MISSY IX/A/60 - Dekorativní nástěnný odsavač ELICA - Bezplatný návod k obsluze

Typ produktu	Nástěnná dekorativní digestoř
Značka	ELICA
Model	MISSY IX/A/60
Šířka	60 cm
Montáž	Nástěnná
Verze použití	Odsávací (venkovní odvod) nebo recirkulační (s uhlíkovým filtrem)
Počet rychlostí	3 (dle ovládacího panelu)
Osvětlení	LED 3 W, patice E14
Typ tukového filtru	Kovový, omyvatelný v myčce nádobí nebo ručně
Typ uhlíkového filtru	Vyměňovat každé 4 měsíce (nelze prát)
Elektrické napájení	220-240 V ~ 50/60 Hz
Maximální výkon osvětlení	3 W (LED)
Minimální bezpečnostní vzdálenost (elektrická)	50 cm
Minimální bezpečnostní vzdálenost (plyn)	65 cm
Údržba tukových filtrů	Jednou měsíčně
Venkovní čištění	Vlhký hadřík s neutrálním čisticím prostředkem, žádný alkohol ani abraziva
Typ ovládání	Manuální ovládací panel
Přibližná hmotnost	15 kg
Rozměry (Š x H x V)	60 x 50 x 60 cm (přibližné)
Hlavní materiál	Nerezová ocel
Zpětná klapka	Volitelná (dle modelu)

Často kladené otázky - MISSY IX/A/60 ELICA

Jak vybrat mezi odsávací a recirkulační verzí?

Digestoř lze použít v odsávací verzi (odvod kouře ven pomocí potrubí) nebo v recirkulační verzi (kouř je filtrován a vrácen do kuchyně). Pro recirkulační verzi je nutný uhlíkový filtr.

Jak čistit tukové filtry?

Kovové tukové filtry je třeba čistit jednou měsíčně neagresivními čisticími prostředky, ručně nebo v myčce nádobí při nízké teplotě a rychlém cyklu.

Kdy je třeba vyměnit uhlíkový filtr?

Uhlíkový filtr je třeba vyměnit každé 4 měsíce maximálně. Nelze jej čistit ani regenerovat.

Jak vyměnit LED žárovku?

Odpojte spotřebič, ujistěte se, že je žárovka studená, poté sejměte kryt A. Vyměňte za LED žárovku maximálně 3W, patice E14.

Jaká musí být minimální vzdálenost mezi digestoří a varnou deskou?

Minimální vzdálenost je 50 cm pro elektrické varné desky a 65 cm pro plynové nebo kombinované varné desky.

Mohu digestoř používat bez filtrů?

Ne, digestoř je nutné používat s řádně namontovanými filtry, aby se předešlo riziku požáru a zajistilo správné filtrování.

Co dělat, když se osvětlení nerozsvítí?

Nejprve zkontrolujte, zda jsou žárovky správně zasunuty v objímkách. Pokud problém přetrvává, kontaktujte zákaznický servis.

Jak elektricky připojit digestoř?

Napětí musí odpovídat údaji na štítku. Zapojte do přístupné nástěnné zásuvky nebo, pokud zásuvka není k dispozici, použijte normalizovaný jistič pro zajištění úplného odpojení.

Je nutné čistit vnitřek digestoře?

Ano, digestoř je třeba pravidelně čistit zevnitř i zvenčí alespoň jednou měsíčně, aby se předešlo riziku požáru.

Jaké prostředky použít k čištění digestoře?

Používejte výhradně vlhký hadřík s neutrálními tekutými čisticími prostředky. Vyhněte se alkoholu, abrazivním přípravkům a čisticím nástrojům.

NÁVOD K OBSLUZE MISSY IX/A/60 ELICA

CS Návod na montáž a používání

SK Návod k montáži a užití

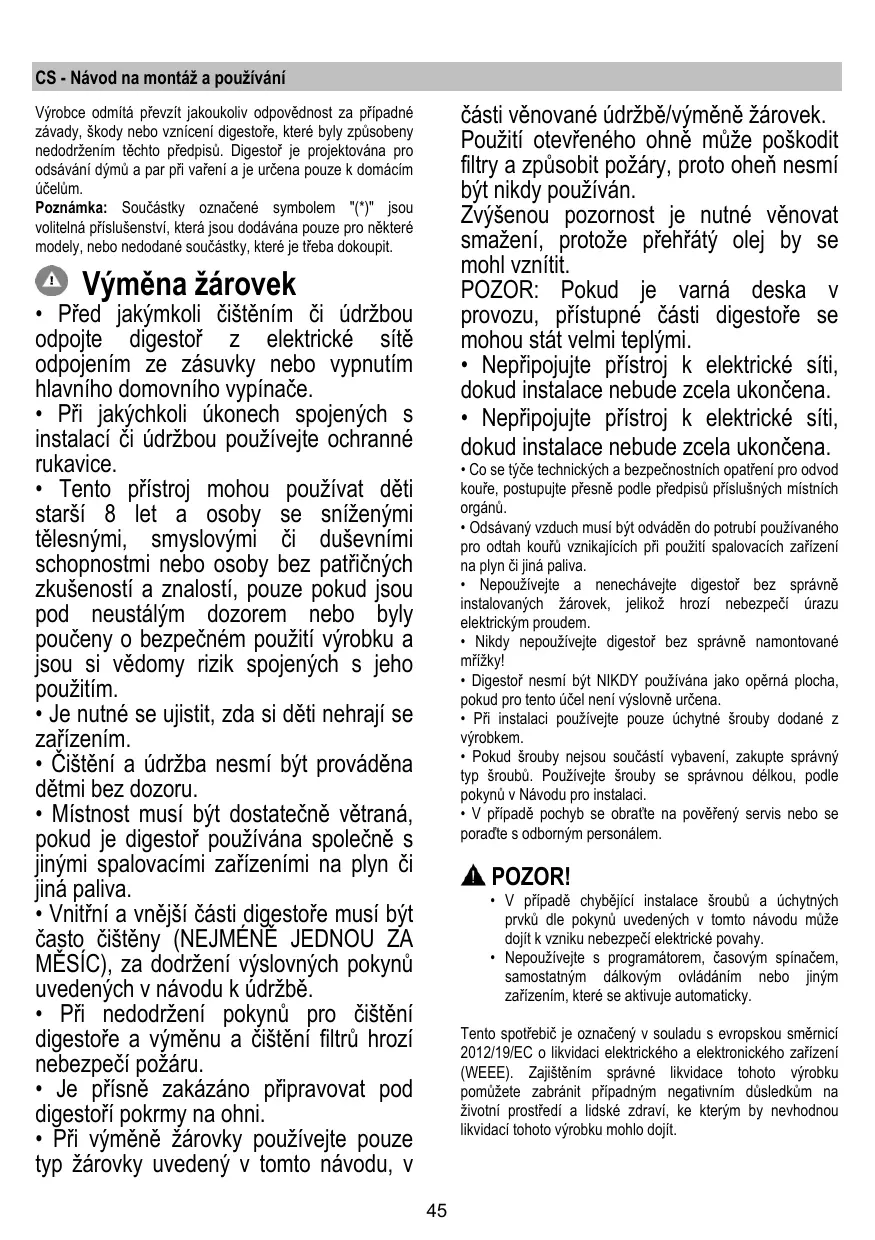

Výrobce odmítá převzít jakoukoli odpovědnost za případné závady, škody nebo vznícení digestoře, které byly způsobeny nedodržením těchto předpisů. Digestor je projektována pro odsávání dýmů a par při vaření a je určena pouze k domácím účelům.

Poznámka: Součástky označené symbolem "(*)" jsou volitelné příslušenství, které je dodáváno pouze pro některé modely, nebo nedodané součástky, které je třeba dokoupit.

Výměna žárovek

• Před jakýmkoli čištěním či údržbou odpojte digestoř z elektrické sítě odpojením ze zásuvky nebo vypnutím hlavního domovního vypínače.
• Při jakýchkoli úkonech spojených s instalací či údržbou používejte ochranné rukavice.
• Tento přístroj mohou používat děti starší 8 let a osoby se sníženými tělesnými, smyslovými či duševními schopnostmi nebo osoby bez patřičných zkušeností a znalostí, pouze pokud jsou pod neustálým dozorem nebo byly poučeny o bezpečném použití výrobku a jsou si vědomy rizik spojených s jeho použitím.
• Je nutné se ujistit, že si děti nehrají se zařízením. Čištění a údržba nesmí být prováděna dětmi bez dozoru.
• Místnost musí být dostatečně větrána, pokud je digestoř používána společně s jinými spalovacími zařízeními na plyn či jiná paliva. Vnitřní a vnější části digestoře musí být často čištěny (nejméně jednou za měsíc), za dodržení výslovných pokynů uvedených v návodu k údržbě.
• Při nedodržení pokynů pro čištění digestoře a výměnu a čištění filtrů hrozí nebezpečí požáru.
• Je přísně zakázáno připravovat pod digestoří pokrmy na ohni.
• Při výměně žárovky používejte pouze typ žárovky uvedený v tomto návodu, v

části věnované údržbě/výměně žárovek. Použití otevřeného ohně může poškodit filtry a způsobit požáry, proto oheň nesmí být nikdy používán.

Zvýšenou pozornost je nutné věnovat smažení, protože přehřátý olej by se mohl vznítit.

POZOR: Pokud je varná deska v provozu, přístupné části digestoře se mohou stát velmi teplými.

• Nepřipojujte přístroj k elektrické síti, dokud instalace nebude zcela ukončena.
• Nepřipojujte přístroj k elektrické síti, dokud instalace nebude zcela ukončena.
• Co se týče technických a bezpečnostních opatření pro odvod kouře, postupujte přesně podle předpisů příslušných místních orgánů.
• Odsávaný vzduch musí být odváděn do potrubí používaného pro odtah kouřů vznikajících při použití spalovacích zařízení na plyn či jiná paliva.
• Nepoužívejte a nenechávejte digestoř bez správně instalovaných žárovek, jelikož hrozí nebezpečí úrazu elektrickým proudem.
• Nikdy nepoužívejte digestoř bez správně namontované mřížky!
• Digestoř nesmí být NIKDY používána jako opěrná plocha, pokud pro tento účel není výslovně určena.
• Při instalaci používejte pouze úchytné šrouby dodané s výrobkem.
• Pokud šrouby nejsou součástí vybavení, zakupte správný typ šroubů. Používejte šrouby se správnou délkou, podle pokynů v Návodu pro instalaci. V případě pochyb se obraťte na pověřený servis nebo se poraďte s odborným personálem.

POZOR!

V případě chybějící instalace šroubů a úchytných prvků dle pokynů uvedených v tomto návodu může dojít k vzniku nebezpečí elektrické povahy. Nepoužívejte s programátorem, časovým spínačem, samostatným dálkovým ovládáním nebo jiným zařízením, které se aktivuje automaticky.

Tento spotřebič je označený v souladu s evropskou směrnicí 2012/19/EC o likvidaci elektrického a elektronického zařízení (WEEE). Zajištěním správné likvidace tohoto výrobku pomůžete zabránit případným negativním důsledkům na životní prostředí a lidské zdraví, ke kterým by nevhodnou likvidací tohoto výrobku mohlo dojít.

Symbol na výrobku nebo na dokumentech přiložených k výrobku udává, že tento spotřebič nepatří do domácího odpadu. Spotřebič je nutné odevzdat do sběrného místa pro recyklaci elektrického a elektronického zařízení.

Likvidace musí být provedena v souladu s místními předpisy o ochraně životního prostředí, které se týkají likvidace odpadu.

Podrobné informace o zpracování, rekuperaci a recyklaci tohoto výrobku zjistíte u příslušného místního úřadu, služby pro likvidaci domovního odpadu nebo v obchodě, kde jste výrobek zakoupili.

Přístroj byl navržen, testován a vyroben v souladu s:

• Bezpečnost: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Výkonnost: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301. EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

(Mezinárodní výbor pro rádiové rušení, pozn. překl.) Doporučení pro správné použití s cílem snížit dopad na životní prostředí:

Zapněte digestoř na minimální rychlost, když začnete s vařením, a nechte ji běžet několik minut poté, co jste vaření ukončili. Zvyšte rychlost pouze v případě nadměrného množství kouře nebo páry a použijte podpůrnou rychlost (i) jenom v extrémních situacích. Vyměňte uhlíkový filtr (filtry), je-li to nutné pro udržování účinnosti snižování zápachu. Vyčistěte tukový filtr (filtry), je-li to nutné pro udržování jeho účinnosti. Použijte maximální průměr potrubního systému, jak je uvedeno v tomto návodu, pro optimalizaci účinnosti a minimalizaci hluku.

Použití

Digestoř je možné použít s odsáváním mimo místnost, nebo recirkulačním filtrem pro čištění vzduchu v místnosti.

Odsávací verze

Digestoř je vybavena vzduchovým vývodem B pro odvod kuchyňských par ven z odvětraného prostoru - odtahová verze. (Potrubí pro odtah par není součástí vlastní digestoře).

Pozor! Jestliže je digestoř vybavena uhlíkovým filtrem, je třeba ho odstranit.

Filtrující verze

V případě, že není možné odvádět vařené dýmy a páry navenek, je možné použít digestoř ve filtrující verzi, montáží deflektoru F na komín a jednoho či více uhlíkových filtrů (závisí na vlastním modelu), dýmy a páry jsou udávány zpět do kuchyně horní mřížkou H.

Pozor! Jestliže digestoř není vybavena uhlíkovým filtrem, musí být objednán a namontován před užitím přístroje.

Modely bez sacího motoru jsou dodávány pouze v odtahové verzi a musí být napojeny na externí odsávání. (Není součástí dodávky).

Návod na propojení je uveden spolu s periferní odsávací jednotkou.

Instalace

Obr. 3

Minimální vzdálenost mezi podporou nádoby na varné ploše a nejnižší částí digestoře nesmí být menší než 50 cm v případě elektrických sporáků, 65 cm v případě plynových nebo smíšených sporáků.

Pokud návod na instalaci varného zařízení na plyn doporučuje větší vzdálenost, je třeba se tímto pokynem řídit.

! Elektrické připojení

Síťové napětí musí odpovídat napětí uvedenému na štítku s charakteristikami umístěného uvnitř krytu. Pokud je kryt vybaven přípojkou, stačí jej zapojit do zásuvky odpovídající platným normám, která se nachází ve snadno dosažitelném prostoru i po provedené montáži. Pokud kryt není vybaven přípojkami (přímé připojení k síti) nebo se zásuvka nenachází ve snadno dosažitelném prostoru i po provedené montáži, je třeba použít dvojpólový vypínač odpovídající normám, který zaručí úplné odpojení od sítě v podmínkách kategorie přepětí III, v souladu s pravidly instalace.

POZOR!

Dříve než opět napojíte obvod digestoře na síťové napájení a ověříte správné fungování, zkontrolujte si vždy, že síťový kabel je správně namontován.

Instalace

Digestoř je dodávána se speciálními hmoždinkami, které jsou vhodné pro zavěšení do většiny stropních konstrukcí. Přesto by měl zavěšení provést kvalifikovaný odborný pracovník, který rozhodne, zda jsou tyto hmoždinky vhodné pro místní typ a materiál stropní konstrukce. Zároveň zhodnotí únosnost stropu pro digestoř.

Provoz

Odsavač je vybaven ovládacím panelem s ovládáním rychlosti odsávání a zapínáním osvětlení pracovní plochy.

Údržba

Čištění

Pro čištění je třeba použít VÝHRADNĚ látku navlhčenou neutrálními tekutými čisticími prostředky. NEPOUŽÍVEJTE ŽÁDNÉ NÁSTROJE NEBO POMŮCKY NA ČIŠTĚNÍ. NEPOUŽÍVEJTE ALKOHOL!

Tukový filtr

Obr.1

Zadržuje částice tuku uvolňující se při vaření.

Tukový filtr se musí 1 x do měsíce vyčistit.

Je možné jej čistit ručně jemným mycím prostředkem nebo v myčce nádobí při nejnižší teplotě a kratším programu.

Demontáž tukového filtru je znázorněna - zatlačte na západku filtru.

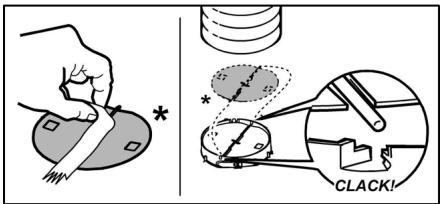

Filtr s aktivním uhlíkem (jen u filtrační verze)

Obr.2

Tento filtr pohlcuje nepříjemné pachy vznikající při vaření.

Saturace filtru s uhlíkem nastane po více či méně dlouhém užití, tj. závisí na typu kuchyně a pravidelném čištění filtru proti mastnotám. V každém případě je nutné nahradit patronu maximálně jednou za 4 měsíce.

NEMŮŽE být umýván či regenerován.

Vyjměte filtry proti mastnotám.

Namontujte filtry kryjící motor.

Ověřte si, zda čepy R na dopravníku se kryjí s očnicemi S, pak otáčejte ve směru hodinových ručiček až do zarážky anebo

K demontáži postupujte opačným způsobem.

Nasaďte opět filtry proti mastnotám.

Výměna žárovek

Obr. 1

Odpojte přístroj z elektrické sítě.

Pozor! Dříve než se dotknete svítidel, ověřte, že vychladla.

K přístupu do úložného prostoru svítidel vyjměte kryt A.

Vyměňte poškozenou žárovku.

Používejte pouze žárovky LED max. 3W E14. Další podrobnosti naleznete v přiloženém listu "ILCOS D" (alfanumerická pozice "1d").

Jestliže osvětlení nefunguje, dříve než zavoláte servis, ověřte, zda jste správně nasadili žárovky do úložení.

POUZE u některých výrobků:

Jako volitelné příslušenství je k instalaci dodáván zpětný ventil pro kouřové výpary. Pokud to podmínky instalace považují za nezbytné (například: chybí ochrana před náhodným vniknutím průvanu z venku), zasuňte ventil do příslušné přípojky výstupu vzduchu před instalací kouřovodu.

Tento spotřebič je označený v souladu s evropskou směrnicí 2012/19/EC o likvidaci elektrického a elektronického zařízení (WEEE).

Ujištěním se, že tento výrobek byl po své životnosti odstraněn správným způsobem, uživatel přispívá k předcházení možným negativním následkům pro životní prostředí a zdraví.

Odavač páry je vybavený horním východem vzduchu B pro odvod dýmů vnějším směrem (odvodová rúra a upevňovací pásky nejsou dodané).

Pozor! Pokud je digestoř vybavena uhlíkovým filtrem, je potřeba jej odstranit.

Filtrační verze

Návody na zapojení jsou dodány s obvodovou jednotkou odsávání.

Montáž

Obr. 3

Elektrické připojení

Síťové napětí musí odpovídat napětí uvedenému na štítku s charakteristikami umístěném uvnitř odsavače. Pokud je odsavač vybaven přípojkou/vidlicí, stačí ji zapojit do zásuvky odpovídající aktuálním normám, která se nachází v lehce dosažitelném prostoru i po provedené montáži. Pokud odsavač není vybaven přípojkou/vidlicí (přímé připojení k síti) nebo se zásuvka nenachází v lehce dosažitelném prostoru i po provedení montáže, je nutné použít dvoupólový vypínač odpovídající normám, který zaručí úplné odpojení od sítě v podmínkách kategorie přepětí III, v souladu s pravidly instalace.

UPOZORNĚNÍ!

Mytím v myčce nádobí může protitukový kovový filtr vyblednout, ale jeho filtrační vlastnosti se tím vůbec nezmění.

Pro odpojení protitukových filtrů zatáhněte za pružinový háček.

Odemontovat protitukové filtry.

Namontovat filtry tak, aby se pokryl motor.

Zkontrolovat, aby kolíky R na přívodu odpovídaly otvorům S, nakonec pootočit směrem hodinových ručiček až do zablokování.

nebo

Znovu namontovat protitukové filtry.

Výměna žárovek

Obr. 1
