Produkta veids	Dekoratīvais sienas nosūcējs
Zīmols	ELICA
Modelis	MISSY IX/A/60
Platums	60 cm
Uzstādīšana	Sienas
Lietošanas versija	Izsūknēšanas (ārējā izvade) vai recirkulācijas (ogļu filtrs)
Ātrumu skaits	3 (saskaņā ar vadības paneli)
Apgaismojums	LED 3 W, pamatne E14
Pretauvas filtra veids	Metāla, mazgājams trauku mazgājamā mašīnā vai ar rokām
Ogļu filtra veids	Jāmaina ik pēc 4 mēnešiem (nav mazgājams)
Elektropadeve	220-240 V ~ 50/60 Hz
Maksimālā apgaismojuma jauda	3 W (LED)
Minimālais drošības attālums (elektriskā)	50 cm
Minimālais drošības attālums (gāze)	65 cm
Pretauvas filtru apkope	Reizi mēnesī
Ārējā tīrīšana	Mitra drāna ar neitrālu mazgāšanas līdzekli, bez spirtu vai abrazīviem līdzekļiem
Vadības veids	Manuālais vadības panelis
Aptuvenais svars	15 kg
Izmēri (P x D x A)	60 x 50 x 60 cm (aptuvens)
Galvenais materiāls	Nerūsējošais tērauds
Pretatgriešanās vārsts	Pēc izvēles (atkarībā no modeļa)

Bieži uzdotie jautājumi - MISSY IX/A/60 ELICA

Kā izvēlēties starp izsūknēšanas un recirkulācijas versiju?

Nosūcēju var izmantot izsūknēšanas versijā (dūmu izvadīšana uz āru caur cauruli) vai recirkulācijas versijā (filtrēti dūmi tiek atgriezti virtuvē). Recirkulācijas versijai ir nepieciešams ogļu filtrs.

Kā tīrīt prettauvas filtrus?

Metāla prettauvas filtri jātīra reizi mēnesī ar neagresīviem mazgāšanas līdzekļiem, ar rokām vai trauku mazgājamā mašīnā zemā temperatūrā un ātrā ciklā.

Kad jāmaina ogļu filtrs?

Ogļu filtrs jāmaina ne vēlāk kā ik pēc 4 mēnešiem. To nevar tīrīt vai atjaunot.

Kā nomainīt LED spuldzi?

Atvienojiet ierīci, pārliecinieties, ka spuldze ir auksta, pēc tam noņemiet vāku A. Nomainiet ar LED spuldzi ar maks. 3W, pamatne E14.

Kādam jābūt minimālajam attālumam starp nosūcēju un plīti?

Minimālais attālums ir 50 cm elektriskajām plītīm un 65 cm gāzes vai kombinētajām plītīm.

Vai es varu izmantot nosūcēju bez filtriem?

Nē, ir obligāti jāizmanto nosūcējs ar pareizi uzstādītiem filtriem, lai izvairītos no ugunsbīstamības un nodrošinātu labu filtrāciju.

Ko darīt, ja apgaismojums neiedegas?

Vispirms pārbaudiet, vai lampas ir pareizi ievietotas to vietā. Ja problēma turpinās, sazinieties ar pēcpārdošanas servisu.

Kā pieslēgt nosūcēju elektrībai?

Spriegumam jāatbilst uz datu plāksnītes norādītajam. Pievienojiet pieejamai sienas kontaktligzdai vai, ja tādas nav, izmantojiet standarta automātisko slēdzi, lai nodrošinātu pilnīgu atslēgšanu.

Vai ir nepieciešams tīrīt nosūcēja iekšpusi?

Jā, nosūcējs regulāri jātīra no iekšpuses un ārpuses vismaz reizi mēnesī, lai izvairītos no ugunsbīstamības.

Kādus produktus izmantot nosūcēja tīrīšanai?

Izmantojiet tikai mitru drānu ar neitrālu šķidru mazgāšanas līdzekli. Izvairieties no spirta, abrazīviem līdzekļiem un tīrīšanas instrumentiem.

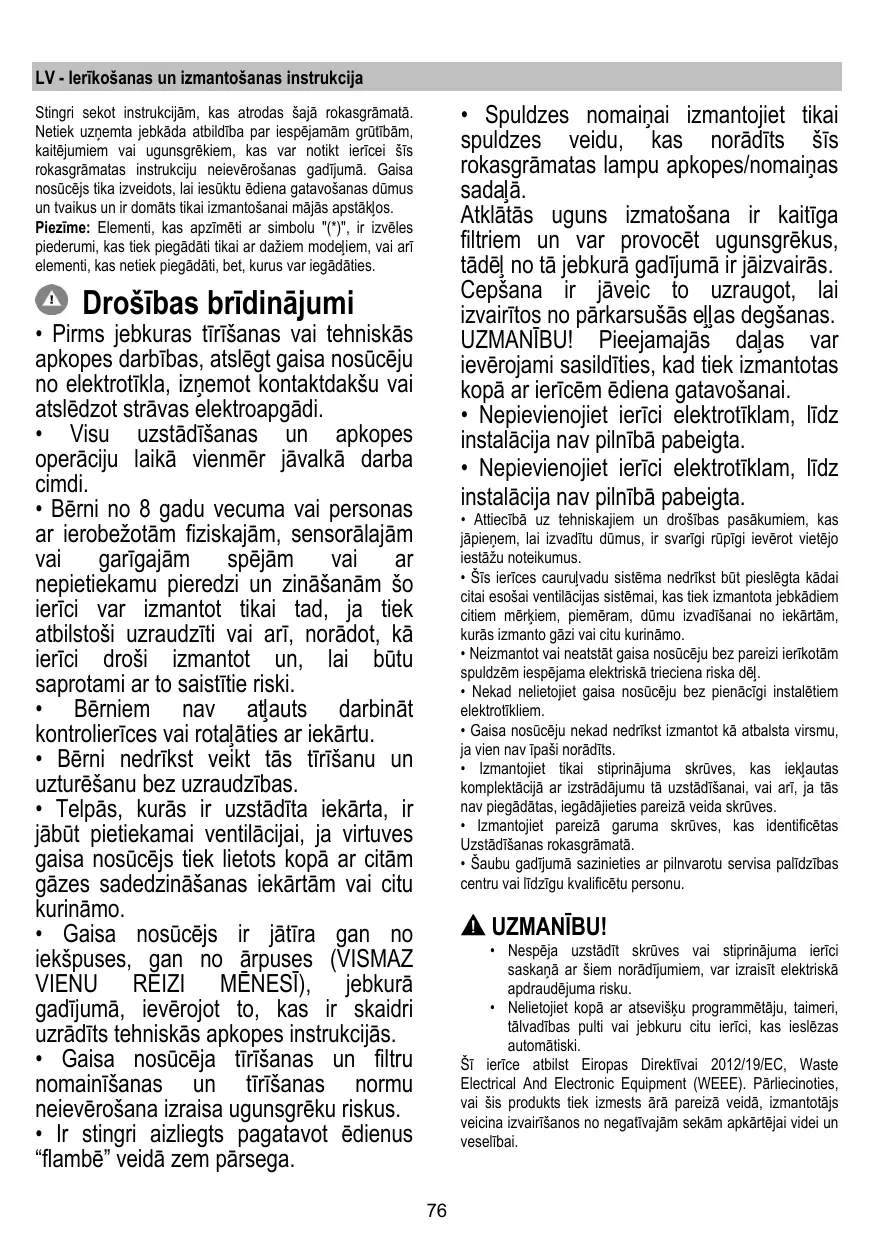

LIETOŠANAS INSTRUKCIJA MISSY IX/A/60 ELICA

Stingri ievērojiet šajā rokasgrāmatā sniegtās instrukcijas. Mēs neuzņemamies nekādu atbildību par iespējamām problēmām, bojājumiem vai ugunsgrēkiem, kas var rasties ierīcei, ja netiek ievērotas šīs rokasgrāmatas instrukcijas. Gaisa nosūcējs ir izveidots, lai iesūktu ēdiena gatavošanas dūmus un tvaikus, un ir domāts tikai izmantošanai mājas apstākļos.

Piezīme: Elementi, kas apzīmēti ar simbolu (*), ir izvēles piederumi, kas tiek piegādāti tikai ar dažiem modeļiem, vai arī elementi, kas netiek piegādāti, bet kurus var iegādāties.

Drošības brīdinājumi

• Pirms jebkuras tīrīšanas vai tehniskās apkopes darbības atslēdziet gaisa nosūcēju no elektrotīkla, izņemot kontaktdakšu vai atslēdzot strāvas elektroapgādi.
• Visu uzstādīšanas un apkopes operāciju laikā vienmēr jāvalkā darba cimdi. Bērni no 8 gadu vecuma vai personas ar ierobežotām fiziskajām, sensorajām vai garīgajām spējām vai ar nepietiekamu pieredzi un zināšanām šo ierīci var izmantot tikai tad, ja tiek atbilstoši uzraudzīti vai arī, norādot, kā ierīci drīkst izmantot, un lai būtu saprotami ar to saistītie riski.
• Bērniem nav atļauts darbināt kontrolierīces vai rotaļāties ar iekārtu.
• Bērni nedrīkst veikt tās tīrīšanu un uzturēšanu bez uzraudzības.
• Telpās, kurās ir uzstādīta iekārta, ir jābūt pietiekamai ventilācijai, ja virtuves gaisa nosūcējs tiek lietots kopā ar citām gāzes sadedzināšanas iekārtām vai citu kurināmo. Gaisa nosūcējs ir jātīra gan no iekšpuses, gan no ārpuses (VISMAZ VIENU REIZI MĒNESĪ), jebkurā gadījumā ievērojot, kas ir skaidri norādīts tehniskās apkopes instrukcijās. Gaisa nosūcēja tīrīšanas un filtru nomaiņas un tīrīšanas normu neievērošana izraisa ugunsgrēka riskus.
• Ir stingri aizliegts pagatavot ēdienus "flambē" veidā zem pārsega.

Spuldzes nomaiņai izmantojiet tikai tāda veida spuldzes, kāds norādīts šīs rokasgrāmatas lampu apkopes/nomaiņas sadaļā. Atklātas uguns izmantošana ir kaitīga filtriem un var provocēt ugunsgrēkus, tādēļ no tās jebkurā gadījumā ir jāizvairās. Cepšana ir jāveic to uzraugot, lai izvairītos no pārkarsušās eļļas degšanas. UZMANĪBU! Pieejamās daļas var ievērojami sasilt, kad tās tiek izmantotas kopā ar ierīcēm ēdiena gatavošanai. - Nepievienojiet ierīci elektrotīklam, līdz instalācija nav pilnībā pabeigta. - Nepievienojiet ierīci elektrotīklam, līdz instalācija nav pilnībā pabeigta. - Attiecībā uz tehniskajiem un drošības pasākumiem, kas jāveic, lai izvadītu dūmus, ir svarīgi rūpīgi ievērot vietējo iestāžu noteikumus. - Šīs ierīces cauruļvadu sistēma nedrīkst būt pieslēgta kādai citai esošai ventilācijas sistēmai, kas tiek izmantota jebkādiem citiem mērķiem, piemēram, dūmu izvadīšanai no ierīcēm, kuras izmanto gāzi vai citu kurināmo. - Neizmantojiet vai neatstājiet gaisa nosūcēju bez pareizi ierīkotām spuldzēm iespējama elektriska trieciena riska dēļ. - Nekad nelietojiet gaisa nosūcēju bez pienācīgi instalētiem elektrotīkliem. Gaisa nosūcēju nekad nedrīkst izmantot kā atbalsta virsmu, ja vien nav īpaši norādīts. - Izmantojiet tikai stiprinājuma skrūves, kas iekļautas komplektācijā ar izstrādājumu tā uzstādīšanai, vai arī, ja tās nav piegādātas, iegādājieties pareizā veida skrūves. - Izmantojiet pareizā garuma skrūves, kas identificētas Uzstādīšanas rokasgrāmatā. - Šaubu gadījumā sazinieties ar pilnvarotu servisa palīdzības centru vai līdzīgu kvalificētu personu.

UZMANĪBU!

• Nespēja uzstādīt skrūves vai stiprinājuma ierīci saskaņā ar šiem norādījumiem var izraisīt elektriska apdraudējuma risku.
• Nelietojiet kopā ar atsevišķu programmētāju, taimeri, tālvadības pulti vai jebkuru citu ierīci, kas ieslēdzas automātiski.

Šī ierīce atbilst Eiropas Direktīvai 2012/19/EC, Waste Electrical And Electronic Equipment (WEEE). Pārliecinoties, vai šis produkts tiek izmests ārā pareizā veidā, izmantotājs veicina izvairīšanos no negatīvajām sekām apkārtējai videi un veselībai.

Simbols uz produkta vai uz pievienotās dokumentācijas nozīmē, ka ar šo produktu nav jārīkojas kā mājas atkritumam, bet tas ir jānogādā uz tam domātu savākšanas punktu, kur atkārtoti izlieto elektriskas un elektroniskas ierīces. Tas ir jāizmanto, respektējot vietējos likumus, kas attiecas uz atkritumu aizvākšanu. Pēc papildu informācijas par produkta izmantošanu, apstrādi un atkārtotu izlietošanu, ir jāgriežas vietējā iestādē, kas nodarbojas ar attiecīgo jautājumu, atkritumu atkārtotas izlietošanas servisā, vai uz veikalu, kur produkts tika iegādāts.

Ierīce ir izstrādāta, pārbaudīta un ražota atbilstoši šādām prasībām.

Drošība: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233. Veiktspēja: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301. - EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Pareizas lietošanas ieteikumi, lai samazinātu ietekmi uz vidi. Ieslēdziet nosūcēju ar minimālo ātrumu, kad sākat gatavošanu, un atstājiet to ieslēgtu pāris minūtes pēc tam, kad gatavošana ir pabeigta. Palieliniet ātrumu tikai tad, ja ir liels daudzums dūmu un tvaiku, un izmantojiet palielināto ātrumu (-us) tikai ārkārtējos gadījumos. Nomainiet ogles filtru (-s), ja nepieciešams, lai uzturētu labu smaku samazināšanas efektivitāti. Notīriet tauku filtru (-s), ja nepieciešams, lai uzturētu labu tauku filtra efektivitāti. Izmantojiet ventilācijas sistēmas maksimālo diametru, kas norādīts šajā rokasgrāmatā, lai uzlabotu efektivitāti un samazinātu troksni.

Izmantošana

Gaisa nosūcējs ir veidots, lai to izmantotu iesūkšanas versijā ar evakuāciju uz ārpusi vai filtrēšanas versijā ar iekšējo recirkulāciju.

Iesūkšanas versija

Gaisa nosūcējam ir gaisa augšējā izeja B, kas ir domāta dūmu izvadīšanai uz ārpusi (izvadīšanas caurule un stiprinājuma skavas nav piegādātas).

Uzmanību! Ja gaisa nosūcējam ir ogles filtrs, tam ir jābūt noņemtam.

Versija ar filtru

Gadījumā, ja nav iespējams izvadīt virtuves dūmus vai tvaikus uz ārpusi, var izmantot gaisa nosūcēju versijā ar filtru, ierīkojot deflektoru F uz dūmvada, vai arī vienu vai vairākus ogles filtrus (atkarībā no Jūsu modeļa), dūmi un tvaiki tiek savākti virtuvē caur augšējo režģi H.

Uzmanību! Ja gaisa nosūcējam nav ogles filtra, tam ir jābūt pasūtītam un ierīkotam pirms izmantošanas.

Modeļi bez iesūkšanas motora darbojas tikai iesūkšanas versijā un tiem ir jābūt pievienotiem pie perifēriskas iesūkšanas vienības (nav piegādāta ar ierīci).

Savienošanas instrukcijas ir sniegtas kopā ar perifērisko vienību.

Ierīkošana

Attēls 3

Minimālajam attālumam starp plīts virsmu, kur tiek novietoti trauki, un viszemākās gaisa nosūcēja daļas nav jābūt mazākam par 50 cm elektriskās plīts gadījumā un 65 cm gāzes un kombinētās virtuves gadījumā.

Gadījumā, ja ierīkošanas instrukcijās gāzes iekārtai tiek precizēts lielāks attālums, ir nepieciešams to ievērot.

Elektriskā pieslēgšana

Tīkla spriegumam ir jāatbilst spriegumam, kas atzīmēts uz īpašās etiķetes, kura atrodas gaisa nosūcēja iekšpusē. Ja nosūcējam ir kontaktdakša, pievienojiet to rozetei, kura atbilst pastāvošiem likumiem un atrodas pieejamā zonā arī pēc instalēšanas.

Ja gaisa nosūcējam nav kontaktdakšas (tieša pieslēgšana pie elektriskās sistēmas) vai arī kontaktdakša neatrodas pieejamā zonā, arī pēc instalēšanas, pielietojiet normām atbilstošu bipolāru slēdzi, kurš nodrošina pilnu atslēgšanu no tīkla sprieguma, pārslodzes kategorijas III nosacījumos, saskaņā ar ierīkošanas likumiem.

UZMANĪBU!

Pirms pieslēgt gaisa nosūcēju pie tīkla barošanas un pirms pārbaudīt tā pareizu darbību, vienmēr pārbaudiet, ka tīkla kabelis ir ierīkots pareizi.

Ierīkošana

Gaisa nosūcējs ir aprīkots ar fiksēšanas skrūvēm, kas ir piemērotas sienu/griestu lielākajai daļai. Jebkurā gadījumā ir nepieciešams griezties pie kvalificēta tehniķa, lai pārliecinātos par materiālu derīgumu sienu/griestu veidam. Sienai/griestiem ir jābūt pietiekami biezai/cietai, lai noturētu gaisa nosūcēja svaru.

Darbība

Izmantojiet taustiņus, kuri atrodas uz nosūcēja priekšdaļas, lai ieslēgtu gaismas un iesūkšanas motoru.

Tehniskā apkalpošana

Tīrīšana

Tīrīšanai ir jāizmanto TIKAI mitrs audums, kurš samitrināts ar neitrāliem šķidriem mazgāšanas līdzekļiem. NELIETOT TĪRĪŠANAI RĪKUS VAI INSTRUMENTUS!

Neizmantot jebkuru abrazīvus saturošu produktu.

NEIZMANTOT ALKOHOLU!

Prettauku filtrs

1. attēls

Aiztur tauku daļiņas, kas veidojas no ēdiena pagatavošanas.

Prettauku filtram ir jābūt tīram katru mēnesi, ar neagresīviem līdzekļiem, manuāli vai trauku mazgājamā mašīnā, pie zemas

temperatūras un izmantojot īso ciklu. Ja tas tiek mazgāts trauku mazgājamā mašīnā, prettauku filtra metāla detaļas var kļūt nespodras, bet jebkurā gadījumā to spējas nemainās. Lai noņemtu tauku filtru, ir jāvelk debloķēšanas atsperes rokturis.

Aktīvās ogles filtrs (tikai versijai ar filtru)

2. attēls

Aiztur nepatīkamas smaržas, kuras veidojas no ēdiena gatavošanas.

Ogles filtra piesātināšanās notiek pēc vairāk vai mazāk ilgas izmantošanas, atkarībā no virtuves veida un tauku filtrēšanas biežuma. Jebkurā gadījumā ir nepieciešams nomainīt kārtridžu katru ceturto mēnesi.

Uzmanību! Pirms pieskarties spuldzēm, pārliecinieties, ka tās ir aukstas.

Lai piekļūtu spuldžu nodalījumam, noņemiet vāku A.

Ja apgaismojums nedarbojas, pārbaudiet, vai spuldze ir pareizi ievietota, pirms griezties pie tehniskā servisa.

Kā papildu piederums komplektācijā, kas ir uzstādāms, tiek piegādāts dūmu atpakaļgaitas vārsts. Ja uzstādīšanas nosacījumi to paredz (piem.: aizsargu trūkums pret nejaušu gaisa plūsmu ieplūšanu no ārpuses), ievietojiet to atbilstošajā vietā gaisa izplūdes savienojumā pirms dūmu izplūdes caurules uzstādīšanas.
