Τύπος προϊόντος	Τηλεόραση OLED 4K HDR
Μάρκα	Sony
Μοντέλο	XR-65A80L (LCDXR-65A80L)
Μέγεθος οθόνης	65 ίντσες (165 cm διαγώνιος)
Τεχνολογία οθόνης	OLED με Cognitive Processor XR
Ανάλυση	4K Ultra HD (3840 x 2160 pixels)
Διαστάσεις (με βάση)	1448 × 851 × 342 mm (Μ × Υ × Β)
Διαστάσεις (χωρίς βάση)	1448 × 836 × 52 mm (Μ × Υ × Β)
Βάρος (με βάση)	περίπου 24,5 kg
Βάρος (χωρίς βάση)	περίπου 22,5 kg
Τροφοδοσία	220-240 V AC, 50/60 Hz
Κατανάλωση ηλεκτρικής ενέργειας	359 W (μέγ.), 0,5 W σε αναμονή
Κύριες λειτουργίες	Smart TV (Google TV), Dolby Vision, Dolby Atmos, AirPlay 2, ενσωματωμένο Chromecast, συμβατό με Alexa
Συνδεσιμότητα	4x HDMI (1 eARC), 2x USB, Wi-Fi, Bluetooth, Ethernet, οπτική έξοδος ήχου, υποδοχή ακουστικών
Βάση τοίχου	VESA 300 × 300 mm (απαιτείται ειδική βάση SU-WL850)
Εγκατάσταση τοίχου	Υποχρεωτική εγκατάσταση από πιστοποιημένο επαγγελματία
Συντήρηση και καθαρισμός	Καθαρίστε με ένα μαλακό, στεγνό πανί. Μη χρησιμοποιείτε χημικά προϊόντα.
Ασφάλεια	Μην φράζετε τα ανοίγματα εξαερισμού. Αποφύγετε κραδασμούς. Μην εκθέτετε σε νερό.
Ανταλλακτικά και επισκευασιμότητα	Δείκτης επισκευασιμότητας: 7,9/10. Ανταλλακτικά διαθέσιμα για 7 χρόνια μετά τη λήξη της παραγωγής.
Γενικές πληροφορίες	Διαθέσιμες οδηγίες σε 30 γλώσσες. Εγγύηση κατασκευαστή 2 χρόνια.

Συχνές ερωτήσεις - LCDXR-65A80L SONY

Μπορώ να τοποθετήσω μόνος μου την τηλεόραση στον τοίχο;

Όχι, η Sony συνιστά ανεπιφύλακτα να καλέσετε έναν πιστοποιημένο εγκαταστάτη. Η εγκατάσταση απαιτεί γνώση της αντοχής του τοίχου και χρήση της ειδικής βάσης SU-WL850. Λανθασμένη εγκατάσταση μπορεί να προκαλέσει πτώση της τηλεόρασης και σοβαρό τραυματισμό.

Ποιο είναι το βάρος της τηλεόρασης;

Το βάρος της τηλεόρασης XR-65A80L με τη βάση της είναι περίπου 24,5 kg. Χωρίς βάση, ζυγίζει περίπου 22,5 kg.

Ποιες είναι οι διαστάσεις της τηλεόρασης;

Οι διαστάσεις με βάση είναι 1448 × 851 × 342 mm (Μ × Υ × Β). Χωρίς βάση, το πάχος μειώνεται στα 52 mm.

Πώς να καθαρίσω την οθόνη OLED;

Χρησιμοποιήστε ένα μαλακό, στεγνό πανί (μικροΐνες) για ξεσκόνισμα. Για λεκέδες, βρέξτε ελαφρά το πανί με απεσταγμένο νερό. Μη χρησιμοποιείτε ποτέ χημικά, οινόπνευμα ή λειαντικά καθαριστικά.

Ποια καλώδια χρειάζονται για τη σύνδεση;

Η τηλεόραση συνοδεύεται από καλώδιο τροφοδοσίας. Τα καλώδια HDMI, κεραίας ή οπτικά δεν περιλαμβάνονται. Προμηθευτείτε συμβατά καλώδια για τις συσκευές σας.

Μπορώ να χρησιμοποιήσω τη βάση τοίχου SU-WL850 για άλλες τηλεοράσεις;

Όχι, αυτή η βάση έχει σχεδιαστεί αποκλειστικά για τα μοντέλα Sony των σειρών A8xL και A8xEL (55, 65, 77 ίντσες). Η χρήση με άλλη τηλεόραση μπορεί να προκαλέσει τραυματισμό ή ζημιά.

Ποιο είναι το βάθος των οπών διάτρησης για τη βάση τοίχου;

Για γυψοσανίδα, ανοίξτε τρύπες διαμέτρου 5,5 mm και βάθους 75 mm. Για σκυρόδεμα, χρησιμοποιήστε τρυπάνι 10 mm στο ίδιο βάθος.

Είναι η τηλεόραση συμβατή με φωνητικούς βοηθούς;

Ναι, ενσωματώνει το Google Assistant και είναι συμβατή με το Amazon Alexa. Υπάρχει μικρόφωνο για φωνητικές εντολές (εκτός από μοντέλο χωρίς κάμερα).

Τι να κάνω αν η τηλεόραση δεν ανάβει;

Ελέγξτε ότι το καλώδιο τροφοδοσίας είναι συνδεδεμένο και ότι η πρίζα λειτουργεί. Δοκιμάστε να πατήσετε το κουμπί λειτουργίας στην τηλεόραση. Αν δεν συμβεί τίποτα, επικοινωνήστε με την υποστήριξη της Sony.

Πού μπορώ να βρω ανταλλακτικά;

Τα ανταλλακτικά είναι διαθέσιμα από εξουσιοδοτημένους μεταπωλητές της Sony για 7 χρόνια μετά τη λήξη της παραγωγής. Επισκεφθείτε την επίσημη ιστοσελίδα της Sony για να βρείτε κέντρο επισκευής.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ LCDXR-65A80L SONY

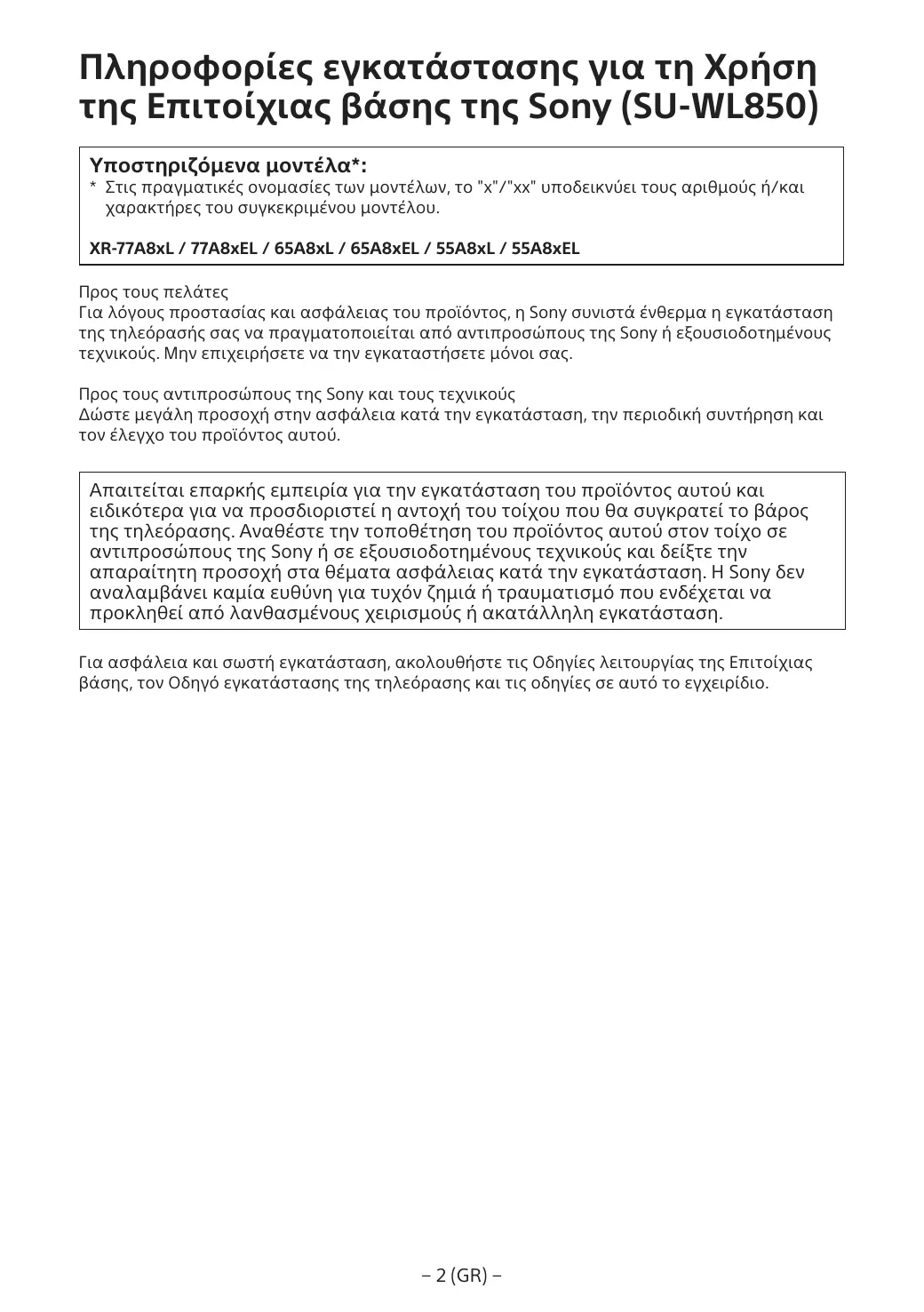

Πληροφορίες εγκατάστασης για τη χρήση της επιτοίχιας βάσης της Sony (SU-WL850)

Υποστηριζόμενα μοντέλα*:

• Στις πραγματικές ονομασίες των μοντέλων, το "x"/"xx" υποδεικνύει τους αριθμούς ή/και χαρακτήρες του συγκεκριμένου μοντέλου.

XR-77A8xL / 77A8xEL / 65A8xL / 65A8xEL / 55A8xL / 55A8xEL

Προς τους πελάτες

Για λόγους προστασίας και ασφάλειας του προϊόντος, η Sony συνιστά ένθερμα η εγκατάσταση της τηλεόρασής σας να πραγματοποιείται από αντιπροσώπους της Sony ή εξουσιοδοτημένους τεχνικούς. Μην επιχειρήσετε να την εγκαταστήσετε μόνοι σας.

Προς τους αντιπροσώπους της Sony και τους τεχνικούς

Δώστε μεγάλη προσοχή στην ασφάλεια κατά την εγκατάσταση, την περιοδική συντήρηση και τον έλεγχο του προϊόντος αυτού.

Απαιτείται επαρκής εμπειρία για την εγκατάσταση αυτού και ειδικότερα για τον προσδιορισμό της αντοχής του τοίχου που θα συγκρατεί το βάρος της τηλεόρασης. Αναθέστε την τοποθέτηση του προϊόντος αυτού στον τοίχο σε αντιπροσώπους Sony ή εξουσιοδοτημένους τεχνικούς και δώστε την απαραίτητη προσοχή στα θέματα ασφάλειας κατά την εγκατάσταση. Η Sony δεν αναλαμβάνει καμία ευθύνη για τυχόν ζημιά ή τραυματισμό που ενδέχεται να προκληθεί από λανθασμένους χειρισμούς ή ακατάλληλη εγκατάσταση.

Πριν από την εγκατάσταση και κατά την εγκατάσταση, ακολουθήστε τις Οδηγίες λειτουργίας της Εντοιχισμένης βάσης, τον Οδηγό εγκατάστασης της τηλεόρασης και τις οδηγίες σε αυτό το εγχειρίδιο.

Επιτοίχια Βάση

Σχετικά με την ασφάλεια

Σας ευχαριστούμε που αγοράσατε αυτό το προϊόν.

Προς τους πελάτες

Στο παρόν εγχειρίδιο παρουσιάζεται ο σωστός τρόπος χειρισμού του προϊόντος, καθώς και σημαντικές προφυλάξεις, οι οποίες είναι απαραίτητες για την αποφυγή ατυχημάτων. Αποτελεί δική σας ευθύνη να διαβάσετε, να κατανοήσετε και να ακολουθήσετε πλήρως τις οδηγίες σε αυτό το εγχειρίδιο. Εάν δεν το κάνετε, μπορεί να προκληθεί σοβαρός τραυματισμός ή ζημιά και η εγγύηση να καταστεί άκυρη. Φυλάξτε το παρόν εγχειρίδιο για μελλοντική χρήση.

Τα προϊόντα της Sony έχουν σχεδιαστεί με γνώμονα την ασφάλεια. Ωστόσο, αν δεν χρησιμοποιηθούν σωστά, μπορεί να προκληθούν σοβαροί τραυματισμοί ή ζημιές, όπως από ηλεκτροπληξία, πυρκαγιά ή πτώση του προϊόντος. Για να αποφύγετε τέτοια συμβάντα, βεβαιωθείτε ότι λαμβάνετε τις προφυλάξεις ασφαλείας.

ΠΡΟΣΟΧΗ

Συμβατά προϊόντα

Αυτή η επιτοίχια βάση έχει σχεδιαστεί για χρήση με τα καθορισμένα μοντέλα τηλεοράσεων. Ανατρέξτε στον οδηγό αναφοράς της, προκειμένου να επιβεβαιώσετε ότι μπορείτε να τη χρησιμοποιήσετε με την επιτοίχια βάση.

Προς τους πελάτες

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Εάν ληφθούν υπόψη οι οικοδομικοί κανονισμοί, μπορεί να προκληθούν σοβαροί τραυματισμοί ή ζημιές, όπως από ηλεκτροπληξία, πυρκαγιά ή πτώση του προϊόντος.

Φροντίστε να αναθέσετε την εγκατάσταση σε εξουσιοδοτημένους τεχνικούς και κρατήστε μακριά τα παιδιά κατά τη διάρκεια της εγκατάστασης.

Εάν η επιτοίχια βάση ή η τηλεόραση δεν καταστούν σταθερές, ενδέχεται να προκληθούν τα ατυχήματα που αναφέρονται παρακάτω. Βεβαιωθείτε ότι η εγκατάσταση γίνεται από εξουσιοδοτημένους τεχνικούς.

Η τηλεόραση ενδέχεται να πέσει και να προκαλέσει σοβαρούς τραυματισμούς, όπως μώλωπες ή κατάγματα. Εάν ο τοίχος στον οποίο θα τοποθετηθεί η επιτοίχια βάση δεν είναι επίπεδος, οριζόντιος ή δεν είναι κατασκευασμένος προς το μέρος, ενδέχεται να προκληθεί πτώση της μονάδας με συνέπεια τραυματισμούς ή υλικές ζημιές. Ο τοίχος θα πρέπει να έχει την κατάλληλη αντοχή για να αντέχει τουλάχιστον το βάρος της τηλεόρασης. (Ανατρέξτε στον οδηγό αναφοράς της τηλεόρασής σας σχετικά με το βάρος της.) Εάν η επιτοίχια βάση δεν στερεωθεί σωστά στον τοίχο, ενδέχεται να προκληθεί πτώση της μονάδας με συνέπεια τραυματισμούς ή υλικές ζημιές.

Αναθέστε τη μεταφορά ή την αφαίρεση της τηλεόρασης σε εξουσιοδοτημένους τεχνικούς.

Εάν η μεταφορά ή η αφαίρεση της τηλεόρασης πραγματοποιηθεί από μη εξουσιοδοτημένο προσωπικό, ενδέχεται να προκληθούν τραυματισμοί ή υλικές ζημιές. Η μεταφορά μιας μεγάλης τηλεόρασης απαιτεί δύο ή περισσότερα άτομα (τρία ή περισσότερα άτομα για τηλεόραση 189.3 cm (75 ίντσες) και άνω) (εκτός αν στον Αίγυπτο). Η μεταφορά μιας μεγάλης τηλεόρασης απαιτεί δύο ή περισσότερα άτομα (τρία ή περισσότερα άτομα για τηλεόραση 75 ιντσών (189.3 cm) και άνω) (μόνο για τον Αίγυπτο).

Μην αφαιρείτε βίδες κλπ. μετά την τοποθέτηση της τηλεόρασης.

Σε διαφορετική περίπτωση, ενδέχεται να προκληθεί πτώση της τηλεόρασης με συνέπεια τραυματισμούς ή υλικές ζημιές.

Μην τροποποιείτε τα εξαρτήματα της επιτοίχιας βάσης.

Σε διαφορετικές περιπτώσεις, ενδέχεται να προκύψουν τύποι επιπλοκών βασικής ουσίας, όπως τραυματισμοί ή πυκνές ενδείξεις.

Μην τοποθετείτε ουκετι για λειτουργικές αποκροιές.

Αυτή η συσκευή έχει σχεδιαστεί για χρήση μόνο με το καθορισμένο προϊόν. Εάν το χρησιμοποιήσετε με διαφορετικό από αυτό που καθορίζεται, ενδέχεται να προκληθεί βλάβη της συσκευής με σοβαρές υλικές ζημιές.

Μην το θεωρείτε την Επιτοξία βάση αλλά λάμβδα φορτία εκτός από την τηλεόραση.

Μην κινείτε την οθόνη προς τα αριστερά/δεξιά ή προς τα πάνω/κάτω.

Σε διαφορετική περίπτωση, ενδέχεται να προκληθεί βλάβη της τηλεόρασης με συνέπεια τραυματισμούς ή υλικές ζημιές.

Μηνυ οθονιέστε και μην κρέμεστε από την τηλεόραση.

Μην αποθηκεύετε κοντά σε πηγή θερμότητας, καθώς ενδέχεται να προκληθεί τήξη της με υπερβολική θερμότητα.

ΠΡΟΣΟΧΗ

Εάν ληφθούν υπόψη οι προδιαγραφές, ενδέχεται να προκύψουν τραυματισμοί ή υλικές ζημιές.

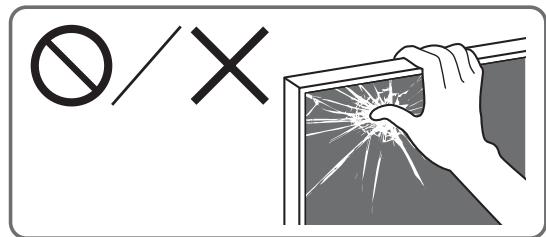

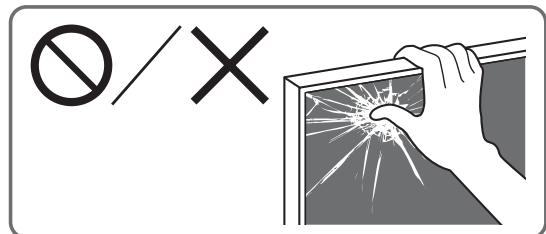

Προσέξτε να μην αγγίξετε τα δάχτυλα κατά το χειρισμό της επιφάνειας ή κατά την περιστροφή της τηλεόρασης. - Ενεργοποιήστε την τηλεόραση αργά, προειδοποιώντας μην εκτυπήσετε άτομα που βρίσκονται κοντά. Φροντίστε να αποθηκεύσετε τα έγγραφα που χρησιμοποιούνται ως ασφαλές μέρος για μελλοντική χρήση. Κρατήστε τα καλώδια ανά τακτά διαστήματα.

Μην ανοίγετε υπερβολικά δυνατά το προϊόν κατά την καθαριότητα ή τις εργασίες συντήρησης.

Μην ανοίγετε υπεράνω του ενός μέτρου από το έδαφος. Σε διαφορετική περίπτωση, ενδέχεται να προκληθεί τραυματισμός ή υλικές ζημιές.

Μην τοποθετείτε το προϊόν αυτό κοντά σε ιατρικές συσκευές.

Το προϊόν αυτό (που περιλαμβάνεται στη συσκευασία) εξαγνίζει(-ε) το μη πορώδες αδιαμόρφωτο προϊόν, προγραμματισμένες βαλβίδες προστασίας για την εταιρεία μορφοποίησης ή άλλες ιατρικές συσκευές. Μην τοποθετείτε το προϊόν αυτό κοντά σε αποστειρωμένα υλικά που χρησιμοποιούνται σε ιατρικές συσκευές. Συμβουλευτείτε τον γιατρό σας πριν χρησιμοποιήσετε το προϊόν αυτό, εάν χρησιμοποιείτε τέτοιου είδους ιατρική συσκευή.

Φυλάσσεται μακριά από παιδιά ή άτομα που τελούν υπό επιτήρηση.

Το προϊόν αυτό (που περιλαμβάνεται στη συσκευασία) έχει μαγνήτη(-ες). Η κατάποση μαγνήτη(-ών) ενδέχεται να προκαλέσει σοβαρή βλάβη, όπως εσωτερικούς τραυματισμούς. Σε περίπτωση κατάποσης, συμβουλευτείτε αμέσως έναν γιατρό.

Προφύλαξη

Εάν η τηλεόραση παραμένει τοποθετημένη στην επιτοίχια βάση για μεγάλο χρονικό διάστημα, η επιφάνεια του τοίχου πίσω ή κάτω από την τηλεόραση ενδέχεται να αποχρωματιστεί ή η ταπετσαρία ενδέχεται να ξεκολλήσει, ανάλογα με το υλικό κατασκευής του τοίχου. Εάν η επιτοίχια βάση αφαιρεθεί από τον τοίχο, παραμένουν οπές των βιδών. Μην χρησιμοποιείτε την επιτοίχια βάση σε περιοχή όπου υπάρχουν κίνδυνοι για άτομα.

Εγκατάσταση της επιτοίχιας βάσης

Προς τους αντιπροσώπους της Sony

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Οι ακόλουθες οδηγίες αφορούν μόνο τους αντιπροσώπους της Sony. Διαβάστε τις προφυλάξεις ασφαλείας που περιγράφονται παραπάνω και τηρήστε τα μέτρα ασφαλείας κατά τη διάρκεια της εγκατάστασης, της συντήρησης και του ελέγχου αυτού του προϊόντος.

Μην εγκαθιστάτε την επιτοίχια βάση σε επιφάνειες τοίχου όπου οι γωνίες ή οι πλευρές της τηλεόρασης θα προεξέχουν από την επιφάνεια του τοίχου.

Μην εγκαθιστάτε την επιτοίχια βάση σε επιφάνειες τοίχου, όπως κολώνες, όπου οι γωνίες ή οι πλευρές της τηλεόρασης προεξέχουν από την επιφάνεια του τοίχου. Εάν κάποιο άτομο ή κάποιο αντικείμενο προσκρούσει σε γωνία ή πλευρά της τηλεόρασης που προεξέχει από την επιφάνεια του τοίχου, ενδέχεται να προκληθούν τραυματισμοί ή υλικές ζημιές.

Σε περίπτωση μερικής ή πλήρους χαλάρωσης των βιδών, ενδέχεται να πέσει η τηλεόραση από την επιτοίχια βάση με συνέπεια τραυματισμούς ή υλικές ζημιές. Βεβαιωθείτε ότι χρησιμοποιείτε τις κατάλληλες βίδες για το υλικό του τοίχου και εγκαταστήστε τη βάση με ασφάλεια χρησιμοποιώντας τέσσερις βίδες διαμέτρου 8 mm (ή άλλες ισοδύναμες).

Χρησιμοποιείτε τις βίδες που παρέχονται με τη συσκευασία, καθώς και τα συνδετικά εξαρτήματα σύμφωνα με τις οδηγίες που παρέχονται στο παρόν εγχειρίδιο οδηγιών. Εάν χρησιμοποιήσετε υποκατάστατα εξαρτήματα, ενδέχεται να προκληθεί πτώση της τηλεόρασης με συνέπεια τραυματισμούς ή υλικές ζημιές στην τηλεόραση.

Συναρμολογήστε όλα τα εξαρτήματα του στηρίγματος, ακολουθώντας τη διαδικασία που περιγράφεται στο παρόν εγχειρίδιο οδηγιών.

Σε περίπτωση μερικής ή πλήρους χαλάρωσης της σύσφιξης ή κάποιας από τις βίδες, ενδέχεται να πέσει η τηλεόραση, με συνέπεια τραυματισμούς ή ζημιά στην τηλεόραση.

Σφίξτε τις βίδες και βεβαιωθείτε ότι έχουν τοποθετηθεί στη σωστή θέση.

Σε αυτή την περίπτωση, ενδέχεται να προκληθεί πτώση της τηλεόρασης με συνέπεια τραυματισμό ή ζημιά στην τηλεόραση.

Μην υποβάλετε την τηλεόραση σε κραδασμούς κατά την τοποθέτησή της.

Σε διαφορετική περίπτωση, ενδέχεται να προκληθεί πτώση και θραύση της τηλεόρασης. Επίσης, υπάρχει πιθανότητα τραυματισμού.

Το θεμέλιο του τοίχου, το οποίο είναι κατακόρυφο προς το δέλτα και επίπεδο.

Σε διαφορετική περίπτωση, ενδέχεται να προκληθεί πτώση της τηλεόρασης με συνέπεια τραυματισμό.

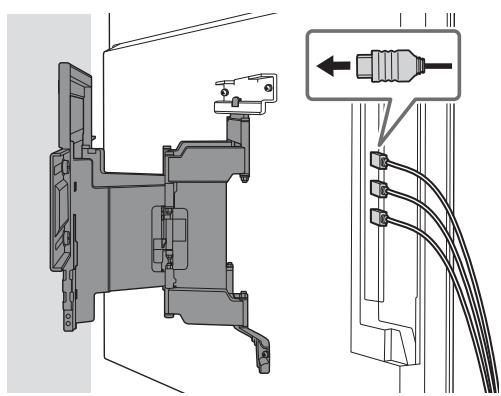

Από το όνομά της τη λειτουργία, αφαιρέστε τα καλώδια.

Εάν ατοπία εντοπιστεί εν αίματι δετού ου στα κανδή, ενέχεται απρόκλητου τραυματισμού ο εν συνόλω πνεύματος.

Ανοίγετε την ακρόαση πιέζοντας το κουμπί πρόσβασης ή το κουμπί σύνδεσης.

Εάν το καλώδιο τροφοδοσίας ή το καλώδιο σύνδεσης τραυματιστεί ή κοπεί, ή αν το περίβλημα ή η μόνωση φθαρεί για οποιονδήποτε λόγο, υπάρχει κίνδυνος ηλεκτροπληξίας από τα εσωτερικά καλώδια του καλωδίου. Συνεπώς, βραχυκυκλώματα μπορεί να προκαλέσουν πυρκαγιά ή ηλεκτροπληξία.

Οι βίδες δεν απαιτούνται για τη στερέωση της επιτοίχιας βάσης στον τοίχο.

Καταπνιγμοί από την είσοδο ξένων σωμάτων, χρησιμοποιήστε βίες οι οποίες είναι καταλληλότερες για το υλικό κατασκευής και τον τύπο της τομής.

Πριν ξεκινήσετε

• Οι εικόνες της τηλεόρασης που εμφανίζονται σε αυτό το εγχειρίδιο είναι παραδείγματα που χρησιμοποιούνται για την κατανόηση των λειτουργιών. Γι' αυτόν τον λόγο, οι εικόνες ενδέχεται να εμφανίζονται διαφορετικές από την πραγματική όψη της τηλεόρασης.

Άνω τοιχίο είναι κατασκευασμένο ο τοίχος α;

Αρχικά ελέγξτε τον τύπο του τοίχου για την εγκατάσταση της τηλεόρασης.

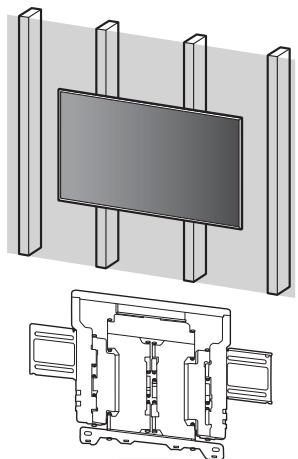

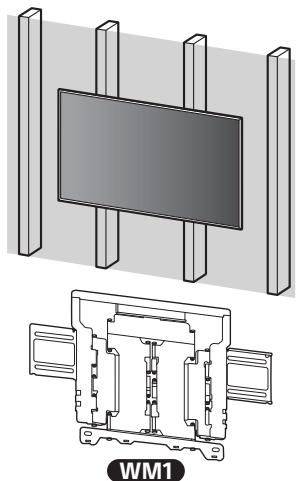

Τοποθέτηση με καρφιά

Προφυλάξεις

• Μέγιστο πάχος γυψοσανίδας: 16 mm. Βεβαιωθείτε ότι το μέγεθος του εσωτερικού ξύλινου καρφιού είναι 51 mm × 102 mm τουλάχιστον για τα κοινά ή 38 mm × 89 mm για τα καρφιά ονομαστικών διαστάσεων.
• Διατηρήστε οριζόντια απόσταση 406 mm τουλάχιστον μεταξύ των συνδέσμων.

Συμπαγές σκυρόδεμα ή τοιχόλιθοι

Προφυλάξεις

Τοποθετήστε τη βάση στήριξης απευθείας στον τοίχο από συμπαγές μπετόν. Βεβαιωθείτε ότι το πάχος του τοίχου από συμπαγές μπετόν είναι 203 mm τουλάχιστον. Βεβαιωθείτε ότι το μέγεθος κάθε τοιχόλιθου είναι 203 mm × 203 mm × 406 mm τουλάχιστον.

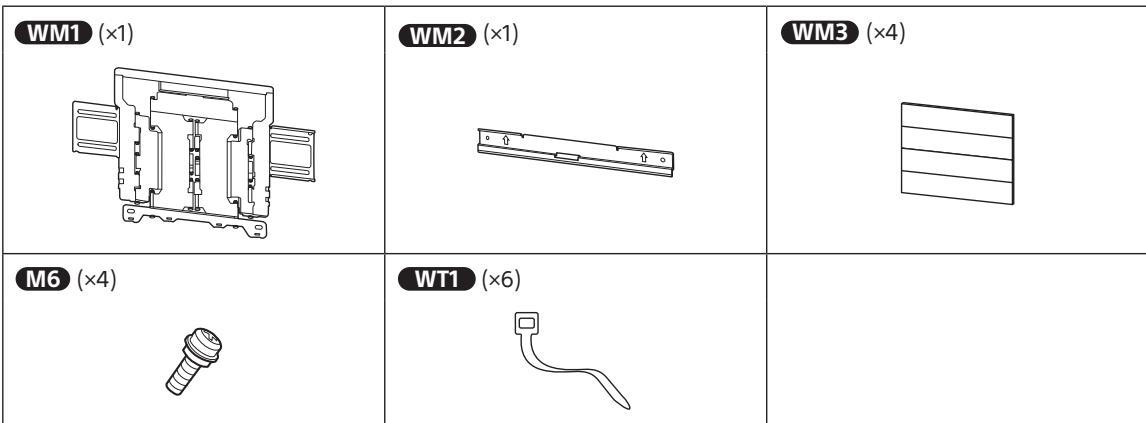

Παρέχονται με το μοντέλο SU-WL850

• Ελέγξτε ότι περιλαμβάνονται όλα τα εξαρτήματα.

Παρέχονται με την τηλεόραση

Εξάρτημα Επιτοίχιας Βάσης VS (×4)*

• Μόνο για περιορισμένες περιοχές/χώρες/μοντέλα.

Προετοιμασία για τοποθέτηση

• Να έχετε κοντά σας τον Οδηγό αναφοράς και τον Οδηγό εγκατάστασης της τηλεόρασης πριν από την εγκατάσταση.
• Επαληθεύστε τη θέση της τηλεόρασης.
• Προετοιμάστε το τεμάχιο βίδες διαμέτρου 8 mm και τεμάχια στήριξης (σε περίπτωση που χρειάζεται). Ελέγξτε ότι είναι κατάλληλα για το υλικό κατασκευής του τοίχου.
• Προετοιμασία ακολουθεί:

*1	5,5 mm 10 mm
*2		1,5 N·m {15 kgf·cm}	*3
	*2 (x4)	*4 (x4) 8 mm × 60 mm	*4 (x4)

*1 Μόνο για γυψοσανίδες με καρφιά

2 Μόνο για συμπαγείς τοίχους από τσιμέντο ή τσιμεντόλιθους 3 Ανάλογα με τα μοντέλα *4 Να είστε προσεκτικοί όταν επιλέγετε βίδες και ροδέλες

Η συσκευή είναι τοποθετημένη στον υπόγειο χώρο με κάλυψη.

WM1

Εγκατάσταση της επιτοίχιας βάσης στον τοίχο

1 Καθορίστε τη θέση τοποθέτησης.

Βεβαιωθείτε ότι ο τοίχος προορίζεται για την τηλεόραση και ότι ο τοίχος μπορεί να στηρίξει βάρος τουλάχιστον ίσο με αυτό της τηλεόρασης.

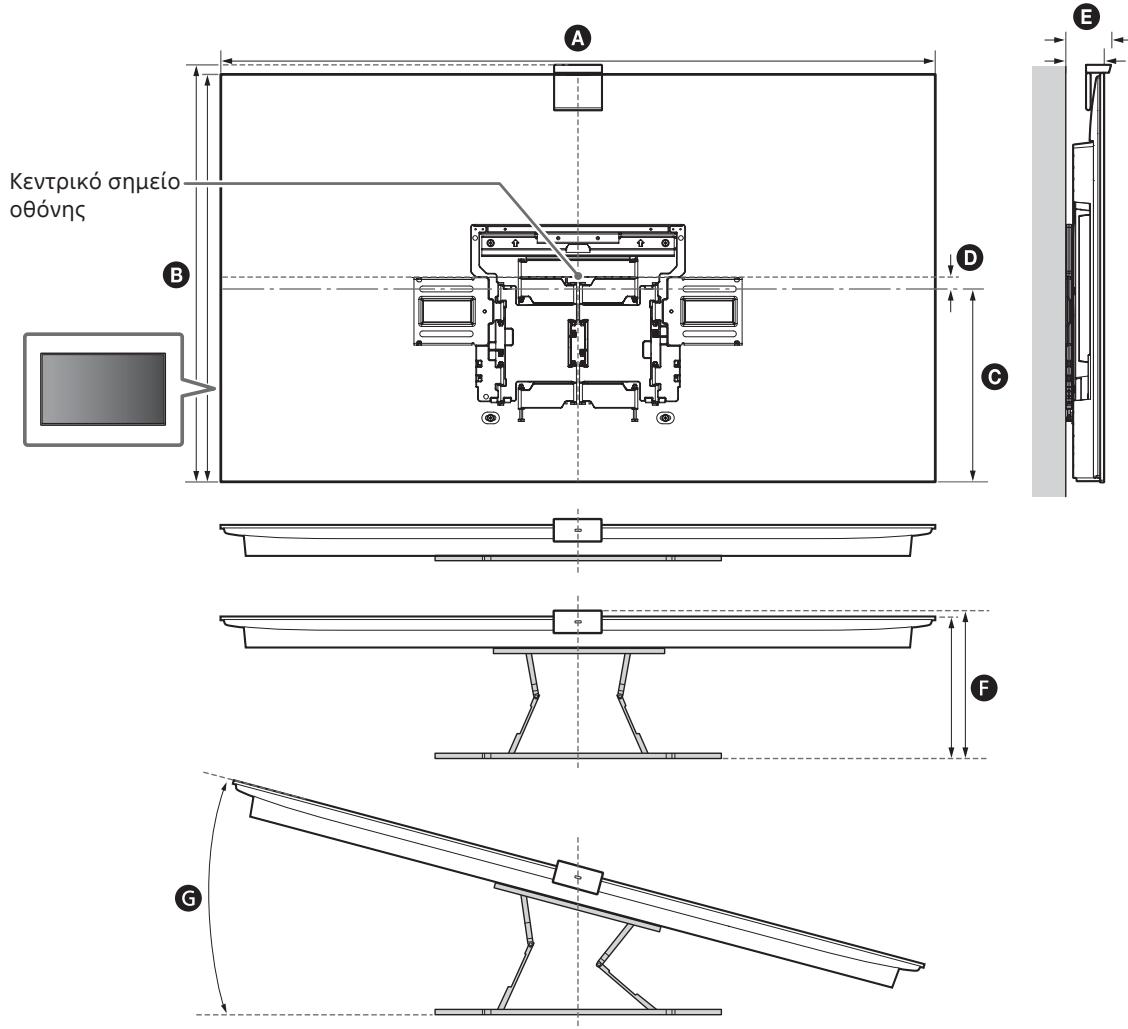

• Ανατρέξτε στην ενότητα "Μέτρηση για τοποθέτηση Επιτοίχιας Βάσης στον τοίχο" στη σελίδα 20.
• Ανατρέξτε στον οδηγό αναφοράς της τηλεόρασής σας για πληροφορίες σχετικά με το βάρος της.

Σημείωση

• Η τηλεόραση είναι τοποθετημένη στον τοίχο, το ανώτερο τμήμα της τηλεόρασης γέρνει ελαφρώς μπροστά.
• Συμβουλευτείτε τη λειτουργία της τηλεόρασης στο περιβάλλον τηλεόρασης.

2

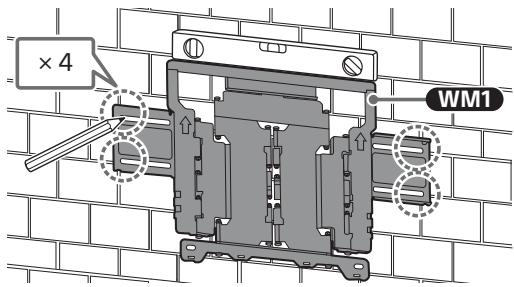

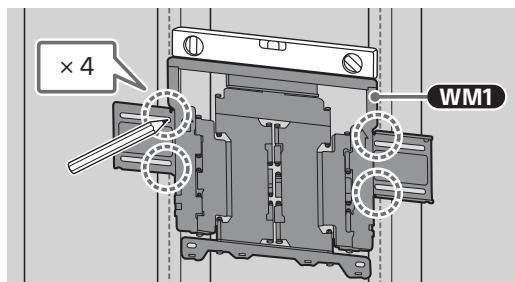

3 Ευθυραμίστε το τμήμα WM1 στον τοίχο και σχεδιάστε τέσσερα σημάδια τα οποία θα ευθυραμίζονται με τα καρφιά.

Σημείωση

Χρησιμοποιήστε αλφάδι για να ελέγξετε εάν το WM1 είναι οριζόντιο.

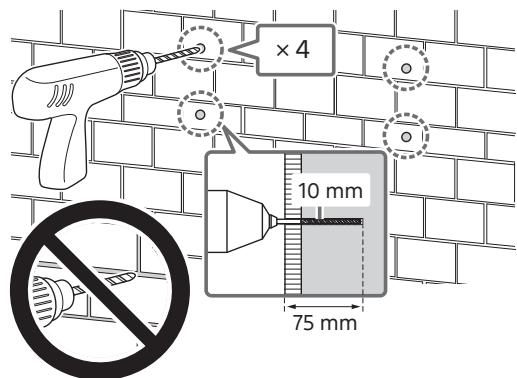

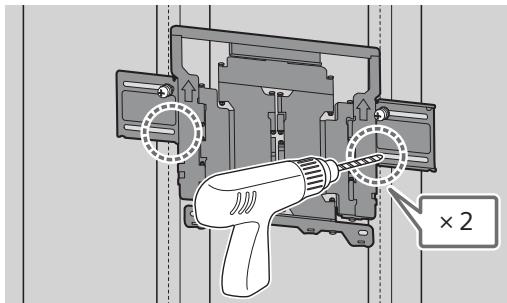

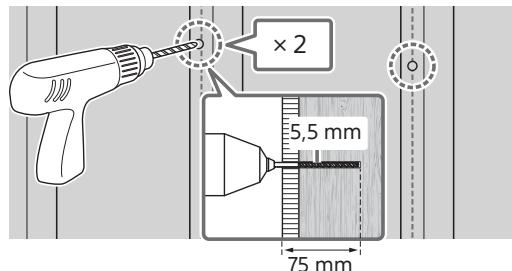

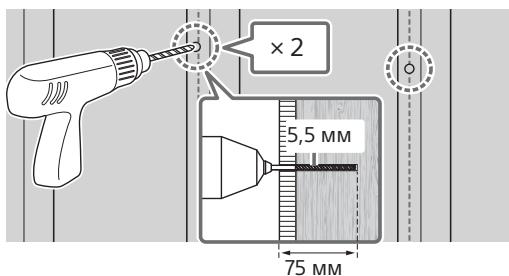

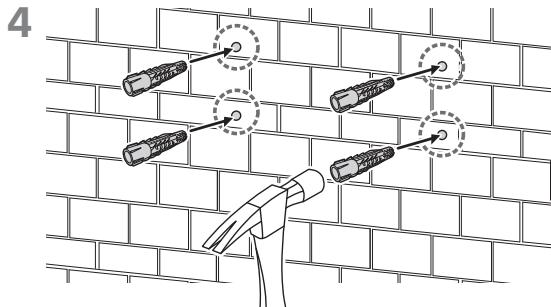

4 Ανοίξτε τις τρύπες ακολουθώντας τις οδηγίες στα βήματα.

Βεβαιωθείτε ότι η θέση στον τοίχο για τις τρύπες είναι αρκετά δυνατή για να αντέξει το βάρος της τηλεόρασης.

Σημείωση

Οι οπές οδηγοί θα πρέπει να ανοιχθούν σε βάθος 75 mm, με χρήση τρυπανιού διαμέτρου 5,5 mm.

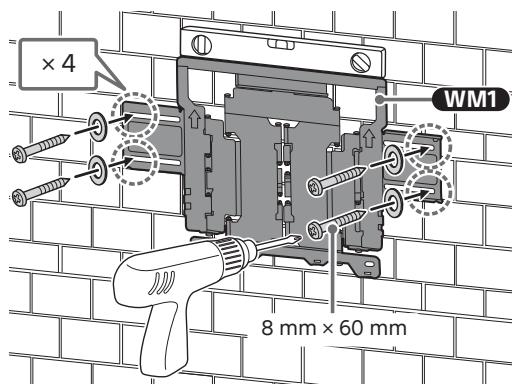

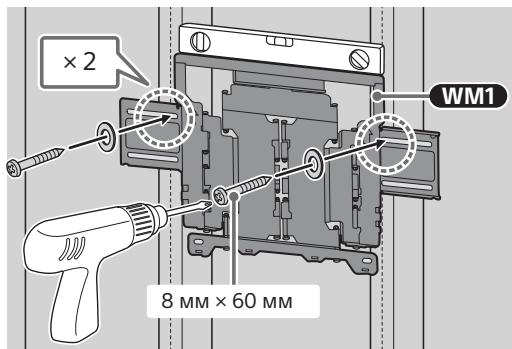

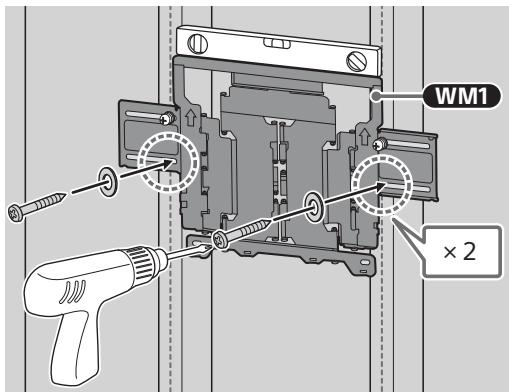

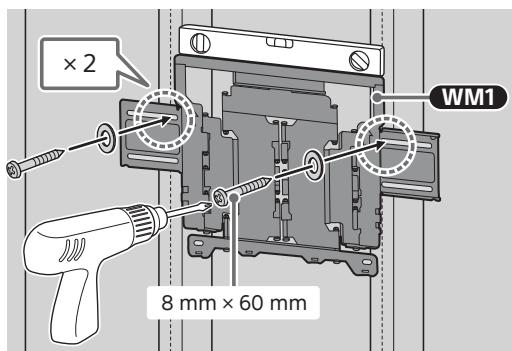

5 Τοποθέτησε το τμήμα WM1 στον τοίχο χρησιμοποιώντας κατάλληλες βίδες (δεν παρέχονται) και ροδέλες (δεν παρέχονται).

Σημείωση

Χρησιμοποιήστε αλφάδι για να ελέγξετε εάν το WM1 είναι οριζόντιο.

Προσοχή

Μη σφίγγετε υπερβολικά τη βίδα 8 mm × 60 mm. Το υπερβολικό σφίξιμο μπορεί να μειώσει τη δύναμη συγκράτησης της βίδας 8 mm × 60 mm.

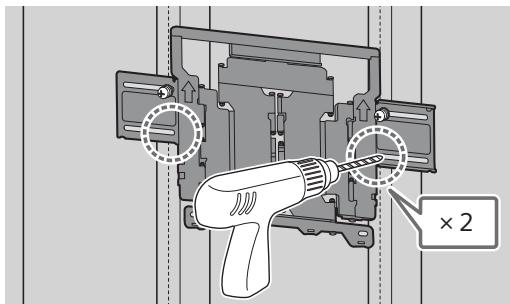

6 Ανοίξτε τις οπές ακολουθώντας τις οδηγίες στα βήματα. (Ανατρέξτε στο Βήμα 4 για οδηγίες σχετικά με τη διάνοιξη των οπών.)

7 Τοποθετήστε τις κατάλληλες βίδες και ροδέλες στις οπές.

Σημείωση

Χρησιμοποιήστε αυτή τη σημείωση για να ελέγξετε ότι το WM1 είναι οριζόντιο.

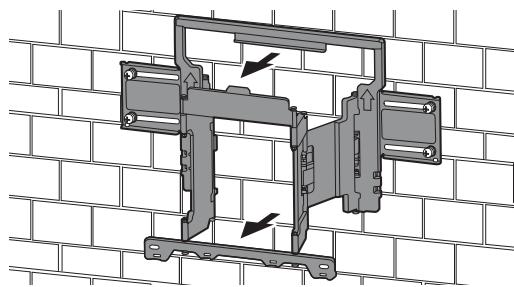

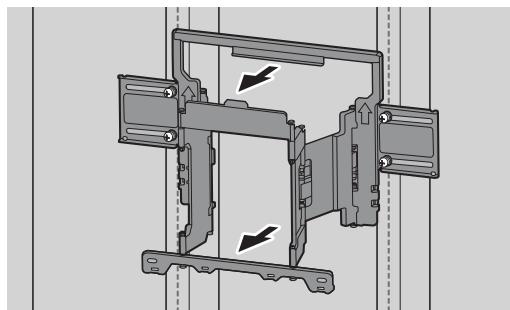

8 Τραβήξτε τον βραχίονα της βάσης μέχρι τέρμα.

Προετοιμασία για την τοποθέτηση της τηλεόρασης

Σημείωση

Αποθηκεύστε τις βίδες που αφαιρέσατε και τα μη χρησιμοποιημένα εξαρτήματα σε ένα ασφαλές σημείο και φυλάξτε τα μακριά από παιδιά.

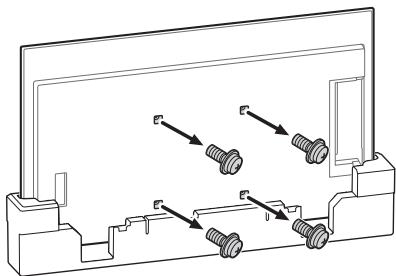

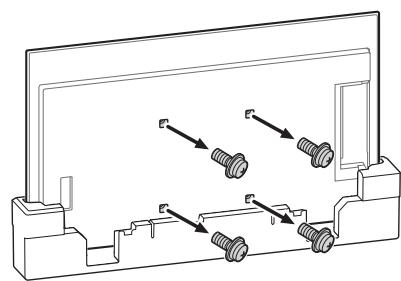

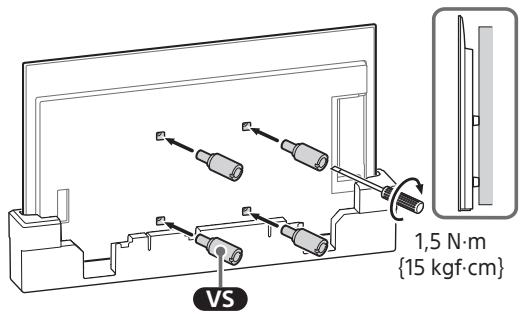

Εγκατάσταση της συσκευής στον τοίχο από το χαρτόνι*

• Μόνο για περιορισμένες περιοχές/χώρες/μοντέλα. 1 Αφαιρέστε τις βίδες από το πίσω μέρος της τηλεόρασης.

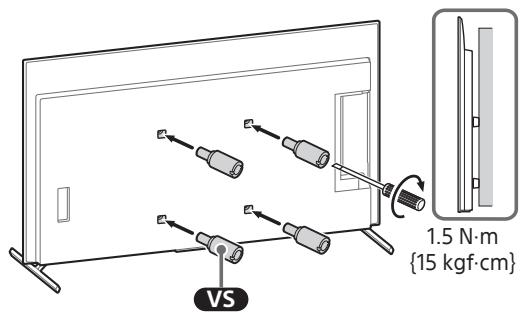

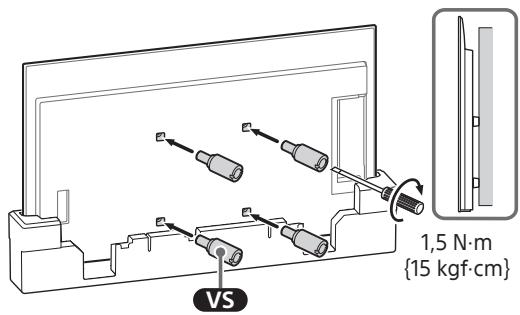

2 Συνδέστε το Εξάρτημα Επιτοίχιας Βάσης (παρέχεται με την τηλεόραση) στο πίσω μέρος της τηλεόρασης (για να είναι παράλληλα με τον τοίχο).

Σημείωση

Φροντίστε να ορίσετε το έλασμα επίτοιχα βάσης

VS κατά τη σύνδεση της τηλεόρασης.

Χρησιμοποιήστε το μοχλό κάτω από τη βάση για την εκκένωση του ελαστικού έτοιμου βαρού

VS. Η χρήση άλλου εργαλείου μπορεί να προκαλέσει υπερβολικό σφίξιμο του Εξαρτήματος Επιτοίχιας Βάσης VS και να προκληθεί ζημιά στην τηλεόραση.

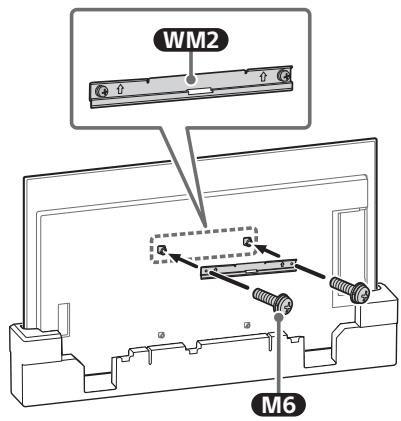

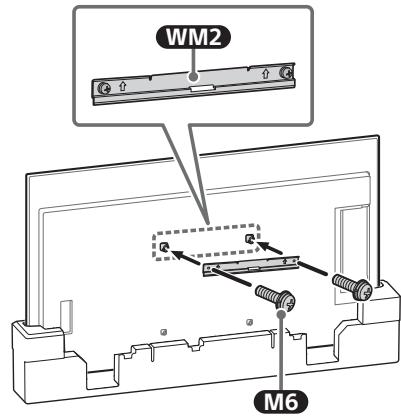

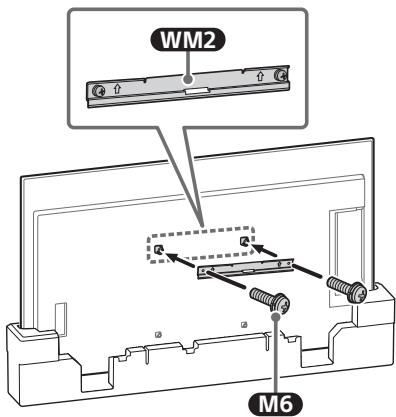

3 Τοποθετήστε το Τμήμα WM2 στην τηλεόραση χρησιμοποιώντας τις βίδες M6.

Εγκατάσταση της τηλεόρασης Το τοίχος από βαση επιτραπέζιας τοποθέτησης

1 Αφαιρέστε το κάλυμμα ακροδεκτών.

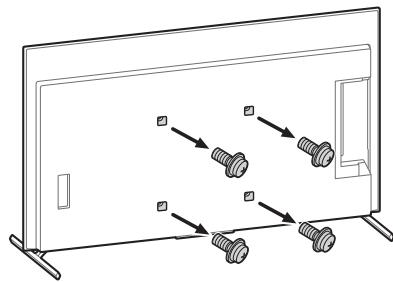

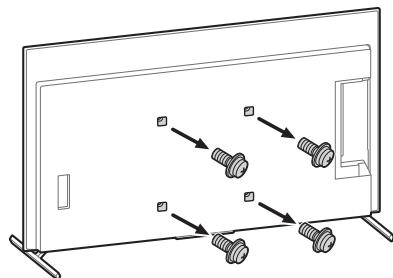

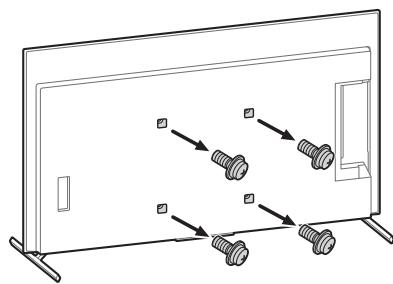

2 Αφαιρέστε τις βίδες από το πίσω μέρος της τηλεόρασης.

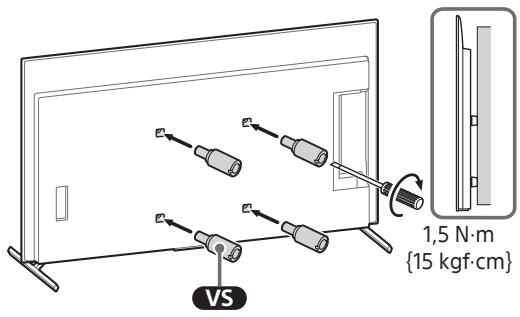

3 Συνδέστε το έλκυστρο επιτοίχιας βάσης VS (παρέχεται με την τηλεόραση) στο πίσω μέρος της τηλεόρασης (για να είναι παράλληλο με τον τοίχο).

Πείροι

Φροντίστε να αφήσετε το έλκυστρο επιτοίχιας βάσης

VS κατά τη σύνδεση στην τηλεόραση. Χρησιμοποιούνται μόνο δύο κάτω βίδες για την εγκατάσταση του εξαρτήματος επιτοίχιας βάσης

VS. Η χρήση άλλων βιδών μπορεί να προκαλέσει υπερβολική φθορά του εξαρτήματος

επιτοίχιας βάσης VS και να προκληθεί βλάβη στην τηλεόραση.

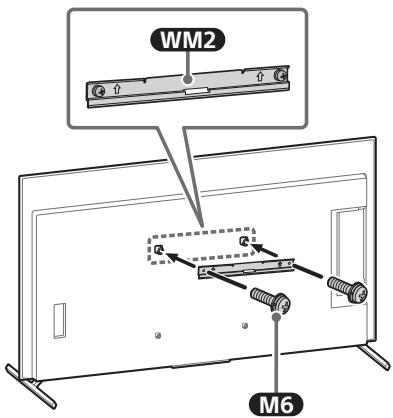

4 Τοποθετήστε το τμήμα WM2 στην τηλεόραση χρησιμοποιώντας τις βίδες M6.

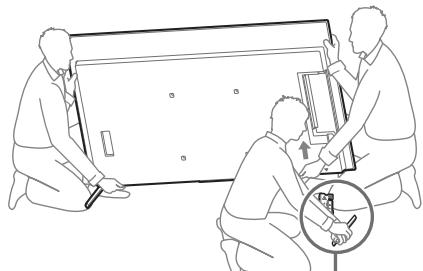

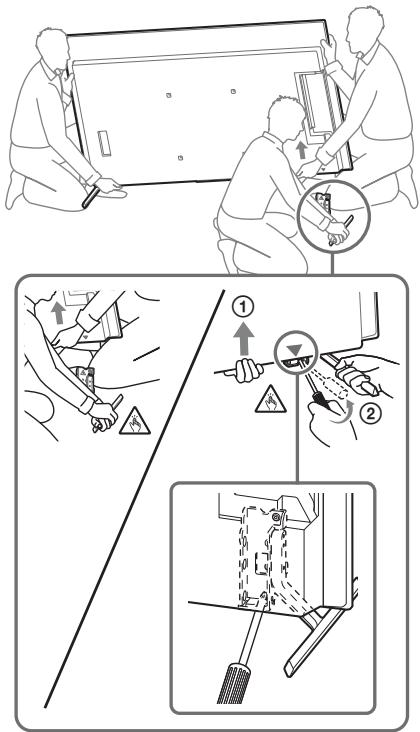

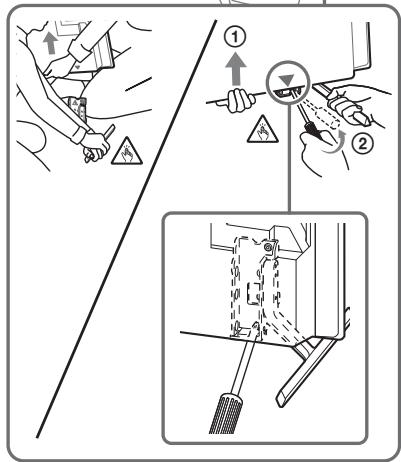

5 Αφαιρέστε τη βάση επιτραπέζιας τοποθέτησης από την τηλεόραση.

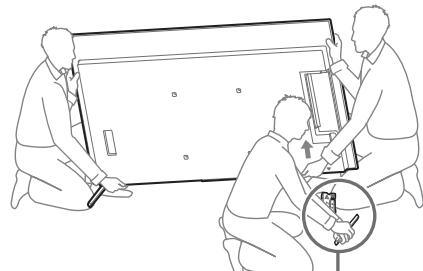

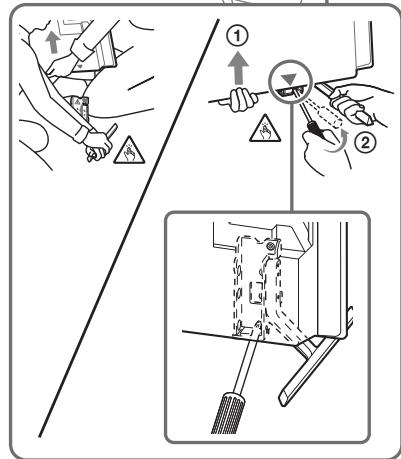

Αφαιρέστε μια-μία τις πλευρές της βάσης επιτραπέζιας τοποθέτησης. Κρατήστε σταθερά και με ασφάλεια τη βάση επιτραπέζιας τοποθέτησης και με τα δύο χέρια ενώ κάποιοι άλλοι ανασηκώνουν την τηλεόραση.

• Επαναλάβετε το προηγούμενο βήμα και αφαιρέστε την άλλη πλευρά της βάσης επιτραπέζιας τοποθέτησης.

Σημείωση

Η αφαίρεση της βάσης επιτραπέζιας τοποθέτησης απαιτεί τρία ή περισσότερα άτομα. - Προσέξτε να μην ασκήσετε υπερβολική δύναμη κατά την αφαίρεση της βάσης επιτραπέζιας τοποθέτησης από τον τηλεορατή, καθώς πρέπει να προκύπτει τυχόν της τηλεόρασης και, κατά συνέπεια, πιθανός ο ζημία στην τηλεόραση. - Προσέξτε κατά το χειρισμό της βάσης επιτραπέζιας τοποθέτησης για την αποφυγή πρόκλησης ζημίας στην τηλεόραση. - Προσέξτε όταν σηκώνετε την τηλεόραση κάθετα, επειδή έχει αφαιρεθεί η βάση επιτραπέζιας τοποθέτησης, η βάση πρέπει να είναι και να προκαλεί τραυματισμούς. - Προσέξτε όταν αφήνετε τη βάση επιτραπέζιας τοποθέτησης από την τηλεόραση ώστε να μην πέσει και προκαλέσει ζημία στην επιφάνεια όπου στέκεται η τηλεόραση.

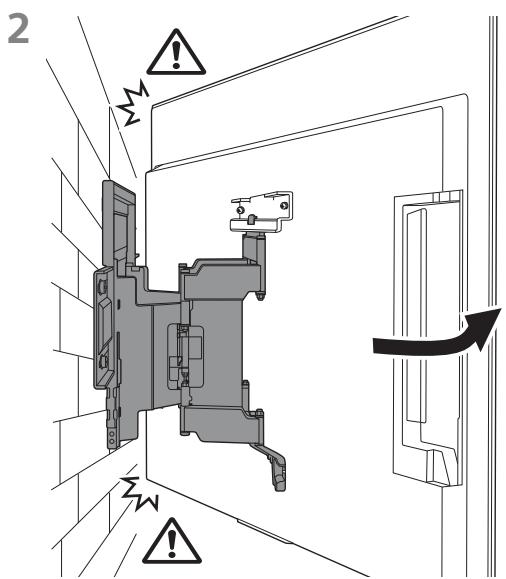

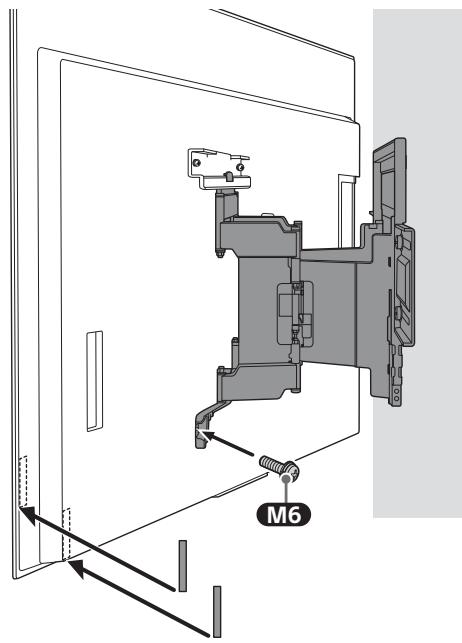

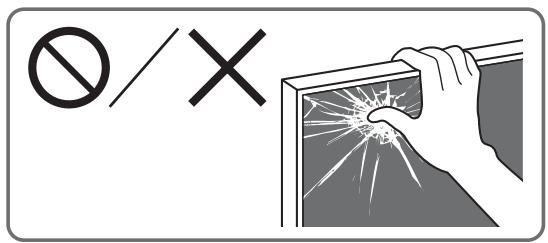

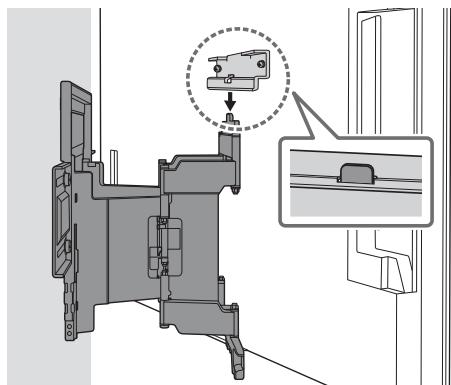

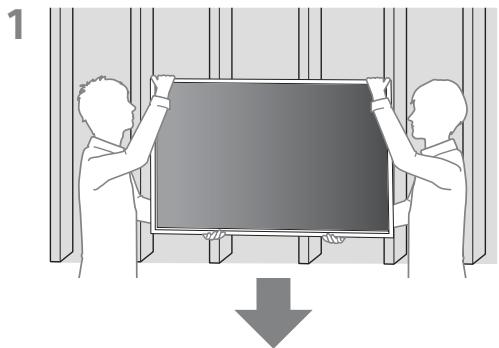

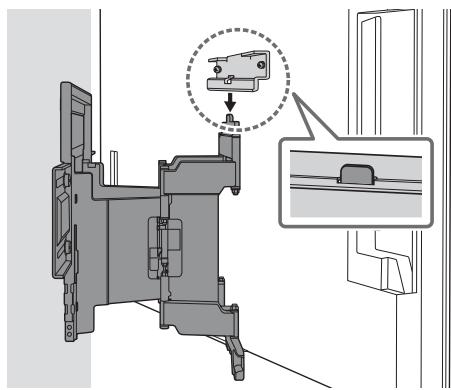

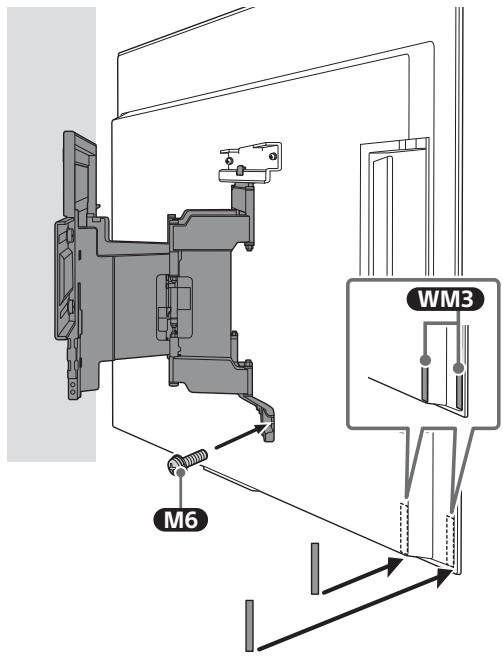

Τοποθέτηση της τηλεόρασης στον τοίχο

2 Μην τοποθετείτε το WM3 στις ετικέτες.

3 Βιδώστε την αριστερή και τη δεξιά πλευρά της επιφάνειας βάσης χρησιμοποιώντας το M6 και συνδέστε το WM3.

Σημείωση

4

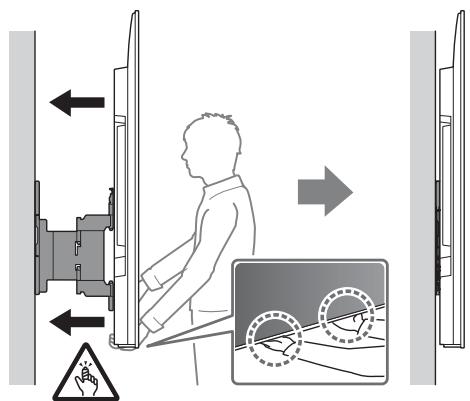

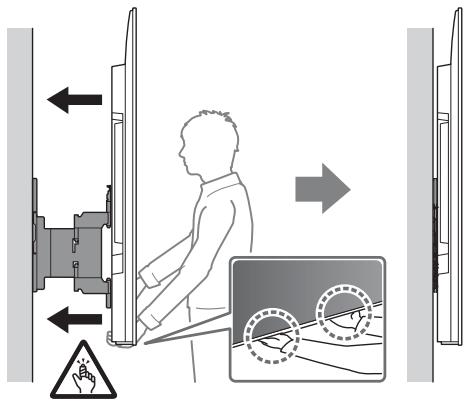

5 Όταν μετακινείτε την τηλεόραση, να την κρατάτε καλά από κάτω.

Σημείωση

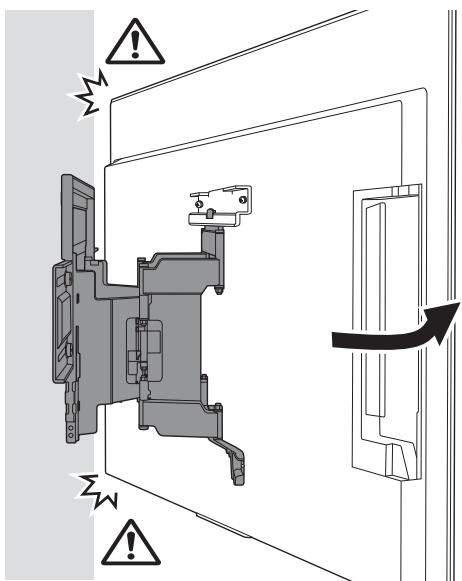

Η τηλεόραση ενδέχεται να μην κινείται κοντά στον τοίχο ανάλογα με τον τύπο και τον αριθμό των συνδεδεμένων καλωδίων. Αυτό δεν είναι δυσλειτουργία.

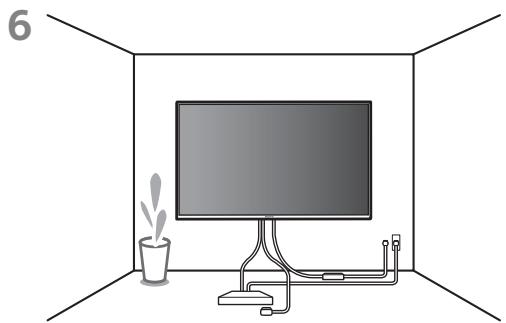

6

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

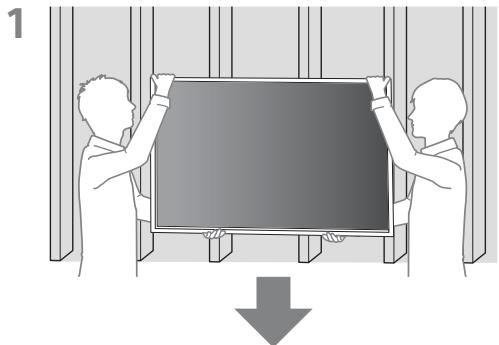

Η τηλεόραση πρέπει να εγκατασταθεί από δύο ή περισσότερα άτομα (τρία ή περισσότερα άτομα για τηλεοράσεις 189,3 cm (75 ίντσες) και άνω) (εκτός από την Αίγυπτο). Η τηλεόραση πρέπει να εγκατασταθεί από δύο ή περισσότερα άτομα (τρία ή περισσότερα άτομα για τηλεοράσεις 75 ιντσών (189,3 cm) και άνω) (μόνο για την Αίγυπτο).

Επαλήθευση της ολοκλήρωσης των εργασιών τοποθέτησης

Ελέγξτε τα παρακάτω σημεία.

Το οξυγόνο και το κάλιο δεν έχουν οξειδωθεί η οξείδωση.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Η λανθασμένη τοποθέτηση του καλωδίου τροφοδοσίας μπορεί να προκαλέσει πραγματική ηλεκτροπληξία λόγω βραχυκυκλώματος. Για λόγους ασφαλείας, βεβαιωθείτε ότι έχουν ολοκληρωθεί εργασίες τοποθέτησης.

Απαιτήσεις και Προφυλάξεις

Κατά την αφίρεση της λεωφόρου, ακολουθήστε τα σήματα της διακλάδωσης προς την αντίθετη φορά.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

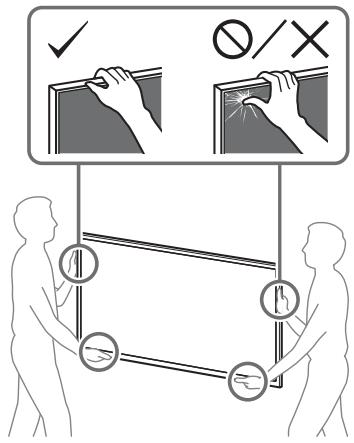

Για τη μεταφορά και ανύψωση της τηλεόρασης απαιτούνται δύο ή περισσότερα άτομα (τρία ή περισσότερα άτομα για τηλεοράσεις 189,3 cm (75 ίντσες) και άνω) (εκτός από την Αίγυπτο). Για τη μεταφορά και ανύψωση της τηλεόρασης απαιτούνται δύο ή περισσότερα άτομα (τρία ή περισσότερα άτομα για τηλεοράσεις 75 ιντσών (189,3 cm) και άνω) (μόνο για την Αίγυπτο).

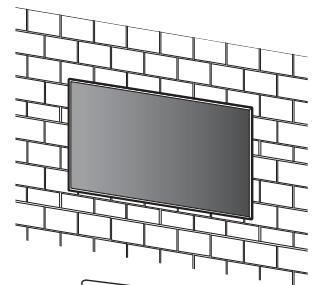

Β Τοποθετήστε την επιτοιχία βάσης στα σημεία που θέλετε, στα τοιχώματα ή στα τοιχώματα.

WM1

Εγκατάσταση της Επιτοίχιας Βάσης στον τοίχο

1 Καθορίστε τη θέση τοποθέτησης.

Βεβαιωθείτε ότι στον τοίχο υπάρχει αρκετός χώρος για την τηλεόραση και ότι ο τοίχος μπορεί να στηρίξει βάρος τουλάχιστον έξι φορές μεγαλύτερο από αυτό της τηλεόρασης.

• Ανατρέξτε στην ενότητα "Μέτρηση για τοποθέτηση Επιτοίχιας Βάσης στον τοίχο" στη σελίδα 20.
• Ανατρέξτε στον οδηγό αναφοράς της τηλεόρασής σας για πληροφορίες σχετικά με το βάρος της.

Σημείωση

• Ο τάφος είναι χτισμένος εν τοίχω, το άνω τμήμα του τάφου γέρνει ελαφρώς προς τα έξω.
• Συμβουλευτείτε τη λειτουργία της τηλεόρασης στο περιβάλλον τηλεόρασης.

2 Ευθυγραμμίστε το τμήμα WM1 στον τοίχο και σχεδιάστε τέσσερα σημάδια.

Σημείωση

Χρησιμοποιήστε αλφάδι για να ελέγξετε ότι το WM1 είναι οριζόντιο.

3 Ανοίξτε τρύπες οδηγούς επάνω στα σημάδια.

Βεβαιωθείτε ότι η θέση στον τοίχο για την τηλεόραση είναι αρκετά δυνατή ώστε να αντέχει τουλάχιστον έξι φορές το βάρος της τηλεόρασης.

Σημείωση

Οι οπές οδηγοί πρέπει να ανοιχθούν σε βάθος 75 mm, εκτός από τη χρήση διατρητικού 10 mm.

5 Τοποθετήστε το τμήμα WM1 στον τοίχο χρησιμοποιώντας κατάλληλες βίδες (δεν παρέχονται) και βύσματα (δεν παρέχονται).

Πείροι

Χρησιμοποιήστε αλφάδι για να ελέγξετε εάν το WM1 είναι οριζόντιο.

Προσοχή

Μην σφίγγετε υπερβολικά την ευλογία 8 mm x 60 mm. Το υλικό σφίγγει για να μετριάσει τη δύναμη συγκράτησης ή την ευλογία 8 mm x 60 mm.

6 Τραβήξτε τον βραχίονα της βάσης μέχρι τέρμα.

Προετοιμασία για την τοποθέτηση της τηλεόρασης

Σημείωση

Ανοθεωτικά βιβλία και τα υπόλοιπα χρήσιμα εφαρμόσματα είναι ασφαλή όνειρα και φύλαξε την ακρίβεια από πιάτα.

Εγκατάσταση πάνω στον τοίχο από το χαρτόνι*

• Μόνο για περιορισμένες περιοχές/χώρες/μοντέλα. 1 Αφαιρέστε τις βίδες από το πίσω μέρος της τηλεόρασης.

2 Συνδέστε το Εξάρτημα Επιτοίχιας Βάσης (παρέχεται με την τηλεόραση) στο πίσω μέρος της τηλεόρασης (για να είναι παράλληλα με τον τοίχο).

Σημείωση

Φροντίστε να αφήσετε το Εξάρτημα Επιτοίχιας Βάσης

κατά τη σύνδεση στην τηλεόραση.

Χρησιμοποιήστε μόνο το κατσαβίδι για την

εγκατάσταση του Εξαρτήματος Επιτοίχιας Βάσης

VS. Η χρήση άλλου εργαλείου μπορεί να

προκαλέσει υπερβολικό σφίξιμο του εξαρτήματος

Επιτοίχιας Βάσης VS και να προκληθεί ζημιά στην τηλεόραση.

3 Τοποθετήστε το τμήμα WM2 στην τηλεόραση χρησιμοποιώντας τις βίδες M6.

Εγκατάσταση της πλάκας Το τοίχωμα από κάτω Επιπλέον τσιμεντόλιθοι

1 Αφαιρέστε το κάλυμμα ακροδεκτών.

2 Αφαιρέστε τις βίδες από το πίσω μέρος της τηλεόρασης.

3 Συνδέστε το Εξάρτημα Επιτοίχιας Βάσης (παρέχεται με την τηλεόραση) στο πίσω μέρος της τηλεόρασης (για να είναι παράλληλα με τον τοίχο).

Σημείωση

Φροντίστε να ορίσετε το έλασμα επιστοίχας βάσης

VS κατά τη σύνδεση στην τηλεόραση.

Χρονοδιάγραμμα μόνο για την Εγκατάσταση του Εξαρτήματος Επίτοιχας Βάσης

VS. Η χρήση άλλου εργαλείου μπορεί να προκαλέσει υπερβολικό σφίξιμο του Εξαρτήματος Επιτοίχιας Βάσης VS και να προκληθεί ζημιά στην τηλεόραση.

4 Τοποθετήστε το TmuWm2 στην τηλεόραση χρησιμοποιώντας τις βίδες M6.

5 Αφαιρέστε τη βάση επιτραπέζιας τοποθέτησης από την τηλεόραση.

Αφήστε μία-μία τις πλευρές της βάσης επιτραπέζιας τοποθέτησης. Κρατήστε σταθερά και με ασφάλεια τη βάση επιτραπέζιας τοποθέτησης και με τα δύο χέρια ενώ κάποιος άλλος ανασηκώνει την επιφάνεια.

• Επαναλάβετε το προηγούμενο βήμα και αφαιρέστε την άλλη πλευρά της βάσης επιτραπέζιας τοποθέτησης.

Σημείωση

Η αφαίρεση της βάσης επιτραπέζιας τούβλας απαιτείται τρεις ή περισσότερες φορές. Προσέξτε να μην ασκήσετε υπερβολική δύναμη κατά την αφαίρεση της βάσης επιτραπέζιας τούβλας από την επιφάνεια, καθώς μπορεί να προκληθεί ζημιά στην επιφάνεια και, κατά συνέπεια, τραυματισμός ή ζημιά στην επιφάνεια. - Προσέξτε κατά τον χειρισμό της βάσης επιτραπέζιας τούβλας για την αποφυγή πρόκλησης ζημιάς στην επιφάνεια. - Προσέξτε όταν σηκώνετε την επιφάνεια, καθώς, επειδή έχει αφαιρεθεί η βάση επιτραπέζιας τούβλας, η βάση μπορεί να πέσει και να προκληθεί τραυματισμός. - Προσέξτε όταν αφήνετε τη βάση επιτραπέζιας τούβλας από την επιφάνεια ώστε να μην πέσει και προκαλέσει ζημιά στην επιφάνεια όπου τοποθετείται η επιφάνεια.

Τοποθέτηση της τηλεόρασης στον τοίχο

3 Βιδώστε την αριστερή και τη δεξιά πλευρά της Επιτοίχιας Βάσης χρησιμοποιώντας το M6 και συνδέστε το WM3.

Σημείωση

5 Όταν μετακινείτε την τηλεόραση, να την κρατάτε καλά από κάτω.

Σημείωση

Η τηλεόραση ενδέχεται να μην κινείται κάτω από τον τοίχο ανάλογα με τον τύπο και τον αριθμό των συνδεδεμένων καλωδίων. Αυτό δεν είναι δυσλειτουργία.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Για την εγκατάσταση της τηλεόρασης χρειάζονται δύο ή περισσότερα άτομα (τρία ή περισσότερα άτομα για τηλεοράσεις 189,3 cm (75 ίντσες) και άνω) (εκτός από την Αίγυπτο). Για την εγκατάσταση της τηλεόρασης χρειάζονται δύο ή περισσότερα άτομα (τρία ή περισσότερα άτομα για τηλεοράσεις 75 ιντσών (189,3 cm) και άνω) (μόνο για την Αίγυπτο).

Επαλήθευση της ολοκλήρωσης των εργασιών τοποθέτησης

Ελέγξτε τα παρακάτω σημεία.

Το οικογενειακό του κατοικίδιο έχουν στραβώσει ή συμπιεστεί.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ

Η λήψη του καρδιακού τροφοδοτικού μπορεί να προκαλέσει πυρκαγιά ή ηλεκτροπληξία λόγω βραχυκυκλώματος. Για λόγους ασφαλείας, βεβαιωθείτε ότι έχουν ολοκληρωθεί οι εργασίες τοποθέτησης.

Βάρος (μόνο για τη βάση): (Περίπου) [kg]

3,0

Ο έλεγχος και τα τεχνικά χαρακτηριστικά υποκείμενα ο αέρας χωρίς προειδοποίηση.

Αναφορές

Μέθοδος για τοποθέτηση εντοιχίας βάσης στον τοίχο

Οι τυχόν ανωμαλίες ενδέχεται να διαφέρουν ανάλογα με τον τύπο της εγκατάστασης.

Με κάμερα (mm)

'Овουμα μουτέλου	A	B	C	D	E	F*	G* (°)
XR-77A8xEL	1722	1013	340	165	78	281	15
XR-65A8xEL	1448	851	342	82	77	281	18
XR-55A8xEL	1227	727	342	20	77	281	19

* (Περίπου)

Χωρίς κάμερα (mm)

'Оνομα μουτέλου	A	B	C	D	E	F*	G* (°)
XR-77A8xL	1722	998	340	165	66	269	15
XR-65A8xL	1448	836	342	82	66	269	18
XR-55A8xL	1227	712	342	20	66	269	19

• (Περίπου)

• Πληροφορίες για προϊόντα και κατασκευή για εγκατάσταση σε τοίχο. Ανάλογα με τον τύπο τοίχου, η εγκατάσταση μπορεί να διαφέρει.
• Τοποθετήστε το στήριγμα στον τοίχο.
• Σφίξτε τέσσερις βίδες με διάμετρο 8 mm και τέσσερις ροδέλες (δεν περιλαμβάνονται). Επιλέξτε βίδες κατάλληλες για το υλικό του τοίχου.
• Χρησιμοποιήστε τα ακόλουθα εργαλεία:

*1	5,5 MM 10 MM
*2		1,5 N·m {15 kgf·cm}	*3
	*2 (x4)	*4 (x4) 8 MM × 60 MM	*4 (x4)

*1 Μόνο για γυψοσανίδα με ξύλινο σκελετό

2 Μόνο για τοίχο από σκυρόδεμα ή τούβλο. 3 Ανάλογα με το μοντέλο. *4 Προσέξτε όταν τρυπάτε και σφίγγετε τις βίδες.

A Στερέωση του βραχίονα στον τοίχο. Για γυψοσανίδα με ξύλινο σκελετό.

Τοποθέτηση του βραχίονα στον τοίχο. Επιτοίχια τοποθέτηση.

1 Επιλέξτε τη θέση τοποθέτησης. Βεβαιωθείτε ότι ο τοίχος έχει αρκετό χώρο για την τηλεόραση και ότι μπορεί να αντέξει το βάρος, το οποίο είναι τουλάχιστον τέσσερις φορές μεγαλύτερο από αυτό της τηλεόρασης.

Βλέπε "Οδηγίες για τοποθέτηση σε τοίχο" στη σελίδα 20. Βλέπε πληροφορίες για το προϊόν της τηλεόρασης σχετικά με το βάρος της.

Σημείωση

Όταν η τηλεόρασή σας είναι τοποθετημένη στον τοίχο, το βάρος της μπορεί εύκολα να τοποθετηθεί μπροστά. -Πιέστε προς τα κάτω την επιφάνεια της τηλεόρασης στο κέντρο, στο σημείο που θα την παρακολουθείτε.

2

3 Τοποθετήστε το WM1 στον τοίχο και σημειώστε τα κέντρα των οπών παράλληλα με τα βέλη.

Σημείωση

Με τη βοήθεια ενός αλφάδι ελέγξτε ότι είναι οριζόντια.

4 Ανοίξτε τις επάνω οπές ελέγχου με ένα τρυπάνι.

Βεβαιωθείτε ότι το σημείο του τοίχου όπου θα ανοίξετε τις οπές είναι αρκετά γερό για να αντέξει το βάρος που είναι μεγαλύτερο από αυτό της τηλεόρασης.

Σημείωση

• Οι οπές ελέγχου πρέπει να ανοιχτούν σε
• βάθος 75 mm με τη βοήθεια τρυπανιού με
• διάμετρο 5,5 mm.

5 Τοποθετήστε το WM1 στον τοίχο με τη βοήθεια κατάλληλων βιδών (δεν παρέχονται) και πείρων (δεν παρέχονται).

Σημείωση

Με τη βοήθεια του επιπέδου ελέγξτε ότι είναι οριζόντιο.

Προσοχή

Μην σφίξετε υπερβολικά τη βίδα 8 mm × 60 mm. Η λανθασμένη σύσφιξη μπορεί να βλάψει τη διάτρηση και τη βίδα 8 mm × 60 mm.

6 Σφίξτε τις βίδες ελέγχου στις οπές πάνω από το λευκό. (Οδηγίες σύσφιξης - Βλέπε σημείο 4.)

7 Τοποθετήστε τις κατάλληλες βίδες και σφίξτε τις στις οπές.

Σημείωση

Με τη βοήθεια του επιπέδου ελέγξτε ότι είναι οριζόντιο.

8 Αφαιρέστε το πλαίσιο από την κονσόλα.

Προετοιμασία για τοποθέτηση της τηλεόρασης

Σημείωση

• Φυλάξτε τις βίδες και τα αχρησιμοποίητα μέρη σε ασφαλές μέρος, μακριά από παιδιά.

Τοποθέτηση της τηλεόρασης σε τοίχο από σκυρόδεμα*

• Μόνο για συγκεκριμένες περιοχές/χώρες/μοντέλα.

1 Αφαιρέστε τις βίδες από την πίσω πλευρά της τηλεόρασης.

2 Τοποθετήστε τα στηρίγματα στερέωσης στον τοίχο VS (παρέχονται με την τηλεόραση) στην πλάτη της τηλεόρασης (για να σταθεροποιηθεί στον τοίχο).

• Βεβαιωθείτε ότι σφίγγετε τις βάσεις στήριξης στον τοίχο VS όταν τις στερεώνετε στην τηλεόραση. Χρησιμοποιείτε μόνο επίπεδο κατσαβίδι όταν τοποθετείτε τις βάσεις στήριξης στον τοίχο VS. Η χρήση άλλου εργαλείου μπορεί να οδηγήσει σε υπερβολικό σφίξιμο των βάσεων στήριξης στον τοίχο VS και σε ζημιά στην τηλεόραση.

Στερεώστε τις βίδες M6 στην τηλεόραση με τη βοήθεια του M6.

Τοποθέτηση της τηλεόρασης στον τοίχο από τη βάση στήριξης

1 Αφαιρέστε το κάλυμμα του καναλιού.

2 Βιδώστε τις βίδες στην πίσω πλευρά της τηλεόρασης.

3 Τοποθετήστε τις βάσεις στήριξης στον τοίχο VS (παρέχονται με την τηλεόραση) στην τηλεόραση (για να σταθεί στον τοίχο).

Προσοχή

• Βεβαιωθείτε ότι σφίγγετε τις βάσεις στήριξης στον τοίχο VS όταν τις στερεώνετε στην τηλεόραση. Χρησιμοποιείτε μόνο επίπεδο κατσαβίδι όταν τοποθετείτε τις βάσεις στήριξης στον τοίχο VS. Η χρήση άλλου εργαλείου μπορεί να οδηγήσει σε υπερβολικό σφίξιμο των βάσεων στήριξης στον τοίχο VS και σε ζημιά στην τηλεόραση.

4 Στερεώστε τις βίδες M6 στην τηλεόραση με τη βοήθεια του M6.

5 Αφαιρέστε τη βάση στήριξης από την τηλεόραση.

• Αφαιρέστε ένα προς ένα τα μέρη της βάσης στήριξης. Κρατήστε σταθερά τη βάση στήριξης από τη μία πλευρά, σταθερά με τα δύο χέρια, ενώ τα άλλα σηκώνουν την τηλεόραση.

• Επαναλάβετε το προηγούμενο βήμα και αφαιρέστε τη βάση στήριξης από την άλλη πλευρά.

Προσοχή

• Η αφαίρεση της βάσης στήριξης πρέπει να γίνει από δύο άτομα. Προσέξτε να μην ασκήσετε υπερβολική δύναμη όταν αφαιρείτε τη βάση στήριξης από την τηλεόραση, γιατί η τηλεόραση μπορεί να πέσει και να προκληθεί σωματική βλάβη ή να καταστραφεί η ίδια η τηλεόραση. Να είστε προσεκτικοί όταν εργάζεστε με τη βάση στήριξης, για να μην καταστρέψετε την τηλεόραση. Προσέξτε όταν σηκώνετε την τηλεόραση, γιατί η βάση στήριξης δεν είναι ασφαλισμένη και μπορεί να ανατραπεί και να προκληθεί τραυματισμός. Προσέξτε όταν αφαιρείτε τη βάση στήριξης από την τηλεόραση, για να αποτρέψετε την πτώση και την πρόκληση ζημιάς στην επιφάνεια στην οποία βρίσκεται η τηλεόραση.

Τοποθέτηση της τηλεόρασης στον τοίχο

2

3 Σηκώστε την αριστερή και τη δεξιά πλευρά της κονσόλας για στερέωση στον τοίχο με τη βοήθεια των βιδών στερέωσης.

ΣΗΜΕΙΩΣΗ: Οι βίδες τύπου Μ6 και τύπου Μ4 που παρέχονται είναι κατάλληλες για στερέωση σε τοίχο από σκυρόδεμα ή τούβλο. Βεβαιωθείτε ότι το μήκος τους είναι επαρκές για το πάχος του τοίχου.

Εισαγωγή: Sony Corporation

Εισαγωγέας στην ΕΕ: 1-7-1 Konan Minato-ku Tokyo, 108-0075 Ιαπωνία

Κατασκευάζεται στην Κίνα από την Sony Corporation, 123103, Μόσχα, οδός Καραμίσεφσκι, 6

Κατασκευάστηκε στην Κίνα

ΠΡΟΣΟΧΗ!

Απαγορεύεται το κάπνισμα

Μην τοποθετείτε τη συσκευή κοντά σε εύφλεκτα υλικά ή σε χώρους με υψηλή υγρασία. Για να αποφύγετε τον κίνδυνο πυρκαγιάς, μην τοποθετείτε τη συσκευή κοντά σε ανοιχτή φλόγα ή πηγές θερμότητας.

Για τους καπνιστές

ΕΙΔΙΚΟΣ

Εάν αυτές οι οδηγίες δεν τηρηθούν, ενδέχεται να προκληθεί σοβαρός τραυματισμός ή ζημιά στη συσκευή.

Οπή για τον κύριο διακόπτη, απαραίτητη για την εγκατάσταση και τη σύνδεση. Τοποθετήστε τον κύριο διακόπτη στην οπή, όπως φαίνεται στο διάγραμμα.

Εάν ο κύριος διακόπτης δεν είναι κατάλληλος για την οπή, μπορεί να χρειαστεί προσαρμογή. Οι απαραίτητες εργασίες για την εγκατάσταση του διακόπτη πρέπει να γίνουν από εξειδικευμένο προσωπικό.

Οι συσκευές μπορούν να συνδεθούν μόνο μέσω κατάλληλης πρίζας. Εάν ο κύριος διακόπτης δεν είναι κατάλληλος για την οπή και δεν υπάρχει κατάλληλη πρίζα, μπορεί να χρειαστεί αντικατάσταση ή επισκευή. Η οπή πρέπει να είναι προσβάσιμη για τη σύνδεση των συσκευών. (Ανατρέξτε στο εγχειρίδιο για περισσότερες λεπτομέρειες.) Εάν ο κύριος διακόπτης δεν είναι κατάλληλος, μπορεί να χρειαστεί αντικατάσταση ή επισκευή.

Για παιδιά

Τα παιδιά δεν πρέπει να παίζουν με τη συσκευή. Κρατήστε τα μακριά από τη συσκευή και το καλώδιο τροφοδοσίας.

Οι συσκευές πρέπει να διαθέτουν άδεια από τον κατασκευαστή ή εξουσιοδοτημένο τεχνικό.

Εάν η συσκευή δεν διαθέτει άδεια από τον κατασκευαστή ή εξουσιοδοτημένο τεχνικό, μπορεί να χρειαστεί επισκευή ή αντικατάσταση. Για την αντικατάσταση του καλωδίου τροφοδοσίας, απαιτείται ειδικό εργαλείο (189,3 cm (75 ίντσες) για το καλώδιο και κατάλληλο εργαλείο για την αντικατάσταση).

Για την αντικατάσταση του καλωδίου τροφοδοσίας, απαιτείται ειδικό εργαλείο (75 ίντσες (189,3 cm) για το καλώδιο και κατάλληλο εργαλείο για την αντικατάσταση).

Μετά την αντικατάσταση των συσκευών, τα υπολείμματα και άλλα υλικά πρέπει να απορρίπτονται σωστά.

Εάν η συσκευή δεν λειτουργεί σωστά, μπορεί να χρειαστεί επισκευή ή αντικατάσταση.

Μην αντικαθιστάτε τον κύριο διακόπτη χωρίς την κατάλληλη άδεια.

Εάν η συσκευή δεν λειτουργεί σωστά, μπορεί να χρειαστεί επισκευή ή αντικατάσταση του κυρίου διακόπτη.

Μην αντικαθιστάτε τον κύριο διακόπτη με άλλο τύπο.

Αυτός ο κύριος διακόπτης πρέπει να χρησιμοποιείται μόνο με τον συγκεκριμένο τύπο συσκευής. Εάν ο διακόπτης δεν είναι κατάλληλος, μπορεί να χρειαστεί επισκευή ή αντικατάσταση.

Μην τοποθετείτε τον κύριο διακόπτη σε άλλη θέση από αυτή που υποδεικνύεται. Τοποθετήστε τον διακόπτη στη σωστή θέση, σύμφωνα με τις οδηγίες.

Εάν συνεχίσετε να χρησιμοποιείτε τη συσκευή, ενδέχεται να προκληθεί βλάβη ή να τεθεί εκτός λειτουργίας.

Η τηλεόραση δεν πρέπει να εκτίθεται σε βροχή ή υγρασία.

Η τηλεόραση δεν πρέπει να εκτίθεται σε σταγόνες ή πιτσιλιές, ούτε να τοποθετούνται πάνω της αντικείμενα με υγρά.

Ελεύθερος χώρος!

Αυτό το προϊόν ενδέχεται να προκαλέσει βλάβη ή να τεθεί εκτός λειτουργίας.

Κατά την τοποθέτηση σε τοίχο ή τη μεταφορά της τηλεόρασης, μην την κρατάτε από τα καλώδια. Όταν την τοποθετείτε σε τοίχο, φροντίστε να την αφήσετε σε σταθερή θέση. Για να αποφύγετε τραυματισμούς, κρατήστε την τηλεόραση με ασφάλεια.

Μην την τοποθετείτε κοντά σε πηγές θερμότητας.

Μην τοποθετείτε βαριά αντικείμενα πάνω στην τηλεόραση.

Μην τοποθετείτε την τηλεόραση σε χώρο με υψηλή υγρασία. Εάν συνεχίσετε να τη χρησιμοποιείτε, ενδέχεται να προκληθεί βλάβη ή να τεθεί εκτός λειτουργίας.

Μην τοποθετείτε αυτό το προϊόν κοντά σε ιατρικό εξοπλισμό.

Αυτό το προϊόν (ή τα εξαρτήματά του) περιέχει μαγνήτες που μπορεί να επηρεάσουν βηματοδότες ή άλλο ιατρικό εξοπλισμό. Μην τοποθετείτε αυτό το προϊόν κοντά σε τέτοιο εξοπλισμό. Εάν χρησιμοποιείτε βηματοδότη, συμβουλευτείτε τον γιατρό σας πριν τη χρήση.

Φυλάξτε το προϊόν μακριά από παιδιά ή άτομα που δεν μπορούν να το χειριστούν με ασφάλεια.

Αυτό το προϊόν (ή τα εξαρτήματά του) περιέχει μαγνήτες. Οι μαγνήτες μπορεί να προκαλέσουν βλάβη σε καρδιακούς βηματοδότες ή άλλες ιατρικές συσκευές. Εάν έχετε βηματοδότη, συμβουλευτείτε τον γιατρό σας.

Αυτό το προϊόν

Κατά την τοποθέτηση σε τοίχο, εάν η τηλεόραση δεν έχει σταθεροποιηθεί σωστά, μπορεί να πέσει ή να προκαλέσει τραυματισμό. Βεβαιωθείτε ότι η βάση τοίχου είναι ασφαλής. Μην τοποθετείτε την τηλεόραση σε μέρος όπου μπορεί να δεχτεί κραδασμούς.

Καθίσταται οριζόντια κρονστέιν οριζόντιου

Σωλήνες διπλής όψης

ΕΚΚΕΡΤΥ

Κάθε εξάρτημα που τοποθετείται σε αυτούς τους σωλήνες διπλής όψης πρέπει να ασφαλίζεται. Όταν τοποθετείτε το προϊόν σε οριζόντια θέση, να είστε προσεκτικοί κατά την αγορά, την τοποθέτηση και τη μεταφορά του.

Κατά την οριζόντια τοποθέτηση, οι σωλήνες διπλής όψης δεν πρέπει να υπερβαίνουν το μέγιστο μήκος που αναγράφεται στον πίνακα.

Κατά την οριζόντια τοποθέτηση, οι σωλήνες διπλής όψης δεν πρέπει να υπερβαίνουν το μέγιστο μήκος που αναγράφεται στον πίνακα. Εάν τοποθετηθούν σε βάση ή σε ράφι, πρέπει να διασφαλιστεί ότι δεν υπάρχει κίνδυνος ανατροπής ή ολίσθησης.

Τοποθετήστε τους σωλήνες σε σταθερή επιφάνεια, όχι σε ανώμαλη.

Μην τοποθετείτε βαριά αντικείμενα πάνω στους σωλήνες, καθώς μπορεί να προκληθεί ζημιά ή να επηρεαστεί η λειτουργία τους.

Κατά την οριζόντια τοποθέτηση, βεβαιωθείτε ότι το προϊόν είναι σταθερά στερεωμένο σε όλα τα σημεία στήριξης.

Εάν οι βίδες δεν έχουν τοποθετηθεί σωστά, μπορεί να προκληθεί ζημιά στο προϊόν ή να χαλαρώσει. Χρησιμοποιήστε βίδες με διάμετρο τουλάχιστον 8 mm (ή μεγαλύτερη) και στερεώστε τις με κατάλληλο κλειδί.

Βεβαιωθείτε ότι όλα τα εξαρτήματα είναι σωστά τοποθετημένα και ασφαλισμένα. Μην τοποθετείτε πρόσθετα εξαρτήματα που μπορεί να προκαλέσουν ζημιά ή να επηρεάσουν τη λειτουργία.

Ακολουθήστε τις διαδικασίες που αναφέρονται στο εγχειρίδιο για τη σωστή τοποθέτηση.

Εάν οι βίδες έχουν χαλαρώσει ή δεν έχουν τοποθετηθεί σωστά, μπορεί να προκληθεί ζημιά ή να επηρεαστεί η λειτουργία.

Οι βίδες πρέπει να σφίγγονται στα σημεία που υποδεικνύονται.

Εάν δεν τοποθετηθούν σωστά, μπορεί να προκληθεί ζημιά ή να επηρεαστεί η λειτουργία.
