Produkta veids	OLED 4K HDR televizors
Zīmols	Sony
Modelis	XR-65A80L (LCDXR-65A80L)
Ekrāna izmērs	65 collas (165 cm diagonāli)
Displeja tehnoloģija	OLED ar Cognitive Processor XR
Izšķirtspēja	4K Ultra HD (3840 x 2160 pikseļi)
Izmēri (ar statīvu)	1448 × 851 × 342 mm (G × A × D)
Izmēri (bez statīva)	1448 × 836 × 52 mm (G × A × D)
Svars (ar statīvu)	aptuveni 24,5 kg
Svars (bez statīva)	aptuveni 22,5 kg
Enerģijas padeve	220-240 V maiņstrāva, 50/60 Hz
Elektrības patēriņš	359 W (maks.), 0,5 W gaidīšanas režīmā
Galvenās funkcijas	Smart TV (Google TV), Dolby Vision, Dolby Atmos, AirPlay 2, iebūvēts Chromecast, saderīgs ar Alexa
Savienojamība	4x HDMI (1 eARC), 2x USB, Wi-Fi, Bluetooth, Ethernet, optiskā audio izeja, austiņu ligzda
Sienas stiprinājums	VESA 300 × 300 mm (nepieciešams īpašs stiprinājums SU-WL850)
Uzstādīšana pie sienas	Obligāti jāveic sertificētam speciālistam
Apkope un tīrīšana	Tīrīt ar mīkstu, sausu drānu. Neizmantot ķīmiskus līdzekļus.
Drošība	Neaizsprostot ventilācijas atveres. Izvairīties no triecieniem. Nepakļaut ūdens iedarbībai.
Rezerves daļas un remontējamība	Remontējamības indekss: 7,9/10. Rezerves daļas pieejamas 7 gadus pēc ražošanas beigām.
Vispārīga informācija	Lietošanas instrukcija pieejama 30 valodās. Ražotāja garantija 2 gadi.

Bieži uzdotie jautājumi - LCDXR-65A80L SONY

Vai televizoru var uzstādīt pie sienas pašam?

Nē, Sony stingri iesaka izmantot sertificētu uzstādītāju. Uzstādīšanai jāzina sienas izturība un jāizmanto īpašais stiprinājums SU-WL850. Nepareiza uzstādīšana var izraisīt televizora krišanu un smagus savainojumus.

Kāds ir televizora svars?

Televizora XR-65A80L svars ar statīvu ir aptuveni 24,5 kg. Bez statīva tas sver aptuveni 22,5 kg.

Kādi ir televizora izmēri?

Izmēri ar statīvu ir 1448 × 851 × 342 mm (G × A × D). Bez statīva biezums samazinās līdz 52 mm.

Kā tīrīt OLED ekrānu?

Izmantojiet mīkstu, sausu drānu (mikrošķiedru) putekļu noņemšanai. Traipiem nedaudz samitriniet drānu ar destilētu ūdeni. Nekad neizmantojiet ķīmiskus līdzekļus, spirtu vai abrazīvus tīrīšanas līdzekļus.

Kādi kabeļi ir nepieciešami savienojumam?

Televizors tiek piegādāts ar strāvas vadu. HDMI, antennas vai optiskie kabeļi nav iekļauti. Sagatavojiet saderīgus kabeļus savām ierīcēm.

Vai sienas stiprinājumu SU-WL850 var izmantot citiem televizoriem?

Nē, šis stiprinājums ir paredzēts tikai Sony A8xL un A8xEL sērijas modeļiem (55, 65, 77 collas). Lietošana ar citu televizoru var izraisīt savainojumus vai bojājumus.

Kāds ir urbšanas caurumu dziļums sienas stiprinājumam?

Ģipškartonam urbiet caurumus ar diametru 5,5 mm un dziļumu 75 mm. Betonam izmantojiet urbjmašīnu ar 10 mm diametru un tādu pašu dziļumu.

Vai televizors ir saderīgs ar balss palīgiem?

Jā, tajā ir iebūvēts Google Assistant un tas ir saderīgs ar Amazon Alexa. Mikrofons ir pieejams balss komandām (izņemot modeļus bez kameras).

Ko darīt, ja televizors neieslēdzas?

Pārliecinieties, ka strāvas vads ir pareizi pievienots un kontaktligzda darbojas. Mēģiniet nospiest televizora barošanas pogu. Ja nekas nenotiek, sazinieties ar Sony atbalstu.

Kur atrast rezerves daļas?

Rezerves daļas ir pieejamas Sony pilnvarotajos izplatītājos 7 gadus pēc ražošanas beigām. Apmeklējiet Sony oficiālo vietni, lai atrastu remonta centru.

LIETOŠANAS INSTRUKCIJA LCDXR-65A80L SONY

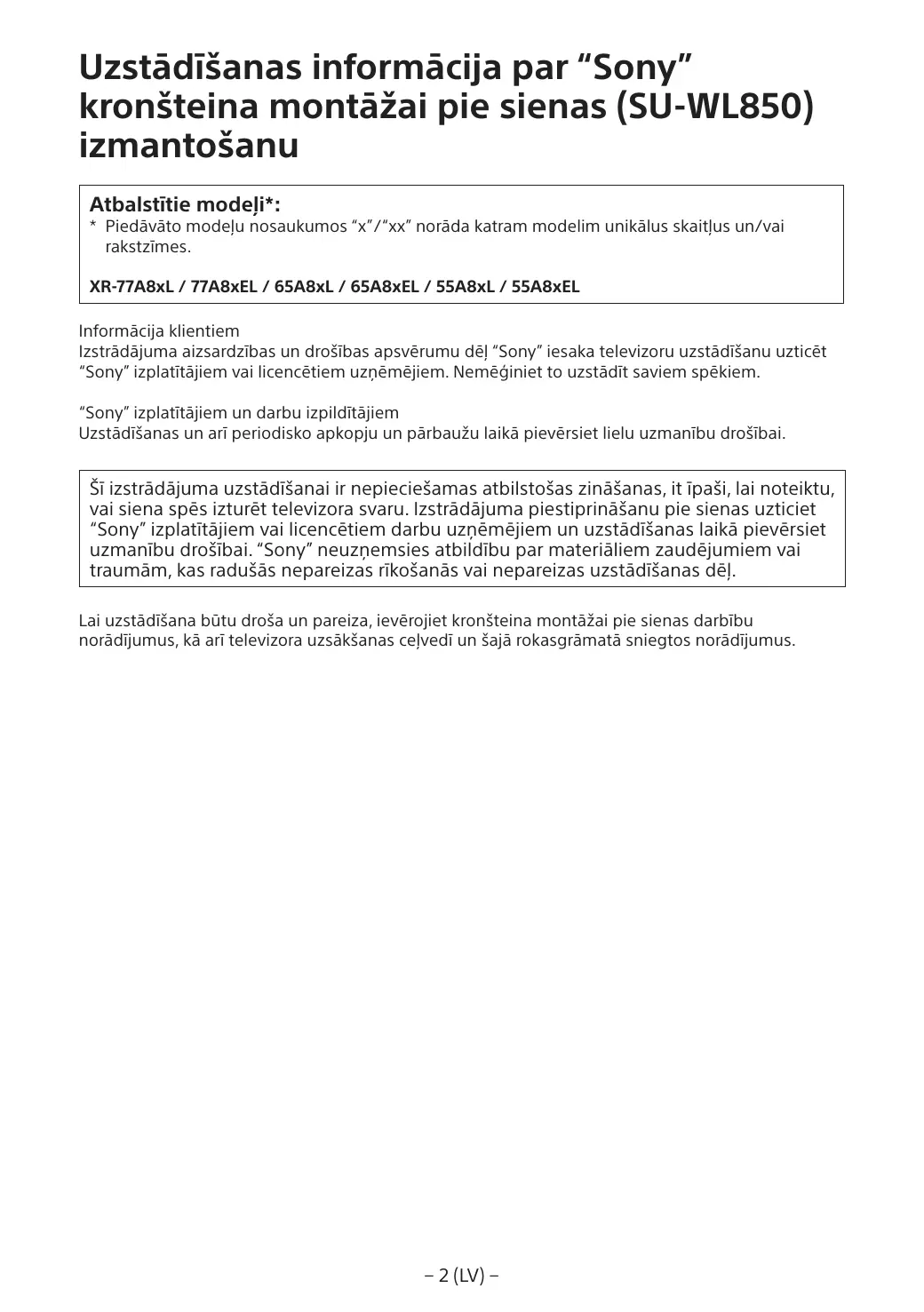

Uzstādīšanas informācija par "Sony" kronšteina montāžai pie sienas (SU-WL850) izmantošanu

Atbalstītie modeļi*:

• Piedāvāto modeļu nosaukumos "x"/"xx" norāda katram modelim unikālus skaitļus un/vai rakstzīmes.

XR-77A8xL / 77A8xEL / 65A8xL / 65A8xEL / 55A8xL / 55A8xEL

Informācija klientiem

Izstrādājuma aizsardzības un drošības apsvērumu dēļ "Sony" iesaka televizora uzstādīšanu uzticēt

"Sony" izplatītājiem vai licencētiem uzņēmumiem. Nemēģiniet to uzstādīt saviem spēkiem.

"Sony" izplatītājiem un darbu izpildītājiem

Uzstādīšanas un arī periodisko apkopju un pārbaužu laikā pievērsiet lielu uzmanību drošībai.

Šī izstrādājuma uzstādīšanai ir nepieciešamas atbilstošas zināšanas, it īpaši, lai noteiktu, vai siena spēj izturēt televizora svaru. Izstrādājuma piestiprināšanu pie sienas uzticiet "Sony" izplatītājiem vai licencētiem darbu uzņēmējiem un uzstādīšanas laikā pievērsiet uzmanību drošībai. "Sony" neuzņemsies atbildību par materiāliem zaudējumiem vai traumām, kas radušās nepareizas rīkošanās vai nepareizas uzstādīšanas dēļ.

Lai uzstādīšana būtu droša un pareiza, ievērojiet kronšteina montāžai pie sienas darbību norādījumus, kā arī televizora uzstādīšanas ceļvedi un šajā rokasgrāmatā sniegtos norādījumus.

Šajā lietošanas rokasgrāmatā paskaidrots, kā pareizi apieties ar izstrādājumu un kas jāņem vērā, lai izvairītos no negadījumiem. Jums ir noteikti pilnībā jāizlasa, jāizprot un jāievēro visas šajā lietošanas rokasgrāmatā sniegtās norādes. Pretējā gadījumā jūs riskējat gūt nopietnas traumas, sabojāt īpašumu, un garantija var tikt atcelta. Saglabājiet šo rokasgrāmatu, lai vajadzības gadījumā varētu to pārskatīt.

Visi "Sony" izstrādājumi ir radīti, domājot par drošību. Taču, ja izstrādājums tiek izmantots nepareizi, jūs varat gūt nopietnas traumas, kuras rada uguns, strāvas trieciens un ierīces apgāšanās vai nokrišana. Noteikti ievērojiet drošības norādes, lai izvairītos no šādiem negadījumiem.

UZMANĪBU!

Specializēti izstrādājumi

Šo kronšteinu montāžai pie sienas ir paredzēts lietot ar noteiktiem televizoriem. Lai noskaidrotu iespējas izmantot kronšteinu montāžai pie sienas, skatiet šī televizora atsauces ceļvedi.

BRĪDINĀJUMS!

Neievērojot turpmākās norādes, var gūt smagas vai nāvējošas traumas apdegšanas, strāvas trieciena vai ierīces nokrišanas rezultātā.

Uzticiet uzstādīšanu licencētiem līgumstrādniekiem un raugieties, lai uzstādīšanas laikā tuvumā neatrastos mazi bērni.

Ja kronšteins montāžai pie sienas vai televizors nav uzstādīts pareizi, var notikt tālāk minētie negadījumi. Uzstādīšanu noteikti uzticiet licencētiem līgumstrādniekiem.

• Televizors var nokrist un radīt jums nopietnas traumas, piemēram, nobrāzumus vai lūzumus. Ja siena, pie kuras piestiprināts kronšteins montāžai pie sienas, ir nestabila, nelīdzena vai tā nav perpendikulāra attiecībā pret grīdu, ierīce var nokrist un radīt traumas vai sabojāt īpašumu. Sienai jāspēj noturēt svaru, kas vismaz sešas reizes pārsniedz televizora svaru. (Sava televizora svaru skatiet televizora atsauces ceļvedī.) Ja kronšteins montāžai pie sienas nav pienācīgi piestiprināts, konstrukcija var nokrist un radīt traumas vai sabojāt īpašumu.

Televizora pārvietošanu vai noņemšanu no kronšteina noteikti uzticiet licencētiem līgumstrādniekiem.

Ja televizoru pārvieto vai noņem nelicencētas personas, tas var nokrist un radīt traumas vai materiālus zaudējumus. Liela televizora pārvietošana jāveic diviem vai vairāk cilvēkiem (ja ekrāna diagonāle ir 189,3 cm (75 collas) vai vairāk - trim vai vairāk cilvēkiem) (izņemot Ēģipti).

Liela televizora pārvietošana jāveic diviem vai vairāk cilvēkiem (ja ekrāna diagonāle ir 75 collas (189,3 cm) vai vairāk - trim vai vairāk cilvēkiem) (tikai Ēģiptē).

Kad televizors ir piestiprināts pie kronšteina, neizskrūvējiet skrūves u. c.

Pretējā gadījumā televizors var nokrist un radīt traumas vai materiālus zaudējumus.

Nepārveidojiet kronšteina montāžai pie sienas detaļas.

Pretējā gadījumā kronšteins montāžai pie sienas var nokrist un radīt traumas vai sabojāt īpašumu.

Pie kronšteina piestipriniet tikai tam paredzētas ierīces.

Šo kronšteinu montāžai pie sienas paredzēts lietot tikai ar norādīto izstrādājumu. Uzstādot neapstiprinātas ierīces, tās var nokrist vai salūzt un radīt jums traumas vai materiālus zaudējumus.

Kronšteinu montāžai pie sienas nenoslogojiet ne ar ko citu, kā tikai ar televizoru.

Nekratiet televizoru pa kreisi/labi, uz augšu/leju.

Pretējā gadījumā televizors var nokrist un radīt traumas vai materiālus zaudējumus.

Neatspiedieties pret televizoru vai nekarājieties pie tā.

Neatspiedieties pret televizoru vai nekarājieties pie tā, jo tas var uzkrist jums virsū un radīt nopietnas traumas.

UZMANĪBU!

Neievērojot tālāk norādītās instrukcijas, jums var rasties traumas vai materiālie zaudējumi.

Uzstādot kronšteinu montāžai pie sienas vai pagriežot televizoru, rīkojieties uzmanīgi, lai nesaspiestu pirkstus. - Pagriežot televizoru, rīkojieties uzmanīgi, lai nesaspiestu pirkstus. - Neizmantotās detaļas noglabājiet drošā vietā turpmākai lietošanai.

Uzglabājiet tās bērniem nepieejamā vietā.

Tīrot vai veicot apkopi, nepielietojiet pārāk daudz spēka.

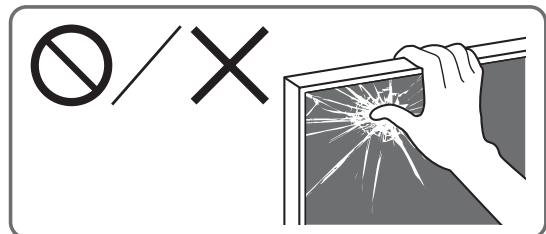

Darbojoties ar televizora augšpusi, nepielietojiet pārāk daudz spēka. Pretējā gadījumā televizors var nokrist un radīt traumas vai materiālus zaudējumus.

Nenovietojiet šo izstrādājumu medicīnas iekārtu tuvumā.

Šajā izstrādājumā (tostarp piederumos) ir magnēts(-i), kas var radīt traucējumus elektrokardiostimulatoriem, programmējamiem šuntu vārstiem hidrocefālijas ārstēšanai un citām medicīnas iekārtām. Nenovietojiet šo izstrādājumu tādu personu tuvumā, kuras izmanto minētās medicīnas iekārtas. Ja lietojat kādu no šīm medicīnas iekārtām, konsultējieties ar ārstu pirms šī izstrādājuma lietošanas.

Uzglabājiet bērniem un citām uzraugāmām personām nepieejamā vietā.

Šajā izstrādājumā (tostarp piederumos) ir magnēts(-i). Norijot magnētu(-us), var rasties smags kaitējums, piemēram, nosmakšanas risks vai zarnu bojājumi. Ja magnēts(-i) ir norīts(-i), nekavējoties meklējiet medicīnisku palīdzību.

Noderīga informācija

Ja televizors uz kronšteina montāžai pie sienas ir piestiprināts uz ilgu laiku, siena aiz televizora atkarībā no sienas materiāla var iekrāsoties citā krāsā, vai arī var atlīmēties tapetes. - Kad kronšteins montāžai pie sienas tiek noņemts, sienā paliek skrūvju caurumi. - Nelietojiet kronšteinu montāžai pie sienas vietās, kur uz to var iedarboties mehāniskas vibrācijas.

Kronšteina montāžai pie sienas uzstādīšana

Informācija "Sony" izplatītājiem

BRĪDINĀJUMS!

Tālākās instrukcijas paredzētas tikai "Sony" izplatītājiem. Noteikti izlasiet iepriekš norādīto drošības informāciju un ievērojiet drošību, kad uzstādāt, apkopjat vai pārbaudāt šo izstrādājumu.

Neuzstādiet kronšteinu montāžai pie sienas vietās, kur televizora stūri vai sāni pēc tam būs izvirzīti no uzstādīšanas virsmas.

Neuzstādiet kronšteinu montāžai pie sienas vietās, kur televizora stūri vai sāni pēc tam būs izvirzīti no uzstādīšanas virsmas, piemēram, pie kolonnas. Ja cilvēks vai priekšmets ieduras pret izvirzītajiem televizora sāniem vai stūriem, var rasties traumas vai materiāli zaudējumi.

Neuzstādiet televizoru virs vai zem gaisa kondicionētāja.

Ja uz televizora nonāk ūdens vai uz to ilgstoši tiek pūsta gaisa plūsma no kondicionētāja, var rasties aizdegšanās vai strāvas trieciena risks, vai televizors var sākt darboties nepareizi.

Kronšteinu montāžai pie sienas noteikti uzstādiet pareizi un ievērojiet šajā lietošanas rokasgrāmatā sniegtās norādes.

Ja kāda no skrūvēm ir vaļīga vai izkritusi, kronšteins montāžai pie sienas var nokrist un radīt traumas vai sabojāt īpašumu. Noteikti izmantojiet sienas materiāliem atbilstošas skrūves un uzstādiet ierīci droši, izmantojot četras 8 mm diametra (vai līdzvērtīgas) skrūves.

Piegādātās skrūves un stiprinājuma detaļas izmantojiet pareizi, kā norādīts šajā lietošanas rokasgrāmatā. Izmantojot citas detaļas, televizors var nokrist un tikt bojāts vai radīt traumas.

Kronšteinu samontējiet, ievērojot lietošanas rokasgrāmatā norādīto procesu.

Ja kāda no skrūvēm ir vaļīga vai izkritusi, televizors var nokrist un tikt bojāts vai arī radīt traumas.

Kārtīgi pievelciet skrūves paredzētajās vietās.

Pretējā gadījumā televizors var nokrist un tikt bojāts vai arī radīt traumas citiem.

Pretējā gadījumā televizors var nokrist un radīt traumas.

Kad televizors ir uzstādīts, cieši nostipriniet vadus.

Ja cilvēki vai priekšmeti sapīsies vados, tas var radīt traumas cilvēkiem vai bojāt televizoru.

Nesaspiediet maiņstrāvas vadu vai savienojuma kabeli.

Ja maiņstrāvas vads vai savienojuma kabelis ir iespiests starp kronšteinu un sienu, vai ar spēku tiek locīts vai vērpts, iekšējie vadi var atsegties un radīt īssavienojumu vai strāvas caursiti. Tas var izraisīt aizdegšanos vai strāvas triecienu.

Skrūves kronšteina montāžai pie sienas nav iekļautas komplektā.

Piestiprinot kronšteinu montāžai pie sienas, izmantojiet skrūves, kas piemērotas sienas materiālam un uzbūvei.

Pirms darba uzsākšanas

• Šajā rokasgrāmatā attēlotā televizora attēla uzdevums ir sniegt skaidrus un saprotamus paskaidrojumus par to darbību. Šī iemesla dēļ ilustrācijas var atšķirties no jūsu faktiskā televizora.

No kāda materiāla ir veidota siena?

Pirmkārt, pārbaudiet, no kāda materiāla ir siena, kur vēlaties piestiprināt televizoru.

Ģipša siena ar profiliem

Noderīga informācija

• Maksimālais ģipša sienas biezums: 16 mm.
• Pārliecinieties, ka iekšējais koka profila izmērs ir vismaz 51 mm × 102 mm vispārīgos gadījumos vai 38 mm × 89 mm nomināli.
• Raugiet, lai minimālais attālums starp stiprinājumiem horizontālā virzienā būtu 406 mm.

Liets betons vai betona bloki

Noderīga informācija

• Uzstādiet kronšteinu montāžai pie sienas tieši pie lietā betona sienas.
• Pārliecinieties, ka lietā betona sienas biezums ir vismaz 203 mm.
• Pārliecinieties, ka atsevišķo betona bloku izmērs ir vismaz 203 mm × 203 mm × 406 mm.

Detaļu pārbaude

Komplektā ar SU-WL850

• Pārbaudiet, vai iekļautas visas detaļas.

WM1 (×1)	WM2 (×1)	WM3 (×4)
M6 (×4)	WT1 (×6)

Komplektā ar televizoru

Sagatavošanās uzstādīšanai

• Pirms uzstādīšanas sagatavojiet televizora atsauces ceļvedi un uzsākšanas ceļvedi.
• Pārbaudiet televizora uzstādīšanas pozīciju.
• Sagatavojiet četras 8 mm diametra skrūves un četras atbilstošas paplāksnes (neietilpst komplektā). Izvēlieties skrūves, kas piemērotas sienas materiālam.
• Sagatavojiet šādus instrumentus:

*1	5,5 mm 10 mm
*2		1,5 N·m {15 kgf·cm}	*3
	*2 (x4)	*4 (x4) 8 mm × 60 mm	*4 (x4)

*1 Tikai ģipškartona sienām ar profiliem

2 Tikai lietam betonam vai betona blokam 3 Atkarībā no modeļa *4 Pievērsiet uzmanību, izvēloties skrūves un paplāksnes

A Kronšteina montāžai pie sienas piestiprināšana pie ģipškartona sienas ar profiliem

Kronšteina montāžai pie sienas uzstādīšana

1 Izvēlieties uzstādīšanas vietu.

Pārbaudiet, vai siena ir pietiekami liela un spēj noturēt svaru, kas vienāds ar vismaz seškāršu televizora svaru.

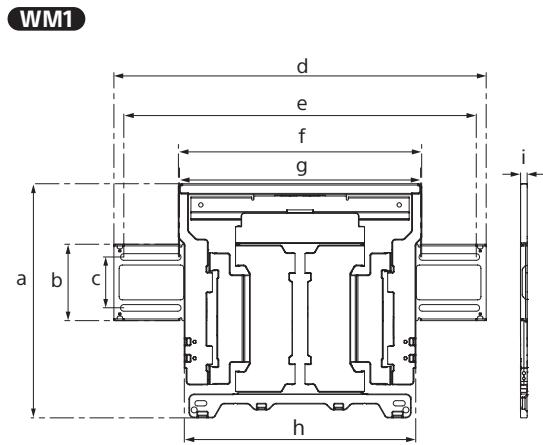

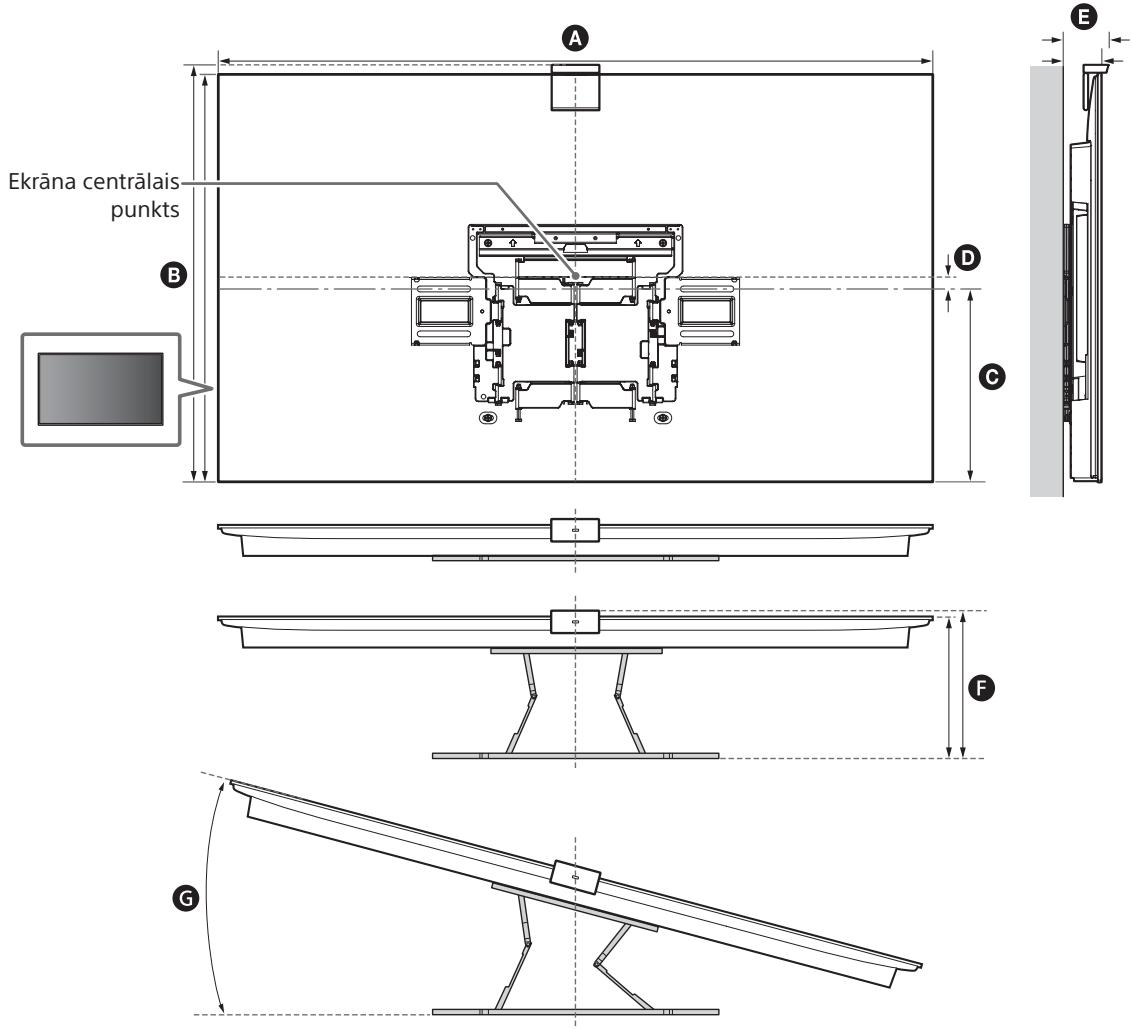

• Skatīt "Kronšteina montāžai pie sienas uzstādīšanas izmēri" 18. lpp.
• Televizora svaru skatiet televizora atsauces ceļvedī.

Piezīme

• Pēc televizora uzstādīšanas pie sienas tas augšējā daļā nedaudz sasveras uz priekšu.
• Mēs iesakām pārbaudīt televizora novietojumu paredzētajā skatīšanās vidē.

2

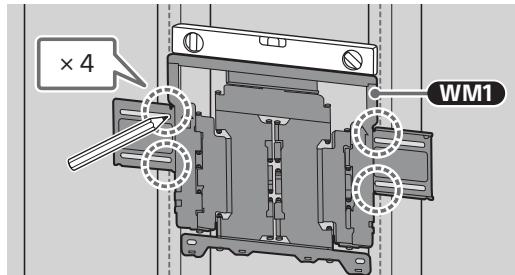

3 Pielieciet WM1 pie sienas un iezīmējiet caurumu vietas uz profiliem.

Piezīme

• Izmantojiet līmeņrādi, lai pārliecinātos, vai WM1 ir uzstādīts taisni.

4 Augšējo atzīmju vietās izveidojiet palīgurbumus.

Pārliecinieties, ka vieta uz sienas, kur tiks urbtas atveres, ir pietiekami izturīga, lai spētu izturēt vismaz seškārtīgu televizora svaru.

Piezīme

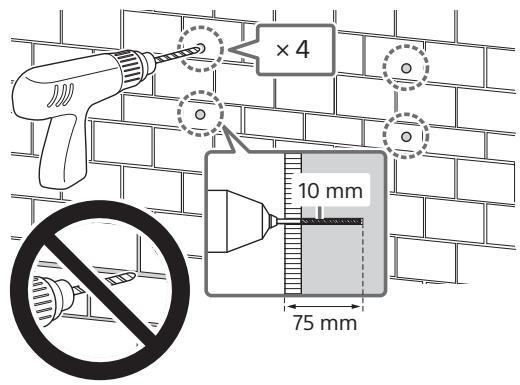

Palīgurbumi jāveic 75 mm dziļumā, izmantojot 5,5 mm diametra urbi.

5 Nostipriniet WM1 pie sienas, izmantojot piemērotas skrūves (neietilpst komplektā) un paplāksnes (neietilpst komplektā).

Piezīme

• Izmantojiet līmeņrādi, lai pārliecinātos, vai WM1 ir uzstādīts taisni.

Brīdinājums

• Nepievelciet koka skrūvi 8mm × 60mm pārāk stingri. Neatbilstīga pievilkšana var mazināt koka skrūves 8mm × 60mm saturēšanas spēku.

6 Apakšējo atzīmju vietās izveidojiet palīgurbumus. (Norādījumus par urbi skatiet 4. punktā.)

Sagatavošanās televizora uzstādīšanai

Piezīme

• Izskrūvētās skrūves un neizmantotās daļas noteikti uzglabājiet drošā, bērniem nepieejamā vietā.

Televizora uzstādīšana pie sienas pēc izņemšanas no iepakojuma*

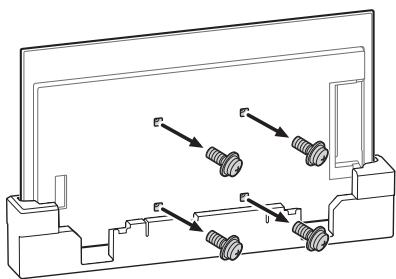

• Tikai dažiem reģioniem/valstīm/modeļiem. 1 Izskrūvējiet televizora aizmugurē esošās skrūves.

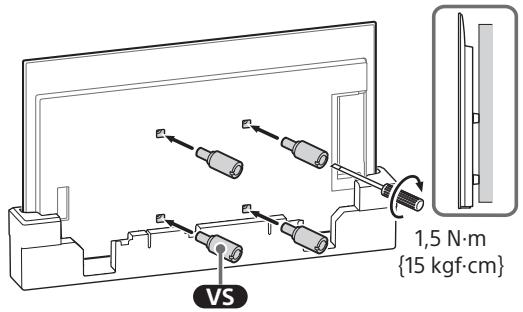

2 Pievienojiet stiprinājumu montāžai pie sienas VS (ietilpst televizora komplektā) televizora aizmugurē (lai tas atrastos paralēli sienai).

Piezīme

• Pārliecinieties, vai stiprinājums montāžai pie sienas VS ir rūpīgi piestiprināts televizoram. Lai pievienotu stiprinājumu montāžai pie sienas VS, izmantojiet tikai plakano skrūvgriezi. Izmantojot citu instrumentu, iespējams pārmērīgi pievilkt stiprinājumu montāžai pie sienas VS un sabojāt televizoru.

3 Nostipriniet WM2 pie televizora, izmantojot M6.

Televizora uzstādīšana pie sienas no galda statīva

1 Noņemiet pieslēgvietu paneļa pārsegu.

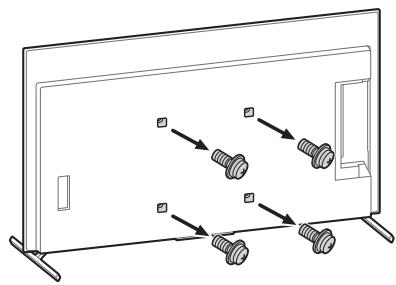

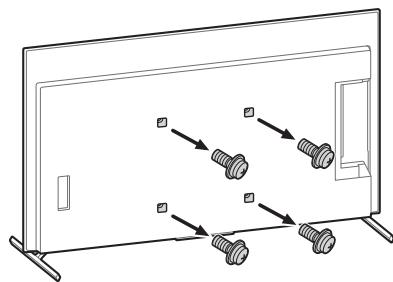

2 Izskrūvējiet televizora aizmugurē esošās skrūves.

3 Pievienojiet stiprinājumu montāžai pie sienas VS (ietilpst televizora komplektā) televizora aizmugurē (lai tas atrastos paralēli sienai).

Piezīme

• Pārliecinieties, vai stiprinājums montāžai pie sienas VS ir rūpīgi piestiprināts televizoram. Lai pievienotu stiprinājumu montāžai pie sienas VS, izmantojiet tikai plakano skrūvgriezi. Izmantojot citu instrumentu, iespējams pārmērīgi pievilkt stiprinājumu montāžai pie sienas VS un sabojāt televizoru.

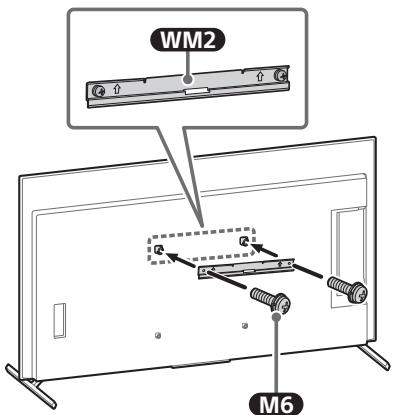

4 Nostipriniet WM2 pie televizora, izmantojot M6.

5 Atvienojiet no televizora galda statīvu.

• Noņemiet galda statīva puses pa vienai. Stingri turiet galda statīvu ar abām rokām, kamēr palīgi paceļ televizoru.

• Atkārtojiet iepriekšējo darbību un noņemiet galda statīva otru pusi.

Piezīme

Lai atvienotu galda statīvu, nepieciešama vismaz trīs cilvēku palīdzība. - Galda statīvu nedrīkst atvienot no televizora ar pārmērīgu spēku, jo tādējādi televizors var nokrist un radīt traumas vai televizora bojājumus. - Veicot darbības ar galda statīvu, ievērojiet piesardzību, lai novērstu televizora bojājumus. Ja galda statīvs nav nostiprināts, uzmanieties, ceļot televizoru, jo statīvs var gāzties un radīt traumas. - Uzmanieties, noņemot televizoram galda statīvu, lai nepieļautu televizora apgāšanos un virsmas, uz kuras balstās televizors, sabojāšanu.

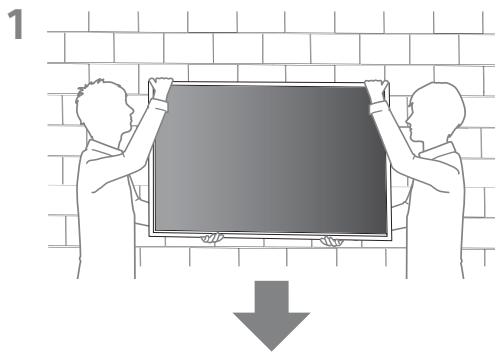

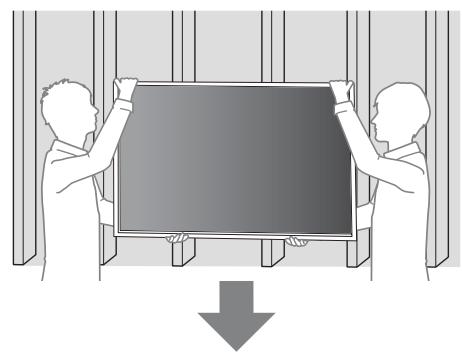

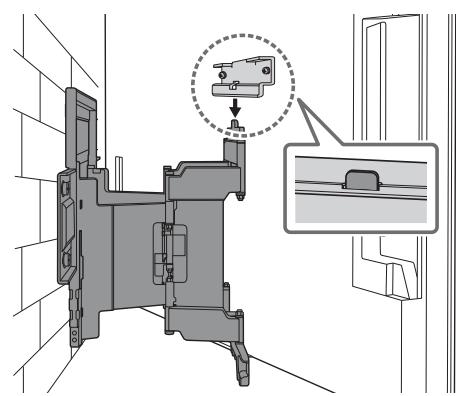

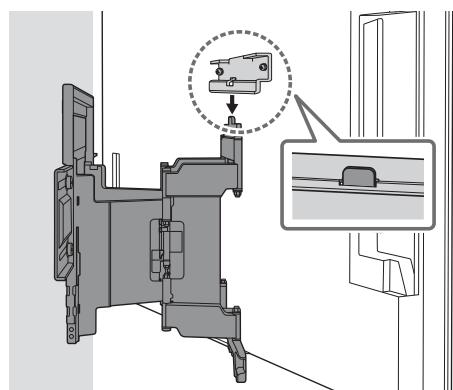

Televizora piestiprināšana pie sienas

1

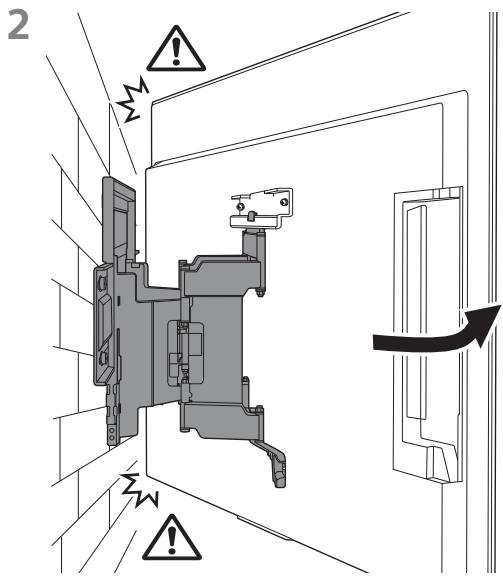

2 Nepiestipriniet WM3 uz uzlīmēm.

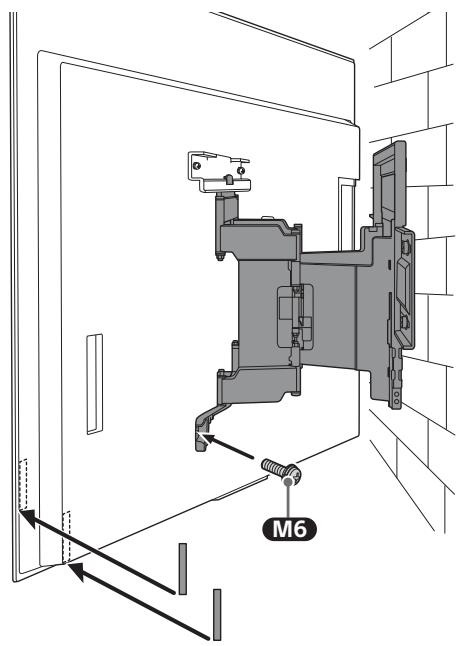

3 Pieskrūvējiet kronšteina montāžai pie sienas labo un kreiso pusi, izmantojot M6, un piestipriniet WM3.

Piezīme

4

5 Pārvietojot televizoru, cieši satveriet to no apakšas.

- Atkarībā no pievienoto kabeļu veida un skaita televizoru var nebūt iespējams pārvietot tuvu sienai. Tas nav darbības traucējums.

Piezīme

6

BRĪDINĀJUMS!

• Liela televizora pārvietošana jāveic diviem vai vairāk cilvēkiem (ja ekrāna diagonāle ir 189,3 cm (75 collas) vai vairāk - trim vai vairāk cilvēkiem) (izņemot Čīli).
• Liela televizora pārvietošana jāveic diviem vai vairāk cilvēkiem (ja ekrāna diagonāle ir 75 collas (189,3 cm) vai vairāk - trim vai vairāk cilvēkiem) (tikai Čīlē).

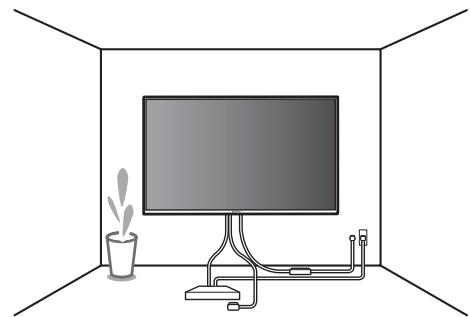

Pārliecinieties, vai uzstādīšana veiksmīgi pabeigta

Pārliecinieties par tālāko.

• Vads un kabelis nav savērpts vai sapīts.

BRĪDINĀJUMS!

Ja maģistrālās strāvas vads tiek novietots nepareizi, var rasties īssavienojums, kas var izraisīt aizdegšanos vai strāvas triecienu. Drošības labad noteikti pārliecinieties, vai uzstādīšana paveikta pareizi.

Cita informācija

Noņemot televizoru, veiciet uzstādīšanas darbības pretējā secībā.

BRĪDINĀJUMS!

• Liela televizora pārvietošana jāveic diviem vai vairāk cilvēkiem (ja ekrāna diagonāle ir 189,3 cm (75 collas) vai vairāk - trim vai vairāk cilvēkiem) (izņemot Ēģipti).
• Liela televizora pārvietošana jāveic diviem vai vairāk cilvēkiem (ja ekrāna diagonāle ir 75 collas (189,3 cm) vai vairāk - trim vai vairāk cilvēkiem) (tikai Ēģiptē).

B Kronšteina montāžai pie sienas - nostiprināšana pie lieta betona vai betona blokiem

Kronšteina montāžai pie sienas uzstādīšana

1 Izvēlieties uzstādīšanas vietu.

Pārbaudiet, vai siena ir pietiekami liela un spēj noturēt svaru, kas vienāds ar vismaz seškārtīgu televizora svaru.

• Skatīt "Kronšteina montāžai pie sienas uzstādīšanas izmēri" 18. lpp.
• Televizora svaru skatiet televizora atsauces ceļvedī.

Piezīme

• Pēc televizora uzstādīšanas pie sienas tā augšējā daļa nedaudz sasveras uz priekšu.
• Mēs iesakām pārbaudīt televizora novietojumu paredzētajā skatīšanās vidē.

Pārliecinieties, ka vieta uz sienas, kur tiks urbtas atveres, ir pietiekami izturīga, lai spētu izturēt vismaz seškārtīgu televizora svaru.

Piezīme

Palīgurbumi jāveic 75 mm dziļumā, izmantojot 10 mm diametra urbi.

5 Nostipriniet WM1 pie sienas, izmantojot piemērotas skrūves (neietilpst komplektā) un paplāksnes (neietilpst komplektā).

Piezīme

• Izmantojiet līmeņrādi, lai pārliecinātos, vai WM1 ir uzstādīts taisni.

Brīdinājums

• Nepievelciet koka skrūvi 8mm × 60mm pārāk stingri. Neatbilstoša pievilkšana var mazināt koka skrūves 8mm × 60mm saturēšanas spēku.

6 Izvelciet kronšteina sviru līdz galam.

Sagatavošanās televizora uzstādīšanai

Piezīme

• Izskrūvētās skrūves un neizmantotās daļas noteikti uzglabājiet drošā, bērniem nepieejamā vietā.

Televizora uzstādīšana pie sienas pēc izņemšanas no iepakojuma*

• Tikai dažiem reģioniem/valstīm/modeļiem. 1 Izskrūvējiet televizora aizmugurē esošās skrūves.

2 Pievienojiet stiprinājumu montāžai pie sienas VS (ietilpst televizora komplektā) televizora aizmugurē (lai tas atrastos paralēli sienai).

Piezīme

• Pārliecinieties, vai stiprinājums montāžai pie sienas VS ir rūpīgi piestiprināts televizoram. Lai pievienotu stiprinājumu montāžai pie sienas VS, izmantojiet tikai plakano skrūvgriezi. Izmantojot citu instrumentu, iespējams pārmērīgi pievilkt stiprinājumu montāžai pie sienas VS un sabojāt televizoru.

3 Nostipriniet WM2 pie televizora, izmantojot M6.

Televizora uzstādīšana pie sienas no galda statīva

1 Noņemiet pieslēgvietu paneļa pārsegu.

2 Izskrūvējiet televizora aizmugurē esošās skrūves.

3 Pievienojiet stiprinājumu montāžai pie sienas VS (ietilpst televizora komplektā) televizora aizmugurē (lai tas atrastos paralēli sienai).

Piezīme

• Pārliecinieties, vai stiprinājums montāžai pie sienas VS ir rūpīgi piestiprināts televizoram. Lai pievienotu stiprinājumu montāžai pie sienas VS, izmantojiet tikai plakano skrūvgriezi. Izmantojot citu instrumentu, iespējams pārmērīgi pievilkt stiprinājumu montāžai pie sienas VS un sabojāt televizoru.

4 Nostipriniet WM2 pie televizora, izmantojot M6.

5 Atvienojiet no televizora galda statīvu.

• Noņemiet galda statīva puses pa vienai. Stingri turiet galda statīvu ar abām rokām, kamēr palīgi paceļ televizoru.

• Atkārtojiet iepriekšējo darbību un noņemiet galda statīva otru pusi.

Piezīme

Lai atvienotu galda statīvu, nepieciešama vismaz trīs cilvēku palīdzība. - Galda statīvu nedrīkst atvienot no televizora ar pārmērīgu spēku, jo tādējādi televizors var nokrist un radīt traumas vai televizora bojājumus. - Veicot darbības ar galda statīvu, ievērojiet piesardzību, lai novērstu televizora bojājumus. Ja galda statīvs nav nostiprināts, uzmanieties, ceļot televizoru, jo statīvs var gāzties un radīt traumas. - Uzmanieties, noņemot televizoram galda statīvu, lai nepieļautu televizora apgāšanos un virsmas, uz kuras balstās televizors, sabojāšanu.

Televizora piestiprināšana pie sienas

3 Pieskrūvējiet kronšteina montāžai pie sienas labo un kreiso pusi, izmantojot M6, un piestipriniet WM3.

Piezīme Nepiestipriniet WM3 uz uzlīmēm.

5 Pārvietojot televizoru, cieši satveriet to no apakšas.

Piezīme

• Atkarībā no pievienoto kabeļu veida un skaita televizoru var nebūt iespējams pārvietot tuvu sienai. Tas nav darbības traucējums.

BRĪDINĀJUMS!

• Liela televizora pārvietošana jāveic diviem vai vairāk cilvēkiem (ja ekrāna diagonāle ir 189,3 cm (75 collas) vai vairāk - trim vai vairāk cilvēkiem) (izņemot Čipti).
• Liela televizora pārvietošana jāveic diviem vai vairāk cilvēkiem (ja ekrāna diagonāle ir 75 collas (189,3 cm) vai vairāk - trim vai vairāk cilvēkiem) (tikai Čipte).

Pārliecinieties, vai uzstādīšana veiksmīgi pabeigta

Pārliecinieties par tālāko.

• Vads un kabelis nav savērpts vai sapiests.

BRĪDINĀJUMS!

Ja maiņstrāvas vads tiek novietots nepareizi, var rasties īssavienojums, kas var izraisīt aizdegšanos vai strāvas triecienu. Drošības labad noteikti pārliecinieties, vai uzstādīšana paveikta pareizi.

Cita informācija

Noņemot televizoru, veiciet uzstādīšanas darbības pretējā secībā.

BRĪDINĀJUMS!

• Liela televizora pārvietošana jāveic diviem vai vairāk cilvēkiem (ja ekrāna diagonāle ir 189,3 cm (75 collas) vai vairāk - trim vai vairāk cilvēkiem) (izņemot Ēģipti).
• Liela televizora pārvietošana jāveic diviem vai vairāk cilvēkiem (ja ekrāna diagonāle ir 75 collas (189,3 cm) vai vairāk - trim vai vairāk cilvēkiem) (tikai Ēģiptē).

Specifikācijas

Izmēri: (aptuveni) [mm]

a : 354

b : 116

c : 77

d: 563

e: 533

f: 370

g: 368

h: 350

i: 11

Svars (pamatne): (aptuveni) [kg] 3,0

Konstrukcija un specifikācijas var tikt mainītas bez iepriekšēja brīdinājuma.

Atsauces

Kronšteina montāžai pie sienas uzstādīšanas izmēri

Izmēri tabulā var nedaudz mainīties atkarībā no uzstādīšanas.

Ar kameru (mm)

Modela nosaukums	A	B	C	D	E	F*	G* (°)
XR-77A8xEL	1722	1013	340	165	78	281	15
XR-65A8xEL	1448	851	342	82	77	281	18
XR-55A8xEL	1227	727	342	20	77	281	19

* (Apm.)

Bez kameras (mm)

Modela nosaukums	A	B	C	D	E	F*	G* (°)
XR-77A8xL	1722	998	340	165	66	269	15
XR-65A8xL	1448	836	342	82	66	269	18
XR-55A8xL	1227	712	342	20	66	269	19

* (Apm.)

Tvirtinimo informācija, lai izmantotu „Sony" pie sienas stiprināmo turētāju (SU-WL850)
