Termék típusa	OLED 4K HDR televízió
Márka	Sony
Modell	XR-65A80L (LCDXR-65A80L)
Képernyő mérete	65 hüvelyk (165 cm átló)
Megjelenítési technológia	OLED Cognitive Processor XR-rel
Felbontás	4K Ultra HD (3840 x 2160 pixel)
Méretek (állvánnyal)	1448 × 851 × 342 mm (Sz × Ma × Mé)
Méretek (állvány nélkül)	1448 × 836 × 52 mm (Sz × Ma × Mé)
Súly (állvánnyal)	kb. 24,5 kg
Súly (állvány nélkül)	kb. 22,5 kg
Tápellátás	220-240 V AC, 50/60 Hz
Energiafogyasztás	359 W (max), 0,5 W készenlétben
Fő funkciók	Smart TV (Google TV), Dolby Vision, Dolby Atmos, AirPlay 2, beépített Chromecast, Alexa kompatibilis
Csatlakoztathatóság	4x HDMI (1 eARC), 2x USB, Wi-Fi, Bluetooth, Ethernet, optikai audio kimenet, fejhallgató csatlakozó
Fali konzol	VESA 300 × 300 mm (speciális SU-WL850 konzol szükséges)
Fali telepítés	Hivatalos szakember általi telepítés kötelező
Karbantartás és tisztítás	Puha, száraz ruhával tisztítani. Ne használjon vegyszereket.
Biztonság	Ne zárja el a szellőzőnyílásokat. Kerülje az ütéseket. Ne tegye ki víz hatásának.
Alkatrészek és javíthatóság	Javíthatósági index: 7,9/10. Alkatrészek elérhetők a gyártás befejezése után 7 évig.
Általános információk	Használati utasítás 30 nyelven elérhető. Gyártói garancia 2 év.

Gyakran ismételt kérdések - LCDXR-65A80L SONY

Felszerelhető a televízió a falra saját kezűleg?

Nem, a Sony erősen javasolja, hogy hivatalos telepítőt hívjon. A telepítéshez ismerni kell a fal teherbírását és a speciális SU-WL850 konzolt kell használni. A helytelen telepítés a televízió leesését és súlyos sérüléseket okozhat.

Mekkora a televízió súlya?

Az XR-65A80L televízió súlya állvánnyal együtt kb. 24,5 kg. Állvány nélkül kb. 22,5 kg.

Mekkorák a televízió méretei?

A méretek állvánnyal: 1448 × 851 × 342 mm (Sz × Ma × Mé). Állvány nélkül a vastagság 52 mm-re csökken.

Hogyan kell tisztítani az OLED kijelzőt?

Használjon puha, száraz (mikroszálas) ruhát a portalanításhoz. A foltokhoz enyhén nedvesítse meg a ruhát desztillált vízzel. Soha ne használjon vegyszereket, alkoholt vagy súrolószereket.

Milyen kábelek szükségesek a csatlakoztatáshoz?

A televízióhoz tartozik egy tápkábel. A HDMI, antenna vagy optikai kábelek nem tartozékok. Szerezzen be kompatibilis kábeleket a készülékeihez.

Használható a SU-WL850 fali konzol más televíziókhoz is?

Nem, ez a konzol kizárólag a Sony A8xL és A8xEL sorozatú modellekhez készült (55, 65, 77 hüvelyk). Más televízióval használva sérüléseket vagy károkat okozhat.

Milyen mélyek a furatok a fali konzolhoz?

Gipszkarton esetén 5,5 mm átmérőjű és 75 mm mély furatokat fúrjon. Beton esetén használjon 10 mm-es fúrót azonos mélységgel.

Kompatibilis a televízió a hangasszisztensekkel?

Igen, beépített Google Assistant és kompatibilis az Amazon Alexa-val. Mikrofon található a hangutasításokhoz (kivéve a kamera nélküli modell).

Mit tegyek, ha a televízió nem kapcsol be?

Ellenőrizze, hogy a tápkábel megfelelően csatlakozik-e és a konnektor működik. Próbálja megnyomni a televízió bekapcsológombját. Ha nem történik semmi, lépjen kapcsolatba a Sony ügyfélszolgálatával.

Hol találhatók az alkatrészek?

A pótalkatrészek a Sony hivatalos viszonteladóinál érhetők el a gyártás befejezése után 7 évig. A javítóközpont megtalálásához látogasson el a Sony hivatalos weboldalára.

HASZNÁLATI ÚTMUTATÓ LCDXR-65A80L SONY

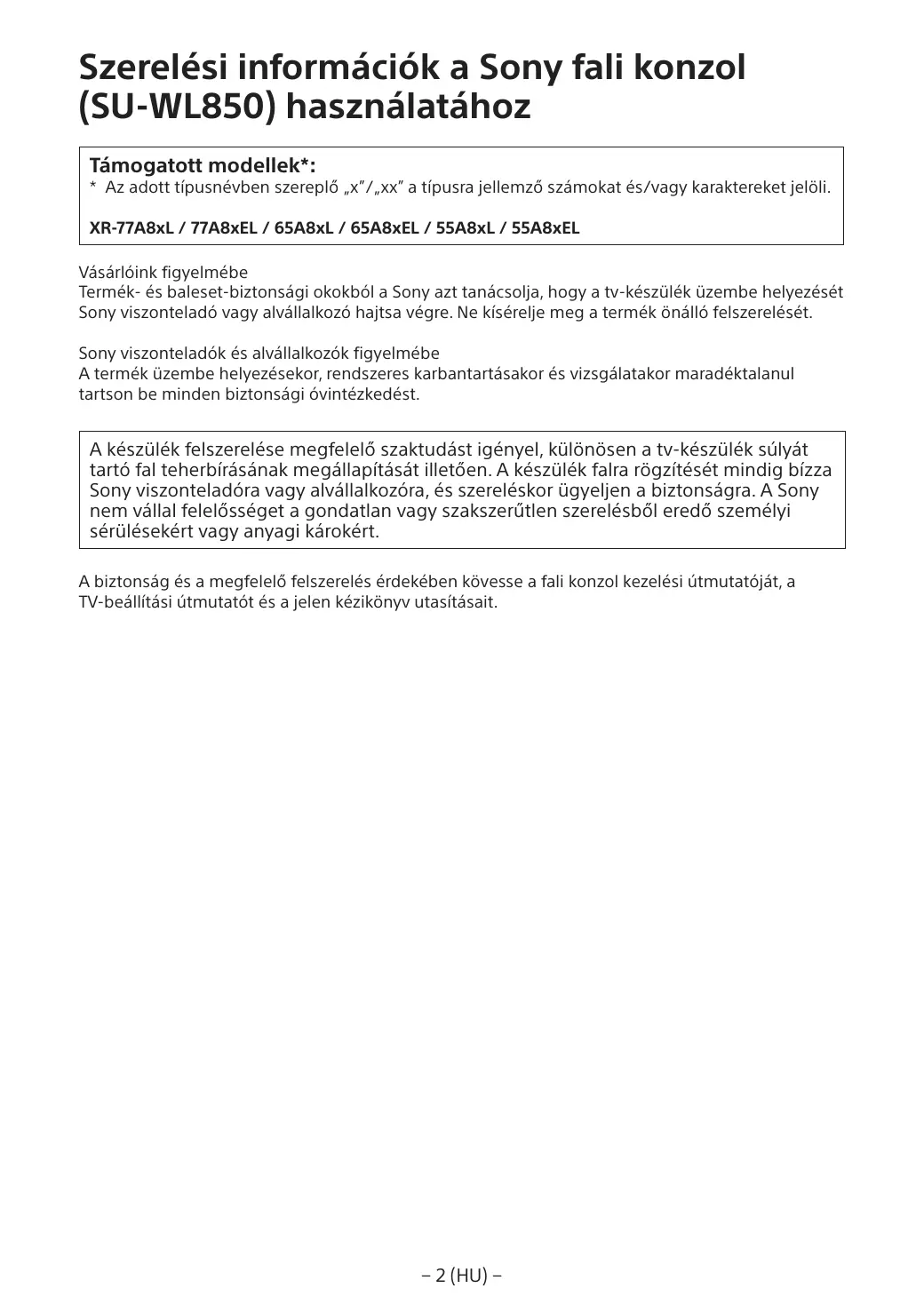

Szerelési információk a Sony fali konzol (SU-WL850) használatához

Támogatott modellek*:

• Az adott típusnévben szereplő „x“/„xx“ a típusra jellemző számokat és/vagy karaktereket jelöli.

XR-77A8xL / 77A8xEL / 65A8xL / 65A8xEL / 55A8xL / 55A8xEL

Vásárlóink figyelmébe

Termék- és baleset-biztonsági okokból a Sony azt tanácsolja, hogy a TV-készülék üzembe helyezését Sony viszonteladó vagy alvállalkozó hajtsa végre. Ne kísérelje meg a termék önálló felszerelését.

Sony viszonteladók és alvállalkozók figyelmébe

A termék üzembe helyezésekor, rendszeres karbantartásakor és vizsgálatakor maradéktalanul tartsa be minden biztonsági óvintézkedést.

A készülék felszerelése megfelelő szaktudást igényel, különösen a TV-készülék súlyát tartó fal teherbírásának megállapítását illetően. A készülék falra rögzítését mindig bízza Sony viszonteladóra vagy alvállalkozóra, és szereléskor ügyeljen a biztonságra. A Sony nem vállal felelősséget a gondatlan vagy szakszerűtlen szerelésből eredő személyi sérülésekért vagy anyagi károkért.

A biztonság és a megfelelő felszerelés érdekében kövesse a fali konzol kezelési útmutatóját, a TV-beállítási útmutató és a jelen kézikönyv utasításait.

Fali konzol

Biztonság

Köszönjük, hogy ezt a készüléket vásárolta meg.

Vásárlóink figyelmébe

A TV felszerelése a falra

FIGYELMEZTETÉS

PROFESSIONÁLIS SZERELÉS SZÜKSÉGES

A tartót csak professzionális szerelő szerelheti fel, aki képes annak eldöntésére, hogy a fal teherbírása megfelelő-e a TV-készülék súlyának megtartásához. Ha a tartó rögzítése nem megfelelő, akkor a TV leeshet és súlyos sérülést okozhat. A Sony nem tehető felelőssé a helytelen kezelés, nem megfelelő felszerelés, vagy a megadott terméktől eltérő termék felszerelése miatti anyagi károkért vagy személyi sérülésekért. Az Ön törvényes jogait (ha vannak) ez nem érinti.

Sony viszonteladók számára

A termék felszereléséhez megfelelő tapasztalat szükséges. A biztonságos munkavégzés érdekében alaposan olvassa el ezt a használati útmutatót. A Sony nem tehető felelőssé a helytelen kezelésből és szerelésből bekövetkezett semmilyen kárért vagy sérülésért. Kérjük, a szerelés befejezése után ezt az útmutatót adja át a fogyasztónak.

Ez a használati útmutató a termék helyes kezelését, illetve a fontos balesetvédelmi intézkedéseket mutatja be. Kérjük, hogy olvassa el és értse meg a használati útmutatót, valamint tartsa be az összes benne szereplő utasítást. Ennek elmulasztása súlyos személyi sérülést és anyagi kárt okozhat, és jótállást is semmissé teheti. A későbbi használat céljára őrizze meg ezt az útmutatót.

A Sony termékeinek tervezése a biztonság szem előtt tartásával történik. A termék helytelen használata azonban súlyos égési sérülést, áramütést okozhat, a termék felrobbanhat vagy leeshet. Az ilyen balesetek elkerülése érdekében tartsa be a biztonsági előírásokat.

VIGYÁZAT

Meghatározott termékek

Ez a fali konzol a megadott TV-készülékekhez használható. TV-készülékek esetén a használható fali konzol típusát a készülék Felhasználói útmutatója tartalmazza.

Vásárlóink figyelmébe

FIGYELMEZTETÉS

A következő biztonsági előírások be nem tartása súlyos égési sérülést, halált, áramütést okozhat, a termék pedig leeshet.

A szerelést erre felhatalmazott vállalkozó végezze, és gyerekeket tartsa távol a szerelés helyszínétől.

A fali konzol vagy a TV-készülék helytelen felszerelése esetén a következő balesetek következhetnek be. A szerelést felhatalmazott vállalkozónak kell elvégeznie.

A TV-készülék leeshet, és súlyos sérülést, zúzódást vagy törést okozhat. Ha a fal, amelyre a fali konzolt felszerelik, nem stabil, egyenetlen, vagy nem merőleges a padlóra, akkor a készülék leeshet, és személyi sérülést vagy anyagi kárt okozhat. A falnak képesnek kell lennie a TV súlyának hatszorosát kitevő súly megtartására. (A TV-készülék súlyát lásd a készülék Felhasználói útmutatójában.) Ha a fali konzol felerősítése nem elég erős, akkor a készülék leeshet, személyi sérülést vagy anyagi kárt okozhat.

A TV-készülék szállítását és levételét erre felhatalmazott vállalkozó végezze.

Ha a TV-készülék szállítását vagy levételét nem felhatalmazott vállalkozó végzi, a készülék leeshet, és személyi sérülést vagy anyagi kárt okozhat. Két vagy több személyre (189,3 cm (75 hüvelyk) vagy annál nagyobb TV esetén három vagy több személyre) van szükség egy nagyméretű TV-készülék szállításához (kivéve Egyiptom). Két vagy több személyre (75 hüvelyk (189,3 cm) vagy annál nagyobb TV esetén három vagy több személyre) van szükség egy nagyméretű TV-készülék szállításához (csak Egyiptom).

A TV-készülék felerősítése után ne távolítsa el a csavarokat stb.

Ellenkező esetben a TV-készülék leeshet, és személyi sérülést vagy anyagi kárt okozhat.

A fali konzolt ne szerelje szét, és az alkatrészeit ne változtassa meg.

Ekkor a fali konzol leeshet, és személyi sérülést vagy anyagi kárt okozhat.

A fali konzolra csak a megadott készüléket erősítse fel.

Ez a fali konzol csak a megadott készülékekhez használható. Más készülék felerősítése esetén a készülék leeshet, eltörhet, és személyi sérülést vagy anyagi kárt okozhat.

A fali konzolra csak a TV-készüléket erősítse fel. Ne rázza a TV-t jobbra/balra, felfelé/lefelé.

Ellenkező esetben a TV-készülék leeshet, és személyi sérülést vagy anyagi kárt okozhat.

Ne támaszkodjon a TV-készülékre, és ne kapaszkodjon bele.

Ne támaszkodjon a TV-re, és ne kapaszkodjon bele, mert az Önre eshet, és súlyos sérülést okozhat.

VIGYÁZAT

Az alábbi biztonsági előírások be nem tartása személyi sérülést vagy anyagi kárt okozhat.

• Ügyeljen arra, hogy a fali konzol felszerelésekor ne csípje be a kezét, és ne forgassa a TV-készüléket úgy, hogy az ütközzön a közelben tartózkodókkal. A nem használt alkatrészeket őrizze meg a későbbi felhasználás céljára. Tartsa őket gyerekektől elzárva.

A készülék tisztítása vagy karbantartása során ne alkalmazzon túl nagy erőt.

Ne nyomja meg nagy erővel a TV-készülék felső részét. Ellenkező esetben a TV-készülék leeshet, és személyi sérülést vagy anyagi kárt okozhat.

A készüléket ne helyezze orvosi eszközök közelébe.

A készülék (beleértve a kiegészítőit) mágnest vagy mágneseket tartalmaz, amelyek zavart okozhatnak a szívritmus-szabályozók, a programozható hydrocephalus söntszelepek és egyéb eszközök működésében. A készüléket ne helyezze ilyen orvosi eszközöket használó személy közelébe. Ha ilyen orvosi eszközöket használ, a készülék használata előtt kérje ki kezelőorvosa tanácsát.

Gyermekektől és felügyeletre szoruló személyektől távol tartandó.

A készülék (beleértve a kiegészítőit) mágnest vagy mágneseket tartalmaz. A mágnesek lenyelése komoly veszélyt jelenthet, például fulladás vagy bélkárosodás veszélyét. Ha valaki mágnest nyelt le, haladéktalanul orvoshoz kell fordulni.

Biztonsági előírások

Ha a fali konzolra erősített TV-készüléket hosszú ideig használja, akkor a fal anyagától függően a TV-készülék mögött vagy felett elszíneződhet a falfelület, a tapéta is. Ha a fali konzolt leszereli, a csavarfuratok megmaradnak. - Ne használja a fali konzolt olyan helyen, ahol mechanikai rezgésnek lehet kitéve.

A fali konzol felszerelése

Sony viszonteladók számára

FIGYELMEZTETÉS

A következő útmutatások csak a Sony viszonteladók számára szólnak. Feltétlenül olvassa el a fenti biztonsági előírásokat, és a készülék felszerelése, karbantartása és ellenőrzése során fokozottan ügyeljen a biztonságra.

A fali konzolt ne szerelje fel olyan helyen, ahol a TV-készülék sarkai vagy oldalai kilóghatnak a fal síkjából.

A fali konzolt ne szerelje fel olyan falfelületre, például oszlopra, ahol a TV-készülék sarkai vagy oldalai kilóghatnak a fal síkjából. Ha egy személy vagy tárgy a TV-készülék kiálló sarkába vagy oldalába ütközik, az személyi sérülést vagy anyagi kárt okozhat.

A tv-készüléket ne szerelje légkondicionáló alá vagy fölé.

Ha a TV-t a légkondicionálóból csepegő víz éri, vagy hosszú ideig ki van téve a légkondicionáló levegőáramának, az tüzet, ill. áramütést okozhat, vagy a TV meghibásodását okozhatja.

Ügyeljen a fali konzol ennek a használati utmutatónak megfelelő, biztonságos falra rögzítésére.

Ha bármelyik csavar laza, vagy kiesik, akkor a fali konzol leeshet, és személyi sérülést vagy anyagi kárt okozhat. Ügyeljen arra, hogy a fal anyagának megfelelő csavarokat használja, és a készüléket a négy 8 mm-es (vagy ezekkel egyenértékű) csavarokkal biztonságosan rögzítse.

A mellékelt csavarokat és csatlakozóelemeket használja, és tartsa be a használati utmutató utasításait. Ha más alkatrészeket használ, akkor a tv-készülék leeshet, és személyi sérülést okozhat, vagy a tv-készülék megsérülhet.

A fali konzolt a használati utmutató utasításainak szigorú betartásával, helyesen szerelje össze.

Ha valamelyik csavar laza, vagy kiesik, akkor a tv-készülék leeshet, és személyi sérülést okozhat, vagy megsérülhet.

A megfelelő pozíciókban erősen húzza meg a csavarokat.

Ennek elmulasztása esetén a tv-készülék leeshet, és személyi sérülést okozhat, vagy megsérülhet.

Ügyeljen arra, hogy felszerelés közben ne érje ütés a tv-készüléket.

Ha a tv-készüléket ütés éri, akkor leeshet vagy eltörhet. Ez személyi sérülést okozhat.

A tv-készüléket olyan sík falra szerelje fel, amely merőleges a padlózatra.

Ellenkező esetben a tv-készülék leeshet, és személyi sérülést okozhat.

A tv-készülék helyes felerősítése után megfelelően rögzítse a kábeleket.

Ha a kábelek emberbe vagy tárgyakba gabalyodnak, az személyi sérülést okozhat, és a tv-készülék megrongálódhat.

Ügyeljen arra, hogy a hálózati kábel vagy csatlakozókábelek ne csípődjenek be.

Ha a hálózati kábel vagy az összekötő kábelek a készülék és a fal között csípődnek, illetve erősen meghajlanak vagy megcsavarodnak, akkor a belső vezetékek szabaddá válhatnak, és rövidzárlat vagy szakadás következhet be. Ez tüzet vagy áramütést okozhat.

A fali konzol falra erősítéséhez szükséges csavarok nincsenek mellékelve.

A fali konzol falra erősítéséhez használja a fal anyagának és szerkezetének megfelelő csavarokat.

A felszerelés megkezdése előtt

• A jelen útmutatóban foglalt, TV-t ábrázoló ábrák példaként szolgálnak, hogy egyértelmű magyarázatot nyújtsanak a műveletekről. Ezért előfordulhat, hogy az ábrák nem egyeznek az Ön TV-jével.

Mi a fal anyaga?

Először is ellenőrizze a fal típusát, amelyre fel szeretné szerelni a TV-készüléket.

Gipszkarton, oszlopfákkal

Biztonsági előírások

Gipszkarton fal maximális vastagsága: 16 mm. - Ellenőrizze, hogy a belső oszlopfa mérete legalább általánosan 51 mm × 102 mm, vagy névlegesen 38 mm × 89 mm legyen. - A rögzítési pontok közötti vízszintes távolság legalább 406 mm legyen.

Tömör beton, vagy betonelem

Biztonsági előírások

• A fali konzolt közvetlenül a tömör betonfalra erősítse. Ellenőrizze, hogy a tömör betonfal vastagsága legalább 203 mm legyen.
• Ellenőrizze, hogy minden egyes betonelem mérete legalább 203 mm × 203 mm × 406 mm legyen.

Az alkatrészek ellenőrzése

A SU-WL850 modellhez mellékelve

• Ellenőrizze, hogy minden alkatrész megtalálható-e.

WM1 (×1)	WM2 (×1)	WM3 (×4)
M6 (×4)	WT1 (×6)

A TV-hez mellékelve

Fali konzol toldaléka VS (×4)*

A felszerelés előkészületei

• A felszerelés előtt készítse elő a TV Felhasználói útmutatóját és Beállítási útmutatóját. Döntse el, hol helyezkedjen el a TV-készülék.
• Készítsen elő négy darab 8 mm-es csavart és hozzá illő alátétet (nincs mellékelve). A fal anyagának megfelelő csavarokat válasszon. Készítse elő az alábbi szerszámokat:

*1	5,5 mm 10 mm
*2		1,5 N·m {15 kgf·cm}	*3
	*2 (x4)	*4 (x4) 8 mm × 60 mm	*4 (x4)

*1 Csap gipszkarton fal esetén, oszlopfákkal

2 Csakömör beton, vagy betonelemekből álló fal esetén 3 Típustól függően *4 A csavarokat és alátéteket gondosan válassza meg

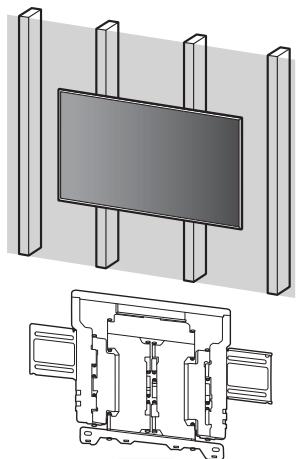

A fali konzol csatlakoztatása a gipszkartonhoz, oszlopfákkal

WM1

A fali konzol falra szerelése

1 Határozza meg a felszerelés helyét.

Győződjön meg arról, hogy a falon elegendő hely van a TV-nek, illetve hogy a fal legalább a TV súlyának hatszorosát képes megtartani.

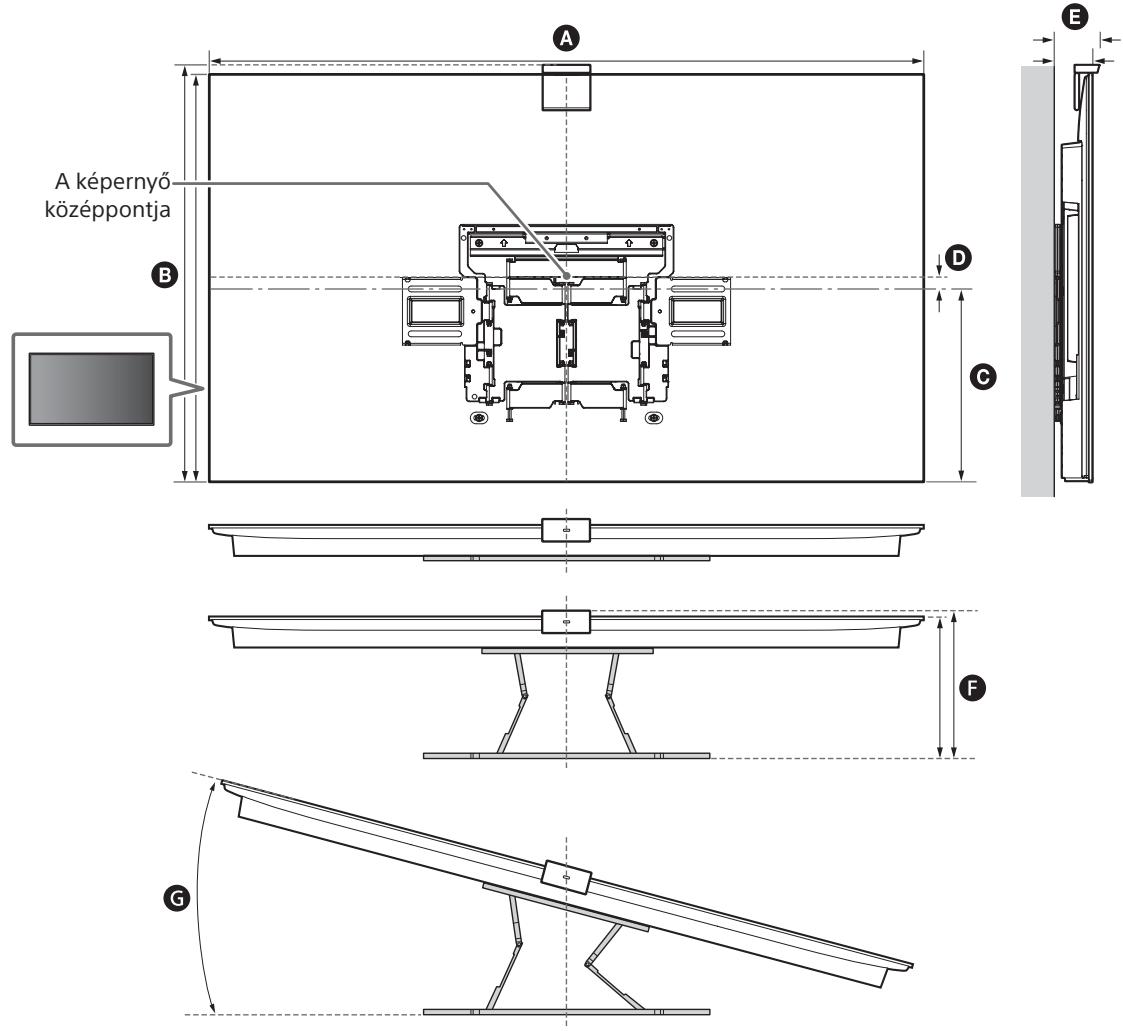

Tekintse meg a „Mérés a fali konzol falra szereléséhez” című részt a 19. oldalon. - A TV-készülék súlyát lásd a készülék Felhasználói útmutatójában.

Megjegyzés

• Ha a TV-készüléket falra szereli, a TV felső oldala enyhén előre dől. Javasoljuk, hogy arról a helyről ellenőrizze a TV helyzetét, ahonnan nézni fogják.

2

3 A WM1 elemet illessze a falra, és az oszlopfákhoz igazítva jelölje ki a négy furat helyét.

Megjegyzés

Vízmértékkel ellenőrizze a WM1 vízszintes helyzetét.

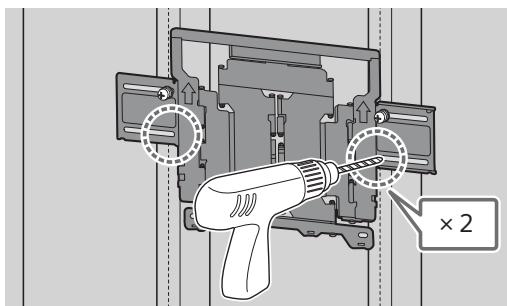

4 A jelölések helyén fúrja ki a felső vezetőfuratokat.

Győződjön meg arról, hogy a furatok helye a falon elég erős ahhoz, hogy megtartsa a TV súlyának legalább hatszorosát.

Megjegyzés

• A vezetőfuratok mélysége 75 mm, a fúrószár átmérője 5,5 mm legyen.

5 A megfelelő csavarokkal (nincs mellékelve) és alátétekkel (nincs mellékelve) rögzítse a falra a WM1 elemet.

Megjegyzés

Vízmértékkel ellenőrizze a WM1 vízszintes helyzetét.

Figyelmeztetés

• Ne húzza túlságosan a 8 mm × 60 mm-es facsavart. A helytelen meghúzás csökkentheti a 8 mm × 60 mm-es facsavar tartóerejét.

6 A jelölések helyén fúrja ki az alsó vezetőfuratokat. (A fúrással kapcsolatban lásd a 4. lépést.)

7 A megfelelő csavarokat és alátéteket illessze a furatokba.

Megjegyzés

Vízmértékkel ellenőrizze a WM1 vízszintes helyzetét.

8 A végső állásig húzza ki a konzol karját.

A televíziókészülék felszerelésének előkészítése

Megjegyzés

• Ügyeljen arra, hogy az eltávolított csavarokat és használaton kívüli részeket biztos helyen, gyermekek elől elzárva tárolja.

A frissen kicsomagolt TV falra szerelése*

• Csak egyes régiók/országok/típusok esetén. 1 Távolítsa el a csavarokat a TV-készülék hátuljáról.

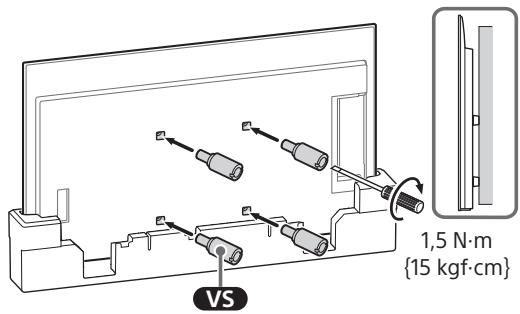

2 Csatlakoztassa a fali konzol toldalékát VS (mellékelve a TV-hez) a TV hátához (annak érdekében, hogy az párhuzamos legyen a fallal).

Megjegyzés

Feltétlenül húzza meg a fali konzol toldalékát VS, amikor azt a TV-hez csatlakoztatja. Csak lapos fejű csavarhúzót használjon a fali konzol toldalékának VS felszereléséhez. Ha más szerszámot használ, azzal túlságosan meghúzhatja a fali konzol toldalékát VS, illetve kárt okozhat a TV-ben.

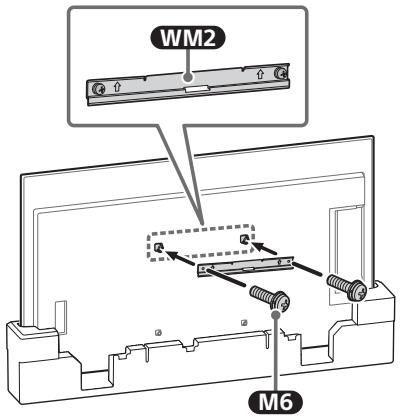

3 Az WM2 használatával rögzítse a M6 elemet a TV-hez.

A frissen kicsomagolt TV falra szerelése az asztali állványról

1 Távolítsa el a csatlakozók fedelét.

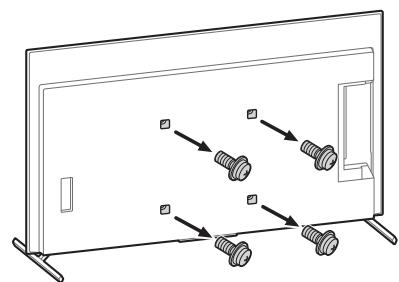

2 Távolítsa el a csavarokat a TV-készülék hátuljáról.

3 Csatlakoztassa a fali konzol toldalékát VS (mellékelve a TV-hez) a TV hátához (annak érdekében, hogy az párhuzamos legyen a fallal).

Megjegyzés

Feltétlenül húzza meg a fali konzol toldalékát VS, amikor azt a TV-hez csatlakoztatja. Csak lapos fejű csavarhúzót használjon a fali konzol toldalékának VS felszereléséhez. Ha más szerszámot használ, azzal túlságosan meghúzhatja a fali konzol toldalékát VS, illetve kárt okozhat a TV-ben.

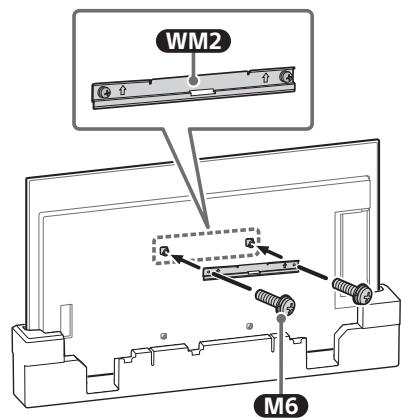

4 Az WM2 használatával rögzítse a M6 elemet a TV-hez.

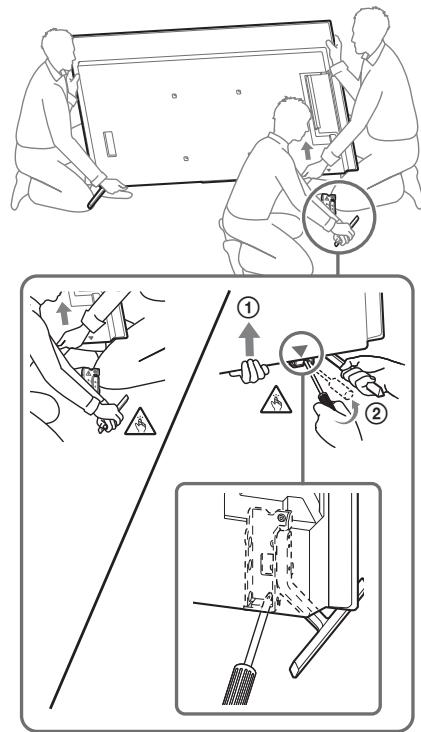

5 Válassza le az asztali állványt a TV-készülékről.

• Egyszerre csak az asztali állvány egyik oldalát távolítsa el. Fogja meg erősen és tartsa meg biztonságosan az asztali állványt mindkét kezével, miközben a többiek felemelik a televíziót.

• Ismételje meg az előző lépést, és távolítsa el az asztali állvány másik oldalát.

Megjegyzés

• Az asztali állvány leválasztásához három vagy több személy szükséges.
• Ügyeljen arra, hogy az asztali állvány televízióról történő leválasztásakor ne alkalmazzon túl nagy erőt, mert az a televízió leeséséhez vezethet, ami személyi sérülést vagy a televízió fizikai károsodását eredményezheti.
• Az asztali állvány kezelésekor legyen óvatos annak érdekében, hogy elkerülje a televízió sérülését.
• A televízió megemelésekor legyen óvatos, mivel az asztali állvány leválasztása után az asztali állvány felborulhat és személyi sérülést okozhat. Legyen óvatos, amikor az asztali állványt leválasztja a televízióról, nehogy az felboruljon és kárt tegyen abban a felületben, amin a televízió áll.

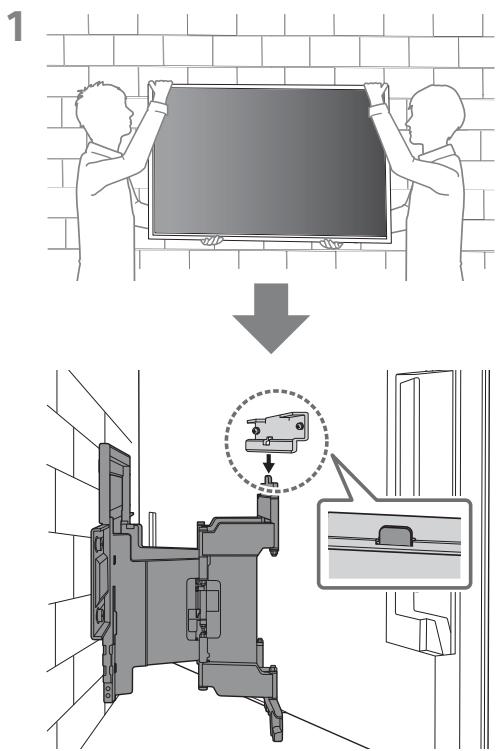

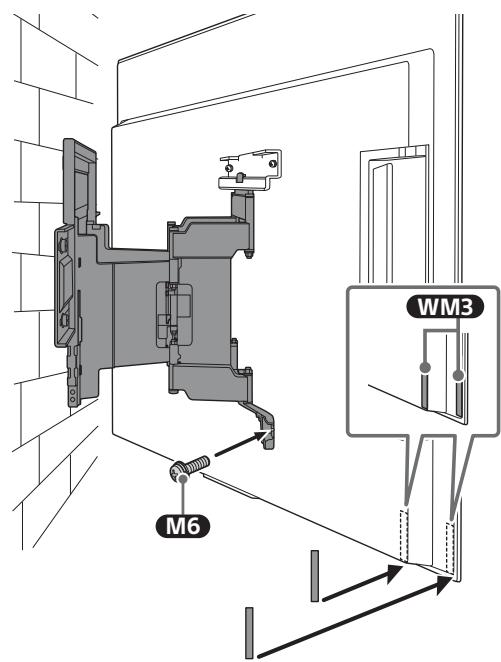

A tv-készülék felszerelése a falra

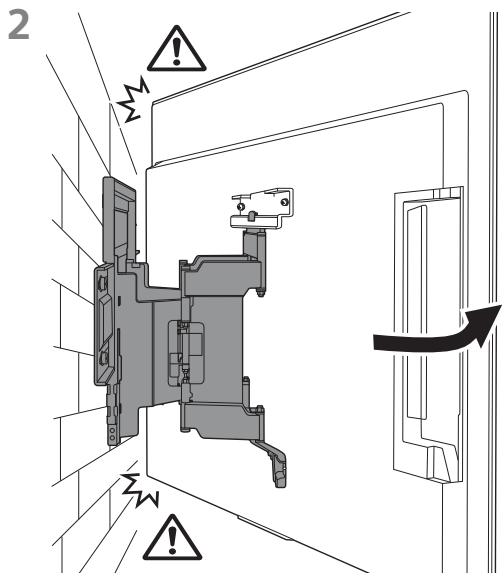

2 - Ne helyezze a WM3-at a címkékre.

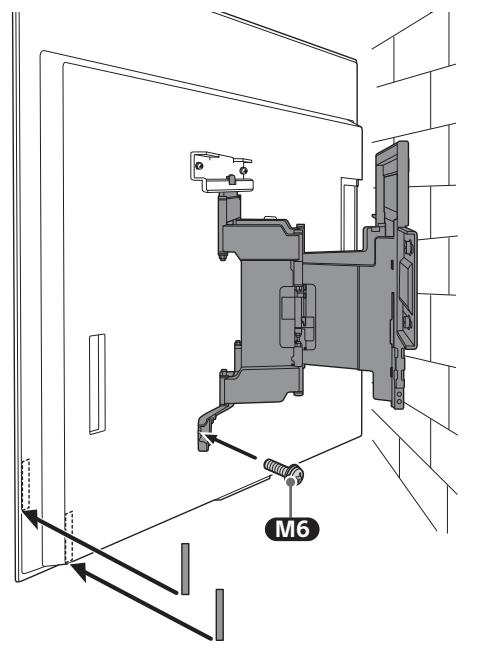

3 Csavarral rögzítse a fali konzol jobb és bal oldalát az M6 használatával, és csatlakoztassa a WM3 elemet.

Megjegyzés

4

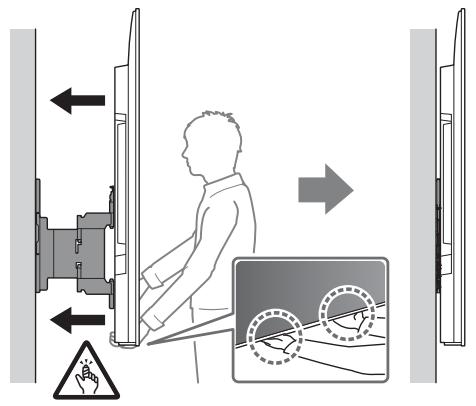

5 A TV mozgatásakor erősen tartsa a készülék alját.

Megjegyzés

A csatlakoztatott kábelek típusától és számától függően előfordulhat, hogy a TV nem megy egészen közel a falhoz. Ez nem meghibásodás.

FIGYELMEZTETÉS

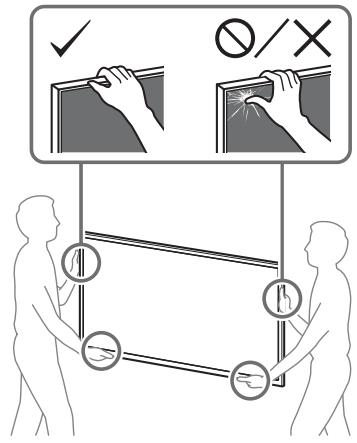

• Két vagy több személyre (189,3 cm (75 hüvelyk) vagy ennél nagyobb TV esetén három vagy több személyre) van szükség egy nagyméretű TV-készülék szállításához (kivéve Egyiptom).

Két vagy több személyre (75 hüvelyk (189,3 cm) vagy ennél nagyobb TV esetén három vagy több személyre) van szükség egy nagyméretű TV-készülék szállításához (csak Egyiptom).

A felszerelés megfelelőségének ellenőrzése

Ellenőrizze a következőket.

• A hálózati kábel és az összekötő kábelek nem csavarodtak meg vagy csípődtek be.

FIGYELMEZTETÉS

A hálózati kábel stb. nem megfelelő elhelyezése rövidzárlat miatt tüzet vagy áramütést okozhat. Ellenőrizze a felszerelés megfelelőségét.

Egyéb információk

A televíziókészülék eltávolításakor visszafelé hajtsa végre az eljárást.

FIGYELMEZTETÉS

• Két vagy több személyre (189,3 cm (75 hüvelyk) vagy ennél nagyobb TV esetén három vagy több személyre) van szükség egy nagyméretű TV-készülék szállításához (kivéve Egyiptom).

Két vagy több személyre (75 hüvelyk (189,3 cm) vagy ennél nagyobb TV esetén három vagy több személyre) van szükség egy nagyméretű TV-készülék szállításához (csak Egyiptom).

A fali konzol rögzítése törmelékből vagy betonelemekből álló falra

A fali konzol falra szerelése

1 Határozza meg a felszerelés helyét.

Győződjön meg arról, hogy a falon elegendő hely van a TV-nek, illetve hogy a fal legalább a TV súlyának hatszorosát képes megtartani.

Tekintse meg a „Mérés a fali konzol falra szereléséhez” c. részt a 19. oldalon. - A TV-készülék súlyát lásd a készülék Felhasználói útmutatójában.

Megjegyzés

Ha a TV-készüléket falra szereli, a TV felső oldala enyhén előre dől. Javasoljuk, hogy arról a helyről ellenőrizze a TV helyzetét, ahonnan nézni fogják.

2 A WM1 elemet illessze a falra, és jelölje ki a négy furat helyét.

Megjegyzés

Vízmértékkel ellenőrizze a WM1 vízszintes helyzetét.

3 A megjelölt pontokon készítsen előfuratokat.

Győződjön meg arról, hogy a furatok helye a falon elég erős ahhoz, hogy megtartsa a TV súlyának legalább hatszorosát.

Megjegyzés

• A vezetőfuratok mélysége 75 mm, a fúrószár átmérője 10 mm legyen.

5 A megfelelő csavarokkal (nincs mellékelve) és alátétekkel (nincs mellékelve) rögzítse a falra a WM1 elemet.

Megjegyzés

Vízmértékkel ellenőrizze a WM1 vízszintes helyzetét.

Figyelmeztetés

• Ne húzza meg túlságosan a 8 mm × 60 mm-es facsavart. A helytelen meghúzás csökkentheti a 8 mm × 60 mm-es facsavar tartóerejét.

6 A végállásig húzza ki a konzol karját.

A televíziókészülék felszerelésének előkészítése

Megjegyzés

• Ügyeljen arra, hogy az eltávolított csavarokat és használaton kívüli részeket biztos helyen, gyermekek elől elzárva tárolja.

A frissen kicsomagolt TV falra szerelése

• Csak egyes régiók/országok/típus esetén.

1 Távolítsa el a csavarokat a TV-készülék hátuljáról.

2 Csatlakoztassa a fali konzol toldalékát VS (mellékelve a TV-hez) a TV hátához (annak érdekében, hogy az párhuzamos legyen a fallal).

Megjegyzés

Feltétlenül húzza meg a fali konzol toldalékát VS, amikor azt a TV-hez csatlakoztatja. Csak lapos fejű csavarhúzót használjon a fali konzol toldalékának VS felszereléséhez. Ha más szerszámot használ, azzal túlságosan meghúzhatja a fali konzol toldalékát VS, illetve kárt okozhat a TV-ben.

3 Az WM2 használatával rögzítse a M6 elemet a TV-hez.

A frissen kicsomagolt TV falra szerelése az asztali állványról

1 Távolítsa el a csatlakozók fedelét.

2 Távolítsa el a csavarokat a TV-készülék hátuljáról.

3 Csatlakoztassa a fali konzol toldalékát VS (mellékelve a TV-hez) a TV hátához (annak érdekében, hogy az párhuzamos legyen a fallal).

Megjegyzés

Feltétlenül húzza meg a fali konzol toldalékát VS, amikor azt a TV-hez csatlakoztatja. Csak lapos fejű csavarhúzót használjon a fali konzol toldalékának VS felszereléséhez. Ha más szerszámot használ, azzal túlságosan meghúzhatja a fali konzol toldalékát VS, illetve kárt okozhat a TV-ben.

4 Az WM2 használatával rögzítse a M6 elemet a TV-hez.

5 Válassza le az asztali állványt a TV-készülékről.

• Egyszerre csak az asztali állvány egyik oldalát távolítsa el. Fogja meg erősen és tartsa meg biztonságosan az asztali állványt mindkét kezével, miközben a többiek felemelik a televíziót.

• Ismételje meg az előző lépést, és távolítsa el az asztali állvány másik oldalát.

Megjegyzés

• Az asztali állvány leválasztásához három vagy több személy szükséges.
• Ügyeljen arra, hogy az asztali állvány televízióról történő leválasztásakor ne alkalmazzon túl nagy erőt, mert az a televízió leeséséhez vezethet, ami személyi sérülést vagy a televízió fizikai károsodását eredményezheti.
• Az asztali állvány kezelésekor legyen óvatos annak érdekében, hogy elkerülje a televízió sérülését.
• A televízió megemelésekor legyen óvatos, mivel az asztali állvány leválasztása után az asztali állvány felborulhat és személyi sérülést okozhat. Legyen óvatos, amikor az asztali állványt leválasztja a televízióról, nehogy az felboruljon és kárt tegyen abban a felületben, amin a televízió áll.

A tv-készülék felszerelése a falra

3 Csavarral rögzítse a fali konzol jobb és bal oldalát az M6 használatával, és csatlakoztassa a WM3 elemet.

• Ne helyezze a WM3-at a címkékre.

Megjegyzés

5 A TV mozgatásakor erősen tartsa a készülék alját.

Megjegyzés

A csatlakoztatott kábelek típusától és számától függően előfordulhat, hogy a TV nem megy egészen közel a falhoz. Ez nem meghibásodás.

FIGYELMEZTETÉS

• Két vagy több személyre (189,3 cm (75 hüvelyk) vagy ennél nagyobb TV esetén három vagy több személyre) van szükség egy nagyméretű TV-készülék szállításához (kivéve Egyiptom).

Két vagy több személyre (75 hüvelyk (189,3 cm) vagy ennél nagyobb TV esetén három vagy több személyre) van szükség egy nagyméretű TV-készülék szállításához (csak Egyiptom).

A felszerelés megfelelőségének ellenőrzése

Ellenőrizze a következőket.

• A hálózati kábel és az összekötő kábelek nem csavarodtak meg vagy csípődtek be.

FIGYELMEZTETÉS

A hálózati kábel stb. nem megfelelő elhelyezése rövidzárlat miatt tüzet vagy áramütést okozhat. Ellenőrizze a felszerelés megfelelőségét.

Egyéb információk

A televíziókészülék eltávolításakor visszahelyezés: Hajtsa végre az eljárást.

FIGYELMEZTETÉS

• Két vagy több személyre (189,3 cm (75 hüvelyk) vagy ennél nagyobb TV esetén három vagy több személyre) van szükség egy nagyméretű TV-készülék szállításához (kivéve Egyiptom).

Két vagy több személyre (75 hüvelyk (189,3 cm) vagy ennél nagyobb TV esetén három vagy több személyre) van szükség egy nagyméretű TV-készülék szállításához (csak Egyiptom).

Műszaki adatok

WM1

Méretek: (kb.) [mm]

Súly (csak az alap): (kb.) [kg]

3,0

A forma és a műszaki adatok előzetes bejelentés nélkül megváltozhatnak.

Hivatkozások

Mérés a fali konzol falra szereléséhez

A felszereléstől függően a táblázat adataihoz képest kisebb eltérés mutatkozhat.

Kamerával (mm)

Típúsnev	A	B	C	D	E	F*	G* (°)
XR-77A8xEL	1722	1013	340	165	78	281	15
XR-65A8xEL	1448	851	342	82	77	281	18
XR-55A8xEL	1227	727	342	20	77	281	19

* (kb.)

Kamera nélkül (mm)

Típúsnev	A	B	C	D	E	F*	G* (°)
XR-77A8xL	1722	998	340	165	66	269	15
XR-65A8xL	1448	836	342	82	66	269	18
XR-55A8xL	1227	712	342	20	66	269	19

* (kb.)

8 Készítse elő a fali konzolt.

Készítse elő a TV felszerelését

Figyelem

Ügyeljen arra, hogy a kicsavart csavarokat és a nem használt alkatrészeket biztonságos helyen, gyermekektől elzárva tárolja.

Szerelje fel a TV-t a kartonra*

1 Határozza meg a felszerelés helyét.

6 Húzza ki a konzolt a tartóról.

A TV felszerelésének előkészítése

Megjegyzés

Ügyeljen arra, hogy a kicsavart csavarokat és a nem használt alkatrészeket biztonságos helyen, gyermekektől elzárva tárolja.

Szerelje fel a TV-t a kartonból készült tartóra*

• Csak a régió/ország/modell szerinti utasításokat kövesse. 1 Csavarja ki a csavarokat a TV hátuljából.
