INSTRUKCJA OBSŁUGI LCDXR-65A80L SONY

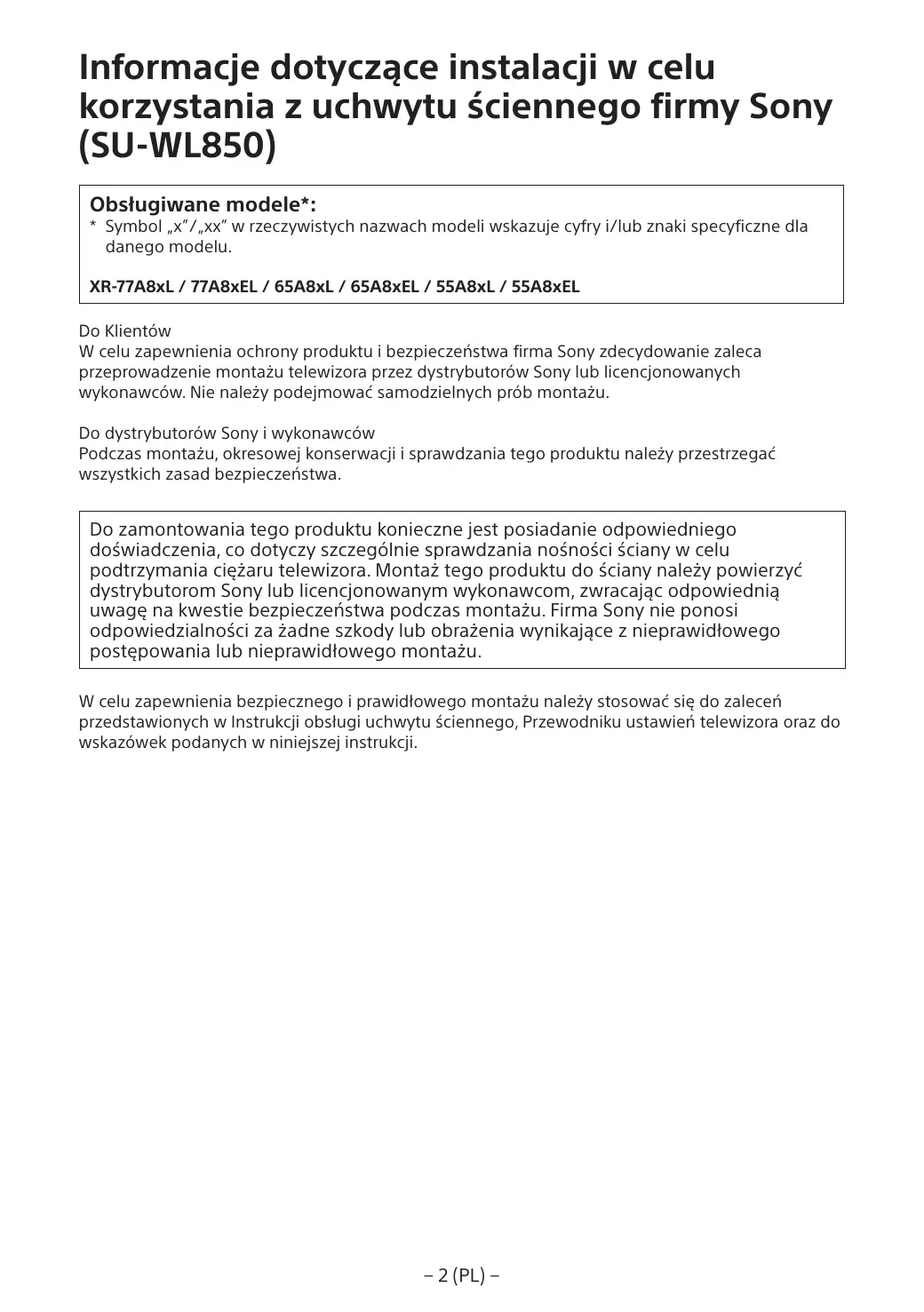

Informacja dotycząca instalacji w celu korzystania z uchwytu ściennego firmy Sony (SU-WL850)

Obsługiwane modele*:

• Symbol „x”/„xx” w rzeczywistych nazwach modeli wskazuje cyfry i/lub znaki specyficzne dla danego modelu.

XR-77A8xL / 77A8xEL / 65A8xL / 65A8xEL / 55A8xL / 55A8xEL

Do Klientów

W celu zapewnienia ochrony produktu i bezpieczeństwa firma Sony zdecydowanie zaleca powierzenie instalacji wykwalifikowanym wykonawcom. Nie należy podejmować samodzielnych prób.

Do dystrybutorów Sony i wykonawców

Podczas montażu, okresowej konserwacji i sprawdzania tego produktu należy przestrzegać wszystkich zasad bezpieczeństwa.

Do zamontowania tego produktu konieczne jest posiadanie odpowiedniego doświadczenia, co dotyczy szczególnie sprawdzania nośności ściany w celu podtrzymania ciężaru telewizora. Montaż tego produktu do ściany należy powierzyć dystrybutorom Sony lub licencjonowanym wykonawcom, zwracając odpowiednią uwagę na kwestie bezpieczeństwa podczas montażu. Firma Sony nie ponosi odpowiedzialności za żadne szkody lub obrażenia wynikające z nieprawidłowego postępowania lub nieprawidłowego montażu.

W celu zapewnienia bezpiecznego i prawidłowego montażu należy stosować się do zaleceń przedstawionych w Instrukcji obsługi uchwytu ściennego, Przewodniku ustawień telewizora oraz do wskazówek podanych w niniejszej instrukcji.

Uchwyt ścienny

Informacja dotycząca bezpieczeństwa

Dziękujemy za zakup tego produktu.

Do Klientów

Montaż telewizora na ścianie

OSTRZEŻENIE

WYMAGANY FACHOWY MONTAŻ

Montaż produktu powinien wykonać tylko profesjonalny instalator, mający odpowiednie kwalifikacje, aby określić, czy ściana utrzyma masę telewizora. Jeśli telewizor nie zostanie odpowiednio zabezpieczony podczas montażu, może spaść i spowodować poważne obrażenia ciała. Firma Sony nie ponosi odpowiedzialności za jakiekolwiek szkody lub obrażenia ciała wynikające z nieprawidłowej obsługi lub montażu bądź instalacji innych urządzeń niż określony produkt. To zastrzeżenie nie ogranicza praw ustawowych klientów (jeśli takie przysługują).

Do dystrybutorów Sony

Do zamontowania tego produktu konieczne jest posiadanie odpowiedniego doświadczenia. Należy dokładnie przeczytać tę instrukcję, aby zapewnić bezpieczny przebieg prac montażowych. Firma Sony nie ponosi odpowiedzialności za żadne szkody lub obrażenia wynikające z nieprawidłowego postępowania lub niewłaściwego montażu. Po zakończeniu montażu należy przekazać tę instrukcję klientowi.

W tej instrukcji obsługi przedstawiono prawidłową obsługę produktu oraz ważne środki ostrożności, mające na celu zapobieżenie wypadkom. Użytkownik ma obowiązek uważnie i ze zrozumieniem przeczytać wszystkie wskazówki w niniejszej instrukcji obsługi i postępować zgodnie z ich treścią. W przeciwnym razie może dojść do poważnych obrażeń ciała lub zniszczenia mienia, a także do unieważnienia gwarancji. Należy zachować tę instrukcję w celu wykorzystania w przyszłości.

Produkty firmy Sony są projektowane z myślą o zapewnieniu bezpieczeństwa. Nieprawidłowe korzystanie z produktów może spowodować poważne obrażenia na skutek pożaru, porażenia prądem elektrycznym, przewrócenia się produktu lub jego upadku. Należy przestrzegać środków ostrożności, aby uniknąć tego typu wypadków.

Nadzór nad dystrybucją na terytorium RP: Sony Europe B.V. Da Vincilaan 7-D1, 1930 Zaventem, Belgia

UWAGA

Określone produkty

Ten uchwyt ścienny został zaprojektowany z myślą o użyciu z określonymi modelami telewizorów. W Przewodniku telewizora można sprawdzić, czy uchwytu ściennego można użyć z danym telewizorem.

Do Klientów

OSTRZEŻENIE

Nieprzestrzeganie poniższych środków ostrożności może spowodować poważne obrażenia lub śmierć na skutek pożaru, porażenia prądem elektrycznym lub upadku produktu.

Należy zlecić montaż licencjonowanym wykonawcom i zapewnić, aby podczas montażu nie znajdowały się w pobliżu małe dzieci.

Jeśli uchwyt ścienny lub telewizor nie zostaną zamontowane prawidłowo, może to skutkować następującymi wypadkami. Należy zlecać montaż licencjonowanym wykonawcom.

• Telewizor może spaść, powodując poważne obrażenia, takie jak stłuczenia czy złamania.
• Jeśli ściana, na której montowany jest uchwyt ścienny, jest niestabilna, nierówna albo nieprostopadła do podłogi, urządzenie może spaść, powodując obrażenia lub uszkodzenia mienia. Ściana powinna być w stanie utrzymać masę co najmniej sześciokrotnie większą od masy telewizora. (Ciężar telewizora jest podany w jego Przewodniku).
• Jeśli montaż uchwytu ściennego do ściany nie zostanie wykonany odpowiednio mocno, urządzenie może spaść, powodując obrażenia lub uszkodzenia mienia.

Należy zlecać przemieszczanie i demontaż telewizora licencjonowanym wykonawcom.

Jeśli przemieszczaniem lub demontażem telewizora będą zajmować się osoby inne niż licencjonowani wykonawcy, telewizor może spaść, powodując obrażenia lub uszkodzenia mienia. Do przenoszenia dużego telewizora potrzeba dwóch lub więcej osób (trzech lub więcej w przypadku telewizorów o przekątnej 189,3 cm (75 cali) lub większej) (z wyjątkiem Egiptu). Do przenoszenia dużego telewizora potrzeba dwóch lub więcej osób (trzech lub więcej w przypadku telewizorów o przekątnej 75 cali (189,3 cm) lub większej) (dotyczy tylko Egiptu).

Po zamontowaniu telewizora nie wykręcać śrub itp.

Na skutek takiego działania telewizor może spaść, powodując obrażenia lub uszkodzenia mienia.

Nie modyfikować elementów uchwytu ściennego.

Na skutek takiego działania uchwyt ścienny może spaść, powodując obrażenia lub uszkodzenia mienia.

Nie montować innych urządzeń niż określony produkt.

Ten uchwyt ścienny jest przeznaczony do użytku wyłącznie z określonymi produktami. W przypadku zamontowania urządzenia innego niż określone, może ono spaść, powodując obrażenia lub uszkodzenia mienia.

Nie obciążać uchwytu ściennego obciążeniem innym niż telewizor. Nie potrząsać telewizorem na boki ani w górę/w dół.

Na skutek takiego działania telewizor może spaść, powodując obrażenia lub uszkodzenia mienia.

Nie wieszać się ani nie opierać na telewizorze.

Nie wieszaj się ani nie opieraj na telewizorze, gdyż na skutek takiego działania telewizor może spaść, powodując poważne obrażenia.

UWAGA

Nieprzestrzeganie poniższych środków ostrożności może spowodować obrażenia lub uszkodzenia mienia.

Uważaj, aby nie przyciąć palców, trzymając uchwyt ścienny lub obracając telewizor. Obracając telewizor, zachowaj ostrożność i uważaj na osoby w twoim otoczeniu. - Niewykorzystane części należy przechowywać w bezpiecznym miejscu do późniejszego wykorzystania. Należy je przechowywać w miejscu niedostępnym dla dzieci.

Podczas czyszczenia i konserwacji nie wywierać zbyt mocnego nacisku na produkt.

Nie naciskać zbyt mocno telewizora od góry. Na skutek takiego działania telewizor może spaść, powodując obrażenia lub uszkodzenia mienia.

Nie umieszczać produktu w sąsiedztwie urządzeń medycznych.

Ten produkt (wraz z osprzętem) wyposażony jest w magnes(y) mogący(-e) zakłócać działanie rozruszników serca, programowalnych zastawek przytokowych do leczenia wodogłowia lub innych urządzeń medycznych. Nie należy umieszczać produktu w pobliżu osób, które korzystają ze wspomnianych urządzeń medycznych. Jeżeli stosowane są wspomniane urządzenia medyczne, przy przystąpieniu do użytkowania tego produktu należy zasięgnąć porady lekarskiej.

Przechowywać w miejscu niedostępnym dla dzieci lub osób wymagających nadzoru.

Ten produkt (wraz z osprzętem) wyposażony jest w magnes(y). Połknięcie magnesu(-ów) grozi poważnymi obrażeniami, na przykład zadławieniem się lub urazami jelit. W razie połknięcia magnesów (lub magnesu) należy natychmiast zasięgnąć porady lekarskiej.

Środki ostrożności

• W przypadku długotrwałego użytkowania telewizora zamontowanego na uchwycie ściennym ściana za lub ponad telewizorem może ulec odbarwieniu albo tapeta może się odkleić, w zależności od rodzaju materiału, jakim pokryta jest ściana.
• Po zdemontowaniu zamontowanego wcześniej do ściany uchwytu ściennego otwory w ścianie pozostają.
• Nie używać uchwytu ściennego w miejscach narażonych na drgania mechaniczne.

Do dystrybutorów Sony

OSTRZEŻENIE

Poniższe instrukcje są przeznaczone wyłącznie dla dystrybutorów Sony. Należy przestrzegać środków ostrożności, zwracając szczególną uwagę na bezpieczeństwo podczas montażu, konserwacji i sprawdzania tego produktu.

Nie montować uchwytu ściennego na powierzchniach, w przypadku których narożniki lub boki telewizora mogłyby wystawać poza powierzchnię.

Nie montować uchwytu ściennego na powierzchniach takich jak filary, w przypadku których narożniki lub boki telewizora mogłyby wystawać poza powierzchnię. W razie uderzenia narożnika lub boku telewizora o osobę lub obiekt mogłoby to spowodować obrażenia lub uszkodzenia mienia.

Nie montować telewizora nad lub pod klimatyzatorem.

W przypadku narażenia telewizora na długotrwałe wycieki wody albo strumień powietrza z klimatyzatora może dojść do porażenia prądem elektrycznym lub awarii telewizora.

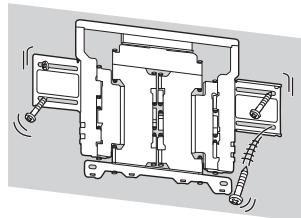

Uchwyt ścienny należy mocno zamocować do ściany, zgodnie ze wskazówkami podanymi w tej instrukcji obsługi.

Jeśli którakolwiek z śrub poluzuje się lub wypadnie, uchwyt ścienny może spaść, powodując obrażenia lub uszkodzenia mienia. Należy używać śrub odpowiednich do materiału, z którego wykonana jest ściana, i zamontować uchwyt za pomocą czterech śrub o średnicy 8 mm (lub odpowiedników).

Należy używać dostarczonych śrub i elementów montażowych w prawidłowy sposób, zgodnie ze wskazówkami podanymi w tej instrukcji obsługi. W przypadku używania elementów zastępczych telewizor może spaść, powodując obrażenia lub uszkodzenia telewizora.

Uchwyt należy zamontować w prawidłowy sposób, zgodnie ze wskazówkami podanymi w tej instrukcji obsługi.

Jeśli którakolwiek ze śrub poluzuje się lub wypadnie, telewizor może spaść, powodując obrażenia lub uszkodzenie telewizora.

Śruby należy mocno wkręcać w wyznaczonych miejscach.

W innym przypadku telewizor może spaść, powodując obrażenia lub uszkodzenia telewizora.

Nie narażać telewizora na wstrząsy podczas montażu.

Na skutek wstrząsów telewizor może spaść lub rozpaść się. Może to spowodować obrażenia.

Montować telewizor na ścianie prostopadłej do podłogi i płaskiej.

W innym przypadku telewizor może spaść, powodując obrażenia.

Po zamontowaniu telewizora w sprawidłowy sposób zamocuj kable.

Zapleszczenie się osób lub obiektów w kable może spowodować obrażenia lub uszkodzenia.

Nie dopuszczać do zaciśnięcia przewodu zasilającego lub kabli.

W przypadku zaciśnięcia przewodu zasilającego lub kabli pomiędzy urządzeniem a ścianą albo ich zginania lub skręcania na siłę może dojść do odsłonięcia wewnętrznych żył, a co za tym idzie do zwarcia lub przerwy w obwodzie. Może to spowodować pożar lub porażenie prądem elektrycznym.

Śruby potrzebne do zamontowania uchwytu ściennego do ściany nie są dostarczone.

Podczas montażu uchwytu ściennego należy używać śrub odpowiednich do materiału i struktury ściany.

Przed Rozpoczęciem

• Ilustracje telewizora przedstawione w niniejszej instrukcji to jedynie przykłady wykorzystane w celu zapewnienia skutecznego objaśnienia wymaganych czynności. Z tego powodu urządzenia na ilustracjach mogą wyglądać inaczej od rzeczywistego telewizora.

Z jakiego materiału wykonana jest ściana?

Sprawdzić, z jakiego materiału wykonana jest ściana, na której będzie zawieszany telewizor.

Płyta KG ze stelażem

Środki ostrożności

• Maksymalna grubość płyty KG: 16 mm.
• Upewnić się, że wymiary drewnianej deski stelażowej wewnętrznej są nie mniejsze niż 51 mm × 102 mm dla wymiarów typowych lub 38 mm × 89 mm dla wymiarów nominalnych.
• Pomiędzy elementami mocującymi należy zachować nie mniej niż 406 mm odstępu.

Lita ściana z betonu lub bloczków betonowych

Środki ostrożności

• Uchwyt ścienny należy montować bezpośrednio na powierzchni litej ściany betonowej. Grubość litej ściany betonowej powinna być nie mniejsza niż 203 mm.
• Wymiary bloczków, z których wykonana jest ściana, powinny być nie mniejsze niż 203 mm × 203 mm × 406 mm

Sprawdzenie elementów

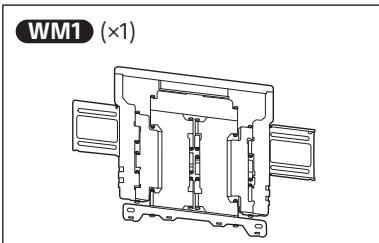

Dostarczone z uchwytem SU-WL850

• Sprawdzić, czy wszystkie elementy zostały dostarczone.

Dostarczone z telewizorem

• Włączone w przypadku niektórych regionów/krajów/modeli.

Przygotowanie do montażu

• W czasie instalacji należy mieć do dyspozycji Przewodnik telewizora oraz Przewodnik ustawień.
• Wybrać miejsce montażu telewizora.
• Przygotować cztery wkręty o średnicy 8 mm i cztery odpowiednie podkładki (nie są one dołączone do wyposażenia). Wybrać śruby odpowiednie do materiału, z którego wykonana jest ściana.
• Przygotuj następujące narzędzia:

*1	5,5 mm 10 mm
*2		1,5 N·m {15 kgf·cm}	*3
	*2 (x4)	*4 (x4) 8 mm × 60 mm	*4 (x4)

*1 Tylko do płyt KG ze stelażem

2 Tylko do litych ścian betonowych lub z bloczków betonowych 3 W zależności od modeli *4 Podczas dobierania wkrętów i podkładek należy zachować ostrożność

A Montaż uchwytu ściennego do płyty gipsowo-kartonowej ze stelażem

Montaż uchwytu ściennego na ścianie

1 Wybrać.

Upewnić się, że na ścianie jest wystarczająco dużo miejsca dla telewizora, a także że ściana jest w stanie unieść co najmniej sześciokrotnie większy ciężar telewizora.

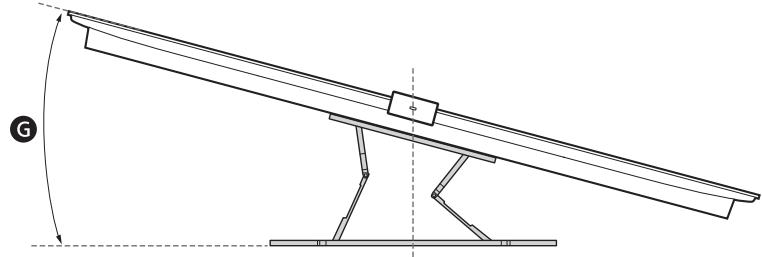

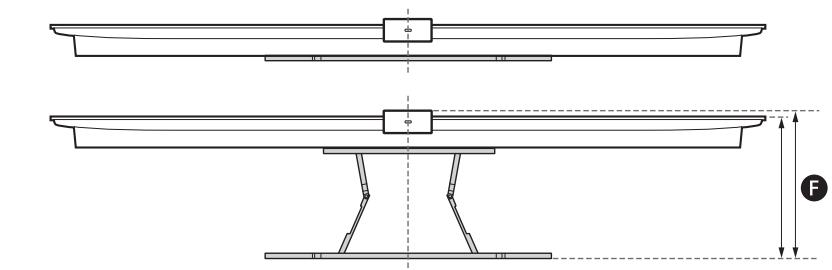

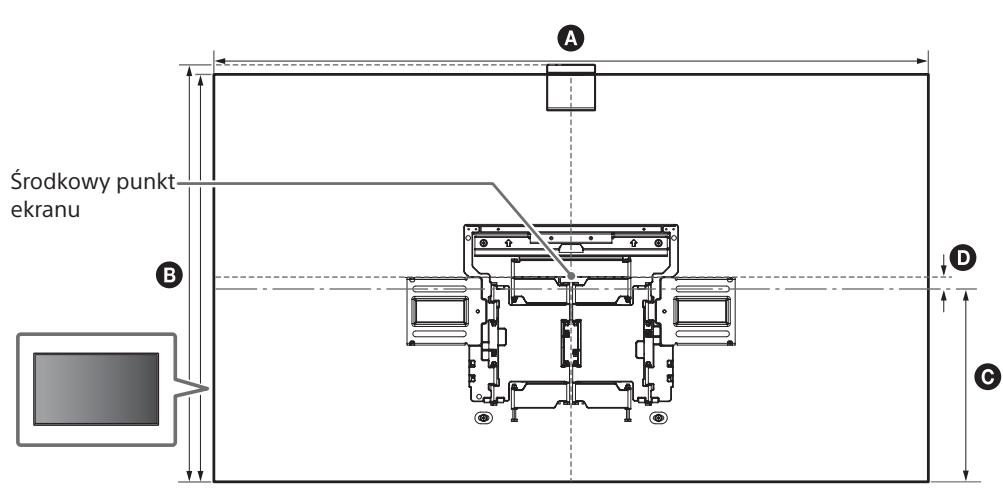

Patrz "Wymiary do instalacji uchwytu ściennego na ścianie" na stronie 19. - Ciężar telewizora można sprawdzić w Przewodniku.

Uwaga

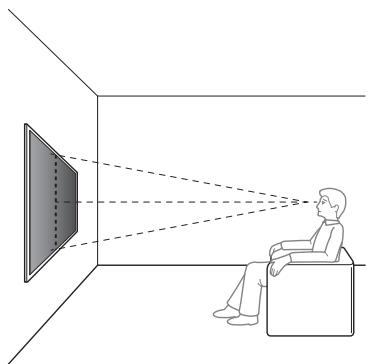

• Po zamontowaniu telewizora na ścianie (górna część jest lekko przechylona do przodu). Zalecamy sprawdzenie pozycji telewizora w miejscu oglądania.

2

3 Przyłożyć element WM do ściany i oznaczyć cztery miejsca na otwory na belkach stelaża.

Uwaga

Użyj poziomnicy, aby sprawdzić, czy element

WM1 jest wypoziomowany.

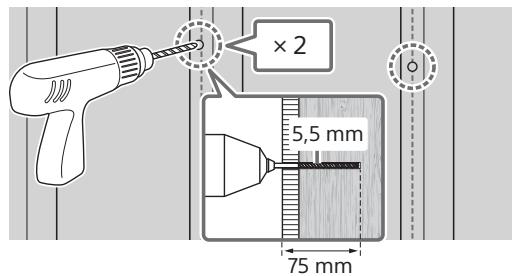

4 Wywierć górne otwory pilotażowe w oznaczonych punktach.

Upewnij się, że wywiercenie otworów w ścianie ma wytrzymałość zapewniającą uniesienie ciężaru co najmniej sześciokrotnie większego od ciężaru telewizora.

Uwaga

• Otwory pilotażowe należy wywiercić na głębokość 75 mm za pomocą wiertła o średnicy 5,5 mm.

5 Zamontować element WM1 na ścianie za pomocą odpowiednich wkrętów (nie należą do wyposażenia) i podkładek (nie należą do wyposażenia).

Uwaga

• Użyj poziomnicy, aby sprawdzić, czy element

WM1 jest wypoziomowany.

Środki ostrożności

• Nie dokręcać zbyt mocno drewnianej śruby 8 mm × 60 mm. Nieprawidłowa siła dokręcania może obniżyć sprawność działania drewnianej śruby 8 mm × 60 mm.

6 Wywiercić dolne otwory pilotażowe w oznaczonych punktach. (Instrukcje dotyczące wiercenia otworów można znaleźć w kroku 4.)

7 Włożyć odpowiednie śruby i podkładki do otworów.

Uwaga

Użyj poziomnicy, aby sprawdzić, czy element

WM1 jest wypoziomowany.

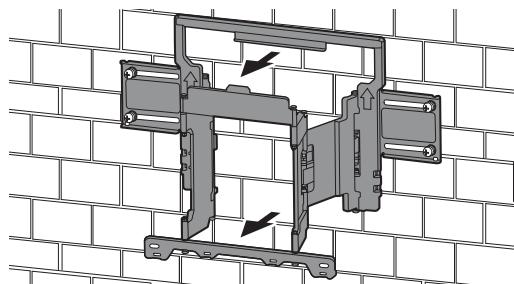

8 Wyciągnąć ramię wspornika aż do samego końca.

Przygotowanie do montażu telewizora

Uwaga

• Wykręcone śruby i niewykorzystane części przechowywać w bezpiecznym miejscu, z dala od dzieci.

Montaż telewizora na ścianie - karton*

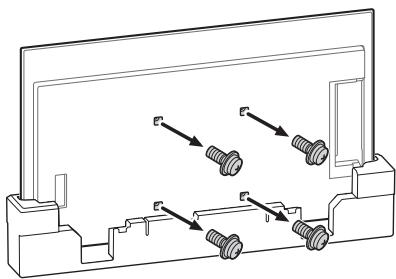

• Wyłącznia w przypadku niektórych regionów/krajów/modeli. 1 Odkręć śruby z tyłu telewizora.

2 Przymocuj uchwyt ścienny (dostarczony z telewizorem) z tyłu telewizora (aby ustawić go równolegle do ściany).

Uwaga

• Upewnij się, że uchwyt ścienny VS został solidnie przymocowany do telewizora. Do montażu uchwytu ściennego VS należy używać wyłącznie wkrętaków płaskich. Użycie innych narzędzi może spowodować przykręcenie uchwytu ściennego VS ze zbyt dużą siłą dokręcania, powodując uszkodzenia telewizora.

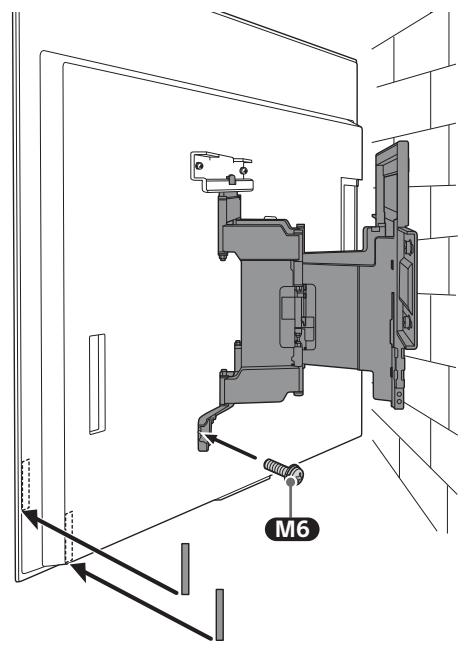

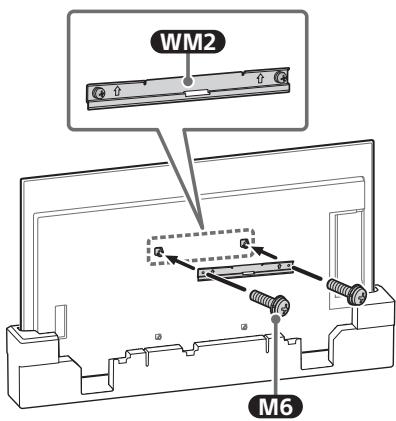

3 Zamontować element WM2 do telewizora za pomocą M6.

Montaż telewizora na ścianie z podstawy

1 Zdjąć pokrywę ze złączy.

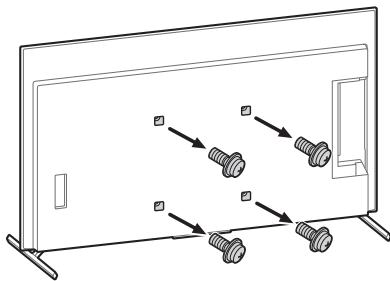

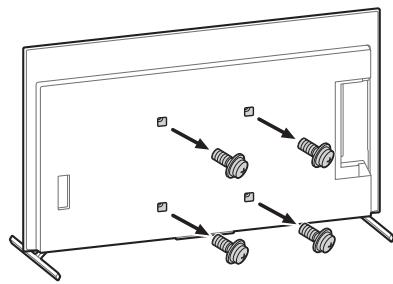

2 Odkręć śruby z tyłu telewizora.

3 Przymocuj uchwyt ścienny (dostarczony z telewizorem) z tyłu telewizora (aby ustawić go równolegle do ściany).

Uwaga

• Upewnij się, że uchwyt ścienny VS został solidnie przymocowany do telewizora. Do montażu uchwytu ściennego VS należy używać wyłącznie wkrętaków płaskich. Użycie innych narzędzi może spowodować przykręcenie uchwytu ściennego VS ze zbyt dużą siłą dokręcania, powodując uszkodzenie telewizora.

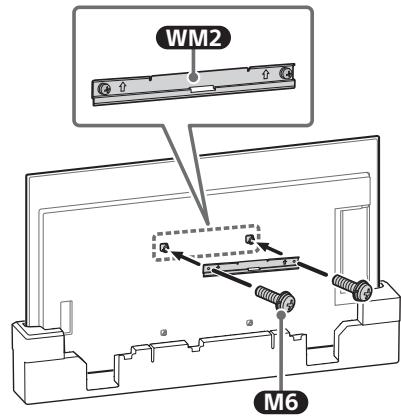

4 Zamontować element WM2 do telewizora za pomocą M6.

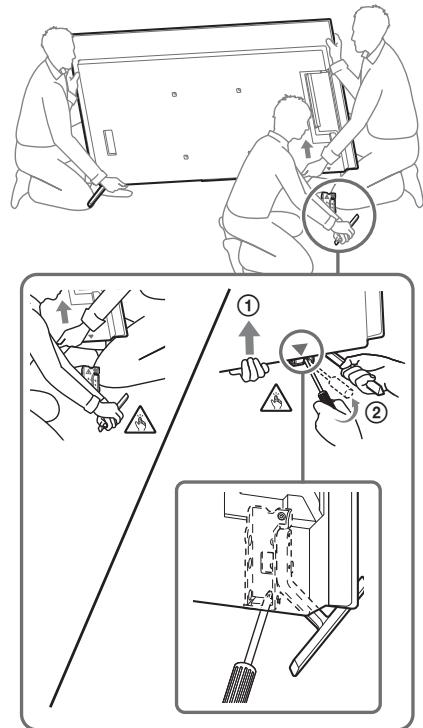

5 Odkręć podstawę od telewizora.

• Usuń boki podstawy pojedynczo. Chwyć podstawę mocno obiema rękami, a pozostałe osoby powinny podnieść telewizor.

• Powtórz poprzednią czynność i usuń drugi bok podstawy.

Uwaga

• Odłączenie podstawy wymaga współdziałania przynajmniej trzech osób.
• Należy uważać, aby nie używać nadmiernej siły przy odłączaniu podstawy od telewizora, gdyż może to spowodować upadek telewizora i doprowadzić do obrażeń ciała lub fizycznego uszkodzenia telewizora.
• Zachować ostrożność podczas obsługi podstawy, aby uniknąć uszkodzenia telewizora.
• Zachowaj ostrożność, unosząc telewizor, odłączając podstawę. Łatwo ją może przewrócić i spowodować obrażenia. Uważaj podczas odłączania podstawy od telewizora, aby nie spadła i nie uszkodziła powierzchni, na której stał odbiornik.

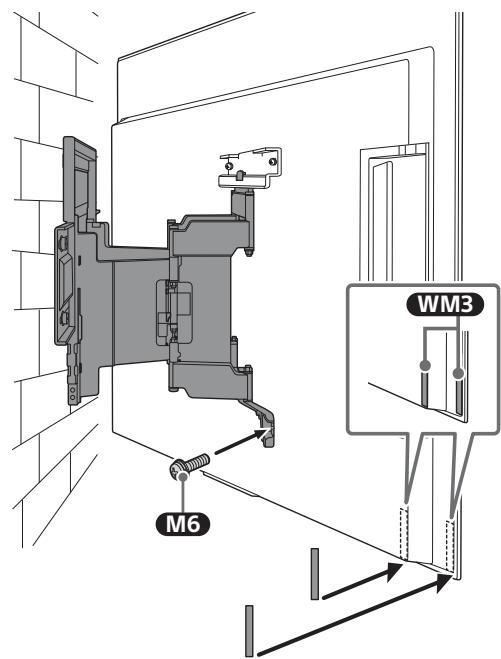

2 - Nie mocować WM3 na etykietach.

3 Przykręcić lewą i prawą stronę uchwytu ściennego przy pomocy M6 i przymocować WMB.

Uwaga

4

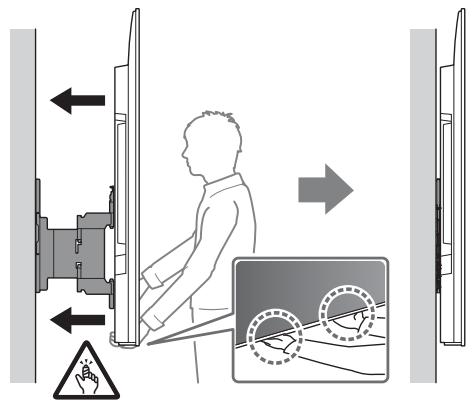

5 Przenosząc telewizor, chwyć go mocno od dołu.

Zbliżenie telewizora do ściany może być niemożliwe w zależności od typu i liczby podłączonych kabli. Nie oznacza to usterki.

Uwaga

OSTRZEŻENIE

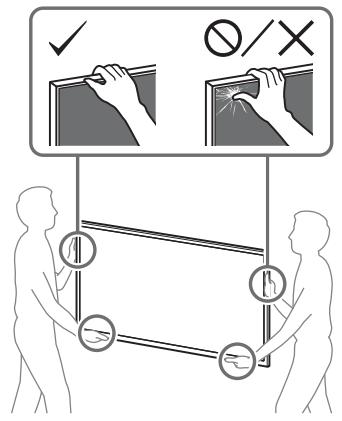

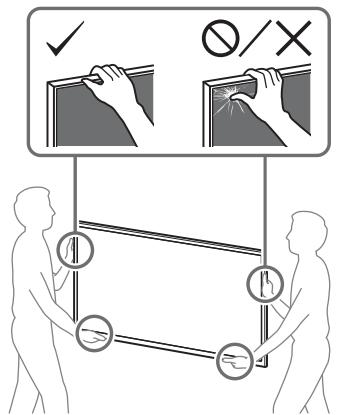

• Do przenoszenia dużego telewizora potrzeba dwóch lub więcej osób (trzech lub więcej w przypadku telewizorów o przekątnej 189,3 cm (75 cali) lub większej) (z wyjątkiem Egiptu).
• Do przenoszenia dużego telewizora potrzeba dwóch lub więcej osób (trzech lub więcej w przypadku telewizorów o przekątnej 75 cali (189,3 cm) lub większej) (dotyczy tylko Egiptu).

Sprawdzenie kompletności montażu

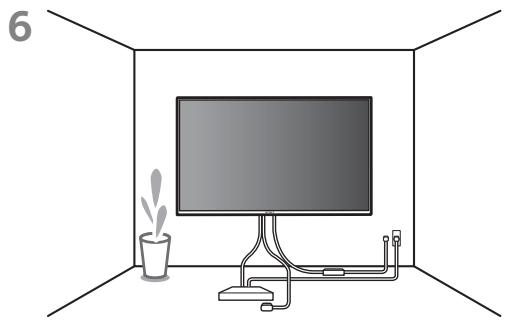

Sprawdzić następujące pozycje. - Czy przewód i kable nie są skręcone ani zaciśnięte.

OSTRZEŻENIE

• Nieprawidłowe umieszczenie przewodu zasilającego itp. może spowodować pożar lub porażenie prądem elektrycznym na skutek zwarcia. Ze względów bezpieczeństwa należy sprawdzić kompletność montażu.

Pozostałe informacje

W celu zdemontowania telewizora należy wykonać procedurę montażu w odwrotnej kolejności.

OSTRZEŻENIE

• Do przenoszenia dużego telewizora potrzeba dwóch lub więcej osób (trzech lub więcej w przypadku telewizorów o przekątnej 189,3 cm (75 cali) lub większej) (z wyjątkiem Egiptu).

Do przenoszenia dużego telewizora potrzeba dwóch lub więcej osób (trzech lub więcej w przypadku telewizorów o przekątnej 75 cali (189,3 cm) lub większej) (dotyczy tylko Egiptu).

B Montowanie uchwytu ściennego do litej ściany z betonu lub bloczków betonowych

Upewnić się, że na ścianie jest wystarczająco dużo miejsca dla telewizora, a także że ściana jest w stanie unieść co najmniej sześciokrotnie większy ciężar telewizora.

Patrz „Wymiary do instalacji uchwytu ściennego na ścianie" na stronie 19. - Ciężar telewizora można sprawdzić w Przewodniku.

Uwaga

• Po zamontowaniu telewizora na ścianie jego górna część jest lekko przechylona do przodu. Zalecamy sprawdzenie pozycji telewizora w miejscu oglądania.

2 Przyłożyć element WM1 do ściany i oznaczyć cztery miejsca na otwory na ścianie.

Uwaga

Użyj poziomicy, aby sprawdzić, czy element WM1 jest wypoziomowany.

3 Wywierć otwory pilotowe w zaznaczonych punktach.

Upewnij się, że wywiercenie otworów w ścianie ma wytrzymałość zapewniającą uniesienie ciężaru co najmniej sześciokrotnie większego od ciężaru telewizora.

Uwaga

• Otwory pilotażowe należy wywiercić na głębokość 75 mm za pomocą wiertła o średnicy 10 mm.

5 Zamontować element WM1 na ścianie za pomocą odpowiednich wkrętów (nie należą do wyposażenia) i podkładek (nie należą do wyposażenia).

Uwaga

Użyj poziomnicy, aby sprawdzić, czy element WM1 jest wypoziomowany.

Środki ostrożności

• Nie dokręcać zbyt mocno drewnianej śruby 8 mm × 60 mm. Nieprawidłowa siła dokręcania może obniżyć sprawność działania drewnianej śruby 8 mm × 60 mm.

6 Wyciągnąć ramię wspornika aż do samego końca.

Przygotowanie do montażu telewizora

Uwaga

• Wykręcone śruby i niewykorzystane części przechowywać w bezpiecznym miejscu, z dala od dzieci.

Montaż telewizora na ścianie - karton*

• Wyłącznie w przypadku wybranych regionów/krajów/modeli.

1 Odkręć śruby z tyłu telewizora.

2 Przymocuj uchwyt ścienny (dostarczony z telewizorem) z tyłu telewizora (aby ustawić go równolegle do ściany).

Uwaga

• Upewnij się, że uchwyt ścienny (VS) został solidnie przymocowany do telewizora. Do montażu uchwytu ściennego (VS) należy używać wyłącznie wkrętów płaskich. Użycie innych narzędzi może spowodować przykręcenie uchwytu ściennego (VS) ze zbyt dużą siłą dokręcania, powodując uszkodzenie telewizora.

3 Zamontować element WM2 do telewizora za pomocą M6.

Montaż telewizora na ścianie z podstawy

1 Zdejmij pokrywę ze złączy.

2 Odkręć śruby z tyłu telewizora.

3 Przymocuj uchwyt ścienny (dostarczony z telewizorem) z tyłu telewizora (aby ustawić go równolegle do ściany).

Uwaga

• Upewnij się, że uchwyt ścienny VS został solidnie przymocowany do telewizora. Do montażu uchwytu ściennego VS należy używać wyłącznie wkrętaków płaskich. Użycie innych narzędzi może spowodować przykręcenie uchwytu ściennego VS ze zbyt dużą siłą dokręcania, powodując uszkodzenia telewizora.

4 Zamontować element WM2 do telewizora za pomocą M6.

5 Odkręć podstawę od telewizora.

• Usuń boki podstawy pojedynczo. Chwyć podstawę mocno obiema rękami, a pozostałe osoby powinny podnieść telewizor.

• Powtórz poprzednią czynność i usuń drugi bok podstawy.

Uwaga

• Odłączenie podstawy wymaga współdziałania przynajmniej trzech osób.
• Należy uważać, aby nie użyć nadmiernej siły przy odłączaniu podstawy od telewizora, gdyż może to spowodować upadek telewizora i doprowadzić do obrażeń ciała lub fizycznych uszkodzeń telewizora.
• Zachować ostrożność podczas obsługi podstawy, aby uniknąć uszkodzenia telewizora.
• Zachowaj ostrożność, unosząc telewizor odłączając podstawę. Łatwo ją można przewrócić i spowodować obrażenia. Uważaj podczas odłączania podstawy od telewizora, aby nie spadła i nie uszkodziła powierzchni, na której stał odbiornik.

3 Przykręcić lewą i prawą stronę uchwytu ściennego przy pomocy M6 i przykręconej WM3.

• Nie mocować (WM3) na etykietach.

Uwaga

5 Przenosząc telewizor, chwyć go mocno od dołu.

Uwaga

Zbliżenie telewizora do ściany może być niemożliwe w zależności od typu i liczby podłączonych kabli. Nie oznacza to usterki.

OSTRZEŻENIE

• Do przenoszenia dużego telewizora potrzeba dwóch lub więcej osób (trzech lub więcej w przypadku telewizorów o przekątnej 189,3 cm (75 cali) lub większej) (z wyjątkiem Egiptu).
• Do przenoszenia dużego telewizora potrzeba dwóch lub więcej osób (trzech lub więcej w przypadku telewizorów o przekątnej 75 cali (189,3 cm) lub większej) (dotyczy tylko Egiptu).

Sprawdzenie kompletności montażu

Sprawdzić następujące pozycje.

• Czy przewód i kable nie są skręcone ani zaciśnięte.

OSTRZEŻENIE

• Nieprawidłowe umieszczenie przewodu zasilającego itp. może spowodować pożar lub porażenie prądem elektrycznym na skutek zwarcia. Ze względów bezpieczeństwa należy sprawdzić kompletność montażu.

Pozostałe informacje

W celu zdemontowania telewizora należy wykonać procedurę montażu w odwrotnej kolejności.

OSTRZEŻENIE

• Do przenoszenia dużego telewizora potrzeba dwóch lub więcej osób (trzech lub więcej w przypadku telewizorów o przekątnej 189,3 cm (75 cali) lub większej) (z wyjątkiem Egiptu).

Do przenoszenia dużego telewizora potrzeba dwóch lub więcej osób (trzech lub więcej w przypadku telewizorów o przekątnej 75 cali (189,3 cm) lub większej) (dotyczy tylko Egiptu).

Specyfikacja

WM1

Wymiary: (ok.) [mm]

Ciężar (tylko podstawa): (ok.) [kg] 3,0

Konstrukcja i specyfikacja mogą ulec zmianie bez uprzedzenia.

Materiały pomocnicze

Wymiary do instalacji uchwytu ściennego na ścianie

Wartości podane w tabeli mogą się różnić minimalnie w zależności od instalacji.

Z kamerą (mm)

Nazwa modelu	A	B	C	D	E	F*	G* (°)
XR-77A8xEL	1722	1013	340	165	78	281	15
XR-65A8xEL	1448	851	342	82	77	281	18
XR-55A8xEL	1227	727	342	20	77	281	19

• (Około)

Bez kamery (mm)

Nazwa modelu	A	B	C	D	E	F*	G* (°)
XR-77A8xL	1722	998	340	165	66	269	15
XR-65A8xL	1448	836	342	82	66	269	18
XR-55A8xL	1227	712	342	20	66	269	19

• (Około)

• Kable nie są skręcone i przyciśnięte.

OSTRZEŻENIE

Instalując telewizor, nie narażaj go na uderzenia.

Jeśli telewizor zostanie uderzony, może spaść lub się zepsuć. Może to spowodować obrażenia.

Zamontuj telewizor na ścianie, która jest zarówno prostopadła do podłogi, jak i równa.

Dołączone do SU-WL850

• Sprawdź, czy wszystkie elementy są dołączone.

WM1 (×1)	WM2 (×1)	WM3 (×4)
M6 (×4)	WT1 (×6)

Dołączone do telewizora

Uchwyt do montażu ściennego

VS (× 4)^*

Przygotowanie do instalacji

*1 Tylko do płyt gipsowo-kartonowych z drewnianą konstrukcją nośną

2 Tylko do ściany betonowej lub bloków betonowych 3 Zależnie od modelu *4 Ostrożnie wybierz śruby i podkładki

A Mocowanie uchwytu do montażu ściennego do płyt gipsowo-kartonowych z drewnianą konstrukcją nośną

Projekt i specyfikacja mogą ulec zmianie bez powiadomienia.

Referencja

Przygotowanie do instalacji uchwytu do montażu na ścianie

g(sjzglw 189.3) jy75 slojzyjgj yj

.（yao b）（j）

Lgaaa daa Lg yjgl aai jI

Lj

jUj Uolj EoJg JuaJgJuguG CuaJ Saa Ooo

.

1 1

∴ θ = - y 1x 1 - x₂

gaiy 5yjuyaiyiyui jya yao yao pail 15 y

.

aai j 0 aai jai jg j jj

.

Ououu Ugauu uolaiu gur baaq
