LCDXR-65A80L - Televisio SONY - Ilmainen käyttöohje ja opas

Tuotetyyppi	OLED 4K HDR -televisio
Merkki	Sony
Malli	XR-65A80L (LCDXR-65A80L)
Näytön koko	65 tuumaa (165 cm lävistäjä)
Näyttötekniikka	OLED Cognitive Processor XR:llä
Tarkkuus	4K Ultra HD (3840 x 2160 pikseliä)
Mitat (jalustan kanssa)	1448 × 851 × 342 mm (L × K × S)
Mitat (ilman jalustaa)	1448 × 836 × 52 mm (L × K × S)
Paino (jalustan kanssa)	noin 24,5 kg
Paino (ilman jalustaa)	noin 22,5 kg
Virtalähde	220-240 V AC, 50/60 Hz
Virrankulutus	359 W (max), 0,5 W valmiustilassa
Päätoiminnot	Smart TV (Google TV), Dolby Vision, Dolby Atmos, AirPlay 2, sisäänrakennettu Chromecast, Alexa-yhteensopiva
Liitännät	4x HDMI (1 eARC), 2x USB, Wi-Fi, Bluetooth, Ethernet, optinen äänilähtö, kuulokeliitäntä
Seinäkiinnitys	VESA 300 × 300 mm (erityinen SU-WL850 teline vaaditaan)
Seinäasennus	Valtuutetun ammattilaisen asennus pakollinen
Huolto ja puhdistus	Puhdista pehmeällä ja kuivalla liinalla. Älä käytä kemikaaleja.
Turvallisuus	Älä tuki ilmanvaihtoaukkoja. Vältä iskuja. Älä altista vedelle.
Varaosat ja korjattavuus	Korjattavuusindeksi: 7,9/10. Varaosat saatavilla 7 vuotta tuotannon päättymisen jälkeen.
Yleistä	Käyttöohje saatavilla 30 kielellä. Valmistajan takuu 2 vuotta.

Usein kysytyt kysymykset - LCDXR-65A80L SONY

Voinko asentaa television seinälle itse?

Ei, Sony suosittelee vahvasti käyttämään valtuutettua asentajaa. Asennus edellyttää seinän lujuuden tuntemusta ja erityisen SU-WL850 -telineen käyttöä. Väärä asennus voi johtaa television putoamiseen ja vakaviin vammoihin.

Mikä on television paino?

Television XR-65A80L paino jalustan kanssa on noin 24,5 kg. Ilman jalustaa se painaa noin 22,5 kg.

Mitkä ovat television mitat?

Mitat jalustan kanssa ovat 1448 × 851 × 342 mm (L × K × S). Ilman jalustaa paksuus on 52 mm.

Miten puhdistan OLED-näytön?

Käytä pehmeää, kuivaa liinaa (mikrokuitua) pölyn poistamiseen. Tahrojen poistoon kostuta liinaa hieman tislatulla vedellä. Älä koskaan käytä kemikaaleja, alkoholia tai hankaavia puhdistusaineita.

Mitä kaapeleita tarvitaan liitäntää varten?

Television mukana toimitetaan virtajohto. HDMI-, antenni- tai optisia kaapeleita ei sisälly. Hanki laitteillesi yhteensopivat kaapelit.

Voiko seinätelinettä SU-WL850 käyttää muiden televisioiden kanssa?

Ei, tämä teline on suunniteltu yksinomaan Sony A8xL- ja A8xEL-sarjan malleille (55, 65, 77 tuumaa). Käyttö toisen television kanssa voi aiheuttaa vammoja tai vahinkoja.

Mikä on seinätelineen porausreikien syvyys?

Kipsilevyä poratessa reikien halkaisija on 5,5 mm ja syvyys 75 mm. Betonissa käytä 10 mm terää samalla syvyydellä.

Onko televisio yhteensopiva ääniavustajien kanssa?

Kyllä, siinä on sisäänrakennettu Google Assistant ja se on yhteensopiva Amazon Alexan kanssa. Mikrofoni on käytettävissä äänikomennoille (paitsi ilman kameraa oleva malli).

Mitä teen, jos televisio ei käynnisty?

Tarkista, että virtajohto on kunnolla kiinni ja pistorasia toimii. Kokeile painaa television virtapainiketta. Jos mitään ei tapahdu, ota yhteys Sonyn tukeen.

Mistä saan varaosia?

Varaosia on saatavilla valtuutetuilta Sony-jälleenmyyjiltä 7 vuotta tuotannon päättymisen jälkeen. Katso Sonyn viralliselta verkkosivustolta korjauskeskuksen löytämiseksi.

KÄYTTÖOHJE LCDXR-65A80L SONY

Asennustiedot Sonyn seinäasennuskiinnittimen (SU-WL850) käyttämiseksi

Tuetut mallit*:

• Kyseisissä mallinimissä "x"/"xx" tarkoittaa kunkin mallin numeroita ja/tai merkkejä.

XR-77A8xL / 77A8xEL / 65A8xL / 65A8xEL / 55A8xL / 55A8xEL

Asiakkaille

Tuotteen suojelemiseksi ja turvallisuuden vuoksi Sony suosittelee, että TV:n asennus annetaan Sonyn jälleenmyyjän tai luvallisen urakoitsijan tehtäväksi. Älä yritä asentaa sitä itse.

Sony-jälleenmyyjille ja urakoitsijoille

Kiinnitä erityistä huomiota turvallisuuteen tämän tuotteen asennuksen, huollon ja tarkastuksen aikana.

Tämän tuotteen asentaminen edellyttää riittävää ammattitaitoa erityisesti sen määrittämiseksi, kestääkö seinä TV:n painon. Tämän tuotteen seinään asentaminen on jätettävä Sonyn jälleenmyyjän tai luvallisen urakoitsijan tehtäväksi ja asennuksen turvallisuuteen on kiinnitettävä riittävästi huomiota. Sony ei ole vastuussa mistään vahingosta tai vammoista, jotka johtuvat tuotteen väärästä käsittelystä tai asennuksesta.

Varmista turvallisuus ja asianmukainen asennus noudattamalla seinäasennuskiinnittimen käyttöohjeita, TV:n asetusopasta ja tämän oppaan ohjeita.

Seinäasennuskiinnitin

Turvallisuus

Kiitos, että ostit tämän tuotteen.

Asiakkaille

TV:n asennus seinälle

VAROITUS

VAATII AMMATTILAISEN ASENNUKSEN

Tämän tuotteen saa asentaa vain ammattimainen asentaja, joka osaa määrittää, kestäkö seinä TV:n painon. Jos TV:tä ei kiinnitetä oikein asennuksen aikana, se saattaa pudota ja aiheuttaa vakavan loukkaantumisen. Sony ei ole vastuussa vahingoista tai loukkaantumisesta, joka johtuu virheellisestä käsittelystä tai asennuksesta tai muun kuin määritetyn tuotteen asennuksesta. Tämä ei vaikuta (mahdollisiin) lakisääteisiin oikeuksiin.

Sony-jälleenmyyjille

Tämän tuotteen asentaminen edellyttää riittävää ammattitaitoa. Lue tämä käyttöohje huolellisesti, jotta asennustyö olisi turvallista. Sony ei ole vastuussa mistään vahingosta tai vammoista, jotka johtuvat tuotteen väärästä käsittelystä tai asennuksesta. Anna tämä käyttöohje asiakkaalle asennuksen jälkeen.

Tässä käyttöoppaassa kuvataan tuotteen oikeaoppinen käsittely sekä tärkeät varotoimet onnettomuuksien estämiseksi. Käyttäjän vastuulla on lukea, ymmärtää läpikotaisin ja noudattaa kaikkia tämän käyttöoppaan ohjeita. Jos näin ei tehdä, seurauksena voi olla vakava henkilökohtainen loukkaantuminen tai omaisuusvahinko ja se voi mitätöidä takuun. Säilytä tämä käyttöohje tulevaa käyttöä varten.

Sonyn tuotteet on suunniteltu turvallisuutta ajatellen. Jos tuotteita käytetään väärin, seurauksena voi olla tulipalon, sähköiskun, tuotteen kaatumisen tai putoamisen aiheuttama vakava henkilövahinko. Huomioi turvallisuutta koskevat varotoimet tällaisten onnettomuuksien estämiseksi.

VAROTOIMET

Määritetyt tuotteet

Tämä seinäasennuskiinnitin on tarkoitettu käytettäväksi sille määritettyjen TV:iden kanssa. Tarkista TV:n viiteoppaasta, että seinäasennuskiinnitintä voidaan käyttää.

Asiakkaille

VAROITUS

Jos seuraavia varotoimia ei noudateta, seurauksena voi olla tulipalon, sähköiskun tai tuotteen putoamisen aiheuttama vakava henkilövahinko tai kuolema.

Asennuksen saa suorittaa vain luvanvarainen urakoitsija. Pidä lapset poissa asennusalueelta asennuksen aikana.

Jos seinäasennuskiinnitintä tai TV:tä ei asenneta oikein, seurauksena voi olla seuraavat onnettomuudet. Jätä asennus luvanvaraisen urakoitsijan tehtäväksi.

• TV saattaa pudota ja aiheuttaa mustelmia, murtumia tai muun vakavan henkilövahingon. Jos seinä, johon seinäasennuskiinnike asennetaan, on epävakaa, epätasainen tai se ei ole kohtisuorassa lattiaan nähden, yksikkö saattaa pudota ja aiheuttaa henkilö- tai omaisuusvahingon. Seinän pitäisi pystyä kannattamaan vähintään kuusi kertaa TV:n painon. (Katso TV:n paino sen viiteoppaasta.) Jos seinäasennuskiinnikettä ei ole asennettu seinälle tarpeeksi tukevasti, yksikkö saattaa pudota ja aiheuttaa henkilö- tai omaisuusvahingon.

Varmista, että TV:n siirron tai irrotuksen suorittaa luvallinen urakoitsija.

Jos muut kuin luvalliset urakoitsijat asentavat, kuljettavat tai irrottavat TV:n, se saattaa pudota ja aiheuttaa henkilö- tai omaisuusvahingon. Suuren television siirtämiseen tarvitaan vähintään kaksi henkilöä (tai vähintään kolme henkilöä, jos television koko on yli 189,3 cm (75 tuumaa)) (paitsi Egypti).

Suuren television siirtämiseen tarvitaan vähintään kaksi henkilöä (tai vähintään kolme henkilöä, jos television koko on yli 75 tuumaa (189,3 cm)) (vain Egypti).

Älä irrota ruuveja tms. TV:n kiinnityksen jälkeen.

Jos näin tehdään, TV saattaa pudota ja aiheuttaa henkilö- tai omaisuusvahingon.

Älä tee muutoksia seinäasennuskiinnikkeen osiin.

Jos näin tehdään, seinäasennuskiinnike saattaa pudota ja aiheuttaa henkilö- tai omaisuusvahingon.

Älä asenna muita laitteita kuin määritelty tuote.

Tämä seinäasennuskiinnike on tarkoitettu käytettäväksi ainoastaan sille määritetyn tuotteen kanssa. Jos asennat muun kuin määritetyn laitteen, se saattaa pudota ja rikkoutua ja aiheuttaa henkilö- tai omaisuusvahingon.

Älä kohdista seinäasennuskiinnittimeen TV:n lisäksi muuta kuormaa.

Älä ravista TV:tä vasemmalle/oikealle tai ylös/alas.

Jos näin tehdään, TV saattaa pudota ja aiheuttaa henkilö- tai omaisuusvahingon.

Älä nojaa TV:hen tai riipu siitä.

Älä nojaa TV:hen tai riipu siitä, sillä se saattaa pudota ja aiheuttaa vakavan henkilövahingon.

VAROTOIMET

Seuraavia varotoimia ei noudateta, seurauksena voi olla henkilö- tai omaisuusvahinko.

• Varo, etteivät sormet jää väliin, kun käsittelet seinäasennuskiinnitintä tai kannat TV:tä. Kun käännät TV:tä, käsittele varovasti ja huolehdi, ettet osu lähellä oleviin ihmisiin. Säilytä käyttämättömät osat varmassa tallessa tulevaa käyttöä varten. Pidä ne poissa lasten ulottuvilta.

Älä käytä liikaa voimaa tuotteen puhdistuksen tai huollon yhteydessä.

Älä paina TV:n lasia sivulta. Jos näin tehdään, laite voi pudota ja aiheuttaa henkilö- tai omaisuusvahingon.

Älä sijoita tätä laitetta lähelle lääketieteellisiä laitteita.

Tässä tuotteessa (lisävarusteet mukaan lukien) on magneetteja, jotka voivat häiritä tahdistimia, hydrokefalian hoitoon tarkoitettuja ohjelmoitavia sunttiventtiilejä tai muita lääketieteellisiä laitteita. Älä sijoita tätä laitetta lähelle henkilöitä, jotka käyttävät tällaisia lääketieteellisiä laitteita. Neuvottele lääkärin kanssa ennen tämän tuotteen käyttämistä, jos käytät jotain tällaista lääketieteellistä laitetta.

Säilytettävä lasten tai valvottavien henkilöiden ulottumattomissa.

Tässä tuotteessa (lisävarusteet mukaan lukien) on magneetteja. Magneettien nieleminen voi aiheuttaa vakavia vahinkoja, kuten tukehtumisvaaran tai suolistovammoja. Jos magneetti on nielty, ota välittömästi yhteyttä lääkäriin.

Varotoimet

• Jos seinäasennuskiinnittimeen asennettua TV:tä käytetään pitkään, TV:n takana tai yläpuolella oleva seinäpinta voi värjäytyä tai tapetti irrota seinämateriaalista riippuen.
• Jos seinäasennuskiinnitin irrotetaan seinään asentamisen jälkeen, seinään jää ruuvireiät.
• Älä käytä seinäasennuskiinnitintä paikassa, johon kohdistuu mekaanista tärinää.

Seinäasennuskiinnittimen asentaminen

Sony-jälleenmyyjille

VAROITUS

Seuraavat ohjeet ovat ainoastaan Sony-jälleenmyyjälle. Muista lukea edellä olevat turvallisuusvarotoimet ja kiinnitä erityistä huomiota turvallisuuteen tämän tuotteen asennuksen, huollon ja tarkastuksen aikana.

Älä asenna seinäasennuskiinnitintä seinäpintoihin, joissa TV:n kulmat tai sivut ulkonevat seinäpinnasta.

Älä asenna seinäasennuskiinnitintä pylvääseen tai vastaaviin seinäpintoihin, joissa TV:n kulmat tai sivut ulkonevat seinäpinnasta. Jos henkilö tai esine osuu TV:n ulkonevaan kulmaan tai sivuun, seurauksena voi olla henkilö- tai omaisuusvahinko.

Älä asenna TV:tä ilmastointilaitteen ylä- tai alapuolelle.

Jos TV altistuu ilmastointilaitteen vesivuodoille tai pitkäaikaiselle ilmavirralle, seurauksena voi olla tulipalo, sähköisku tai TV:n toimintahäiriö.

Muista asentaa seinäasennuskiinnitin tukevasti seinään tässä käyttöoppaassa annettujen ohjeiden mukaisesti.

Jos jokin ruuveista on löysällä tai pudonnut, seinäasennuskiinnitin saattaa pudota ja aiheuttaa henkilö- tai omaisuusvahingon. Muista käyttää seinän materiaaliin sopivia ruuveja ja asenna yksikkö tukevasti neljällä ruuvilla, jotka ovat halkaisijaltaan 8 mm (tai vastaavia).

Muista käyttää mukana toimitettuja ruuveja ja kiinnitysosia oikein ja noudata tässä käyttöoppaassa annettuja ohjeita. Jos käytät korvaavia osia, TV saattaa pudota ja aiheuttaa henkilövahingon tai vahingoittaa TV:tä.

Muista kiinnittää kiinnitin oikein noudattamalla tässä käyttöoppaassa selitettyä menetelmää.

Jos jokin ruuveista on löysällä tai pudonnut, TV saattaa pudota ja aiheuttaa henkilövahingon tai itse TV:n vaurioitumisen.

Muista kiristää ruuvit kunnolla tarkoitettuihin kohtiin.

Jos näin ei tehdä, TV saattaa pudota ja aiheuttaa henkilövahingon tai itse TV:n vaurioitumisen.

Varo kohdistamasta TV:hen iskuja asennuksen aikana.

Jos TV:hen kohdistuu isku, se saattaa pudota tai rikkoutua ja tämä voi aiheuttaa henkilö- tai omaisuusvahingon.

TV on asennettava seinään, joka on sekä kohtisuora että tasainen.

Jos näin ei tehdä, TV saattaa pudota tai rikkoutua ja tämä voi aiheuttaa henkilö- tai omaisuusvahingon.

Kun TV on asennettu oikein, kiinnitä kaapelit kunnolla.

Jos henkilöt tai eläimet sotkeutuvat kaapeleihin, seurauksena saattaa olla henkilövahinko tai TV:n vahingoittuminen.

Älä anna virtajohdon ja liitäntäkaapelin jäädä puristuksiin.

Jos virtajohto tai liitäntäkaapeli jää puristuksiin laitteen ja seinän väliin tai niitä taitetaan tai kierretään voimalla, sisäiset johtimet voivat tulla näkyviin ja seurauksena on oikosulku tai katkos. Tämä voi aiheuttaa tulipalon tai sähköiskun.

Seinäasennuskiinnittimen seinäkiinnitykseen tarvittavat ruuvit eivät sisälly toimitukseen.

Käytä seinämateriaalille ja -rakenteelle sopivia ruuveja, kun kiinnität seinäasennuskiinnittimen.

Ennen aloittamista

• Tässä käyttöoppaassa olevat TV:n kuvitukset ovat esimerkkejä, joiden on tarkoitus auttaa antamaan selkeä käsitys toiminnoista. Tästä syystä kuvissa esitetty TV voi näyttää erilaiselta kuin todellinen TV:si.

Mistä seinä on tehty?

Tarkista ensin seinätyyppi, johon TV asennetaan.

Kipsilevyseinä, jossa on koolaus

Varotoimet

Kipsilevyseinän maksimipaksuus: 16 mm. - Varmista, että sisäisen koolauspuun koko on vähintään 51 mm × 102 mm yleisesti tai 38 mm × 89 mm nimellisesti. - Pidä vähintään 406 mm väliä vaakasuunnassa kiinnittimien välillä.

Betoniseinä tai tiiliseinä

Varotoimet

• Kiinnitä seinäasennuskiinnitin suoraan betoniseinään.
• Varmista, että betoniseinän paksuus on vähintään 203 mm.
• Varmista, että kunkin tiilen koko on vähintään 203 mm × 203 mm × 406 mm.

Osien tarkistaminen

Toimitetaan SU-WL850:n mukana

• Tarkista, että kaikki osat on toimitettu.

WM1 (×1)	WM2 (×1)	WM3 (×4)
M6 (×4)	WT1 (×6)

Toimitetaan TV:n mukana

Seinäasennuksen kiinnitysosa

VS (× 4)*

• Vain tietyt alueet/maat/mallit.

Asennuksen valmistelu

• Ota TV:n viiteopas ja asetusopas esille ennen asennusta.
• Tarkista TV:n asennuskohta.
• Valmistele neljä ruuvia, joiden halkaisija on 8 mm, ja neljä sopivaa aluslevyä (eivät sisälly toimitukseen). Valitse seinämateriaaliin sopivat ruuvit.
• Ota esille seuraavat työkalut:

*1	5,5 mm 10 mm
*2		1,5 N·m {15 kgf·cm}	*3
	*2 (x4)	*4 (x4) 8 mm × 60 mm	*4 (x4)

*1 Vain kipsilevyseinä, jossa on koolaus

2 Vain betoniseinä tai tiiliseinä 3 Mallista riippuen *4 Valitse ruuvit ja aluslevyt huolellisesti

A Seinäasennuskiinnittimen asentaminen kipsilevyseinään, jossa on koolaus

Seinäasennuskiinnittimen asentaminen seinälle

1 Määritä asennuspaikka.

Varmista, että seinä on riittävän iso TV:lle ja pystyy kantamaan vähintään kuusi kertaa TV:n painon.

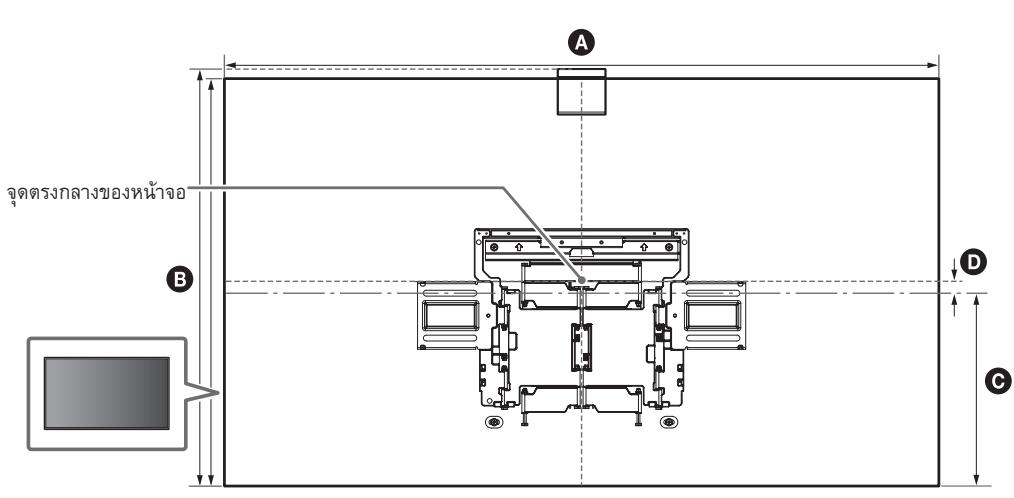

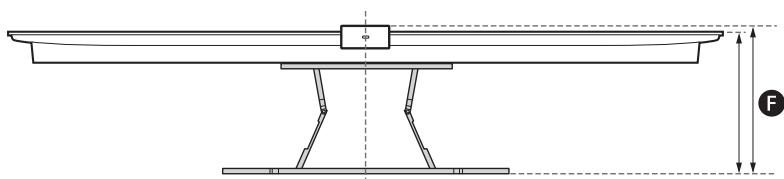

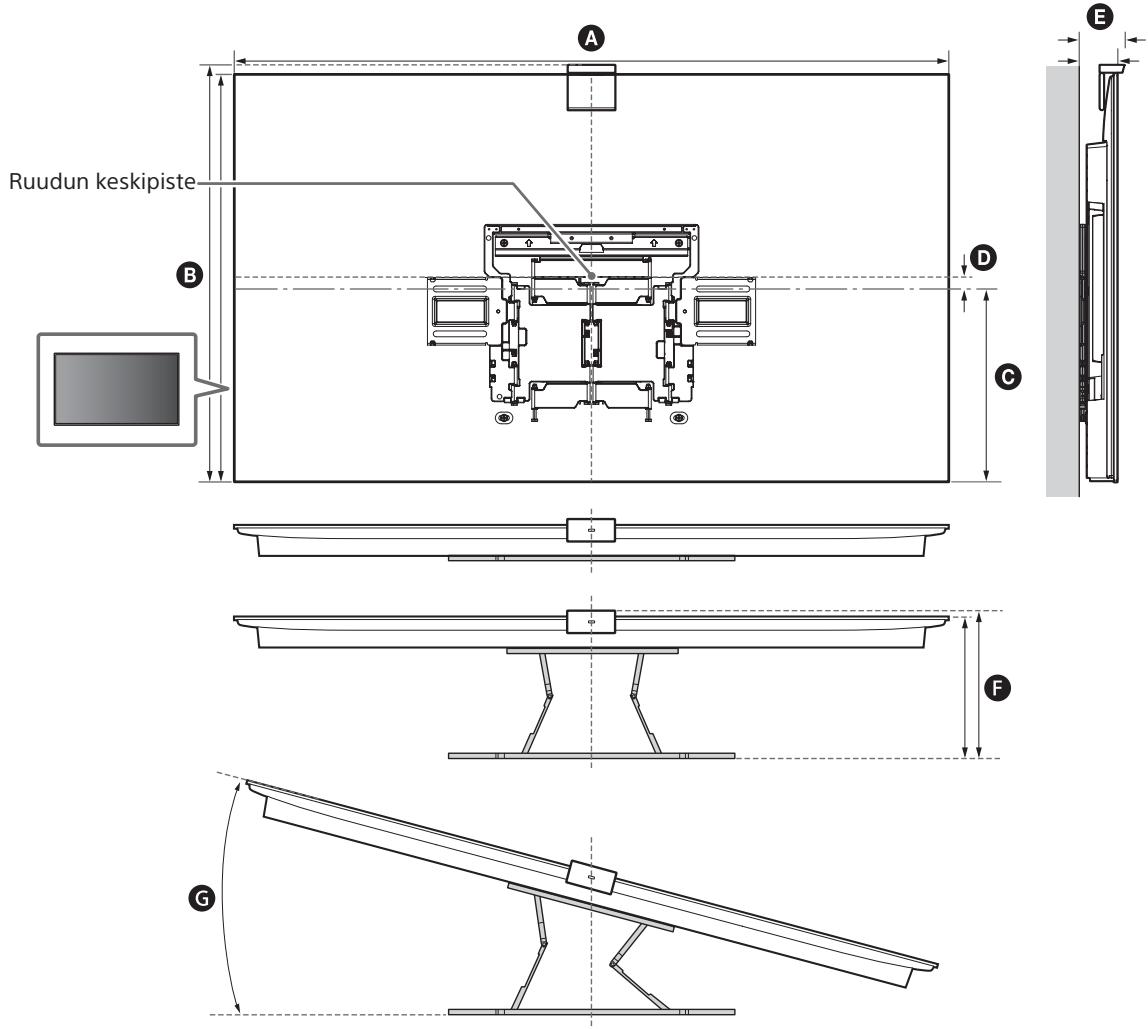

• Katso kohta "Mitat seinäasennuskiinnittimen seinälle asentamista varten" sivulla 18.
• Katso TV:n paino sen viiteoppaasta.

Huomautus

• Kun TV on asennettu seinälle, sen yläreuna on hieman eteenpäin kallellaan.
• Suosittelemme TV:n sijainnin tarkistamista katseluympäristössä.

2

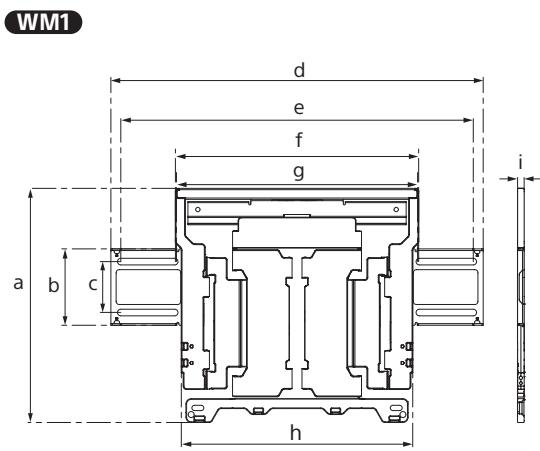

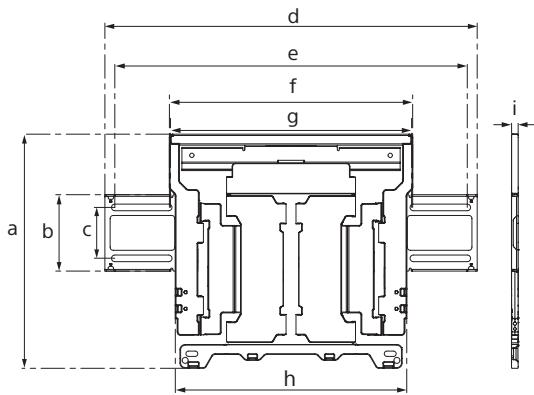

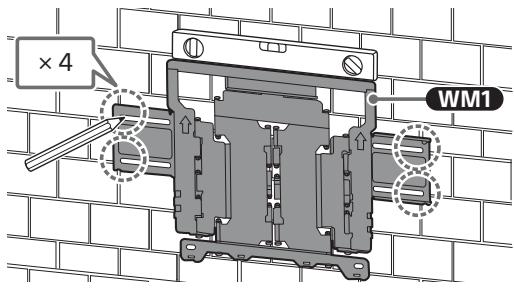

3 Aseta WM1 seinän mukaisesti ja tee neljä merkkiä koolausten kohdalle.

Huomautus

• Tarkista vatupassilla, että WM1 on suorassa.

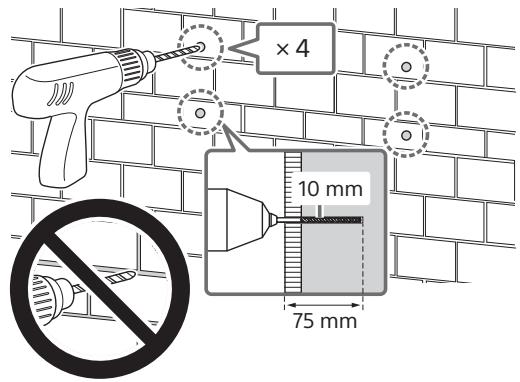

4 Poraa aloitusyläreität merkkien kohdalle.

Varmista, että seinän kohta, johon reiät porataan, on tarpeeksi kestävä kannattelemaan vähintään kuusi kertaa TV:n painon.

Huomautus

Aloitusreiät on porattava 75 mm:n syvyyteen halkaisijaltaan 5,5 mm:n poranterällä.

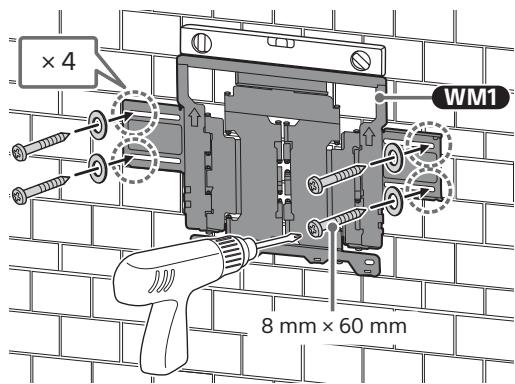

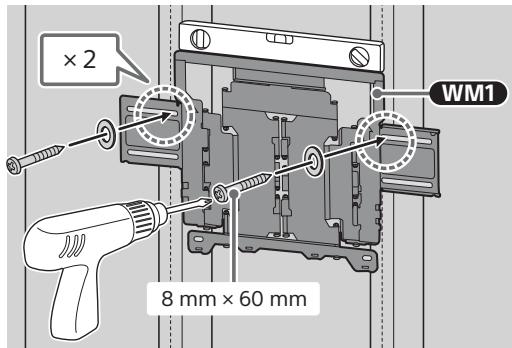

5 Asenna WM1 seinään sopivilla ruuveilla (ei sisälly toimitukseen) ja aluslevyillä (ei sisälly toimitukseen).

Huomautus

• Tarkista vatupassilla, että WM1 on suorassa.

Varotoimet

• Älä ylikiristä puuruuvia (8 mm × 60 mm). Virheellinen kiristäminen voi heikentää puuruuvin (8 mm × 60 mm) pitovoimaa.

6 Poraa aloitusalareiät merkkien kohdalle. (Katso vaiheesta 4 porausohjeet.)

7 Etsi sopivat ruuvit ja aluslevyt reikiin.

Huomautus

• Tarkista vatupassilla, että WM1 on suorassa.

8 Vedä kiinnittimen varsi loppuun saakka.

TV:n asennuksen valmistelu

Huomautus

• Laita irrotetut ruuvit ja käytämättömät osat talteen turvalliseen paikkaan, jossa ne ovat poissa lasten ulottuvilta.

TV:n asennus seinälle pakkauksesta*

• Vain tietyt alueet/maat/mallit. 1 Irrota ruuvit TV:n takaa.

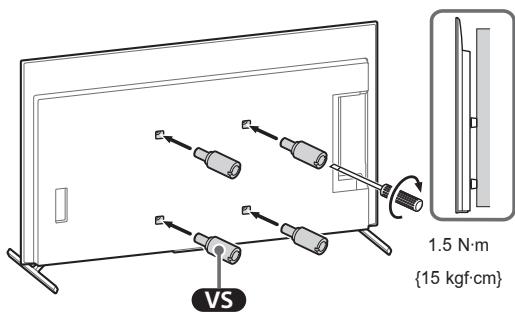

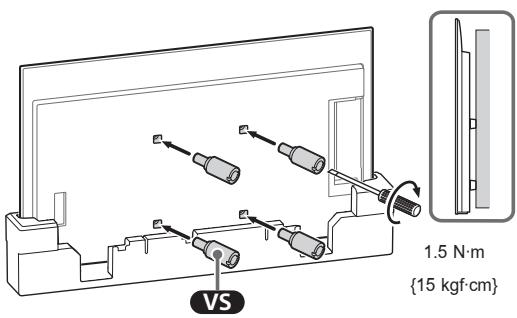

2 Kiinnitä seinäasennuksen kiinnitysosa VS (sisältyy TV:n toimitukseen) TV:n takasaan (jotta se on seinän kanssa samansuuntainen).

Huomautus

• Muista kiinnittää seinäasennuksen kiinnitysosa VS kun kiinnität ne TV:hen. Käytä seinäasennuksen kiinnitysosan VS asentamiseen vain litteäpäistä ruuvitalttaa. Muun työkalun käyttö saattaa johtaa seinäasennuksen kiinnitysosan VS liialliseen kiristämiseen ja TV:n vahingoittumiseen.

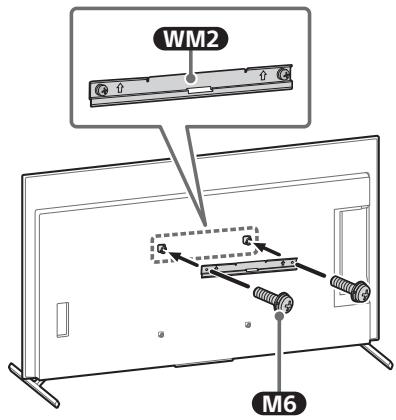

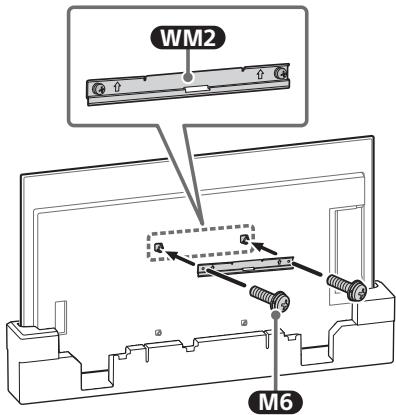

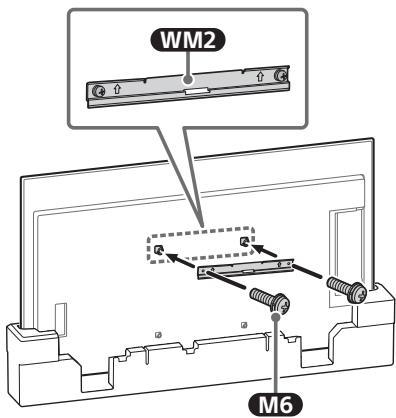

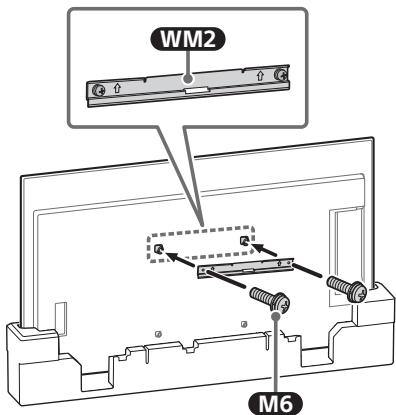

3 Kiinnitä WM2 TV:hen M6-ruuveilla.

TV:n asennus seinälle pöytäjalustasta

1 Irrota liitinkansi.

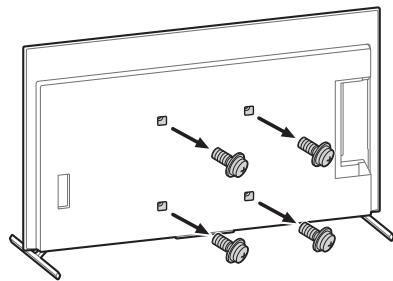

2 Irrota ruuvit TV:n takaa.

3 Kiinnitä seinäasennuksen kiinnitysosa VS (sisältyy TV:n toimitukseen) TV:n takaosaan (jotta se on seinän kanssa samansuuntainen).

Huomautus

• Muista kiinnittää seinäasennuksen kiinnitysosat VS, kun kiinnität ne televisioon. Käytä seinäasennuksen kiinnitysosien VS asentamiseen vain litteäpäistä ruuvitalttaa. Muun työkalun käyttö saattaa johtaa seinäasennuksen kiinnitysosien VS liialliseen kiristämiseen ja television vahingoittumiseen.

4 Kiinnitä WM2 televisioon M6-ruuveilla.

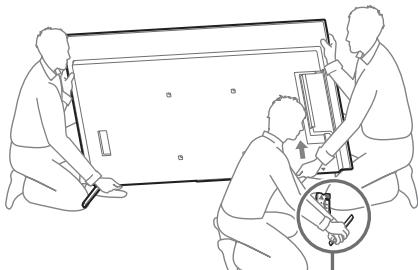

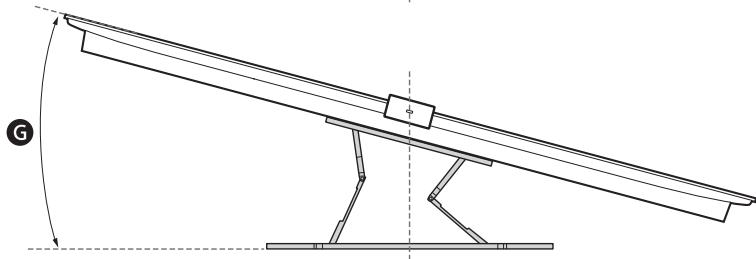

5 Irrota pöytäjalusta televisiosta.

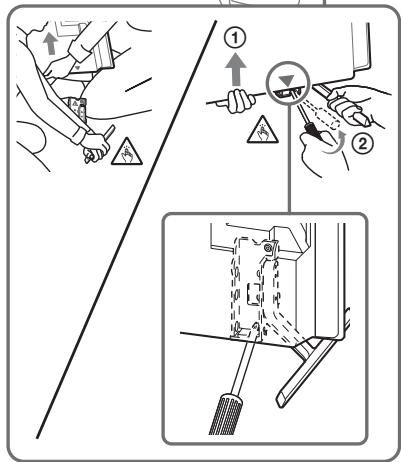

• Poista pöytäjalustan sivut yksi kerrallaan. Pitele pöytäjalustaa tukevasti molemmilla käsillä, kun toiset henkilöt nostavat televisiota.

Toista edellinen vaihe ja poista pöytäjalustan toinen sivu.

Huomautus

• Pöytäjalustan irrottamisessa tarvitaan vähintään kolme henkilöä.
• Varo käyttämästä liiallista voimaa irrottaessasi pöytäjalustaa televisiosta, jotta televisio ei kaadu ja vahingoitu tai aiheuta henkilövahinkoa. Käsittele pöytäjalustaa varovasti, jotta televisio ei vahingoitu.
• Ole varovainen nostaessasi pöytäjalustasta irrotettua televisiota, sillä pöytäjalusta voi kaatua ja aiheuttaa henkilövahingon.
• Ole varovainen irrottaessasi pöytäjalustaa televisiosta, jotta televisio ei kaadu ja vahingoita sen alla olevaa pintaa.

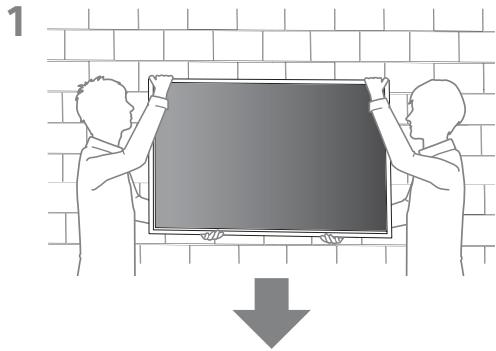

Television asennus seinään

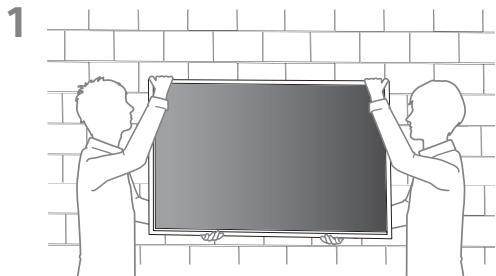

1

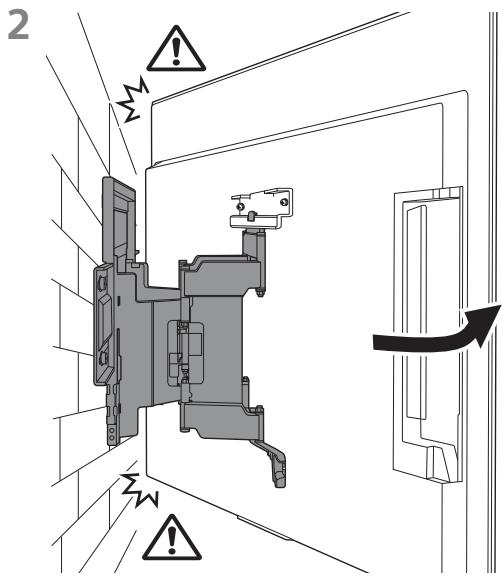

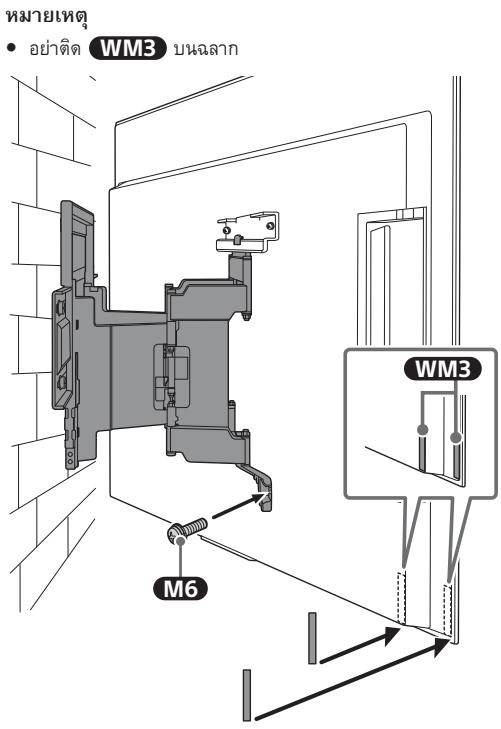

2 - Älä kiinnitä WM3-teippiä merkittyihin kohtiin.

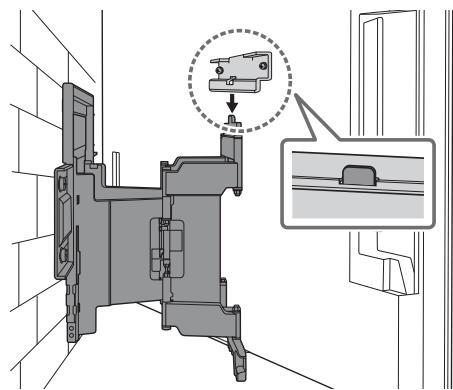

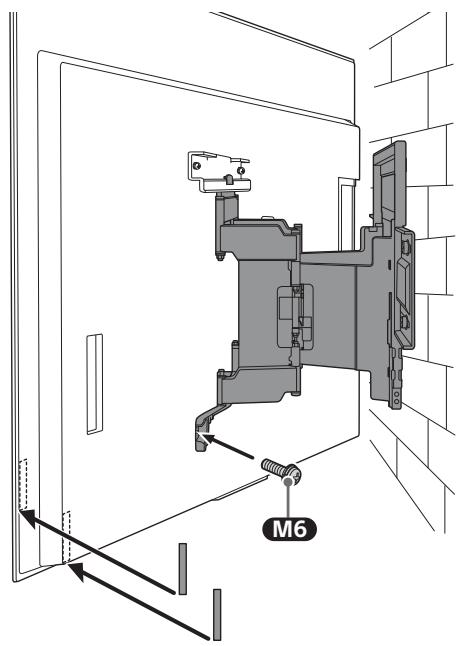

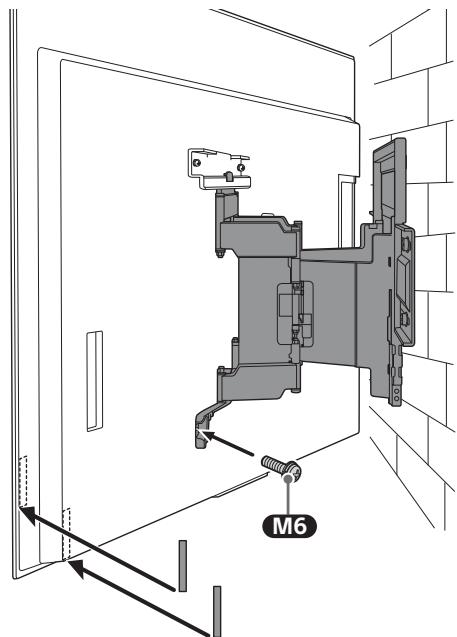

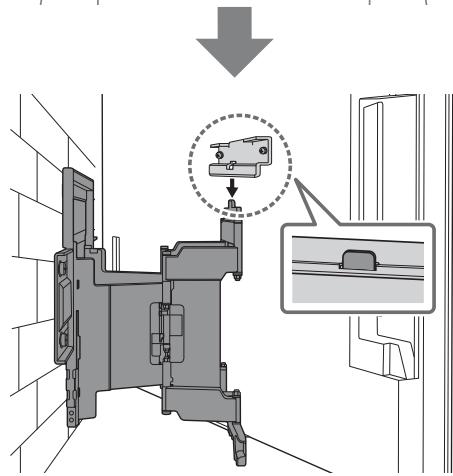

3 Kiinnitä

seinäasennuskiinnittimen vasen ja oikea puoli ruuveilla M6 ja kiinnitä WM3.

Huomautus

4

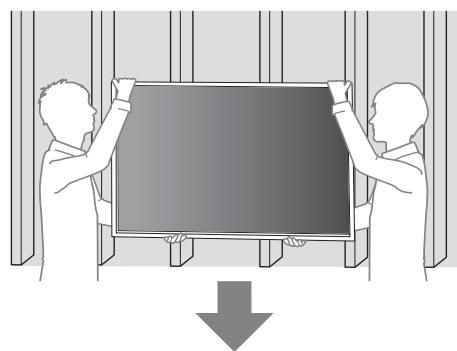

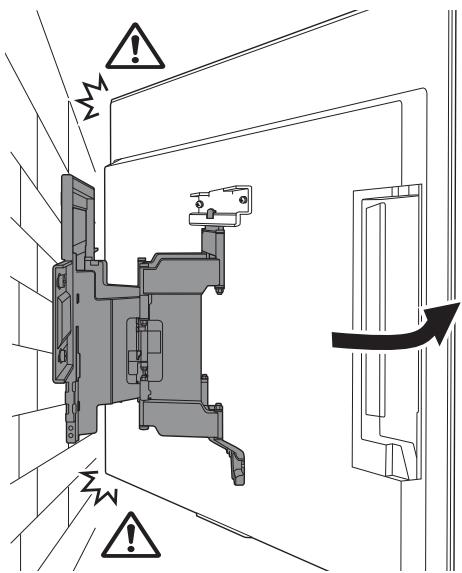

5 Kun siirrät TV:tä, pidä sitä tukevasti pohjasta.

TV:tä voi olla hankala saada lähelle, mikä johtuu TV:hen liitettyjen johtojen tyypistä ja määrästä. Kyseessä ei ole toimintahäiriö.

Huomautus

VAROITUS

• Suuren television siirtämiseen tarvitaan vähintään kaksi henkilöä (tai vähintään kolme henkilöä, jos television koko on yli 189,3 cm (75 tuumaa) (paitsi Egypt). Suuren television siirtämiseen tarvitaan vähintään kaksi henkilöä (tai vähintään kolme henkilöä, jos television koko on yli 75 tuumaa (189,3 cm)) (vain Egypt).

Asennuksen tarkistaminen

Tarkista seuraavat kohdat.

• Johto ja kaapeli eivät ole kiertyneenä tai puristuksissa.

VAROITUS

• Virtajohdon jne. virheellinen sijoitus saattaa aiheuttaa tulipalon tai sähköiskun oikosulun vuoksi. Muista tarkistaa valmis asennus turvallisuuden vuoksi.

Muuta tietoa

TV irrotetaan asennukseen nähden päinvastaisessa järjestyksessä.

VAROITUS

• Suuren television siirtämiseen tarvitaan vähintään kaksi henkilöä (tai vähintään kolme henkilöä, jos television koko on yli 189,3 cm (75 tuumaa) (paitsi Egyptissä). Suuren television siirtämiseen tarvitaan vähintään kaksi henkilöä (tai vähintään kolme henkilöä, jos television koko on yli 75 tuumaa (189,3 cm)) (vain Egyptissä).

B Seinäasennuskiinnittimen kiinnittäminen betoniseinään tai tiiliseinään

Seinäasennuskiinnittimen asentaminen seinälle

1 Määritä asennuspaikka.

Varmista, että seinä on riittävän iso TV:lle ja pystyy kantamaan vähintään kuusi kertaa TV:n painon.

• Katso kohta "Mitat seinäasennuskiinnittimen seinälle asentamista varten" sivulla 18.
• Katso TV:n paino sen viiteoppaasta.

Huomautus

• Kun TV on asennettu seinälle, sen yläreuna on hieman eteenpäin kallellaan. Suosittelemme TV:n sijainnin tarkistamista katseluympäristössä.

2 Aseta WM1 seinän mukaisesti ja tee neljä merkkiä.

Huomautus

• Tarkista vatupassilla, että WM1 on suorassa.

3 Poraa aloitusreiät merkkien kohdalle.

Varmista, että seinän kohta, johon reiät porataan, on tarpeeksi kestävä kannattelemaan vähintään kuusi kertaa TV:n painon.

Huomautus

Aloitusreiät on porattava 75 mm:n syvyyteen halkaisijaltaan 10 mm:n poranterällä.

5 Asenna WM1 seinään sopivilla ruuveilla (ei sisälly toimitukseen) ja aluslevyillä (ei sisälly toimitukseen).

Huomautus

• Tarkista vatupassilla, että WM1 on suorassa.

Varotoimet

• Älä ylikiristä puuruuvia (8 mm × 60 mm). Virheellinen kiristäminen voi heikentää puuruuvin (8 mm × 60 mm) pitovoimaa.

6 Vedä kiinnittimen varsi loppuun saakka.

TV:n asennuksen valmistelu

Huomautus

• Laita irrotetut ruuvit ja käyttämättömät osat talteen turvalliseen paikkaan, jossa ne ovat poissa lasten ulottuvilta.

TV:n asennus seinälle pakkauksesta*

• Vain tietyt alueet/maat/mallit.

1 Irrota ruuvit TV:n takaa.

2 Kiinnitä seinäasennuksen kiinnitysosa VS (sisältyy TV:n toimitukseen) TV:n takaosaan (jotta se on seinän kanssa samansuuntainen).

Huomautus

• Muista kiinnittää seinäasennuksen kiinnitysosa VS, kun kiinnität sen TV:hen. Käytä seinäasennuksen kiinnitysosan VS asentamiseen vain litteäpäistä ruuvitalttaa. Muun työkalun käyttö saattaa johtaa seinäasennuksen kiinnitysosan VS liialliseen kiristämiseen ja TV:n vahingoittumiseen.

3 Kiinnitä WM2 TV:hen M6-ruuveilla.

TV:n asennus seinälle pöytäjalustasta

1 Irrota liitinkansi.

2 Irrota ruuvit TV:n takaa.

3 Kiinnitä seinäasennuksen kiinnitysosa VS (sisältyy TV:n toimitukseen) TV:n takaosaan (jotta se on seinän kanssa samansuuntainen).

Huomautus

• Muista kiinnittää seinäasennuksen kiinnitysosa, kun kiinnität sen TV:hen. Käytä seinäasennuksen kiinnitysosan VS asentamiseen vain litteäpäistä ruuvitalttaa. Muun työkalun käyttö saattaa johtaa seinäasennuksen kiinnitysosan VS liialliseen kiristämiseen ja TV:n vahingoittumiseen.

4 Kiinnitä WM2 TV:hen M6-ruuveilla.

5 Irrota pöytäjalusta TV:stä.

• Poista pöytäjalustan sivut yksi kerrallaan. Pitele pöytäjalustaa tukevasti molemmilla käsillä, kun toiset henkilöt nostavat TV:tä.

Toista edellinen vaihe ja poista pöytäjalustan toinen sivu.

Huomautus

• Pöytäjalustan irrottamisessa tarvitaan vähintään kolme henkilöä.
• Varo käyttämästä liiallista voimaa irrottaessasi pöytäjalustaa TV:stä, jotta TV ei kaadu ja vahingoitu tai aiheuta henkilövahinkoa. Käsittele pöytäjalustaa varovasti, jotta TV ei vahingoitu.
• Ole varovainen nostaessasi pöytäjalustasta irrotettua TV:tä, sillä pöytäjalusta voi kaatua ja aiheuttaa henkilövahingon.
• Ole varovainen irrottaessasi pöytäjalustaa TV:stä, jotta TV ei kaadu ja vahingoita sen alla olevaa pintaa.

TV:n asennus seinään

3 Kiinnitä seinäasennuskiinnittimen vasen ja oikea puoli ruuveilla M6 ja kiinnikkeellä WM3.

Huomautus - Älä kiinnitä WM3 -teippiä merkittyihin kohtiin.

5 Kun siirrät TV:tä, pidä sitä tukevasti pohjasta.

Huomautus

TV:tä voi olla hankala saada lähelle seinää TV:hen liitettyjen johtojen tyypin ja määrän mukaan. Kyseessä ei ole toimintahäiriö.

VAROITUS

• Suuren television siirtämiseen tarvitaan vähintään kaksi henkilöä (tai vähintään kolme henkilöä, jos television koko on yli 189,3 cm (75 tuumaa) (paitsi Egypt). Suuren television siirtämiseen tarvitaan vähintään kaksi henkilöä (tai vähintään kolme henkilöä, jos television koko on yli 75 tuumaa (189,3 cm)) (vain Egypt).

Asennuksen tarkistaminen

Tarkista seuraavat kohdat.

• Johdot ja kaapelit eivät ole kiertyneenä tai puristuksissa.

VAROITUS

• Virtajohdon jne. virheellinen sijoitus saattaa aiheuttaa tulipalon tai sähköiskun oikosulun vuoksi. Muista tarkistaa valmis asennus turvallisuuden vuoksi.

Muuta tietoa

TV irrotetaan asennukseen nähden päinvastaisessa järjestyksessä.

VAROITUS

• Suuren television siirtämiseen tarvitaan vähintään kaksi henkilöä (tai vähintään kolme henkilöä, jos television koko on yli 189,3 cm (75 tuumaa) (paitsi Egypt). Suuren television siirtämiseen tarvitaan vähintään kaksi henkilöä (tai vähintään kolme henkilöä, jos television koko on yli 75 tuumaa (189,3 cm)) (vain Egypt).

Tekniset tiedot

Mitat: (noin) [mm]

Rakennetta ja teknisiä ominaisuuksia voidaan muuttaa ilman ennakkoilmoitusta.

Viitteet

Mitat seinäasennuskiinnittimen seinälle asentamista varten

Taulukon arvot voivat vaihdella hieman asennuksen mukaan.

Sisäänrakennettu kamera (mm)

Mallinimi	A	B	C	D	E	F*	G* (°)
XR-77A8xEL	1722	1013	340	165	78	281	15
XR-65A8xEL	1448	851	342	82	77	281	18
XR-55A8xEL	1227	727	342	20	77	281	19

• (Noin)

Ilman kameraa (mm)

Mallinimi	A	B	C	D	E	F*	G* (°)
XR-77A8xL	1722	998	340	165	66	269	15
XR-65A8xL	1448	836	342	82	66	269	18
XR-55A8xL	1227	712	342	20	66	269	19

• (Noin)

Ohjeet television kiinnittämiseen seinään

Tämä tuote on asennettava ammattitaitoisen asentajan toimesta. Asennus on tehtävä asianmukaisesti, jotta laitteen paino voidaan laskea oikein. Jos asennus ei ole riittävän tukeva, laite voi pudota ja aiheuttaa vahinkoja. Sony ei vastaa mistään vahingosta tai henkilövahingosta, joka johtuu virheellisestä asennuksesta tai asennuksesta muuhun kuin määrättyyn tuotteeseen. Laki voi antaa sinulle lisäoikeuksia (jos sellaisia on).

Sony-jälleenmyyjille

Tämän tuotteen asennus vaatii riittävää teknistä osaamista. Lue tämä käyttöopas huolellisesti ennen asennuksen aloittamista, jotta voit suorittaa asennuksen turvallisesti. Sony ei vastaa mistään vahingosta tai henkilövahingosta, joka johtuu virheellisestä asennuksesta. Asennuksen jälkeen säilytä tämä opas tulevaa tarvetta varten.

Älä asenna televisiota minkään esineen päälle tai alle.

Jos televisio asennetaan paikkaan, jossa on kosteutta tai pölyä, tai jos sitä käytetään pitkään, se voi aiheuttaa tulipalon, sähköiskun tai muita ongelmia.

Asenna televisio seinään tai kattoon noudattaen mukana toimitettuja ohjeita.

Seda tehes võib teler kukkuda ja tekitada vigastusi või varalist kahju.

Seda tehes võib seinale paigaldamise kinnitus kukkuda ja tekitada vigastusi või varalist kahju.

Seda tehes võib teler kukkuda ja tekitada vigastusi või varalist kahju.

Ärge toetuge telerile ega rippuge selle küljes.

Ärge toetuge telerile ega rippuge selle küljes, kuna see võib teile peale kukkuda ja tekitada tõsise vigastuse.

ETTEVAATUST

Järgmiste ettevaatusabinõude eiramine võib tekitada vigastusi või varalist kahju.

Pööruteste korral võib teler kukkuda või puruneda. See võib tekitada vigastuse.

Paigaldage teler vertikaalsele ja siledale seinale.

Disaini ja tehnilisi andmeid võidakse muuta ilma ette teatamata.

Viited

Seinale paigaldamise kinnituse seinale paigaldamise mõõtmed

6

1971

• 1

• 1

2 VSV (wunwnn)

W

VSS

3 WM2 M6

2

3 ￥M6 WMB

4

5 d 1

NNTELN

Innsnnae 1iianrnnne nnnnne nnne ne nnnnne nnnnne nnnnne nnnnne nnnnne nnnnne nnnnne nnnnne nnnnne nnnnne nnnnne nnnnne nnnnne nnnnne nnnnne nnnnne nnnnne nnnnne nnnnne nnnnne nnnnne nnnnne nnnnne nnnnne nnnnne nnnnnee

#

• 189.3 wu. (75 wu) wu. (wuwu) wuwu wuwu wuwu wuwu wuwu wuwu wuwu wuwu wuwu wuwu wuwu wuwu wuwu wuwu wuwu wuwu wuwu wuwu wuwu wuwu wuwu wuwu wuwu wuwu wuwu wuwu wuwu wuwu wuwu wuwu wuwu wuwu wuwu wuwu

山

Wuaaunuueanlaiyannnwnnnn

#

wnnnnnaaowwACaylajnneaeonmllnww

2017年/4月2日

d 1

#

WM1

2167a: (Jz) [Jz.]

a: 354

b: 116

c: 77

d: 563

e: 533

f: 370

g: 368

h: 350

i: 11

wnn (wny) [nn.] 3.0

yuaa=

(2)

d2016	A	B	C	D	E	F*	G* (°)
XR-77A8xEL	1,722	1,013	340	165	78	281	15
XR-65A8xEL	1,448	851	342	82	77	281	18
XR-55A8xEL	1,227	727	342	20	77	281	19

(1)

(2)

2023/12	A	B	C	D	E	F*	G* (°)
XR-77A8xL	1,722	998	340	165	66	269	15
XR-65A8xL	1,448	836	342	82	66	269	18
XR-55A8xL	1,227	712	342	20	66	269	19

* (JzJN76)
