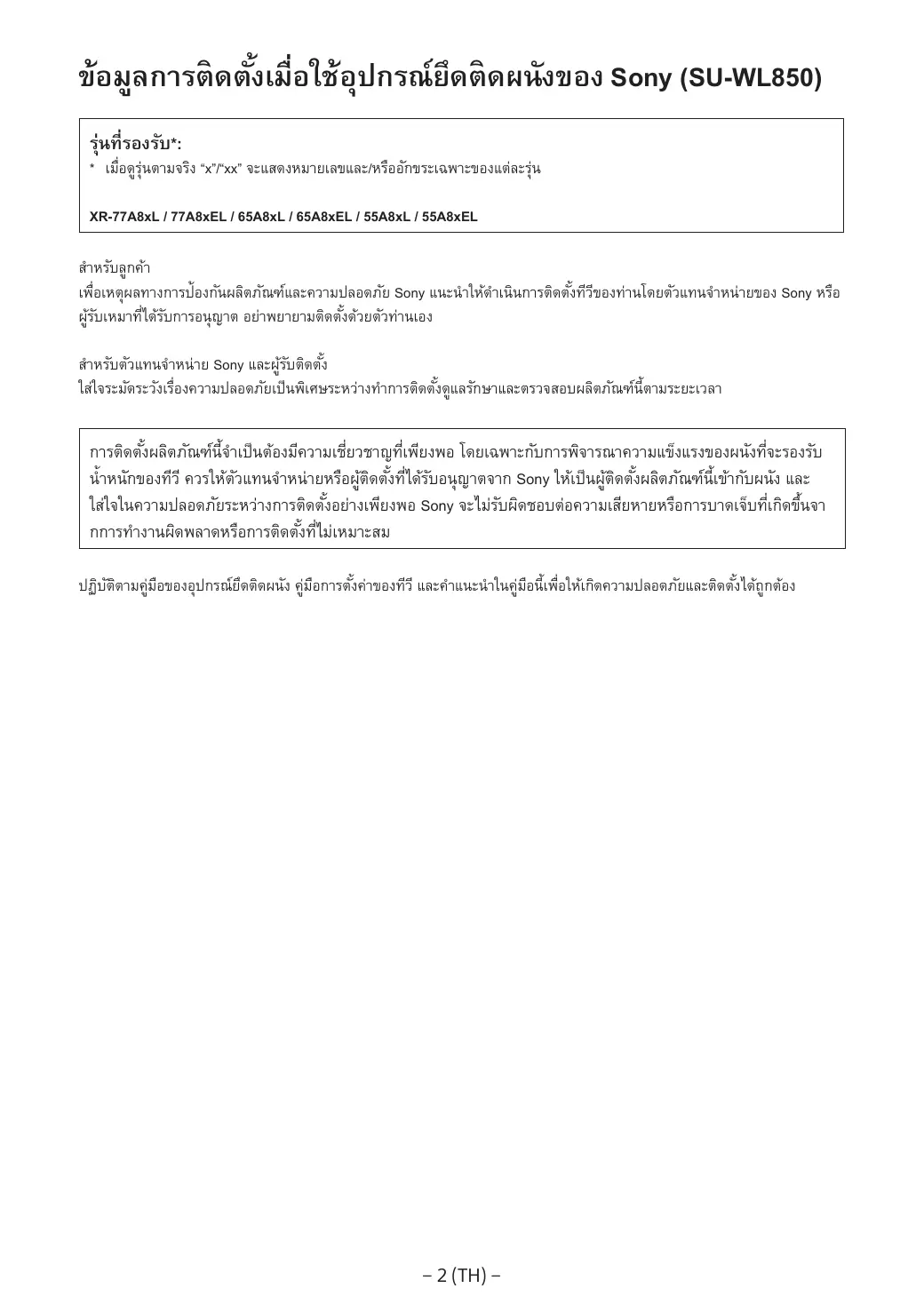

• (Xấp xỉ) − 18 (VN) − ข้อมูลการติดตัง้ เมื่อใช้อปุ กรณ์ยึดติดผนังของ Sony (SU-WL850) รุ่นที่รองรับ*:

• เมือ่ ดูรนุ่ ตามจริง “x”/“xx” จะแสดงหมายเลขและ/หรืออักขระเฉพาะของแต่ละรุน่ XR-77A8xL / 77A8xEL / 65A8xL / 65A8xEL / 55A8xL / 55A8xEL สาหรับลูกค้า เพือ่ เหตุผลทางการป้องกันผลิตภัณฑ์และความปลอดภัย Sony แนะนาให้ดา เนินการติดตัง้ ทีวขี องท่านโดยตัวแทนจาหน่ายของ Sony หรือ ผูร้ บั เหมาทีไ่ ด้รบั การอนุญาต อย่าพยายามติดตัง้ ด้วยตัวท่านเอง สาหรับตัวแทนจาหน่าย Sony และผูร้ บั ติดตัง้ ใส่ใจระมัดระวังเรือ่ งความปลอดภัยเป็ นพิเศษระหว่างทาการติดตัง้ ดูแลรักษาและตรวจสอบผลิตภัณฑ์น้ีตามระยะเวลา การติดตัง้ ผลิตภัณฑ์น้ีจา เป็ นต้องมีความเชีย่ วชาญทีเ่ พียงพอ โดยเฉพาะกับการพิจารณาความแข็งแรงของผนังทีจ่ ะรองรับ น้าหนักของทีวี ควรให้ตวั แทนจาหน่ายหรือผูต้ ดิ ตัง้ ทีไ่ ด้รบั อนุญาตจาก Sony ให้เป็ นผูต้ ดิ ตัง้ ผลิตภัณฑ์น้ีเข้ากับผนัง และ ใส่ใจในความปลอดภัยระหว่างการติดตัง้ อย่างเพียงพอ Sony จะไม่รบั ผิดชอบต่อความเสียหายหรือการบาดเจ็บทีเ่ กิดขึน้ จา กการทางานผิดพลาดหรือการติดตัง้ ทีไ่ ม่เหมาะสม ปฏิบตั ติ ามคูม่ อื ของอุปกรณ์ยดึ ติดผนัง คูม่ อื การตัง้ ค่าของทีว ี และคาแนะนาในคูม่ อื นี้เพือ่ ให้เกิดความปลอดภัยและติดตัง้ ได้ถกู ต้อง − 2 (TH) − อุปกรณ์ยึดติ ดผนัง ว่าด้วยความปลอดภัย ขอบคุณทีอ่ ุดหนุนผลิตภัณฑ์ของเรา สาหรับลูกค้า การติ ดตัง้ ทีวีบนผนัง

การติ ดตัง้ ต้องดาเนิ นการโดยช่างผูช้ า นาญ ผลิตภัณฑ์น้ีควรได้รบั การติดตัง้ โดยช่างติดตัง้ มือ อาชีพทีผ่ า่ นการฝึกอบรมการกาหนดความแข็งแรง ของผนังว่าจะสามารถรับน้าหนักของทีวไี ด้ หากยึด ไว้อย่างไม่เหมาะสมระหว่างการติดตัง้ ทีวอี าจหล่น ลงมาและทาให้เกิดการบาดเจ็บสาหัสได้ Sony ไม่ รับผิดชอบต่อความเสียหายหรืออาการบาดเจ็บ ใดๆ ทีม่ สี าเหตุจากการใช้งานไม่ถกู ต้อง การติดตัง้ ไม่ถกู ต้อง หรือการติดตัง้ กับผลิตภัณฑ์อ่นื ๆ นอก เหนือจากทีร่ ะบุไว้ โดยไม่กระทบต่อสิทธิทางกฎ หมายใดๆ (ถ้ามี) สาหรับตัวแทนจาหน่ าย Sony การติดตัง้ ผลิตภัณฑ์ตอ้ งอาศัยความชานาญเป็ น พิเศษ โปรดศึกษาคูม่ อื การใช้งานฉบับนี้อย่าง ละเอียดเพือ่ ทาการติดตัง้ ผลิตภัณฑ์ได้อย่าง ปลอดภัย Sony ไม่รบั ผิดชอบต่อความเสียหายหรือ การบาดเจ็บใดๆ อันเกิดจากการใช้งานหรือการติด ตัง้ ทีไ่ ม่ถกู วิธี โปรดมอบหนังสือคูม่ อื วิธใี ช้น้ีแก่ลกู ค้า ภายหลังการติดตัง้ คูม่ อื การใช้งานฉบับนี้แสดงวิธกี ารใช้งานผลิตภัณฑ์อย่าง ถูกต้องรวมทัง้ ข้อปฏิบตั ทิ ส่ี า คัญทีจ่ า เป็ นเพือ่ ป้องกันไม่ให้ เกิดอุบตั เิ หตุ ท่านควรอ่านและทาความเข้าใจคูม่ อื อย่าง ถีถ่ ว้ น พร้อมทัง้ ปฏิบตั ติ ามคาแนะนาทุกข้อในคูม่ อื การใช้ งานเล่มนี้ การละเลยไม่ปฏิบตั ติ ามอาจส่งผลให้เกิดการ บาดเจ็บสาหัสหรือทรัพย์สนิ เสียหาย และอาจทาให้การรับ ประกันเป็ นโมฆะได้ พร้อมทัง้ เก็บหนังสือคูม่ อื ฉบับนี้ไว้ ใช้อา้ งอิงในอนาคต ผลิตภัณฑ์ของ Sony ได้รบั การออกแบบโดยคานึงถึง ความปลอดภัย อย่างไรก็ตามในกรณีทใ่ี ช้งานผลิตภัณฑ์ อย่างไม่ถกู ต้อง อาจทาให้เกิดการบาดเจ็บสาหัสจากไฟ ไหม้ ไฟดูด ผลิตภัณฑ์ลม้ ใส่ หรือผลิตภัณฑ์ตกกระแทก พืน้ โปรดศึกษาข้อปฏิบตั เิ พือ่ ความปลอดภัยเพือ่ ป้องกัน อุบตั เิ หตุตามทีร่ ะบุขา้ งต้น ข้อควรระวัง ผลิ ตภัณฑ์ที่กา หนด อุปกรณ์ยดึ ติดผนังได้รบั การออกแบบมาเพือ่ ใช้งานกับ ผลิตภัณฑ์ทวี ที ร่ี ะบุไว้ สาหรับทีว ี โปรดดูคมู่ อื อ้างอิงเพือ่ ให้แน่ใจว่าสามารถใช้อุปกรณ์ยดึ ติดผนังได้ สาหรับลูกค้า หากไม่ปฏิบตั ติ ามข้อควรระวังต่อไปนี้ อาจทาให้เกิด การบาดเจ็บสาหัสหรือเสียชีวติ จากเพลิงไหม้ ไฟฟ้า ช็อต หรืออุปกรณ์ตกหล่นได้ โปรดแน่ ใจว่าได้ติดต่อตัวแทนที่ ได้รบั การรับรอง เพื่อทาการติ ดตัง้ และระมัดระวังอย่าให้เด็กเล็กๆ อยู่ ใกล้ขณะติ ดตัง้ อย่าเพิ่ มน้าหนักอื่นๆ นอกเหนื อ จากทีวีลงบนอุปกรณ์ยึดติ ดผนัง ห้ามเขย่าทีวีไปทางซ้าย/ขวา, เขย่า การกระทาเช่นนัน้ อาจทาให้ทวี หี ล่นและทาให้เกิดการ บาดเจ็บหรือทรัพย์สนิ เสียหายได้ อย่าพิ งหรือโหนทีวี อย่าพิงหรือโหนทีว ี เพราะอาจทาให้ทวี หี ล่นใส่ตวั ท่านและ เกิดการบาดเจ็บรุนแรงได้ ข้อควรระวัง หากท่านติดตัง้ อุปกรณ์ยดึ ติดผนังหรือทีวไี ม่ถกู ต้อง อุบตั เิ หตุต่อไปนี้อาจเกิดขึน้ ได้ และต้องแน่ใจว่าได้ให้ ตัวแทนทีไ่ ด้รบั การรับรองเท่านัน้ เป็ นผูท้ า การติดตัง้ ทีวอี าจตกหล่นและทาให้ได้รบั บาดเจ็บสาหัส เช่น รอย ฟกชา้ หรือกระดูกหักได้ หากผนังทีจ่ ะทาการติดตัง้ อุปกรณ์ยดึ ติดผนังไม่มนคง ไม่เรียบหรือไม่อยูใ่ นแนวตัง้ ฉากกับพืน้ อาจทาให้ เครือ่ งหล่นลงและเกิดการบาดเจ็บหรือทรัพย์สนิ เสีย หายได้ ผนังต้องสามารถรองรับน้าหนักได้ไม่น้อยกว่า 6 เท่าของน้าหนักทีว ี (ดูน้าหนักของทีวไี ด้จากคูม่ อื อ้างอิงของทีว)ี หากติดตัง้ อุปกรณ์ยดึ ติดผนังลงบนผนังอย่างไม่มนคง อาจทาให้เครือ่ งหล่นลงและเกิดการบาดเจ็บหรือ ทรัพย์สนิ เสียหายได้ ระวังอย่าให้น้ิวถูกหนีบขณะใช้งานอุปกรณ์ยดึ ติดผนัง หรือขณะหมุนทีว ี ขณะทีห่ มุนทีวโี ปรดดาเนินการอย่างระมัดระวัง และ ระวังทีวไี ปกระแทกกับผูค้ นทีอ่ ยูใ่ กล้เคียง โปรดเก็บชิน้ ส่วนทีไ่ ม่ได้ใช้ไว้ในทีป่ ลอดภัยเพือ่ ใช้ใน เก็บให้พน้ มือเด็ก โปรดแน่ ใจว่าได้ติดต่อตัวแทนที่ ได้รบั การรับรองเพื่อทาการเคลื่อน ย้ายหรือถอดทีวี อย่าใช้แรงกดลงทีด่ า้ นบนของทีวมี ากเกินไป การกระทา เช่นนัน้ อาจทาให้ทวี หี ล่นและทาให้เกิดการบาดเจ็บหรือ ทรัพย์สนิ เสียหายได้ หากบุคคลอื่นทีไ่ ม่ใช่ตวั แทนทีไ่ ด้รบั การรับรองเป็ นผู้ ทาการเคลือ่ นย้ายหรือถอดทีว ี อาจทาให้เครือ่ งหล่นลง และเกิดการบาดเจ็บหรือทรัพย์สนิ เสียหายได้ ต้องใช้คน จานวนสองคนหรือมากกว่า (สามคนหรือมากกว่าสาหรับ ทีวรี นุ่ 189.3 ซม. (75 นิ้ว) ขึน้ ไป) สาหรับการเคลือ่ นย้าย ชุดทีวขี นาดใหญ่ (ยกเว้นอียปิ ต์) ต้องใช้คนจานวนสองคนหรือมากกว่า (สามคนหรือ มากกว่าสาหรับทีวรี นุ่ 75 นิ้ว (189.3 ซม.) ขึน้ ไป) สาหรับการเคลือ่ นย้ายชุดทีวขี นาดใหญ่ (อียปิ ต์เท่านัน้ ) อย่าถอดสกรูหรือชิ้ นส่วนอื่นๆ หลังจากติ ดตัง้ เข้ากับทีวีแล้ว การกระทาเช่นนัน้ อาจทาให้ทวี หี ล่นและทาให้เกิดการ บาดเจ็บหรือทรัพย์สนิ เสียหายได้ อย่าดัดแปลงชิ้ นส่วนต่างๆ ของ อุปกรณ์ยึดติ ดผนัง การกระทาเช่นนัน้ อาจทาให้อุปกรณ์ยดึ ติดผนังหล่นและ ทาให้เกิดการบาดเจ็บหรือทรัพย์สนิ เสียหายได้ ห้ามติ ดตัง้ อุปกรณ์อื่นนอกเหนื อ จากผลิ ตภัณฑ์ที่ระบุไว้ อุปกรณ์ยดึ ติดผนังถูกออกแบบมาเพือ่ ใช้กบั ผลิตภัณฑ์ท่ี ระบุไว้เท่านัน้ หากท่านติดตัง้ อุปกรณ์อน่ื นอกเหนือจาก ทีร่ ะบุไว้ อุปกรณ์นนั ้ อาจหล่นลงหรือแตกชารุด ทาให้เกิด การบาดเจ็บหรือทรัพย์สนิ เสียหายได้ − 3 (TH) − หากไม่ปฏิบตั ติ ามข้อควรระวังต่อไปนี้อาจทาให้เกิด การบาดเจ็บหรือทรัพย์สนิ เสียหายได้ อย่าใช้แรงกดลงบนผลิ ตภัณฑ์มาก เกิ นไป ขณะทาความสะอาดหรือ ดูแลรักษาผลิ ตภัณฑ์ ห้ามวางผลิ ตภัณฑ์นี้ใกล้กบั อุปกรณ์ทางการแพทย์ ผลิตภัณฑ์น้ี (รวมถึงอุปกรณ์เสริม) มีแม่เหล็กซึง่ อาจ รบกวนเครือ่ งกระตุน้ ไฟฟ้าหัวใจ วาล์วระบายจากโพรง สมองลงสูช่ อ่ งท้องชนิดปรับแรงดันได้สา หรับการรักษา ภาวะโพรงสมองคังน ่ ้ า หรืออุปกรณ์ทางการแพทย์อน่ื ๆ ห้ามวางผลิตภัณฑ์น้ีใกล้กบั ผูใ้ ช้อุปกรณ์ทางการแพทย์ดงั กล่าว ปรึกษาแพทย์ก่อนใช้งานผลิตภัณฑ์น้ีหากคุณใช้ อุปกรณ์ทางการแพทย์ดงั กล่าว เก็บอุปกรณ์ให้พน้ จากมือของเด็ก หรือบุคคลที่อยูภ่ ายใต้การดูแล ผลิตภัณฑ์น้ี (รวมถึงอุปกรณ์เสริม) มีแม่เหล็ก การกลืน แม่เหล็กลงคออาจก่อให้เกิดอันตรายร้ายแรงเช่นอันตราย จากการสาลักหรือการบาดเจ็บในลาไส้หากกลืนแม่เหล็ก ลงคอให้รบี ไปพบแพทย์ทนั ที

ข้อควรระวัง หากท่านใช้ทวี ที ต่ี ดิ ตัง้ อยูก่ บั อุปกรณ์ยดึ ติดผนังต่อ เนื่องกันเป็ นเวลานาน ส่วนผนังด้านหลังหรือด้านบน ของทีวอี าจมีสเี ปลีย่ นไป หรือวอลเปเปอร์ในบริเวณดัง กล่าวอาจหลุดออก ขึน้ อยูก่ บั วัสดุของผนังในบริเวณ หากท่านถอดอุปกรณ์ยดึ ติดผนังออกหลังจากทีไ่ ด้ ทาการติดตัง้ ไปแล้วบนผนัง จะปรากฏรูของสกรูเหลือ อยูบ่ นผนัง อย่าใช้งานอุปกรณ์ยดึ ติดผนังในบริเวณทีไ่ ด้รบั แรงสัน่

โปรดตรวจสอบให้แน่ ใจว่าได้ติดตัง้ อุปกรณ์ยึดติ ดผนังเข้ากับผนังให้ แน่ นตามคาแนะนาในคู่มือการใช้ หากมีสกรูตา แหน่งใดหลวมหรือหลุดออกอุปกรณ์ยดึ ติด ผนังอาจหล่นลง ทาให้เกิดการบาดเจ็บหรือทรัพย์สนิ เสีย หายได้ ต้องแน่ใจว่าใช้สกรูทเ่ี หมาะสมกับวัสดุของผนัง และติดตัง้ ตัวเครือ่ งอย่างแน่นหนาโดยใช้สกรูขนาดเส้น ผ่านศูนย์กลาง 8 มม. (หรือเทียบเท่า) จานวนสีต่ วั อย่าติ ดตัง้ อุปกรณ์ยึดติ ดผนังบน บริ เวณผนังที่ทา ให้ส่วนมุมหรือ ด้านข้างของทีวียื่นออกมาจากส่วน ระนาบของผนัง อย่าติดตัง้ อุปกรณ์ยดึ ติดผนังบนบริเวณผนัง อย่างเช่น เสา ซึง่ ส่วนมุมหรือด้านข้างของทีวจี ะยืน่ ออกมาจากส่วน ระนาบของผนัง เพราะหากมีบุคคลหรือวัตถุใดชนเข้า กับส่วนมุมหรือด้านข้างของทีวที ย่ี น่ื ออกมาดังกล่าว อาจ ทาให้เกิดการบาดเจ็บหรือทรัพย์สนิ เสียหายได้ โปรดแน่ ใจว่าได้ติดตัง้ ทีวีบนผนังที่ เรียบและได้ฉากกับพืน้ หากไม่ได้ดา เนินการข้างต้น อาจเป็ นสาเหตุให้ทวี หี ล่น และทาให้เกิดการบาดเจ็บ หากบุคคลหรือวัตถุใดๆ สะดุดโดนสายเคเบิล้ อาจทาให้ เกิดการบาดเจ็บหรือเกิดความเสียหายกับทีวไี ด้ อย่าให้สายไฟ AC หรือสายเคเบิ้ล สาหรับการเชื่อมต่อถูกหนี บ สาหรับตัวแทนจาหน่ าย Sony ต่อไปนี้เป็ นคาแนะนาสาหรับตัวแทนจาหน่าย Sony เท่านัน้ โปรดทาความเข้าใจกับข้อปฏิบตั ดิ า้ นความ ปลอดภัยข้างต้นและคานึงถึงเรือ่ งความปลอดภัย เป็ นพิเศษระหว่างทาการติดตัง้ บารุงรักษาและตรวจ สอบผลิตภัณฑ์ หากทีวโี ดนกระแทก หน้าจออาจหล่นหรือแตกเสียหาย และอาจทาให้เกิดการบาดเจ็บอีกด้วย หลังจากติ ดตัง้ ทีวีอย่างถูกต้องแล้ว ให้เก็บสายเคเบิ้ลให้ถกู ต้อง วิ ธีติดตัง้ อุปกรณ์ยึดติ ดผนัง

ระมัดระวังอย่าให้ทีวีโดนกระแทก ระหว่างการติ ดตัง้ โปรดตรวจสอบให้แน่ ใจว่าได้ใช้ สกรูที่ให้มาและทาการติ ดตัง้ ชิ้ น ส่วนต่างๆอย่างถูกต้องตามคา แนะนาที่ระบุไว้ในคู่มือการใช้ งานฉบับนี้ หากท่านใช้อปุ กรณ์ อื่นทดแทน ทีวีอาจ หล่นและ ทาให้เกิ ดการบาดเจ็บแก่ ร่างกายหรือทีวีเสียหายได้ โปรดตรวจสอบให้แน่ ใจว่าได้ ประกอบอุปกรณ์ยึดติ ดผนังอย่าง ถูกต้องตามลาดับขัน้ ตอนที่อธิ บาย ไว้ในคู่มือการใช้งานฉบับนี้ หากมีสกรูตา แหน่งใดหลวมหรือหลุดออก ทีวอี าจหล่นลง และทาให้เกิดการบาดเจ็บแก่รา่ งกายหรือทีวเี สียหายได้ โปรดแน่ ใจว่าได้ขนั สกรูให้แน่ นใน ตาแหน่ งที่กา หนด หากไม่ได้ดา เนินการข้างต้น อาจเป็ นเหตุให้ทวี หี ล่นและ ทาให้เกิดการบาดเจ็บแก่รา่ งกายหรือทีวเี สียหายได้ อย่าติ ดตัง้ ทีวีไว้เหนื อหรือใต้ เครื่องปรับอากาศ หากทีวโี ดนน้าทีร่ วออกมาหรื อโดนกระแสอากาศจาก เครือ่ งปรับอากาศต่อเนื่องเป็ นเวลานาน อาจทาให้เกิด ไฟไหม้ ไฟฟ้าลัดวงจร หรือทาให้ทวี เี สียหายได้ − 4 (TH) − หากสายไฟ AC หรือสายเคเบิล้ สาหรับการเชือ่ มต่อ ถูกหนีบอยูร่ ะหว่างเครือ่ งกับผนัง หรือสายพับหรือบิด อย่างรุนแรง ฉนวนภายในสายอาจหลุดออกมาและเกิด ไฟฟ้าลัดวงจรหรือไฟรัว่ ซึง่ เป็ นสาเหตุให้เกิดไฟไหม้ หรือไฟดูดได้ สกรูสา หรับยึดอุปกรณ์ยึดติ ดผนัง เข้ากับผนังไม่ได้รวมอยู่ในชุด เลือกใช้สกรูทเ่ี หมาะสมกับวัสดุและโครงสร้างของผนังเมือ่ ทาการติดตัง้ อุปกรณ์ยดึ ติดผนัง ก่อนเริ่ มดาเนิ นการ

ภาพประกอบของทีวที แ่ี สดงในคูม่ อื ฉบับนี้เป็ นเพียงตัวอย่างทีใ่ ช้เพือ่ ให้คา อธิบายทีช่ ดั เจนเกีย่ วกับการใช้งาน ภาพประกอบอาจแตก ต่างจากทีวจี ริงของคุณ ผนังของท่านทาจากอะไร อันดับแรกให้ตรวจสอบประเภทของผนังทีจ่ ะติดตัง้ ทีว ี ผนังยิ ปซัมที ่ ่มีแกนยึด ผนังคอนกรีตหรืออิ ฐบล็อก ข้อควรระวัง ่ 16 มม. ความหนาสูงสุดของผนังยิปซัม: ตรวจสอบให้แน่ ใจว่าแกนยึดไม้ดา้ นในมีขนาดอย่างน้อย 51 มม. × 102 มม. สาหรับขนาดทัวไป ่ หรือ 38 มม. × 89 มม. สาหรับขนาดเดิม เว้นระยะห่างในแนวนอนอย่างน้อย 406 มม. ระหว่างตัวยึด

ข้อควรระวัง ติดตัง้ อุปกรณ์ยดึ ติดผนังลงบนผนังคอนกรีตโดยตรง ตรวจสอบให้แน่ ใจว่าผนังคอนกรีตมีความหนาอย่างน้อย 203 มม. ตรวจสอบให้แน่ ใจว่าอิฐบล็อกแต่ละก้อนมีขนาดอย่างน้อย 203 มม. × 203 มม. × 406 มม. ตรวจสอบชิ้ นส่วน ชิ้ นส่วนประกอบให้มาพร้อมกับ SU-WL850

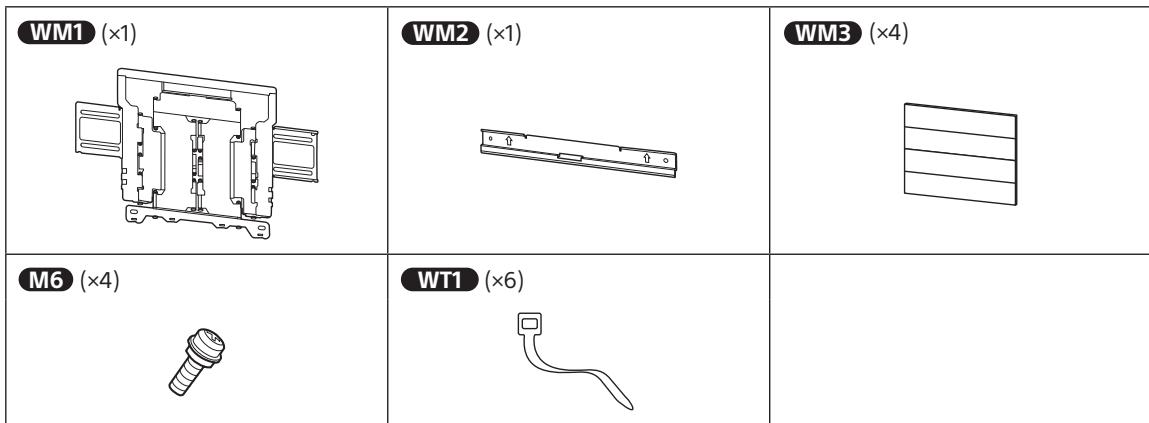

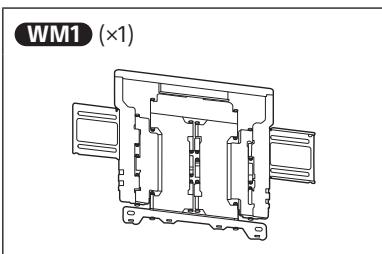

ตรวจสอบว่าได้รบั ชิน้ ส่วนครบทัง้ หมด WM1

ให้มาพร้อมกับทีวี ส่วนยึดติดผนัง VS (×4)*

• สาหรับบางภูมภิ าค/ประเทศ/รุน่ เท่านัน้ − 5 (TH) − เตรียมพร้อมสาหรับการติ ดตัง้ ควรเตรียมคูม่ อื อ้างอิงของทีวแี ละคูม่ อื การตัง้ ค่าให้พร้อมก่อนทาการติดตัง้ ตรวจสอบตาแหน่งติดตัง้ ของทีวที า่ น เตรียมสกรูขนาดเส้นผ่านศูนย์กลาง 8 มม. จานวนสีต่ วั พร้อมแหวนรองทีเ่ หมาะสมจานวนสีต่ วั (ไม่ได้ให้มา) เลือกสกรูทเ่ี หมาะสมกับ วัสดุของผนัง โปรดเตรียมเครือ่ งมือต่อไปนี้:

(×4) (×4) 8 มม. × 60 มม. *1 สาหรับผนังยิปซัมที ่ ม่ แี กนยึดเท่านัน้ *2 สาหรับผนังคอนกรีตหรืออิฐบล็อกเท่านัน้ *3 ขึน้ อยูก่ บั รุน่ *4 โปรดใช้ความรอบคอบเมือ่ เลือกสกรูและแหวนรอง

การติ ดตัง้ อุปกรณ์ยึดติ ดผนังเข้ากับผนัง ่ ่มีแกนยึด 3 ทาบ ลงบนผนังและทาเครือ่ งหมายสีจ่ ดุ ให้ตรงกับแกนยึด WM1

การติ ดตัง้ อุปกรณ์ยึดติ ดผนังเข้ากับผนัง ใช้เครือ่ งมือวัดระดับในการตรวจสอบว่า WM1 ได้ระดับหรือไม่ 4 เจาะรูนาร่องด้านบนลงบนเครือ่ งหมาย 1 เลือกตาแหน่งสาหรับติดตัง้ ตรวจสอบให้แน่ใจว่าผนังมีพน้ื ทีเ่ พียงพอสาหรับทีว ี และ สามารถรับน้าหนักได้อย่างน้อยหกเท่าของน้าหนักทีว ี โปรดดู “การวัดสาหรับการติดตัง้ อุปกรณ์ยดึ ติดผนังเข้ากับ ผนัง” หน้า 18 ่ อื อ้างอิงของทีว ี ดูน้าหนักของทีวไี ด้จากคูม ตรวจสอบให้แน่ใจว่าตาแหน่งบนผนังทีจ่ ะเจาะรูนนั ้ แข็งแรง พอทีจ่ ะรองรับน้าหนักอย่างน้อยหกเท่าของทีว ี

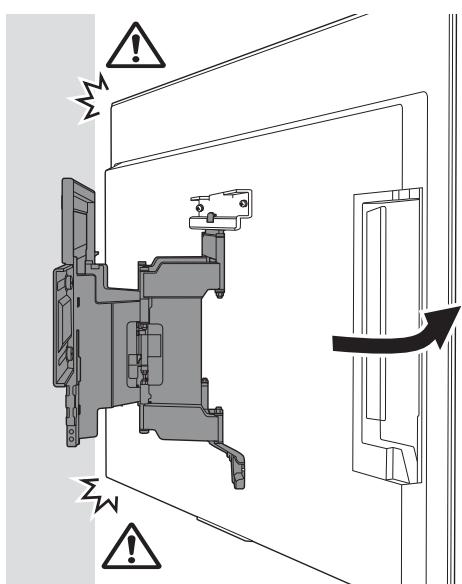

เมือ่ ติดตัง้ ทีวขี องท่านเข้ากับผนัง ด้านบนของทีวจี ะเอียงมาข้าง หน้าเล็กน้อย เราขอแนะนาให้ทา่ นตรวจสอบตาแหน่งของทีวใี นสภาพแวดล้อม

ต้องเจาะรูนาร่องให้มคี วามลึก 75 มม. โดยใช้ดอกสว่านขนาดเส้น ผ่านศูนย์กลาง 5.5 มม.

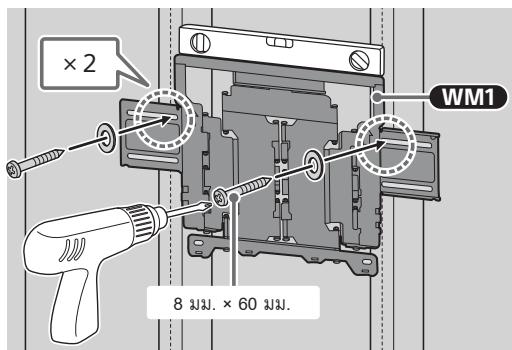

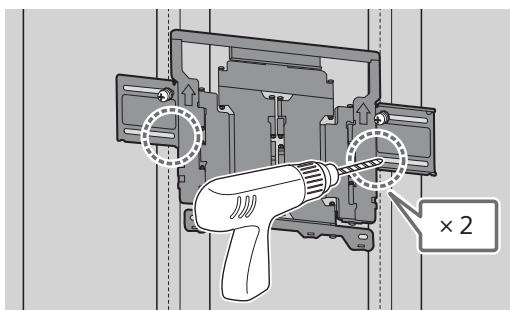

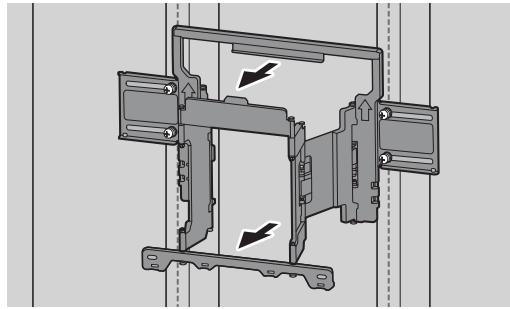

− 7 (TH) − 5 ติดตัง้ บนผนังโดยใช้สกรู (ไม่ได้ให้มา) และแหวนรอง (ไม่ได้ให้มา) ทีเ่ หมาะสม WM1 8 ดึงก้านของโครงยึดออกมาจนสุด

WM1 8 มม. × 60 มม. เตรียมพร้อมสาหรับการติ ดตัง้ ทีวี

ใช้เครือ่ งมือวัดระดับในการตรวจสอบว่า WM1 ได้ระดับหรือไม่ ข้อควรระวัง

อย่าขันสกรูไม้ขนาด 8 มม. × 60 มม. แน่นเกินไป การขันแน่น อย่างไม่เหมาะสมอาจทาให้แรงยึดของสกรูไม้ขนาด 8 มม. × 60 มม. ลดลง

ควรจัดเก็บสกรูทถ่ี อดออกมาและชิน้ ส่วนทีไ่ ม่ได้ใช้ในทีท่ ป่ี ลอดภัยโดยจัด เก็บให้หา่ งจากเด็ก 6 เจาะรูนาร่องด้านล่างลงบนเครือ่ งหมาย (โปรด อ้างอิงขัน้ ตอนที่ 4 สาหรับคาแนะนาในการเจาะ การติ ดตัง้ ทีวีบนผนังจากกล่อง*

• สาหรับบางภูมภิ าค/ประเทศ/รุน่ เท่านัน้ 1 ถอดสกรูจากด้านหลังของทีวี

7 ติดตัง้ สกรูและแหวนรองทีเ่ หมาะสมลงในรู WM1

ใช้เครือ่ งมือวัดระดับในการตรวจสอบว่า WM1 ได้ระดับหรือไม่ − 8 (TH) − 2 ติดตัง้ ส่วนยึดติดผนัง (ให้มาด้วยกับทีว)ี เข้ากับด้านหลังของทีว ี (เพือ่ ให้ขนานกับผนัง)

โปรดแน่ใจว่าได้ขนั ส่วนยึดติดผนัง VS เข้ากับทีวไี ด้แน่นหนา แล้วเมือ่ ทาการติดตัง้ ใช้เฉพาะไขควงปากแบนเท่านัน้ ในการติดตัง้ ส่วนยึดติดผนัง VS หากใช้เครือ่ งมืออืน่ อาจขันส่วนยึดติดผนัง VS แน่นเกินไปจนทาให้ทวี เี สียหายได้ 3 ยึด WM2 1 ถอดฝาครอบขัว้ ออก

การติ ดตัง้ ทีวีบนผนังจากแป้ นรองแบบตัง้ โต๊ะ เข้ากับทีวโี ดยใช้ 2 ถอดสกรูจากด้านหลังของทีวี

WM2 3 ติดตัง้ ส่วนยึดติดผนัง (ให้มาด้วยกับทีว)ี เข้ากับด้านหลังของทีว ี (เพือ่ ให้ขนานกับผนัง)

− 9 (TH) − โปรดแน่ใจว่าได้ขนั ส่วนยึดติดผนัง VS เข้ากับทีวไี ด้แน่นหนา แล้วเมือ่ ทาการติดตัง้ ใช้เฉพาะไขควงปากแบนเท่านัน้ ในการติดตัง้ ส่วนยึดติดผนัง VS หากใช้เครือ่ งมืออืน่ อาจขันส่วนยึดติดผนัง VS แน่นเกินไปจนทาให้ทวี เี สียหายได้

4 ยึด WM2 เข้ากับทีวโี ดยใช้

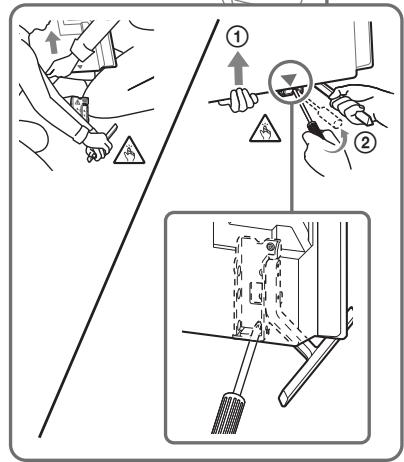

5 ถอดแป้นรองแบบตัง้ โต๊ะออกจากทีวี

ถอดแแป้นรองแบบตัง้ โต๊ะออกทีละข้าง จับแป้นรองแบบ ตัง้ โต๊ะให้แน่นด้วยมือทัง้ สองข้างพร้อมให้อกี คนหนึ่งยก

การถอดแป้นรองแบบตัง้ โต๊ะจะต้องใช้คนอย่างน้อยสามคนขึน้ ไป โปรดระมัดระวังอย่าใช้แรงมากเกินไปขณะถอดแป้นรองแบบตัง้ โต๊ะ ออกจากทีว ี เนื่องจากทีวอี าจตกและส่งผลให้มคี นบาดเจ็บหรือเกิด ความเสียหายแก่ทวี ไี ด้ ควรระมัดระวังขณะทางานกับแป้นรองแบบตัง้ โต๊ะ เพือ่ ป้องกันมิให้ ทีวไี ด้รบั ความเสียหาย โปรดระมัดระวังขณะยกทีว ี เนื่องจากขณะถอดแป้นรองแบบตัง้ โต๊ะ ออก แป้นรองอาจตกและเป็ นเหตุให้เกิดการบาดเจ็บได้ โปรดถอดแป้นรองแบบตัง้ โต๊ะออกจากทีวอี ย่างระมัดระวัง เพือ่ ป้องกันมิให้เครือ่ งตกและทาให้พน้ื ผิวทีร่ องรับทีวไี ด้รบั ความเสีย

ทาขัน้ ตอนข้างต้นซ้าอีกครัง้ แล้วถอดแป้นรองแบบตัง้ โต๊ะ อีกข้างหนึ่งออก − 10 (TH) −

3 ขันสกรูทด่ี า้ นซ้ายและขวาของอุปกรณ์ยดึ ติด ผนังให้แน่นโดยใช้

อย่าติด WM3 บนฉลาก WM3 5 เมือ่ เคลือ่ นย้ายทีวตี อ้ งจับให้มนคงจากด้

− 11 (TH) − โทรทัศน์อาจจะไม่สามารถเคลือ่ นเข้าใกล้กา แพงได้ ทัง้ นี้ขน้ึ อยูก่ บั ชนิดและและจานวนของสายเคเบิลทีเ่ ชือ่ มต่อ กรณีดงั กล่าวไม่ถอื เป็ นเรือ่ งผิดปกติ

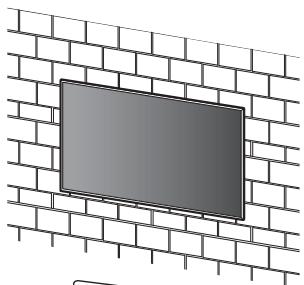

ยึดอุปกรณ์ยึดติ ดผนังเข้ากับผนังคอนกรีต หรืออิ ฐบล็อก

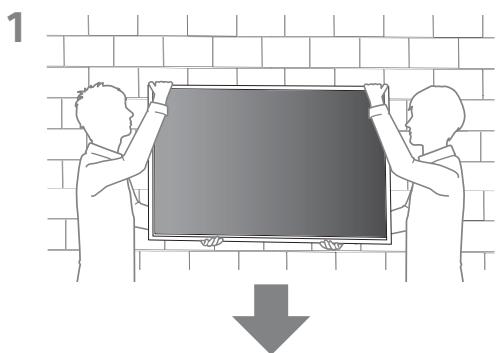

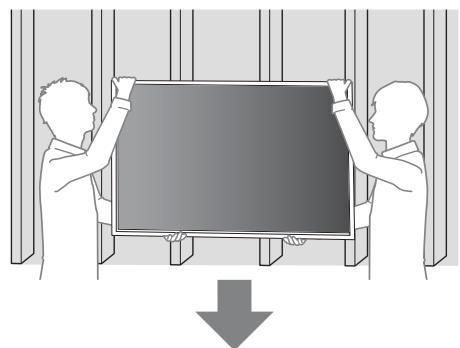

ต้องใช้คนจานวนสองคนหรือมากกว่า (สามคนหรือมากกว่าสาหรับทีว ี รุน่ 189.3 ซม. (75 นิ้ว) ขึน้ ไป) สาหรับการเคลือ่ นย้ายชุดทีวขี นาดใหญ่ (ยกเว้นอียปิ ต์) ต้องใช้คนจานวนสองคนหรือมากกว่า (สามคนหรือมากกว่าสาหรับทีว ี รุน่ 75 นิ้ว (189.3 ซม.) ขึน้ ไป) สาหรับการเคลือ่ นย้ายชุดทีวขี นาดใหญ่ (อียปิ ต์เท่านัน้ ) WM1 การติ ดตัง้ อุปกรณ์ยึดติ ดผนังเข้ากับผนัง 1 เลือกตาแหน่งสาหรับติดตัง้ ตรวจสอบให้แน่ใจว่าผนังมีพน้ื ทีเ่ พียงพอสาหรับทีว ี และ สามารถรับน้าหนักได้อย่างน้อยหกเท่าของน้าหนักทีว ี โปรดดู “การวัดสาหรับการติดตัง้ อุปกรณ์ยดึ ติดผนังเข้ากับ ผนัง” หน้า 18 ่ อื อ้างอิงของทีว ี ดูน้าหนักของทีวไี ด้จากคูม

ตรวจสอบความเรียบร้อยสาหรับการติ ดตัง้

ตรวจสอบหัวข้อต่อไปนี้ ู บิดหรือหนีบอยู่ สายไฟและสายเคเบิล้ ไม่ถก

หากวางตาแหน่งสายไฟ AC ฯลฯ ไม่ถกู ต้อง อาจทาให้เกิดไฟไหม้หรือ ไฟฟ้าดูดจากการลัดวงจรได้ โปรดตรวจสอบว่าได้ทา การติดตัง้ อย่างถูก ต้องสมบูรณ์แล้ว ข้อมูลอื่นๆ เมือ่ ต้องการจะถอดทีว ี ให้ปฏิบตั ยิ อ้ นกลับขัน้ ตอนการติดตัง้ ข้าง

ต้องใช้คนจานวนสองคนหรือมากกว่า (สามคนหรือมากกว่าสาหรับทีว ี รุน่ 189.3 ซม. (75 นิ้ว) ขึน้ ไป) สาหรับการเคลือ่ นย้ายชุดทีวขี นาดใหญ่ (ยกเว้นอียปิ ต์) ต้องใช้คนจานวนสองคนหรือมากกว่า (สามคนหรือมากกว่าสาหรับทีว ี รุน่ 75 นิ้ว (189.3 ซม.) ขึน้ ไป) สาหรับการเคลือ่ นย้ายชุดทีวขี นาดใหญ่ (อียปิ ต์เท่านัน้ ) − 12 (TH) − เมือ่ ติดตัง้ ทีวขี องท่านเข้ากับผนัง ด้านบนของทีวจี ะเอียงมาข้าง หน้าเล็กน้อย เราขอแนะนาให้ทา่ นตรวจสอบตาแหน่งของทีวใี นสภาพแวดล้อม

2 ทาบ WM1 ลงบนผนังและทาเครือ่ งหมายสีจ่ ดุ 5 ติดตัง้ บนผนังโดยใช้สกรู (ไม่ได้ให้มา) และแหวนรอง (ไม่ได้ให้มา) ทีเ่ หมาะสม WM1

ใช้เครือ่ งมือวัดระดับในการตรวจสอบว่า WM1 ได้ระดับหรือไม่ 8 มม. × 60 มม. 3 เจาะรูนาร่องบนเครือ่ งหมาย ตรวจสอบให้แน่ใจว่าตาแหน่งบนผนังทีจ่ ะเจาะรูนนั ้ แข็งแรง พอทีจ่ ะรองรับน้าหนักอย่างน้อยหกเท่าของทีว ี

ใช้เครือ่ งมือวัดระดับในการตรวจสอบว่า WM1 ได้ระดับหรือไม่ ข้อควรระวัง

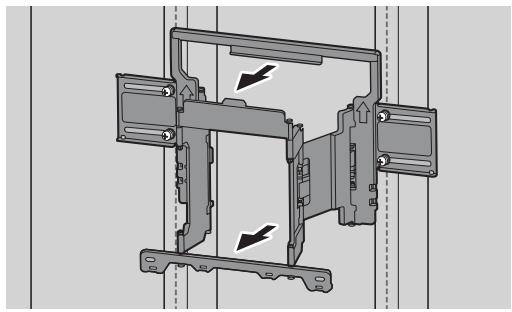

อย่าขันสกรูไม้ขนาด 8 มม. × 60 มม. แน่นเกินไป การขันแน่น อย่างไม่เหมาะสมอาจทาให้แรงยึดของสกรูไม้ขนาด 8 มม. × 60 มม. ลดลง 6 ดึงก้านของโครงยึดออกมาจนสุด 10 มม. 75 มม.

ต้องเจาะรูนาร่องให้มคี วามลึก 75 มม. โดยใช้ดอกสว่านขนาดเส้น ผ่านศูนย์กลาง 10 มม. เตรียมพร้อมสาหรับการติ ดตัง้ ทีวี

ควรจัดเก็บสกรูทถ่ี อดออกมาและชิน้ ส่วนทีไ่ ม่ได้ใช้ในทีท่ ป่ี ลอดภัยโดยจัด เก็บให้หา่ งจากเด็ก

− 13 (TH) − การติ ดตัง้ ทีวีบนผนังจากกล่อง* การติ ดตัง้ ทีวีบนผนังจากแป้ นรองแบบตัง้ โต๊ะ

• สาหรับบางภูมภิ าค/ประเทศ/รุน่ เท่านัน้ 1 ถอดฝาครอบขัว้ ออก 1 ถอดสกรูจากด้านหลังของทีวี 2 ติดตัง้ ส่วนยึดติดผนัง (ให้มาด้วยกับทีว)ี เข้ากับด้านหลังของทีว ี (เพือ่ ให้ขนานกับผนัง)

2 ถอดสกรูจากด้านหลังของทีวี 3 ติดตัง้ ส่วนยึดติดผนัง

(ให้มาด้วยกับทีว)ี เข้ากับด้านหลังของทีว ี (เพือ่ ให้ขนานกับผนัง)

โปรดแน่ใจว่าได้ขนั ส่วนยึดติดผนัง VS เข้ากับทีวไี ด้แน่นหนา แล้วเมือ่ ทาการติดตัง้ ใช้เฉพาะไขควงปากแบนเท่านัน้ ในการติดตัง้ ส่วนยึดติดผนัง VS หากใช้เครือ่ งมืออืน่ อาจขันส่วนยึดติดผนัง VS แน่นเกินไปจนทาให้ทวี เี สียหายได้ 3 ยึด WM2 เข้ากับทีวโี ดยใช้

{15 kgf·cm} โปรดแน่ใจว่าได้ขนั ส่วนยึดติดผนัง VS เข้ากับทีวไี ด้แน่นหนา แล้วเมือ่ ทาการติดตัง้ ใช้เฉพาะไขควงปากแบนเท่านัน้ ในการติดตัง้ ส่วนยึดติดผนัง VS หากใช้เครือ่ งมืออืน่ อาจขันส่วนยึดติดผนัง VS แน่นเกินไปจนทาให้ทวี เี สียหายได้ 4 ยึด WM2 เข้ากับทีวโี ดยใช้

การถอดแป้นรองแบบตัง้ โต๊ะจะต้องใช้คนอย่างน้อยสามคนขึน้ ไป โปรดระมัดระวังอย่าใช้แรงมากเกินไปขณะถอดแป้นรองแบบตัง้ โต๊ะ ออกจากทีว ี เนื่องจากทีวอี าจตกและส่งผลให้มคี นบาดเจ็บหรือเกิด ความเสียหายแก่ทวี ไี ด้ ควรระมัดระวังขณะทางานกับแป้นรองแบบตัง้ โต๊ะ เพือ่ ป้องกันมิให้ ทีวไี ด้รบั ความเสียหาย โปรดระมัดระวังขณะยกทีว ี เนื่องจากขณะถอดแป้นรองแบบตัง้ โต๊ะ ออก แป้นรองอาจตกและเป็ นเหตุให้เกิดการบาดเจ็บได้ โปรดถอดแป้นรองแบบตัง้ โต๊ะออกจากทีวอี ย่างระมัดระวัง เพือ่ ป้องกันมิให้เครือ่ งตกและทาให้พน้ื ผิวทีร่ องรับทีวไี ด้รบั ความเสีย

5 ถอดแป้นรองแบบตัง้ โต๊ะออกจากทีวี

ถอดแแป้นรองแบบตัง้ โต๊ะออกทีละข้าง จับแป้นรองแบบ ตัง้ โต๊ะให้แน่นด้วยมือทัง้ สองข้างพร้อมให้อกี คนหนึ่งยก

ทาขัน้ ตอนข้างต้นซ้าอีกครัง้ แล้วถอดแป้นรองแบบตัง้ โต๊ะ อีกข้างหนึ่งออก − 15 (TH) −

3 ขันสกรูทด่ี า้ นซ้ายและขวาของอุปกรณ์ยดึ ติด ผนังให้แน่นโดยใช้

อย่าติด WM3 บนฉลาก WM3 5 เมือ่ เคลือ่ นย้ายทีวตี อ้ งจับให้มนคงจากด้

− 16 (TH) − โทรทัศน์อาจจะไม่สามารถเคลือ่ นเข้าใกล้กา แพงได้ ทัง้ นี้ขน้ึ อยูก่ บั ชนิดและและจานวนของสายเคเบิลทีเ่ ชือ่ มต่อ กรณีดงั กล่าวไม่ถอื เป็ นเรือ่ งผิดปกติ

ต้องใช้คนจานวนสองคนหรือมากกว่า (สามคนหรือมากกว่าสาหรับทีว ี รุน่ 189.3 ซม. (75 นิ้ว) ขึน้ ไป) สาหรับการเคลือ่ นย้ายชุดทีวขี นาดใหญ่ (ยกเว้นอียปิ ต์) ต้องใช้คนจานวนสองคนหรือมากกว่า (สามคนหรือมากกว่าสาหรับทีว ี รุน่ 75 นิ้ว (189.3 ซม.) ขึน้ ไป) สาหรับการเคลือ่ นย้ายชุดทีวขี นาดใหญ่ (อียปิ ต์เท่านัน้ )

ขนาด: (ประมาณ) [มม.] a : 354 b : 116 c : 77 d : 563 e : 533 f : 370 g : 368 h : 350 i : 11 น้าหนัก (เฉพาะฐานรอง): (ประมาณ) [กก.]

ตรวจสอบความเรียบร้อยสาหรับการติ ดตัง้ แบบและข้อมูลจาเพาะอาจเปลีย่ นแปลงได้โดยไม่แจ้งล่วงหน้า ตรวจสอบหัวข้อต่อไปนี้ ู บิดหรือหนีบอยู่ สายไฟและสายเคเบิล้ ไม่ถก

หากวางตาแหน่งสายไฟ AC ฯลฯ ไม่ถกู ต้อง อาจทาให้เกิดไฟไหม้หรือ ไฟฟ้าดูดจากการลัดวงจรได้ โปรดตรวจสอบว่าได้ทา การติดตัง้ อย่างถูก ต้องสมบูรณ์แล้ว

ข้อมูลอื่นๆ เมือ่ ต้องการจะถอดทีว ี ให้ปฏิบตั ยิ อ้ นกลับขัน้ ตอนการติดตัง้ ข้าง

ต้องใช้คนจานวนสองคนหรือมากกว่า (สามคนหรือมากกว่าสาหรับทีว ี รุน่ 189.3 ซม. (75 นิ้ว) ขึน้ ไป) สาหรับการเคลือ่ นย้ายชุดทีวขี นาดใหญ่ (ยกเว้นอียปิ ต์) ต้องใช้คนจานวนสองคนหรือมากกว่า (สามคนหรือมากกว่าสาหรับทีว ี รุน่ 75 นิ้ว (189.3 ซม.) ขึน้ ไป) สาหรับการเคลือ่ นย้ายชุดทีวขี นาดใหญ่ (อียปิ ต์เท่านัน้ ) − 17 (TH) −

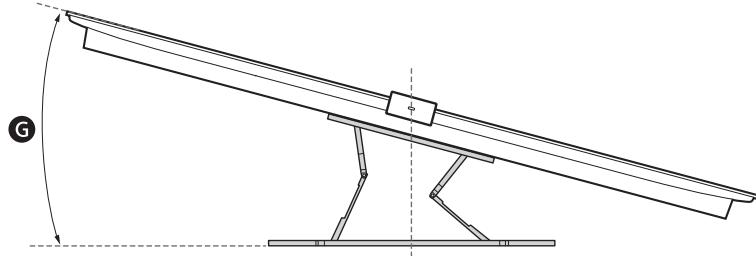

การวัดสาหรับการติ ดตัง้ อุปกรณ์ยึดติ ดผนังเข้ากับผนัง ตัวเลขในตารางนี้อาจแตกต่างกันเล็กน้อยทัง้ นี้ขน้ึ อยูก่ บั การติดตัง้ จุดตรงกลางของหน้าจอ
