NAUDOJIMO INSTRUKCIJA LCDXR-65A80L SONY

Kronsteins montažai pie sienas

Drošiba

Pateicamies, ka iegadajaties so izstradajumu.

Informacija clientiem

Televizora uzstadišana pie sienas

BRIDINJUMS!

JAUZSTADA PROFESIONALAM MONTIERIM

So izstradajumiratjauts uzstadit tikai
profesionalam montierim, kur'spej
noteikt, vai izveletia siena spes noturet
televisiona svaru. Ja montazas laikaa
televizars netiek pienacigi nostiprinats,
tas var nokrist un radit nopietanas
traumas."Sony"neuznemas atbildibu
par jebkadiem zaudejumiem vai
traumam, kas radusas nepareizas
apieanas vani montazas resultanta, vai ja
montazai nav izmantots "Sony"
apistiprins razojums.Jusu likumigas
tiesibas (ja tadas attiecinamas) paliek
spek.

Informacija "Sony" izplatitajiem

Lai uzstaditu sho izstradajumu, vajadzigas
atbilstigas prasmes. Lai varetu drosi
uzstadit izstradajumu, noteikti izlasiet sho
lietoşanmas rokasgramatu. "Sony" neuznemas atbildibu par bojajumiem vi
traumam, kas rodas, ja izstradajums
netiek izmantots via uzstadits pareizi. Pec izstradajumu uzstadiñas nododiet sho rokasgramatu klientam.

Stiprinajums montažai pie sienas

7 Urbumos izmantojiet atbilstošas skruves un paplåksnes.

Piezime

• Izmantojiet limenradi, lai parrliecinatos, vai WM1 ir uzstadits taisni.

8 Izvelciet kronsteina sviru lidz galam.

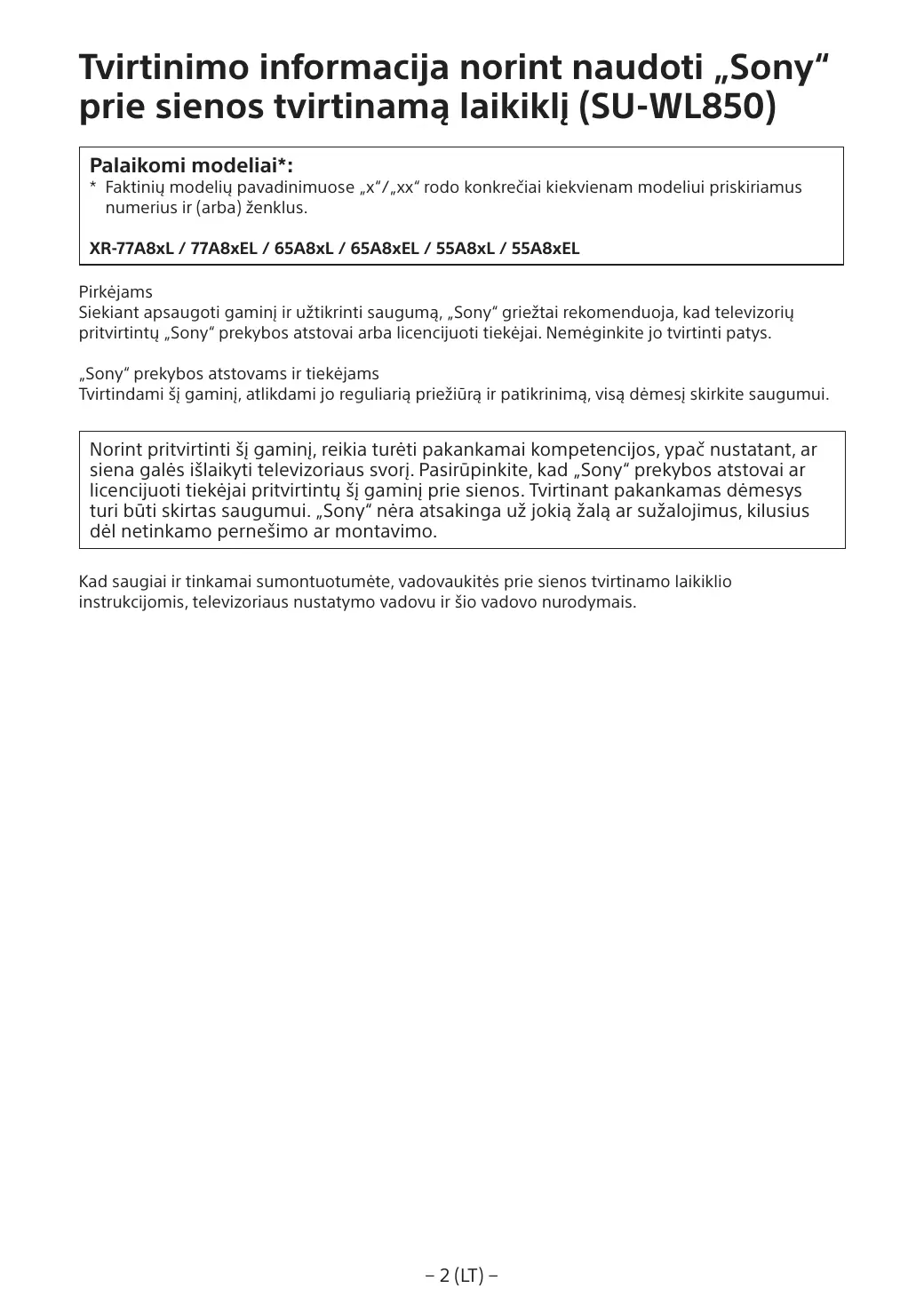

Palaikomi modeliai*:

• Faktiniu modeliu pavadinimuose „x“/„xx“ rodo konkrečiai kiekvienam modelui priskiriamus numerius ir (arba)Ženklius.

XR-77A8xL / 77A8xEL / 65A8xL / 65A8xEL / 55A8xL / 55A8xEL

Pirkéjams

Siekiant apsaugoti gaminj ir uztikrinti sauguma, „Sony“ grižtai rekomenduoja, kad televizoriu pritvirtintu „Sony“ prekybos atstovai arba licencijuoti tiekëjai. Nemëginkite jo tvirtinti patys.

"Sony" prekybos atstovams ir tiekèjams

Tvirtindami šj gaminj, atlikdami jo reguliaria priežiūr ār patikrinimā, visā démesj skirkite saugumui.

Norint pritvirtinti šj gaminji, reikia turéti pakankamai kompetencijos, ypač nustatant, ar siena galès išlaikyti televizoriaus svorj. Pasirūpinkite, kad „Sony“ prekybos atstovai ar licencijuoti tiekékaj pritvirtintu šj gaminj prie sienos. Tvirtinant pakankamas démesys turi buti skirtas saugumui. „Sony“ néra atsakinga už jokiž Žalá ar sužalojimus, kilusi dél netinkamo pernešimo ar montavimo.

Kad saugiai ir tinkamai sumontuotumète, vadovaukitès prie sienos tvirtinamo laikiklio instrukcjomis, televizoriaus nustatymo vadovu ir šio vadovo nurodymais.

Prie sienos tvirtinamas laikiklis

Suga

Dékojame, kad jsigijote šj gaminj.

Pirkéjams

TV montavinas prie sienos

JSPÉJIMAS

PRIVALO SUMONTUOTI SPECIALISTAS

Sj gaminj privalo jrengti tik profesionalus montuotojas, ismokytas nustatyi, ar siena yra pakankamai stipri, kad išaikytu televizoriaus svri. Jei montuojant televizorius nebus tinkamai prritvirtantas, jis gali nukristi ir sunkiau suzeisti., "Sony" neatsako už Žalár ar trauma, kilusia netinkamai elgiantis, netinkamai sumontavus ar sumontavus kitä nurodytas gaminis. Júsu teaséms pagal jstatymaj (jei tokiu yra) tai jatakos neturi.

"Sony" prekybos atstovams

Norint sumontuoti šj gaminji, reikia tureti
pakankamai kompetencijos. Atidziai
perskaltykite šja naudojimo instrukcija,
kad montavimo darbus atliktumete
saugiai. "Sony" nera atsakinga uz joki
žalar sužalojinus, kulius del
neteisingo permešino ar montavimo.
Baigë montavimo darbus atiduokute šj
vadova pirkëju.

Sioje naudojimo instrukcijoe rodoma, kaip teisingai elgitis su gaminiu, ir pateikiamos svarbios atsargumio piemones, kuriu reikia lakytis, kad butu isvengta nelaimingu Atsitikimu. Jus privalote perskaityi ir gerai suprasti visas siose naudojimo instrukcijose pateihtus nurodymus beju la kytis. To nepadarius, galima sunkiai susijeisti arba sugadinti turta, tada garantija gali negaloti. Pasilikite sj vadova, kad gadetumete jj perzirreti ateitye.

"Sony" gaminiai sukurti galvojant apie sauga. Jei gaminai naudojami neteisingai, gali kilti gaisras, galima pattiertelectros smugi, gaminys gali nuvirsti ar uzkristi ir taip rimtai suzaloti. Laikykites atsargumo piemoniu del saugos, kad i'svengtumete toki nelaimingu atsitikmu.

Pagaminta Kinijoje

DÉMESIO

Tinkami gaminiai

Sis prie sienos tvirtinamas laikiklis skirttas tam tikrievs TV.Noredami patikrinti, su kuriais TV galima naudoti prie sienos tvirtinamaglaikilj,Zr.trumpajvdovaa.

Pirkéjams

JSPÉJIMAS

Nesilaikant toliau pateiktu atsargumo
priemoniu, gali kilti gaisras, galima patirti
eletkros smugj, arba gaminys gali
nukristi - del to galima rimtai susizaloti
ar net zuti.

Pasirupinkite, kad montavimo darbus atliktu licencijuoti tiekëjai, o montavimo metu neleiskite arti buti mažiems vaikams.

Jei prie sienos tvirtinamas laikiklis arba TV, sumontuot netinkamai, gali jyvkti toliau nurodyti nelaimingi atsitikimai. Jsitiknine, kad montavimo darbus atlieka licencijuoti tiekéjai.

• TV gali nukristi r imratui suzaloti. Galite patriti sumusimi arba iuzij.
• Jeigu siena, ant kurios montuojamas prie sienos tvirtinamas laikiklis, yra nestabili, nelygi ar nestatmena grindims, jrenginys gali nukristi ir suzaloti arba sugadintu turtja. Siena turi atlaikyti bent sesisARTUG didesnjv sorvi, nei sveria televizorius. (Noredami suzinoti TV svri, zr.jo trumpajvadova.)
• Jeigu prie sienos tvirtinamas laikiklis bus sumontuotas nepakankamai tvirtai, jrenginys gali nukristi ir suzaloti arba sugadintu turt.

TV pernesimo ar iśemimo darbus patikékite licencijuotiems tiekëjams.

Jei TV transportavimo ar išemimo darbus atleka ne licenciujti tiekajj, jis gali nukristi ir suzaloti arba sugadinita turtla. Didielam televisioniaus komplektui gabenti reikia dvieju ar daigiau Žmoniu (trju ar daigiau Žmoniu reiktu gabenan 189 cm 75 coliu) ar didesnj televisionizu (išskyrus Egypta).

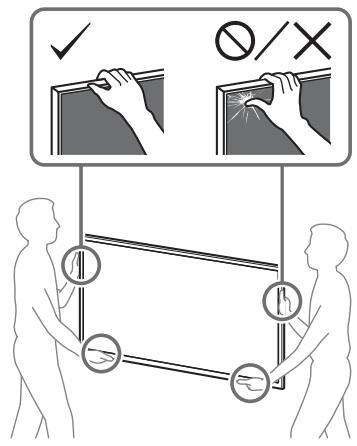

Dideliam televizoriaus komplektui gabenti reikia dvieju ar daigiuž zmoniu (trju ar daigiuž zmoniu reiGTK gabenant 75 coliu (189,3 cm) ar didesnj televizioru) (tik Egyptui).

Sumontave TV, neissukite sraigtu ar kt. daliu.

Jei tai padarysite, TV gali nukristi ir suzaloti arba sugadinti turta.

Nekeiskite prie sienostvirtinamo laikiklio daliu.

Jei tai padarya-site, prie sienos tvirtinamas laikiklis gali nukristi ir suzaloti arba sugadinti turtā.

Nemontuokite kitos jrangos, išskyrus nurodyta gaminj.

Sis prie sienos tvirtinamas laikiklis skirtas naudoti tik su nurodytu gaminiu. Jeigu montuosite kita, nei nurodyta, jrangaj gali nukristi arba luzti, todel suzaaloti arba sugadinti turta.

Prie sienos tvirtinamo laikiklio neapkraukite didesne nei TV apkrova. Nekratykite TV kairén / dešinén arba aukstyn / Žemyn.

Jei tai padarysite, TV gali nukristi ir suzaloti arba sugadinti turta.

Nesilenkite ir nesikabinkite ant TV.

Nesilenkite ir nesikabinkite ant TV, nes jis gali ant jusy užkristi ir rimtai sužaloti.

DÉMESIO

Neslaikant toliau nurodyts atsargumo
priemoniu, galima susizi aloti arba sugadinti turta.

Saugokités, kad laikydami prie sienos tvirtinamā laikljki arba sukdami televizoriyu neprisispaustumète pirstj.
- Elkites atsargiai pasukdami televioriu, kad neuzkullytumetye sala escanju zmoniu.
- Nepanaudotas dalis butinai laiky kite saugioje vietoje ateiiai. Laiky kite jas vaikams nepasiekiamoje vietoje.

Valydami gaminj ar atlikdami jo technine priěžiūrā, neveikite jo per didele jęga.

Nespauskite TV iš virsus per stipriai. Jei tai padarysite, TV gali nukristi ir sužaloti arba sugadinti turta.

Laiky kite ši gaminj atokiai nuo medicinos prietaisu.

Sio gaminio (jskaitant priedus) viduje yra
magnetu, kurie gali trikdtyi sirdies
stimulatoriu, programuojamuju sunto
voztuvy (galvos smeguen vandenei gydyti)
arba kitu medicinos prietaisveikim.
Laiky kite Sj gamin atokiau nuo asmenu,
naodanciu tiokius medicinos prietaisus. Jei
naudoate tokj medicinjin rengini, pries
naudodami sj gamin pasitarkite su gydytoju.

Laiky kite vaikams arba priziurimiems suaugusiesiem nepasiekiamoje vietoje

Sio gaminio (jskaitant priedus) viduje yra magnetu. Prarijus magneta (-us), gali kilti didelis pavojus, pvz., uzspingti arba suzialoti zarnas, todel parirjus magneta (-u) butina nedelsiant kleripsit j gydytoja.

Atsargumo priemonés

• Jei TV, sumontuota ant prie sienos tvirtinamo laikklio, naudosite ilqa laika, siena uz TV arvi rso jgal niublukti, arba tapatai gali atskiljuoti, priklausomai nuo to, i6 koki medziaguy pastatyta siena.
• Nuémus prisukta prie sienos tvirtinama laikiklj, sienoje liks scaigtu padarytos skyles.
• Nenaudokite prie sienos tvirtinamo laikiklio tokiose vietose, kur ji veiktu mechanine vibracija.

Prie sienostvirtinamo laikikliomontavimas

"Sony" prekybos atstovams

JSPÉJIMAS

Toliau nurodytos instrukcijos skirtos tik "Sony" tiekëjams. Perskaity kite pirmaiu pateiktas astgarno priemones ir montuodami, eksplatuodami bei tkrindami šj gaminji ypatinga demesj skirkite saaugai.

Nemontuokite prie sienos tvirtinamo laikiklio ant sienos tokioje vietoje, kur TV kampai arba šonai išsikištu už sienos paviršiaus.

Nemontuokite prie sienos tvirtinamo laikiklio ant kolonur arpanasi pavirsiu, kur TV kampai arba sonai iiskisiustuz sienos pavirsiaus. Jei asmuo ar objektas uzkliuna iiskisiusj TV kampaar sona, sis gali suzaloti arba sugadinturtart.

Nemontuokite TV virš oro kondictionieriaus arba po juo.

Jei ant TV laś vanduo arba jj ilga laika veikia oro drautas i5 oro kondicationieriaus, gali kilti gaisras, galima patirti elektros smügi, arba TV gali sugesti.

Pasirupinkite, kad prie sienos tvirtinamas laikiklis butu patikimai pritvirtintas prie sienos, laikantis siose naudojimo instrukcijose pateiktu nurodymu.

Jei kuris nors sraigtas atsilaivsina ar iskrenta, prie sienos tvirtinamas laikiklis gali nukristi ir suzaloti arba sugadinti turt. Saugiai sumontuokite elementa naudodami sienos medziagai skirtus keturis 8 mm skersmens sraigtus (arba lygiavercius).

Tiekiamus sraigtus ir
priedu dalis naudokite
tinkamai, laikydamiesi
siose naudojimo
instrukcijose pateiktu
nurodymu. Jei
naudojate pakaitalus,
TV gali nukristi ir ka
nors sužaloti, arba TV
gali buti sugadantas.

Pasirupinkite, kad laikiklis butu surinktas tinkamai, vadovaujantis siose naudiojimo instrukcijose pateiktomis proceduromis.

Jei kuris norisraigtas atsilsaisvina ariskrenta, TV gali nukristi ir kə nors suzaloti, arba TV gali buti sugadinas.

Pasirupinkite, kad sraigtai butu patikimai jsukti reikiamose vietose.

Jei to nepadarysite, TV gali nukristi ir kā nors sužaloti, arba TV gali būti sugadintas.

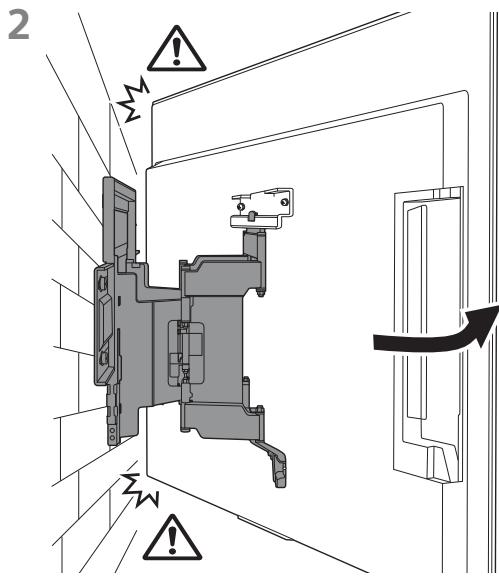

Bükite atsargus, kad montavimo metu TV nebūtú sutrenktas.

Sutrenkus TV,jis gali nukristi arba perlužti. Taip galima susižaloti.

Jsitikinkite, kad TV montuosite ant statmenos ir plokšcios sienos.

Jei to nepadarysite, TV gali nukristi ir suzaloti.

Teisingai sumontave TV, tinkamai pritvirtinkite laidus.

Jei zmones ar objektai jsipainios tarp kabeliu, gali buti suzaloti zmones arba sugadintas TV.

Saugokite, kad KS maitinimo laidas arba jungiamasis kabelis nebutu suspausti.

Jei KS maitinimo laidas arba jungiamasis
kabelis yra prispaustas tarp jrenginio ir
sienos arba per jega sulenktas ar suspaustas,
gali islji vidiniai laidinkainkai, todel gali ivykti
trumpasis jungimas arba nutrukti elektrros
tiekimas. Del to gali kilti gaisras, arba galima
patiri elektros smugj.

Sraigtai, kuriu reikia prie sienos tvirtinamam laikikliui montuoti prie sienos, neprideti.

Montuodami prie sienos tvirtinama laikikli,
naudokite sienos medziagai tinkancius
sraigtus.

Pries pradedant darba

• Siame vadove pateiktos televizoriaus ilustracijos yra pavyzdžiai, kurie naudojami, kad operaciju atlikimo instrukcijos butu aiškios. Dél to ilustracijos gali skirtis nuo jusu televizoriaus.

Iš ko padaryta jusu siena?

Pirmiausia išsiaiskinkite, kokio tipo yra siena, ant kurios norite tvirtinti televizoriu.

Sausos konstrukcijos siena su profilialis

Atsargumo priemonés

• Didziausias sienos storis: 16 mm.
• Isitikinkite, kad vidinio medienos profilio dydis yra bent 51mm × 102mm (bendrasis) arba 38mm × 89mm (vardinis).
• Tarp tvirtinimo detaliu palikite mažiausiai 406 mm tarpa horizontalia kryptimi.

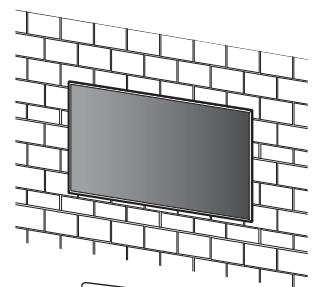

Betoniné arba iš betoniniu blokeliu padaryta siena

Atsargumo priemonés

• Prie sienos tvirtinama laikiklj tvirtinkite tiesiai ant betoninés sienos.
• Isitikinkite, kad betoninès sienos storis yra mažiausiai 203 mm.
• Isitikinkite, kad kiekvieno betoninio blokelio dydis yra mažiausiai 203 mm × 203 mm × 406 mm.

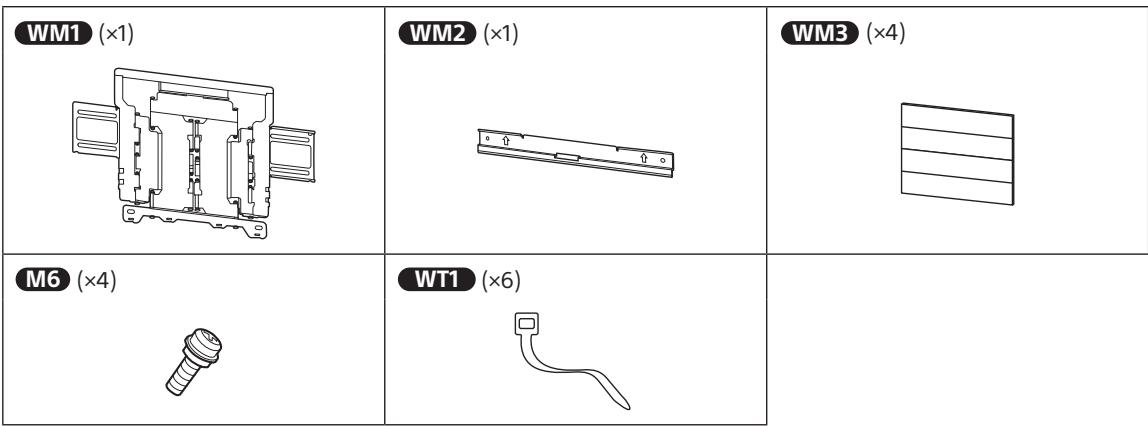

Daliy patikrinimas

Tiekiana kartu su SU-WL850

• Jsitikinkite, kad yra visos dalys.

Tieklama kartu su televizoriumi

Prie sienos tvirtinamas elementas

VS (× 4)^*

• Tik kai kuriuose regionuose / šalyse / modeliuose.

Pasiruoshimas montuoti

• Pries montuodami pasidékite po ranka TV trumpajv vadovir nustatymo vadova.
• Patikrinkite TV montavimo vieta.
• Pasiruoshite keturis 8 mm skersmens sraigtus ir keturias tinkamas poverzles (parduodamos atskirai). Pasirinkite sienos medziagai tinkamus sraigtus.
• Pasiruoškite šiuos jrankius:

*1	5,5 mm 10 mm
*2		1,5 N·m {15 kgf·cm}	*3
	*2 (x4)	*4 (x4) 8 mm × 60 mm	*4 (x4)

*1 Tik sausos konstrukcijos sienai su profilialis

2 Tik betoninei ar iš betoniniu blokeliu padarytai sienai
3 Priklauso nuo modelio
*4 Kruopschiai pasirinkite sraigtus ir poveržles

A Prie sienos tvirtinamo laikiklio montavimas j sausos konstrukcjisos siena su profiliais

Prie sienos tvirtinamo laikiklio montavimas

1 Nusprěskite, kurioje vietojemontuosite.

Isitikinkite, ar ant sienos pakanka vietostelevizoriiui ir ar ji išlaikys svorj, kuris bentseis kartus didesnis už tevizoriaus svorj.

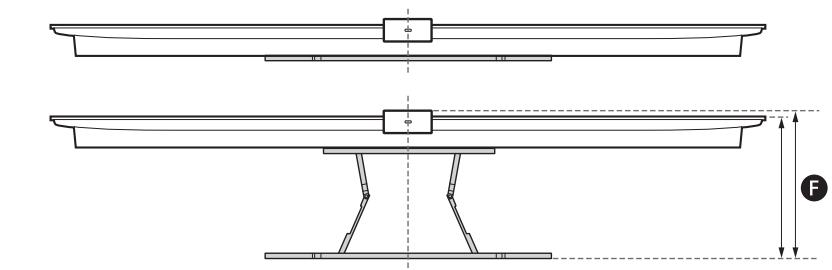

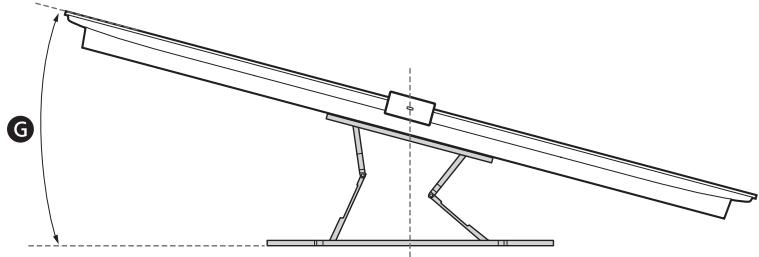

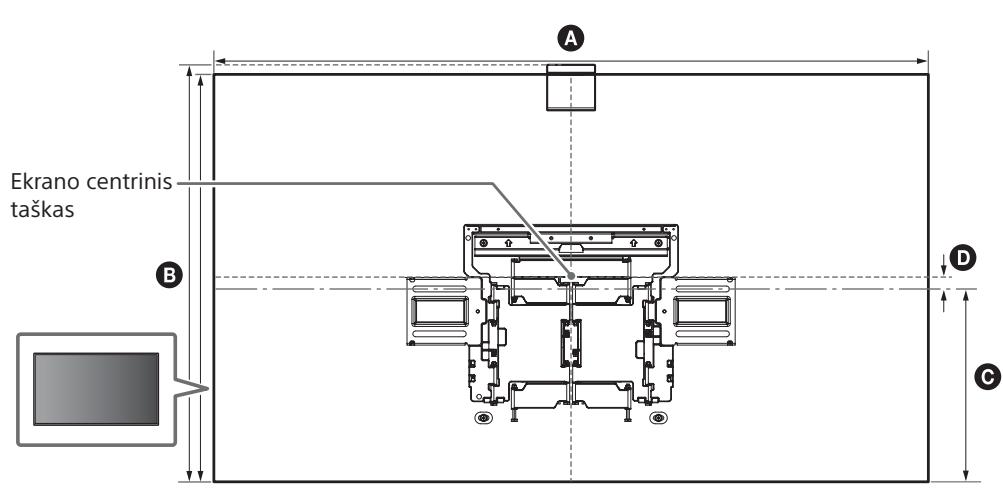

• Zr. skyrius „Prie sienos tvirtinamo laikiklio instalaciños ant sienos matavimas" 19 psl.
• Norédami sužinoti TV svorji, Žr. TV trumpaj vadová.

Pastaba

• TV pritvirtinus prie sienos, viršutiné TV dalis šiek tiek pasvyra j priekj.
• Rekomenduojame patikrinti televizoriaus padétj ziúRéjimo aplinkoje.

2

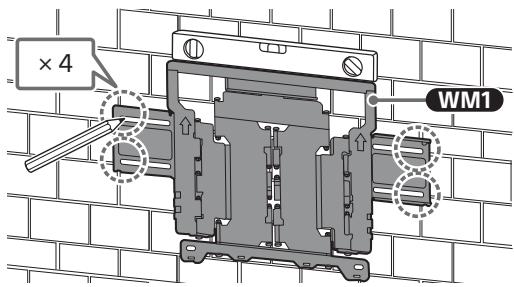

3 Sulygiuokite WM1 su siena ir keturiose vietose pažymékite, kur yra profiliali.

Pastaba

Gulsciuku patikrinkite, ar WM1 yra horizontalus.

4 Ties Žymémis iśgreżkite viršutines skies.

Jsitikinkite, ar vieta sienoje, kurioje grešite skyles, galès atlaikyti svorj, bent šesis kartus didesnj uz tevizioriaus.

Pastaba

• Skyles grezkite iki 75 mm gylio, naudodami 5,5 mm skersmens gražta.

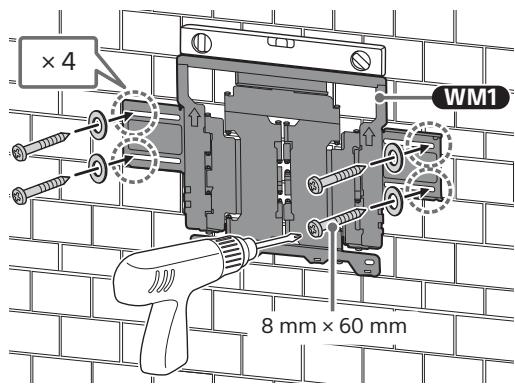

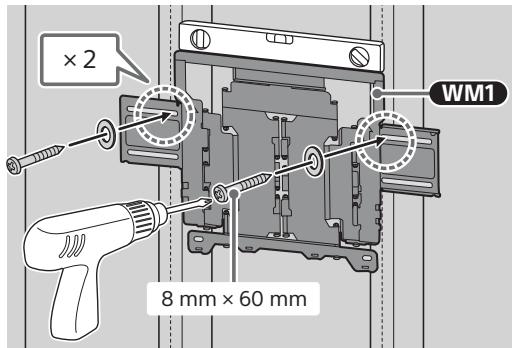

5 Tinkamais sraigtais (parduodami atskirai) ir poverzlémis (parduodamos atskirai), pritvirtinkite WM1 ant sienos.

Pastaba

Gulsciuku patikrinkite, ar WM1 yra horizontalus.

Atsargumo priemoné

• Neperveržkite medsraigci (8 mm × 60 mm).
  Netinkamai užveržus, gali sumažeti medsraigci (8 mm × 60 mm) laikomoji galia.

6 Žymių vietoje iśgrežkite apatines skies. (Grežimo nurodymas pateiktas 4 veiksme.)

7 | skies jkiškite tinkamus sraigtus ir poveržles.

Pastaba

Gulsciukpatikrinkite,ar WM1 yra horizontalus.

8 Iki pat galo ištraukite laikiklio atrama.

Pasiruoshimas tvirtinti TV

Pastaba

• Nuimtus varžtus ir nenaudiojamas dalis padékite j saugia vieta, nepasiekiama vaikams.

Naujo TV montavimas prie sienos*

• Tik kai kuriuose regionuose / šalyse / modeliuose.

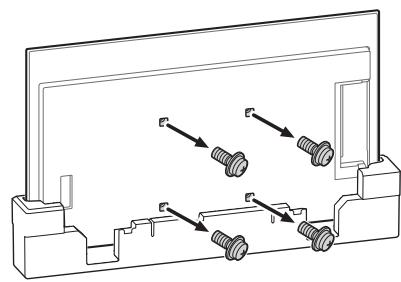

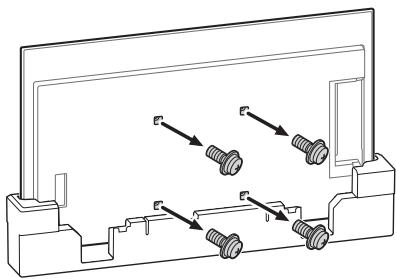

1 Issukite televizoriaus užpakiněje dalyje esancius varžtus.

2 Pritvirtinkite prie sienostvirtinamagelentay (pridedama su televizoriumi)televizoriaus nugarelje (kadbutu lygiagretu sienai).

Pastaba

• Prie televizoriaus tvirtindami prie sienos tvirtinamus elementus VS, butinai jj priverzkite. Prie sienos tvirtinamo datolement VS montavimui naudokite tik plokšci atsuktuva. Jei naudosite kita jrankj, prie sienos tvirtinameta elementa VS galite priverzti per stipriai in sugadinti televizoriu.

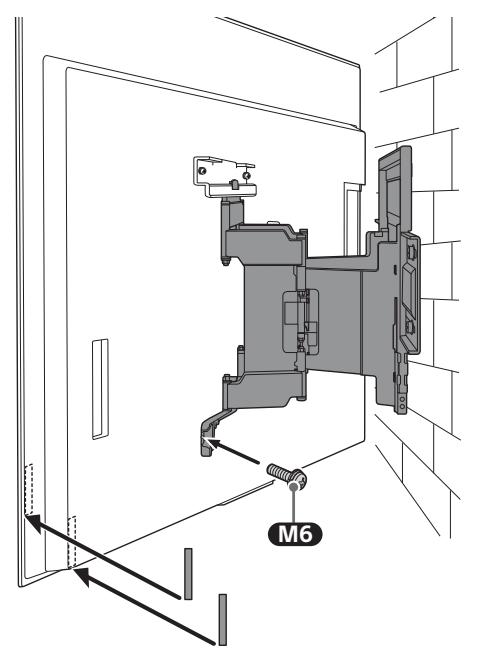

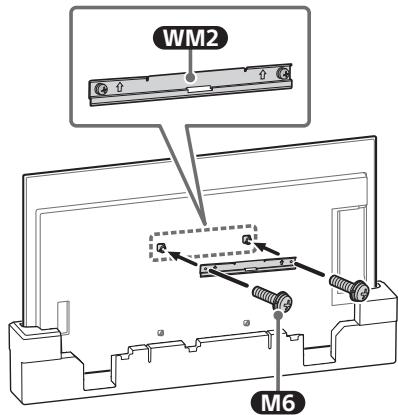

3 Naudodami WM2,pritvirtinkite M6 prietelevizoriaus.

Naujo TV montavimas prie ant stalo pastatomo stovo

1 Nuimkite jungciu gaubta.

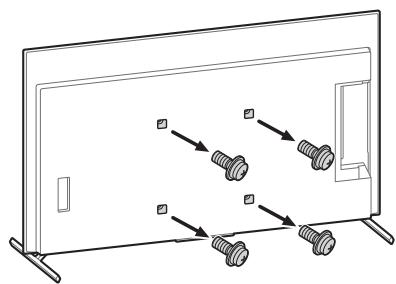

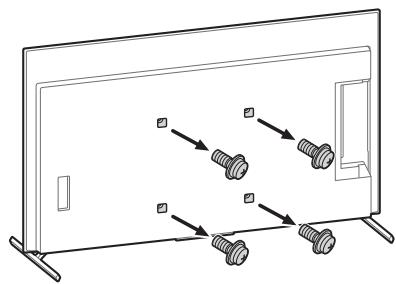

2 Issukite televizoriaus užpakiněje dalyje esančius varžtus.

3 Pritvirtinkite prie sienos tvirtinamag elementa VS (pridedama su televizoriumi) televizoriaus nugarelje (kad butu lygiagretu sienai).

Pastaba

• Prie televizoriaus tvirtindami prie sienos tvirtinamus elementus VS, butinai jj priverzkite. Prie sienos tvirtinamo elemento VS montavimui naudokite tik plokšci atsuktuva. Jei naudosite kita jrankj, prie sienos tvirtinama elementa VS galite priverzti per stipriai ir sugadinti televizoriu.

4 Naudodami WM2,pritvirtinkite M6 prietelevizoriaus.

5 Atjunkite ant stalo pastatomá stavá nuo televizoriaus.

• Ant stalo pastatomá stavá nuimkite po viená dalj. Tvirtai laikykite ant stalo pastatomá stavá dviem rankomis, kol kiti zhmonès kelia televizoriú.

• Pakartokite ankstesnj veiksmaj ir nuimkite kitaj ant stalo pastatomo stovo dalj.

Pastaba

• Ant stalo pastatomam stovui nuimti reikia triju arba daugiau zmoniu.
• Nuimdami ant stalo pastatoma stová nuo televizoriaus nenaudokite per daug jejos, nes TV komplektas gali nukristi, ir del to gali buti sužalotasŽmogus arba fiziškai sugadintas televizorius.
• Su ant stalo pastatomu stovu elkites atsargiai, kad nepažeistumete televizoriaus.
• Bukite atsargus, keldami televizoriu, kai atjungiamas ant stalo pastatomas stovas, nes ant stalo pastatomas stovas gali nuvirsti ir suzeisti zhmones.
• Atsargiai nuimkite ant stalo pastatoma stová nuo televizoriaus, kadjis nenuvirstu ir nesugadintu televizoriaus, kuris yra ant jo uždétas, pavirsiaus.

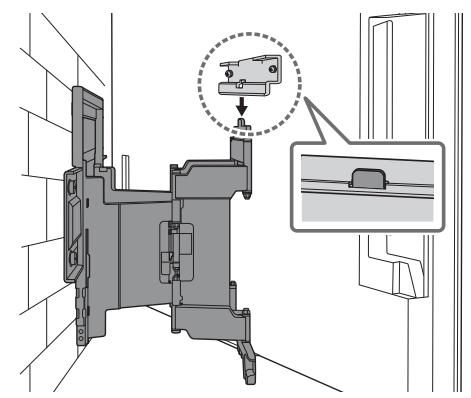

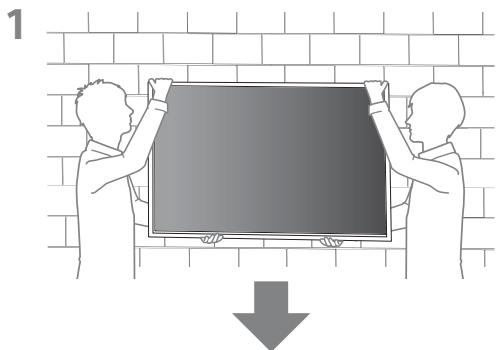

TV tvirtinimas prie sienos

2

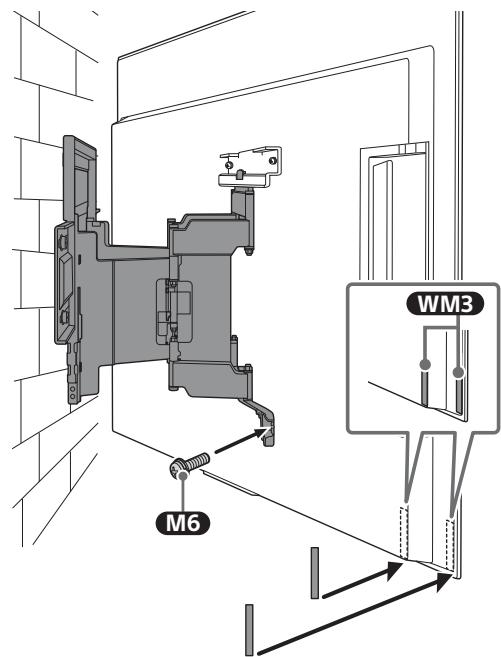

3 Prisukite prie sienos tvirtinamo laikiklio kairija ir dešinija puses, naudodami M6, ir pritvirtinkite WM3.

WM3 netvirtinkite ant etiketés.

Pastaba

4

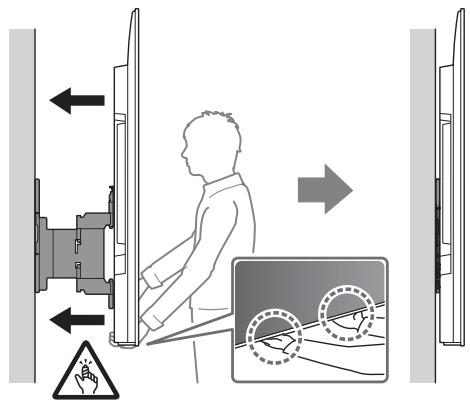

5 Judindami televizoriu, tvirtai ji laikykite iš apacios.

Pastaba

• Priklausomai nuo prijungtu kabeliup tipo ir skaiicaus, TV negali priarteti prie sienos. Tai ne gedimas.

JSPÉJIMAS

• Dideliam televizoriaus komplektui gabenti reikia dviejur daugiau zmoniu (triju ar daugiau zmoniu reiktugabenant 189,3 cm (75 coliu) ar didesnj televizoriu) (išskyrus Egypta).

Dideliam televizoriaus komplektui gabenti reikia dviejur daugiu zmoniu (triju ar daugiu zmoniu reiktugabenant 75 coliu (189,3 cm) ar didesnj televiziori) (tik Egiptui).

Montavimo darbu užbaigimo patvirtinimas

Patikrinkite toliau nurodytus dalykus.

• Ar laidai ir kabeliai nera susisuke ar suspausti.

JSPÉJIMAS

• Neteisingai nutiesus KS maitinimo laida ar kitus kabelius, galima patirti elektros smugj, ivykus trumpajam jungimui. Del saugumo patvirtinkite, kad montavimo darbai baigti.

Kita informacija

Nuimdami TV, anksciau aprasytacpeduratlikite atvirskcia tvarka.

JSPÉJIMAS

• Dideliam televizoriaus komplektui gabenti reikia dviejur daugiau z moniu (trjuar daugiau z moniu reiktuy gabenant 189,3 cm (75 coliu) ar didesnj televizoriu) (ijskyrus Egypta).

Dideliam televizoriaus komplektui gabenti reikia dvieju ar daugiu zmoniu (trju ar daugiu zmoniu reiktu gabenant 75 coliu (189,3 cm) ar didesnj televiziori) (tik Egiptui).

B Prie sienos tvirtinamo laikikliotvirtinimas prie betonines ar isbetoniniu blokeliu padarytos sienos

WM1

Prie sienos tvirtinamo laikiklio montavimas

1 Nusprěskite, kurioje vietoje montuosite.

Jsitikinkite, ar ant sienos pakanka vietostelevizoruii ir ar ji išlaikys svorj, kuris bentšesis kartus didesnis už tevizoriaus svorj.

• Zr. skyriaus „Prie sienos tvirtinamo laikiklio instalaciños ant sienos matavimas" 19 psl.
  Noredami sužinoti TV svorj, Žr. TV trumpaj vadova.

Pastaba

• TV pritvirtinus prie sienos, viršutiné TV dalis šiek tiek pasvyra j priekj.
• Rekomenduojame patikrinti televizoriaus padetj ziurejimo aplinkoje.

2 Sulygiuokite WM1 su siena ir pasizymekite keturiose vietose.

Pastaba

Gulcsiuku patikrinkite, ar WM1 yra horizontalus.

3 Isgrezkite kontrolines skies Žymiu vietose.

Jsitikinkite, ar vieta sienoje, kurioje grešite skyles, galès atlaikyti svorj, bent šešis kartus didesnj už tevizioriaus.

Pastaba

• Skyles grezkite iki 75 mm gylio, naudodami 10 mm skersmens gražta.

5 Tinkamais sraigtais (parduodami atskirai) ir poverzlémis (parduodamos atskirai), pritvirtinkite WM1 ant sienos.

Pastaba

Gulciuk patikrinkite, ar WM1 yra horizontalus.

Atsargumo priemoné

• Neperveržkite medsragciu (8 mm × 60 mm).
  Netinkamai užveržus, gali sumazeti medsragciu (8 mm × 60 mm) laikomoji galia.

6 Iki pat galo ištraukite laikiklio atrama.

Pasiruošimas tvirtinti TV

Pastaba

• Nuimtus varžtus ir nenaudiojamas dalis padékite j saugja vieta, nepasiekiama vaikams.

Naujo TV montavimas prie sienos*

• Tik kai kuriuose regionuose / šalyse / modeliuose.
  1 Issukite televizoriaus užpakiněje dalyje esancius varžtus.

2 Pritvirtinkite prie sienostvirtinamaglementa VS(pridedama su televizoriumi)televizoriaus nugarelje (kadbutu lygiagretu sienai).

Pastaba

• Prie televizoriaus tvirtindami prie sienos tvirtinamus elementus VS, butinai jj priverzkite. Prie sienos tvirtinamo datolement VS montavimui naudokite tik plokšci atsuktuva. Jei naudosite kitj jrankj, prie sienos tvirtinametalement VS galite priveržti per stipriai ir sugadinti televizoriu.

3 Naudodami WM2,pritvirtinkite M6 prietelevizoriaus.

Naujo TV montavimas prie ant stalo pastatomo stovo

1 Nuimkite jungciu gaubta.

2 Issukite televizoriaus užpakiněje dalyje esancius varžtus.

3 Pritvirtinkite prie sienostvirtinamagelentay (pridedama su televizoriumi)televizoriaus nugarelje (kadbutu lygiagretu sienai).

Pastaba

• Prie televizoriaus tvirtindami prie sienos tvirtinamus elementus VS, butinai jj priverzkite. Prie sienos tvirtinamo datolement VS montavimui naudokite tik plokšci atsuktuva. Jei naudosite kitj jrankj, prie sienos tvirtinametalement VS galite priveržti per stipriai ir sugadinti televizoriu.

4 Naudodami WM2,pritvirtinkite M6 prietelevizoriaus.

5 Atjunkite ant stalo pastatomstov\n\n

• Ant stalo pastatomá stavá nuimkite po viená dalj. Tvirtai laikykite ant stalo pastatomá stavá dviem rankomis, kol kiti Žmonès kelia televizoriú.

• Pakartokite ankstesnj veiksmaj ir nuimkite kitaj ant stalo pastatomo stovo dalj.

Pastaba

• Ant stalo pastatomam stovui nuimti reikia triju arba daugiau moniu.
• Nuimdami ant stalo pastatoma stova nuo televizoriaus nenaudokite per daug jegos, nes TV komplektas gali nukristi, ir del to gali buti suzalotas zhmogus arba fiziiskai sugadantas televizorius.
• Su ant stalo pastatomu stovu elkites atsargiai, kad nepažeistumete televizoriaus.
• Bukite atsargus, keldami televizoriu, kai atjungiamas ant stalo pastatomas stovas, nes ant stalo pastatomas stovas gali nuvirsti ir suzeisti zhmones.
• Atsargiai nuimkite ant stalo pastatoma stova nuo televizoriaus, kadjis nenuvirstu ir nesugadintu televizoriaus, kuris yra ant jo uzdetas, pavirsiaus.

TV tvirtinimas prie sienos

Pastaba

3 Prisukite prie sienos tvirtinamo laikiklio kairija ir dešinija puses, naudodami M6, ir pritvirtinkite WM3.

WM3 netvirtinkite ant etikettes.

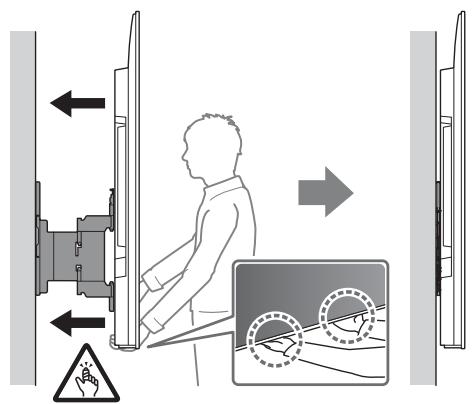

5 Judindami televizoriu, tvirtai jj laiky kite iš apacios.

Pastaba

• Priklausomai nuo prijungtu kabeliu tipo ir skaiicaus, TV negali priarteti prie sienos. Tai ne gedimas.

JSPEJIMAS

• Dideliam televizoriaus komplektui gabenti reikia dviejur daugiu z moni (tiju ar daugiu z moni reiktugabenant 189,3 cm (75 coliu) ar didesnj televizoriu) (isskyrus Egypta). Dideliam televizoriaus komplektui gabenti reikia dviejur daugiu z moni (tiju ar daugiu z moni reiktugabenant 75 coliu (189,3 cm) ar didesnj televizoriu) (tik Egyptui).

Montavimo darbu užbaigimo patvirtinimas

Patikrinkite toliau nurodytus dalykus.

• Ar laidai ir kabeliai nera susisuke ar suspausti.

JSPÉJIMAS

• Neteisingai nutiesus KS maitinimo laida ar kitus kabelius, galima patirti elektros smugj, jvykus trumpajam jungimui. Del saugumo patvirtinkite, kad montavimo darbai baigti.

Kita informacija

Nuimdami TV, anksciau aprasytacpedura atlikite atvirkscia tvarka.

JSPÉJIMAS

• Dideliam televizoriaus komplektui gabenti reikia dviejur daugiau z moniu (trjuar daugiau z moniu reiktuy gabenant 189,3 cm (75 coliu) ar didesni televizoriu) (i'skyrus Egypta).

Dideliam televizoriaus komplektui gabenti reikia dviejur daugiu zmoniu (triju ar daugiu zmoniu reiktugabenant 75 coliu (189,3 cm) ar didesnj televiziori) (tik Egiptui).

Techninai duomenys

WM1

Matmenys: (apytiksliai) [mm]

Svoris (tik pagrindo): (apytiksliai) [kg] 3,0

Dizainas ir techninai duomenys gali buti keiciami be jspejimo.

Nuorodos

Prie sienos tvirtinamo laikiklio instaliacijos ant sienos matavimas

Atsižvelgiant j montaža, lenteleje nurodyti skaičiai gali šiek tiek skirtis.

Su kamera
(mm)

Modelio pavadinimas	A	B	C	D	E	F*	G* (°)
XR-77A8xEL	1722	1013	340	165	78	281	15
XR-65A8xEL	1448	851	342	82	77	281	18
XR-55A8xEL	1227	727	342	20	77	281	19

• (Apytiksliai)

Be kameros
(mm)

Modelio pavadinimas	A	B	C	D	E	F*	G* (°)
XR-77A8xL	1722	998	340	165	66	269	15
XR-65A8xL	1448	836	342	82	66	269	18
XR-55A8xL	1227	712	342	20	66	269	19

• (Apytiksliai)

Navodila za uporabo nosilca za stensk o montažo Sony (SU-WL850)

Podprti modeli*:
