Тип продукту	Телевізор OLED 4K HDR
Бренд	Sony
Модель	XR-65A80L (LCDXR-65A80L)
Розмір екрана	65 дюймів (165 см діагональ)
Технологія дисплею	OLED з Cognitive Processor XR
Роздільна здатність	4K Ultra HD (3840 x 2160 пікселів)
Розміри (з підставкою)	1448 × 851 × 342 мм (Ш × В × Г)
Розміри (без підставки)	1448 × 836 × 52 мм (Ш × В × Г)
Вага (з підставкою)	приблизно 24,5 кг
Вага (без підставки)	приблизно 22,5 кг
Живлення	220-240 В змінного струму, 50/60 Гц
Споживання електроенергії	359 Вт (макс), 0,5 Вт у режимі очікування
Основні функції	Smart TV (Google TV), Dolby Vision, Dolby Atmos, AirPlay 2, вбудований Chromecast, сумісність з Alexa
Підключення	4x HDMI (1 eARC), 2x USB, Wi-Fi, Bluetooth, Ethernet, оптичний аудіовихід, роз'єм для навушників
Настінне кріплення	VESA 300 × 300 мм (потрібне спеціальне кріплення SU-WL850)
Монтаж на стіну	Обов'язковий монтаж сертифікованим фахівцем
Обслуговування та чищення	Протирати м'якою сухою ганчіркою. Не використовувати хімічні засоби.
Безпека	Не блокувати вентиляційні отвори. Уникати ударів. Не піддавати впливу води.
Запчастини та ремонтопридатність	Індекс ремонтопридатності: 7,9/10. Запчастини доступні протягом 7 років після завершення виробництва.
Загальна інформація	Інструкція доступна 30 мовами. Гарантія виробника 2 роки.

Часті запитання - LCDXR-65A80L SONY

Чи можна встановити телевізор на стіну самостійно?

Ні, Sony наполегливо рекомендує звернутися до сертифікованого монтажника. Встановлення потребує знання міцності стіни та використання спеціального кріплення SU-WL850. Неправильне встановлення може призвести до падіння телевізора та серйозних травм.

Яка вага телевізора?

Вага телевізора XR-65A80L з підставкою становить приблизно 24,5 кг. Без підставки він важить приблизно 22,5 кг.

Які розміри телевізора?

Розміри з підставкою: 1448 × 851 × 342 мм (Ш × В × Г). Без підставки товщина зменшується до 52 мм.

Як чистити OLED-екран?

Використовуйте м'яку суху ганчірку (мікрофібру) для видалення пилу. Для плям злегка зволожите ганчірку дистильованою водою. Ніколи не використовуйте хімічні засоби, спирт або абразивні миючі засоби.

Які кабелі потрібні для підключення?

Телевізор постачається з кабелем живлення. Кабелі HDMI, антенні або оптичні не входять до комплекту. Придбайте сумісні кабелі для ваших пристроїв.

Чи можна використовувати настінне кріплення SU-WL850 для інших телевізорів?

Ні, це кріплення призначене виключно для моделей Sony серій A8xL та A8xEL (55, 65, 77 дюймів). Використання з іншим телевізором може призвести до травм або пошкоджень.

Яка глибина свердління отворів для настінного кріплення?

Для гіпсокартону свердліть отвори діаметром 5,5 мм та глибиною 75 мм. Для бетону використовуйте свердло 10 мм на ту ж глибину.

Чи сумісний телевізор з голосовими асистентами?

Так, він має вбудований Google Assistant та сумісний з Amazon Alexa. Мікрофон присутній для голосових команд (крім моделі без камери).

Що робити, якщо телевізор не вмикається?

Перевірте, чи кабель живлення підключено належним чином та чи працює розетка. Спробуйте натиснути кнопку живлення на телевізорі. Якщо нічого не відбувається, зверніться до служби підтримки Sony.

Де знайти запчастини?

Запчастини доступні у авторизованих дилерів Sony протягом 7 років після завершення виробництва. Відвідайте офіційний сайт Sony, щоб знайти ремонтний центр.

ПОСІБНИК КОРИСТУВАЧА LCDXR-65A80L SONY

Підтвердіть прикріплення монтажу

Перевірте сліпі точки.

• Кабелі не є усадкою або притиснуті.

ПОПЕРЕДЖЕННЯ

• Неправильне встановлення захисного кабелю та ін. може призвести до пожежі або електричного удару. З огляду на безпеку перевірте, чи монтаж завершено.

Дугашхормація

Коли вставляєте телевізор, виконуйте процедуру монтажу у зворотному порядку.

ПОПЕРЕДЖЕННЯ

• Необхідні дві або більше осіб (три або більше осіб для телевізорів від 75 дюймів (189,3 см)) для транспортування великого телевізора (за винятком Ernnt). Необхідні дві або більше осіб (три або більше осіб для телевізорів від 75 дюймів (189,3 см)) для транспортування великого телевізора (тільки для Ernnt).

При закріпленні консолі до стіни до цільного бетону або бетонних блоків

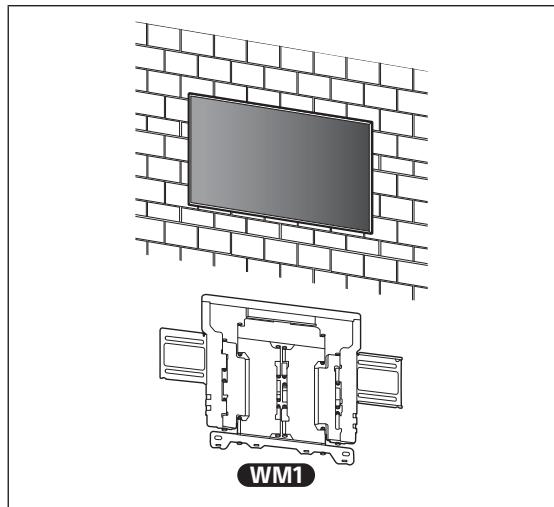

Монтаж консолі для закріплення до стіни настінно

1 Виберіть місце для монтажу.

Переконайтеся, що на стіні є достатньо місця для телевізора і що вона здатна витримати вагу, оскільки телевізор буде часто використовуватися.

Дивіться "Вимірювання при монтажі консолі для закріплення до стіни" на сторінці 20. Дивіться інформацію про продукт телевізора щодо його ваги.

Забезпечте

Коли встановлюєте телевізор на стіну, верхня його частина легко нахиляється вперед. Переконайтеся, що поверхня, на якій стоїть телевізор, є рівною.

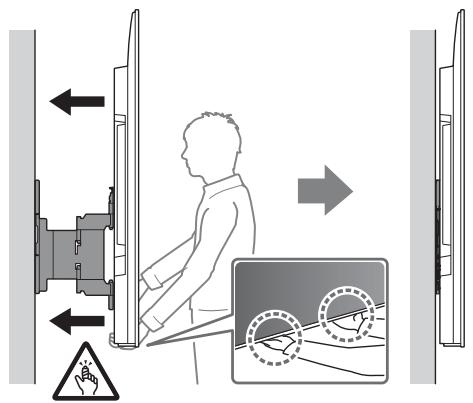

2. Поставте телевізор на стіну, тримаючи його обома руками.

Забезпечення

За допомогою рівня перевірте, чи телевізор встановлено горизонтально.

Підтвердьте підключення монтажу.

Перевірте всі точки кріплення.

• Кабелі не затиснуті та не пошкоджені.

ПОПЕРЕДЖЕННЯ

• Неправильне встановлення захисного кабелю тощо може призвести до пожежі або електричного удару. З міркувань безпеки перевірте, чи монтаж завершено.

Демонтаж

Коли знімаєте телевізор, виконайте процедуру монтажу у зворотному порядку.

ПОПЕРЕДЖЕННЯ

• Необхідні дві особи (три особи для телевізорів від 75 дюймів (189,3 см)) для транспортування великого телевізора (крім Єгипту).

Необхідні дві особи (три особи для телевізорів від 75 дюймів (189,3 см)) для транспортування великого телевізора (тільки для Єгипту).

Специфікації

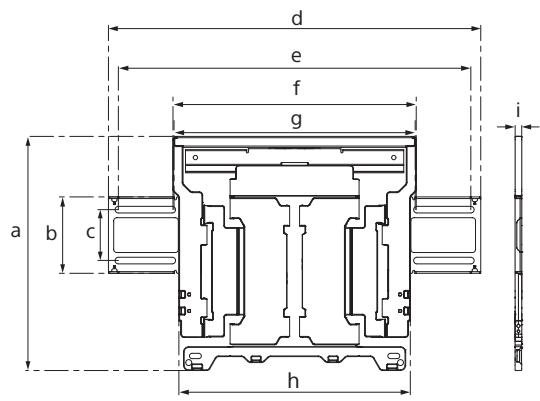

WM1

Розміри: (прибл.) [мм]

4. Просвердліть верхні установочні отвори в місцях позначок.

Упевніться, що місце на стіні, де будуть просвердлені отвори, обладає достатньою міцністю, щоб видержати вагу, принаймні, в шість разів більшу за вагу встановлюваного телевізора.

Примітка

• Установочні отвори необхідно просвердлити на глибину 75 мм, використовуючи свердло діаметром 5,5 мм.

5 Встановіть ВМ1 на стіну та закріпіть підходящими гвинтами (не входять у комплект) та шайбами (не входять у комплект).

Примітка

Перевірте горизонтальність WM1 за допомогою рівня.

Заходи безпеки

Для захисту виробу та з міркувань безпеки компанія Sony рекомендує, щоб встановлення телевізора здійснювалося дилерами або ліцензованими підрядниками Sony. Не намагайтеся встановити його самостійно.

Інформація для дилерів і підрядників Sony

Приділіть максимальну увагу безпеці під час встановлення, періодичного обслуговування та перевірки виробу.

Для встановлення цього виробу, особливо для визначення міцності стіни, яка повинна витримувати вагу телевізора, необхідно мати достатній досвід. Довірте виконання монтажу тільки дилерам та ліцензованим підрядникам Sony та приділяйте особливу увагу безпеці під час встановлення. Компанія Sony не несе жодної відповідальності за збитки, травми, викликані неправильною експлуатацією або встановленням.

Для безпечного та правильного встановлення слід дотримуватися інструкції з експлуатації кронштейна для настінного кріплення, посібника з налаштування телевізора та вказівок щодо керівництва.

Кронштейн для настінного кріплення

Відомості з безпеки

Дякуємо за придбання цього виробу.

До уваги споживачів

Встановлення телевізора на стіні

ЗАСТЕРЕЖЕННЯ

ДОРУЧІТЬ ВСТАНОВЛЕННЯ ПРОФЕСІОНАЛАМ

Цей виріб має бути встановлений кваліфікованим персоналом відповідно до інструкцій, щоб правильно витримати вагу телевізора. Неправильно закріплений телевізор може впасти та завдати тяжкої травми. Компанія Sony не несе відповідальності за збитки та травми. Спричинені неправильним використанням та встановленням цього виробу, а також застосуванням у виробах, відмінних від вказаного. Це не стосується ваших прав, передбачених законом (якщо такі є).

До уваги дилерів компанії Sony

ЗАСТЕРЕЖЕННЯ

Наведені нижче інструкції призначені для дилерів компанії Sony. Обов'язково прочитайте застережні заходи, викладені нижче, зверніть особливу увагу на безпеку під час монтажу, обслуговування та перевірки цього виробу.

Не встановлюйте кронштейн для настінного кріплення на стіні, де краї або боки телевізора виступають за межі поверхні стіни.

Не встановлюйте кронштейн для настінного кріплення на похилій поверхні, оскільки краї або боки телевізора виступатимуть за межі поверхні стіни. Якщо людина або предмет випадково вдариться об кут або бік телевізора, що виступає за край стіни, це може спричинити травму або призвести до пошкодження майна.

Не встановлюйте телевізор над радіатором.

Якщо телевізор протягом тривалого часу зазнає впливу води, витікає або потрапляє під кондиціонер, це може спричинити пожежу, ураження електричним струмом або несправність цього телевізора.

Надійно встановіть кронштейн для настінного кріплення відповідно до інструкцій у всьому посібнику з експлуатації.

Якщо гвинти слабо закріплені або випадають, кронштейн для настінного кріплення може впасти, що призведе до травмування або падіння. Гвинти мають відповідати матеріалу, яким вкрита стіна. Використовуйте тільки такі гвинти, що підходять до матеріалу стіни. Надійно встановіть пристрій за допомогою отворів гвинтів діаметром 8 мм (або еквівалентної розмірності).

Використовуйте гвинти та допоміжні частини комплекту. Постачання надійним умовам відповідно до інструкції у своєму посібнику з експлуатації. Використання деталей-замінників може призвести до падіння телевізора та травмування людей чи пошкодження телевізора.

Зберігайте кронштейн належним чином, дотримуючись процедур, описаних у цьому посібнику з експлуатації.

Якщо трубки слабо закріплені або випадають, телевізор може впасти та травмувати людей або ж телевізор може пошкодитися.

Затягніть гвинти у зазначеному положенні.

Якщо цього не зробити, телевізор може впасти та травмувати людей або пошкодитися.

Гвинти, за допомогою яких кронштейн для настінного кріплення кріпиться на стіні, не входять до комплекту постачання.

Під час мотувань кронштейна для набірного кріплення використовуйте винти відповідно до структури стіни та матеріалу, яким вона вкрита.

Зберігайте виріб у картонній коробці, у темному, сухому, чистому приміщенні з доброю вентиляцією, окрім місць зберігання кислот і лугів. Температура зберігання: від -20°C до +60°C. Вологість зберігання: <80%

Перед початком роботи

Зображення телевізора на ілюстраціях у своєму посібнику наведено для прикладу. Тому фактичний вигляд телевізора може відрізнятися від зображеного на цих ілюстраціях.

• Перед встановленням уважно ознайомтеся з довідковим посібником та посібником з налаштування.
• Викрутіть гвинт
• Підніміть та встановіть телевізор.
• Підготуйте технічні гвинти діаметром 8 мм та отвори для них (не входять до комплекту постачання). Виберіть гвинти відповідно до матеріалу, яким вкрита стіна. -Підготуйте показані нижче інструменти:

*1	5,5 MM 10 MM
*2		1,5 H·M {15 krc·cm}	*3
	*2 (x4)	*4 (x4) 8 MM × 60 MM	*4 (x4)

*1 Тільки для стін з гіпсокартону з дюбелями

2 Тільки для стін з монолітного бетону чи бетонних блоків. Залежно від моделі *4 Уважно вибирайте гвинти та дюбелі

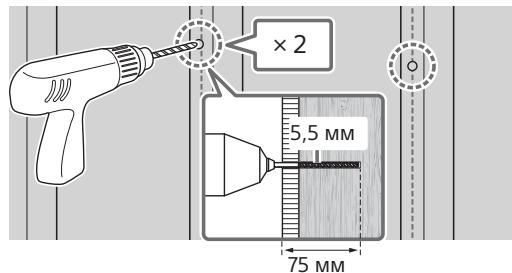

4 Просвердліть верхні отвори в позначених місцях.

Рекомендується, щоб стіна в тому місці, де буде просвердлено отвори, була достатньо міцною, щоб витримати вагу, принаймні в чотири рази більшу за вагу телевізора.

Примітка

-Відстань між отворами - 75 мм, діаметр свердла - 5,5 мм.

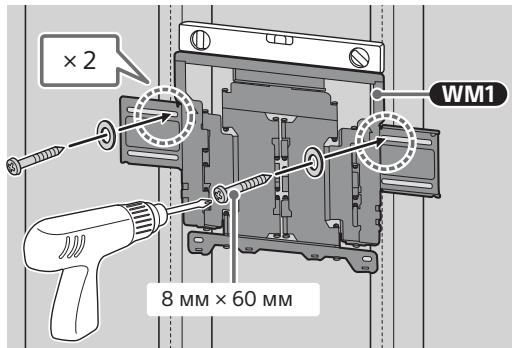

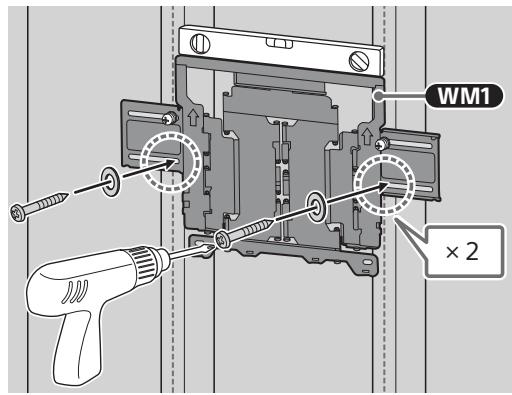

5 Закріпіть кронштейн на стіні, використовуючи гвинти (не входять до комплекту постачання) і дюбелі (не входять до комплекту постачання).

Примітка

• Скористайтеся рівнем, щоб розташувати кронштейн горизонтально.

Застереження

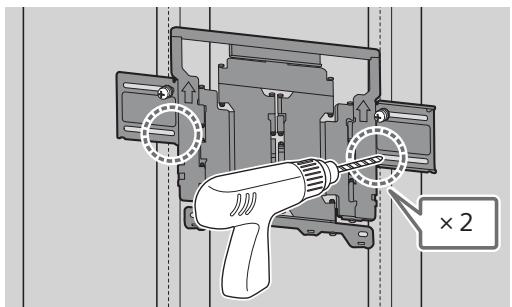

6 Просвердліть нижні отвори в позначених місцях. (Дивіться інструкцію на кроці 4.)

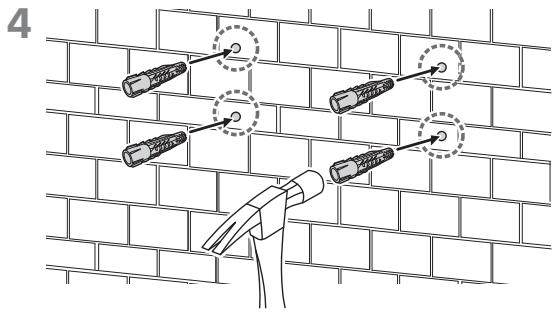

7 Вставте в отвори гвинти з дюбелями.

Примітка

• Скористайтеся рівнем, щоб розташувати кронштейн горизонтально.

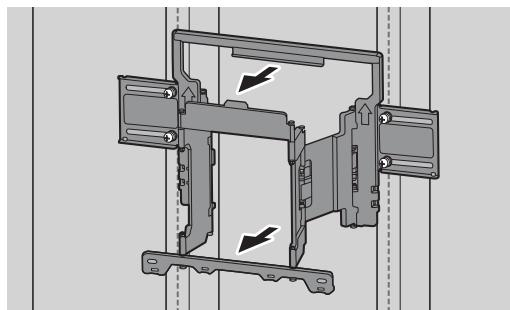

8 Повністю розкладіть консоль кронштейна.

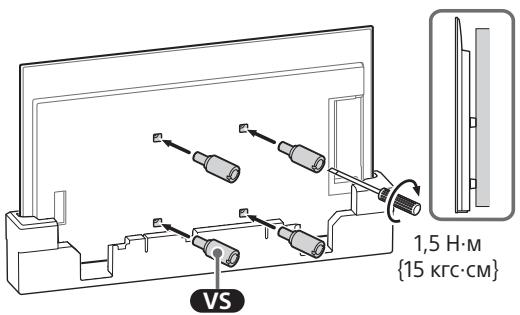

2 Прикріпіть настінне кріплення VS (додається до телевізора) ззаду телевізора (так, щоб кріплення було паралельне стіні).

Примітка

- Після встановлення настінного кріплення VS до телевізора, затягніть його гвинти. Установлюючи настінне кріплення VS, використовуйте лише викрутку з плоским жалом. Використання іншого інструмента може призвести до надмірного затягування гвинтів настінного кріплення та пошкодження телевізора.

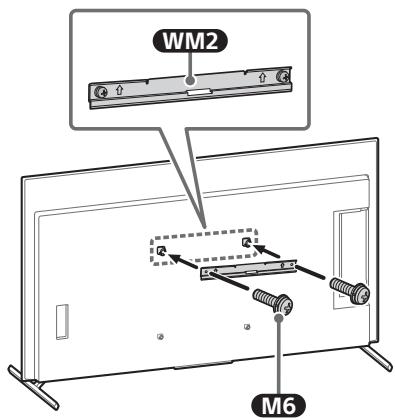

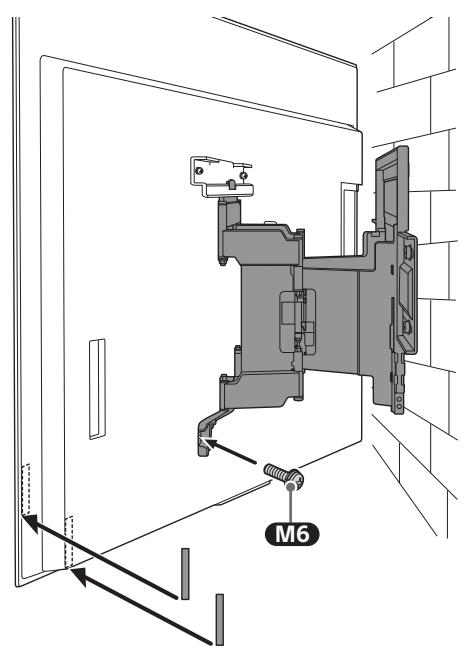

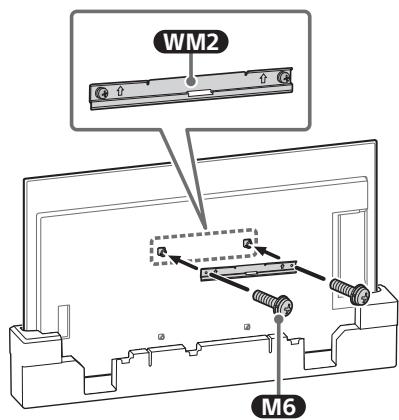

3 Прикріпіть кронштейн WM2 до телевізора за допомогою гвинтів M6.

Встановлення телевізора на стіну з настільною підпорою

1 Зніміть клемну кришку.

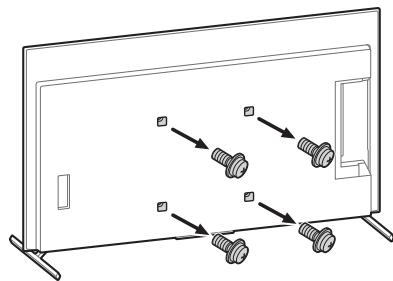

2 Викрутіть гвинти із задньої панелі телевізора.

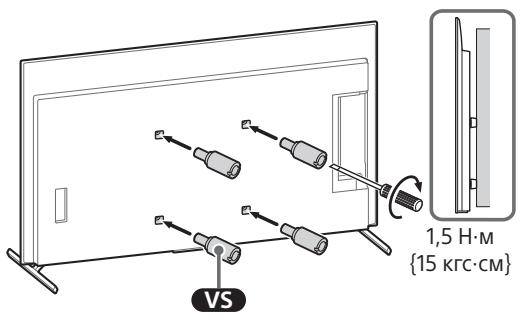

3 Прикріпіть настінне кріплення VS (додається до телевізора) ззаду телевізора (так, щоб кріплення було паралельне стіні).

Примітка

- Після встановлення настінного кріплення VS до телевізора, затягніть його гвинти. Установлюючи настінне кріплення VS, використовуйте лише викрутку з плоским жалом. Використання іншого інструмента може призвести до надмірного затягування гвинтів настінного кріплення VS та пошкодження телевізора.

4 Прикріпіть кронштейн WM2 до телевізора за допомогою гвинтів M6.

5 Від'єднайте настільну підпору від телевізора.

Знімайте одну сторону настільної підпори за раз. Міцно тримайте настільну підпору двома руками, в той час як інші особи підіймають телевізор.

- Шурупи не перекручені та не затиснені.

ЗАСТЕРЕЖЕННЯ

• Неправильне розміщення вимикача живлення змінного струму може стати причиною пожежі або ураження електричним струмом унаслідок короткого замикання. З метою безпеки обов'язково перевірте всі роботи з завершення встановлення.

Інші відомості

Під час увімкнення телевізора дотримуйтеся вказаної процедури встановлення у зворотному порядку.

ЗАСТЕРЕЖЕННЯ

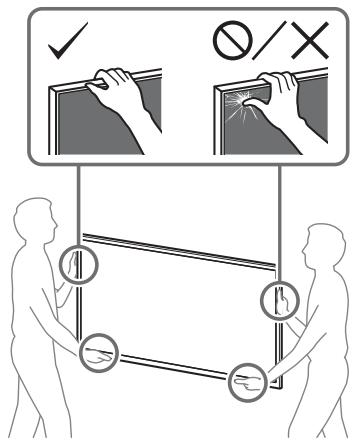

Для підняття великого телевізора потрібно дві або більше осіб (три або більше осіб для телевізора з діагоналлю 189,3 см (75 дюймів) або більше) (крім Егнту).

Для підняття великого телевізора потрібно дві або більше осіб (три або більше осіб для телевізора з діагоналлю 75 дюймів (189,3 см) або більше) (тільки для Егнту).

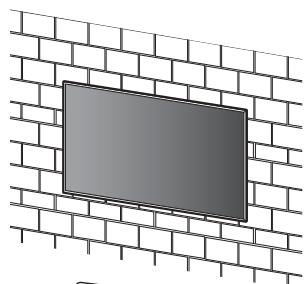

В встановленні кронштейна на частинному кріпленні на стіні з монолітного бетону або бетонних блоків

WM1

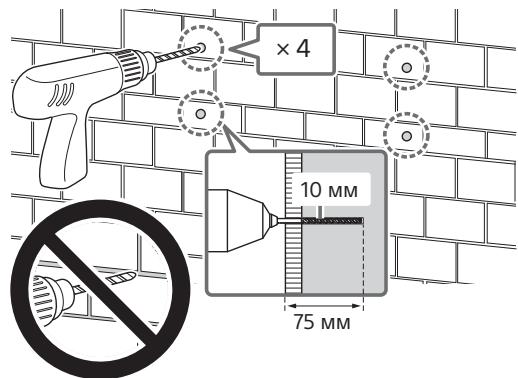

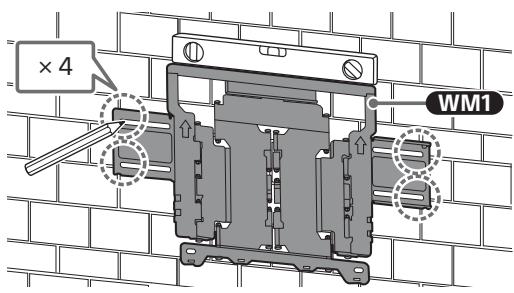

Просвердліть напрямні отвори в позначених місцях.

Переконайтеся, що стіна в тому місці, де буде просвердлено отвори, є достатньо міцною, щоб витримати вагу, принаймні в шість разів більшу за вагу телевізора.

Примітка

Відстань між отворами — 75 мм, діаметр свердла — 10 мм.

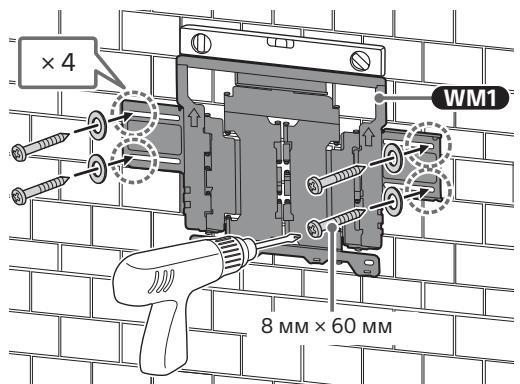

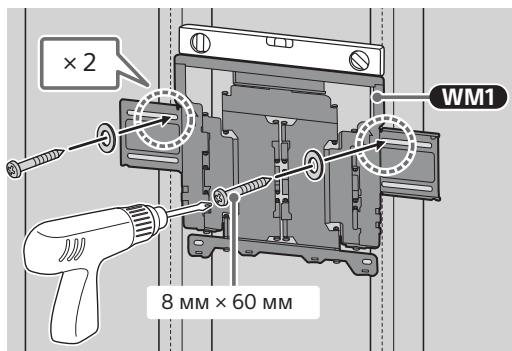

5. Закріпіть кронштейн WM1 на стіні, використовуючи гвинти (не входять до комплекту постачання) і шайби (не входять до комплекту постачання).

Примітка

• Скорнстатеся рівнем, обов'язково розташуйте

його горизонтально.

Застереження

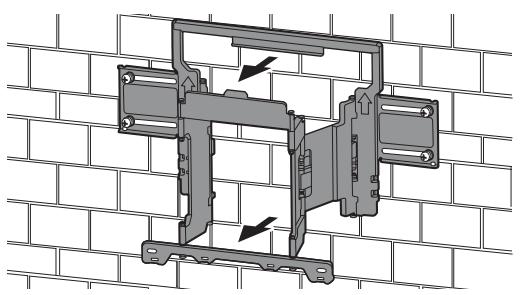

6. Повністю розкладіть консоль кронштейна.

3. Прикріпіть кронштейн WM2 до телевізора за допомогою гвинтів M6.

Встановлення телевізора на стіну з частковою підпорою

1. Зніміть клемну кришку.

2. Вкрутіть гвинти із задньої панелі телевізора.

3. Прикріпіть настінне кріплення VS (додається до телевізора) ззаду телевізора (так, щоб кріплення було паралельне стіні).

Примітка

Прикручуючи настину кріплення VS до телевізора, затягніть його гвинти. Установочну настину кріплення VS вкрутіть, використовуючи лише викрутку з плоским шліцом. Використання іншого інструмента може призвести до надмірного затягування гвинтів настини кріплення VS та пошкодження телевізора.

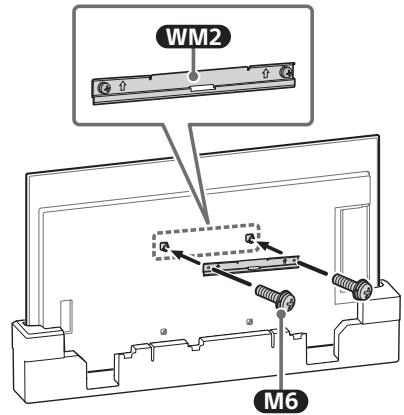

4. Прикріпіть кронштейн WM2 до телевізора за допомогою гвинтів M6.

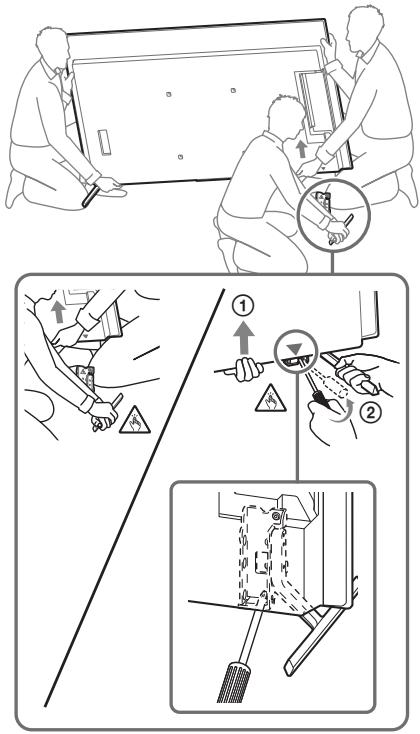

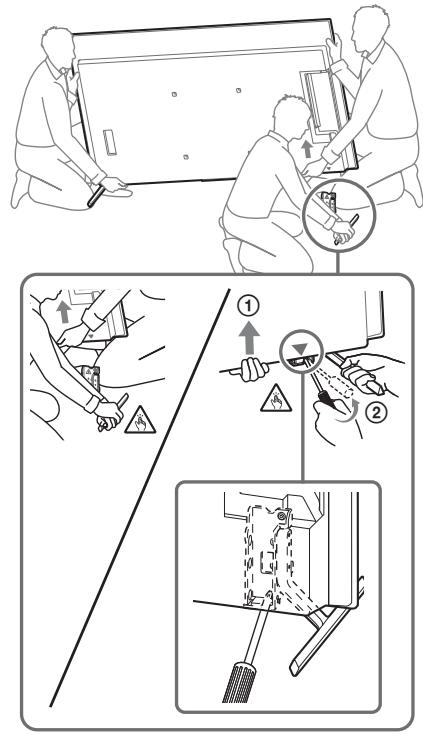

5. Від'єднайте настінну підпору від телевізора.

Знімайте одну сторону настінної підпори за раз. Міцно тримайте настінну підпору обома руками, в той час як інша особа підтримує телевізор.

• Повторіть попередній крок та зніміть іншу сторону настінної підпори.

Підставка

• Щоб уникнути травм при від'єднанні, від'єднайте настільну підставку.
• Остерігайтеся застосування надмірної сили, від'єднуючи настільну підставку від телевізора, що може призвести до падіння телевізора і стати причиною травмування людей або пошкодження телевізора.
• Обережно поводьтеся з настільною підставкою, щоб не пошкодити телевізор. Піднімайте телевізор обережно, оскільки від'єднана настільна підставка може перекинутися та спричинити травми людей. Будьте дуже обережними, коли знімаєте настільну підставку з телевізора. Якщо підставка впаде, вона може пошкодити поверхню, на якій тримається телевізор.

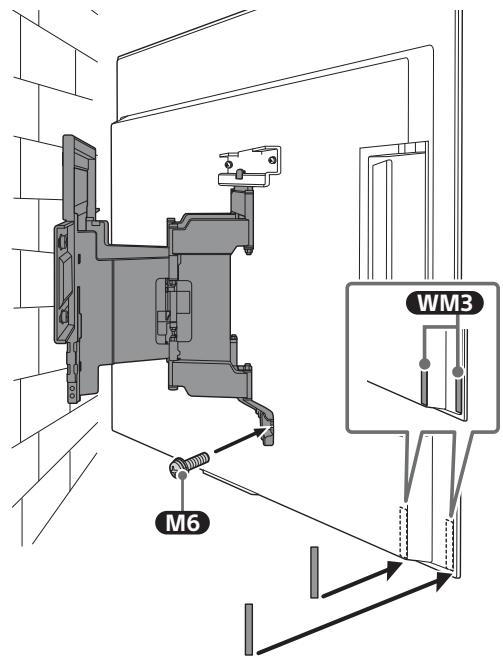

Закрутіть ліву та праву частини кронштейна для настінного кріплення за допомогою M6 і закріпіть їх.

• Не закручуйте M6 на етикетках.

Підставка

5. Переміщуючи телевізор, підтримуйте його знизу. Підставка залежить від типу і кількості від'єднаних кабелів, можливо, що телевізор не можна буде просучути ближче до стіни. Не сприймайте це як проблему.

ЗАСТЕРЕЖЕННЯ

Для підняття великого телевізора потрібно дві або більше осіб (три або більше осіб для телевізора з діагоналлю 189,3 см (75 дюймів) або більше) (крім підставки).

Для підняття великого телевізора потрібно дві або більше осіб (три або більше осіб для телевізора з діагоналлю 75 дюймів (189,3 см) або більше) (тільки для підставки).

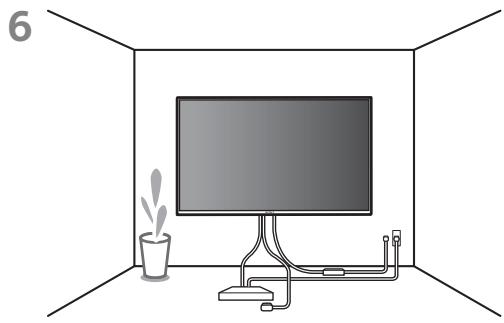

Перевірка місця завершення встановлення

Перевірте зазначені нижче пункти.
