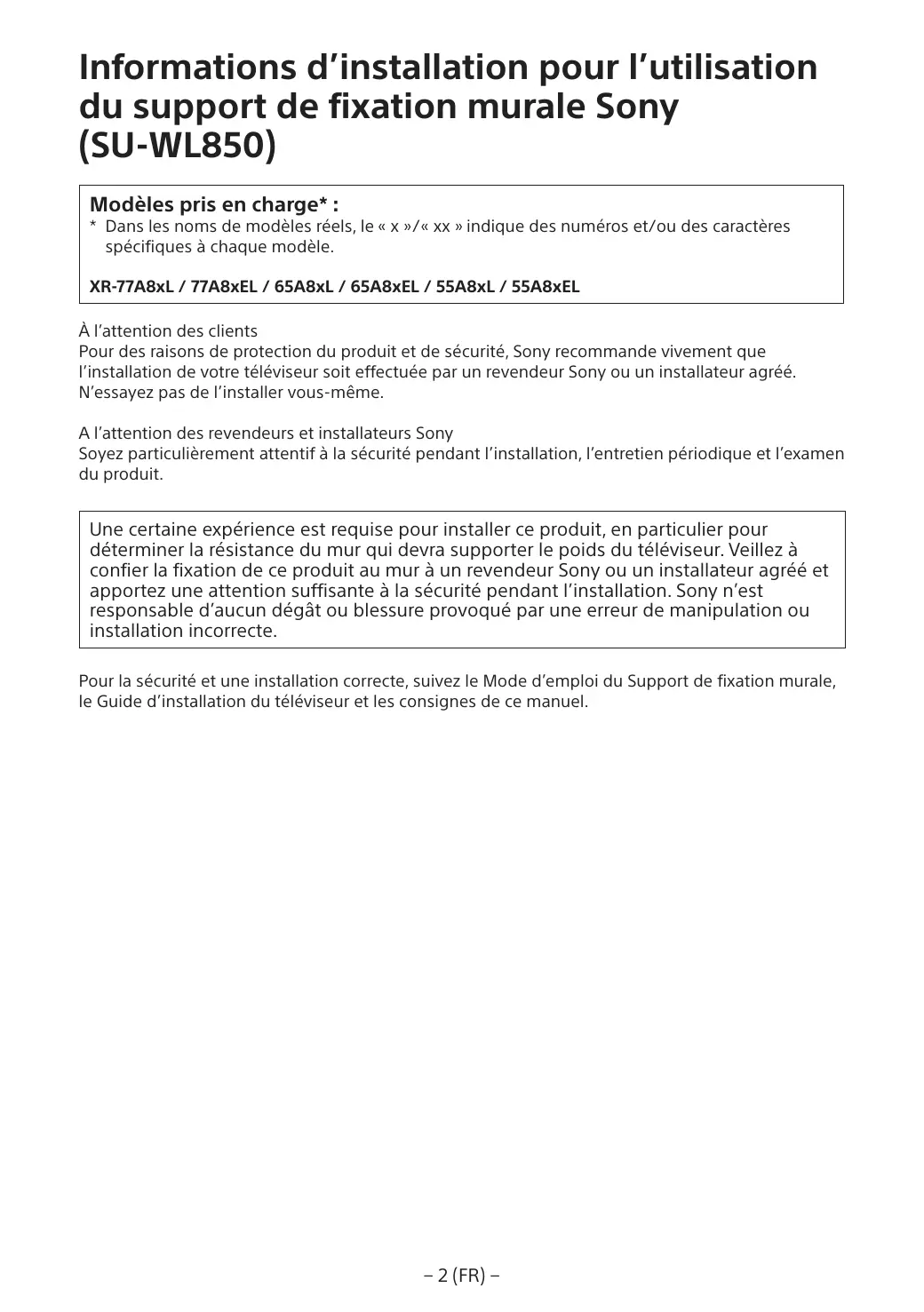

MODE D'EMPLOI LCDXR-65A80L SONY

Modèles pris en charge*:

• Dans les noms de modèles réels, le « x »/« xx » indique des numéros et/ou des caractères spécifiques à chaque modèle.

XR-77A8xL / 77A8xEL / 65A8xL / 65A8xEL / 55A8xL / 55A8xEL

Pour des raisons de protection du produit et de sécurité, Sony recommande vivement que l'installation de votre téléviseur soit effectuée par un revendeur Sony ou un installateur agréé. N'essayez pas de l'installer vous-même.

À l'attention des revendeurs et installateurs sony

Soyez particulièrement attentif à la sécurité pendant l'installation, l'entretien périodique et l'examen du produit.

Une certaine expérience est requise pour installer ce produit, en particulier pour déterminer la résistance du mur qui devra supporter le poids du téléviseur. Veillez à confier la fixation de ce produit au mur à un revendeur Sony ou un installateur agréé et apportez une attention suffisante à la sécurité pendant l'installation. Sony n'est responsable d'aucun dégât ou blessure provoqué par une erreur de manipulation ou installation incorrecte.

Pour la sécurité et une installation correcte, suivez le Mode d'emploi du Support de fixation murale, le Guide d'installation du téléviseur et les consignes de ce manuel.

Sécurité

Nous vous remercions d'avoir fait l'acquisition de ce produit.

Installation du téléviseur au mur

Installation par un professionnel require

Ce produit doit être installé exclusivement par un installeur professionnel ayant été formé pour déterminer la résistance du mur qui devra soutenir le poids du téléviseur. S'il est mal fixé lors de son installation, le téléviseur peut tomber et provoquer des blessures graves. Sony ne saurait être tenue responsable de tout dommage ou de toute blessure découlant d'une mauvaise utilisation ou d'une installation incorrecte, ou encore de l'installation d'un produit autres que celui spécifique. Vos droits légaux (éventuels) ne sont pas affectés.

L'installation de ce produit exige un certain savoir-faire. Lisez ce mode d'emploi attentivement afin de procéder à l'installation en toute sécurité. Sony ne saurait être tenue responsable de tout dommage ou de toute blessure découlant d'une mauvaise utilisation ou d'une installation incorrecte. Une fois l'installation terminée, veuillez remettre ce manuel d'installation au client.

Ce mode d'emploi indique comment manipuler le produit correctement et contient des précautions essentielles à prendre pour éviter tout accident. Il vous incombe de bien comprendre et suivre toutes les instructions de ce mode d'emploi. Ne pas respecter cette consigne peut entraîner des blessures ou des dommages matériels, et peut invalider la garantie. Conservez ce mode d'emploi pour toute référence ultérieure.

Les produits Sony sont conçus pour vous offrir le maximum de sécurité. Toutefois, si les produits sont utilisés de façon incorrecte, ils peuvent entraîner des blessures graves en provoquant un incendie ou l'électrocution, ou encore la chute de l'appareil hors de son support. Veillez à observer les consignes de sécurité préconisées pour éviter de tels accidents.

Produits spécifiés

Ce support de fixation murale est conçu pour être utilisé avec les téléviseurs spécifiés. Pour plus d'informations sur les téléviseurs, reportez-vous à leur Guide de référence pour vous assurer que vous pouvez bien utiliser le support de fixation murale.

Avertissement

Le non-respect des consignes suivantes peut être fatal ou entraîner des blessures graves en provoquant un incendie, l'électrocution ou la chute de l'appareil.

Si le support de fixation murale ou le téléviseur n'est pas installé correctement, les accidents suivants peuvent se produire. Veillez à confier l'installation à des installateurs agrées.

• Le téléviseur peut tomber et causer des blessures graves comme des hématomes ou des fractures.
• Si le mur sur lequel le support de fixation murale est fixé est instable, inégal ou non perpendiculaire au sol Le mur doit pouvoir supporter un poids d'au moins six fois celui du téléviseur. (Pour connaître le poids du téléviseur, reportez-vous à son Guide de référence.)
• Si l'installation du support de fixation murale n'est pas assez solide

Veilles à confier le déplacement ou le démontage du téléviseur à des installateurs agréés.

Si des personnes autres que des installateurs agréés transportent ou démontent le téléviseur, celui-ci peut tomber et provoquer des blessures ou des dommages matériels. La pré 189,3 cm (75 pouces) et plus) est nécessaire pour le transport des téléviseurs de grande taille (sauf en Égypte).

75 pouces (189,3 cm) et plus) est nécessaire pour le transport des téléviseurs de grande taille (Égypte uniquement).

Ne retirez pas les vis, etc. après l'installation du téléviseur.

Dans ce cas, le téléviseur pourrait tomber et provoquer des blessures ou des dommages matériels.

Ne modifies pas les pièces du support de fixation murale.

Dans ce cas, le support de fixation murale pourrait tomber et provoquer des blessures ou des dommages matériels.

N'installez aucun appareil autre que ceux spécifiés.

Ce support de fixation murale est conçu pour être utilisé avec les produits spécifiés uniquement. Si vous installez un appareil autre que ceux qui sont spécifiés, il pourrait tomber ou se briser et provoquer des blessures ou des dommages matériels.

Ne secouez pas le téléviseur vers la gauche/droite, le haut/bas.

Dans ce cas, le téléviseur pourrait tomber et provoquer des blessures ou des dommages matériels.

Ne vous appuyez pas sur le téléviseur et ne vous y suspendez pas.

Ne vous appuyez pas sur le téléviseur et ne vous y suspendez pas, car il risque de tomber et de causer des blessures graves.

Attention

Le non-respect des consignes suivantes peut entraîner des blessures ou des dommages matériels.

Veillez à ne pas vous coincer les doigts lorsqu vous manipulez le support de fixation murale ou faites pivoter le téléviseur. - Lorsque vous faites pivoter le téléviseur, manipulez-le avec précaution et faites attention de ne heurter personne à proximité. Veiliez à stocker les pièces inutilisées en lieu sûr en vue d'une utilisation ultérieure. Tenez-les hors de portée des enfants.

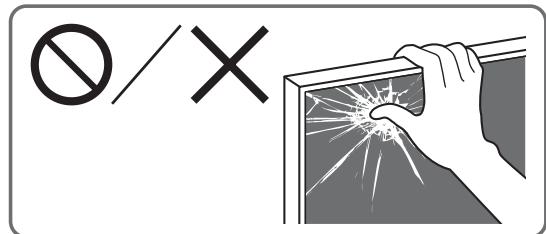

N'exercez aucune pression excessive sur le dessus du téléviseur. Dans ce cas, le téléviseur pourrait tomber et provoquer des blessures ou des dommages matériels.

Ne placez pas ce produit près d'appareils médicaux.

Ce produit (y compris les accessoires) comporte un ou des aimants qui peuvent perturber les stimulateurs cardiaques, les valves de dérivation programmables pour le traitement de l'hydrocéphalie ou d'autres appareils médicaux. Ne placez pas ce produit près des personnes utilisant ce type d'appareil médical. Consultez votre médecin avant d'utiliser ce produit si vous utilisez ce type d'appareil médical.

Conservez-le hors de la portée des enfants ou des personnes encadrées.

Ce produit (y compris les accessoires) comporte un ou des aimants. L'ingestion d'aimant(s) peut provoquer un grave danger comme un risque d'étouffement ou des lésions intestinales. En cas d'ingestion d'aimant(s), consultez immédiatement un médecin.

Précautions

• Si vous utilisez le téléviseur fixe au support de fixation murale pendant une longue période, le mur situé derrière le téléviseur ou au-dessus de celui-ci peut se décolorer, ou encore le papier peint peut se décoller, selon le matériel du mur.
• Les trous des vis restent apparents si vous démontez le support de fixation murale après son installation.
• N'utilisez pas le support de fixation murale dans un endroit soumis à des vibrations mécaniques.

Avertissement

Les instructions suivantes concernent les détaillants Sony uniquement. Lisez attentivement les consignes de sécurité ci-dessus et accordez une attention particulière à la sécurité lors de l'installation, de l'entretien et de la vérification de ce produit.

N'installez pas le support de fixation murale sur une surface où les coins ou les côtés du téléviseur dépasseraient.

N'installez pas le support de fixation murale sur une surface verticale telle qu'une colonne, ou les coins ou les cotes du téléviseur dépasseiraient de la surface murale. Si une personne ou un objet venait à heurter le coin ou les cotes du téléviseur, ceci risquerait de provoquer des blessures ou des dommages matériels.

N'installez pas le téléviseur sur ou sous un climatiseur.

L'exposition prolongée du téléviseur à des fuites d'eau ou à des courants d'air provenant du climatiseur pourrait provoquer un incendie, l'électrocution ou des problèmes de fonctionnement du téléviseur.

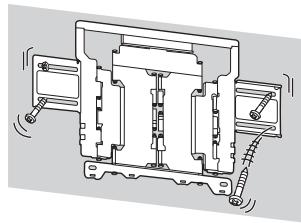

Veilles à installer le support de fixation murale solidement en suivant les instructions de ce mode d'emploi.

S'il manque des vis ou si elles sont desserrées, le support de fixation murale pourrait tomber et provoquer des blessures ou des dommages matériels. Assurez-vous d'utiliser les vis appropriées au matériel du mur et installez l'unité de façon sécurisée en utilisant quatre vis de 8 mm de diamètre (ou équivalentes).

Veillez à utiliser correctement les vis et les pièces de fixation fournies conformément aux instructions du mode d'emploi. Si vous utilisez d'autres éléments de fixation, le téléviseur pourrait tomber et causer des blessures corporelles, ou le téléviseur pourrait être endommagé.

S'il manque des vis ou si elles sont desserrées, le téléviseur pourrait tomber et causer des blessures corporelles, ou le téléviseur pourrait être endommagé.

Veillez à serrer les vis solidement dans la position indiquée.

Si vous ne le faites pas, le téléviseur pourrait tomber et causer des blessures corporelles, ou le téléviseur pourrait être endommagé.

Si le téléviseur subit des chocs, il pourrait tomber ou se briser. Ceci pourrait causer des blessures.

Dans le cas contraire, le téléviseur pourrait tomber et provoquer des blessures.

Une fois le téléviseur installé correctement, fixez solidement les câbles.

Si des personnes ou des objets s'accrochent aux câbles, cela risque de provoquer des blessures ou d'endommager le téléviseur.

Veillez à ce que le cordon d'alimentation CA ou le câble de raccordement ne soit pas coincé ni écrasé.

Si le cordon d'alimentation CA ou le cable de raccordement est coïncé entre l'appareil et le mur, ou s'il est piégé ou tordu, les conducteurs internes peuvent être exposés et provoquer un court-circuit ou une coupure électrique. Un incendie ou l'électrocution pourrait en résulter.

Les vis nécessaires à l'installation du support de fixation murale au mur ne sont pas fournies.

Utilisez les vis appropriées selon le matériel et la structure du mur lors du montage du support de fixation murale.

Avant de commencer

• Les illustrations du téléviseur montrées dans ce mode d'emploi sont des exemples utilisés pour fournir des explications claires sur les opérations. Pour cette raison, les illustrations peuvent sembler différentes de votre téléviseur réel.

De quoi est faite votre cloison ?

Vérifiez d'abord le type de cloison où vous allez installer le téléviseur.

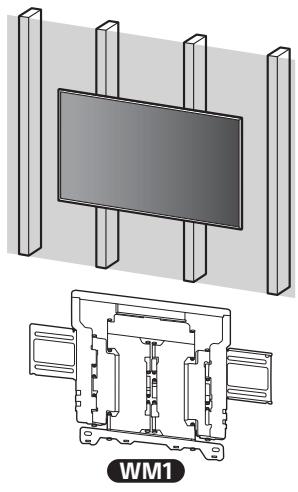

Cloison sèche avec montants

• Épaisseur maximal du mur sec : 16 mm. Assurez-vous que la taille du montant en bois interieur est d'au moins 51mm× 102 mm pour commun ou 38~mm× 89~mm pour nominal.
• Gardez un espace minimal de 406 mm entre les attaches.

Béton plein ou bloc de béton

Montez le support de fixation murale directement dans le mur en béton plein. Assurez-vous que l'épaisseur du mur en béton plein est d'au moins 203 mm. Assurez-vous que la taille de chaque bloc de béton est au moins de 203 mm × 203 mm × 406 mm.

Fournies avec le SU-WL850

• Vérifiez que vous disposez de toutes les pièces.

WM1 (×1)	WM2 (×1)	WM3 (×4)
M6 (×4)	WT1 (×6)

Fournie avec le téléviseur

• Accessoire de fixation murale

VS × 4 *

• Uniquement pour certaines régions, certains pays ou certains modèles.

Préparation de l'installation

• Gardez le Guide de référence du téléviseur et le Guide d'installation à portée de main avant l'installation.
• Vérifiez la position d'installation de votre téléviseur.
• Préparez quatre vis de 8 mm de diamètre et quatre rondelles appropriées (non fournies). Choisissez des vis adaptées au matériel et au mur.
• Préparez les outils suivants :

*1	5,5 mm 10 mm
*2		1,5 N·m {15 kgf·cm}	*3
	*2 (x4)	*4 (x4) 8 mm × 60 mm	*4 (x4)

*1 Uniquement pour une cloison sèche avec montants

2 Uniquement pour du béton plein ou un bloc de béton 3 Selon les modèles 4 ATTENTION au besoin des vis et des rondelles

Fixation du support de fixation murale sur une cloison sèche avec montants

1 Choisissez l'emplacement d'installation.

Assurez-vous que le mur dispose d'un espace suffisant pour le téléviseur et qu'il peut supporter un poids équivalent à au moins six fois celui du téléviseur.

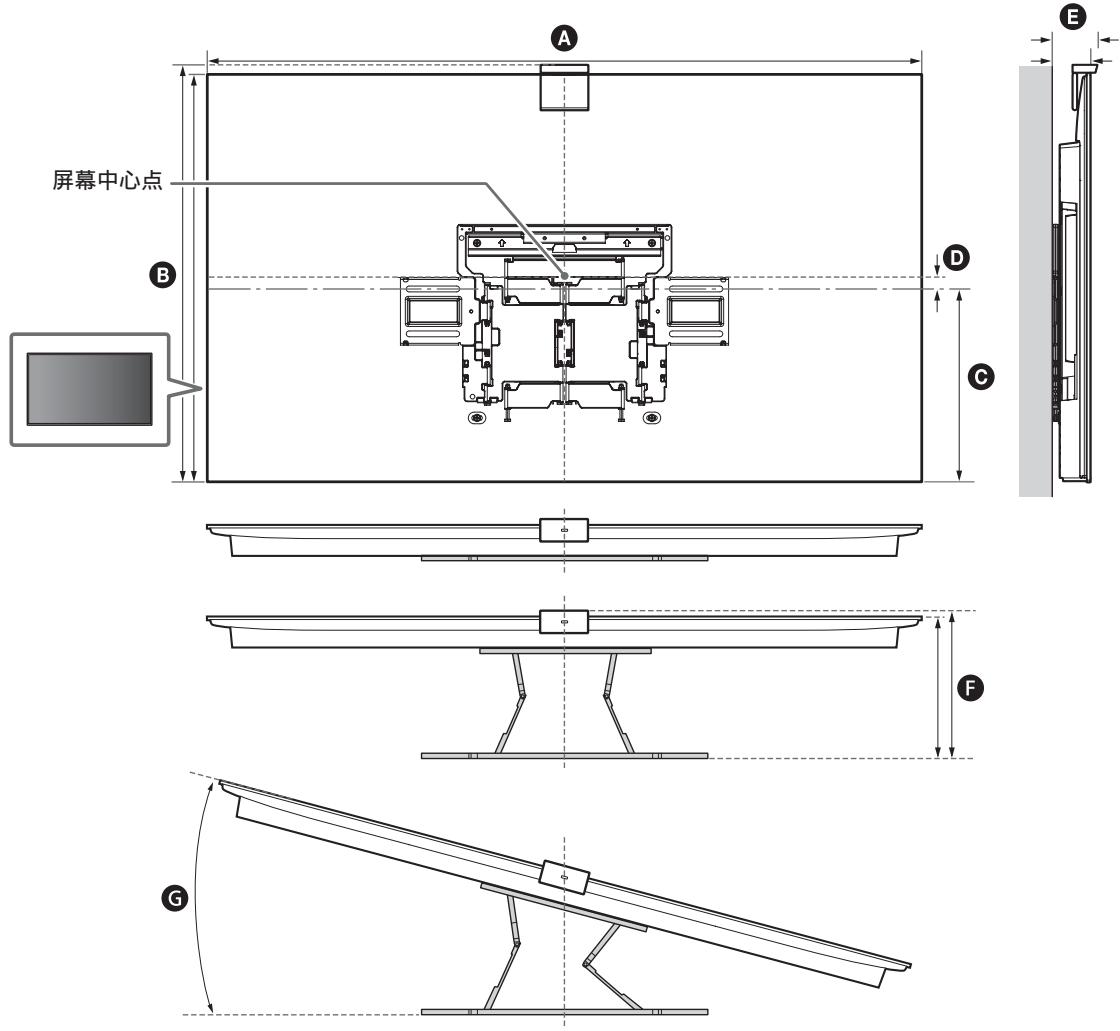

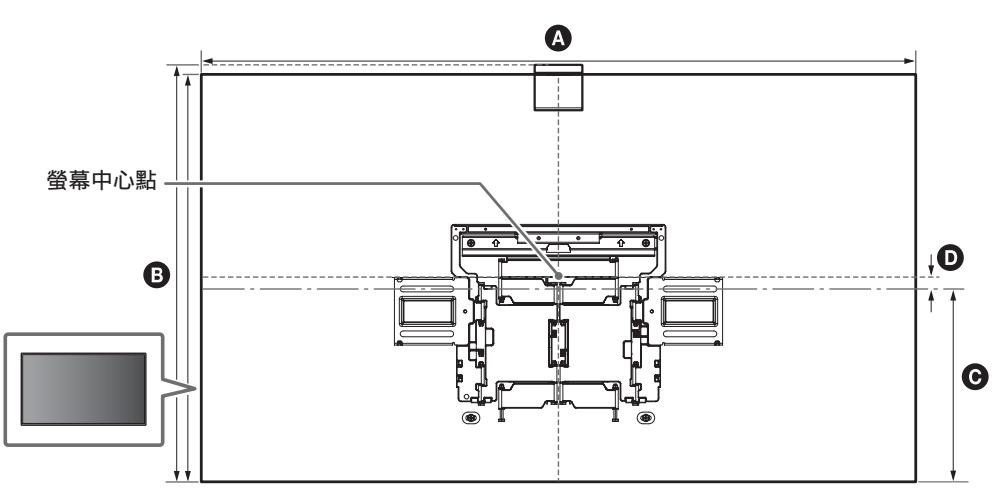

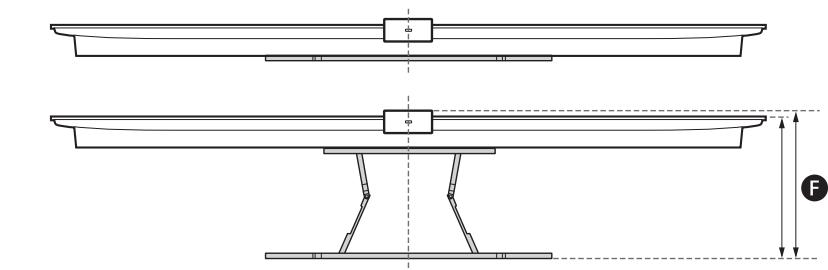

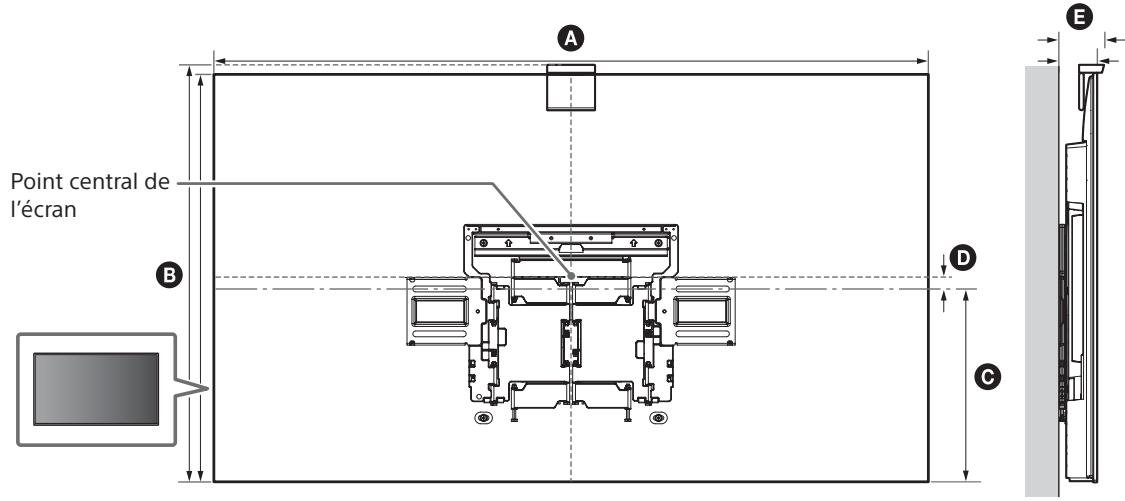

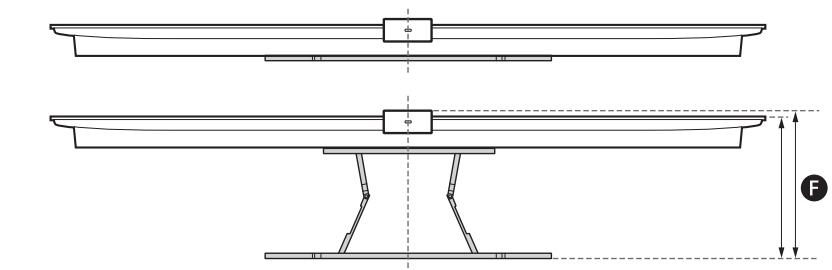

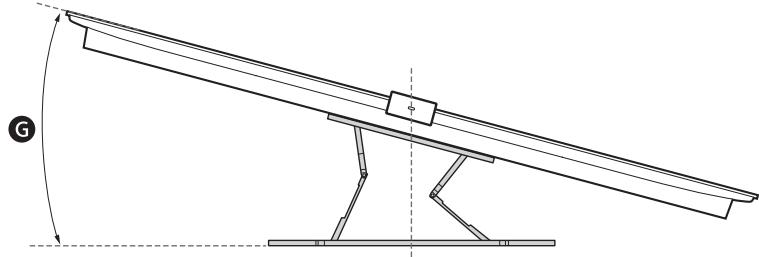

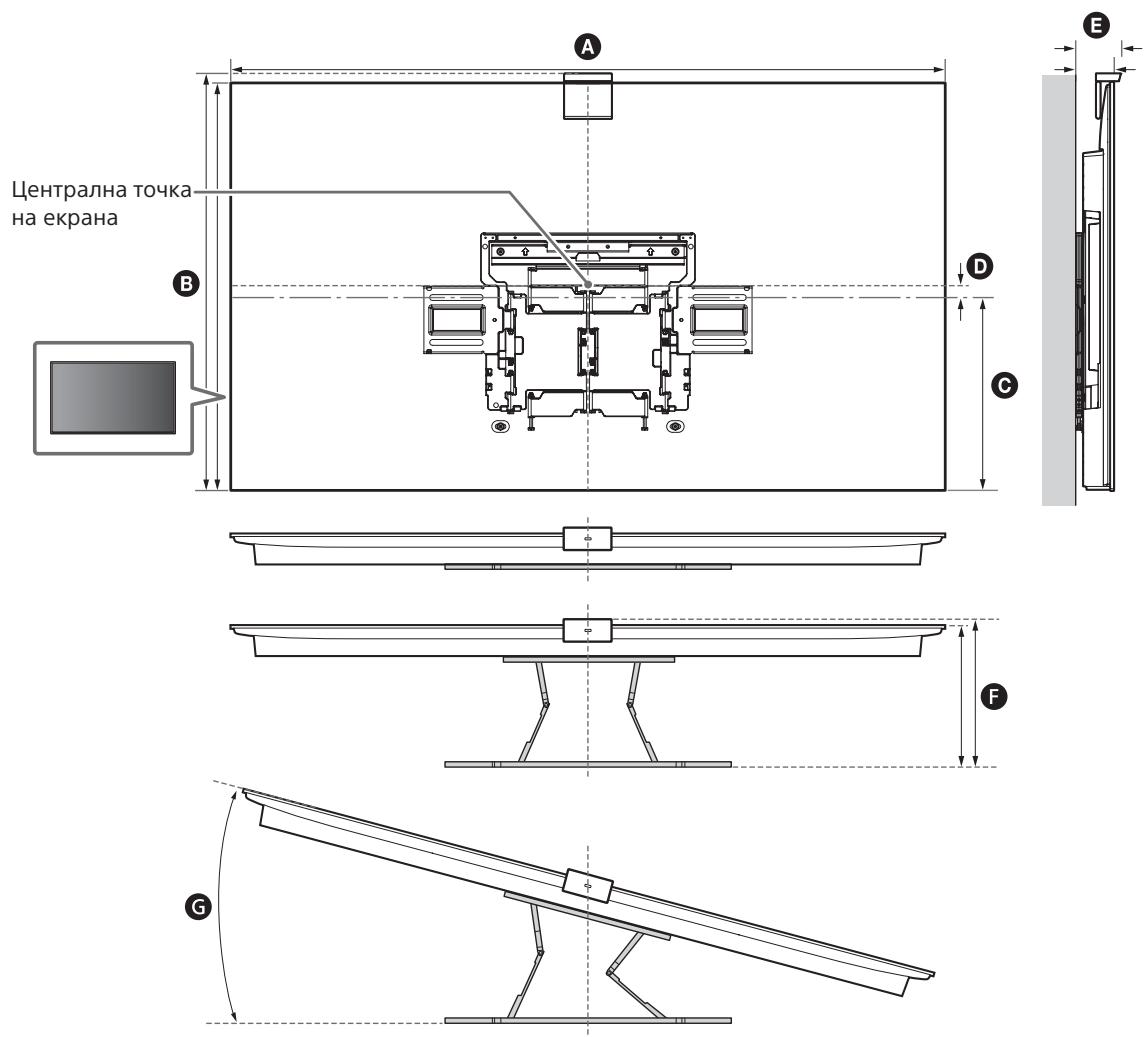

• Reportez-vous à « Mesures pour l'installation d'un support de fixation murale sur le mur » à la page 19.
• Pour connaître le poids du télévisieur, reportez-vous au Guide de référence du télévisieur.

Remarque

• Lorsque votre téléviseur est installé au mur, la partie supérieure du téléviseur penche légèrement vers l'avant.
• Nous vous recommandons de vérifier la position du téléviseur dans l'environnement visuel.

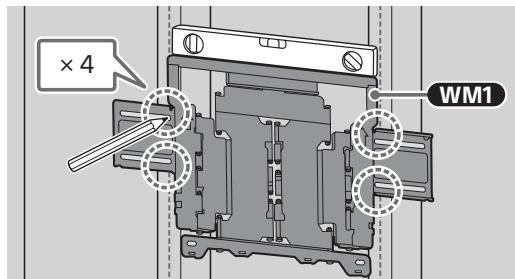

Remarque

Utilisez un niveau pour vérifier si WM1 est de niveau.

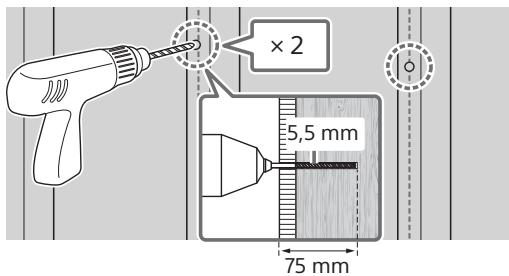

4 Percez des trous de guidage supérieurs sur les repères.

Assurez-vous que l'emplacement sur le mur où vous souhaitez percer les trous est suffisamment solide pour supporter un poids équivalent à au moins six fois celui du télévisieur.

Remarque

• Les trous de guidage doivent être percés à une profondeur de 75 mm, à l'aide d'une mèche de 5,5 mm.

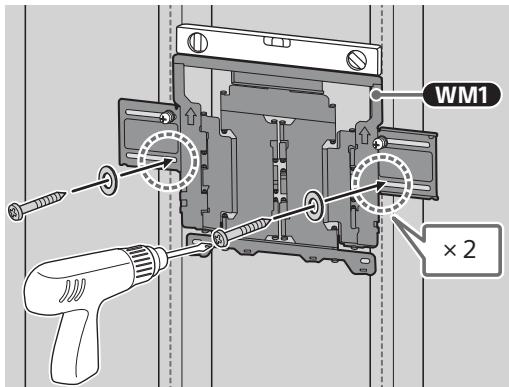

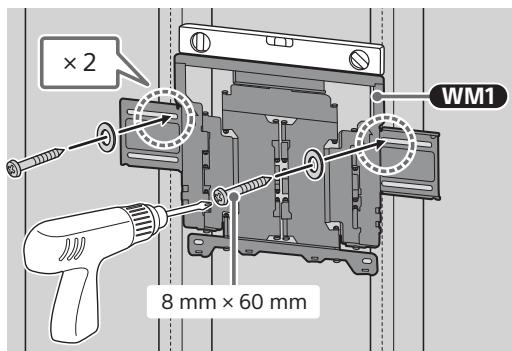

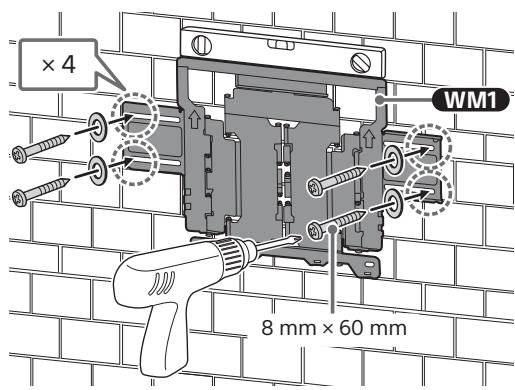

Installez le WM1 sur la cloison à l'aide des vis (non fournies) et des rondelles adaptées (non fournies).

Remarque

Utilisez un niveau pour vérifier si WM1 est de niveau.

Précautions

• Ne serrez pas trop la vis à bois 8mm × 60mm. Un serrage inapproprié peut réduire le pouvoir de maintien de la vis à bois 8mm × 60mm.

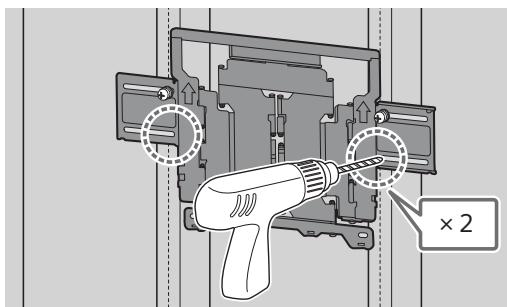

6 Percez des trous de guidage inférieurs sur les repères. (Pour connaître les instructions de perçage, reportez-vous à l'étape 4.)

7 Montez les vis et les rondelles adaptées dans les trous.

Remarque

Utilisez un niveau pour vérifier si WM1 est de niveau.

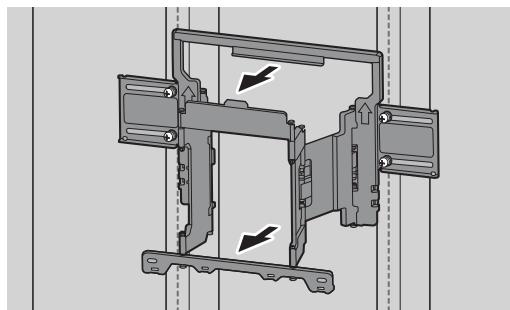

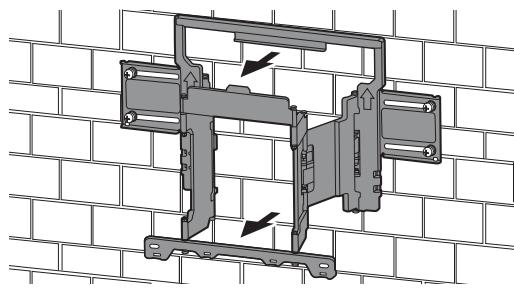

Retirez le bras du support jusqu'au bout.

Remarque

• Les vis que vous retirez et les pièces inutilisées doivent être rangées en lieu sûr, hors de portée des enfants.

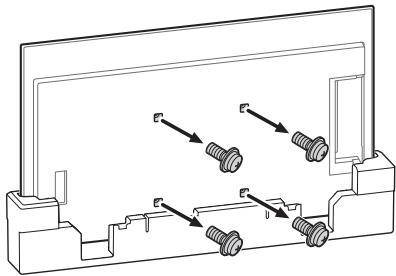

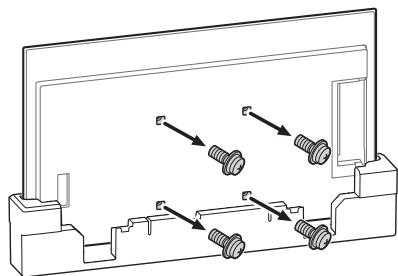

Installation du téléviseur au mur à partir du carton*

• Uniquement pour certaines régions, certains pays ou certains modèles. 1 Retirez les vis à l'arrière du téléviseur.

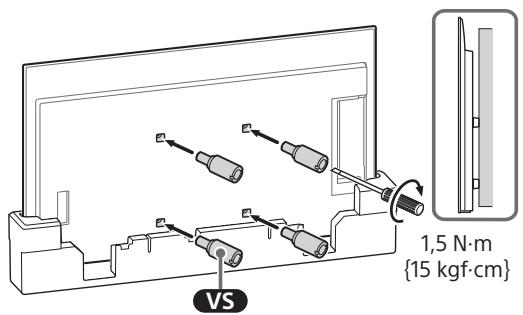

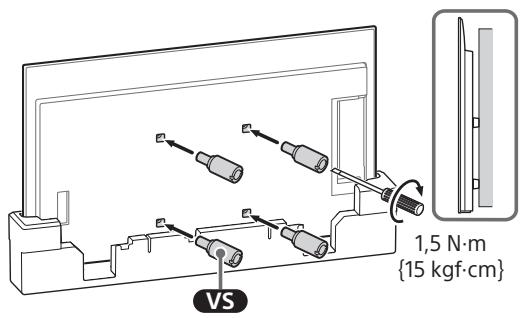

2 Fixez l'accessoire de fixation murale VS (fourni avec le téléviseur) à l'arrière du téléviseur (pour le rendre parallèle au mur).

Remarque

Assurez-vous de serrer l'accessoire de fixation murale VS lorsque vous le fixez au téléviseur. Utilisez uniquement un tournevis à tête plate pour installer l'accessoire de fixation murale VS. L'utilisation d'un autre outil pourrait provoquer le serrage excessif de l'accessoire de fixation murale VS et endommager le téléviseur.

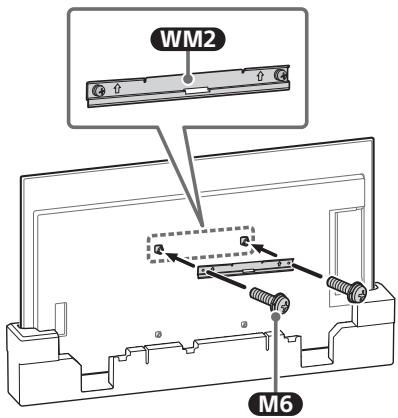

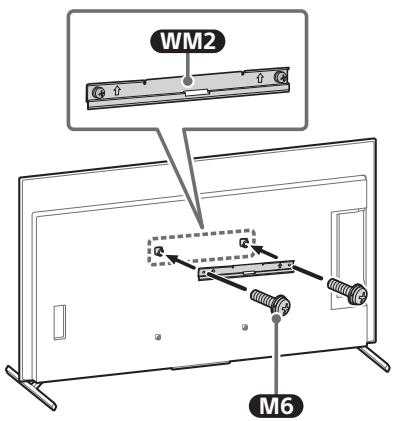

Fixez le WM2 au téléviseur à l'aide du M6.

Installation du téléviseur au mur à partir du support de table

1 Retirez la cache de borne.

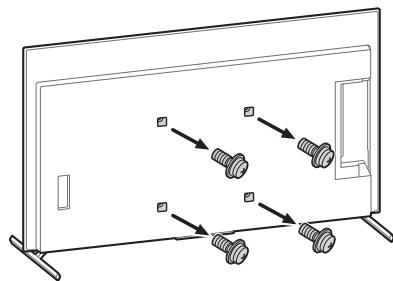

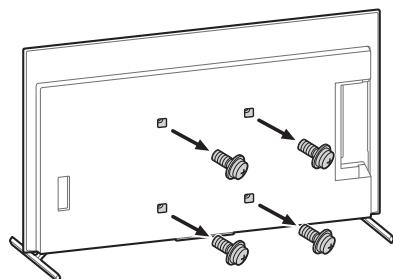

2 Retirez les vis à l'arrière du téléviseur.

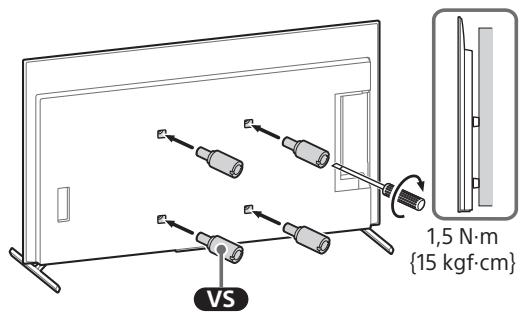

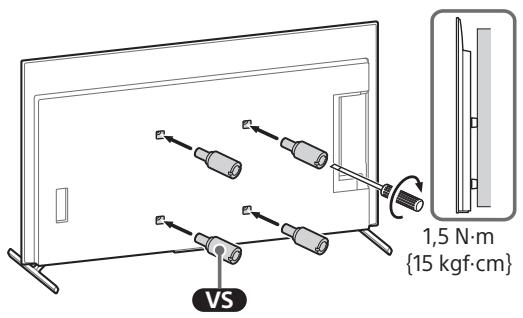

3 Fixez l'accessoire de fixation murale VS (fourni avec le téléviseur) à l'arrière du téléviseur (pour le rendre parallèle au mur).

Remarque

Assurez-vous de serrer l'accessoire de fixation murale VS lorsque vous le fixez au téléviseur. Utilisez uniquement un tournevis à tête plate pour installer l'accessoire de fixation murale VS. L'utilisation d'un autre outil pourrait provoquer le serrage excessif de l'accessoire de fixation murale VS et endommager le téléviseur.

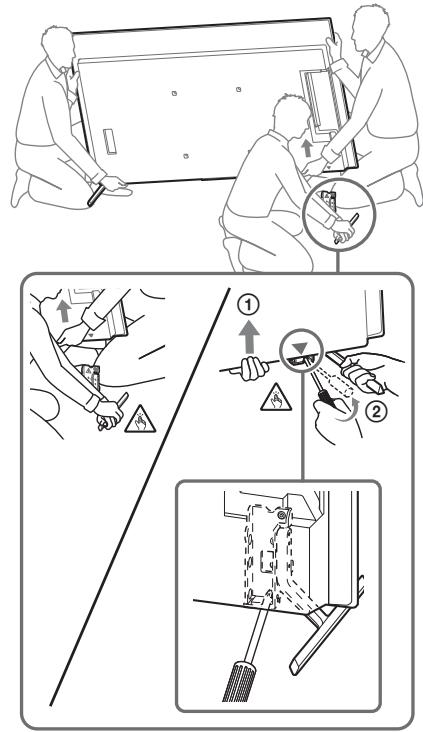

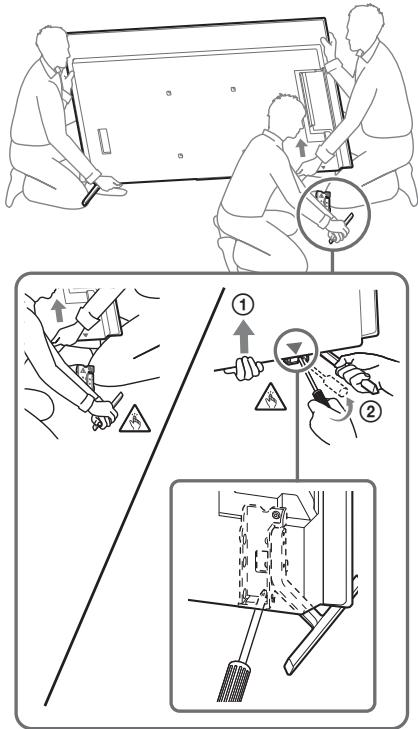

5 Détachez le support de table du téléviseur.

• Retirez un côté du support de table à la fois. Tenez fermement le support de table à deux mains pendant que les autres personnes soulèvent le téléviseur.

• Répétez l'étape précédente et retirez l'autre côté du support de table.

Remarque

• La présence de trois personnes ou plus est nécessaire pour détacher le support de table.
• Veillez à ne pas exercer de force excessive en détachant le support de table du téléviseur car ce dernier pourrait tomber et occasionner des blessures corporelles, ou le téléviseur pourrait être endommagé.
• Lorsque vous manipulez le support de table, prenez soin d'éviter d'endommager le téléviseur.
• Faites preuve de prudence lorsque vous soulevez le téléviseur alors que le support de table est détaché, car le support de table pourrait se renverser et provoquer des blessures.
• Faites attention lorsque vous retirez le support de table du téléviseur afin d'éviter qu'il ne tombe et endommage la surface sur laquelle repose le téléviseur.

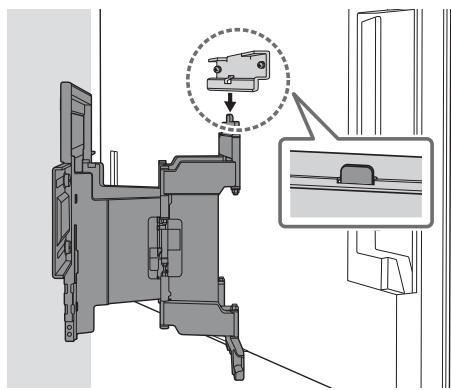

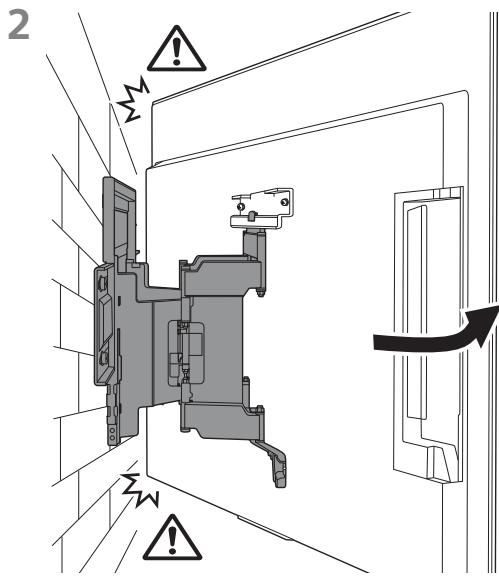

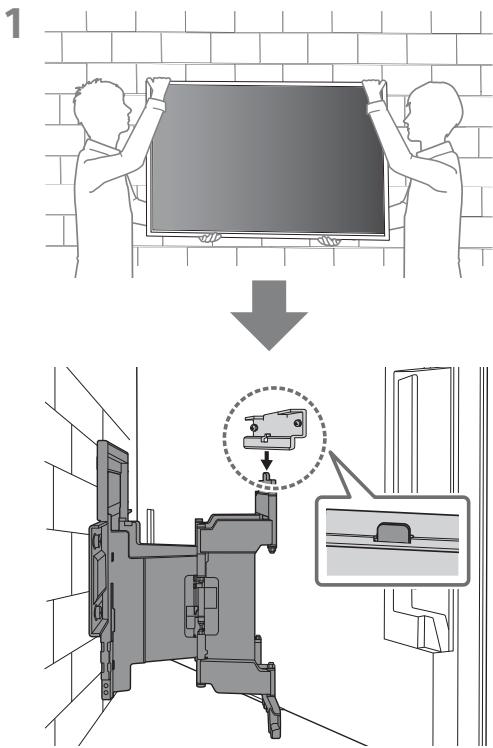

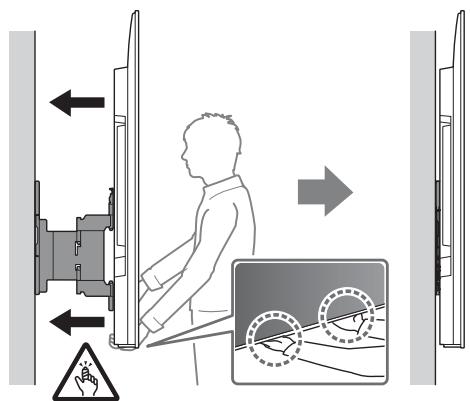

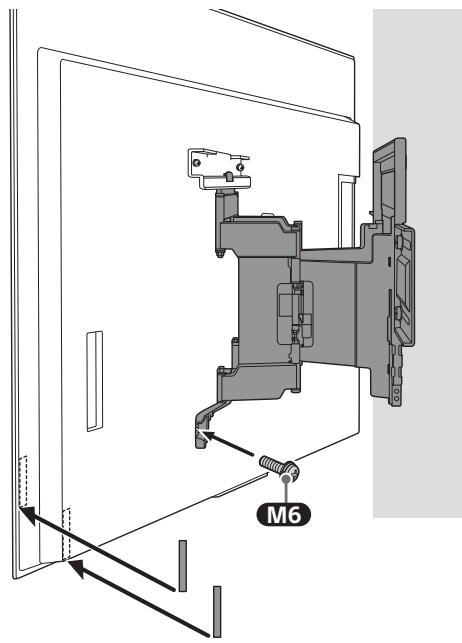

Installation du téléviseur au mur

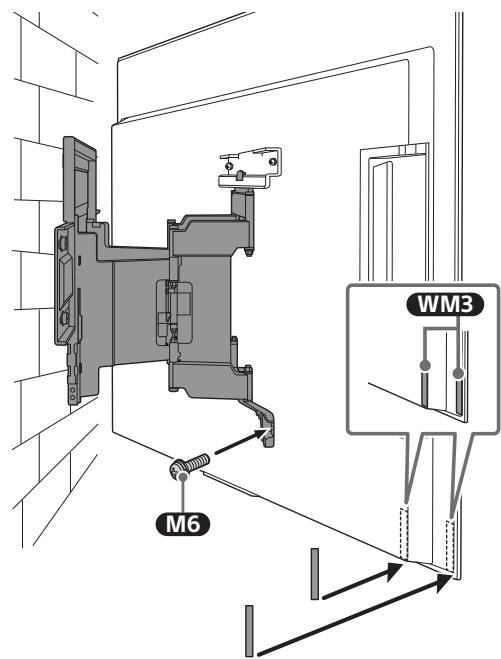

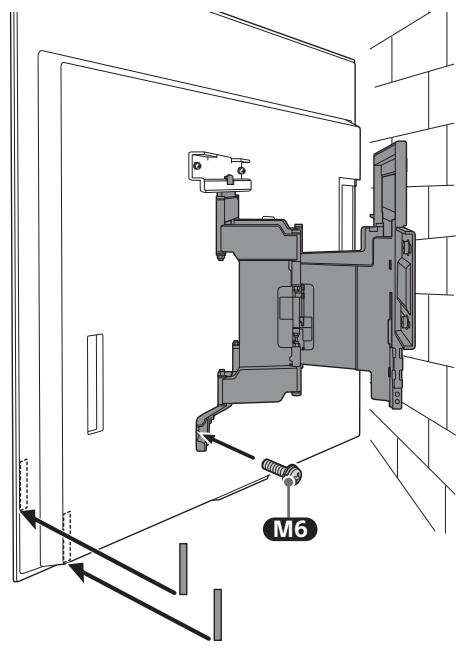

Vissez les côtés gauche et droit du support de fixation murale à l'aide de M6 et fixez WM3.

• Ne collez pas WM3 sur les étiquettes.

Remarque

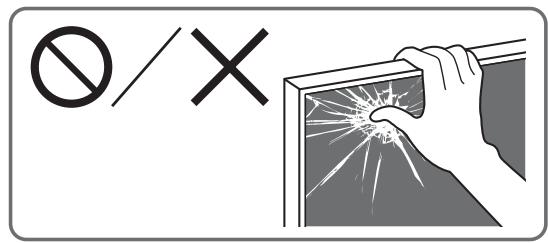

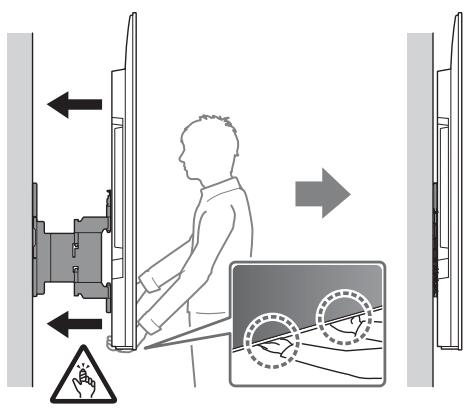

5 Pour déplacer le téléviseur, saisissez-le fermement par sa base.

Remarque

• Le téléviseur peut ne pas être rapproché du mur selon le type et le nombre de câbles qui y sont fixés. Ce n'est pas un mauvais fonctionnement.

Avertissement

• 189,3 cm (75 pouces) et plus) est nécessaire pour le transport des téléviseurs de grande taille (sauf l'Égypte).
• 75 pouces (189,3 cm) et plus) est nécessaire pour le transport des téléviseurs de grande taille (Égypte uniquement).

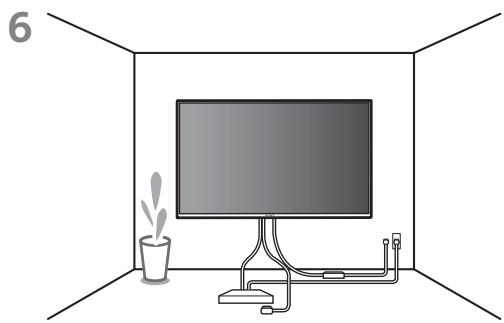

Vérification de l'achèvement de l'installation

Vérifiez les points suivants.

• Le cordon et le câble ne sont pas tordus ou coincés.

Avertissement

• Si le cordon d'alimentation CA ou autre n'est pas correctement installé, un court-circuit pourrait survenir et provoquer un incendie ou l'électrocution. Pour cette sécurité, vérifie que l'installation est effectuée complètement.

Informations complémentaires

Lors du retrait du téléviseur, inversez la procédure d'installation décrite précédemment.

Avertissement

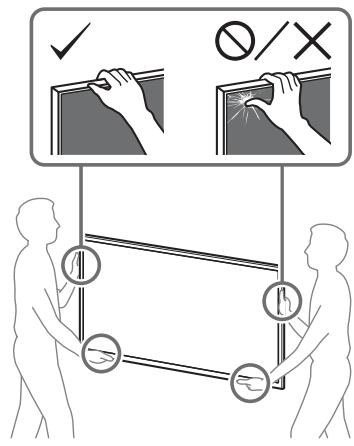

• La présence de deux personnes ou plus (trois personnes ou plus pour les téléviseurs de 189,3 cm (75 pouces) et plus) est nécessaire pour le transport des téléviseurs de grande taille (sauf l'Égypte). La présence de deux personnes ou plus (trois personnes ou plus pour les téléviseurs de 75 pouces (189,3 cm) et plus) est nécessaire pour le transport des téléviseurs de grande taille (Égypte uniquement).

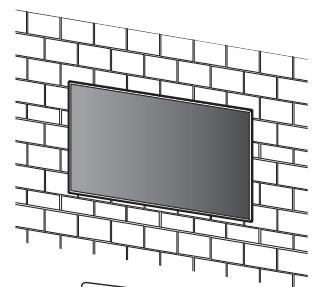

B fixation du support de fixation murale à du béton plein ou à un bloc de béton

WM1

1 Choisissez l'emplacement d'installation.

Assurez-vous que le mur dispose d'un espace suffisant pour le téléviseur et qu'il peut supporter un poids équivalent à au moins six fois celui du téléviseur.

• Reportez-vous à « Mesures pour l'installation d'un support de fixation murale sur le mur » à la page 19.
• Pour connaître le poids du télévisieur, reportez-vous au Guide de référence du télévisieur.

Remarque

• Lorsque vous téléviseur est installé au mur, la partie supérieure du téléviseur penche légèrement vers l'avant.
• Nous vous recommandons de vérifier la position du téléviseur dans l'environnement visuel.

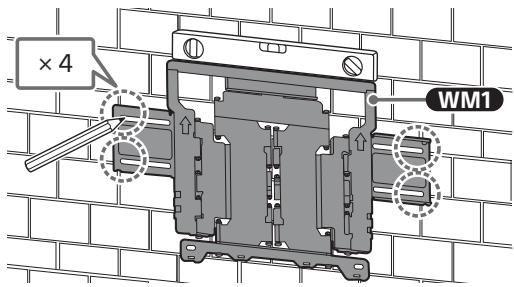

Remarque

Utilisez un niveau pour vérifier si WM1 est de niveau.

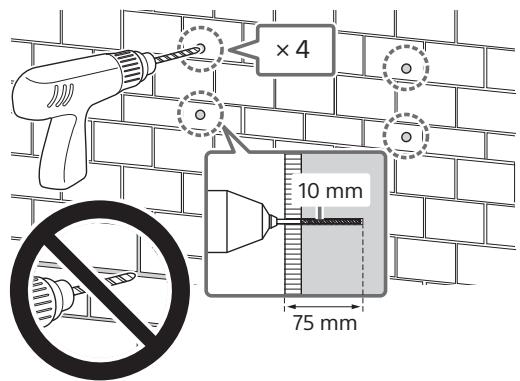

3 Percez des trous de guidage sur les repères.

Assurez-vous que l'emplacement sur le mur où vous souhaitez percer les trous est suffisamment solide pour supporter un poids équivalent à au moins six fois celui du télévisieur.

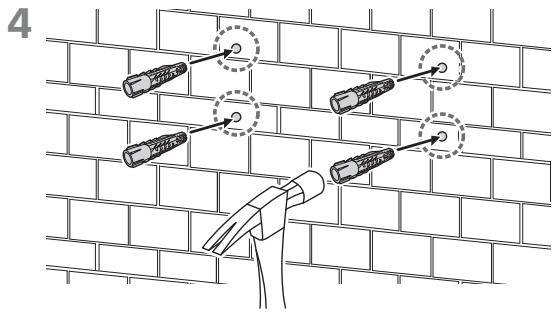

Remarque

• Les trous de guidage doivent être percés à une profondeur de 75 mm, à l'aide d'une mèche de 10 mm.

Remarque

Utilisez un niveau pour vérifier si WM1 est de niveau.

• Ne serrez pas trop la vis à bois 8mm × 60mm. Un serrage inapproprié peut réduire le pouvoir de maintien de la vis à bois 8mm × 60mm.

Remarque

• Les vis que vous retirez et les pièces inutilisées doivent être rangées en lieu sûr, hors de portée des enfants.

Installation du téléviseur au mur à partir du carton*

• Uniquement pour certaines régions, certains pays ou certains modèles. 1 Retirez les vis à l'arrière du téléviseur.

2 Fixez l'accessoire de fixation murale VS (fourni avec le téléviseur) à l'arrière du téléviseur (pour le rendre parallèle au mur).

Remarque

Assurez-vous de serrer l'accessoire de fixation murale VS lorsque vous le fixez au téléviseur. Utilisez uniquement un tournevis à tête plate pour installer l'accessoire de fixation murale VS. L'utilisation d'un autre outil pourrait provoquer le serrage excessif de l'accessoire de fixation murale VS et endommager le téléviseur.

Fixez le WM2 au téléviseur à l'aide du M6.

Installation du téléviseur au mur à partir du support de table

1 Retirez la cache de borne.

2 Retirez les vis à l'arrière du téléviseur.

3 Fixez l'accessoire de fixation murale VS (fourni avec le téléviseur) à l'arrière du téléviseur (pour le rendre parallèle au mur).

Remarque

Assurez-vous de serrer l'accessoire de fixation murale VS lorsque vous le fixez au téléviseur. Utilisez uniquement un tournevis à tête plate pour installer l'accessoire de fixation murale VS. L'utilisation d'un autre outil pourrait provoquer le serrage excessif de l'accessoire de fixation murale VS et endommager le téléviseur.

4 Fixez le WM2 au téléviseur à l'aide du M6.

5 Détachez le support de table du téléviseur.

• Retirez un côté du support de table à la fois. Tenez fermement le support de table à deux mains pendant que les autres personnes soulèvent le téléviseur.

• Répétez l'étape précédente et retirez l'autre côté du support de table.

Remarque

• La présence de trois personnes ou plus est nécessaire pour détacher le support de table. Veillez à ne pas exercer de force excessive en détachant le support de table du téléviseur car ce dernier pourrait tomber et occasionner des blessures corporelles, ou le téléviseur pourrait être endommagé.
• Lorsque vous manipulez le support de table, prenez soin d'éviter d'endommager le téléviseur.
• Faites preuve de prudence lorsque vous soulevez le téléviseur alors que le support de table est détaché, car le support de table pourrait se renverser et provoquer des blessures.
• Faites attention lorsque vous retirez le support de table du téléviseur afin d'éviter qu'il ne tombe et endommage la surface sur laquelle repose le téléviseur.

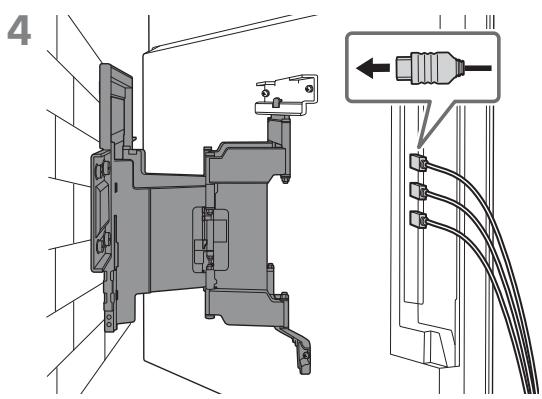

Installation du téléviseur au mur

3. Vissez les côtés gauche et droit du support de fixation murale à l'aide de M6 et fixez WM3.

Remarque

• Ne collez pas WM3 sur les étiquettes.

5 Pour déplacer le téléviseur, saisissez-le fermement par sa base.

Remarque

• Le téléviseur peut ne pas être rapproché du mur selon le type et le nombre de câbles qui y sont fixés. Ce n'est pas un mauvais fonctionnement.

Avertissement

• La présence de deux personnes ou plus (trois personnes ou plus pour les téléviseurs de 189,3 cm (75 pouces) et plus) est nécessaire pour le transport des téléviseurs de grande taille (sauf l'Égypte). La présence de deux personnes ou plus (trois personnes ou plus pour les téléviseurs de 75 pouces (189,3 cm) et plus) est nécessaire pour le transport des téléviseurs de grande taille (Égypte uniquement).

Vérification de l'achèvement de l'installation

Vérifiez les points suivants.

• Le cordon et le câble ne sont pas tordus ou coincés.

Avertissement

• Si le cordon d'alimentation CA ou autre n'est pas correctement installé, un court-circuit pourrait survenir et provoquer un incendie ou l'électrocution. Pour cette sécurité, vérifie que l'installation est effectuée complètement.

Informations complémentaires

Lors du retrait du téléviseur, inversez la procédure d'installation décrite précédemment.

Avertissement

• 189,3 cm (75 pouces) et plus) est nécessaire pour le transport des téléviseurs de grande taille (sauf l'Égypte).
• 75 pouces (189,3 cm) et plus) est nécessaire pour le transport des téléviseurs de grande taille (Égypte uniquement).

Spécifications

WM1

Poids (base seule) : (environ) [kg]

3,0

La conception et les spécifications sont sujettes à modification sans préavis.

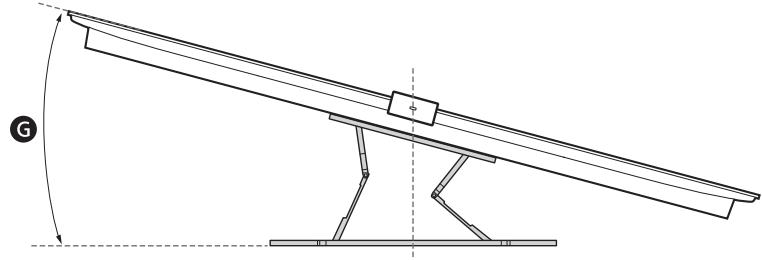

Mesures pour l'installation d'un support de fixation murale sur le mur

Les valeurs indiquées dans le tableau peuvent être légèrement différentes selon l'installation.

Avec caméra (mm)

Nom du modele	A	B	C	D	E	F*	G* (°)
XR-77A8xEL	1722	1013	340	165	78	281	15
XR-65A8xEL	1448	851	342	82	77	281	18
XR-55A8xEL	1227	727	342	20	77	281	19

• (Environ)

Sans caméra (mm)

Nom du modele	A	B	C	D	E	F*	G* (°)
XR-77A8xL	1722	998	340	165	66	269	15
XR-65A8xL	1448	836	342	82	66	269	18
XR-55A8xL	1227	712	342	20	66	269	19

• (Environ)

a : 354 b : 116 c : 77 d : 563 e : 533 f : 370 g : 368 h : 350 i : 11

a : 354 b : 116 c : 77 d : 563 e : 533 f : 370 g : 368 h : 350 i : 11

3,0

a : 354 b : 116 c : 77 d : 563 e : 533 f : 370 g : 368 h : 350 i : 11

a : 354 b : 116 c : 77 d : 563 e : 533 f : 370 g : 368 h : 350 i : 11

a : 354 b : 116 c : 77 d : 563 e : 533 f : 370 q : 368 h : 350 i : 11

a : 354 b : 116 c : 77 d : 563 e : 533 f : 370 g : 368 h : 350 i : 11

a : 354 b : 116 c : 77 d : 563 e : 533 f : 370 g : 368 h : 350 i : 11

3,0

a : 354 b : 116 c : 77 d : 563 e : 533 f : 370 g : 368 h : 350 i : 11

3,0

Katana paipon TnC Tneopaonc, ako louhnote ta bnmuta TnC deltaikac ta tonote tonc me TnV avti optpon oipa.

La teneur en acétaldéhyde dans l'air peut être mesurée par des capteurs (par exemple des capteurs à semi-conducteurs pour des concentrations de 189,3 cm (75 pouces) et plus) (selon la norme AIUNTO). La teneur en acétaldéhyde dans l'air peut être mesurée par des capteurs (par exemple des capteurs à semi-conducteurs pour des concentrations de 75 pouces (189,3 cm) et plus) (voir la norme AIUNTO).

WM1

a : 354 b : 116 c:77 d:563 e : 533 f : 370 g : 368 h : 350 i : 11

a : 354 b : 116 c : 77 d : 563 e : 533 f : 370 g : 368 h : 350 i : 11

a : 354 b : 116 c : 77 d : 563 e : 533 f : 370 g : 368 h : 350 i : 11

a : 354 b : 116 c : 77 d : 563 e : 533 f : 370 g : 368 h : 350 i : 11

a : 354 b : 116 c:77 d:563 e : 533 f : 370 g : 368 h : 350 i : 11

a : 354 b : 116 c : 77 d : 563 e : 533 f : 370 g : 368 h : 350 i : 11

3,0

a : 354 b : 116 c : 77 d : 563 e : 533 f : 370 g : 368 h : 350 i : 11

3,0

Iи3aHbT n CpeuФkaCnTe noJnxKaT Ha npomHa 6e3 npdeynpexkdeHne.

Incendie B Tous Ta MoKe JeKO Da Ce panneBbT B sacMoCT OT HaunHa Ha N3BbPbBaHe Ha MOHTaJa.

ИOME на м odeел	A	B	C	D	E	F*	G* (°)
XR-77A8xEL	1722	1013	340	165	78	281	15
XR-65A8xEL	1448	851	342	82	77	281	18
XR-55A8xEL	1227	727	342	20	77	281	19

* (Pnp6J.)

Sans caméra (MM)

Име на мобел	A	B	C	D	E	F*	G* (°)
XR-77A8xL	1722	998	340	165	66	269	15
XR-65A8xL	1448	836	342	82	66	269	18
XR-55A8xL	1227	712	342	20	66	269	19

* (Pnp6J.)

a : 354 b : 116 c : 77 d : 563 e : 533 f : 370 g : 368 h : 350 i : 11

a : 354 b : 116 c : 77 d : 563 e : 533 f : 370 g : 368 h : 350 i : 11

a : 354 b : 116 c : 77 d : 563 e : 533 f : 370 g : 368 h : 350 i : 11

a : 354 b : 116 c : 77 d : 563 e : 533 f : 370 g : 368 h : 350 i : 11

a : 354 b : 116 c : 77 d : 563 e : 533 f : 370 g : 368 h : 350 i : 11

a : 354 b : 116 c : 77 d : 563 e : 533 f : 370 g : 368 h : 350 i : 11

a : 354 b : 116 c : 77 d : 563 e : 533 f : 370 g : 368 h : 350 i : 11

[kg]

3.0

(mm)

型号名称	A	B	C	D	E	F*	G* (°)
XR-77A8xEL	1722	1013	340	165	78	281	15
XR-65A8xEL	1448	851	342	82	77	281	18
XR-55A8xEL	1227	727	342	20	77	281	19

(mm)

型号名称	A	B	C	D	E	F*	G* (°)
XR-77A8xL	1722	998	340	165	66	269	15
XR-65A8xL	1448	836	342	82	66	269	18
XR-55A8xL	1227	712	342	20	66	269	19

a : 354 b : 116 c : 77 d : 563 e : 533 f : 370 g : 368 h : 350 i : 11

3.0

型號名稱	A	B	C	D	E	F*	G* (°)
XR-77A8xEL	1722	1013	340	165	78	281	15
XR-65A8xEL	1448	851	342	82	77	281	18
XR-55A8xEL	1227	727	342	20	77	281	19

型號名稱	A	B	C	D	E	F*	G* (°)
XR-77A8xL	1722	998	340	165	66	269	15
XR-65A8xL	1448	836	342	82	66	269	18
XR-55A8xL	1227	712	342	20	66	269	19

a : 354 b : 116 c : 77 d : 563 e : 533 f : 370 g : 368 h : 350 i : 11

3,0

J 1 J SdSdLgo Cdo

a a 1

aagg g g aagaaagaaagaaagaaagaaagaaagaaagaaagaaagaaagaaagaaagaaagaaagaaagaaagaaagaaagaaagaaagaaagaaagaaagaaagaaagaaagaaagaaagaaagaaagaaagaaagaaagaaagaaagaaagaaagaaagaaagaaagaaagaaagaaagaa

.0jg jaillu uuiui uuiuue gji jao jia

alimentation 1DSig aliment alimentation

a. b. c. d.

dall gllwoll jllg lge 3a aiaa aai
