BEDIENUNGSANLEITUNG LCDXR-65A80L SONY

Installationsinformationen zum Verwendender Wandhalterung (SU-WL850) von Sony

Unterstützte Modelle*:

• „x“/„xx“ steht für Zahlen und/oder Zeichen, die im eigentlichen Modellnamen für das jeweilige Modell eindeutig sind.

XR-77A8xL / 77A8xEL / 65A8xL / 65A8xEL / 55A8xL / 55A8xEL

FürdenKunden

Zum Schutz des Produkts und aus Sicherheitsgründen empfeht Sony dringend, die Installation des Fernsehgeräts von einem Sony-Änderer oder lizenzierten Fachleuten ausfuhren zu halten.

Versuchen Sie nicht, das Gerät selbst zu installieren.

Für Sony-Handler und Montagefachleute

Achten Sie bei der Installation, der regelmäßigen Wartung und der Überprüfung des Produkts in erster Linie auf Sicherheit.

Zur Installation theses Produkte sind Fachkenntnisse erforderlich, insbesondere um die Tragfähigkeit der Wand für das Gewicht des Fernsehgeräts sicherzustellen. Überlassen Sie die Montage these Products an der Wand unbedingt Sony-Handlern oder lizenzierten Fachleuten und ergreifen Sie bei der Montage geeignete Sicherheitsmaßnahmen. Sony übernimmt keine Haftung für Verletzungen bzw. Sachschäden, die durch unsachgemäßen Umgang mit dem Produkt oder eine fehlerhafte Montage entstehen.

Befolgen Sie aus Gründen der Sicherheit und der ordnungsgemäßen Installation die Bedienungsanleitung für die Wandhalterung, das Einrichtungshandbuch für das Fernsehgerät und die Anweisungen in thisem Handbuch.

Wandhalterung

Hinweise zur Sicherheit

Vielen Dank, dass Sie sich für diese Produkte entschieden haben.

FürdenKunden

Montieren des Fernsehgerats an der Wand

WARNING

INSTALLATION DURING EINEN FACHMANN ERFORDERLICH

Dieses Produkt sollte nur von einem professionellen Monteur installiert werden, der darin geschuit ist, die Stärke der Wand zu bestimmen, die das Gewicht des Fernsehgerats tragen muss. Wenn das Gerät während der Installation nicht ordnungsgemäß gesichert wird, kann das Fernsehgerat herunterfallen und schwerwiegende Verletzungen verursachen. Sony ist nicht haftbar für Schäden oder Verletzungen, die durch einen fehlerhalten Umgang oder die unsachgemäß Installation bzw. die Installation eines anderen als des angegebenen Produkts verursacht wurden. Ihr gesetzlichen Rechte (wenn zutreffend) sind davon nicht betroffen.

An die Sony-Handler

Zur Montage deses Produkte sind ausreichende Fachkennnisses erforderlich. Lesen Sie sich diese Anleitung unbedingt sorgfältig durch, um die Montagearbeiten sich derzuführen. Sony übernimmt keine Haftung für Schäden oder Verletzungen durch die fehlerhafte Handhabung oder eine unsachgemäße Montage. Handigen Sie diese Anleitung nach der Montage dem Kunden aus.

These Anleitung zeigt die richtige Handhabung des Produkts und wichtige Vorsichtsinweise, die notwendig sind, um Unfälle zu vermeiden. Es liegt in ihrer Verantwortung, alle Anweisungen in dieser Anleitung zulesen, sie genau zu verstehen und zu befolgen. Aufernfalls kann es zu schwerwiegenden Personen- oder Sachschaden bzw. zu einem Erlösen der Garantie kommt. Bewahren Sie diese Anleitung zum künftigen Nachschlagen auf.

Produkte von Sony wurden im Hinblick auf die Sicherheit entwickelt. Wenn die Produkte aber falsch verwendet werden, kann das zu schwerwiegenden Verletzungen durch Feuer, Stromschlag, das Kippen des Produkts oder das Herunterfallen des Produkts führen. Beachten Sie unbedingt die Vorsichtshinweise, um solche Unfälle zu vermeiden.

VORSICHT

Angegebene Produkte

These Wandhalterung wurde zur Verwendungen mit den angegebenen Fernsehgeräten entwickelt. Schlagen Sie bei Fernsehgeräten in der zugehörigen Referenzanleitung nach, um sich zu vergewissern, dass die Wandhalterung verwendet werden kann.

FürdenKunden

WARNING

Wenn die folgenden Vorsichtshinweise nicht beachutzt werden, kann es zu schwerwiegenden Verletzungen oder Tod durch Feuer, Stromschlag oder das Herunterfallen des Produktskommen.

Überlassen Sie die Montage einem lizenzierten Fachmann und halten Sie keine Kinder während der Montage fern.

Wenn die Wandhalterung oder das Fernsehgerät nicht korrekt montiert werden, kann es zu den folgenden Unfallen kommt. Achten Sie darauf, dass die Montage durch einen lizenzierten Fachmann ausgeführrt wird.

• Das Fernsehgerät kann herunterfallen und schwerwiegenden Verletzungen wie Prellungen oder Brüche verursachen.
• Wenn die Wand, an der die Wandhalterung montiert werden soll, instabil, unebin oder nicht senkrecht zum Boden ist, kann das Gerät herunterfallen und Verletzungen oder Sachschädien verursachen. Die Wand solte mindestens das sechsfache Gewicht des Fernsehgeräts tragen können. (Informationen zum Gewicht des Fernsehgeräts finds Sie in der Referenzanleitung des Geräts.)
• Wenn die Montage der Wandhalterung an der Wand nicht ausreichend stabil ist, kann das Gerat herunterfallen und Verletzungen oder Sachschäden verursachen.

Überlassen Sie die Umpositionierung bzw. den Abbau des Fernsehgeräts einem lizenzierten Fachmann.

Wenn andere Personen als ein lizenzierter Fachmann den Transport oder Abbau des Fernsehgerats übernehmen, kann es herunterfallen und Verletzungen oder Sachschäden verursachen. Zum Transport eines großen Fernsehgerats sind zwei oder mehr Personen (drei oder mehr Personen für Fernseherzte von mehr als 189,3 cm (75 Zoll))notig (außer Ägypten). Zum Transport eines großen Fernsehgerats sind zwei oder mehr Personen (drei oder mehr Personen für Fernseherzte von mehr als 75 Zoll (189,3 cm))notig (nur Ägypten).

Entfernen Sie keine Schrauben usw., nach dem Sie das Fernsehgerät montiert haben.

Andernfalls kann das Fernsehgerät herunterfallen und Verletzungen oder Sachschädten verursachen.

Nehmen Sie keine Veränderungen an Teilen der Wandhalterung vor.

Andernfalls can die Wandhalterung herunterfallen und Verletzungen oder Sachschäden verursachen.

Montieren Sie keine Geräte außer dem angegebenen Produkt.

These Wandhalterung wurde nur zur Verwendungen mit dem angegebenen Produkt entwickelt. Wenn Sie andere als das angegebene Gerämt montieren, kann sie herunterfallen oder brechen und Verletzungen oder Sachschaenen verursachen.

Belasten Sie die Wandhalterung nur mit dem Gewicht des Fernsehgeräts. Setzen Sie das Fernsehgerät keinen Erschüttungen nach links/rechts oder oben/unter aus.

Andernfalls kann das Fernsehgerat herunterfallen und Verletzungen oder Sachschäden verursachen.

Lehnen und hängen Sie sich nicht an das Fernsehgeber.

Lehnen und hangen Sie sich nicht an das Fernsehgerät, da es auf Sie fallen und schwerwiegende Verletzungen verursachen konnte.

VORSICHT

Wenn die folgenden Vorsichtshinweise nicht beachteit werden, kann es zu Verletzungen oder Sachscha denkommen.

• Achten Sie darauf, dass Sie sich nicht die Finger einklemmen, während Sie mit der Wandhalterung arbeiten oder das Fernsehgerat drehen.
  Gehen Sie beim Schwenken des Fernsehgerats vorsichtig vor und achten Sie darauf, dass Sie keine Personen in der Nähe treffen.
  Lagern Sie die nicht verwendeten Teile unbedingt zur künftigen Verwendung an einem sicheren Ort.
  Halten Sie sie von Kindern fern.

Üben Sie während der Reinigung oder Wartung keine übermäßige Gewalt auf das Produkt aus.

Üben Sie keine übermäßige Gewalt auf die Oberseite des Fernsehgerats aus. Anderfalls kann das Fernsehgrät herunterfallen und Verletzungen oder Sachschäden verursachen.

Dieses Produkt nicht in der Nähe von medizinischen Geräten aufstellen.

Dieses Produkt (einschließlich der Zubehörteile) enthalt einen oder mehrere Magnete, die Herzschrittmacher, programmierbare Shunt-Ventile für die Behandlung von Hydrozephalus oder andere medizinische Geräte beeinträchtigen konnen. Stellen Sie cesds Produkte nicht in der Höhe von Personen auf, die solche medizinischen Geräte verwenden. Konsultieren Sie ihren Arzt vor der Benutzung cesds Produkte, falls Sie ein solches medizinisches Gerät verwenden.

Außer Reichweite von Kindern oder beaufsichtigten Personen halten.

Dieses Produkt (einschließlich der Zubehörteile) enthalt einen oder mehrere Magnete. Verschlucken von Magneten können ernsthafte Schaden, wie z. B. Erstickungsgefahr oder Darmverletzungen, verursachen. Falls Magnete (oder ein Magnet) verschlucht werden, konsultieren Sie unverzüglich einen Arzt.

Vorsichtshinweise

• Wenn Sie das Fernsehgerät längerere Zeit verwenden, wenn es an der Wandhalterung angebracht ist, kann sich, abhängig vom Material der Wand, die Wand hinter oder über dem Fernsehgerät verfarben oder die Tapete kann sich länger.
• Wenn die Wandhalterung nach der Montage an der Wand entfern wird, verbleiben die Schraubenbohrungen.
• Verwenden Sie die Wandhalterung nicht an Orten, an denen sie Mechanischen Vibrationen ausgesetzt ist.

MontierenderWandhalterung

An die Sony-Handler

WARNING

Die folgenden Anweisungen gelten nur fur Sony-Handler. Lesen Sie sich unbedingt die oben aufgeführten Sicherheitshinweise durch und achtEN Sie während der Montage, Wartung und Überprüfung des Produkts insbesondere auf die Sicherheit.

Installieren Sie die Wandhalterung nicht auf einer Wandfläche, bei der die Ecken der Kanten des Fernsehgeräts über die Wandfläche hinausragen.

Installieren Sie die Wandhalterung nicht auf einer Wandfläche, wie einer Saule, bei der die Ecken der Kanten des Fernsehgeräts über die Wandfläche hinausragen. Wenn eine Person oder ein Objekt gegen die vorstehende Ecke oder Seite des Fernsehgeräts stößt, kann es zu Verletzungen oder Sachschädenkommen.

Montieren Sie das Fernsehgerät nicht über oder unter einem Klimagerät.

Wenn das Fernsehgerat längere Zeit auststrendem Wasser oder dem Luftstrom einer Klimaanlage ausgesetzt ist, kann es zu einem Brand, Stromschlag oder einer Fehlfunktion des Fernsehgeratskommen.

Achten Sie darauf, die Wandhalterung entsprechend den Anweisungen in diese Anleitung)sicher an de Wand zu montieren.

Wenn Schrauben locker sind oder herausfallen, kann die Wandhalterung herunterfallen und Verletzungen oder Sachschäden verursachen. Achten Sie darauf, dass Sie passende Schrauben für das Material der Wand verwenden, und installmentieren Sie das Gerät sich mit vier Schrauben mit einem Durchmesser von 8 mm (oder entsprechend).

Verwenden Sie
unbedingt die
mitgelieferten
Schrauben und
Befestigungsteile
entspruchend den
Anweisungen in dieser Anleitung. Wenn Sie andere Teile
verwenden, kann das Fernsehgerät
herunterfallen und Personenschäden oder Schäden am Fernsehgerät
verursachen.

Bauen Sie die Halterung ordnungsgemäß entsprechend den in dieser Anleitung beschrieben Schritten zusammen.

Wenn die Schrauben lose sind oder herausfallen, kann das Fernsehergat herunterfallen und Personenschaden oder Schaden am Fernsehergat verursachen.

Ziehen Sie die Schrauben unbedingt an den dafür vorgesehenen Positionen fest.

Anderfalls kann das Fernsehgerät herunterfallen und Personenschäden oder Schäden am Fernsehgerät verursachen.

Achten Sie darauf, das Fernsehgerät während der Montage keinen Erschüttungen auszusetzen.

Wenn das Fernsehgerat Erschüttungen ausgesetzt wird, kann es herunterfalen oder brechen. Dies kann zu Verletzungen führen.

Achten Sie daraufuf, das Fernsehgerät an einer Wand zu montieren, die senkrecht und eben ist.

Anderfalls kann das Fernsehgerä
herunterfallen und Verletzungen
verursachen.

Sichern Sie die Kabel nach der ordnungsgemäBen Montage des Fernsehgerats ordnungsgemäß.

Wenn sich Personen oder Gegenstände in den Kabeln verfangen, kann diese zu Verletzungen oder Schäden am Fernsehgerät führen.

Verhindern Sie, dass das Netz- oder die Verbindungskabel eingeklemmt werden.

Wenn das Netz- oder die Verbindungskabel zwischen dem Gerat und der Wand eingeklemmt werden oder gewaltsam verbogen oder verdrecht werden, können die internen Adern freilegelegt werden und es kann zu einem Kurzschluss oder Stromschlagkommen. Dies kann zu einem Brand oder Stromschlag führen.

Die Schrauben zur Sicherung der Wandhalterung an der Wand sind nicht mitgeliefert.

Verwenden Sie passende Schrauben für das Material und die Struktur der Wand, wenn Sie die Wandhalterung montieren.

Bevor Sie beginnen

• Die in thisem Handbuch gezeigten Abbildungen von Fernsehgeräten sind Beispiele, die zur anschaulichen Erläuterung der Bedienung dienen. Aus thisem Grund konnen die Abbildungen von Ihr tatsächlichen Fernsehgerät abweichen.

Woraus Besteht ihre Wand?

Überprüfen Sie zuerst die Art der Wand, an der der Fernseher installiert werden soll.

Trockenbauwand mit Ständern

Vorsichtshinweise

• Maximale Stärke der Trockenbauwand: 16 mm.
• Stellen Sie sichere, dass die Gröbe der inneren Holzstädter mindestens 51 mm × 102 mm als allgemeine oder 38 mm × 89 mm als Nenngroße beträgt.
• Halten Sie einen minimalen horizontalen Abstand von 406 mm zwischen den Halterungen ein.

Massivbeton oder Betonblockstein

Vorsichtshinweise

• Befestigen Sie die Wandhalterung direkt an der Massivbetonwand.
• Stellen Sie sichere, dass die Stärke der Massivbetonwand mindestens 203 mm beträgt.
• Stellen Sie sichere, dass die Größe eines Betonblocksteins mindestens 203 mm × 203 mm × 406 mm beträgt.

Überprüfen der Teile

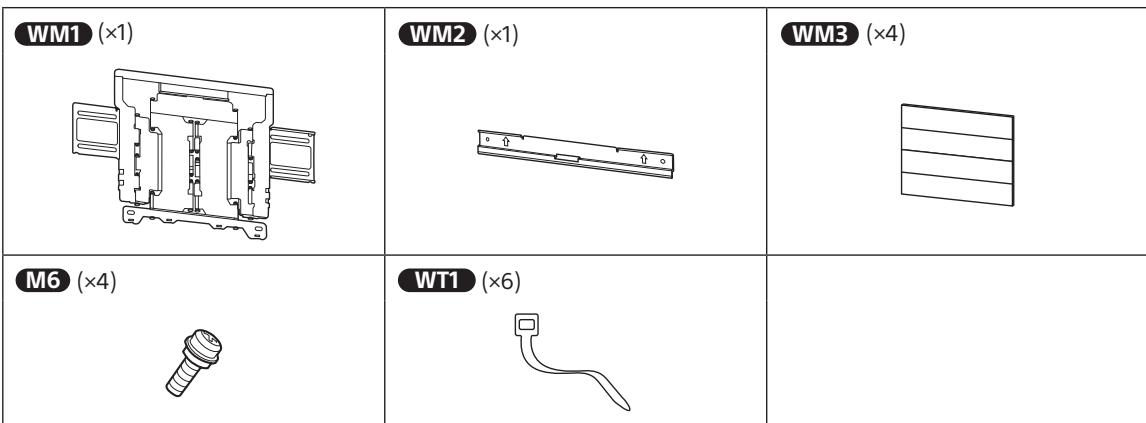

Mit der SU-WL850 gefelert

• Stellen Sie sicher, dass alle Teile vorhanden sind.

Mit dem Fernsehgerät beliefert

Wandmontagebefestigung VS (× 4)^*

• Nur für bestimmte Regionen/Länder/Modelle.

Vorbereitung der Montage

• Halten Sie für die Installation die Referenzanleitung und das Einrichtungshandbuch des Fernsehgeräts bereit.
• Überprüfen Sie die Montageposition des Fernsehgeräts.
• Halten Sie vier Schrauben mit einem Durchmesser von 8 mm und vier passende Unterlegscheiben (nicht mitgeliefert) bereit. Wahlen Sie Schrauben, die für das Material der Wand geeignet sind.
• Legen Sie die folgenden Werkzeuge bereit:

*1	5,5 mm 10 mm
*2		1,5 N·m {15 kgf·cm}	*3
	*2 (x4)	*4 (x4) 8 mm × 60 mm	*4 (x4)

*1 Nur für Trockenbauwände mit Ständern

2 Nur für Massivbeton oder Betonblocksteine
3 Je nach Modell
*4 Seien Sie vorsichtig bei der Auswahl der Schrauben und Unterlegscheiben

Anbringen der Wandhalterung an Trockenbauwänden mit Ständern

Installation der Wandhalterung an der Wand

1 Legen Sie die Montageposition fest.

Stellen Sie sicher, dass an der Wand genug Platz für das Fernsehgerät ist und dass die Wand eine Tragfähigkeit von mindestens dem sechsfachen des Gewichts des Fernsehgeräts aufweist.

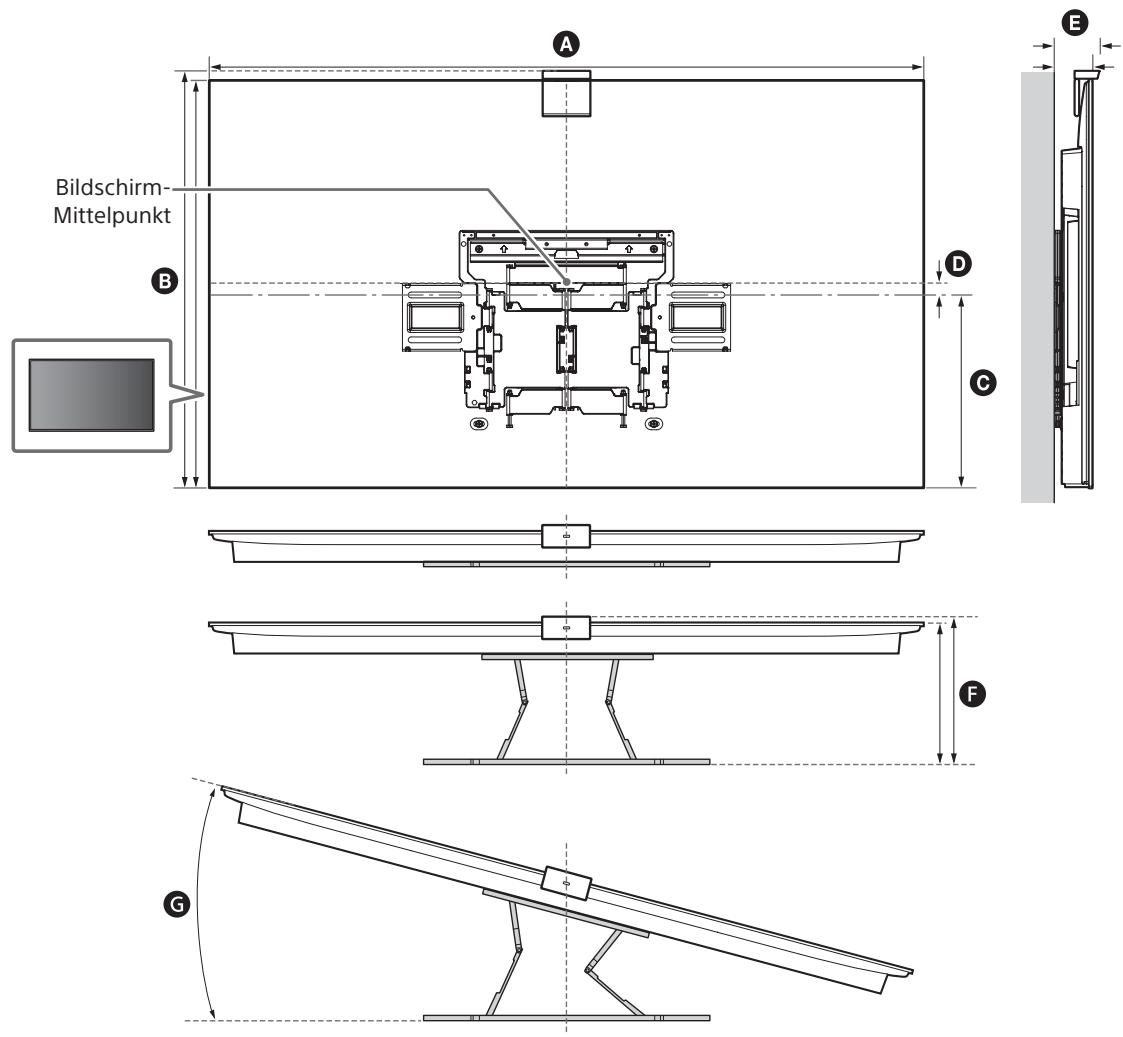

• Siehe „Maß für die Anbringung der Wandhalterung an der Wand" auf Seite 20.
• In der Referenzanleitung zum Fernsehgerätfinden Sie Informationenzum Gewicht des Fernsehgeräts.

Hinweis

• Wenn das Fernsehgerät an der Wand montiert ist, ist die Oberkante des Fernsehgeräts leicht nach vorne genegt.
• Wir empfehlen Ihnen, die Position des Fernsehgeräts in der entsprechenden Sitzposition zu prufen.

2

3 Richten Sie WMn an der Wand aus und machen Sie vier Markierungen, die an den Ständern ausgerichtet sind.

Hinweis

• Verwenden Sie eine Wasserwaage, um zu prufen, ob das Teil WM1 gerade ist.

4 Bohren Sie an den Markierungen die oberen Vorbohrungen.

Stellen Sie sicher, dass die Position an der Wand, an der die Löscher gebohr werden sollen, stark genom ist, um ein Gewicht von mindestens dem Sechsfachen des Fernsehgeräts zu,tragen.

Hinweis

Die Vorbohrungen müssen auf eine Tiefe von 75 mm mit einem Bohreinsatz mit einem Durchmesser von 5,5 mm geobhrt werden.

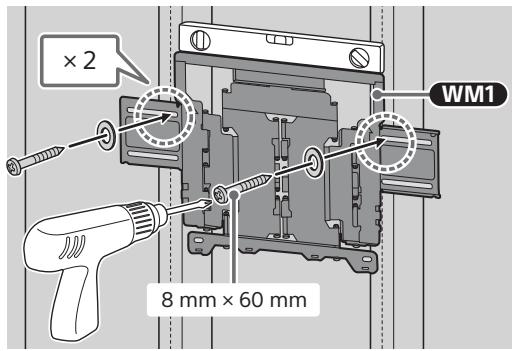

5 Bringen Sie WM1 mit geeigneten Schrauben (nicht mitgeliefert) und Unterlegscheiben (nicht mitgeliefert) an der Wand an.

Hinweis

• Verwenden Sie eine Wasserwaage, um zu prufen, ob das Teil WM1 gerade ist.

Vorsichtsmaßnahme

• Ziehen Sie die Holzschaube 8mm × 60mm nicht übermäßig fest. Ein unsachgemäßes Festziehen kann die Haltekraft der Holzschaube 8mm × 60mm reduzieren.

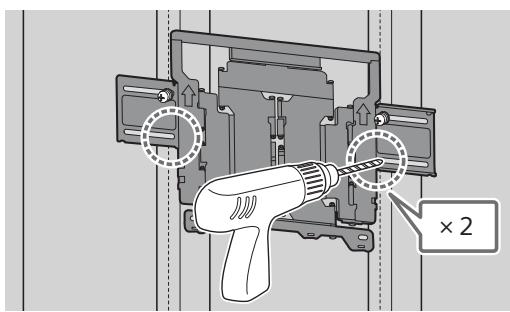

6 Bohren Sie an den Markierungen die unteren Vorbohrungen. (Beachten Sie die Bohranweisungen in Schritt 4.)

7 Setzen Sie geeignete Schrauben und Unterlegscheiben in die Bohrungen ein.

Hinweis

• Verwenden Sie eine Wasserwaage, um zu prufen, ob das Teil WM1 gerade ist.

8 Ziehen Sie den Arm der Halterung bis zum Anschlag heraus.

Vorbereitung der Montagedes Fernsehgeräts

Hinweis

• Bewahren Sie die abgenommenen Schrauben und nicht verwendeten Teile unbedingt an einem sicheren, für Kinder nicht zugänglichen Ort auf.

Montieren des Fernsehgeräts an der Wand direkt nach dem Auspacken*

• Nur für bestimmte Regionen/Länder/Modelle.

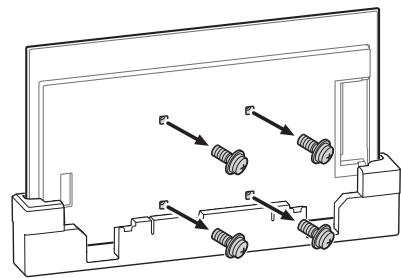

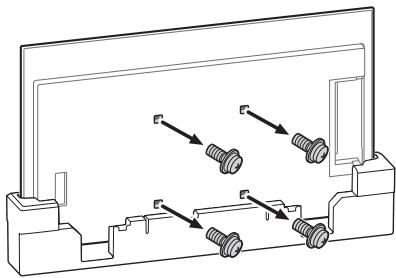

1 Entfernen Sie die Schrauben an der Rückseite des Fernsehgeräts.

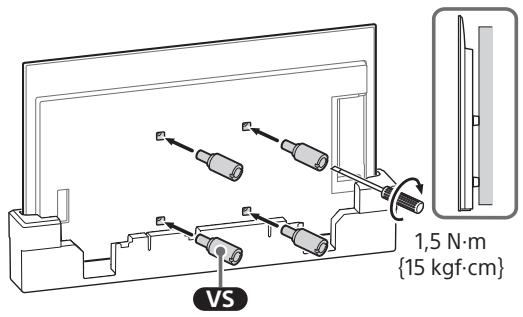

2 Befestigen Sie die Wandmontagebefestigung VS (mit dem Fernsehgerät mitgeliefert) an der Rückseite des Fernsehgeräts (parallel zur Wand).

Hinweis

• Achten Sie darauf, die Wandmontagebefestigung festzuschrauben, wenn Sie sie am Fernseher installieren. Verwenden Sie nur einen Schlitzschraubendreher, um die Wandmontagebefestigung zu installieren. Die Verwendung eines anderen Werkzeugs konnte zu einer Überrehung der Wandmontagebefestigung und zur Beschädigung des Fernsehgeräts führen.

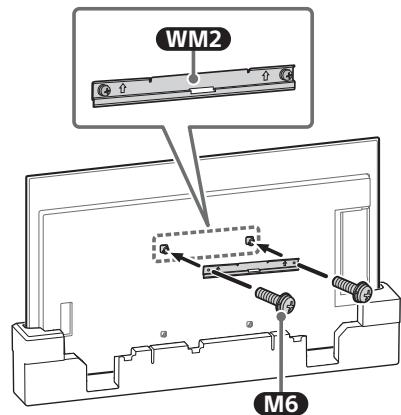

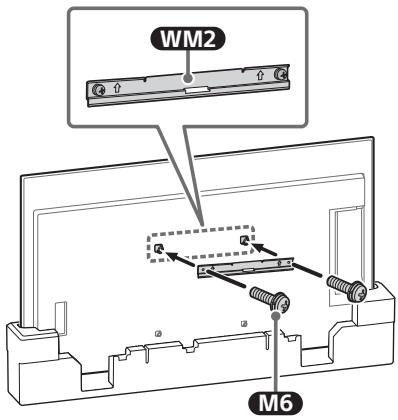

3 Bringen Sie WM2 mit M6 am Fernseher an.

Montieren des Fernsehgeräts an der Wand vom Tischständer aus

1 Entfernen Sie die Anschlussabdeckung.

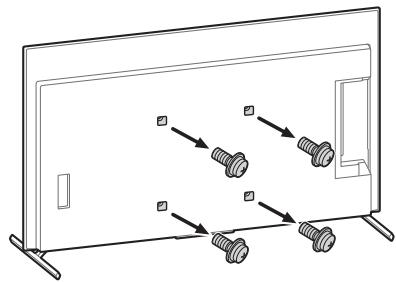

2 Entfernen Sie die Schrauben an der Rückseite des Fernsehgeräts.

3 Befestigen Sie die Wandmontagebefestigung VS (mit dem Fernsehgerät mitgeliefert) an der Rückseite des Fernsehgeräts (parallel zur Wand).

Hinweis

• Achten Sie darauf, die Wandmontagebefestigung festzuschrauben, wenn Sie sie am Fernseher installieren. Verwenden Sie nur einen Schlitzschraubendreher, um die Wandmontagebefestigung zu installieren. Die Verwendung eines anderen Werkzeugs konnte zu einer Überrehung der Wandmontagebefestigung und zur Beschädigung des Fernsehgeräts führen.

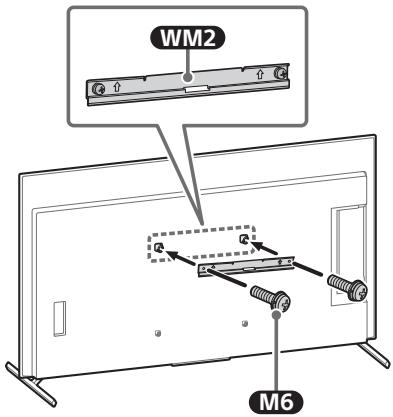

4 Bringen Sie WM2 mit M6 am Fernseher an.

5 Nehmen Sie den Tischständervom Fernsehgerät ab.

• Entfernen Sie immer nur eine Seite des Tischständers auf einmal. Halten Sie den Tischständer mit beiden Händen fest, während die anderen Personen das Fernsehgerät anheben.

• Wiederholen Sie den vorherigen Schritt und entfernen Sie die andere Seite des Tischständers.

Hinweis

• Zum Lös den Tischständers sind drei oder mehr Personen erforderlich.
• Wenden Sie beim Lösen des Tischständers vom Fernsehgerät keine große Kräfte an, anderenfalls kann das Fernsehgerät herunterfallen und Verletzungen oder Schäden am Fernsehgerät verursachen.
• Gehen Sie bei der Handhabung des Tischständers vorsichtig vor, um das Fernsehgerät nicht zu beschädigen.
• Seien Sie vorsichtig, wenn Sie das Fernsehgerät anheben, da der Tischänder beim Abnehmer umkippen und Verletzungen verursachen kann.
• Achten Sie immer daraufuf, wenn Sie den Tischständer vom Fernseherget abnehmer, damit er nicht umkippt und die Oberfläche, auf der der Fernseher stehen, beschädigt wird.

Montieren des Fernsehgeräts an der Wand

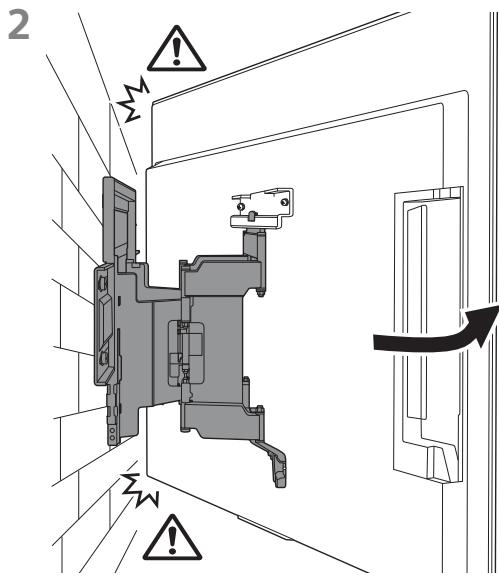

2

- Bringen Sie das WM3 nicht über den Aufklebern an.

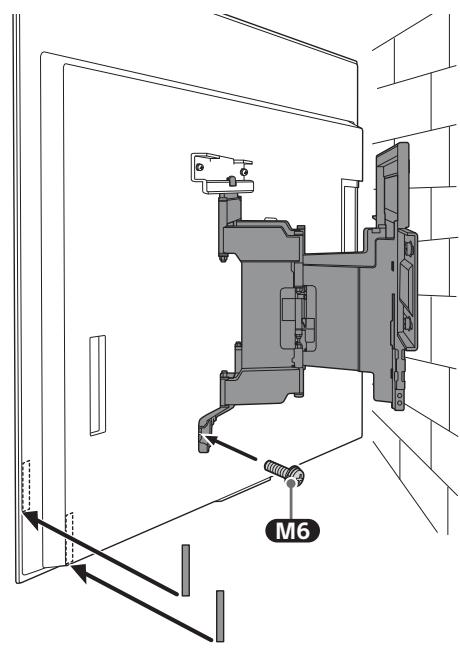

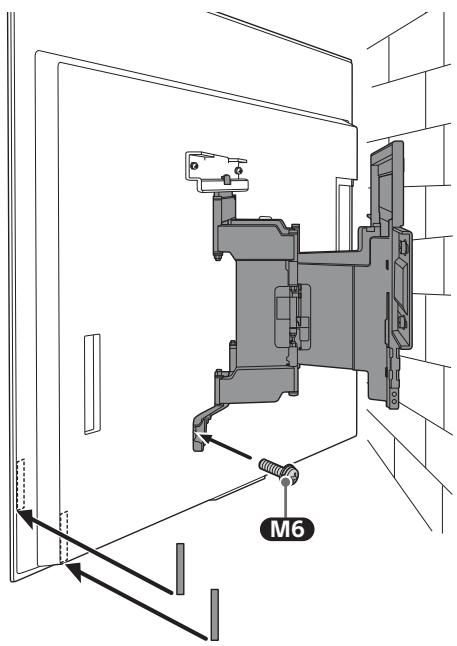

3 Schrauben Sie die linke und rechte Seite der Wandhalterung mittels M6 an und befestigen Sie WM3.

Hinweis

4

5 Wenn Sie das Fernsehgerät bewegen, halten Sie es gut an der Unterseite fest.

- Je nach Art und Anzahl der angeschlossenen Kabel lässt sich das Fernsehgerät möglicherweise nicht sehr nahe an der Wand anbringen. Dabei handelt es sich nicht um eine Fehlfunktion.

Hinweis

WARNING

• Zum Transport eines großen Fernsehgeräts sind zwei oder mehr Personen (drei oder mehr Personen für Fernsehgeberate von mehr als 189,3 cm (75 Zoll)) nötig (außer Ägypten).

Zum Transport eines großen Fernsehgeräts sind zwei oder mehr Personen (drei oder mehr Personen für Fernsehgeräte von mehr als 75 Zoll (189,3 cm)) nötig (nur Ågypten).

Überprüfen der abgeschlossenen Montage

Überprüfen Sie die folgenden Punkte.

Die Kabel sind nicht verdreht oder eingeklemmt.

WARNING

• Eine unsachgemäße Platzierung des Netzkabels usw. kann zu einem Brand oder Stromschlag durch einen Kurzschluss führen. Achten Sie darauf, die Montage bei Abschluss zur Sicherheit zu überprüfen.

Sonstige Informationen

Führer Sie die Montageschritte in umgekehrter Reihenfolge durch, wenn Sie das Fernsehgerät abnehmen.

WARNING

• Zum Transport eines großen Fernsehgeräts sind zwei oder mehr Personen (drei oder mehr Personen für Fernsehgeberate von mehr als 189,3 cm (75 Zoll)) nötig (außer Ägypten).

Zum Transport eines großen Fernsehgeräts sind zwei oder mehr Personen (drei oder mehr Personen für Fernsehgeräte von mehr als 75 Zoll (189,3 cm)) nötig (nur Ågypten).

B Bringen Sie die Wandhalterung an der Massivbeton- oder Betonblocksteinwand an

Installation der Wandhalterung an der Wand

1 Legen Sie die Montageposition fest.

Stellen Sie sicher, dass an der Wand genug Platz für das Fernsehgerät ist und dass die Wand eine Tragfähigkeit von mindestens dem sechsfachen des Gewichts des Fernsehgeräts aufweist.

• Siehe „Maß für die Anbringung der Wandhalterung an der Wand" auf Seite 20.
• In der Referenzanleitung zum Fernsehgerätfinden Sie Informationenzum Gewicht des Fernsehgeräts.

Hinweis

• Wenn das Fernsehgerät an der Wand montiert ist, ist die Oberkante des Fernsehgeräts leicht nach vorne genegt.

• Wir empfehlen Ihnen, die Position des Fernsehgeräts in der entsprechenden Sitzposition zu prufen.

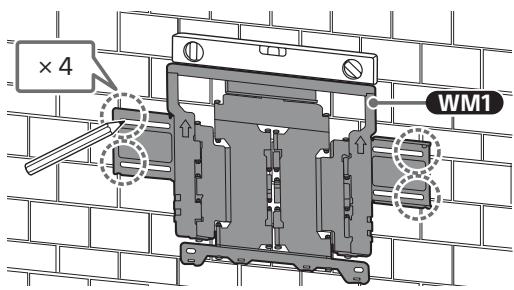

2 Richten Sie WM1 an der Wand aus und machen Sie vier Markierungen.

Hinweis

• Verwenden Sie eine Wasserwaage, um zu prufen, ob das Teil WM1 gerade ist.

3 Bohren Sie Vorbohrungen an den markierten Stellen.

Stellen Sie sicher, dass die Position an der Wand, an der die LÖcher gebohr werden sollen, stark genom ist, um ein Gewicht von mindestens dem Sechsfachen des Fernsehgeräts zu tragen.

Hinweis

Die Vorbohrungen müssen auf eine Tiefe von 75 mm mit einem Bohreinsatz mit einem Durchmesser von 10 mm geobhrt werden.

5 Bringen Sie WM1 mit geeigneten Schrauben (nicht mitgeliefert) und Unterlegscheiben (nicht mitgeliefert) an der Wand an.

Hinweis

• Verwenden Sie eine Wasserwaage, um zu prufen, ob das Teil WM1 gerade ist.

Vorschtsmaßnahme

• Ziehen Sie die Holzschaube 8mm × 60mm nicht übermäßig fest. Ein unsachgemäßes Festziehen kann die Haltekraft der Holzschaube 8mm × 60mm reduzieren.

6 Ziehen Sie den Arm der Halterung bis zum Anschlag heraus.

Vorbereitung der Montagedes Fernsehgeräts

Hinweis

• Bewahren Sie die abgenommenen Schrauben und nicht verwendeten Teile unbedingt an einem sicheren, für Kinder nicht zugänglichen Ort auf.

Montieren des Fernsehgeräts an der Wand direkt nach dem Auspacken*

• Nur für bestimmte Regionen/Länder/Modelle.
  1 Entfernen Sie die Schrauben an der Rückseite des Fernsehgeräts.

2 Befestigen Sie die Wandmontagebefestigung VS (mit dem Fernsehgerät mitgeliefert) an der Rückseite des Fernsehgeräts (parallel zur Wand).

Hinweis

• Achten Sie darauf, die Wandmontagebefestigung festzuschrauben, wenn Sie sie am Fernseher installieren. Verwenden Sie nur einen Schlitzschraubendreher, um die Wandmontagebefestigung zu installieren. Die Verwendung eines anderen Werkzeugs konnte zu einer Überrehung der Wandmontagebefestigung und zur Beschädigung des Fernsehgeräts führen.

3 Bringen Sie WM2 mit M6 am Fernseher an.

Montieren des Fernsehgeräts an der Wand vom Tischständer aus

1 Entfernen Sie die Anschlussabdeckung.

2 Entfernen Sie die Schrauben an der Rückseite des Fernsehgeräts.

3 Befestigen Sie die Wandmontagebefestigung VS (mit dem Fernsehgerät mitgeliefert) an der Rückseite des Fernsehgeräts (parallel zur Wand).

Hinweis

• Achten Sie darauf, die Wandmontagebefestigung festzuschrauben, wenn Sie sie am Fernseher installieren. Verwenden Sie nur einen Schlitzschraubendreher, um die Wandmontagebefestigung VS zu installieren. Die Verwendung eines anderen Werkzeugs konnte zu einer Überrehung der Wandmontagebefestigung VS und zur Beschädigung des Fernsehgerats führen.

4 Bringen Sie WM2 mit M6 am Fernseher an.

5 Nehmen Sie den Tischständervom Fernsehgerät ab.

• Entfernen Sie immer nur eine Seite des Tischständers auf einmal. Halten Sie den Tischständer mit beiden Händen fest, während die anderen Personen das Fernsehgerät anheben.

• Wiederholen Sie den vorherigen Schritt und entfernen Sie die andere Seite des Tischständers.

Hinweis

• Zum Lös den Tischständers sind drei oder mehr Personen erforderlich.
• Wenden Sie beim Losen des Tischständers vom Fernsehgerät keine größten Kräfte an, anderenfalls kann das Fernsehgerät herunterfallen und Verletzungen oder Schäden am Fernsehgerät verursachen.
• Gehen Sie bei der Handhabung des Tischständers vorsichtig vor, um das Fernsehgerät nicht zu beschädigen.
• Seien Sie vorsichtig, wenn Sie das Fernsehgerät anheben, da der Tischänder beim Abnehmer umkippen und Verletzungen verursachen kann.
• Achten Sie immer daraufuf, wenn Sie den Tischständer vom Fernseherget abnehmer, damit er nicht umkippt und die Oberfläche, auf der der Fernseher steht, beschädigt wird.

Montieren des Fernsehgeräts an der Wand

- Bringen Sie das WM3 nicht über den Aufklebern an.

3 Schrauben Sie die linke und rechte Seite der Wandhalterung mittels M6 an und befestigen Sie WM3.

Hinweis

5 Wenn Sie das Fernsehgerät bewegen, halten Sie es gut an der Unterseite fest.

Hinweis

• Je nach Art und Anzahl der angeschlossenen Kabel lässt sich das Fernsehgerät möglicherweise nicht sehr nahe an der Wand anbringen. Dabei handelt es sich nicht um eine Fehlfunktion.

WARNING

• Zum Transport eines großen Fernsehgeräts sind zwei oder mehr Personen (drei oder mehr Personen für Fernsehgräte von mehr als 189,3 cm (75 Zoll)) nötig (außer Ägypten).

Zum Transport eines großen Fernsehgeräts sind zwei oder mehr Personen (drei oder mehr Personen für Fernsehgeberate von mehr als 75 Zoll (189,3 cm)) nötig (nur Ågypten).

Überprüfen der abgeschlossenen Montage

Überprüfen Sie die folgenden Punkte.

Die Kabel sind nicht verdrecht oder eingeklemmt.

WARNING

• Eine unsachgemäße Platzierung des Netzkabels usw. kann zu einem Brand oder Stromschlag durch einen Kurzschluss führen. Achten Sie darauf, die Montage bei Abschluss zur Sicherheit zu überprüfen.

Sonstige Informationen

Führer Sie die Montageschritte in umgekehrter Reihenfolge durch, wenn Sie das Fernsehgerät abnehmen.

WARNING

• Zum Transport eines großen Fernsehgeräts sind zwei oder mehr Personen (drei oder mehr Personen für Fernsehgeberate von mehr als 189,3 cm (75 Zoll)) nitig (auBer Agypten).

Zum Transport eines großen Fernsehgeräts sind zwei oder mehr Personen (drei oder mehr Personen für Fernsehgeräte von mehr als 75 Zoll (189,3 cm)) nötig (nur Ågypten).

Technische Daten

WM1

Abmessungen: (ca.) [mm]

Gewicht (nur Grundplatte): (ca.) [kg]

3,0

Design und technische Daten können ohne vorherige Ankündigung geändert werden.

Referenzen

Maß für die Anbringung der Wandhalterung an der Wand

Die Angaben in der Tabelle konnen je nach Installation etwas variieren.

Mit Kamera
(mm)

Modellbezeichnung	A	B	C	D	E	F*	G* (°)
XR-77A8xEL	1722	1013	340	165	78	281	15
XR-65A8xEL	1448	851	342	82	77	281	18
XR-55A8xEL	1227	727	342	20	77	281	19

* (ca.)

Ohne Kamera
(mm)

Modellbezeichnung	A	B	C	D	E	F*	G* (°)
XR-77A8xL	1722	998	340	165	66	269	15
XR-65A8xL	1448	836	342	82	66	269	18
XR-55A8xL	1227	712	342	20	66	269	19

* (ca.)

Leun nicht op en hang nicht aan de tv.

Leun nicht op en hang nicht aan de tv. De tv kan op u vallen en ernstige letselsveroorzaken.

OPGELET

• Bevestig WM3 nicht op de labels.

Opmerking

4

• Bevestig WM3 nicht op de labels.

Du mä违法犯罪 und aufsiden auf TVet. Hvis du görtette, kan TVet falde ned og forarssage personskade eller materiel skade.
