Loại sản phẩm	TV OLED 4K HDR
Thương hiệu	Sony
Mẫu	XR-65A80L (LCDXR-65A80L)
Kích thước màn hình	65 inch (đường chéo 165 cm)
Công nghệ hiển thị	OLED với Cognitive Processor XR
Độ phân giải	4K Ultra HD (3840 x 2160 pixel)
Kích thước (có chân đế)	1448 × 851 × 342 mm (R × C × S)
Kích thước (không chân đế)	1448 × 836 × 52 mm (R × C × S)
Trọng lượng (có chân đế)	khoảng 24,5 kg
Trọng lượng (không chân đế)	khoảng 22,5 kg
Nguồn điện	220-240 V AC, 50/60 Hz
Công suất tiêu thụ	359 W (tối đa), 0,5 W ở chế độ chờ
Chức năng chính	Smart TV (Google TV), Dolby Vision, Dolby Atmos, AirPlay 2, Chromecast tích hợp, tương thích Alexa
Kết nối	4x HDMI (1 eARC), 2x USB, Wi-Fi, Bluetooth, Ethernet, đầu ra âm thanh quang, giắc cắm tai nghe
Giá treo tường	VESA 300 × 300 mm (yêu cầu giá đỡ chuyên dụng SU-WL850)
Lắp đặt treo tường	Bắt buộc lắp đặt bởi chuyên viên được ủy quyền
Bảo dưỡng và vệ sinh	Lau bằng khăn mềm khô. Không sử dụng hóa chất.
An toàn	Không chắn các lỗ thông gió. Tránh va đập. Không để tiếp xúc với nước.
Phụ tùng và khả năng sửa chữa	Chỉ số sửa chữa: 7,9/10. Phụ tùng có sẵn trong 7 năm sau khi ngừng sản xuất.
Thông tin chung	Hướng dẫn sử dụng có sẵn bằng 30 ngôn ngữ. Bảo hành nhà sản xuất 2 năm.

Câu hỏi thường gặp - LCDXR-65A80L SONY

Có thể tự lắp TV lên tường không?

Không, Sony khuyến nghị nên nhờ thợ lắp đặt được ủy quyền. Việc lắp đặt cần biết độ chịu lực của tường và sử dụng giá đỡ chuyên dụng SU-WL850. Lắp đặt sai có thể gây rơi TV và thương tích nghiêm trọng.

Trọng lượng TV là bao nhiêu?

Trọng lượng TV XR-65A80L có chân đế khoảng 24,5 kg. Không chân đế, nặng khoảng 22,5 kg.

Kích thước TV là bao nhiêu?

Kích thước có chân đế là 1448 × 851 × 342 mm (R × C × S). Không chân đế, độ dày giảm xuống 52 mm.

Làm thế nào để vệ sinh màn hình OLED?

Dùng khăn mềm khô (sợi nhỏ) để lau bụi. Đối với vết bẩn, làm ẩm nhẹ khăn bằng nước cất. Không bao giờ dùng hóa chất, cồn hoặc chất tẩy rửa mài mòn.

Cần những loại cáp nào để kết nối?

TV được tặng kèm dây nguồn. Cáp HDMI, ăng-ten hoặc quang không kèm theo. Hãy chuẩn bị cáp tương thích cho thiết bị của bạn.

Có thể dùng giá treo tường SU-WL850 cho TV khác không?

Không, giá đỡ này chỉ dành riêng cho dòng Sony A8xL và A8xEL (55, 65, 77 inch). Dùng với TV khác có thể gây thương tích hoặc hư hỏng.

Độ sâu của lỗ khoan cho giá treo tường là bao nhiêu?

Đối với vách thạch cao, khoan lỗ đường kính 5,5 mm, sâu 75 mm. Đối với bê tông, dùng mũi khoan 10 mm với cùng độ sâu.

TV có tương thích với trợ lý giọng nói không?

Có, TV tích hợp Google Assistant và tương thích Amazon Alexa. Có mic để ra lệnh bằng giọng nói (trừ mẫu không có camera).

Phải làm gì nếu TV không bật?

Kiểm tra dây nguồn đã cắm chặt và ổ cắm hoạt động. Thử nhấn nút nguồn trên TV. Nếu không có gì xảy ra, hãy liên hệ bộ phận hỗ trợ Sony.

Tìm phụ tùng thay thế ở đâu?

Phụ tùng có sẵn tại các đại lý ủy quyền Sony trong 7 năm sau khi ngừng sản xuất. Truy cập trang web chính thức của Sony để tìm trung tâm sửa chữa.

HƯỚNG DẪN NGƯỜI DÙNG LCDXR-65A80L SONY

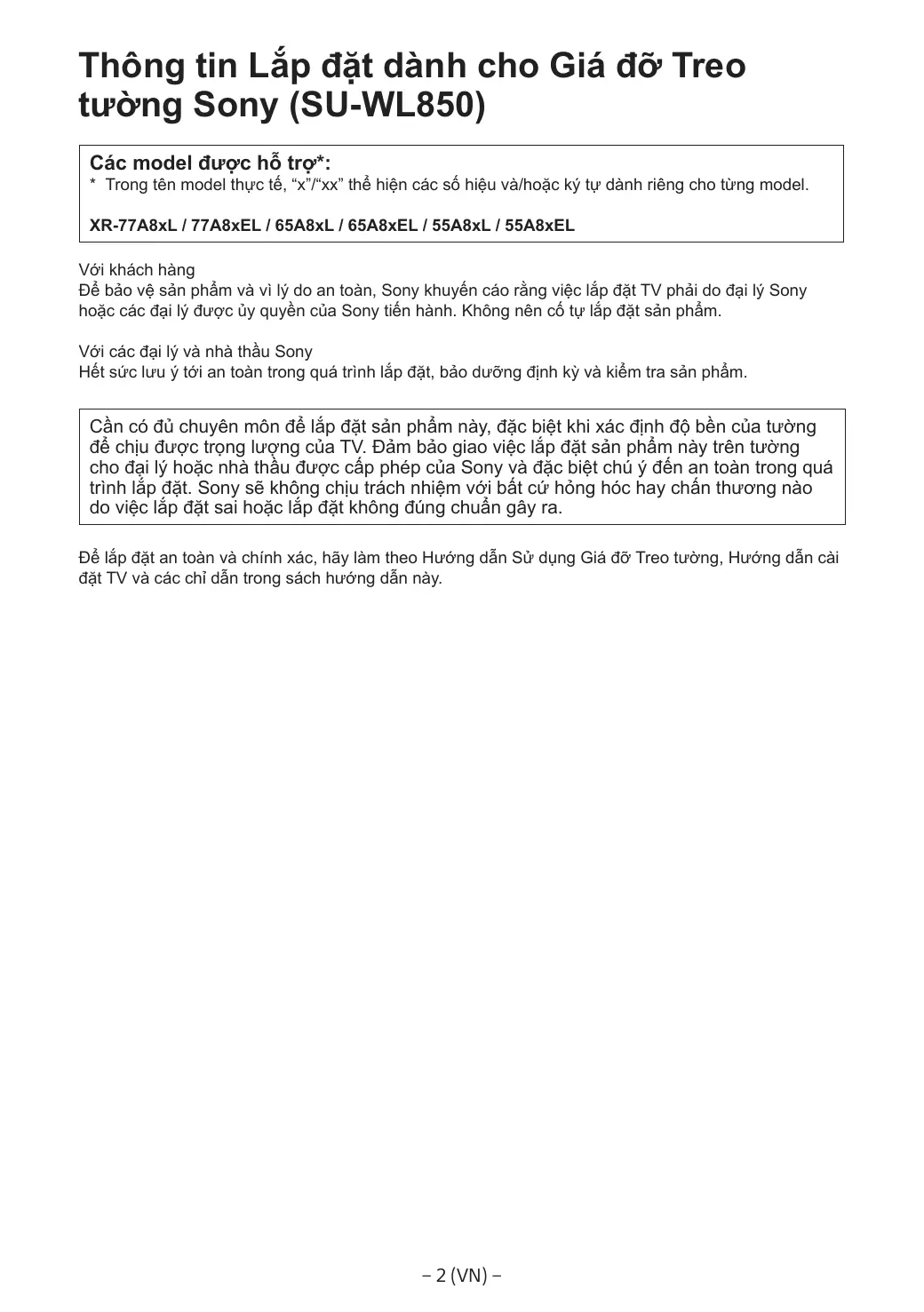

Thông tin lắp đặt: dành cho Giá đỡ Treo tường (tương thích Sony SU-WL850)

Các model được hỗ trợ:

• Trong tên model thực tế, "x"/"xx" thể hiện các số hiệu và/hoặc ký tự dành riêng cho từng model.

XR-77A8xL / 77A8xEL / 65A8xL / 65A8xEL / 55A8xL / 55A8xEL

Với khách hàng

Để bảo vệ sản phẩm và vì lý do an toàn, Sony khuyến cáo rằng việc lắp đặt TV phải do đại lý Sony hoặc các đại lý được ủy quyền của Sony tiến hành. Không nên cố tự lắp đặt sản phẩm.

Với các đại lý và nhà thầu Sony

Hết sức lưu ý tới an toàn trong quá trình lắp đặt, bảo dưỡng định kỳ và kiểm tra sản phẩm.

Cần có đủ chuyên môn để lắp đặt sản phẩm này, đặc biệt khi xác định độ bền của tường để chịu được trọng lượng của TV. Đảm bảo giao việc lắp đặt sản phẩm này trên tường cho đại lý hoặc nhà thầu được cấp phép của Sony và đặc biệt chú ý đến an toàn trong quá trình lắp đặt. Sony sẽ không chịu trách nhiệm với bất kỳ hư hỏng hay chấn thương nào do việc lắp đặt sai hoặc lắp đặt không đúng chuẩn gây ra.

Để lắp đặt an toàn và chính xác, hãy làm theo Hướng dẫn Sử dụng Giá đỡ Treo tường, Hướng dẫn cài đặt TV và các chỉ dẫn trong sách hướng dẫn này.

Giá đỡ Treo tường

Về sự an toàn

Cảm ơn bạn vì đã mua sản phẩm này.

Với khách hàng

Lắp TV In toulouse

CẢNH BÁO

YÊU CẦU LẮP ĐẶT CHUYÊN NGHIỆP

Sản phẩm này chỉ được lắp đặt bởi thợ lắp đặt có chuyên môn, được đào tạo để xác định sức bền chịu được trong lưng TV cứu trường. Nếu không được cố định chắc chắn khi lắp đặt, TV có thể bị rơi và gây thương tích nghiêm trọng. Sony không chịu trách nhiệm với bất kỳ hư hỏng hay chấn thương nào do việc lắp đặt sai hoặc lắp đặt không đúng chuẩn gây ra hoặc lắp đặt sản phẩm không được chỉ định. Quyền pháp định của quý khách (nếu có) không bị ảnh hưởng.

Dành cho Đại lý Ủy quyền của Sony

Cần người có kỹ thuật chuyên môn để lắp đặt sản phẩm này. Phải đọc kỹ sách hướng dẫn sử dụng này để tiến hành lắp đặt một cách an toàn. Sony không chịu trách nhiệm với bất kỳ hư hỏng hay chấn thương nào do việc lắp đặt sai hoặc lắp đặt không đúng chuẩn gây ra. Hãy đưa tài liệu này cho khách hàng sau khi lắp đặt.

Sách hướng dẫn sử dụng này trình bày việc sử dụng sản phẩm đúng cách và những cảnh báo quan trọng cần thiết để phòng ngừa tai nạn. Bạn có trách nhiệm đọc, hiểu rõ và tuân thủ tất cả các chỉ dẫn trong sách hướng dẫn sử dụng này. Việc không tuân thủ có thể dẫn đến thương tích hoặc thiệt hại tài sản nghiêm trọng, và có thể làm mất hiệu lực bảo hành. Giữ lại hướng dẫn sử dụng này để tham khảo về sau.

Các sản phẩm của Sony được thiết kế với lưu ý về sự an toàn. Tuy nhiên, nếu các sản phẩm được sử dụng không đúng cách, có thể dẫn đến thương tích nghiêm trọng do cháy, điện giật, đổ hoặc rơi sản phẩm. Phải tuân thủ các cảnh báo về an toàn để phòng ngừa những tai nạn như vậy.

LƯU Ý

Các sản phẩm được chỉ định

Giá đỡ treo tường này được thiết kế để sử dụng cùng các sản phẩm được chỉ định cho các TV. Đối với TV, hãy xem Hướng dẫn Tham khảo để xác minh có thể sử dụng Giá đỡ treo tường.

Với khách hàng

CẢNH BÁO

Nếu không tuân thủ những cảnh báo sau, có thể dẫn đến thương tích nghiêm trọng hoặc tử vong do cháy, điện giật hoặc rơi sản phẩm.

Phải ký hợp đồng phụ về lắp đặt với các nhà thầu được cấp phép và không để trẻ nhỏ lại gần trong quá trình lắp đặt.

Nếu Giá đỡ treo tường hoặc TV không được lắp đặt đúng cách, các tai nạn sau có thể xảy ra. Phải để các nhà thầu được cấp phép thực hiện việc lắp đặt.

TV có thể bị rơi và gây ra thương tích nghiêm trọng như chấn thương sọ não hoặc gãy xương. - Nếu tường để lắp đặt Giá đỡ Treo tường không ổn định, không bằng phẳng hoặc chồng vuông góc với sàn nhà, thiết bị có thể bị rơi và gây ra thương tích hoặc thiệt hại tài sản. Tường phải có khả năng chịu được trọng lượng tối thiểu gấp bốn lần trọng lượng TV. (Tham khảo trọng lượng của TV trong Hướng dẫn Tham khảo.) - Nếu lắp đặt Giá đỡ Treo tường trên tường không đủ vững chắc, thiết bị có thể bị rơi và gây ra thương tích hoặc thiệt hại tài sản.

Phải ký hợp đồng phụ về việc di chuyển hoặc tháo dỡ TV với các nhà thầu được cấp phép.

Nếu việc vận chuyển và tháo dỡ TV do người khác không phải nhà thầu được cấp phép tiến hành, TV có thể bị rơi và gây ra thương tích hoặc thiệt hại tài sản. Để di chuyển TV có kích thước lớn cần có ít nhất hai người (ít nhất ba người đối với TV từ 189,3 cm (75 inch) trở lên) (ngoại trừ Ai Cập).

Để di chuyển TV có kích thước lớn cần có ít nhất hai người (ít nhất ba người đối với TV từ 75 inch (189,3 cm) trở lên) (chỉ áp dụng với Ai Cập).

Không tháo vít v.v... sau khi lắp TV.

Nếu bạn làm như vậy, TV có thể bị rơi và gây ra thương tích hoặc thiệt hại tài sản.

Không thay đổi các bộ phận của Giá đỡ Treo tường.

Nếu bạn tháo hoặc thay đổi, Giá đỡ Treo tường có thể bị rơi và gây ra thương tích hoặc thiệt hại tài sản.

Không treo bất kỳ thiết bị nào khác với sản phẩm được chỉ định.

Giá đỡ Treo tường này chỉ được thiết kế để sử dụng với sản phẩm được chỉ định. Nếu bạn treo thiết bị khác với sản phẩm được chỉ định, giá treo có thể bị rơi hoặc vỡ và có thể gây thương tích hoặc thiệt hại tài sản.

Không đặt vật nặng nào khác ngoài TV lên trên Giá đỡ Treo tường. Không lắc TV sang trái/phải, lên/xuống.

Nếu bạn làm như vậy, TV có thể bị rơi và gây ra thương tích hoặc thiệt hại tài sản.

Không đưa hoặc treo các đồ vật lên TV.

Không đưa hoặc treo các đồ vật lên TV vì TV có thể rơi vào bạn và gây ra thương tích nghiêm trọng.

LƯU Ý

Nếu không tuân thủ cảnh báo sau, có thể xảy ra thương tích hoặc thiệt hại tài sản.

• Cẩn thận không để ngón tay bạn bị kẹp khi đang thao tác Giá đỡ Treo tường hoặc xoay TV. Giữ TV cẩn thận và không để TV va chạm vào người xung quanh trong khi xoay TV. Bảo đảm rằng bạn đặt các chi tiết chứa đúng ở nơi an toàn để sử dụng sau. Để xa tầm tay của trẻ em.

Không tác động lực quá mạnh lên sản phẩm trong quá trình lau hoặc bảo dưỡng.

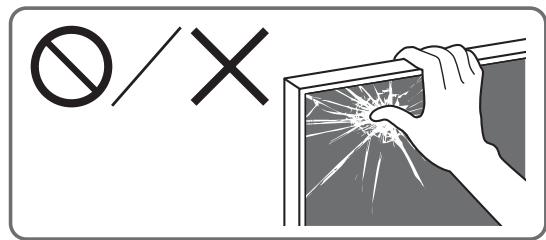

Không tác động lực quá mạnh lên phía trước của TV. Nếu bạn làm như vậy, TV có thể bị rơi vỡ gây ra thương tích hoặc thiệt hại tài sản.

Không đặt sản phẩm này gần các thiết bị y tế.

Sản phẩm này (bao gồm phụ kiện) có (nhiều) nam châm có thể gây nhiễu máy trợ tim, van shunt được lập trình điều trị hoặc các thiết bị y tế khác. Không đặt sản phẩm này gần những người sử dụng các thiết bị y tế như thế. Tham khảo ý kiến bác sĩ của bạn trước khi sử dụng sản phẩm này nếu bạn có sử dụng bất kỳ thiết bị y tế nào.

Tránh xa tầm tay trẻ em hoặc những người cần được giám sát.

Sản phẩm này (bao gồm phụ kiện) có (nhiều) nam châm. Nuốt (nhiều) nam châm có thể gây tổn hại nghiêm trọng, như mắc nghẹn hoặc tổn thương ruột. Nếu nuốt phải (một hay nhiều) nam châm, hãy tham khảo ý kiến bác sĩ ngay lập tức.

Cảnh báo

• Nếu bạn sử dụng TV được lắp đặt trên Giá đỡ Treo tường trong một thời gian dài, tường phía sau hoặc phía trên TV có thể bị bạc màu hoặc giấy dán tường có thể bị bong ra, tùy thuộc vào vật liệu của tường.
• Nếu bạn tháo Giá đỡ Treo tường sau khi lắp đặt vào tường, trên tường sẽ còn lại các lỗ bắt vít.
• Không sử dụng Giá đỡ Treo tường ở nơi mà Giá đỡ Treo tường phải chịu dao động cơ học.

Lắp đặt Giá đỡ Treo tường

Dành cho Đại lý Sony

CẢNH BÁO

Cách hồng dẫn sau đây dành cho các đại lý của Sony. Đảm bảo đặc biệt lưu ý về an toàn được mô tả phía trên và đặc biệt chú ý đến an toàn trong quá trình lắp đặt, bảo trì và kiểm tra sản phẩm này.

Không lắp đặt Giá đỡ Treo tường trên bề mặt tường mà các góc hoặc cạnh của TV nhô ra khỏi bề mặt tường.

Không lắp đặt Giá đỡ Treo tường trên bề mặt tường như cột, mà các góc hoặc cạnh của TV nhô ra khỏi bề mặt tường. Nếu người hoặc đồ vật nào đó va vào góc hoặc cạnh nhô ra của TV, có thể gây ra thương tích hoặc thiệt hại tài sản.

Không lắp đặt TV bên trên hoặc bên dưới điều hòa nhiệt độ.

Nếu TV tiếp xúc với lò rò nước hoặc luồng không khí từ điều hòa nhỏ giọt trong thời gian dài, có thể dẫn đến cháy, điện giật hoặc hỏng TV.

Đảm bảo lắp đặt chắc chắn Giá đỡ Treo tường vào tường theo hướng dẫn trong sách hướng dẫn sử dụng này.

Nếu bất kỳ vít nào bị lỏng hoặc rơi ra, Giá đỡ Treo tường có thể bị rơi và gây ra thương tích hoặc thiệt hại tài sản. Phải sử dụng vít phù hợp với vật liệu của tường và lắp chặt thiết bị bằng cách dùng 4 vít đường kính 8 mm (hoặc tương đương).

Trước tiên, hãy kiểm tra loại tường sẽ lắp TV.

Tường thạch cao có khung thanh đứng

Cảnh báo

Độ dày tối đa của tường không quá 16 mm. - Đảm bảo kích cỡ của thanh đứng bên trong ít nhất là 51 mm × 102 mm đối với loại thường hoặc 38 mm × 89 mm đối với loại danh nghĩa. - Chừa khoảng hở tối thiểu 406 mm giữa các vít.

Bê tông cũng hoặc khối bê tông

Cảnh báo

Gắn Giá đỡ Treo tường trực tiếp lên tường bê tông đúc. - Đảm bảo độ dày của tường bê tông đúc ít nhất là 203 mm. - Đảm bảo kích cỡ của mỗi viên gạch không nung ít nhất là 203 mm × 203 mm × 406 mm.

Kiểm tra các bộ phận

Dụng cụ đi kèm với SU-WL850

Xác minh rằng tất cả các bộ phận được bao gồm.

WM1 (×1)	WM2 (×1)	WM3 (×4)
M6 (×4)	WT1 (×6)

Cung cấp kèm theo TV

• Chỉ dành cho một số khu vực/quốc gia/model.

Chuẩn bị lắp đặt

• Cầm sách Hướng dẫn Tham khảo và Hướng dẫn cài đặt của TV trên tay trước khi lắp đặt. Xác nhận vị trí lắp đặt TV của bạn.
• Chuẩn bị bàn con vít có đường kính 8 mm và bàn giọng (không được cung cấp). Chọn các vít phù hợp với vật liệu tường.
• Chuẩn bị các công cụ sau:

*1	5,5 mm 10 mm
*2		1,5 N·m {15 kgf·cm}	*3
	*2 (x4)	*4 (x4) 8 mm × 60 mm	*4 (x4)

*1 Chỉ dành cho tường thạch cao có các khung thanh đứng

2 Chỉ dành cho tường cứng hoặc khối bê tông 3 Tùy thuộc vào model *4 Hãy cẩn thận khi chọn vít và vòng đệm

Vòng đệm - 1/ ≤ 7, 5 mm

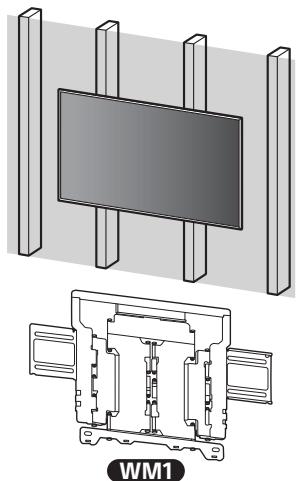

A Lắp Giá đỡ Treo tường lên tường thạch cao có các khung thanh đứng

Lắp Giá đỡ Treo tường lên tường

1 Xác định vị trí lắp đặt.

Đảm bảo rằng tường có đủ không gian cho TV và có thể đo được tối thiểu sau lần trong lượng TV.

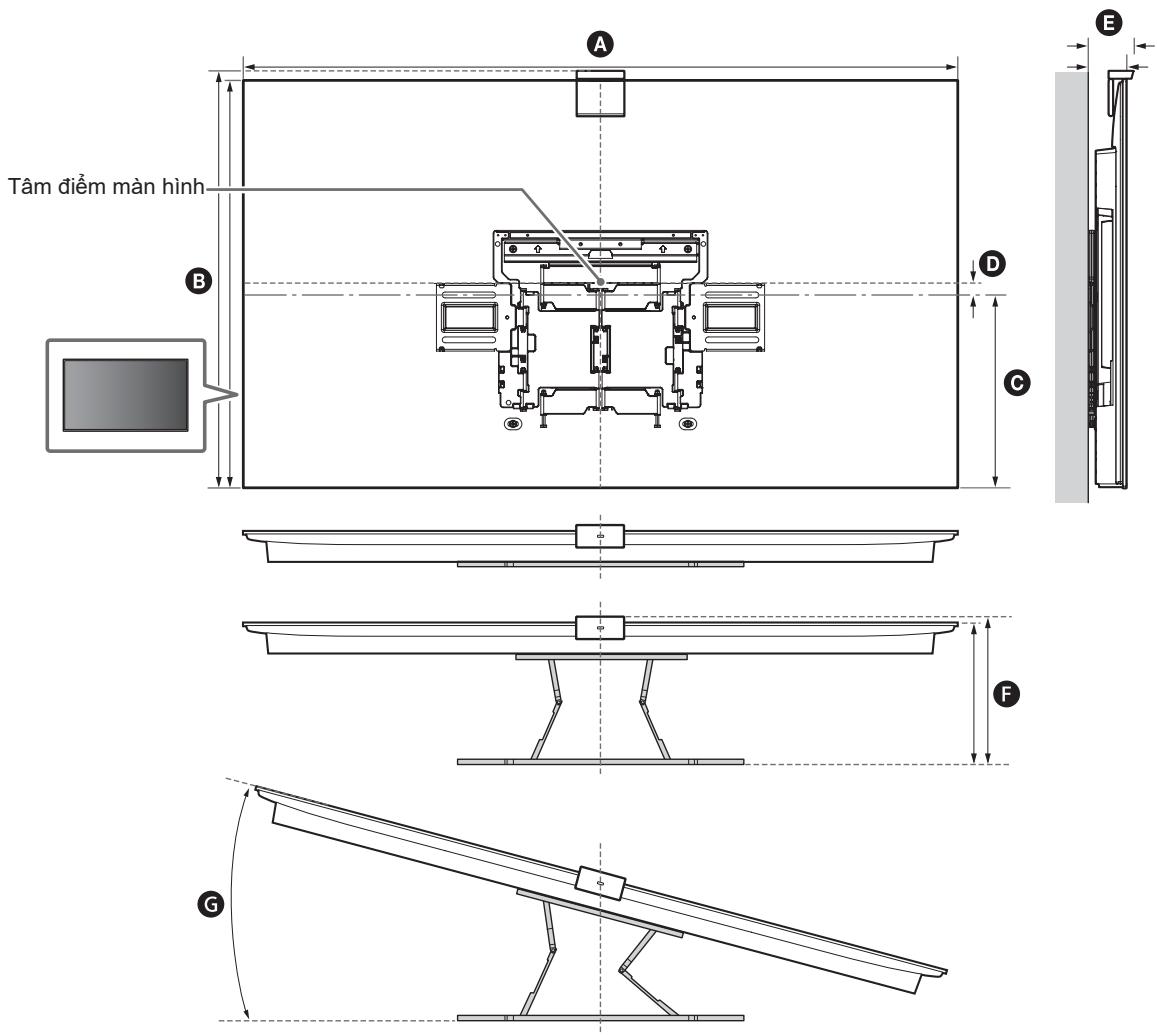

• Tham khảo mục "Do đạc để lắp đặt Giá đỡ Treo tường trên tường" ở trang 18. Tham khảo Hướng dẫn tham khảo của TV để biết trọng lượng của TV.

Lưu ý

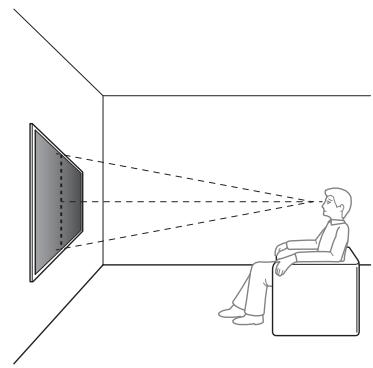

Khi TV được lắp đặt trên tường, phía trên của TV hơi nghiêng về phía trước. - Chúng tôi khuyên bạn nên kiểm tra vị trí TV từ nơi ngồi xem.

2

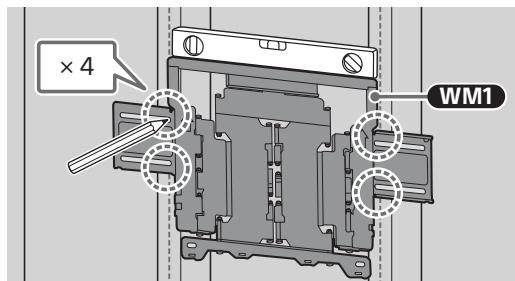

3 Điều chỉnh WM1 với tường và đánh dấu bốn điểm thẳng với các khung thanh đứng.

Lưu ý

• Sử dụng thước đo để kiểm tra xem WM1 đã thẳng chưa.

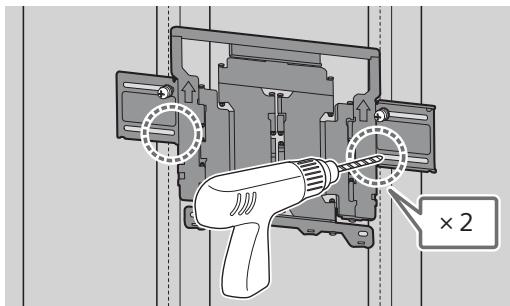

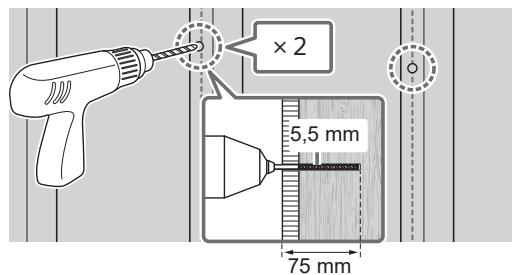

4 Khoan các lỗ thử phía trên lên các điểm đánh dấu.

Đảm bảo vị trí trên tường để khoan các lỗ đủ chắc chắn để đỡ trọng lượng ít nhất gấp sáu lần so với TV.

Lưu ý

• Các lỗ thử phải được khoan tới độ sâu 75 mm, dùng mũi khoan có đường kính 5,5 mm.

VN

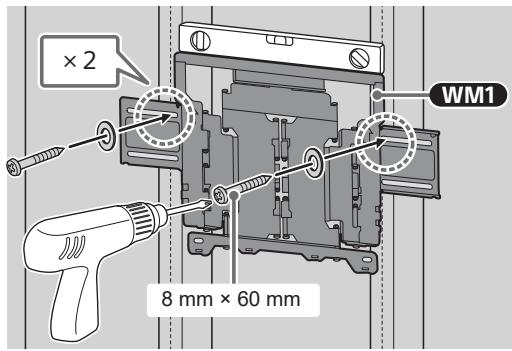

5 Lắp WM1 lên tường bằng các con vít (không được cung cấp) và vòng đệm phù hợp (không được cung cấp).

Lưu ý

• Sử dụng thước đo để kiểm tra xem WM1 đã thẳng chưa.

Cảnh báo

• Không siết quá chặt vít gỗ 8 mm × 60 mm. Siết không đúng cách có thể làm giảm lực giữ của vít gỗ 8 mm × 60 mm.

6 Khoan các lỗ thử phía dưới lên các điểm đánh dấu. (Tham khảo bước 4 về hướng dẫn khoan.)

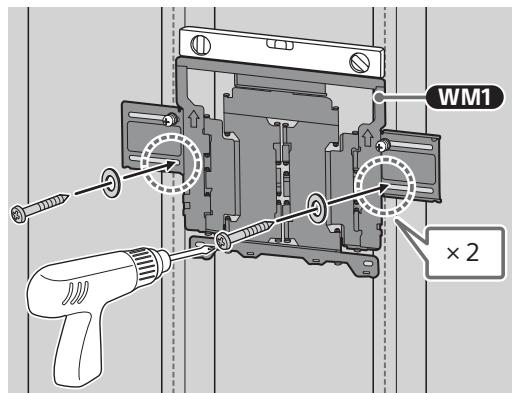

7 Lắp vít và vòng đệm phù hợp vào lỗ.

Lưu ý

• Sử dụng thước đo để kiểm tra xem WM1 đã thẳng chưa.

• Chỉ dành cho một số khu vực/quốc gia/model. 1 Tháo vít khỏi mặt sau của TV.

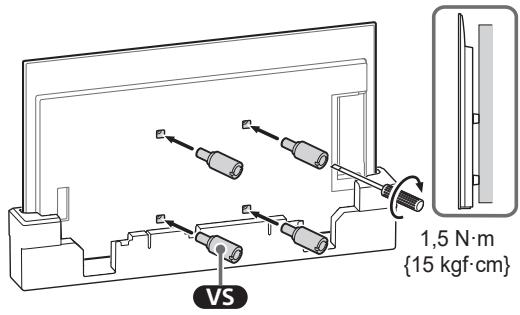

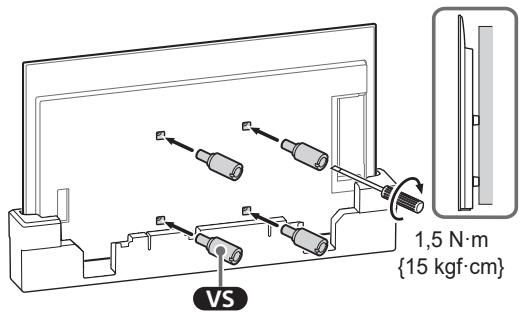

2 Gắn phụ kiện treo tường VS (được cung cấp kèm theo TV) vào mặt sau của TV (gắn song song với tường).

Lưu ý

Lưu ý siết chặt phụ kiện treo tường VS khi gắn vào TV. Chỉ sử dụng tuốc nơ vít có đầu dẹt để lắp phụ kiện treo tường VS. Dùng dụng cụ khác có thể dẫn đến siết phụ kiện treo tường VS quá mạnh và làm hỏng TV.

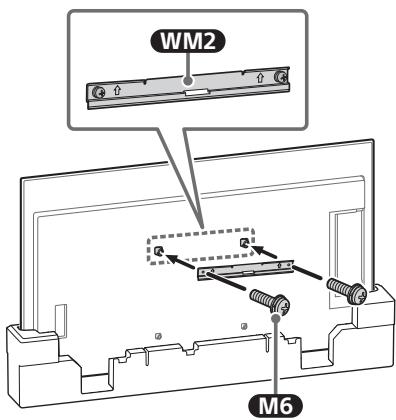

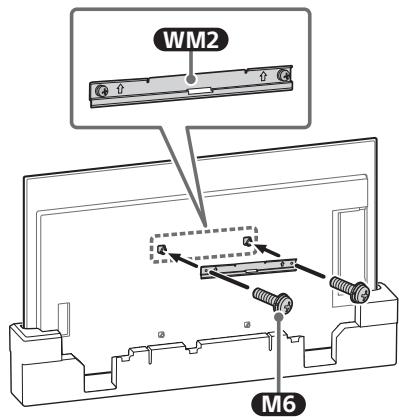

3 Gắn WM2 vào TV bằng M6.

Lắp TV lên tường hoặc để bàn

1 Tháo nắp đậy đầu cực.

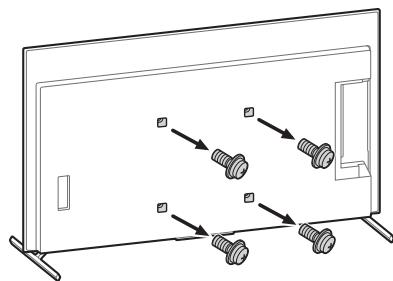

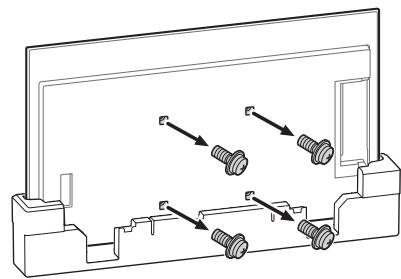

2 Tháo vít khỏi mặt sau của TV.

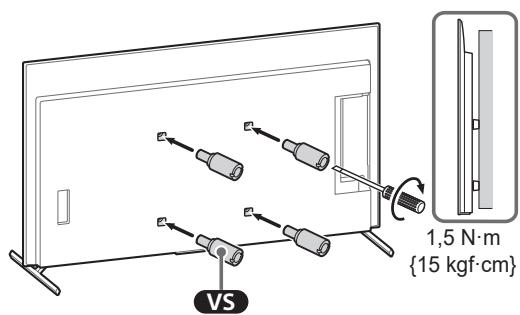

3 Gắn phụ kiện treo tường VS (được cung cấp kèm theo TV) vào mặt sau của TV (gắn song song với tường).

Lưu ý siết chặt phụ kiện treo tường VS khi gắn vào TV. Chỉ sử dụng tuốc nơ vít có đầu dẹt để lắp phụ kiện treo tường VS. Dùng dụng cụ khác có thể dẫn đến siết phụ kiện treo tường VS quá mạnh và làm hỏng TV.

Lưu ý siết chặt phụ kiện treo tường VS khi gắn vào TV. Chỉ sử dụng tuốc nơ vít có đầu dẹt để lắp phụ kiện treo tường VS. Dùng dụng cụ khác có thể dẫn đến siết phụ kiện treo tường VS quá mạnh và làm hỏng TV.

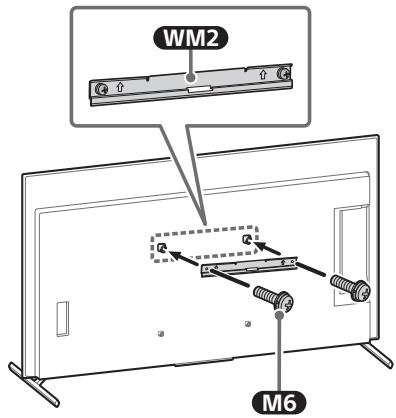

4 Gắn WM2 vào TV bằng M6.

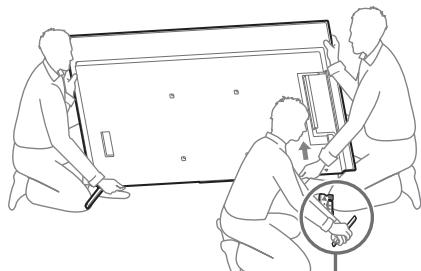

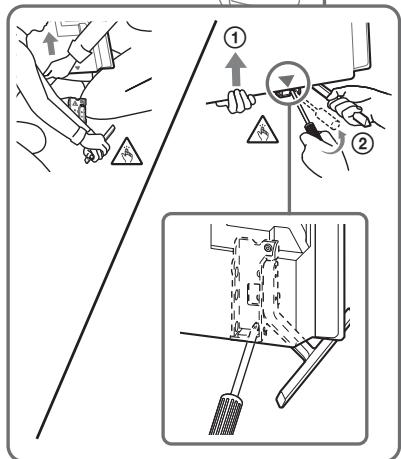

5 Tháo Bệ để bàn ra khỏi TV.

• Tháo từng nén của Bệ để bàn. Giữ Bệ để bàn chắc chắn bằng cả hai tay trong khi người còn lại nâng TV lên.

• Thực hiện lại bước trên và tháo một bên của Bệ để bàn.

Lưu ý

• Cần ba người trở lên để tháo Bệ để bàn.
• Cẩn thận không dùng lực quá mạnh khi tháo Bệ để bàn khỏi TV vì có thể khiến TV bị rơi, gây thương tích hoặc hư hỏng đối với TV.
• Cẩn thận khi thao tác với Bệ để bàn để tránh làm hỏng TV.
• Cẩn thận khi nâng TV vì trong quá trình tháo, Bệ để bàn có thể bị lật và gây thương tích.
• Cẩn thận khi tháo Bệ để bàn khỏi TV để không bị rơi và gây hư hỏng bề mặt đặt TV.

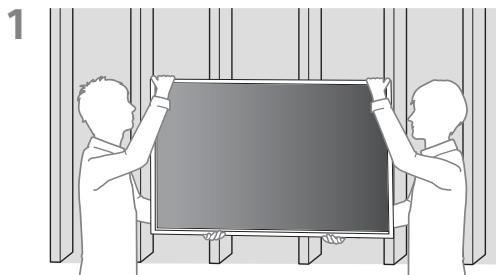

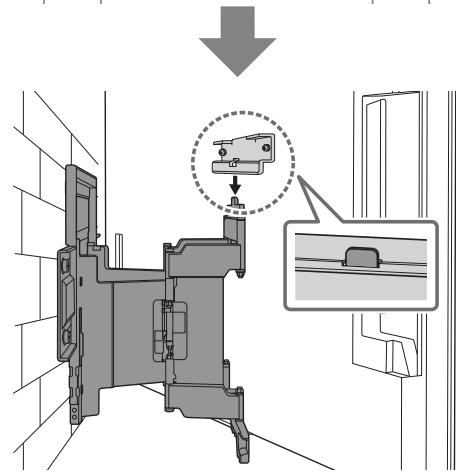

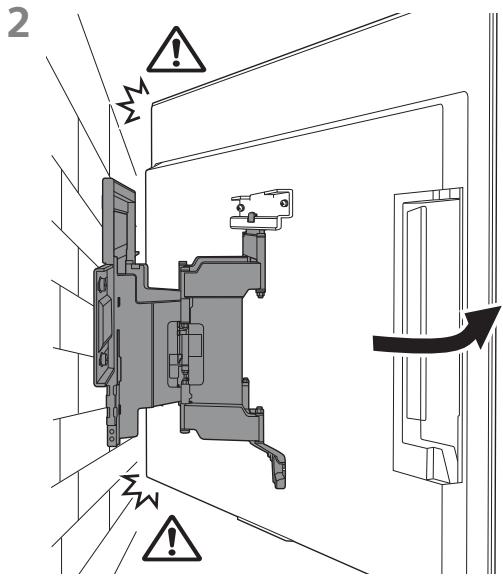

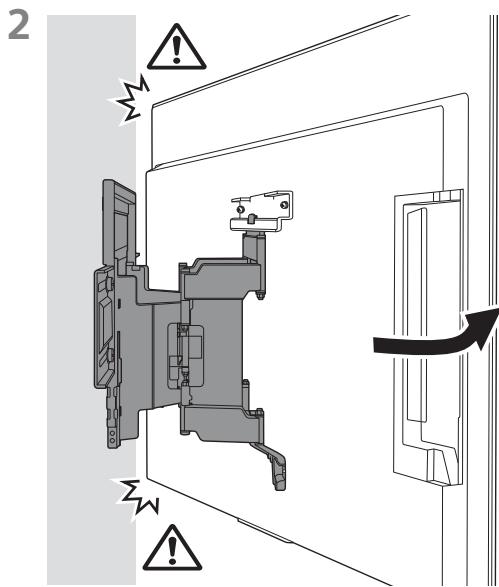

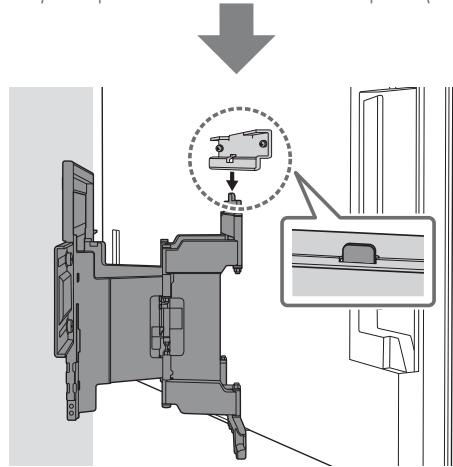

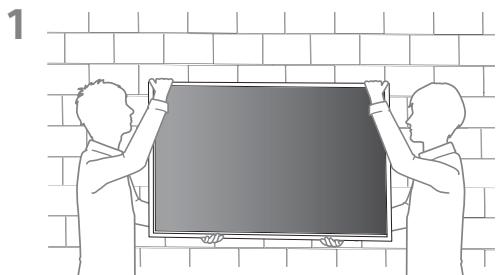

Lắp đặt TV lên tường

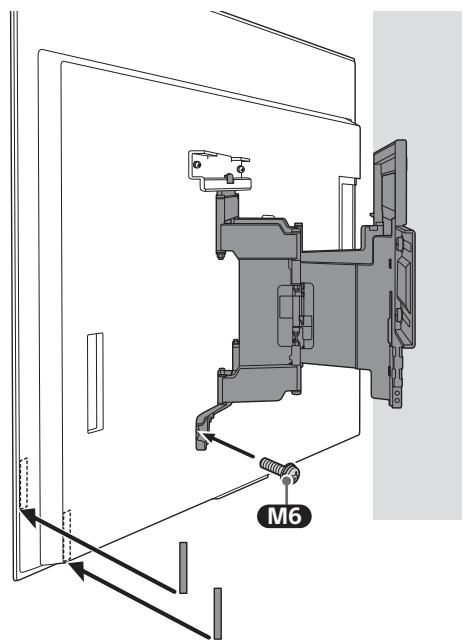

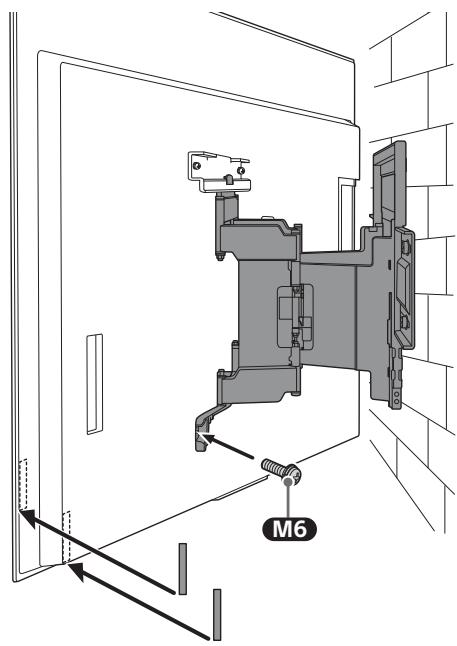

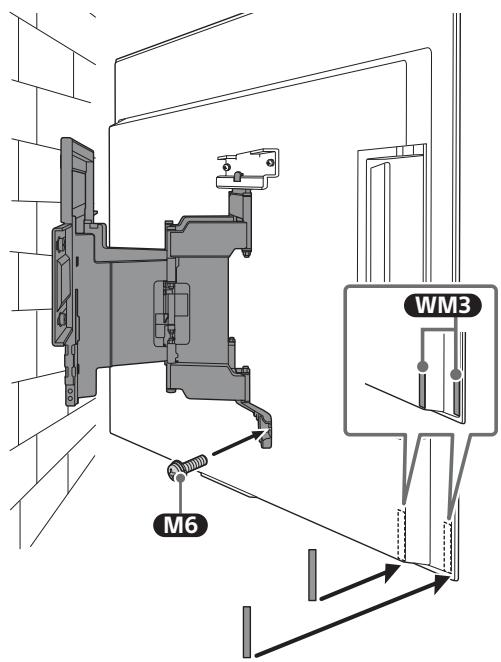

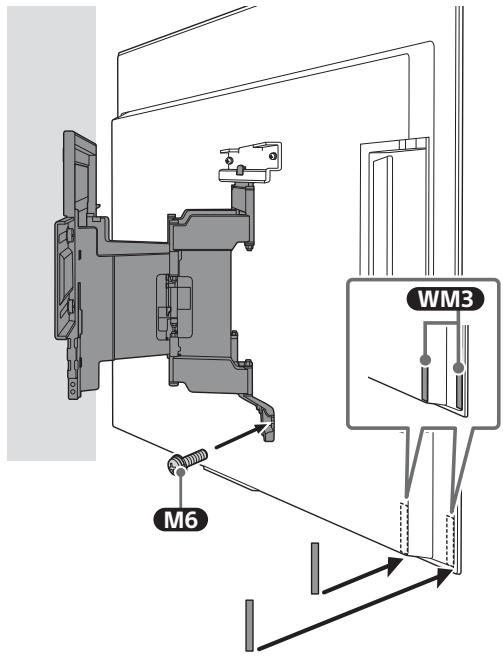

3 Siết vít vào phần bên trái và bên phải của Giá đỡ Treo tường bằng M6 và gắn WM3.

Lưu ý

• Không gắn WM3 trên nhãn.

4 5

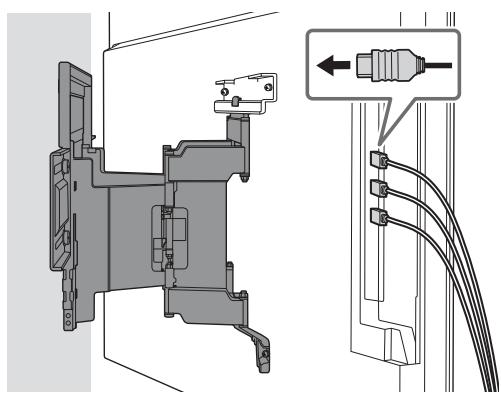

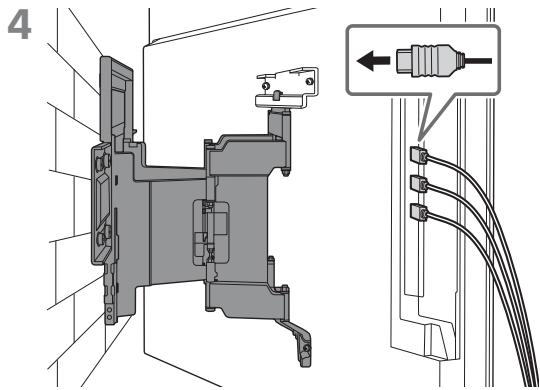

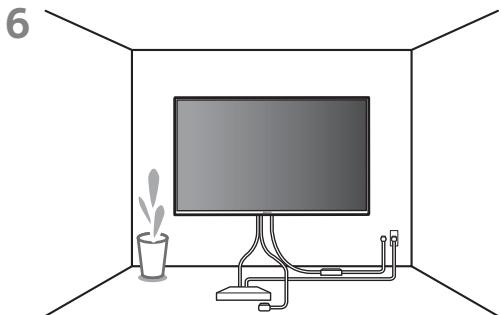

Xác nhận hoàn thành tiến lắp đặt

Kiểm tra các điểm sau.

Dây và cáp không bị vặn xoắn hoặc bó tệp.

CẢNH BÁO

• Việc đặt dây nguồn, v.v. không phù hợp có thể gây cháy hoặc điện giật do chập điện. Đảm bảo xác nhận hoàn thành việc lắp đặt một cách an toàn.

Thông tin khác

Khi tháo TV, hãy đảo ngược quy trình lắp đặt trước đó.

CẢNH BÁO

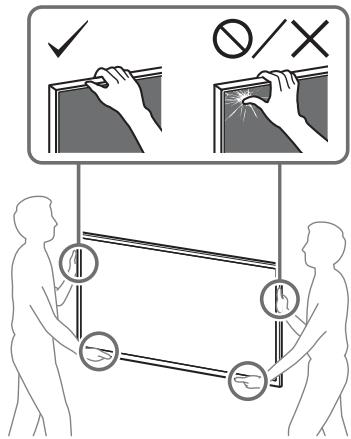

• Để di chuyển TV có kích thước lớn cần có ít nhất hai người (ít nhất ba người đối với TV từ 189,3 cm (75 inch) trở lên) (ngoại trừ Ai Cập).

Để di chuyển TV có kích thước lớn cần có ít nhất hai người (ít nhất ba người đối với TV từ 75 inch (189,3 cm) trở lên) (chỉ áp dụng đối với Ai Cập).

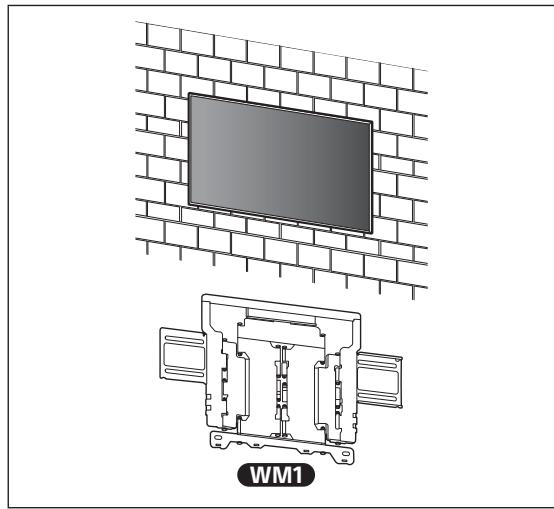

B Gắn Giá đỡ Treo tường vào bê tông cứng hoặc khối bê tông

Lắp Giá đỡ Treo tường lên tường

Đảm bảo rằng tường có đủ không gian cho TV và có thể đo được tối thiểu sau lần trong lượng TV.

• Tham khảo mục "Lắp đặt Giá đỡ Treo tường trên tường" ở trang 18. Tham khảo Hướng dẫn tham khảo của TV để biết trọng lượng của TV.

Lưu ý

Khi TV được lắp đặt trên tường, phía trên của TV hơi nghiêng về phía trước. - Chúng tôi khuyên bạn nên kiểm tra vị trí TV từ nơi ngồi xem.

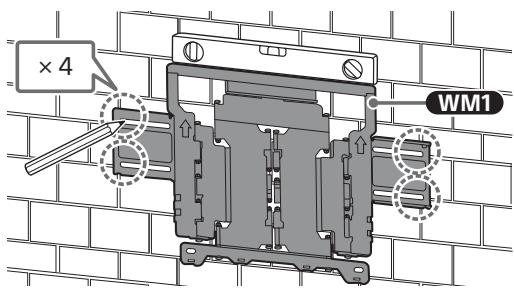

2 Điều chỉnh WM1 với tường và đánh dấu bốn điểm.

Lưu ý

• Sử dụng thước đo để kiểm tra xem WM1 đã thẳng chưa.

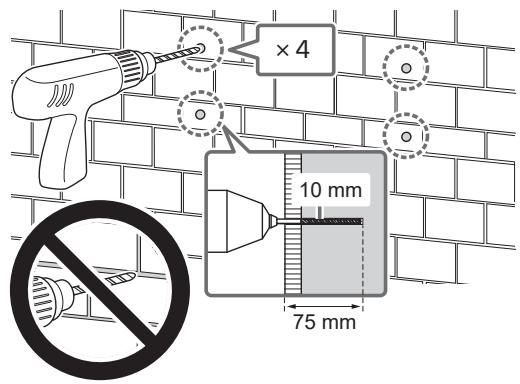

3 Khoan các lỗ thử lên các điểm đánh dấu.

Đảm bảo vị trí trên tường để khoan các lỗ đủ chắc chắn để đỡ trọng lượng ít nhất GẤP SÁU lần so với TV.

Lưu ý

Các lỗ thử phải được khoan tới độ sâu 75 mm, dùng mũi khoan có đường kính 10 mm.

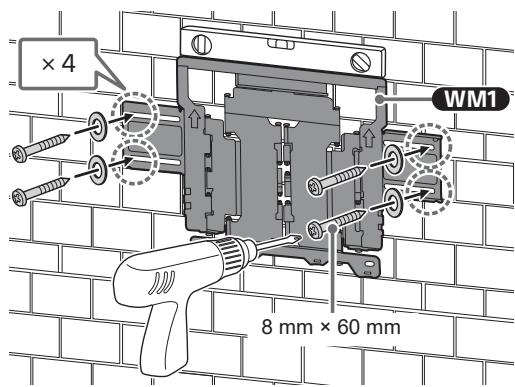

5 Lắp WM1 lên tường bằng các con vít (không được cung cấp) và vòng đệm phù hợp (không được cung cấp).

Lưu ý

• Sử dụng thước đo để kiểm tra xem WM1 đã thẳng chưa.

Cảnh báo

• Không siết quá chặt vít gỗ 8 mm × 60 mm. Siết không đúng cách có thể làm giảm lực giữ của vít gỗ 8 mm × 60 mm.

2 Gắn phụ kiện treo tường VS (được cung cấp kèm theo TV) vào mặt sau của TV (gắn song song với tường).

Lưu ý

Lưu ý siết chặt phụ kiện treo tường VS khi gắn vào TV. Chỉ sử dụng tuốc nơ vít có đầu dẹt để lắp phụ kiện treo tường VS. Dùng dụng cụ khác có thể dẫn đến siết phụ kiện treo tường VS quá mạnh và làm hỏng TV.

3 Gắn WM2 vào TV bằng M6.

Lắp TV lên tường hoặc bàn

1 Tháo nắp dây nguồn.

2 Tháo vít khỏi mặt sau của TV.

3 Gắn phụ kiện treo tường VS (được cung cấp kèm theo TV) vào mặt sau của TV (gắn song song với tường).

Lưu ý

Lưu ý siết chặt phụ kiện treo tường VS khi gắn vào TV. Chỉ sử dụng tuốc nơ vít có đầu dẹt để lắp phụ kiện treo tường VS. Dùng dụng cụ khác có thể dẫn đến siết phụ kiện treo tường VS quá mạnh và làm hỏng TV.

4 Gắn WM2 vào TV bằng M6.

5 Tháo Bệ để bàn ra khỏi TV.

• Tháo từng nén của Bệ để bàn. Giữ Bệ để bàn chắc chắn bằng cả hai tay trong khi người còn lại nhấc TV lên.

• Thực hiện lại bước trên và tháo một bên của Bệ để bàn.

Lưu ý

• Cần ba người trở lên để tháo Bệ để bàn.
• Cẩn thận không dùng lực quá mạnh khi tháo Bệ để bàn khỏi TV vì có thể khiến TV bị rơi, gây thương tích hoặc hư hỏng đối với TV.
• Cẩn thận khi thao tác với Bệ để bàn để tránh làm hư hỏng TV.
• Cẩn thận khi nâng TV vì trong quá trình tháo, Bệ để bàn có thể bị lật và gây thương tích.
• Cẩn thận khi tháo Bệ để bàn khỏi TV để không bị rơi và gây hư hỏng bề mặt đặt TV.

Lắp đặt TV lên tường

VN

- Không gắn WM3 trên nhãn.

3 Siết vít vào phần bên trái và bên phải của Giá đỡ Treo tường bằng M6 và gắn WM3.

Lưu ý

• TV có thể không di chuyển đến gần tường tùy vào loại và số lượng cáp được gắn. Đây không phải là sự cố.

CẢNH BÁO

• Để di chuyển TV có kích thước lớn cần có ít nhất hai người (ít nhất ba người đối với TV từ 189,3 cm (75 inch) trở lên) (ngoại trừ Ai Cập).

Để di chuyển TV có kích thước lớn cần có ít nhất hai người (ít nhất ba người đối với TV từ 75 inch (189,3 cm) trở lên) (chỉ áp dụng đối với Ai Cập).

Xác nhận hoàn thành tiến lắp đặt

• Dây và cáp không bị vặn xoắn bó tép.

CẢNH BÁO

• Việc đặt dây nguồn, v.v. không phù hợp có thể gây cháy hoặc điện giật do chập điện. Đảm bảo xác nhận hoàn thành việc lắp đặt một cách an toàn.

Thông tin khác

Khi tháo TV, hãy đảo ngược quy trình lắp đặt trước đó.

CẢNH BÁO

• Để di chuyển TV có kích thước lớn cần có ít nhất hai người (ít nhất ba người đối với TV từ 189,3 cm (75 inch) trở lên) (ngoại trừ Ai Cập).

Để di chuyển TV có kích thước lớn cần có ít nhất hai người (ít nhất ba người đối với TV từ 75 inch (189,3 cm) trở lên) (chỉ áp dụng đối với Ai Cập).

Thông số kỹ thuật

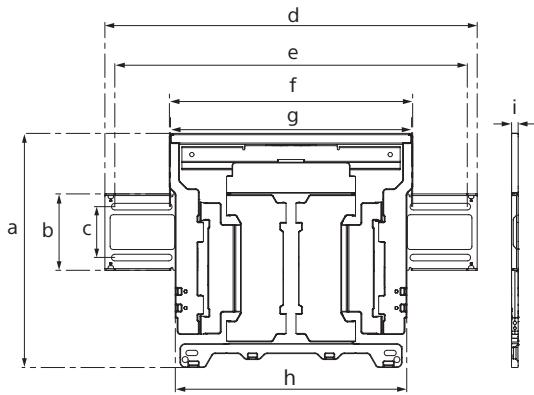

WM1

Kích thước: (Xấp xỉ) [mm]

a : 354

b : 116

c : 77

d:563

e : 533

f : 370

g : 368

h : 350

i : 11

Trọng lượng (chỉ chân đế): (Xấp xỉ) [kg] 3,0

Thiết kế và thông số kỹ thuật có thể thay đổi mà không cần thông báo.

Tài liệu tham khảo

Độ đặt đặt Giá đỡ Treo tường trên tường

Các con số trong bảng có thể khác tùy theo quá trình lắp đặt.

Có Camera (mm)

Tên sân phám	A	B	C	D	E	F*	G* (°)
XR-77A8xEL	1.722	1.013	340	165	78	281	15
XR-65A8xEL	1.448	851	342	82	77	281	18
XR-55A8xEL	1.227	727	342	20	77	281	19

* (Xấp xỉ)

Không có Camera (mm)

Tên sân phám	A	B	C	D	E	F*	G* (°)
XR-77A8xL	1.722	998	340	165	66	269	15
XR-65A8xL	1.448	836	342	82	66	269	18
XR-55A8xL	1.227	712	342	20	66	269	19

* (Xấp xỉ)
