Toote tüüp	OLED 4K HDR televiisor
Bränd	Sony
Mudel	XR-65A80L (LCDXR-65A80L)
Ekraani suurus	65 tolli (165 cm diagonaal)
Kuva tehnoloogia	OLED koos Cognitive Processor XR-iga
Eraldusvõime	4K Ultra HD (3840 x 2160 pikslit)
Mõõdud (koos alusega)	1448 × 851 × 342 mm (L × K × S)
Mõõdud (ilma aluseta)	1448 × 836 × 52 mm (L × K × S)
Kaal (koos alusega)	umbes 24,5 kg
Kaal (ilma aluseta)	umbes 22,5 kg
Toide	220-240 V AC, 50/60 Hz
Elektritarbimine	359 W (max), 0,5 W ooterežiimil
Peamised funktsioonid	Nuti-TV (Google TV), Dolby Vision, Dolby Atmos, AirPlay 2, sisseehitatud Chromecast, Alexa ühilduvus
Ühenduvus	4x HDMI (1 eARC), 2x USB, Wi-Fi, Bluetooth, Ethernet, optiline heliväljund, kõrvaklappide pesa
Seinakinnitus	VESA 300 × 300 mm (nõutav spetsiaalne kinnitus SU-WL850)
Seinale paigaldamine	Kohustuslik paigaldada volitatud spetsialisti poolt
Hooldus ja puhastamine	Puhastage pehme kuiva lapiga. Ärge kasutage keemilisi tooteid.
Ohutus	Ärge blokeerige ventilatsiooniavasid. Vältige põrutusi. Ärge puutuge kokku veega.
Varuosad ja parandatavus	Parandatavuse indeks: 7,9/10. Varuosad saadaval 7 aastat pärast tootmise lõppu.
Üldteave	Juhend saadaval 30 keeles. Tootja garantii 2 aastat.

Korduma kippuvad küsimused - LCDXR-65A80L SONY

Kas saab telerit ise seinale paigaldada?

Ei, Sony soovitab tungivalt palgata volitatud paigaldaja. Paigaldamine nõuab seina tugevuse teadmist ja spetsiaalse kinnituse SU-WL850 kasutamist. Vale paigaldus võib põhjustada teleri kukkumise ja tõsiseid vigastusi.

Mis on teleri kaal?

Teleri XR-65A80L kaal koos alusega on umbes 24,5 kg. Ilma aluseta kaalub see umbes 22,5 kg.

Millised on teleri mõõdud?

Mõõdud koos alusega on 1448 × 851 × 342 mm (L × K × S). Ilma aluseta on paksus vähendatud 52 mm-ni.

Kuidas puhastada OLED-ekraani?

Kasutage tolmupuhastuseks pehmet kuiva lappi (mikrokiud). Jälgede puhul niisutage lappi kergelt destilleeritud veega. Ärge kunagi kasutage keemilisi tooteid, alkoholi ega abrasiivseid puhastusvahendeid.

Milliseid kaableid on ühendamiseks vaja?

Teleriga on kaasas toitejuhe. HDMI-, antenni- või optilised kaablid ei kuulu komplekti. Varustage oma seadmete jaoks ühilduvad kaablid.

Kas seinakinnitust SU-WL850 saab kasutada teiste telerite jaoks?

Ei, see kinnitus on mõeldud ainult Sony A8xL ja A8xEL seeria mudelitele (55, 65, 77 tolli). Kasutamine teise teleriga võib põhjustada vigastusi või kahjustusi.

Milline on seinakinnituse puurimisaukude sügavus?

Kipsplaadist seina jaoks puurige 5,5 mm läbimõõduga ja 75 mm sügavused augud. Betooni jaoks kasutage 10 mm puuri sama sügavusega.

Kas teler ühildub häälassistentidega?

Jah, see sisaldab Google Assistantit ja ühildub Amazon Alexaga. Mikrofon on häälkäskluste jaoks olemas (välja arvatud ilma kaamerata mudel).

Mida teha, kui teler ei lülitu sisse?

Kontrollige, et toitejuhe on korralikult ühendatud ja pistikupesa töötab. Proovige vajutada teleri toitenuppu. Kui midagi ei juhtu, võtke ühendust Sony toega.

Kust leida varuosi?

Varuosad on saadaval Sony volitatud edasimüüjate juures 7 aastat pärast tootmise lõppu. Remondikeskuse leidmiseks külastage Sony ametlikku veebisaiti.

KASUTUSJUHEND LCDXR-65A80L SONY

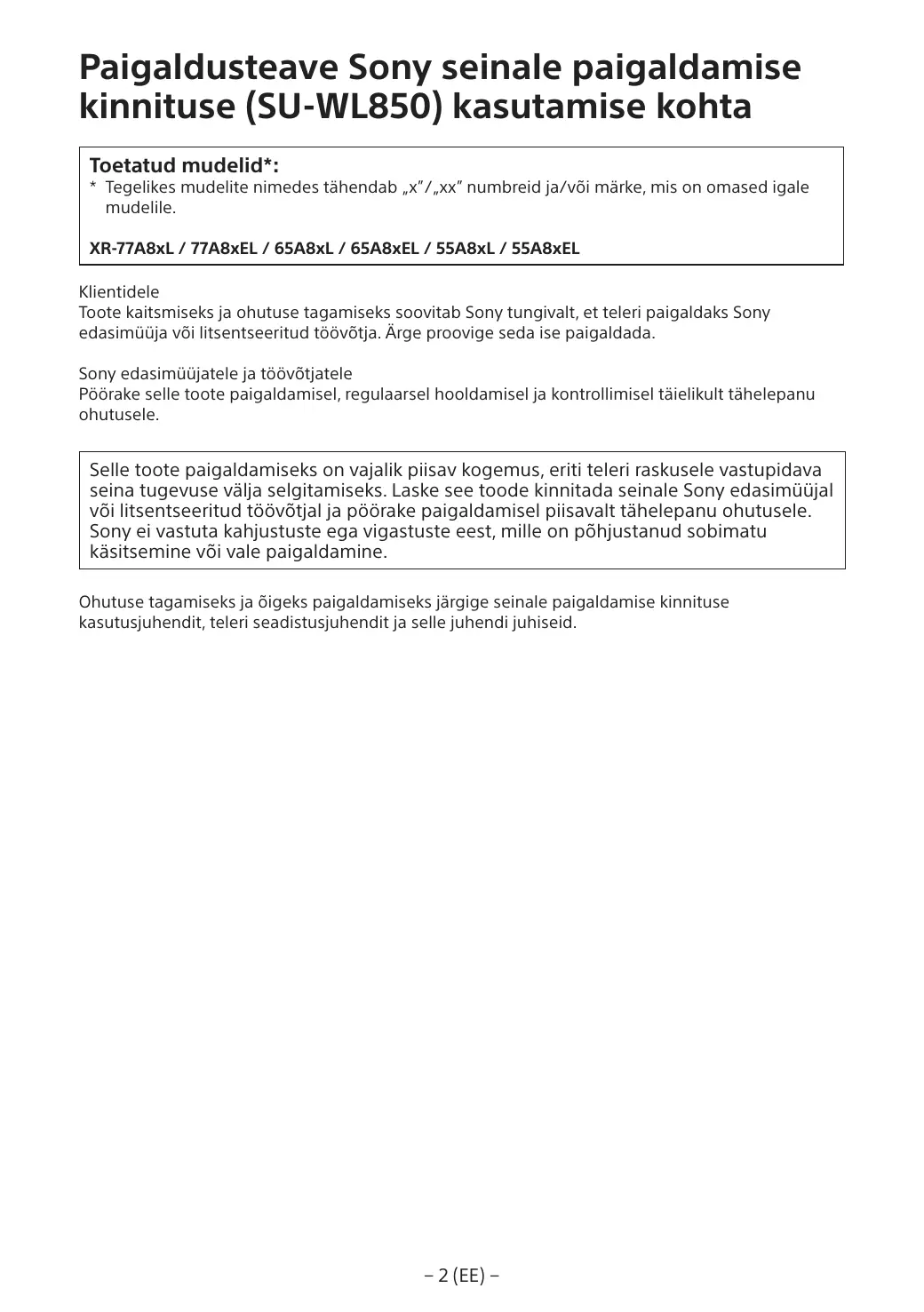

Paigaldusteave Sony seinale paigaldamise kinnituse (SU-WL850) kasutamise kohta

Toetatud mudelid*:

• Tegelikes mudelite nimedes tähendab „x“/„xx“ numbreid ja/või märke, mis on omased igale mudelile.

XR-77A8xL / 77A8xEL / 65A8xL / 65A8xEL / 55A8xL / 55A8xEL

Klientidele

Toote kaitsmiseks ja ohutuse tagamiseks soovitab Sony tungivalt, et teleri paigaldaks Sony edasimüüja või litsentseeritud töövõtja. Ärge proovige seda ise paigaldada.

Sony edasimüüjatele ja töövõtjatele

Pöörake selle toote paigaldamisel, regulaarsel hooldamisel ja kontrollimisel täielikult tähelepanu ohutusele.

Selle toote paigaldamiseks on vajalik piisav kogemus, eriti teleri raskusele vastupidava seina tugevuse välja selgitamiseks. Laske see toode kinnitada seinale Sony edasimüüjal või litsentseeritud töövõtjal ja pöörake paigaldamisel piisavalt tähelepanu ohutusele. Sony ei vastuta kahjustuste ega vigastuste eest, mille on põhjustanud sobimatu käsitsemine või vale paigaldamine.

Ohutuse tagamiseks ja õigeks paigaldamiseks järgige seinale paigaldamise kinnituse kasutusjuhendit, teleri seadistusjuhendit ja selle juhendi juhiseid.

Seinale paigaldamise kinnitus

Ohutusest

Täname teid selle toote soetamise eest.

Klientidele

Teleri paigaldamine seinale

HOIATUS

NÕUTAV ON ASJATUNDLIK PAIGALDUS!

Seda toodet tohib paigaldada vaid professionaalne paigaldaja, kelle väljaõpe võimaldab hinnata, kas sein on teleri kaalu jaoks piisavalt tugev. Kui seda ei fikseerita paigaldamisel nõuetekohaselt, võib teler kukkuda ja põhjustada raskeid vigastusi. Sony ei ole vastutav mis tahes kahjustuste või vigastuste eest, mis on tingitud nõuetele mittevastavast käsitsemisest või paigaldamisest või ettenähtust erineva toote paigaldamisest. See ei mõjuta teie seadusjärgseid õigusi (kui neid on).

Sony edasimüüjatele

Käesoleva toote paigaldamine eeldab piisavat asjatundlikkust. Lugege käesolev kasutusjuhend hoolikalt läbi, et tagada ohutu paigaldus. Sony ei vastuta kahjustuste või vigastuste eest, mis on tingitud toote valest kasutamisest või ebakorrektsest paigaldusest. Andke see juhend pärast paigalduse lõpetamist kliendile.

Käesolev kasutusjuhend tutvustab toote õiget kasutamist ja olulisi ettevaatusabinõusid õnnetuste vältimiseks. Teie kohus on lugeda hoolikalt kõiki selles kasutusjuhendis sisalduvaid juhiseid, teha need endale selgeks ning neid järgida. Selle juhendi eiramisega võivad kaasneda rasked kehavigastused või varakahju ning see võib tühistada garantii. Säilitage juhend edaspidiseks kasutamiseks.

Sony toodete loomisel on lähtutud ohutusest. Toodete vale kasutamine võib tekitada tõsiseid vigastusi tulekahju, elektrilöögi, toote ümberminemise või kukkumise tagajärjel. Nimetatud õnnetuste vältimiseks tuleb järgida ohutusabinõusid.

ETTEVAATUST

Sobivad tooted

See seinale paigaldamise kinnitus on mõeldud kasutamiseks koos kindlate teleritega. Telerite puhul vaadake nende teatmikku, et kontrollida, kas seinale paigaldamise kinnitust saab nendega kasutada.

Klientidele

HOIATUS

Järgmiste ettevaatusabinõude eiramine võib põhjustada tõsiseid vigastusi või surma tulekahju, elektrilöögi, toote ümberminemise või kukkumise tagajärjel.

Laske paigaldamine teostada litsentsitud töövõtjatel ja hoidke väikesed lapsed paigaldustöödest eemal.

Seinale paigaldamise kinnituse või teleri vale paigaldamine võib põhjustada järgmisi õnnetusi. Laske paigaldus teostada litsentsitud töövõtjatel.

Teler võib kukkuda ja tekitada tõsise vigastuse, nt verevalumi või luumurru. Kui seinale paigaldamise kinnitus paigaldatakse ebastabiilsele, ebatasasele või põrandaga mittevertikaalsele seinale, võib seade kukkuda ja tekitada vigastusi või varalist kahju. Seina kandevõime peab olema teleri kaalust vähemalt kuus korda suurem. (Vaadake teleri teatmikust selle raskust.) Kui seinale paigaldamise kinnitus ei ole paigaldatud piisavalt tugevalt, võib seade kukkuda ja tekitada vigastusi või varalist kahju.

Laske teleri liigutamist või eemaldamist teostada litsentsitud töövõtjatel.

Kui telerit transpordivad või eemaldavad seinalt mittelitsentsitud töövõtjad, võib teler kukkuda ja tekitada vigastusi või varalist kahju. Suure teleri transportimiseks on vaja vähemalt kahte inimest (189,3 cm / 75 tolli) ja suurema teleri korral vähemalt kolme inimest (v.a Egyptus). Suure teleri transportimiseks on vaja vähemalt kahte inimest (75 tolli (189,3 cm)) ja suurema teleri korral vähemalt kolme inimest (ainult Egyptus).

Ärge eemaldage pärast teleri paigaldamist kruvisid vms.

Ärge tehke seinale paigaldamise kinnituse osadele muudatusi.

Paigaldage seinakinnitusele ainult selleks ettenähtud tooteid.

See seinale paigaldamise kinnitus on mõeldud kasutamiseks ainult kindlate toodetega. Muude seadmete paigaldamisel võib seinakinnitus kukkuda või puruneda ja tekitada vigastusi või varalist kahju.

Ärge asetage seinale paigaldamise kinnitusele telerist suuremat koormust.

Ärge raputage telerit vasakule/paremale ega üles/alla.

• Olge ettevaatlik, et sõrmed ei jääks seinale paigaldamise kinnituse käsitsemisel või teleri pööramisel kuhugi vahele. Telerikomplekti pööramisel olge ettevaatlik ja jälgige, et te ei lööks vastu lähedalolevaid inimesi.
• Pange kasutamata jäänud osad edasiseks kasutamiseks kindlasti turvalisse kohta hoiule. Hoidke lastele kättesaamatus kohas.

Ärge rakendage toote puhastamisel või hooldamisel liigset jõudu.

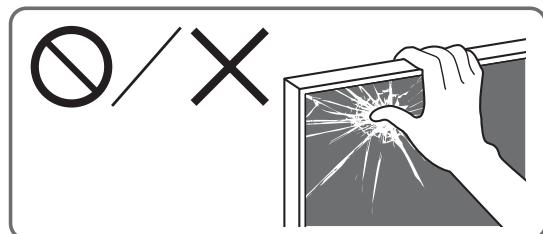

Ärge rakendage teleri pealmisele küljele liigset jõudu. Seda tehes võib teler kukkuda ja tekitada vigastusi või varalist kahju.

Ärge asetage toodet meditsiiniseadmete lähedusse.

Toode ja selle tarvikud sisaldavad magneteid, mis võivad häirida südamerütmureid, vesipea raviks kasutatavaid programmeeritavaid šunte või muid meditsiiniseadmeid. Ärge asetage toodet selliseid meditsiiniseadmeid kasutavate isikute lähedusse. Kui kasutate mõnda sellist meditsiiniseadet, pidage enne selle toote kasutamist nõu oma arstiga.

Hoidke toodet lastele ja järelevalvet vajavatele täiskasvanutele kättesaamatus kohas.

Toode ja selle tarvikud sisaldavad magneteid, mille allaneelamine võib põhjustada raskeid kehavigastusi (lämbumisoht või soolestiku vigastused). Magneti allaneelamise korral pidage viivitamatult nõu arstiga.

Ettevaatusabinõud

Teleri pikaajalisel kasutamisel seinale paigaldamise kinnitusele paigaldatuna võib teleri taga või selle kohal olev sein värvi muuta või tapeet lahti tulla, olenevalt seina materjalist. - Seinale paigaldamise kinnituse seinalt eemaldamisel pärast selle paigaldamist jäävad alles kruviaugud. - Ärge kasutage seinale paigaldamise kinnitust kohas, kus see puutub kokku mehaaniliste vibratsioonidega.

Seinale paigaldamise kinnituse paigaldamine

Sony edasimüüjatele

HOIATUS

Järgmised suunised on mõeldud ainult Sony edasimüüjatele. Lugege läbi eelnevalt kirjeldatud ettevaatusabinõud ja pöörake toote paigaldamisel, hooldamisel ja kontrollimisel erilist tähelepanu ohutusele.

Ärge paigaldage seinale paigaldamise kinnitust seinale, kus teleri nurgad või küljed eenduvad seinast.

Ärge paigaldage seinale paigaldamise kinnitust seinale, nt pilariile, kus teleri nurgad või küljed eenduvad seinast. Teleri eenduva nurga või külje vastu põrkumine võib tekitada vigastusi või varalist kahju.

Ärge paigaldage telerit õhukonditsioneeri alla või selle kohale.

Teleri pikaajaline kokkupuude õhukonditsioneerist tuleva õhuvoolu või sellest lekkiva veega võib tekitada tulekahju või elektrilöögi või põhjustada teleri rikke.

Paigaldage seinale paigaldamise kinnitus tugevalt seinale, järgides käesoleva kasutusjuhendi suuniseid.

Kui mõni kruvi on halvasti kinnitatud või kukub välja, võib seinale paigaldamise kinnitus kukkuda ja tekitada vigastusi või varalist kahju. Kasutage seina materjalile sobivaid kruvisid ja paigaldage seade tugevalt, kasutades nelja 8 mm (või samaväärse) läbimõõduga kruvi.

Veenduge, et kasutate kaasasolevaid kruvisid ja kinnitusdetaile õigesti vastavalt käesoleva kasutusjuhendi suunistele. Kinnitusvahendite asendamisel võib teler kukkuda ja põhjustada kellelegi kehavigastuse või teleri kahjustusi.

Pange seinakinnitus õigesti kokku vastavalt käesoleva kasutusjuhendi suunistele.

Kui mõni kruvi on halvasti kinnitatud või kukub välja, võib teler kukkuda ja tekitada vigastusi või kahjustada telerit.

Keerake kruvid tugevalt kinni ettenähtud kohtades.

Vastasel korral võib teler kukkuda ja põhjustada kellelegi kehavigastuse või teleri kahjustusi.

Veenduge, et teler ei saaks paigaldamise ajal põrutada.

Vastasel korral võib teler kukkuda ja tekitada vigastuse.

Pärast teleri nõuetekohast paigaldamist veenduge, et kaablid on paigaldatud ohutult.

Kaablitesse takerdumine võib tekitada vigastuse või kahjustada telerit.

Vältige vahelduvvoolu toitekaabli või ühenduskaabli muljumist.

Kui vahelduvvoolu toitekaabel või ühenduskaabel on seinakinnituse ja teleri vahele surutud või neid on jõuga väänatud, võivad kaablisisesed elektrijuhtmed tekitada lühise või põhjustada elektrikatkestuse. See võib põhjustada tulekahju või elektrilöögi.

Seinale paigaldamise kinnituse seinale kinnitamiseks ettenähtud kruvid ei kuulu komplekti.

Kasutage seinale paigaldamise kinnituse paigaldamisel seina materjalile ja konstruktsioonile vastavaid kruvisid.

Enne alustamist

• Käesolevas juhendis olevad teleri illustratsioonid on näited, mida kasutatakse töö selgitamiseks. Seetõttu võivad illustratsioonid teie tegelikust telerist erineda.

Millest teie sein tehtud on?

Esiteks kontrollige seina tüüpi, millele kavatsete teleri paigutada.

Karkassiga kipssein

Ettevaatusabinõud

• Maksimaalne kipsseina paksus: 16 mm. Veenduge, et sisemise puittala suurus oleks vähemalt 51 mm × 102 mm (tavaline) või 38 mm × 89 mm (nimimõõde).
• Hoidke kinnitusdetailide vahel vähemalt 406 mm laiune vahe.

Kõva betoon või betoonplokk

Ettevaatusabinõud

• Paigaldage seinale paigaldamise kinnitus otse kõva betoonseina peale. Veenduge, et betoonseina paksus oleks vähemalt 203 mm. Veenduge, et iga betoonploki suurus oleks vähemalt 203 mm × 203 mm × 406 mm.

Osade kontroll

Komplektis SU-WL850-ga

Veenduge, et kõik osad on olemas.

WM1 (×1)	WM2 (×1)	WM3 (×4)
M6 (×4)	WT1 (×6)

Komplektisteleri

Seinale paigaldamise ühendus

VS (×4)*

• Ainult teatud piirkondade/riikide/mudelite jaoks.

Ettevalmistus

• Enne paigaldamist võtke välja ja hoidke käepärast teleri teatmik ja seadistusjuhend.
• Määrake kindlaks teleri paigalduskoht.
• Valmistage ette neli 8 mm läbimõõduga kruvi ja neli korralikku seibi (pole komplektis). Valige seina materjaliga sobivad kruvid.
• Valmistage ette järgmised tööriistad:

*1	5,5 mm 10 mm
*2		1,5 N·m {15 kgf·cm}	*3
	*2 (x4)	*4 (x4) 8 mm × 60 mm	*4 (x4)

*1 Ainult karkassiga kipsseinale

2 Ainult kõvale betoonile või betoonplokile 3 Olenevalt mudelist *4 Olge kruvide ja seibide valimisel tähelepanelik

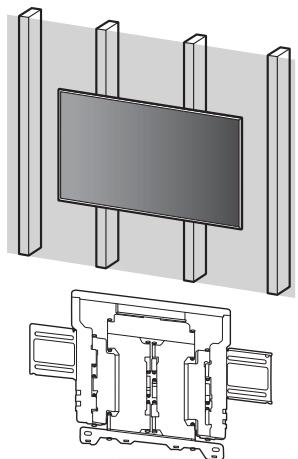

A Seinale paigaldamise kinnituse kinnitamine karkassiga kipsseinale

WM1

Seinale paigaldamise kinnituse paigaldamine seinale

1 Tehke kindlaks paigalduskoht.

Veenduge, et seinal oleks teleri jaoks piisavalt ruumi ja see suudaks kanda vähemalt kuuekordset teleri raskust.

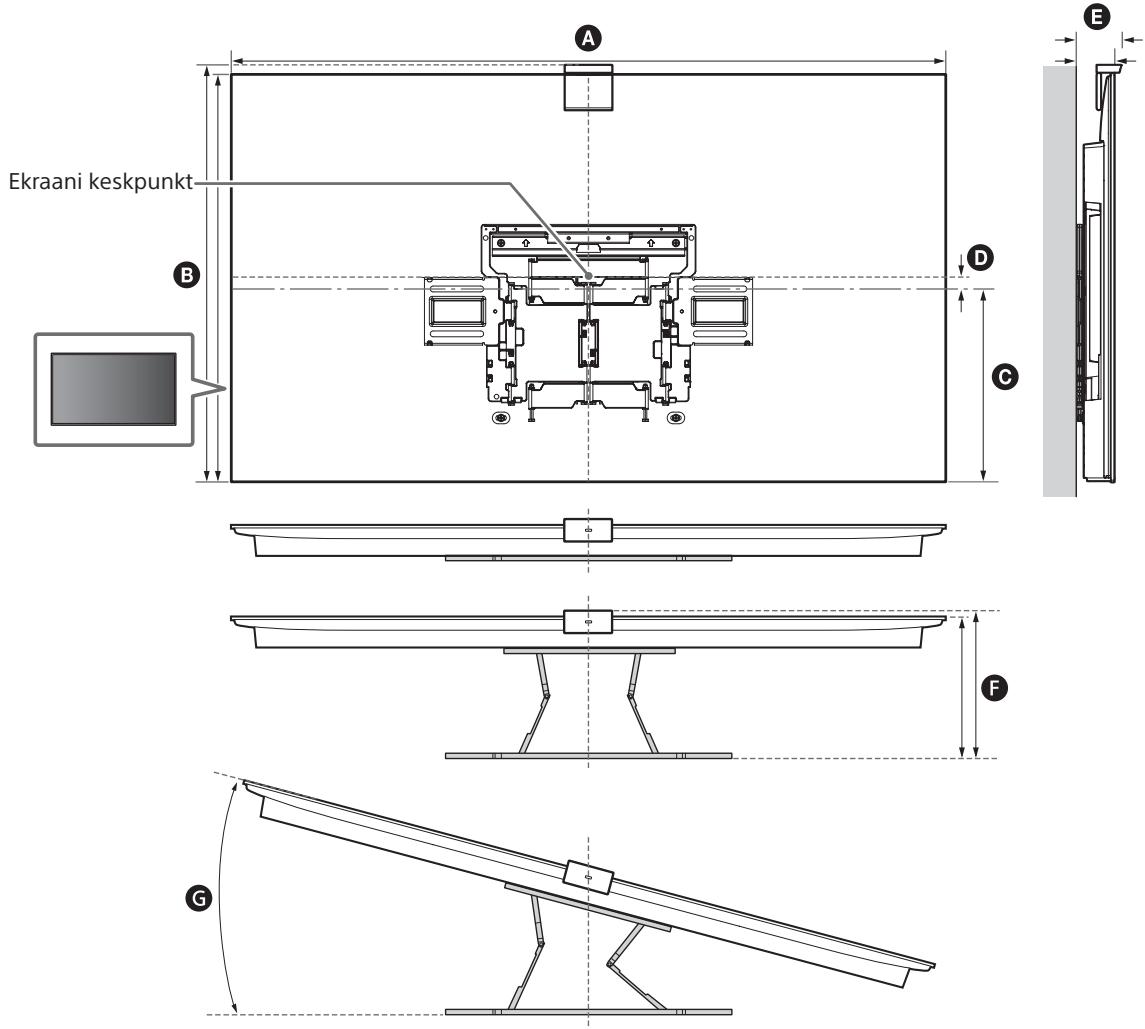

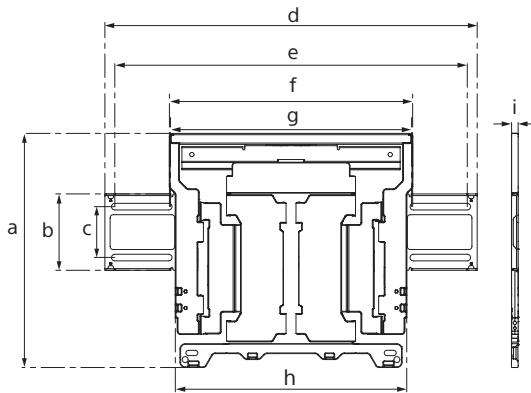

Vt jaotist „Seinale paigaldamise kinnituse seinale paigaldamise mõõtmed" lk 18. - Vaadake teleri raskust oma teleri teatmikust.

Märkus.

Kui teler on seinale paigaldatud, kaldub teleri ülemine osa vähesel määral ettepoole. - Soovitame teleri paigutust kontrollida selle vaatamiskohast.

2

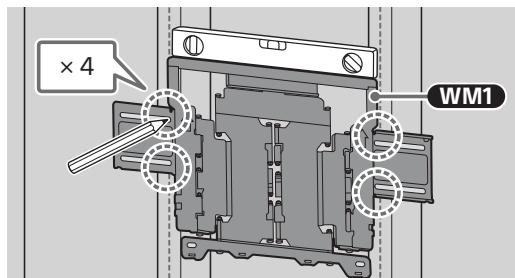

3 Joondage WM1 seina külge ja tehke neli taladega joondatud märki.

Märkus.

• Kontrollige loodi abil, kas WM1 on loodis.

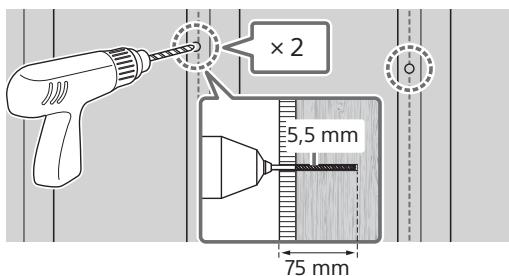

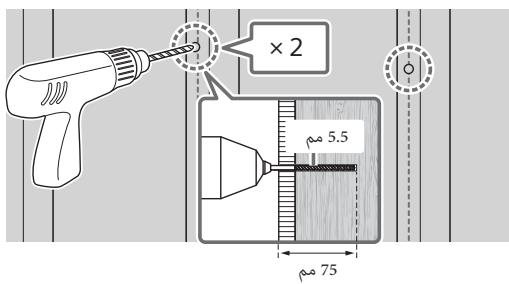

4 Puurige märkidele ülemised juhtaugud.

Veenduge, et seina puuritavate aukude asukoht oleks piisavalt tugev, et kanda vähemalt kuuekordset teleri raskust.

Märkus.

• Juhtaugud tuleb puurida 75 mm sügavusele, kasutades 5,5 mm läbimõõduga puuriotsakut.

5 Kasutage WM1 seinale paigaldamiseks sobivaid kruvisid (pole komplektis) ja seibe (pole komplektis).

Märkus.

• Kontrollige loodi abil, kas WM1 on loodis.

Ettevaatust!

• Ärge pingutage üleliia puidust kruvisid 8mm × 60mm . Vale pingutamine võib vähendada puidust kruvide 8mm × 60mm hoidejõudu.

6 Puurige märkidele alumised juhtaugud. (Puurimisjuhiste saamiseks pöörduge punkti 4.)

7 Paigaldage aukudesse sobivad kruvid ja seibid.

Markus.

• Kontrollige loodi abil, kas WM1 on loodis.

8 Tõmmake raami tugi lõpuni välja.

Ettevalmistus teleri paigaldamiseks

Markus.

• Hoidke eemaldatud kruvisid ja kasutamata osi kindlas lastele kättesaamatus kohas.

Teleri paigaldamine otse karbistseinale*

• Ainult teatud piirkondade/riikide/mudelite jaoks.

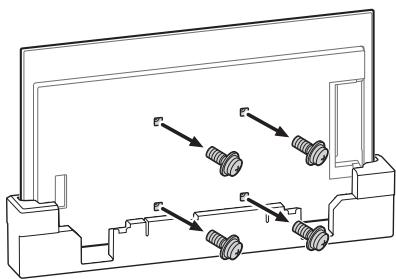

1 Eemaldage teleri tagaküljelt kruvid.

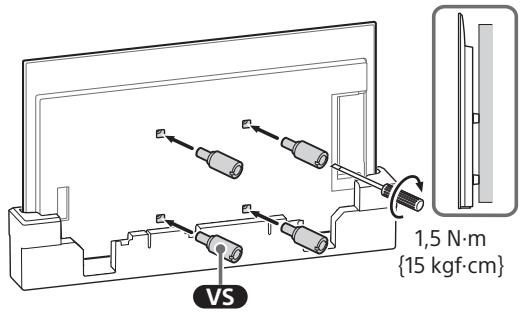

2 Kinnitage seinale paigaldamise ühendus VS (kuulub telerikomplekti) teleri tagaküljele (et see püsiks seinaga paralleelne).

Markus.

• Kinnitage seinale paigaldamise ühendus VS kindlalt teleri külge. Kasutage seinale paigaldamise ühenduse VS kinnitamiseks miinuskruvikeerajat. Muu töövahendi kasutamisel võite seinale paigaldamise ühenduse VS kinnitamisel kasutada liiga suurt jõudu ja telerit kahjustada.

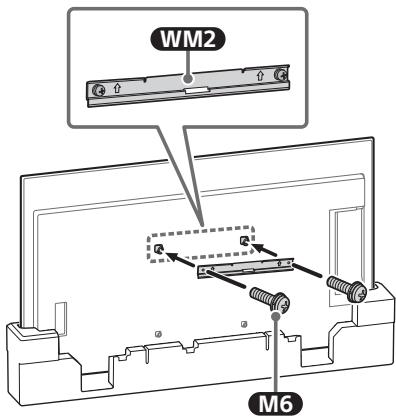

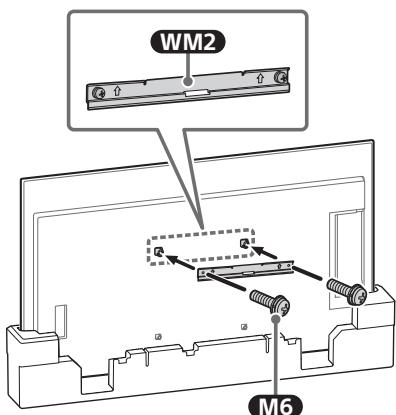

3 Kinnitage WM2 teleri külge, kasutades M6.

Teleri paigaldamine lauapealselt aluselt seinale

1 Eemaldage terminali kate.

2 Eemaldage teleri tagaküljelt kruvid.

3 Kinnitage seinale paigaldamise ühendus VS (kuulub teleri komplekti) teleri tagaküljele (et see püsiks seinaga paralleelne).

Märkus.

• Kinnitage seinale paigaldamise ühendus VS kindlalt teleri külge. Kasutage seinale paigaldamise ühenduse VS kinnitamiseks minikruvikeerajat. Muu töövahendi kasutamisel võite seinale paigaldamise ühenduse VS kinnitamisel kasutada liiga suurt jõudu ja telerit kahjustada.

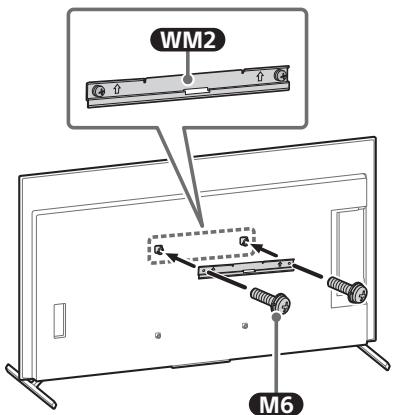

4 Kinnitage WM2 teleri külge, kasutades M6.

5 Eemaldage lauapealne alus telerilt.

• Eemaldage korraga üks lauapealse aluse pool. Hoidke mõlema käega lauapealsest alusest kindlalt kinni, samal ajal kui keegi teine telerit õhku tõstab.

• Korrake eelmist etappi ja eemaldage aluse teine pool.

Märkus.

• Kolm või enam inimest peavad eemaldama lauapealse aluse.
• Ärge kasutage lauapealse aluse eemaldamisel telerist liigset jõudu, sest selle tulemusel võib teler kukkuda ning põhjustada inimvigastusi või teleri füüsilisi kahjustusi.
• Teleri kahjustuste vältimiseks käsitsege lauapealset alust ettevaatlikult.
• Olge ettevaatlik, kui tõstate lauapealse aluse eemaldamisel telerit, kuna lauapealne alus võib ümber kukkuda ja põhjustada kehavigastusi.
• Olge ettevaatlik, kui eemaldate telerilt lauapealse aluse, et see ei saaks ümber kukkuda ja kahjustada teleri aluseks olevat pinda.

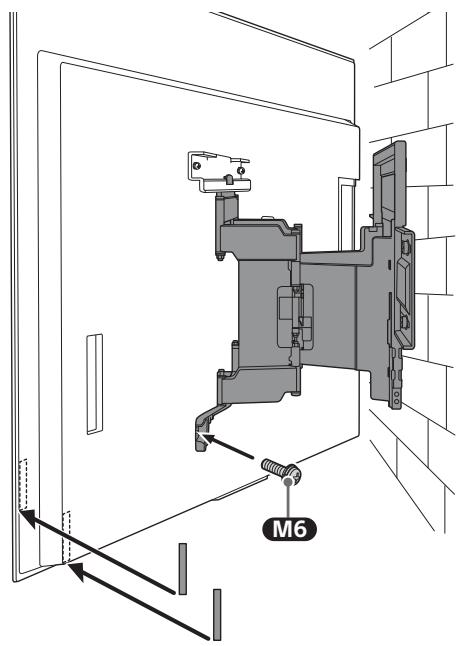

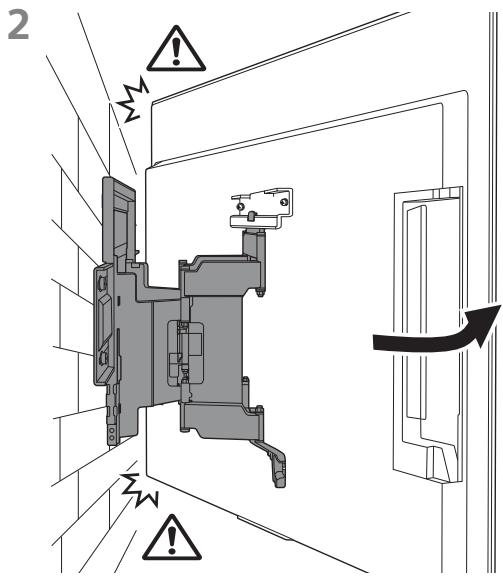

Teleri paigaldamine seinale

3 Kruvigeseinale paigaldamise kinnituse vasak- ja parempool sisse, kasutades M6 ja kinnitage WM3.

Markus.

• Ärge kinnitage WM3-e siltidele.

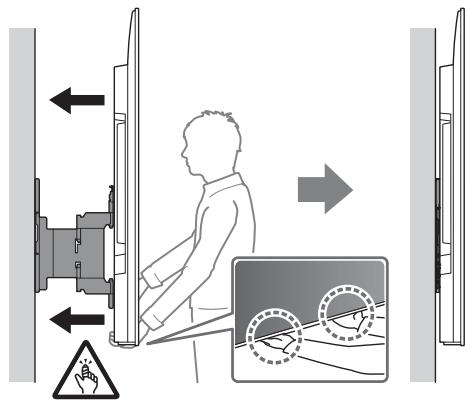

5 Hoidke teleri liigutamisel seda korralikult põhjast kinni.

Markus.

• Olenevalt kinnitatud kaablite tüübist ja arvust ei pruugi telerit olla võimalik seina lähedale liigutada. See ei ole rike.

HOIATUS

• Suure teleri transportimiseks on vaja vähemalt kahte inimest (189,3 cm (75 tolli) ja suurema teleri korral vähemalt kolme inimest) (v.a Egyptus). Suure teleri transportimiseks on vaja vähemalt kahte inimest (75 tolli (189,3 cm) ja suurema teleri korral vähemalt kolme inimest) (ainult Egyptus).

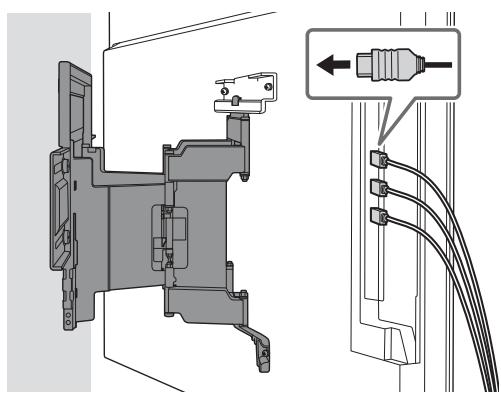

Kontrollige järgmist.

Toite- ja ühenduskaablid ei ole väändunud ega kokku surutud.

HOIATUS

Vahelduvvoolu toitekaabli jms paigaldamine valesse kohta võib põhjustada lühise tagajärjel elektrilöögi või tulekahju. Teostage paigaldusjärgne kontroll, et tagada ohutus.

Mu teave

Teleri seinalt eemaldamisel järgige eelpool kirjeldatud paigaldustoimingut vastupidises järjekorras.

HOIATUS

• Suure teleri transportimiseks on vaja vähemalt kahte inimest (189,3 cm (75 tolli) ja suurema teleri korral vähemalt kolme inimest) (v.a Egyptus). Suure teleri transportimiseks on vaja vähemalt kahte inimest (75 tolli (189,3 cm) ja suurema teleri korral vähemalt kolme inimest) (ainult Egyptus).

B Seinale paigaldamise kinnituse paigaldamine kõvale betoonile või betoonplokile

Seinale paigaldamise kinnituse paigaldamine seinale

1 Tehke kindlaks paigalduskoht.

Veenduge, et seinal oleks teleri jaoks piisavalt ruumi ja see suudaks kanda vähemalt kuuekordset teleri raskust.

Vt jaotist „Seinale paigaldamise kinnituse seinale paigaldamise mõõtmed" lk 18. - Vaadake teleri raskust oma teleri teatmikust.

Märkus.

Kui teler on seinale paigaldatud, kaldub teleri ülemine osa vähesel määral ettepoole. - Soovitame teleri paigutust kontrollida selle vaatamiskohast.

2 Joondage WM1 seina külge ja tehke neli märki.

Märkus.

• Kontrollige loodi abil, kas WM1 on loodis.

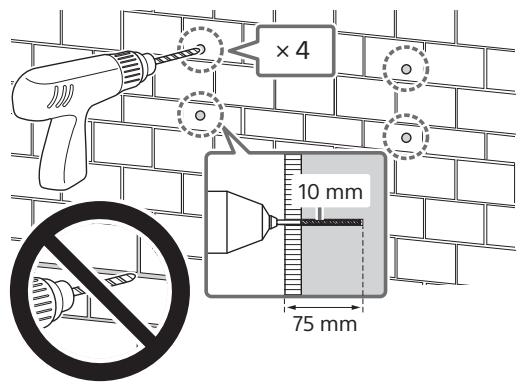

3 Puurige tähistatud kohtadesse abiaugud.

Veenduge, et seina puuritavate aukude asukoht oleks piisavalt tugev, et kanda vähemalt kuuekordset teleri raskust.

Märkus.

• Juhtaugud tuleb puurida 75 mm sügavusele, kasutades 10 mm läbimõõduga puuriotsakut.

5 Kasutage WM1 seinale paigaldamiseks sobivaid kruvisid (pole komplektis) ja seibe (pole komplektis).

Märkus.

• Kontrollige loodi abil, kas WM1 on loodi.

Ettevaatust!

• Ärge pingutage üleliia puidust kruvisid 8 mm × 60 mm. Vale pingutamine võib vähendada puidust kruvide 8 mm × 60 mm hoidejõudu.

6 Tõmmake raami tugi lõpuni välja.

Ettevalmistus teleri paigaldamiseks

Märkus.

• Hoidke eemaldatud kruvisid ja kasutamata osasid kindlas lastele kättesaamatus kohas.

Teleri paigaldamine otse karbist seinale*

• Ainult teatud piirkondade/riikide/mudelite jaoks. 1 Eemaldage teleri tagaküljelt kruvid.

2 Kinnitage seinale paigaldamise ühendus VS (kuulub teleri komplekti) teleri tagaküljele (et see püsiks seinaga paralleelne).

Märkus.

• Kinnitage seinale paigaldamise ühendus VS kindlalt teleri külge. Kasutage seinale paigaldamise ühenduse VS kinnitamiseks minikruvikeerajat. Muu töövahendi kasutamisel võite seinale paigaldamise ühenduse VS kinnitamisel kasutada liiga suurt jõudu ja telerit kahjustada.

3 Kinnitage WM2 teleri külge, kasutades M6.

Teleri paigaldamine lauapealselt aluselt seinale

1 Eemaldage terminali kate.

2 Eemaldage teleri tagaküljelt kruvid.

3 Kinnitage seinale paigaldamise ühendus VS (kuulub teleri komplekti) teleri tagaküljele (et see püsiks seinaga paralleelne).

Märkus.

• Kinnitage seinale paigaldamise ühendus VS kindlalt teleri külge. Kasutage seinale paigaldamise ühenduse VS kinnitamiseks minikruvikeerajat. Muu töövahendi kasutamisel võite seinale paigaldamise ühenduse VS kinnitamisel kasutada liiga suurt jõudu ja telerit kahjustada.

4 Kinnitage WM2 teleri külge, kasutades M6.

5 Eemaldage lauapealne alus telerilt.

• Eemaldage korraga üks lauapealse aluse pool. Hoidke mõlema käega lauapealsest alusest kindlalt kinni, samal ajal kui keegi teine telerit õhku tõstab.

• Korrake eelmist etappi ja eemaldage aluse teine pool.

Märkus.

• Kolm või enam inimest peavad eemaldama lauapealse aluse.
• Arge kasutage lauapealse aluse eemaldamisel telerist liigset jõudu, sest selle tulemusel võib teler kukkuda ning põhjustada inimvigastusi või teleri füüsilisi kahjustusi.
• Teleri kahjustuste vältimiseks käsitsege lauapealset alust ettevaatlikult.
• Olge ettevaatlik, kui tõstate lauapealse aluse eemaldamisel telerit, kuna lauapealne alus võib ümber kukkuda ja põhjustada kehavigastusi.
• Olge ettevaatlik, kui eemaldate telerilt lauapealse aluse, et see ei saaks ümber kukkuda ja kahjustada teleri aluseks olevat pinda.

Teleri paigaldamine seinale

3 Kruvige seinale paigaldamise kinnitus vasak- ja parempoolsetesse, kasutades M6 ja kinnitage WM3.

Märkus. - Ärge kinnitage WM3 -e siltidele.

5 Hoidke teleri liigutamisel seda korralikult põhjast kinni. Märkus. - Olenevalt kinnitatud kaablite tüübist ja arvust ei pruugi telerit olla võimalik seina lähedale liigutada. See ei ole rike.

HOIATUS

• Suure teleri transportimiseks on vaja vähemalt kahte inimest (189,3 cm (75 tolli) ja suurema teleri korral vähemalt kolme inimest) (v.a Egyptus). Suure teleri transportimiseks on vaja vähemalt kahte inimest (75 tolli (189,3 cm) ja suurema teleri korral vähemalt kolme inimest) (ainult Egyptus).

Kontrollige järgmist.

Toite- ja ühenduskaablid ei ole väändunud ega kokku surutud.

HOIATUS

Vahelduvvoolu toitekaabli jms paigaldamine valesse kohta võib põhjustada lühise tagajärjel elektrilöögi või tulekahju. Teostage paigaldusjärgne kontroll, et tagada ohutus.

Muu teave

Teleri seinalt eemaldamisel järgige eelpool kirjeldatud paigaldustoimingut vastupidises järjekorras.

HOIATUS

• Suure teleri transportimiseks on vaja vähemalt kahte inimest (189,3 cm (75 tolli) ja suurema teleri korral vähemalt kolme inimest) (v.a Egyptus). Suure teleri transportimiseks on vaja vähemalt kahte inimest (75 tolli (189,3 cm) ja suurema teleri korral vähemalt kolme inimest) (ainult Egyptus).

Tehnilised andmed

WM1

Mõõtmed: (umbes) [mm]

Sõltuvalt paigaldusest võivad tabelis olevad arvud vähesel määral erineda.

Koos kaameraga (mm)

Mudeli nimi	A	B	C	D	E	F*	G* (°)
XR-77A8xEL	1722	1013	340	165	78	281	15
XR-65A8xEL	1448	851	342	82	77	281	18
XR-55A8xEL	1227	727	342	20	77	281	19

• (Umbes)

Ilma kaamerata (mm)

Mudeli nimi	A	B	C	D	E	F*	G* (°)
XR-77A8xL	1722	998	340	165	66	269	15
XR-65A8xL	1448	836	342	82	66	269	18
XR-55A8xL	1227	712	342	20	66	269	19

• (Umbes)

1*	3*	4*	5*	6*
∅ 1.5 {∅,∅,∅,∅,∅,∅,∅,∅,∅,∅,∅,∅,∅,∅,∅,∅,∅,∅,∅,∅,∅,∅,∅,∅,∅,∅,∅,∅,∅,∅,∅,∅,∅,∅,∅,∅,∅,∅,∅,∅,∅,∅,∅,∅,∅,∅,∅,∅,∅,∅,∅}	∅ 1.5 {∅,∅,∅,∅,∅,∅,∅,∅,∅,∅,∅,∅,∅,∅,∅,∅,∅,∅,∅,∅,∅,∅,∅,∅,∅,∅,∅,∅,∅,∅,∅,∅,∅,∅,∅,∅,∅,∅,∅,∅,∅,∅,∅,∅,∅,∅ ∅ (×4)	∅ 2*	∅ (×4)	∅ (×4)

14

4 80 g bll Wm1

.

四边形

jWMMJoaStuJJyIyIySuaaia

aalll jka aagaaa aalll aalll aalll aalll aalll aalll aalll aalll aalll aalll aalll aalll aalll aalll aalll aalll aalll aalll aalll aalll aalll aalll aalll aalll aalll aalll aalll aalll aalll aalll aalll aalll aalll aalll

四边形

jbaa aai plaa 75 gas yylll lalll

.5.5

2

A

Joloo 20 abdol

WM1

3

4
