ПАЙДАЛАНУШЫ НҰСҚАУЛЫҒЫ LCDXR-65A80L SONY

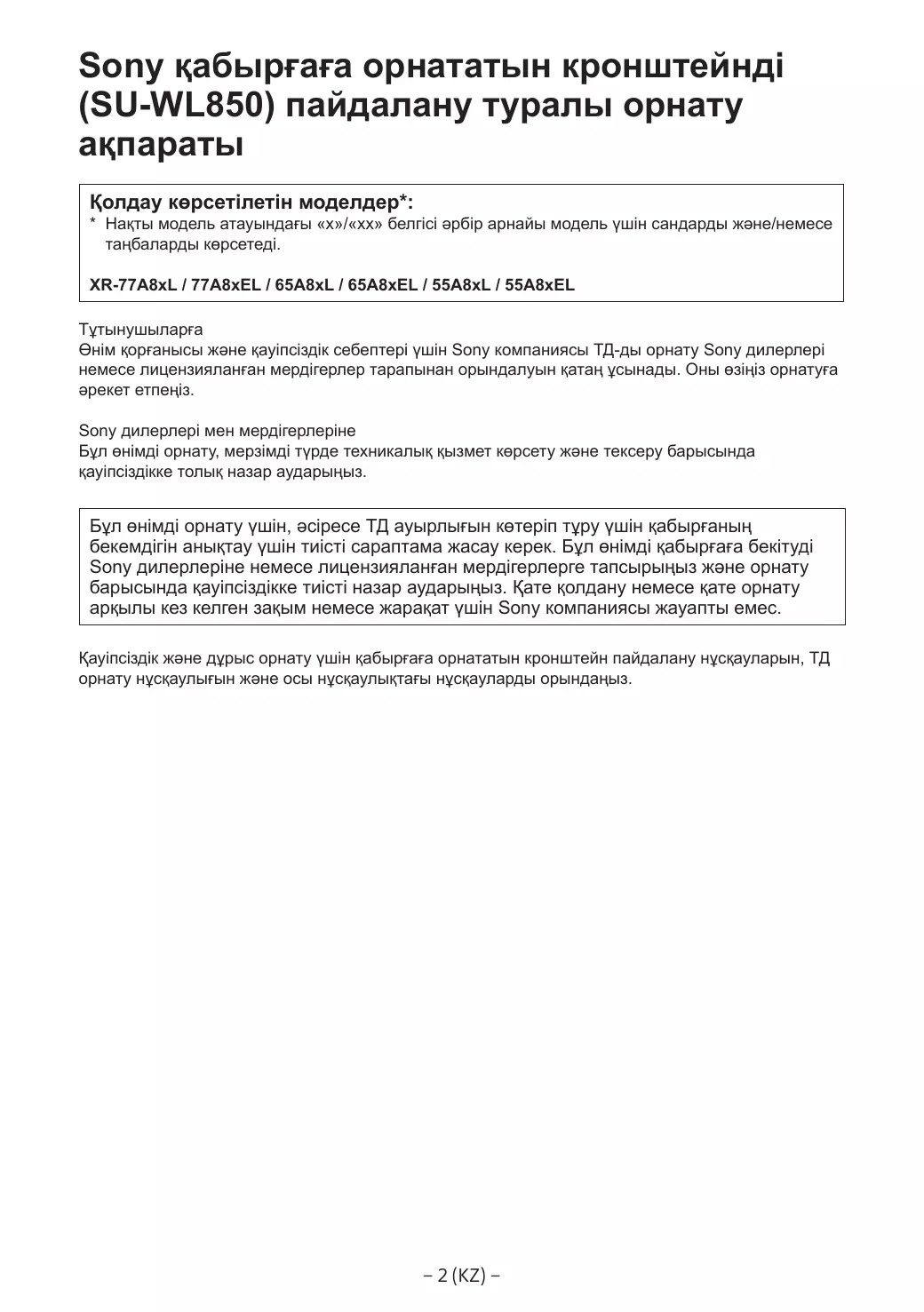

• (Približ.) − 18 (HR) − Sony қабырғаға орнататын кронштейнді (SU-WL850) пайдалану туралы орнату Қолдау көрсетілетін моделдер*:

• Нақты модель атауындағы «x»/«xx» белгісі əрбір арнайы модель үшін сандарды жəне/немесе таңбаларды көрсетеді. XR-77A8xL / 77A8xEL / 65A8xL / 65A8xEL / 55A8xL / 55A8xEL Тұтынушыларға Өнім қорғанысы жəне қауіпсіздік себептері үшін Sony компаниясы ТД-ды орнату Sony дилерлері немесе лицензияланған мердігерлер тарапынан орындалуын қатаң ұсынады. Оны өзіңіз орнатуға əрекет етпеңіз. Sony дилерлері мен мердігерлеріне Бұл өнімді орнату, мерзімді түрде техникалық қызмет көрсету жəне тексеру барысында қауіпсіздікке толық назар аударыңыз. Бұл өнімді орнату үшін, əсіресе ТД ауырлығын көтеріп тұру үшін қабырғаның бекемдігін анықтау үшін тиісті сараптама жасау керек. Бұл өнімді қабырғаға бекітуді Sony дилерлеріне немесе лицензияланған мердігерлерге тапсырыңыз жəне орнату барысында қауіпсіздікке тиісті назар аударыңыз. Қате қолдану немесе қате орнату арқылы кез келген зақым немесе жарақат үшін Sony компаниясы жауапты емес. Қауіпсіздік жəне дұрыс орнату үшін қабырғаға орнататын кронштейн пайдалану нұсқауларын, ТД орнату нұсқаулығын жəне осы нұсқаулықтағы нұсқауларды орындаңыз. − 2 (KZ) − Қабырғаға орнататын Қауіпсіздік туралы Осы өнімді сатып алғаныңыз үшін рақмет. Тұтынушыларға Теледидарды қабырғаға бекіту

КӘСІБИ ТҮРДЕ ОРНАТЫЛУЫ КЕРЕК Бұл өнімді тек қабырғаның теледидар салмағына шыдамдылығын анықтауға жаттықтырылған кəсіби орнатқыш орнатуы керек. Егер орнату барысында дұрыс бекітілмесе, теледидар құлап, едəуір жарақаттауы мүмкін. Sony компаниясы дұрыс пайдаланбау, дұрыс орнатпау немесе көрсетілген өнімнен басқасын пайдалану салдарынан туындайтын кез келген зақым немесе жарақат үшін жауапты болмайды. Заңды құқығыңыз (қандай да бір)

Sony дилерлері үшін Осы құрылғыны орнатуға жеткілікті түрде тəжірибе қажет. Орнату жұмыстарын қауіпсіз түрде орындау үшін осы пайдалану нұсқаулығын толық оқып шығыңыз. Sony дұрыс қолданбау немесе дұрыс орнатпау салдарынан болған зақымдарға немесе жарақатқа жауапты емес. Орнатқаннан кейін тұтынушыға осы нұсқаулықты беріңіз. Осы пайдалану нұсқаулығы өнімнің дұрыс қолданылуын жəне зақымды болдырмауға қажетті алдын алу шараларын көрсетеді. Осы пайдалану нұсқаулығындағы барлық нұсқауларды оқу, мұқият түсіну жəне орындау сіздің жауапкершілігіңізде. Олай істемеу едəуір адам жарақатына немесе мүлік зақымына жəне кепілдіктің күшінің жойылуына себеп болуы мүмкін. Болашақта ақпарат алу үшін осы нұсқаулықты қолжетімді жерде сақтаңыз. Sony өнімдері қауіпсіздікті ескере отырып жасалған. Өнімдер дұрыс қолданылмаса, өрт, ток соғу, өнімнің құлауы немесе оны лақтыру салдарынан ауыр жарақатқа əкелуі мүмкін. Осындай жағдайлардың алдын алу үшін алдын алу шараларын қараңыз. Өнімнің күні мен штрих-кодында штрих-код таңбасының коды келесі форматта көрсетіледі: ЖЖЖЖ / ММ, мұнда ЖЖЖЖ - жыл MM - өндіріс мезгілі. Қазақстан жеріндегі тұтынушылардың шағым-талаптарын қабылдауға уəкілетті ұйым «Сони Электроникс» АҚ Қазақстандағы Өкілдігі, 050010, Қазақстан Республикасы, Алматы қ., Достық даңғылы, 117/7 үй Кеден одағы жеріндегі шетелден əкелуші: «Сони Электроникс» АҚ, Ресей, 123103, Мəскеу, Карамышевский өтпе көшесі, 6 Қытайда жасалған АБАЙ БОЛЫҢЫЗ! Арнайы құрылғылар Қабырғаға орнататын кронштейн теледидарға арналған құрылғылармен бірге қолдану үшін жасалған. Қабырғаға орнататын кронштейнді пайдалануға болатынын тексеру үшін теледидарға арналған «Анықтама нұсқаулығы» бөлімін

Тұтынушыларға Осы алдын алу шаралары сақталмаса, өрт, ток соғу немесе құрылғының құлауы салдарынан ауыр жарақатқа немесе өлімге əкелуі мүмкін. Орнату жұмыстарын лицензиясы бар мердігерлер жасауы керек және құрылғыны орнату кезінде кішкентай балаларды алыс ұстаңыз. Қабырғаға орнататын кронштейн немесе теледидар дұрыс орнатылмаса, келесі жағдайлар болуы мүмкін. Лицензиясы бар мердігерлер орнату жұмыстарын жүргізе алатындығына көз жеткізіңіз. Теледидар құлап, дененің көгеруі немесе сынық секілді ауыр жарақаттарға əкелуі Қабырғаға орнататын кронштейн орнатылатын қабырға тұрақсыз, қисық болса немесе еденге перпендикуляр болмаса, құрал құлап, жарақатқа не мүліктің зақымдануына əкелуі мүмкін. Қабырға кемінде осындай алты теледидардың салмағын көтере алатындай болуы керек. (Салмағын тексеру үшін теледидардың «Анықтама нұсқаулығы» бөлімін қараңыз.) Қабырғаға орнататын кронштейн қабырғаға берік бекітілмесе, құрал құлап, жарақатқа немесе мүліктің зақымдануына əкелуі мүмкін. Балалар үшін Балаларға теледидар үстіне шығуға рұқсат бермеңіз. Ұсақ жабдықтарын балалардан аулақ ұстаңыз, жұтып қоймасын. Теледидарды тасымалдау немесе бөлшектеу жұмыстарын лицензиясы бар мердігерлер жасауы Лицензия бар мердігерлерден басқа адамдар теледидарды тасымалдаса немесе бөлшектесе, ол құлап, жарақатқа немесе мүліктің зақымдануына əкелуі мүмкін. Үлкен ТД-ды тасымалдау үшін екі немесе көбірек адам (189,3 см (75 дюйм) жəне одан үлкен ТД үшін үш немесе көбірек адам) керек (Мысырды қоспағанда). Үлкен ТД-ды тасымалдау үшін екі немесе көбірек адам (75 дюйм (189,3 см) жəне одан үлкен ТД үшін үш немесе көбірек адам) керек (тек Мысыр үшін). Теледидарды бекіткеннен кейін бұрандаларды және т.б. босатпаңыз. Егер солай істейтін болсаңыз, теледидар құлауы немесе мүліктің зақымдануы мүмкін. Қабырғаға орнататын кронштейннің бөлшектерін ауыстырмаңыз. Егер солай істейтін болсаңыз, қабырғаға орнататын кронштейн құлауы немесе мүліктің зақымдануы мүмкін. Арнайы құрылғыдан басқа құралды бекітпеңіз. Осы қабырғаға орнататын кронштейн тек арнайы құрылғылармен бірге қолдану үшін жасалған. Арнайы құрылғыдан бөлек құралды бекітсеңіз, ол құлап не сынып, жарақатқа не мүліктің зақымдануына əкелуі

Қабырғаға орнататын кронштейнге теледидардан басқа затты қолданбаңыз. Теледидарды солға/ оңға, жоғары/төмен шайқамаңыз. Егер солай істейтін болсаңыз, теледидар құлауы немесе мүліктің зақымдануы мүмкін. Теледидарға сүйенбеңіз немесе асылып Теледидарға сүйенсеңіз не асылып тұрсаңыз, ол сізге құлап, ауыр жарақат алуыңыз мүмкін. Өндіруші: Сони Корпорейшн Өндіруші мекенжайы: 1-7-1 Конан Минато-ку Токио, 108-0075 Жапония − 3 (KZ) −

АБАЙ БОЛЫҢЫЗ! Осы алдын алу шаралары сақталмаса, жарақат алуыңыз немесе мүлік зақымдануы мүмкін. Қабырғаға орнатылатын кронштейнді қолдану немесе теледидарды бұру кезінде саусақтарыңыз қысылып ТД жинағын бұрғанда, оны абайлап ұстаңыз жəне жақын маңдағы адамдарға тиіп кетпеуін қадағалаңыз. Пайдаланылмаған бөліктерді болашақта пайдалану үшін қауіпсіз жерге сақтап Оларды балалардан аулақ ұстаңыз. Құрылғыны тазалау не оған күтім жасау кезінде қатты күш салмаңыз. Теледидардың жоғарғы бөлігіне қатты күш салмаңыз. Егер солай істейтін болсаңыз, теледидар құлауы немесе мүліктің зақымдануы мүмкін. Бұл өнімді медициналық құрылғыларға жақын Бұл өнімнің (соның ішінде керекжарақтарының) құрамында ендірілген кардиостимуляторлардың, суми ауруын емдеу үшін қолданылатын бағдарламаланатын тұйықтағыш клапандардың немесе басқа медициналық құрылғылардың жұмысына кедергі жасай алатын магнит(тер) бар. Бұл өнімді осындай медициналық құрылғыларды пайдаланатын тұлғаларға жақын қоймаңыз. Осындай кез келген медициналық құрылғыны пайдаланатын болсаңыз, бұл өнімді пайдаланудан бұрын дəрігеріңізбен

Балалардың немесе бақылануы тиіс тұлғалардың қолы жетпейтін жерде Бұл өнімнің (соның ішінде керекжарақтарының) құрамында магнит(тер) бар. Магниттерді (немесе магнитті) жұтып қою қақалу қаупі немесе ішектердің зақымдануы сияқты ауыр жарақатқа алып келуі мүмкін. Егер магниттер (немесе магнит) жұтылып қалса, дереу дəрігермен кеңесіңіз.

Қабырғаға орнататын кронштейнге орнатылған теледидарды ұзақ уақыт бойы пайдалансаңыз, қабырғаның материалына байланысты теледидар артындағы не үстіндегі түс өзгеруі немесе тұсқағаздың түсі кетуі мүмкін. Қабырғаға орнататын кронштейнді орнатқаннан кейін қайта алсаңыз, қабырғада бұранда саңылаулары қалады. Қабырғаға орнататын кронштейнді механикалық тербеліс əсер ететін орында пайдаланбаңыз.

кронштейнді орнату Sony дилерлері үшін Келесі нұсқаулар тек Sony дилерлеріне арналған. Жоғарыда берілген алдын алу шараларын оқып шығыңыз жəне осы құрылғыны орнату, оған күтім жасау, оны тексеру кезінде аса назар

Қабырғаға орнататын кронштейнді теледидардың бұрыштары не қапталы қабырға бетінен шығып тұратын орындарға орнатпаңыз. Қабырғаға орнататын кронштейнді теледидардың бұрыштары не қапталы қабырға бетінен шығып тұратын баған секілді орындарға орнатпаңыз. Адам немесе басқа зат теледидардың шығып тұған бұрышына не қапталына соқса, ол жарақат алуы немесе мүлік зақымдануы

Теледидардың салқындатқыштың үстіне не астына орнатпаңыз. Теледидарға салқындатқыштан ұзақ уақыт бойы су тамшылары ақса не салқын ауа соқса, ол өртке, ток соғуға немесе теледидардың дұрыс жұмыс істемеуіне əкелуі мүмкін. Қабырғаға орнататын кронштейнді осы нұсқаулығына сүйене отырып мықтап Бұрандалардың бірі жоғалып не түсіп қалған болса, қабырғаға орнататын кронштейн құлап, жарақатқа немесе мүліктің зақымдануына əкелуі мүмкін. Қабырға материалына жарайтын бұрандаларды пайдаланыңыз жəне диаметрі 8 мм-лік (немесе соған шамалас) төрт бұранданың көмегімен құрылғыны мықтап орнатыңыз. Берілген бұрандалар бөлшектерін осы нұсқаулығындағы нұсқауларға сүйене отырып дұрыс пайдаланыңыз. Қосалқы элементтерді пайдалансаңыз, теледидар құлап, біреуге дене жарақатын салуы немесе теледидарды зақымдауы мүмкін. нұсқаулығында берілген процедураларға сүйене отырып кронштейнді құрастырыңыз. Бұрандалардың бірі жоғалса немесе түсіп қалған болса, теледидар құлап, біреуге дене жарақатын салуы немесе теледидарды зақымдауы мүмкін. Бұрандалар көрсетілген орында мықтап бекітілуі Осылай орындалмаса, теледидар құлап, біреуге дене жарақатын салуы немесе теледидарды зақымдауы мүмкін. Орнату кезінде теледидарды соғып Теледидарды соғып алсаңыз, ол құлауы немесе сынуы мүмкін. Бұдан жарақат алуыңыз мүмкін. Теледидарды қабырға перпендикуляр болатындай етіп орнату Егер солай болмаса, теледидар құлауы немесе жарақат алуыңыз мүмкін. − 4 (KZ) − Теледидар дұрыс орнатылғаннан кейін кабельдерді дұрыс Адамдар немесе басқа заттар кабельге оралатын болса, жарақатқа не теледидардың зақымдануына əкелуі мүмкін. Айнымалы ток сымы немесе қосу кабелі қысылып қалмауы Айнымалы ток сымы немесе қосу кабелі құрал мен қабырға арасында қысылып қалса, майысқан немесе күштеп оралған болса, ішкі бағыттағыштар зақымданып, қысқа тұйықталуға немесе электр көзінің үзілуіне себеп болуы мүмкін. Бұл өрттің пайда болуына немесе ток соғуға əкелуі

Қабырғаға орнататын кронштейнді қабырғаға бекітуге қажетті бұрандалар берілмеген. Қабырғаға орнататын кронштейнді бекіту кезінде қабырғаның материалы мен құрылымына сай бұрандаларды пайдаланыңыз.

− 5 (KZ) − Іске кіріспес бұрын Бұл нұсқаулықта көрсетілген теледидар суреттері əрекеттердің анық түсіндірмелерін қамтамасыз ету үшін пайдаланылатын мысалдар болып табылады. Осы себепті суреттер іс жүзіндегі теледидардан басқаша көрінуі мүмкін. Қабырға неден жасалған? Алдымен теледидар орнатылатын қабырғаның түрін тексеріңіз. Профильдерге бекітілген гипсокартон Қатты бетон немесе бетон блок Алдын алу шаралары Гипсокартонның максималды қалыңдығы: 16 мм. Ішкі ағаш профильдің қалыңдығы жалпы орнату үшін 51 мм × 102 мм, ал шартты орнату үшін 38 мм × 89 мм екеніне көз жеткізіңіз. Бекіткіштер арасында кемінде 406 мм көлденең бос орын қалуы керек. Алдын алу шаралары Қабырғаға орнататын кронштейнді қатты бетон қабырғаға тікелей орнатыңыз. Қатты бетон қабырғаның қалыңдығы кемінде 203 мм екеніне көз жеткізіңіз. Әрбір бетон блоктың өлшемі кемінде 203 мм × 203 мм × 406 мм екеніне көз жеткізіңіз. Бөлшектерді тексеру SU-WL850 құрылғысымен беріледі Барлық бөлшектердің бар екендігін тексеріңіз. WM1 (×1) WM2 (×1) M6 (×4) WT1 (×6) Теледидармен беріледі Қабырғаға орнататын тіркеме VS (×4)*

• Тек шектеулі аймақтарда/елдерде/үлгілерде. − 6 (KZ) − WM3 (×4) Орнатуға дайындық Орнату алдында ТД анықтамалық нұсқаулығын жəне орнату нұсқаулығын алыңыз. Теледидар бекітілетін орынды анықтаңыз. Диаметрі 8 мм төрт бұранданы жəне сəйкес төрт шайбаны дайындаңыз (жинаққа кірмейді). Қабырғаның материалына сай келетін бұрандаларды таңдаңыз. Келесі құралдарды пайдаланыңыз:

(×4) (×4) 1,5 Н·м {15 кгк·см} (×4) 8 мм × 60 мм *1 Тек профильдерге орнатылған гипсокартонға арналған *2 Тек қатты бетонға немесе бетон блокқа арналған *3 Үлгілерге байланысты *4 Бұрандалар мен шайбаларды таңдаған кезде абай болыңыз

Қабырғаға орнататын кронштейнді профильдерге бекітілген гипсокартонға бекіту

WM1 құралын қабырғаға туралап, профильдерге тураланған төрт белгі жасаңыз.

WM1 деңгейін тексеру үшін деңгей тексеру құралын пайдаланыңыз. Қабырғаға орнатылатын кронштейнді қабырғаға

4 Белгіленген жерлерге жоғарғы бекіту тесіктерін тесіңіз. 1 Орнатылатын орынды

Қабырғада теледидар үшін жеткілікті орын бар екенін жəне теледидардың кемінде алты есе ауырлығын көтере алатындаған тексеріңіз.

• 20-беттегі «Қабырғаға орнататын кронштейнді қабырғаға орнату үшін өлшеу» бөлімін қараңыз.
• Теледидардың салмағын тексеру үшін теледидардың «Анықтама нұсқаулығы» бөлімін қараңыз. Қабырғадағы тесіктерді бұрғылайтын орын теледидардан кемінде алты есе көбірек салмақты ұстай алатындай күшті екенін тексеріңіз. 5,5 мм 75 мм

Орнату тесіктері 75 мм тереңдікте, диаметрі 5,5 мм бұрғы ұшымен тесілуі керек. ТД қабырғаға орнатылғанда ТД жоғарғы бөлігі аздап алға еңкейеді. Біз көру орнындағы теледидардың орналасуын тексеруді ұсынамыз. − 8 (KZ) −

құралын қабырғаға сəйкес келетін бұрандалармен (жинаққа кірмейді) жəне шайбалармен (жинаққа кірмейді) орнатыңыз.

WM1 WM1 деңгейін тексеру үшін деңгей тексеру құралын пайдаланыңыз. 8 Кронштейннің қолын шетке қарай тартып жылжытыңыз.

WM1 деңгейін тексеру үшін деңгей тексеру құралын пайдаланыңыз.

Сақтық шарасы 8 мм × 60 мм ағаш бұранданы шамадан тыс тартпаңыз. Дұрыс тартпасаңыз 8 мм × 60 мм ағаш бұранда ұстамауы мүмкін. Алынған бұрандаларды жəне пайдаланылмаған бөлшектерді қауіпсіз жерде, балалардан аулақ

6 Белгіленген жерлерге төменгі бекіту тесіктерін тесіңіз. (Бұрғылау нұсқауларын 4-қадамнан көріңіз.)

Теледидарды қабырғаға бекіту (қорабынан алып)*

• Тек шектеулі аймақтарда/елдерде/

1 Теледидардың артындағы бұрандаларды алып тастаңыз. 7 Тесіктерге сəйкес бұрандалар мен шайбаларды салыңыз. WM1

− 9 (KZ) − 2 Қабырғаға орнататын тіркемені (теледидармен бірге берілген) теледидардың артқы жағына (қабырғаға параллель болатындай) бекітіңіз.

Теледидарды үстел тұғырынан алып қабырғаға бекіту 1 Түйіспе тұстарының қақпағын

2 Теледидардың артындағы

бұрандаларды алып тастаңыз. Теледидарға бекіту кезінде қабырғаға орнататын тіркемені VS бекітіңіз. Қабырғаға орнататын тіркемені VS орнату үшін тек тегіс бетті бұрауышты ғана пайдаланыңыз. Басқа құралды пайдалану қабырғаға орнататын тіркеменің VS тым қатты бекемделуіне жəне теледидардың зақымдалуына əкелуі мүмкін.

құралын теледидарға арқылы бекітіңіз. WM2

WM2 3 Қабырғаға орнататын тіркемені (теледидармен бірге берілген) теледидардың артқы жағына (қабырғаға параллель болатындай) бекітіңіз.

Теледидарға бекіту кезінде қабырғаға орнататын тіркемені VS бекітіңіз. Қабырғаға орнататын тіркемені VS орнату үшін тек тегіс бетті бұрауышты ғана пайдаланыңыз. Басқа құралды пайдалану қабырғаға орнататын тіркеменің VS тым қатты бекемделуіне жəне теледидардың зақымдалуына əкелуі мүмкін. − 10 (KZ) −

құралын теледидарға арқылы бекітіңіз. WM2

Үстел тұғырын шешу үшін үш не одан көп адам қажет болады. Үстел тұғырын теледидардан шешкен кезде шамадан көп күш салмауға тырысыңыз, себебі бұл теледидардың құлап, дене жарақатына немесе теледидардың физикалық зақымына əкелуі мүмкін. Теледидардың зақымдалуын болдырмау үшін үстел тұғырын абайлап қолданыңыз. Теледидарды көтергенде абай болыңыз, өйткені үстел тұғыры ажыратылып, жарамсыздыққа ұшырауы мүмкін. Теледидардан үстел тұғырын алу кезінде құлатып алудан жəне теледидар орнатылған бетке зақым келтіруден сақтық шараларын қолға алыңыз. WM2 Қабырғаға теледидарды

5 ТД-дан Үстел тұғырын ажыратыңыз. Үстелдің үстіңгі тақтайының бір жақ бағанасын бірден алып тастаңыз. Басқа адамдар теледидарды көтергенше үстелдің үстіңгі тақтайының бағанасын қатты ұстаңыз.

Алдыңғы қадамды қайталаңыз жəне үстелдің үстіңгі тақтайының екінші жақ бағанасын алып тастаңыз. − 11 (KZ) −

бұрандасының көмегімен қабырғаға орнататын кронштейннің сол жəне оң жағын бұрап, WM3 құралымен

WM3 таспасын жапсырмаларға жапсырмаңыз. 5 Теледидарды жылжытқан кезде, оны төменгі жағынан мықтап

Жалғанған кабельдердің түріне жəне санына байланысты теледидар қабырғаға жақын қозғалмауы мүмкін. Бұл ақаулық емес. − 12 (KZ) −

Басқа ақпарат Теледидарды алған кезде алдыңғы орнату процедурасын керісінше орындаңыз.

Үлкен ТД-ды тасымалдау үшін екі немесе көбірек адам (189,3 см (75 дюйм) жəне одан үлкен ТД үшін үш немесе көбірек адам) керек (Мысырды қоспағанда). Үлкен ТД-ды тасымалдау үшін екі немесе көбірек адам (75 дюйм (189,3 см) жəне одан үлкен ТД үшін үш немесе көбірек адам) керек (тек Мысыр үшін).

Үлкен ТД-ды тасымалдау үшін екі немесе көбірек адам (189,3 см (75 дюйм) жəне одан үлкен ТД үшін үш немесе көбірек адам) керек (Мысырды қоспағанда). Үлкен ТД-ды тасымалдау үшін екі немесе көбірек адам (75 дюйм (189,3 см) жəне одан үлкен ТД үшін үш немесе көбірек адам) керек (тек Мысыр үшін). Қабырғаға орнататын кронштейнді қатты бетонға немесе бетон блокқа бекіту WM1 Орнатудың аяқталғандығын Келесілерді тексеріңіз. Сым мен кабель оралмаған немесе қысылмаған.

Айнымалы ток сымының немесе т.б. қате орналасуы қысқа тұйықталу салдарынан өрттің пайда болуына немесе ток соғу қаупіне əкелуі мүмкін. Орнату жұмыстарының қауіпсіздік талаптарына сай орындалғанына көз жеткізіңіз.

Қабырғаға орнатылатын кронштейнді қабырғаға

Қабырғада теледидар үшін жеткілікті орын бар екенін жəне теледидардың кемінде алты есе ауырлығын көтере алатындаған тексеріңіз.

• 20-беттегі «Қабырғаға орнататын кронштейнді қабырғаға орнату үшін өлшеу» бөлімін қараңыз.
• Теледидардың салмағын тексеру үшін теледидардың «Анықтама нұсқаулығы» бөлімін қараңыз.

ТД қабырғаға орнатылғанда ТД жоғарғы бөлігі аздап алға еңкейеді. Біз көру орнындағы теледидардың орналасуын тексеруді ұсынамыз.

Орнату тесіктері 75 мм тереңдікте, диаметрі 10 мм бұрғы ұшымен тесілуі керек.

құралын қабырғаға туралап, төрт белгі жасаңыз. WM1 WM1 құралын қабырғаға сəйкес келетін бұрандалармен (жинаққа кірмейді) жəне шайбалармен (жинаққа кірмейді) орнатыңыз.

WM1 деңгейін тексеру үшін деңгей тексеру 8 мм × 60 мм құралын пайдаланыңыз. 3 Белгіленген жерлерді орнату

тесіктерін жасау үшін бұрғылаңыз. WM1 деңгейін тексеру үшін деңгей тексеру құралын пайдаланыңыз. Қабырғадағы тесіктерді бұрғылайтын орын теледидардан кемінде алты есе көбірек салмақты ұстай алатындай күшті екенін тексеріңіз. Сақтық шарасы 8 мм × 60 мм ағаш бұранданы шамадан тыс тартпаңыз. Дұрыс тартпасаңыз 8 мм × 60 мм ағаш бұранда ұстамауы мүмкін. 6 Кронштейннің қолын шетке қарай тартып жылжытыңыз.

Теледидарды орнатуға

Теледидарға бекіту кезінде қабырғаға орнататын тіркемені VS бекітіңіз. Қабырғаға орнататын тіркемені VS орнату үшін тек тегіс бетті бұрауышты ғана пайдаланыңыз. Басқа құралды пайдалану қабырғаға орнататын тіркеменің VS тым қатты бекемделуіне жəне теледидардың зақымдалуына əкелуі мүмкін.

Алынған бұрандаларды жəне пайдаланылмаған бөлшектерді қауіпсіз жерде, балалардан аулақ

құралын теледидарға арқылы бекітіңіз. WM2

WM2 Теледидарды қабырғаға бекіту (қорабынан алып)*

• Тек шектеулі аймақтарда/елдерде/

1 Теледидардың артындағы

бұрандаларды алып тастаңыз. Теледидарды үстел тұғырынан алып қабырғаға бекіту 1 Түйіспе тұстарының қақпағын

2 Қабырғаға орнататын тіркемені (теледидармен бірге берілген) теледидардың артқы жағына (қабырғаға параллель болатындай) бекітіңіз.

2 Теледидардың артындағы бұрандаларды алып тастаңыз. 1,5 Н·м {15 кгк·см}

− 15 (KZ) − 3 Қабырғаға орнататын тіркемені (теледидармен бірге берілген) теледидардың артқы жағына (қабырғаға параллель болатындай) бекітіңіз. 5 ТД-дан Үстел тұғырын

ажыратыңыз. Үстелдің үстіңгі тақтайының бір жақ бағанасын бірден алып тастаңыз. Басқа адамдар теледидарды көтергенше үстелдің үстіңгі тақтайының бағанасын қатты ұстаңыз. 1,5 Н·м {15 кгк·см}

Теледидарға бекіту кезінде қабырғаға орнататын тіркемені VS бекітіңіз. Қабырғаға орнататын тіркемені VS орнату үшін тек тегіс бетті бұрауышты ғана пайдаланыңыз. Басқа құралды пайдалану қабырғаға орнататын тіркеменің VS тым қатты бекемделуіне жəне теледидардың зақымдалуына əкелуі мүмкін.

құралын теледидарға арқылы бекітіңіз. WM2

WM2 Алдыңғы қадамды қайталаңыз жəне үстелдің үстіңгі тақтайының екінші жақ бағанасын алып тастаңыз.

Үстел тұғырын шешу үшін үш не одан көп адам қажет болады. Үстел тұғырын теледидардан шешкен кезде шамадан көп күш салмауға тырысыңыз, себебі бұл теледидардың құлап, дене жарақатына немесе теледидардың физикалық зақымына əкелуі мүмкін. Теледидардың зақымдалуын болдырмау үшін үстел тұғырын абайлап қолданыңыз. Теледидарды көтергенде абай болыңыз, өйткені үстел тұғыры ажыратылып, жарамсыздыққа ұшырауы мүмкін. Теледидардан үстел тұғырын алу кезінде құлатып алудан жəне теледидар орнатылған бетке зақым келтіруден сақтық шараларын қолға алыңыз.

− 16 (KZ) − Қабырғаға теледидарды

бұрандасының көмегімен қабырғаға орнататын кронштейннің сол жəне оң жағын бұрап, WM3 құралымен

WM3 таспасын жапсырмаларға жапсырмаңыз.

Жалғанған кабельдердің түріне жəне санына байланысты теледидар қабырғаға жақын қозғалмауы мүмкін. Бұл ақаулық емес.

Үлкен ТД-ды тасымалдау үшін екі немесе көбірек адам (189,3 см (75 дюйм) жəне одан үлкен ТД үшін үш немесе көбірек адам) керек (Мысырды қоспағанда). Үлкен ТД-ды тасымалдау үшін екі немесе көбірек адам (75 дюйм (189,3 см) жəне одан үлкен ТД үшін үш немесе көбірек адам) керек (тек Мысыр үшін).

5 Теледидарды жылжытқан кезде, оны төменгі жағынан мықтап

− 18 (KZ) − Орнатудың аяқталғандығын Келесілерді тексеріңіз. Сым мен кабель оралмаған немесе қысылмаған. Техникалық сипаттамалары WM1

Айнымалы ток сымының немесе т.б. қате орналасуы қысқа тұйықталу салдарынан өрттің пайда болуына немесе ток соғу қаупіне əкелуі мүмкін. Орнату жұмыстарының қауіпсіздік талаптарына сай орындалғанына көз жеткізіңіз.

Басқа ақпарат Теледидарды алған кезде алдыңғы орнату процедурасын керісінше орындаңыз.

Үлкен ТД-ды тасымалдау үшін екі немесе көбірек адам (189,3 см (75 дюйм) жəне одан үлкен ТД үшін үш немесе көбірек адам) керек (Мысырды қоспағанда). Үлкен ТД-ды тасымалдау үшін екі немесе көбірек адам (75 дюйм (189,3 см) жəне одан үлкен ТД үшін үш немесе көбірек адам) керек (тек Мысыр үшін). Өлшемдері: (шамамен) [мм] a : 354 b : 116 c : 77 d : 563 e : 533 f : 370 g : 368 h : 350 i : 11 Салмағы (тек тұғыр): (шамамен) [кг] 3,0 Дизайн мен техникалық сипаттамалары ескертусіз өзгертіледі. − 19 (KZ) −

Анықтамалар Қабырғаға орнататын кронштейнді қабырғаға орнату үшін өлшеу Кестедегі деректер орнатуға байланысты аздап өзгешеленуі мүмкін. Экран ортасының

Үлгі нөмірі XR-77A8xL
