GETUP BLGL/A/90 - Απορροφητήρας κουζίνας ELICA - Δωρεάν εγχειρίδιο χρήσης

Τύπος προϊόντος	Απορροφητήρας κουζίνας
Μάρκα	ELICA
Μοντέλο	GETUP BLGL/A/90
Πλάτος	90 cm
Ηλεκτρική τροφοδοσία	220-240 V / 50-60 Hz
Μέγιστη αναρροφητική ισχύς	Δεν προσδιορίζεται στο εγχειρίδιο (εκτίμηση: περίπου 700 m³/h)
Τύπος εγκατάστασης	Εξωτερική απαγωγή ή ανακύκλωση με φίλτρο άνθρακα
Αριθμός ταχυτήτων	3 ταχύτητες + 2 ταχύτητες Boost (Boost 1: 30 λεπτά, Boost 2: 7 λεπτά)
Φωτισμός	Ενσωματωμένο LED, μεταβλητή ένταση
Συνδεσιμότητα	WiFi 2,4 GHz (b/g/n), εφαρμογή Elica Connect, φωνητικές εντολές
Ανασυρόμενος πίνακας	Ναι, έλεγχος με πλήκτρο P1
Φίλτρο λίπους	Μεταλλικό πλενόμενο (στο πλυντήριο πιάτων ή στο χέρι)
Φίλτρο ενεργού άνθρακα	Πλενόμενο (κάθε 2 μήνες), αντικατάσταση κάθε 3 χρόνια
Ένδειξη κορεσμού φίλτρων	Ναι, ενδεικτικές λυχνίες L1 που αναβοσβήνουν
Ελάχιστη απόσταση από την εστία μαγειρέματος	400 mm (συνιστώμενη)
Διάμετρος αγωγού απαγωγής	150 mm
Μέγιστο μήκος αγωγού	5 μέτρα (με περιορισμό των γωνιών)
Βάρος	Δεν προσδιορίζεται (εκτίμηση: περίπου 15-20 kg)
Πρότυπα ασφαλείας	EN/IEC 60335-1, EN/IEC 60335-2-31
Εγγύηση	Συμμόρφωση με ευρωπαϊκά πρότυπα, ανακύκλωση σύμφωνα με ΑΗΗΕ
Μηνιαία συντήρηση	Καθαρισμός φίλτρου λίπους (τουλάχιστον μία φορά το μήνα)
Αντικατάσταση λαμπτήρων	Επικοινωνήστε με εξουσιοδοτημένο σέρβις

Συχνές ερωτήσεις - GETUP BLGL/A/90 ELICA

Πώς να εγκαταστήσω τον απορροφητήρα GETUP BLGL/A/90 σε έκδοση εξωτερικής απαγωγής;

Χρησιμοποιήστε έναν αγωγό απαγωγής διαμέτρου 150 mm (δεν παρέχεται) και συνδέστε τον στη φλάντζα που βρίσκεται πάνω από τον απορροφητήρα. Εάν ο απορροφητήρας είναι εξοπλισμένος με φίλτρο άνθρακα, αφαιρέστε το πριν από την εγκατάσταση σε έκδοση απαγωγής.

Πώς να συνδέσω τον απορροφητήρα στην εφαρμογή Elica Connect;

Πατήστε το πλήκτρο P3 για περίπου 2 δευτερόλεπτα για να εισέλθετε στη λειτουργία διαμόρφωσης WiFi. Στη συνέχεια, ακολουθήστε τις οδηγίες στην εφαρμογή Elica Connect στο smartphone σας (Android ή iOS, δίκτυο WiFi 2,4 GHz) για να ολοκληρώσετε τη σύνδεση.

Τι να κάνω αν ανάψει η ένδειξη κορεσμού των φίλτρων;

Η λυχνία L1 αναβοσβήνει για να υποδείξει ότι πρέπει να καθαριστεί το φίλτρο λίπους (όλες οι λυχνίες αναβοσβήνουν μαζί) ή το φίλτρο άνθρακα (οι λυχνίες αναβοσβήνουν εναλλάξ). Μετά τον καθαρισμό, επαναφέρετε την ένδειξη πατώντας παρατεταμένα το πλήκτρο T3 μέχρι να σβήσουν οι λυχνίες.

Πώς να καθαρίσω το φίλτρο λίπους;

Αφαιρέστε το μπροστινό πάνελ τραβώντας ταυτόχρονα το πάνω μέρος από κάθε πλευρά. Αποσυναρμολογήστε τα μεταλλικά φίλτρα και πλύντε τα στο χέρι με ουδέτερο απορρυπαντικό ή στο πλυντήριο πιάτων σε χαμηλή θερμοκρασία και γρήγορο κύκλο. Τοποθετήστε τα ξανά μετά το στέγνωμα.

Πώς να χρησιμοποιήσω τη λειτουργία Boost;

Πατήστε το πλήκτρο T4 στην οθόνη B για να ενεργοποιήσετε την εντατική ταχύτητα Boost 1 (30 λεπτά). Μια δεύτερη πίεση ενεργοποιεί το Boost 2 (7 λεπτά). Κατά τη διάρκεια αυτών των λειτουργιών, το σύμβολο T4 αναβοσβήνει (λευκό για Boost 1, μπλε για Boost 2).

Ποια ελάχιστη απόσταση πρέπει να τηρείται μεταξύ του απορροφητήρα και της εστίας μαγειρέματος;

Συνιστάται να τηρείται ελάχιστη απόσταση 400 mm μεταξύ της εστίας μαγειρέματος και των εξαρτημάτων που βρίσκονται πάνω από τον απορροφητήρα. Για εστίες υγραερίου, τηρήστε τις αποστάσεις που αναφέρονται στο εγχειρίδιο.

Μπορώ να χρησιμοποιήσω τον απορροφητήρα χωρίς το μπροστινό πάνελ;

Όχι, ο απορροφητήρας δεν πρέπει ποτέ να χρησιμοποιείται χωρίς τη σχάρα ή το πάνελ σωστά τοποθετημένα. Ο απορροφητήρας είναι εξοπλισμένος με διακόπτες ασφαλείας που απενεργοποιούν τη λειτουργία εάν το πάνελ δεν είναι στη θέση του.

Πώς να αντικαταστήσω τους λαμπτήρες LED;

Οι λαμπτήρες LED είναι ενσωματωμένοι και πρέπει να αντικατασταθούν από εξουσιοδοτημένο τεχνικό. Επικοινωνήστε με το τμήμα εξυπηρέτησης πελατών της Elica για να λάβετε ανταλλακτικά και να πραγματοποιήσετε την αντικατάσταση.

Τι να κάνω αν ο απορροφητήρας δεν ανάβει;

Ελέγξτε ότι η συσκευή είναι σωστά συνδεδεμένη και ότι ο διακόπτης κυκλώματος είναι στη θέση λειτουργίας. Βεβαιωθείτε ότι το πάνελ αναρρόφησης είναι πλήρως ανοιχτό (πλήκτρο P1) για να είναι ενεργή η οθόνη B. Εάν το πρόβλημα επιμένει, επικοινωνήστε με την τεχνική υποστήριξη.

Πώς να ενεργοποιήσω ή απενεργοποιήσω την ένδειξη κορεσμού του φίλτρου άνθρακα;

Με τον απορροφητήρα σβηστό, πατήστε παρατεταμένα τα πλήκτρα T3 και T2 μαζί. Μετά το πρώτο πάτημα, εμφανίζεται η ρύθμιση του φίλτρου λίπους· μετά από ένα δεύτερο πάτημα, έχετε πρόσβαση στη ρύθμιση του φίλτρου άνθρακα. Πατήστε T2 ή T3 για να ενεργοποιήσετε/απενεργοποιήσετε την ένδειξη.

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ GETUP BLGL/A/90 ELICA

Σημείωση: Τα εξαρτήματα που φέρουν το σύμβολο (*) είναι προαιρετικά εξαρτήματα και διατίθενται μόνο σε ορισμένα μοντέλα ή είναι πρόσθετα εξαρτήματα που παρέχονται μόνο κατόπιν αγοράς.

ΠΡΟΕΙΔΟΠΟΙΗΣΕΙΣ

• Πριν εκτελέσετε οποιαδήποτε διαδικασία καθαρισμού ή συντήρησης, αποσυνδέστε τη συσκευή από το ρεύμα, βγάζοντας το φις από την πρίζα ή κλείνοντας την ηλεκτρική παροχή. Για όλες τις εργασίες εγκατάστασης και συντήρησης προβλέπονται ειδικά εργαλεία. Η συσκευή αυτή μπορεί να χρησιμοποιηθεί από παιδιά ηλικίας 8 ετών και άνω και από άτομα με μειωμένες σωματικές, αισθητηριακές ή νοητικές δυνατότητες ή με έλλειψη εμπειρίας και γνώσης, εφόσον επιβλέπονται ή έχουν λάβει οδηγίες σχετικά με τη χρήση της συσκευής με ασφαλή τρόπο και κατανοούν τους κινδύνους που ενέχονται.

Μην αφήνετε παιδιά να παίζουν με τη συσκευή. Ο καθαρισμός και η συντήρηση δεν πρέπει να πραγματοποιούνται από παιδιά χωρίς επίβλεψη. - Όταν στον χώρο του απορροφητήρα υπάρχουν και συσκευές καύσης αερίου ή άλλων καυσίμων, πρέπει να εξασφαλίζεται πάντα επαρκής αερισμός. Ο απορροφητήρας πρέπει να καθαρίζεται συστηματικά, τόσο εσωτερικά όσο και εξωτερικά (τουλάχιστον μία φορά τον μήνα), σύμφωνα με τις οδηγίες συντήρησης του παρόντος εγχειριδίου. Η μη τήρηση των κανόνων σχετικά με τον καθαρισμό του απορροφητήρα και την αντικατάσταση και καθαρισμό των φίλτρων μπορεί να προκαλέσει πυρκαγιές. - Απαγορεύεται αυστηρά το μαγείρεμα σε φλόγα (φλαμπέ) κάτω από τον απορροφητήρα. - Αντικαταστήστε τον λαμπτήρα μόνο με ίδιου τύπου λαμπτήρα (βλέπε Κεφάλαιο Συντήρησης/Αντικατάστασης Λαμπτήρων του παρόντος εγχειριδίου). Η χρήση μη κατάλληλων λαμπτήρων καταστρέφει τα φίλτρα και μπορεί να προκαλέσει πυρκαγιά, γι' αυτό πρέπει να αποφεύγεται. Το τηγάνισμα πρέπει να γίνεται υπό έλεγχο έτσι ώστε να αποφεύγεται φωτιά από υπερθέρμανση λαδιού. ΠΡΟΕΙΔΟΠΟΙΗΣΗ: Όταν η μονάδα βρίσκεται σε λειτουργία, τα προσαρτήματα του απορροφητήρα μπορεί να είναι ζεστά. Μη συνδέετε τη συσκευή στο ηλεκτρικό δίκτυο εάν δεν έχει ολοκληρωθεί η εγκατάσταση.

• Πρέπει να τηρούνται πιστά όλοι οι ισχύοντες τοπικοί κανονισμοί για τα τεχνικά μέτρα και τα μέτρα ασφαλείας της εκκένωσης των καπνών. Ο αέρας του αποβαλλόμενου δεν πρέπει να κατευθύνεται σε αγωγό που χρησιμοποιείται για την εκκένωση καπνών από συσκευές καύσης αερίου ή άλλου είδους καύσιμα.

ΠΡΟΣΟΧΗ! Εάν η εγκατάσταση και οι συνημμένες οδηγίες στερέωσης δεν είναι σύμφωνες με τις οδηγίες, μπορεί να προκληθούν κίνδυνοι ηλεκτρικής φύσης. Μην χρησιμοποιείτε τον απορροφητήρα πριν τον τοποθετήσετε σωστά, εξαιτίας υφιστάμενου κινδύνου ηλεκτροπληξίας. Μην χρησιμοποιείτε ποτέ τον απορροφητήρα αν δεν είναι σωστά τοποθετημένο το μεταλλικό πλέγμα! Μη χρησιμοποιείτε τον απορροφητήρα ως επιπλέον στήριξη, εκτός αν αναφέρεται ρητά στο εγχειρίδιο. Χρησιμοποιείτε μόνο τις βίδες στερέωσης που παρέχονται με το προϊόν εγκατάστασης ή, αν δεν παρέχονται, προμηθευτείτε τον σωστό τύπο βιδών. Χρησιμοποιείτε το σωστό μέγεθος βιδών, όπως ορίζεται στις οδηγίες εγκατάστασης. Σε περίπτωση αμφιβολίας, συμβουλευτείτε αντιπρόσωπο ή εξουσιοδοτημένο κέντρο εξυπηρέτησης. ΠΡΟΣΟΧΗ! Να μην χρησιμοποιείται η συσκευή με χρονοδιακόπτη, εξωτερικό διακόπτη ή οποιαδήποτε άλλη συσκευή που την ενεργοποιεί αυτόματα.

Ηλεκτρική σύνδεση

Η ηλεκτρική εγκατάσταση του απορροφητήρα πρέπει να γίνεται από εξειδικευμένο τεχνικό.

Η τάση των κεντρικών αγωγών πρέπει να αντιστοιχεί σε αυτήν που αναγράφεται στην χαρακτηριστική ετικέτα, τοποθετημένη στο εσωτερικό του απορροφητήρα. Εάν παρέχεται η τρίζα, συνδέστε τον απορροφητήρα στην παροχή ρεύματος του, σύμφωνα με τους προβλεπόμενους κανόνες, πρέπει να βρίσκεται σε προσβάσιμη ζώνη, μετά την εγκατάσταση. Εάν δεν παρέχεται η τρίζα (προβλεπόμενη σύνδεση απευθείας με το ρεύμα) ή η τρίζα δεν είναι σε προσβάσιμη ζώνη, μετά την εγκατάσταση, εγκαταστήστε έναν διπολικό διακόπτη ώστε να τηρεί τους κανόνες ασφαλείας που εξασφαλίζουν την ολοκληρωμένη απόζευξη του συστήματος σε περίπτωση υπέρτασης (κατηγορίας III), σύμφωνα με τις οδηγίες και τους κανόνες εγκατάστασης.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Πριν συνδέσετε το σύστημα του απορροφητήρα με την ηλεκτρική εγκατάσταση και βεβαιωθείτε για την σωστή του λειτουργία, να ελέγχετε πάντοτε εάν το καλώδιο σύνδεσης είναι σωστά τοποθετημένο.

Εγκατάσταση

Εάν οι οδηγίες εγκατάστασης βασίζονται σε ειδικές απαιτήσεις αερίου, πρέπει να τις ακολουθήσετε υποχρεωτικά.

Σημείωση: Η εγκατάσταση πρέπει να γίνει κατά τέτοιο τρόπο

ώστε να είναι πάντα προσβάσιμη η πρόσβαση στον απορροφητήρα και στα ηλεκτρονικά εξαρτήματα για τυχόν εργασίες τεχνικής βοήθειας.

Σημείωση: Το καλώδιο που συνδέει τον απομακρυσμένο κινητήρα με τον απορροφητήρα έχει μήκος 3 μέτρα.

Προσοχή! Μην κόβετε το καλώδιο σύνδεσης μεταξύ απορροφητήρα και κινητήρα για να μην χαθεί η εγγύηση.

Κατά τη διάρκεια της εγκατάστασης του απορροφητήρα μην ασκείτε πίεση με τα χέρια στην (αντιολισθητική) επιφάνεια απορρόφησης του μηχανήματος.

Ο απορροφητήρας είναι εφοδιασμένος με διακόπτες ασφαλείας που εμποδίζουν τη λειτουργία του όταν είναι ανοιχτή η εμπρόσθια επιφάνεια.

Η εταιρεία μας διατηρεί το δικαίωμα να επιφέρει οποιεσδήποτε αλλαγές στην εμφάνιση, τα τεχνικά και τα λειτουργικά χαρακτηριστικά της συσκευής. Για την ομαλή λειτουργία της συσκευής πρέπει να χρησιμοποιείτε μόνο γνήσια ανταλλακτικά.

Κατά την εγκατάσταση του απορροφητήρα, ακολουθούμε τις οδηγίες και αφήνουμε τουλάχιστον 400mm μεταξύ της επιφάνειας εστιών και των εξαρτημάτων του πάνω μέρους του απορροφητήρα.

Αυτό διευκολύνει τον αερισμό και καθαρισμό της επιφάνειας απορρόφησης, ενώ αφήνει ελεύθερη την περιοχή του πίνακα χειρισμού του απορροφητήρα.

ΠΡΟΣΟΧΗ: Τοποθετήστε το μεταλλικό κουτί που περιέχει τα ηλεκτρονικά εξαρτήματα σε απόσταση όχι μικρότερη των 65 cm από την επιφάνεια υγραερίου ή οποιαδήποτε άλλη απόσταση μεγαλύτερη των 65 cm από την επιφάνεια απορρόφησης.

ΣΥΜΒΟΥΛΗ: Σας συνιστούμε να τοποθετείτε το μεταλλικό κουτί που περιέχει τα ηλεκτρονικά εξαρτήματα σε απόσταση μεγαλύτερη των 10 cm από το δάπεδο και σε αρκετή απόσταση από τις πηγές θερμότητας (πλάκες του φούρνου ή επιφάνεια υγραερίου).

ΜΟΝΑΔΑ ΕΞΑΓΩΓΗΣ ΑΕΡΙΟΥ:

Οι οικιακές συσκευές δεν πρέπει να εξέρχονται από τις ακόλουθες τιμές: Μέγιστη ολική ισχύς όπως αναφέρεται στην ενότητα 3 και 5 με μειωμένη κατανάλωση. Μία μονάδα εξαγωγής δεν πρέπει να εξέρχεται από τις ακόλουθες τιμές: Μέγιστη ολική ισχύς 11,9 kW, Μέγιστη ολική ισχύς για εξαερισμό: 4,7 kW, Μέγιστη ισχύς φούρνου 4,2 kW. Μία μονάδα εξαγωγής 90 εκ. δεν πρέπει να εξέρχεται από τις ακόλουθες τιμές: Μέγιστη ολική ισχύς 13,7 kW, Μέγιστη ολική ισχύς για εξαερισμό: 4,7 kW, Μέγιστη ισχύς φούρνου 6 kW.

Αυτή η συσκευή φέρει σήμανση σύμφωνα με την Ευρωπαϊκή Οδηγία 2012/19/EC - UK SI 2013 No.3113 σχετικά με τα Απορριπτόμενα Ηλεκτρικά και Ηλεκτρονικά Εξαρτήματα (WEEE).

Εξασφαλίζοντας ότι το προϊόν αυτό απορρίπτεται σωστά, θα βοηθήσετε στην αποφυγή πιθανών αρνητικών επιπτώσεων για το περιβάλλον και την ανθρώπινη υγεία, οι οποίες θα μπορούσαν να προκληθούν από ακατάλληλο χειρισμό αυτού του προϊόντος ως απόβλητο.

Το σύμβολο πάνω στο προϊόν, ή στα έγγραφα που συνοδεύουν το προϊόν, υποδηλώνει ότι αυτή η συσκευή δεν μπορεί να θεωρηθεί οικιακό απόβλητο. Αντί για αυτό, τα απόβλητα πρέπει να παραδίδονται σε κατάλληλο σημείο συλλογής για την ανακύκλωση των ηλεκτρικών και ηλεκτρονικών εξαρτημάτων. Η απόρριψη πρέπει να πραγματοποιείται τηρώντας την τοπική νομοθεσία για τη διάθεση των απορριμμάτων.

Για πιο λεπτομερείς πληροφορίες σχετικά με την επεξεργασία, τη συλλογή και την ανακύκλωση αυτού του προϊόντος, παρακαλούμε επικοινωνήστε με το αρμόδιο γραφείο της τοπικής αυτοδιοίκησης, την τοπική υπηρεσία αποκομιδής απορριμμάτων ή το κατάστημα όπου αγοράσατε αυτό το προϊόν.

Η συσκευή έχει σχεδιαστεί, δοκιμαστεί και κατασκευαστεί σύμφωνα με την:

Ασφάλεια: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233. - Επίδοση: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301. EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3; ETSI EN 301 489-1; ETSI EN 301 489-17; ETSI EN 300 328; IEC 62311:2019.

Προσαρμογές για σωστή χρήση ώστε να ελαχιστοποιηθούν οι περιβαλλοντικές επιπτώσεις: Ενεργοποιήστε τον απορροφητήρα στην ελάχιστη ταχύτητα όταν αρχίζετε το μαγείρεμα και αφήστε τον να λειτουργεί για λίγα λεπτά μετά το τέλος του μαγειρέματος. Αυξήστε την ταχύτητα μόνο σε περιπτώσεις μεγάλης συγκέντρωσης καπνού και χρησιμοποιήστε την επιταχυνόμενη ταχύτητα μόνο σε ακραίες καταστάσεις. Αντικαταστήστε το φίλτρο ενεργού άνθρακα όταν ο αέρας πρέπει να διατηρείται καθαρός από τις οσμές. Καθαρίστε το φίλτρο λίπους όταν ο αέρας πρέπει να διατηρείται καθαρός από το φίλτρο λίπους. Χρησιμοποιήστε τη μέγιστη διάμετρο του συστήματος των σωλήνων του αεραγωγού που υποδεικνύεται στο εγχειρίδιο αυτό, ώστε να βελτιστοποιηθεί η απόδοση και να ελαχιστοποιηθεί ο θόρυβος.

Χρήση

Ο απορροφητήρας εξαερισμού κατασκευάζεται κατά τέτοιο τρόπο ώστε να μπορεί να χρησιμοποιηθεί είτε ως τύπος απορρόφησης εξωτερικής εκκένωσης (εξαγωγή) είτε ως τύπος ανακυκλοφορίας με φίλτρο άνθρακα.

Έκδοση απαγωγής

Σε αυτήν την περίπτωση απαγωγής συνδέονται στο

εσωτερικό περίβλημα μέσω ενός ειδικού αγωγού εξαερισμού που συνδέεται με το δακτύλιο σύνδεσης που βρίσκεται στο πάνω μέρος του απορροφητήρα.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

Ο οδηγός δεν επιτρέπεται και πρέπει να αγοραστεί.

Η διάμετρος του αγωγού εισόδου πρέπει να είναι αντίστοιχη με τη διάμετρο του δακτυλίου οδήγησης.

ΠΡΟΕΙΔΟΠΟΙΗΣΗ!

Εάν ο ατμοποιητής έχει ρύθμιση έργου ανάκας, τότε αυτό πρέπει να αφαιρείται.

Έκδοση φίλτρου

Το φίλτρο αφαιρεί τα λίπη και τις μυρωδιές από τον αέρα πριν βιοχτευτεί στο εσωτερικό του δωματίου μέσω της επάνω αγωγής.

Προκειμένου να χρησιμοποιήσετε τον απορροφητήρα σε αυτό τον τύπο, πρέπει να εγκαταστήσετε ένα σύστημα πρόσθετου φίλτρου, βασισμένο στον ενεργό άνθρακα.

Σημείωση: Ο ανακυκλωμένος αέρας μετά τα φίλτρα άνθρακα επανέρχεται στην κουζίνα μέσω των πλαϊνών οπών της συσκευής.

Τα μοντέλα που δεν έχουν μέθοδο αναρρόφησης αεραγωγού τύπου λειτουργούν ως ανακυκλωτές και πρέπει να συνδεθούν με εξωτερική μονάδα αναρρόφησης (δεν παρέχεται).

Οι οπές εξαγωγής παρέχονται με την περιφερειακή μονάδα αναρρόφησης.

Εγκατάσταση

Πριν προχωρήσετε στην εγκατάσταση του απορροφητήρα, ελέγξτε εάν όλα τα μέρη του είναι ακέραια. Σε αυτή την περίπτωση, ενεργοποιήστε τον κινητήρα και μην συνεχίσετε με την εγκατάσταση του απορροφητήρα. Επιπλέον, διαβάστε προσεκτικά τις οδηγίες χρήσης που παρέχονται.

Χρησιμοποιήστε σωλήνα εξαερισμού μήκους μικρότερου των 5 μέτρων. Ελαχιστοποιήστε τις γωνίες για μέγιστη κατά 1 μέτρο τη δύναμη αναρρόφησης (π.χ. με 2 γωνίες 90°, το μήκος του σωλήνα δεν πρέπει να υπερβαίνει τα 3 μέτρα). Αποφεύγετε απότομες αλλαγές κατευθύνσεων. Χρησιμοποιήστε σωλήνα σταθερής διαμέτρου 150mm. Χρησιμοποιήστε σωλήνα από εξωτερικό υλικό. Η εγγύηση δεν είναι υπεύθυνη για ζημιές ή βλάβες που προκαλούνται από ακατάλληλη εγκατάσταση ή εγγύηση θεωρείται άκυρη. Πριν τρυπήσετε, βεβαιωθείτε ότι στο εσωτερικό του τοίχου δεν υπάρχουν καλώδια ή μέρη του κτιρίου που εμποδίζουν την κατάλληλη εγκατάσταση. Βεβαιωθείτε πρώτα ότι ο απορροφητήρας και η επιφάνεια μαγειρέματος αντιστοιχούν απόλυτα στην επιφάνεια διάταξης του τοίχου, και κατόπιν προχωρήστε στην εγκατάσταση. Πριν βιδώσετε, βεβαιωθείτε ότι ο τοίχος είναι κάτω από την επιφάνεια μαγειρέματος.

Τοποθέτηση στον τοίχο

(μόνο για μοντέλα με τοίχο που δεν περιλαμβάνουν μέσα εξοπλισμού του απορροφητήρα)

ΠΡΟΣΟΧΗ!

Η εγκατάσταση πρέπει να εκτελείται αποκλειστικά από εξειδικευμένους εγκαταστάτες. ΓΙΑ ΤΟΝ ΕΓΚΑΤΑΣΤΑΤΗ: Η ευθύνη για την εγκατάσταση του απορροφητήρα, συμπεριλαμβανομένου του ελέγχου της συμμόρφωσης του κιτ στερέωσης του εν λόγω προϊόντος που αναλαμβάνεται στο έργο, φέρει αποκλειστικά ο εγκαταστάτης. Οι οδηγίες αναφέρονται, ενδεικτικά αλλά όχι περιοριστικά, σε ορισμένες χρήσιμες οδηγίες για τον χρήστη.

Χρησιμοποιήστε έναν τοίχο από τοίχο (σε συμμόρφωση με το άρθρο 30 του IEC/EN 60335-2-31), κατάλληλο για τις συνθήκες θερμοκρασίας (έως 80°C) και υγρασίας (έως 93%) λειτουργίας που επιτυγχάνονται κατά την αναρρόφηση. Το συνολικό βάρος του τοίχου που χρησιμοποιείται δεν πρέπει να υπερβαίνει τα 1,5 kg. - Στερεώστε τον τοίχο στον απορροφητήρα μέσω των οπών στερέωσης. Δείτε τις εικόνες σχετικά με τη στερέωση του τοίχου που αναφέρονται στον απορροφητήρα. - Για τη στερέωση του τοίχου χρησιμοποιήστε κατάλληλα μηχανικά εξαρτήματα (δεν συμπεριλαμβάνονται στο κιτ συναρμολόγησης). Η Elica δεν αναλαμβάνει την ευθύνη για τυχόν ζημιές ή αντικείμενα που προέρχονται από τη μη συμμόρφωση με την εγκατάσταση της συσκευής και του τοίχου.

Elica Connect

Ο ατοπικός διαθέτης λειτουργία WiFi για απομακρυσμένη σύνδεση μέσω της εφαρμογής Elisa Connect.

• Απαιτείται router 2.4GHz WiFi b/g/n, smartphone Android ή iOS. Επιβεβαιώστε σε ένα κατάστημα τη συμβατότητα της εφαρμογής με την έκδοση του λειτουργικού συστήματος του smartphone σας.

Εισαγωγή: Ο απορροφητήρας ELICA συμμορφώνεται με τον τύπο οικιακής συσκευής και ο ραδιοεξοπλισμός WiFi συμμορφώνεται με την οδηγία 2014/53/ΕΕ. Ο ραδιοεξοπλισμός λειτουργεί στη ζώνη συχνοτήτων ISM στα 2.4GHz, ενώ η μέγιστη ισχύς η εκπεμπόμενη ραδιοσυχνότητας δεν ξεπερνά τα 20 dBm (e.i.r.p.).

Προειδοποιήσεις:

Προσοχή, δέουσα. Τα έξοδα του ανεμιστήρα συμπεριλαμβάνονται ώστε να επιτρέπεται η χρήση όλων των υπηρεσιών της συσκευής οικιακής συσκευής. Περισσότερες πληροφορίες σχετικά με τους τόπους λειτουργίας των ανεμιστήρων και με την πολιτική απορρήτου είναι διαθέσιμες στον ιστότοπο www.elica.com. Διαθεσιμότητα στις χώρες. Η υπηρεσία Elica Connect είναι διαθέσιμη σε ορισμένες χώρες.

ΠΕΡΙΣΣΟΤΕΡΕΣ ΠΛΗΡΟΦΟΡΙΕΣ ΕΠΙΣΚΕΦΘΕΙΤΕ ΤΟΝ ΣΧΕΤΙΚΟ ΙΣΤΟΤΟΠΟ www.elica.com.

Μελλοντικές τροποποιήσεις. Η Elica διατηρεί το δικαίωμα να προβεί σε τροποποιήσεις που η ίδια θεωρεί χρήσιμες για τη βελτίωση της υπηρεσίας της Elica Connect. Συνεπώς οι πληροφορίες που περιέχονται στο παρόν εγχειρίδιο δεν είναι δεσμευτικές και έχουν ενδεικτικό χαρακτήρα.

Λειτουργία

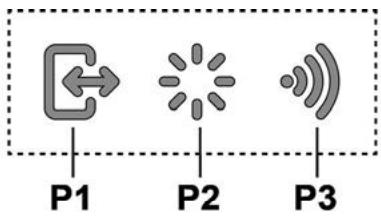

Οθόνη Στοιχείων Ελέγχου Α

P1. Κουμπί ανοίγματος/κλεισίματος πανελ απορροφητήρα. P2. Κουμπί φωτισμού ON/OFF P3. Κουμπί σύνδεσης WiFi

P1. Κουμπί ανοίγματος/κλεισίματος πανελ απορροφητήρα

Εάν το πανελ είναι ΚΛΕΙΣΤΟ, με το πάτημα του κουμπιού P1, ο απορροφητήρας θα ενεργοποιηθεί και το πανελ του απορροφητήρα θα ανυψωθεί.

Η ενέργεια αυτή θα διαρκέσει πρώτα και στην οθόνη στοιχείων ελέγχου Β, αφού γίνει χειρισμός του κινητήρα και του φωτισμού.

Εάν το πανελ είναι ΑΝΟΙΧΤΟ, με το πάτημα του κουμπιού P1, ο απορροφητήρας θα μπει και το πανελ απορροφητήρα θα κλείσει. Η ενέργεια αυτή διακόπτει όλες τις ενεργές λειτουργίες του κινητήρα και του φωτισμού.

Σημείωση: Όταν το πανελ είναι κλειστό ή εν κινήσει, η οθόνη στοιχείων ελέγχου Β παραμένει ανενεργή. Όταν το πανελ ανοίξει τελείως, θα μπορείτε να χρησιμοποιήσετε την οθόνη Β.

P2. Κουμπί φωτισμού ON/OFF

Αν το πανελ είναι ΚΛΕΙΣΤΟ, με το πάτημα του κουμπιού P2, ο απορροφητήρας θα ανάψει, το πανελ του απορροφητήρα θα ανυψωθεί και τα φώτα ανάβουν μόνο όταν ανοίξει εντελώς το συρόμενο τμήμα.

Αν το κανάλι είναι ΑΝΟΙΧΤΟ, θα μπορείτε να διαχειριστείτε μόνο την ενεργοποίηση και απενεργοποίηση φωτισμού του απορροφητήρα.

Σημείωση: Το κουμπί φωτισμού 2D ενεργεί ανεξάρτητα από την κατάσταση του κινητήρα και διαχειρίζεται το φωτισμό του απορροφητήρα.

P3. Κουμπί WiFi

Ρύθμιση WiFi: Είναι ενεργοποιημένη, πατήστε για περίπου 2 δευτερόλεπτα για να εισέλθετε σε λειτουργία ρύθμισης WiFi και ακολουθήστε τις οδηγίες στην εφαρμογή για να ολοκληρωθεί η διαδικασία. Κατά τη διάρκεια της διαδικασίας, το κουμπί WiFi αναβοσβήνει υποδεικνύοντας την κατάσταση της σύνδεσης (βλέπε πίνακα καταστάσεων WiFi). Για να διακόψετε τη διαδικασία ρύθμισης του WiFi, πατήστε για περίπου 2 δευτερόλεπτα όταν το κουμπί είναι αναμμένο με συνεχόμενο πράσινο φως. Μετά τη ρύθμιση, αν επιθυμείτε να την αλλάξετε, πατήστε για περίπου 6 δευτερόλεπτα για να γίνει επαναφορά των ρυθμίσεων WiFi, το κουμπί ανάβει και επαναλάβετε τη διαδικασία ρύθμισης. Ενεργοποίηση/απενεργοποίηση WiFi: Αφού πραγματοποιήσετε τη ρύθμιση, μπορείτε να απενεργοποιήσετε/ενεργοποιήσετε τη λειτουργία WiFi. Πατήστε για περίπου 2 δευτερόλεπτα για απενεργοποίηση/ενεργοποίηση της λειτουργίας WiFi. Η απενεργοποίηση της λειτουργίας δεν συνιστάται για την ασφάλεια των ρυθμισμένων WiFi.

Πίνακας κατάστασης WiFi

Koumpi WiFi	KataoTaon ouvδεοησuokεuŋs
Σβησμένο φως	Mη ριθμισμένο ἡπενεργοτοιημένο WiFi
Σταβερό αναμένο φως	WiFi συνδεδεμένο
Φως Που αναβοσβήνει γρήγορα	Προστάθεια ouvδεοης στο router WiFi
Φως Που αναβοσβήνει αργά	Προστάθεια ouvδεοης στο cloud Elica
Αναμένο φως μέ φωτισμό Που αναβοσβήνει σύντομα	Λήψη Απομακρωσενης εντολής (π.χ. ευργοτοιηση κινητήρα ἡφωτισμόύ)

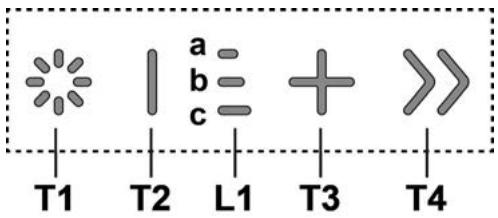

T1. Κουμπί φωτισμού ON/OFF

T2. Κουμπί μείωσης ταχύτητας απορρόφησης / Σβήσιμο κινητήρα

L1. LED ένδειξης ενεργής ταχύτητας

T3. Κουμπί εκκίνησης κινητήρα / Αύξησης ταχύτητας απορρόφησης

T4. Κουμπί λειτουργίας «BOOST» - υψηλή ταχύτητα -

T1: Κουμπί φωτισμού ON/OFF

Για ενεργοποίηση και σβήσιμο του φωτισμού.

Αν η λάμπα παραμένει αναμμένη, το κουμπί T1 μπορείτε να αυξήσετε/μειώσετε την ένταση του φωτισμού.

T2: Κουμπί μείωσης ταχύτητας / Σβήσιμο κινητήρα

Πατήστε για να μειώσετε την ισχύ απορρόφησης, ενώ ο απορροφητήρας λειτουργεί.

Πατήστε και κρατήστε πατημένο για να αλλάξετε κατεύθανση τον απορροφητήρα.

L1: Ένδειξη ενεργής ταχύτητας

Τα κεντρικά LED ανάβουν ανάλογα με την ταχύτητα απορρόφησης που είναι ενεργοποιημένη:

στην ταχύτητα 1 ανάβει το LED a, στην ταχύτητα 2 ανάβουν τα LED a+b, στην ταχύτητα 3 ανάβουν τα LED a+b+c

T3: Κουμπί αύξησης ταχύτητας

Πατήστε για να αυξήσετε την ταχύτητα απορρόφησης. Πατήστε για να μειώσετε την ταχύτητα απορρόφησης.

T4: Κουμπί λειτουργίας «BOOST» - υψηλή ταχύτητα - πατήστε T4 για να ενεργοποιήσετε την υψηλή ταχύτητα απορρόφησης «BOOST 1», μέχρι να διακόψετε τη ρύθμιση στα 30 λεπτά

Αυτή η παράταση λειτουργίας χρησιμοποιείται για την εξοικονόμηση του απαραίτητου χρόνου λειτουργίας με υψηλή ταχύτητα.

Σημείωση: αφού παρέλθουν τα 30 λεπτά, ο απορροφητήρας θα επανέλθει στην ταχύτητα απορρόφησης που είχε ρυθμιστεί προηγουμένως.

Με τον κινητήρα αναμμένο σε «BOOST 1», πατήστε ξανά το T4 για να ενεργοποιηθεί η υψηλή ταχύτητα απορρόφησης «BOOST 2», με χρονική διάρκεια ρύθμισης στα 7 λεπτά.

Σημείωση: αφού παρέλθουν τα 7 λεπτά, ο απορροφητήρας θα επανέλθει στην ταχύτητα απορρόφησης που είχε ρυθμιστεί προηγουμένως.

Σημείωση: εάν πατήσετε ξανά το T4, εντός των 7 λεπτών, επιστρέφετε στην ταχύτητα απορρόφησης που είχατε ρυθμίσει προηγουμένως.

Κατά τη διάρκεια των ενεργών λειτουργιών «BOOST 1» και «BOOST 2», ισχύουν:

T2: Επιστρέφετε στην ταχύτητα απορρόφησης που είχατε ρυθμίσει προηγουμένως.

T3: Επιστρέφετε στην 3η ταχύτητα απορρόφησης.

** Προειδοποίηση ταχύτητας ανεμιστήρα ακολουθείται να ελέγχεται μέσω των LED ένδειξης L1

Αν η υγρασία ταχύτητας έχει ρυθμιστεί κατευθείαν ανενεργοποιημένη με τον αυτόματο ανεμιστήρα, στο τέλος της χρονικής ρύθμισης ο κινητήρας θα σβήσει

Κατά τη διάρκεια των λειτουργιών BOOST το σύμβολο L4 αναβοσβήνει

(«BOOST 1»: λευκό - «BOOST 2»: μπλε (φως)

Δείκτες κορεσμού φίλτρων

Ανατακονικά διάταγμα ο ανεμιστήρας συνεχίζει να λειτουργεί για την εκτέλεση της συντήρησης των φίλτρων.

LED L1 (a-b-c) ανάβει με μικρό ρυθμό αναβοσβήνει (όλα τα φωτεινά σήματα αναβοσβήνουν ταυτόχρονα): Εκτελέστε τη συντήρηση του φίλτρου αέρα.

LED L1 (a-b-c) ανάβει με ένα εναλλασσόμενο φως (τα φωτεινά σήματα αναβοσβήνουν διαδοχικά): Εκτελέστε τη συντήρηση του φίλτρου ενέργειας αέρα

Ειδοποίηση: Η ένδειξη κορεσμού των φίλτρων εμφανίζεται εντός των πρώτων 10 δευτερολέπτων από την εκκίνηση του ανεμιστήρα και εντός αυτού του χρονικού διαστήματος τα τρία να προβούν σε αναφορά των δεικτών κορεσμού.

Επαναφορά δεικτών κορεσμού φίλτρων:

Παρατεταμένη πίεση του κουμπιού T3

LED L1 (a-b-c) αναβοσβήνει και σβήνει (ανάλογα με τον τύπο φίλτρου για τον οποίο εκτελείται η επαναφορά, τα φωτεινά σήματα αναβοσβήνουν ταυτόχρονα ή αναβοσβήνουν διαδοχικά). Εκπέμπεται ένα ηχητικό σήμα για την επιβεβαίωση της εκτέλεσης της επαναφοράς.

Ενεργοποίηση δείκτη κορεσμού

Σημείωση: αυτή η ενέργεια πρέπει να εκτελείται με τον ανεμιστήρα σβησμένο.

-Φίλτρο αέρα

Αυτό το δείκτης ενεργοποιείται με παρατεταμένο πάτημα των κουμπιών T3 και T2.

Αν ο δείκτης είναι ενεργοποιημένος, πατήστε το κουμπί T3 και μετά το κουμπί T2 για να τον απενεργοποιήσετε. Αν ο δείκτης είναι απενεργοποιημένος, πατήστε το κουμπί T2 και μετά το κουμπί T3 για να τον ενεργοποιήσετε.

Σημείωση: 30 παρατεταμένο πάτημα των κουμπιών T3 και T2

ΕΙΣΕΡΧΕΣΤΕ ΣΤΟ ΜΕΝΟΥ Τυρμουσμέων.

Συντήρηση

Καθαρισμός

Για τον καθαρισμό ο χρήστης πρέπει να χρησιμοποιεί ΜΟΝΟ ένα υγρό πανί ή ουδέτερο απορρυπαντικό. ΜΗΝ ΧΡΗΣΙΜΟΠΟΙΕΙΤΕ ΕΡΓΑΛΕΙΑ Ή ΜΕΣΑ ΚΑΘΑΡΙΣΜΟΥ!

Απορρίψτε τα χρησιμοποιημένα μέσα. ΜΗ ΧΡΗΣΙΜΟΠΟΙΕΙΤΕ ΑΛΚΟΟΛ!

Φίλτρο για τα λίπη

Συγκρατεί τα σωματίδια λίπους που προέρχονται από το μαγείρεμα.

Πρέπει να καθαρίζεται μία φορά τον μήνα (ή όταν το σύστημα ενδείξης κορεσμού των φίλτρων - εάν προβλέπεται στο μοντέλο που έχετε αποκτήσει - δείχνει αυτή την αναγκαιότητα), με απορρυπαντικά που δεν χαράζουν, είτε στο χέρι είτε στο πλυντήριο πιάτων στο οποίο πρέπει να ρυθμιστεί η χαμηλή θερμοκρασία και σύντομος κύκλος. Με το πλύσιμο στο πλυντήριο πιάτων το φίλτρο για τα λίπη μπορεί να αποχρωματιστεί ελαφρώς, αλλά αυτό δεν επηρεάζει τις ιδιότητες φιλτραρίσματος.

Το πλυντήριο και η αντικατάσταση των φίλτρων λίπους και των φίλτρων άνθρακα γίνεται με την ακόλουθη επιφάνεια απορρόφησης αέρα.

Στη συνέχεια αφαιρέστε την επιφάνεια ένταξης τραβώντας ταυτόχρονα την άνω πλευρά κάθε πλευρικής επιφάνειας. Η επιφάνεια κυλάει μπροστά, ελευθερώνοντας τη βάση των φίλτρων λίπους.

Εικ. 18-21

Φίλτρο άνθρακα (μόνο για τον τύπο φιλτραρίσματος)

Αντικατάσταση των φίλτρων που πρέπει να γίνεται από το χαρέρι.

Φίλτρο ενεργού άνθρακα που πλένεται

Το φίλτρο ενεργού άνθρακα μπορεί να πλυθεί με δύο τρόπους (ή όταν το σύστημα ενδείξει κορεσμού των φίλτρων - εάν πρόβλεται στο μοντέλο τρικάτε - ενδεικνύει αυτή την ανάγκη) σε νερό και ιδιαίτερα απορρυπαντικά ή στο πλυντήριο πιάτων 65°C (στην περίπτωση πλυσίματος στο πλυντήριο πιάτων αγνεί ο κύκλος χωρίς αλλά τα πιάτικα μέσα).

Αφαιρέστε το νερό που περισσεύει χωρίς να καταστρέψει το φίλτρο, μετά βάλε το στον φούρνο για 10 λεπτά σε 100°C για να στεγνώσει ομοιόμορφα.

Αντικαταστήστε τα στραγγιστικά κάθε 3 χρόνια και κάθε φορά που τα έχετε υποστεί ζημιά.

Βάλτε τα φίλτρα άνθρακα μόνο όταν έχετε αφαιρέσει τα φίλτρα λίπους (δεν παρέχονται).

Αντικατάσταση λαμπτήρων

Ο απορροφητήρας διαθέτει σύστημα φωτισμού που χρησιμοποιεί την τεχνολογία LED.

Η τεχνολογία LED εξοικονομεί άριστο φωτισμό, διάρκεια έως 10 ώρες εγγυημένη προ των κιόνων λαμπτήρων ενώ παράλληλα συνεχίζουν την εξοικονόμηση έως και του 90% της ηλεκτρικής ενέργειας.

Για την αντικατάσταση των λαμπτήρων, επικοινωνήστε με το εξουσιοδοτημένο κέντρο ανταλλακτικών.
