GETUP BLGL/A/90 - Virtuvės gartraukis ELICA - Nemokama naudojimo instrukcija

Produkto tipas	Virtuvės gartraukis
Prekės ženklas	ELICA
Modelis	GETUP BLGL/A/90
Plotis	90 cm
Maitinimas	220-240 V / 50-60 Hz
Maksimali traukimo galia	Nenurodyta instrukcijoje (apytiksliai: apie 700 m³/h)
Montavimo tipas	Ištraukimas į lauką arba recirkuliacija su anglies filtru
Greičių skaičius	3 greičiai + 2 pagreičio greičiai (Pagreitis 1: 30 min, Pagreitis 2: 7 min)
Apšvietimas	Integruotas LED, reguliuojamas intensyvumas
Ryšys	„WiFi“ 2,4 GHz (b/g/n), „Elica Connect“ programėlė, balso komandos
Ištraukiamas skydelis	Taip, valdomas P1 mygtuku
Riebalų filtras	Metalinis, plaunamas (indų plovimo mašinoje arba rankomis)
Aktyviosios anglies filtras	Plaunamas (kas 2 mėnesius), keičiamas kas 3 metus
Filtrų prisotinimo indikatorius	Taip, mirksi L1 lemputės
Minimalus atstumas iki kaitvietės	400 mm (rekomenduojama)
Ištraukimo kanalo skersmuo	150 mm
Maksimalus kanalo ilgis	5 metrai (su alkūnių apribojimais)
Svoris	Nenurodyta (apytiksliai: apie 15-20 kg)
Saugos standartai	EN/IEC 60335-1, EN/IEC 60335-2-31
Garantija	Atitiktis Europos standartams, perdirbimas pagal WEEE
Mėnesinė priežiūra	Riebalų filtro valymas (bent kartą per mėnesį)
Le mpų keitimas	Kreiptis į įgaliotąjį servisą

Dažnai užduodami klausimai - GETUP BLGL/A/90 ELICA

Kaip sumontuoti gartraukį GETUP BLGL/A/90 su ištraukimo versija?

Naudokite 150 mm skersmens ištraukimo kanalą (nepridedamas) ir prijunkite prie flanšo virš gartraukio. Jei gartraukyje yra anglies filtras, prieš montuodami ištraukimo versiją jį išimkite.

Kaip prijungti gartraukį prie „Elica Connect“ programėlės?

Paspauskite P3 mygtuką maždaug 2 sekundes, kad patektumėte į WiFi konfigūracijos režimą. Tada vykdykite instrukcijas „Elica Connect“ programėlėje savo išmaniajame telefone (Android arba iOS, WiFi 2,4 GHz tinklas), kad užbaigtumėte prijungimą.

Ką daryti, jei užsidega filtrų prisotinimo indikatorius?

L1 lemputė mirksi, nurodydama, kad reikia išvalyti riebalų filtrą (visos lemputės mirksi kartu) arba anglies filtrą (lemputės mirksi pakaitomis). Po valymo iš naujo nustatykite indikatorių ilgai paspausdami T3 mygtuką, kol lemputės užges.

Kaip išvalyti riebalų filtrą?

Nuimkite priekinį skydelį, vienu metu traukdami viršutinę dalį iš abiejų pusių. Išimkite metalinius filtrus ir nuplaukite juos rankomis su neutraliu plovikliu arba indų plovimo mašinoje žemoje temperatūroje greitu ciklu. Po džiovinimo vėl įdėkite juos į vietą.

Kaip naudoti pagreičio funkciją?

Paspauskite mygtuką T4 B ekrane, kad įjungtumėte intensyvų greitį „Pagreitis 1“ (30 minučių). Antras paspaudimas įjungia „Pagreitis 2“ (7 minutes). Šių funkcijų metu T4 simbolis mirksi (baltas – pagreitis 1, mėlynas – pagreitis 2).

Kokį minimalų atstumą reikia išlaikyti tarp gartraukio ir kaitvietės?

Rekomenduojama išlaikyti ne mažesnį kaip 400 mm atstumą tarp kaitvietės ir virš gartraukio esančių komponentų. Dujinėms kaitvietėms laikykitės atstumų, nurodytų instrukcijoje.

Ar galiu naudoti gartraukį be priekinio skydelio?

Ne, gartraukio niekada negalima naudoti be tinkamai sumontuotos grotelės ar skydelio. Gartraukyje yra saugos jungikliai, kurie neleidžia veikti, jei skydelis nėra vietoje.

Kaip pakeisti LED lemputes?

LED lemputės yra integruotos ir turi būti pakeistos įgalioto techniko. Susisiekite su „Elica“ garantinio aptarnavimo tarnyba, kad gautumėte atsargines dalis ir atliktumėte pakeitimą.

Ką daryti, jei gartraukis neįsijungia?

Patikrinkite, ar prietaisas tinkamai prijungtas ir ar automatinis jungiklis yra įjungtoje padėtyje. Įsitikinkite, kad ištraukimo skydelis yra visiškai atidarytas (mygtukas P1), kad B ekranas būtų aktyvus. Jei problema išlieka, kreipkitės į techninį aptarnavimą.

Kaip įjungti arba išjungti anglies filtro prisotinimo indikatorių?

Kai gartraukis išjungtas, ilgai paspauskite T3 ir T2 mygtukus kartu. Po pirmo paspaudimo rodomas riebalų filtro nustatymas; po antro paspaudimo pasiekiate anglies filtro nustatymą. Paspauskite T2 arba T3, kad įjungtumėte / išjungtumėte indikatorių.

NAUDOJIMO INSTRUKCIJA GETUP BLGL/A/90 ELICA

LT - Montavimo ir naudojimo instrukcija

Griežtai laikykitės naudojimosi instrukcijų. Gamintojas neprisiima jokios atsakomybės, jei montuojant prietaisą buvo nesilaikoma naudojimosi instrukcijoje nurodytų taisyklių ir tokiu būdu prietaisas sugedo, buvo pažeistas ar užsidegė. Gartraukis skirtas dūmams ir garams, susidariusiems gaminant maistą, ištraukti. Jis skirtas naudoti tik namuose.

Išoriškai gautas gali atrodyti kitaip, nei pavaizduota šioje brošiūroje, tačiau naudojimosi, priežiūros ir montavimo nurodymai lieka tokie patys.

Svarbu saugoti šias instrukcijas, kad galėtumėte jas bet kuriuo metu paskaityti. Jei gaminį parduotumėte, perleistumėte kitiems ar perkeltumėte į kitą vietą, įsitikinkite, kad instrukcijos liktų kartu su gaminiu. - Įdėmiai perskaitykite instrukcijas: jose pateikta svarbi informacija apie įdiegimą, naudojimą ir saugumą. - Nekeiskite elektrinių ar mechaninių gaminio ar iškvėpimo vamzdžių savybių. - Prieš įrengdami gaminį, patikrinkite visus jo komponentus, ar nepažeisti. Jei pažeisti, nutraukite įrengimo darbus ir susisiekite su platintoju.

Pastaba: (^*) simboliu pažymėtos dalys yra papildomi priedai, tiekiami tik su tam tikrais modeliais arba papildomi priedai, kuriuos galima nusipirkti atskirai.

Saugos taisyklės

• Prieš atlikdami bet kokius valymo ar priežiūros veiksmus, atjunkite gartraukį nuo elektros tinklo, ištraukdami maitinimo laido kištuką ar išjungdami pagrindinį namo jungiklį.
• Atlikdami visus montavimo ir priežiūros darbus, mūvėkite darbo pirštines.
• Vaikai nuo 8 metų amžiaus ir asmenys su ribotomis fizinėmis, jutimo ar psichinėmis galimybėmis, ar neturintys patirties ar reikalingų žinių, gali naudoti aparatą su priežiūra arba gavę atitinkamas instrukcijas apie saugų aparato naudojimą bei supratę visus pavojus, susijusius su jo naudojimu.
• Vaikai turi būti prižiūrimi, kad nežaistų su įrenginiu.
• Valymas ir priežiūra negali būti atliekami vaikų be priežiūros.
• Patalpoje turi būti pakankama ventiliacija, kai virtuvinis gartraukis naudojamas vienu metu kartu su kitais įrenginiais, naudojančiais dujas ar kitą

medžiagų degimą.

• Gartraukis turi būti dažnai valomas tiek iš vidaus, tiek iš išorės (MAŽIAUSIAI VIENĄ KARTĄ PER MĖNESĮ), bet kuriuo atveju rekomenduojama vadovautis priežiūros instrukcijose pateiktais nurodymais.
• Nesilaikant gartraukio valymo bei filtrų keitimo ir valymo instrukcijų, gali kilti gaisro pavojus. Griežtai draudžiama gaminti patiekalus su ugnimi po gartraukiu.
• Lempos keitimui naudokite tik šių instrukcijų vadove esančiame priežiūros skyriuje nurodytus lempų tipus.

Atviros liepsnos naudojimas pažeidžia filtrus ir gali sukelti gaisrą, todėl jos būtina vengti.

Kepimas turi būti nuolatos stebimas, kad įkaitęs aliejus neužsidegtų.

DĖMESIO: Viryklei veikiant, prieinamos gartraukio dalys gali tapti karštos.

• Nejunkite įrenginio prie elektros tinklo, kol jis nėra visiškai sumontuotas. Griežtai laikykitės vietinės valdžios pateiktų taisyklių dėl išmetamų dūmų techninių matmenų ir saugumo.
• Išsiurbiamas oras negali būti išleidžiamas į vamzdyną, naudojamą dūmams, susidariusiems dėl dujų ar kitų medžiagų degimo, išmetimui. DĖMESIO! Netinkamai sumontavus varžtus ir kitas tvirtinimo detales, nurodytas šiose instrukcijose, gali kilti pavojus su elektra.
• Nenaudokite ir nepalikite gartraukio tinkamai nesumontavę lempų, nes rizikuojate elektros nutrenkimu.
• Niekada nenaudokite gartraukio tinkamai nesumontavę grotelių!
• Gartraukis JOKIAIS BŪDAIS negali būti naudojamas kaip atrama, nebent aiškiai

nurodyta kitaip.

• Montavimui naudokite tik kartu su gaminiu gautus tvirtinimo varžtus, o jeigu jų negavote, naudokite tinkamo tipo varžtus.
• Naudokite tinkamo ilgio varžtus, kurie nurodyti Montavimo vadove.
• Iškilus dvejonėms, kreipkitės į įgaliotą aptarnavimo centrą ar panašų kvalifikuotą personalą.

DĖMESIO! Nenaudoti su atskiru programavimo įtaisu, laikmačiu, nuotoliniu valdymo pultu arba bet kuriuo kitu automatiškai suaktyvinamu prietaisu.

Prijungimas prie elektros tinklo

Gaubtą prijungti prie elektros tinklo privalo kvalifikuotas ir specializuotas techninis personalas.

Įtampa elektros tinkle turi atitikti įtampą, nurodytą etiketėje, priklijuotoje gaubto viduje. Jei yra kištukas, reikia įjungti gaubtą į rozetę, atitinkančią galiojančius nuostatus ir esančią prieinamoje vietoje net ir po gaubto įdiegimo. Jeigu kištuko nėra (yra numatytas tiesioginis prijungimas prie elektros srovės) arba nėra rozetės prieinamoje vietoje net ir po gaubto įdiegimo, yra naudojamas dvipolis jungiklis, pagal visas įdiegimo taisykles užtikrinantis visišką atsijungimą nuo elektros tinklo per aukštos įtampos atveju.

DĖMESIO! Prieš vėl prijungdami gaubtą prie elektros maitinimo tinklo ir patikrindami, ar jis tinkamai veikia, visada įsitikinkite, ar tinklo kabelis tinkamai įmontuotas.

Įrengimas

Jei dujinės viryklės įrengimo instrukcijose nurodomas didesnis atstumas, būtina į tai atsižvelgti.

Pastaba: virtuvinis gartraukis turi būti įrengtas taip, kad visuomet būtų užtikrinta tinkama prieiga prie gartraukio ir jo elektroninių dalių, kilus būtinybei atlikti techninės priežiūros darbus. Pastaba: nuotolinį variklį su gartraukiu jungiantis laidas yra 3 m ilgio.

Dėmesio! Nenupjaukite jungiamojo laido tarp gaubto ir variklio, kad neprarastumėte teisės į garantiją.

Perkeldami gartraukį, nedėkite rankų nuimamos ištraukiamos plokštės (dėžės) veikimo srityje.

Gartraukyje yra įgrenti saugos jungikliai, kurie padeda išvengti įrenginio įjungimo, kai nuimama priekinė filtro plokštelė.

Nuolat siekdami tobulinti savo produktų kokybę, mes pasiliekame teisę keisti jų technines, funkcines ir estetines savybes šios produktų tobulinimo patirties pagrindu. Norint užtikrinti tinkamą gartraukio modelio su išoriniu varikliu veikimą, būtina naudoti to paties gamintojo ištraukiamąjį bloką (išorinį variklį).

Įdiegiant prietaisą rekomenduojama išlaikyti mažesnį nei 400 mm atstumą tarp kaitlentės ir ant gaubto esančių detalių. To reikia, kad įtraukimo skydas galėtų be kliūčių pakilti (atsidaryti) ir nusileisti (užsidaryti) ir kad būtų patogu pasiekti ant skydo esančius valdymo mygtukus.

ĮSPĖJIMAS: metalinę dėžutę su elektroninėmis detalėmis padėkite ne mažesniu nei 65 cm nuo dujinės kaitlentės arba 65 cm atstumu nuo įtraukimo taško.

PATARIMAS: rekomenduojame metalinę dėžutę su elektroninėmis detalėmis sumontuoti bent 10 cm atstumu nuo žemės ir pakankamu atstumu nuo bet kokių šilumos šaltinių (pvz., orkaitės ar kaitlentės).

DUJINĖ KAITLENTĖ

Nė viena dujinė kaitlentė negali viršyti šių reikšmių: bendra maksimali galia, kaip nurodyta 3 pav., ir daugiausiai 5 atskiri degikliai. 75 cm dujinė kaitlentė neturi viršyti šių reikšmių: bendra maksimali galia 11,9 kW; bendra maksimali galinių kaitlenčių galia: 4,7 kW; maksimali wok galia 4,2 kW. 90 cm dujinė kaitlentė neturi viršyti šių reikšmių: bendra maksimali galia 13,7 kW; bendra maksimali galinių kaitlenčių galia: 4,7 kW; maksimali wok galia 6 kW.

Šis prietaisas pažymėtas remiantis ES Direktyva 2012/19/EC - UK SI 2013 No.3113 dėl elektros ir elektroninės įrangos atliekų, (EEĮ atliekų). Pasirūpindamas, kad šis gaminys būtų išmestas tinkamai, vartotojas padės išvengti neigiamų pasekmių aplinkai ir sveikatai.

Simbolis ant gaminio ar jo dokumentuose rodo, kad šis gaminys neturi būti priskiriamas buitinėms atliekoms, o turi būti pristatytas į tam tikrą atliekų surinkimo punktą elektrinių ir

elektroninių aparatų pakartotiniam panaudojimui. Gaminį išmeskite laikydamiesi vietinių atliekų šalinimo normų. Norėdami gauti daugiau informacijos apie šio gaminio apdorojimą, rinkimą ir pakartotinį panaudojimą, kreipkitės į specialią vietinę įstaigą, buitinių atliekų rinkimo centrą ar parduotuvę, kurioje gaminys buvo pirktas.

Prietaisas suprojektuotas, išbandytas ir pagamintas pagal:

• Sauga: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233. Eksploatavimas: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301. Elektromagnetinis suderinamumas: EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3; ETSI EN 301 489-1; ETSI EN 301 489-17; ETSI EN 300 328; IEC 62311:2019.

Tinkamo naudojimo patarimai, siekiant sumažinti poveikį aplinkai: Kai pradedate virti, įjunkite gartraukį, nustatykite mažiausią greitį ir, baigę virti, palikite jį veikti dar kelias minutes. Padidinkite greitį tik tuomet, jei susikaupia daug garų, o forsuotąją veikseną naudokite tik kraštutiniais atvejais. Kad išlaikytumėte kvapų sugerimo efektyvumą, keiskite anglies filtrą(-us). Kad išlaikytumėte riebalų filtrą(-us) veiksmingumą, valykite jį (juos). Naudokite didžiausio šiame vadove nurodyto skersmens kanalus, kad išlaikytumėte prietaiso efektyvumą ir sumažintumėte jo skleidžiamą triukšmą.

Naudojimas

Gaubtas gali būti naudojamas oro ištraukimo į išorę režimu arba vidinės recirkuliacijos filtravimo režimu.

Versija su siurbimo įranga

Garai išsiurbiami į išorę per išmetimo vamzdį, pritvirtintą prie jungės.

DĖMESIO!

Išmetimo vamzdis nepridedamas, jį reikia pirkti atskirai.

Vamzdžio skersmuo privalo atitikti sujungimo žiedo skersmenį.

DĖMESIO!

Jei gaubte yra anglies filtrų, juos reikia išimti.

Versija su filtru

Prieš patekdamas į kambarį, įtraukiamas oras nuriebalinamas ir dezodoruojamas. Norėdami naudotis šios versijos filtru, privalote įdiegti papildomą filtravimo aktyviąja anglimi sistemą.

Pastaba: cirkuliuojantis oras, praėjęs pro anglies filtrus, patenka atgal į virtuvę vamzdžiu, kuriuo oras nukreipiamas į vieną spintelės šoną.

Modeliai be traukos variklio veikia tik ištraukimo režimu ir turi būti prijungti prie išorinio ištraukimo įrenginio (nėra komplekte).

Pajungimo instrukcija pateikiama kartu su periferiniu bloku.

Montavimas

Prieš pradėdami įrenginio diegimą, įsitikinkite, kad visi jo komponentai nėra pažeisti ar sugadinti. Priešingu atveju susisiekite su Jūsų platintoju ir nepradėkite įrengimo darbų. Be to, atidžiai perskaitykite visus toliau pateiktus nurodymus.

Naudokite oro išmetimo vamzdį, kurio ilgis neturi viršyti 5 metrų. - Rekomenduojama riboti jungiamojo vamzdžio linkių skaičių, nes kiekvienas linkis mažina ištraukimo efektyvumą, skaičiuojamas 1 ilginiam metrui (pvz., jeigu yra du 90° linkiai, vamzdžio ilgis neturi viršyti 3 metrų). Venkite staigiai keisti vamzdžio kryptį. - Naudokite 150 mm skersmens vamzdį, šis skersmuo turi būti vienodas per visą vamzdžio ilgį. - Naudokite vamzdį iš norminiuose aktuose numatytų medžiagų. Gamintojas neprisiima atsakomybės už netinkamą gaminio veikimą arba jo keliamą triukšmą ir neteikia jokios garantijos, jeigu įrengdamas gaminį klientas nesilaikė instrukcijoje pateiktų reikalavimų. - Prieš gręžiant angą, būtina įsitikinti, kad spintelės vidinėje dalyje, gartraukio tvirtinimo lygyje, nėra jokių spintelės elementų ar kitų ypatumų, dėl kurių būtų neįmanoma tinkamai įrengti gaminio. Taip pat įsitikinkite, kad gartraukio ir kaitlentės matmenys atitinka spintelės dydį ir juos galima tinkamai įrengti. Prieš užverždami varžtus spintelėje, įsitikinkite, kad gaminys įrengtas griežtai statmenai darbiniam paviršiui.

Skydelio montavimas

(tik modeliuose, kuriuose skydelis nėra tiekiamas gartraukyje)

△DĖMESIO!

Montavimo darbus privalo atlikti tik kvalifikuoti montuotojai. MONTUOTOJUI: už gartraukio montavimą, įskaitant bet kokio prie produkto pridėto montavimo rinkinio atitikties patikrą, yra atsakingas tik montuotojas. Toliau pateikiami kai kurie nurodymai naudotojui (tai tik pavyzdys ir sąrašas nėra galutinis):

• naudokite ugniai atsparų SKYDELĮ (atitinkantį IEC/EN 60335-2-31 30 str.), tinkamą veikimo metu pasiekiamoms temperatūros (bent 80°C) ir drėgmės (bent 93 %) darbinėms sąlygoms;
• bendras naudojamo SKYDELIO svoris ne didesnis nei 1,5 kg;
• pritvirtinkite SKYDELĮ prie gartraukio tvirtinimo vietose. Žūrėkite iliustracijas, skirtas ne gartraukyje tiekiamo skydelio montavimui. SKYDELIUI tvirtinti naudokite tinkamas mechanines dalis (nepridėtos montavimo rinkinyje). "Elica" neprisiima jokios atsakomybės už žalą asmenims arba daiktams, padarytą dėl netinkamo gipso kartono ir (arba) produkto montavimo.

Elica Connect

Gartraukis turi Wi-Fi funkciją, skirtą nuotoliniu būdu prisijungti prie programėlės „Elica Connect“.

Minimalūs sistemos reikalavimai:

2,4 GHz Wi-Fi b/g/n belaidis maršrutizatorius - „Android“ arba „iOS“ išmanusis telefonas. Parduotuvėse patikrinkite programėlės suderinamumą su savo išmaniojo telefono operacinės sistemos versija.

Pastaba: gamintoja „ELICA“ patvirtina, kad šis elektrinio buitinio prietaiso modelis su radijo ryšio Wi-Fi prietaisu atitinka direktyvą 2014/53/ES.

Radijo ryšio prietaisas veikia ISM 2,4 GHz dažnio juostoje, didžiausia perduodamo radijo dažnio galia neviršija 20 dBm (efektyviosios spinduliuotės galios).

Įspėjimai

Duomenų apsauga. Prijungto prietaiso aptinkami duomenys renkami, kad būtų galima naudotis visomis prijungto elektrinio buitinio prietaiso paslaugomis. Papildomos informacijos apie surinktų duomenų apdorojimo būdus ir apie privatumo informacinį pranešimą pateikiama interneto svetainėje www.elica.com. Veikimas skirtingose šalyse. „Elica Connect“ paslauga veikia tik tam tikrose šalyse. Papildomos informacijos rasite apsilankę specialiai tam skirtoje svetainės www.elica.com dalyje. Galimi pakeitimai. „Elica“ pasilieka teisę atlikti visus pakeitimus, kurie jos nuožiūra bus reikalingi norint pagerinti „Elica Connect“ paslaugą. Atitinkamai, šioje instrukcijoje pateikti aprašymai nėra įpareigojantys ir yra tik pavyzdinio pobūdžio.

Veikimas

Valdiklių ekranas A

P1. Siurbimo skydelio atidarymo / uždarymo klavišas. P2. Lemputės Į./IŠJ. klavišas P3. Wi-Fi ryšio klavišas

P1. Oro ištraukimo skydelio atidarymo / uždarymo klavišas

Jei skydelis yra UŽDARYTAS, nuspaudus klavišą P1, gartraukis įsijungs ir pakils siurbimo skydelis.

Šiuo veiksmu taip pat įsijungs valdiklių ekranas B, valdantis variklį ir apšvietimą.

Jei skydelis yra ATIDARYTAS, nuspaudus klavišą P1, gartraukis išsijungs ir todėl užsidarys siurbimo skydelis. Šiuo veiksmu iš karto sustabdomos visos aktyvios variklio ir apšvietimo funkcijos.

Pastaba: kai skydelis uždarytas arba juda, valdiklių ekranas B liks išjungtas. Kai skydelis bus visiškai atidarytas, bus galima naudoti ekraną B.

P2. Lemputės ĮJ./IŠJ. klavišas

Jei skydelis yra UŽDARYTAS, nuspaudus klavišą P2, gartraukis išsijungs, siurbimo skydelis pasikels ir lemputės pradės degti tik staliui visiškai atsidarius. Jei skydelis ATIDARYTAS, bus galima valdyti tik gartraukio lempučių įjungimą ir išjungimą.

Pastaba: lemputės klavišas P2 valdo tik lempučių pritemdymą ir nevaldo gartraukio išjungimo.

P3. Wi-Fi klavišas

• Wi-Fi konfigūravimas: jei Wi-Fi funkcija nėra konfigūruota, spauskite maždaug 2 sekundes, kad jungtumėte Wi-Fi konfigūravimo režimą ir vadovaukitės programėlėje pateiktomis instrukcijomis, kad užbaigtumėte procedūrą. Konfigūravimo procedūros metu klavišas užsidega nurodydamas ryšio būseną (žr. Wi-Fi būsenos lentelę). Norėdami nutraukti Wi-Fi konfigūravimo procedūrą, spauskite maždaug 2 sekundes, kol klavišo lemputė pradės greitai mirksėti. Jei konfigūravę Wi-Fi funkciją norite ją pakeisti, spauskite maždaug 6 sekundes, kad Wi-Fi parametrus nustatytumėte iš naujo (klavišas išsijungia) ir pakartokite konfigūravimo procedūrą.
• Wi-Fi suaktyvinimas / išjungimas: konfigūravus, galima išjungti / suaktyvinti Wi-Fi funkciją. Spauskite maždaug 2 sekundes, kad išjungtumėte / suaktyvintumėte Wi-Fi funkciją. Išjungus funkciją, Wi-Fi parametrai neprarandami.

Wi-Fi būsenos lentelė

Wi-Fi klavišas	Irenginio ryşio büsena
Lemputé nedega	Wi-Fi nekonfigüruotas arba išjungtas
Lemputé dega	Wi-Fi prijungtas
Lemputé greitai mirksi	Bandoma prisijungti prie Wi-Fi marsrutizatoriaus
Lemputé létai mirksi	Bandoma prisijungti prie „Elica" debesies
Lemputé dega ir lemputé trumpai mirksi	Gaunama nuotolinékomanda (pvz., variklio arba lemputes ijungimas)

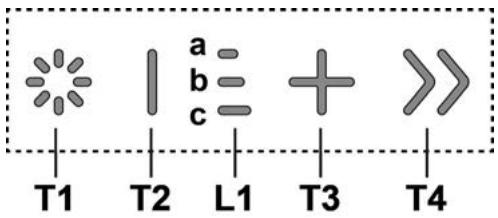

T1. Lemputės ĮJ./IŠJ. klavišas

T2. Siurbimo greičio sumažinimo / variklio išjungimo klavišas L1. Aktyvaus greičio signalinis šviesos diodas T3. Variklio įjungimo / siurbimo greičio padidinimo klavišas T4. Funkcijos "BOOST" - intensyvių greičių klavišas T1: Lemputės ĮJ./IŠJ. klavišas

norint įjungti ir išjungti lemputę.

Ilgai spaudžiant klavišą T1, galima padidinti / sumažinti lemputės intensyvumą.

T2: Greičio sumažinimo / variklio išjungimo klavišas

paspauskite, kad sumažintumėte siurbimo galią iki tol, kol gartraukis visiškai išsijungs.

paspauskite ir laikykite nuspaustą, kad tiesiogiai išjungtumėte gartraukį.

L1: Aktyvaus greičio signalo šviesos diodas

Centriniai šviesos diodai užsidega atsižvelgiant į aktyvų/naudojamą siurbimo greitį:

esant 1-am greičiui įsijungs šviesos diodas a; esant 2-am greičiui įsijungs šviesos diodai a+b

esant 3-iam greičiui įsijungs šviesos diodai a + b + c

T3: Greičio padidinimo mygtukas

paspauskite, kad įjungtumėte gartraukį; paspauskite, kad padidintumėte siurbimo galią

T4: Funkcijos "BOOST" - intensyvaus greičio klavišas. Paspauskite T4, kad suaktyvintumėte intensyvaus siurbimo greitį "BOOST 1", kurio laikas nustatytas 30 minučių. Šis ilgesnis laiko nustatymas naudojamas norint užtikrinti naudingą laiką kepimams, kurių metu sugeneruojama daug dūmų.

Pastaba: praėjus 30 minučių, gartraukis vėl pradeda veikti anksčiau nustatytu siurbimo greičiu ***

Kai variklis įjungtas veikti režimu "BOOST 1", dar kartą paspauskite T4, kad suaktyvintumėte intensyvaus siurbimo greitį "BOOST 2", kurio laikas nustatytas 7 minutėms.

Pastaba: praėjus 7 minutėms, gartraukis vėl pradeda veikti anksčiau nustatytu siurbimo greičiu ***

Pastaba: dar kartą paspaudus T4 per šį 7 minučių laikotarpį, grįžtama prie anksčiau nustatyto siurbimo greičio ***

Kai funkcijos "BOOST1" ir "BOOST2" suaktyvintos, paspaudus:

T2 grįžtama prie anksčiau nustatyto siurbimo greičio ***

T3 grįžtama prie 3-io siurbimo greičio

*** ankstesnį siurbimo greitį galima pamatyti naudojant signalinį šviesos diodą L1

Didelis intensyvus greitis nustatomas tiesiogiai, kai gartraukis išjungtas, pasibaigus nustatytam laikui, variklis išsijungia.

Naudojant funkcijas, BOOST simbolis T4 mirksi (BOOST 1: balta lemputė, BOOST 2: mėlyna lemputė).

Reguliariais intervalais gartraukis praneša, kad reikia atlikti filtrų priežiūrą.

ŠVIESOS DIODAI L1 (a-b-c) dega, lemputėms mirksint (visos įspėjamosios lemputės mirksi vienu metu).

ŠVIESOS DIODAI L1 (a-b-c) dega pakaitomis (įspėjamosios lemputės įsijungia viena po kitos): atlikite aktyviosios anglies filtro techninę priežiūrą.

Pastaba: filtrų prisisotinimo signalas matomas per pirmas 10 sekundžių nuo gartraukio įjungimo ir per tą laiką reikia iš naujo nustatyti prisisotinimo rodiklius.

Filtrų prisotinimo rodiklių nustatymas iš naujo:

ilgas klavišo T3 spaudimas

Šviesos diodai L1 (a-b-c) išsijungia ir įsijungia (priklausomai nuo įtaiso nustatomo filtro tipo, įspėjamosios lemputės mirksi kartu arba įsijungia viena po kitos); bus įjungtas garsinis signalas, patvirtinantis, kad buvo tinkamai nustatyta iš naujo.

Filtrų prisotinimo rodiklio suaktyvinimas

Šis rodiklis paprastai yra suaktyvintas

1-as ilgas klavišų T3 ir T2 spaudimas

Jei rodiklis aktyvus, įsijungia klavišas T3

paspauskite klavišą T2, kad jį išjungtumėte

Jei rodiklis išjungtas, įsijungia klavišas T2

Paspauskite klavišą T3, kad jį suaktyvintumėte.

Aktyviosios anglies filtras

Šis rodiklis paprastai yra išjungtas.

2-as ilgas klavišų T3 ir T2 spaudimas

Jei rodiklis yra aktyvus, išjungia klavišą T3. Paspauskite klavišą T2, kad jį išjungtumėte. Jei rodiklis išjungtas, išjungia klavišą T2. Paspauskite klavišą T3, kad jį suaktyvintumėte.

Pastaba: 3-ias ilgas klavišų T3 ir T2 spaudimas išjungiamas nustatymų meniu.

Priežiūra

Valymas

Valymui naudokite TIK šluostę, suvilgytą skystu neutraliu valikliu. NENAUDOKITE VALYMO REIKMENŲ AR INSTRUMENTŲ!

Nenaudokite abrazyvinių valymo priemonių. NENAUDOKITE SPIRITO!

Nuo riebalų saugantis filtras

Sulaiko kepamų riebalų daleles.

Filtrą valykite kartą per mėnesį (ar kai filtrų perpildymo indikacijos plokštė, jei tokia numatyta turimame modelyje, rodo tokią būtinybę). Valykite švelniais valikliais rankiniu būdu ar indaplovėje pagal atitinkamą temperatūrą ir trumpuoju ciklu. Plaunant metalinį nuo riebalų saugantį filtrą indaplovėje, jis gali prarasti spalvą, bet jo filtravimo savybės išliks nepakitusios.

Riebalių ir anglių filtrų įdėjimas ir išėmimas atliekamas atidarius gartraukio ištraukiamą plokštę. Ištraukite priekinę dalį, vienu metu patraukdami priekinę dalį iš kiekvienos pusės. Plokštelė atsidaro į priekį, tokiu būdu užtikrinama prieiga prie riebalų filtro.

18-21 pav.

Anglies filtras (tik filtravimo režimu)

Naikina nemalonius kvapus, atsirandančius maisto gaminimo metu.

Plaunamas aktyviosios anglies filtras

Anglies filtrą plaukite kas du mėnesius (ar kai filtro perpildymo indikacijos sistema, jei tokia numatyta turimame modelyje, rodo tokią būtinybę) karštu vandeniu su atitinkamais plovikliais arba indaplovėje 65°C temperatūroje (plaunant indaplovėje, nustatykite pilną plovimo ciklą, plaukite atskirai nuo kitų indų). Pašalinkite vandens perteklių nepažeisdami filtro, po to 10 minučių įdėkite jį į iki 100°C įkaitintą orkaitę, kad visai išdžiūtų. Keiskite kempinėlę kas 3 metus arba kiekvieną kartą pažeidus audinį.

Pašalinus riebalų filtrus, galima įdėti anglies filtrus (netiekiami komplekte).

Lemputių keitimas

Gartraukyje įrengta diodų technologijos apšvietimo sistema. Diodai užtikrina optimalų apšvietimą, be to, jų naudojimo laikas iki 10 kartų ilgesnis nei tradicinių lempučių, taigi sutaupoma 90% elektros energijos.

Dėl lempučių pakeitimo susisiekite su atsarginių dalių autorizuotu centru.

Griežtai sekite instrukcijas, kurios pateiktos šioje rokasgrāmatā. Netiek uzņemta jebkāda atbildība par iespējamām grūtībām, kaitējumiem vai ugunsgrēkiem, kas var notikt ierīces šīs rokasgrāmatas instrukciju neievērošanas gadījumā. Gaisa nosūcējs tika izveidots, lai izsūktu ēdiena gatavošanas dūmus un tvaikus, un ir domāts tikai izmantošanai mājas apstākļos.

Gaisa nosūcējam var būt estētiskie defekti, nekā tas ir uzrādīts šīs grāmatas attēlos, bet jebkurā gadījumā lietošanas, tehniskās apkopes un instalācijas instrukcijas paliek tādas pašas.

• Ir svarīgi saglabāt šo rokasgrāmatu, lai varētu ar to konsultēties jebkurā brīdī. Pārdošanas, nodošanas vai pārbraukšanas gadījumā pārliecinieties, ka paliek kopā ar produktu. Uzmanīgi izlasiet instrukcijas: ir svarīga informācija par instalēšanu, lietošanu un drošību.
• Neveikt elektriskas vai mehāniskas izmaiņas uz produkta vai izplūdes caurulēm.
• Pirms sākt ierīces instalāciju, pārbaudiet, ka neviena sastāvdaļa nav bojāta. Pretējā gadījumā sazinieties ar pārdevēju un neveiciet instalāciju.

Piezīme: elementi, kas apzīmēti ar simbolu (*), ir izvēles piederumi, kas tiek piegādāti tikai ar dažiem modeļiem, vai arī elementi, kas netiek piegādāti, bet kurus var iegādāties.

Drošības brīdinājumi

gazes sadedzinašanas iekārtām vai citu kurināmo.

Gaisa nosūcējs ir jātīra gan no iekšpuses, gan no ārpuses (vismaz vienu reizi mēnesī), jebkurā gadījumā ievērojot to, kas ir skaidri norādīts tehniskās apkopes instrukcijās. Gaisa nosūcēja tīrīšanas un filtru nomaiņas un tīrīšanas normu neievērošana izraisa ugunsgrēku riskus. - Ir stingri aizliegts pagatavot ēdienus "flambē" veidā zem pārsega. - Spuldzes nomaiņā izmantojiet tikai spuldzes veidu, kas norādīts šīs rokasgrāmatas lampu apkopes/nomaiņas sadaļā.

Pirms veikt ierīces instalāciju, ir jāpārbauda, ka visas sastāvdaļas nav bojātas, pretējā gadījumā ir jāsazinās ar pārdevēju un instalācija nav jāveic. Turklāt ir uzmanīgi jāizlasa visas turpmāk norādītās instrukcijas.

kad funkcijas "BOOST1" un "BOOST2" ir aktīvas, nospiežot

Piezīme: šī darbība tiek veikta, kad tvaiku nosūcējs ir izslēgts.

-Tauku filtrs

Šis indikators parasti ir aktīvs

Pogu T3 un T2 ilgstošs nospiediens

Aktīvo ogļu filtrs ir mazgājams

Ogļu filtrs var būt mazgājams katru otro mēnesi (vai kad filtru piesārņojuma norādīšanas sistēma - ja tādu paredz Jūsu modelis - uzrāda šādu nepieciešamību) karstā ūdenī un tam piemērotos mazgāšanas līdzekļos vai trauku mazgājamā mašīnā pie 65°C (trauku mazgājamās mašīnas gadījumā veikt pilnu mazgāšanas ciklu bez traukiem tajā).

Noņem ūdens pārpalikumus, nebojājot filtru, pēc kā novietot to plītī uz 10 minūtēm, uz 100°C, lai to galīgi izžāvētu.

Nomainīt matraci katru 3. gadu un katru reizi, kad audums ir bojāts.

Pēc prettauku filtru noņemšanas, ir iespējams ievadīt ogļu filtrus (nav doti līdzi).

Spuldžu nomaiņa

Gaisa nosūcējs ir aprīkots ar apgaismojuma sistēmu, kas pamatojas uz LED tehnoloģiju.

LED nodrošina optimalų apšvietimą, kuris trunka 10 kartų ilgiau nei tradicinės lemputės ir leidžia sutaupyti 90 % elektros energijos.

Norėdami pakeisti lempą, kreipkitės į įgaliotą atsarginių dalių serviso centrą.
