Typ produktu	Okap kuchenny
Marka	ELICA
Model	GETUP BLGL/A/90
Szerokość	90 cm
Zasilanie elektryczne	220-240 V / 50-60 Hz
Maksymalna wydajność ssania	Nieokreślona w instrukcji (szacunkowo: około 700 m³/h)
Typ instalacji	Odprowadzanie na zewnątrz lub recyrkulacja z filtrem węglowym
Liczba prędkości	3 prędkości + 2 prędkości Boost (Boost 1: 30 min, Boost 2: 7 min)
Oświetlenie	Wbudowane LED, zmienna intensywność
Łączność	WiFi 2,4 GHz (b/g/n), aplikacja Elica Connect, sterowanie głosowe
Panel wysuwany	Tak, sterowanie przyciskiem P1
Filtr tłuszczowy	Metalowy, zmywalny (w zmywarce lub ręcznie)
Filtr węglowy aktywny	Zmywalny (co 2 miesiące), wymiana co 3 lata
Wskaźnik nasycenia filtrów	Tak, migające diody L1
Minimalna odległość od płyty grzewczej	400 mm (zalecana)
Średnica przewodu odprowadzającego	150 mm
Maksymalna długość przewodu	5 metrów (z ograniczeniem kolanek)
Waga	Nieokreślona (szacunkowo: około 15-20 kg)
Normy bezpieczeństwa	EN/IEC 60335-1, EN/IEC 60335-2-31
Gwarancja	Zgodność z normami europejskimi, recykling zgodnie z WEEE
Konserwacja miesięczna	Czyszczenie filtra tłuszczowego (przynajmniej raz w miesiącu)
Wymiana lamp	Skontaktuj się z autoryzowanym serwisem

Często zadawane pytania - GETUP BLGL/A/90 ELICA

Jak zainstalować okap GETUP BLGL/A/90 w wersji z odprowadzeniem na zewnątrz?

Użyj przewodu odprowadzającego o średnicy 150 mm (nie w zestawie) i podłącz go do kołnierza znajdującego się nad okapem. Jeśli okap jest wyposażony w filtr węglowy, usuń go przed instalacją w wersji z odprowadzeniem.

Jak połączyć okap z aplikacją Elica Connect?

Naciśnij przycisk P3 przez około 2 sekundy, aby wejść w tryb konfiguracji WiFi. Następnie postępuj zgodnie z instrukcjami w aplikacji Elica Connect na swoim smartfonie (Android lub iOS, sieć WiFi 2,4 GHz), aby zakończyć połączenie.

Co zrobić, gdy zaświeci się wskaźnik nasycenia filtrów?

Dioda L1 miga, aby wskazać konieczność czyszczenia filtra tłuszczowego (wszystkie diody migają razem) lub filtra węglowego (diody migają naprzemiennie). Po czyszczeniu zresetuj wskaźnik, przytrzymując przycisk T3, aż diody zgasną.

Jak wyczyścić filtr tłuszczowy?

Zdejmij panel przedni, ciągnąc jednocześnie górną część każdego boku. Zdemontuj metalowe filtry i umyj je ręcznie neutralnym detergentem lub w zmywarce w niskiej temperaturze i szybkim cyklu. Po wysuszeniu zamontuj je z powrotem.

Jak używać funkcji Boost?

Naciśnij przycisk T4 na ekranie B, aby włączyć intensywną prędkość Boost 1 (30 minut). Drugie naciśnięcie aktywuje Boost 2 (7 minut). Podczas tych funkcji symbol T4 miga (biały dla Boost 1, niebieski dla Boost 2).

Jaką minimalną odległość należy zachować między okapem a płytą grzewczą?

Zaleca się zachowanie minimalnej odległości 400 mm między płytą grzewczą a elementami znajdującymi się nad okapem. W przypadku płyt gazowych należy przestrzegać odległości podanych w instrukcji.

Czy mogę używać okapu bez panelu przedniego?

Nie, okap nigdy nie powinien być używany bez prawidłowo zamontowanej kratki lub panelu. Okap jest wyposażony w wyłączniki bezpieczeństwa, które blokują działanie, jeśli panel nie jest na miejscu.

Jak wymienić lampy LED?

Lampy LED są wbudowane i muszą być wymieniane przez autoryzowanego technika. Skontaktuj się z serwisem Elica, aby uzyskać części zamienne i przeprowadzić wymianę.

Co zrobić, jeśli okap nie włącza się?

Sprawdź, czy urządzenie jest prawidłowo podłączone i czy wyłącznik jest w pozycji włączonej. Upewnij się, że panel ssący jest całkowicie otwarty (przycisk P1), aby ekran B był aktywny. Jeśli problem nadal występuje, skontaktuj się z serwisem technicznym.

Jak włączyć lub wyłączyć wskaźnik nasycenia filtra węglowego?

Przy wyłączonym okapie naciśnij i przytrzymaj jednocześnie przyciski T3 i T2. Po pierwszym naciśnięciu pojawi się ustawienie filtra tłuszczowego; po drugim naciśnięciu przejdziesz do ustawienia filtra węglowego. Naciśnij T2 lub T3, aby włączyć/wyłączyć wskaźnik.

INSTRUKCJA OBSŁUGI GETUP BLGL/A/90 ELICA

PL, pobierz aplikację ELICA CONNECT, aby uzyskać dostęp do wszystkich zalet związanych z połączeniem produktu. Postępuj zgodnie z instrukcjami wskazanymi w ulotce dołączonej do produktu.

Pobierz aplikację ELICA CONNECT, aby uzyskać dostęp do wszystkich korzyści, jakie daje posiadanie naszego urządzenia. Postępuj zgodnie z instrukcjami na karcie dołączonej do urządzenia.

PL „Możesz zarządzać okapem Elica za pomocą poleceń głosowych. Odkryj w aplikacji ELICA CONNECT, z którymi asystentami głosowymi jest kompatybilny Twój okap”.

„Twój okap Elica można sterować za pomocą poleceń głosowych. Dowiedz się w aplikacji ELICA CONNECT, które asystenty głosowe są kompatybilne z Twoim okapem”.

PL - Instrukcja montażu i obsługi

Przy przeprowadzaniu instalacji urządzenia należy postępować według wskazówek podanych w niniejszej instrukcji. Producent uchyla się od wszelkiej odpowiedzialności za uszkodzenia wynikłe na skutek instalacji niezgodnej z informacjami podanymi w niniejszej instrukcji. Okap służy do zasysania oparów kuchennych i jest przeznaczony wyłącznie do użytku domowego.

Okap może różnić się pod względem wyglądu od okapu przedstawionego na rysunkach niniejszej instrukcji, ale zalecenia dotyczące obsługi, konserwacji i montażu pozostają niezmienione.

• Należy zachować instrukcję obsługi, aby móc z niej skorzystać w każdej chwili. W przypadku sprzedaży urządzenia lub przeprowadzki, należy upewnić się, że dołączono do niego instrukcję obsługi. Uważnie zapoznać się z treścią instrukcji obsługi, która dostarcza dokładne informacje dotyczące instalacji, użytkowania i pielęgnacji urządzenia.
• Nie dokonywać zmian elektrycznych ani mechanicznych w urządzeniu lub na przewodach odprowadzających.
• Przed przystąpieniem do montażu urządzenia należy sprawdzić, czy któraś z jego części składowych nie jest uszkodzona. Jeśli tak, należy skontaktować się ze sprzedawcą i zaprzestać kontynuowania instalacji.

NB.: Elementy oznaczone symbolem (气) są dodatkowymi akcesoriami dostarczanymi tylko z niektórymi modelami lub oddzielnymi elementami, które można zakupić.

Ostrzeżenia

• Przed każdym rozpoczęciem czyszczenia lub konserwencji należy odłączyć okap od zasilania elektrycznego poprzez wyciągnięcie wtyczki lub odłączenie głównego bezpiecznika pomieszczenia.
• W trakcie wykonywania wszystkich prac instalacyjnych i konserwacyjnych należy używać rękawice robocze.
• Urządzenie może być używane przez dzieci w wieku nie niższym niż 8 lat oraz osoby o ograniczonej zdolności fizycznej, czuciowej lub psychicznej lub pozbawione doświadczenia czy niezbędnej wiedzy, pod warunkiem, że pozostaną pod nadzorem lub zostaną poinstruowane o bezpiecznym używaniu urządzenia i zrozumieją niebezpieczeństwa z nim związane. Dzieci powinny być pilnowane, aby nie bawiły się urządzeniem.
• Czyszczenie i konserwacja nie są

wykonywane przez dzieci pozostawione bez opieki.

• Pomieszczenie, w którym zainstalowany jest okap, powinno posiadać odpowiednią wentylację, kiedy jest on używany jednocześnie z innymi urządzeniami zasilanymi gazem lub innymi paliwami.
• Okap powinien być często czyszczony zarówno wewnętrznie, jak i na zewnątrz (PRZYNAJMNIEJ RAZ NA MIESIĄC), należy bezwzględnie przestrzegać wskazówek zawartych w instrukcji konserwacji. Nieprzestrzeganie zasad czyszczenia okapu oraz wymiany filtrów może spowodować ryzyko powstania pożaru.
• Jest surowo zabronione przygotowywanie posiłków z płomieniem pod okapem.
• Aby wymienić lampkę, należy użyć wyłącznie ten rodzaj lampki, który został wskazany w rozdziale konserwacja/wymiana lampki w niniejszej instrukcji.

Używanie wolnego płomienia jest szkodliwe dla filtrów i może spowodować pożary, dlatego należy tego unikać w każdym przypadku.

Smażenie musi być wykonywane pod kontrolą, aby uniknąć zapalenia się rozgrzanego oleju.

UWAGA: Kiedy powierzchnia do gotowania jest włączona, dostępne części okapu mogą się rozgrzać.

• Nie podłączać urządzenia do sieci elektrycznej dopóki instalacja nie zostanie całkowicie zakończona.
• Jeśli chodzi o normy techniczne i bezpieczeństwa, których należy przestrzegać podczas wydalania oparów, należy rygorystycznie przestrzegać zasad przewidzianych w regulaminie właściwych organów lokalnych.
• Zasysane powietrze nie może być odprowadzane do kanału używanego do wydalania oparów wytworzonych przez urządzenia spalania gazu lub innych paliw.

UWAGA! Niezainstalowanie śrub i urządzeń mocujących zgodnie z instrukcją może spowodować zagrożenie natury elektrycznej.

• Nie należy używać ani pozostawić okapu pozbawionego poprawnie zamontowanych lampek w związku z możliwością porażenia prądem.
• Nigdy nie używać okapu bez poprawnie zamontowanej kratki!
• Okap nie może być NIGDY używany jako płaszczyzna oparcia, o ile nie zostało to wyraźnie wskazane.
• Należy używać do instalacji wyłącznie śrub mocujących będących na wyposażeniu z produktem lub jeśli ich nie ma na wyposażeniu, zakupić właściwy rodzaj śrub.
• Używać śrub o odpowiedniej długości, które są opisane w Przewodniku do instalacji.
• W razie wątpliwości skontaktować się z odnośnym autoryzowanym centrum obsługi i/lub z wykwalifikowanym personelem.

UWAGA! Nie stosować w połączeniu z oddzielnym programatorem, timerem, zdalnym sterowaniem lub każdym innym urządzeniem, które uruchamia się automatycznie.

Podłączenie elektryczne

Podłączenia okapu do sieci elektrycznej powinno być zawsze wykonane przez wykwalifikowany i wyspecjalizowany

personel techniczny.

Napięcie sieciowe musi odpowiadać napięciu wskazanemu na tabliczce umieszczonej w wewnętrznej części okapu. Jeśli okap jest wyposażony we wtyczkę, należy ją podłączyć do gniazdka zgodnego z obowiązującymi normami i umieszczonego w łatwo dostępnym miejscu po zakończonej instalacji. Jeśli okap nie jest wyposażony we wtyczkę (bezpośrednie podłączenie do sieci) lub wtyczka nie znajduje się w łatwo dostępnym miejscu po zakończonej instalacji, należy zastosować znormalizowany wyłącznik dwubiegunowy, który umożliwi całkowite odcięcie od sieci elektrycznej w warunkach przepięciowych kategorii III, zgodnie z zasadami instalacji.

UWAGA! Przed ponownym podłączeniem obwodu okapu do zasilania i sprawdzeniem poprawności jego działania należy się zawsze upewnić, czy przewód zasilający jest prawidłowo zamontowany.

Instalacja okapu

Jeżeli w instrukcji instalacji kuchni gazowej podana jest większa odległość, należy dostosować się do takich wskazań.

Adnotacja: Instalacja musi być wykonana w taki sposób, aby zapewniony był dostęp do okapu oraz elementów elektronicznych w wypadku ewentualnych interwencji obsługi technicznej.

Uwaga: długość kabla podłączającego zdalny silnik do okapu wynosi 3 m.

Uwaga! Nie przycinać kabla łączącego okap z silnikiem, aby nie stracić prawa do gwarancji.

Podczas przemieszczania okapu nie klasć rąk w zasięgu wyjmowanego panelu ssącego (wózka).

Okap jest wyposażony w wyłączniki bezpieczeństwa blokujące funkcjonowanie w przypadku odłączenia przedniego panelu filtrów.

W celu stałego polepszania produktów, producent zastrzega sobie prawo do wprowadzania zmian dotyczących właściwości technicznych, funkcjonalnych lub estetycznych wynikających z postępu technicznego. W modelu wyposażonym w zewnętrzny

Aby silnik mógł normalnie funkcjonować, należy użyć modułu silnika zewnętrznego tego samego producenta.

Podczas montażu należy pamiętać o zachowaniu minimalnej odległości 400 mm między blatem roboczym a ewentualnymi elementami umieszczonymi nad okapem.

Zapobiega to utrudnieniu ruchu panelu ssącego w górę (otwarcie) i w dół (zamknięcie), aby ułatwić dostęp do sterowania okapu umieszczonych na panelu.

OSTRZEŻENIE: Należy umieścić metalową puszkę zawierającą komponenty elektroniczne w odległości nie mniejszej niż 65 cm od płaszczyzny gotowania, a w każdym razie w odległości 65 cm od punktu zasysania okapu.

ZALECENIE: Zaleca się zainstalowanie metalowej puszki z elektronicznymi komponentami co najmniej 10 cm od podłoża i w odpowiedniej odległości od wszystkich źródeł ciepła (np. bok piekarnika lub płyta grzewcza).

GAZOWA PŁYTA KUCHENNA:

Żadna gazowa płyta kuchenna nie może przekraczać następujących wartości: Maksymalna moc całkowita jak na rys. 3 i maks. 5 palników pojedynczych. Gazowa płyta kuchenna o wielkości 75 cm nie może przekraczać następujących wartości: Maksymalna moc całkowita 11,9 kW; maksymalna moc całkowita płyt kuchennych tylnych: 4,7 kW; maksymalna moc całkowita woka 4,2 kW. Gazowa płyta kuchenna o wielkości 90 cm nie może przekraczać następujących wartości: Maksymalna moc całkowita 13,7 kW; maksymalna moc całkowita płyt kuchennych tylnych: 4,7 kW; maksymalna moc całkowita woka 6 kW.

Niniejsze urządzenie posiada oznaczenia zgodnie z Dyrektywą Unijną 2012/19/EC - UK SI 2013 No.3113 w sprawie zużytego sprzętu elektrycznego i elektronicznego (WEEE).

Zapewniając prawidłowe złomowanie niniejszego urządzenia, przyczyniają się Państwo do ograniczenia ryzyka wystąpienia negatywnego wpływu produktu na środowisko i zdrowie ludzi, które mogłoby zaistnieć w przypadku niewłaściwej utylizacji urządzenia.

Symbol na urządzeniu lub opakowaniu oznacza, że tego produktu nie należy traktować jak innych odpadów komunalnych. Należy oddać go do właściwego punktu zbiórki i recyklingu sprzętów elektrycznych i elektronicznych.

Właściwa utylizacja i złomowanie pomaga w eliminacji zagrożeń dla zdrowia. Aby uzyskać szczegółowe dane dotyczące recyklingu niniejszego urządzenia, należy skontaktować się z lokalnym urzędem miasta, służbami oczyszczania miasta lub sklepem, w którym produkt został zakupiony.

Urządzenie zostało zaprojektowane, przetestowane i wyprodukowane zgodnie z następującymi warunkami:

• Bezpieczeństwo: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Wydajność: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741;

EN 50564; IEC 62301.

EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3; ETSI EN 301 489-1; ETSI EN 301 489-17; ETSI EN 300 328; IEC 62311:2019.

Wskazówki dotyczące prawidłowego użytkowania w celu zmniejszenia wpływu na środowisko:

Włączyć okap na minimalne obroty w momencie rozpoczęcia gotowania i pozostawić go włączony przez kilka minut po zakończeniu gotowania. Zwiększać obroty jedynie w przypadku dużej ilości dymu i pary oraz używać wysokich obrotów tylko w ekstremalnych sytuacjach. W razie potrzeby wymienić filtr/filtry węglowe, aby utrzymać dobrą skuteczność redukcji zapachów. W razie konieczności wyczyścić filtr/filtry tłuszczu, aby utrzymać dobrą wydajność filtra tłuszczu. Używać maksymalnej średnicy systemu wentylacyjnego wskazanej w niniejszej instrukcji, w celu optymalizacji wydajności i minimalizacji hałasu.

Obsługa

Urządzenie należy używać jako wyciąg (odprowadzanie oparów na zewnątrz) bądź jako pochłaniacz (opary są filtrowane i odprowadzane z powrotem do pomieszczenia).

Wersja wyciągowa

Opary są usuwane na zewnątrz rurą odprowadzającą zamocowaną do kołnierza łączącego.

UWAGA!

Rura odprowadzająca nie jest dostarczona w komplecie z urządzeniem i należy ją zakupić.

Średnica rury odprowadzającej musi być równa średnicy kołnierza łączącego.

UWAGA!

Jeśli okap jest zaopatrzony w filtry węglowe, to muszą one zostać zdjęte.

Wersja filtrująca

Aby używać okapu w tej wersji, należy zainstalować filtr węglowy. Można go kupić u sprzedawcy.

Zasysane powietrze jest oczyszczane z tłuszczu i zapachów, zanim zostanie zwrócone do pomieszczenia przez kratkę w górnej osłonie komina.

Uwaga: Powietrze odzyskane przy filtrach węglowych jest z powrotem wprowadzane do kuchni przy pomocy kanału powietrznego znajdującego się z boku mebla.

Modele okapów, które nie posiadają wentylatora wciągowego, funkcjonują wyłącznie jako wyciąg i muszą być połączone z urządzeniem wciągowym (nie zawartym w wyposażeniu).

Wskazówki dotyczące podłączenia są dostarczane wraz z zewnętrznym urządzeniem wymaganym.

Instalacja okapu

Sprawdzić, czy żaden komponent nie jest uszkodzony. W razie uszkodzenia skontaktować się z producentem przed przystąpieniem do montażu. Ponadto należy uważnie przeczytać poniższe wskazówki.

• Przewód odprowadzania powietrza nie powinien być dłuższy

niż 5 metrów.

Unikać zaginania przewodów, gdyż każde zagięcie zmniejsza skuteczność zasysania w wymiarze 1 metra. (np.: jeżeli są obecne dwa kolanka pod kątem 90°, długość przewodu nie powinna przekraczać 3 metrów długości). Unikać nagłych zmian kierunku prowadzenia przewodów. - Stosować przewód o stałej średnicy 150 mm na całej długości. Stosować materiał spełniający wymagania normatywne. W braku przestrzegania powyższych instrukcji producent nie będzie odpowiedzialny za zakłócenia dotyczące wydajności lub hałaśliwości, jak również nastąpi utrata praw gwarancyjnych. - Przed wykonaniem otworu sprawdzić, czy na wewnętrznej ścianie mebla, w strefie umieszczenia okapu, nie jest obecny stelaż mebla lub inne szczegóły, które mogłyby stworzyć problemy podczas montażu. Sprawdzić, czy gabaryt okapu i płaszczyzny gotowania są kompatybilne z meblem i czy montaż może być prawidłowo przeprowadzony. - Przed założeniem śrub do mebla należy się upewnić, że okap jest w pozycji prostopadłej do płaszczyzny roboczej.

Montaż panelu

(tylko w przypadku modeli, do których panel nie jest dostarczany na okapie)

UWAGA!

Instalacji może dokonać wyłącznie wykwalifikowany instalator. DO INSTALATORA: odpowiedzialność za montaż okapu, wyłącznie z weryfikacją zgodności zestawu do mocowania ewentualnie wchodzącego w skład produktu, spoczywa tylko i jedynie na instalatorze. Tytułem przykładu i nie wyczerpując zagadnienia, przedstawiono poniżej kilka wskazówek użytecznych dla instalatora:

• zastosować PANEL ognioodporny (zgodnie z art. 30 normy PNEN 60335-2-31), dostosowany do warunków eksploatacyjnych pod względem temperatury (co najmniej 80°C) i wilgotności (co najmniej 93%) osiąganych podczas stosowania;
• całkowity ciężar zastosowanego PANELU NIE PRZEKRACZA 1,5 kg:
• przymocować PANEL do okapu używając punktów mocowania. Skonsultować odpowiednie ilustracje odnoszące się do montażu panelu nie dostarczanego z okapem.
• Do mocowania panelu używać stosownych elementów mechanicznych (niewchodzących w skład zestawu montażowego). Firma Elica nie ponosi odpowiedzialności za szkody osobowe lub rzeczowe spowodowane niewłaściwą instalacją płyt gipsowo-kartonowych i/lub produktu.

Elica Connect

Okap jest wyposażony w funkcję Wi-Fi umożliwiającą zdalne połączenia za pomocą aplikacji Elica Connect. Minimalne wymagania systemowe:

• Bezprzewodowy router WiFi 2,4 GHz b/g/n, smartfon Android lub iOS. Sprawdź w sklepie, czy aplikacja jest zgodna z wersją systemu operacyjnego smartfona.

Uwaga: Producent, firma ELICA, deklaruje, że niniejszy model urządzenia domowego z modułem radiowym WiFi jest zgodny z Dyrektywą 2014/53/UE.

Urządzenie radiowe pracuje w paśmie częstotliwości ISM 2,4 GHz, maksymalna moc nadawanej częstotliwości radiowej nie przekracza 20 dBm (e.i.r.p.).

Ostrzeżenia:

• Ochrona danych. Dane, które odbiera podłączone urządzenie, są gromadzone w celu umożliwienia korzystania ze wszystkich usług podłączonego artykułu gospodarstwa domowego. Dodatkowe informacje na temat sposobu przetwarzania zebranych danych oraz polityki prywatności można znaleźć na stronie www.elica.com.
• Dostępność w krajach. Usługa Elica Connect jest dostępna w określonych krajach. Więcej informacji na ten temat znajduje się w dedykowanej sekcji na stronie internetowej www.elica.com.
• Przyszłe zmiany. Firma Elica zastrzega sobie prawo do wprowadzania wszelkich zmian, które uzna za przydatne w celu usprawnienia usługi Elica Connect. W związku z tym opisy zawarte w niniejszej instrukcji nie są zobowiązujące i mają charakter przykładowy.

Działanie okapu

Wyświetlacz poleceń A

P1. Przycisk otwierania/zamykania panelu zasysania. P2. Przycisk oświetlenia ON/OFF. P3. Przycisk połączenia WiFi

P1. Przycisk otwierania/zamykania panelu zasysania. Jeśli panel jest ZAMKNIĘTY, wciśnięcie przycisku P1 powoduje włączenie okapu, a panel zasysania podnosi się. Taka czynność umożliwia również dostęp do wyświetlacza poleceń B, który zarządza silnikiem i oświetleniem.

Jeśli panel jest OTWARTY, wciśnięcie przycisku P1 powoduje wyłączenie okapu i zamknięcie panelu zasysania. Taka czynność powoduje natychmiastowe wyłączenie wszystkich aktywnych funkcji silnika i oświetlenia.

Uwaga: Przy zamkniętym lub ruchomym panelu wyświetlacz poleceń B jest nieaktywny. Gdy panel jest całkowicie otwarty, użyj wyświetlacza B.

P2. Przycisk oświetlenia ON/OFF

Jeśli panel jest ZAMKNIĘTY, wciśnięcie przycisku P2 powoduje włączenie okapu, panel zasysania podnosi się, a oświetlenie jest włączane dopiero po całkowitym otwarciu szuflady.

Jeśli panel jest OTWARTY, można zarządzać tylko włączaniem i wyłączaniem oświetlenia okapu.

Uwaga: Przycisk oświetlenia P2 nie zarządza ściemnianiem oświetlenia i wyłączaniem okapu.

P3. Przycisk WiFi

• Konfiguracja WiFi: jeśli funkcja WiFi nie jest skonfigurowana, należy wcisnąć i przytrzymać przycisk przez około 2 sekundy, aby przejść do trybu konfiguracji WiFi i postępować zgodnie z instrukcjami aplikacji, aby przeprowadzić procedurę. Podczas procedury konfiguracji przycisk podświetla się, wskazując stan połączenia (patrz tabela stanu WiFi). Aby przerwać procedurę konfiguracji WiFi, wcisnąć na około 2 sekundy, gdy przycisk szybko miga. Po skonfigurowaniu funkcji WiFi, jeśli chce się ją zmienić, należy wcisnąć na około 6 sekund, aby zresetować parametry WiFi (przycisk zgaśnie) i powtórzyć procedurę konfiguracji.
• Aktywacja/dezaktywacja WiFi: po zakończeniu konfiguracji można dezaktywować/aktywować funkcję WiFi. Wcisnąć i przytrzymać przycisk przez około 2 sekundy, aby dezaktywować/aktywować funkcję WiFi. Dezaktywacja tej funkcji nie powoduje utraty parametrów WiFi.

Tabela stanu WiFi

Przycisk WiFi	Stan połaczenia urzystzenia
Światto wylączone	WiFi nie jest skonfigurowana lub jest wylączona
Światto stałe wylączone	Połaczenia WiFi aktywne
Światto szybkomigajace	Próba połaczenia z routeremWiFi
Światto powolimigajace	Próba połaczenia z cloud Elica
Światto wylączone zkrótkim migajacymswiatlem	Odbior zdalnégo polecenia (np. wylączenia silnika lub oświetzenia)

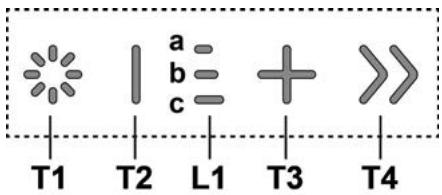

Wyświetlacz Poleceń B

T1. Przycisk oświetlenia ON/OFF T2. Przycisk zmniejszania prędkości zasysania / wyłączania silnika L1. LED sygnalizacji aktywnej prędkości T3. Przycisk włączania silnika / zwiększania prędkości zasysania T4. Przycisk funkcji "BOOST" - intensywna prędkość T1: Przycisk oświetlenia ON/OFF

do włączania i wyłączania oświetlenia.

Wciskając nadłużej przycisk T1 można

zwiększyć/zmniejszyć natężenie światła.

T2: Przycisk zmniejszania prędkości / wyłączanie silnika - wciskać, aby zmniejszyć moc zasysania, aż do momentu wyłączenia okapu.

wcisnąć i przytrzymać, aby bezpośrednio wyłączyć okap.

L1: LED sygnalizujący aktywną prędkość - środkowe LED podświetlają się w zależności od aktywnej/używanej prędkości zasysania:

1 prędkość - podświetlone są LED a; 2 prędkość - podświetlone są LED a + b; 3 prędkość - podświetlone są LED a + b + c

T3: Przycisk zwiększania prędkości

wcisnąć, aby włączyć okap

wcisnąć, aby zwiększyć moc zasysania.

T4: Przycisk funkcji „BOOST" - intensywnej prędkości - wcisnąć T4, aby aktywować intensywną prędkość zasysania „BOOST 1", która trwa tylko czasowo przez 30 minut; takie wydłużenie czasu funkcji zostało stworzone w celu zagwarantowania wystarczającego czasu pieczenia w przypadku dużej ilości oparów

Uwaga: po upływie 30 minut, okap powróci do ustawionej wcześniej prędkości zasysania ***

gdy silnik jest włączony w funkcji „BOOST 1", należy raz wcisnąć T4, aby aktywować tryb intensywnego zasysania „BOOST 2", który trwa przez 7 minut

Uwaga: po upływie 7 minut, okap powróci do ustawionej wcześniej prędkości zasysania ***

Uwaga: jeżeli jeszcze raz wciśniesz przycisk T4 w ciągu trwania tych 7 minut, powrócisz do ustawionej poprzednio prędkości zasysania ***

gdy funkcje „BOOST 1" i „BOOST 2" są aktywne, wciśnięcie:

T2 spowoduje powrót do ustawionej wcześniej prędkości ***

T3 spowoduje powrót do 3. prędkości zasysania

*** poprzednia prędkość zasysania będzie wyświetlana za pomocą sygnalizacji LED L1

Jeśli ustawi się intensywną prędkość bezpośrednio na wyłączonym okapie, po upływie ustawionego czasu silnik wyłączy się.

Podczas stosowania funkcji BOOST miga symbol T4

(BOOST 1: białe światło - BOOST 2: niebieskie światło)

Wskaźniki nasycenia filtrów

W regularnych odstępach czasu okap wskazuje konieczność przeprowadzenia konserwacji filtrów.

LED L1 (a-b-c) jest włączona i miga (wszystkie kontrolki migają razem): przypomnieć o konserwacji filtra przeciwtłuszczowego.

LED L1 (a-b-c) jest włączona zamiennie (kontrolki włączają się kolejno): przypomnieć o konserwacji filtra węglowego.

Uwaga: Sygnalizacja o nasyceniu filtrów jest wskazywana przy pierwszych 10 sekundach odświeżenia okapu: należy zresetować wskaźniki nasycenia w ciągu takiego okresu.

Reset wskaźników nasycenia filtrów:

Dłuższe wciśnięcie przycisku T3

LED L1 (a-b-c) włącza się i wyłącza (w zależności od typu resetowanego filtra, LED migają razem lub wyłączają się kolejno); następuje emisja sygnału dźwiękowego, potwierdzającego prawidłowe przeprowadzenie resetowania.

Aktywacja wskaźnika nasycenia filtrów

Uwaga: taką czynność należy przeprowadzić, gdy okap jest wyłączony.

- Filtr przeciwtłuszczowy

Zazwyczaj taki wskaźnik jest aktywny

1. dłuższe wciśnięcie przycisków T3 i T2

jeżeli wskaźnik jest aktywny, włączy się przycisk T3

wcisnąć przycisk T2, aby dezaktywować

Jeżeli wskaźnik jest wyłączony, włączy się przycisk T2

wcisnąć przycisk T3, aby uaktywnić

- Filtr węglowy

Zazwyczaj ten wskaźnik jest nieaktywny

2. dłuższe wciśnięcie przycisków T3 i T2

jeżeli wskaźnik jest aktywny, włączy się przycisk T3

wcisnąć przycisk T2, aby dezaktywować

jeżeli wskaźnik jest wyłączony, włączy się przycisk T2

wcisnąć przycisk T3, aby uaktywnić

Uwaga: 3. dłuższe wciśnięcie przycisków T3 i T2

wychodzi się z menu ustawień.

Konserwacja

Czyszczenie okapu

Do czyszczenia używać WYŁĄCZNIE szmatki nawilżonej płynnymi neutralnymi środkami czyszczącymi. DO

CZYSZCZENIA NIE NALEŻY UŻYWAĆ NARZĘDZI ANI

PRZYRZĄDÓW! Unikać stosowania produktów zawierających środki ścierne. NIE STOSOWAĆ ALKOHOLU!

Filtr przeciwtłuszczowy

Zatrzymuje cząstki tłuszczu pochodzące z gotowania.

Musi być czyszczony co najmniej raz w miesiącu (lub gdy wskaźnik zanieczyszczenia filtrów - jeżeli wasz model okapu posiada wskaźnik - informuje o konieczności wymiany), za pomocą nieagresywnego środka czyszczącego, ręcznie lub w zmywarce w niskiej temperaturze i krótkim cyklu mycia.

Podczas mycia w zmywarce metalowy filtr tłuszczowy może się odbarwić, ale nie zmieniają się jego charakterystyczne cechy.

Przy montowaniu i rozmontowaniu filtrów tłuszczowych oraz filtrów na węgiel należy zastosować wyciąg z okapu w pozycji otwartej.

Następnie usunąć przedni panel, popychając równocześnie górną część na całej długości.

Panel obróci się w przód, udostępniając filtr tłuszczowy.

Rys. 18-21

Filtr na węgiel (tylko dla wersji filtrującej)

Zatrzymuje przykre zapachy pochodzące z gotowania.

Filtr węglowy nadający się do mycia

Filtr węglowy może być myty co dwa miesiące (lub, gdy system odczytujący nasycenie filtra wskaże taką konieczność - jeśli taki system wchodzi w stan wyposażenia posiadanego okapu) ciepłą wodą z dodatkiem odpowiednich detergentów lub w zmywarce w temperaturze 65°C (w przypadku mycia w zmywarce wykonać pełny cykl mycia zmywarki bez naczyń wewnątrz).

Usunąć nadmiar wody, zwracając uwagę, aby nie uszkodzić filtra, a następnie umieścić filtr w piekarniku na 10 minut w temperaturze 100°C celem całkowitego wysuszenia.

Filtr należy wymieniać co 3 lata lub w przypadku stwierdzenia uszkodzenia materiału.

Po wyjęciu filtra tłuszczowego, można założyć filtry węglowe (nie wchodzą w skład wyposażenia).

Wymiana lampek

Okap zaopatrzony jest w system oświetlenia, który bazuje na technologii LED.

LED gwarantują optymalne oświetlenie, trwałość 10 razy większą od lamp tradycyjnych i pozwalają zaoszczędzić 90% energii elektrycznej.

Aby wymienić lampy, należy skontaktować się z autoryzowanym centrum obsługi w sprawie części zamiennych.

L1. LED sygnalizacja aktywnej prędkości

T3. Przycisk do załączania silnika / zwiększania prędkości odsysania

T4. Funkcyjny przycisk "BOOST" - intensywna prędkość

Utrzymuje cząsteczki tłuszczów pochodzących z gotowania.

Uwaga: tę operację należy wykonać, gdy okap jest wyłączony.

• Filtr tłuszczowy

（J）ON/OFF 12:T1

eolal 100

Jl /slyj jSall Jn aT1 jll 1g lal biaill alss

j:T2

blalil cibl i baii 10

Jus Jus bia iis biai jaiu laie

a:1L1

abaii baii aegw glc eliy ayjssrll lull aagaaa

a 1 a

a+b 1jg2g2g24c

a+b+c 1000000000000000000000000000000000000000000

aessssss:T3
