Produkttyp	Dunstabzugshaube
Marke	ELICA
Modell	GETUP BLGL/A/90
Breite	90 cm
Stromversorgung	220-240 V / 50-60 Hz
Maximale Absaugleistung	In der Bedienungsanleitung nicht angegeben (Schätzung: ca. 700 m³/h)
Installationsart	Abluftbetrieb oder Umluftbetrieb mit Aktivkohlefilter
Anzahl der Geschwindigkeitsstufen	3 Stufen + 2 Boost-Stufen (Boost 1: 30 Min., Boost 2: 7 Min.)
Beleuchtung	Integrierte LED, dimmbar
Konnektivität	WiFi 2,4 GHz (b/g/n), Elica Connect App, Sprachsteuerung
Ausziehbare Blende	Ja, steuerbar über Taste P1
Fettfilter	Metall, waschbar (in der Spülmaschine oder von Hand)
Aktivkohlefilter	Waschbar (alle 2 Monate), Austausch alle 3 Jahre
Filtersättigungsanzeige	Ja, blinkende L1-Leuchten
Mindestabstand zur Kochfläche	400 mm (empfohlen)
Durchmesser des Abluftrohrs	150 mm
Maximale Rohrlänge	5 Meter (mit Begrenzung der Bögen)
Gewicht	Nicht angegeben (Schätzung: ca. 15-20 kg)
Sicherheitsnormen	EN/IEC 60335-1, EN/IEC 60335-2-31
Garantie	Konformität mit europäischen Normen, Recycling gemäß WEEE
Monatliche Wartung	Reinigung des Fettfilters (mindestens einmal im Monat)
Austausch der Lampen	Wenden Sie sich an den autorisierten Kundendienst

Häufig gestellte Fragen - GETUP BLGL/A/90 ELICA

Wie installiere ich die Dunstabzugshaube GETUP BLGL/A/90 im Abluftbetrieb?

Verwenden Sie ein Abluftrohr mit einem Durchmesser von 150 mm (nicht im Lieferumfang enthalten) und schließen Sie es an den oben an der Dunstabzugshaube befindlichen Flansch an. Wenn die Dunstabzugshaube mit einem Aktivkohlefilter ausgestattet ist, entfernen Sie diesen vor der Installation im Abluftbetrieb.

Wie verbinde ich die Dunstabzugshaube mit der Elica Connect App?

Drücken Sie die Taste P3 etwa 2 Sekunden lang, um in den WiFi-Konfigurationsmodus zu gelangen. Folgen Sie dann den Anweisungen in der Elica Connect App auf Ihrem Smartphone (Android oder iOS, WiFi 2,4 GHz Netzwerk), um die Verbindung abzuschließen.

Was tun, wenn die Filtersättigungsanzeige aufleuchtet?

Die L1-Leuchte blinkt, um anzuzeigen, dass der Fettfilter gereinigt werden muss (alle Leuchten blinken gleichzeitig) oder der Aktivkohlefilter (Leuchten blinken abwechselnd). Setzen Sie nach der Reinigung die Anzeige zurück, indem Sie die Taste T3 gedrückt halten, bis die Leuchten erlöschen.

Wie reinige ich den Fettfilter?

Entfernen Sie die Frontblende, indem Sie gleichzeitig an der oberen Seite beider Seiten ziehen. Bauen Sie die Metallfilter aus und waschen Sie sie von Hand mit einem milden Reinigungsmittel oder in der Spülmaschine bei niedriger Temperatur und kurzem Programm. Setzen Sie sie nach dem Trocknen wieder ein.

Wie verwende ich die Boost-Funktion?

Drücken Sie die Taste T4 auf dem Bildschirm B, um die Intensivstufe Boost 1 (30 Minuten) zu aktivieren. Ein zweiter Druck aktiviert Boost 2 (7 Minuten). Während dieser Funktionen blinkt das Symbol T4 (weiß für Boost 1, blau für Boost 2).

Welcher Mindestabstand zwischen Dunstabzugshaube und Kochfeld ist einzuhalten?

Es wird empfohlen, einen Mindestabstand von 400 mm zwischen der Kochfläche und den oberhalb der Dunstabzugshaube befindlichen Komponenten einzuhalten. Bei Gas-Kochfeldern beachten Sie die im Handbuch angegebenen Abstände.

Kann ich die Dunstabzugshaube ohne Frontblende verwenden?

Nein, die Dunstabzugshaube darf niemals ohne korrekt montiertes Gitter oder Blende betrieben werden. Die Dunstabzugshaube ist mit Sicherheitsschaltern ausgestattet, die den Betrieb verhindern, wenn die Blende nicht angebracht ist.

Wie tausche ich die LED-Leuchten aus?

Die LED-Leuchten sind integriert und müssen von einem autorisierten Techniker ausgetauscht werden. Wenden Sie sich an den Elica-Kundendienst, um Ersatzteile zu erhalten und den Austausch durchführen zu lassen.

Was tun, wenn die Dunstabzugshaube nicht angeht?

Überprüfen Sie, ob das Gerät richtig angeschlossen ist und der Schutzschalter eingeschaltet ist. Stellen Sie sicher, dass die Saugblende vollständig geöffnet ist (Taste P1), damit der Bildschirm B aktiv ist. Wenn das Problem weiterhin besteht, wenden Sie sich an den technischen Kundendienst.

Wie aktiviere oder deaktiviere ich die Sättigungsanzeige des Aktivkohlefilters?

Bei ausgeschalteter Dunstabzugshaube drücken Sie lange die Tasten T3 und T2 gleichzeitig. Nach dem ersten Druck wird die Einstellung für den Fettfilter angezeigt; nach einem zweiten Druck gelangen Sie zur Einstellung für den Aktivkohlefilter. Drücken Sie T2 oder T3, um die Anzeige zu aktivieren/deaktivieren.

BEDIENUNGSANLEITUNG GETUP BLGL/A/90 ELICA

Laden Sie die APP ELICA CONNECT herunter, um auf alle Vorteile Ihres verbundenen Produkts zuzugreifen. Befolgen Sie die auf dem Produkt angegebenen Gebrauchsanweisungen.

Es ist möglich, Ihre Elica-Dunstabzugshaube durch Sprachbefehle zu steuern. Finden Sie in der APP ELICA CONNECT heraus, mit welchen Sprachassistenten Ihre Dunstabzugshaube kompatibel ist.

Die Anweisungen, die in diesem Handbuch gegeben werden, müssen strikt eingehalten werden. Es wird keinerlei Haftung übernommen für mögliche Mängel, Schäden oder Brände der Dunstabzugshaube, die auf die Nichtbeachtung der Vorschriften in diesem Handbuch zurückzuführen sind. Die Dunstabzugshaube wurde für die Absaugung der beim Kochen entstehenden Dünste und Dämpfe entwickelt. Sie ist nur für den Hausgebrauch geeignet.

Die Dunstabzugshaube kann anders aussehen als auf den Abbildungen in der vorliegenden Bedienungsanleitung. Die Bedienungsanleitungen, die Wartung und die Installation sind aber möglich.

Die Bedienungsanleitung muss aufbewahrt werden, damit jederzeit ein Nachschlagen möglich ist. Bei Verkauf, Abtretung oder Umzug muss die Bedienungsanleitung immer beim Produkt bleiben. Die Bedienungsanleitung muss aufmerksam gelesen werden, da sie wichtige Informationen über Installation, Gebrauch und Sicherheit enthält. - Es dürfen keine elektrischen oder mechanischen Änderungen am Gerät oder an den Abluftleitungen vorgenommen werden. - Vergewissern Sie sich vor der Installation, dass das Gerät keine Transportschäden aufweist. Bei auftretenden Problemen setzen Sie sich bitte mit dem Händler in Verbindung.

Anmerkung: Die mit "(*)" gekennzeichneten Details sind Optionszubehör, das nur mit einigen Modellen mitgeliefert wird, oder das nicht mitgeliefert und gekauft werden muss.

• Vor jeglicher Reinigung bzw. Wartung muss das Gerät vom Stromnetz getrennt werden, indem man den Stecker herauszieht bzw. den Hauptschalter ausschaltet.
• Alle Installations- und Wartungsarbeiten sind mit Arbeitshandschuhen durchzuführen.
• Das Gerät kann von Kindern ab 8 Jahren sowie von Menschen mit verringerten physischen, sensorischen oder psychischen Fähigkeiten (oder ohne Erfahrung und Kenntnisse) benutzt werden, sofern sie entsprechend überwacht werden bzw. in die Benutzung des Geräts sicher eingewiesen wurden und sich der damit verbundenen

Gefahren bewusst sind.

• Darauf achten, dass Kinder nicht mit dem Gerät spielen. Kinder dürfen bei Reinigung und Wartung nur dann helfen, wenn sie dabei beaufsichtigt werden.
• Der Raum muss ausreichend belüftet sein, wenn die Dunstabzugshaube zusammen mit anderen Gas- bzw. Brennstoffgeräten verwendet wird. Die Dunstabzugshaube muss regelmäßig von innen und außen gereinigt werden (MINDESTENS EINMAL IM MONAT), außerdem sollen die Anweisungen zur Wartung befolgt werden. Das Nichtbefolgen der Normen zur Reinigung der Dunstabzugshaube, das Nichtbefolgen der Hinweise zur Reinigung und zum Austausch von Filtern führt zu Brandgefahr.
• Es ist streng verboten, Speisen auf Kochstellen mit offener Flamme unter der Dunstabzugshaube zu kochen.
• Für den Lampenersatz verwenden Sie nur den Lampentyp, der in dem Abschnitt Lampenwartung / Ersatz des vorliegenden Handbuchs angegeben wird.

Die Verwendung von offener Flamme schadet den Filtern und kann zu Brandgefahr führen; daher ist sie in jedem Fall zu vermeiden.

Das Frittieren muss mit Vorsicht durchgeführt werden, um zu vermeiden, dass das überhitzte Öl Feuer fängt.

ACHTUNG: Ist das Kochfeld in Betrieb, können zugängliche Teile der Dunstabzugshaube heiß werden.

• Das Gerät nicht an das Stromnetz anschließen, bis die Installation vollständig abgeschlossen ist. Bei gleichzeitigem Betrieb der Dunstabzugshaube im Abluftbetrieb und gas- oder brennstoffbetriebenen Geräten

darf im Aufstellraum der Geräte der Unterdruck nicht größer als 4 Pa (4 x 10-5 bar) sein.

Die Abluft darf nicht in einen Kamin geleitet werden, der zugleich Abgase von der Verbrennung von Gas oder anderen Brennstoffen führt.

ACHTUNG! Schrauben und Befestigungselemente, die nicht in Übereinstimmung mit diesen Hinweisen sind, können zu elektrischer Gefährdung führen.

• Für das Ableiten der Küchengerüche halten Sie sich an die Vorschriften der örtlichen Behörde.
• Benutzen Sie die Haube nicht ohne korrekt montierte Lampen, um Stromschlaggefahr zu vermeiden. Die Dunstabzugshaube niemals ohne richtig installiertes Gitter verwenden! Die Dunstabzugshaube darf NIEMALS als Auflagefläche verwendet werden, sofern es nicht ausdrücklich angegeben ist.
• Verwenden Sie nur die mit dem Produkt für die Installation mitgelieferten Schrauben, oder, falls nicht im Lieferumfang enthalten, kaufen Sie den richtigen Schraubentyp. Verwenden Sie die Länge für die Schrauben, die im Installationshandbuch angegeben wird.
• Im Zweifelsfall fragen Sie Ihren autorisierten Kundendienst oder ein ähnliches Fachpersonal. ACHTUNG! Nicht mit einem externen Timer, einer Schaltuhr oder einer Fernbedienung oder jeglicher anderer Vorrichtung, die sich automatisch aktiviert, verwenden.

Elektrischer Anschluss

Der Anschluss der Abzugshaube an das Stromnetz muss vom Fachpersonal durchgeführt werden.

Die Netzspannung muss der Spannung entsprechen, die auf dem Typenschild im Innern der Haube angegeben ist. Sofern die Haube einen Netzstecker hat, ist dieser an zugänglicher Stelle an eine den geltenden Vorschriften entsprechende Steckdose nach der Montage anzuschließen. Bei einer Haube ohne Stecker (direkter Netzanschluss) oder falls der Stecker nicht zugänglich ist, ist ein normgerechter zweipoliger Schalter nach der Montage anzubringen, der unter Umständen der Überspannungskategorie III entsprechend den Installationsregeln ein vollständiges Trennen vom Netz garantiert.

HINWEIS! Vor der Inbetriebnahme muss sichergestellt werden, dass die Netzversorgungsleitung (Steckdose) ordnungsgemäß montiert wurde.

Befestigung

Wenn die Installationsanweisungen des Gaskochgeräts einen größeren Abstand vorgeben, ist dieser zu berücksichtigen.

Wichtig: Die Haube muss so installiert werden, dass sie zur Wartung zugänglich bleibt.

Anmerkung: Das Kabel, das den extern installierten Motor mit der Abzugshaube verbindet, ist 3 Meter lang.

Achtung! Wird das Verbindungskabel zwischen der Dampfhaube und dem Motor abgeschnitten, besteht kein Gewährleistungsanspruch mehr.

Beim Handhaben der Abzugshaube achten Sie darauf, dass ihre Höhe nicht in Reichweite des herausziehbaren Paneels (Abzug) gelangt.

Die Haube ist mit Sicherheitsschaltern versehen, die den Betrieb der Haube abschalten, wenn das vordere Filterpaneel ausgehakt wird.

In der Absicht, unsere Produkte ständig zu verbessern, behalten wir uns das Recht vor, an den technischen, funktionellen und ästhetischen Eigenschaften alle Veränderungen vorzunehmen, die sich aus ihrer Weiterentwicklung ergeben. Bei der Version mit externem Motor muss nur ein Abluftmotor (externer Motor) verwendet werden, der vom gleichen Hersteller stammt wie das Gerät.

Bei der Befestigung der Abzugshaube sollte der Abstand zwischen der Kochfläche und den Elementen, die sich oben an der Dunstabzugshaube befinden könnten, 400 mm nicht unterschreiten, um den Hub nach oben (Öffnen) und nach unten (Schließen) des Abzugspaneels nicht zu hemmen und den Zugang zu den Bedienelementen an dem Bedienfeld zu vereinfachen.

HINWEIS: das Metallgehäuse mit den elektronischen Bauteilen muss mindestens 65 cm von dem Gasherd oder von der Saugöffnung der Haube installiert werden.

VORSICHT: das Metallgehäuse mit den elektronischen Bauteilen muss mindestens 10 cm über dem Boden und in ausreichendem Abstand von allen Hitzequellen (z.B.: Seitenwand des Backofens, Herdplatte) installiert werden.

GASKOCHFELD:

Alle Gaskochfelder dürfen die folgenden Werte nicht überschreiten: Maximale Gesamtleistung wie in Abb. 3 und max. 5 einzeln Brenner. Ein Gaskochfeld von 75 cm darf die folgenden Werte nicht überschreiten: Maximale Gesamtleistung 11,9 kW; maximale Gesamtleistung hintere Kochfelder: 4,7 kW; maximale Leistung Wok 4,2 kW. Ein Gaskochfeld von 90 cm darf die folgenden Werte nicht überschreiten: Maximale Gesamtleistung 13,7 kW; maximale Gesamtleistung hintere Kochfelder: 4,7 kW; maximale Leistung Wok 6 kW.

In Übereinstimmung mit den Anforderungen der Europäischen Richtlinie 2012/19/EC - UK SI 2013 No.3113 über Elektro- und Elektronik-Altgeräte (WEEE) ist das vorliegende Gerät mit einer Kennzeichnung versehen.

Sie leisten einen positiven Beitrag für den Schutz der Umwelt und die Gesundheit des Menschen, wenn Sie dieses Gerät einer gesonderten Abfallsammlung zuführen. Im unsortierten Siedlungsmüll könnte ein solches Gerät durch unsachgemäße Entsorgung negative Konsequenzen nach sich ziehen.

Auf dem Produkt oder der beiliegenden

Produktdokumentation ist das folgende Symbol einer durchgestrichenen Abfalltonne abgebildet. Es weist darauf hin, dass eine Entsorgung im normalen Haushaltsabfall nicht zulässig ist. Entsorgen Sie diese Produkte im Recyclinghof mit einer getrennten Sammlung für Elektro- und Elektronikgeräte. Die Entsorgung muss gemäß den örtlichen Bestimmungen zur Abfallbeseitigung erfolgen.

Bitte wenden Sie sich an die zuständigen Behörden Ihrer Gemeindeverwaltung, an den lokalen Recyclinghof für Haushaltsmüll oder an den Händler, bei dem Sie dieses Gerät

erworben haben, um weitere Informationen über Behandlung, Verwertung und Wiederverwendung dieser Produkte zu erhalten.

Gerät entwickelt, getestet und hergestellt nach:

Sicherheit: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.

Leistungsfähigkeit/Gebrauchstauglichkeit: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.

• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3; ETSI EN 301 489-1; ETSI EN 301 489-17; ETSI EN 300 328; IEC 62311:2019.

Empfehlungen für eine korrekte Verwendung, um die Umweltbelastung zu verringern: Schalten Sie die Haube beim Kochbeginn bei kleinster Geschwindigkeit EIN und lassen Sie die Haube eine Minute nachlaufen, wenn Sie mit dem Kochen fertig sind. Erhöhen Sie die Geschwindigkeit nur bei großen Mengen von Kochdunst und Dampf und benutzen Sie die Intensivstufe(n) nur bei extremen Situationen. Wechseln Sie die Kohlefilter, wenn notwendig, um eine gute Geruchsreduzierung zu gewährleisten. Säubern Sie die Fettfilter, wenn notwendig, um eine gute Fettfilterungseffizienz zu gewährleisten. Verwenden Sie den in der Gebrauchsanweisung angegebenen größten Durchmesser des Luftaustrittssystems, um die Leistungsfähigkeit zu optimieren und die Geräuschentwicklung zu minimieren.

Betriebsart

Die Haube kann sowohl als Abluftgerät als auch als Umluftgerät eingesetzt werden.

Abluftbetrieb

Die Luft wird mit Hilfe eines Rohrs ins Freie geleitet, das am Abluftstutzen angebracht wird.

△HINWEIS!

Das Abluftrohr wird nicht mitgeliefert und muss separat erworben werden.

Das Abluftrohr muss den gleichen Durchmesser wie der Abluftstutzen aufweisen.

HINWEIS!

Sollte die Dunstabzugshaube mit Aktivkohlefilter versehen sein, so muss dieser entfernt werden.

Umluftbetrieb

Die angesaugte Luft wird zuvor entfettet und desodoriert, bevor sie wieder in den Raum zugeführt wird.

Um die Abzugshaube in dieser Version zu verwenden, müssen Sie ein zusätzliches Filtersystem installieren, das auf Aktivkohle basiert.

Achtung: Die durch die Aktivkohlefilter umgewälzte Luft wird der Küche über eine Leitung wieder zugeführt, die die Luft auf eine Schrankseite lenkt.

Modelle ohne Saugmotor funktionieren nur mit Abluftbetrieb und müssen an eine externe Saugeinheit (nicht im Lieferumfang enthalten) angeschlossen werden.

Die Anschlussanleitungen liegen der externen Saugeinheit bei.

Montage

Bevor Sie mit der Installation des Gerätes beginnen, vergewissern Sie sich, dass weder das Gerät noch Zubehörteile beschädigt sind. Beschädigte Geräte nicht in Betrieb nehmen; wenden Sie sich in diesem Fall an den Verkäufer des Geräts und führen Sie die Installation nicht weiter durch. Darüber hinaus lesen Sie bitte nachfolgende Hinweise sorgfältig durch.

• Verwenden Sie ein Abluftrohr, das über eine Höchstlänge von max. 5 m verfügt.
• Eine Mindestanzahl an Krümmungen verwenden, weil jede Krümmung die Leistungsfähigkeit der Haube um 1 Linearmeter verringert. (Z.B.: bei 2 Krümmungen und einem 90° Winkel soll die Röhre nicht länger als 3 Meter sein).
• Vermeiden Sie starke Rohrkrümmungen.
• Röhre mit einem konstanten Querschnitt von 150 mm verwenden. Ein nach den gesetzlichen Bestimmungen zugelassenes Material verwenden.
• Für Probleme hinsichtlich der Leistung oder Lautstärke des Geräts, die durch das Nichtbeachten der oben genannten Anweisungen entstehen können, übernimmt der Hersteller keinerlei Verantwortung und es können keine Garantieansprüche geltend gemacht werden.
• Bevor Sie das Loch bohren, vergewissern Sie sich, dass sich im Inneren des Schranks, wo die Haube angebracht werden soll, nicht das Gerüst des Schrankes oder andere Besonderheiten befinden, welche zu Problemen bei der korrekten Installation der Abzugshaube führen können. Vergewissern Sie sich, dass der Raumbedarf der Haube und des Kochfelds mit dem Schrank übereinstimmen und die Installation damit möglich ist.
• Bevor Sie die Schrauben in den Schrank einsetzen, versichern Sie sich, dass das Produkt perfekt vertikal zur Arbeitsfläche ist.

Montageplatte

(nur bei Modellen, bei denen die Platte nicht mit der Abzugshaube geliefert wird)

ACHTUNG!

Der Einbau darf ausschließlich von Fachinstallateuren durchgeführt werden. FÜR DEN INSTALLATEUR: Der Installateur ist allein verantwortlich für die Installation der Abzugshaube, einschließlich der Konformitätsprüfung des Befestigungsbausatzes, der eventuell zum Lieferumfang

gehört. Im Folgenden einige nützliche Hinweise, ohne Anspruch auf Vollständigkeit, für den Installateur:

• Eine feuerfeste PLATTE (konform mit Art. 30 der IEC/EN 60335-2-31) verwenden, die für die Temperaturen (mindestens 80°C ) und Feuchtigkeit (mindestens 93% ), die von der Anwendung während des Betriebs erreicht werden, geeignet ist; Gesamtgewicht der verwendeten PLATTE nicht über 1,5 kg;
• die PLATTE an der Abzugshaube an den Befestigungspunkten befestigen. Siehe die Montagezeichnungen von der nicht mit der Haube gelieferten Platte.
• für die Befestigung der PLATTE geeignete mechanische Bauteile (nicht im Montagesatz inbegriffen) verwenden. Elica haftet nicht für Personen- und Sachschäden durch eine falsche Installation der Gipsplatten und/oder des Artikels.

Elica Connect

Die Abzugshaube verfügt über eine WLAN-Funktion zur Fernverbindung über die APP „Elica Connect".

Mindestanforderungen des Systems:

• Router wireless 2.4GHz WiFi b/g/n
• Smartphone Android oder iOS. Die Kompatibilität der App mit der Version des Betriebssystems des eigenen Smartphones im Store überprüfen.

Anmerkung: Der Hersteller ELICA erklärt, dass dieses Haushaltsgerät mit Funkverbindung mittels WLAN-Modul der Richtlinie 2014/53/EU entspricht.

Das Funkgerät arbeitet im 2,4-GHz-ISM-Frequenzband, die maximal übertragene Hochfrequenzleistung überschreitet 20 dBm (e.i.r.p. - equivalente isotrope Strahlungsleistung) nicht.

Warnungen:

• Datenschutz. Die vom verbundenen Gerät erfassten Daten werden gesammelt, um die Verwendung aller Services des verbundenen Haushaltsgeräts nutzen zu können. Weitere Informationen in Bezug auf die Art der Behandlung der gesammelten Daten und die Datenschutzerklärung sind auf der Internetseite www.elica.com verfügbar.
• Verfügbarkeit in den verschiedenen Ländern. Der Service „Elica Connect" ist in bestimmten Ländern verfügbar. Für ähnliche Informationen siehe entsprechenden Abschnitt auf der Internetseite www.elica.com. Zukünftige Änderungen. Elica behält sich das Recht vor, alle nützlichen Änderungen vorzunehmen, um den Service Elica Connect zu verbessern. Folglich sind die in diesem Handbuch enthaltenen Beschreibungen nicht bindend und dienen nur zur Veranschaulichung.

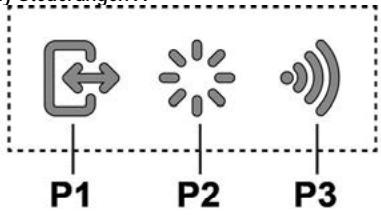

Betrieb Display Steuerungen A

P1. Taste zum Öffnen/Schließen der Abzugsplatte. P2. Taste Licht ON/OFF P3. Taste WLAN-Verbindung

P1. Taste zum Öffnen/Schließen der Abzugsplatte

Wenn die Platte GESCHLOSSEN ist, schaltet sich durch Drücken der Taste P1 der Abzug ein und die Abzugsplatte hebt sich.

Dieser Vorgang erhält auch den Zugriff auf das Display Steuerungen B, das den Motor und die Beleuchtung steuert.

Wenn die Platte OFFEN ist, schaltet sich durch Drücken der Taste P1 der Abzug AUS und die Abzugsplatte schließt sich. Dieser Vorgang stoppt alle aktiven Motor- und Beleuchtungsfunktionen umgehend.

Anmerkung: Das Display der B-Steuerungen ist bei geschlossener oder sich bewegender Platte deaktiviert. Erst bei komplett geöffneter Platte kann das Display B verwendet werden.

P2. Taste Licht ON/OFF

Bei GESCHLOSSENER Platte wird durch Drücken der Taste P2 der Abzug eingeschaltet, es hebt sich die Abzugslatte und die Lampen schalten sich erst dann ein, wenn das Fach komplett geöffnet ist.

Wenn die Platte GEÖFFNET ist, können lediglich die Lichter des Abzugs ein- und ausgeschaltet werden.

Anmerkung: Das Dimmen der Lichter und das Abschalten des Abzugs kann nicht mit der Taste P2 gesteuert werden.

P3. Taste WiFi

• WLAN-Konfiguration: Sollte die WLAN-Funktion noch nicht konfiguriert sein, die Taste etwa 2 Sekunden lang gedrückt halten, um auf die WLAN-Konfiguration zuzugreifen. Danach den Anweisungen der APP folgen, um den Vorgang abzuschließen.

Während des Konfigurationsvorgangs leuchtet die Taste, um den Verbindungsfähigkeitsstatus anzuzeigen (siehe Tabelle „WLAN-Status“).

Um den Vorgang der WLAN-Konfiguration abzubrechen, die Taste etwa 2 Sekunden lang drücken, wenn sie schnell blinkt. Wenn nach erfolgter WLAN-Konfiguration die Daten geändert werden sollen, die Taste etwa 6 Sekunden lang drücken, um die WLAN-Parameter zurückzusetzen (die Taste schaltet sich aus) und das Konfigurationsverfahren wiederholen.

• WLAN-Aktivierung/-Deaktivierung: nach erfolgter Konfiguration kann die WLAN-Funktion deaktiviert/aktiviert werden. Die Taste etwa 2 Sekunden lang drücken, um die WLAN-Funktion zu deaktivieren/aktivieren. Die Deaktivierung der Funktion führt nicht zum Verlust der WLAN-Parameter.

Tabelle „WLAN-Status“

Taste WiFi	Verbindungsfähigkeitsstatus des Gerätes
Licht ausgeschaltet	WLAN nicht konfiguriert oder nicht verbunden
Licht fix eingeschaltet	WLAN verbunden
Licht blinking schnell	Verbindungsversuch mit dem WLAN-Router
Licht blinkt langsam	Verbindungsversuch mit der Cloud Elica
Licht mit kurz blinkendem Licht	Empfangen eines Fernbefehls (z. B. Motorzündung oder Licht einschalten)

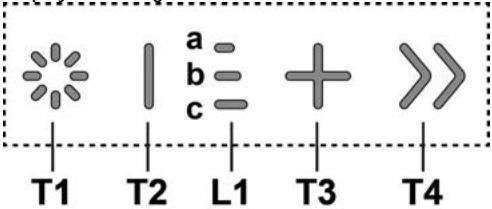

Display Steuerungen B

T1. Taste Licht ON/OFF T2. Taste Minderung der Abluftleistung /Motorabschaltung

L1. LED-Anzeige aktive Leistung

T3. Taste Motoreinschaltung /Erhöhung der Abluftleistung

T4: Taste "BOOST"-Funktion - Leistung intensiv

T1: Taste Licht ON/OFF

um das Licht ein- und auszuschalten.

Durch längeres Drücken der Taste T1 kann die Lichtstärke erhöht/verringert werden.

T2: Taste Leistungsminderung / Motorabschaltung

drücken, um die Abluftleistung zu vermindern, bis sich die Dunstabzugshaube abschaltet.

drücken und gedrückt halten, um die Dunstabzugshaube gleich abzuschalten.

L1: LED-Anzeige aktive Leistung

Die zentralen LEDs fangen je nach der aktiven/verwendeten Abluftleistung an zu leuchten:

Absaugleistung 1, es schaltet sich die LED a ein

Absaugleistung 2, es schalten sich die LEDs a + b ein

Absaugleistung 3, es schalten sich die LEDs a + b + c ein.

T3: Taste Leistungserhöhung

drücken, um die Dunstabzugshaube einzuschalten; drücken, um die Abluftleistung zu erhöhen.

T4: Taste "BOOST"-Funktion - Leistung intensiv

T4 drücken, um die starke Abluftleistung "BOOST 1", eingestellt auf 30 Minuten, einzuschalten.

Diese verlängerte Zeiteinstellung soll nutzbare Zeit beim

Garen mit einem hohen Dampfgehalt garantieren.

Hinweis: Sobald die 30 Minuten abgelaufen sind, kehrt die Dunstabzugshaube wieder auf die vorher eingestellte

Abluftleistung zurück ***

Mit dem auf "BOOST 1" geschalteten Motor erneut T4 drücken, um die starke Abluftleistung "BOOST 2", die auf 7

Minuten eingestellt ist, einzuschalten.

Hinweis: Sobald die 7 Minuten abgelaufen sind, kehrt die Dunstabzugshaube wieder auf die vorher eingestellte Abluftleistung zurück ***

Hinweis: Wenn man erneut auf T4 innerhalb der 7 Minuten drückt, kehrt die Dunstabzugshaube wieder auf die vorher eingestellte Abluftleistung zurück ***

Bei den eingeschalteten Funktionen "BOOST 1" und

"BOOST 2" kehrt man, wenn man drückt:

T2: Rückkehr zur zuvor eingestellten Absaugleistung ***

T3: Rückkehr zur 3. Absaugleistungsstufe

*** die vorher eingestellte Absaugleistung ist auf der LED-Anzeige L1 zu sehen

Wird die intensive Leistung direkt bei ausgeschaltetem Abzug eingestellt, schaltet sich der Motor nach Ablauf der Zeit ab.

Sind die "BOOST"-Funktion eingeschaltet, blinkt das Symbol T4.

("BOOST 1": weißes Licht, "BOOST 2": blaues Licht)

Anzeigen für Filtersättigung

In regelmäßigen Abständen zeigt die Dunstabzugshaube an, dass die Filterwartung auszuführen ist.

LED L1 (a-b-c) blinkend eingeschaltet (alle Kontrollleuchten blinken gemeinsam): Der Fettfilter muss gewartet werden.

LED L1 (a-b-c) abwechselnd eingeschaltet (die Kontrollleuchten schalten sich der Reihe nach ein und aus): Der Aktivkohlefilter muss ausgetauscht werden.

Anmerkung: Die Filtersättigung wird innerhalb der ersten 10 Sekunden nach dem Einschalten der Dunstabzugshaube angezeigt. Innerhalb dieser Zeitspanne muss die Sättigungsanzeige zurückgesetzt werden.

Reset der Filtersättigungsanzeigen:

Längeres Drücken der Taste T3

LED L1 (a-b-c) schaltet sich ein und aus (je nach Filtertyp, für den der Reset durchgeführt wird, blinken die Kontrollleuchten zusammen oder leuchten nacheinander auf). Es wird ein akustisches Signal ausgegeben, um den erfolgreichen Reset zu bestätigen.

Aktivierung der Filtersättigungsanzeige

Hinweis: Dieser Vorgang wird bei abgeschalteter Dunstabzugshaube durchgeführt.

• Fettfilter

Diese Anzeige ist in der Regel aktiviert.

1. Längeres Drücken der Tasten T3 und T2

Wenn die Anzeige aktiviert ist, leuchtet die Taste T3. Zur Deaktivierung die Taste T2 drücken. Wenn die Anzeige deaktiviert ist, leuchtet die Taste T2. Zur Aktivierung die Taste T2 drücken.

-Aktivkohlefilter

Diese Anzeige ist in der Regel abgeschaltet.

1. Längeres Drücken der Tasten T3 und T2

Wenn die Anzeige aktiviert ist, leuchtet die Taste T3. Zur Deaktivierung die Taste T2 drücken. Wenn die Anzeige deaktiviert ist, leuchtet die Taste T2. Zur Aktivierung die Taste T2 drücken.

Hinweis: 3. Längeres Drücken der Tasten T3 und T2: Ausstieg aus dem Einstellungsmenü.

Wartung

Reinigung

Zur Reinigung AUSSCHLIESSLICH ein mit flüssigem Neutralreiniger getränktes Tuch verwenden. KEINE WERKZEUGE ODER GERÄTE FÜR DIE REINIGUNG VERWENDEN! Keine Produkte verwenden, die Scheuermittel enthalten. KEINEN ALKOHOL VERWENDEN!

Fettfilter

Diese dienen dazu, die Fettpartikel, die beim Kochen frei werden, zu binden.

Dieser muss monatlich gewaschen werden (oder wenn das Sättigungsanzeigesystem der Filter - sofern bei dem jeweiligen Modell vorgesehen - dies anzeigt). Das kann mit einem milden Waschmittel von Hand oder in der Spülmaschine bei niedriger Temperatur und einem Kurzspülgang erfolgen. Der Metallfettfilter kann bei der Reinigung in der Spülmaschine verfärben, was seine Filtereigenschaften jedoch in keiner Weise beeinträchtigt.

Zum Ein- und Ausbau der Fett- und Kohlefilter den Korpus ganz herausziehen.

Entfernen Sie das Frontpaneel, indem Sie gleichzeitig beide Seiten am oberen Teil ziehen. Das Paneel nach vorne drehen und die Fettfilter wechseln.

Bild. 18-21

Aktivkohlefilter (nur bei der Umluftversion)

Dieser Filter bindet die unangenehmen Gerüche, die beim Kochen entstehen.

Der waschbare Aktivkohlefilter

Der Aktivkohlefilter wird alle zwei Monate (oder wenn das Sättigungsanzeigesystem der Filter - sofern bei dem jeweiligen Modell vorgesehen - diese Notwendigkeit anzeigt) in warmem Wasser und geeigneten Waschmitteln oder in der Spülmaschine bei 65°C gewaschen (in diesem Fall den vollständigen Spülzyklus - ohne zusätzliches Geschirr im Inneren der Geschirrspülmaschine - einschalten).

Das überschüssige Wasser entfernen, ohne dabei den Filter zu beschädigen; danach diesen bei 100°C für 10 Minuten in den Ofen legen, um ihn vollständig zu trocknen. Das Vlies muss alle 3 Jahre ausgewechselt werden und weiterhin jedes Mal dann, wenn es beschädigt ist.

Nach Entfernung der Fettfilter ist es möglich, die (nicht mitgelieferten) Aktivkohlefilter einzusetzen.

Ersetzen der Lampen

Die Haube ist mit einem auf der Leuchtdiodentechnologie basierten Beleuchtungssystem ausgestattet.

Die LEDs ermöglichen eine optimale Beleuchtung der Kochfläche. Sie haben eine Leistungsdauer, die das Zehnfache der traditionellen Lichter ist und bieten eine Energieersparnis bis zu 90%.

Für den Wechsel der Lampen kontaktieren Sie das zuständige Zentrum für den Austausch.

Mindestsystemanforderungen:

GASKOCHPLATTE:

L1: Kontrollleuchte aktiv Geschwindigkeit

LED-Lampen leuchten, um die angewandte/aktivierte Abzuggeschwindigkeit anzuzeigen:

Geschwindigkeit 1 - Lampe an

Geschwindigkeit 2 - Lampe a + b leuchtet

Geschwindigkeit 3 - Lampe a + b + c leuchtet

Während die Funktion "BOOST" aktiv ist, blinkt das Symbol T4

("BOOST 1": weißes Kontrolllicht - "BOOST 2": blaues Kontrolllicht)

Anzeigen für Filtersättigung
