ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ ALIZE 3000 2800W SDMO

3. Προετοιμασία πριν από τη λειτουργία

4. Χρήση της ηλεκτρογεννήτριας

5. Προστατευτικά (εάν υπάρχουν, βλ. πίνακα χαρακτηριστικών)

6. Πρόγραμμα συντήρησης

7. Μέθοδος συντήρησης

8. Αποθήκευση της ηλεκτρογεννήτριας

9. Αναζήτηση βλαβών μικρής σημασίας

11. Διατομή των καλωδίων

12. Δήλωση συμμόρφωσης «Ε.Κ.»

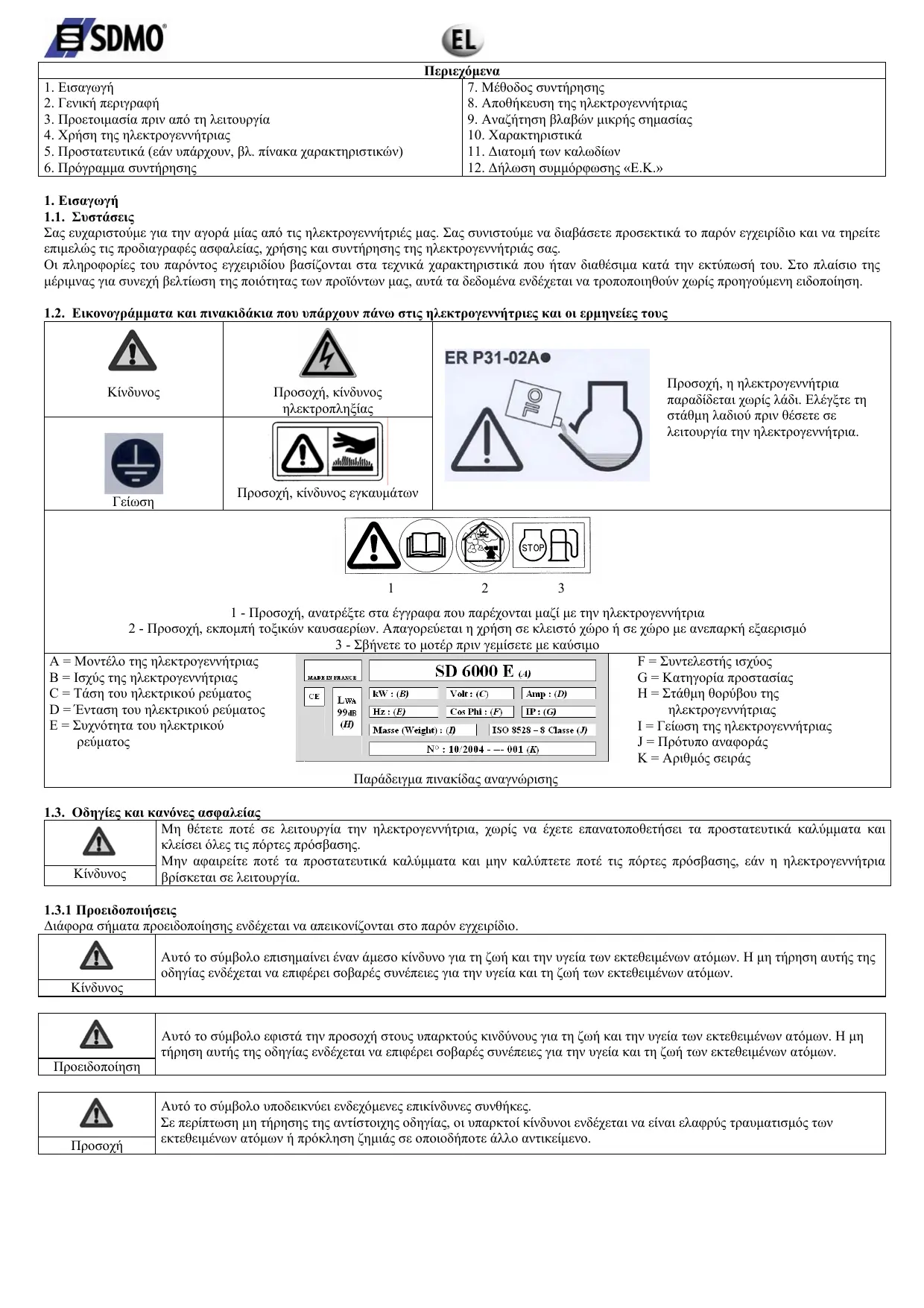

1.1. Συστάσεις Σας ευχαριστούμε για την αγορά μίας από τις ηλεκτρογεννήτριές μας. Σας συνιστούμε να διαβάσετε προσεκτικά το παρόν εγχειρίδιο και να τηρείτε επιμελώς τις προδιαγραφές ασφαλείας, χρήσης και συντήρησης της ηλεκτρογεννήτριάς σας. Οι πληροφορίες του παρόντος εγχειριδίου βασίζονται στα τεχνικά χαρακτηριστικά που ήταν διαθέσιμα κατά την εκτύπωσή του. Στο πλαίσιο της μέριμνας για συνεχή βελτίωση της ποιότητας των προϊόντων μας, αυτά τα δεδομένα ενδέχεται να τροποποιηθούν χωρίς προηγούμενη ειδοποίηση. 1.2. Εικονογράμματα και πινακιδάκια που υπάρχουν πάνω στις ηλεκτρογεννήτριες και οι ερμηνείες τους

Προσοχή, η ηλεκτρογεννήτρια παραδίδεται χωρίς λάδι. Ελέγξτε τη στάθμη λαδιού πριν θέσετε σε λειτουργία την ηλεκτρογεννήτρια. Προσοχή, κίνδυνος ηλεκτροπληξίας Προσοχή, κίνδυνος εγκαυμάτων

1 - Προσοχή, ανατρέξτε στα έγγραφα που παρέχονται μαζί με την ηλεκτρογεννήτρια

2 - Προσοχή, εκπομπή τοξικών καυσαερίων. Απαγορεύεται η χρήση σε κλειστό χώρο ή σε χώρο με ανεπαρκή εξαερισμό

3 - Σβήνετε το μοτέρ πριν γεμίσετε με καύσιμο

A = Μοντέλο της ηλεκτρογεννήτριας F = Συντελεστής ισχύος B = Ισχύς της ηλεκτρογεννήτριας G = Κατηγορία προστασίας C = Τάση του ηλεκτρικού ρεύματος H = Στάθμη θορύβου της D = Ένταση του ηλεκτρικού ρεύματος ηλεκτρογεννήτριας E = Συχνότητα του ηλεκτρικού I = Γείωση της ηλεκτρογεννήτριας J = Πρότυπο αναφοράς K = Αριθμός σειράς Παράδειγμα πινακίδας αναγνώρισης 1.3. Οδηγίες και κανόνες ασφαλείας Μη θέτετε ποτέ σε λειτουργία την ηλεκτρογεννήτρια, χωρίς να έχετε επανατοποθετήσει τα προστατευτικά καλύμματα και κλείσει όλες τις πόρτες πρόσβασης. Μην αφαιρείτε ποτέ τα προστατευτικά καλύμματα και μην καλύπτετε ποτέ τις πόρτες πρόσβασης, εάν η ηλεκτρογεννήτρια βρίσκεται σε λειτουργία.

1.3.1 Προειδοποιήσεις

Διάφορα σήματα προειδοποίησης ενδέχεται να απεικονίζονται στο παρόν εγχειρίδιο.

Αυτό το σύμβολο επισημαίνει έναν άμεσο κίνδυνο για τη ζωή και την υγεία των εκτεθειμένων ατόμων. Η μη τήρηση αυτής της οδηγίας ενδέχεται να επιφέρει σοβαρές συνέπειες για την υγεία και τη ζωή των εκτεθειμένων ατόμων. Αυτό το σύμβολο εφιστά την προσοχή στους υπαρκτούς κινδύνους για τη ζωή και την υγεία των εκτεθειμένων ατόμων. Η μη τήρηση αυτής της οδηγίας ενδέχεται να επιφέρει σοβαρές συνέπειες για την υγεία και τη ζωή των εκτεθειμένων ατόμων. Αυτό το σύμβολο υποδεικνύει ενδεχόμενες επικίνδυνες συνθήκες. Σε περίπτωση μη τήρησης της αντίστοιχης οδηγίας, οι υπαρκτοί κίνδυνοι ενδέχεται να είναι ελαφρύς τραυματισμός των εκτεθειμένων ατόμων ή πρόκληση ζημιάς σε οποιοδήποτε άλλο αντικείμενο.

1.3.2 Γενικές συμβουλές

Ένας από τους στοιχειώδεις παράγοντες ασφαλείας είναι η τήρηση της συχνότητας συντήρησης (βλ. πίνακα συντήρησης). Επιπλέον, μην επιχειρήσετε ποτέ να πραγματοποιήσετε επισκευές ή εργασίες συντήρησης εάν δεν έχετε την εμπειρία ή/και τα εργαλεία που απαιτούνται. Μόλις παραλάβετε την ηλεκτρογεννήτριά σας, βεβαιωθείτε ότι το υλικό και η όλη παραγγελία σας είναι σε καλή κατάσταση. Η συντήρηση μιας ηλεκτρογεννήτριας πρέπει να πραγματοποιείται χωρίς απότομες κινήσεις και χωρίς χτυπήματα, αφού έχει προηγουμένως προετοιμαστεί η θέση αποθήκευσης ή χρήσης. Πριν από οποιαδήποτε χρήση, πρέπει υποχρεωτικά να γνωρίζετε πώς να σβήσετε αμέσως την ηλεκτρογεννήτρια και να έχετε κατανοήσει πλήρως όλες τις εντολές και τους χειρισμούς. Προειδοποίηση Μην αφήνετε ποτέ άλλα άτομα να χρησιμοποιούν την ηλεκτρογεννήτρια χωρίς να τους έχετε παράσχει προηγουμένως όλες τις απαραίτητες οδηγίες. Μην αφήνετε ποτέ παιδιά να αγγίζουν την ηλεκτρογεννήτρια, ούτε όταν είναι σβηστή. Αποφεύγετε να θέτετε σε λειτουργία την ηλεκτρογεννήτρια όταν στο χώρο υπάρχουν ζώα (εκνευρισμός, φόβος κ.λπ.). Μη θέτετε ποτέ την ηλεκτρογεννήτρια σε λειτουργία χωρίς φίλτρο αέρα ή χωρίς σύστημα εξαγωγής καυσαερίων. Μην αναστρέφετε ποτέ τους θετικούς και αρνητικούς πόλους των μπαταριών (εάν υπάρχουν) κατά τη συναρμολόγησή τους. Τυχόν αναστροφή μπορεί να προκαλέσει σοβαρές ζημιές στον ηλεκτρικό εξοπλισμό. Ποτέ μην καλύπτετε την ηλεκτρογεννήτρια με οποιοδήποτε υλικό, κατά τη λειτουργία της ή αμέσως μόλις τη σβήσετε (περιμένετε να κρυώσει το Μην αλείφετε ποτέ την ηλεκτρογεννήτρια με λάδι με σκοπό να την προστατεύσετε από τη διάβρωση. Ορισμένα λάδια διατήρησης είναι εύφλεκτα. Επιπλέον, ορισμένα από αυτά είναι επικίνδυνα για την εισπνοή. Σε κάθε περίπτωση, τηρείτε τους ισχύοντες τοπικούς κανονισμούς σχετικά με τη χρήση των ηλεκτρογεννητριών.

1.3.3 Προφυλάξεις κατά της ηλεκτροπληξίας

Οι ηλεκτρογεννήτριες παρέχουν, κατά τη χρήση τους, ηλεκτρικό ρεύμα. Γειώνετε την ηλεκτρογεννήτρια σε κάθε χρήση, ώστε να προφυλαχθείτε από τυχόν ηλεκτροπληξία.

Μην αγγίζετε ποτέ γυμνά καλώδια ή αποσυνδεδεμένες συνδέσεις. Μη χειρίζεστε ποτέ μια ηλεκτρογεννήτρια με υγρά χέρια ή πόδια. Μην αφήνετε ποτέ το υλικό εκτεθειμένο σε εκτινάξεις υγρών ή σε κακές καιρικές συνθήκες και μην το τοποθετείτε σε βρεγμένο δάπεδο. Διατηρείτε πάντοτε σε καλή κατάσταση τα ηλεκτρικά καλώδια καθώς και τις συνδέσεις. Μη χρησιμοποιείτε υλικό που δεν βρίσκεται σε καλή κατάσταση και το οποίο μπορεί να προκαλέσει ηλεκτροπληξία ή ζημιές στον εξοπλισμό. Προβλέψτε να υπάρχει μια διάταξη διαφορικής προστασίας μεταξύ της ηλεκτρογεννήτριας και των συσκευών, εάν το μήκος του ή των καλωδίων χρήσης είναι μεγαλύτερο από 1 μέτρο. Αυτή η διάταξη πρέπει να τοποθετηθεί σε απόσταση το πολύ 1 μέτρου από τις πρίζες τροφοδοσίας της ηλεκτρογεννήτριας. Χρησιμοποιείτε εύκαμπτα και ανθεκτικά καλώδια, με περίβλημα από καουτσούκ, σύμφωνα με το πρότυπο IEC 60245-4 ή καλώδια αντίστοιχων προδιαγραφών. Μη συνδέετε την ηλεκτρογεννήτρια σε άλλες πηγές παροχής ρεύματος, όπως στο δημόσιο δίκτυο παροχής ρεύματος. Στις ειδικές περιπτώσεις όπου έχει προβλεφθεί εφεδρική σύνδεση με τα υπάρχοντα ηλεκτρικά δίκτυα, αυτή πρέπει να πραγματοποιείται μόνο από ειδικευμένο ηλεκτρολόγο, ο οποίος θα πρέπει να λάβει υπόψη τις διαφορές λειτουργίας του εξοπλισμού, ανάλογα με το αν χρησιμοποιείται με παροχή ρεύματος από το δημόσιο δίκτυο ηλεκτρικού ή από την ηλεκτρογεννήτρια. Η προστασία από ηλεκτροπληξία βασίζεται στους διακόπτες ασφαλείας που έχουν προβλεφθεί ειδικά για την ηλεκτρογεννήτρια. Εάν αυτοί οι διακόπτες πρέπει να αντικατασταθούν, αυτό πρέπει να γίνει με διακόπτες ασφαλείας που θα έχουν ίδιες ονομαστικές τιμές και ίδια χαρακτηριστικά.

1.3.4 Προφυλάξεις κατά της πυρκαγιάς

Απομακρύνετε οποιοδήποτε εύφλεκτο ή εκρηκτικό προϊόν (βενζίνη, λάδι, πανιά κ.λπ.) κατά τη λειτουργία της ηλεκτρογεννήτριας. Το μοτέρ δεν πρέπει να τίθεται σε λειτουργία σε χώρους όπου υπάρχουν εκρηκτικά υλικά, διότι όλα τα ηλεκτρικά και μηχανικά μέρη δεν φέρουν θωράκιση, συνεπώς υπάρχει κίνδυνος να δημιουργηθούν σπινθήρες. Ποτέ μην καλύπτετε την ηλεκτρογεννήτρια με οποιοδήποτε υλικό, κατά τη λειτουργία της ή αμέσως μόλις τη σβήσετε (περιμένετε να κρυώσει το μοτέρ).

1.3.5 Προφυλάξεις κατά των καυσαερίων

Τα καυσαέρια περιέχουν ένα ιδιαίτερα τοξικό υλικό: το μονοξείδιο του άνθρακα. Αυτό το υλικό μπορεί να προκαλέσει θάνατο εάν η τιμή συγκέντρωσής του είναι πολύ υψηλή στον αέρα που αναπνέουμε. Για αυτόν το λόγο, χρησιμοποιείτε πάντοτε την ηλεκτρογεννήτριά σας σε χώρο με καλό εξαερισμό, όπου δεν θα είναι δυνατή η συσσώρευση των καυσαερίων. Ο καλός εξαερισμός είναι απαραίτητος για τη σωστή λειτουργία της ηλεκτρογεννήτριάς σας. Χωρίς αυτήν, το μοτέρ θα λειτουργούσε σε πολύ υψηλές στροφές και σε ιδιαίτερα υψηλή θερμοκρασία, γεγονός που θα προκαλούσε ατυχήματα ή ζημιές στο υλικό και στα γύρω αντικείμενα. Ωστόσο, εάν χρειαστεί να τεθεί σε λειτουργία στο εσωτερικό ενός κτιρίου, πρέπει να προβλεφθεί ο κατάλληλος εξαερισμός, έτσι ώστε τα άτομα ή τα ζώα που βρίσκονται στο χώρο να μην επηρεαστούν. Επιβάλλεται η εκκένωση των καυσαερίων στον εξωτερικό αέρα.

1.3.6 Γεμίσματα με καύσιμο

Το καύσιμο είναι εξαιρετικά εύφλεκτο και οι αναθυμιάσεις του είναι εκρηκτικές. Απαγορεύεται το κάπνισμα, η κίνηση κοντά σε μια φλόγα ή η πρόκληση σπινθήρων κατά την πλήρωση του ρεζερβουάρ. Η πλήρωση πρέπει να πραγματοποιείται με το μοτέρ σβηστό. Καθαρίζετε τυχόν υπολείμματα καυσίμου με ένα καθαρό πανί. Τοποθετείτε πάντοτε την ηλεκτρογεννήτρια σε ομαλό, επίπεδο και οριζόντιο έδαφος ώστε να αποφύγετε τυχόν διαρροή του καυσίμου από το ρεζερβουάρ πάνω στο μοτέρ. Η αποθήκευση των πετρελαιοειδών προϊόντων και ο χειρισμός τους πρέπει να πραγματοποιούνται σύμφωνα με το νόμο. Κλείνετε το ρουμπινέτο καυσίμου (εάν υπάρχει) μετά από κάθε πλήρωση. Γεμίζετε το ρεζερβουάρ χρησιμοποιώντας ένα χωνί φροντίζοντας να μη χυθεί το καύσιμο και ύστερα ξαναβιδώστε την τάπα στο ρεζερβουάρ καυσίμου, μόλις ολοκληρωθεί η διαδικασία πλήρωσης. Ποτέ μη γεμίζετε με καύσιμο όταν η ηλεκτρογεννήτρια βρίσκεται σε λειτουργία ή είναι ζεστή.

1.3.7 Προφυλάξεις κατά των εγκαυμάτων

Μην αγγίζετε ποτέ το μοτέρ ούτε το σιγαστήρα (σιλανσιέ) του συστήματος εξαγωγής καυσαερίων κατά τη λειτουργία της ηλεκτρογεννήτριας ή αμέσως μετά από το σβήσιμό της. Προειδοποίηση Το ζεστό λάδι προκαλεί εγκαύματα, συνεπώς πρέπει να αποφεύγετε την επαφή με το δέρμα. Πριν από οποιαδήποτε επέμβαση, βεβαιωθείτε ότι το σύστημα δεν βρίσκεται πλέον υπό πίεση. Ποτέ μην ξεκινάτε το μοτέρ και μην το αφήνετε να λειτουργεί έχοντας βγάλει την τάπα πλήρωσης λαδιού, υπάρχει κίνδυνος διαφυγής λαδιού.

1.3.8 Προφυλάξεις σχετικά με τη χρήση των μπαταριών

Μην τοποθετείτε ποτέ την μπαταρία κοντά σε φλόγα ή φωτιά Χρησιμοποιείτε μόνο μονωμένα εργαλεία Μη χρησιμοποιείτε ποτέ θειικό οξύ ή νερό με προσθήκη οξέων για να συμπληρώσετε τη στάθμη του ηλεκτρολύτη.

1.3.9 Προστασία του περιβάλλοντος

Ποτέ μην εκκενώνετε και μην πετάτε το λάδι του μοτέρ στο δάπεδο ή το έδαφος, αλλά σε ένα δοχείο που έχει προβλεφθεί ειδικά για αυτόν το σκοπό. Όταν αυτό είναι δυνατό, πρέπει να λαμβάνετε τα απαραίτητα μέτρα ώστε να αποφεύγετε την αντανάκλαση θορύβων πάνω στους τοίχους ή σε άλλες κατασκευές, η ένταση του ήχου ενισχύεται. Εάν ο σιγαστήρας του συστήματος εξαγωγής καυσαερίων της ηλεκτρογεννήτριάς σας δεν είναι εξοπλισμένος με φλογοπαγίδα και χρειαστεί να την χρησιμοποιήσετε σε δασώδη ή θαμνώδη περιοχή, ή σε μη καλλιεργημένο χορταριασμένο έδαφος, προσέχετε πολύ και φροντίστε να μην προκληθεί πυρκαγιά από τους σπινθήρες (αποψιλώστε έναν αρκετά μεγάλο χώρο στο σημείο όπου σκοπεύετε να τοποθετήσετε την ηλεκτρογεννήτριά σας).

1.3.10 Κίνδυνος σχετικά με τα περιστρεφόμενα τεμάχια

Μην πλησιάζετε ποτέ ένα περιστρεφόμενο εξάρτημα ενώ βρίσκεται σε λειτουργία και ενώ φοράτε φαρδιά ρούχα ή εάν έχετε μακριά μαλλιά και δεν φοράτε προστατευτικό δίχτυ στο κεφάλι. Μην επιχειρήσετε να σταματήσετε, να επιβραδύνετε ή να μπλοκάρετε ένα περιστρεφόμενο εξάρτημα που βρίσκεται σε λειτουργία. Προειδοποίηση

1.3.11 Χωρητικότητα της ηλεκτρογεννήτριας (υπερφόρτωση)

Μην υπερβαίνετε ποτέ τη χωρητικότητα (σε Αμπέρ ή/και Watt) της ονομαστικής ισχύος της ηλεκτρογεννήτριας σε περίπτωση συνεχούς λειτουργίας. Πριν συνδέσετε και θέσετε σε λειτουργία την ηλεκτρογεννήτρια, υπολογίστε την ηλεκτρική ισχύ που απαιτούν οι ηλεκτρικές συσκευές (σε Watt). Αυτή η ηλεκτρική ισχύς αναγράφεται συνήθως πάνω στο πινακιδάκι κατασκευαστή των λαμπτήρων, των ηλεκτρικών συσκευών, των μοτέρ κ.λπ. Το άθροισμα όλων των τιμών ισχύος των συσκευών δεν πρέπει να υπερβαίνει την ονομαστική ισχύ της ηλεκτρογεννήτριας.

1.3.12 Συνθήκες χρήσης

Οι αναφερόμενες επιδόσεις για τις ηλεκτρογεννήτριες επιτυγχάνονται υπό τις κανονικές συνθήκες βάσει του προτύπου ISO 3046/I : +27°C, 100 μ. ψηλότερα από το επίπεδο της θάλασσας, σχετική υγρασία 60%, ή +20°C, 300 μ. ψηλότερα από το επίπεδο της θάλασσας, σχετική υγρασία 60%. Οι επιδόσεις των ηλεκτρογεννητριών μειώνονται κατά περίπου 4% σε κάθε βαθμίδα αύξησης της θερμοκρασίας κατά 10°C και/ή περίπου 1% για κάθε 100 μ. υψόμετρο.

2.1. Περιγραφή συγκροτήματος Ρεζερβουάρ καυσίμου (αρ. 1, Εικ.A) Τάπα ρεζερβουάρ καυσίμου (αρ. 2, Εικ.A) Τάπα πλήρωσης λαδιού (αρ. 3, Εικ.A) Τάπα εκκένωσης λαδιού (αρ. 4, Εικ.A) Ενδεικτικό παρουσίας τάσης (αρ. 5, Εικ.A) Αλτερνέιτορ (αρ.6, Εικ.A) Μοτέρ (αρ. 7, Εικ.A) Σιγαστήρας (σιλανσιέ) (αρ. 8, Εικ.A) Φίλτρο αέρα (αρ. 9, Εικ.A) Διακόπτης μοτέρ (αρ. 10, Εικ.A) Εκκινητήρας μηχανισμός επανατύλιξης (αρ. 11, Εικ.A) Οικιακές πρίζες (αρ. 12, Εικ.A) Λαβή εκκινητήρα (αρ. 13, Εικ.A) Ρουμπινέτο καυσίμου (αρ. 14, Εικ.A) Τσοκ (αρ. 15, Εικ.A) Διακόπτης ασφαλείας (αρ. 16, Εικ.A) Ενδεικτικό στάθμης καυσίμου (αρ. 17, Εικ.A) Φίλτρο καυσίμου (αρ. 18, Εικ.A)

3. Προετοιμασία πριν από τη λειτουργία

3.1. Έλεγχος της στάθμης λαδιού Πριν από κάθε εκκίνηση, ελέγχετε τη στάθμη λαδιού του μοτέρ Ο έλεγχος, όπως και το συμπλήρωμα λαδιού, πρέπει να πραγματοποιείται με την ηλεκτρογεννήτρια τοποθετημένη σε οριζόντια επιφάνεια.

Αφαιρέστε την τάπα πλήρωσης (Αρ. 3, Εικ. A) ξεβιδώνοντάς την. Ελέγξτε οπτικά τη στάθμη και γεμίστε, εάν είναι απαραίτητο. Γεμίστε, χρησιμοποιώντας ένα χωνί, το κάρτερ λαδιού έως ότου ξεχειλίσει. Ξαναβιδώστε την τάπα μέχρι το τέρμα στο σωλήνα πλήρωσης. Βεβαιωθείτε ότι δεν υπάρχει διαρροή. Σκουπίστε τυχόν περίσσευμα λαδιού με ένα καθαρό πανί. 3.2. Έλεγχος της στάθμης καυσίμου Σβήστε το μοτέρ πριν από την πλήρωση με καύσιμο και πραγματοποιήστε την πλήρωση σε χώρο που αερίζεται καλά. Μην καπνίζετε και μην πλησιάζετε φλόγες ή σπινθήρες κοντά στο σημείο όπου πραγματοποιείται η πλήρωση και κοντά στο σημείο αποθήκευσης του καυσίμου. Χρησιμοποιείτε μόνο καθαρό καύσιμο, χωρίς προσθήκη νερού. Μη γεμίζετε υπερβολικά το ρεζερβουάρ (δεν πρέπει να υπάρχει καύσιμο στο λαιμό πλήρωσης). Αφού ολοκληρωθεί η πλήρωση με καύσιμο, βεβαιωθείτε ότι κλείσατε καλά την τάπα του ρεζερβουάρ. Προσέξτε να μη χυθεί καύσιμο κατά την πλήρωση του ρεζερβουάρ. Πριν θέσετε σε λειτουργία την ηλεκτρογεννήτρια και εάν έχει χυθεί καύσιμο, βεβαιωθείτε ότι έχει στεγνώσει και ότι οι αναθυμιάσεις του έχουν διαλυθεί. Ελέγξτε τη στάθμη καυσίμου στο δείκτη στάθμης (Αρ. 17, Εικ. A) και γεμίστε μέχρι την ένδειξη «F»:

Ξεβιδώστε την τάπα (Αρ. 2, Εικ. A) του ρεζερβουάρ καυσίμου (Αρ. 1, Εικ. A). Γεμίστε το ρεζερβουάρ (Αρ. 1, Εικ. A) με ένα χωνί, φροντίζοντας να μη χυθεί βενζίνη. Ξαναβιδώστε την τάπα στο ρεζερβουάρ καυσίμου. 3.3. Γείωση της ηλεκτρογεννήτριας Για να γειώσετε το συγκρότημα, χρησιμοποιήστε χάλκινο καλώδιο διατομής 10 mm2 στερεωμένο στην πρίζα γείωσης της ηλεκτρογεννήτριας και έναν πάσσαλο γείωσης από γαλβανισμένο ατσάλι, καρφωμένο κατά 1 μέτρο μέσα στο έδαφος. Μέσω αυτής της γείωσης διαχέεται επίσης ο στατικός ηλεκτρισμός που προκαλείται από τα ηλεκτρικά μηχανήματα. 3.4. Θέση χρήσης Τοποθετήστε την ηλεκτρογεννήτρια σε μια επίπεδη και οριζόντια επιφάνεια και με επαρκή αντίσταση ώστε η ηλεκτρογεννήτρια να μη βουλιάξει (η κλίση της ηλεκτρογεννήτριας, προς οποιαδήποτε κατεύθυνση, δεν πρέπει σε καμία περίπτωση να υπερβαίνει τις 10°). Επιλέξτε ένα σημείο καθαρό, με καλό εξαερισμό και προφυλαγμένο από την κακοκαιρία, και φροντίστε να υπάρχει δυνατότητα ανεφοδιασμού λαδιού και καυσίμου κοντά στο σημείο χρήσης της ηλεκτρογεννήτριας, τηρώντας ωστόσο μια συγκεκριμένη απόσταση ασφαλείας.

4. Χρήση της ηλεκτρογεννήτριας

4.1. Διαδικασία εκκίνησης

Ανοίξτε το ρουμπινέτο καυσίμου (Αρ. 14, Εικ. A). Κλείστε το τσοκ (Αρ. 15, Εικ. A). Σημείωση: Μη χρησιμοποιείτε το τσοκ όταν το μοτέρ είναι ζεστό ή όταν η ατμοσφαιρική θερμοκρασία είναι υψηλή. Τοποθετήστε το διακόπτη του μοτέρ (Αρ. 10, Εικ. A) στη θέση «ON» ή «I». Πιάστε σωστά τη λαβή εκκίνησης (Αρ. 13, Εικ. A) και τραβήξτε την αργά, έως ότου αισθανθείτε κάποια αντίσταση, στη συνέχεια αφήστε την να επανέλθει αργά. Πιάστε ξανά σωστά τη λαβή εκκίνησης, στη συνέχεια τραβήξτε με δύναμη και γρήγορα το κορδόνι (τραβήξτε μέχρι το τέρμα και με τα 2 χέρια εάν είναι απαραίτητο). Αφήστε τη λαβή να επανέλθει αργά με το χέρι. Εάν το μοτέρ δεν ξεκινάει, επαναλάβετε την εργασία μέχρι να ξεκινήσει το μοτέρ, ανοίγοντας προοδευτικά το τσοκ. Όταν το μοτέρ ξεκινήσει, ανοίξτε προοδευτικά το τσοκ (Αρ. 15, Εικ. A). 4.2. Λειτουργία

4.2.1 Λειτουργία με εναλλασσόμενο ρεύμα

Όταν οι στροφές της ηλεκτρογεννήτριας σταθεροποιηθούν (3 λεπτά):

Βεβαιωθείτε ότι ο διακόπτης ασφαλείας (Αρ. 16, Εικ. A) είναι ενεργοποιημένος. Συνδέστε την ή τις αρσενικές πρίζες στην ή στις θηλυκές πρίζες της ηλεκτρογεννήτριας.

4.2.2 Λειτουργία με συνεχές ρεύμα

Το συνεχές ρεύμα των 12 V προορίζεται μόνο για τη φόρτιση μπαταριών αυτοκινήτου. Πρέπει να σβήνετε την ηλεκτρογεννήτρια πριν από τη σύνδεση των ηλεκτρικών καλωδίων. Μην επιχειρήσετε να ξεκινήσετε τον κινητήρα ενός αυτοκινήτου, ενώ η ηλεκτρογεννήτρια είναι συνδεδεμένη με την μπαταρία

❶ Συνδέστε τα καλώδια στους πόλους της μπαταρίας και μετά στις πρίζες συνεχούς ρεύματος της ηλεκτρογεννήτριας, τηρώντας τις πολικότητες (το + της ηλεκτρογεννήτριας στο + της μπαταρίας και το – της ηλεκτρογεννήτριας στο – της μπαταρίας) ❷ Ξεκινήστε την ηλεκτρογεννήτρια για να φορτίσετε την μπαταρία. 4.3. Σβήσιμο Προειδοποίηση

Μετά από το σβήσιμο της ηλεκτρογεννήτριας, το μοτέρ, παρότι είναι σβηστό, συνεχίζει να αναδίδει θερμότητα Πρέπει να εξασφαλίζεται ο κατάλληλος εξαερισμός της ηλεκτρογεννήτριας μετά από το σβήσιμό της. Για να σβήσετε την ηλεκτρογεννήτρια σε περίπτωση έκτακτης ανάγκης, τοποθετήστε το διακόπτη του μοτέρ στη θέση σβησίματος «OFF» ή «О». Αποσυνδέστε τις πρίζες για να αφήσετε το μοτέρ να λειτουργήσει εν κενώ για 1 ή 2 λεπτά. Τοποθετήστε το διακόπτη του μοτέρ (Αρ. 10, Εικ.A) στη θέση «OFF» ή «О», η ηλεκτρογεννήτρια σβήνει. Κλείστε το ρουμπινέτο καυσίμου (Αρ. 14, Εικ.A).

5. Προστατευτικά (εάν υπάρχουν, βλ. πίνακα χαρακτηριστικών)

5.1. Ασφάλεια λαδιού Αυτή η ασφάλεια έχει δημιουργηθεί για την αποφυγή οποιασδήποτε ζημιάς του μοτέρ λόγω έλλειψης λαδιού στο κάρτερ του μοτέρ. Σβήνει αυτόματα το μοτέρ. Εάν το μοτέρ σβήσει και δεν μπορεί να ξεκινήσει πάλι, ελέγξτε τη στάθμη λαδιού του μοτέρ, πριν προβείτε στην αναζήτηση άλλης αιτίας για τη βλάβη. 5.2. Διακόπτης ασφαλείας Το ηλεκτρικό κύκλωμα της ηλεκτρογεννήτριας προστατεύεται με έναν ή πολλούς μαγνητοθερμικούς, διαφορικούς ή θερμικούς διακόπτες. Τυχόν υπερφορτίσεις και/ή βραχυκυκλώματα διακόπτουν τη διανομή ηλεκτρικού ρεύματος.

6. Πρόγραμμα συντήρησης

6.1. Υπενθύμιση της σκοπιμότητας Η συχνότητα συντήρησης και οι εργασίες που πρέπει να πραγματοποιηθούν περιγράφονται στο πρόγραμμα συντήρησης. Ωστόσο, σημειώνεται ότι το πρόγραμμα αυτό εξαρτάται από το περιβάλλον μέσα στο οποίο λειτουργεί το μοτέρ. Επίσης, εάν η ηλεκτρογεννήτρια χρησιμοποιείται υπό δύσκολες συνθήκες, σκόπιμο είναι να γίνονται πιο συχνά διαλείμματα μεταξύ λειτουργιών. Αυτές οι περίοδοι συντήρησης ισχύουν μόνο για τις ηλεκτρογεννήτριες που λειτουργούν με καύσιμο και λάδι, βάσει των προδιαγραφών που παρέχονται σε αυτό το βιβλίο. 6.2. Πίνακας συντήρησης Εκτελείτε τις εργασίες συντήρησης μόλις φτάσει η πρώτη

Σε κάθε χρήση Έλεγχος της στάθμης

Ελέγξτε - καθαρίστε Ελέγξτε - ρυθμίστε

Φίλτρο αέρα Μετά από τις 20 πρώτες

3 μήνες ή 50 ώρες 6 μήνες ή 100 ώρες 12 μήνες ή 300 ώρες

Φίλτρο βενζίνης Φλογοπαγίδα Μπουζί ανάφλεξης Διάκενο βαλβίδων Φίλτρο και ρεζερβουάρ Καθάρισμα της ηλεκτρογεννήτριας Αγωγός βενζίνης Ελέγξτε (αντικαταστήστε εάν είναι απαραίτητο) Σημείωση: * Αυτή η εργασία πρέπει να ανατεθεί σε έναν από τους αντιπροσώπους μας (1) : Συντηρείτε το φίλτρο αέρα συχνότερα κατά τη χρήση σε χώρους με σκόνη.

7. Μέθοδος συντήρησης

7.1. Καθάρισμα του φίλτρου αέρα

Μη χρησιμοποιείτε ποτέ βενζίνη ή διαλυτικό με χαμηλό σημείο ανάφλεξης για το καθάρισμα του φίλτρου αέρα, υπάρχει κίνδυνος πυρκαγιάς ή έκρηξης. Ξεβιδώστε τις τέσσερις βίδες 10 χιλ. συγκράτησης του πλαισίου κλεισίματος από την πλευρά του εκκινητήρα και αφαιρέστε το πλαίσιο (Εικ.B). Ξεκουμπώστε τις δύο αγκράφες (αρ.1, Εικ.F) συγκράτησης του καλύμματος (αρ.2, Εικ.F) του φίλτρου αέρα, έπειτα αφαιρέστε το κάλυμμα. Αφαιρέστε το αφρώδες υλικό (αρ.3, Εικ.F). Ελέγξτε προσεκτικά μήπως είναι σχισμένο ή τρυπημένο. Αντικαταστήστε το εάν έχει υποστεί Πλύνετε το αφρώδες υλικό μέσα σε καθαριστικό διάλυμα οικιακής χρήσης και ζεστό νερό, στη συνέχεια ξεπλύνετέ το καλά ή πλύνετέ το μέσα σε διαλυτικό μη εύφλεκτο ή με υψηλό σημείο ανάφλεξης. Αφήστε το αφρώδες υλικό να στεγνώσει εντελώς. Μουσκέψτε το αφρώδες υλικό μέσα σε καθαρό λάδι κινητήρα και αφαιρέστε το λάδι που περισσεύει. Το μοτέρ θα παράγει καπνό κατά την αρχική εκκίνηση, εάν παραμείνει υπερβολική ποσότητα λαδιού μέσα στο αφρώδες υλικό. Επανατοποθετήστε το κάλυμμα του φίλτρου και φροντίστε να το στερεώσετε καλά με τις αγκράφες. Επανατοποθετήστε το πλαίσιο κλεισίματος και φροντίστε να το στερεώσετε καλά. 7.2. Ανανέωση του λαδιού του μοτέρ Αδειάστε το λάδι όταν το μοτέρ είναι ακόμη ζεστό, ώστε να διασφαλίσετε γρήγορη και πλήρη εκκένωση.

Ξεβιδώστε τις τέσσερις βίδες 10 χιλ. συγκράτησης του πλαισίου κλεισίματος από την πλευρά της εξάτμισης και αφαιρέστε το πλαίσιο. Αφαιρέστε την τάπα πλήρωσης (αρ.1, Εικ.C) και την τάπα εκκένωσης (αρ.2, Εικ.C) και αδειάστε το λάδι σε ένα κατάλληλο δοχείο. Στο τέλος, ξαναβιδώστε και ξανασφίξτε την τάπα εκκένωσης (αρ.2, Εικ.C). Γεμίστε το κάρτερ λαδιού του μοτέρ με συνιστώμενο λάδι, στη συνέχεια ελέγξτε τη στάθμη. Τοποθετήστε και σφίξτε την τάπα πλήρωσης (αρ.1, Εικ.C). Βεβαιωθείτε ότι δεν υπάρχει διαρροή λαδιού, μετά από το γέμισμα. Καθαρίστε όλα τα ίχνη λαδιού με ένα καθαρό πανί. Επανατοποθετήστε το πλαίσιο κλεισίματος και φροντίστε να το στερεώσετε καλά. 7.3. Καθάρισμα του φίλτρου καυσίμου Το καύσιμο αποτελεί εξαιρετικά εύφλεκτη ουσία που, υπό ορισμένες συνθήκες, μπορεί να εκραγεί. Μην καπνίζετε και μην πλησιάζετε φλόγες ή σπινθήρες κοντά στο καύσιμο. Αφού επανατοποθετήσετε το φίλτρο, βεβαιωθείτε ότι δεν υπάρχουν διαρροές και ότι ο χώρος είναι εντελώς στεγνός, πριν θέσετε σε λειτουργία την ηλεκτρογεννήτρια.

Κλείστε το ρουμπινέτο καυσίμου (αρ. 1, εικ. D). Ξεβιδώστε τις βίδες στερέωσης των πλαισίων κλεισίματος από την πλευρά της εξάτμισης και από την πλευρά της λαβής του εκκινητήρα και αφαιρέστε τα πλαίσια αυτά. Τοποθετήστε ένα κατάλληλο δοχείο κάτω από το καρμπυρατέρ και μετά ξεβιδώστε εντελώς τη βίδα εκκένωσης (αρ. 1, εικ. E) του καρμπυρατέρ. Ανοίξτε το ρουμπινέτο καυσίμου (αρ. 1, εικ. D) έτσι ώστε να αδειάσετε το ρεζερβουάρ μέσα στο δοχείο. Επανατοποθετήστε και ξανασφίξτε τη βίδα εκκένωσης (αρ. 1, εικ. E) του καρμπυρατέρ όταν ολοκληρωθεί η εκκένωση. Αφαιρέστε την ασφάλεια (αρ. 3, εικ. D) συγκράτησης της σωλήνωσης τροφοδοσίας καυσίμου (αρ. 3, εικ. D) στο ρουμπινέτο (αρ. 1, εικ. D) και αποσυνδέστε τη σωλήνωση. Αφαιρέστε το ρουμπινέτο καυσίμου μαζί με το φίλτρο του, έπειτα αποσυναρμολογήστε και καθαρίστε το φίλτρο (αρ. 4, εικ. D) με πεπιεσμένο αέρα χαμηλής πίεσης. Επανατοποθετήστε το φίλτρο (αρ. 4, εικ. D) στο ρουμπινέτο καυσίμου (αρ. 1, εικ. D) και μετά επανατοποθετήστε και σφίξτε το ρουμπινέτο Επανατοποθετήστε τη σωλήνωση καυσίμου και φροντίστε για τη συγκράτησή της με την ασφάλεια (αρ. 3, εικ. D). Βάλτε λίγο καύσιμο μέσα στο ρεζερβουάρ και ανοίξτε το ρουμπινέτο, για να βεβαιωθείτε ότι δεν υπάρχει διαρροή. Επανατοποθετήστε τα πλαίσια κλεισίματος και φροντίστε να τα στερεώσετε καλά. 7.4. Καθάρισμα του φίλτρου καυσίμου Το καύσιμο αποτελεί εξαιρετικά εύφλεκτη ουσία που, υπό ορισμένες συνθήκες, μπορεί να εκραγεί. Μην καπνίζετε και μην πλησιάζετε φλόγες ή σπινθήρες κοντά στο καύσιμο.

Ξεβιδώστε την τάπα του ρεζερβουάρ (αρ.2, Εικ.A). Αφαιρέστε το φίλτρο καυσίμου (αρ.18, Εικ.A) και απομακρύνετε ενδεχομένως οποιεσδήποτε ακαθαρσίες πλένοντάς το με ένα διαλυτικό. Επανατοποθετήστε το φίλτρο καυσίμου στο άνοιγμα της τάπας του ρεζερβουάρ. Επανατοποθετήστε την τάπα του ρεζερβουάρ. 7.5. Έλεγχος του μπουζί ανάφλεξης

Ξεβιδώστε τις τέσσερις βίδες 10 χιλ. συγκράτησης του πλαισίου κλεισίματος από την πλευρά της εξάτμισης και αφαιρέστε το πλαίσιο. Αφαιρέστε το κάλυμμα του μπουζί ανάφλεξης και χρησιμοποιήστε ένα κλειδί για μπουζί, για να αφαιρέσετε το μπουζί ανάφλεξης. Επιθεωρήστε οπτικά το μπουζί ανάφλεξης και πετάξτε το εάν τα ηλεκτρόδια είναι φθαρμένα ή εάν το μονωτικό έχει σχιστεί ή ξεφτίσει. Σε περίπτωση που το χρησιμοποιήσετε ξανά, καθαρίστε το μπουζί με μια μεταλλική βούρτσα. Μετρήστε οπτικά την απόσταση των ηλεκτροδίων χρησιμοποιώντας ένα παχύμετρο. Η απόσταση πρέπει να είναι 0,70-0,80 χιλ. Βεβαιωθείτε ότι η ροδέλα του μπουζί ανάφλεξης είναι σε καλή κατάσταση και βιδώστε το μπουζί με το χέρι, για να αποφύγετε καταστροφή των σπειρωμάτων. Αφού επανατοποθετήσετε το μπουζί, σφίξτε το με ένα κλειδί για μπουζί, για να συμπιέσετε τη ροδέλα. Σημείωση: Για να τοποθετήσετε ένα καινούργιο μπουζί, σφίξτε το μπουζί κατά 1/2 στροφή αφού εφαρμόσει, ώστε να συμπιέσετε τη ροδέλα. Για να τοποθετήσετε ένα παλιό μπουζί, σφίξτε το μπουζί κατά 1/8 –1/4 της στροφής, αφού εφαρμόσει, για να συμπιέσετε τη ροδέλα. Επανατοποθετήστε το πλαίσιο κλεισίματος από την πλευρά της εξάτμισης και φροντίστε να το στερεώσετε σωστά. 7.6. Έλεγχος των μπουλονιών, των παξιμαδιών και των βιδών Είναι απαραίτητη η διεξαγωγή καθημερινού και ενδελεχούς ελέγχου σε όλες τις βίδες προκειμένου να αποφευχθεί οποιοδήποτε ατύχημα ή βλάβη.

Επιθεωρήστε την ηλεκτρογεννήτρια πριν από κάθε εκκίνηση καθώς και μετά από κάθε χρήση. Ξανασφίξτε όλες τις βίδες που ενδεχομένως παρουσιάζουν διάκενο. Σημείωση: Το σφίξιμο των μπουλονιών κυλινδροκεφαλής πρέπει να πραγματοποιείται από έναν ειδικό. Συμβουλευθείτε τον τοπικό αντιπρόσωπο. 7.7. Καθάρισμα της ηλεκτρογεννήτριας

Αφαιρέστε, γύρω από την εξάτμιση όλες τις σκόνες και τα υπολείμματα και καθαρίστε το συγκρότημα με ένα πανί και μια βούρτσα (το πλύσιμο με ψεκασμό νερού δεν συνιστάται και απαγορεύεται ο καθαρισμός με μηχάνημα καθαρισμού υψηλής πίεσης). Καθαρίστε με προσοχή τις εισόδους και τις εξόδους αέρα του μοτέρ και του αλτερνέιτορ. Ελέγξτε τη γενική κατάσταση της ηλεκτρογεννήτριας και αντικαταστήστε τα ελαττωματικά εξαρτήματα, εάν χρειάζεται.

8. Αποθήκευση της ηλεκτρογεννήτριας

Οι ηλεκτρογεννήτριες που χρειάζεται να παραμείνουν αχρησιμοποίητες για μεγάλο χρονικό διάστημα πρέπει να υφίστανται ειδικές διαδικασίες, ώστε να διατηρούνται σωστά. Βεβαιωθείτε ότι ο χώρος αποθήκευσης δεν έχει σκόνες ούτε υγρασία. Καθαρίστε το εξωτερικό της ηλεκτρογεννήτριας και εφαρμόστε ένα αντισκωριακό προϊόν.

Αφαιρέστε τα πλαίσια κλεισίματος από την πλευρά της εξάτμισης και από την πλευρά του εκκινητήρα (βίδα των 10 χιλ.). Ανοίξτε το ρουμπινέτο καυσίμου και αδειάστε το καύσιμο του ρεζερβουάρ σε ένα κατάλληλο δοχείο. Αδειάστε το καρμπυρατέρ, ξεσφίγγοντας τη βίδα εκκένωσης. Συλλέξτε το καύσιμο σε ένα κατάλληλο δοχείο. Αντικαταστήστε το λάδι του μοτέρ. Αφαιρέστε το μπουζί και ρίξτε περίπου 15 ml λαδιού μέσα στον κύλινδρο, στη συνέχεια επανατοποθετήστε το μπουζί. Επανατοποθετήστε τα πλαίσια κλεισίματος από την πλευρά της εξάτμισης και την πλευρά του εκκινητήρα Ξεκινήστε πολλές φορές το μοτέρ, ώστε να κατανεμηθεί το λάδι μέσα στον κύλινδρο. Καθαρίστε την ηλεκτρογεννήτρια και σκεπάστε το μοτέρ, ώστε να προφυλαχθεί από τη σκόνη. Αποθηκεύστε την ηλεκτρογεννήτρια σε ένα καθαρό και στεγνό χώρο.

9. Αναζήτηση βλαβών μικρής σημασίας

Πιθανές αιτίες Η ηλεκτρογεννήτρια τέθηκε σε κατάσταση φόρτισης κατά την εκκίνηση Στάθμη βενζίνης ανεπαρκής Το μοτέρ δεν Ρουμπινέτο καυσίμου κλειστό Φίλτρο βενζίνης φραγμένο Φίλτρο αέρα φραγμένο Διακόπτης στη θέση «OFF» Ελαττωματικό μπουζί Πιθανές αιτίες Το μοτέρ σβήνει Ανοίγματα εξαερισμού φραγμένα Πιθανή υπερφόρτωση Πιθανές αιτίες Έχει απενεργοποιηθεί ο διακόπτης ασφαλείας Δεν υπάρχει παροχή Ελαττωματικός διακόπτης ασφαλείας ηλεκτρικού ρεύματος Ελαττωματική θηλυκή πρίζα Καλώδιο τροφοδοσίας των ελαττωματικών συσκευών Ελαττωματικό αλτερνέιτορ Πιθανές αιτίες Ελαττωματικός εξοπλισμός ή καλώδιο Απενεργοποίηση διακόπτη ασφαλείας

Τύπος του μοτέρ Ισχύς (Watt) Συνεχές ρεύμα Εναλλασσόμενο ρεύμα Τύπος πρίζας Διακόπτης ασφαλείας Ασφάλεια λαδιού Στάθμη ηχητικής πίεσης σε απόσταση 1 μ. Βάρος σε χλγρ. (χωρίς καύσιμο) Διαστάσεις Μήκος x Πλάτος x Ύψος σε εκ. Συνιστώμενο λάδι Χωρητικότητα του κάρτερ λαδιού σε λίτρα Συνιστώμενο καύσιμο Χωρητικότητα του ρεζερβουάρ καυσίμου σε λίτρα ● : στάνταρ ○ : προαιρετικό εξάρτημα X : αδύνατο Διορθωτικές ενέργειες Αφαιρέστε το φορτίο Γεμίστε με βενζίνη Ανοίξτε το ρουμπινέτο Καθαρίστε το φίλτρο βενζίνης Καθαρίστε το φίλτρο αέρα Τοποθετήστε το διακόπτη στη θέση «ON» Αντικαταστήστε το μπουζί Διορθωτικές ενέργειες Καθαρίστε τα προστατευτικά αναρρόφησης και πλήρωσης Ελέγξτε το φορτίο Διορθωτικές ενέργειες Ενεργοποιήστε το διακόπτη ασφαλείας Ζητήστε έλεγχο, επισκευή ή αντικατάσταση Ζητήστε έλεγχο, επισκευή ή αντικατάσταση Αντικαταστήστε το καλώδιο Ζητήστε έλεγχο, επισκευή ή αντικατάσταση Διορθωτικές ενέργειες Ζητήστε έλεγχο, επισκευή ή αντικατάσταση ALIZE 3000 HONDA GX 200 12V / 10A 230V/12.2A 2x10/16A-230V

82 dB (A) 57x45x46 SAE 15W40 0,6 Αμόλυβδη βενζίνη

NGK-BPR6ES / DENSO : W20 EPR-U

11. Διατομή των καλωδίων

12. Δήλωση συμμόρφωσης «Ε.Κ.»

Όνομα και διεύθυνση του κατασκευαστή SDMO, 12 bis rue de la Villeneuve, CS 92848, 29228 BREST CEDEX 2 Περιγραφή του εξοπλισμού Ηλεκτρογεννήτρια SDMO ALIZE 3000 Ονομαστική P: 2240 W Ο G. Le Gall, εξουσιοδοτημένος αντιπρόσωπος του κατασκευαστή, δηλώνει ότι το προϊόν συμμορφώνεται με τις παρακάτω Ευρωπαϊκές Οδηγίες: 98/37/EΚ / Οδηγία σχετικά με τις μηχανές. 73/23/ΕΟΚ / Οδηγία σχετικά με τη χαμηλή τάση (όπως τροποποιήθηκε με την οδηγία 93/68/ΕΟΚ) 89/336/ΕΟΚ / Οδηγία σχετικά με την ηλεκτρομαγνητική συμβατότητα (όπως τροποποιήθηκε με τις οδηγίες 92/3/ΕΟΚ και 93/68/ΕΟΚ) 2000/14/ΕΚ / Οδηγία σχετικά με τις εκπομπές θορύβου από εξοπλισμούς προς χρήση σε εξωτερικούς χώρους Για την οδηγία 2000/14/ΕΚ - Κοινοποιημένος φορέας:

CETIM SERVICE DIFFUSION

- Διαδικασία συμμόρφωσης με τις προδιαγραφές: Παράρτημα VI - Εξασφαλισμένη στάθμη ηχητικής ισχύος (Lwa): 95 dBA 03/2006 Αριθμοί των εναρμονισμένων προτύπων που χρησιμοποιούνται G. Le Gall o EN12601/EN1679-1/EN 60204-1 Obsah
