ALIZE 3000 2800W - Generátor SDMO - Bezplatný návod na obsluhu

NÁVOD NA OBSLUHU ALIZE 3000 2800W SDMO

3. Príprava pred uvedením do prevádzky

4. Používanie generátora

5. Ochrany (ak sú vo výbave, pozrite tabuľku parametrov)

8. Skladovanie generátora

9. Vyhľadávanie drobných porúch

12. Deklarácia súladu "C.E."

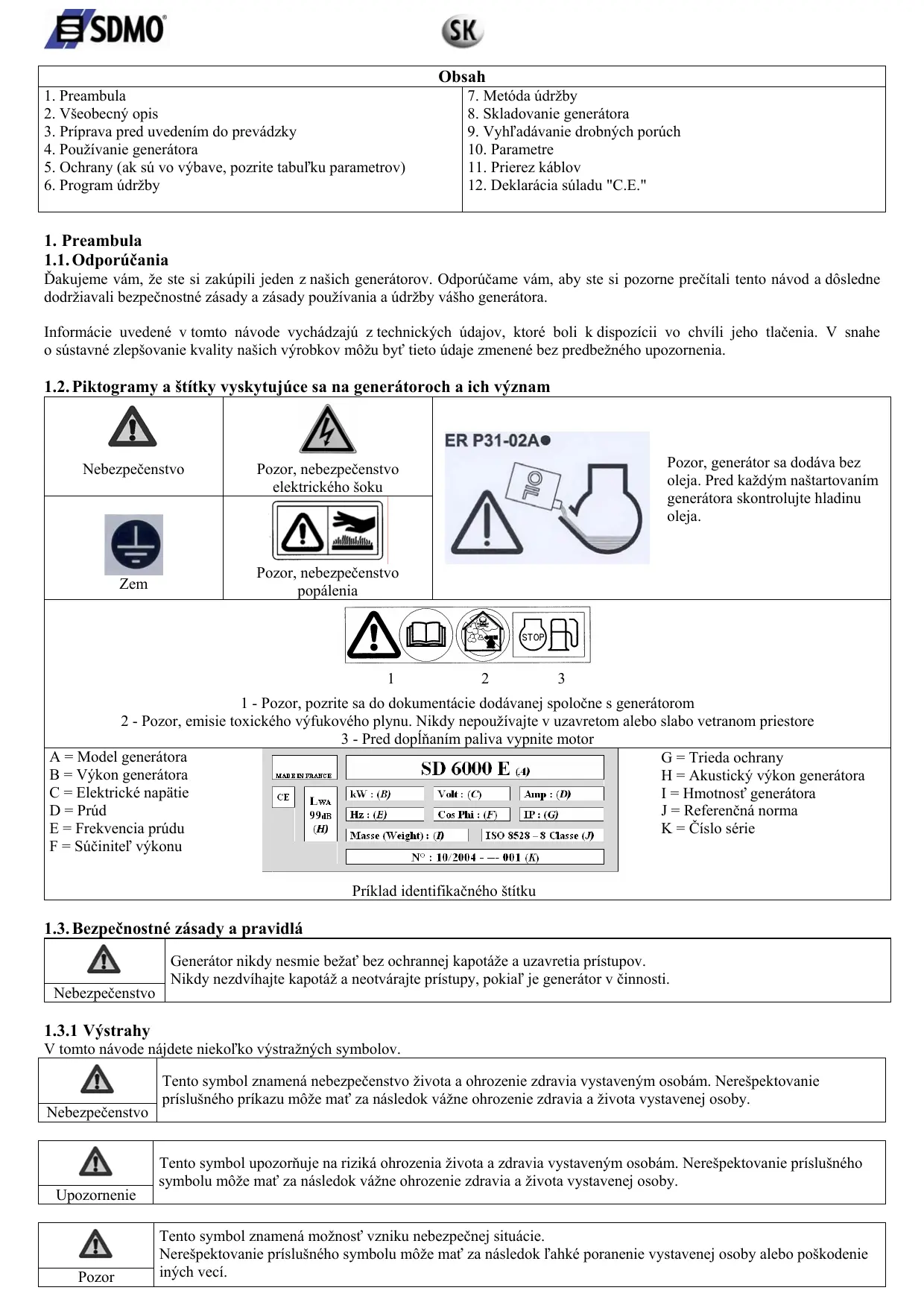

1.1. Odporúčania Ďakujeme vám, že ste si zakúpili jeden z našich generátorov. Odporúčame vám, aby ste si pozorne prečítali tento návod a dôsledne dodržiavali bezpečnostné zásady a zásady používania a údržby vášho generátora. Informácie uvedené v tomto návode vychádzajú z technických údajov, ktoré boli k dispozícii vo chvíli jeho tlačenia. V snahe o sústavné zlepšovanie kvality našich výrobkov môžu byť tieto údaje zmenené bez predbežného upozornenia. 1.2. Piktogramy a štítky vyskytujúce sa na generátoroch a ich význam Nebezpečenstvo Zem Pozor, generátor sa dodáva bez oleja. Pred každým naštartovaním generátora skontrolujte hladinu oleja. Pozor, nebezpečenstvo elektrického šoku Pozor, nebezpečenstvo popálenia

1 - Pozor, pozrite sa do dokumentácie dodávanej spoločne s generátorom

2 - Pozor, emisie toxického výfukového plynu. Nikdy nepoužívajte v uzavretom alebo slabo vetranom priestore

3 - Pred dopĺňaním paliva vypnite motor

A = Model generátora G = Trieda ochrany B = Výkon generátora H = Akustický výkon generátora C = Elektrické napätie I = Hmotnosť generátora D = Prúd J = Referenčná norma E = Frekvencia prúdu K = Číslo série F = Súčiniteľ výkonu Príklad identifikačného štítku 1.3. Bezpečnostné zásady a pravidlá Nebezpečenstvo Generátor nikdy nesmie bežať bez ochrannej kapotáže a uzavretia prístupov. Nikdy nezdvíhajte kapotáž a neotvárajte prístupy, pokiaľ je generátor v činnosti.

V tomto návode nájdete niekoľko výstražných symbolov. Nebezpečenstvo Upozornenie Pozor Tento symbol znamená nebezpečenstvo života a ohrozenie zdravia vystaveným osobám. Nerešpektovanie príslušného príkazu môže mať za následok vážne ohrozenie zdravia a života vystavenej osoby. Tento symbol upozorňuje na riziká ohrozenia života a zdravia vystaveným osobám. Nerešpektovanie príslušného symbolu môže mať za následok vážne ohrozenie zdravia a života vystavenej osoby. Tento symbol znamená možnosť vzniku nebezpečnej situácie. Nerešpektovanie príslušného symbolu môže mať za následok ľahké poranenie vystavenej osoby alebo poškodenie iných vecí.

1.3.2 Všeobecné rady

Jedným zo základných faktorov bezpečnosti je rešpektovanie intervalov údržby (pozrite tabuľku údržby). Z toho dôvodu nikdy neskúšajte vykonávať operácie opravy alebo údržby, ak nemáte dosť skúseností a/alebo potrebné nástroje. Pri preberaní vášho generátora skontrolujte jeho stav a kompletnosť dodávky. S agregátom treba manipulovať bez násilia a nárazov, pričom si treba dopredu pripraviť miesto na jeho skladovanie alebo používanie. Skôr ako začnete zariadenie používať, je potrebné sa oboznámiť so spôsobom jeho okamžitého zastavenia a dokonale pochopiť jeho ovládanie a manipuláciu. Upozornenie Nikdy nenechávajte iné osoby používať generátor, ak ste im neposkytli potrebné inštrukcie. Nikdy nedovoľte deťom dotýkať sa generátora, ani ak je vypnutý. Vyhýbajte sa prevádzkovaniu generátora v prítomnosti zvierat (rozrušenie, zľaknutie atď.) Nikdy neštartujte motor bez filtra alebo výfuku. Pri montáži nikdy nezamieňajte kladný a záporný pól akumulátorov (ak sú vo výbave). Zámena môže spôsobiť vážne poškodenie elektrického zariadenia. Generátor nikdy nezakrývajte počas prevádzky alebo tesne po zastavení (počkajte, kým motor vychladne). Generátor nikdy nenatierajte olejom s cieľom ochrany pred koróziou. Niektoré ochranné oleje sú horľavé. Navyše niektoré sú nebezpečné pri vdychovaní. V každom prípade rešpektujte miestne predpisy týkajúce sa používania generátorov.

1.3.3 Opatrenia proti zasiahnutiu elektrickým prúdom

Pri používaní poskytujú generátory elektrický prúd. Pri každom používaní generátor uzemnite, aby ste predišli zásahu elektrickým prúdom. Nebezpečenstvo Nikdy sa nedotýkajte obnažených káblov alebo rozpojených prípojok. Nikdy nemanipulujte s generátorom, pokiaľ máte vlhké ruky alebo nohy. Zariadenie nikdy nevystavujte vode ani prudkým zmenám teploty a neklaďte ho na vlhký podklad. Elektrické káble a spojky udržiavajte v dobrom stave. Zariadenie nepoužívajte, pokiaľ je v zlom stave a môže zapríčiniť zasiahnutie elektrickým prúdom alebo jeho poškodenie. Ak dĺžka spojovacích káblov presahuje 1 meter, zaraďte medzi generátor a prístroje diferenciálne ochranné zariadenie. Toto zariadenie musí byť umiestnené vo vzdialenosti maximálne 1 meter od elektrických zástrčiek generátora.. Používajte ohybné odolné káble s gumeným plášťom zodpovedajúce norme IEC 60245-4 alebo ekvivalentné káble. Generátor nepripájajte k iným zdrojom napätia, ako je napr. verejná elektrická sieť. V zvláštnych prípadoch, ak sa ráta s náhradným napojením na elektrickú sieť, musí byť toto napojenie zverené výlučne kvalifikovanému elektrikárovi, ktorý musí zvážiť rozdiely v činnosti zariadenia podľa toho, či sa používa verejná elektrická sieť alebo generátor. Ochrana pred elektrickými šokmi je zabezpečená ističmi určenými špeciálne pre generátor. Pri ich výmene treba použiť ističe s rovnakými nominálnymi hodnotami a parametrami.

1.3.4 Opatrenia proti požiaru

Počas činnosti generátora odstráňte z jeho blízkosti všetky horľavé a výbušné materiály (benzín, olej, handry a pod.). Motor nesmie bežať v prostredí s výbušnými látkami, pretože všetky elektrické a mechanické časti nie sú tienené a môže dôjsť k tvorbe iskier. Nebezpečenstvo Generátor nikdy nezakrývajte počas prevádzky alebo tesne po zastavení (počkajte, kým motor vychladne).

1.3.5 Opatrenia ochrany pred výfukovými plynmi

Výfukové plyny obsahujú vysoko toxickú látku: oxid uhličitý. Táto látka môže zapríčiniť smrť, ak je jej koncentrácia vo vdychovanom ovzduší príliš vysoká. Z toho dôvodu používajte generátor zásadne v prostredí s dobrým vetraním, kde je zamedzená akumulácia týchto Nebezpečenstvo plynov. Poriadne vetranie je potrebné pre správny chod vášho generátora. Bez neho by motor bežal prirýchlo pri zvýšenej teplote, ktorá by mohla zapríčiniť nehody alebo poškodenia zariadenia alebo okolitých predmetov. V každom prípade ak je potrebné použitie vo vnútri budovy, treba zabezpečiť vhodné vetranie z dôvodu ochrany osôb alebo zvierat. Bezpodmienečne treba výfukové plyny odvádzať von.

1.3.6 Dopĺňanie paliva

Palivo je extrémne horľavé a jeho výpary sú výbušné. Zakazuje sa fajčiť, približovať sa s plameňom alebo spôsobovať iskrenie počas plnenia nádrže. Plnenie treba vykonávať pri vypnutom motore. Utrite všetky zvyšky paliva čistou handrou. Nebezpečenstvo Generátor postavte na vodorovný a rovný podklad, aby sa palivo nevylialo z nádrže na motor. Skladovanie a manipuláciu s ropnými látkami treba robiť v súlade so zákonom. Pri každom plnení zavrite ventil paliva (ak je ním zariadenie vybavené). Naplňte nádrž pomocou lievika, pričom dávajte pozor, aby ste nerozliali palivo. Po ukončení plnenia zaskrutkujte zátku palivovej nádrže. Nikdy nedopĺňajte palivo, ak je generátor v chode alebo je zohriaty.

1.3.7 Opatrenia proti popáleniam

Nikdy sa nedotýkajte motora a tlmiča výfuku počas chodu generátora alebo hneď po jeho zastavení. Výstraha Horúci olej spôsobuje popáleniny, preto sa vyhnite jeho styku s pokožkou. Pred každým zásahom sa ubezpečte, že systém nie je pod tlakom. Nikdy neštartujte ani nenechávajte bežať motor s odmontovanou zátkou plnenia oleja, hrozilo by vystreknutie oleja.

1.3.8 Zásady používania akumulátorov

Nikdy neklaďte akumulátor do blízkosti plameňa alebo ohňa Používajte iba izolované nástroje Nebezpečenstvo Nikdy nepoužívajte kyselinu sírovú alebo okyslenú vodu na dopĺňanie elektrolytu.

1.3.9 Ochrana životného prostredia

Nikdy nevypúšťajte a nezahadzujte olej na zem, ale do nádoby určenej na tento účel. Zabezpečte, aby sa zvuk neodrážal od múrov alebo iných konštrukcií, viedlo by to k zvýšeniu hlučnosti. Ak tlmič vášho generátora nie je vybavený ochranou proti iskreniu, pričom ho používate v blízkosti stromov, húštin alebo v miestach s neopatrovaným porastom, dávajte veľký pozor, aby iskry nespôsobili požiar (odstráňte vegetáciu v dostatočnom okruhu na mieste, kde zamýšľate postaviť generátor).

1.3.10 Nebezpečnosť rotujúcich častí

Upozornenie Nikdy sa nepribližujte k rotujúcim častiam s voľným oblečením alebo s dlhými vlasmi bez ochrannej sieťky na hlave. Nepokúšajte sa zastaviť, spomaliť alebo zablokovať rotujúcu časť.

1.3.11 Kapacita elektrogenerátora (prebíjanie)

Pri permanentnom používaní nikdy neprekračujte parametre (v ampéroch a/alebo vo wattoch) nominálneho výkonu generátora. Skôr ako spustíte generátor, prepočítajte si elektrický výkon potrebný pre elektrické zariadenia (vyjadrený vo wattoch). Tento elektrický výkon je uvedený na výrobných štítkoch žiaroviek, elektrických prístrojov, motorov atď. Súčet elektrických výkonov nesmie prekročiť nominálny výkon generátora.

1.3.12 Podmienky používania

Uvedené výkony generátorov sa vzťahujú na referenčné podmienky v súlade s ISO 3046-1: +27°C, 100 m nad hladinou mora, relatívna vlhkosť 60 %, alebo +20°C, 300 m nad hladinou mora, relatívna vlhkosť 60 %, alebo Výkony generátorov klesajú približne o 4 % pre každé zvýšenie teploty o 10°C a/alebo o 1 % pre každý nárast nadmorskej výšky o 100 m.

3. Príprava pred uvedením do prevádzky

3.1. Kontrola stavu oleja v motore Pred každým štartovaním skontrolujte hladinu oleja v motore Kontrolu hladiny oleja, ako aj jeho dopĺňanie, treba robiť na vodorovnom povrchu. n Odskrutkujte plniacu zátku (3, obr. A). o Skontrolujte vizuálne hladinu a ak je to potrebné, doplňte olej. p Naplňte karter oleja pomocou lievika až po okraj. q Zatiahnite na doraz zátku plniacej rúrky. r Skontrolujte únik oleja. s Prebytočný olej utrite čistou handrou. Rukoväť štartéra (13, obr. A) Palivový ventil (14, obr. A) Sytič (15, obr. A) Istič (16, obr. A) Ukazovateľ hladiny paliva (17, obr. A) Sitko paliva (18, obr. A) 3.2. Kontrola stavu paliva Pred dopĺňaním benzínu vypnite motor, dopĺňanie vykonávajte vo vetranom prostredí. Nefajčite, ani sa nepribližujte s otvoreným ohňom alebo iskrami k miestu, kde sa dopĺňa benzín a kde sa skladuje benzín. Nebezpečenstvo Používajte iba čistý benzín neobsahujúci vodu. Nenapĺňajte nádrž príliš (v plniacom hrdle nesmie byť benzín). Po doplnení paliva skontrolujte, či je nádrž poriadne zatvorená. Dajte pozor, aby ste nerozliali benzín počas plnenia nádrže. Ak došlo k rozliatiu benzínu, skôr ako spustíte generátor, ubezpečte sa, že je už suchý a výpary sú rozptýlené. Skontrolujte hladinu paliva na ukazovateli hladiny (17, obr. A) a doplňte palivo až po značku « F »: n Odskrutkujte zátku (2, obr. A) palivovej nádrže (1, obr. A). o Naplňte nádrž (1, obr. A) pomocou lievika, pričom dávajte pozor, aby ste nerozliali benzín. p Zatiahnite zátku palivovej nádrže. 3.3. Uzemnenie generátora Na uzemnenie generátora používajte medený kábel s prierezom 10 mm2 spojený s uzemňovacou zástrčkou generátora a uzemňovacím kolíkom z galvanizovanej ocele zastrčeným na 1 m do zeme. Toto uzemnenie rozptyľuje statickú elektrinu vznikajúcu v elektrických strojoch. 3.4. Umiestnenie na používanie Generátor umiestnite na horizontálny, rovný a dostatočne pevný povrch, aby nemohol zapadnúť (náklon v žiadnom smere nesmie presiahnuť 10°). Zvoľte si čisté a vetrané miesto chránené pred nečasom a pamätajte na potrebu dopĺňania oleja a paliva v blízkosti používania zariadenia, pričom dbajte na určitú bezpečnú vzdialenosť.

4. Používanie generátora

4.1. Postup pri uvedení do prevádzky

Otvorte palivový ventil (14, obr. A). Zatvorte sytič (15, obr. A). Poznámka: Sytič nepoužívajte, ak je motor zohriaty alebo ak je teplota prostredia vysoká. Dajte spínač motora (10, obr. A) na « ON » alebo « I ». Uchopte poriadne rukoväť štartéra (13, obr. A) a pomaly potiahnite až kým nepocítite určitý odpor, potom ju nechajte pomaly sa vrátiť. Znovu uchopte poriadne rukoväť štartéra a potiahnite silno lanko (potiahnite ho na doraz, pričom použite obidve ruky, ak je to potrebné). Držte rukoväť a nechajte ju vrátiť sa naspäť. Ak motor nenaštartuje, opakujte tento úkon, až kým motor nenaskočí, pričom postupne otvárajte sytič. Keď motor naštartujte, postupne otvorte sytič (15, obr. A). 4.2. Funkčnosť

4.2.1 Funkčnosť striedavého prúdu

Keď generátor nadobudne rovnomerný chod (po 3 min): n Skontrolujte, či je istič (16, obr. A) zapnutý. o Zapojte zástrčku(y) do zásuviek generátora.

4.2.2 Funkčnosť jednosmerného prúdu

Jednosmerný prúd 12 V je určený iba na nabíjanie akumulátorov automobilov. Generátor musí byť pred zapojením elektrických káblov odstavený. Pokiaľ je generátor pripojený k akumulátoru, nepokúšajte sa naštartovať motor automobilu. Pozor ❶ Pripojte káble na svorky akumulátora a potom k zásuvkám jednosmerného prúdu generátora, pričom dbajte na polaritu (+ generátora na + akumulátora a – generátora na – akumulátora) ❷ Naštartujte generátor, aby sa začal nabíjať akumulátor. 4.3. Vypnutie Upozornenie

Po vypnutí generátora vypnutý motor naďalej vyžaruje teplo Po vypnutí generátora musí byť zabezpečené jeho dostatočné vetranie. Ak potrebujete generátor súrne vypnúť, dajte spínač motora na zastavenie «OFF» alebo « О ». Odpojte zástrčky a nechajte motor bežať naprázdno počas 1 až 2 min. Dajte spínač motora (10, obr. A) na «OFF» alebo « О », generátor sa vypne. Zatvorte ventil paliva (14, obr. A).

5. Ochrany (ak sú vo výbave, pozrite tabuľku parametrov)

5.1. Olejová ochrana Táto ochrana bola navrhnutá, aby sa predišlo poškodeniu motora v dôsledku nedostatku oleja v motore. Automaticky zastaví motor. Ak sa motor zastaví a neštartuje, skontrolujte hladinu oleja skôr, ako začnete hľadať inú príčinu poruchy. 5.2. Ističe Elektrický okruh zariadenia je chránený jedným alebo viacerými magnetotepelnými vypínačmi diferenčného alebo tepelného typu. Prípadné prebíjania a/alebo skraty spôsobia prerušenie distribúcie elektrickej energie.

6.1. Vysvetlenie účelu Frekvencia úkonov údržby ako aj samotné úkony, ktoré treba vykonávať, sú uvedené v programe údržby. V každom prípade však tento program závisí od prostredia, v ktorom je prevádzkovaný generátor. To znamená, že pri prevádzkovaní generátora v náročnejších podmienkach je potrebné skrátiť intervaly medzi údržbami. Uvedené intervaly údržby sa vzťahujú iba na generátory prevádzkované s palivom a olejom zodpovedajúcim špecifikáciám uvedeným v tomto návode. 6.2. Tabuľka údržby Vykonávajte operácie údržby hneď ako sa dosiahne jedna z lehôt Pri každom použití Po prvých 20 hodinách 3 mesiace alebo 50 hodín 6 mesiacov 12 mesiacov alebo 100 alebo 300 hodín hodín diel Olej v motore Skontrolovať hladinu Vymeniť Filter vzduchu Skontrolovať Vyčistiť Filter paliva Vyčistiť Chránič proti iskreniu Vyčistiť Zapaľovacia sviečka Skontrolovať – vyčistiť Vôľa ventilov Skontrolovať - nastaviť Sitko a nádrž na benzín Vyčistiť Vyčistenie generátora Prívod benzínu Skontrolovať (vymeniť, ak je to potrebné) Poznámka: * Túto operáciu treba zveriť našim servisom (1): Pri prevádzke v prašnom prostredí ošetrujte filter vzduchu častejšie.

Nikdy nepoužívajte benzín alebo rozpúšťadlo s nízkym bodom vzplanutia na čistenie filtračnej vložky, mohlo by dôjsť k požiaru alebo explózii. Odskrutkujte štyri 10 mm upevňovacie skrutky uzatváracieho panelu na strane štartéra a snímte ho (obr. B). Odopnite dve spony (1, obr. F) upevňujúce veko filtra vzduchu (2, obr. F) a snímte veko. Vyberte penovú vložku (3, obr. F). Pozorne skontrolujte, či nie je roztrhaná alebo prederavená. Ak je poškodená, vymeňte ju. Umyte vložku v domácom čistiacom prostriedku a teplej vode, potom ju poriadne opláchnite, alebo ju umyte v nehorľavom rozpúšťadle alebo v rozpúšťadle s vysokým bodom vzplanutia. Nechajte ju úplne vyschnúť. Ponorte vložku do čistého motorového oleja a odstráňte prebytočný olej. Ak na vložke zostane priveľa oleja, pri prvom spustení bude motor dymiť. Namontujte naspäť veko filtra a upevnite ho sponami. Namontujte naspäť uzatvárací panel a upevnite ho. 7.2. Obnovenie oleja v motore Vypustite olej, pokiaľ je motor teplý, aby sa dosiahlo rýchle a úplné vyprázdnenie. n Odskrutkujte štyri 10 mm upevňovacie skrutky uzatváracieho panelu na strane výfukového potrubia a snímte ho. o Odmontujte plniacu (1, obr. C) a vypúšťaciu zátku (2, obr. C) a vypustite olej do vhodnej nádoby. p Potom naskrutkujte a dotiahnite vypúšťaciu zátku (2, obr. C). q Naplňte olejovú skriňu motora odporúčaným olejom a skontrolujte hladinu. r Dajte na miesto a dotiahnite plniacu zátku (1, obr. C). s Skontrolujte, či olej po naplnení neuniká. t Čistou handrou utrite všetky zvyšky oleja. u Namontujte naspäť panel na strane výfukového potrubia a upevnite ho. 7.3. Čistenie filtra paliva Palivo je extrémne horľavá látka, ktorá môže pri určitých podmienkach vybuchnúť. Nefajčite, ani sa nepribližujte s horiacimi alebo iskriacimi predmetmi. Po spätnej montáži filtra skontrolujte, či palivo neuniká a presvedčte sa, či je daná zóna suchá, až potom spustite Nebezpečenstvo generátor.

Zatvorte palivový ventil (1, obr. D). Odskrutkujte skrutky upevňujúce uzatváracích panelov na strane výfukového potrubia a na strane štartovacej rukoväte a panely odmontujte. Pod karburátor dajte vhodnú nádobu, potom úplne odmontujte skrutku vypúšťania paliva (1, obr. E). Otvorte palivový ventil (1, obr. D) a vypustite nádrž do nádoby. Po vypustení namontujte a zatiahnite vypúšťaciu skrutku paliva (1, obr. C). Odmontujte spony (3, obr. D) upevňujúce prívodné potrubie paliva (3, obr. D) na ventile (obr. 1, obr. D) a rozpojte potrubia. Odmontujte palivový ventil vybavený filtrom a potom odmontujte a vyčistite filter (4, obr. D) na dýze nízkotlakového vzduchu. Namontujte filter (4, obr. D) na ventil paliva (1, obr. D), potom namontujte a zatiahnite ventil paliva. Namontujte palivové potrubia a upevnite ich sponami (3, obr. D). Nalejte do nádrže trochu paliva a otvorte ventil, aby ste sa presvedčili, či palivo neuniká. Namontujte naspäť uzatváracie panely a upevnite ich. 7.4. Čistenie sitka paliva Palivo je extrémne horľavá látka, ktorá za určitých podmienok môže vybuchnúť. Nefajčite, ani sa nepribližujte s plameňom alebo iskrami. Nebezpečenstvo

Odskrutkujte zátku nádrže (2, obr. A). Vytiahnite sitko paliva (18, obr. A) a prípadne umytím v rozpúšťadle odstráňte všetky nečistoty. Umiestnite sitko paliva do otvoru zátky nádrže. Zátku nádrže umiestnite naspäť. 7.5. Kontrola zapaľovacej sviečky

Odskrutkujte štyri 10 mm upevňovacie skrutky uzatváracieho panelu na strane výfukového potrubia a snímte ho. Odmontujte čiapočku palivovej sviečky a vymontujte sviečku pomocou kľúča na palivové sviečky. Preskúmajte vizuálne sviečku a ak sú elektródy opotrebované alebo izolácia prasknutá alebo odbitá, zahoďte ju. Pri opakovanom použití očistite sviečku drôtenou kefou. Zmerajte vizuálne vzdialenosť elektród pomocou štrbinovej mierky. Vzdialenosť musí byť medzi 0,70-0,80 mm. Skontrolujte, či je tesniaci krúžok sviečky v poriadku a sviečku zaskrutkujte rukou, aby ste nepoškodili závity. Nakoniec sviečku dotiahnite pomocou sviečkového kľúča, aby sa stlačil tesniaci krúžok. Poznámka: Novú sviečku pri montáži po dosadnutí zatiahnite o 1/2 obrátky, aby sa stlačil tesniaci krúžok. Pri montáži použitej sviečky sviečku po dosadnutí zatiahnite o 1/8 –1/4 otáčky, aby sa stlačil krúžok. Namontujte naspäť uzatvárací panel na strane výfukového potrubia a upevnite ho. 7.6. Kontrola matíc a skrutiek V záujme prevencie pred nehodami a poruchami je nevyhnutne potrebné každý deň starostlivo skontrolovať všetky skrutky a matice. n Pred každým spustením a po každom použití prehliadnite zariadenie generátora. o Dotiahnite všetky skrutky, ktoré sa začínajú uvoľňovať. Poznámka: Zatiahnutie hlavy valcov musí robiť odborník. Obráťte sa na svoj servis. 7.7. Čistenie generátora

8. Skladovanie generátora

Generátory, ktoré sa nebudú používať dlhý čas, sa musia podrobiť špeciálnym operáciám, aby boli uchované v dobrom stave. Treba zabezpečiť, aby vzduch pri skladovaní nebol prašný a vlhký. Vyčistite elektrogenerátor zvonku a aplikujte ochranný prostriedok proti korózii. n Odmontujte uzatváracie panely na strane výfukového potrubia a na strane štartéra (10 mm skrutky). o Otvorte palivový ventil a vypustite z nádrže palivo do vhodnej nádoby. p Vypustite karburátor uvoľnením vypúšťacej zátky. Zachyťte palivo do vhodnej nádoby. q Vymeňte olej v motore. r Vyberte sviečku a nalejte približne 15 ml oleja do valca, potom namontujte sviečku. s Namontujte naspäť uzatváracie panely na strane výfukového potrubia a na strane štartéra t Niekoľkokrát spustite motor, aby sa olej rozotrel vo valci. u Vyčistite generátor a zakryte motor, aby naň nesadal prach. v Uložte generátor na čisté a suché miesto.

9. Vyhľadávanie drobných porúch

Motor neštartuje Motor sa zastaví Žiaden elektrický prúd Vypnutie ističa Možné príčiny Generátor je napojený na zaťaženie počas štartovania Nedostatočné množstvo benzínu Zatvorený palivový ventil Upchatý filter paliva Upchatý filter vzduchu Ovládač na «OFF» Chybná sviečka Možné príčiny Upchaté vetracie otvory Možné prebíjanie Možné príčiny Vypnutý istič Poškodený istič Poškodená zásuvka Poškodený prívodný kábel zariadení Poškodený alternátor Možné príčiny Porucha zariadenia alebo kábla Opravné zásahy Odpojte zaťaženie Doplniť benzín Otvoriť ventil Vyčistiť filter paliva Vyčistiť filter Dajte ovládač na «ON» Vymeniť sviečku Opravné zásahy Vyčistite chrániče nasávania a výstupu Skontrolujte nabíjanie Opravné zásahy Zapnite istič Dajte skontrolovať, opraviť alebo vymeniť Dajte skontrolovať, opraviť alebo vymeniť Vymeňte kábel Dajte skontrolovať, opraviť alebo vymeniť Opravné zásahy Dajte skontrolovať, opraviť alebo vymeniť

Model Typ motora Výkon (Watt) Jednosmerný prúd Striedavý prúd Typ zásuviek Ističe Poistka nízkej hladiny oleja Akumulátor Hladina akustického tlaku na 1 m Hmotnosť v kg (bez paliva) Rozmery d x š x v v cm Odporúčaný olej Objem olejovej skrine litroch Odporúčané palivo Objem palivovej nádrže v l Sviečky ●: v sérii ○: voliteľné X: nemožné ALIZE 3000 HONDA GX 200 12V / 10A 230V/12.2A 2x10/16A-230V

12. Deklarácia súladu "C.E."

Názov a adresa výrobcu SDMO, 12 bis rue de la Villeneuve, CS 92848, 29228 BREST CEDEX 2 Opis výbavy Vyrobené Elektrické generátory Značka SDMO Typ ALIZE 3000 P určený: 2240 W G. Le Gall, zástupca výrobcu potvrdzuje, že výrobok je v súlade s nasledujúcimi európskymi smernicami: 98/37/EC / Smernica pre strojové zariadenie. 73/23/CEE / Smernica nízkeho napätia (zmenená smernicou 93/68/CEE) 89/336/CEE / Smernica elektromagnetickej kompatibility (zmenená smernicami 92/3/CEE1a 93/68/CEE) 2000/14/CE / Smernica vzťahujúca sa na hlučnosť strojov, výrobkov a zariadení určených na používanie v exteriéri. Pre smernicu 2000/14/CE - Upozornená organizácia:

CETIM SERVICE DIFFUSION
