Sicherheitshinweise
Tipps
Vor dem ersten Gebrauch den Geschirrspüler von allen Verpackungsresten und Etiketten befreien. Es ist nicht notwendig, das Gerät vorher mit Wasser zu spülen.
Die Sprüharme müssen fest auf ihrem Platz sitzen und dürfen sich nicht drehen; die Sprüharme mit den Düsen nach oben und die auswechselbaren/abnehmbaren Teile so anordnen, dass das Wasser jede Oberfläche erreichen und frei ablaufen kann.
Warnung: Messer, Gabeln, Löffel und ähnliche spitze Gegenstände dürfen nicht auf die Oberseite des Sprüharms gelegt werden.
Stellen Sie das schwere Geschirr in den Geschirrkorb. Stark verschmutzte Töpfe und Pfannen müssen in den unteren Korb gestellt werden, damit in diesem Bereich der Wasserstrahl am stärksten ist und eine bessere Reinigungswirkung erzielt wird.
Prüfen Sie nach dem Einschalten des Geräts, ob sich die Sprüharme frei drehen lassen.
Oberer Korb
Legen Sie die empfindlichen Teile in den oberen Korb; Tassen, Gläser, Teller, Untertassen und kleine Schalen.
Produktbeschreibung 48
Bedientafel 48
Erster Gebrauch 48
Körbe beladen 50
Täglicher Gebrauch 51
Programmtabelle 52
Reinigung und Pflege 53
Was tun, wenn... 54
Kundenservice 55
Technische Daten 56
Hinweise zum Umweltschutz 56
Installation
57
IKEA GARANTIE 58
Sicherheitshinweise
Diese Sicherheitsanweisungen vor dem Gebrauch durchlesen. Diese Anweisungen zum Nachschlagen zugänglich aufbewahren.
In diesen Anweisungen sowie auf dem Gerät selbst werden wichtige Sicherheitshinweise angegeben, die durchgelesen und stets beachtet werden müssen. Der Hersteller übernimmt keine Haftung für die Nichtbeachtung dieser Sicherheitshinweise, für unsachgemäße Verwendung des Geräts oder falsche Bedienungseinstellung.
Babys und Kleinkinder (0-3 Jahre) müssen vom Gerät fern gehalten werden. Jüngere Kinder (3-8 Jahre) müssen vom Gerät ferngehalten werden, es sei denn, sie werden ständig beaufsichtigt. Dieses Gerät darf von Kindern ab 8 Jahren sowie Personen mit herabgesetzten physischen, sensorischen oder geistigen Fähigkeiten und Mangel an Erfahrung und Kenntnissen nur unter Aufsicht oder nach ausreichender Einweisung durch eine für ihre Sicherheit verantwortliche Person verwendet werden. Kinder dürfen nicht mit dem Gerät spielen. Die Reinigung und Pflege des Gerätes darf von Kindern nicht ohne Aufsicht durchgeführt werden.
ZULÄSSIGE NUTZUNG
VORSICHT: Das Gerät ist nicht für den Betrieb mit einer externen Schaltvorrichtung, z. B. einem Timer oder einer separaten Fernbedienung, ausgelegt. Dieses Gerät ist für Haushaltsanwendungen und ähnliche Anwendungen konzipiert, zum Beispiel: Mitarbeiterküchen im Einzelhandel, in Büros oder in anderen Arbeitsbereichen; Gutshäuser; für Gäste in Hotels, Motels, Frühstückspensionen und anderen Wohneinrichtungen. Dieses Gerät eignet sich nicht für den
professionellen Einsatz. Das Gerät ist nicht für die Benutzung im Freien geeignet.
Die maximale Anzahl an Geschirr ist auf dem Produktdatenblatt gezeigt.
Die Tür sollte nicht in geöffneter Stellung bleiben - Stolpergefahr. Geöffnete Tür nur mit ausgefahrenem Geschirrkorb (und Geschirr) belasten. Nicht als Arbeitsplatte oder Sitzgelegenheit verwenden, nicht darauf abstellen.
WARNUNG: Geschirrspülmittel sind stark alkalisch. Sie können bei Verschlucken äußerst gefährlich sein. Kontakt mit der Haut und den Augen vermeiden und Kinder von dem Geschirrspüler fernhalten, wenn die Tür geöffnet ist. Nach jedem Waschzyklus prüfen, dass das Spülmittelfach leer ist.
WARNUNG: Messer und andere Utensilien mit scharfen Spitzen müssen mit der Spitze nach unten in den Korb oder in horizontaler Position in den Geschirrspüler gelegt werden - Gefahr von Schnittverletzungen.
Keine explosiven oder entzündbaren Stoffe (z.B. Benzin oder Sprühdosen) in dem oder in der Nähe des Gerätes lagern - Brandgefahr.
Das Gerät darf nur zum Spülen von Haushaltsgeschirr gemäß den Anweisungen in diesem Handbuch verwendet werden. Das Wasser im Gerät ist kein Trinkwasser. Nur Spülmittel und Klarspüler für automatische Geschirrspüler verwenden. Wird Wasserenthärter (Salz) zugegeben, sofort einen Spülzyklus bei leerem Gerät ausführen, um Korrosionsschäden an innenliegenden Bauteilen zu vermeiden. Spülmittel, Klarspüler und Regeneriersalz außerhalb der Reichweite von Kindern aufbewahren. Vor Wartungsmaßnahmen die Wasserzufuhr zudrehen und die Stromversorgung ausstecken oder unterbrechen.
Bei Störungen die Wasser- und Stromversorgung trennen.
INSTALLATION
Zum Transport und zur Installation des Gerätes sind zwei oder mehrere Personen erforderlich - Verletzungsgefahr. Schutzhandschuhe zum Auspacken und zur Installation verwenden - Risiko von Schnittverletzungen.
Die Installation, der Wasseranschluss (falls vorhanden), der elektrische Anschluss und eventuelle Reparaturen dürfen nur von einer Fachkraft durchgeführt werden. Das Gerät nicht selbst reparieren und keine Teile austauschen, wenn dies von der Bedienungsanleitung nicht ausdrücklich vorgesehen ist. Kinder vom Installationsort fernhalten. Prüfen Sie das Gerät nach dem Auspacken auf Transportschäden. Bei auftretenden Problemen wenden Sie sich bitte an ihren Händler oder den Kundendienst.
Nach der Installation müssen Verpackungsabfälle (Kunststoff, Styroporteile usw.) außerhalb der Reichweite von Kindern aufbewahrt werden - Erstickungsgefahr. Das Gerät vor Installationsarbeiten von der Stromversorgung trennen - Stromschlaggefahr. Während der Installation sicherstellen, das Netzkabel nicht mit dem Gerät selbst zu beschädigen - Brand- oder Stromschlaggefahr.
Das Gerät erst starten, wenn die Installationsarbeiten abgeschlossen sind. Zum Anschließen des Geschirrspülers an die Wasserversorgung nur neue Schlauchsätze verwenden. Keine alten Schlauchsätze wiederverwenden. Sämtliche Schläuche mit Schellen sichern, damit sie sich während des Betriebs nicht offen lösen.
Besondere Vorschriften des regionalen Wasserwirtschaftsamts beachten. Wasserzulaufdruck 0,05-1,0 MPa.
Das Gerät muss an der Wand aufgestellt oder in Möbel eingebaut werden, um den Zugriff auf seine Rückseite zu begrenzen. Für Geschirrspüler mit Entlüftungsschlitzen am Boden dürfen die Schlitze nicht durch einen Teppich verstopft sein.
Wenn der Geschirrspüler am Ende einer Reihe von Einheiten installiert wird und die Seitenverkleidung zugänglich
gemacht wird, muss der Scharnierbereich abgedeckt sein, um Verletzungsgefahr zu vermeiden.
Die Wasserzulauftemperatur ist abhängig von dem Geschirrspülermodell. Ist der installierte Zulaufschlauch mit „25 °C Max“ gekennzeichnet, beträgt die maximal zulässige Wassertemperatur 25 °C. Für alle anderen Modelle ist die maximal zugelassene Wassertemperatur 60 °C. Die Schläuche nicht schneiden und, bei Geräten mit Wasserstoppsystem, das Kunststoffgehäuse mit dem Zulaufschlauch nicht in Wasser tauchen. Den Fachhändler kontaktieren, wenn die Schläuche zu kurz sind. Zu- und Ablaufschlauch knickfrei verlegen. Vor der ersten Verwendung des Geräts den Wasserzulauf und den Ablaufschlauch auf Undichtigkeiten prüfen. Vergewissern Sie sich, dass die vier Füße fest auf dem Boden aufliegen. Stellen Sie diese dementsprechend ein. Kontrollieren Sie mit einer Wasserwaage, dass der Geschirrspüler vollkommen eben und standfest ist.
Das Gerät nur verwenden, wenn die in Abbildung 19 dargestellten Abdeckungen in der Montageanleitung richtig montiert sind - Verletzungsgefahr.
WASSERANSCHLUSS
Beim Anschluss des Geräts an die Wasserversorgung dürfen nur neue Schläuche verwendet werden. Verwenden Sie keine alten Schlauch-Sets. Gemäß der entsprechenden DIN-Norm muss das Gerät an ein Wasserzulaufsystem mit einer Sicherungseinrichtung angeschlossen werden, die gegen Rückfließen zur Trinkwasserquelle schützt. Wenn Sie unsicher sind, lassen Sie sich das Vorhandensein einer solchen Sicherungseinrichtung durch einen Fachmann bestätigen.
Wenn keine solche Sicherheitseinrichtung vorhanden ist oder Sie weitere Informationen benötigen, wenden Sie sich bitte an den Kundendienst, der einen Adapter mit integriertem Rückflussverhinderer organisieren kann.
HINWEISE ZUR ELEKTRIK
Das Typenschild befindet sich an der Kante der Geschirrspülertür (bei offener Tür sichtbar).
Es muss gemäß den
Verdrahtungsregeln möglich sein, den Netzstecker des Gerätes zu ziehen, oder es mit einem Trennschalter, welcher der Steckdose vorgeschaltet ist, auszuschalten. Das Gerät muss im Einklang mit den nationalen elektrischen Sicherheitsbestimmungen geerdet sein.
Verwenden Sie keine
Verlängerungskabel, Mehrfachstecker oder Adapter. Nach der Installation dürfen Strom führende Teile für den Benutzer nicht mehr zugänglich sein. Das Gerät nicht bedienen, wenn Sie nasse Hände haben oder barfuß sind.
Das Gerät nicht verwenden, wenn das Netzkabel oder der Stecker beschädigt sind, wenn es nicht einwandfrei funktioniert, wenn es heruntergefallen ist oder in irgendeiner Weise beschädigt wurde.
! Wenn das Netzkabel beschädigt ist, muss es aus Sicherheitsgründen vom Hersteller, von seinem Kundendienstvertreter oder einer ähnlich qualifizierten Fachkraft mit einem identischen Kabel ersetzt werden - Stromschlaggefahr.
Passt der mitgelieferte Stecker nicht zur Steckdose, einen qualifizierten Techniker kontaktieren.
Ziehen Sie nicht am Netzkabel. Tauchen Sie das Netzkabel oder den Stecker nicht ins Wasser.
Halten Sie das Netzkabel fern von heißen Oberflächen.
REINIGUNG UND PFLEGE
WARNUNG: Vor der Durchführung von Wartungsarbeiten ist sicherzustellen, dass das Gerät ausgeschaltet und von der Stromversorgung getrennt ist. Um die Gefahr von Personenschäden zu vermeiden, Schutzhandschuhe (Gefahr von Schnittverletzungen) und Sicherheitsschuhe (Quetschgefahr) tragen; unbedingt zu zweit transportieren (Last reduzieren); keine Dampfreinigungsgeräte verwenden (Stromschlaggefahr). Nicht professionelle und nicht vom Hersteller autorisierte Reparaturen können ein Risiko für Gesundheit und Sicherheit mit sich bringen, wofür der Hersteller nicht haftbar gemacht werden kann. Jegliche Mängel oder Schäden infolge nicht professioneller Reparatur oder Wartungsarbeiten sind nicht durch die Garantie abgedeckt, deren Bedingungen in den Unterlagen angeführt sind, welche mit dem Gerät mitgeliefert werden.

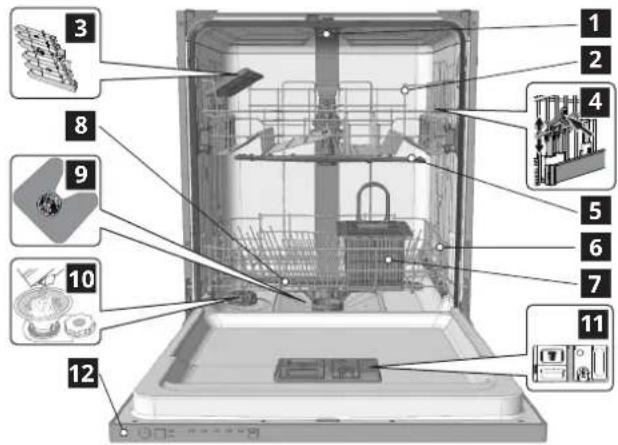

Produktbeschreibung
1 Brausestrahl 2 Oberkorb 3 Faltbare Klappen 4 Oberkorb Höhenversteller 5 Oberer Sprüharm 6 Unterkorb 7 Besteckkorb 8 Unterer Sprüharm 9 Filtereinheit 10 Salzbehälter 11 Spülmittel- und Klarspülerspender Bedienblende
Bedientafel
1 Ein-Aus/Reset-Taste mit Anzeigelicht 2 Programmwahl-Taste 3 Anzeigelicht zum Salz auffüllen
4 Anzeigelicht zum Klarspüler auffüllen 5 Programm-Anzeigeleuchten 6 START/Pause-Taste mit Anzeigelicht
Erster Gebrauch
Hinweise zur ersten Inbetriebnahme
Bitte lesen Sie vor Installation und erstem Gebrauch des Produktes sorgfältig die Anleitungen „SICHERHEITSHINWEISE" und „MONTAGEANWEISUNG" in der Tasche der Produktunterlagen durch. Bitte denken Sie daran, sämtliche Teile zum Transportschutz aus dem Geschirrspüler zu entfernen.
Salzbehälter befüllen
Mit der Verwendung von Salz werden KALKABLAGERUNGEN auf dem Geschirr und den funktionalen Komponenten des Geschirrspülers verhindert.
DER SALZBEHÄLTER DARF NIE LEER SEIN. - Es ist wichtig, die Wasserhärte einzustellen.
Der Salzbehälter befindet sich im Geschirrspülerboden (siehe PRODUKTBESCHREIBUNG) und muss aufgefüllt werden, wenn die SALZNACHFÜLLANZEIGE der Bedienblende leuchtet.
- Ziehen Sie den Unterkorb heraus und schrauben Sie den Salzbehälterdeckel gegen den Uhrzeigersinn ab.
- Setzen Sie den Trichter auf (siehe Abbildung) und füllen Sie den Behälter bis zum Rand mit Salz (ca. 1 kg); es ist normal, wenn etwas Wasser ausläuft.
- Nur beim ersten Mal: Befüllen Sie den Salzbehälter mit Wasser.
- Den Trichter abnehmen und die Salzreste vom Öffnungsrand entfernen.
Sicherstellen, dass der Deckel fest angeschraubt ist, so dass kein Spülmittel während des Waschprogramms in den Behälter gelangt (dies könnte den Wasserenthärter irreparabel beschädigen).
Sobald dieses Verfahren abgeschlossen ist, ein Programm ohne Beladung laufen lassen. Das "Vorwäsche"-Programm allein ist NICHT ausreichend.
Übergelaufene Salzlösung bzw. Salzkörner können zu Korrosion führen und den Edelstahlbehälter beschädigen.
Für Reklamationen in diesem Zusammenhang kann von uns keine Garantieleistung übernommen werden.
Verwenden Sie bitte nur Spezialsalz für Geschirrspüler.
Wenn der Salzbehälter nicht gefüllt ist, könnten Kesselsteinablagerungen den Wasserenthärter und das Heizelement beschädigen. Die Verwendung von Salz wird bei jeder Art von Geschirrspülmittel empfohlen.
Immer wenn Sie Salz zugeben müssen, ist es zwingend vorgeschrieben, diesen Vorgang vor dem Beginn des Spülgangs auszuführen, um Korrosion zu vermeiden.
Wasserhärte einstellen
Damit der Wasserenthärter perfekt arbeiten kann, muss die Wasserhärte je nach der aktuellen Wasserhärte in Ihrem Heim eingestellt werden. Diese Information erhalten Sie bei Ihrem örtlichen Wasserversorger. Das Werk stellt den Standardwert für die Wasserhärte ein.
Gerät mit der EIN/AUS-Taste einschalten. Gerät mit der EIN/AUS-Taste ausschalten. Die Taste [5] Sekunden lang gedrückt halten, bis Sie einen Piepton hören. Gerät durch schnelles Drücken der EIN/AUS-Taste einschalten. - Das Programm-Anzeigelicht der eingestellten Stufe blinkt. - Drücken Sie die Taste, um die gewünschte Härtestufe auszuwählen (siehe WASSERHÄRTE-TABELLE). - Gerät mit der EIN/AUS-Taste ausschalten. Die Einstellung ist abgeschlossen!
| Wasserhärte-Tabelle |
| Stufe | °dH Deutscher Härtegrad | °fH Franz. Härtegrad | °C Clark Englischer Härtegrad |
| 1 Weich 0 - 6 0 - 1 | 0 0 - 7 | | |
| 2 Mittel 7 - 11 11 - | 20 8 - 14 | | |
| 3 Durchschnitt | 12 - 16 | 21 - 29 | 15 - 20 |
| 4 Hart | 17 - 34 | 30 - 60 | 21 - 42 |
| 5 Sehr hart | 35 - 50 | 61 - 90 | 43 - 62 |
Wasserenthärtungsanlage
Der Wasserenthärter verringert automatisch die Wasserhärte und verhindert somit die Bildung von Kalk auf dem Heizgerät. Dies trägt auch zu einer effizienteren Reinigung bei. Dieses System regeneriert sich mit Salz, daher ist es erforderlich, Salz in den Behälter zu füllen, wenn dieser leer ist. Die Häufigkeit der Regeneration hängt von der Einstellung der Wasserhärte ab. Bei Einstellung der Wasserhärtestufe auf 3 wird die Regeneration einmal nach jeweils 6 Eco-Programmen durchgeführt. Der Regenerationsprozess beginnt in der Endspülung und endet in der Trocknungsphase, bevor der Zyklus endet.
- Eine einzelne Regeneration verbraucht: 3,5 l Wasser;
- erfordert bis zu 5 zusätzliche Minuten für das Programm; verbraucht unter 0,005 kWh Strom.
Klarspülerspender auffüllen
Klarspüler macht das TROCKNEN von Geschirr einfacher. Der Klarspülerspender A muss aufgefüllt werden, wenn das KLARSPÜLER AUFFÜLLEN Anzeigelicht auf der Bedienblende leuchtet.
B
A
- Den Behälter B durch Drücken und Anheben der Zunge am Deckel öffnen.
- Den Klarspüler vorsichtig bis zur maximalen Füllstandsmarkierung (110 ml) an der Füllöffnung einfüllen und ein Überlaufen vermeiden. Andernfalls sofort mit einem trockenen Tuch abwischen.
- Den Deckel schließen, bis er einrastet.
Füllen Sie den Klarspüler NIEMALS direkt ins Innere des
Geschirrspülers.
Klarspüldosierung
Sollte das Trocknungsergebnis unzufriedenstellend sein, kann die Klarspüldosierung neu eingestellt werden.
Den Geschirrspüler mit der Taste EIN/AUS einschalten. - Mit der Taste EIN/AUS ausschalten. - Drücken Sie die Taste [drei] Mal - ein Piepton ertönt. - Mit der Taste EIN/AUS einschalten. - Das Programm-Anzeigelicht der eingestellten Stufe blinkt. - Drücken Sie die Taste 14, um den Stand der gelieferten Klarspülermenge auszuwählen. - Mit der Taste EIN/AUS ausschalten.
Die Einstellung ist abgeschlossen!
Die Klarspülerstufe kann auf 1 (E) eingestellt werden.
In diesem Fall wird kein Klarspüler ausgegeben. Die Kontrollleuchte zur ANZEIGE DES FEHLENDEN KLARSPÜLERS leuchtet nicht mehr auf. Je nach Gerätemodell können bis max. 5 Stufen eingestellt werden. Die Werkseinstellung ist abhängig vom Modell. Bitte befolgen Sie die Anweisungen, um dies für Ihr Gerät zu überprüfen.
- Wenn Sie bläuliche Streifen auf dem Geschirr sehen, stellen Sie eine niedrigere Zahl ein (2-3).
- Wenn Wassertropfen oder Kalkablagerungen auf dem Geschirr sind, eine höhere Zahl einstellen (4-5).

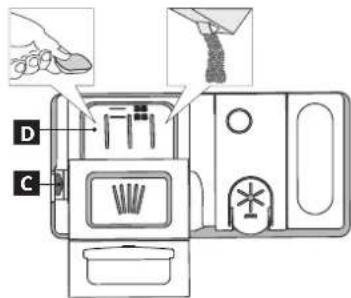

Einfüllen des Spülmittels
Die Verwendung von Spülmittel, das nicht für Geschirrspüler entwickelt wurde, kann zu Funktionsstörungen oder
Schäden am Gerät führen.
Die besten Spül- und Trocknungsergebnisse erhalten Sie nur durch den kombinierten Einsatz von Spülmittel, flüssigem Klarspüler und Regeneriersalz.
Es wird dringend empfohlen, phosphat- und chlorfreie Spülmittel zu verwenden, um die Umwelt nicht zu sehr zu belasten. Ein gutes Spülergebnis hängt auch von einer korrekten Spülmitteldosierung ab.
Eine zu hohe Dosierung ist nicht gleichzusetzen mit einem besseren Spülergebnis, man belastet dadurch nur die Umwelt. Die Dosierung kann dem jeweiligen Verschmutzungsgrad angepasst werden. Bei normaler Verschmutzung ca. 35 g (in Pulverform) bzw. 35 ml (flüssig) verwenden und einen zusätzlichen Teelöffel Spülmittel direkt in den Geschirrspüler geben. Werden Spülmitteltabs verwendet, reicht ein Tab aus. Für nur leicht verschmutztes Geschirr oder für Geschirr, das vorher unter laufendem Wasser abgespült wurde, kann die Spülmittelmenge erheblich reduziert werden (Minimum 25 g/ml), z.B. das Pulver/Gel nicht in das Gerät geben.
Drücken Sie zum Öffnen des Spülmittelfachs die Taste. Füllen Sie das Spülmittel ausschließlich in das trockene Fach ein. Die für den Vorspülgang benötigte Spülmittelmenge wird direkt in den Geschirrspüler gegeben.
- Hinsichtlich der Dosierung verweisen wir auf die zuvor erwähnte Information, in der die richtige Menge angegeben ist. Im Fach D sind Anzeigen, die bei der Spülmitteldosierung helfen.
- Entfernen Sie eventuelle Spülmittelrückstände von den Kanten der Kammern und schließen Sie den Deckel so, dass er einrastet.
- Schieben Sie den Deckel der Spülmittelkammer zum Schließen nach oben, bis er einrastet.
Die Spülmittelkammer öffnet sich automatisch zum wichtigen Zeitpunkt des jeweils gewählten Programms.
Körbe beladen
EMPFEHLUNGEN
Bevor Sie das Geschirr in den Geschirrspüler einräumen, befreien Sie es von Speiseresten und entleeren Sie Gläser und Behälter von Flüssigkeitsresten. Es ist nicht notwendig, das Geschirr unter fließendem Wasser vorzuspülen.
Stellen Sie das Geschirr so ein, dass es fest steht und nicht umfallen kann. Behälter müssen mit der Öffnung nach unten eingestellt werden und hohe oder gewölbte Teile müssen schräg stehen, damit das Wasser alle Oberflächen erreicht und dann abfließen kann.
Achtung: Achten Sie darauf, dass Deckel, Griffe, Töpfe und Tabletts die Drehung der Sprüharme nicht behindern.
Stellen Sie keine Gegenstände in den Besteckkorb. Stark verschmutztes Geschirr und Töpfe sollen in dem Unterkorb untergebracht werden, da in diesem Bereich die Wasserstrahlen stärker sind und eine höhere Spülleistung garantieren.
Stellen Sie nach dem Einräumen des Geschirrs sicher, dass sich die Sprüharme frei bewegen können.

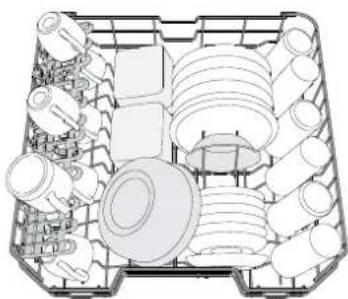

Oberkorb
Hier sortieren Sie empfindliches und leichtes Geschirr ein: Gläser, Tassen, kleine Teller, flache Schüsseln.
(Sortierbeispiel für den Oberkorb)

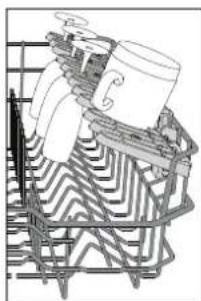

Klappbare Ablagen mit verstellbarer Position
Die klappbaren Seitenablagen können ein- oder ausgeklappt werden, um beim Einräumen des Geschirrs den Platz im Korb optimal auszunutzen.
Stielgläser können an den Ablagen stabilisiert werden, indem sie mit dem Stiel in die vorgesehene Aussparung gestellt werden.
Je nach Modell:
Zum Ausklappen der Ablagen müssen diese nach oben geschoben und gedreht oder aus den Schnappern gelöst und nach unten gezogen werden. Zum Einklappen der Ablagen müssen diese gedreht und nach unten geschoben oder nach oben gezogen und an den Schnappern befestigt werden.

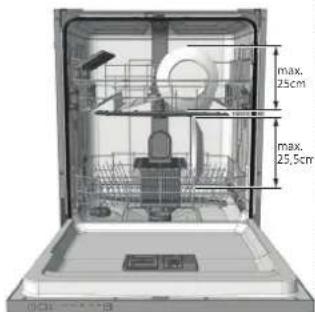

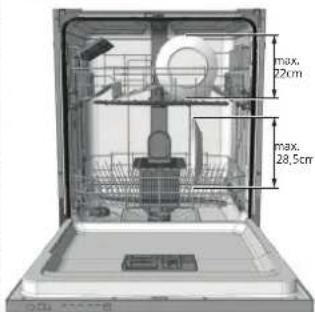

Höheneinstellung des Oberkorbs
Der Oberkorb kann in der Höhe verstellt werden: Stellen Sie ihn in die oberste Position, wenn Sie große Geschirrteile in den Unterkorb einräumen wollen. Wenn Sie eher die klappbaren Bereiche nutzen wollen, dann stellen Sie ihn in die untere Position. Somit vermeiden Sie Zusammenstöße mit dem Geschirr im Unterkorb.
Der Oberkorb ist mit einem Oberkorb-Höhenversteller (siehe Abbildung) ausgestattet. Ohne Drücken der Hebel kann er einfach durch Heben der Korbseiten angehoben werden, sobald der Korb stabil in seiner unteren Stellung ist.
Um den Korb zurück in die untere Stellung zu bringen, drücken Sie die Hebel an den Seiten des Korbs und schieben Sie ihn nach unten.
Es empfiehlt sich, die Höhe des Oberkorbes bei leerem Korb zu regulieren.
Heben oder senken Sie den Korb NIEMALS nur an einer Seite.
Unterkorb
Für Töpfe, Deckel, Teller, Salatschüsseln, Besteck usw. Große Teller und Deckel sollen idealerweise an die Seiten gelegt werden, um nicht mit dem Sprüharm in Kontakt zu kommen.

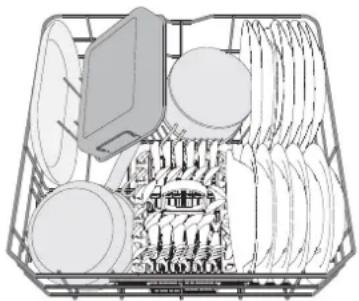

(Sortierbeispiel für den Unterkorb)
Besteckkorb
Der Korb ist oben mit Gittern versehen, um das Besteck besser anzuordnen. Der Besteckkorb kann im vorderen Teil des unteren Korbes eingesetzt werden.
Messer und andere Küchenutensilien mit scharfen Spitzen sind mit nach unten gerichteten Spitzen in den Besteckkorb einzuordnen oder waagerecht auf die Ablagen des oberen Geschirrkorbs zu legen.
Ungeeignetes Geschirr
Besteck und Geschirr aus Holz. - Empfindliche Dekorgläser, handgemachte Teller und antikes Geschirr. Die Dekore sind nicht spülmaschinenfest. - Nicht temperaturbeständige Kunststoffteile. Geschirr aus Kupfer und Zinn. - Mit Asche, Wachs, Schmieröl oder Tinte verschmutztes Geschirr.
Glasdekore, Aluminium- und Silberteile können während des Spülgangs die Farbe verändern und ausbleichen. Auch einige Glasarten (z.B. Kristallgegenstände) können nach mehreren Spülgängen matt werden.
Schäden an Glas und Geschirr
- Spülen Sie nur Gläser und Geschirr in Ihrem Geschirrspüler, die vom Hersteller als spülmaschinenfest ausgezeichnet sind.
- Verwenden Sie ein Feinspülmittel für Geschirr
- Nehmen Sie Gläser und Besteck so bald wie möglich nach Ablauf des Programms aus der Spülmaschine.
Hygiene
Um Gerüche und Ablagerungen, die sich in dem Geschirrspüler ansetzen können, zu vermeiden, lassen Sie mindestens einmal monatlich ein Hochtemperaturprogramm laufen. Verwenden Sie einen Teelöffel Spülmittel und lassen Sie das Gerät ohne Geschirr laufen, um es zu reinigen.
Energiespartipps
- Wenn der Geschirrspüler entsprechend den Herstellerangaben verwendet wird, verbraucht das Spülen von Geschirr im Geschirrspüler üblicherweise weniger Energie und Wasser als das Spülen von Hand.
- Um die Effizienz des Geschirrspülers zu maximieren, wird empfohlen, den Spülgang zu beginnen, wenn der Geschirrspüler voll beladen ist. Das Beladen des Geschirrspülers bis zum vom Hersteller angegebenen Fassungsvermögen trägt dazu bei, Energie und Wasser zu sparen. Informationen zum richtigen Einräumen des Geschirrs finden Sie im Kapitel Beladen. Falsches Beladen oder Überladen des Geschirrspülers kann den Ressourcenverbrauch erhöhen (z.B. Wasser, Strom und Zeit sowie den Geräuschpegel) und die Reinigungs- und Trocknungsleistung verringern.
- Manuelles Vorspülen des Geschirrs führt zu erhöhtem Wasser- und Energieverbrauch und wird nicht empfohlen.
Täglicher Gebrauch
1. ANSCHLUSS AN DIE WASSERLEITUNG PRÜFEN
Sicherstellen, dass der Geschirrspüler an die Wasserleitung angeschlossen und der Wasserhahn auf ist.
2. SCHALTEN SIE DEN GESCHIRRSPÜLER EIN
Tür öffnen und EIN-/AUS-Taste drücken. Innerhalb von 4 Sekunden schaltet sich die Benutzeroberfläche ein.
3. KÖRBE BELADEN (siehe KÖRBE BELADEN)
4. EINFÜLLEN DES SPÜLMITTELS
(siehe EINFÜLLEN DES SPÜLMITTELS).
5. PROGRAMM WÄHLEN UND DAS PROGRAMM ANPASSEN
Das am besten geeignete Programm je nach Besteckart und Verschmutzungsgrad auswählen (siehe PROGRAMMBESCHREIBUNG) durch Drücken der Taste
6. START
Starten Sie das Spülprogramm mit der Taste START/Pause (LED leuchtet) und schließen Sie die Tür innerhalb von 4 Sek. Bei Programmstart ertönt ein einzelner Piepton. Wenn die Tür nicht innerhalb von 4 Sek. geschlossen wurde, ertönt der akustische Alarm. Öffnen Sie in diesem Fall die Tür, drücken Sie die Taste START/Pause und schließen Sie die Tür erneut innerhalb von 4 Sekunden.
7. ENDE DES SPÜLPROGRAMMS
Das Ende des Spülvorgangs wird durch Pieptöne und das Blinken des Anzeigelichts des gewählten Programms angezeigt. Gerät mit der EIN/AUS-Taste ausschalten. Vor Entnahme des Bestecks eine Minute warten - um Verbrennungen zu vermeiden. Die Körbe entladen, mit dem unteren beginnen.
Die Maschine schaltet sich automatisch während bestimmter überschrittener Zeiten der Inaktivität aus, um den Stromverbrauch zu reduzieren. Für nur leicht verschmutztes Geschirr oder für Geschirr, das vorher unter laufendem Wasser abgespült wurde, kann die Spülmittelmenge erheblich reduziert werden.
Ein laufendes Programm ändern
Wenn ein falsches Programm ausgewählt wurde, kann es geändert werden, wenn es noch nicht gestartet wurde: die Tür öffnen, die EIN/AUS-Taste drücken und gedrückt halten, um die Maschine auszuschalten. Die Maschine mit der EIN/AUS-Taste wieder einschalten und das neue Spülprogramm auswählen; das Spülprogramm durch Drücken der Taste START/Pause starten und innerhalb von 4 Sek. die Tür schließen. Dauert es mehr als 4 Sekunden, unterbricht das Gerät automatisch und Sie müssen das Gerät durch Wiederholen der letzten Schritte erneut starten.
Hinzufügen von weiterem Geschirr
Ohne die Maschine auszuschalten, die Tür öffnen (START/Pause-LED beginnt zu blinken) (Vorsicht HEISSER Dampf!) und das Geschirr in den Geschirrspüler geben. Die Taste START/Pause drücken und innerhalb von 4 Sek. die Tür schließen; das Programm läuft automatisch weiter, wo es unterbrochen wurde.
Unbeabsichtigtes Unterbrechen des Spülprogramms
Wird während des Spülgangs die Gerätetür geöffnet, oder sollte ein Stromausfall stattfinden, wird der Spülgang unterbrochen. Die Taste START/Pause drücken und innerhalb von 4 Sek. die Tür schließen; das Programm läuft automatisch weiter, wo es unterbrochen wurde.
Programmtabelle
| Programm | Trocken-phase | Natural Dry | Dauer des Spülprogamms (h:min)*) | Wasser-verbrauch (Liter/Progr.) | Energie-verbrauch (kWh/Progr.) |
| 1 Eco 50° 4:50 9,5 0,54 ECO | ✓ | ✓ | | | |
| 2 Schnell Spüssen 40' 45° 34' 0,0 0,70 | | ✓ | | | |
| 3 Intensiv 65° 2:50 17,0 1,50 | ✓ | ✓ | | | |
| 4 Schnelles spüssen und trocknen 50° | ✓ | ✓ | 1:25 | 11,5 1,10 | |
| 5 Glas 45° | ✓ | ✓ | 1:40 12,0 1,20 | | |
Die ECO-Programmdaten sind Labormessdaten, die gemäß der europäischen Norm EN 60436:2020 erfasst wurden.
Hinweis für Prüflabore: Für Informationen zu Vergleichs-EN-Testbedingungen senden Sie bitte eine E-Mail an die folgende Adresse:
dw_test_support@europeanappliances.com
Eine Vorbehandlung des Geschirrs ist vor keinem Programm erforderlich.
*) Die für andere Programme als das Eco-Programm angegebenen Werte sind nur Richtwerte. Die aktuelle Zeit kann auf Grundlage von mehreren Faktoren, wie Temperatur und Druck des eintretenden Wassers, Raumtemperatur, Spülmittelmenge, Menge und Art der Beladung, Lastausgleich, zusätzlich gewährte Optionen und Sensoreichung variieren. 1. ECO - Das Eco-Programm eignet sich zum Reinigen von normal verschmutztem Geschirr und ist für diese Verwendung hinsichtlich des Wasser- und Stromverbrauchs das effektivste Programm zur Einhaltung der EU-Ökodesign-Rechtsvorschriften. 2. SCHNELL SPÜLEN 40' - Programm für begrenzte Menge an normal verschmutztem Geschirr. Garantiert optimale Reinigungsleistung in kürzester Zeit. 3. INTENSIV - Für sehr schmutziges Geschirr empfohlen, weiter geeignet für Töpfe und Pfannen (nicht für empfindliches Geschirr verwenden). 4. SCHNELLES SPÜLEN UND TROCKNEN - Normal verschmutztes Geschirr. Täglicher Zyklus, der optimale Reinigungs- und Trockenleistung in kürzester Zeit garantiert. 5. GLAS - Ein Programm für empfindliches Geschirr, das empfindlicher auf höhere Temperaturen reagiert, wie Gläser und Tassen.
NATURALDRY
Das Türöffnungssystem NaturalDry ist ein Heißlufttrocknungssystem, das die Tür während/nach der Trockenphase automatisch öffnet, um eine hervorragende Trockenleistung sicherzustellen. Die Tür öffnet sich bei einer Temperatur, die für Ihre Küchenmöbel ungefährlich ist. Als zusätzlicher Dampfschutz wird dem Geschirrspüler eine speziell entwickelte Schutzfolie beigefügt. Für die Montage der Schutzfolie siehe (MONTAGEANLEITUNG).
| ÖFFNEN DER TÜR |
| Eco 50° | 165 min |
| Schnell Spüssen 40' 45° | Programmende |
| Intensiv 65° | 165 min |
| Schnelles spüssen und trocknen 50° | 80 min |
| Glas 45° | 95 min |
Reinigung und Pflege
ACHTUNG: Ziehen Sie den Netzstecker aus der Steckdose, bevor Sie Ihren Geschirrspüler reinigen oder Wartungsmaßnahmen durchführen. Keine brennbaren Flüssigkeiten zur Reinigung der Maschine verwenden.
Reinigung des Geschirrspülers
Zur Beseitigung von eventuellen Flecken im Innenraum des Gerätes verwenden Sie ein feuchtes Tuch, auf das Sie etwas weißen Essig träufeln. Die Gehäuseteile und die Bedienblende können mit einem mit Wasser angefeuchteten, weichen Tuch gereinigt werden. Vermeiden Sie Lösungs- und Scheuermittel.
Vermeidung von Geruchsbildung
Lassen Sie die Gerätetür stets nur angelehnt; auf diese Weise kann sich keine Feuchtigkeit ansammeln. Die Dichtungen der Tür und der Spülmittelfächer sollten regelmäßig mit einem feuchten Tuch gereinigt werden. Sie vermeiden so die Ansammlung von Speiseresten, der hauptsächlichen Ursache von Geruchsbildung im Geschirrspüler.
Den Wasserzulaufschlauch prüfen
Den Zulaufschlauch regelmäßig auf Sprödigkeit und Risse prüfen. Bei Beschädigung den Schlauch mit einem neuen ersetzen. Dieser ist bei unserem Kundendienst oder bei Ihrem Händler erhältlich.
Wenn der Zulaufschlauch eine transparente Beschichtung hat, regelmäßig prüfen, ob die Farbe sich örtlich verändert. Wenn ja, kann der Schlauch eine undichte Stelle haben und muss ausgetauscht werden.
Wasserzulaufschlauch reinigen
Wenn der Wasserschlauch neu ist oder für längere Zeit nicht in Betrieb war, das Warmwasser laufen lassen, um sicherzustellen, dass es klar und frei von Verschmutzungen ist, bevor die erforderlichen Anschlüsse vorgenommen werden. Bei Nichtbeachtung dieser Vorsichtsmaßnahme kann die Wasserzufuhr blockieren und den Geschirrspüler beschädigen.

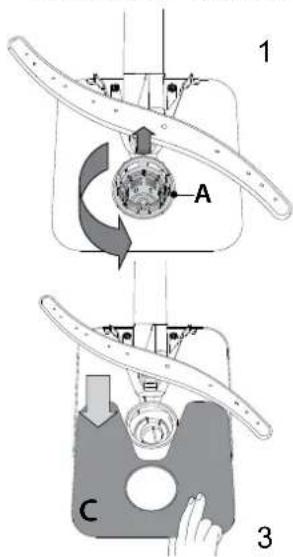

Reinigung der Filtereinheit
Die Filtereinheit regelmäßig reinigen, damit die Filter nicht verstopfen und das Abwasser korrekt abfließen kann. Die Verwendung des Geschirrspülers mit verstopften Filtern oder Fremdkörpern im Filtersystem oder in den Sprüharmen kann zu einer Funktionsstörung mit Leistungsverlust, geräuschvollem Betrieb oder höherem Ressourcenverbrauch führen. Die Filtereinheit setzt sich aus drei Filtern zusammen, die das Spülwasser reinigen, von Speiseresten befreien und wieder in Umlauf bringen.
Der Geschirrspüler darf nie ohne Filtersiebe oder mit ausgehängten Filtern in Betrieb genommen werden.
Kontrollieren Sie wichtigstens einmal pro Monat oder nach jeweils 30 Spülgängen die Filtereinheit. Bei Bedarf ist diese sorgfältig unter laufendem Wasser auszuspülen. Nehmen Sie hierzu ein kleines Bürstchen (das nicht aus Metall sein darf) zu Hilfe. Verfahren Sie wie folgt:
- Drehen Sie das zylinderförmige Filtersieb A gegen den Uhrzeigersinn heraus (Abb. 1).

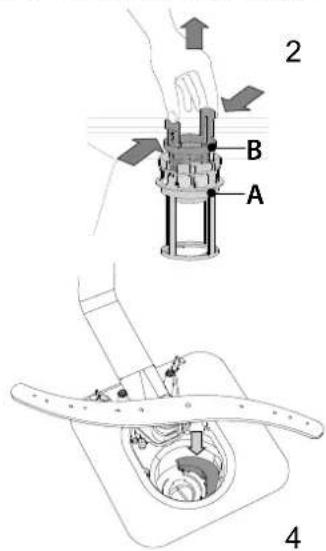

- Ziehen Sie den Siebbecher B durch leichten Druck auf die seitlichen Flügel heraus (Abb. 2).
- Nehmen Sie den Stahl-Siebteller C ab (Abb. 3).
- Falls Sie Fremdkörper (wie Glasscherben, Porzellan, Knochen, Fruchtsamen usw.) finden, entfernen Sie diese sorgfältig.
- Kontrollieren Sie den Hohlraum und befreien Sie diesen von eventuellen Speiseresten. Das Spülpumpenschutzteil (schwarzes Teil) DARF NICHT ABGENOMMEN WERDEN (Abb. 4).
Setzen Sie die Filtereinheit nach der Reinigung der Filtersiebe wieder korrekt in ihren Sitz ein; dies ist äußerst wichtig, um eine ordnungsgemäße Betriebsweise des Geschirrspülers zu gewährleisten.

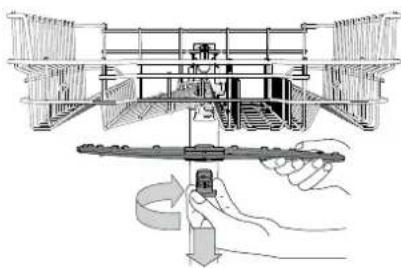

Reinigung der Sprüharme
Es kann vorkommen, dass Speisereste an den Sprüharmen hängen bleiben und die Wasserdüsen verstopfen. Prüfen Sie die Sprüharme regelmäßig und reinigen Sie sie bei Bedarf mit einer Kunststoffbürste. Zur Abnahme des
Drehen Sie den Kunststoffring im Uhrzeigersinn ab, um den oberen Sprüharm zu entfernen. Der obere Sprüharm ist mit der Seite nach oben wieder einzusetzen, die die meisten Löcher aufweist.
Um den unteren Sprüharm abzunehmen, ziehen Sie diesen nach oben und drehen Sie ihn gegen den Uhrzeigersinn.
Was tun, wenn...
| Falls Ihr Geschirrspulier nicht richtig Funktioniert, versuchen Sie, das Problem anhand der folgenden Liste zu besteht. Für andere Fehler oder Probleme wenden Sie sichitte an den autorisierten Kundendienst, dessen Kontakt-daten im Garantieheft aufgeführrt sind. Ersatzteile werden je nach den spezifischen Vorgaben der Verordnung für einen Zeitraum von entweder bis zu 7 oder bis zu 10 Jahren lieferbar sein. Die Ersatzteile finden Sie unter: www.ikea.com |
| Störungen... | Mögliche ursachen... Lösungen | ... |
| Regeneri-salzanzeige leuchtet | Salzbehalter Ist leer. (Es kann nach dem Auffüllen eine Spülgänge dauern, bis die Regenerisalzanzeige erlitsch). | Befüllen Sie den Behälter mit Salz (weltere Informationen - siehe Seite 48).Stellen Sie die Wasserhärte ein - siehe Tabelle, Seite 49. |
| Klarspūller-zeige leuchtet auf | Klarspūbēhalter Ist leer. (Es kann nach dem Auffüllen eine Spülgänge dauern, bis die Klarspūleranzeige erlisch). | Befüllen Sie den Behälter mit Klarspūler (weltere Informationen - siehe Seite 49). |
| Die Spūmaschi-ne startup nicht oder reagiert nicht auf die Bedienungssein-gaben. | Das Gerät wurde nicht richtig einlegesteckt. Stecken Sie den Stecker in die Steckdose. |
| Stromausfall. | Aus Sicherheitsgründen wird die Spūlmaschine nicht automatisch neu gestartet, wenn die Stromversorgung wiederhergestellt wird. Öffnen Sie die Tür des Geschirrspuliers, drücken Sie die Taste START/Pause und schreiben Sie die Tür erneut innerhalb von 4 Sekunden. |
| Die Gerätetur schließ nicht. NATURALDRY Pin ist nicht eingezogen. | Drücken Sie die Tür energisch, bis ein „Klicklauf" zu hören ist. |
| Der Spūlung wird durch Öffnen der Tür für mehr als 4 Sekunden unterbrochen. | START/Pause drucken und die Tür innerhalb von 4 Sekunden schließen. |
| Das Gerät reagiert nicht auf Bedienungs-eingaben. | Schalten Sie das Gerät durch das Drucken der ON/OFF-Taste aus und nach etwa einer Minute wieder ein und starten Sie das Programm neu. Wenn das Problem weiterhin besteht, ziehen Sie den Stecker des Geräts für 1 Minute ab und steken Sieihn dann wieder ein. |
| Der Geschirrspū-ler pumpst das Wasser nicht ab. | Das Spūlpprogramm Ist noch nicht ganz ab-gelaufen. | Warten Sie, bis das Programm beendet ist. |
| Der Ablaufschauch Ist geknickt. | Prüfen Sie, dass der Ablaufschauch nicht geknickt ist (siehe INSTALLATION). |
| Der Ablauf des Spūlbeckens Ist verstopft. Den Ablauf des Spūlbeckens reinigen. |
| Im Filtersieb haben sich Speisereste an-gesammelt. | Den Filter reinigen (siehe REINIGUNG DER FILTEREINHEIT). |
| Der Geschirrspū-ler ist zu laut. | Das Geschirr schlägt aneinander. Positionierenden | Sle das Geschirr korrekt (siehe KÖRBE BELADEN). |
| Es hat sich zu viel Schaum gebildet. | Das Spūlmittel wurde nicht richtig dosiert oder ist für Geschirrspüler ungezeichnet (siehe EINFÜLLEN DES SPÜLMITTELS).Starten Sie das laufende Programm durch Ausschalten des Geschirrspülers neu. Schalten Sie das Gerät wieder ein, wahren Sie ein neues Programm, drucken Sie START/Pause und schreiben Sie die Tür innerhalb von 4 Sekunden. Kein Spūlmitel zufügen. |
| Das Geschirrrspū-ler ist nicht sauber ge-WORDen. | Das Geschirr wurde nicht korrekt eingeräumt. | Positionieren Sie das Geschirr korrekt (siehe KÖRBE BELADEN). |
| Die Sprüharme können nicht frei drehen, werden durch das Geschirr blockiert. | Positionieren Sie das Geschirr korrekt (siehe KÖRBE BELADEN). |
| Das Spūlpprogramm Ist zu schwach und/oder das Spūlmitel Ist nicht für den Geschirrspüler geeignet. | Ein geelgnetes Spūlpprogramm wahren (siehe PROGRAMMTABELLE). |
| Es hat sich zu viel Schaum gebildet. | Das Spūlmittel wurde nicht richtig dosiert oder ist für Geschirrspüler ungezeichnet (siehe EINFÜLLEN DES SPÜLMITTELS). |
| Der Stöpsel des Klarspūllerbehalters wurde nicht korrekt geschlossen. | Sicherstellen, dass der Stöpsel des Klarspūlerbehalters geschlossen ist. |
| Das Filtersieb ist schmutzig oder verstopft. Die Filtereinheit reinigen (siehe REINIGUNG UND PFLEGE). |
| Fehlendes Regeneriensalz. Fullen Sie den Salzbehälter (siehe SALZBEHÄLTER BEFULLEN). |
| Der Geschir-rspūller beendet das Programm vorzeitig. | Abflusssschauch zu niedrig positioniert oder Wasser vom Abwassersystem angesaugt. | Prüfen, ob der Ablaufschauch auf der richtigen Höhe positioniert ist (siehe INSTALLATION). Prüfen, ob eine Siphonwirkung in die Hauskanalssation vorlegt, Installieren Sie bei Bedarf ein Belüftungsventil. |
| Luft in der Wasserversorgung. | Wasserzulauf auf Lecks oder sonstige Störungen mit Luftintritt prüfen. |
| Störungen... | Mögliche ursachen... Lösungen | n... |
| Der Geschirpsprüler besteht kein Wasser. Alle LEDs blinkechnell | Kein Wasser im Wassernet oder zugedeh-ter Wasserhahn. | Sicherstellen, dass Wasser im Wassernet ist oder der Wasserhahn lauft. |
| Der Zulaufschlauch ist geknickt. | Sicherstellen, dass der Zulaufschlauch nicht geknickt ist (siehe INSTALLATION), den Geschirrsprüler neu programmieren und wieder einschalten. |
| Das Slob in dem Wasserzulaufschlauch ist verstopf; Es muss gereinigt werden | Nach der Überprüfung und Reinigung, den Geschirrsprüler aus-schalten und ein neues Programm starten. |
| Geschirr ist nicht ganz trocken. | Das gewährte Programm hat keinen Trockengang. | Auf der Programmtabelle prüfen, ob das ausgewählte Programm einen Trockengang vorsieht. |
| Kein Klarspulmittel oder die Dosierung ist nicht angemessen. | Klarsprüller auffluen oder die Dosierung/higher einstellen (siehe KLARSPULERSPENDER AUFFULLLEN). |
| Geschirr besteht aus Antihaftmaterial oder aus Kunststoff. | In thisem Fall sind Wassertropfen normal (siehe EMPFEHLUNGEN). |
| Auf dem Geschirr und auf den Gläsern befinden sich Kalkablage-rungen oder ein weißber Belag. | Fehlendes Salz. Füllen Sie den Salzbehälter (siehe SALZBEHÄLTER BEFULLEN). |
| Dosierung entspricht nicht der Wasser-härte. | Die Werte erhöhen (siehe WASSERHÄRTETABELLE). |
| Deckel des Salzbehalters ist nicht richtig geschlossen. | Deckel des Salzbehalters prüfen. |
| Kein Klarspulmittel oder die Dosierung ist unzureichend. | Klarsprüler auffluen oder die Dosierung/higher einstellen. |
| Geschirr und die Gläser weisen bläliche Schat-tierungen oder blaue Streifen auf. | Klarsprüiler wurde zu hoch dosiert. Dosierung | niedriger einstellen. |
Kundenservice
Sollte die Störung nach den oben genannten Kontrollen weiterhin bestehen oder erneut auftreten, schalten Sie das Gerät aus, ziehen Sie den Netzstecker und schließen Sie den Wasserhahn. Setzen Sie sich bitte mit Ihrer Kundendienststelle in Verbindung (siehe hierzu auch das Garantieheft). Bitte halten Sie für den Anruf bei Ihrer Kundendienststelle folgende Angaben bereit:
- Beschreibung der Störung, Gerätetyp und Modell,
- die Service-Nummer, d. h. die Zahl auf dem Kundendienst-Aufkleber an der rechten Kante der Türinnenseite:
SERVICE
0000 000 0000
Technische Daten
| Produktabmes-sungen (mm) | Höhe mm 820 | | |
| Breite mm 598 | | |
| Tiefe mm 555 | | |
| Leistung | Spannung V 220/240 | | |
| Frequenz Hz 50 | | |
| Energieeffizienzklasse A | | |
| Reinigungslestungsindex 1,121 | | |
| Trocknungsleistungsindex 1,061 | | |
| Wassereinlassdruck, max. | Bar | 10 |
| Wassereinlassdruck, min. | Bar | 0,5 |
| Energieverbrauch | kWh/100 Zyklen | 54 |
| Wasserzulauf, max. Wassereinlasstemp. | °C | 60 |
| Anzahl an Maßgedecken | | 14 |
| Leistungsaufnahme bei Startzeitvorwahr | W | 4 |
| Leistungsaufnahme im Standby-Modus | W | 0,5 |
| Wasser- verbrauch | l/Zyklus | 9,5 |
| Geräuschpegel | dB(A) re 1 pW | 42 |
| Luftschallemissionsklasse | | B |
Hinweise zum Umweltschutz
Entsorgung von Verpackungsmaterialien
Das Verpackungsmaterial ist zu 100% wiederverwertbar und trägt das Recycling-Symbol. Werfen Sie das Verpackungsmaterial deshalb nicht einfach fort, sondern entsorgen Sie es gemäß den geltenden örtlichen Vorschriften.
Entsorgung von Haushaltsgeräten
Dieses Gerät wurde aus recycelbaren oder wiederverwendbaren Werkstoffen hergestellt. Entsorgen Sie das Gerät im Einklang mit den lokalen Vorschriften zur Abfallbeseitigung. Genauere Informationen zu Behandlung, Entsorgung und Recycling von elektrischen Haushaltsgeräten erhalten Sie bei Ihrer örtlichen Behörde, der Müllabfuhr oder dem Händler, bei dem Sie das Gerät gekauft haben. Dieses Gerät ist in Übereinstimmung mit der Europäischen Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte (WEEE) und den Verordnungen zur Entsorgung von Elektro- und Elektronikgeräten 2013 (in der jeweils gültigen Fassung) gekennzeichnet. Durch Ihren Beitrag zur korrekten Entsorgung dieser Produkte schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen.
Das Symbol auf dem Gerät bzw. auf dem beiliegenden Informationsmaterial weist darauf hin, dass dieses Gerät kein normaler Haushaltsabfall ist, sondern in einer Sammelstelle für Elektro- und Elektronik-Altgeräte entsorgt werden muss. Für Deutschland regelt das Elektrogesetz die Rückgabe von Elektrogeräten noch weitreichender. Altgeräte können kostenfrei im lokalen Wertstoff- oder Recyclinghof abgegeben werden.
Das Gesetz sieht weitere kostenfreie Rückgabemöglichkeiten für Elektro- und Elektronik-Altgeräte im Handel vor:
- Für Produkte, die Sie direkt bezogen haben, bieten wir die optionale Rücknahme Ihres Altgerätes bei Anlieferung des neuen Gerätes durch den Spediteur.
- Rückgabe in Elektrofachmärkten mit einer Verkaufsfläche von mindestens 400 m²
- Rückgabe in Lebensmittelmärkten mit einer Verkaufsfläche von mindestens 800 m², wenn diese regelmäßig Elektrogeräte zum Kauf anbieten.
- Rücknahmen über den Versandhandel.
Für Haushaltsgroßgeräte mit einer Kantenlänge über 25 cm gilt eine 1:1-Rücknahme – Sie können bei Neukauf ein Altgerät der gleichen Art zurückgeben. Für Kleingeräte mit einer Kantenlänge bis 25 cm besteht auch eine 0:1-Rücknahmepflicht – die Rückgabe von Geräten ist nicht an einen Neukauf gebunden.
Bitte löschen Sie personenbezogene Daten auf geräteinternen Datenträgern, bevor Sie das Gerät entsorgen. Sie sind verpflichtet, Leuchtmittel, Batterien und Akkumulatoren getrennt zu entsorgen, sofern diese zerstörungsfrei aus dem Gerät entnehmbar sind.
Energiespartipps
Das Eco-Programm eignet sich zum Reinigen von normal verschmutztem Geschirr und ist für diese Verwendung hinsichtlich des Wasser- und Stromverbrauchs das effektivste Programm zur Einhaltung der EU-Ökodesign-Rechtsvorschriften.
Das Beladen des Geschirrspülers bis zum vom Hersteller angegebenen Fassungsvermögen trägt dazu bei, Energie und Wasser zu sparen. Das manuelle Vorspülen des Geschirrs führt zu erhöhtem Wasser- und Energieverbrauch und wird nicht empfohlen. Das Spülen von Geschirr im Haushaltsgeschirrspüler verbraucht üblicherweise weniger Energie und Wasser als das Spülen von Hand, wenn der Geschirrspüler entsprechend den Herstellerangaben verwendet wird.
Installation
ACHTUNG: Im Falle eines Umzugs sollte das Gerät möglichst in vertikaler Position transportiert werden; falls erforderlich, neigen Sie das Gerät zur Rückseite hin.
Wasseranschluss
Die Anpassung der Elektro- und Wasseranlagen zur Installation des Gerätes darf nur durch Fachpersonal erfolgen.
Der Wasserzulaufschlauch und der Wasserablaufschlauch können sowohl nach rechts als auch nach links ausgerichtet werden, wodurch eine optimale Installation gewährleistet wird. Die Schläuche dürfen nicht geknickt oder von der Spülmaschine gequetscht werden.
Anschluss des Zulaufschlauchs
Das Wasser laufen lassen, bis es klar ist. - Den Zulaufschlauch fest anschließen und den Wasserhahn öffnen.
Sollte der Zulaufschlauch nicht lang genug sein, dann wenden Sie sich bitte an einen Fachhändler oder an einen autorisierten Techniker.
Der Wasserleitungsdruck muss innerhalb der in der Tabelle der technischen Daten angegebenen Werte liegen, da sonst der Geschirrspüler möglicherweise nicht richtig funktioniert.
Der Schlauch darf nicht eingeklemmt oder abgeknickt werden.
Spezifikationen für den Anschluss des Wasserzulaufschlauchs:
| Wasserversorgung kalt oder | warm (max. 60°C) |
| Wassereinlauf 3/4" | |
| Kraft des Wasserdrucks | 0,05 ÷ 1 MPa (0,5 ÷ 10 bar)7,25 - 145 psi |

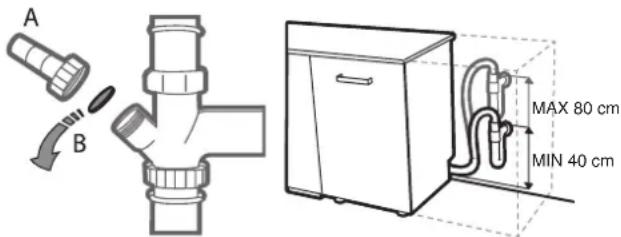

Anschluss des Ablaufschlauchs
Schließen Sie den Ablaufschlauch an eine Ablaufleitung mit Mindestdurchmesser von 2 cm an.
Der Anschluss des Ablaufschlauchs muss sich in einer Höhe von 40 bis 80 cm vom Boden oder von der Standfläche der Spülmaschine befinden.
Vor dem Anschließen des Ablaufschlauchs an den Siphon des Spülbeckens den Plastikdeckel (B) abnehmen.
Elektrischer Anschluss
WARNUNG: Der Versorgungsschlauch darf auf keinen Fall abgeschnitten werden; er enthält stromführende Teile.
Vor dem Einführen des Netzsteckers in die Steckdose ist sicherzustellen, dass:
- die Netzsteckdose geerdet ist und den gesetzlichen Bestimmungen entspricht;
- die Netzsteckdose die auf dem Typenschild (befindlich auf der Innentür) angegebene max. Leistungsaufnahme des Geräts trägt (siehe PRODUKTBESCHREIBUNG).
- die Versorgungsspannung den auf dem Typenschild (auf der Innentür) vermerkten Werten entspricht;
- die Steckdose mit dem Netzstecker kompatibel ist.
Wenn dies nicht der Fall ist, bitten Sie einen autorisierten Kundendienst, nur das zertifizierte Netzkabel durch einen korrekten Stecker für dieses Gerät zu ersetzen (siehe KUNDENDIENST).
Verwenden Sie keine Verlängerungskabel oder Mehrfachstecker oder nicht genehmigte Netzkabel mit Steckern. Der Netzstecker, das Netzkabel und die Steckdose sollen bei installiertem Gerät leicht zugänglich sein.
Das Netzkabel darf nicht gebogen oder eingeklemmt werden. Sollte das Speisekabel beschädigt sein, muss es vom Hersteller oder seiner technischen Kundendienststelle ausgetauscht werden, um Unfallrisiken vorzubeugen.
Der Hersteller übernimmt keinerlei Haftung, sollten diese Vorschriften nicht genau beachtet werden.
Aufstellen und Nivellieren
- Stellen Sie den Geschirrspüler auf einen ebenen und festen Boden. Gleichen Sie eventuelle Unregelmäßigkeiten durch Anziehen oder Losschrauben der vorderen Stellfüße aus, bis das Gerät eben ausgerichtet ist. Mit einer präzisen Nivellierung verleiht es Stabilität und vermeidet Vibrationen und Betriebsgeräusche.
- Bringen Sie vor dem Einbau des Geschirrspülers den transparenten Klebestreifen unter der Arbeitsplatte an, um sie vor eventuellem Kondenswasser zu schützen.
- Stellen Sie das Gerät so auf, dass es mit den Seitenteilen oder mit der Rückwand an den anliegenden Möbeln oder an der Wand anlehnt. Das Gerät kann auch unter einer durchlaufenden Arbeitsplatte eingebaut werden.
- Regulieren Sie den hinteren Stellfuß durch Einwirken mittels eines 8 mm-Sechskantschlüssels auf die rote Sechskantbuchse (befindlich unter der Frontseitenmitte des Geschirrspülers). Durch Drehen nach rechts wird die Höhe erhöht, durch Drehen nach links wird sie herabgesetzt.
ABMESSUNGEN UND FASSUNGSVERMÖGEN:
| Breite 598 mm | |
| Höhe 820 mm | |
| Tiefe 555 mm | |
| Fassungsvermögen 14 Maßedecke |
IKEA GARANTIE
Wie lange gilt die IKEA Garantie?
Die Garantie gilt 2 Jahre ab Kaufdatum, sofern die nationalen Rechtsvorschriften nichts anderes vorsehen. In Norwegen, Portugal und Spanien gilt die Garantie 3 Jahre ab Lieferdatum an den Kunden, sofern die nationalen Rechtsvorschriften nichts anderes vorsehen. Der Original-Kaufbeleg wird als Kaufnachweis benötigt. Wenn Kundendienstarbeiten unter Garantie durchgeführt werden, führt dies zu keiner Verlängerung des Garantiezeitraums für das Gerät.
Wer führt den Kundendienst aus?
Der IKEA-Kundendienstanbieter erbringt den Kundendienst über seine eigenen Kundendienstbetriebe oder ein autorisiertes Kundendienstpartner-Netzwerk.
Was wird von dieser Garantie gedeckt?
Die Garantie deckt Mängel des Gerätes ab, die auf fehlerhafte Konstruktion oder Materialfehler ab Kaufdatum bei IKEA zurückzuführen sind. Diese Garantie gilt nur für den Gebrauch im Haushalt. Ausnahmen werden unter der Überschrift „Was wird nicht von dieser Garantie gedeckt?“ angegeben. Innerhalb des Garantiezeitraums werden die Kosten für die Behebung des Fehlers z. B. Reparaturen, Teile, Arbeit und Fahrtspesen gedeckt, sofern das Gerät ohne besondere Aufwendungen für die Reparatur zugänglich ist. Unter diesen Bedingungen gelten die EU-Richtlinien (Nr. 99/44/EG) und die jeweiligen örtlichen Vorschriften. Ersetzte Teile gehen in das Eigentum von IKEA über.
Was unternimmt IKEA, um die Störung zu beheben?
Der von IKEA benannte Kundendienstanbieter wird das Produkt untersuchen und nach alleinigem Ermessen entscheiden, ob es durch diese Garantie gedeckt ist. Wird diese als gedeckt erachtet, wird der IKEA Kundendienstanbieter oder sein autorisierter Kundendienstpartner das defekte Produkt nach eigenem Ermessen entweder reparieren oder durch das gleiche oder ein vergleichbares Produkt ersetzen.
Was wird nicht von dieser Garantie gedeckt?
Normale Abnutzung
Vorsätzliche oder fahrlässige Beschädigung, Schäden durch Nichtbeachtung der Bedienungsanleitung, fehlerhafte Installation oder Anschluss an die falsche Spannung, Schäden durch chemische oder elektrochemische Reaktion, Rost-, Korrosions- oder Wasserschäden einschließlich, aber nicht beschränkt auf Schäden, die durch übermäßigen Kalkgehalt in der Wasserversorgung verursacht werden, Schäden, die durch ungewöhnliche Umweltbedingungen verursacht werden. - Verbrauchsmaterial einschließlich Batterien und Lampen. - Nicht funktionale Teile und Zierteile, die den normalen Gebrauch des Geräts nicht beeinträchtigen, einschließlich Kratzer und mögliche Farbunterschiede. - Unbeabsichtigte Beschädigung durch Fremdkörper oder Stoffe und Reinigung oder Verstopfungsbeseitigung an Filtern, Entwässerungsanlagen oder Reinigungsmittelfächern. - Beschädigung folgender Teile: Keramikglas, Zubehör, Geschirr- und Besteckkörbe, Zu- und Abflussrohre, Dichtungen, Lampen und Lampenabdeckungen, Blenden, Knöpfe, Gehäuse und Gehäuseteile. Es sei denn, es kann nachgewiesen werden, dass solche Schäden durch Produktionsfehler verursacht wurden. - Fälle, in denen beim Besuch eines Technikers kein Fehler festgestellt werden konnte. - Reparaturen, die nicht durch unsere benannten Kundendienstanbieter und/oder einen autorisierten Kundendienstvertragspartner ausgeführt wurden oder bei denen Nicht-Originalteile verwendet wurden. - Reparaturen, die durch fehlerhafte oder nicht den Bestimmungen entsprechende Installation verursacht werden. Die Verwendung des Geräts außerhalb einer Haushaltsumgebung, z. B. gewerbliche Nutzung. - Transportschäden. Wenn ein Kunde das Produkt nach Hause oder an eine andere Adresse transportiert, haftet IKEA nicht für Schäden, die während des Transports auftreten können. Wenn IKEA das Produkt an die Lieferadresse des Kunden liefert, dann wird eine Beschädigung des Produkts, die im Zuge dieser Lieferung auftritt, von IKEA gedeckt. - Kosten für die Erstinstallation des IKEA-Geräts. - Wenn ein IKEA-Kundendienstanbieter oder sein autorisierter
Kundendienstpartner das Gerät gemäß den Bedingungen dieser Garantie repariert oder ersetzt, wird der benannte Serviceanbieter oder sein autorisierter Kundendienstpartner das reparierte Gerät erneut installieren oder ggf. das Ersatzgerät installieren.
- Dies gilt nicht innerhalb Irlands. Der Kunde sollte sich bitte an den örtlichen IKEA-Kundendienst oder den benannten Kundendienstanbieter für weitere Informationen wenden. (nur für GB)
Diese Beschränkungen gelten nicht für fehlerfreie Arbeiten, die von einem qualifizierten Facharbeiter mit unseren Originalteilen durchgeführt werden, um das Gerät an die technischen Sicherheitsbestimmungen eines anderen EU-Landes anzupassen.
Geltung des Landesrechts
Die IKEA-Garantie bietet Ihnen spezifische gesetzliche Rechte, die alle örtlichen gesetzlichen Anforderungen abdecken oder übertreffen. Diese Bedingungen schränken jedoch in keiner Weise die in den örtlichen Rechtsvorschriften beschriebenen Verbraucherrechte ein.
Geltungsbereich
Für Geräte, die in einem EU-Land gekauft und in ein anderes EU-Land gebracht werden, werden die Dienstleistungen im Rahmen der im neuen Land üblichen Garantiebedingungen erbracht. Eine Verpflichtung zur Erbringung von Dienstleistungen im Rahmen der Garantie besteht nur, wenn das Gerät unter Einhaltung folgender Bestimmungen installiert wurde:
- die technischen Spezifikationen des Landes, in dem der Garantieanspruch geltend gemacht wird;
- der Montageanleitung und der Sicherheitshinweise in der Bedienungsanleitung.
Spezieller KUNDENDIENST für IKEA-Geräte
Bitte zögern Sie nicht, sich an den autorisierten IKEA-Kundendienst zu wenden, um:
- wenn Sie eine Serviceanfrage im Rahmen dieser Garantie stellen;
- wenn Sie Rückfragen hinsichtlich der Installation des IKEA-Gerätes in IKEA-Küchenmöbeln haben;
- wenn Sie Fragen zu den Funktionen eines IKEA-Gerätes haben. Lesen Sie die Montageanleitung und/oder die Bedienungsanleitung sorgfältig durch, bevor Sie sich an uns wenden, um die bestmögliche Unterstützung zu erhalten.
Wie erreichen Sie uns, wenn Sie unseren Service benötigen?
Die vollständige Liste aller benannten IKEA-Kundendienstanbieter sowie die zugehörigen Telefonnummern finden Sie auf der letzten Seite in diesem Handbuch.
Um Ihnen einen schnellen Service bieten zu können, empfehlen wir Ihnen, die in diesem Handbuch aufgeführten Telefonnummern zu verwenden. Ziehen Sie stets die Nummern heran, die in der Broschüre des jeweiligen Geräts aufgeführt sind, für das Sie Unterstützung benötigen. Bitte beachten Sie auch immer die IKEA-Artikelnummer (8-stelliger Code) und die 12-stellige Service-Nummer auf dem Typenschild Ihres Geräts.
BEWAHREN SIE DEN KAUFBELEG AUF!
Dieser Nachweis ist erforderlich, damit die Garantien geltend gemacht werden können. Der Kaufbeleg enthält auch den IKEA-Namen und die Artikelnummer (8-stelliger Code) für jedes Gerät, das Sie gekauft haben.
Benötigen Sie weitere Hilfe?
Für weitere Fragen, die nicht mit dem Kundendienst für Ihre Geräte in Zusammenhang stehen, wenden Sie sich bitte an das Callcenter Ihres nächstgelegenen IKEA-Stores. Wir empfehlen Ihnen, die Gerätedokumentation sorgfältig durchzulesen, bevor Sie mit uns Kontakt aufnehmen. Ersatzteile werden je nach den spezifischen Vorgaben der Verordnung für einen Zeitraum von entweder bis zu 7 oder bis zu 10 Jahren lieferbar sein.
Die Ersatzteile finden Sie unter: www.ikea.com
Inhaltsverzeichnis
5. PROGRAMM AUSWÄHLEN UND ZYKLUS STARTEN
Wählen Sie das passende Programm aus, berücksichtigen Sie dabei die Art des Geschirrs und den Verschmutzungsgrad (siehe PROGRAMMBESCHREIBUNG), indem Sie die Taste drücken.
6. START
Starten Sie den Spülzyklus, indem Sie die Taste START/Pause (Start/Pause) drücken (LED leuchtet auf) und die Tür innerhalb von 4 Sekunden schließen. Wenn das Programm startet, hören Sie einen kurzen Signalton. Wenn die Tür nicht innerhalb von 4 Sekunden geschlossen wird,
7. ENDE DES SPÜLZYKLUS
Ersatzteile können Sie hier einsehen: www.ikea.com
Inhalt
Technische Daten 231
ABMESSUNGEN UND FASSUNGSVERMÖGEN:
| Breedte 598 mm | |
| Hoogte 820 mm | |
| Diepte 555 mm | |
| Capaciteit 14 standard couverts |
IKEA-GARANTIE
Öffnungszeiten: Montag - Freitag 8.00 - 20.00
Telefonnummer: 0700 100 68
Tarif: Ortstarif
Öffnungszeiten: Montag - Freitag 8.00 - 20.00
TSCHECHISCHE REPUBLIK
Telefonnummer: 225376400
Tarif: Ortstarif
Öffnungszeiten: Montag - Freitag 8.00 - 20.00
DÄNEMARK
Telefonnummer: 70150909
Tarif: Ortstarif
Öffnungszeiten: Montag - Freitag 9.00 - 20.00
Telefonnummer: 06929993602
Tarif: Ortstarif
Öffnungszeiten: Montag - Freitag 8.00 - 20.00
Kundennummer: 2109696497
Zeit: Ortszeit
Telefonnummer: 013602771461
Tarif: Ortstarif
Öffnungszeiten: Montag - Freitag 8.00 - 20.00
POLEN
Telefonnummer: 225844203
SCHWEIZ - SUISSE - SVIZZERA
Öffnungszeiten: Montag - Freitag 8.00 - 20.00
