BEDIENUNGSANLEITUNG biOrb EARTH 125 OASE

Original-Anleitung. Die Anleitung gehört zum Gerät und muss bei Weitergabe des Geräts stets mitgegeben werden.

WARNING

▶ Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzerwartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

Inhalt

Sicherheitshinweise....3

Bestimmungsgemäße Verwendung....3

Produktbeschreibung......4

Einrichten....10

Inbetriebnahme....13

Reinigung und Wartung....15

Reparatur....17

Störungsbeseitigung....21

Technische Daten.... 22

Entsorgung 23

Garantie....24

Sicherheitshinweise

DE

Aufstellen

• Schützen Sie das Gerät vor direkter Sonnenstrahlung.
• Die Belüftungsöffnungen des Gerätes dürfen nicht abgedeckt sein.
• Für den Zugang zum Gerät muss ausreichend Platz vorhanden sein.

Elektrischer Anschluss

• Schließen Sie das Gerät nur an, wenn die elektrischen Daten von Gerät und Stromversorgung übereinstimmen.
• Verwenden Sie nur das im Lieferumfang enthaltene Netzteil.
• Schließen Sie das Gerät nur an einer vorschriftsmäßig installierten Steckdose an.
• Schützen Sie offene Stecker und Buchsen vor Feuchtigkeit.

Sicherer Betrieb

• Verwenden Sie das Gerät nicht, wenn elektrische Leitungen oder Gehäuse beschädigt sind.
• Verlegen Sie Leitungen so, dass sie vor Beschädigungen geschützt sind und dass niemand darüber fallen kann.
• Wenden Sie sich bei Problemen an den autorisierten Kundendienst oder an OASE.

Bestimmungsgemäße Verwendung

Verwenden Sie das in dieser Anleitung beschriebene Produkt ausschließlich wie folgt:

• als künstlichen Lebensraum für Pflanzen und Tiere unter Beachtung des Tierschutzes, insbesondere der artgerechten Haltung.
• Nur in Innenbereichen.
• Unter Einhaltung der technischen Daten. (→ Technische Daten)

Produktbeschreibung

Das biOrb EARTH ist ein Terrarium – ein künstlicher Lebensraum für Pflanzen und Kleinlebewesen – mit dem diverse Klimazonen nachgestellt werden können.

Die Sonne hat den größten Einfluss auf unser reales Klima. Sie erwärmt die Luft und den Boden. Aufgrund der daraus resultierenden Thermik bewegt sich die Luft, es entsteht Wind. Wenn Wasser bei warmen Temperaturen verdampft, entstehen Regenwolken. Wenn die Luft in den Regenwolken abkühlt, regnet es.

Diese Wechselbeziehungen, werden im biOrb EARTH durch das intelligente Zusammenspiel von Licht, Feuchtigkeit sowie Luft- und Bodentemperatur nachgebildet.

Bedient, konfiguriert und überwacht wird das biOrb EARTH über ein Smartphone bzw. Tablet mit der App "OASE Control" für iOS oder Android.

Wenn die Temperatur oder die Luftfeuchtigkeit im biOrb EARTH außerhalb eines vorgegebenen Bereichs liegt, können Sie sich das melden lassen – entweder als Push-Nachricht auf Ihr Smartphone bzw. Tablet oder als E-Mail.

Licht

Das von der Sonne ausgesandte und für das Leben auf der Erde unentbehrliche Strahlungsspektrum reicht vom vitaminbildenden Ultraviolett (UV) bis zum wärmenden Infrarot (IR). Dazwischen liegt das Spektrum des sichtbaren Lichts. Dieses Strahlungsspektrum reproduzieren im biOrb EARTH die folgenden Leuchten:

biOrb EARTH Sonnenlicht LED: Diese Leuchte emittiert sichtbares Licht mit einem erhöhten Blauanteil. Drei zusätzliche LEDs, welche unterschiedliche Lichtfarben emittieren, ermöglichen eine auf Pflanzen und Tiere abgestimmte Ausleuchtung.

biOrb EARTH RGB & Infrarot: Mit dem RGB-Teil der Leuchte kann eine Farbtönung des Lichtes erzeugt werden, um z. B. einen Sonnenuntergang zu simulieren. Ergänzend dazu emittiert die Leuchte eine Infrarotstrahlung.

biOrb EARTH UV-Licht: Diese Leuchte repliziert die UV-A/B-Strahlung in der Natur. UV-A stimuliert die Pigmentierung, UV-B dient einem gesunden Knochenwachstum. Falls Ihre Tiere keine direkte UV-Strahlung vertragen, berücksichtigen Sie das bei der Ausgestaltung des biOrb EARTH und der Positionierung der UV-Leuchte.

Feuchtigkeit

Über eine Ultraschall-Nebeleinheit wird die Luftfeuchtigkeit reguliert. Ergänzend kann über zwei Düsen Regen simuliert werden.

Luft- und Bodentemperatur

Durch Vermischen von Frischluft mit erwärmter oder gekühlter Umluft entsteht im biOrb EARTH ein Klima mit erwünschten Temperaturunterschieden, ähnlich wie in der Natur.

Am Boden sorgt ein Heizkabel für die gewünschte Substrattemperatur.

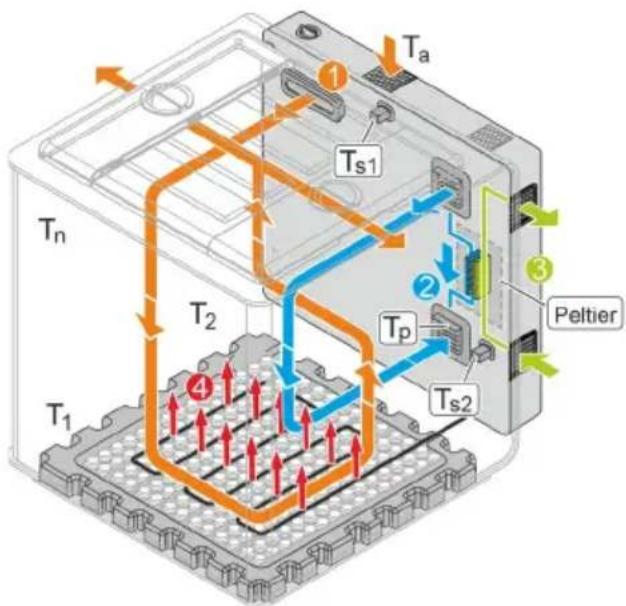

Die folgende Abbildung zeigt die möglichen Luftströmungen im biOrb EARTH und deren Auswirkungen auf die Temperaturen:

DE

①

Frischluft

Dem biOrb EARTH wird ständig Luft aus seiner Umgebung über den Nebelausgang zugeführt und über die seitlichen Abdeckungen (Flügel) wieder herausgeführt.

Damit keine Schadstoffe (Partikel, Gerüche etc.) aus der Umgebung in das biOrb EARTH gelangen, wird die Zuluft durch einen Aktivkohlefilter im Rückenteil geleitet. Damit keine Gerüche aus dem biOrb EARTH austreten, wird die Abluft über Aktivkohlefilter in den seitlichen Abdeckungen gefiltert.

②

Umluft (erwärmt oder gekühlt)

Über die App "OASE Control" kann eine Umluft-Zirkulation zugeschaltet werden, die durch ein Peltier-Element erwärmt oder gekühlt werden kann – je nach Vorgabe über die App.

③

Zu- und Abluft für das Peltier-Element

④

Bodenheizung

Eine elektrische Bodenheizung kann über die App ein- oder ausgeschaltet werden. Ist sie eingeschaltet, erwärmt sie nicht nur den Boden, sondern erzeugt aufgrund von Thermik auch eine aufsteigende Luftströmung.

T_a

Umgebungstemperatur

T_p

Durch das Peltier-Element erzeugte Temperatur. Die Kühlleistung des Peltier-Elements ist abhängig von der Umgebungstemperatur des biOrb EARTH.

T_s1, T_s2

Sensorwerte. Die von den Sensoren gemessenen Temperaturen werden in der App "OASE Control" angezeigt.

Ist-Temperatur an unterschiedlichen Stellen im biOrb EARTH.

Aufgrund der Luftströmungen weichen die Ist-Temperaturen an unterschiedlichen Stellen im biOrb EARTH von denen in der App gezeigten Sensor-Temperaturen ab.

Die Ist-Temperaturen an unterschiedlichen Stellen im biOrb EARTH können von maximal +40 °C (104 °F) bis zu 2.5 °C (36,5 °F) unter Umgebungstemperatur betragen.

Übersicht der Funktionselemente

1 Seitliche Abdeckung (Flügel) mit Futteröffnung und Kohlefilter (Abluft)

2 Mittlere Abdeckung mit 4 Leuchten

• Beim Abnehmen und Kippen der Abdeckung werden die Leuchten abgeschaltet.
  • Die Leuchten dimmen hoch und runter, wenn das biOrb EARTH 48 Stunden ohne Wasser ist.

3 Schaumstoffmatte

- Speichert die Feuchtigkeit von Regen bzw. Nebel und repliziert damit Bodenfeuchte.

4 Kapillarmatte

• Befördert die Feuchtigkeit von der Schaumstoffmatte in das darüber befindliche Substrat mit den Pflanzenwurzeln.
• Verhindert das Eindringen von Wurzeln in die Schaumstoffmatte.

5 Styroporboden mit Heizkabel (Bodenheizung)

6 Ablauf mit Ablassschlauch

• Zum Entleeren von Wasser aus dem Gerät.

7 Einfüllöffnung Flüssigkeitsreservoir für Regen und Nebel

• Wir empfehlen als Regen- und Nebelflüssigkeit biOrb Humidimist (→ Zubehör).
• Leitungswasser darf hier nicht eingefüllt werden, weil sein Kalk das Acrylglas angreift.

8 Trichter zum Befüllen des Flüssigkeitsreservoirs

9 Kohlefilter im Rückenteil (Frischluft)

10 Lautsprecher

11 Abluft Peltier-Element

12 Zuluft Peltier-Element

13 Einströmöffnung der durch das Peltier-Element gekühlten bzw. erwärmten Umluft-Zirkulation

14 Absaugöffnung der Umluft-Zirkulation

15 Taster mit LED.

• Funktionen (siehe nachfolgenden Abschnitt).
• Zum Betätigen des Tasters, Gitter der Zuluftöffnung (11) entfernen.

16 Regendüse

17

Temperatur- und Feuchtigkeitssensor

- Die App "OASE Control" zeigt die Ist-Werte der Sensoren. Aufgrund der Luftzirkulation können an anderen Stellen abweichende Werte gemessen werden.

18

Nebelausgang und Einströmöffnung der Frischluft

19

Netzteil

20

Netzkabel mit länderspezifischem Netzstecker

21

Gummistopfen

- Zum Abdichten der Gehäuseöffnungen, wenn das Rückenteil mit der Elektronik entfernt ist.

Von der LED (15) gemeldete Betriebszustände

Zustand LED		Beschreibung
Grün	Dauerlicht	biOrb EARTH ist in Betrieb und hat eine Netzwerkverbindung.
	Blinkt	biOrb EARTH ist in Betrieb und sucht nach einer Netzwerkverbindung.
Rot	Dauerlicht	biOrb EARTH startet (Boot-Phase) oder wird zurückgesetzt.
	Blinkt	Störung liegt an; möglicherweise ...• Abdeckung liegt nicht auf.• Zieltemperatur oder Zielfeuchtigkeit nicht erreicht.
Blau	Dauerlicht	biOrb EARTH ist im Auslieferungszustand und wartet auf eine Konfiguration über die App "OASE Control".
	Blinkt	Flüssigkeitsreservoir leer (→ Flüssigkeitsreservoir befüllen).
Aus		biOrb EARTH ist ausgeschaltet.

Taster-Funktionen (15)

Betätigung	Beschreibung
Kurz drücken	Meldung "Flüssigkeitsreservoir leer" zurücksetzen. (Die LED hört auf blau zu blinken.)
5 Sekunden gedrückt halten	Netzwerkverbindung zurücksetzen. Abschließend ertönt ein Signalton.
15 Sekunden gedrückt halten	biOrb EARTH und App auf Werkseinstellung zurücksetzen. Abschließend ertönen drei Signaltöne.

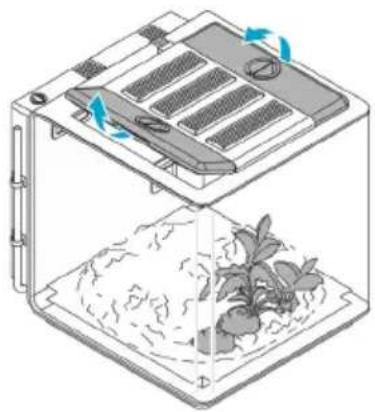

Zugang zum Gerät

1 biOrb EARTH Trichter Zum Befüllen des Flüssigkeitsreservoirs • Artikelnummer 77495

2 biOrb Humidimist Spezielles Wasser für die Regen- und Nebelfunktion. Es enthält die erforderliche Menge an Elektrolyten, um ein Verkalken der Scheiben und aller wasserführenden Komponenten zu verhindern. • 4 × 500-ml-Flasche (4 × 0,13 gal): Artikelnummer 46155 • 1 × 5-L-Kanister (1 × 1,3 gal): Artikelnummer 46156

3 biOrb EARTH Rücken- Filterset • Artikelnummer 77491

4 biOrb EARTH Futterhilfe Für die komfortable Versorgung der Bewohner mit Futter. • Artikelnummer 77492

5 biOrb EARTH Schloss-Set 2 Verriegelungen mit Vorhängeschlössern zum Sichern der seitlichen Abdeckungeneinschließlich der Futteröffnungen. • Artikelnummer 77493

6 Leuchte • biOrb EARTH Sonnenlicht LED Set: Artikelnummer 77487 • biOrb EARTH RGB & Infrarot Set: Artikelnummer 77488 • biOrb EARTH UV-Licht Set: Artikelnummer 77489

7 biOrb EARTH Flügel-Filterset • Artikelnummer 77490

Über www.oase.com können Sie eine Vielzahl unterschiedlicher Dekorationen und Bodengründen beziehen, um für Ihre Tiere einen natürlichen Lebensraum nachzubilden.

Symbole auf dem Gerät

DE

	Das Gerät entspricht der Schutzklasse II und ist geschützt durch eine doppelte oder verstärkte Isolierung.
	Das Gerät entspricht der Schutzklasse III. Betreiben Sie das Gerät darf nur mit ei-ner Sicherheitskleinspannung.
	Verwenden Sie das Gerät nur im Haus oder in trockener Umgebung.
	Entsorgen Sie das Gerät nicht mit dem normalen Hausmüll.
	Lesen Sie die Gebrauchsanleitung.

Einrichten

So gehen Sie vor:

1. Bei Bedarf Bodenheizung ändern (→ Bodenheizung umbauen).
2. Bei Bedarf Beleuchtung ändern (→ Beleuchtung umbauen).
3. biOrb EARTH aufstellen (→ Gerät aufstellen).
4. biOrb EARTH ausstatten (→ Gerät ausstatten).

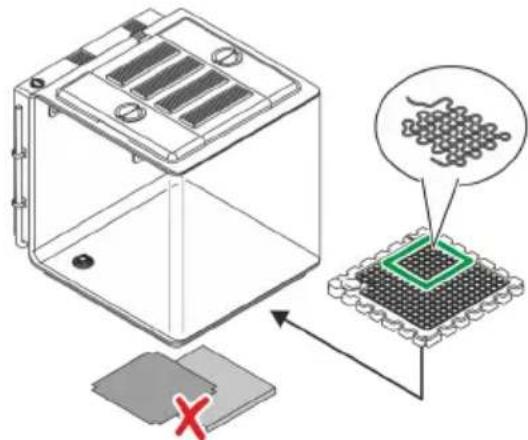

Bodenheizung umbauen

Die Bodenheizung können Sie bei Bedarf an die Bedürfnisse der Bewohner anpassen.

Moderates, tropisches Klima

Standard (Werksseitige Installation)

Wüstenähnliches Klima

• In einem moderaten oder tropischen Klima gibt es Pflanzen, die Bodenfeuchte benötigen. Deshalb sind die Kapillarmatte und die Schaumstoffmatte eingelegt.
  • Das Heizkabel erwärmt den gesamten Boden.

• In einer Wüste gibt es keine Bodenfeuchte. Deshalb sind die Kapillarmatte und die Schaumstoffmatte nicht eingelegt.

• Wir empfehlen, die Ablauföffnung z. B. mit einem ausgeschnittenen Teil der Schaumstoffmatte abzudecken, damit sie vor Verstopfung geschützt ist.
• Das Heizkabel erwärmt nur einen bestimmten Bereich des Bodens. In der Regel den Bereich, wo sich der Wüstenbewohner ausruht.

So gehen Sie vor:

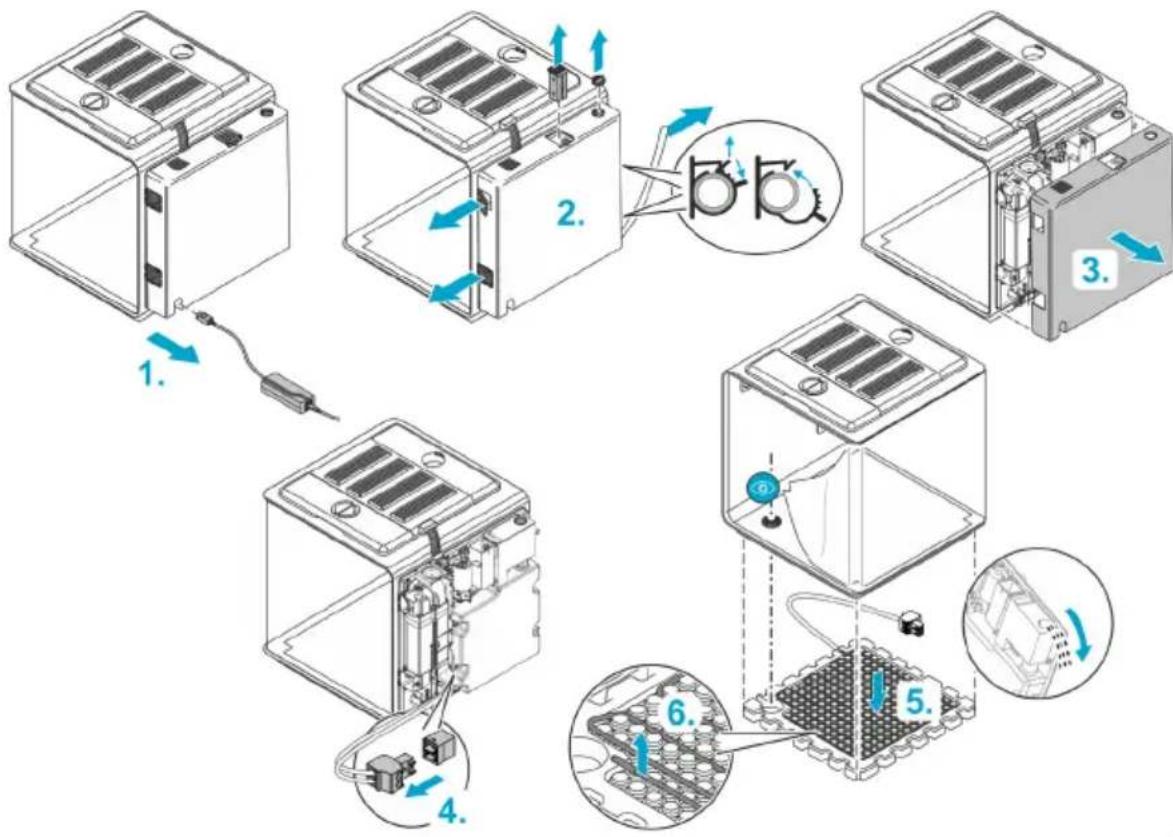

(→ Heizkabel neu verlegen oder ersetzen)

Beleuchtung umbauen

DE

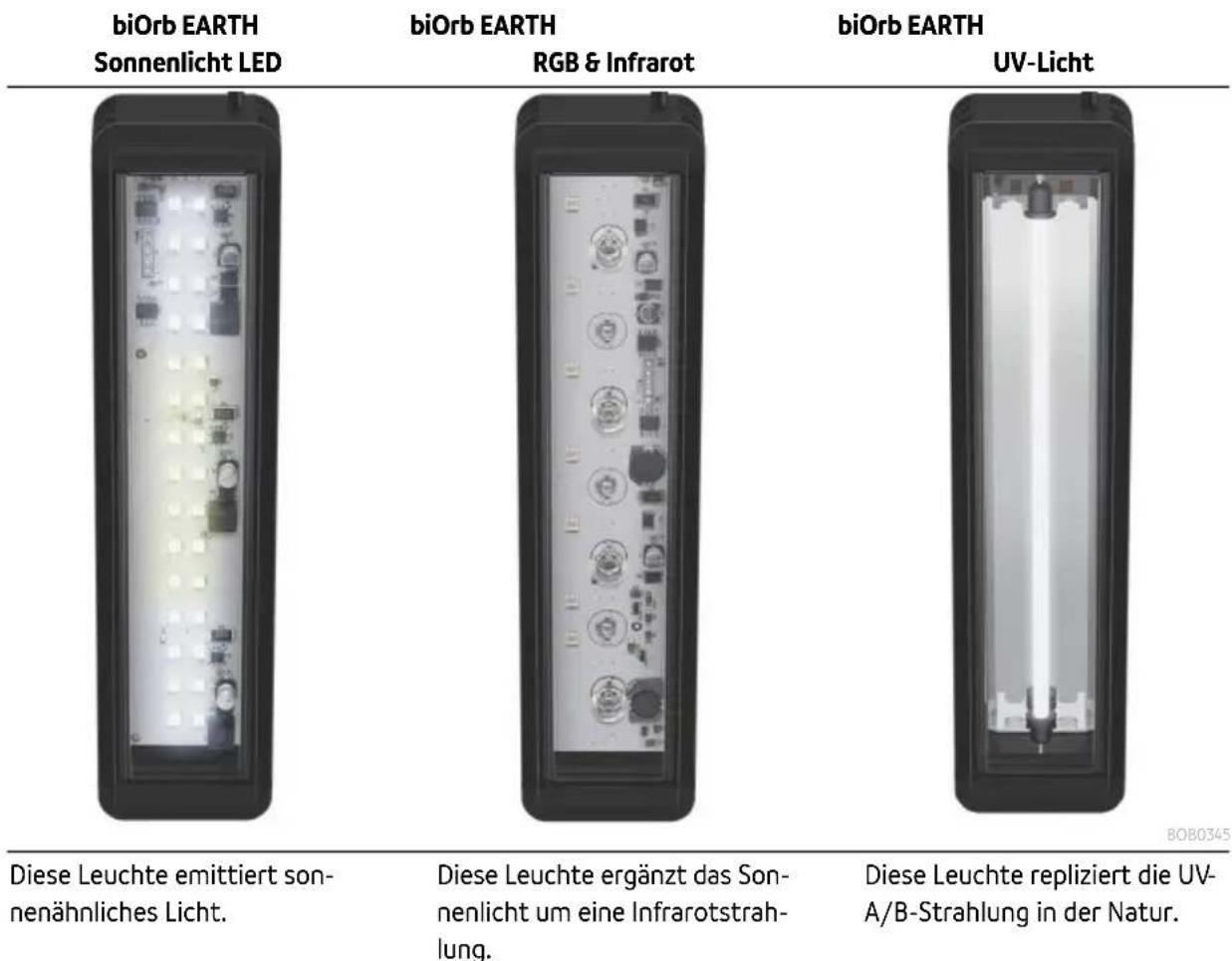

Um die Bedingungen in der Natur möglichst getreu nachzuahmen, ist das biOrb EARTH mit unterschiedlichen Leuchten ausgestattet, die individuell kombiniert und angeordnet werden können.

biOrb EARTH Sonnenlicht LED biOrb EARTH RGB & Infrarot biOrb EARTH UV-Licht Diese Leuchte emittiert son- nenähnliches Licht. Diese Leuchte ergänzt das Son- nenlicht um eine Infrarotstrah- lung. Diese Leuchte repliziert die UV- A/B-Strahlung in der Natur. BOB0345

Wir empfehlen folgende Reihenfolge (Werksseitige Installation, von hinten nach vorne):

1. Sonnenlicht LED
2. RGB & Infrarot
3. UV-Licht
4. Sonnenlicht LED

HINWEIS

Das Gerät darf nur in Betrieb genommen werden, wenn es mit 4 Leuchten bestückt ist. Andernfalls wird durch die dadurch entstehende Gehäuseöffnung das Lüftungskonzept außer Kraft gesetzt, welches für die Aufrechterhaltung gleichbleibender Temperaturen und Feuchtigkeit erforderlich ist.

So gehen Sie vor:

(→ Leuchten ersetzen)

Gerät aufstellen

Stellen Sie das biOrb EARTH auf eine ausreichend große und ausreichend tragfähige Unterlage; zum Beispiel auf einen Tisch oder einen Schrank.

HINWEIS

▶ Das Gerät vor direkter Sonnenstrahlung schützen.
▶ In unmittelbarer Nähe muss sich eine Steckdose befinden.
▶ Die Lüftungsöffnungen des Gerätes dürfen nicht abgedeckt werden.
▶ Aus den seitlichen Lüftungsöffnungen kann sehr warme Luft austreten, welche z. B. Pflanzen oder andere wärmeempfindliche Materialien schädigen kann. Stellen Sie einen ausreichenden Freiraum sicher.
▶ Für den Zugang zum Gerät muss ausreichend Platz vorhanden sein.

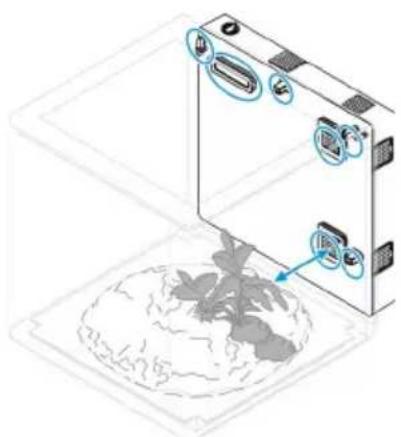

Gerät ausstatten

Verschaffen Sie sich Zugang zum Gerät und statten Sie das biOrb EARTH entsprechend Ihren Vorstellungen aus. (→ Zugang zum Gerät)

Eine Vielzahl von Dekorationen und Pflanzen finden Sie im OASE-Fachhandel oder unter www.oase.com.

HINWEIS

▶ Lüftungsgitter, Regendüsen und Sensoren dürfen von der Ausstattung nicht abgedeckt werden. (→ Übersicht der Funktionselemente)
▶ Für einen naturgetreuen Regen müssen die Regendüsen so ausgerichtet werden, dass möglichst der gesamte Raum beregnet wird.

Inbetriebnahme

DE

So gehen Sie vor:

1. Flüssigkeitsreservoir befüllen (→ Flüssigkeitsreservoir befüllen).
2. Gerät einschalten (→ Gerät einschalten).
3. "OASE Control"-App installieren (→ Gerät mit Smartphone/Tablet verbinden).
4. Falls noch nicht geschehen, über die App einen OASE-Account erstellen.
5. biOrb EARTH über App konfigurieren.

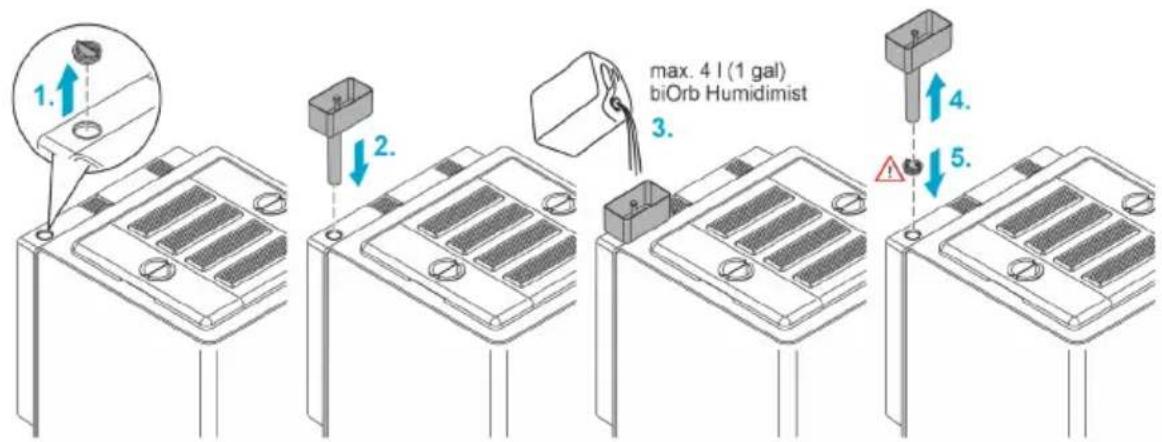

Flüssigkeitsreservoir befüllen

Für die Nebel- und Regenfunktion muss das Flüssigkeitsreservoir ausreichend gefüllt sein. Bei zu geringem Flüssigkeitsstand schaltet die Regen- und Nebelfunktion ab.

Eine blau-blinkende LED mel- det fehlende Flüssigkeit.

Nachdem das Flüssigkeitsreservoir gefüllt wurde, drücken Sie den Taster, um die Meldung zu quittieren.

App „OASE Control“

Ein Flüssigkeitsmangel wird auch über die "OASE Control"-App gemeldet und kann dort quittiert werden.

HINWEIS

Wir empfehlen, das Flüssigkeitsreservoir ausschließlich mit "biOrb Humidimist" (→ Zubehör) zu befüllen. Es verhindert ein Verkalken der Scheiben und der wasserführenden Komponenten.

1. 2. 3. 4. 5. max. 4 l (1 gal) biOrb Humidimist 3.

BOB0334

So gehen Sie vor:

1. Ziehen Sie den Deckel der Flüssigkeitsreservoir-Einfüllöffnung ab.
2. Setzen Sie den Trichter auf die Einfüllöffnung.
3. Schütten Sie biOrb Humidimist (→ Zubehör) in den Trichter. Ein Schwimmer zeigt an, wenn das Flüssigkeitsreservoir gefüllt ist (bei Erstbefüllung ca. 4 Liter (1 gal)).
4. Nehmen Sie den Trichter von der Einfüllöffnung.
5. Verschließen Sie die Einfüllöffnung mit dem Deckel.
6. Bestätigen Sie das Befüllen in der "OASE Control"-App oder über den Taster am Gerät.
   √ Die Regen- und Nebel-Funktionen sind wieder vollumfänglich verfügbar.

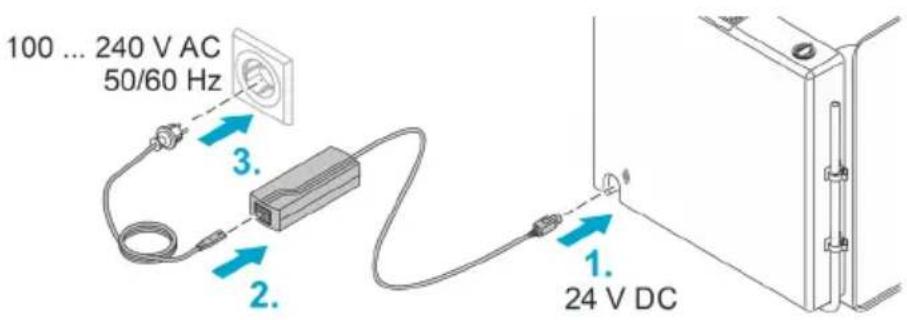

Gerät einschalten

Gerät einschalten: Netzstecker des Netzteils in die Steckdose stecken. Das Gerät schaltet sich sofort ein.

Gerät ausschalten: Netzstecker des Netzteils ziehen.

So gehen Sie vor:

100 ... 240 V AC 50/60 Hz 3. 2. 1. 24 V DC

BOB0332

Gerät mit Smartphone/Tablet verbinden

So gehen Sie vor:

2.

3.

4. 1. 2.

BOB0333

Reinigung und Wartung

DE

HINWEIS

Verwenden Sie keine aggressiven Reinigungsmittel oder chemische Lösungen. Diese Mittel können das Gehäuse beschädigen, die Funktion des Geräts beeinträchtigen und sie schaden den Tieren, Pflanzen und der Umwelt.

▶ Reinigen Sie das Gerät mit klarem Wasser und einem sauberen, weichen Tuch.
▶ Für die äußeren Flächen empfehlen wir die Hochglanzpolitur von biOrb (Artikelnr. 46033).

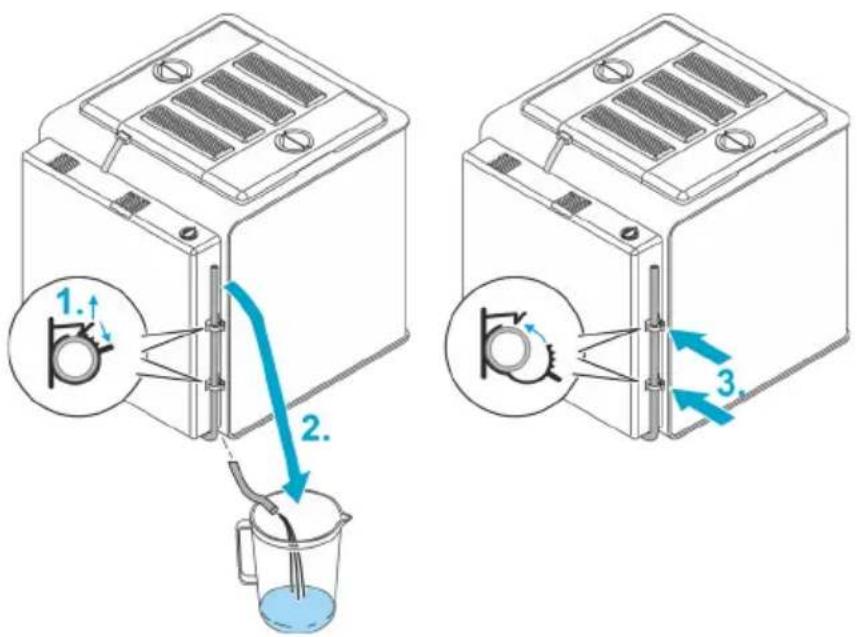

Flüssigkeit ablassen

1. Öffnen Sie die zwei Schlauchklemmen.
2. Führen Sie den Ablassschlauch in einen Auffangbehälter, der sich unterhalb des Gerätes befindet.
3. Nachdem die Flüssigkeit abgelassen ist, positionieren Sie den Schlauch wieder in den Klemmen und verschließen Sie sie.

Luftfilter ersetzen

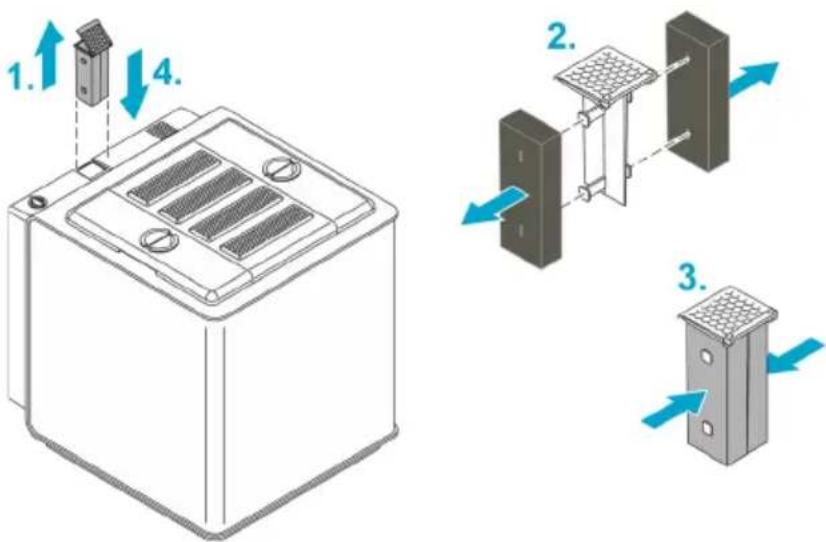

Rückenfilter ersetzen

• Wechselintervall alle 3 Monate
• biOrb EARTH Rücken- Filterset, Art.-Nr. 77491

So gehen Sie vor:

1. 2. 3.

BOB0337

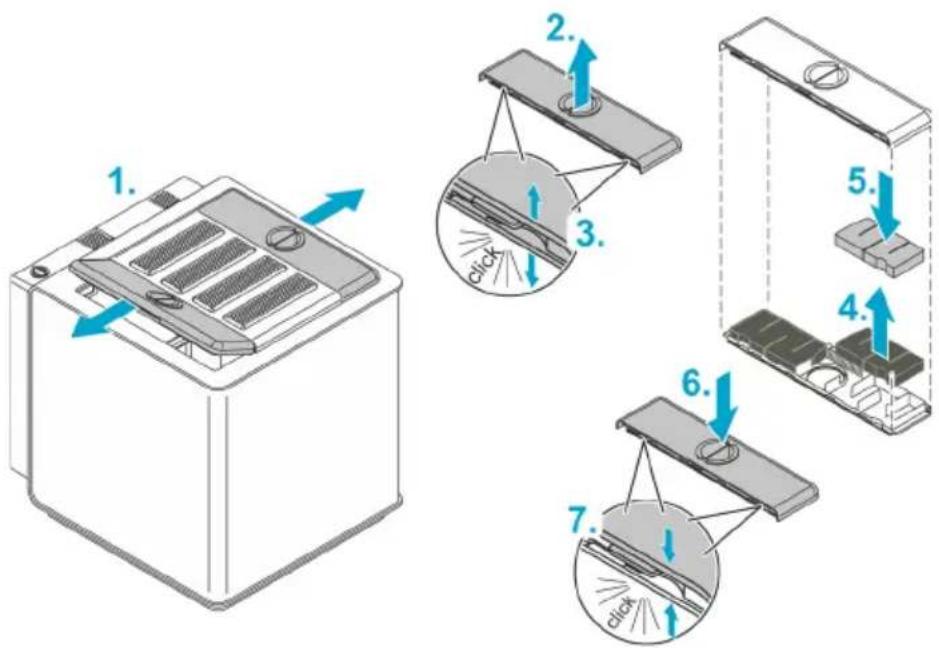

Flügelfilter ersetzen

Wechseln Sie die Filter in beiden seitlichen Abdeckungen (Flügeln).

• Wechselintervall alle 6 Monate
• biOrb EARTH Flügel-Filterset, Art.-Nr. 77490

So gehen Sie vor:

1. Ziehen Sie den Netzteilstecker.
2. Entfernen Sie ...

– den Leuchtenstecker,
– den Deckel der Einfüllöffnung,
— den Rückenfilter,
— die Gitter der Ansaug- und Abluftöffnung,
– den Ablassschlauch.

1. Ziehen Sie das Rückenteil-Gehäuse ab.
2. Ziehen Sie den Heizkabelstecker.
3. Entfernen Sie beide Regendüsen. Schieben Sie dazu an dessen Halterung den schwarzen Ring in Richtung Düse und ziehen Sie gleichzeitig die Düse nach vorne.
4. Entfernen Sie 5 Muttern mit Unterlegscheibe sowie eine Distanzhülse.
5. Ziehen Sie das Rückenteil vorsichtig und gleichmäßig ab.

Hinweis: Sollte sich Flüssigkeit im Flüssigkeitsreservoir befinden, schütten Sie es vorsichtig so über die Einfüllöffnung aus, dass kein Wasser an die Elektronik gelangt.

1. Setzen Sie die Gummistopfen aus dem Lieferumfang in die 7 Öffnungen, die durch die Abnahme des Rückenteils entstanden sind. Diese verhindern, dass Bewohner über die Öffnungen entweichen können.

2. Montieren Sie ein neues Rückenteil und bauen Sie das Gerät in umgekehrter Reihenfolge wieder zusammen.

Achten Sie beim Aufsetzen des Rückenteilgehäuses darauf, dass keine Kabel geknickt oder gequetscht werden.

1. Ziehen Sie den Netzteilstecker.
2. Ziehen Sie den Leuchtenstecker und nehmen Sie alle Abdeckungen ab.
3. Lösen Sie an der mittleren Abdeckung die 6 Schrauben.
4. Heben Sie die obere Schale der Abdeckung ab.
5. Ziehen Sie den Stecker der Leuchte, die Sie ausbauen möchten.

6. Nehmen Sie die Leuchte aus der Abdeckung.

7. Setzen Sie eine neue Leuchte ein, schließen Sie diese an und bauen Sie das Gerät in umgekehrter Reihenfolge wieder zusammen.

Heizkabel neu verlegen oder ersetzen

BOB0328

So gehen Sie vor:

1. Ziehen Sie den Netzteilstecker.
2. Entfernen Sie ...

— den Deckel der Einfüllöffnung,
- den Rückenfilter,
— die Gitter der Ansaug- und Abluftöffnung,
– den Ablaufschlauch.

1. Ziehen Sie das Rückenteil-Gehäuse ab.
2. Ziehen Sie den Heizkabelstecker.

Wir empfehlen, den folgenden Schritt zu zweit durchzuführen:

1. Kippen Sie das Gerät leicht nach vorne und entnehmen Sie den Styroporboden.

Hinweis: Wenn sich Flüssigkeit im Flüssigkeitsreservoir befindet, darf das Gerät – je nach Flüssigkeitsstand – nicht oder nur wenig (max. 45°) gekippt werden, da andernfalls Flüssigkeit auslaufen kann, welches die Elektronik zerstören könnte.

Wenn nötig, schütten Sie die Flüssigkeit vorsichtig so über die Einfüllöffnung aus, dass kein Wasser an die Elektronik gelangt.

1. Ziehen Sie das Heizkabel vom Styroporboden und verlegen Sie es neu.
2. Bauen Sie das Gerät in umgekehrter Reihenfolge wieder zusammen.

- Beachten Sie beim Einsetzen des Styroporbodens, dass er so positioniert ist, dass der Ablauf in der Aussparung am Boden liegt.

— Achten Sie beim Aufsetzen des Rückenteils darauf, dass keine Kabel geknickt oder gequetscht werden.

Störungsbeseitigung

Fehlermeldungen

Über die App werden folgende Meldungen ausgegeben, wahlweise als Push-Nachricht auf Ihr Smartphone oder als E-Mail:

Meldung	Abhilfe
Flüssigkeitsreservoir leer	Flüssigkeit nachfüllen ( Flüssigkeitsreservoir befüllen).
24 Stunden kein Wasser	Flüssigkeit nachfüllen ( Flüssigkeitsreservoir befüllen) bzw. Wasserkreislauf überprüfen.
Temperatur zu hoch/zu niedrig	Temperatur über die App kontrollieren, ggf. neu einstellen.Evtl. Bodenheizung ausschalten und/oder Umgebungstemperatur verringern.Aufgrund der Luftströmungen weichen die Ist-Temperaturen an unterschiedlichen Stellen imbiOrb EARTH von denen in der App gezeigten Sensor-Temperaturen ab. Die Ist-Temperaturen an unterschiedlichen Stellen im biOrb EARTH können von maximal +40^ (104 F) bis zu 2.5^ (36,5 F) unter Umgebungstemperatur betragen.
Luftfeuchtigkeit zu hoch/zu niedrig	Luftfeuchtigkeit und/oder Regenzeit über die App kontrollieren, ggf. neu einstellen.Falls im Bodengrund viel Flüssigkeit ist, diesen über den Ablassschlauch entwässern. ( Flüssigkeit ablassen)

Technische Daten

Netzteil

Primär	Spannung	AC V	100 ... 240
	Netzfrequenz	HZ	50/60
	Leitungslänge	m	1,5
		ft	4,9
Sekundär	Spannung	DC V	24
	Max. Leistung	W	180
	Leitungslänge	m	1,5
		ft	4,9
Schutzklasse			II

biOrb EARTH, allgemein

Versorgung	Spannung	DC V	24
	Leistung, max.	W	105
Geräusche (in einem Abstand von 80 cm)	Standard	dB	37 ... 42
	Stiller Modus	dB	34 ... 37
Schutzklasse			III
Umgebungstemperaturbereich		°C	15 ... 35
		°F	59 ... 95
Abmessungen (L × B × H)		cm	571 × 500 × 567
		in	225 × 197 × 223
Gewicht		kg	19,1
		Ibs	42,1

biOrb EARTH, WLAN

Protokoll		IEEE 802.11b/g/n
Frequenzband	GHz	2,4
Max. Sendeleistung	dBm	20
Sicherheit		WEP, WPA 2, WPA 3
DHCP		Automatisch
Max. Reichweite	m	80
	ft	262

biOrb EARTH, Klima

Luftumwälzung	Funktionselemente		Ventilatoren
Lufttemperatur(Die Angaben beziehen sich auf messbare Werte im biOrb EARTH bei einer Umgebungstemperatur von +25 °C (+77°F). Aufgrund der Luftumwälzung unterscheiden sie sich von den Sensorwerten um bis zu 10 °C (50°F.)	Funktionselement		Peltier-Element
	Heizen (max. Temp.)	°C	+40
		°F	+104
	Kühlen (min. Temp.)	°C	2,5	unter Umgebungstemperatur
		°F	36,5
	Temperaturdiff., max.	°C	10
		°F	50
Bodentemperatur	Funktionselement		Elektrisches Heizkabel
	Heizen (max. Temp.)	°C	35
	(Im Betrieb ohne Kapillar - und Schaumstoffmatte.)	°F	95
Feuchtigkeit	Funktionselemente		Ultraschall -Nebeleinheit, Regenpumpe/-düsen
	Flüssigkeitsreservoir	I	4
		gal	1

biOrb EARTH, Leuchten

Sonnenlicht LED	Lichtfarbe	K	3200 ... 7300
	Lichtstrom, gesamt	lm	650
	Energieeffizienzklasse		G
RGB & Infrarot	Lichtstrom, gesamt	lm	56
UV-Licht	Wellenlänge	nm	318 (UV -B)
	UV-B-Leistung im Abstand 0/5/10/15/20/25/30cm	W/cm^2	1940/310/119/60/35/23/15
	UV-Index im Abstand 0/5/10/15/20/25/30cm		64/9/4/2/1/0,7/0,5

Entsorgung

HINWEIS

Dieses Gerät darf nicht als Hausmüll entsorgt werden.

▶ Entsorgen Sie das Gerät über das dafür vorgesehene Rücknahmesystem.
▶ Bei Fragen wenden Sie sich an Ihr örtliches Entsorgungsunternehmen. Dort erhalten Sie Informationen über die ordnungsgemäße Entsorgung des Geräts.
▶ Machen Sie das Gerät durch Abschneiden der Kabel unbrauchbar.

Garantie

Die OASE GmbH übernimmt für dieses von Ihnen erworbene OASE-Gerät für die Laufzeit von 24 Monaten eine Garantie gemäß den nachstehend aufgeführten Bedingungen. Die Garantie besteht neben den gesetzlichen Gewährleistungspflichten des Verkäufers und lässt diese unberührt. Die gilt unbeschadet zwingender gesetzlicher Haftungsvorschriften, wie zum Beispiel nach dem Produkthaftungsgesetz, in Fällen des Vorsatzes und der groben Fahrlässigkeit, wegen Verletzung des Lebens, des Körpers oder der Gesundheit durch die OASE GmbH oder ihre Erfüllungsgehilfen.

Dauer der Garantie

Die Laufzeit der Garantie beginnt mit dem Datum des erstmaligen Kaufs des OASE-Geräts beim OASE-Fachhändler. Durch die Inanspruchnahme der Garantie oder den Weiterverkauf des OASE-Geräts wird die Laufzeit der Garantie weder verlängert noch erneuert.

Garantieleistung

Die OASE GmbH gewährt eine Garantie für die einwandfreie, dem Zweck entsprechende Funktionsfähigkeit und Brauchbarkeit des OASE-Geräts. Maßgeblich ist hierbei der Stand von Wissenschaft und Technik zum Herstellungszeitpunkt. Das OASE-Gerät muss den Fehler, der den Schaden verursacht hat, bereits zu diesem Zeitpunkt aufgewiesen haben.

Im Garantiefall behält die OASE GmbH sich vor, das OASE-Gerät unentgeltlich zu reparieren oder unentgeltlich Ersatzteile für das OASE-Gerät oder ein Ersatzgerät zu liefern. Sollte der betreffende Gerätetyp des OASE-Geräts nicht mehr hergestellt werden, behält die OASE GmbH sich vor, nach eigener Wahl ein Ersatzgerät aus dem OASE-Sortiment zu liefern, das dem beanstandeten Gerätetyp so nah wie möglich kommt.

Die Garantie gilt nur für Schäden an dem gekauften OASE-Gerät selbst. Die Erstattung von Aufwendungen für den Ein- und Ausbau und die Überprüfung, von Schadensersatzansprüchen für Schäden, die nicht am gekauften Artikel selbst aufgetreten sind, sowie Forderungen nach entgangenem Gewinn oder wegen Nutzungsausfalls sowie weitergehende Ansprüche für Schäden und Verluste gleich welcher Art, die durch das OASE-Gerät oder seinen Gebrauch verursacht wurden, sind von der Garantie ausgeschlossen.

Ausschluss der Garantie

Ausgeschlossen von der Garantie sind Schäden, die durch

• mechanische Beschädigungen durch Unfall, Fall oder Stoß, oder
• höhere Gewalt oder Naturkatastrophen, insbesondere, aber nicht abschließend bei Überschwemmungen, Bränden oder Frostschäden,
• fahrlässige oder mutwillige Zerstörung (zum Beispiel durch Abschneiden des Steckers oder Kürzen des Stromkabels), oder
• Missbrauch, unsachgemäßen oder nicht bestimmungsgemäßen Gebrauch, Einbau- und Bedienungsfehler oder mangelnde Pflege (zum Beispiel Verwendung ungeeigneter Putzmittel, unterlassene Wartung, Kalkablagerungen), Überlastung oder Nichtbeachtung der Benutzer hinweise/Gebrauchsanweisung, entstanden sind,
• durch eigene Reparaturbemühungen verschlimmert werden, sowie Schäden an
• Verschleißteilen wie zum Beispiel Leuchtmittel und Rotoren,
• zerbrechlichen Teilen, wie zum Beispiel Glas, Glühlampen, und
• Verbrauchsmaterial, wie zum Beispiel Batterien oder Filterschäume.

Bezüglich des sachgemäßen Gebrauchs verweist die OASE GmbH auf die Gebrauchsanweisung, die Bestandteil dieser Garantie ist.

Geltendmachung von Ansprüchen

Ansprüche aus der Garantie können innerhalb der Laufzeit nur gegenüber der OASE GmbH, Tecklenburger Straße 161, 48477 Hörstel, Deutschland, geltend gemacht werden. Hierfür schickt der Anspruchsteller unter Übernahme der Versandkosten und des Transportrisikos das beanstandete Gerät oder Geräteteil mit einer Kopie des Originalverkaufsbelegs des OASE-Fachhändlers, dieser Garantieurkunde sowie der schriftlichen Angabe des beanstandeten Fehlers an die OASE GmbH.

Allgemeine Vorschriften

Für diese Garantie gilt deutsches Recht unter Ausschluss des Übereinkommens der Vereinten Nationen über Verträge über den internationalen Warenkauf (CISG).

Technische gegevens 96

1. LED zonlicht
2. RGB & infrarood
3. UV-licht
4. LED zonlicht

OPMERKING

Knappfunktioner (15)

• 1 × 5-L kanister (1 × 1,3 gal): Artikelnummer 46156

3 biOrb EARTH Kolfilter baksida

EU-Konformitätserklärung

erklärt, dass das Produkt

den folgenden Richtlinien der Union entspricht:

Die vollständige EU-Konformitätserklärung ist unter der folgenden Internetadresse abrufbar:

Funkfrequenz: 2,4 GHz

Radio-frequency:

max. Reichweite: 80 m

max. range:

max. ausgestrahlte Sendeleistung: 20 dBm
