BEDIENUNGSANLEITUNG SYSPST 1500 Li HP FESTOOL

de EU-Konformitätserklärung. Wir erklären in alleiniger Verantwortung, dass dieses Produkt mit allen relevanten Anforderungen folgender EU-Richtlinien übereinstimmt, und folgende Normen oder normative Dokumente zugrunde gelegt wurden:

Unterzeichnet für und im Namen von/

* im definierten Seriennummer-Bereich (S-Nr.) von 40000000 - 49999999

in the specified serial number range (S-Nr.) from 40000000 - 49999999

Unterzeichnet für und im Namen von/

* im definierten Seriennummer-Bereich [S-Nr.] von 40000000 - 49999999

in the specified serial number range (S-Nr.) from 40000000 - 49999999

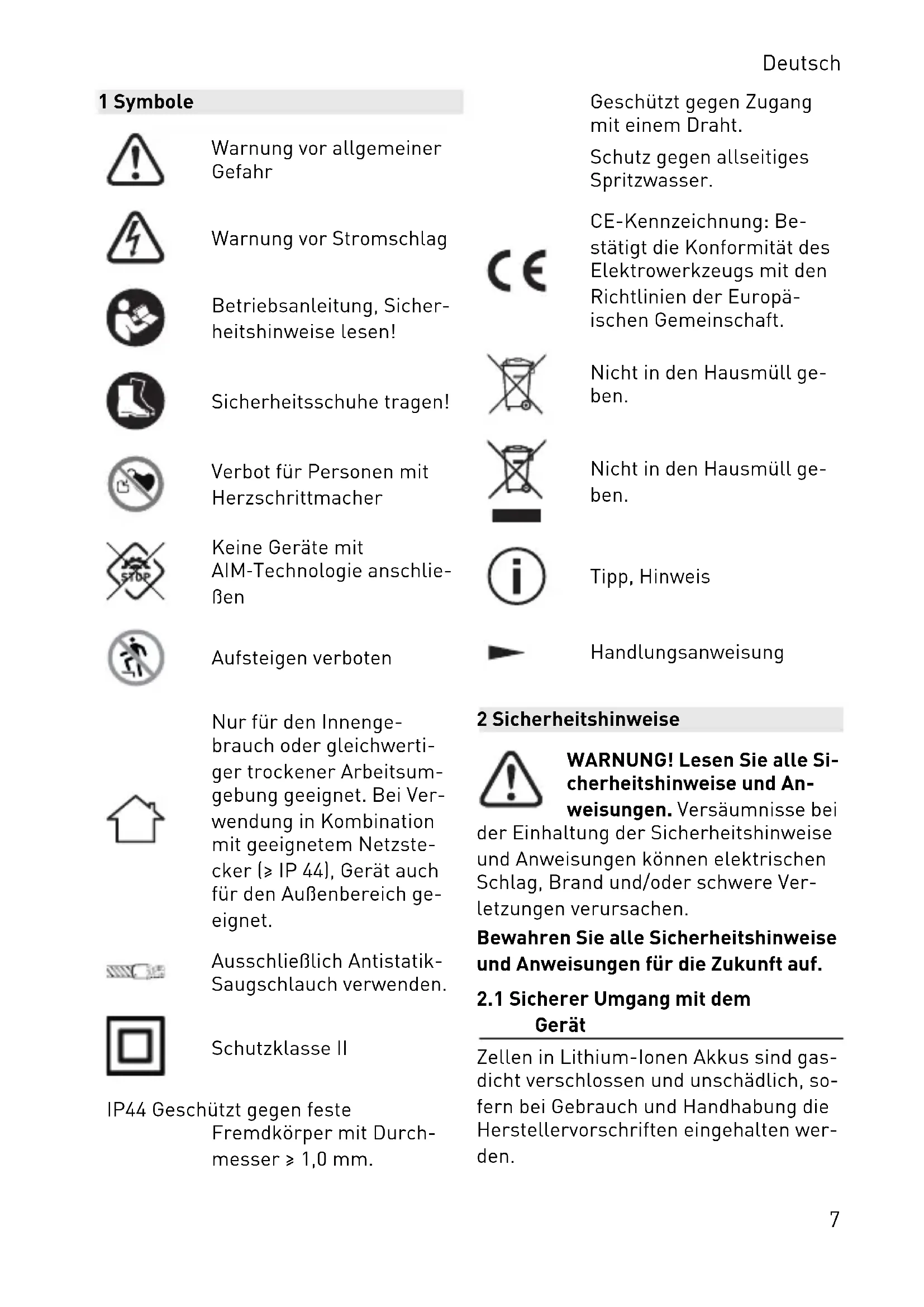

Warnung vor allgemeiner Gefahr

Warnung vor Stromschlag

Betriebsanleitung, Sicherheitshinweise lesen!

Sicherheitsschuhe tragen!

Verbot für Personen mit Herzschrittmacher

Keine Geräte mit AIM-Technologie anschlie- ßen

Aufsteigen verboten

Nur für den Innengebrauch oder gleichwertiger trockener Arbeitsumgebung geeignet. Bei Verwendung in Kombination mit geeignetem Netzstecker ( ≥ IP 44), Gerät auch für den Außenbereich geeignet.

Ausschließlich Antistatik-Saugschlauch verwenden.

Schutzklasse II

IP44 Geschützt gegen feste Fremdkörper mit Durchmesser ≥ 1,0 mm.

Geschützt gegen Zugang mit einem Draht.

Schutz gegen allseitiges Spritzwasser.

CE-Kennzeichnung: Bestätigt die Konformität des Elektrowerkzeugs mit den Richtlinien der Europäischen Gemeinschaft.

Nicht in den Hausmüll geben.

Nicht in den Hausmüll geben.

Tipp, Hinweis

Handlungsanweisung

2 Sicherheitshinweise

WARNUNG! Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei

der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.

2.1 Sicherer Umgang mit dem Gerät

Zellen in Lithium-Ionen Akkus sind gas-dicht verschlossen und unschädlich, sofern bei Gebrauch und Handhabung die Herstellervorschriften eingehalten werden.

Tragen Sie geeignete persönliche Schutzausrüstungen: Sicherheitsschuhe.

• Gerät nur in den Technischen Daten (siehe Kapitel 4) angegebenen Betriebsgrenzen betreiben.
• Gerät in regelmäßigen Abständen laden, um eine Gefährdung durch einen tiefentladenen Akku zu vermeiden.
• Gerät nicht manipulieren.
• AC-Ladeeingang [1-1] , AC-Ausgang [1-3] und DC-Ausgang kompatibel mit USB-C™ [1-6] nicht kurz-schließen.
• AC-Ladeeingang [1-1] nicht berühren.
• Anschlüsse und elektrische Kontakte nicht mit Fingern, Schmuck oder anderen metallischen Gegenständen berühren.
• Nicht in explosionsgefährdeter Umgebung lagern oder aufstellen.
• Nicht in stehendem Wasser aufstellen.
• Schutzkappe des AC-Ausgangs [1-2] während des Ladens geschlossen halten.
• Systainerdeckel [1-5] während des Betriebs und der Lagerung geschlossen halten.
• Lagerung bei hohen Temperaturen (max. 45 °C) vermeiden. Gerät fernhalten von externen Hitzequellen (z.B. lange Sonneneinstrahlung, Feuer).
• Nicht nass reinigen (insbesondere nicht mit einem Hochdruckreiniger).

• Keine Chemikalien, Kraft- und Schmierstoffe verwenden (z.B. zur Reinigung).

• Dieses Gerät darf nicht von Personen benutzt werden, die empfindlich auf einen elektrischen Schlag reagieren können (z.B. Personen mit Herzschrittmacher), da eine statische Aufladung des Geräts und der angeschlossenen Verbraucher nicht auszuschließen ist.

• Behinderte und beeinträchtigte Personen sowie Kinder dürfen dieses Gerät nicht oder nur unter Aufsicht benutzen.
• Nicht in Höhen über 2000 m über NN betreiben.
• Nicht als Tritt oder Leiter verwenden.
• Nicht als Unterlage oder provisorische Werbank verwenden.
• Nicht an einen Kran hängen.
• Gerät und Akku nicht in einem Feuer oder heißen Ofen entsorgen sowie nicht mechanisch zerkleinern oder zerschneiden, dies kann zu einer Explosion führen. Für die korrekte Entsorgung, siehe Kapitel 11.

2.2 Beschädigungen vermeiden

– Die unsachgemäße Öffnung ist un- tersagt. Insbesondere darf die Schutzabdeckung [1-12] nicht ge- öffnet (aufgeschraubt) werden. War- tung und Reparatur dürfen nur durch unterwiesenes Fachpersonal erfolgen.
- Beschädigungen durch Herunterfallen vermeiden. Für sicheren Stand auf rutschfestem Untergrund sorgen und Überstehen über Kante des Untergrunds vermeiden. Gegen Sturz absichern. In jedem Fall muss das Gerät nach Herunterfallen auf beschädigte Teile geprüft werden. Bei äußerer Beschädigung darf das Gerät nicht weiter benutzt werden.

Ab einer Sturzhöhe von 1,0 m muss der Transportmodus aktiviert werden: Transportschalter [1-13] auf "0" stellen. Zudem mit Kundenservice in Verbindung setzen (siehe Kapitel 10).

- Beschädigungen durch unbeabsichtigt auf das Gerät oder auf die Versandbox (inkl. Gerät) fallende Gegenstände vermeiden. In jedem Fall muss nach solcher Einwirkung auf beschädigte Teile geprüft werden. Bei äußerer Beschädigung oder Fehlfunktion darf das Gerät nicht weiter benutzt werden.

2.3 Wenn das Gerät beschädigt wurde

• Bei defekten Akkus kann Flüssigkeit austreten. Gerät in diesem Fall nicht mehr verwenden und ordnungsgemäß entsorgen.
• Im Fall eines Batteriebrands den Brand mit Wasser löschen. Wenn möglich, Gerät vollständig mit Wasser bedecken. Feuerwehr rufen und diese darüber informieren, dass Lithium-Ionen-Batterien brennen.
• Bei Beschädigung und unsachgemäßem Gebrauch des Akkus können Dämpfe austreten. Die Dämpfe können die Atemwege reizen. Führen Sie Frischluft zu und suchen Sie bei Beschwerden einen Arzt auf.
• Bei falscher Anwendung kann Flüssigkeit aus dem Akku austreten. Vermeiden Sie den Kontakt damit. Bei zufälligem Kontakt mit Wasser abspülen. Wenn die Flüssigkeit in die Augen kommt, nehmen Sie zusätzlich ärztliche Hilfe in Anspruch. Austretende Akkuflüssigkeit kann zu Hautreizungen oder Verbrennungen führen.

2.4 Verbraucher anschließen

• Verbraucher mit AIM-Technologie (z.B. TKS 80 EBS mit SawStop-AIM-Technologie) nicht anschließen. AIM-Technologie funktioniert nur mit Schutzleiterverbindung und geerdeter Stromquelle.
• Nicht zum Betrieb lebenserhaltender medizinischer Geräte verwenden.
• Keine Stromerzeugungsanlagen anschliessen.
• Beim seriellen oder parallelen Koppeln (z.B. mit einem Absaugmo-bil) muss jeder weitere Verbraucher mittels PRCD-Schutzadapter [1-8] angeschlossen und abgesichert werden (siehe Kapitel 6.3).
• Bei Anschluß eines Absaugmobils einen Antistatik-Saugschlauch verwenden.
• Zu jedem Zeitpunkt lokale Vorschriften zum sicheren Betrieb von elektrischen Verbrauchern einhalten, insbesondere bei Betrieb an mobilen Stromerzeugern.
• Vorzugsweise Verbraucher mit Wiederanlaufschutz verwenden.
• Keine defekten Verbraucher verwenden. Verbraucher inkl. Netzanschlussleitung müssen in technisch einwandfreiem Zustand sein.
• Im Betrieb mit angeschlossenen Verbrauchern auf sicheren Stand achten (guten Zugang zum angeschlossenen Verbraucher und ausreichend Kabellänge gewährleisten; Ladekabel und Netzanschlussleitung des Verbrauchers nicht unter Zug setzen).
• Vor Anschluss von Verbrauchern gewährleisten, dass Verbraucher ausgeschaltet sind.

Deutsch

- Angeschlossene Verbraucher nach Gebrauch stets ausschalten.

2.5 Hinweise zum Laden des Geräts

- Nur mit dem dafür vorgesehenen Ladekabel [1-11] laden.

- An Niederspannungsnetzen (120-240 V / 50 Hz) laden.

3 Bestimmungsgemäße Verwendung

SYS-PST 1500 Li HP ist vorgesehen zum Laden und Betrieb von mobilen Endge-

räten und von Elektrowerkzeugen / Verbrauchern.

SYS-PST 1500 Li HP ist nur für den In- nengebrauch oder gleichwertiger tro- ckener Arbeitsumgebung geeignet.

Bei nicht bestimmungsge- mäßem Gebrauch haftet der Benutzer.

4 Technische Daten

Batterie
Dauerleistung EU 3 680 W (16 A)
	GB 2 990 W (13 A)
Spitzenleistung (> 500 sek) 5 400 W (24 A)
Spitzenleistung (> 100 sek) 7 200 W (32 A)
Spitzenleistung (> 25 sek) 9 000 W (40 A)
Spitzenleistung 18 000 W (80 A)
Nomineller Energieinhalt 18 x 86,4 Wh
Ladedauer (abhängig von Zelltemperatur) ca. 3 Stunden bei 230 V
Akku bleibt bei vollständiger Aufladung im ausgeschalteten Zustand betriebsfähig:	> 2 Jahre

Anschlüsse
AC-Ausgang pure sine	EU (oh- ne DK)	230 V 50 Hz 16 A
	DK 230 V 50 Hz 16 A
	CH 230 V 50 Hz 16 A
	GB 230 V 50 Hz 13 A
AC-Ladeeingang 120-240 V 50-60 Hz 4 A
DC-Ausgang kompatibel mit USB-CTM	5-20 V 3 A

Allgemein
Erforderliche Ladeleistung ≥ 900 W
Betriebstemperatur -20 °C	bis 65 °C
Ladetemperatur 0 °C bis 45 °C
IP-Schutzart	IP44
(mit geschlossenen Schutzabdeckungen oder in Kombination mit Netzstecker mit gleichem oder höherem IP Rating)
Abmessungen Systainer3SYS3 M 187 (B x H x T)	396 x 296 x 187 mm
Gewicht 16,4 kg

PRCD-Schutzadapter
Nennfrequenz 50-60 Hz
Schaltleistung 3 500 W
Strombelastbarkeit 16 A

5 Geräteelemente

[1-1] AC-Ladeeingang (mit Schutz-kappe)

[1-2] Schutzkappe AC-Ausgang

[1-3] AC-Ausgang

[1-4] Tragegriff

[1-5] Systainerdeckel mit T-Loc

[1-6] DC-Ausgang kompatibel mit USB-C ^TM (mit Schutzkappe)

[1-7] Ein-/Ausschalter

[1-8] PRCD-Schutzadapter

[1-9] LED Anzeige

[1-10] T-Loc

[1-11] Ladekabel

[1-12] Schutzabdeckung

[1-13] Transportschalter

Die angegebenen Abbildungen befinden sich am Anfang der Betriebsanleitung.

6 Inbetriebnahme

6.1 Ladezustand bei Inbetriebnahme

SYS-PST 1500 Li HP ist bei Auslieferung nur gering geladen.

▶ Ladezustand prüfen (siehe Kapitel 7.1).

▶ Laden (siehe Kapitel 7.2).

6.2 Verbraucher anschliessen

▶ Systainerdeckel mit T-Loc [1-5] öffnen.
▶ Transportmodus deaktivieren: Transportschalter [1-13] auf "I" stellen.

▶ Systainerdeckel mit T-Loc [1-5] schließen.
▶ Netzanschlussleitung des Verbrauchers mit AC-Ausgang [1-3] verbinden.

6.3 Anwendung des PRCD-Schutzadapters

Kombination mit einem Verbraucher:	Kein PRCD-Schutzadapter notwendig.
Kombination mit einem Absaugmobil und einem weiteren Verbraucher:	PRCD-Schutz-adapter [1-8] nowendig.
Kombination mit einer Mehrfachsteckdose und einem Verbraucher:	Kein PRCD-Schutzadapter notwendig.
Kombination mit einer Mehrfachsteckdose und mehreren Verbrauchern:	PRCD-Schutz-adapter [1-8] für den zweiten und jeden weiteren Verbraucher notwenig.

7 Betrieb

7.1 Ladezustand prüfen

▶ Systainerdeckel mit T-Loc [1-5] öffnen.
▶ Transportmodus deaktivieren: Transportschalter [1-13] auf "I" stellen.
▶ Einschalten (siehe Kapitel 7.3).
▶ LED Anzeige [1-9] beachten (siehe Kapitel 7.4).

7.2 Laden

Nur mit mitgeliefertem Ladeka-bel [1-11] laden.

Während die SYS-PST 1500 Li HP geladen wird, ist kein gleichzeitiger Betrieb über den AC-Ausgang [1-3] möglich.

Bei Anschluss des Ladekabels im laufenden Betrieb wird der AC-Ausgang [1-3] deaktiviert.

i Mindestanforderung an Ladeleistung beachten (siehe Kapitel 4).

▶ Systainerdeckel mit T-Loc [1-5] öffnen.
▶ Transportmodus deaktivieren: Transportschalter [1-13] auf "I" stellen.
▶ Systainerdeckel mit T-Loc [1-5] schließen.
▶ Ladekabel [1-11] mit AC-Ladeeingang [1-1] und Netzsteckdose verbinden.

Ladevorgang: LEDs laufen grün von links nach rechts.

Geladen: LEDs aus.

7.3 Ein-/Ausschalten

Einschalten

▶ Ein-/Ausschalter [1-7] drücken. SYS-PST 1500 Li HP fährt hoch bzw. startet und LEDs [1-9] leuchten in Startsequenz.

Ausschalten

▶ Ein-/Ausschalter [1-7] drücken.

7.4 LED Anzeige

	LEDs aus SYS-PST 1500	Li HP ausgeschaltetodervollständig entladenodervollständig geladen mit eingestecktem La-dekabel [1-11].
	LEDs leuchten in Startsequenz	SYS-PST 1500 Li HP fährt hoch bzw. startet.
	LED 1 blinkt grün Betriebsbereit	SYS-PST 1500 Li HP fast vollständig entla-den.► Laden (siehe Kapitel 7.2).
	1 > LED < 8 leuchten grün	BetriebsbereitAnzahl dauerhaft grün leuchtender LEDs entspricht Ladezustand.
	Alle LEDs leuchten dauerhaft grün	BetriebsbereitSYS-PST 1500 Li HP ist geladen.
	1 > LED < 8 leuchten grünÜbrige LEDs laufen grün von links nach rechts	Nicht betriebsbereit, LademodusSYS-PST 1500 Li HP lädt.Anzahl grün leuchtender LEDs entspricht Ladezustand.

7.5 Fehlerbehebung

	1 > LED < 8 leuchten gelb	ÜberstromAC-Ausgang [1-3] wurde deaktiviert.► Ausschalten (siehe Kapitel 7.3).► 10 sek warten.► Einschalten (siehe Kapitel 7.3).
	1 > LED < 8 blinken gelb	Überhitzung im BetriebsmodusAC-Ausgang [1-3] wurde deaktiviert.► Ausschalten (siehe Kapitel 7.3).► Warten bis SYS-PST 1500 Li HP abgekühlt ist.► Einschalten (siehe Kapitel 7.3).► Wenn LEDs immer noch gelb blinken, wieder ausschalten (siehe Kapitel 7.3) und weiter abkühlen lassen.
	1 > LED < 8 leuchten grünund die nächste LED blinkt gelb(Anzahl grün leuchtender LEDs entspricht aktuellem Ladezustand)	Temperaturfehler im LademodusSYS-PST 1500 Li HP lädt nicht bei Temperaturen < 0 °C oder > 45 °C.► Ggf. Systainerdeckel mit T-Loc [1-5] öffnen.Ladevorgang fängt im Temperaturbereich zwischen 0 °C und 45 °C automatisch wieder an.
	1 > LED < 8 blinken rot	Systemfehler► Ausschalten (siehe Kapitel 7.3).► Verbraucher ausstecken.► Ladekabel [1-11] entfernen und ver-stauen.SYS-PST 1500 Li HP wieder starten:► Einschalten (siehe Kapitel 7.3).Wenn die LEDs in Startsequenz leuchten ist der Systemfehler behoben.Wenn die LEDs weiterhin rot blinken:► Ausschalten (siehe Kapitel 7.3).► Transportmodus aktivieren: Transport-schalter [1-13] auf "0" stellen.► An den Hersteller oder Servicewerkstätte wenden (siehe Kapitel 10).
Keine Fehleranzeige und Verbraucher kann nicht betrieben werden► Sicherstellen, dass Transportmodus deaktiviert ist: Transportschalter [1-13] auf "I" stellen.► Sicherstellen, dass Ein-/Ausschalter [1-7] eingeschaltet ist (siehe Kapitel 7.3) und LED Anzeige [1-9] grün leuchtet.Blinkt linke LED 1 grün, ist SYS-PST 1500 Li HP fast vollständig entladen► SYS-PST 1500 Li HP laden (siehe Kapitel 7.2).► Erneut versuchen SYS-PST 1500 Li HP zu betreiben.► Wenn kein Verbraucher betrieben werden kann, an Hersteller oder Servicewerkstätte wenden (siehe Kapitel 10).
SYS-PST 1500 Li HP lädt nicht► Sicherstellen, dass Transportmodus deaktiviert ist: Transportschalter [1-13] auf "I" stellen.► Ladekabel [1-11] mit AC-Ladeeingang [1-1] und Netzsteckdose verbinden.► Wenn SYS-PST 1500 Li HP dennoch nicht lädt, an Hersteller oder Servicewerkstätte wenden (siehe Kapitel 10).

8 Lagerung

▶ Verbraucher ausstecken.
▶ Ladekabel [1-11] entfernen und in SYS-PST 1500 Li HP verstauen.
▶ Transportmodus aktivieren: Transportschalter [1-13] auf "0" stellen.
▶ Systainerdeckel mit T-Loc [1-5] schließen.
▶ Schutzkappe des AC-Ladeein-gangs [1-1], des AC-Ausgangs [1-2] und des DC-Ausgangs kompatibel mit USB-C™ [1-6] schließen.
- Nicht über längere Zeit im entlade- nen Zustand lagern. Dies könnte zur Tiefenentladung führen und eine Wiederinbetriebnahme durch den Hersteller erfordern.
- Mindestens alle 3 Monate Ladezustand prüfen und bei Bedarf aufladen.

In einer Umgebung mit geringer Luftfeuchtigkeit und bei Temperaturen zwischen 0 °C und 23 °C lagern.

9 Transport

Die enthaltenen Li-Ion Akkus unterliegen den Anforderungen des Gefahrgutrechts. Der Benutzer muss sich vor dem Transport über die örtlichen Vorschriften informieren. Beim Versand durch Dritte (z.B.: Lufttransport oder Spedition) sind besondere Anforderungen zu beachten. Hier muss bei der Vorbereitung des Versandstückes ein Gefahrgut-Experte hinzugezogen werden. Das Gerät nur versenden, wenn der Akku unbeschädigt ist. Beim Versand die örtlichen Vorschriften beachten. Beachten Sie eventuelle weiterführende nationale Vorschriften.

▶ Verbraucher ausstecken.

Deutsch

▶ Ladekabel [1-11] entfernen.
▶ Systainerdeckel mit T-Loc [1-5] öffnen.
▶ Transportmodus aktivieren: Transportschalter [1-13] auf "0" stellen.

Module sind elektrisch voneinander getrennt.

▶ Ladekabel [1-11]
in SYS-PST 1500 Li HP verstauen.
▶ Systainerdeckel mit T-Loc [1-5] schließen.
▶ SYS-PST 1500 Li HP ausschließlich mit dem Tragegriff [1-4] transportieren.

Die SYS-PST 1500 Li HP kann ohne weitere Auflagen auf der Straße transportiert werden.

10 Wartung und Pflege

WARNUNG

Verletzungsgefahr, Stromschlag

▶ Vor allen Wartungs- und Pflegearbeiten stets das Ladekabel aus der Steckdose ziehen und die Verbraucher entfernen!
▶ Alle Wartungs- und Reparaturarbeiten, die ein Öffnen des Gehäuses erfordern, dürfen nur von einer autorisierten Kundendienstwerkstatt durchgeführt werden.

Kundendienst und Reparatur nur durch Hersteller oder durch Servicewerkstätten. Nächstgelegene Adresse unter:

www.festool.de/service

Nur original Festool Er- satzteile verwenden! Be- stell-Nr. unter:

www.festool.de/service

▶ SYS-PST 1500 Li HP innen und außen durch Absaugen und Abwischen mit trockenem Tuch reinigen.

11 Umwelt

Vor dem Entsorgen

Nur durch qualifizierte Fachkraft: integrierten Akku aus dem Gerät entfernen! Dazu Gehäuseteile auseinanderschrauben und Akku entnehmen.

Gerät nicht in den Hausmüll werfen!

Geräte, Zubehör und Verpackungen einer umweltgerechten Wiederverwertung zuführen. Geltende nationale Vorschriften beachten.

Nur EU: Gemäß EU-Richtlinien zu Elektro- und Elektronik-Altgeräten sowie Batterien und Akkumulatoren und deren Umsetzung in nationales Recht müssen defekte oder verbrauchte Elektrogeräte, Batterien und Akkus getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden.

Dieses Gerät ist mit dem Symbol für die getrennte Sammlung von Elektro- und

Elektronik-Altgeräten (WEEE) gekennzeichnet. Das bedeutet, dass dieses Gerät gemäß der europäischen Richtlinie 2012/19/EU recycelt oder zerlegt werden muss, um die Auswirkungen auf die Umwelt zu verringern. Beim Kauf eines neuen Elektro- oder Elektronikgeräts kann dieses Gerät wahlweise bei den autorisierten Rücknahmestellen oder dem Fachhändler abgeben werden.

Verbrauchte oder defekte Akkus nur entladen, gegen Kurzschluss gesichert (z.B. durch das Isolieren der Pole mit Klebestreifen) und vom Altgerät ge-

trennt bei den Rücknahmestellen zurückgeben (geltende Vorschriften beachten).

Akkus werden so einem geordneten Recycling zugeführt.

Informationen zur REACH:

www.festool.com/reach

12 Allgemeine Hinweise

12.1 Prüfprotokoll Betreiberprüfung

Vorgehen und Prüfprotokoll zur elektrischen Prüfung kann auf der Homepage von Festool heruntergeladen werden.:

www.festool.de
