РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ SYSPST 1500 Li HP FESTOOL

bg EC декларация за съответствие. Ние

заявяваме на собствена отговорност, че настоящият продукт съответства на всички релевантни изисквания на следните Директиви на ЕС и следните стандарти и нормативни документи са взети под внимание:

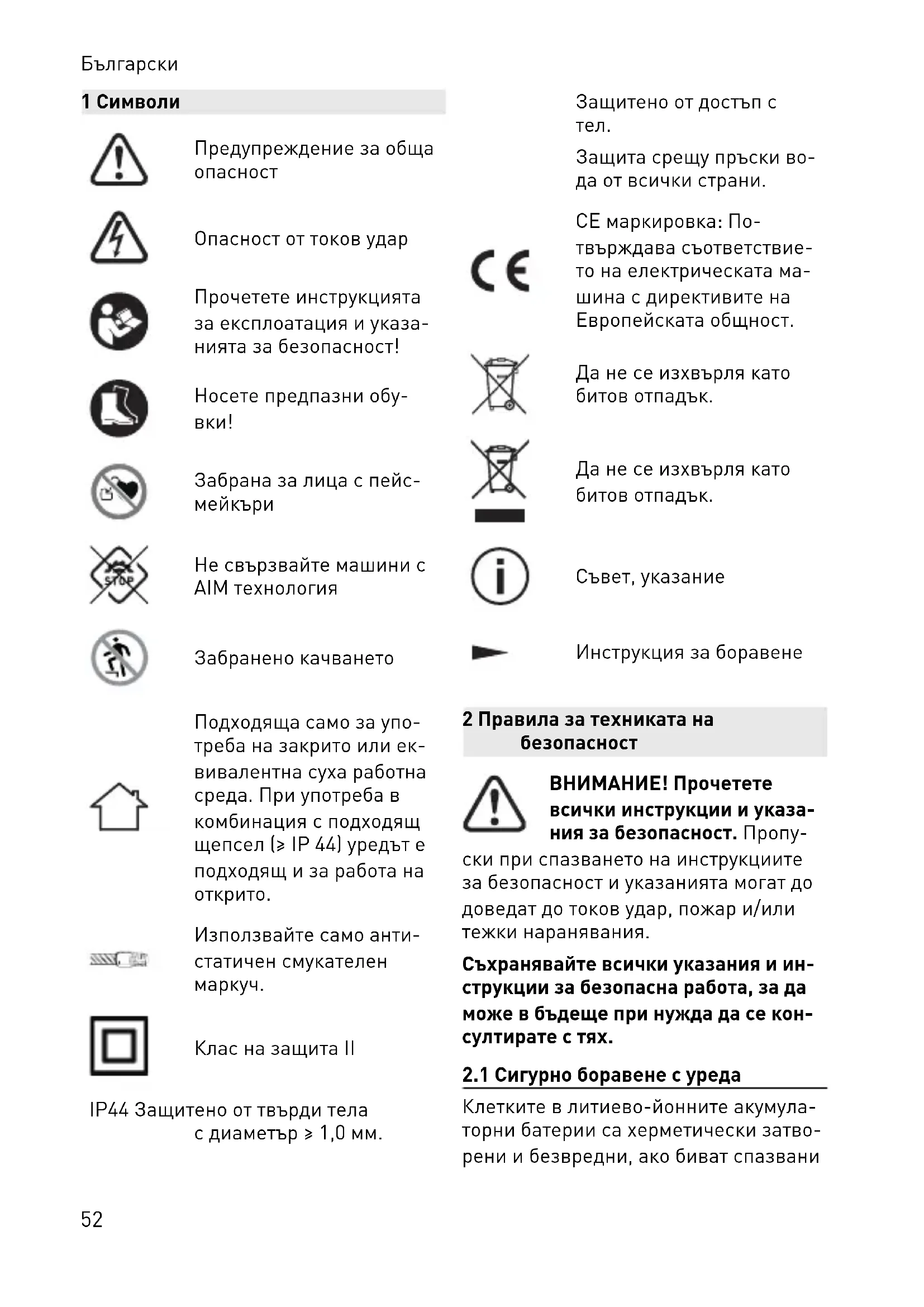

Опасност от токов удар

Прочетете инструкцията за експлоатация и указанията за безопасност!

Носете предпазни обу- вки!

Забрана за лица с пейс- мейкъри

Не свързвайте машини с AIM технология

Забранено качването

Подходяща само за употреба на закрито или еквивалентна суха работна среда. При употреба в комбинация с подходящ щепсел (» IP 44) уредът е подходящ и за работа на открито.

Използвайте само анти- статичен смукателен маркуч.

Клас на защита II

IP44 Защитено от твърди тела с диаметър ≥ 1,0 мм.

Защитено от достъп с тел.

Защита срещу пръски во- да от всички страни.

СЕ маркировка: По- твърждава съответствие- то на електрическата ма- шина с директивите на Европейската общност.

Да не се изхвърля като битов отпадък.

Да не се изхвърля като битов отпадък.

Съвет, указание

Инструкция за боравене

2 Правила за техниката на безопасност

ВНИМАНИЕ! Прочетете всички инструкции и указа- ния за безопасност. Пропу-

ски при спазването на инструкциите за безопасност и указанията могат до доведат до токов удар, пожар и/или тежки наранявания.

Съхранявайте всички указания и инструкции за безопасна работа, за да може в бъдеще при нужда да се консултирате с тях.

2.1 Сигурно боравене с уреда

Клетките в литиево-йонните акумулаторни батерии са херметически затворени и безвредни, ако биват спазвани

разпоредбите на производителя за употреба и боравене.

-Носете подходящи лични защит- ни оборудования: Предпазни обу- вки.

– Използвайте уреда само в посочените в техническите данни (вж. глава 4) работни граници.
– Зареждайте уреда на редовни интервали от време, за да избегнете риска от дълбоко изтощаване на акумулаторната батерия.
– Не манипулирайте уреда.
– АС Зарядният вход [1-1], АС изходът [1-3] и DC изходът, който е съвместим с USB-C™ [1-6] да не се закъсяват.
– Не докосвайте АС зарядния вход [1-1].
– Не докосвайте присъединяванията и електрическите контакти с пръсти, бижута или други метални предмети.
– Да не се съхранява или монтира в експлозивоопасна среда.
– Не поставяйте в нетечаща вода.
– Дръжте затворен предпазния капак на АС изхода [1-2] по време на зареждането.
– Дръжте затворен капака на систейнера [1-5] по време на работа и съхраняване.
– Избягвайте съхраняване при ви- соки температури (макс. 45 °C). Дръжте уреда далеч от външни из- точници на топлина (напр. дълго излагане на слънчеви лъчи, огън).
– Не извършвайте мокро почистване (по-специално не по- чиствайте с водоструйка).

– Не използвайте химикали, горива и смазки (напр. за почистване).
– Този уред не бива да се използва от лица, които могат да реагират чувствително към електрически удар (напр. лица с пейсмейкъри), тъй като не може да се изключи статичен заряд на уреда и на свързаните консуматори.
– Хората с увреждания и децата не бива да използват уреда или трябва да го използват само под надзор.
– Да не се използва на надморска височина над 2000 м.
– Не използвайте като стъпенка или стълба.
– Да не се използва като подложка или временна работна маса.
– Да не се закача на кран.
– Не изхвърляйте уреда и акумулаторната батерия в огън или гореща пещ, както и не го раздробявайте или режете механично, то-ва може да доведе до експлозия. За правилното изхвърляне вж. глава 11.

2.2 Избягвайте повреди

– Неправилното отваряне се забранява. По-специално не бива да се отваря (развива) защитният капак [1-12]. Поддръжката и ремонтът могат да се извършват само от обучен специализиран персонал.
– Избягвайте повреди от падане. Осигурете сигурна позиция върху устойчива на хлъзгане основа и избягвайте показване над ръба на основата. Осигурете срещу падане. При всички положения уредът след падане трябва да се проверява за повредени части. При вън-

Български

шна повреда уредът не бива да се използва. При височина на падане над 1,0 м трябва да се активира транспортният режим: Поставете транспортния превключвател [1-13] на "0". Освен това се свържете с клиентската служба (вж. глава 10).

– Избягвайте повреждания от не- волно падащи върху уреда или върху кутията за изпращане (вкл. uredа) предмети. При всички по- ложения след такова въздействие трябва да се проверява за повре- дени части. При външна повреда или неправилно функциониране uredът не бива да се използва.

2.3 Ако уредът е бил повреден

– При дефектни акумулаторни бате- рии може да изтече течност. В та- къв случай не използвайте повече uredа и го изхвърлете според предписанията.
– В случай на пожар на акумулатор-на батерия гасете с вода. Ако е възможно, покрийте уреда изцяло с вода. Обадете се на пожарната и я информирайте за това, че горят литиево-йонни акумулаторни батерии.
– При повреда и неправилна употреба на акумулаторната батерия могат да излязат пари. Димът може да раздразни дихателните пътища. Проветрете помещението и при поява на оплаквания потърсете лекар.
– При неправилна употреба от аку- мулаторната батерия може да из- тече течност. Избягвайте контакт с нея. При случаен контакт с нея изплакнете с вода. При попадане на течността в очите се консулти-

райте с лекар. Изтекла течност от акумулаторната батерия може да причини възпаления на кожата или изгаряния.

2.4 Свързване на консуматори

– Не свързвайте консуматори с AIM технология (напр. TKS 80 EBS със SawStop AIM технология). AIM технологията функционира само със свързване със защитен кабел и за- земен източник на електричество.
– Да не се използва за работа на съдържащи лазер медицински уреди.
– Не свързвайте инсталации за ге- нериране на ток.
– При серийно или паралелно сдвояване (напр. с мобилна пра- хосмукачка) всеки следващ консу- матор трябва да е свързан и обе- зопасен посредством PRCD защи- тен адаптер [1-8] (вж. глава 6.3).
– При присъединяване на мобилна прахосмукачка използвайте анти-статичен маркуч.
– Винаги спазвайте локалните предписания за сигурна експлоа- тация на електрически консума- тори, по-специално при работа по мобилни електрогенератори.
– За предпочитане използвайте консуматор със защита от повторен пуск.
– Не използвайте дефектни консуматори. Консуматорът и мрежовият кабел трябва да са в технически безупречно състояние.
– При работа със свързани консуматори следете за сигурното положение (осигурете добър достъп до свързания консуматор и достатъчна дължина на кабела; не

– Преди присъединяване на консуматори гарантирайте, че консуматорът е изключен.
– Винаги изключвайте свързаните консуматори след употреба.

2.5 Указания за зареждане на уреда

– Зареждайте само с предвидения за целта заряден кабел [1-11].
– Зареждане към мрежи с ниско на- прежение (120-240 В / 50 Хц).

3 Използване по предназначение

SYS-PST 1500 Li HP е предвиден за зареждане и експлоатация на мобилни крайни устройства и електрически инструменти / консуматори.

SYS-PST 1500 Li HP подходащо само за употреба на закрито или еквивалентна суха работна среда.

При употреба не по предназначение вина носи използващия.

4 Технически данни

Батерия
Трайна мощност ЕС 3680 Вт (16 А)
	GB 2990 Вт (13 А)
Пикова мощност (> 500 сек) 5400 Вт (24 А)
Пикова мощност (> 100 сек) 7200 Вт (32 А)
Пикова мощност (> 25 сек) 9000 Вт (40 А)
Пикова мощност 18000 Вт (80 А)
Номинално съдържание на енергия 18 x 86,4 Втч
Времетраене зареждане (в зависимост от температурата на клетката)	ок. 3 часа при 230 В
При пълно зареждане акумулаторната батерия остава в готовност за експлоатация в изключено състояние:	> 2 години

Присъединяване
AC вход за зареждане 120 – 240 В 50 – 60 Хц 4 А
DC изход съвместим с USB-CTM	5 – 20 В 3 А

Общи положения
Необходима зарядна мощност ≥ 900 Вт
Работна температура -20 °C	до 65 °C
Температура на зареждане 0 °C до 45 °C
IP клас на защита(със затворени защитни капаци или в комбинация с щепсел със същия или по-висок IP рейтинг)	IP44
Размери систейнер ^3 SYS3 M 187 (Ш x В x Д)	396 x 296 x 187 мм
Тегло 16,4 кг

PRCD защитен адаптер

Номинална честота 50 – 60 Хц

Превключваема мощност 3 500 Вт

Допустимо токово натоварване 16 А

5 Елементи на уреда

[1-1]	AC вход за зареждане (с предпазен капак)
[1-2]	Предпазен капак на АС изхода
[1-3]	АС изход
[1-4]	Дръжка за носене
[1-5]	Капак на систейнера с Т-Loc
[1-6]	DC изход съвместим с USB-C ^TM (със защитен капак)
[1-7]	Пусков ключ вкл./изкл.
[1-8]	PRCD защитен адаптер
[1-9]	Светодиодна индикация
[1-10]	Т-Loc
[1-11]	Заряден кабел

[1-12]	Защитен капак
[1-13]	Транспортен превключвател

Позованите изображения се намират в началото на указанието за употреба.

6.1 Състояние на зареждане след въвеждане в експлоатация

SYS-PST 1500 Li HP е само леко заре- ден при доставката.

▶ Проверете състоянието на заре- ждане (вж. глава 7.1).
▶ Заредете (вж. глава 7.2).

6.2 Свързване на консуматора

▶ Отворете капака на систейнера с T-Loc [1-5].
▶ Деактивиране на транспортен режим: Поставете транспортния превключвател [1-13] на "I".

▶ Затворете капака на систейнера с T-Loc [1-5].
▶ Свържете електрическия кабел на консуматора с АС изхода [1-3].

Комбинация с консуматор:	Не е необходим PRCD защитен адаптер.
Комбинация с мобилна пра-хосмукачка и още един консу-матор:	Необходим е PRCD защитен адаптер [1-8].
Комбинация с разклонител и с един консума-тор:	Не е необходим PRCD защитен адаптер.
Комбинация с разклонител и с няколко консу-матора:	Необходим е PRCD защитен адаптер [1-8] за втория и всеки следващ консу-матор.

7 Работа

7.1 Проверка на състоянието на зареждане

▶ Отворете капака на систейнера с T-Loc [1-5].
▶ Деактивиране на транспортен режим: Поставете транспортния превключвател [1-13] на "I".
▶ Включете (вж. глава 7.3).
▶ Спазвайте светодиодната индикация [1-9] (вижте глава 7.4).

7.2 Зареждане

① Докато SYS-PST 1500 Li HP се зарежда, не е възможна едно-временна работа през АС изхода [1-3].

i При свързване на зарядния кабел в режим на работа АС изходът [1-3] се деактивира.

Спазвайте минималното изиск- ване за зарядната мощност (вж. глава 4).

▶ Отворете капака на систейнера с T-Loc [1-5].
▶ Деактивиране на транспортен режим: Поставете транспортния превключвател [1-13] на "I".
▶ Затворете капака на систейнера с T-Loc [1-5].
▶ Свържете зарядния кабел [1-11] със АС зарядния вход [1-1] и мрежовия контакт.

Процес на зареждане: Светодиодите стават зелени отляво надясно.

Заредено: Светодиодите угасват.

7.3 Включване/изключване

Включване

▶ Натиснете бутона за вкл./изкл. [1-7].
SYS-PST 1500 Li HP зарежда, респ. стартира и светодиодите [1-9] светят в стартова последователност.

Изключване

▶ Натиснете бутона за вкл./изкл. [1-7].

7.4 Светодиодна индикация

	Светодиодите угас-ват	SYS-PST 1500 Li HP е изключенилинапълно зареденилинапълно зареден с вкаран заряден ка-бел [1-11].
	Светодиодите свет-ят в стартова после-дователност	SYS-PST 1500 Li HP зарежда, респ. стар-тира.
	Светодиод 1 мига в зелено	Готов за работаSYS-PST 1500 Li HP почти напълно изто-щен.► Заредете (вж. глава 7.2).
	1 > светодиоди < 8 светят в зелено	Готов за работаБроят на постоянно свeteщите в зелено светодиоди отговаря на състоянието на зареждане.
	Всички светодиоди светят трайно в зе-лено	Готов за работаSYS-PST 1500 Li HP е зареден.
	1 > светодиоди < 8 светят в зелено	Не е готов за работа, режим на зарежда-не

Останалите светодиоди стават зелени отляво надясно

SYS-PST 1500 Li HP зарежда.Броят на свeteщите в зелено светодиоди отговаря на състоянието на зареждане.

7.5 Отстраняване на неизправности

	1 > светодиоди < 8светят в жълто	Превишен токАС изходът [1-3] е бил дезактивиран.► Изключете (вж. глава 7.3).► Изчакайте 10 сек.► Включете (вж. глава 7.3).
	1 > светодиоди < 8мигат в жълто	Прегряване в работен режимАС изходът [1-3] е бил дезактивиран.► Изключете (вж. глава 7.3).► Изчакайте, докато SYS-PST 1500 Li HPсе охлади.► Включете (вж. глава 7.3).► Ако светодиодите още мигат в жълто,изключете отново (вж. глава 7.3) и оста-вете да се охлади още.
	1 > светодиоди < 8светят в зеленои следващият све-тодиод мига в жълто(Броят на светещитев зелено светодио-ди отговаря на теку-щото състояние назареждане)	Температурна грешка в режим на заре-жданеSYS-PST 1500 Li HP не зарежда при тем-ператури < 0 °C или > 45 °C.► При нужда отворете капака на систей-нера с T-Loc [1-5].Процесът на зареждане започва авто-тично отново в температурния диапазонмежду 0 °C и 45 °C.
	1 > светодиоди < 8мигат в червено	Системна грешка► Изключете (вж. глава 7.3).► Изкарайте консуматора.► Отстранете и съхранете зарядния ка-бел [1-11].SYS-PST 1500 Li HP повторно стартиране:► Включете (вж. глава 7.3).Ако светодиодите светят в стартова последователност, системната грешка е преодоляна.Ако светодиодите продължават да мигат в червено:► Изключете (вж. глава 7.3).► Активиране на транспортен режим: Поставете транспортния превключвател [1-13] на "0".► Обърнете се към производителя или сервизния център (вж. глава 10).
Няма индикация за грешка и консуматорът не може да се използва► Уверете се, че транспортният режим е деактивиран: Поставете транспортния превключвател [1-13] на "I".► Уверете се, че бутонът за включване и изключване [1-7] е включен (вж. глава 7.3) и светодиодният индикатор [1-9] свети в зелено.Ако левият светодиод 1 мига в зелено, SYS-PST 1500 Li HP е почти напълно изтощен► Заредете SYS-PST 1500 Li HP (вж. глава 7.2).► Опитайте отново да използвате SYS-PST 1500 Li HP.► Ако не може да се използва консуматор, обърнете се към производителя или сервизния център (вж. глава 10).
SYS-PST 1500 Li HP не зарежда► Уверете се, че транспортният режим е деактивиран: Поставете транспортния превключвател [1-13] на "I".► Свържете зарядния кабел [1-11] с АС зарядния вход [1-1] и мрежовия контакт.► Ако SYS-PST 1500 Li HP въпреки това не зарежда, обърнете се към производителя или сервизния център (вж. глава 10).

8 Съхранение

▶ Изкарайте консуматора.
▶ Отстранете зарядния кабел [1-11] и го съхранете в SYS-PST 1500 Li HP.
- Активиране на транспортен режим: Поставете транспортния превключвател [1-13] на "0".

▶ Затворете капака на систейнера с T-Loc [1-5].
- Затворете предпазния капак на АС изхода за зареждане [1-1], на АС изхода [1-2] и на DC изхода, съвместим с USB-C™ [1-6].
▶ Не съхранявайте за по-дълго вре- ме в изтощено състояние. Това би могло да доведе до дълбоко разре-

ждане и да наложи повторно въвеждане в експлоатация от производителя.

▶ Проверявайте минимум на 3 месеца състоянието на зареждане и при нужда зареждайте.
▶ Съхранявайте в среда с ниска влажност на въздуха и при температури между 0 °C и 23 °C.

9 Транспорт

Съдържащите се Li-Ion акумулаторни батерии са обект на изискванията на Закона за опасни товари. Потребителят трябва да се информира предитранспортирането за локалните предписания. При изпращане от трети страни (напр.: въздушен транспорт или спедиция) трябва да се спазват специалните изисквания. При подготовката на пакета за изпращане трябва да се привлече експерт за опасни товари. Изпращайте уреда само ако акумулаторната батерия е без повреди. При изпращане спазвайте локалните предписания. Съблюдавайте евентуални последващи национални разпоредби.

▶ Изкарайте консуматора.
▶ Отстранете зарядния кабел [1-11].
▶ Отворете капака на систейнера с T-Loc [1-5].
- Активиране на транспортен режим: Поставете транспортния превключвател [1-13] на "0".

Модулите са електрически разделени един от друг.

▶ Съхранявайте зарядния ка- бел [1-11] в SYS-PST 1500 Li HP.

▶ Затворете капака на систейнера с T-Loc [1-5].

▶ Транспортирайте SYS-PST 1500 Li HP изключително и само с дръжката за носене [1-4]. SYS-PST 1500 Li HP може да се транспортира без други подложки по улицата.

10 Техническо обслужване и поддържане

ПРЕДУПРЕЖДЕНИЕ

Опасност от нараняване, токов удар

▶ Преди всякакви работи по поддръжката винаги изтегляйте кабела за зареждане от контакта и отстранявайте консуматорите!
▶ Всички ремонтни дейности, за които е необходимо отваряне на корпуса, могат да бъдат извършвани само в оторизиран сервис.

Клиентска служба и ремонт само от производителя или от сервисни работилници. Най-близкия адрес можете да от-

Използвайте само оригинални резервни части от Festool! Каталожни номера на: www.festool.bg/сервиз

▶ Почистете SYS-PST 1500 Li HP от- вътре и отвън чрез прахоизсмуква- не и избърсване със суха кърпа.

11 Околна среда

Преди изхвърлянето

Само от квалифициран експерт: от- странете от уреда интегрираната аку- мулаторна батерия! За целта развийте

Български

частите на корпуса и извадете акуму- латорната батерия.

Не изхвърляйте уреда в домакинския боклук! Инструменти, принадлежности и консумативи трябва да бъдат разделно изхвърляни с мисъл за околната среда. Спазвайте валидните национални разпоредби.

Само ЕС: Съгласно ЕС директивите за електрически и електронни стари уреди и за батерии и акумулатори и прилагането им в националното право, дефектните или изхабени електроуреди, батерии и акумулатори трябва да се събират разделно и да се отвеждат за рециклиране с мисъл за околната среда.

Този уред е обозна- чен със символа за разделно събиране на електрически и

електронни стари уреди (WEEE). Това значи, че този уред трябва да се рециклира или разглобява съгласно европейската директива 2012/19/EC, за да се намалят въздействията върху околната среда. При покупка на нов електрически или електронен уред този уред по избор може да се предаде на оторизираните места за връщане на стари уреди или на специализирания търговец.

Използваните или дефектни акуму- латорни батерии трябва да се връщат в пунктовете за събиране само разре- дени и обезопасени срещу закъсяване (напр. чрез изолиране на полюсите с изолирбанд) (да се спазват валидните предписания).

Така те биват готови за отвеждане за рециклиране.

Информация за REACh:

www.festool.com/reach
