BEDIENUNGSANLEITUNG TropiCool TCX 35 DOMETIC

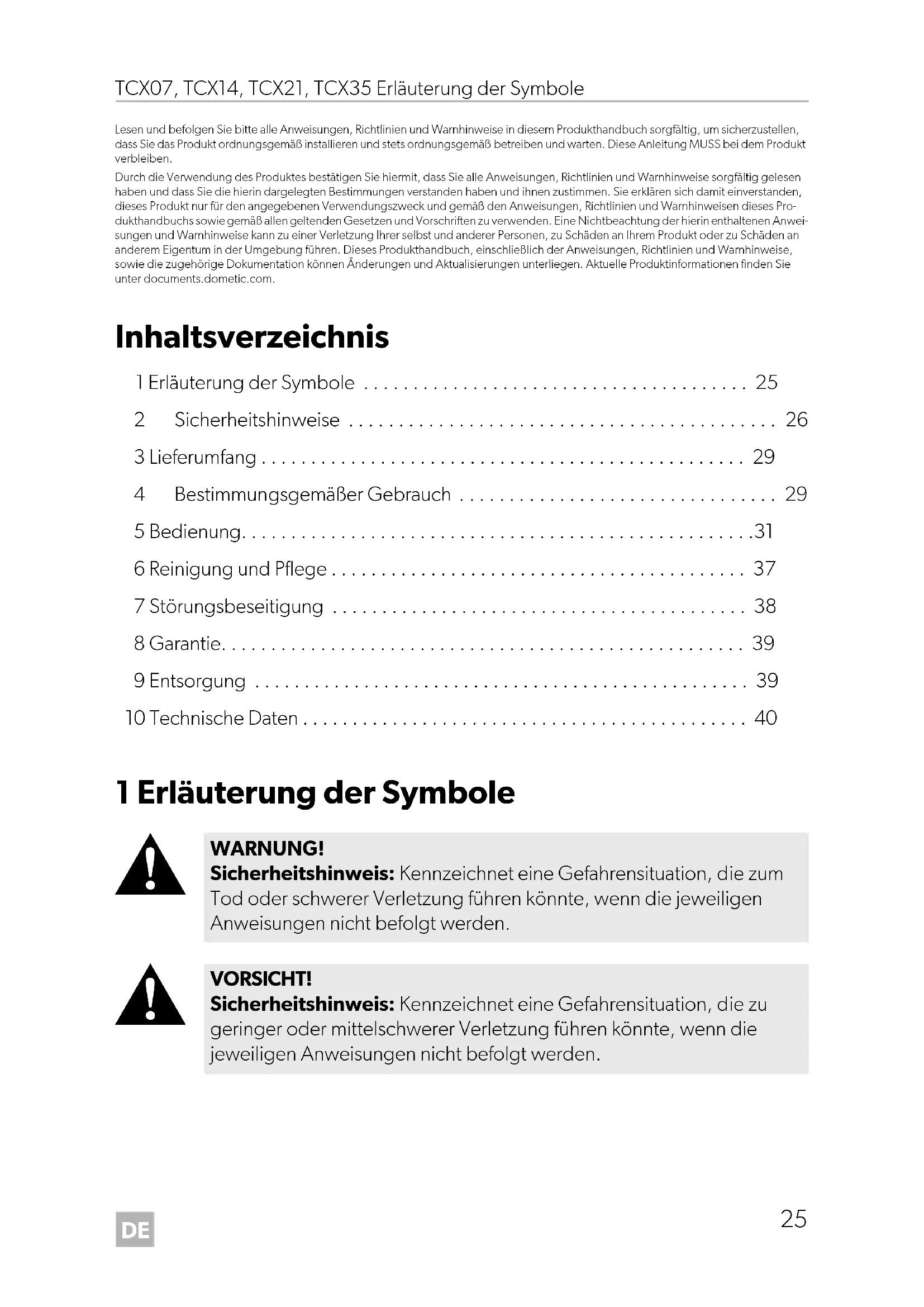

• Lesen und befolgen Sie bitte alle Anweisungen, Richtlinien und Warnhinweise in diesem Produkthandbuch sorgfältig, um sicherzustellen, dass Sie das Produkt ordnungsgemäß installieren und stets ordnungsgemäß betreiben und warten. Diese Anleitung MUSS bei dem Produkt verbleiben. Durch die Verwendung des Produktes bestätigen Sie hiermit, dass Sie alle Anweisungen, Richtlinien und Warnhinweise sorgfältig gelesen haben und dass Sie die hierin dargelegten Bestimmungen verstanden haben und ihnen zustimmen. Sie erklären sich damit einverstanden, dieses Produkt nur für den angegebenen Verwendungszweck und gemäß den Anweisungen, Richtlinien und Warnhinweisen dieses Pro- dukthandbuchs sowie gemäß allen geltenden Gesetzen und Vorschriften zu verwenden. Eine Nichtbeachtung der hierin enthaltenen Anwei- sungen und Warnhinweise kann zu einer Verletzung Ihrer selbst und anderer Personen, zu Schäden an Ihrem Produkt oder zu Schäden an anderem Eigentum in der Umgebung führen. Dieses Produkthandbuch, einschließlich der Anweisungen, Richtlinien und Warnhinweise, sowie die zugehörige Dokumentation können Änderungen und Aktualisierungen unterliegen. Aktuelle Produktinformationen finden Sie unter documents.dometic.com. Inhaltsverzeichnis 1 Erläuterung der Symbole p. 25
• 2 Sicherheitshinweise p. 26
• 3 Lieferumfang p. 29
• 4 Bestimmungsgemäßer Gebrauch p. 29
• 5 Bedienung p. 31
• 6 Reinigung und Pflege p. 37
• 7 Störungsbeseitigung p. 38
• 8 Garantie p. 39
• 9 Entsorgung p. 39
• 10 Technische Daten 1 Erläuterung der Symbole p. 40

WARNUNG! Sicherheitshinweis: Kennzeichnet eine Gefahrensituation, die zum Tod oder schwerer Verletzung führen könnte, wenn die jeweiligen Anweisungen nicht befolgt werden. VORSICHT! Sicherheitshinweis: Kennzeichnet eine Gefahrensituation, die zu geringer oder mittelschwerer Verletzung führen könnte, wenn die jeweiligen Anweisungen nicht befolgt werden. DometicTCX07-TCX35_OPM_4445103171_EMEA16-ar_202x-xx-xx.book Page 25 Tuesday, November 29, 2022 11:33 AMDE Sicherheitshinweise TCX07, TCX14, TCX21, TCX35

2 Sicherheitshinweise

GEFAHR! Nichtbeachtung dieser Warnungen führt zum Tod oder schwerer Verletzung. Gefahr durch Stromschlag

• Bei Booten: Sorgen Sie bei Netzbetrieb unbedingt dafür, dass Ihre Stromversorgung über einen FI-Schalter abgesichert ist.

• Fassen Sie nie mit bloßen Händen an blanke Leitungen. Dies gilt vor allem beim Betrieb am Wechselstromnetz.

• Achten Sie vor der Inbetriebnahme darauf, dass Zuleitung und Stecker trocken sind.

WARNUNG! Nichtbeachtung dieser Warnungen kann zum Tod oder schwerer Verletzung führen. Gefahr durch Stromschlag

• Wenn das Kühlgerät sichtbare Beschädigungen aufweist, dürfen Sie es nicht in Betrieb nehmen.

• Wenn das Netzkabel dieses Kühlgeräts beschädigt ist, muss es zur Vermeidung von Sicherheitsrisiken ausgetauscht werden.

• Reparaturen an diesem Kühlgerät dürfen nur von Fachkräften durch- geführt werden. Durch unsachgemäße Reparaturen können erhebli- che Gefahren entstehen.

• Schließen Sie das Gerät an eine Steckdose an, die einen geeigneten Anschluss sicherstellt, insbesondere wenn das Gerät geerdet werden muss. Brandgefahr

• Achten Sie beim Aufstellen des Geräts darauf, dass das Netzkabel nicht eingeklemmt oder beschädigt wird.

• Platzieren Sie keine Steckdosenleisten oder tragbare Stromversor- gungen hinter dem Gerät. ACHTUNG! Kennzeichnet eine Situation, die zu Sachschäden führen kann, wenn die jeweiligen Anweisungen nicht befolgt werden. HINWEIS Ergänzende Informationen zur Bedienung des Produktes. DometicTCX07-TCX35_OPM_4445103171_EMEA16-ar_202x-xx-xx.book Page 26 Tuesday, November 29, 2022 11:33 AMDE TCX07, TCX14, TCX21, TCX35 Sicherheitshinweise

• Halten Sie die Lüftungsöffnungen am Gerätegehäuse oder in Einbau- konstruktionen frei von Hindernissen.

• Benutzen Sie keine mechanischen Gegenstände oder anderen Mittel, um den Abtauprozess zu beschleunigen, außer wenn sie vom Herstel- ler dafür empfohlen werden.

• Beschädigen Sie nicht den Kältekreislauf. Gesundheitsgefahr

• Dieses Gerät kann von Kindern ab 8 Jahren und von Personen mit ver- ringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/oder Wissen verwendet werden, wenn diese Personen beaufsichtigt werden oder im sicheren Gebrauch des Geräts unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben.

• Kinder dürfen nicht mit dem Gerät spielen.

• Reinigung und Benutzerwartung dürfen nicht durch unbeaufsichtigte Kinder durchgeführt werden.

• Kinder von 3 bis 8 Jahren dürfen Kühlgeräte be- und entladen. Explosionsgefahr

• Lagern Sie keine explosionsfähigen Stoffe, wie z. B. Sprühdosen mit brennbarem Treibgas, im Kühlgerät.

VORSICHT! Nichtbeachtung dieser Hinweise kann zu leichten bis mittelschweren Verletzungen führen. Gefahr durch Stromschlag

• Trennen Sie das Kühlgerät von der Spannungsversorgung: – vor jeder Reinigung und Pflege – nach jedem Gebrauch Gesundheitsgefahr Bitte befolgen Sie folgende Hinweise, um eine Verunreinigung von Lebensmitteln zu vermeiden:

• Prüfen Sie bitte, ob die Kühlleistung des Geräts den Anforderungen der Lebensmittel oder Medikamente entspricht, die Sie kühlen möch- ten.

• Lebensmittel dürfen nur in Originalverpackungen oder geeigneten Behältern gelagert werden.

• Ein längeres Öffnen des Kühlgeräts kann zu einem erheblichen Anstieg der Temperatur in den Fächern des Geräts führen. DometicTCX07-TCX35_OPM_4445103171_EMEA16-ar_202x-xx-xx.book Page 27 Tuesday, November 29, 2022 11:33 AMDE Sicherheitshinweise TCX07, TCX14, TCX21, TCX35

• Reinigen Sie regelmäßig Oberflächen, die mit Lebensmitteln in Kon- takt kommen können, sowie zugängliche Ablaufsysteme.

• Wenn das Gerät über längere Zeiträume leer bleibt: – Schalten Sie das Gerät aus. – Tauen Sie das Gerät ab. – Reinigen und trocknen Sie das Gerät. – Lassen Sie den Deckel offenstehen, um Schimmelbildung im Gerät zu verhindern.

ACHTUNG! Beschädigungsgefahr

• Prüfen Sie, ob die Spannungsangabe auf dem Typenschild mit der vorhandenen Energieversorgung übereinstimmt.

• Schließen Sie das Kühlgerät nur wie folgt an: – mit dem Gleichstromkabel an die Gleichstromversorgung im Fahr- zeug – oder mit dem Wechselstromkabel an das Wechselstromnetz

• Ziehen Sie den Stecker nie am Anschlusskabel aus der Steckdose.

• Wenn das Kühlgerät an eine Gleichstromsteckdose angeschlossen ist, trennen Sie das Kühlgerät und andere Verbraucher von der Fahr- zeugbatterie, bevor Sie ein Schnellladegerät anschließen.

• Wenn das Kühlgerät an eine Gleichstromsteckdose angeschlossen ist, trennen Sie das Kühlgerät oder schalten Sie es aus, wenn Sie den Motor abstellen. Anderenfalls kann die Fahrzeugbatterie entladen werden.

• Das Kühlgerät ist für den Transport ätzender oder lösungsmittelhalti- ger Stoffe nicht geeignet.

• Benutzen Sie keine elektrischen Geräte innerhalb des Kühlgerätes, außer wenn diese Geräte vom Hersteller dafür empfohlen werden.

• Stellen Sie das Kühlgerät nicht in der Nähe von offenen Flammen oder anderen Wärmequellen (Heizung, direkte Sonneneinstrahlung, Gas- öfen usw.) auf.

• Überhitzungsgefahr! Sorgen Sie dafür, dass an allen vier Seiten des Geräts jederzeit ein Belüftungsabstand von mindestens 50 mm eingehalten wird. Halten Sie den Belüftungsbereich frei von jeglichen Gegenständen, die den Luftstrom zum Kühlaggregat behindern könnten. Stellen Sie das Kühlgerät nicht in geschlossene Fächer oder in Berei- che ohne oder mit nur geringer Belüftung.

• Achten Sie darauf, dass die Lüftungsöffnungen nicht abgedeckt wer- den. DometicTCX07-TCX35_OPM_4445103171_EMEA16-ar_202x-xx-xx.book Page 28 Tuesday, November 29, 2022 11:33 AMDE TCX07, TCX14, TCX21, TCX35 Lieferumfang

• Füllen Sie keine Flüssigkeiten oder Eis in den Innenbehälter.

• Tauchen Sie das Kühlgerät nie in Wasser.

• Schützen Sie das Kühlgerät und die Kabel vor Hitze und Nässe.

• Das Gerät darf keinem Regen ausgesetzt werden. 3 Lieferumfang Prüfen Sie vor Inbetriebnahme des Gerätes, ob alle zum Lieferumfang gehörenden Teile vorhanden sind. 4 Bestimmungsgemäßer Gebrauch Die Kühlbox eignet sich zum Kühlen und Erwärmen von Lebensmitteln. Die Kühlbox kann über den Gleichstromanschluss eines Fahrzeugs oder am Wechselstromnetz betrieben werden. Die Kühlbox ist auch für den Einsatz beim Camping geeignet. Die Kühlbox ist für den Einsatz im Haushalt und ähnliche Anwendungen vorgesehen, wie

• Personalküchen in Geschäften, Büros und anderen Arbeitsumgebungen

• Landwirtschaftliche Gebäude

• Hotels, Motels und andere wohnungsähnliche Einrichtungen

• „Bed and Breakfast“ u. ä.

• Catering und ähnliche Anwendungen außerhalb des Einzelhandels Die Kühlbox ist nicht für folgende Verwendungszwecke geeignet:

• Lagerung von korrosiven, ätzenden oder lösungsmittelhaltigen Stoffen

• Tiefgefrieren von Lebensmitteln Diese Kühlbox ist nicht für den Einsatz als Einbaugerät geeignet. Anzahl Beschreibung 1 Thermoelektrische Kühlbox 1 Anschlusskabel für Wechselstrom-Anschluss 1 Anschlusskabel für Gleichstrom-Anschluss 1 Netzadapter für Wechselstromanschluss (nur TCX07) 1Einbauanleitung DometicTCX07-TCX35_OPM_4445103171_EMEA16-ar_202x-xx-xx.book Page 29 Tuesday, November 29, 2022 11:33 AMDE Bestimmungsgemäßer Gebrauch TCX07, TCX14, TCX21, TCX35

Dieses Produkt ist nur für den angegebenen Verwendungszweck und die Anwen- dung gemäß dieser Anleitung geeignet. Dieses Handbuch enthält Informationen, die für die ordnungsgemäße Installation und/oder den ordnungsgemäßen Betrieb des Produkts erforderlich sind. Installati- onsfehler und/oder ein nicht ordnungsgemäßer Betrieb oder eine nicht ordnungs- gemäße Wartung haben eine unzureichende Leistung und u. U. einen Ausfall des Geräts zur Folge. Der Hersteller übernimmt keine Haftung für Verletzungen oder Schäden am Pro- dukt, die durch Folgendes entstehen:

• Unsachgemäße Montage oder falscher Anschluss, einschließlich Überspannung

• Unsachgemäße Wartung oder Verwendung von anderen als den vom Hersteller gelieferten Original-Ersatzteilen

• Veränderungen am Produkt ohne ausdrückliche Genehmigung des Herstellers

• Verwendung für andere als die in der Anleitung beschriebenen Zwecke Dometic behält sich das Recht vor, das Erscheinungsbild des Produkts und dessen technische Daten zu ändern. Technische Beschreibung Die Kühlbox ist ein verschleißarmes thermoelektrisches Kühlgerät mit Gebläse unter- stützter Wärmeableitung. Die Kühlbox kann Waren bis max. 27 °C (TCX07: 25 °C) unter Umgebungstempera- tur kühlen (thermostatische Abschaltung bei ca. 2 °C) oder bis max. 65 °C warm hal- ten.

Hat die Kühlbox den eingestellten Temperaturbereich erreicht, schaltet sie automa- tisch in den Energiesparmodus um. In diesem Modus wird lediglich die Energie ver- braucht, die benötigt wird, um im Kühlboxinnenraum die erforderliche Temperatur zu erreichen. Die Kühlbox ist mit einer automatischen Vorrangschaltung ausgestattet. Dadurch wird sichergestellt, dass bei gleichzeitigem Anschluss an das Wechselstromnetz und eine 12/24-Volt-Batterie das Gerät über das Wechselstromnetz mit Strom ver- sorgt wird. DometicTCX07-TCX35_OPM_4445103171_EMEA16-ar_202x-xx-xx.book Page 30 Tuesday, November 29, 2022 11:33 AMDE TCX07, TCX14, TCX21, TCX35 Bedienung

Um Lebensmittelverschwendung zu vermeiden, beachten Sie bitte Folgendes:

• Halten Sie Temperaturschwankungen so gering wie möglich. Öffnen Sie das Kühlgerät nur so oft und so lange wie nötig. Lagern Sie Lebensmittel so, dass die Luft immer noch gut zirkulieren kann.

• Passen Sie die Temperatur der Menge und Art der Lebensmittel an. Nr. in Abb. 3, Seite 4Erläuterung1 Gleichstrom-Steckdose2 Rote Betriebsanzeige (Heizbetrieb)3 Schalter4 Grüne Betriebsanzeige (Kühlbetrieb)Nr. in Abb. 4, Seite 4Erläuterung Taste2 Rote Betriebsanzeige (Heizbetrieb)3 Blaue Betriebsanzeige (Kühlbetrieb)4 „HOT/COLD“ Taste5 Temperaturstatusanzeige Taste ACHTUNG! Beschädigungsgefahr Lagern Sie nur Gegenstände oder Waren in der Kühlbox, die auf die gewählte Temperatur gekühlt oder erwärmt werden dürfen. DometicTCX07-TCX35_OPM_4445103171_EMEA16-ar_202x-xx-xx.book Page 31 Tuesday, November 29, 2022 11:33 AMDE Bedienung TCX07, TCX14, TCX21, TCX35

• Lebensmittel nehmen leicht Gerüche auf und geben Gerüche oder Aromen ab. Lagern Sie Lebensmittel daher stets abgedeckt oder in geschlossenen Behältern bzw. Flaschen.

5.1 Vor dem ersten Gebrauch

➤ Reinigen Sie die Kühlbox aus hygienischen Gründen innen und außen (siehe Kapitel „Reinigung und Pflege“ auf Seite 37).

• Wählen Sie einen gut belüfteten und vor Sonneneinstrahlung geschützten Stell- platz.

• Wenn Sie eine erhöhte Energieeffizienz und eine begrenzte Kühlleistung für das Kühlgerät einrichten wollen, nutzen Sie den ECO-Modus des Geräts (TCX14, TCX21, TCX35).

• Lassen Sie warme Speisen erst abkühlen, bevor Sie sie im Gerät kühl halten.

• Öffnen Sie das Kühlgerät nicht häufiger als nötig.

• Lassen Sie das Kühlgerät nicht länger offen stehen als nötig.

• Prüfen Sie in regelmäßigen Abständen, ob die Dichtung des Deckels noch rich- tig sitzt.

5.3 An Bordnetz anschließen

Zur Sicherheit ist die Kühlbox mit einem elektronischen Verpolungsschutz ausgestat- tet, der die Kühlbox beim Batterieanschluss vor Kurzschluss schützt.

➤ Nur TCX35: Entriegeln Sie die Kühlbox (Abb. 2, Seite 3). ➤ Öffnen Sie die Kühlbox. HINWEIS Wenn Sie das Kühlgerät an das Bordnetz Ihres Fahrzeugs anschließen, beachten Sie, dass Sie ggf. die Zündung einschalten müssen, damit das Kühlgerät mit Strom versorgt wird. DometicTCX07-TCX35_OPM_4445103171_EMEA16-ar_202x-xx-xx.book Page 32 Tuesday, November 29, 2022 11:33 AMDE TCX07, TCX14, TCX21, TCX35 Bedienung

5.5 Kühlbox an 230 V anschließenw

1. Schließen Sie das Wechselstromkabel an das Netzteil an.

2. Schließen Sie das andere Ende des Wechselstromkabels in die Steckdose

3. Schließen Sie ein Ende des Gleichstromkabels an das Netzteil an.

4. Schließen Sie das andere Ende des Gleichstromkabels an die Gleichstrom-

buchse der Kühlbox an.

➤ Schließen Sie die Kühlbox mit dem mitgelieferten Wechselstromanschlusskabel (Abb. 1 1, Seite 4) an eine Netzsteckdose an.

5.6 Kühlbox an 12 V anschließeng

1. Schließen Sie das eine Ende des 12-V-Anschlusskabels an die Buchse der Kühl-

2. Schließen Sie das andere Ende des 12-V-Anschlusskabels an die Gleichstrom-

steckdose im Fahrzeug an (Abb. 5, Seite 4).

➤ Schließen Sie die Kühlbox mit dem mitgelieferten Gleichstromanschlusskabel (Abb. 1 2, Seite 3) an die Gleichstromsteckdose im Fahrzeug an (Abb. 5, Seite 4).

5.7 Batteriewächter verwenden (TCX14, TCX21, TCX35)

Die Kühlbox ist mit einem zweistufigen Batteriewächter ausgestattet, der Ihre Fahr- zeugbatterie vor zu tiefer Entladung schützt, wenn das Kühlgerät über das Gleich- stromnetz betrieben wird (Abb. 1 3, Seite 3). HINWEIS Die Polarität des Steckers ist nicht umkehrbar: Er kann nur in einer Rich- tung in die Buchse gesteckt werden. DometicTCX07-TCX35_OPM_4445103171_EMEA16-ar_202x-xx-xx.book Page 33 Tuesday, November 29, 2022 11:33 AMDE Bedienung TCX07, TCX14, TCX21, TCX35

Wird die Kühlbox bei ausgeschalteter Zündung im Fahrzeug betrieben, schaltet sich die Kühlbox selbstständig ab, sobald die Versorgungsspannung unter einen einstell- baren Wert abfällt. Die Kühlbox schaltet sich wieder ein, sobald die Fahrzeugbatte- rie auf die Wiedereinschaltspannung aufgeladen ist.

Im Modus „HIGH“ spricht der Batteriewächter schneller an als in der Stufe „LOW“ (siehe folgende Tabelle). Um den Modus für den Batteriewächter zu ändern, gehen Sie wie folgt vor:

1. Schalten Sie die Kühlbox ein (siehe Kapitel „Kühlbox einschalten“ auf Seite 35).

2. Um den Batteriewächter auszuwählen, drücken Sie den Schalter in die Position

„HIGH“ oder die Position „LOW“.

3. Um den Batteriewächter auszuschalten, schieben Sie den Schalter in die Posi-

ACHTUNG! Beschädigungsgefahr Die Fahrzeugbatterie ist bei Abschalten durch den Batteriewächter nicht mehr vollständig aufgeladen. Vermeiden Sie daher mehrmaliges Starten oder den Betrieb von Stromverbrauchern ohne längere Aufladephasen. Sorgen Sie dafür, dass die Fahrzeugbatterie wieder aufgeladen wird. Batteriewächter-Modus LOW HIGH Ausschaltspannung bei 12 V 10,1 V 11,8 V Wiedereinschaltspannung bei 12 V 11,1 V 12,6 V Ausschaltspannung bei 24 V 21,5 V 24,6 V Wiedereinschaltspannung bei 24 V 23,0 V 26,2 V HINWEIS Wenn das Kühlgerät von der Fahrzeugbatterie versorgt wird, wählen Sie den Batteriewächter-Modus „HIGH“. Wenn das Kühlgerät an eine Ver- sorgungsbatterie angeschlossen ist, reicht der Batteriewächter-Modus „LOW“ aus. DometicTCX07-TCX35_OPM_4445103171_EMEA16-ar_202x-xx-xx.book Page 34 Tuesday, November 29, 2022 11:33 AMDE TCX07, TCX14, TCX21, TCX35 Bedienung

5.8 Kühlbox einschalten

1. Stellen Sie die Kühlbox auf eine feste Unterlage.

2. Schieben Sie den Schalter auf dem Bedienpanel (Abb. 3 3, Seite 4) in die Posi-

tion „KALT/COLD“ (Kühlbetrieb) bzw. die Position „HEISS/HOT“ (Heizbetrieb), um die Kühlbox einzuschalten. ✔ Die Kühlbox startet mit dem Kühlen bzw. Heizen des Innenraums:

1. Stellen Sie die Kühlbox auf eine feste Unterlage.

2. Drücken Sie die Taste auf dem Bedienfeld (Abb. 4 1, Seite 4), um die Kühl-

box einzuschalten. ✔ Die Kühlbox startet mit dem Kühlen bzw. Heizen des Innenraums:

5.9 Zwischen Kühlen und Heizen umschalten

TCX07 ➤ Um zwischen den Betriebsarten zu wechseln, drücken Sie den Schalter auf dem Bedienfeld (Abb. 3 3, Seite 4) in die Position „KALT/COLD“ für den Kühl- betrieb bzw. in die Position „HEISS/HOT“ für den Heizbetrieb. ✔ Die grüne Betriebsanzeige (Abb. 3 4, Seite 4) bzw. die rote Betriebsanzeige (Abb. 3 2, Seite 4) leuchtet auf und die Kühlbox beginnt mit dem Kühlen bzw. dem Heizen.

➤ Um zwischen Kühlbetrieb und Heizbetrieb zu wechseln, drücken Sie die „HOT/COLD“ Taste (Abb. 4 4, Seite 4). Betriebsanzeige Betriebsmodus Rot (Abb. 3 2, Seite 4) Heizung Grün (Abb. 3 4, Seite 4) Kühlung Betriebsanzeige Betriebsmodus Rot (Abb. 4 2, Seite 4) Heizung Blau (Abb. 4 3, Seite 4) Kühlung DometicTCX07-TCX35_OPM_4445103171_EMEA16-ar_202x-xx-xx.book Page 35 Tuesday, November 29, 2022 11:33 AMDE Bedienung TCX07, TCX14, TCX21, TCX35

✔ Die blaue Betriebsanzeige (Abb. 4 3, Seite 4) bzw. die rote Betriebsanzeige (Abb. 4 2, Seite 4) leuchtet auf und die Kühlbox beginnt mit dem Kühlen bzw. dem Heizen.

5.10 Temperatur wählen (TCX14, TCX21, TCX35)

Die Temperaturstatusanzeige (Abb. 4 5, Seite 4) zeigt die ausgewählte Tempera- tur an. Mit steigender Anzahl an leuchtenden LEDs steigt auch die Intensität der Küh- lung bzw. Heizung.

Temperatur in der Innenraummitte bei ca. 25 °C Umgebungstemperatur: ➤ Um die Temperatur auszuwählen, drücken Sie wiederholt die Taste (Abb. 4 6, Seite 4), bis die gewünschte Anzahl an LEDs leuchtet. HINWEIS Die Steuereinheit der Kühlbox verfügt über eine Speicherfunktion. Diese speichert den gewählten Temperaturbereich für jeden Modus (Kühlung und Heizung). Dadurch wird bei jedem Einschalten bzw. Umschalten der Temperaturbereich, der zuvor im jeweiligen Modus gewählt wurde, wieder eingestellt. HINWEIS Die folgenden Temperaturangaben unterliegen Toleranzen und sind abhängig von der Messposition. Temperaturstatusanzeige (Abb. 4 5, Seite 4) Innentemperatur Kühlung 7 leuchtende LEDs ca. 1 °C (TCX14) ca. 3 °C (TCX21, TCX35) 1 leuchtende LED ca. 17 °C (ECO-Modus) Heizung 7 leuchtende LEDs ca. 65 °C 1 leuchtende LED ca. 48 °C DometicTCX07-TCX35_OPM_4445103171_EMEA16-ar_202x-xx-xx.book Page 36 Tuesday, November 29, 2022 11:33 AMDE TCX07, TCX14, TCX21, TCX35 Reinigung und Pflege

5.11 Kühlbox ausschalten

TCX07 ➤ Schieben Sie den Schalter auf dem Bedienfeld (Abb. 3 3, Seite 4) in die Posi- tion „AUS/OFF“, um die Kühlbox auszuschalten.

➤ Drücken Sie die Taste auf dem Bedienfeld, um die Kühlbox auszuschalten.

5.12 Deckel abnehmen (TCX14, TCX21, TCX35)

Sie können den Deckel der Kühlbox abnehmen (Abb. 6, Seite 5):

1. Öffnen Sie den Deckel so weit, dass er etwa im 30°-Winkel zur Kühlbox steht.

2. Ziehen Sie den Deckel nach vorne und heben Sie ihn dann schräg ab.

6 Reinigung und Pflege

➤ Reinigen Sie das Kühlgerät innen und außen gelegentlich mit einem feuchten Tuch. ➤ Stellen Sie sicher, dass die Be- und Entlüftungsöffnungen des Geräts frei von Staub und Verunreinigungen sind, damit die beim Betrieb entstehende Wärme abgeführt werden kann und das Gerät keinen Schaden nimmt. HINWEIS Wenn Sie die Kühlbox nicht mehr benutzen, trennen Sie sie vom Netz. ACHTUNG! Beschädigungsgefahr

• Reinigen Sie das Kühlgerät niemals unter fließendem Wasser oder in Spülwasser.

• Verwenden Sie zum Reinigen keine scharfen Reinigungsmittel oder harten Gegenstände, da diese das Kühlgerät beschädigen können. DometicTCX07-TCX35_OPM_4445103171_EMEA16-ar_202x-xx-xx.book Page 37 Tuesday, November 29, 2022 11:33 AMDE Störungsbeseitigung TCX07, TCX14, TCX21, TCX35

7Störungsbeseitigung Störung Mögliche Ursache Lösungsvorschlag Das Kühlgerät funktio- niert nicht. Das Lüfter- rad dreht sich nicht. An der Gleichstrom- steckdose im Fahr- zeug liegt keine Spannung an. Schalten Sie die Zündung Ihres Fahr- zeugs ein, um Strom an die Gleichstrom- steckdose anzulegen. Das Kühlgerät funktio- niert nicht. Die Zün- dung ist eingeschaltet. Die Fassung der Gleichstromsteck- dose ist verschmutzt. Das hat einen schlech- ten elektrischen Kon- takt zur Folge. Mit einer nichtmetallischen Bürste und einem Lösungsmittel die Fassung der Gleichstromsteckdose reinigen, so dass der mittlere Kontaktstift sauber ist. Wenn der Stecker des Kühlgeräts in der Gleichstromsteckdose sehr warm wird, muss entweder die Fassung gereinigt werden oder der Stecker ist möglicher- weise nicht richtig zusammengebaut. Die Sicherung des Anschlusskabels ist durchgebrannt. Tauschen Sie die Sicherung (Abb. 7 1, Seite 5) des Gleichstromsteckers durch eine gleichwertige Sicherung aus. Die Fahrzeugsiche- rung ist durchge- brannt. Ersetzen Sie die Fahrzeugsicherung der Gleichstromsteckdose (in der Regel 15 A). (Beachten Sie dazu die Bedie- nungsanleitung in Ihrem Fahrzeug). Das Kühlgerät kühlt nicht ausreichend. Das Lüfterrad an der Außen- seite dreht sich nicht. Der Lüftermotor ist defekt. Wenden Sie sich zur Reparatur an einen autorisierte Kundendienst. Das Kühlgerät kühlt nicht ausreichend. Das Lüfterrad an der Außen- seite dreht sich. Der Lüftermotor für den inneren Lüfter ist defekt. Das thermoelektri- sche Element ist defekt. Das integrierte Netz- teil ist defekt. DometicTCX07-TCX35_OPM_4445103171_EMEA16-ar_202x-xx-xx.book Page 38 Tuesday, November 29, 2022 11:33 AMDE TCX07, TCX14, TCX21, TCX35 Garantie

8 Garantie Es gilt die gesetzliche Gewährleistungsfrist. Sollte das Produkt defekt sein, wenden Sie sich bitte an Ihren Fachhändler oder die Niederlassung des Herstellers in Ihrem Land (siehe dometic.com/dealer). Bitte senden Sie bei einem Reparatur- bzw. Gewährleistungsantrag folgende Unter- lagen mit dem Produkt ein:

• Eine Kopie der Rechnung mit Kaufdatum

• Einen Reklamationsgrund oder eine Fehlerbeschreibung Bitte beachten Sie, dass eigenständig oder nicht fachgerecht durchgeführte Repara- turen die Sicherheit gefährden und zum Erlöschen der Garantie führen können. 9Entsorgung Recycling von Produkten mit nicht auswechselbaren Batterien, wiederauf- ladbaren Batterien oder Leuchtmitteln ➤ Wenn das Produkt nicht auswechselbare Batterien, wiederaufladbare Batte- rien oder Leuchtmittel enthält, brauchen Sie diese vor der Entsorgung nicht zu entfernen. ➤ Wenn Sie das Gerät endgültig entsorgen möchten, informieren Sie sich bitte bei Ihrem Wertstoffhof vor Ort oder bei Ihrem Fachhändler, wie dies gemäß den geltenden Entsorgungsvorschriften zu tun ist. ➤ Das Produkt kann kostenlos entsorgt werden. DometicTCX07-TCX35_OPM_4445103171_EMEA16-ar_202x-xx-xx.book Page 39 Tuesday, November 29, 2022 11:33 AMDE Technische Daten TCX07, TCX14, TCX21, TCX35

10 Technische Daten Weitere Produktinformationen sind über den QR-Code auf dem Energielabel am Produkt oder unter eprel.ec.europa.eu abrufbar. TCX07 Eingangsspannung: 12 Vg 230 Vw (mit Netzteil) Leistungsaufnahme: 38 W (12 Vg) 43 W (230 Vw) Innentemperaturbereich: – Kühlung: max. 25 °C unter Umgebungstemperatur – Heizung: max. 65 °C Klimaklasse: N Bei Verwendung vorgese- hene Umgebungstempera- tur: +16 °C bis +32 °C Abmessungen: Abb. 8, Seite 6 Gewicht: 2,8 kg (ohne Netzteil) Prüfung/Zertifikat: DometicTCX07-TCX35_OPM_4445103171_EMEA16-ar_202x-xx-xx.book Page 40 Tuesday, November 29, 2022 11:33 AMDE TCX07, TCX14, TCX21, TCX35 Technische Daten

Eingangsspannung: 12/24 Voltg 220 – 240 Vw Leistungsaufnahme: 46 W (12 Vg) 50 W (24 Vg) 64 W (230 Vw) Innentemperaturbereich (7 bis 1 LEDs) – Kühlung: 1 °C bis 17 °C 3 °C bis 17 °C (max. 27 °C unter Umgebungstemperatur) Innentemperaturbereich (7 bis 1 LEDs) – Heizung: 48 °C bis 65 °C Klimaklasse: N Bei Verwendung vorgese- hene Umgebungstemperatur: +16 °C bis +32 °C Abmessungen: Abb. 9, Seite 6 Abb. 0, Seite 7 Abb. a, Seite 7 Gewicht: 5,8 kg 7,3 kg 10,6 kg Prüfung/Zertifikat: DometicTCX07-TCX35_OPM_4445103171_EMEA16-ar_202x-xx-xx.book Page 41 Tuesday, November 29, 2022 11:33 AMFR Signification des symboles TCX07, TCX14, TCX21, TCX35
