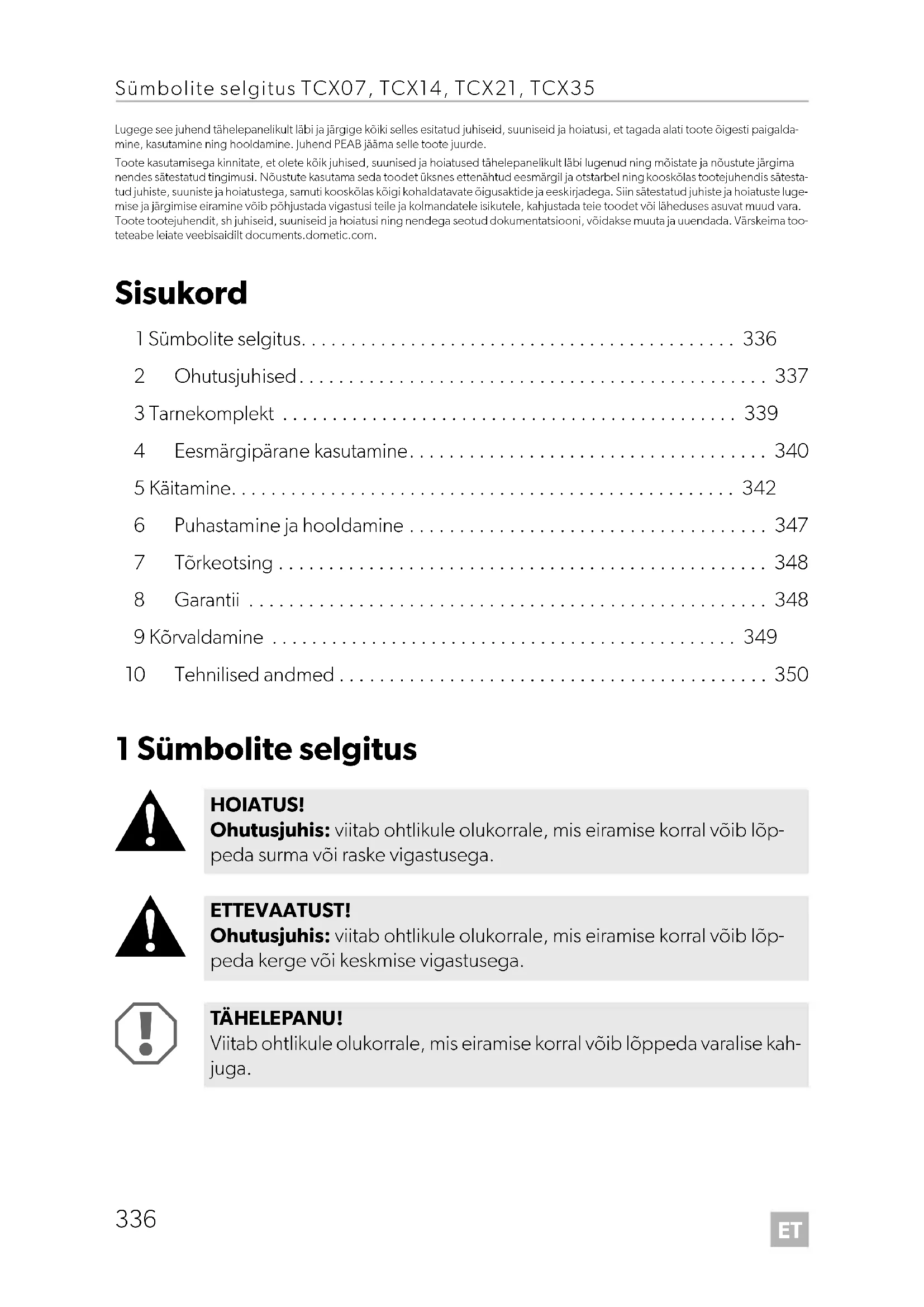

KASUTUSJUHEND TropiCool TCX 35 DOMETIC

• Lugege see juhend tähelepanelikult läbi ja järgige kõiki selles esitatud juhiseid, suuniseid ja hoiatusi, et tagada alati toote õigesti paigalda- mine, kasutamine ning hooldamine. Juhend PEAB jääma selle toote juurde. Toote kasutamisega kinnitate, et olete kõik juhised, suunised ja hoiatused tähelepanelikult läbi lugenud ning mõistate ja nõustute järgima nendes sätestatud tingimusi. Nõustute kasutama seda toodet üksnes ettenähtud eesmärgil ja otstarbel ning kooskõlas tootejuhendis sätesta- tud juhiste, suuniste ja hoiatustega, samuti kooskõlas kõigi kohaldatavate õigusaktide ja eeskirjadega. Siin sätestatud juhiste ja hoiatuste luge- mise ja järgimise eiramine võib põhjustada vigastusi teile ja kolmandatele isikutele, kahjustada teie toodet või läheduses asuvat muud vara. Toote tootejuhendit, sh juhiseid, suuniseid ja hoiatusi ning nendega seotud dokumentatsiooni, võidakse muuta ja uuendada. Värskeima too- teteabe leiate veebisaidilt documents.dometic.com. Sisukord 1 Sümbolite selgitus p. 336
• 2 Ohutusjuhised p. 337
• 3 Tarnekomplekt p. 339
• 4 Eesmärgipärane kasutamine p. 340
• 5 Käitamine p. 342
• 6 Puhastamine ja hooldamine p. 347
• 7 Tõrkeotsing p. 348
• 8 Garantii p. 348
• 9 Kõrvaldamine p. 349
• 10 Tehnilised andmed 1 Sümbolite selgitus p. 350

HOIATUS! Ohutusjuhis: viitab ohtlikule olukorrale, mis eiramise korral võib lõp- peda surma või raske vigastusega. ETTEVAATUST! Ohutusjuhis: viitab ohtlikule olukorrale, mis eiramise korral võib lõp- peda kerge või keskmise vigastusega. TÄ HE LE PA NU ! Viitab ohtlikule olukorrale, mis eiramise korral võib lõppeda varalise kah- juga. DometicTCX07-TCX35_OPM_4445103171_EMEA16-ar_202x-xx-xx.book Page 336 Tuesday, November 29, 2022 11:33 AMET TCX07, TCX14, TCX21, TCX35 Ohutusjuhised

OHT! Nende hoiatuste mittejärgimine põhjustab raskeid vigas- tusi või surma. Elektrilöögi oht

• Veesõidukites: kui seadmele annab toidet avalik elektrivõrk, tagage, et toiteühendusel oleks jääkvoolu kaitselüliti.

• Ärge puudutage katmata kaableid paljaste kätega. See kehtib eel- kõige juhul, kui seadet kasutatakse avalikus vahelduvvooluvõrgus.

• Enne seadme käivitamist veenduge, et toitejuhe ja pistik on kuivad.

HOIATUS! Nende hoiatuste mittejärgimine võib põhjustada ras- keid vigastusi või surma. Elektrilöögi oht

• Ärge kasutage jahutusseadet, kui see on nähtavalt kahjustada saanud.

• Kui jahutusseadme toitekaabel on katki, tuleb see õnnetuste enneta- miseks välja vahetada.

• Seda jahutusseadet tohivad parandada ainult kvalifitseeritud isikud. Valesti tehtud parandused võivad seadme kasutamise ohtlikuks muuta.

• Ühendage seade pessa, mis tagavad nõuetekohase ühenduse eel- kõige juhul, kui seade vajab maandust. Tuleoht

• Valige seadme asukoht nii, et toitejuhe ei jääks esemete vahele kinni ja ei saaks kahjustada.

• Ärge jätke seadme taha mitut teisaldatavat toitepesa või teisaldatavat toiteallikat.

• Ärge asetage takistusi seadme korpuse või paigaldise õhuavade ette.

• Ärge kasutage sulatuse kiirendamiseks mehaanilisi objekte ega muid sarnaseid vahendeid, v.a juhul, kui tootja on neid selleks otstarbeks soovitanud.

• Lapsed alates 8. eluaastast ning piiratud füüsiliste, sensoorsete või vaimsete võimetega või vajalike kogemuste ja teadmisteta isikud või- vad seda seadet kasutada järelevalve all või pärast seda, kui neid on õpetatud seadet ohutult kasutama ja nad mõistavad seadme kasutami- sega kaasnevaid ohte.

• Lapsed ei tohi seadmega mängida.

• Lapsed ei tohi seadet ilma järelevalveta puhastada ega hooldada.

• 3–8-aastased lapsed võivad jahutusseadmesse asju panna ja sealt välja võtta. Plahvatusoht

• Ärge hoiustage jahutusseadmes plahvatusohtlikke esemeid, nagu süt- tivat kütust sisaldavad aerosoolpihustid.

ETTEVAATUST! Nende ettevaatusabinõude mittejärgimine võib põhjustada kergeid või mõõdukaid vigastusi. Elektrilöögi oht

• Lahutage jahutusseade toiteallikast – alati enne puhastamist ja hooldamist – iga kord pärast kasutamist Terviseoht Toidu saastamise vältimiseks järgige alljärgnevaid juhiseid.

• Kontrollige, kas seadme jahutusvõimsus sobib soovitud toidu või ravimi jahutamiseks.

• Toitu võib hoida ainult originaalpakendis või sobivates anumates.

• Kui jahutusseade jäetakse pikemaks ajaks lahti, võib temperatuur seadme sektsioonides oluliselt tõusta.

• Toiduga kokku puutuvaid pindu ja ligipääsetavaid äravoolusüsteeme tuleb regulaarselt puhastada.

• Kui jätate seadme pikemaks ajaks tühjalt seisma: – lülitage seade välja; – sulatage seade; – puhastage ja kuivatage; – jätke kaas lahti, et vältida seadme sees hallituse teket.

TÄHELEPANU! Kahjustuste oht

• Järgige jahutusseadme ühendamisel järgmisi reegleid: – alalisvoolukaabel sõiduki alalisvoolutoite jaoks; – vahelduvvoolukaabel vahelduvvoolutoite jaoks.

• Ärge tõmmake pistikut välja seda kaablist sikutades.

• Kui jahutusseade on ühendatud alalisvoolupesaga, lahutage enne kiir- laadimisseadme ühendamist jahutusseade ja muud energiatarbijad aku küljest.

• Kui jahutusseade on ühendatud alalisvoolupesaga, lahutage jahutus- seade või lülitage see välja, kui mootori välja lülitate. Vastasel korral võib aku tühjeneda.

• Jahutusseade ei sobi söövitavate ega lahustit sisaldavate ainete trans- portimiseks.

• Ärge kasutage jahutusseadme sees elektriseadmeid, v.a need, mida tootja on selleks otstarbeks soovitanud.

• Ärge asetage jahutusseadet lahtise leegi või muu soojusallika (radiaa- tor, otsene päikesekiirgus, gaasiahi jne) lähedusse.

• Ülekuumenemise oht! Jälgige, et jahutusseadme kõigil külgedel oleks alati vähemalt 50 mm õhuvahe. Ärge asetage õhuvahesse esemeid, mis võivad takistada õhu ligipääsu jahutuselementidele. Ärge paigutage jahutusseadet kinnisesse ümbrisesse või kohta, kus õhuvool puudub või on väga väike.

• Ärge katke õhuavasid kinni.

• Ärge täitke seadme sisemust jää või vedelikega.

• Ärge kastke jahutusseadet vee alla.

• Kaitske jahutusseadet ja kaableid kuumuse ja niiskuse eest.

• Seadet ei tohi jätta vihma kätte. 3Tarnekomplekt Tota l Tä histus 1 Teisaldatav termoelektriline jahutusseade 1 Ühenduskaabel vahelduvvooluühenduse jaoks 1 Ühenduskaabel alalisvooluühenduse jaoks DometicTCX07-TCX35_OPM_4445103171_EMEA16-ar_202x-xx-xx.book Page 339 Tuesday, November 29, 2022 11:33 AMET Eesmärgipärane kasutamine TCX07, TCX14, TCX21, TCX35

Enne seadme käivitamist kontrollige, kas kõik tarnekomplekti kuuluvad osad on ole- mas. 4 Eesmärgipärane kasutamine Jahutuskast sobib toiduainete jahutamiseks ja soojendamiseks. Jahutuskasti saab energiaga varustada nii sõiduki alalisvoolu toitepesast kui ka vahelduvvoolu toitealli- kast. Jahutuskast sobib kasutamiseks ka telkimisel. Jahutuskast on ettenähtud kasutamiseks kodumajapidamises ja sarnastes kasutus- kohtades, näiteks

• kaupluste, kontorite või muude asutuste personaliköögid;

• hotellide, motellide ja muude majutusasutuste kliendiruumid;

• toitlustus ja muu sarnane kasutus, mis ei ole jaemüük. Jahutuskast ei sobi:

• korrodeerivate, söövitavate või lahustit sisaldavate ainete hoidmiseks;

• toiduainete sügavkülmutamiseks. See jahutuskast ei ole ette nähtud kasutamiseks integreeritud seadmena. See toode sobib kasutamiseks üksnes ettenähtud otstarbel ja käesolevas kasutusju- hendis toodud valdkonnas. Käesolev juhend sisaldab teavet, mis on vajalik toote korrektseks paigaldamiseks ja/või kasutamiseks. Halva paigalduse ja/või valesti kasutamise või hooldamise kor- ral halvenevad tööomadused ja võib tekkida rike. Tootja ei võta vastutust mis tahes kahju või tootekahjustuse eest, mis on tingitud mõnest järgmisest asjaolust:

• Valesti kokkupanek või ühendamine, sh liigpinge

• Valesti hooldamine või tootja poolt ette nähtud originaalvaruosadest erinevate varuosade kasutamine

• Kasutamine otstarbel, mida ei ole kasutusjuhendis kirjeldatud Dometic jätab endale õiguse muuta toote välimust ja tehnilisi näitajaid. Tehniline kirjeldus Jahutuskast on vähe kuluv termoelektriline jahutusseade, mille tekkiv soojus eemal- datakse ventilaatori abil. Jahutuskast suudab jahutada tooted max 27 °C (TCX07: 25 °C) ümbritsevast tempe- ratuurist madalamale temperatuurile (lülitub termostaadi abil ligikaudu 2 °C juures välja) või hoida neid soojas temperatuuril max 65 °C.

Kui jahutuskast on saavutanud seatud temperatuurivahemiku, lülitub see automaat- selt energiasäästurežiimile. Sellel režiimil tarbitakse ainult kastis temperatuuri hoidmi- seks vajalikku energiat. Jahutuskastil on automaatne prioriteetahel. See tagab, et korraga vahelduvvooluga avalikku võrku ja 12/24 V akuga ühendamise korral kasutatakse vahelduvvooluga avaliku võrgu toidet.

Nr joonisel joonis 3, lehekülg 4 Selgitus 1 Alalisvoolupesa 2 Punane töönäidik (soojendusrežiim) 3Lüliti 4 Roheline töönäidik (jahutusrežiim) Nr joonisel joonis 4, lehekülg 4 Selgitus

Toidu raiskamise vältimiseks lähtuge järgmistest juhistest.

• Hoidke temperatuuri võimalikult ühtlasena. Avage jahutuskasti nii sageli ja nii kaua, kui vaja. Paigutage toiduained nii, et õhk saaks nende ümber liikuda.

• Reguleerige temperatuuri vastavalt toiduainete hulgale ja liigile.

• Toiduained võivad kergesti lõhnu või maitseid külge võtta või eraldada. Hoidke toiduaineid alati kaetuna või kinnistes anumates/pudelites.

5.1 Enne esmakordset kasutamist

➤ Hügieeni tagamiseks puhastage jahutuskasti seest ja väljast (vt peatükk „Puhasta- mine ja hooldamine” leheküljel 347).

• Valige hästi õhutatud koht, kuhu ei paista otsest päikesevalgust.

• Kui soovite seadme energiatõhusust suurendada ja jahutusvõimsust piirata, kasu- tage seadme ECO-režiimi (TCX14, TCX21, TCX35).

• Laske soojal toidul enne jahutusseadmesse asetamist jahtuda.

• Ärge avage jahutusseadet sagedamini kui vaja.

• Ärge avage jahutusseadet sagedamini kui vaja.

• Kontrollige regulaarselt, kas kaane tihend asetub õigesti oma kohale. 3 Sinine töönäidik (jahutusrežiim)4 Nupp HOT/COLD5 Temperatuuri olekunäidik

nupp TÄHELEPANU! Kahjustuste oht Hoidke jahutuskastis ainult selliseid asju või tooteid, mida võib valitud temperatuurile jahutada või soojendada. Nr joonisel joonis 4, lehekülg 4Selgitus DometicTCX07-TCX35_OPM_4445103171_EMEA16-ar_202x-xx-xx.book Page 342 Tuesday, November 29, 2022 11:33 AMET TCX07, TCX14, TCX21, TCX35 Käitamine

5.3 Ühendamine sõiduki toitega

Jahutuskastil on ohutuse tagamiseks elektrooniline süsteem, mis aitab vältida poo- luste vahetamist. See kaitseb jahutuskasti lühise tekke eest, kui seade akuga ühenda- takse.

5.4 Jahutuskasti avamine

➤ Ainult TCX35: avage jahutuskasti lukustus (joonis 2, lehekülg 3). ➤ Avage jahutuskast.

5.5 Jahutuskasti ühendamine pingega 230 Vw

1. Ühendage vahelduvvoolukaabel toiteadapteriga.

2. Pange vahelduvvoolukaabli teine ots pistikupessa (vahelduvvooluga avaliku

3. Ühendage alalisvoolukaabli üks ots toiteadapteriga.

4. Ühendage alalisvoolukaabli teine ots jahutuskastil oleva alalisvoolupesaga.

➤ Ühendage jahutuskast kaasas oleva vahelduvvoolukaabliga (joonis 1 1, lehekülg 4) vahelduvvooluga avaliku elektrivõrgu pistikupessa.

1. Pange 12 V ühenduskaabli üks ots jahutuskasti pistikupessa.

2. Ühendage 12 V ühenduskaabli teine ots sõiduki alalisvoolupesaga (joonis 5,

lehekülg 4). MÄRKUS Jahutusseadme ühendamisel sõiduki toitega pidage meeles, et toite- ühenduse loomiseks peate süüte võib-olla sisse lülitama. MÄRKUS Pistiku poolusi ei saa ära vahetada: selle saab pistikupessa ainult ühes suunas sisestada. DometicTCX07-TCX35_OPM_4445103171_EMEA16-ar_202x-xx-xx.book Page 343 Tuesday, November 29, 2022 11:33 AMET Käitamine TCX07, TCX14, TCX21, TCX35

➤ Ühendage jahutuskast kaasas oleva alalisvoolukaabliga (joonis 1 2, lehekülg 3) sõiduki alalisvoolupessa (joonis 5, lehekülg 4).

5.7 Aku jälgimise kasutamine (TCX14, TCX21, TCX35)

Jahutusseadmel on kaheastmeline aku jälgimine, mis kaitseb sõiduki akut liigse tühje- nemise eest, kui jahutusseade on alalisvoolutoitega ühendatud (joonis 1 3, lehekülg 3). Kui jahutuskasti kasutamise ajal on sõiduki süüde välja lülitatud, lülitub jahutuskast automaatselt välja kohe, kui toitepinge langeb seatud tasemest madalamaks. Jahu- tuskast lülitub uuesti sisse, kui sõidukiaku on uuesti taaskäivitamise pingetasemele laetud.

Režiimil HIGH reageerib aku jälgimine kiiremini kui tasemel LOW (vt alljärgnevat tabelit). Aku jälgimise režiimi valimiseks tehke järgmist.

1. Lülitage jahutuskast sisse (vt peatükk „Jahutuskasti sisselülitamine”

2. Aku jälgimise režiimi valimiseks lükake lüliti asendisse HIGH või LOW.

3. Aku jälgimise režiimi väljalülitamiseks lükake lüliti asendisse OFF.

TÄHELEPANU! Kahjustuste oht Kui aku jälgimine on seadme välja lülitanud, ei laeta sõiduki akut enam täiesti täis. Vältige korduvat käivitamist ja voolutarbijate kasutamist ilma pikema laadimiseta. Veenduge, et sõidukiaku oleks uuesti laetud. Aku jälgimise režiim LOW HIGH Väljalülituspinge 12 V puhul 10,1 V 11,8 V Taaskäivituspinge 12 V puhul 11,1 V 12,6 V Väljalülituspinge 24 V puhul 21,5 V 24,6 V Taaskäivituspinge 24 V puhul 23,0 V 26,2 V MÄRKUS Kui jahutusseade töötab sõiduki aku toitel, valige aku jälgimise režiim HIGH. Kui jahutusseade on toiteakuga ühendatud, piisab aku jälgimise režiimist LOW. DometicTCX07-TCX35_OPM_4445103171_EMEA16-ar_202x-xx-xx.book Page 344 Tuesday, November 29, 2022 11:33 AMET TCX07, TCX14, TCX21, TCX35 Käitamine

2. Jahutuskasti sisselülitamiseks lükake juhtpaneelil olev lüliti (joonis 3 3,

lehekülg 4) asendisse KALT/COLD (jahutusrežiim) või HEISS/HOT (soojendusre- žiim). ✔ Jahutuskast hakkab sisemust jahutama või soojendama.

2. Jahutuskasti sisselülitamiseks vajutage juhtpaneelil olevat nuppu

(joonis 4 1, lehekülg 4). ✔ Jahutuskast hakkab sisemust jahutama või soojendama.

5.9 Jahutamise ja soojendamise vahel lülitamine

TCX 07 ➤ Töörežiimide vahel lülitamiseks lükake juhtpaneelil olev lüliti (joonis 3 3, lehekülg 4) asendisse KALT/COLD jahutusrežiimi jaoks või asendisse HEISS/HOT soojendusrežiimi jaoks. ✔ Süttib roheline töönäidik (joonis 3 4, lehekülg 4) või punane töönäidik (joonis 3 2, lehekülg 4) ja jahutuskast hakkab jahutama või soojendama.

➤ Jahutusrežiimi ja soojendusrežiimi vahel lülitamiseks vajutage nuppu HOT/COLD (joonis 4 4, lehekülg 4). Töönäidik Tööreži i m Punane (joonis 3 2, lehekülg 4) Soojendamine Roheline (joonis 3 4, lehekülg 4) Jahutamine Töönäidik Tööreži i m Punane (joonis 4 2, lehekülg 4) Soojendamine Sinine (joonis 4 3, lehekülg 4) Jahutamine DometicTCX07-TCX35_OPM_4445103171_EMEA16-ar_202x-xx-xx.book Page 345 Tuesday, November 29, 2022 11:33 AMET Käitamine TCX07, TCX14, TCX21, TCX35

✔ Süttib sinine töönäidik (joonis 4 3, lehekülg 4) või punane töönäidik (joonis 4 2, lehekülg 4) ja jahutuskast hakkab jahutama või soojendama.

5.10 Temperatuuri valimine (TCX14, TCX21, TCX35)

Temperatuuri olekunäidik (joonis 4 5, lehekülg 4) näitab valitud temperatuuri. Mida rohkem LED-e on valgustatud, seda intensiivsem on jahutamine või soojenda- mine.

Siseuruumi keskel mõõdetav temperatuur ligikaudu 25 °C ümbritseva temperatuuri korral. ➤ Temperatuuri valimiseks vajutage nuppu (joonis 4 6, lehekülg 4) mitu korda, kuni soovitud arv LED-e põleb.

5.11 Jahutuskasti väljalülitamine

MÄRKUS Jahutuskasti juhtmoodulil on mälufunktsioon. See salvestab mõlema režiimi (jahutamine ja soojendamine) jaoks valitud temperatuuri. Seega seatakse vastaval režiimil varem valitud temperatuurivahemik iga lülita- misega uuesti. MÄRKUS Järgmistele temperatuurinäitudele kehtivad tolerantsid ja need olene- vad mõõtmiskohast. Temperatuuri olekunäidik (joonis 4 5, lehekülg 4) Sisetemperatuur Jahutamine 7 valgustusega LED-i ligikaudu 1 °C (TCX14) ligikaudu 3 °C (TCX21, TCX35) 1 valgustusega LED ligikaudu 17 °C (ECO-režiim) Soojendamine 7 valgustusega LED-i ligikaudu 65 °C 1 valgustusega LED ligikaudu 48 °C MÄRKUS Kui te jahutuskasti enam ei kasuta, lahutage see avalikust võrgust. DometicTCX07-TCX35_OPM_4445103171_EMEA16-ar_202x-xx-xx.book Page 346 Tuesday, November 29, 2022 11:33 AMET TCX07, TCX14, TCX21, TCX35 Puhastamine ja hooldamine

TCX 07 ➤ Jahutuskasti väljalülitamiseks lükake juhtpaneelil olev lüliti (joonis 3 3, lehekülg 4) asendisse AUS/OFF.

➤ Jahutuskasti väljalülitamiseks vajutage juhtpaneelil olevat nuppu .

5.12 Kaane eemaldamine (TCX14, TCX21, TCX35)

Jahutuskasti kaas on eemaldatav (joonis 6, lehekülg 5).

1. Avage kaas, kuni see on jahutuskasti suhtes ligikaudu 30° nurga all.

2. Tõmmake kaant ettepoole ja tõstke see diagonaalselt ära.

6 Puhastamine ja hooldamine

➤ Puhastage seadet aeg-ajalt seest ja väljast niiske lapiga. ➤ Jälgige, et seadme õhu sisend- ja väljundavadel ei oleks tolmu ega mustust; see võimaldab seadmel soojust ära juhtida ning aitab ennetada kahjustusi. TÄHELEPANU! Kahjustuste oht

• Ärge kunagi puhastage jahutit voolava vee all või seebivees.

• Ärge kasutage puhastamiseks abrasiivseid puhastusvahendeid ega kõvasid esemeid, sest need võivad jahutit kahjustada. DometicTCX07-TCX35_OPM_4445103171_EMEA16-ar_202x-xx-xx.book Page 347 Tuesday, November 29, 2022 11:33 AMET Tõrkeotsing TCX07, TCX14, TCX21, TCX35

7 Tõrkeotsing 8 Garantii Kehtib seadusega ettenähtud garantii. Kui toode on defektne, võtke ühendust eda- simüüjaga või tootja kohaliku filiaaliga (vaadake dometic.com/dealer). Remondi- ja garantiitööde tegemiseks lisage alljärgnevad dokumendid, kui toote meile saadate:

• Ostukuupäevaga arve koopia Tõrg e Võimalik põhjus Soovitus Jahutusseade ei tööta. Ventilaatori tiivik ei pöörle. Sõiduki alalisvoolupe- sas puudub pinge. Lülitage sõiduki süüde sisse, et ühenda- tud alalisvoolupesa kasutada. Jahutusseade ei tööta. Süüde on sisse lülita- tud. Alalisvoolupesa on määrdunud. See põh- justab elektrikontakti puudulikkuse. Puhastage alalisvoolupesa mitte metallist harja ja lahustiga, nii et keskmine ühen- dusklemm oleks puhas. Kui jahutusseadme pistik muutub alalis- voolupesas väga soojaks, tuleb alalisvoo- lupesa puhastada või pistik ei ole õigesti ühendatud. Ühenduskaabli kaitse on läbi põlenud. Asendage alalisvoolupistiku kaitse (joonis 7 1, lehekülg 5) samas suuruses kaitsmega. Sõiduki kaitse on läbi põlenud. Vahetage sõiduki alalisvoolupesa kaitse välja (tavaliselt 15 A). (Järgige sealjuures sõiduki kasutusjuhendit.) Jahutusseade ei jahuta rahuldavalt. Välimine ventilaatori tiivik ei pöörle. Ventilaatori mootor on rikkis. Remontimiseks võtke ühendust volitatud hooldustehnikuga. Jahutusseade ei jahuta rahuldavalt. Välimine ventilaatori tiivik pöör- leb. Sisemise ventilaatori mootor on rikkis. Termoelektriline ele- ment on rikkis. Sisseehitatud toi- teplokk on rikkis. DometicTCX07-TCX35_OPM_4445103171_EMEA16-ar_202x-xx-xx.book Page 348 Tuesday, November 29, 2022 11:33 AMET TCX07, TCX14, TCX21, TCX35 Kõrvaldamine

• Kaebuse põhjus või vea kirjeldus Pange tähele, et kui parandate ise või lasete mittekutselisel parandajal seda teha, võib see ohutust mõjutada ja garantii kehtetuks muuta. 9Kõrvaldamine Integreeritud akude, tavaliste akude ja valgusallikatega toodete ringlus- sevõtt ➤ Kui toode sisaldab integreeritud akusid, tavalisi akusid või valgusallikaid, siis neid ei pea enne jäätmekäitlusse andmist eemaldama. ➤ Kui soovite toote utiliseerida, küsige oma kohalikust jäätmekäitlusettevõttest või -spetsialistilt üksikasjaliku, kuidas seda kehtivate jäätmekäitluseeskirjade järgi teha. ➤ Toote saab jäätmekäitlusse anda tasuta. DometicTCX07-TCX35_OPM_4445103171_EMEA16-ar_202x-xx-xx.book Page 349 Tuesday, November 29, 2022 11:33 AMET Tehnilised andmed TCX07, TCX14, TCX21, TCX35

10 Tehnilised andmed Täiendav tooteteave on saadaval tootel oleva energiasildi ruutkoodi kaudu või aad- ressil eprel.ec.europa.eu. TCX 07 Sisendpinge: 12 Vg 230 Vw (koos toiteadapteriga) Sisendvõimsus: 38 W (12 Vg) 43 W (230 Vw) Sisetemperatuuri vahemik – jahutamine: max 25 °C ümbritsevast temperatuurist madalam – soojendamine: max 65 °C Kliimaklass: N Ettenähtud ümbritsev tempe- ratuur kasutamisel: +16 °C kuni +32 °C Mõõdud: joonis 8, lehekülg 6 Kaal: 2,8 kg (ilma toiteadapterita) Ülevaatus/sertifikaat: DometicTCX07-TCX35_OPM_4445103171_EMEA16-ar_202x-xx-xx.book Page 350 Tuesday, November 29, 2022 11:33 AMET TCX07, TCX14, TCX21, TCX35 Tehnilised andmed

Sisendpinge: 12/24 Vg 220 – 240 Vw Sisendvõimsus: 46 W (12 Vg) 50 W (24 Vg) 64 W (230 Vw) Sisetemperatuuri vahemik (7 kuni 1 LED-i) – jahutamine: 1 °C kuni 17 °C 3 °C kuni 17 °C (max 27 °C ümbritsevast temperatuurist madalam) Sisetemperatuuri vahemik (7 kuni 1 LED-i) – soojendamine: 48 °C kuni 65 °C Kliimaklass: N Ettenähtud ümbritsev temperatuur kasutamisel: +16 °C kuni +32 °C Mõõdud: joonis 9, lehekülg 6 joonis 0, lehekülg 7 joonis a, lehekülg 7 Kaal: 5,8 kg 7,3 kg 10,6 kg Ülevaatus/sertifikaat: DometicTCX07-TCX35_OPM_4445103171_EMEA16-ar_202x-xx-xx.book Page 351 Tuesday, November 29, 2022 11:33 AMEL Επεξήγηση των συμβόλων TCX07, TCX14, TCX21, TCX35
