MANUAL DE USUARIO TropiCool TCX 35 DOMETIC

Nevera termoeléctrica

Instrucciones de uso ....59

PT

Geleira termoeléctrica

Lea atentamente estas instrucciones y siga las indicaciones, directrices y advertencias incluidas en este manual para asegurarse de que instala, usa y mantiene correctamente el producto en todo momento. Estas instrucciones DEBEN permanecer con este producto.

Al usar el producto, usted confirma que ha leído cuidadosamente todas las instrucciones, directrices y advertencias, y que entiende y acepta cumplir los términos y condiciones aquí establecidos. Usted se compromete a usar este producto solo para el propósito y la aplicación previstos y de acuerdo con las instrucciones, directrices y advertencias establecidas en este manual del producto, así como de acuerdo con todas las leyes y reglamentos aplicables. La no lectura e incumplimiento de las instrucciones y advertencias aquí expuestas puede causarle lesiones a usted o a terceros, daños en el producto o daños en otras propiedades cercanas. Este manual del producto, incluyendo las instrucciones, directrices y advertencias, y la documentación relacionada, pueden estar sujetos a cambios y actualizaciones. Para obtener información actualizada sobre el producto, visite la página documents.dometic.com.

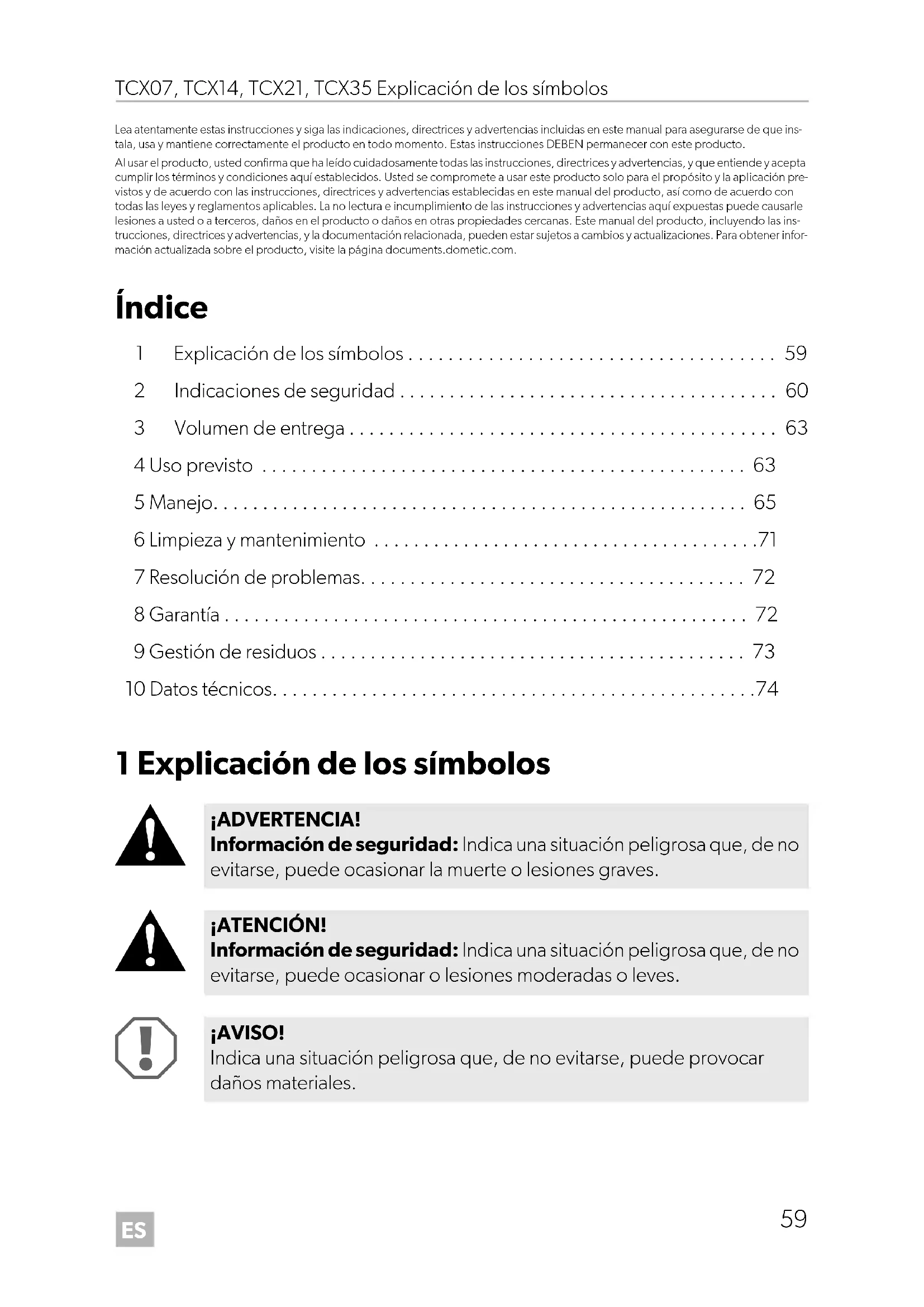

Índice

1 Explicación de los símbolos....59
2 Indicaciones de seguridad 60
3 Volumen de entrega 63
4 Uso previsto 63
5 Manejo....65
6 Limpieza y mantenimiento .....71
7 Resolución de problemas.... 72
8 Garantía 72
9 Gestión de residuos....73
10 Datos técnicos....74

1 Explicación de los símbolos

¡ADVERTENCIA!

Información de seguridad: Indica una situación peligrosa que, de no evitarse, puede ocasionar la muerte o lesiones graves.

¡ATENCIÓN!

Información de seguridad: Indica una situación peligrosa que, de no evitarse, puede ocasionar o lesiones moderadas o leves.

¡AVISO!

Indica una situación peligrosa que, de no evitarse, puede provocar daños materiales.

NOTA

Información adicional para el manejo del producto.

2 Indicaciones de seguridad

¡PELIGRO! El incumplimiento de estas advertencias puede acarrear la muerte o lesiones graves.

Riesgo de electrocución

• En embarcaciones: en caso de funcionamiento conectado a la red eléctrica, asegúrese de que el suministro de corriente esté protegido con un interruptor diferencial.
• No toque los cables sin aislamiento directamente con las manos. Esto rige especialmente en caso de funcionamiento con la red de corriente alterna.
• Antes de la puesta en funcionamiento, asegúrese de que el cable de alimentación y la clavija de enchufe estén secos.

¡ADVERTENCIA! El incumplimiento de estas advertencias podría acarrear la muerte o lesiones graves.

Riesgo de electrocución

• No ponga el aparato de refrigeración en funcionamiento si presenta desperfectos visibles.
• Si el cable de alimentación de este aparato de refrigeración está dañado, se deberá sustituir para evitar riesgos de seguridad.
• Este aparato de refrigeración solo debe ser reparado por personal cualificado. Las reparaciones inadecuadas pueden conllevar peligros considerables.
• Enchufe el aparato en tomas que garanticen una conexión correcta, sobre todo cuando sea necesario poner a tierra el aparato.

Peligro de incendio

• Al colocar el aparato, asegúrese de que el cable de suministro eléctrico no se haya quedado atrapado o esté dañado.
• No coloque varias tomas o suministros de corriente portátiles detrás del aparato.
• Mantenga libres de obstáculos las aberturas de ventilación de la carcasa del aparato o de construcciones empotradas.
• No emplee objetos mecánicos u otros medios para acelerar el proceso de descongelación, a no ser que el fabricante lo recomiende.

- No dañe el circuito de frío.

Riesgo para la salud

• Este aparato puede ser utilizado por menores a partir de 8 años y personas con capacidad física, sensorial o mental reducida, o con falta de experiencia y conocimientos, siempre que lo hagan bajo supervisión o hayan recibido instrucciones relativas al uso del mismo de manera segura y entendiendo los riesgos asociados.
• No deje que los niños jueguen con el aparato.
• Los menores no deberán limpiar ni realizar el mantenimiento de usuario sin la debida supervisión.
• Los menores de 3 a 8 años están autorizados a introducir y extraer productos en/de neveras.

Peligro de explosión

- No guarde en el aparato de refrigeración sustancias con peligro de explosión, tales como aerosoles con agente espumante inflamable.

¡ATENCIÓN! El incumplimiento de estas precauciones podría acarrear lesiones moderadas o leves.

Riesgo de electrocución

- Desconecte el aparato de refrigeración de la alimentación de corriente

• antes de realizar cualquier tarea de limpieza o mantenimiento
  – después de cada uso

Riesgo para la salud

Siga las siguientes instrucciones para evitar que los alimentos se contaminen:

• Compruebe si la potencia de refrigeración del aparato cumple los requisitos de los alimentos o medicamentos que desea enfriar.
• Los alimentos solo se pueden almacenar con su envase original o en recipientes adecuados.
• Mantener la nevera abierta durante largos períodos de tiempo puede producir un incremento considerable de la temperatura en los compartimentos del aparato.
• Limpie periódicamente las superficies que puedan estar en contacto con alimentos y los sistemas de desagüe accesibles.

- Si el aparato se deja vacío durante un tiempo prolongado:

• Desconecte el aparato.
• Descongele el aparato.
• Limpie y seque el aparato.
• Deje la tapa abierta para evitar la generación de moho dentro del aparato.

¡AVISO! Peligro de daños

• Compruebe que el valor de tensión indicado en la etiqueta de tipo se corresponde con el del suministro de energía.

• Conecte el aparato de refrigeración solo del siguiente modo:

• Con el cable de conexión de corriente continua a la red de corriente continua

• O bien con el cable de conexión de corriente alterna a una red de corriente alterna

- No desenchufe nunca la clavija de la caja de enchufe tirando del cable.

• Si la nevera está conectada a una toma de corriente continua, desconéctela de la batería junto con el resto de aparatos conectados antes de conectar un cargador rápido.
• Si la nevera está conectada a una toma de corriente continua, desconéctela o apáguela cuando pare el motor. De lo contrario, podría descargarse la batería del vehículo.
• El aparato de refrigeración no es adecuado para transportar materiales cáusticos o materiales que contengan disolventes.
• No utilice ningún aparato eléctrico dentro del aparato de refrigeración, a no ser que el aparato en cuestión haya sido recomendado para ello por el fabricante.
• No coloque el aparato de refrigeración cerca de fuego abierto ni de otras fuentes de calor (calefacción, radiación solar directa, estufas de gas, etc.).

- ¡Riesgo de sobrecalentamiento!

Asegúrese de que siempre haya un mínimo de 50 mm de ventilación en los cuatro lados del aparato de refrigeración. Mantenga la zona de ventilación libre de objetos que puedan impedir el paso de aire a los componentes refrigerantes.

No coloque el aparato de refrigeración en compartimentos cerrados o en áreas donde no haya un flujo mínimo de aire.

• Evite que se obstruyan las aberturas de ventilación.

• No introduzca líquidos ni hielo en el recipiente interior.

• No sumerja nunca el aparato de refrigeración bajo el agua.

• Proteja el aparato de refrigeración y los cables contra el calor y la humedad.
• El aparato no debe quedar en modo alguno expuesto a la lluvia.

3 Volumen de entrega

Cantidad Descripción

1 Nevera termoeléctrica portátil

1 Cable de conexión para la conexión de corriente alterna

1 Cable de conexión para la conexión de corriente continua

1 Adaptador de corriente para la conexión de CA (solo TCX07)

1 Instrucciones de montaje

Antes de poner en marcha el dispositivo, compruebe que se dispone de todas las piezas pertenecientes al volumen de suministro.

4 Uso previsto

La nevera es apta tanto para enfriar como para calentar alimentos. La nevera está diseñada para funcionar conectada a un enchufe de corriente continua de un vehículo o a una red de corriente alterna. La nevera también es adecuada para utilizar en campings.

La nevera está diseñada para el uso doméstico y aplicaciones similares, como por ejemplo:

• áreas de cocina del personal en tiendas, oficinas y otros entornos de trabajo
• casas rurales
• clientes de hoteles, moteles y otros entornos de tipo residencial
• ambientes de tipo "bed and breakfast"
• catering y usos no minoristas

La nevera no es adecuada para:

- guardar sustancias corrosivas o que contengan disolventes

- congelaralimentos

Esta nevera no está diseñada para ser empotrada en un mueble.

Este producto solo es apto para el uso y la aplicación previstos de acuerdo con estas instrucciones.

Este manual proporciona la información necesaria para la correcta instalación y/o funcionamiento del producto. Una instalación deficiente y/o un uso y mantenimiento inadecuados conllevan un rendimiento insatisfactorio y posibles fallos.

El fabricante no se hace responsable de ninguna lesión o daño en el producto ocasionados por:

• Un montaje o conexión incorrectos, incluido un exceso de tensión
• Un mantenimiento incorrecto o el uso de piezas de repuesto distintas de las originales proporcionadas por el fabricante
• Modificaciones realizadas en el producto sin el expreso consentimiento del fabricante
• Uso con una finalidad distinta de la descrita en las instrucciones

Dometic se reserva el derecho de cambiar la apariencia y las especificaciones del producto.

Descripción técnica

La nevera es una nevera termoeléctrica de bajo desgaste con eliminación del calor mediante ventilador.

La nevera puede enfriar los alimentos hasta un máx. de 27 °C (TCX07: 25 °C) por debajo de la temperatura ambiente (desconexión termostática a 2 °C aprox.) o mantenerlos calientes hasta un máximo de 65 °C.

TCX14, TCX21, TCX35

Si la nevera alcanza el rango de temperatura fijado, pasará automáticamente al modo de ahorro energético. En este modo solo se consume la energía necesaria para alcanzar la temperatura deseada dentro del cajón.

La nevera está equipada con una conexión de prioridad automática. De esta manera se asegura que, cuando está conectado simultáneamente a la red de CA y a una batería de 12/24 V, se utilice la red de CA.

4.1 Panel de control (TCX07)

N.º en fig. 3, página 4

Explicación

1 Toma de corriente continua
2 Indicador de funcionamiento rojo (modo de calentamiento)
3 Interruptor
4 Indicador de funcionamiento verde (modo de refrigeración)

4.2 Panel de control (TCX14, TCX21, TCX35)

N.º en fig. 4, página 4

Explicación

1

Botón ⏻

2 Indicador de funcionamiento rojo (modo de calentamiento)
3 Indicador de funcionamiento azul (modo de refrigeración)
4 Botón HOT/COLD
5 Indicador del estado de la temperatura

6

Botón

5 M a n e j o

¡AVISO! Peligro de daños

En la nevera solo se deben guardar objetos o productos que puedan enfriarse o calentarse a la temperatura seleccionada.

Tenga en cuenta lo siguiente para no desperdiciar alimentos:

• Procure que las oscilaciones de temperatura sean mínimas. Abra la nevera solamente el tiempo y las veces que sea necesario. Almacene los alimentos de manera que no impidan una buena circulación del aire.
• Ajuste la temperatura a la cantidad y el tipo de alimentos.
• Los alimentos pueden absorber o desprender sabores y olores con facilidad. Almacene siempre los alimentos envueltos o cerrados en recipientes o botellas.

5.1 Antes del primer uso

Limpie la nevera por dentro y por fuera por motivos de higiene (véase capítulo "Limpieza y mantenimiento" en la página 71).

5.2 Ahorro de energía

• Elija un lugar de emplazamiento bien ventilado y protegido de la radiación solar.
• Si desea establecer una mayor eficiencia energética y una capacidad de refrigeración limitada para la nevera, utilice el modo ECO del aparato (TCX14, TCX21, TCX35).
• Antes de introducir alimentos calientes en el aparato para refrigerarlos, deje que se enfríen un poco.
• No abra la nevera con mayor frecuencia de la necesaria.
• No deje la nevera abierta más tiempo del necesario.
• Compruebe periódicamente que la junta de la tapa encaja correctamente.

5.3 Conectar al mechero del vehículo

NOTA

Cuando conecte la nevera al mechero del vehículo, tenga en cuenta que, en caso necesario, tendrá que accionar el encendido del vehículo para que el aparato obtenga suministro de corriente.

Por razones de seguridad, la nevera está dotada de un sistema electrónico para prevenir la inversión de polaridad. De esta manera se evitan cortocircuitos al conectar la nevera a una batería.

5.4 Abrir la nevera

▶ Solo TCX35: Desbloquee la nevera (fig. 2, página 3).

▶ Abra la nevera.

5.5 Conectar la nevera a 230 V\~

TCX07

1. Conecte el cable de corriente alterna al adaptador de corriente.
2. Enchufe el otro extremo del cable corriente alterna a la toma (lado de corriente alterna).

TCX07, TCX14, TCX21, TCX35 Manejo

1. Conecte un extremo del cable corriente continua al adaptador de corriente.
2. Conecte el otro extremo del cable corriente continua a la toma de corriente continua de la nevera.

TCX14, TCX21, TCX35

▶ Conecte la nevera con el cable de conexión de CA suministrado (fig. 1 1, página 4) a una toma de corriente de la red de corriente alterna.

5.6 Conectar la nevera a 12 V=

NOTA

La polaridad del enchufe no se puede invertir: solo se puede introducir en la toma de corriente en una dirección.

TCX07

1. Enchufe un extremo del cable de conexión de 12 V en la toma de la nevera.
2. Conecte el otro extremo del cable de conexión de 12 V a la toma de corriente continua de su vehículo (fig. 5, página 4).

TCX14, TCX21, TCX35

▶ Conecte la nevera con el cable de conexión de CC suministrado (fig. 1 2, página 3) a la toma de corriente continua del vehículo (fig. 5, página 4).

5.7 Utilizar el controlador de batería (TCX14, TCX21, TCX35)

La nevera está provista de un controlador de batería de dos etapas que evita que la batería del vehículo se descargue excesivamente cuando la nevera está conectada a la red de corriente continua (fig. 1 3, página 3).

En caso de poner la nevera en funcionamiento en el vehículo con el contacto apagado, esta se desconectará automáticamente en cuanto la tensión de alimentación descienda por debajo de un nivel definido. La nevera vuelve a conectarse en cuanto se cargue la batería del vehículo y se alcance la tensión de alimentación de reconexión.

¡AVISO! Peligro de daños

Si el controlador de la batería desconecta la batería del coche, esta no se cargará completamente. Evite arranques repetidos o utilizar los aparatos conectados a la corriente sin fases de recarga largas. Asegúrese de que la batería del vehículo está recargada.

En el modo "HIGH" el controlador de batería se activa antes que en el nivel "LOW" (véase la siguiente tabla).

Modo del controlador de batería LOW HIGH
Tensión de desconexión a 12 V	10,1 V 11,8 V
Tensión de reconexión a 12 V	11,1 V 12,6 V
Tensión de desconexión a 24 V	21,5 V 24,6 V
Tensión de reconexión a 24 V	23,0 V	26,2 V

Siga los pasos siguientes para seleccionar el modo del controlador de la batería:

1. Encienda la nevera (véase capítulo "Encender la nevera" en la página 68).
2. Para seleccionar el modo del controlador de batería, coloque el interruptor en la posición "HIGH" o en la posición "LOW".
3. Para desactivar el modo del controlador de batería, coloque el interruptor en la posición "OFF".

NOTA

Si la nevera está alimentada por la batería del vehículo, seleccione el modo del controlador de batería "HIGH". Si la nevera está conectada a una batería de alimentación, es suficiente el modo de controlador de batería "LOW".

5.8 Encender la nevera

TCX07

1. Coloque la nevera sobre una base firme.
2. Presione el interruptor del panel de control (fig. 3 3, página 4) en la posición "FRÍO/COLD" (modo de refrigeración) o en la posición "CALOR/HOT" (modo de calentamiento) para encender la nevera.

√ La nevera empieza a refrigerar o a calentar el espacio interior:

Indicación del modo de funcionamiento	Modo de funcionamiento
Rojo (fig. 3 2, página 4)	Calentar
Verde (fig. 3 4, página 4)	Refrigeración

TCX14, TCX21, TCX35

1. Coloque la nevera sobre una base firme.
2. Presione el botón ⏻ del panel de control (fig. 4 1, página 4) para encender la nevera.
   √ La nevera empieza a refrigerar o a calentar el espacio interior:

Indicación del modo de funcionamiento	Modo de funcionamiento
Rojo (fig. 4 2, página 4)	Calentar
Azul (fig. 4 3, página 4)	Refrigeración

5.9 Conmutar entre refrigeración y calentamiento

TCX07

Para cambiar de modo de funcionamiento, coloque el interruptor del panel de control (fig. 3 3, página 4) en la posición "FRÍO/COLD" para el modo de refrigeración o en la posición "FRÍO/COLD" para el modo de calenta- miento.
√ El indicador de funcionamiento verde (fig. 3 4, página 4) o el indicador de funcionamiento rojo (fig. 3 2, página 4) se enciende y la nevera comienza a enfriar o calentar.

TCX14, TCX21, TCX35

Para cambiar entre el modo de refrigeración y el modo de calentamiento, pulse el botón HOT/COLD (fig. 4 4, página 4).

NOTA

La unidad de control de la nevera tiene una función de memoria. que memoriza el rango de temperatura seleccionado para cada modo (refrigeración y calentamiento). De este modo, el rango de temperatura que se seleccionó previamente en el modo correspondiente se ajusta de nuevo con cada conexión o conmutación.

√ El indicador de funcionamiento azul (fig. 4 3, página 4) o el indicador de funcionamiento rojo (fig. 4 2, página 4) se enciende y la nevera comienza a enfriar o a calentar.

5.10 Seleccionar la temperatura (TCX14, TCX21, TCX35)

El indicador del estado de la temperatura (fig. 4 5, página 4) muestra la temperatura seleccionada. La cantidad de LED encendidos indica la intensidad del frío o calor.

NOTA

Las siguientes indicaciones de temperaturas están sujetas a tolerancias y dependen del lugar de medición.

Temperatura en el centro del espacio interior a aprox. 25 °C de temperatura ambiente:

	Indicador del estado de la temperatura (fig. 4 5, página 4)	Temperatura interior
Refrigeración	7 LED encendidos 1 °C aprox. (TCX14)3 °C aprox. (TCX21, TCX35)
	1 LED encendido 17 °C aprox. (modo ECO)
Calentar	7 LED encendidos 65 °C aprox.
	1 LED encendido 48 °C aprox.

Para seleccionar la temperatura, pulse varias veces el botón (fig. 4 6, página 4) hasta que se encienda la cantidad de LED deseada.

5.11 Apagar la nevera

NOTA

Cuando deje de utilizar la nevera, desconéctela del suministro eléctrico.

TCX 07

Ponga el interruptor del panel de mando (fig. 3 3, página 4) en la posición "OFF" para apagar la nevera.

TCX14, TCX21, TCX35

Presione el botón del panel de control para apagar la nevera.

5.12 Quitar la tapa (TCX14, TCX21, TCX35)

Puede quitar la tapa de la nevera (fig. 6, página 5):

1. Abra la tapa hasta que esté en un ángulo de aprox. 30° con respecto a la nevera.

2. Tire de la tapa hacia adelante y levántela en diagonal.

6 Limpieza y mantenimiento

¡AVISO! Peligro de daños

• Nunca limpie el aparato bajo un chorro de agua corriente ni inmerso en agua jabonosa.
• No emplee productos de limpieza corrosivos ni objetos duros, pues podrían dañar la nevera.

▶ Limpie de vez en cuando el interior y el exterior del aparato de refrigeración con un paño húmedo.
Asegúrese de que las aberturas de entrada y salida de aire del aparato no contengan polvo y estén limpias para que el calor pueda salir y el aparato no se estropee.

7 Resolución de problemas

Fallo Posible causa Sugerencia

La nevera no funciona.El impulsor del ventilador no gira.	No hay tensión en la clavija de corriente continua del vehículo.	Encienda el contacto de su vehículo para aplicar corriente a la toma de corriente continua.
La nevera no funciona.El contacto está encendido.	La caja de enchufe de corriente continua está sucia. En consecuencia, el contacto eléctrico es defectuoso.	Limpiar la caja de la toma de corriente continua con un cepillo que no sea metálico y un disolvente de modo que la clavija central de contacto quede limpia.Si la clavija de la nevera se calienta demasiado en el enchufe de corriente continua, es posible que haya que limpiarla o que no se haya montado correctamente.
	El fusible del cable de conexión está quemado.	Cambie el fusible (fig. 7 1, página 5) de la clavija de corriente continua por uno de las mismas características.
	El fusible del vehículo está quemado.	Cambie el fusible del vehículo de la toma de corriente continua (normalmente 15 A). (Para ello, tenga en cuenta las instrucciones de uso de su automóvil).
La nevera no enfría satisfactoriamente. El impulsor del ventilador en el exterior no gira.	El motor del ventilador está averiado.	Póngase en contacto con un técnico de mantenimiento autorizado para su reparación.
La nevera no enfría satisfactoriamente. El impulsor del ventilador en el exterior gira.	El motor del ventilador interno está averiado.
	El elemento termoeléctrico está averiado.
	La unidad de alimentación integrada está averiada.

8 Garantía

Se aplica el período de garantía estipulado por la ley. Si el producto está defectuoso, contacte con el punto de venta o con la sucursal del fabricante en su país (visite dometic.com/dealer).

Para tramitar la reparación y la garantía, incluya los siguientes documentos cuando envíe el producto:

• Una copia de la factura con fecha de compra
• El motivo de la reclamación o una descripción de la avería

Tenga en cuenta que una reparación por medios propios o no profesionales puede tener consecuencias de seguridad y suponer la anulación de la garantía.

9 Gestión de residuos

Reciclaje de productos con pilas no sustituibles, baterías recargables o fuentes de luz

Si el producto contiene pilas no sustituibles, baterías recargables o fuentes de luz, no es necesario que las quite antes de desecharlo.
Cuando vaya a desechar definitivamente el producto, infórmese en el centro de reciclaje más cercano o en un comercio especializado sobre las normas pertinentes de gestión de residuos.
▶ El producto podrá desecharse gratuitamente.

10 Datos técnicos

Encontrará más información sobre el producto a través del código QR de la etiqueta energética que aparece en el producto o en el sitio eprel.ec.europa.eu.

	TCX07
Tensión de entrada: 12 V---	230 V~ (con adaptador de corriente)
Potencia de entrada:	38 W (12 V---)43 W (230 V~)
Rango de temperatura interior- Enfriar: máx. 25 °C por debajo de la temperatura ambiente-Calentar: máx. 65 °C
Clase climática: N
Uso a temperatura ambiente prevista:	De +16 °Ca +32 °C
Dimensiones:	fig. 8, página 6
Peso: 2,8 kg (sin adaptador de corriente)
Inspección/certificado:

	TCX 14 TCX 21	TCX 35
Tensión de entrada: 12/24 V---	220 - 240 V~
Potencia de entrada:	46 W (12 V---)50 W (24 V---)64 W (230 V~)
Rango de temperatura inter-rior (de 7 a 1 LED)- Enfriar:	De 1 °C a 17 °C	De 3 °C a 17 °C
	(27 °C máx. por debajo de la temperatura ambiente)
Rango de temperatura inter-rior (de 7 a 1 LED)- Calentar: De 48 °C a 65 °C
Clase climática: N
Uso a temperatura ambiente prevista:	De +16 °C a +32 °C
Dimensiones:	fig. 9, página 6	fig. 10, página 7	fig. 11, página 7
Peso: 5,8 kg 7,3 kg 10,6 kg
Inspección/certificado:

NOTA! Risco de danos

3 Material fornecido

N.° na fig. 3, página 4

Explicação

N.º na fig. 4, página 4

Explicação

1

Botão

NOTA! Risco de danos

NOTA! Risco de danos

NOTA! Risco de danos

YOUR LOCAL SALES OFFICE
