MANUAL DE UTILIZADOR TropiCool TCX 35 DOMETIC

Manual de instruções .....76

IT

Leia atentamente as presentes instruções e siga todas as instruções, orientações e avisos incluídos neste manual, de modo a garantir sempre a correta instalação, utilização e manutenção do produto. É OBRIGATÓRIO manter estas instruções junto com o produto.

Ao utilizar o produto, está a confirmar que leu atentamente todas as instruções, orientações e avisos, e que compreende e aceita cumprir os termos e condições estabelecidos no presente manual. Aceita utilizar este produto exclusivamente para o fim e a aplicação a que se destina e de acordo com as instruções, orientações e avisos estabelecidos neste manual, assim como de acordo com todas as leis e regulamentos aplicáveis. Caso não leia nem siga as instruções e os avisos aqui estabelecidos, poderá sofrer ferimentos pessoais ou causar ferimentos a terceiros e o produto ou outros materiais nas proximidades poderão ficar danificados. Este manual do produto, incluindo as instruções, orientações e avisos, bem como a documentação relacionada, podem estar sujeitos a alterações e atualizações. Para consultar as informações atualizadas do produto, visite documents.dometic.com.

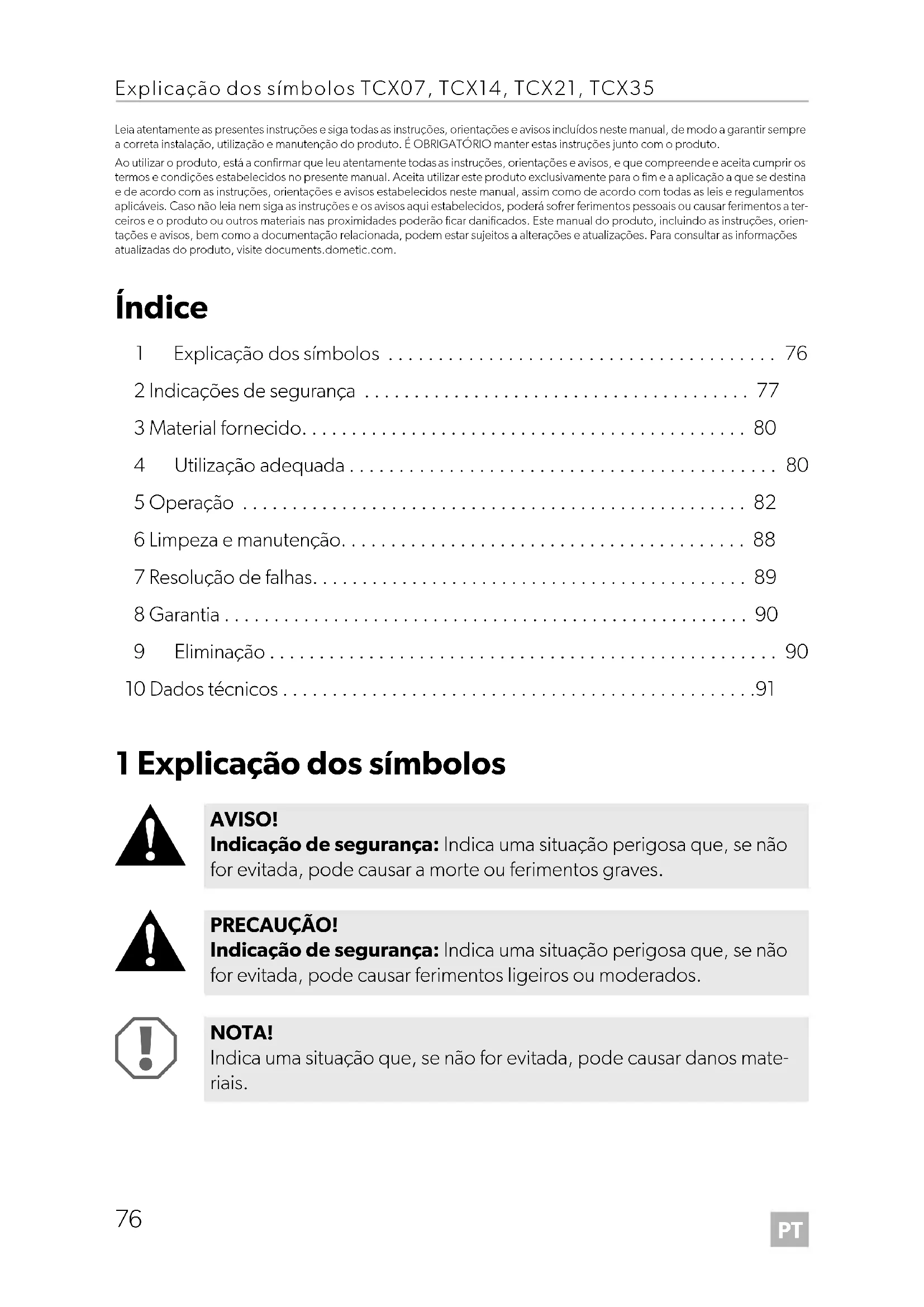

Índice

1 Explicação dos símbolos 76
2 Indicações de segurança 77
3 Material fornecido....80
4 Utilização adequada 80
5 Operação 82
6 Limpeza e manutenção.... 88
7 Resolução de falhas.... 89
8 Garantia 90
9 Eliminação 90
10 Dados técnicos....91

1 Explicação dos símbolos

AVISO!

Indicação de segurança: Indica uma situação perigosa que, se não for evitada, pode causar a morte ou ferimentos graves.

PRECAUÇÃO!

Indicação de segurança: Indica uma situação perigosa que, se não for evitada, pode causar ferimentos ligeiros ou moderados.

NOTA!

Indica uma situação que, se não for evitada, pode causar danos materiais.

OBSERVAÇÃO

Informações suplementares para a utilização do produto.

2 Indicações de segurança

PERIGO! O incumprimento destes avisos resultará em morte ou ferimentos graves.

Risco de eletrocussão

• Em barcos: em caso de funcionamento com rede elétrica, certifique-se de que a sua alimentação de corrente está protegida por um disjun-tor.
• Nunca toque em cabos não blindados com as mãos desprotegidas. Isto aplica-se, em especial, durante o funcionamento do aparelho com rede de corrente alternada.
• Antes de colocar o aparelho em funcionamento, certifique-se de que a conexão e a ficha estão secas.

AVISO! O incumprimento destes avisos poderá resultar em morte ou ferimentos graves.

Risco de eletrocussão

• Não coloque o aparelho de refrigeração em funcionamento se este apresentar danos visíveis.
• Se o cabo de alimentação deste aparelho de refrigeração estiver danificado, ele terá de ser substituído para evitar perigos.
• As reparações neste aparelho de refrigeração só podem ser realizadas por técnicos qualificados. Reparações inadequadas podem dar origem a perigos consideráveis.
• Ligue o aparelho a tomadas que garantam uma ligação correta, sobretudo se o aparelho tiver de ser ligado à terra.

Perigo de incêndio

• Ao colocar o aparelho, certifique-se de que o cabo de alimentação não fica preso nem é danificado.
• Não coloque tomadas múltiplas ou fontes de alimentação portáteis na parte de trás do aparelho.

• Mantenha desimpedidas as aberturas de ventilação na carcaça do dispositivo ou nos acessórios montados.

• Não utilize objetos mecânicos ou outros meios para acelerar o processo de descongelamento a não ser os recomendados pelo fabricante.

• Não danifique o circuito de refrigeração.

Risco para a saúde

• Este aparelho pode ser utilizado por crianças a partir dos 8 anos e pessoas com capacidades físicas, sensoriais ou mentais reduzidas ou sem experiência e conhecimento se forem supervisionadas ou receberem instruções sobre a utilização do aparelho de forma segura e compreenderem os perigos implicados.
• As crianças não podem brincar com o aparelho.
• A limpeza e a manutenção não podem ser efetuadas por crianças sem supervisão.
• Crianças com idades entre os 3 e os 8 anos podem colocar e tirar itens de aparelhos de refrigeração.

Perigo de explosão

- Não guarde quaisquer substâncias potencialmente explosivas, tais como latas de spray com um carburante inflamável, no aparelho de refrigeração.

PRECAUÇÃO! O incumprimento destas advertências poderá resultar em ferimentos ligeiros ou moderados.

Risco de eletrocussão

• Desligue o aparelho de refrigeração da alimentação elétrica
• Antes de cada limpeza e manutenção
• Depois de cada utilização

Risco para a saúde

Para evitar a contaminação de alimentos, respeite as seguintes instruções:

• Verifique se a potência de refrigeração do aparelho cumpre os requisitos para o armazenamento dos géneros alimentícios ou dos medicamentos que pretende refrigerar.
• Os géneros alimentícios só podem ser guardados nas embalagens originais ou em recipientes adequados.
• Abrir o aparelho de refrigeração durante longos períodos pode provocar um aumento significativo da temperatura nos compartimentos do aparelho.
• Limpe regularmente as superfícies que entram em contacto com géneros alimentícios e os sistemas de drenagem acessíveis.

- Se o aparelho ficar vazio durante longos períodos:

• Desligue o aparelho.
• Descongele o aparelho.
• Limpe e seque o aparelho.
• Deixe a tampa aberta para impedir o crescimento de dolor no interior do aparelho.

• Verifique se a especificação de tensão na placa de características corresponde à da alimentação de energia.

• Conecte o aparelho de refrigeração apenas do seguinte modo:

• Com o cabo de conexão CC a uma fonte de alimentação CC no veículo

• Ou com o cabo de conexão de corrente alternada a uma fonte de alimentação de corrente alternada

- Nunca retire a ficha da tomada puxando pelo cabo.

• Se o aparelho de refrigeração estiver ligado a uma tomada de corrente contínua, desligue o aparelho de refrigeração e outros aparelhos consumidores da bateria antes de ligar um carregador rápido.
• Se o aparelho de refrigeração estiver ligado a uma saída de corrente contínua, desconecte o aparelho de refrigeração ou desligue-o quando desligar o motor. Caso contrário, a bateria do veículo pode descarregar.
• O aparelho de refrigeração não é adequado para o transporte de materiais cáusticos ou materiais que contenham solventes.
• Não utilize aparelhos elétricos dentro do aparelho de refrigeração, exceto se esses aparelhos forem recomendados pelo fabricante para o efeito.
• Não coloque o aparelho de refrigeração na proximidade de chamas abertas ou de outras fontes de calor (aquecedores, radiação solar direta, fornos a gás, etc.).

- Risco de sobreaquecimento!

Certifique-se sempre de que existe um espaço mínimo de ventilação de 50 mm nos quatro lados do aparelho de refrigeração. Mantenha a área de ventilação livre de quaisquer objetos que possam obstruir o fluxo de ar para os componentes de refrigeração.

Não coloque o aparelho de refrigeração em compartimentos fecha-dos ou em áreas sem circulação de ar ou com uma circulação de ar muito reduzida.

- Certifique-se de que as aberturas de ventilação não estão tapadas.

• Não verta líquidos nem gelo para dentro do recipiente interior.
• Nunca mergulhe o aparelho de refrigeração em água.
• Proteja o aparelho de refrigeração e os cabos do calor e da humidade.
• O aparelho não pode ser exposto à chuva.

Quantidade Descrição

1 Geleira termoelétrica portátil

1 Cabo de conexão de corrente alternada

1 Cabo de conexão de corrente contínua

1 Adaptador de corrente para a ligação de corrente alternada (apenas TCX07)

1 Manual de montagem

Antes de ligar o aparelho, verifique se todas as peças estão disponíveis e incluídas no material fornecido.

4 U t i l i z a ç ã

A geleira é adequada para refrigerar e aquecer géneros alimentícios. A geleira está concebida para ser ligada a uma tomada de alimentação de corrente contínua de um veículo ou a uma fonte de alimentação de corrente alternada. A geleira também é adequada para a utilização em campismo.

A geleira está concebida para ser utilizada em aplicações domésticas e semelhantes, tais como

• áreas de cozinha do pessoal em estabelecimentos comerciais, escritórios e outros ambientes de trabalho
• explorações agrícolas
  • por clientes em hotéis, motéis e outros ambientes de tipo residencial
• ambientes do tipo "bed and breakfast"
• aplicações do ramo de catering e em aplicações semelhantes do comércio grossista

A geleira não é adequada para:

• armazenar substâncias corrosivas, cáusticas ou que contenham solventes
• ultracongelar géneros alimentícios

Esta geleira não está concebida para ser utilizada como aparelho encastrado.

Este produto destina-se exclusivamente à aplicação e aos fins pretendidos com base nestas instruções.

Este manual fornece informações necessárias para proceder a uma instalação e/ou a uma operação adequadas do produto. Uma instalação e/ou uma operação ou manutenção incorretas causarão um desempenho insatisfatório e uma possível avaria.

O fabricante não aceita qualquer responsabilidade por danos ou prejuízos no produto resultantes de:

• Montagem ou ligação incorreta, incluindo sobretensões
• Manutenção incorreta ou utilização de peças sobressalentes não originais fornecidas pelo fabricante
• Alterações ao produto sem autorização expressa do fabricante
• Utilização para outras finalidades que não as descritas no presente manual

A Dometic reserva-se o direito de alterar o design e as especificações do produto.

Descrição técnica

A geleira é uma geleira termoelétrica de baixo desgaste com ventilador para dissipação do calor.

A geleira pode refrigerar alimentos até, no máximo, 27 °C (TCX07: 25 °C) abaixo da temperatura ambiente (desligamento termostático a aprox. 2 °C) ou mantê-los quentes até um máximo de 65 °C.

TCX14, TCX21, TCX35

Se a geleira tiver atingido o intervalo de temperatura nominal, entrará automaticamente no modo de poupança de energia. Neste modo, apenas é consumida a energia necessária para atingir a temperatura definida para o interior da caixa.

A geleira está equipada com uma ligação prioritária automática. Desta forma, assegura-se a utilização da alimentação de corrente alternada (CA) em caso de ligação simultânea de uma fonte de alimentação CA e de uma bateria de 12/24 V.

4.1 Painel de comando (TCX07)

1 Tomada CC
2 Indicação de funcionamento vermelha (modo de aquecimento)
3 Interruptor
4 Indicação de funcionamento verde (modo de refrigeração)

4.2 Painel de comando (TCX14, TCX21, TCX35)

2 Indicação de funcionamento vermelha (modo de aquecimento)

3 Indicação de funcionamento azul (modo de refrigeração)

4 Botão "HOT/COLD"

5 Indicação do estado da temperatura

6

Botão

5 O p e r a ç ã o

Apenas são colocados dentro da geleira objetos ou alimentos que podem ser refrigerados ou aquecidos à temperatura selecionada.

Para evitar desperdício alimentar, observe o seguinte:

• Mantenha as oscilações de temperatura o mais reduzidas possível. Abra o aparelho de refrigeração apenas as vezes que forem necessárias e apenas durante o tempo necessário. Armazene os alimentos de modo a que o ar continue a circular bem.
• Ajuste a temperatura à quantidade e ao tipo de alimentos.

- Os alimentos podem absorver ou libertar facilmente cheiro ou sabor. Armazene os alimentos sempre bem cobertos ou em recipientes/garrafas fechadas.

5.1 Antes da primeira utilização

Por questões de higiene, limpe o interior e o exterior da geleira (ver capítulo "Limpeza e manutenção" na página 88).

5.2 Poupar energia

• Escolha um local bem ventilado e protegido da luz solar direta.
• Se pretender definir uma eficiência energética superior e uma potência de refrigeração inferior para o aparelho de refrigeração, utilize o modo ECO do aparelho (TCX14, TCX21, TCX35).
• Primeiro, deixe os alimentos quentes arrefecerem antes de os refrigerar no aparelho de refrigeração.
• Não abra o aparelho de refrigeração mais vezes do que as necessárias.
• Não deixe o aparelho de refrigeração aberto durante mais tempo do que o necessário.
• Verifique regularmente se a vedação da tampa ainda está corretamente encaixada.

5.3 Conectar ao isqueiro

OBSERVAÇÃO

Se conectar a geleira ao isqueiro do seu veículo, lembre-se de que, eventualmente, terá de ligar a ignição para que o aparelho seja alimentado com corrente.

Por motivos de segurança, a geleira está equipada com um sistema eletrónico para evitar a inversão da polaridade. Desta forma, protege-se a geleira de um curto-circuito ao efetuar a ligação a uma bateria.

5.4 Abrir a geleira

▶ Apenas TCX35: Desbloqueie a geleira (fig. 2, página 3).
▶ Abra a geleira.

5.5 Ligar a geleira a 230 V\~

TCX07

1. Ligue o cabo de corrente alternada ao adaptador de corrente.
2. Insira a outra extremidade do cabo de corrente alternada na tomada (lado de corrente alternada).
3. Ligue um dos lados do cabo de corrente contínua ao adaptador de corrente.
4. Insira a outra extremidade do cabo de corrente contínua na tomada de corrente contínua da geleira.

TCX14, TCX21, TCX35

Ligue a geleira com o cabo de ligação de corrente alternada fornecido (fig. 1 1, página 4) a uma tomada da rede de corrente alternada.

5.6 Ligar a geleira a 12 V=

OBSERVAÇÃO

Não é possível reverter a polaridade da ficha: só é possível inseri-la na tomada num sentido.

TCX07

1. Insira uma extremidade do cabo de ligação de 12 V na tomada da geleira.
2. Ligue a outra extremidade do cabo de conexão de 12 V à tomada de corrente contínua do veículo (fig. 5, página 4).

TCX14, TCX21, TCX35

Ligue a geleira com o cabo de ligação de corrente contínua fornecido (fig. 1 2, página 3) à tomada de corrente contínua do veículo (fig. 5, página 4).

5.7 Utilizar o monitorizador da bateria (TCX14, TCX21, TCX35)

O aparelho de refrigeração está equipado com um monitorizador da bateria de dois níveis que impede que a bateria do veículo se descarregue excessivamente quando o aparelho de refrigeração está ligado à tomada de alimentação CC (fig. 1 3, página 3).

Se a geleira for operada com a ignição do veículo desligada, a mesma desliga-se automaticamente assim que a tensão de alimentação descer abaixo de um valor definido. A geleira liga-se novamente assim que a bateria do veículo estiver carregada até ao nível de tensão para o novo arranque.

Quando desligada pelo monitorizador da bateria, a bateria do veículo deixará de estar completamente carregada. Evite ligar repetidamente ou utilizar consumidores de energia sem fases de carregamento longas. Certifique-se de que a bateria do veículo está carregada.

No modo "HIGH", o monitorizador da bateria responde mais rapidamente do que no nível "LOW" (ver tabela seguinte).

Modo do monitorizador da bateria LOW HIGH
Tensão de desconexão a 12 V	10,1 V 11,8 V
Tensão de novo arranque a 12 V	11,1 V 12,6 V
Tensão de desconexão a 24 V	21,5 V 24,6 V
Tensão de novo arranque a 24 V	23,0 V 26,2 V

Proceda da seguinte forma para selecionar o modo do monitorizador da bateria:

1. Ligue a geleira (ver capítulo "Ligar a geleira" na página 85).
2. Para selecionar o modo do monitorizador, desloque o interruptor para a posição "HIGH" ou "LOW".
3. Para desligar o modo do monitorizador, desloque o interruptor para a posição "OFF".

OBSERVAÇÃO

Se o aparelho de refrigeração for alimentado pela bateria do veículo, selecione o modo do monitorizador da bateria "HIGH". Se o aparelho de refrigeração estiver conectado a uma bateria de alimentação, o modo do monitorizador da bateria "LOW" será suficiente.

5.8 Ligar a geleira

TCX 07

1. Coloque a geleira sobre uma base estável.

2. Pressione o interruptor no painel de comando (fig. 3 3, página 4) para a posição "KALT/COLD" (modo de refrigeração) ou para a posição "HEISS/HOT" (modo de aquecimento) para ligar a geleira.

√ A geleira inicia a refrigeração ou o aquecimento do interior:

Indicação de funcionamento	Modo de funcionamento
Vermelho (fig. 3 2, página 4)	Aquecimento
Verde (fig. 3 4, página 4)	Refrigeração

TCX14, TCX21, TCX35

1. Coloque a geleira sobre uma base estável.
2. Pressione o botão ⏻ no painel de comando (fig. 4 1, página 4) para ligar a geleira.
   √ A geleira inicia a refrigeração ou o aquecimento do interior:

Indicação de funcionamento	Modo de funcionamento
Vermelho (fig. 4 2, página 4)	Aquecimento
Azul (fig. 4 3, página 4)	Refrigeração

5.9 Alternar entre refrigeração e aquecimento

TCX07

Para alternar entre os modos de funcionamento, desloque o interruptor no painel de comando (fig. 3 3, página 4) para a posição "KALT/COLD" para o modo de refrigeração ou para a posição "HEISS/HOT" para o modo de aquecimento.
√ A indicação de funcionamento verde (fig. 3 4, página 4) ou a indicação de funcionamento vermelha (fig. 3 2, página 4) acende-se e a geleira começa a refrigeração ou o aquecimento.

TCX14, TCX21, TCX35

Para alternar entre o modo de refrigeração e o modo de aquecimento, pressione o botão "HOT/COLD" (fig. 4 4, página 4).

OBSERVAÇÃO

A unidade de controlo da geleira inclui uma função de memória. Esta função memoriza o intervalo de temperatura selecionado para cada modo (refrigeração e aquecimento). Deste modo, o intervalo de temperatura previamente selecionado no respetivo modo é novamente definido sempre que se liga ou desliga o aparelho.

√ A indicação de funcionamento azul (fig. 4 3, página 4) ou a indicação de funcionamento vermelha (fig. 4 2, página 4) acende-se e a geleira começa a refrigeração ou o aquecimento.

5.10 Seleccionar a temperatura (TCX14, TCX21, TCX35)

A indicação de estado da temperatura (fig. 4 5, página 4) indica a temperatura selecionada. O número de LED acesos é proporcional à intensidade de refrigeração ou de aquecimento.

OBSERVAÇÃO

As indicações de temperatura que se seguem estão sujeitas a tolerâncias e dependem da posição de medição.

Temperatura no centro do interior a uma temperatura ambiente de aprox. 25 °C:

	Indicação do estado da tem- peratura (fig. 4 5, página 4)	Temperatura interior
Refrigeração	7 LED acesos aprox. 1 °C (TCX14)	aprox. 3 °C (TCX21, TCX35)
	1 LED aceso aprox. 17 °C (modo ECO)
Aquecimento	7 LED acesos aprox. 65 °C
	1 LED aceso aprox. 48 °C

Para selecionar a temperatura, pressione repetidamente o botão (fig. 4 6, página 4) até que se acenda o número pretendido de LED.

5.11 Desligar a geleira

OBSERVAÇÃO

Quando não pretender usar mais a geleira, desligue-a da rede elétrica.

TCX07

▶ Pressione o interruptor no painel de comando (fig. 3 3, página 4) para a posição “AUS/OFF” para desligar a geleira.

TCX14, TCX21, TCX35

▶ Pressione o botão no painel de comando para desligar a geleira.

5.12 Retirar a tampa (TCX14, TCX21, TCX35)

Pode remover a tampa da geleira (fig. 6, página 5):

1. Abra a tampa até esta fazer um ângulo de aprox. 30° com a geleira.
2. Puxe a tampa para a frente e levante-a na diagonal.

6 Limpeza e manutenção

• Nunca limpe o aparelho de refrigeração sob água corrente ou em água de lavar a loiça.
• Não utilize produtos de limpeza abrasivos ou objetos duros para a limpeza, pois estes podem danificar o aparelho de refrigeração.

▶ De vez em quando, limpe o interior e o exterior do aparelho de refrigeração com um pano húmido.
Certifique-se que as aberturas de entrada e saída de ar do aparelho estão livres de pó e sujidade para que, durante o funcionamento, o calor possa ser libertado e o aparelho não seja danificado.

7 Resolução de falhas

Falha Possível causa Sugestão

O aparelho de refrigeração não funciona. O rotor do ventilador não gira.	A tomada de alimentação CC do seu veículo não tem tensão.	Ligue a ignição do seu veículo para que a tomada de alimentação de corrente contínua receba corrente.
O aparelho de refrigeração não funciona. A ignição está ligada.	A tomada de alimentação de corrente contínua está suja. Tal origina um mau contacto elétrico.	Limpe o suporte da tomada de corrente contínua com uma escova não metálica e um solvente para que o pino de contacto central fique limpo.Se a ficha do aparelho de refrigeração ficar muito quente na tomada de alimentação de corrente contínua, tal significa que a tomada de alimentação de corrente contínua tem de ser limpa ou que a ficha não foi montada corretamente.
	O fusível do cabo de conexão queimou completamente.	Substitua o fusível (fig. 7 1, página 5) da ficha de corrente contínua por um fusível equivalente.
	O fusível do veículo está completamente queimado.	Substitua o fusível do veículo da tomada de corrente contínua (geralmente, 15 A). (Cumpra as instruções de utilização do seu veículo para o efeito).
O aparelho de refrigeração não refrigera o suficiente. O rotor do ventilador no exterior não gira.	O motor da ventoi-nha está avariado.	Contacte o agente de assistência técnica autorizado para solicitar reparação.
O aparelho de refrigeração não refrigera o suficiente. O rotor do ventilador no exterior gira.	O motor da ventoi-nha para o ventilador interior está avariado.
	O elemento termoelétrico está avariado.
	A fonte de alimentação integrada está avariada.

8 Garantia

Aplica-se o prazo de garantia legal. Se o produto apresentar defeitos, contacte o seu revendedor ou a filial do fabricante no seu país (ver dometic.com/dealer).

Para fins de reparação e do processamento da garantia, envie também os seguintes documentos quando devolver o produto:

• Uma cópia da fatura com a data de aquisição
• Um motivo de reclamação ou uma descrição da falha

Tenha em atenção que as reparações feitas por si ou por não profissionais podem ter consequências sobre a segurança e anular a garantia.

9 E I i m i n a ç ã

Reciclagem de produtos com baterias, baterias recarregáveis ou fontes de luz não substituíveis

Se o produto contiver quaisquer pilhas, baterias recarregáveis ou fontes de luz não substituíveis, não tem de as remover antes da eliminação.
Para eliminar definitivamente o produto, informe-se junto do centro de reciclagem ou revendedor mais próximo sobre as disposições de eliminação aplicáveis.
▶ O produto pode ser eliminado gratuitamente.

10 Dados técnicos

Consulte mais informações sobre o produto através do código QR existente no rótulo energético no produto ou em eprel.ec.europa.eu.

	TCX07
Tensão de alimentação: 12 V---	230 V~ (com adaptador de corrente)
Potência de entrada:	38 W (12 V---)43 W (230 V~)
Intervalo de temperatura interior- Refrigeração: máx. 25 °C abaixo da temperatura ambiente-Aquecimento: máx. 65 °C
Classe de climatização: N
Utilização adequada à temperatura ambiente:	+16 °Ca +32 °C
Dimensões:	fig. 8, página 6
Peso: 2,8 kg (sem adaptador de corrente)
Inspeção/Certificado:	CE UK CA

	TCX14 TCX21	TCX35
Tensão de alimentação: 12/24 V---220-240 V~
Potência de entrada:	46 W (12 V---)50 W (24 V---)64 W (230 V~)
Intervalo de temperatura inter-rior (7 a 1 LED)-Refrigeração:	1 °C a 17 °C	3 °C a 17 °C
	(máx. 27 °C abaixo da temperatura ambiente)
Intervalo de temperatura inter-rior (7 a 1 LED)-Aquecimento: 48 °C a 65 °C
Classe de climatização: N
Utilização adequada à temperatura ambiente:	+16 °C a +32 °C
Dimensões:	fig. 9, página 6	fig. 10, página 7	fig. 11, página 7
Peso: 5,8 kg 7,3 kg 10,6 kg
Inspeção/Certificado:
