TropiCool TCX 35 - Jääkaappi DOMETIC - Ilmainen käyttöohje ja opas

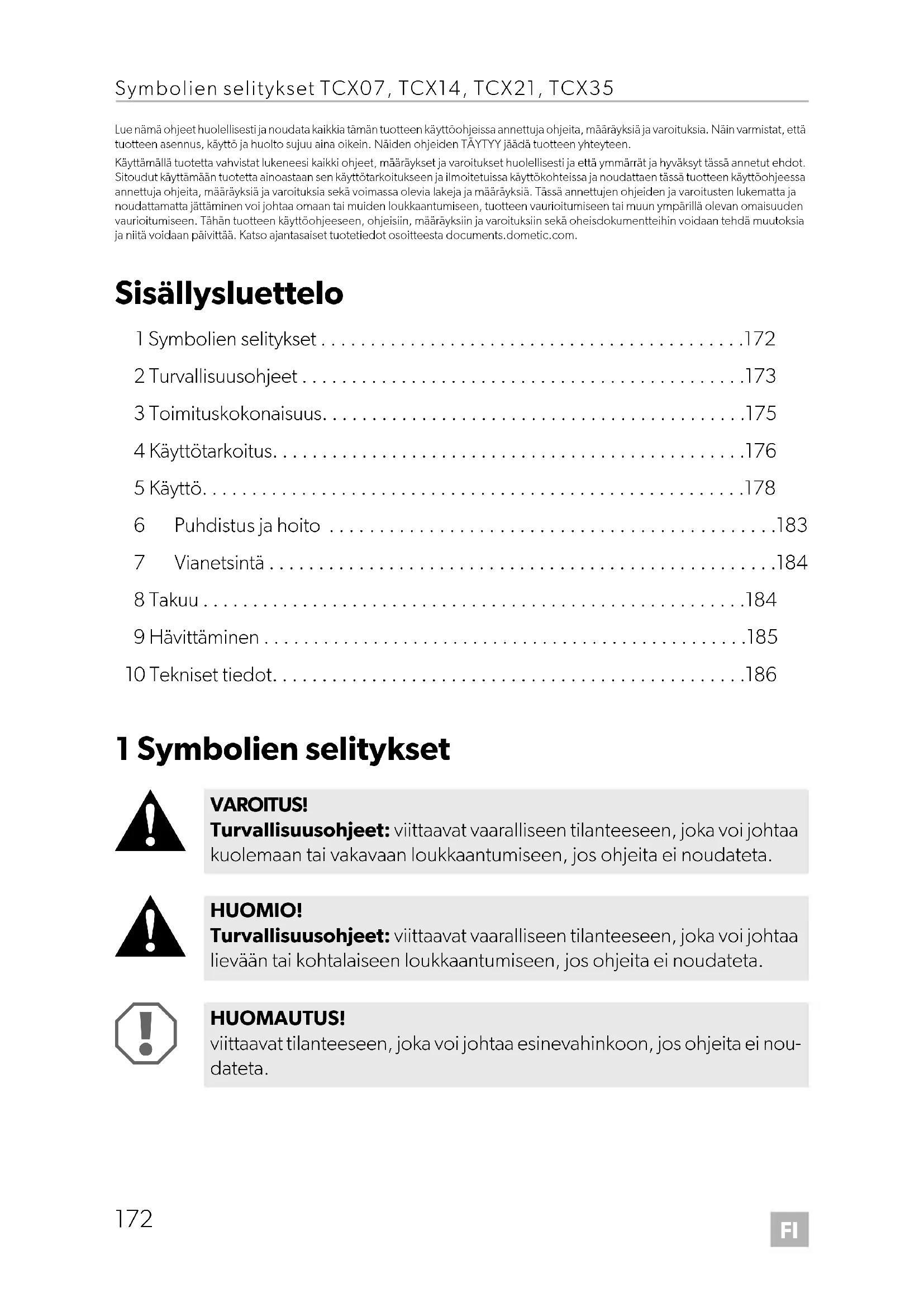

KÄYTTÖOHJE TropiCool TCX 35 DOMETIC

• Lue nämä ohjeet huolellisesti ja noudata kaikkia tämän tuotteen käyttöohjeissa annettuja ohjeita, määräyksiä ja varoituksia. Näin varmistat, että tuotteen asennus, käyttö ja huolto sujuu aina oikein. Näiden ohjeiden TÄYTYY jäädä tuotteen yhteyteen. Käyttämällä tuotetta vahvistat lukeneesi kaikki ohjeet, määräykset ja varoitukset huolellisesti ja että ymmärrät ja hyväksyt tässä annetut ehdot. Sitoudut käyttämään tuotetta ainoastaan sen käyttötarkoitukseen ja ilmoitetuissa käyttökohteissa ja noudattaen tässä tuotteen käyttöohjeessa annettuja ohjeita, määräyksiä ja varoituksia sekä voimassa olevia lakeja ja määräyksiä. Tässä annettujen ohjeiden ja varoitusten lukematta ja noudattamatta jättäminen voi johtaa omaan tai muiden loukkaantumiseen, tuotteen vaurioitumiseen tai muun ympärillä olevan omaisuuden vaurioitumiseen. Tähän tuotteen käyttöohjeeseen, ohjeisiin, määräyksiin ja varoituksiin sekä oheisdokumentteihin voidaan tehdä muutoksia ja niitä voidaan päivittää. Katso ajantasaiset tuotetiedot osoitteesta documents.dometic.com. Sisällysluettelo 1 Symbolien selitykset p. 172
• 2 Turvallisuusohjeet p. 173
• 3 Toimituskokonaisuus p. 175
• 4 Käyttötarkoitus p. 176
• 5 Käyttö p. 178
• 6 Puhdistus ja hoito p. 183
• 7 Vianetsintä p. 184
• 8 Takuu p. 184
• 9 Hävittäminen p. 185
• 10 Tekniset tiedot 1 Symbolien selitykset p. 186

VAROITUS! Turvallisuusohjeet: viittaavat vaaralliseen tilanteeseen, joka voi johtaa kuolemaan tai vakavaan loukkaantumiseen, jos ohjeita ei noudateta. HUOMIO! Turvallisuusohjeet: viittaavat vaaralliseen tilanteeseen, joka voi johtaa lievään tai kohtalaiseen loukkaantumiseen, jos ohjeita ei noudateta. HUOMAUTUS! viittaavat tilanteeseen, joka voi johtaa esinevahinkoon, jos ohjeita ei nou- dateta. DometicTCX07-TCX35_OPM_4445103171_EMEA16-ar_202x-xx-xx.book Page 172 Tuesday, November 29, 2022 11:33 AMFI TCX07, TCX14, TCX21, TCX35 Turvallisuusohjeet

2 Turvallisuusohjeet

VAARA! Näiden varoitusten noudattamatta jättäminen johtaa kuolemaan tai vakavaan vammaan. Sähköiskun vaara

• Veneissä: Huolehdi verkkokäytössä ehdottomasti siitä, että virran- syöttö on suojattu FI-kytkimellä.

• Älä kosketa avojohtimia koskaan paljain käsin. Tämä koskee ennen kaikkea laitteen käyttöä vaihtovirtaverkkoon yhdistettynä.

• Huolehdi ennen laitteen käyttöönottoa siitä, että johto ja pistoke ovat kuivia.

VAROITUS! Näiden varoitusten noudattamatta jättäminen voi johtaa kuolemaan tai vakavaan vammaan. Sähköiskun vaara

• Kylmälaitetta ei saa ottaa käyttöön, jos siinä on näkyviä vaurioita.

• Jos tämän jäähdytyslaitteen virtajohto on vioittunut, se täytyy vaihtaa vaarojen välttämiseksi.

• Ainoastaan pätevät ammattilaiset saavat korjata tätä kylmälaitetta. Vää- rin tehdyistä korjauksista voi aiheutua vakavia vaaroja.

• Liitä laite pistorasiaan, jolla liitäntä on varmasti tukeva, etenkin jos laite täytyy maadoittaa. Palovaara

• Varmista, että virtajohto ei juutu kiinni eikä vaurioidu sijoittaessasi lai- tetta paikalleen.

• Älä sijoita siirrettäviä pistorasialistoja tai siirrettäviä virtalähteitä laitteen taakse.

• Pidä laitekotelon tai asennusrakenteiden ilmanvaihtoaukot vapaina esteistä.

• Älä käytä mitään mekaanisia esineitä tai muita keinoja sulatusprosessin nopeuttamiseen paitsi, jos valmistaja suosittelee niiden käyttämistä.

• Älä vahingoita kylmäainekiertoa. OHJE Tuotteen käyttöä koskevia lisätietoja. DometicTCX07-TCX35_OPM_4445103171_EMEA16-ar_202x-xx-xx.book Page 173 Tuesday, November 29, 2022 11:33 AMFI Turvallisuusohjeet TCX07, TCX14, TCX21, TCX35

• Tätä laitetta voivat käyttää valvonnan alaisuudessa myös vähintään 8- vuotiaat lapset samoin kuin henkilöt, joiden fyysiset, aistinvaraiset tai henkiset kyvyt ovat rajoittuneet tai joilta puuttuu laitteen käytön vaa- tima kokemus tai tietämys, mikäli edellä mainittuja henkilöitä on opas- tettu käyttämään laitetta turvallisesti ja mikäli henkilöt ymmärtävät laitteen käyttöön liittyvät riskit.

• Lapset eivät saa leikkiä laitteella.

• Lapset eivät saa ilman valvontaa puhdistaa laitetta eivätkä ryhtyä käyttä- jälle sallittuihin kunnossapitotöihin.

• 3 – 8-vuotiaat lapset saavat sekä sijoittaa tuotteita kylmälaitteisiin että noutaa tuotteita sieltä. Räjähdysvaara

• Älä säilytä kylmälaitteessa mitään räjähdysalttiita aineita kuten suihke- purkkeja, joissa on syttyvää ponneainetta.

HUOMIO! Näiden varoitusten noudattamatta jättäminen voi joh- taa vähäiseen tai kohtalaiseen vammaan. Sähköiskun vaara

• Irrota kylmälaite virtalähteestä – ennen puhdistusta tai huoltoa – aina käytön jälkeen Terveysvaara Noudata seuraavia ohjeita elintarvikkeiden pilaantumisen estämiseksi:

• Tarkista, vastaako laitteen jäähdytysteho niiden elintarvikkeiden tai lääkkeiden vaatimuksia, joita haluat säilyttää viileässä.

• Elintarvikkeita saa säilyttää vain alkuperäispakkauksissa tai tarkoituk- seen sopivissa astioissa.

• Kylmälaitteen avaaminen pitkiksi ajoiksi voi merkittävästi nostaa läm- pötilaa laitteen lokeroissa.

• Puhdista säännöllisesti pinnat, jotka voivat joutua kosketuksiin elintar- vikkeiden ja suojaamattomien viemärijärjestelmän osien kanssa.

• Jos laite jätetään tyhjäksi pitkäksi ajaksi: – Kytke laite pois päältä. –Sulata laite. – Puhdista ja kuivaa laite. – Jätä kansi auki, jotta laitteen sisälle ei pääse muodostumaan hometta. DometicTCX07-TCX35_OPM_4445103171_EMEA16-ar_202x-xx-xx.book Page 174 Tuesday, November 29, 2022 11:33 AMFI TCX07, TCX14, TCX21, TCX35 Toimituskokonaisuus

• Varmista, että tyyppietiketin jännitetiedot vastaavat käytettävissä ole- vaa energiansyöttöä.

• Liitä kylmälaite vain seuraavalla tavalla: – Tasavirtaliitäntäjohdolla ajoneuvon tasavirtaverkkoon – Tai vaihtovirtaliitäntäjohdolla vaihtovirtaverkkoon

• Älä koskaan irrota pistoketta pistorasiasta johdosta vetämällä.

• Jos kylmälaite on liitetty tasavirtapistorasiaan, irrota kylmälaite ja muut sähkölaitteet akusta, ennen kuin liität pikalaturin.

• Jos kylmälaite on liitetty tasavirtapistorasiaan, irrota kylmälaite tai kytke se pois päältä, kun sammutat moottorin. Muuten ajoneuvon akku voi purkautua.

• Kylmälaite ei sovellu syövyttävien aineiden tai liuottimia sisältävien aineiden kuljettamiseen.

• Älä käytä kylmälaitteen sisällä sähkölaitteita, ellei valmistaja suosittele näitä laitteita tähän tarkoitukseen.

• Älä altista kylmälaitetta avotulelle tai muille lämpölähteille (lämmitys, suora auringonpaiste, kaasu-uunit jne.).

• Ylikuumenemisvaara! Varmista aina, että kylmälaitteen kaikilla neljällä sivulla on vähintään 50 mm tilaa tuuletukselle. Pidä tuuletustila vapaana kaikista esineistä, jotka voisivat haitata ilman virtausta jäähdytysosiin. Älä sijoita kylmälaitetta suljettuihin tiloihin tai alueille, joissa ilma ei vir- taa tai virtaa vain hyvin vähän.

• Huolehdi siitä, ettei tuuletusaukkoja peitetä.

• Älä laita sisäastiaan jäätä tai nesteitä.

• Älä koskaan upota kylmälaitetta veteen.

• Suojaa kylmälaite ja johdot kuumuudelta ja kosteudelta.

• Laitetta ei saa asettaa alttiiksi sateelle. 3 Toimituskokonaisuus Määrä Kuvaus1 Kannettava sähkökäyttöinen kylmälaukku1 Vaihtovirtaliitännän liitäntäjohto DometicTCX07-TCX35_OPM_4445103171_EMEA16-ar_202x-xx-xx.book Page 175 Tuesday, November 29, 2022 11:33 AMFI Käyttötarkoitus TCX07, TCX14, TCX21, TCX35

Ennen kuin käynnistät laitteen, tarkista, että olet saanut kaikki toimituskokonaisuuteen sisältyvät osat. 4 Käyttötarkoitus Kylmälaukku sopii elintarvikkeiden jäähdyttämiseen ja lämmittämiseen. Kylmälaukku on suunniteltu käytettäväksi ajoneuvon tasavirtapistorasialla tai vaihtovirralla. Kylmä- laukku soveltuu myös leirintäkäyttöön. Kylmälaukku on tarkoitettu kotitalouskäyttöön ja sen kaltaisiin käyttökohteisiin kuten

• käyttöön henkilökunnan keittiötiloissa kaupoissa, toimistoissa ja muissa työympä- ristöissä

• käyttöön maatiloilla

• asiakaskäyttöön hotelleissa, motelleissa ja muissa majoitusympäristöissä

• aamiaismajoitustyyppisissä ympäristöissä

• pitopalvelu- ja muissa ei-jakelukohteissa Kylmälaukku ei sovellu seuraaviin:

• syövyttävien tai liuottimia sisältävien aineiden säilytys

• elintarvikkeiden pakastaminen Kylmälaukkua ei ole tarkoitettu kiinteästi asennettavaksi laitteeksi. Tämä tuote soveltuu ainoastaan näissä ohjeissa ilmoitettuun käyttötarkoitukseen ja käyttökohteeseen. Näistä ohjeista saat tuotteenasianmukaiseen asennukseen ja/tai käyttöön tarvittavat tiedot. Väärin tehdyn asennuksen ja/tai väärän käyttötavan tai vääränlaisen huollon seurauksena laite ei toimi tyydyttävästi, ja se saattaa mennä epäkuntoon. Valmistaja ei ota vastuuta tapaturmista tai tuotevaurioista, jotka johtuvat seuraavista:

• Väärin tehty asennus tai liitäntä, ylijännite mukaan lukien

• Väärin tehty huolto tai muiden kuin valmistajalta saatavien alkuperäisten varaosien käyttö

• Tuotteeseen ilman valmistajan nimenomaista lupaa tehdyt muutokset 1 Tasavirtaliitännän liitäntäjohto 1 Adapteri vaihtovirtaliitäntään (vain TCX07) 1Asennusohje Määrä Kuvaus DometicTCX07-TCX35_OPM_4445103171_EMEA16-ar_202x-xx-xx.book Page 176 Tuesday, November 29, 2022 11:33 AMFI TCX07, TCX14, TCX21, TCX35 Käyttötarkoitus

• Käyttö muuhun kuin tässä ohjeessa ilmoitettuun tarkoitukseen Dometic pidättää itsellään oikeuden muutoksiin tuotteen ulkonäössä ja spesifikaati- oissa. Tekninen kuvaus Kylmälaukku termosähköinen kylmälaatikko, joka ei juurikaan kulu käytössä ja jonka lämmönpoisto tapahtuu tuulettimen avulla. Kylmälaukku pystyy säilyttämään elintarvikkeet enintään 27 °C (TCX07: 25 °C) ympä- ristölämpötilaa viileämpinä (termostaatin katkaisulämpötila noin 2 °C) tai pitämään ne lämpiminä, korkeintaan 65 °C:ssa.

Kylmälaukku siirtyy automaattisesti energiansäästötilaan saavutettuaan asetetun läm- pötila-alueen. Kyseisessä tilassa kylmälaite kuluttaa energiaa vain sen verran kuin on tarpeen asetuslämpötilan saavuttamiseksi laitteen sisäpuolella. Kylmälaitteessa on automaattinen ensisijaiskytkentä. Tämän kytkennän ansiosta laite ottaa virran aina sähköverkosta, mikäli laite on yhdistetty 12/24 V:n akun lisäksi samanaikaisesti myös sähköverkkoon.

4.1 Käyttöpaneeli (TCX07)

4.2 Käyttöpaneeli (TCX14, TCX21, TCX35)

Nro kuvassa kuva 3, sivulla 4 Selitys 1 Tasavirtaliitin 2 Punainen käyttönäyttö (lämmitystila) 3Kytkin 4 Vihreä käyttönäyttö (jäähdytystila) Nro kuvassa kuva 4, sivulla 4 Selitys

-painike 2 Punainen käyttönäyttö (lämmitystila) 3 Sininen käyttönäyttö (jäähdytystila) DometicTCX07-TCX35_OPM_4445103171_EMEA16-ar_202x-xx-xx.book Page 177 Tuesday, November 29, 2022 11:33 AMFI Käyttö TCX07, TCX14, TCX21, TCX35

Huomaa seuraava ruokahävikin välttämiseksi:

• Pidä lämpötilan heilahtelu mahdollisimman pienenä. Avaa kylmälaite vain silloin ja vain niin pitkäksi aikaa kuin on tarpeen. Säilytä elintarvikkeet niin, että ilma pää- see kiertämään hyvin.

• Säädä lämpötila elintarvikkeiden määrää ja tyyppiä vastaavaksi.

• Elintarvikkeeseen voi helposti tarttua hajua tai makua tai siitä voi irrota näitä. Säi- lytä elintarvikkeet aina peitettyinä tai suljetuissa astioissa/pulloissa.

5.1 Ennen ensimmäistä käyttökertaa

➤ Puhdista kylmälaukku hygieniasyistä sekä sisältä että ulkoa (ks. kap. ”Puhdistus ja hoito” sivulla 183).

5.2 Energian säästäminen

• Valitse paikka, joka on hyvin tuuletettu ja suojassa auringonpaisteelta.

• Jos haluat parantaa kylmälaitteen energiatehokkuutta ja tinkiä sen jäähdytystehosta, valitse laitteen ECO-tila (TCX14, TCX21, TCX35).

• Anna lämpimien elintarvikkeiden jäähtyä, ennen kuin panet niitä kylmälaitteeseen kylmäsäilytettäviksi.

• Älä avaa kylmälaitetta tarpeettoman usein.

• Älä pidä kylmälaitetta auki tarpeettoman kauan.

• Varmista säännöllisesti, että kannen tiiviste istuu kunnolla. 4 HOT/COLD (KUUMA/KYLMÄ) -painike5 Lämpötilan tilanäyttö -painike HUOMAUTUS! Vahingonvaara Säilytä kylmälaukussa vain esineitä tai tuotteita, joita saa säilyttää viileänä tai lämpimänä valitussa lämpötilassa. Nro kuvassa kuva 4, sivulla 4 Selitys DometicTCX07-TCX35_OPM_4445103171_EMEA16-ar_202x-xx-xx.book Page 178 Tuesday, November 29, 2022 11:33 AMFI TCX07, TCX14, TCX21, TCX35 Käyttö

5.3 Liittäminen savukkeensytyttimeen

Turvallisuussyistä kylmälaukussa on elektroninen järjestelmä, jolla estetään vääränapaisuus. Näin kylmälaukku on suojattu oikosululta, kun akku liitetään.

5.4 Kylmälaukun avaaminen

➤ Vain TCX35: Avaa kylmälaukun lukitus (kuva 2, sivulla 3). ➤ Avaa kylmälaukku.

5.5 Kylmälaukun liittäminen 230 V:n jännitteeseenw

1. Liitä vaihtovirtajohto virta-adapteriin.

2. Liitä vaihtovirtajohdon toinen pää pistorasiaan (vaihtovirtaverkkoon).

3. Liitä tasavirtajohdon toinen pää virta-adapteriin.

4. Liitä tasavirtajohdon toinen pää kylmälaukun tasavirtapistorasiaan.

➤ Liitä kylmälaukku mukana toimitetulla vaihtovirtaliitäntäjohdolla (kuva 1 1, sivulla 4) vaihtovirtaverkon pistorasiaan.

5.6 Kylmälaukun liittäminen 12 V:n jännitteeseeng

1. Liitä 12 V:n liitäntäjohdon toinen pää kylmälaukun pistorasiaan.

2. Liitä 12 V -liitäntäjohdon toinen pää ajoneuvon tasavirtapistorasiaan (kuva 5,

sivulla 4). OHJE Huomaa, että virran täytyy mahdollisesti olla virransyöttöä varten päällä, kun kylmälaite liitetään ajoneuvon savukkeensytyttimeen. OHJE Pistokkeen napaisuutta ei voi muuttaa, se voidaan liittää pistorasiaan vain yhdellä tavalla. DometicTCX07-TCX35_OPM_4445103171_EMEA16-ar_202x-xx-xx.book Page 179 Tuesday, November 29, 2022 11:33 AMFI Käyttö TCX07, TCX14, TCX21, TCX35

➤ Liitä kylmälaukku mukana toimitetulla tasavirtaliitäntäjohdolla (kuva 1 2, sivulla 3) ajoneuvon tasavirtapistorasiaan (kuva 5, sivulla 4).

5.7 Akkuvahdin käyttö (TCX14, TCX21, TCX35)

Kylmälaitteessa on kaksipykäläinen akkuvahti, joka suojelee ajoneuvon akkua syvä- purkautumiselta, kun kylmälaitetta käytetään tasavirralla (kuva 1 3, sivulla 3). Jos kylmälaukkua käytetään ajoneuvon sytytyksen ollessa pois päältä, kylmälaukku kytkeytyy itsestään pois päältä heti, kun syöttöjännite laskee asetetun arvon alle. Kyl- mälaukku kytkeytyy päälle heti, kun ajoneuvon akun lataustila on saavuttanut uudel- leenkytkentäjännitteen.

Tilassa ”HIGH” akkuvahti reagoi nopeammin kuin tasolla ”LOW” (ks. seuraava tau- lukko). Valitse akkuvahdin tila seuraavalla tavalla:

1. Kytke kylmälaukku päälle (katso kap. ”Kylmälaukun kytkeminen päälle”

2. Valitse akkuvahdin tila siirtämällä kytkin asentoon ”HIGH” tai asentoon ”LOW”.

3. Kytke akkuvahti pois siirtämällä kytkin asentoon ”OFF”.

HUOMAUTUS! Vahingonvaara Kun akkuvahti on kytkenyt virran pois, ajoneuvon akku ei enää ole täy- teen ladattu. Vältä toistuvaa uudelleenkäynnistämistä ja virrankuluttajien käyttöä ilman pitempiä latausvaiheita. Varmista, että ajoneuvon akku ladataan uudelleen. Akkuvahdin tila LOW HIGH Poiskytkentäjännite 12 V:n järjestelmässä 10,1 V 11,8 V Uudelleenkäynnistysjännite 12 V:n järjestel- mässä 11,1 V 12,6 V Poiskytkentäjännite 24 V:n järjestelmässä 21,5 V 24,6 V Uudelleenkäynnistysjännite 24 V:n järjestel- mässä 23,0 V 26,2 V DometicTCX07-TCX35_OPM_4445103171_EMEA16-ar_202x-xx-xx.book Page 180 Tuesday, November 29, 2022 11:33 AMFI TCX07, TCX14, TCX21, TCX35 Käyttö

5.8 Kylmälaukun kytkeminen päälle

1. Sijoita kylmälaukku tukevalle alustalle.

2. Kytke kylmälaukku päälle painamalla käyttöpaneelin kytkin (kuva 3 3, sivulla 4)

asentoon ”KALT/COLD” (jäähdytystila) tai ”HEISS/HOT” (lämmitystila). ✔ Kylmälaukun sisus alkaa jäähtyä tai lämmetä:

1. Sijoita kylmälaukku tukevalle alustalle.

2. Kytke kylmälaukku päälle painamalla käyttöpaneelin -painiketta (kuva 4 1,

sivulla 4). ✔ Kylmälaukun sisus alkaa jäähtyä tai lämmetä:

5.9 Jäähdytyksen ja lämmityksen vaihtaminen

TCX07 ➤ Jos haluat vaihtaa käyttötilaa, siirrä käyttöpaneelin kytkin (kuva 3 3, sivulla 4) asentoon ”KALT/COLD” kun haluat siirtyä jäähdytystilaan, tai asentoon ”HEISS/HOT” kun haluat siirtyä lämmitystilaan. ✔ Vihreä käyttönäyttö (kuva 3 4, sivulla 4) tai punainen käyttönäyttö (kuva 3 2, sivulla 4) syttyy ja kylmälaukku alkaa jäähdyttää tai lämmittää. OHJE Kun kylmälaite saa virtansa ajoneuvon akusta, valitse akkuvahdin tilaksi ”HIGH”. Jos kylmälaite on liitetty erilliseen syöttöakkuun, akkuvahdin tilaksi riittää ”LOW”. Toimintailmaisin Toimi ntat ila Punainen (kuva 3 2, sivulla 4) Lämmitys Vihreä (kuva 3 4, sivulla 4) Jäähdytys Toimintailmaisin Toimi ntat ila Punainen (kuva 4 2, sivulla 4) Lämmitys Sininen (kuva 4 3, sivulla 4) Jäähdytys DometicTCX07-TCX35_OPM_4445103171_EMEA16-ar_202x-xx-xx.book Page 181 Tuesday, November 29, 2022 11:33 AMFI Käyttö TCX07, TCX14, TCX21, TCX35

➤ Kun haluat vaihtaa jäähdytystilaan tai lämmitystilaan, paina HOT/COLD - painiketta (kuva 4 4, sivulla 4).

✔ Sininen käyttönäyttö (kuva 4 3, sivulla 4) tai punainen käyttönäyttö (kuva 4 2, sivulla 4) syttyy ja kylmälaukku alkaa jäähdyttää tai lämmittää.

5.10 Lämpötilan valinta (TCX14, TCX21, TCX35)

Lämpötilan tilanäyttö (kuva 4 5, sivulla 4) ilmaisee valitun lämpötilan. Jäähdytys- tai lämmitysteho kasvaa LED-valojen lukumäärän kasvaessa.

Lämpötila sisustan keskellä, kun ympäristön lämpötila on noin 25 °C: ➤ Lämpötila valitaan painamalla -painiketta (kuva 4 6, sivulla 4) niin monta ker- taa, että vaadittava määrä LED-valoja syttyy.

5.11 Kylmälaukun kytkeminen pois päältä

OHJE Kylmälaukun ohjausyksikössä on muistitoiminto. Se muistaa kummankin käyttötilan (jäähdytyksen ja lämmityksen) valitun lämpötila-alueen. Näin ollen kummankin käyttötilan viimeksi valittuna ollut lämpötila-alue ote- taan aina käyttöön, kun käyttötila kytketään päälle tai vaihdetaan. OHJE Seuraavat lämpötilat voivat poiketa ilmoitetuista arvoista määrätyn vaih- teluvälin rajoissa ja riippuvat mittauspaikasta. Lämpötilan tilanäyttö (kuva 4 5, sivulla 4) Sisälämpötila Jäähdytys 7 LED-valoa palaa noin 1 °C (TCX14) noin 3 °C (TCX21, TCX35) 1 LED-valo palaa noin 17 °C (ECO-tila) Lämmitys 7 LED-valoa palaa noin 65 °C 1 LED-valo palaa noin 48 °C OHJE Kun lopetat kylmälaukun käytön, irrota se verkkovirrasta. DometicTCX07-TCX35_OPM_4445103171_EMEA16-ar_202x-xx-xx.book Page 182 Tuesday, November 29, 2022 11:33 AMFI TCX07, TCX14, TCX21, TCX35 Puhdistus ja hoito

TCX07 ➤ Kytke kylmälaukku pois päältä siirtämällä käyttöpaneelin kytkin (kuva 3 3, sivulla 4) ”AUS/OFF” -asentoon.

➤ Kytke kylmälaukku pois päältä painamalla käyttöpaneelin -painiketta.

5.12 Kannen poistaminen (TCX14, TCX21, TCX35)

Kylmälaukun kannen voi ottaa pois (kuva 6, sivulla 5):

1. Avaa kansi niin, että se on noin 30°:n kulmassa kylmälaukkuun nähden.

2. Vedä kantta ja nosta se pois viistosti.

➤ Puhdista kylmälaite toisinaan sisältä ja ulkoa kostealla liinalla. ➤ Varmista, että laitteen ilmanotto- ja poistoaukot ovat puhtaita pölystä ja liasta, jotta toiminnassa syntyvä lämpö voidaan johtaa pois ja laite ei pääse vaurioitu- maan. HUOMAUTUS! Vaurion vaara

• Älä koskaan puhdista kylmälaitetta juoksevan veden alla tai tiskive- dessä.

• Älä käytä puhdistamiseen hankaavia puhdistusaineita tai kovia esi- neitä, koska ne voivat vahingoittaa kylmälaitetta. DometicTCX07-TCX35_OPM_4445103171_EMEA16-ar_202x-xx-xx.book Page 183 Tuesday, November 29, 2022 11:33 AMFI Vianetsintä TCX07, TCX14, TCX21, TCX35

7 Vianetsintä 8Takuu Tuotetta koskee lakisääteinen tuotevastuuaika. Jos tuote on viallinen, ota yhteyttä jäl- leenmyyjään tai valmistajan toimipisteeseen omassa maassasi (ks. dome- tic.com/dealer). Häiriö Mahdollinen syy Ehdotus Kylmälaite ei toimi. Tuu- lettimen siipipyörä ei pyöri. Ajoneuvon tasavirta- pistorasiassa ei ole jännitettä. Kytke ajoneuvon sytytysvirta päälle, jotta tasavirtapistorasia saa virtaa. Kylmälaite ei toimi. Syty- tysvirta on päällä. Tasavirtapistorasia on likainen. Tämän vuoksi sähkökontakti on heikko. Puhdista tasavirtapistorasian runko ei- metallisella harjalla ja puhdistusaineliuok- sella niin, että keskimmäinen kosketin- tappi puhdistuu. Jos kylmälaitteen pistoke lämpenee voi- makkaasti tasavirtapistorasiassa, tasavirta- pistorasia joko täytyy puhdistaa tai pistoketta ei ole koottu oikein. Liitäntäjohdon sulake on palanut. Vaihda tasavirtapistokkeen sulakkeen (kuva 7 1, sivulla 5) tilalle alkuperäistä vastaava sulake. Ajoneuvosulake on palanut. Vaihda tasavirtapistorasian ajoneuvosu- lake (yleensä 15 A). (Noudata ajoneuvon käyttöohjetta.) Kylmälaite ei jäähdytä kunnolla. Ulkopuolinen tuulettimen siipipyörä ei pyöri. Tuuletinmoottori on rikki. Ota yhteyttä valtuutettuun huoltopalve- luun ja korjauta laite. Kylmälaite ei jäähdytä kunnolla. Ulkopuolinen tuulettimen siipipyörä pyörii. Sisätuulettimen tuule- tinmoottori on rikki. Lämpösähköele- mentti on rikki. Kiinteästi asennettu virtalähde on rikki. DometicTCX07-TCX35_OPM_4445103171_EMEA16-ar_202x-xx-xx.book Page 184 Tuesday, November 29, 2022 11:33 AMFI TCX07, TCX14, TCX21, TCX35 Hävittäminen

Jos lähetät tuotteen korjattavaksi, liitä korjaus- ja takuukäsittelyä varten mukaan seu- raavat asiakirjat:

• Kopio kuitista, jossa näkyy ostopäivä

• Valitusperuste tai vikakuvaus Huomaa, että itse tai väärin tehty korjaus voi vaarantaa turvallisuuden ja johtaa takuun raukeamiseen. 9Hävittäminen Kiinteästi asennettuja akkuja, ladattavia akkuparistoja ja valonlähteitä sisältävien tuotteiden kierrätys ➤ Jos tuotteessa on kiinteästi asennettuja akkuja, ladattavia akkuparistoja tai valonlähteitä, niitä ei tarvitse poistaa ennen tuotteen hävittämistä. ➤ Jos haluat poistaa tuotteen lopullisesti käytöstä, tiedustele yksityiskohtaisia hävittämistä koskevia ohjeita ja määräyksiä lähimmästä kierrätyskeskuksesta tai erikoisliikkeestä. ➤ Tuotteen voi hävittää veloituksetta. DometicTCX07-TCX35_OPM_4445103171_EMEA16-ar_202x-xx-xx.book Page 185 Tuesday, November 29, 2022 11:33 AMFI Tekniset tiedot TCX07, TCX14, TCX21, TCX35

10 Tekniset tiedot Lisää tuotetietoja saat tuotteessa olevan energiamerkin QR-koodin kautta tai osoit- teesta eprel.ec.europa.eu. TCX07 Tulojännite: 12 Vg 230 Vw (virta-adapterilla) Ottoteho: 38 W (12 Vg) 43 W (230 Vw) Sisustan lämpötila-alue – jäähdytys: maks. 25 °C alle ympäristölämpötilan – lämmitys: maks. 65 °C Ilmastoluokka: N Tarkoitetun käyttöympäristön lämpötila: +16 °C ... +32 °C Mitat: kuva 8, sivulla 6 Paino: 2,8 kg (ilman virtalähdettä) Tarkastus/sertifikaatti: DometicTCX07-TCX35_OPM_4445103171_EMEA16-ar_202x-xx-xx.book Page 186 Tuesday, November 29, 2022 11:33 AMFI TCX07, TCX14, TCX21, TCX35 Tekniset tiedot

Tulojännite: 12/24 Vg 220 – 240 Vw Ottoteho: 46 W (12 Vg) 50 W (24 Vg) 64 W (230 Vw) Sisälämpötilan alue (7–1 LED- valoa) – jäähdytys: 1 °C ... 17 °C 3 °C ... 17 °C (maks. 27 °C ympäristön lämpötilan alapuolelle) Sisälämpötilan alue (7–1 LED- valoa) – lämmitys: 48 °C ... 65 °C Ilmastoluokka: N Tarkoitetun käyttöympäristön lämpötila: +16 °C ... +32 °C Mitat: kuva 9, sivulla 6 kuva 0, sivulla 7 kuva a, sivulla 7 Paino: 5,8 kg 7,3 kg 10,6 kg Tarkastus/sertifikaatti: DometicTCX07-TCX35_OPM_4445103171_EMEA16-ar_202x-xx-xx.book Page 187 Tuesday, November 29, 2022 11:33 AMRU Пояснение к символам TCX07, TCX14, TCX21, TCX35
