BEDIENUNGSANLEITUNG Complete LEITZ

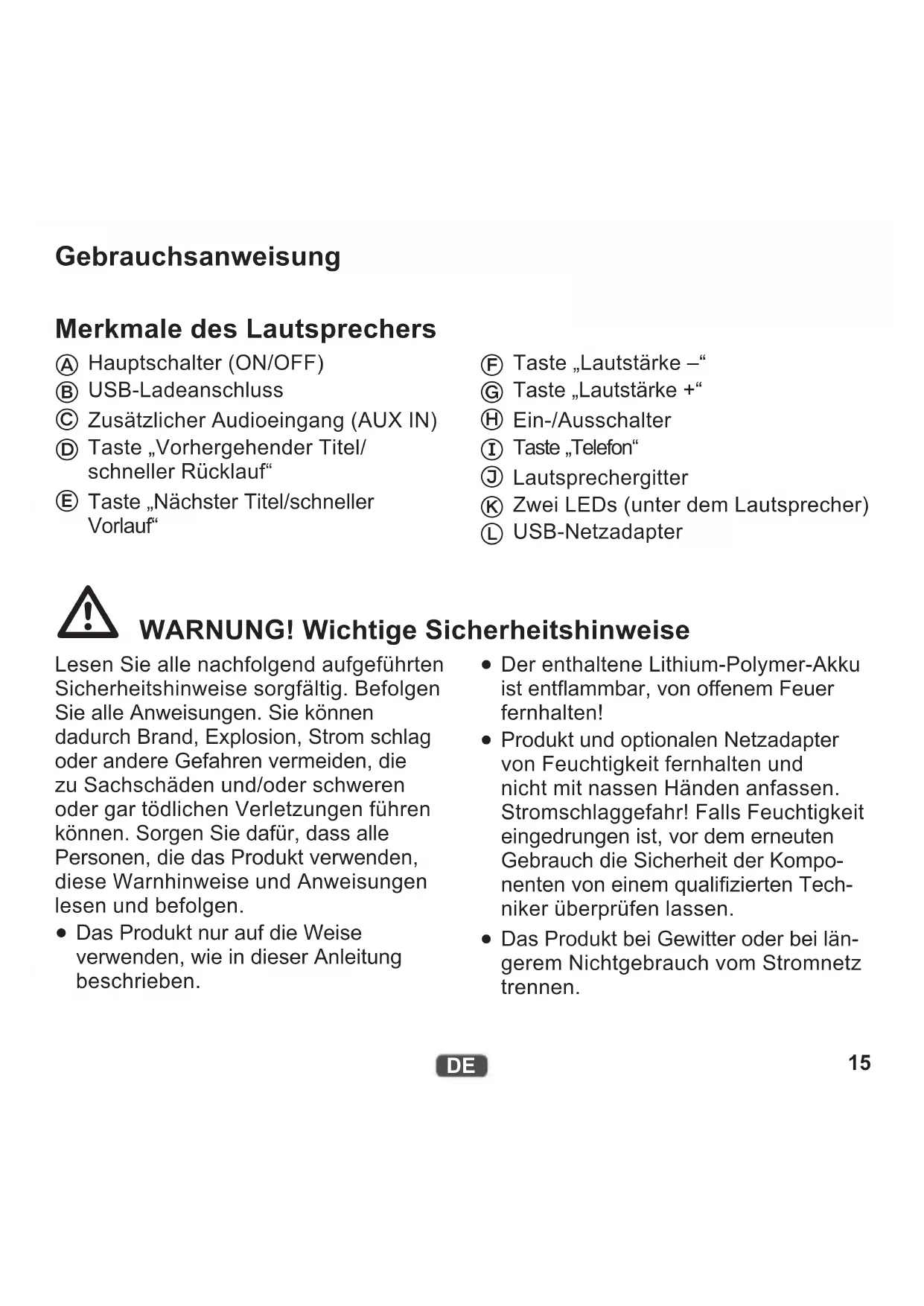

Gebrauchsanweisung Merkmale des Lautsprechers

Hauptschalter (ON/OFF)

Zusätzlicher Audioeingang (AUX IN)

Taste „Vorhergehender Titel/ schneller Rücklauf“

Taste „Nächster Titel/schneller Vorlauf“

Taste „Lautstärke –“

Taste „Lautstärke +“

Zwei LEDs (unter dem Lautsprecher)

USB-Netzadapter WARNUNG! Wichtige Sicherheitshinweise Lesen Sie alle nachfolgend aufgeführten Sicherheitshinweise sorgfältig. Befolgen Sie alle Anweisungen. Sie können dadurch Brand, Explosion, Strom schlag oder andere Gefahren vermeiden, die zu Sachschäden und/oder schweren oder gar tödlichen Verletzungen führen können. Sorgen Sie dafür, dass alle Personen, die das Produkt verwenden, diese Warnhinweise und Anweisungen lesen und befolgen.

Das Produkt nur auf die Weise verwenden, wie in dieser Anleitung beschrieben.

Der enthaltene Lithium-Polymer-Akku ist entammbar, von offenem Feuer fernhalten!

Produkt und optionalen Netzadapter von Feuchtigkeit fernhalten und nicht mit nassen Händen anfassen. Stromschlaggefahr! Falls Feuchtigkeit eingedrungen ist, vor dem erneuten Gebrauch die Sicherheit der Kompo- nenten von einem qualizierten Tech- niker überprüfen lassen.

Das Produkt bei Gewitter oder bei län- gerem Nichtgebrauch vom Stromnetz trennen. m16

Der enthaltene Akku kann sich während des Betriebs erhitzen. Das ist normal. Um Überhitzung zu ver- meiden, für gute Belüftung sorgen. Keine Gegenstände auf dem Produkt ablegen. Nicht in der Nähe von Wär- mequellen, Heizungsöffnungen oder unter direkter Sonneneinstrahlung und nur bei Umgebungstemperaturen zwi- schen 0 °C und 45 °C benutzen.

Produkt und Kabel vor der Verwen- dung auf Schäden überprüfen. Bei offensichtlichen Schäden, starker Geruchsentwicklung oder wenn sich Teile extrem stark erhitzen, sofort alle Verbindungen trennen und das Pro- dukt nicht mehr verwenden.

Das Produkt außerhalb der Reich- weite von Kindern benutzen und auf- bewahren.

Nicht versuchen, das Produkt zu öffnen, Änderungen daran vorzu- nehmen oder es zu reparieren. Nicht fallen lassen, nicht durchbohren oder zerbrechen und keinem hohem Druck aussetzen. Nicht in der Nähe von brennbaren Substanzen oder in explosionsgefährdeter Umgebung verwenden.

Vor dem Reinigen des Produkts alle Verbindungen trennen. Zum Reinigen niemals Flüssigkeiten wie Wasser, Haushaltsreiniger, Benzin, Alkohol oder Verdünner verwenden. Ver- wenden Sie zum Reinigen ein ange- feuchtetes Tuch. Wichtige Sicherheitshinweise (Fortsetzung) m17

Den enthaltenen Akku auaden Vor der ersten Verwendung müssen Sie den Akku vollständig auaden (3–4 Stunden).

1. Schieben Sie den Hauptschalter in die

2. Verbinden Sie den Stecker des USB-

Netzadapters mit dem USB-Ladean- schluss des Lautsprechers.

3. Stecken Sie den mitgelieferten USB-

Netzadapter in eine nahe gelegene Steckdose. Während der Akku lädt, blinken beide LEDs blau. Am Ende des Ladevor- gangs erlöschen beide LEDs. Der Lautsprecher schaltet sich aus. Bedeutung der LEDs Farbe Zustand Bedeutung Blau stetig leuchtend Bluetooth-Verbindung besteht blinkend Bluetooth-Verbindung ist unterbrochen oder Produkt lädt Rot stetig leuchtend Bluetooth-Verbindung besteht aber Akku ist entladen blinkend Bluetooth-Verbindung ist unterbrochen und Akku ist entladen Blau/Rot blinkend Kopplungsmodus aktiv Blau/Rot aus Lautsprecher ist ausgeschaltet18

Den Lautsprecher mit einem Gerät koppeln Wenn Sie den Lautsprecher bereits mit dem Gerät gekoppelt haben, genügt es normalerweise, beide Geräte ein- zuschalten. Halten Sie dazu den Ein-/ Ausschalter gedrückt, bis das Einschalt- signal erklingt. Die Verbindung sollte dann automatisch wiederhergestellt werden (es erklingt ein Ton). Geschieht dies nicht, führen Sie die folgenden Akti- onen aus.

1. Schieben Sie den Hauptschalter in die

2. Halten Sie den Ein-/Ausschalter

gedrückt, bis die beiden LEDs abwechselnd rot und blau blinken (etwa 10 Sekunden).

3. Aktivieren Sie die Bluetooth-Such-

funktion auf dem anderen Gerät. Einzelheiten dazu lesen Sie bitte in der Anleitung des anderen Geräts nach.

4. Sobald der Lautsprecher als gefun-

denes Gerät erscheint („Big Blue Live“), wählen Sie ihn aus.

5. Wenn Sie nach einem Code oder

Passwort gefragt werden, geben Sie die Ziffernfolge „0000“ ein. Sobald die Verbindung hergestellt ist, leuchten beide LEDs stetig blau. Wie- dergabe und Steuerung erfolgen nun mithilfe des Lautsprechers.

6. Um den Lautsprecher auszuschalten,

halten Sie den Ein-/Ausschalter gedrückt, bis das Ausschaltsignal erklingt. Hinweis: Das über Bluetooth gekop- pelte Gerätepaar arbeitet entspre- chend der unterstützten Protokolle. Smartphones beispielsweise nutzen normalerweise HFP (Hands Free Prole) und A2DP (Advanced Audio Distribution Prole). Deshalb kann der Lautsprecher in diesem Fall sowohl Anrufe handhaben als auch die Audio- wiedergabe steuern. Bei einem MP3- Player mit A2DP wird nur die Audio- wiedergabe funktionieren, und bei einem einfachen Mobiltelefon werden sich nur Anrufe handhaben lassen.19

Die Audiowiedergabe steuern Wenn der Lautsprecher mit einem Audio-Player gekoppelt ist, können Sie die Audio- wiedergabe über den Lautsprecher steuern. Ziel Handlung Die Wiedergabe starten/anhalten Drücken Sie die Taste „Telefon“ . Zum nächsten Titel springen Drücken Sie die Taste „Nächster Titel/schneller Vorlauf“ . Schneller Vorlauf Halten Sie die Taste „Nächster Titel/schneller Vorlauf“ länger gedrückt.. Zum vorhergehenden Titel springen Drücken Sie die Taste „Vorhergehender Titel/ schneller Rücklauf“ . Schneller Vorlauf Halten Sie die Taste „Vorhergehender Titel/ schneller Rücklauf“ länger gedrückt. Die Lautstärke ändern Verwenden Sie die Tasten und .20

Audiowiedergabe über eine Kabelverbindung Sie können den Lautsprecher auch nutzen, wenn Ihre Audioquelle nicht über Blu- etooth verfügt oder keine Bluetooth-Verbindung besteht. Verwenden Sie dazu ein Audiokabel mit 3,5-mm-Klinkensteckern (nicht im Lieferumfang enthalten).

1. Verbinden Sie das eine Ende des Kabels mit dem Kopfhörer- oder Line-Ausgang

2. Verbinden Sie das andere Ende des Kabels mit dem zusätzlichen Audioeingang

(AUX IN) auf der Rückseite des Lautsprechers.

3. Steuern Sie die Wiedergabe und Lautstärke wie gewohnt an Ihrer Audioquelle.

Wenn sowohl eine Bluetooth- als auch eine Kabelverbindung besteht, hat die Bluetooth-Verbindung Vorrang.

Über die Kabelverbindung kann der Lautsprecher die Audioquelle nicht steuern. Er gibt lediglich das über das Kabel empfangene Audiosignal wieder.21

Anrufe eines Mobiltelefons steuern Wenn auf dem gekoppelten Mobiltelefon ein Anruf eingeht, erklingt im Lautsprecher ein Anrufsignal. Je nach Einstellung Ihres Mobiltelefons erklingt möglicherweise auch dort ein Anrufsignal. Die folgende Tabelle zeigt, welche Aktionen Sie in dieser Situation mit dem Lautsprecher ausführen können. Ziel Handlung Einen Anruf annehmen Drücken Sie die entsprechende Taste auf Ihrem Telefon. Einen Anruf abweisen Halten Sie die Taste „Telefon“ etwas länger gedrückt. Einen Anruf beenden Drücken Sie die Taste „Telefon“ . Zwischen dem Lautsprecher und Telefon wechseln Halten Sie die Taste „Telefon“ während des Gesprächs etwas länger gedrückt. Wenn während der Wiedergabe über den Lautsprecher ein Anruf eingeht, wird das Wiedergabesignal ausgeblendet. Die Wiedergabe wird angehalten, und nur noch das Gespräch ist zu hören. Sobald Sie den Anruf beenden, wird die Wiedergabe fortge- setzt und das Wiedergabesignal wieder eingeblendet.22

Problembehebung Hinweis: Der Lautsprecher versucht die Verbindung mit dem zuletzt gekoppelten Gerät wiederherzustellen. Um die Verbindung mit einem anderen, früher gekoppelten Gerät wiederherzustellen, koppeln Sie die Geräte erneut (siehe „Den Lautsprecher mit einem Gerät koppeln“ auf Seite 18). Problem Lösung Die Bluetooth-Verbindung bricht ab. Möglicherweise ist die Reichweite überschritten. Bringen Sie beide Geräte wieder näher zusammen. Schalten Sie den Lautsprecher aus und wieder ein. Die Verbindung sollte wiederhergestellt werden. Stellen Sie sicher, dass sich keine weiteren Bluetooth-Geräte, Funkgeräte oder andere Geräte in der Nähe benden, die die Verbindung stören könnten. Schalten Sie solche Geräte bei Bedarf aus. Der Klang ist nicht klar oder es ist nichts zu hören. Schalten Sie den Lautsprecher aus und wieder ein. Schalten Sie den Equalizer Ihrer Audioquelle aus. Stellen Sie sicher, dass die Lautstärke am Lautsprecher nicht zu hoch eingestellt ist. Es wird kein Audiosignal wiedergegeben. Vergewissern Sie sich, dass Ihr Bluetooth-Gerät A2DP unterstützt. Vergewissern Sie sich, dass beide Geräte miteinander gekoppelt sind. Schalten Sie den Lautsprecher aus und wieder ein. Die Verbindung sollte wiederhergestellt werden. Die Lautstärke lässt sich nicht ändern. Ändern Sie die Lautstärke auf dem anderen Gerät. Falls der Lautsprecher über ein Kabel an Ihre Audioquelle angeschlossen ist, sind die Tasten und ohne Funktion. Laden Sie den enthaltenen Akku auf.23

Problem Lösung Es leuchten keine LEDs. Vergewissern Sie sich, dass der Hauptschalter in Stellung „ON“ steht. Laden Sie den enthaltenen Akku auf. Ein Anruf wird auf dem Lautsprecher nicht signalisiert. Vergewissern Sie sich, dass Ihr Mobiltelefon mit HFP ausgestattet ist. Vergewissern Sie sich, dass beide Geräte miteinander gekoppelt sind. Schalten Sie den Lautsprecher aus und wieder ein. Die Verbindung sollte wiederhergestellt werden. Nach dem Ende eines Gesprächs wird die Wiedergabe nicht fortgesetzt. Drücken Sie die Taste „Telefon“ , um die Wiedergabe fortzusetzen. Die Wiedergabe lässt sich mit dem Lautsprecher nicht steuern. Vergewissern Sie sich, dass Ihr Mobiltelefon AVRCP unterstützt.24

Technische Daten Ausgangsleistung 4 W (2 W/Kanal) Komponenten 35-mm-Lautsprecher + Passivstrahler Akkukapazität 1150 mAh Ladezeit 3–4 Stunden Betriebszeit, Akku voll geladen ca. 4 Stunden Reichweite max. 10 m (Klasse 2) Kompatibilität Bluetooth® 2.0 oder höher mit A2DP/AVRCP/HFP/HSP Zulässige Umgebungstemperatur (Betrieb) 0–40 °C Zulässige Umgebungstemperatur (Lagerung) 0–40 °C Abmessungen (H × B × T) 127 mm × 61 mm × 64 mm Gewicht 276 g25

Hinweis zur elektromagnetischen Verträglichkeit Dieses Gerät wurde auf die Einhaltung der Grenzwerte gemäß der EMV-Richtlinie 2004/108/EG der Europäischen Gemeinschaft hin geprüft. Diese Grenzwerte gewährleisten einen angemessenen Schutz vor schädlichen Störungen im Wohnbe- reich. Wenn dieses Gerät nicht in Übereinstimmung mit dieser Anleitung installiert und betrieben wird, kann es Störungen im Rundfunk- und Fernsehempfang verursa- chen oder andere elektronische Geräte beeinträchtigen. Verwenden Sie ausschließ- lich abgeschirmte Kabel für die Verbindung zwischen den Komponenten, um solche Störungen zu vermeiden. Bei Nichtbeachtung erlischt die Betriebserlaubnis für dieses Gerät. Entsorgung Die durchgestrichene Mülltonne bedeutet, dass dieses Produkt nicht in den Hausmüll (Restmüll) gelangen darf. Sie sind verpichtet, Elektronik- Altgeräte und entleerte Batterien/Akkus über staatlich dafür vorgesehene Stellen zu entsorgen. Die Entsorgung ist für Sie kostenlos. Weitere Infor- mationen erhalten Sie bei Ihrer Stadt- oder Gemeindeverwaltung oder in dem Geschäft, in dem Sie das Produkt erworben haben.26 DE27
