BRUGSANVISNING KBU 35 PQW Fein

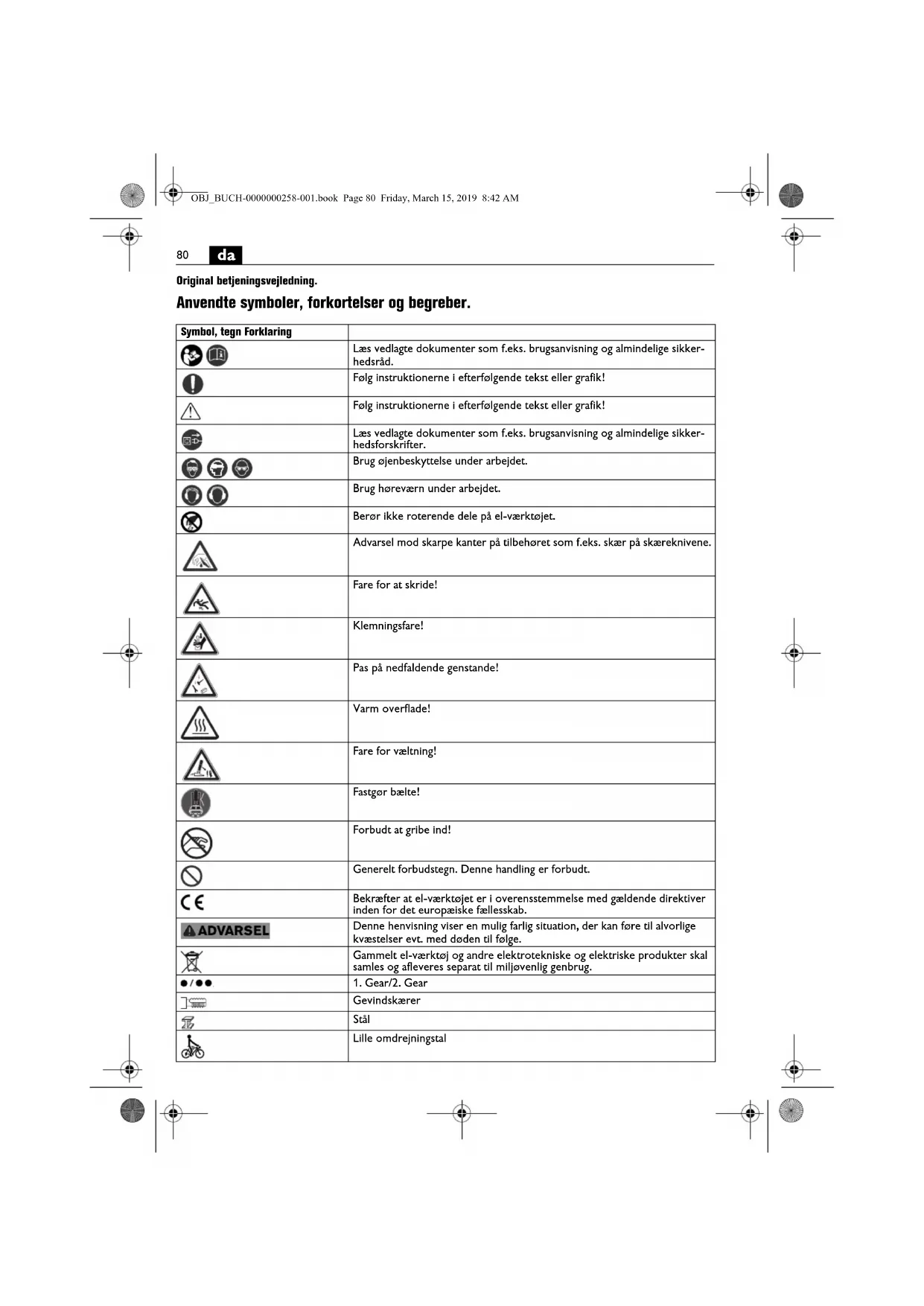

Original betjeningsvejledning. Anvendte symboler, forkortelser og begreber. Symbol, tegn Forklaring Læs vedlagte dokumenter som f.eks. brugsanvisning og almindelige sikker- hedsråd. Følg instruktionerne i efterfølgende tekst eller grafik! Følg instruktionerne i efterfølgende tekst eller grafik! Læs vedlagte dokumenter som f.eks. brugsanvisning og almindelige sikker- hedsforskrifter. Brug øjenbeskyttelse under arbejdet. Brug høreværn under arbejdet. Berør ikke roterende dele på el-værktøjet. Advarsel mod skarpe kanter på tilbehøret som f.eks. skær på skæreknivene. Fare for at skride! Klemningsfare! Pas på nedfaldende genstande! Varm overflade! Fare for væltning! Fastgør bælte! Forbudt at gribe ind! Generelt forbudstegn. Denne handling er forbudt. Bekræfter at el-værktøjet er i overensstemmelse med gældende direktiver inden for det europæiske fællesskab. Denne henvisning viser en mulig farlig situation, der kan føre til alvorlige kvæstelser evt. med døden til følge. Gammelt el-værktøj og andre elektrotekniske og elektriske produkter skal samles og afleveres separat til miljøvenlig genbrug.

Stort omdrejningstal Magnetholdekraft tilstrækkelig Magnetholdekraft ikke tilstrækkelig Væsketilførsel åbnet. Væsketilførsel lukket. Boremotor startes. Drejeretning højre Motor stoppes Boremotor startes. Drejeretning højre Boremotor startes i tastdrift. Drejeretning venstre Omdrejningstal reduceres trinvist Omdrejningstal øges trinvist Motor stoppes Magnet tændes/slukkes Personbeskyttelseskontakten (*) PRCD er tændt, kontrollampen lyser rød. Personbeskyttelseskontakten (*) PRCD er slukket, kontrollampen lyser ikke. (*) Personbeskyttelseskontakten (PRCD) kan være til stede på grund af natio- nale arbejdsmiljøbestemmelser eller lovbestemmelser, der gælder i det land, hvor produktet markedsføres. (**) kan indeholde tal eller bogstaver (... *) 110-V-udførelse til Storbritannien (Ax – Zx) Mærkning til interne formål Symbol, tegn Forklaring RESET TEST Tegn Enhed internati- onal Enhed national Forklaring

rpm, r/min /min Ubelastet omdrejningstal (Højreløb)

For din egen sikkerheds skyld. Læs alle sikkerhedsråd og instruk- ser. I tilfælde af manglende over- holdelse af sikkerhedsråd og instrukser er der risiko for elektrisk stød, brand og/eller alvorlige kvæstelser. Opbevar alle sikkerhedsråd og instrukser til senere brug. Anvend ikke dette el-værktøj, før du har læst nærværende brugsanvisning samt vedlagte „Almindelige sikkerhedsråd“ (skriftnummer 3 41 30 465 06 0) nøje igennem og forstået det hele. Opbevar nævnte materiale til senere brug og giv det videre til en evt. ny ejer. Læs og overhold ligeledes de gældende nationale arbejdsbeskyttende bestemmelser. El-værktøjets formål: Kerneboremaskine til boring med kernebor og massive bor, til rivning, undersænkning og gevindskæring på materialer med magnetisk overflade med det af FEIN godkendte tilbehør i vejrbeskyttede omgivelser. Driftskvaliteten kan forringes i forstyrrende omgivelser som f.eks. i form af tidsmæssigt begrænset svigt, tids- mæssigt begrænset minimering af funktion eller af tilsig- tet brug, en sådan situation skal evt. afhjælpes af en betjeningsperson. Dette el-værktøj er også beregnet til brug sammen med vekselstrømgeneratorer med tilstrækkelig ydelse, der svarer til standard ISO 8528, udførelsesklasse G2. Bestemmelserne i denne standard overholdes især ikke, hvis den såkaldte THD overskrider 10 %. Er du i tvivl, læses og overholdes informationsmaterialet til den generator, du bruger. Læs og overhold betjeningsvejledningen og de natio- nale forskrifter vedr. installation og brug af veksel- strømsgeneratoren. Sikkerhedsråd. Skal der udføres borearbejde, hvor der bruges væske, skal væsken ledes bort fra arbejdsområdet, eller der skal bruges en væske-opfangningsanordning. Sådanne sikkerhedsforanstaltninger holder arbejdsområdet tørt og reducerer risikoen for at få elektrisk stød. Når du udfører arbejde, der indebærer en risiko for, at skæreværktøjet kan ramme skjulte strømledninger eller sin egen netledning, skal du holde fast i el-værk- tøjets isolerede greb. Kommer et skæreværktøj i kon- takt med en spændingsførende ledning, kan dette også sætte metalholdige dele af el-værktøjet under spæn- ding, hvilket kan føre til elektrisk stød. Brug høreværn, når borearbejde udføres. Støjudviklin- gen fra maskinen kan føre til nedsat hørelse. Blokerer tilbehøret, forsøg da ikke at arbejde videre, men sluk for elværktøjet. Kontroller årsagen til fast- klemningen og afhjælp årsagen til, at tilbehøret sidder fast. Ø mm mm Diameter på en rund del HM mm mm Maks. borediameter i stål op til 400 N/mm

Før en kerneboremaskine, der sidder fast i emnet, star- tes igen, skal det kontrolleres, om tilbehøret roterer frit. Sidder tilbehøret i klemme, kan det være, at det ikke roterer, og dette kan føre til en overbelastning af værktøjet, eller at kerneboremaskinen løsner sig fra emnet. Når borestanderen fastgøres til emnet vha. en vakuum- plade, skal man være opmærksom på, at overfladen er glat, ren og ikke porøs. Fastgør ikke borestanderen til laminerede overflader som f.eks. på fliser og belægnin- ger af kompositmaterialer. Er emnets overflade ikke glat, plan eller tilstrækkeligt fastgjort, kan vakuumpla- den løsne sig fra emnet. Sikr før og under borearbejdet, at undertrykket er til- strækkeligt. Er undertrykket ikke tilstrækkeligt, kan vakuumpladen løsne sig fra emnet Gennemfør aldrig boringer over hovedet og boringer hen til væggen, hvis maskine kun er fastgjort med vakuumplade. Forsvinder vakuummet, løsner vakuum- pladen sig fra emnet. Til borearbejde gennem vægge eller lofter skal man sørge for, at personer og arbejdsområde er beskyttet på den anden side. Borekronen kan gå ud over borehullet, og borekernen kan falde ud på den anden side. Brug ikke dette værktøj til borearbejde med væsketil- ledning over hovedet. Trænger der væske ind i et elværktøj, øger det risikoen for at få elektrisk stød. Skift straks kabelbeskyttelsesslangen, hvis den er beskadiget. En defekt kabelbeskyttelsesslange kan føre til overophedning af maskinen. Specielle sikkerhedsforskrifter. Brug beskyttelsesudstyr. Brug ansigtsbeskyttelse eller beskyttelsesbriller, afhængigt af hvad maskinen skal bruges til. Brug høreværn. Beskyttelsesbrillerne skal være egnet til at afværge de partiker, der opstår i for- bindelse med det enkelte arbejde. En varig høj støjbe- lastning kan føre til høretab. Berør ikke de skarpe kanter på kerneboret. Fare for kvæstelser. Kontroller kerneborene, før arbejdet startes, for at und- gå kvæstelser. Anvend kun ubeskadigede, ikke defor- merede kernebor. Beskadigede eller deformerede kernebor kan føre til alvorlige kvæstelser. Før første ibrugtagning: Montér berøringsbeskyttelsen på maskinen. Sikr altid maskinen med det medfølgende spæn- debælte. Især på hældende eller ujævne overfla- der kan maskiner vælte, hvis de ikke er sikret. Vær opmærksom på nedfaldende genstande som f.eks. borekerner og spåner, når der arbejdes over hovedet. Gennemfør arbejde på lodrette elementer eller uden brug af kølemiddelbeholderen. Anvend her et kølemid- delspray. Indtrængning af væske i el-værktøjet er for- bundet med fare for elektrisk stød. Undgå at berøre borekernen, der automatisk stødes ud af centreringsstiften, når arbejdet er færdigt. Kontakt med den varme eller nedfaldende kerne kan føre til kvæstelser. Forbind kun el-værktøjet med forskriftsmæssige beskyttelseskontaktstikdåser. Brug kun ubeskadigede tilslutningsledninger og regelmæssigt kontrollerede forlængerledninger med beskyttelseskontakt. En ikke gennemgående jordledning kan føre til elektrisk stød. Hold altid hænder, tøj osv. væk fra roterende spåner for at undgå kvæstelser. Spånerne kan føre til kvæstelser. Brug altid spånbeskyttelsen. Forsøg ikke at fjerne tilbehøret, så længe det roterer. Det kan føre til alvorlige kvæstelser. Hold øje med skjult liggende elektriske ledninger, gas- og vandrør. Kontrollér arbejdsområdet (f.eks. med en metalpejler), før arbejdet påbegyndes. Bearbejd ikke magnesiumholdigt materiale. Brandfare. Bearbejd ikke CFK (glasfiberforstærket kunststof) og ikke asbestholdigt materiale. Disse gælder som kræft- fremkaldende. Det er forbudt at skrue eller nitte skilte og tegn på el- værktøjet. En beskadiget isolering beskytter ikke mod elektrisk stød. Anvend klæbeetiketter. Overbelast hverken el-værktøjet eller opbevaringskuf- ferten og brug dem ikke som stige eller stillads. Over- belastes el-værktøjet eller opbevaringskufferten, eller står man oven på dem, kan dette medføre, at el-værk- tøjets eller opbevaringskuffertens tyngdepunkt forsky- des opad, hvorved det/den vælter. Anvend ikke tilbehør, hvis det ikke er udviklet eller fri- givet specielt af el-værktøjets fabrikant. Sikker drift er ikke kun givet ved, at tilbehøret passer til dit el-værktøj. Rengør ventilationsåbningerne på el-værktøjet med regelmæssige mellemrum med ikke-metallisk værktøj. Motorblæseren trækker støv ind i huset. Dette kan føre til elektrisk fare, hvis store mængder metalstøv opsam- les. Før opbevaringen: Fjern tilbehøret. Opbevar kun el-værktøjet i kufferten eller emballagen. Kontrollér altid nettilslutningsledningen og netstikket for beskadigelser før brug. Brug altid el-værktøjet sammen med en personbeskyt- telseskontakt (*) PRCD. Kontroller altid personbeskyttelseskontakten (*) PRCD for korrekt funktion, før arbejdet påbegyndes (se side 85). Hånd-arm-vibrationer Vibrationsniveauet angivet i disse instruktioner er målt jævnfør en måleprocedure, normeret i EN 62841, og kan benyttes til indbyrdes sammenligning af el-værktøj. Den egner sig desuden til en foreløbig vurdering af vibrationsbelastningen. Det angivne vibrationsniveau repræsenterer el-værktø- jets vigtigste anvendelsesformer. Hvis el-værktøjet benyttes på anden måde med ikke formålsbestemt til- behør eller ved utilstrækkelig vedligeholdelse, kan vibrationsniveauet afvige. Derved kan vibrationsbelast- ningen i hele arbejdsperioden forøges betydeligt. Ved en nøjagtig vurdering af vibrationsbelastningen bør der også tages højde for den tid, hvor værktøjet enten er slukket eller fortsat er tændt, men ikke er i egentlig OBJ_BUCH-0000000258-001.book Page 83 Friday, March 15, 2019 8:42 AM84

brug. Det kan reducere vibrationsbelastningen i hele arbejdsperioden betydeligt. Fastlæg yderligere sikkerhedsforanstaltninger til beskyt- telse af brugeren mod vibrationernes effekt som f.eks.: Vedligeholdelse af el-værktøj og tilbehør, hold hænder- ne varme, organisation af arbejdsprocedurer. Betjeningsforskrifter. Brug udelukkende kølesmøreemulsion som kølemiddel (olie i vand). Overhold producentens henvisninger om kølemiddel. Kontrollér, at opstillingsfladen for magnetfoden er lige, ren, rust- og isfri. Fjern lak, spartellag og andre materi- aler. Undgå en luftspalte mellem magnetfod og opstil- lingsflade. Luftspalten reducerer magnet-holdekraften. Brug ikke denne maskine på varme overflader, da mag- netholdekraften derved kan reduceres varigt. Brug under arbejdet altid magnetfoden, kontrollér, at magnetholdekraften er tilstrækkelig: – Lyser den grønne taste hele tiden i betjeningsfeltet, er magnet-holdekraften tilstrækkelig, og maskinen kan køre med normal fremføring. – Blinker tasten Magnet på betjeningsfeltet, er mag- net-holdekraften evt. ikke tilstrækkelig, og maski- nen skal køre med reduceret fremføringskraft. Til arbejde på ikke magnetiserbare materialer skal der bruges egnede, FEIN-fastgørelsesanordninger, som fås som tilbehør som f.eks. vakuumplade eller rørborean- ordning. Læs og overhold de pågældende brugsanvis- ninger. Til arbejde også på stålmaterialer med en materialetyk- kelse på under 12 mm skal emnet forstærkes med en ekstra stålplade for at sikre magnetholdekraften. Magnetfoden overvåges af en strømsensor. Er magnet- foden defekt, vil motoren ikke starte. Overbelastes værktøjet, slukker motoren automatisk og skal tændes igen. Brug kun den tilspændingskraft, der er absolut nødven- dig. For høje tilspændingskræfter kan medføre, at tilbe- høret brister, og at magnetholdekraften tabes. Afbrydes strømtilførslen, mens motoren går, forhin- drer en beskyttelseskontakt en automatisk genstart af motoren. Tænd for motoren igen. Skift gear, når motoren står stille eller løber ud. Det sidst indstillede omdrejningstal gemmes automatisk (Memory Function). El-værktøjet startes med det sidst indstillede omdrejningstal ved at betjene og holde tasten med symbolet og herefter trykke på tasten med symbolet . Stop ikke boremotoren under boringen. Motoren skal altid gå, når kerneboret trækkes ud af borehullet. Stop boremotoren og drej kerneboret forsigtigt ud mod venstre, hvis kerneboret skulle sidde fast i materi- alet. Fjern spånerne og den udborede kerne efter hver boring. Tag ikke fat i spånerne med bare fingre/hænder. Brug altid en spånekrog (6 42 01 001 00 0). Fare for forbrænding! Magnetens overflade kan nå op på høje temperaturer. Tag ikke fat i magne- ten med bare fingre/hænder. Undgå at beskadige skærene, når boret skiftes. Fjern kernen og spånerne efter hvert gennemboret lag, hvis der kernebores i materialer, der består af flere lag. Brug ikke kerneboremaskinen, hvis kølemiddelsyste- met er defekt. Kontrollér altid før drift, om det er tæt, og om der er revner i slangerne. Undgå at væske træn- ger ind i elektriske dele. Fejlmelding/adfærds- mønster magnettaste Betydning Afhjælpning Visning lyser grøn Magnet-holdekraft tilstrækkelig. Visning blinker grøn Magnet-holdekraft er evt. ikke tilstræk- kelig. Til arbejde også på stålmaterialer med en materialetykkelse på under 12 mm, skal emnet forstærkes med en ekstra stålplade for at sikre magnet-holdekraften. Visning lyser rød i 1 sekund – Bevægelsessensor er udløst – Overbelastningsfrakobling er udløst – forkert netspænding Så snart fejlen er afhjulpet, kan maskinen tændes igen. KBU 35 PQ (**): – Tasten Magnet betjent ved en fejlta- gelse Visning blinker 3 x rød intet omdrejningstalsignal Fremkommer fejlen igen og igen, sendes maskinen til FEIN-kundeservice. Visning lyser rød hele tiden – forkert netspænding/netfrekvens – Borestander er overophedet – Taste er blokeret, når der tændes Så snart fejlen er afhjulpet, kan maskinen tændes igen. Fremkommer fejlen igen og igen, sendes maskinen til FEIN-kundeservice. Visning blinker rød hele tiden Maskine er defekt. Send maskinen til FEIN-kundeservice. OBJ_BUCH-0000000258-001.book Page 84 Friday, March 15, 2019 8:42 AM85

Personbeskyttelseskontakt (*) PRCD (se side 9) Personbeskyttelseskontakten PRCD er specielt udar- bejdet til at beskytte dig, brug den derfor ikke som en tænd/sluk-knap. Er personbeskyttelseskontakten PRCD beskadiget, f.eks. fordi den er kommet i kontakt med vand, må den ikke mere bruges, Personbeskyttelseskontakten skal altid være til stede, den bruges til at beskytte brugeren af el-værktøjet mod elektrisk stød. Under fejlfri drift lyser kontrollampen til personbeskyttelseskontakten rød. Kontroller, at personbeskyttelseskontakten fungerer korrekt, før arbejdet påbegyndes:

3. Træk stikket ud af stikdåsen. Den røde kontrollampe

4. Gentag skridt 1. og 2.

5. Tryk på TEST–tasten, den røde kontrollampe sluk-

ker. Slukker den røde kontrollampe ikke, må maskinen ikke tages i brug. Kontakt i dette tilfælde servicen.

6. Tryk på RESET–tasten; når kontrollampen er rød,

kan el-værktøjet tændes. Brug ikke personbeskyttelseskontakten til at tænde og slukke for el-værktøjet. Vedligeholdelse og kundeservice. Under ekstreme brugsbetingelser kan bear- bejdning af metal føre til aflejring af ledende støv inde i el-værktøjet. El-værktøjets beskyttelsesisolering kan forringes. Blæs hyppigt den indvendige del af el-værktøjet med tør og oliefri trykluft gennem ventilationsåbningerne. Forny etiketter og advarsler på el-værktøjet, hvis de er blevet gamle og slidte. Efter nogle driftstimer kan sløret øges i svalehaleførin- gen. Herefter kan boremotoren automatisk glide langs med svalehaleføringen. I dette tilfælde spændes alle gevindstifter på svalehaleføringen på en passende måde, så boremotoren nemt kan bevæges manuelt, dog uden at den glider automatisk (se side 21). Er el-værktøjets tilslutningsledning beskadiget, skal den erstattes med en specielt forberedt tilslutningsledning med personbeskyttelseskontakt (*) PRCD, der fås hos FEIN kundeservice. Produkter, der er kommet i kontakt med asbest, må ikke sendes til reparation. Bortskaf produkter, der er forurenet med asbest, iht. forskrifterne om bortskaf- felse af asbestholdigt affald, der gælder i brugslandet. Den aktuelle reservedelsliste til dette el-værktøj findes på internettet under www.fein.com. Brug kun originale reservedele. Følgende dele kan du selv udskifte efter behov: Indsatsværktøj, kølemiddelbeholder, berøringsbeskyt- telse Mangelsansvar/reklamationsret og garanti. Mangelsansvaret/reklamationsretten er fastlagt i de lov- bestemmelser, der gælder i det land, hvor maskinen markedsføres. Derudover yder FEIN garanti iht. FEIN fabrikantens garantierklæring. Det kan være, at el-værktøjet kun leveres med en del af det tilbehør, der beskrives eller illustreres i brugsanvis- ning. Overensstemmelseserklæring. Firmaet FEIN erklærer på eget ansvar, at dette produkt er i overensstemmelse med de gældende bestemmel- ser, der findes på den sidste side i denne brugsanvisning. Teknisk materiale hos: C. & E. Fein GmbH, C-D1_IA, D-73529 Schwäbisch Gmünd Miljøbeskyttelse, bortskaffelse. Emballage, udtjent el-værktøj og tilbehør bedes afleve- ret til miljøvenlig genbrug. OBJ_BUCH-0000000258-001.book Page 85 Friday, March 15, 2019 8:42 AM86

slukner. Hvis den røde kontrollampen ikke slukner, må du ikke ta maskinen i bruk. Ta i dette tilfellet kontakt med servicen.
