Vrsta izdelka	Magnetni stebrni vrtalnik
Znamka	Fein
Model	KBU 35 PQW
Prostotek (desno vrtenje)	250 vrt/min (počasna hitrost) / 600 vrt/min (hitra hitrost)
Prostotek (levo vrtenje)	250 vrt/min (počasna hitrost) / 600 vrt/min (hitra hitrost)
Vhodna moč	1500 W
Napajanje	230 V ~ 50/60 Hz
Teža (po EPTA)	12.5 kg
Maks. premer jedralnega svedra (jeklo do 400 N/mm²)	35 mm
Maks. premer spiralnega svedra (jeklo do 400 N/mm²)	13 mm
Zmogljivost rezanja navojev	Do M12 (jeklo)
Tip podnožja	Magnetno s tokovnim senzorjem
Magnetna sila	Svetlobni indikator na krmilni plošči
Število hitrosti	2 (mehanski)
Varnostna naprava	Diferencialno zaščitno stikalo PRCD, samodejni izklop ob preobremenitvi, zaščita pred ponovnim zagonom
Funkcije	Vrtanje z jedralnim in spiralnim svedrom, razširjanje, grezenje, rezanje navojev
Hlajenje	Mazalna emulzija (mešanica olje/voda) ali sprej za delo na višini
Dovoljena temperatura okolice	0 °C do +40 °C
Vzdrževanje	Očistite prezračevalne odprtine s stisnjenim zrakom brez olja; po potrebi zategnite dvojni lastovičji rep
Priložena oprema	Zaščita pred ostružki, posoda za hladilno tekočino, pritrdilni trak, ključi

Pogosto zastavljena vprašanja - KBU 35 PQW Fein

Kako preveriti, ali je magnetna sila zadostna?

Na krmilni plošči stalno prižgana zelena lučka pomeni zadostno magnetno silo. Če utripa, je sila morda nezadostna: zmanjšajte pomik. Rdeča lučka pomeni napako.

Kaj storiti ob blokadi orodja?

Takoj ustavite motor. Orodje odstranite z rahlim obračanjem v nasprotni smeri urnega kazalca. Preverite vzrok blokade in ga pred ponovnim zagonom odpravite.

Kako nastaviti hitrost vrtenja?

Hitrost nastavljajte le, ko motor miruje ali se ustavlja. Uporabite tipke na krmilni plošči za postopno povečanje ali zmanjšanje. Zadnja hitrost se samodejno shrani.

Ali lahko ta vrtalnik uporabljam za delo nad glavo?

Da, vendar le s hladilnim sprejem (ne s tekočino). Trdno pritrdite stroj s pritrdilnim trakom. Zaščitite osebe in delovno območje pred padajočimi predmeti.

Kako preizkusiti diferenčno zaščitno stikalo PRCD?

Priključite PRCD v vtičnico, pritisnite RESET (rdeča lučka se prižge), nato TEST (lučka mora ugasniti). Če lučka po RESET ostane ugasnjena, stroja ne uporabljajte in kontaktirajte servis.

Kakšno hladilno tekočino uporabiti?

Uporabite mazalno emulzijo (mešanica olje/voda) za vrtanje. Sledite navodilom proizvajalca hladilne tekočine. Za delo nad glavo uporabite hladilni sprej.

Kako zamenjati jedralni sveder?

Izvlecite vtič. Odstranite obrabljeno orodje s priloženimi ključi. Namestite nov sveder, pazite, da ne poškodujete rezalnih robov. Pravilno zategnite.

Kaj pomenijo lučke na krmilni plošči?

Stalno zelena: magnetna sila zadostna. Utripajoča zelena: sila nezadostna, zmanjšajte pomik. Stalno rdeča: napaka (napetost, pregrevanje, blokirana tipka). Utripajoča rdeča: okvara stroja, kontaktirajte servis.

Kakšna je največja zmogljivost vrtanja v jeklo?

Z jedralnim svedrom: do 35 mm premera (jeklo do 400 N/mm²). S spiralnim svedrom: do 13 mm.

Kako očistiti in vzdrževati vrtalnik?

Redno pihajte stisnjen zrak brez olja skozi prezračevalne odprtine. Zamenjajte obrabljene nalepke. Če se poveča zračnost v dvojnem lastovičjem repu, zategnite navojne palice.

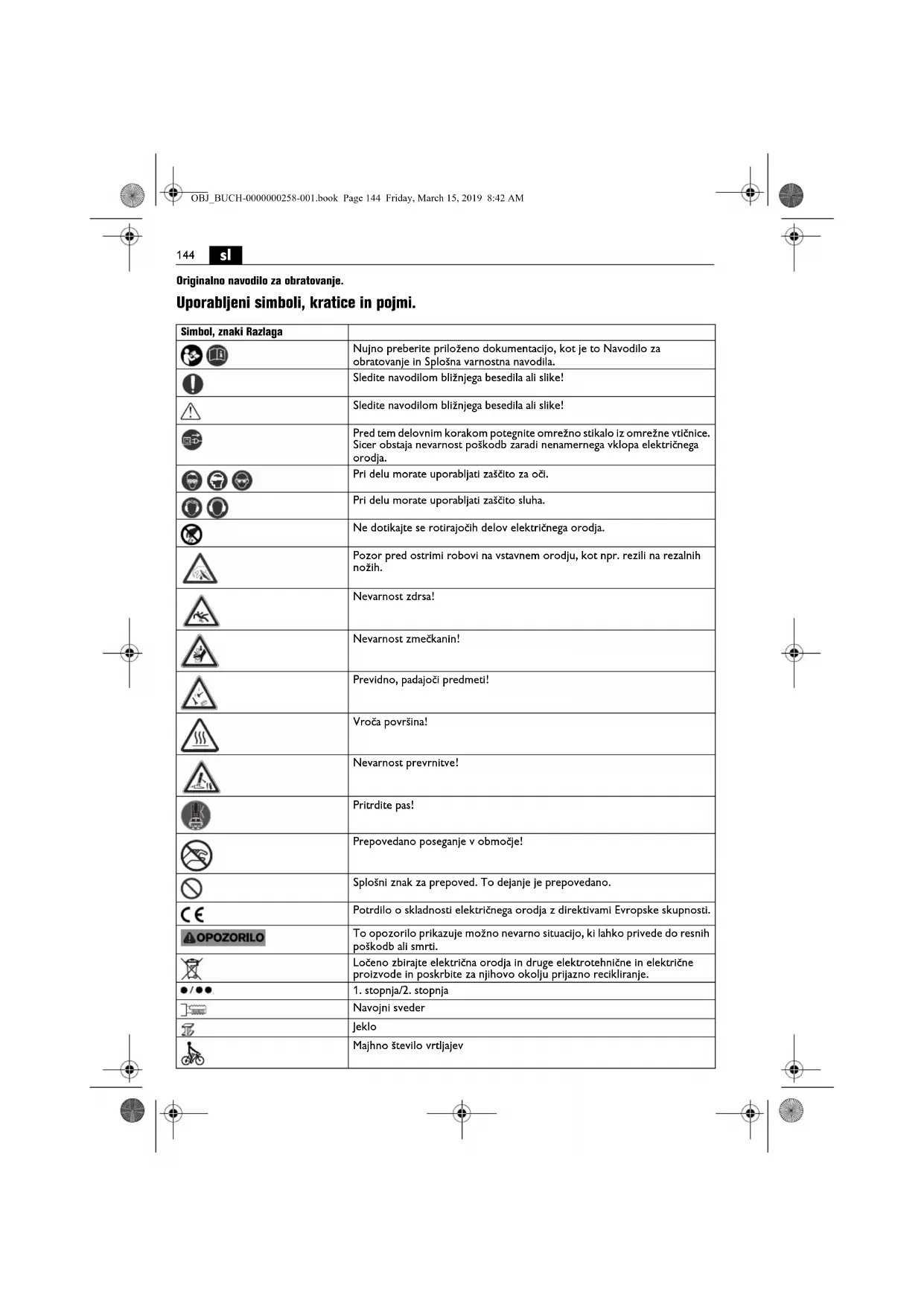

NAVODILA ZA UPORABO KBU 35 PQW Fein

Cte te vsechna varovna upozorneni aPokyny. Zanedbani pri

Bezpecnostni upozorneni.

Simbol, znaki Razlaga
	Nujno preberite priloženo DOCUMENTacijo, kot je to Navodilo za obratovanje in Splošna varnostna navodila.
	Sledite navodilom bližnega besedila ali slike!
	Sledite navodilom bližnega besedila ali slike!
	Pred tem delovnim korakom potegnite omrežno stikalo iz omrežne vtičnice. Sicer obstaja nevarnost poškodb zaradi nenamernegа vklopa elektricnega orodja.
	Pri delu morate uporabljati zašćito za oči.
	Pri delu morate uporabljati zašćito sluha.
	Ne dotikajte se rotirajovićih delov elektricnega orodja.
	Pozor pred ostrimi robovi na vstavnem orodju, kot nthr. rezil na rezalinh nožih.
	Nevarnost zdrsa!
	Nevarnost zmečkanin!
	Previdno, padajoči predmeti!
	Vroča povrsina!
	Nevarnost prevrnitve!
	Privrdate pas!
	Prepovedano poseganje v območje!
	Splošni znak za prepoved. To dejanje je prepovedano.
	Potrildlo o skladnosti elektricnega orodja z direktivami Evropske skupnosti.
A OPOZORILO	To opozorilo prikazuje možno nevarno situacijo, ki lahko privede do resnih poškodb ali smrti.
	Ločeno zbirajte elektricna orodja in druge elektrotehniciene in elektricne proizvode in poskrbite za njihovo okolji prijazno recikliranje.
	1. stopnja/2. stopnja
	Navojni sveder
	Jeklo
	Majhno števil'o vrtlajev

145

Simbol, znaki Razlaga
	Veliko število vrtljajev
	Držalna sila magneta dovolj velika
	Držalna sila magneta ni dovolj velika
	Dovod tekovičine odprt.
	Dovod tekovičine zaprt.
I	Start vrtalnega motorja. Smer vrtenja desno
	Ustavitev motorja
	Start vrtalnega motorja. Smer vrtenja desno
	Start vrtalnega motorja v načinu Impulznega obratovanja. Smer vrtenja levo
	Postopno zmanjišanje števila vrtljajev
	Postopno povečanje števila vrtljajev
STOP	Ustavitev motorja
MAGNET	Vklop/izklop magneta
RESET	Zašćitno stikalo (*) PRCD je vklopljeno, kontrlna luč sveti rdeće.
TEST	Zašćitno stikalo (*) PRCD je vklopljeno, kontrlna luč ne sveti.
(*) Zašćitno stikalo (PRCD) je lahko prisotno zaradi nacionalnich zakonov za zašćito pri delu ali zakonskih pravilnikov v državi, kjer se je dal v promet.
(**) lahko vsebuje številke ali Črke
(....*) 110-V-izvedba za Veliko Britanijo
(Ax - Zx) Oznaka za interne name

Znaki Mednarodna	enota	Nacionalna enota	Raziaga
P1	W W Zmogljivost motorja
P2	W W Oddajanje moči
nor	/min, min-1, rpm, r/min	/min Število vrtlajev pri prostem teku (vrtenje v desno)
oL	/min, min-1, rpm, r/min	/min Število vrtlajev pri prostem teku (vrtenje v levo)
in	inch palec, col Mera
UV V Naznačena napetost
Hz Hz	Frekvencca
M...	mm	mm	Mera, metrični navoj

sI

Znaki Mednarodna	enota	Nacionalna enota	Razlaga
Ø mm mm Premer okroglega dela
HM mB mB mB mB mB mB mB mB mB mB mB mB mB mB mB mB mB mB mB mB mB mB mB mB mB mB mB mB mB mB mB mB mB mB mB mB mB mB mB mB mB mB mB mB mB mB mB mB mB mB mBa	premer v jeklo do 400 N/mm	Trda kovina (sveder za Jedrovanje)	2-
HSS mB mB mB mB mB mB mB mB mB mB mB mB mB mB mB mB mB mB mB mB mB mB mB mB mB mB mB mB mB mB mB mB mB mB mB mB mB mB mB mB mB mB mB mB mB mB mB mB mB mBA	premer v jeklo do 400 N/mm	Hitrozno jeklo (sveder za Jedrovanje)	2-
HSS mm mm Maks malski premer v jeklo do 400 N/mm Hitrozno jeklo (spiralni sveder)	do z EPTA-Procedure 01		2-
a	mm mm Maks. spoobnost prijema	vpenjalne glave
∅	mm mm Premer povrtala
∅	mm mm Premer grezenja
	kg kg Teža v skladu z EPTA-Procedure 01
Ta	°C °C Dovoljena temperatura okolice
LpA	dB dB Nivo hrupa
LwA	dB dB Moč hrupa
LpCpeak	dB dB Najvišji nivo hrupa
K...			Negotovost
a	m/s2	m/s2	Emisjske vrednosti vibracij v skladu z EN 62841 (vektorska vsota treh smeri)
a h	m/s2	m/s2	Srednja nihajna vrednosti (jedrovanje)
	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s2	m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s2	Osnovne in Izpeljane enote iz mednarodnegamerskega sestava SI.

Za vašo varnost.

A OPOZORILO Preberite vsa varnostna opozorila in navodila. Neuostoceanje varnostnih

navodil in napotkov lahko povzroci elektrichi udar, pozar in/ali tezke poskodbe.

Shranite vsa varnostna opozorila in navodila za prihodnost.

Tega elektricnega orodja ne uporablajte takodo, prend niste temeljito prebrali tegavadola za uporabo ter prilozheni ,Sloosnih

varnostnih opozoril" (stevila spisa 3 41 30 465 06 0) in jih v celoti razumeli. Navedeno Dokumentaci shrana za kasnejso uporabo In jo Izrocte napre pri posredovanju ali odsvojitvi elektricnega orodja. Prav tako upostevalje zadevne nacional predpise varstva pri delu.

Namembnost elektricega orodja:

Stroj za Jedrovanje za vrtanje s svedri za Jedrovanje in topovskimi svedri, za strganje, grezenje in rezanje navojev na materialiḥ z magnetno povrsino z vstavnimi orodji ter piriborom, atestiranim s strani FEIN v okolju, ki je zašciteno pred vremenskimi vplivi.

V okolici z mnogimi viri motenj je mozno zmanjanje kakovosti obratovanja, kot npr. casovno omejen izpad, casovno omejeno reduciranje funkcije ali primerna obratovanja, kjer je za odpravo potreben poseg upravjalnega osebra.

To elektrino orodje je namenjeno tudi za uporabo z generatorji na izmenici nok z dovolj veliko mojo, ki ustrezajo standardu ISO 8528, izvedbeni razd G2. Se posebej ni v skladu s standardom, ce se faktor distorzije prekoraci za 10% .V primeru dvoma se Informiraje o generatorju, ki ga uporabljate.

Pri tem upostsevaje navodilo za obratovanje in nacionalne predplice za instalacijo In obratovanje generatorja na izmenicni tok.

Varnostna navodila.

Pri izvajanj opi pravil vrtanja, ki zahtevajo uporabo tekočin, merate odjavati tekočino stran od delovnaga območja ali pa uporabiti prestrezno posido za tekočine.

Taksni previdnostni uklepi poskrbijo za to, da bo delovnno obmoje suho in zmanjsajo tveganje elektricnega udara.

Elektricno napravo smete drzati le na izoliranih rocajih, ce delate na območju, kjer lahkø rezalno orodje pride v stik s skritimi omreznimi napeljavami all pa kjer lahkø zadane oblastni omrežni kabel. Stik rezalnegə orodja z napeljavo pod napetostjo laho povzroci, da so kovinski deli elektricnega orodja pod napetostjo in to lahko vodi do elektricnega udara.

Pri vrtanju nosite zašićto sluha. Delovanje hrupa laho povzroči izgubo sluha.

Ce se vstavno orodje zablokira, prenehajte s potiskanjem in Izklopite elektricno orodje. Preverite razlog za obticanje vstavnega orodja in odstranje vzrok stiskanja.

147

Ce zeilite stroj za obdelovanje, ki je obtical v obdelovancu, ponovno zagnati, preverite pred vklopom, ali se vstavno orodje ponovna prosto vrti. Ce vstavno orodje stiska, se morda ne vrti in to laho kovrozeci preobrenimenite odraj ali pa prostitev stroja za Jedrovanje od obdelovanca.

Pazite pri prritridti vrtalnega stojala na obdelovanec s pomocjo vakuumske ploscne na to, da bo povrsina gladka, cista in neporozna. Vrtalnega stojala ne smete prritridti na laminirane povrsine, kot nrp. na ploscice in prevalke veciplastnih materialov. Ce povrsina obdelovanca n gladka, izravnana ali zadovoljivov pritrjena, se lahko vakuumska ploscs sprosti z obdelovanca.

Pred vrtanjem poskrbite za dovolj velik podtlak. Ce podtlak ni dovolj velik, se lahko vakuumska plošca sprosti z obdelovanca.

Nikoli ne vtrajte nad glavo ai v stno, ce je stroj prittrjen izkljucno z vakuumsko plso. Pri izgubi vakuuma se vakuumska plsoa sprosti zo obdelovaanca.

Pri vrtanju skozi stene ali stop poskrbite za zašćito oseb in delovnega območja na drugi strani. Vrtalna krona lahko prodre skozi vrtalno luknj in pade na drugi strani dol.

Orodja ne uporablajte za izvajanje oprvil nad glavo z dovajanem tekocine. Vdor tekocine v elektricno orodje povec tveganje elektricnega udara.

Poskrbite za to, da se bo zašcitna gibka cev kabla v primeru okvare nemudoma zamenjala. Okvarjena zašcitna gibka cev kabla lahko povzroči pregretje stroja.

Posebna varnostna navodila.

Uporabite zašcitno opre mo. Glede na aplikaciono uporabite zašcitto obraza ali zašcitna ocala. Uporabite zašcitlo sluha. Zašcitna ocala morajo biti primerna, da pri različinoh opravilih šcitijo pred delci, ki letijo naokoli. Trajajocá visoka obretenjenost s hrupom lahko povzroci izgubo sluha.

Ne dotikajte se ostrih robov stroja za Jedrovanje.
Obstaja nevarnost poskodb.

Za preprecièv te poskodb preverite pred pričetkom del vse svedre za Jedrovanje. Uporabljte le neposkodovane in brezhilne svedre za Jedrovanje.

Poskodovani ali deformirani svedri za Jedrovanje lahko povizrocijo teze peokodbe.

Pred prvim zagonom: Montirajte zašcitopred dotikom na stroj.

Stroj vselej zavarujte s prilozenim vpenjalnim trakom. Nevarnost prevrnitve obstaja pri strojih se posebej na nagjenih ali neravnih povrsinah

Pri delu nad visino glave pazite na padajoce predmete, kot npr. jegra svedrov ali ostruzke.

Pri delu na ob navpicih gradbenih elementih ali nad visino glave ne uporabljate posode za hladilino tekocino. V tem primuru uporabite hladlnil sprej. Zaradi tekocin, ki prodrejo v elektricno orodje, obstaja nevarnost elektricna tegda.

Preprecite stik z izvrtanim Jedrom, ki ga po zakljucku delovnega postopka centrirn trn avtomatsko izvrie.

Stik z vročim ali padajocim Jedrom lahko povzroči poskodbe.

Elektric no orodje moate prikluciti le na varnostnih vtichnicah, ki so v skladu s predpisi. Uporabite samo neposkodovane priklucne vodnike in redno preizkuse podaljsevalne vodnike z zašcitnim kontaktom. Nepreheden zašcitni vodnik lahko povzroci elektrici udar.

Da bi preprecili poskodbe, se z rokami, oblaicilom itd. ne preblizujte vrtecim se ostruzkom. Ostruzki lahko povzrocijo poskodbe. Vedno uporabite zaša toto proti ostruzkom.

Ne poskusajte odstraniti vstavnega orodja, ki se sievrli. To lahko povzroci teze peskodbe.

Pazite na skrite elektricne vodnike, plinski in vodovodni cevovod. Pred prietkom dela kontrolirajte delovno obmoje npr. z lokatorjem kovine.

Ne obdelujte materiala, ki vsebuje magnezij. Obstaja nevarnost pozara.

Ne smete obdelovati CFK (umetna masa, ojačana s karbonskimi vlakni) in ne materiala, ki vsebuje azbest. Te snovi veljao za kancerogene.

Prepovedano je privijaçenje ali kovičenje plošćin znakov na elektricno ordoje. Poškodovana izolacija ne nudi zašće proti elektrichnému udaru. Uporabljate lepline plošćce.

Ne preobremenjute elektricnega orodja ali kovcka za shranjevanje in slednjih ne uporabljaje za spenjanje ali podporo. Preobrenimenet ali postopanje po elektrcnem orodju ali kovcku za shranjevanje lahko povzroci, da se tezište elektricnega orodja ali kovcka za shranjevanje premakne navzgor in se slednji prekucne.

Ne uporabljaje pribora, ki ga proizvajalec elektricnega orodja ni razvil in sprostil. Varno obratovanje ne morete zagotoviti s tem, da se pribor prilega elektrichnemu orodju.

Znekovinskimi orodji morate redno cistititi odprtine za zračanje elektricega orodja. Ventilator motorj potegne prah v ohišje. To lahko pri preveliki koncentraciji kovinskega prahu pozvroci elektrici no ogrozanje.

Pred skladischenjem: Odstranite vstavno orodje.

Skladišcite elektricno orodje vselej v kovčku ali v embalazi.

Pred zagonom preverite omrezniprikljucak in omrezni vtic na poskodbe.

Elektric no orodje naj obratuje izkljućno skupaj z začitnim stikalom () PRCD. Pred pricetkom dela vselej preverite zašitno stikalo () PRCD gleda na pravilino delovanje (glejte stran 149).

Vibracije rok

Podane vrednosti nivoja vibracij v teh navodilih so se izmerile v skladu s standardiziranim merlinm postopkom po EN 62841 in se lahko uporabljao za primerjavo elektricnih orodij med seboj. Primeren je tudi za zaacaso oceno obremenjenosti z vibracijami.

sI

Naveden nivo vibracij reprezentra glavne uporabe elektrinega orodja. Ce pa elektrino orodje uporabljate se v druge namene, z odstopajocimi vstavnimi orodji ali pri nezadostnem vzdrievanju, lahko nivo vibracij ostdopa. To lahko obremenjenosti z vibracijami med dolocenim odobjem uporabe obcuto noveca.

Za nataneshjo oceno obremenjenosti z vibracijami morate upostevidati tudi tisti cas, ko je naprava izklopljena in sicer tece, vendar dejanso ni uporabi.

To lahko ombremenjost z vibracijami preko celotnega obdobja dela obcutno zmanjsa. Dolocite dodatne varnostne ukrepe za zašcitou uporabnika pred vpljivi vibracij, npr. vzdřevanje elektricega orodja In vstavnih orodlj, segrevanje rok, organizacion delovnih postkopov.

Kot hladilno stredstvo uporabljaite izključno hladilno mazalno emulzijo [olje in voda].

Upostevaje navodila proizvajalca k hladinenu sredstvu.

Pazite na to, da bo stojisce za magnetno nogo izravnano, cisto, brez rje in ledu. Odstranite lak, sloje ometa in druge materiale. Preprecite zračno režo med magnetno nogo in stojischem. Zračna reže prepreci držalno silo magneta.

Stroj ne uporabljaje na vrocih povrsinah, lahko pride do trajega zmanjsanja magnetne drzalne sile.

Pri delu vedno uporabljate magnetno nogo in pazite, da bo_dzalna sila magneta dovolj velika:

Ce sveti zeleta tipka upravljalnega polja trajno, je drzalna sila magneta dovnila in stroj lahko obratju z normalin pomikom.

• Ce tipka Magnet na upravljelnem polju utripa, drzalna sila magneta morebiti ni dovolj velika in stroj mora obratovati z zmanjsano potisno silo.

Pri delu na materialih, ki jih ni mogoce magnetizirati, morate uporabitilprimerne pritrldline naprave FEIN, ki so dovabljive kot pribor, kot npr. vakuumsko ploso ali pri priravo za vtranje cevi. Upostevajte pripadajoca navodila za obratovanje.

Ce delate z jeklenimi materiali z debelino pod 12 mm, morate za zagotovitev drzalne sile magna ojačati obdelovanec z dodatno jekleno plošćo.

Tokovni senzor nadzoruje magnetno nogo. Ce je magnetna noga okvarjena, motor ne zažene.

Pri preobrenimeni ve motor samostojno ustavi in gamorate ponovno zagnati.

Potiskajte leznujno potrebno potisno silo.Prevelike potisne sile lahk o pvzrocijo Iom vstavnega orodja In igzubo magnetne drzalne sile.

Cepri delujoem motorju prekinete dovod elektricne energije, preprezi zaetino stikalo samostojni ponovni zagon motorja. Ponovno vklopite motor.

Prestavite stopnjo gonila v mirovanju ali med Iztekom motorja.

Zadnje nestavljeno stevilov vrtljaje se avtomatsko shrani (Memory Function). Za zagon elektricega orodja z zadnjim nestavljenim stevilom vrtljaje, aktivirajte in zdzrlzte tipko s simbolom n hato pritsnite tipkossimbolom

Neustavljaje vrtalnega motorja med vrtanjem.

Sveder za jakrovanje smete le pri deluocem motorjupotegnlt Iz Izvrtne.

Ce se sveder za Jedrovanje zatakne v materialu, ustavite vrtalni motor in precedo zavrtite sveder za Jedrovanje v smeri proti urnemu kazalcu ven.

Po vsakem koncanem vrtanju odstranite ostruzke in Izvrtanojidro.

Ostruzkov se ne dotikajte z golimi rokami. Vselej uporabljafte kavelj za ostruzke (642 01 001 00 0).

Nevamost opeklin! Povrsina magneta lahko doseze visole temperature. Ne dotikaje se magneta z golimi rokami.

Pri zamenjavi svedra ne smete poskodovati njegovih rezil.

Pri Jedrovanju materiala v slojih morate po vsakem prevrtanem sloju odstraniti jose in ostruzke.

Stroja za Jedrovanje ne smete uporabljati z okvarjenim hladinim systemom. Pred vsakim obratovanjem preverite tesnost in prisotnost razpok v gibikh cveh. Preprechte prodiranje tekocine v elektricne dele.

Sporocil o napaki/napačno delovanemagnetne tipke	Pomen Pomoč
Prikaz sveti zeleno Držal	na sila magneta je zadovoljivo velika.
Prikaz utripa zeleno Držal	na sila magneta morda ni zadovoljivo velika.	Pri opravilih na jeklenih materialih z debelino materiai manj kot 12 mm morate tudi tukaj za zagotovltev držalne sile magneta ojačati obdelovanec z dodatno jekleno plošćo.
Prikaz sveti 1 sekundordrdeće	-Aktiviral se je senzor premikanja-Aktiviral se je Izklop pri preobrenimeniti-Napačna omrežna napetost	Po odprvi napake lahko stroj ponovnokvklopite.
	KBU 35 PQ (**):- Pomotoma pritisnjena tipka Magnet
Sporocilo o napaki/napacno delovanjemagnetne tipke	Pomen Pomoč
Prikaz sveti 3 krat rdeče	Brez signala števila vrtenja	Če se napaka pojav večkrat, pošljite stroj na servis za stranke FEIN.
Prikaz sveti trajno rdeče	- Napačna omrežna napetost/omrežnafrekvenca-Vrtalno stojalo je pregreto-Blokada tipke pri vklopu	Po odpravi napake lahko stroj ponovnokvlopite.Ce se napaka pojav večkrat, pošljite stroj na servis za stranke FEIN.
Prikaz trajno utripa rdeče	Stroj je okvarjen. Pošljite stroj na servis	za stranke FEIN.

Zašcitno stikalo (*) PRCD (gleje stran 9)

Zašćitno stikalo PRCD je namenjeno posebej za vašo zašćito, zato ga ne uporablajte kot vklopno izklopnega stikala.

Ce je zašitno stikalo PRCD poskodovano, NPR. zaradi stika z vodo, ga ne uporablajte vec.

Zaščitno stikalo je neobchodno potrebno, saj služi za zaščito uporabnika elektríchnega orodja pred elektrínim udarom. Pri brezhibnem aberrovanju sveti kontrolna luč zaščitnega stikala rdeče.

Pred začetkom izvajanja oprvil preverite brezhibnost delovanja zašćtnega stikala:

1. Vtaktnite vtic zaicitnega stikala v omreznvo tici nico.

2. Pritisnite tipko RESET. Kontrolna luc zašitnegastikala svet rdece.

3. Potegnite vtic iz vticnice. Rdeca kontrlna luc ugasne.

4. Ponomite koraka 1 in 2.

5. Pritisnite tipko TEST, rdeca kontrrolna svetilka augasne. Ce rdeca kontrrolna luc ne preneha svetiti, stroj ne sme obratovi. V tem primuru se obrnite na servisno sluzbo.

6. Pritisnite tipko RESET; pri rdeci kontrolni luci lahko sedaj vklopije elektricno orodje.

Zascitnega stikala ne uporabljaje za vklop in izklop elektricnega orodja.

Vzdrževanje in servis.

Pri ekstremnih pogojih uporabe se lahkov previdn prah, ki nastane pri obdelavi kovin, usede v notranjosti elektrichega orodja. Pri

tem se lahko poskoduje zašitna izolacija elektricnega orodja. Iz notranjosti elektricnega orodja pogosto izpihavaje prezračevalne zareze'suhim in neoljinatm stisjenim zrakom.

Pri staranju in obrabi obnovite nalepke in navodila za varnost na elektrichem orodju.

Po nekoliko urah obratovanja se lahko povecza zračnostlastovičega vodila. Posledicno lahko vrtalni motor samostojno drsi vdolžlastovičega vodila.V temprimeru primerno zategnite vse navojne zatije na lastovičjem vodilu, takao da bo vrtalni motor roćno lahkohodno premakljiv, vendar ne sme samostojn odseti (glejte stran 21).

Ce je prikrjucni vodnik elektrinega orodja poskodovan, ga je treba nadomstil s posebej priprivationimen prikrjucni vodnikom zašcitnim stikalo (^*) , gla dobite pri servisu FEIN.

Izdelkov, ki so prisli v stik z azbestom, ne smete vrociti v popravilo. Izdelke, ki so prisli v stik z azbestom morate odstraniti v skladu z ustrezni mveljavnimi nacionalmi predplsi za odstranjevanje odpadkov z vsebnostjo azbesta.

Aktualni seznam nadomestnih delov se nahaja na splletni strani pod www.fein.com.

Uporablajte izključno originalne nadomestne dele.

Naslednje dele lahko po potrebi samostojna zamenjate: vstavno orodje,rezervoor hladnine tekocine,začica pred dotikom

Jamstvo za izdelek velja v skladu z zakonskimi pravili v državi, kjer se je izdelek dal v promet. Poleg tega vam daje FEIN garancijo v skladu z Izjavo proizvajlca FEIN. V obsegubodave elektricnega orodja se lahko nahaja tudi le del pribora, ki je opisan all nasilkan v tem navodilu za obratovanje.

Izjava o sklearnnosti.

Podjetje FEIN izjavla pod izklućno odgovornostjo, da za izdeleuk ustreza navedenim zadevnim dolocijom,ki so opisana na zadnji strani tega navodila za obratovanje. Tehniča dokumentaciša se nahajа pri:

C.&E.FeinGmbH,C-D1 IA

D-73529 Schwabisch Gmund

Varstvo okolja, odstranitev oppadkov.

Embalaze, odpadna elektricega orodja in pribor morate reciklarati v skladu z varstvom okolja.

150

Izjava o uskladenosti.

Vtrtka FEIN izjavljue uz punu odgovornost da ovaj proizvod prikazan na zadnjoj stranci ovih uputa za rukovanje odgovara navedemin važecim propisira.

Tehnicka dokumentacijse moze zatraziti od:

C. & E. Fein GmbH, C-D1 1A
