Producttype	Magnetische kolomboormachine
Merk	Fein
Model	KBU 35 PQW
Nullasttoerental (rechtsom)	250 tpm (langzaam) / 600 tpm (snel)
Nullasttoerental (linksom)	250 tpm (langzaam) / 600 tpm (snel)
Opgenomen vermogen	1500 W
Voeding	230 V ~ 50/60 Hz
Gewicht (volgens EPTA)	12.5 kg
Max. diameter van kotterfrees (staal tot 400 N/mm²)	35 mm
Max. diameter van spiraalboor (staal tot 400 N/mm²)	13 mm
Tappcapaciteit	Tot M12 (staal)
Type basis	Magnetisch met stroomsensor
Magnetische kracht	Indicatielampje op bedieningspaneel
Aantal snelheden	2 (mechanisch)
Veiligheidsvoorziening	PRCD differentiaalschakelaar, automatische uitschakeling bij overbelasting, herstartbeveiliging
Functies	Boren met kotterfrees en spiraalboor, ruimen, verzinken, tappen
Koeling	Smeermulsie (olie/watermengsel) of spray voor werk op hoogte
Toegestane omgevingstemperatuur	0 °C tot +40 °C
Onderhoud	Reinig de ventilatieopeningen met olievrije perslucht; draai indien nodig de dubbele zwaluwstaartverbinding aan
Meegeleverde accessoires	Spanenbeschermer, koelvloeistofreservoir, spanslang, sleutels

Veelgestelde vragen - KBU 35 PQW Fein

Hoe controleer ik of de magnetische kracht voldoende is?

Op het bedieningspaneel geeft het continu brandende groene lampje aan dat de magnetische kracht voldoende is. Als het knippert, is de kracht mogelijk onvoldoende: verminder de voedingsdruk. Een rood lampje betekent een fout.

Wat te doen bij blokkering van het snijgereedschap?

Stop onmiddellijk de motor. Verwijder het gereedschap door voorzichtig linksom te draaien. Controleer de oorzaak van de blokkering en los deze op voordat u opnieuw start.

Hoe stel ik het toerental in?

Stel de snelheid alleen in wanneer de motor is gestopt of in de uitschakelfase. Gebruik de toetsen op het bedieningspaneel om stapsgewijs te verhogen of te verlagen. De laatste snelheid wordt automatisch opgeslagen.

Kan ik deze boormachine gebruiken voor werk boven het hoofd?

Ja, maar alleen met een koelspray (geen vloeistof). Bevestig de machine stevig met de spanslang. Bescherm personen en het werkgebied tegen vallende voorwerpen.

Hoe test ik de PRCD differentiaalschakelaar?

Sluit de PRCD aan op het stopcontact, druk op RESET (rood lampje gaat branden), vervolgens op TEST (het lampje moet uitgaan). Als het lampje na RESET uit blijft, gebruik de machine dan niet en neem contact op met de klantenservice.

Welk type koelvloeistof moet ik gebruiken?

Gebruik een speciale smeermulsie (olie/watermengsel) voor het boren. Volg de instructies van de fabrikant van het koelmiddel. Voor werk boven het hoofd gebruik een koelspray.

Hoe vervang ik de kotterfrees?

Koppel de machine los. Verwijder het versleten gereedschap met de meegeleverde sleutels. Monteer de nieuwe frees en zorg dat u de snijranden niet beschadigt. Draai goed vast.

Wat betekenen de lampjes op het bedieningspaneel?

Groen constant: voldoende magnetische kracht. Groen knipperend: onvoldoende kracht, verminder de voedingsdruk. Rood constant: fout (spanning, oververhitting, toets geblokkeerd). Rood knipperend: machine defect, neem contact op met de klantenservice.

Wat is de maximale boorcapaciteit in staal?

Met een kotterfrees: tot 35 mm diameter (staal tot 400 N/mm²). Met een spiraalboor: tot 13 mm.

Hoe reinig en onderhoud ik de boormachine?

Blaas regelmatig olievrije perslucht door de ventilatieopeningen. Vervang versleten stickers. Als de speling in de dubbele zwaluwstaartverbinding toeneemt, draai dan de schroefdraadstangen vast.

GEBRUIKSAANWIJZING KBU 35 PQW Fein

Ourspronkelijke gebruiksaanwijzing.

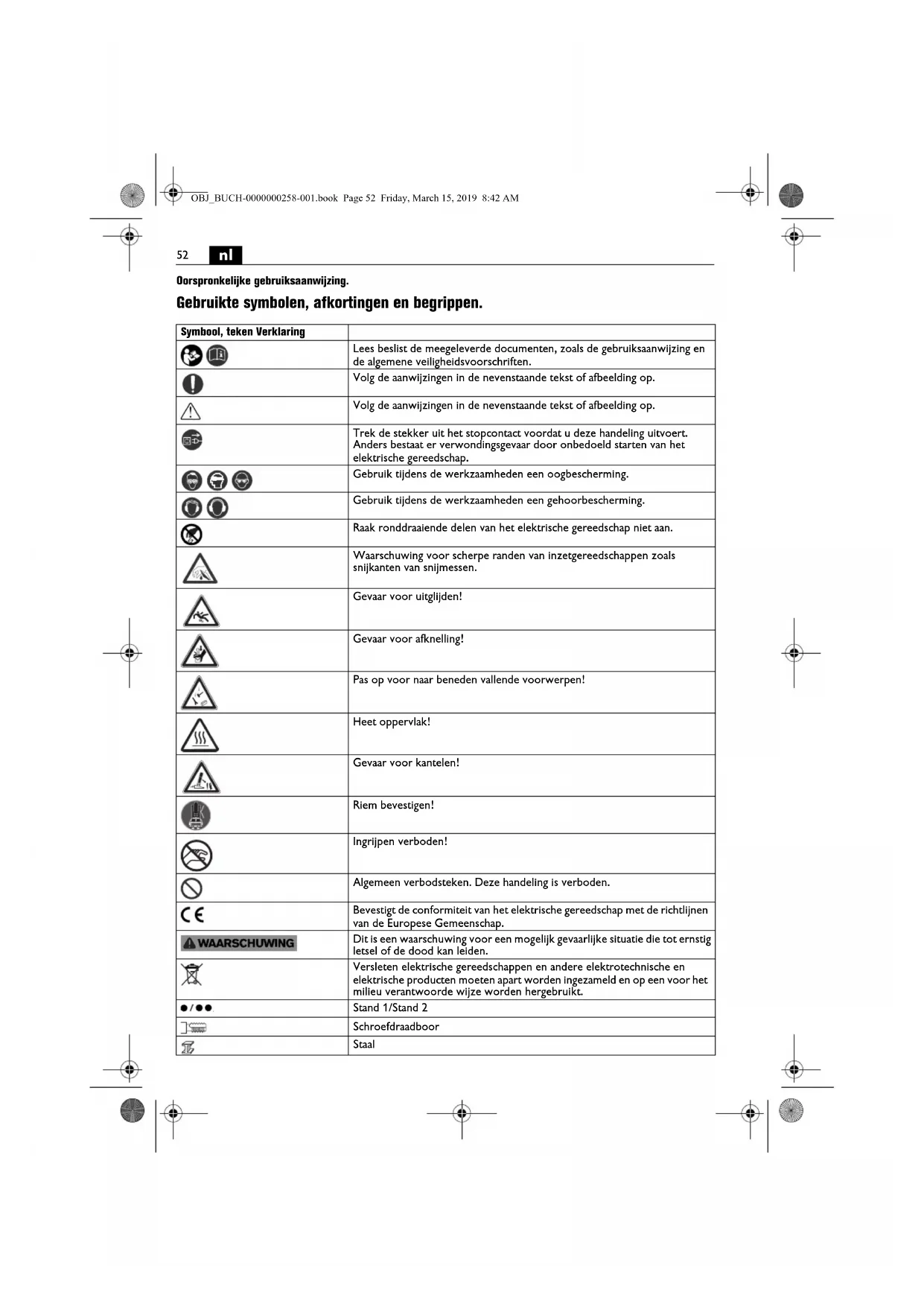

Gebruekte symbolen, afkortingen en begrippen.

Symbool, teken Verklaring
	Lees beslist de meegeleverde documenten, zoals de gebruiksaanwijzing en de algemene verrilghedsvoorschriften.
	Volg de aanwijzingen in de nevenstaande tekst of afbeelding op.
	Volg de aanwijzingen in de nevenstaande tekst of afbeelding op.
	Trek de stekker uit het stopcontact voordat u deze handeling UITvoert. Anders bestaat er verwondingsgevaar door onbedoeld starten van het elektrische gereedschap.
	Gebruik tijdens de werkzaamheden een oogbescherming.
	Gebruik tijdens de werkzaamheden een gehoorbescherming.
	Raak ronddraiende delen van het elektrische gereedschap Niet aan.
	Waarschuwing voor scherpe randen van Inzetgereedschappen zoals snijkanten van snijmessen.
	Gevaar voor uittgliden!
	Gevaar voor afknelling!
	Pas op voor maar beneden vallende voorwerpen!
	Heet oppervlak!
	Gevaar voor kantelen!
	Riem bevestigen!
	Ingrijpen verboden!
	Algemeen verbodsteken. Deze handeling is verboden.
€	Bevestigt de conformiteit van het elektrische gereedschap met de richtlijnen van de Europese Gemeenschap.
WAARSCHUWING	Dit is een waarschuwing voor een möglichke gevaarlijke situation die tot ernstig letsel of de dood kan leiden.
	Versleten elektrische gereedschappen en andere elektrotechnische en elektrische producten要去en apart worden ingezameld en op een voor het milieu verantwoorde wijze worden hergebruikt.
/ /	Stand 1/Stand 2
	Schroefdraadboor
	Staal

53

Symbol, teken Verklaring
	Laag toerental
	Hoog toerental
	Magnetische vasthoudkracht voldoende
	Magnetische vasthoudkracht onvoldoende
	Vloeistoftevoer geopend.
	Vloeistoftevoer gesloten.
	Boormotor starten. Draairichting rechts
	Motor stoppen
	Boormotor starten. Draairichting rechts
	Boormotor starten in tastbedrijf. Draairichting links
	Toerental trapsgewijs verminderen
	Toerental trapsgewijs verhogen
	Motor stoppen
	Magneet in- en uitschakelen
	De PRCD-veiligheidsschakelaar (*) staat in de ingeschakelde stand. De controlelamp brandt rood.
	De PRCD-veiligheidsschakelaar (*) staat in de uitgeschakelde stand. De controlelamp brandt nicht.
	kan aanwezig় op grond van nationale arbeidsveilighieidsbepalingen of wettelijke regelingen in het land waar het product op de markt worden gebracht.
	(*) Kan cijfers of letters bevatten
	...*) 110 V-uitvoering voor Groot-Brittannië
	(Ax - Zx) Aanduiding voor interne doeleinden

Token Eenheid interna-	tional	Eenheid natio- naal	Verklaring
P1	W	W	O p g
P2	W W Afgegeben	vermogen
nOR	/min, min-1, rpm, r/min	min-1	Onbelast toenental (rechtsdraaien)
nOL	/min, min-1, rpm, r/min	min-1	Onbelast toenental (linksdraaien)
in	inch inch Maat
UV V Meetspanning

e n

Teken Eenheid interna-	tional	Eenheid natio- naal	Verklaring
\( \mathrm{{Hz}}\mathrm{{Hz}} \) Frecquentie
M...	mm mm Maat, metrische schroefdraad
0 mm mm Diameter van	een rond deel
HM mth maxoobordiameter in staal tot 400 N/mm			2_ hardmetaal (kernboor)
HSS min maxoobordiameter in staal tot 400 N/mm			2_ sneldraistaal (kernboor)
HSS mm maxoobordiameter in staal tot 400 N/mm			2_ sneldraistaal (spiraalboor)
	mm mm Max. opnamevermogen van boorhouser
	mm mm Diameter wrijfpriem
	mm mm Diameter verzinken
	kg kg Gewicht volgens EPTA-Procedure 01
\( {T}_{a} \)	℃℃ Toegestane omgevingstemperatuur
LpA	dB dB Geluidsdru kniveau
LwA	dB dB Geluidsvermogenniveau
LpCpeak	dB dB Piekgeluidsdrukniveau
K...			Onzekerheid
\( a \)	\( \mathrm{m}/{\mathrm{s}}^{2} \)	\( \mathrm{m}/{\mathrm{s}}^{2} \)	Trillingsemissiewaarde volgens EN 62841 (vectorsom van drie richtingen)
\( {\alpha }_{h} \)	\( \mathrm{m}/{\mathrm{s}}^{2} \)	\( \mathrm{m}/{\mathrm{s}}^{2} \)	Gemiddelde trillingswaarde (kernboren)
	\( \mathrm{m},\mathrm{s},\mathrm{{kg}},\mathrm{A},\mathrm{{mm}} \) , V,W,Hz,N,℃, dB, min, \( \mathrm{m}/{\mathrm{s}}^{2} \)	\( \mathrm{m},\mathrm{s},\mathrm{{kg}},\mathrm{A},\mathrm{{mm}} \) , V,W,Hz,N,℃, dB, min, \( \mathrm{m}/{\mathrm{s}}^{2} \)	Basiseenheden en afgeleide eenheden uit het internationale eenhedenstelsel SI.

Voor uw veiligheid.

WAARSCHUWING Lees alle veiligheidswaarschuwingen en alle voor

schriften. Als de waarschuwingen en voorschriften nicht worden opgevolgd, kan dit een elektrische schok, brand of ernstig leset tel gevoig hebben.

Bewaar alle waarschuwingen en voorschriften voor toekomstig gebruik.

Gebruik dit elektrische gereedschap Niet voordat u deze gebruiksanawijzing en de meegeleverde

"Algemene veiligheidsvoorschriften" (document-number 341 30 465 06 0) grondig heeft gelezen en volledig hierst begrepen. Bewaar deze documentatie voor later gebruik en geef ze mee wanner u het elektrische gereedschap doorgeeft of verkoopt. Neem ook de geldende nationale arbeidsveiligheidsregels in acht.

Bestemming van het elektrische gereedschap:

Kernboormachine voor het boren met Kernboren en volle boren, voor het wrijyen, verzinken en schroefdraadsnijden op materiaalen met magnetiseerbaar oppervlak met de door FEIN toegelaten inzetgeredschappen en toebehoren in tegen weersinvloeden beschermde omgeving.

In een omgeving met storingen is een verminderde kwaliteit van de werkking möglich, zoalsijdelijk ultival,ijdelijk vermindering van functie of van beoogde prestaties. Voor het herstel waarvan is een Ingreep van de bediener vereist.

Dit elektrische gereedschap is ook bedoeld voor gebruik aan wisselstroomgeneratoren met voldoende capaciteit die voldoen aan de norm ISO 8528,uitvoeringsklasse G2.Aan deze norm worden in het bijzonder Niet voldaan als de zogenaamdeervormingsfactor 10% overschrijdt. In geval van twijfel dient u informatie over de door u gebruikte generator in te winnen. Neem waarbij de gebruiksaanwijzing en de nationale voorschriften voor de installmente en het gebruik van de wisselstroomgenerator in ache.

Veiligheidsvoorschriften.

Voerijdens boorwerkzaamheden met vloeistof de vloeistof af van de plaat waar u werk of gebruik een opvangvoorziening voor vloeistoffen. Met dergelijk voorzorgsmaatregelen houdt u de werkomgeving droog en beperkt u het rislo van een elektrische schok.

Houd het elektrische gereedschap vast aan de geiso-lerde greepvlakken als u werkzamheden uitvoert waar bij het sjndende inezgetereedschap verborgen stroomieldingen of de eiglen stroomkabel kan raken.

Contact van snijdend inzetgereedschap met een spanningvoerende leiding kan ook metalen delen van het elektrische gereedschap onder spanning zetten en tot een elektrische schok leiden.

Draagijdens het boren een gehoorbescherming. De invloed van lawaai kan gehoorverlies tot gevolg hebben.

Als het inzeitgereedschap blokkeert, duwt u zich verder en schakelt u het elektrische gereedschap uit. Controleer de reden van het vastklemmen en maak deoorzaak ongedaan.

Controleer voordat u een in het werkstuk stekende kernboormachine opnieuw inschakelt of het inzetgeedschap vrij draait. Als het inzetgereedschap vastklemt, draait het möglichn Niet. Dit kan leiden tot overbelasting van het gereedschap of loslaten van de kernboormachine uit het werkstuk.

Bij bevestiging van de boorstandaard op het werkstuk met een vacuumplaat dient u erop te letten dat het oppervlak glad, schoon en nicht poreus is. Bevestig de boorstandaard Niet op gelamineerde oppervlakken zoals tegels en coatings van combinatiematerialaal. Als het oppervlak van het werkstuk Niet glad, vlak of voldoende bevestig is, kan de vacuumplaat van het werkstuk losraken.

Controleer voor en tijdens de boorwerkzaamheden dat de onderdruk valdoende is. Is de onderdruk Niet voloende, kan de vacuumplaat van het werkstuk losraken.

Nooit boven het hoofd boren of in de wand boren als de machine alleen met de vacuümplaat bevestigd is. Bij verlies van het vacuum raakt de vacuümplaat los van het werkstuk.

Zorg er bij het boren door wanden of plafonds voor dat personen en werkomgeving aan de andere zijde

beschermd子孙。De boorkroon kan het boorgat verla-ten en de boorkern kan aan de andere Kantaar buiten vallen.

Gebruik dit gereedschap Niet voor boorwerkzaamheden boven het hoof met vloeistoftevoer. Het binnendringen van vloeistof in het elektrische gereedschap vergroot het risico van een elektrische schok.

Laat de kabelbeschermslang bij beschadiging onmid-dellijk verrangen. Een defecte kabelbeschermslang kan tot oververhitting van de machine leiden.

Bijzondere veiligheidsvoorschriften.

Gebruik veiligheidsuitrusting. Gebruik, afhankelijk van de toepassing, een gezichtsbescherming of veiligheidsbril. Gebruik een gehoorbescherming. De veiligheidsbril moet geschikt zich om bij verschillende werkzaamheden weggeslingerde deeltjes af te waren. Een langdurig hove geluidsbelasting kan tot gehoorverlies leiden.

Raak de scherpe randen van de kernboor Niet aan. Er bestaat verwondingsgevaar.

Om letsel te voorkomen, controleert u voor het begin van de werkzaamheden de kerboormachine. Gebruik alleen onbeschadigde, Niet verrormde Kernboren. Beschadigde of verrormde Kernboren konnen ernstig letsel veroorzaken.

Voor de eerste ingebruikneming: monteer de aanraakbeveiliging op de machine.

Borg de machine aktijd met de meegeleverde spanium. In het bijzonder op hellende en oncelijke oppervlakken bestaat gevaar voor kanten als de machine Niet is geborgd.

Let bij werkzaamheden boven het hoofd op maar beneden vallende voorwerpen zoals boorkernen en spanen.

Gebruik het koelmiddelreservoir Niet tijdens werkzaamheden aan verticale bouwelementen of werkzaamheden boven het hoofd. Gebruik in deze gevalen een koelmiddelspray. Door vloeistoffen die in het elektrische gereedschap binnendringen ontstaat het gevaar van een elektrische schok.

Voorkom aanraking met de boorkern, die automatisch door de centreerstift worden dit gestoten bij het afsluien van de boring. Het contact met de hete of maar beneden vallende kern kan tot verwondingen leiden.

Gebruik het elektrische gereedschap alleen als het aangesloten is op een volgens de voorschriften geaard stopcontact. Gebruik alleen onbeschadigde aansluitkahens en geaarde verlangkabels die regelmatig worden nagezien. Een Niet doorgaande aardleiding kan tot een elektrische schok leiden.

Houd altijd uw handen, kleding enz.uit de buurt van draaiende spanen om letsel te voorkomen.De spanen kunnen letsel voroorzaken.Gebruik altijd de spaanbeveiliging.

Probeer Niet het inzetgereedschap te verwijderen als dit nog draait. Dit kan ernstig letsel veroorzaken.

Let op verborgen liggende elektrische leidingen en buizen voor gas en water. Controller de werkkomgeving voor het begin van de werkzaamheden, bijvoorbeeld met een metaaldetector.

Bewerk geen magnesiumhoudend material. Er bestaat brandgevaar.

Bewerk geen met koolstofvezel versterkte polymeren (CFRP) en geen ashesthoudend materiaal. Deze gelden als kankerverweekend.

Er mogen geen plaatjes of symbolen op het elektrische gereedschap worden geschreefd of geniet. Een bescha-digde isolatie biedt geen beschemring gegen een elektrische schok. Gebruik stickers.

Overbelast het elektrische gereedschap en de opbergkofter Niet en gebruik deze Niet als ladder of steiger. Overbelasting of staan op het elektrische gereedschap of de opbergkofter kan ertoe leiden dat het zwaartepunt van het elektrische gereedschap of de opbergkofteraar boven verplaatst worden en het gereedschap of de opbergkofter omvalt.

Gebruik geen toebehoren dat Niet special door de fabrikant van het elektrische gereedschap is ontwikkeld of vrijgeveen. Een velig gebruik is Niet alleen geveen door het felit dat een toebehoren op uw elektrische gereedschap past.

Reinig de ventilatieopeningen van het elektrische gereedschap regelmatig met een Niet-metalen gereedschap. De motorventilator zuijt stof in het machinehuis. Dit kan bij overmatige ophoping van metaalstof elektrische gezaven veroorzaken.

Voor het opbergen: Verwijder het inzetgereedschap.

Bewaar het elektrische gereedschap alleen in de koffer of in de verpakking.

Controleer voor de ingebruinkeming de netaansluitkabel en de netstekker op beschadigingen.

Gebruik alkijd het elektrische gereedschap samen met een PRCD-veiligheidsschakelaar (^) Controller alsdijk voor het begin van de werkzaamheden de PRCD-veiligheidsschakelaar (^) op juiste werking (zie pagna 57).

Hand- en armtrillingen

Het in deze gebruiksaanwijzing vermelde trillingsniveau is gemeten met een volgens EN 62841 genormeerde meetmethode en kan worden gebruikt om elektrische gerechskappen met elkaar te vergelijkken. Deze is ook geschikt voor een voorlopige inschatting van de trillingsbelasting.

Het aangegeven trillingsniveau representiert de hoofdzakelijkke toepassingen van het elektrische gereedschap. Als beschter het elektrische gereedschap worden gebrukt voor andere toepassingen, met afwijkende inzeltgereedschappen of onvoldoende onderhoud, kan het trillingsniveau afwijken. Dit kan de trillingsbelasting gedurende de gehele arbeitsperiode duidelijk verhogen.

Voor een nauwkeurige schatting van de trillingsbelasting要去ek rekening worden gehonden met de tijd waarin het gereedschap uitgeschakeld is, of waarin het gereedschap wel loopt, maar Niet werkelijk worden gebruikt. Dit kan de trillingsbelasting gedurende de gehele arbeitsperiode duidelijk verminderen.

Leg extra veiligheidsmaatregelen ter bescherming van de bediener gegen het efect van trillingen vast, zoals: onderhoud van elektrische gereedschappen en inzetgereedschappen, warm honden van de handen, organiseatie van het arbeitsprosce.

Bedieningsvoorschriften.

Gebruik als koelmiddel uitsluitend koelsmeeremulsie (olie in het water).

Neem de aanwijzingen van de fabrikant van het koel-middel in acht.

Let erop dat het opstellingsoppervlak voor de magneeetvoetvlak, schoon en vrij van roest en ijis is. Verwijder, lak, plamuur en andere materialen. Voorkom een lege tussenruimteussen magneevtoeen opstellingsoppervlak. Door de tussenruimte is de magnetische vasthoudkracht minder.

Gebruik deze machine niet op hete oppervlakken. Anders kan de magneetvasthoudkracht voor lange tjid minder worden.

Gebruik bij werkzaamheden altijd de magneevtvoet en let erop dat de magnetische vasthoudkracht voldoende is:

• Als de groene toets in het bedieningsveld permanent verlicht is, is de magnetische vasthoudkracht voldoende en kan de machine met normale aandrukkracht worden gezrukt.

Knippert de toets Magneet van het bedieningsveld, is de magnetische vasthoudkracht eventuele onvoloende en moet de machine met gereduceerde aandrukkracht worden gebruikt.

Bij werkzaamheden aan Niet-magnetiseerbare materiai-len要去en geschiktte, als toebehoren verkrijgbare FEIN-bevestigingsvoortzieningen zoals een vacuimplaat of pijpbooorvoortzieening worden gebruikt. Neem waar-voorde desbetreffende gebruiksaanwijzingen in acht.

Bij werkzaamheden aan staalmaterialiaal met een materi- aaldijke van minder dan 12mm moet ter waarborging van de magnetische vasthoudkracht het werkstuk met een extra staalplaat worden versterkt.

De magneetvoet wordt door een strooensensor bewaakt. Als de magneetvoet defect is, loopt de motor Niet.

Bij overbelasting stopt de motor zichstandig en moet deze opnieuw worden gestart.

Gebruik alleen de beslistoodzakelijkveoorwaartse kracht. Te hoge voorwaartse krachten kunnen leiden tot breuk van het inzetgereedschap en tot verlies van de magnetische vasthoudkracht.

Als de stroomtoevoer worden onderbroken verwilr de motor loopt, voorkomt een veiligheidsschakeling het automatisch opnieuw starten van de motor. Schakel de motor opniew in.

Verstel de transmissiestand alleen als de motor stilstaat of uitloopt.

Het LAST ingestelde toerental wordt automatisch opgeslagen (Memory Function). Als u het elektrische gereed-schap met het LAST ingestelde toerental wilt starten, bedient u de toets met het symbool en houdt u deleze vast. Druk verwolgens op de toets met het sym-boo!

Stop de boormotor tijdens het boren Niet.

Trek de kernboor alleen terwijl de motor loopt uit het boorgat.

Stop de boormotor en draai de kernboor gegen de wijzers van de klok in voorzichtig aan buiten, in het gevaldat de kernboor in het materiaal blijf steken. Verwijder na elkde boorbewerking de spanen en de uitgeboorde Kern.

Raak de spanen niet met uw blote hand aan. Gebruik alotijd een spanenhaak (642 01 001 00 0)

Verbrandingsgevaar! Het oppervlak van de magneeet kan hoge temperaturen bereiken. Raak de magneeet Niet met uw blote hand aan.

Beschadig bij het verwangen van de boor de snijkanten Niet.

Verwijder bij het Kernboren van gelaagd materiaal na elkde doorboorde laag de kern en de spanen.

Gebruik de Kernboormachine Niet met een defect koel-middelsysteme. Controlleroor elk gebruik de dichtheid en of er scheuren in de slangen zitten. Voorkom dat er vloeistof in elektrische delen binnendringt.

Foutmelding/gedrag magnetofoets	Betekenis Oplossing
Indicatie groen verlicht	Magnetische vasthoudkracht voldoende.
Indicatie knippert groen	Magnetische vasthoudkracht eventueel onvoldoende.	Bij werkzaamheden aan staalmateriaal met een materiaaldijke van minder dan 12 mm moet ter waarborging van de magnetische vasthoudkracht het werkstuk met een extra staalplaat worden versterkt.
Indicatie 1 seconde lang rood verlicht	-Bewegingssensor is geactiveerd-Uitschakeling bij overbelasting is geactiveerd-Verkeerde netspanning	Na het verhelpen van de fouit kan de machine waar worden ingeschakeld.
	KBU 35 PQ(**): -Toets Magnet bij vergissing bediend
Indicatie knippert 3 x rood	Geen toerentalsignaal Treedt de fouit vaker op, stuur de machine dan maar de FEIN-klantenservice.
Indicatie continu rood verlicht	-Verkeerde netspanning of netfrequente-Boorstandaard is oververhit-Toets Is bij het inschakenen geblok-keerd	Na het verhelpen van de fouit kan de machine waar worden ingeschakeld.Treedt de fouit vaker op, stuur de machine dan maar de FEIN-klantenservice.
Indicatie knippert con-tinu rood	Machine is defect. Zend de machine naar de FEIN-klantenservice.

PRCD-veiligheidsschakelaar (^*) (zie pagina 9)

De PRCD-schakelaar ter bescherming van Personen is special bedoeld voor uweiligeheid. Gebruik deze waarom Niet als aan/uit-schakelaar.
Is de PRCD-schakelaar ter beschemming van personen beschadigd, bijv. door contact met water, dient u.Deze niet meer te gebruiken.
De PRCD-schakelaar is absolut nooodzakelijk. Deze dienter beschemming van de bediener van het elektrische gereedschap gegen een elektrische schok. Bij storingsvrij wekking brandt de controelamp van de PRCD-schakelaar rood.
Controleer voor het begin van de werkzaamheden de juiste werking van de PRCD-schakelaar:
1. Steek de stekker van de PRCD-schakelaar in de net-contactdoos.
2. Druk op de RESET-toets. De controlamp op de PRCD-schakelaar brandt rood.
3. Trek de stekker uit de contactdoos De rode contro- leamp gaat uit.
4. Herhaal de stappen 1. en 2.
5. Druk op de TEST-toets. De rode controleamp gaatuit. Als de rode controleamp Niet uitgaat, machine niet in gebruik nemen. Neem contact op met de service.
6. Druk op de RESET-toets. Bij een rode controlamp kan het elektrische gereedschap worden ingeschakeld.
Gebruik de PRCD-schakelaar Niet voor het in- en uitschakelen van het elektrische gereedschap.

Onderhoud en klantenservice.

Onder extreme gebruiksomstandigden kan bij het bewerken van metalen geleidend stof in het elektrische gereedschap terecht-

komen. Daardoor kan de veiligheidsisolatie van het elektrische gereedschap worden geschaad. Blaas het inwendige van het elektrische gereedschap door de ventilatieoppeningen met droge en olievrije persluucht ult.

Vervang stickers en waarschuwingen op het elektrische gereedschap bij veroudering en slijtage.
Na enkele bedrijfsuren kan de spel ing in de zwaluwstaartgeleiding groter worden. Als geolg waar van kan de boormotor vanzelf langus de zwaluwstaartgeleiding glijden. In dit geval dient u alle schroefdraadpennen van de zwaluwstaartgeleiding zodanig aan te draaien dat de boormotor handmatig gemakkelijk kan worden bewogen, maar Niet vanzelf glijdt (zie pagina 21).
Als de aansluitkabel van het elektrische gereedschap beschadig is, moet deze worden verrangen door een specialaarvarko bedoelde aansluitkabel met PRCDveiligheidsschakelaar (^*) .Deze is verkrijgbaar bij de FEIN-klantenservice.
Producten die met asbest in aanraking zichen gekomen, mogen nicht voor reparatie worden afgegeven. Voer met asbest gecontaminerde producten af volgens de in uw land geldende voorschriften voor de afvoer van asbesthoudend afval.
De actuèle onderdelenlijst van dit elektrische gereed-schap vindt u op www.fein.com.
Gebruik alleen originele verwangingsonderdelen.
De volgende delen kunt u indien nodig zich vervangen: Inzetgereedschappen, koelmiddelreservoir, aanraakbeveiliging

Wettelijk garantie en fabrieksgarantie.

De wettelijkke garantie op het product geldt overeenkomstig de wettelijkke regelingen in het land waar het product worden verkocht. Bovendien wilt bedt FEIN garantie overeenkomstig de FEIN-fabrieksgarantieverklaring. Het is möglichk dat bij het elektrische gereedschap slechts een deel van het in deze gebruiksaanwijzing beschreiben en afgebeelde toebehoren worden meegeleverd.

Conformiteitsverklaring.

De firme FEIN verkaart als alleen verantwoordelijke dat dit product overeenstent met de geldende bepalingen die op de laatste pagina van deze gebruiksaanwij-zing vermeld staan.

Technische documentatie bij: C. & E. Fein GmbH, C-D1 IA, D-73529 Schwabisch Gmünd

Milieubescherming en afvoer van afval.

Voer verpakkingen, versleten elektrische gereedschappen en toebehoren op een voor het milieu verantwoorde wijze af.

Manual original.

aannnnnnaanennnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnn nn nannnne aannnne aannnne aannnne aannnne aannnne aannnne aannnne aannnne aannnne aannnne aannnne aannnne aannnne aannnne aannnne aannnne aannnne aannnne aannnne aannnne aannnne aannnne aannnne aannnne aannnne

aannnnnne aannnnnne nnnnnnne annnnnne

mnnnnnne nnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnn

mnnn mnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnn

ouo 10000000000000000000000000000000000000000000000000000

Jnnaeannnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnn

nwnnnnnnnnnnnnnnn

aannnnnnae aennnnnne nnnnnnne eannnnnne

oohnnaaannnnnneaaanennnnnnae

mnnnnaaannnnnne nnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnn nn

nnoaunnnnnaeennnnne

0

nnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnn

mnnnnnneennnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnn

a

nnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnn

nnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnn

o00000000000000000000000000000000000000

yannnnnnae nnnnne aennnnne

aennnnnnaeennnnneennnnnneennnnnneennnnnneennnnnneennnnnneennnnnneennnnnneennnnnneennnnnneennnnnneennnnnneennnnnneennnnnneennnnnneennnnnneennnnnneennnnnneennnnnneennnnnneennnnnneennnnnneennnnnneennnnnneennnnnneennnnnneennnn

eannnnnneanennnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnn

oannnnnnaaennnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnn

eannnnnneennnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnn nn

nnaaannnnnne nnnnnnne nnnnnnne nnnnnnne nnnnnnne nnnnnnne nnnnnnne nnnnnnne nnnnnnne nnnnnnne nnnnnnne nnnnnnne nnnnnnne nnnnnnne nnnnnnne nnnnnnne nnnnnnne nnnnnnne nnnnnnne nnnnnnne nnnnnnne nennnnnne nnnnnnne nnnnnnne nnnnnnne nnnnnnne nnnnnnne nnnnnnne nnnnnnne nnnnnnne nnnnnnne nannnne nannnne nannnne nannnne nannnne nannnne nannnne nannnne nannnne nannnne nannnne nannnne nannnne nannnne nannnne nannnne nannnne nannnee

nannnnn: nnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnn nn

PRCD (^*) 227

nno nnnnne nnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnn nn

mnnn nnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnn nnannn nnannn nnannn nnannn nnannn nnannn nnannn nnannn nnannn nnannn nnannn nnannn nnannn nnannn nnannn nnannn nnannn nnannn nnannn nnannn nnannn nnannn nnannn nnannn nnannn nnannn nnannn nnannn nnannn nnannn nnannn nnannn nnannn nnann nenn nann nann nann nann nann nann nann nann nann nann nann nann nann nann nann nann nann nann nann nann nann nann nann nann nann nann nann nann nann nann nann nann nann nann nann nann nann nann nann nann nann nann nann nann nann nann nann nann nann nann nenn

nunun

naanlnuhnae nnnnne nannnnaaennnnae naanee (dovetall guide) annnnnnnae aanae nnnnnae aannnnae aannnnnnae aannnnnnae aannnnnnae aannnnnnae aannnnnnae aannnnnnae aannnnnnae aannnnnnae aannnnnnae aannnnnnae aannnnnnae aannnnnnae aannnnnnae aannnnnnae aannnnnnae aannnnnnae aannnnnnae

228

th

Wnwnnnnnae nnnnnaa nnnnnae nnnnnae nnnnnae nnnnnae nnnnnae nnnnnae nnnnnae nnnnnae nnnnnae nnnnnae nnnnnae nnnnnae nnnnnae nnnnnae nnnnnae nnnnnae nnnnnae nnnnnae nnnnnae nnnnnae nnnnnaee nnnnnae nnnnnae nnnnnae nnnnnae nnnnnae nnnnnae nnnnnae nnnnnae nnnnnae nnnnnae nnnnnae nnnnnae nnnnnae nnnnnae nnnnnae nnnnnae nnnnnae nnnnnae nnnnnae nnnnnaea eae

nnaaannnnnnaanennnnaanennnnaan nnaaaannnnnnaanannnnnnaan

Tnnttnlntiitilnguoynnnunnnnntn nnnn nn nnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnn

Hnnnne nnnnnnnnnn

nno nnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnn

m

mnnnneannnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnn nn

aennnnnne nnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnn

nssnnnnnnnnnnnn

FEN 10000000000000000000000000000000000000000000000000000000

C.&E.FeinGmbH,C-D1_IA, D-73529 Schwabisch Gmund

nannnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnn

aannnnnnae nne aen ananennnne ne annnnnne

取极説明書

本說明書使使用中的之、略号也用語
