KULLANIM KILAVUZU KBU 35 PQW Fein

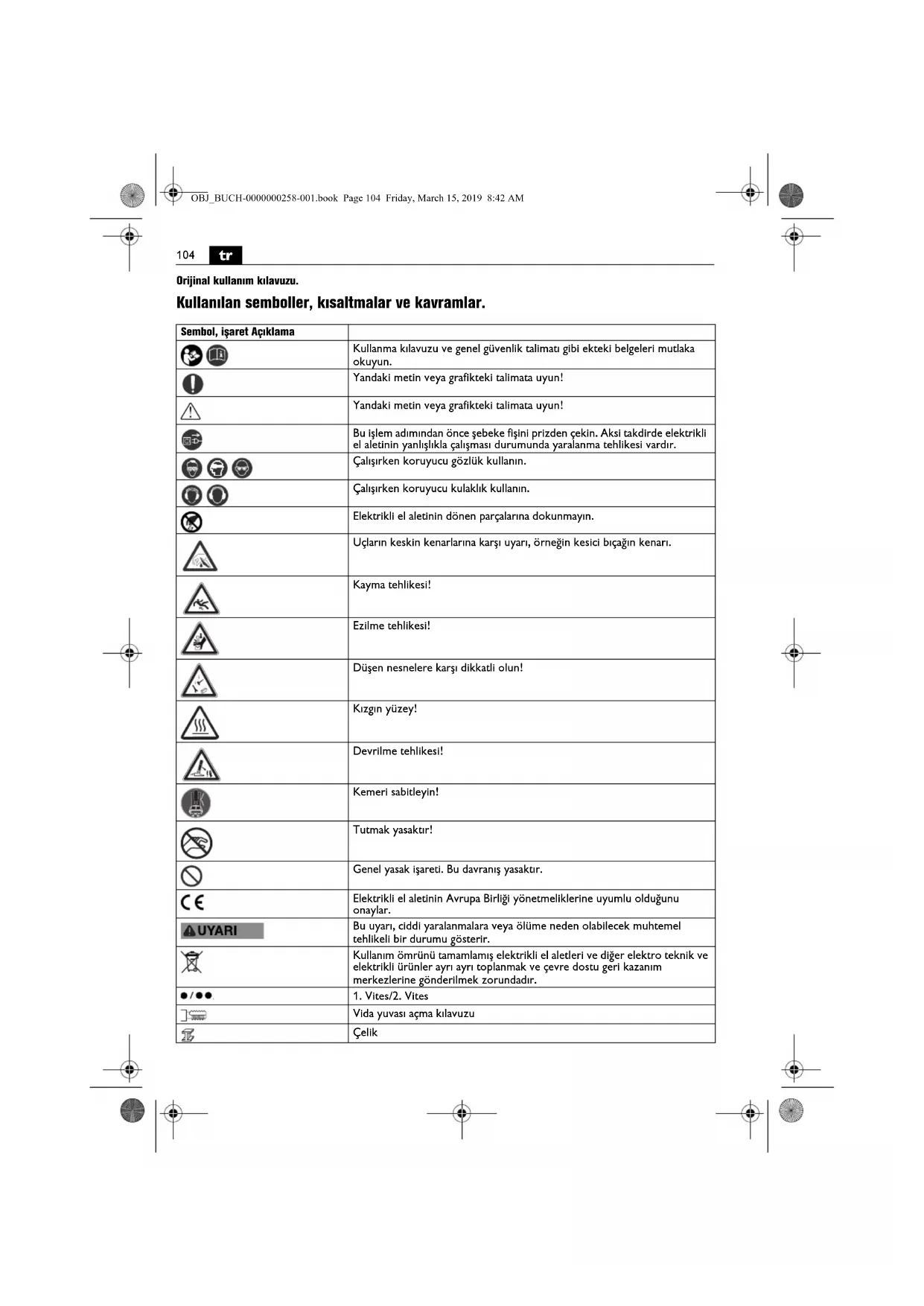

Orijinal kullanım kılavuzu. Kullanılan semboller, kısaltmalar ve kavramlar. Sembol, işaret Açıklama Kullanma kılavuzu ve genel güvenlik talimatı gibi ekteki belgeleri mutlaka okuyun. Yandaki metin veya grafikteki talimata uyun! Yandaki metin veya grafikteki talimata uyun! Bu işlem adımından önce şebeke fişini prizden çekin. Aksi takdirde elektrikli el aletinin yanlışlıkla çalışması durumunda yaralanma tehlikesi vardır. Çalışırken koruyucu gözlük kullanın. Çalışırken koruyucu kulaklık kullanın. Elektrikli el aletinin dönen parçalarına dokunmayın. Uçların keskin kenarlarına karşı uyarı, örneğin kesici bıçağın kenarı. Kayma tehlikesi! Ezilme tehlikesi! Düşen nesnelere karşı dikkatli olun! Kızgın yüzey! Devrilme tehlikesi! Kemeri sabitleyin! Tutmak yasaktır! Genel yasak işareti. Bu davranış yasaktır. Elektrikli el aletinin Avrupa Birliği yönetmeliklerine uyumlu olduğunu onaylar. Bu uyarı, ciddi yaralanmalara veya ölüme neden olabilecek muhtemel tehlikeli bir durumu gösterir. Kullanım ömrünü tamamlamış elektrikli el aletleri ve diğer elektro teknik ve elektrikli ürünler ayrı ayrı toplanmak ve çevre dostu geri kazanım merkezlerine gönderilmek zorundadır.

Düşük devir sayısı Yüksek devir sayısı Mıknatıs tutma kuvveti yeterli Mıknatıs tutma kuvveti yeterli değil Sıvı besleme açık. Sıvı besleme kapalı. Delme motorunun startı. Sağa dönüş Motor durdurma Delme motorunun startı. Sağa dönüş Delme motorunu test işlemesinde çalıştırma. Sola dönüş Devir sayısının kademeli düşürülmesi Devir sayısının kademeli yükseltilmesi Motor durdurma Mıknatısın açılıp kapanması Kişisel koruma şalteri (*) PRCD açık, kontrol ışığı kırmızı olarak yanıyor. Kişisel koruma şalteri (*) PRCD kapalı, kontrol ışığı yanmıyor. (*) Kişisel koruma şalteri (PRCD), satışı yapılan ülkedeki ulusal iş güvenliği veya yasal mevzuat gereği bulunabilir. (**) rakam veya harf içerebilir (... *) İngiltere için 110-V tip (Ax – Zx) Kurum içinde kullanılan kod Sembol, işaret Açıklama RESET TEST Sembol Uluslar arası birim Ulusal birim Açıklama

rpm, r/min /dak Boştaki devir sayısı (Sağa dönüş)

rpm, r/min /dak Boştaki devir sayısı (Sola dönüş)

Güvenliğiniz için. Bütün güvenlik talimat ve uyarılarını okuyun. Güvenlik talimat ve uyarılarına uyulmadığı takdirde elektrik çarpması, yangın ve/veya ağır yaralanmalara neden olunabilir. Bütün güvenlik talimatı ve uyarılarını ilerde kullanmak üzere saklayın. Bu kullanma kılavuzunu ve ekteki “Genel güvenlik talimatı” ’nı (ürün kodu 3 41 30 465 06 0) esaslı biçimde okuyup tam olarak anlamadan bu elektrikli el aletini kullanmayın. Anılan belgeleri ileride kullanmak üzere saklayın ve elektrikli el aletini başkalarına verdiğinizde veya devrettiğinizde bu belgeleri de verin. İlgili ulusal çalışma hükümlerine de uyun. Elektrikli el aletinin tanımı: Hava koşullarına karşı korunmalı ortamlarda, FEIN tarafından müsaade edilen uç ve aksesuarla, manyetikleşebilir yüzeye sahip malzemede, tam ve karotlu delme uçlarıyla delme, raybalama, havşalama ve diş açma işlemlerinde kullanılan karot makinesi. Arızaya yol açabilecek ortamlarda, belirli bir süre işletme dışı kalma, belirli bir süre fonksiyon kısıtlaması veya usulüne uygun olmayan çalışma gibi işletme kalitesinin düşmesi mümkündür ve bu gibi durumlarda kullanıcının müdahale etmesi gerekir. Bu elektrikli el aleti ISO 8528 normu, G2 tipine uygun yeterli güce sahip alternatif akım jeneratörlerinde kullanılmaya uygun olarak tasarlanmıştır. Distorsiyon oranı % 10’u aşacak olursa bu norma uygunluk sağlanmaz. Kuşkulu durumlarda kullandığınız jeneratörün özellikleri hakkında bilgi alın. Aletin kullanım kılavuzuna, montaja ilişkin ulusal mevzuata ve alternatif akım jeneratörünün işletme talimatına uyun. Güvenlik talimatı. Sıvı kullanımını gerektiren delme işlemlerini gerçekleştirirken, sıvıyı çalışma alanından uzağa yönlendirin veya sıvı toplayıcı kullanın. Bu tür önlemler çalışma alanını kuru tutar ve elektrik çarpması riskini azaltır. M... mm mm Ölçü, metrik diş Ø mm mm Yuvarlak bir parçanın çapı HM mm mm 400 N/mm

’ye kadar çelikte maksimum delme çapı – Sert metal (karot ucu) HSS mm mm 400 N/mm

’ye kadar çelikte maksimum delme çapı – Yüksek performanslı kesme çeliği (karot ucu) HSS mm mm 400 N/mm

’ye kadar çelikte maksimum delme çapı – Yüksek performanslı kesme çeliği (helezonik uç) mm mm Maksimum mandren kapasitesi mm mm Rayba çapı mm mm Havşa çapı kg kg Ağırlığı EPTA-Procedure 01’e uygun

°C °C İzin verilen ortam sıcaklığı

dB dB Ses basıncı seviyesi

dB dB Gürültü emisyonu seviyesi

pCpeak dB dB En yüksek ses basıncı seviyesi K... Tolerans m/s

Titreşim emisyon değeri EN 62841’e göre (üç yönün vektör toplamı)

Temel ve türetilen değerler uluslar arası birimler sistemi SI’den alınmıştır. Sembol Uluslar arası birim Ulusal birim Açıklama Fe 400 Fe 400 Fe 400 OBJ_BUCH-0000000258-001.book Page 106 Friday, March 15, 2019 8:42 AM107

Kesici ucun görünmeyen akım kablolarına veya aletin kendi şebeke bağlantı kablosuna temas etme olasılığı bulunan işleri yaparken elektrikli el aletini izolasyonlu tutamak yüzeylerinden tutun. Kesici ucun akım ileten bir kablo ile teması elektrikli el aletinin metal parçalarını da elektrik gerilimine maruz bırakabilir ve elektrik çarpmasına neden olabilir. Delme işlerini yaparken koruyucu kulaklık kullanın. Çalışırken oluşan gürültü işitme kaybına neden olabilir. Uç bloke olacak olursa, daha fazla bastırma kuvveti uygulamayın ve elektrikli el aletini kapatın. Sıkışmanın nedenini kontrol edin ve ucun sıkışma nedenini ortadan kaldırın. İş parçası içinde bulunan bir karot makinesini tekrar başlatmak istediğinizde, ucun serbestçe dönüp dönmediğini kontrol edin. Bir uç sıkıştığında muhtemelen dönmez ve bu ucun zorlanmasına veya karot makinesinin iş parçasından ayrılmasına neden olur. Delme sehpasını iş parçasına vakum plakası ile sabitlerken yüzeyin düz, temiz ve gözeneksiz olmasına dikkat edin. Delme sehpasını örneğin fayanslar veya kompozit malzemelerle kaplı lamine yüzeylere sabitlemeyin. İş parçasının yüzeyi pürüzsüz, düz ve yeterli sertlikte değilse vakum plakası iş parçasından ayrılabilir. Delmeye başlamadan ve delme esnasında her defasında vakum kuvvetinin yeterli olduğundan emin olun. Vakum kuvveti yeterli olmadığında vakum plakası iş parçasından ayrılabilir. Makine sadece vakum plakası ile sabitlendiğinde hiçbir zaman baş üzerinde delme ve duvarda delme yapmayın. Vakum kuvveti kaybolduğunda vakum plakası iş parçasından ayrılır. Duvarda veya tavanda geçiş delikleri açarken karşı taraftaki çalışma alanında bulunan kişilerin koruma altında olmasını sağlayın. Karot ucu delikten geçebilir ve karot diğer tarafa düşebilir. Bu aleti başınızın üzerinde sıvı beslemeli delme işlemleri için kullanmayın. Elektrikli el aletinin içine sıvı girmesi elektrik çarpması riskini arttırır. Kablo koruma hortumunun hasar görmesi halinde derhal değiştirilmesini sağlayın. Arızalı bir kablo koruma hortumu, makinenin aşırı ısınmasına yol açabilir. Özel güvenlik talimatı. Koruyucu donanım kullanın. Yaptığınız işe göre yüz koruma tertibatı veya koruyucu gözlük kullanın. Koruyucu kulaklık kullanın. Kullandığınız koruyucu gözlük farklı işlerde etrafa sıçrayan parçacıklardan korumaya uygun olmalıdır. Uzun süreli gürültü yükü işitme kayıplarına neden olabilir. Karot ucunun keskin kenarlarına dokunmayın. Yaralanma tehlikesi vardır. Yaralanmaların önüne geçmek için çalışmaya başlamadan önce karot ucunu kontrol edin. Sadece hasarsız, deforme olmamış karot uçları kullanın. Hasarlı veya deforme karot uçları ağır yaralanmalara neden olabilir. İlk kez çalıştırmadan önce: Temas emniyetini makineye takın. Makineyi daima sıkma kemeri ile emniyete alın. Özellikle eğimli veya düz olmayan zeminlerde emniyete alınmayan makinelerin devrilme tehlikesi vardır. Baş üzerinde çalışırken örneğin karotlar ve talaşlar gibi düşen nesnelere dikkat edin. Dikey yapı elemanlarında veya baş üstünde çalışırken soğutma sıvısı haznesini kullanmayın. Bu gibi durumlarda soğutma spreyi kullanın. Elektrikli el aleti içine kaçabilecek sıvılar elektrik çarpma tehlikesinin ortaya çıkmasına neden olur. İş sonunda merkezleme pimi tarafından otomatik olarak dışarı atılan delik karotu ile temastan kaçının. Kızgın veya düşmekte olan karota temas yaralanmalara neden olabilir. Elektrikli el aletini sadece usulüne uygun koruyucu kontaklı prizlerde çalıştırın. Sadece hasar görmemiş bağlantı kablolarını ve düzenli aralıklarla kontrol edilen koruyucu kontaklı uzatma kablolarını kullanın. İşlev görmeyen bir koruyucu iletken elektrik çarpmasına neden olabilir. Kazalardan kaçınmak için her zaman ellerinizi, giysilerinizi vb. dönmekte olan talaşlardan uzak tutun. Talaşlar yaralanmalara neden olabilir. Daima bir talaş koruma tertibatı kullanın. Henüz dönmekte olan elektrikli el aletini iş parçasından uzaklaştırmayı denemeyin. Bu ağır yaralanmalara neden olabilir. Görünmeyen elektrik kablolarına, gaz ve su borularına dikkat edin. Çalışmaya başlamadan önce delme yapacağınız alanı örneğin bir metal tarama cihazı ile kontrol edin. Magnezyum içeren malzemeleri işlemeyin. Yangın çıkma tehlikesi vardır. CFK (Karbon fiber takviyeli plastik) ve asbest içeren malzemeleri işlemeyin. Bu malzemeler kanserojen kabul edilmektedir. Elektrikli el aletinin üstüne etiket ve işaretlerin vidalanması veya perçinlenmesi yasaktır. Hasar gören izolasyon elektrik çarpmasına karşı koruma sağlamaz. Yapışıcı etiketler kullanın. Elektrikli el aletini veya saklama çantasını aşırı ölçüde zorlamayın ve bunları merdiven veya iskele olarak kullanmayın. Elektrikli el aletinin veya saklama çantasının aşırı zorlanması veya bunların üzerine çıkılması, elektrikli el aletinin veya saklama çantasının ağırlık merkezinin yukarı kalkmasına ve bunların devrilmesine neden olabilir. Elektrikli el aletinin üreticisi tarafından özel olarak geliştirilmemiş veya onaylanmamış aksesuar kullanmayın. Herhangi bir aksesuarın elektrikli el aletinize uyması güvenli işletme için tek başına yeterli değildir. Elektrikli el aletinin havalandırma aralıklarını metal olmayan araçlarla düzenli aralıklarla temizleyin. Motor fanı tozu gövdenin içine çeker. Metal tozunun aşırı ölçüde birikmesi elektriksel tehlike yaratır. OBJ_BUCH-0000000258-001.book Page 107 Friday, March 15, 2019 8:42 AM108

Saklamak üzere kaldırmadan önce: Ucu çıkarın. Elektrikli el aletini sadece çantası içinde veya ambalajında saklayın. Aleti çalıştırmadan önce her defasında şebeke bağlantı kablosunda ve şebeke fişinde hasar olup olmadığını kontrol edin. Elektrikli el aletini her zaman bir kişisel koruma şalteri (*) PRCD ile kullanın. Çalışmaya başlamadan önce kişisel koruma şalterinin (*) PRCD usulüne uygun işlev görüp görmediğini kontrol edin (Bakınız: Sayfa 109). El kol titreşimi Bu talimatta belirtilen titreşim seviyesi EN 62841’e uygun bir ölçme yöntemi ile belirlenmiş olup, elektrikli el aletlerinin mukayesesinde kullanılabilir. Bu değer ayrıca kullanıcıya binen titreşim yükünün geçici olarak tahmin edilmesine de uygundur. Belirtilen titreşim seviyesi elektrikli el aletinin temel kullanımlarına aittir. Ancak elektrikli el aleti farklı uçlar veya yetersiz bakımla farklı işlerde kullanılacak olursa, titreşim seviyesinde farklılıklar ortaya çıkabilir. Bu da toplam çalışma süresinde kullanıcıya binen titreşim yükünü önemli ölçüde artırabilir. Kullanıcıya binen titreşim yükünü tam olarak tahmin edebilmek için, aletin kapalı veya açık olduğu halde gerçekten kullanımda olmadığı süreler de dikkate alınmalıdır. Bu, toplam çalışma süresinde kullanıcıya binen titreşim yükünü önemli ölçüde azaltabilir. Kullanıcıyı titreşim etkilerine karşı korumak üzere ek güvenlik önlemleri tespit edin; örneğin: Elektrikli el aletinin ve uçların bakımı, ellerin sıcak tutulması, iş süreçlerinin organize edilmesi. Çalışırken dikkat edilmesi gereken hususlar. Soğutma maddesi olarak daima soğutma yağı emülsiyonu (su içinde yağ) kullanın. Soğutma maddesi üreticisinin uyarılarına uyun. Mıknatıs ayağının yerleştirileceği zeminin düz, temiz, pastan ve buzdan arındırılmış olmasına dikkat edin. Boyaları, macun kalıntılarını ve diğer malzemeleri temizleyin. Mıknatıs ayağı ile yerleştirme yüzeyi arasında hava boşluğunun kalmamasına dikkat edin. Hava boşluğu mıknatısın tutma kuvvetini düşürür. Bu makineyi kızgın yüzeylerde kullanmayın, bu, mıknatıs kuvvetinin kalıcı olarak düşmesine neden olabilir. Çalışırken daima manyetik ayağı kullanın ve mıknatıs tutma kuvvetinin yeterli olmasına dikkat edin: – Kontrol panelindeki yeşil tuş sürekli olarak yanmaya başlayınca, mıknatıs tutma kuvveti yeterli demektir ve makine normal besleme hareketi ile çalıştırılabilir. – Kontrol panelindeki mıknatıs tuşu yanıp sönerse muhtemelen mıknatıs tutma kuvveti yetersiz demektir ve makine daha düşük besleme hareketi ile çalıştırılmalıdır. Manyetik olmayan malzemelerde çalışırken örneğin vakum plakası veya borulu delme tertibatı gibi aksesuar olarak FEIN sabitleme tertibatları kullanılmalıdır. İlgili kullanma kılavuzlarına uyun. 12 mm’den ince çelik malzemede çalışırken yeterli mıktatıs tutma kuvvetini sağlayabilmek için iş parçasının ek bir çelik levha ile takviye edilmesi gerekir. Manyetik ayak bir akım sensörü ile kontrol edilir. Manyetik ayak arıza yapınca motor çalışmaz. Aşırı zorlanma durumunda motor kendiliğinden durur ve tekrar çalıştırılması gerekir. Sadece gerekli olan besleme kuvveti kullanın. Aşırı besleme kuvvetleri uçların kırılmasına ve mıknatıs tutma kuvvetinin kaybolmasına neden olabilir. Motor çalışırken elektrik akımı kesilecek olursa, tekrar çalışma emniyeti motorun tekrar kendiliğinden çalışmasını önler. Bu gibi durumlarda motoru tekrar çalıştırın. Şanzıman kademelerini motor dururken veya serbest dönüşte iken değiştirin. Son olarak ayarlanan devir sayısı otomatik olarak belleğe alınır (Memory Function). Elektrikli el aletini son olarak ayarlanan devir sayısı ile başlatmak için sembollü tuşa basın, tuşu basılı tutun ve sonra sembollü tuşa basın. Delme işlemi esnasında delme motorunu durdurmayın. Karot makinesini daima motor çalışır durumda açılan delikten dışarı çekin. Karot makinesi malzeme içinde takılı kalacak olursa motoru durdurun ve karot makinesini saat hareket yönünün tersine çevirerek dikkat biçimde dışarı çıkarın. Her delme işleminden sonra talaşları temizleyin ve karotu çıkarın. Talaşları çıplak elle tutmayın. Daima bir talaş kancası (6 42 01 001 00 0) kullanın. Yanma tehlikesi! Mıknatısın yüzeyi yüksek derecelere kadar ısınabilir. Mıknatısı çıplak elle tutmayın. Matkap uçlarını değiştirirken kesici kenarlarına hasar vermeyin. Katmanlı malzemede karotlu delme yaparken delinen her katmandan sonra karotu ve talaşları çıkarın. Karot makinesini arızalı soğutma malzemesi sistemi ile kullanmayın. Her çalışmadan önce sistemde sızdırmazlık olup olmadığını ve hortumlarda çatlak olup olmadığını kontrol edin. Sıvıların elektrikli parçalara sızmamasına dikkat edin. Hata mesajı/ mıknatıs tuşunun durumu Anlamı Giderilmesi Gösterge yeşil olarak yanıyor Mıknatıs tutma kuvveti yeterli. OBJ_BUCH-0000000258-001.book Page 108 Friday, March 15, 2019 8:42 AM109

Kişisel koruma şalteri (*) PRCD (Bakınız: Sayfa 9) Koruyucu şalter PRCD korunmanız için özel olarak tasarlanmıştır, bu nedenle bu şalteri açma/kapama şalteri olarak kullanmayın. Koruyucu şalter PRCD örneğin su ile temasa gelmesi nedeniyle hasar görecek olursa, şalteri artık kullanmayın. Koruyucu şalterin kullanımından vazgeçilemez, bu şalter elektrikli el aletinin kullanıcısını elektrik çarpmasına karşı korur. Hatasız işletme esnasında koruyucu şalterin kontrol ışığı kırmızı olarak yanar. Çalışmaya başlamadan önce koruyucu şalterin işlevini kontrol edin:

1. Koruyucu şalterin fişini prize takın.

2. RESET tuşuna basın. Koruyucu şalterin kontrol ışığı

kırmızı olarak yanar.

3. Fişi prizden çekin. Kırmızı kontrol ışığı söner.

4. 1. ve 2. işlem adımlarını tekrarlayın.

5. TEST tuşuna basın, kırmızı kontrol ışığı söner.

Kontrol ışığı sönmezse, makineyi çalıştırmayın. Bu gibi durumlarda müşteri servisi ile iletişime geçin.

6. RESET tuşuna basın; kontrol ışığı kırmızı ise elektrikli

el aleti açılabilir. Koruyucu şalteri elektrikli el aletinin açma/kapama şalteri olarak kullanmayın. Bakım ve müşteri servisi. Olağan dışı kullanım koşullarında metaller işlenirken elektrikli el aletinin içinde iletken toz birikebilir. Bunun sonucunda elektrikli el aletinin koruyucu izolasyonunun işlevi olumsuz yönde etkilenir. Elektrikli el aletinin içini sık sık kuru ve yağsız basınçlı hava ile temizleyin. Eskidiğinde veya aşındığında elektrikli el aletindeki etiketi ve uyarıları yenileyin. Birkaç çalışma saatinden sonra kırlangıç kuyruğu kılavuzundaki boşluk artabilir. Bunun sonucunda delme motoru kendiliğinden kırlangıç kuyruğu kılavuzu boyunca kayabilir. Bu gibi durumlarda kırlangıç kuyruğu kılavuzundaki bütün dişli pimleri delme motoru manuel olarak rahatça hareket edebilecek ve kendiliğinden kaymayacak biçimde sıkın (Bakınız: Sayfa 21). Elektrikli el aletinin şebeke bağlantı kablosu hasar görecek olursa, FEIN müşteri servisi tarafından temin edilebilen, koruyucu şalterle (*) PRCD özel olarak donatılmış bir bağlantı kablosu ile değiştirilmelidir. Asbeste temas eden ürünler onarım işlemine gönderilemez. Asbestle kirlenen ürünleri ülkenizdeki asbest içerikli atıklara ilişkin yasal mevzuata uygun olarak atın. Bu elektrikli el aletinin güncel yedek parça listesini İnternette www.fein.com. sayfasında bulabilirsiniz. Sadece orijinal yedek parçalar kullanın. Aşağıdaki parçaları gerektiğinde kendiniz de değiştirebilirsiniz: Uçlar, soğutma maddesi haznesi, temas koruması Teminat ve garanti. Ürüne ilişkin teminat piyasaya sunulduğu ülkenin yasal düzenlemeleri çerçevesinde geçerlidir. Ayrıca FEIN, FEIN üretici garanti beyanına uygun bir garanti sağlar. Elektrikli el aletinizin teslimat kapsamında bu kullanma kılavuzunda tanımlanan veya şekli gösterilen aksesuarın sadece bir parçası da bulunabilir. Uyumluluk beyanı. FEIN firması tek sorumlu olarak bu ürünün bu kullanım kılavuzunun son sayfasında belirtilen ilgili koşullara uygun olduğunu beyan eder. Teknik belgelerin bulunduğu merkez: C. & E. Fein GmbH, C-D1_IA, D-73529 Schwäbisch Gmünd Çevre koruma, tasfiye. Ambalaj malzemesi, kullanım ömrünü tamamlamış elektrikli el aletleri ve aksesuar çevre dostu geri kazanım merkezine gönderilmelidir. Gösterge yeşil olarak yanıp sönüyor Mıknatıs tutma kuvveti muhtemelen yeterli değil. 12 mm’den daha az kalınlıkta olan çelik malzemede çalışırken mıknatıs tutma kuvvetini güvenceye almak için iş parçası ek bir çelik plaka ile takviye edilmelidir. Gösterge 1 saniye kırmızı yanıyor – Hareket sensörü devrede – Aşırı zorlanma emniyeti devrede – Yanlış şebeke gerilimi Hata giderildikten sonra makine tekrar çalıştırılabilir. KBU 35 PQ (**): – Yanlışlıkla Magnet tuşuna basıldı Gösterge 3 kez kırmızı olarak yanıp sönüyor Devir sayısı sinyali yok Aynı hata sık sık ortaya çıkarsa makineyi FEIN müşteri servisine gönderin. Gösterge sürekli kırmızı olarak yanıyor – Yanlış şebeke gerilimi/şebeke frekansı – Delme sehpası aşırı ısınmış durumda – Tuş açma işlemi esnasında blokeli Hata giderildikten sonra makine tekrar çalıştırılabilir. Aynı hata sık sık ortaya çıkarsa makineyi FEIN müşteri servisine gönderin. Gösterge sürekli kırmızı olarak yanıyor Makine arızalı. Makineli FEIN müşteri servisine gönderin. Hata mesajı/ mıknatıs tuşunun durumu Anlamı Giderilmesi OBJ_BUCH-0000000258-001.book Page 109 Friday, March 15, 2019 8:42 AM110
