KASUTUSJUHEND KBU 35 PQW Fein

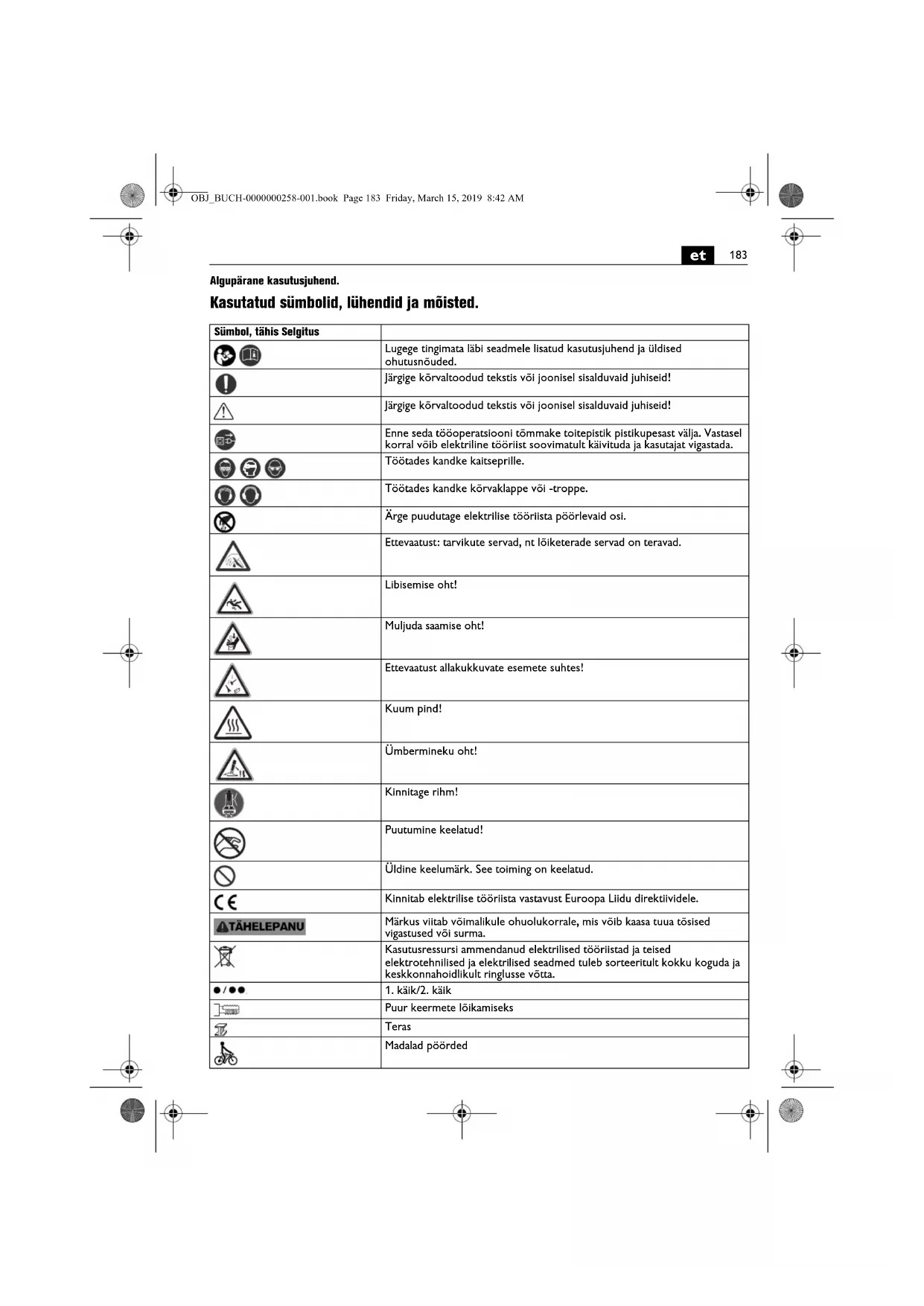

Algupärane kasutusjuhend. Kasutatud sümbolid, lühendid ja mõisted. Sümbol, tähis Selgitus Lugege tingimata läbi seadmele lisatud kasutusjuhend ja üldised ohutusnõuded. Järgige kõrvaltoodud tekstis või joonisel sisalduvaid juhiseid! Järgige kõrvaltoodud tekstis või joonisel sisalduvaid juhiseid! Enne seda tööoperatsiooni tõmmake toitepistik pistikupesast välja. Vastasel korral võib elektriline tööriist soovimatult käivituda ja kasutajat vigastada. Töötades kandke kaitseprille. Töötades kandke kõrvaklappe või -troppe. Ärge puudutage elektrilise tööriista pöörlevaid osi. Ettevaatust: tarvikute servad, nt lõiketerade servad on teravad. Libisemise oht! Muljuda saamise oht! Ettevaatust allakukkuvate esemete suhtes! Kuum pind! Ümbermineku oht! Kinnitage rihm! Puutumine keelatud! Üldine keelumärk. See toiming on keelatud. Kinnitab elektrilise tööriista vastavust Euroopa Liidu direktiividele. Märkus viitab võimalikule ohuolukorrale, mis võib kaasa tuua tõsised vigastused või surma. Kasutusressursi ammendanud elektrilised tööriistad ja teised elektrotehnilised ja elektrilised seadmed tuleb sorteeritult kokku koguda ja keskkonnahoidlikult ringlusse võtta.

Kõrged pöörded Magneti hoidejõud on piisav Magneti hoidejõud ei ole piisav Vedeliku juurdevool avatud. Vedeliku juurdevool suletud. Käivitada mootor. Pöörlemissuund paremale Mootor seisata Käivitada mootor. Pöörlemissuund paremale Mootor sisse lülitada puuterežiimis. Pöörlemissuund vasakule Pöörete arvu sujuvalt vähendada Pöörete arvu järk-järgult suurendada Mootor seisata Magnet sisse/välja lülitada Isikukaitselüliti (*) PRCD on sisselülitatud, märgutuli põleb punaselt. Isikukaitselüliti (*) PRCD on välja lülitatud, märgutuli ei põle. (*) Isikukaitselüliti (PRCD) võib olla olemas lähtuvalt turustava maa riiklikest töökaitseeskirjadest või kehtivatest õigusaktidest. (**) võib sisaldada arve või tähti (... *) 110-V-mudel Suurbritannia jaoks (Ax – Zx) Tähistus sisekasutuseks Sümbol, tähis Selgitus RESET TEST Tähis Rahvusvaheline ühik Riiklik ühik Selgitus

rpm, r/min /min Tühikäigupöörded (parem käik)

rpm, r/min /min Tühikäigupöörded (vasak käik)

Tööohutus. Lugege läbi kõik ohutusnõuded ja juhised. Ohutusnõuete ja juhiste eiramine võib tuua kaasa elektrilöögi, tulekahju ja/või rasked vigastused. Hoidke kõik ohutusnõuded ja juhised edaspidiseks kasutamiseks alles. Enne elektrlise tööriista kasutuselevõttu lugege põhjalikult läbi kasutusjuhend ja juurdekuuluvad üldised ohutusnõuded (dokumendi nr 3 41 30 465 06 0). Hoidke kõik juhised edaspidiseks kasutamiseks alles ja elektrilise tööriista edastamisel kolmandatele isikutele pange kaasa ka nimetatud dokumendid. Pidage kinni ka asjaomastest siseriiklikest töökaitsenõuetest. Elektrilise tööriista otstarve: Südamikpuurmasin puurimiseks südamik- ja tavaliste puuridega, hõõritsemiseks, süvistamiseks ja keermete lõikamiseks magnetiseeritava pinnaga materjalide puhul; kasutada tuleb FEIN heakskiidetud tarvikuid ja otsakuid; töid on lubatud teha vaid kuivas keskkonnas. Tõrketundlikus keskkonnas võib töökvaliteet langeda, näiteks võib seade mõneks ajaks lakata töötamast, seadme funktsioon või nõuetekohane töö võib olla mõne aja jooksul häiritud; häirete kõrvaldamiseks on vajalik seadme kasutaja sekkumine. Elektrilist tööriista saab ühendada ka piisava võimsusega vahelduvvoolugeneraatoriga, mis vastab standardile ISO 8528, klassile G2. Standardiga vastavus puudub eeskätt siis, kui nn moonutustegur ületab 10 %. Vajaduse korral hankige kasutatud generaatori kohta teavet. Vahelduvvoolugeneraatori paigaldamisel ja käitamisel juhinduge kasutusjuhendist ja riiklikest töökaitse- eeskirjadest. Ohutusnõuded Vedelike kasutamist nõudvate puurimistööde tegemisel juhtige vedelik tööpiirkonnast eemale või kasutage vedeliku kokkukogumise seadist. Sellised ettevaatusabinõud hoiavad tööpiirkonna kuivana ja vähendavad elektrilöögi ohtu. Hoidke elektritööriista kasutamisel isoleeritud haardepindadest, kui teete sellega töid, kus lõiketööriist võib tabada varjatud elektrijuhtmeid või oma toitekaablit. Lõiketööriista kokkupuutel pingestatud juhtmega võib elektritööriista metallosad samuti pingestuda ning põhjustada sel moel elektrilöögi. Puurimisel kasutage kuulmiskaitsevahendeid. Müra võib kahjustada kuulmist. Kui tarvik blokeerub, lõpetage ettenihe ja lülitage elektriline tööriist välja. Tehke kindlaks tarviku kinnikiilumise põhjus ja kõrvaldage see. Ø mmmmDetaili läbimõõt HM mm mm Puuri max läbimõõt terases kuni 400 N/mm

Kõvametall (südamikpuur) HSS mm mm Puuri max läbimõõt terases kuni 400 N/mm

HSS-kiirlõiketeras (südamikpuur) HSS mm mm Puuri max läbimõõt terases kuni 400 N/mm

HSS-kiirlõiketeras (spiraalpuur) mm mm Max. Padrunisse kinnitatava tarviku max läbimõõt mm mm Hõõritsa läbimõõt mm mm Senkpuuri läbimõõt kg kg Kaal EPTA-Procedure 01 järgi

°C °C ümbritseva keskkonna lubatud temperatuur

dB dB Helivõimsuse tase

pCpeak dB dB Helirõhu maksimaalne tase K... Mõõtemääramatus m/s

Vibratsioonitase EN 62841 järgi (kolme suuna vektorsumma)

keskmine vibratsioonitase (südamikpuur) m, s, kg, A, mm, V, W, Hz, N, °C, dB, min, m/s

Rahvusvahelise mõõtühikute süsteemi SI põhiühikud ja tuletatud ühikud. Tähis Rahvusvaheline ühik Riiklik ühik Selgitus Fe 400 Fe 400 Fe 400 OBJ_BUCH-0000000258-001.book Page 185 Friday, March 15, 2019 8:42 AM186

Kui soovite toorikus kinnikiilinud südamikpuurmasinat uuesti käivitada, kontrollige enne sisselülitamist, kas tarvik saab vabalt pöörelda. Kui tarvik on kinni kiilunud, ei pruugi see enam pöörelda ning tagajärjeks võib olla tööriistale ülekoormuse avaldumine või südamikpuurmasina vabanemine tooriku küljest. Kui kinnitate statiivi tooriku külge vaakumplaadi abil, siis veenduge, et pind on sile, puhas ja mittepoorne. Ärge kinnitage statiivi lamineeritud pindadele, nt keraamiliste plaatide ja komposiitmaterjalidest katete külge. Kui tooriku pind ei ole sile, ühetasane ja piisavalt stabiilne, võib vaakumplaat tooriku küljest lahti tulla. Enne puurimist ja puurimise ajal veenduge, et alarõhk on piisav. Kui alarõhk ei ole piisav, võib vaakumplaat tooriku küljest lahti tulla. Ärge kunagi puurige pea kohal ja seina suunas, kui seade on kinnitatud vaid vaakumplaadi abil. Vaakumi kadumise korral tuleb vaakumplaat tooriku küljest lahti. Läbi seinte või lagede puurimisel tagage teisel pool olevate inimeste ja tööpiirkonna ohutus. Kroonpuur võib ulatuda üle puuritava ava ja puursüdamik võib teisele poole välja kukkuda. Ärge kasutage seda tööriista pea kohal tehtavate tööde jaoks, mis nõuavad vedeliku kasutamist. Vedeliku sissetungimine elektrilisse tööriista suurendab elektrilöögi ohtu. Kui kaablikaitsevoolik on kahjustada saanud, siis laske see viivitamatult välja vahetada. Defektne kaablikaitsevoolik võib kaasa tuua seadme ülekuumenemise. Ohutusalased erinõuded. Kasutage isikukaitsevahendeid. Olenevalt konkreetsest tööst kasutage näomaski või kaitseprille. Kasutage kuulmiskaitsevahendeid. Kaitseprillid peavad kinni pidama erinevatel töödel materjalidest lenduvaid osakesi. Pidev müra võib kahjustada kuulmist. Ärge puudutage südamikpuuri teravaid servi. Vigastuste oht. Vigastuste vältimiseks kontrollige südamikpuur enne töö alustamist üle. Kasutage ainult kahjustamata ja deformatsioonideta südamikpuure. Kahjustatud või deformeerunud südamikpuurid võivad põhjustada raskeid vigastusi. Enne esmakordset kasutamist: Paigaldage seadme külge puutekaitse. Kinnitage seade alati tarnekomplekti kuuluva pingutusrihmaga. Eeskätt kaldpindadel või ebatasastel pindadel töötades võib kinnitamata seade ümber minna. Pea kohal tehtavate tööde kohal olge tähelepanelik allakukkuvate esemete suhtes nagu puursüdamikud ja laastud. Vertikaalseid detaile töödeldes või pea kohal töötades ärge kasutage jahutusvedeliku mahutit. Kasutage aerosoolpakendis jahutusvedelikku. Elektrilisse tööriista tungiv vedelik põhjustab elektrilöögi ohu. Pärast töö lõpetamist vältige kokkupuudet puursüdamikuga, mille tsentreerimisvarras automaatselt välja viskab. Kokkupuude kuuma või allakukkuva südamikuga võib põhjustada vigastusi. Ühendage elektriline tööriist üksnes nõuetekohasesse kaitsekontaktiga varustatud pistikupessa. Kasutage üksnes vigastusteta ühendusjuhtmeid ja kaitsekontaktiga pikendusjuhtmeid, mida regulaarselt kontrollitakse. Defektne kaitsejuhe võib põhjustada elektrilöögi. Vigastuste vältimiseks hoidke käed, riided jmt pöörlevatest laastudest eemal. Laastud võivad tekitada vigastusi. Kasutage alati laastukaitset. Ärge üritage eemaldada veel pöörlevat tarvikut. See võib põhjustada raskeid vigastusi. Pöörake tähelepanu varjatult paiknevatele elektrijuhtmetele, gaasi- ja veetorudele. Enne töö algust kontrollige tööpiirkond üle nt metalliotsijaga. Ärge töödelge magneesiumi sisaldavat materjali. Esineb põlengu oht. Ärge töödelge süsinikkiuga tugevdatud plasti (CFK) ja asbesti sisaldavat materjali. Need materjalid on kantserogeense toimega. Elektrilisele tööriistale ei tohi kruvide või neetidega kinnitada silte ja märgiseid. Kahjustatud isolatsioon ei taga kaitset elektrilöögi eest. Kasutage kleebiseid. Ärge rakendage elektrilisele tööriistale ega säilituskohvrile ülekoormust ja ärge kasutage neid redeli ega alusena. Ülekoormuse või elektrilise tööriistale või säilituskohvrile astumise tagajärjel võib tööriista või kohvri raskuspunkt kanduda üles ning tööriist või kohver võib ümber minna. Ärge kasutage teiste tootjate tarvikuid, mida elektrilise tööriista tootja ei ole heaks kiitnud. Asjaolu, et tarvikut saab tööriista külge kinnitada, ei taga veel tööriista ohutut tööd. Puhastage seadme ventilatsiooniavasid regulaarselt mittemetalliliste tööriistadega. Mootori ventilaator tõmbab tolmu korpusse. Metallitolmu liigne kogunemine võib olla ohtlik. Enne hoiulepanekut: Eemaldage tarvik. Hoidke elektritööriista ainult tööriistakohvris või pakendis. Enne tööriista töölerakendamist kontrollige toitejuhet ja toitepistikut kahjustuste suhtes. Kasutage elektritööriista alati koos isikukaitselülitiga (*) PRCD. Kontrollige isikukaitselüliti töökorda alati enne töödega alustamist (*) PRCD töökorda (vt lehekülg 188). Käe-randme-vibratsioon Käesolevas juhendis toodud vibratsioon on mõõdetud standardi EN 62841 kohase mõõtemeetodi järgi ja seda saab kasutada elektriliste tööriistade omavaheliseks võrdlemiseks. See sobib ka vibratsiooni esialgseks hindamiseks. Toodud vibratsioonitase kehtib tööriista kasutamisel ettenähtud otstarbel. Kui aga elektrilist tööriista kasutatakse muudeks töödeks, rakendatakse teisi tarvikuid või kui tööriista hooldus pole piisav, võib OBJ_BUCH-0000000258-001.book Page 186 Friday, March 15, 2019 8:42 AM187

vibratsioonitase kõikuda. See võib vibratsiooni töö koguperioodi jooksul tunduvalt suurendada. Vibratsiooni täpseks hindamiseks tuleks arvesse võtta ka aega, mil seade oli välja lülitatud või küll sisse lülitatud, kuid tegelikult tööle rakendamata. See võib vibratsiooni töö koguperioodi jooksul tunduvalt vähendada. Kasutaja kaitsmiseks vibratsiooni eest võtke tarvitusele täiendavad ohutusabinõud, näiteks: hooldage tööriistu ja tarvikuid piisavalt, hoidke käed soojas, tagage sujuv töökorraldus. Tööjuhised. Jahutusvedelikuna kasutage alati määrdeemulsiooni (õli vees). Järgige jahutusvahendi tootja juhiseid. Veenduge, et pind, kuhu asetatakse magnettald, on ühetasane, puhas ning vaba roostest ja jääst. Eemaldage lakk, pahtel ja teised materjalid. Veenduge, et magnettalla ja aluspinna vahele ei jää õhuvahet. Õhuvahe vähendab magneti hoidejõudu. Ärge kasutage seadet kuumadel pindadel, vastasel korral võib väheneda magneti hoidejõud. Töötamisel kasutage alati magnettalda, veenduge, et magneti hoidejõud on piisav: – Kui roheline nupp juhtpaneelil pidevalt põleb, on magneti hoidejõud piisav ja seadet saab käitada tavalise ettenihkega. – Kui juhtpaneeli nupp Magnet vilgub, ei pruugi magneti hoidejõud olla piisav ja seadet tuleb käitada vähendatud ettenihkega. Mittemagnetiliste materjalide korral tuleb kasutada sobivaid FEIN-kinnitusseadiseid, mis on saadaval lisatarvikutena, näiteks vaakumplaat või torupuurimisseade. Juhinduge asjaomastest kasutusjuhenditest. Ka töödeldes terasmaterjale, mille paksus on väiksem kui 12 mm, tuleb magneti hoidejõu tagamiseks tugevdada toorikut täiendava terasplaadiga. Magnettalda kontrollib voolusensor. Kui magnettald on defektne, siis mootor ei käivitu. Ülekoormuse korral seiskub mootor automaatselt ja see tuleb uuesti käivitada. Kasutage vaid sellist ettenihkejõudu, mis on tingimata vajalik. Liiga suur ettenihkejõud võib põhjustada tarviku purunemise ja magneti hoidejõu kao. Kui vooluvarustus katkeb töötava mootori korral, takistab kaitselüliti mootori automaatset taaskäivitumist. Lülitage mootor uuesti sisse. Töörežiimi lülitage ümber siis, kui tööriist ei tööta või kui mootor on seiskunud. Viimati seatud pöörete arv salvestatakse automaatselt (mälu-funktsioon). Et elektrilist tööriista käivitada viimati seatud pöörete arvuga, kinnitage ja hoidke nuppu sümboliga ja vajutage seejärel nupule sümboliga . Ärge seisake mootorit puurimise ajal. Tõmmake südamikpuur puuritud august välja ainult siis, kui mootor seisab. Kui südamikpuur on materjali kinni jäänud, seisake mootor ja keerake südamikpuur ettevaatlikult vastupäeva välja. Iga kord pärast puurimist eemaldage laastud ja väljapuuritud südamik. Ärge katsuge laaste palja käega. Kasutage selleks alati laastukonksu (6 42 01 001 00 0). Põletuse oht! Magneti pind võib muutuda väga kuumaks. Ärge puudutage magnetit paljaste kätega. Puuri vahetamisel ärge vigastage puuri tera. Kihilise materjali südamikpuurimisel eemaldage iga kord, kui olete ühe kihi läbi puurinud, südamik ja laastud. Ärge kasutage südamikpuurmasinat, kui selle jahutussüsteem on defektne. Iga kord enne kasutamist kontrollige, kas süsteem on hermeetiline ja veenduge, et voolikutes ei ole pragusid. Vältige vedelike sissetungimist elektridetailidesse. Veateade/ Magnetnupu näidud Tähendus Kõrvaldamine Näit põleb rohelise tulega Magneti hoidejõud on piisav. Näit vilgub rohelise tulega Magneti hoidejõud ei pruugi olla piisav. Ka töödeldes terasmaterjale, mille paksus on väiksem kui 12 mm, tuleb magneti hoidejõu tagamiseks tugevdada toorikut täiendava terasplaadiga. Näit süttib 1 sekundiks punase tulega – Liikumissensor on rakendunud – Seadme lülitus ülekoormusest tingituna välja – Vale võrgupinge Pärast tõrgete kõrvaldamist saab seadme uuesti sisse lülitada. KBU 35 PQ (**): – Nupp Magnet käitatud kogemata Näit vilgub 3 korda punase tulega Pöörete arvu signaal puudub Kui tõrge esineb sagedamini, toimetage seade FEIN hooldekeskusse. OBJ_BUCH-0000000258-001.book Page 187 Friday, March 15, 2019 8:42 AM188

Isikukaitselüliti (*) PRCD (vt lk 9) Isikukaitselüliti PRCD on mõeldud spetsiaalselt kasutaja kaitseks, sestap ärge kasutage seda sisse-välja-lülitina. Kui isikukaitselüliti PRCD on kahjustatud, nt kokkupuutest veega, siis ei tohi seda enam kasutada. Isikukaitselüliti on hädavajalik, sest see aitab elektritööriista kasutajat kaitsta elektrilöögi eest. Tõrgeteta režiimis põleb isikukaitselüliti märgutuli punaselt. Kontrollige enne töö alustamist isikukaitselüliti töökorda:

1. Pistke isikukaitselüliti pistik pistikupessa.

2. Vajutage RESET-nuppu. Isikukaitselüliti märgutuli

3. Tõmmake pistik pistikupesast välja. Punane märgutuli

punane märgutuli ei kustu, ei tohi masinat kasutada! Sel juhul võtke teenindusega ühendust.

6. Vajutage RESET-nuppu; punase märgutule korral

võib elektritööriista sisse lülitada. Ärge kasutage isikukaitselülitit seadme sisse ja välja lülitamiseks. Korrashoid ja hooldus. Äärmuslike töötingimuste korral võib metallide töötlemisel koguneda seadmesse elektrit juhtivat tolmu. Seadme kaitseisolatsioon võib kahjustuda. Puhastage tööriista sisemust ventilatsiooniavade kaudu korrapäraselt kuiva ja õlivaba suruõhuga. Seadme kulumise korral uuendage seadmele kinnitatud kleebis ja hoiatused. Pärast mõne töötunni möödumist võib lõtk kalasabajuhikus suureneda. Selle tagajärjel võib mootor hakata iseeneslikult libisema piki kalasabajuhikut. Sellisel juhul pingutage kõiki kalasabajuhiku keermestatud tihvte nii palju, et mootorit saaks liigutada käsitsi, kuid et mootor ei hakkaks iseeneslikult liikuma (vt lk 21). Kui elektritööriista toitejuhe on kahjustatud, tuleb see asendada spetsiaalselt isikukaitselülitiga varustatud (*) PRCD juhtme vastu vahetada, mida saab hankida FEIN- klienditeenindusest. Asbestiga kokku puutunud tooteid ei tohi remonti saata. Asbestiga saastunud tooteid käidelge vastavalt riigis kehtivatele asbesti sisaldavate jäätmete käitlemise eeskirjadele. Elektrilise tööriista varuosade ajakohastatud loetelu leiate Internetist veebilehelt www.fein.com. Kasutage ainult originaalvaruosi. Vajaduse korral võite ise välja vahetada järgmisi detaile: vahetustarvikud, jahutusvedeliku mahuti, puutekaitse Garantii. Tootele antakse garantii vastavalt maaletooja riigis kehtivatele nõuetele. Lisaks sellele annab FEIN garantii vastavalt FEIN tootjavastutuse deklaratsioonile. Elektrilise tööriista tarnekomplekt ei pruugi sisaldada kõiki käesolevas kasutusjuhendis kirjeldatud või kujutatud tarvikuid. Vastavusdeklaratsioon. Firma FEIN kinnitab ainuvastutusel, et käesolev toode vastab kasutusjuhendi viimasel leheküljel toodud asjaomastele nõuetele. Tehnilised dokumendid on saadaval aadressil: C. & E. Fein GmbH, C-D1_IA, D-73529 Schwäbisch Gmünd Keskkonnakaitse, utiliseerimine. Pakendid, kasutusressursi ammendanud elektrilised tööriistad ja tarvikud tuleb keskkonnahoidlikult ümber töödelda ja ringlusse võtta. Näit põleb pideva punase tulega – Vale võrgupinge/vale võrgusagedus – Statiiv on üle kuumenenud – Nupp on sisselülitamisel kinni kiilunud Pärast tõrgete kõrvaldamist saab seadme uuesti sisse lülitada. Kui tõrge esineb sagedamini, toimetage seade FEIN hooldekeskusse. Näit vilgub punase tulega Seade on defektne. Toimetage seade FEIN hooldekeskusse. Veateade/ Magnetnupu näidud Tähendus Kõrvaldamine OBJ_BUCH-0000000258-001.book Page 188 Friday, March 15, 2019 8:42 AM189
