| Typ produktu | Parní čistič (suchý led) |
| Značka | Kärcher |
| Model | IB 15120 |
| Elektrické napájení | 220-240 V ~ 50 Hz, 0.6 kW |
| Přívod stlačeného vzduchu | Tlak 0,2-1,6 MPa (2-16 bar), průtok 2-12 m³/min |
| Maximální tlak paprsku | 1,6 MPa (16 bar) |
| Spotřeba suchého ledu | 30-120 kg/h |
| Kapacita nádrže na suchý led | 40 kg |
| Rozměry (D x Š x V) | 716 x 850 x 1102 mm |
| Hmotnost s příslušenstvím | 101,5 kg |
| Hmotnost připravená k provozu | 140 kg |
| Stupeň krytí | IPX4 |
| Hladina akustického tlaku | 114 dB(A) |
| Hladina akustického výkonu | 136 dB(A) |
| Teplota suchého ledu | -79 °C |
| Bezpečnost | Nouzové zastavení, detekce CO2, uzemnění, ochrana proti úrazu elektrickým proudem (jistič 30 mA) |
| Doporučené ochranné vybavení | Ochranné brýle, rukavice proti chladu, ochrana sluchu, ochranný oděv |
| Údržba | Denně (kontrola hadice a kabelů); každých 100 h (spojky, dávkování); každých 500 h nebo ročně (kontrola servisem); každé 2 roky (výměna hadice) |
| Součástí dodávky | Tryskací pistole, kruhové trysky (L, M), plochá tryska, ochranná hadice atd. |
| Záruka | Podle podmínek v zemi, kontaktujte prodejce nebo servis Kärcher |
Často kladené otázky - IB 15120 Kärcher
Dotazy uživatelů ohledně IB 15120 Kärcher
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš Parní čistič ve formátu PDF zdarma! Najděte svůj návod IB 15120 - Kärcher a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. IB 15120 značky Kärcher.

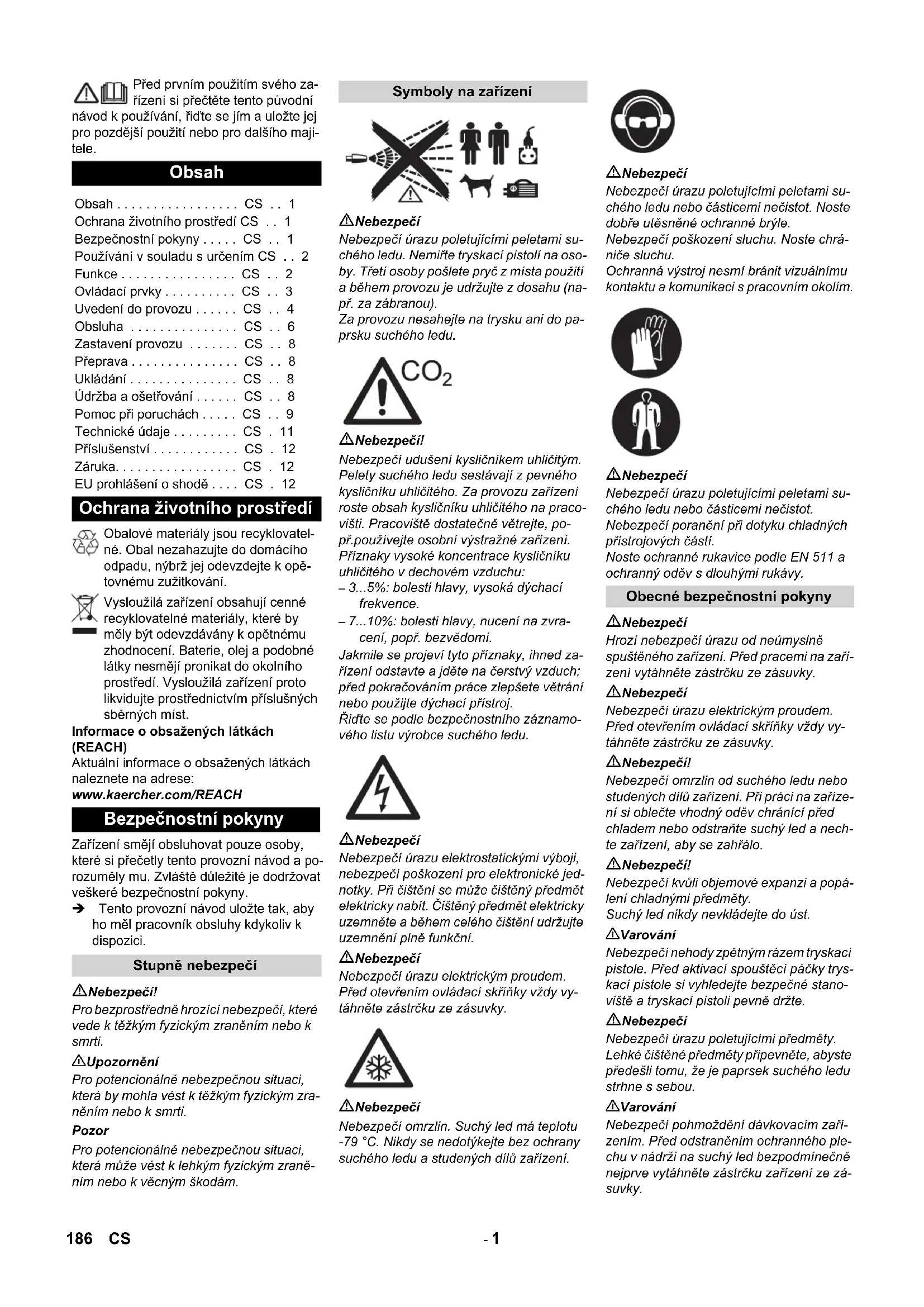

NÁVOD K OBSLUZE IB 15120 Kärcher
Před prvním použitím svého zařízení si přečtěte tento původní návod k používání, říd'te se jím a uložte jej pro pozdější použití nebo pro dalšího majitele.
Obsah
Obsah CS .. 1
Ochrana životního prostředí CS .. 1
Bezpečnostní pokyny ..... CS .. 1
Používání v souladu s určením CS .. 2
Funkce CS .. 2
Ovládací prvky ..... CS .. 3
Uvedení do provozu ..... CS .. 4
Obsluha CS .. 6
Zastavení provozu ..... CS .. 8
Přeprava CS .. 8
Ukládání CS .. 8
Údržba a ošetřování ..... CS .. 8
Pomoc při poruchách ..... CS .. 9
Technické údaje ..... CS . 11
Příslušenství . . . . . . . . CS . 12
Záruka. CS . 12
EU prohlášení o shodě .... CS . 12
Ochrana životního prostředí
Obalové materiály jsou recyklovatelné. Obal nezahazujte do domácího odpadu, nýbrž jej odevzdejte k opětovnému zužitkování.
Vysloužilá zařízení obsahují cenné recyklovatelné materiály, které by měly být odevzdávány k opětnému zhodnocení. Baterie, olej a podobné látky nesmějí pronikat do okolního prostředí. Vysloužilá zařízení proto likvidujte prostřednictvím příslušných sběrných míst.
Informace o obsažených látkách (REACH)
Aktuální informace o obsažených látkách naleznete na adrese:
Zařízení smějí obsluhovat pouze osoby, které si přečetly tento provozní návod a porozuměly mu. Zvláště důležité je dodržovat veškeré bezpečnostní pokyny.
→ Tento provozní návod uložte tak, aby ho měl pracovník obsluhy kdykoliv k dispozici.
Stupně nebezpečí
⚠️Nebezpečí!
Pro bezprostředně hrozící nebezpečí, které vede k těžkým fyzickým zraněním nebo k smrti.
⚠ Upozornění
Pro potenciálně nebezpečnou situaci, která by mohla vést k těžkým fyzickým zraněním nebo k smrti.
Pozor
Pro potenciálně nebezpečnou situaci, která může vést k lehkým fyzickým zraněním nebo k věcným škodám.
Symboly na zařízení
Nebezpečí úrazu poletujícími peletami suchého ledu. Nemiřte tryskací pistolí na osoby. Třetí osoby pošlete pryč z místa použití a během provozu je udržujte z dosahu (např. za zábranou).
Za provozu nesahejte na trysku ani do paprsku suchého ledu.
⚠️Nebezpečí!
Nebezpečí udušení kysličníkem uhličitým. Pelety suchého ledu sestávají z pevného kysličníku uhličitého. Za provozu zařízení roste obsah kysličníku uhličitého na pracovišti. Pracoviště dostatečně větrejte, popř. používejte osobní výstražné zařízení. Příznaky vysoké koncentrace kysličníku uhličitého v dechovém vzduchu:
– 3...5%: bolesti hlavy, vysoká dýchací frekvence.
– 7...10%: bolesti hlavy, nucení na zvracení, popř. bezvědomí.
Jakmile se projeví tyto příznaky, ihned zařízení odstavte a jděte na čerstvý vzduch; před pokračováním práce zlepšete větrání nebo použijte dýchací přístroj.
Řiďte se podle bezpečnostního záznamového listu výrobce suchého ledu.
⚠️Nebezpečí
Nebezpečí úrazu elektrostatickými výboji, nebezpečí poškození pro elektronické jednotky. Při čištění se může čištěný předmět elektricky nabit. Čištěný předmět elektricky uzemněte a během celého čištění udržujte uzemnění plně funkční.
⚠️Nebezpečí
Nebezpečí úrazu elektrickým proudem. Před otevřením ovládací skřínky vždy vytáhněte zástrčku ze zásuvky.
⚠️Nebezpečí
Nebezpečí omrzlin. Suchý led má teplotu -79 °C. Nikdy se nedotýkejte bez ochrany suchého ledu a studených dílů zařízení.
⚠️Nebezpečí
Nebezpečí úrazu poletujícími peletami suchého ledu nebo částicemi nečistot. Noste dobře utěsněné ochranné brýle.
Nebezpečí poškození sluchu. Noste chrániče sluchu.
Ochranná výstroj nesmí bránit vizuálnímu kontaktu a komunikaci s pracovním okolím.
⚠️Nebezpečí
Nebezpečí úrazu poletujícími peletami suchého ledu nebo částicemi nečistot. Nebezpečí poranění při dotyku chladných přístrojových částí.
Noste ochranné rukavice podle EN 511 a ochranný oděv s dlouhými rukávy.
Obecné bezpečnostní pokyny
⚠️Nebezpečí
Hrozí nebezpečí úrazu od neúmyslně spuštěného zařízení. Před pracemi na zařízení vytáhněte zástrčku ze zásuvky.
⚠️Nebezpečí
Nebezpečí úrazu elektrickým proudem. Před otevřením ovládací skříňky vždy vytáhněte zástrčku ze zásuvky.
⚠️Nebezpečí!
Nebezpečí omrzlin od suchého ledu nebo studených dílů zařízení. Při práci na zařízení si oblečte vhodný oděv chránící před chladem nebo odstraňte suchý led a nechte zařízení, aby se zahrálo.
⚠️Nebezpečí!
Nebezpečí kvůli objemové expanzi a popálení chladnými předměty.
Suchý led nikdy nevkládejte do úst.
⚠ Varování
Nebezpečí nehody zpětným rázem tryskací pistole. Před aktivací spouštěcí páčky tryskací pistole si vyhledejte bezpečné stanoviště a tryskací pistoli pevně držte.
⚠️Nebezpečí
Nebezpečí úrazu poletujícími předměty. Lehké čištěné předměty připevněte, abyste předešli tomu, že je paprsek suchého ledu strhne s sebou.
⚠ Varování
Nebezpečí pohmoždění dávkovacím zařízením. Před odstraněním ochranného plechu v nádrži na suchý led bezpodmínečně nejprve vytáhněte zástrčku zařízení ze zásuvky.
Předpisy a směrnice
Pro provoz tohoto zařízení platí ve Spolkové republice Německo následující předpisy a směrnice (lze objednat prostřednictvím společnosti Carl Heymanns Verlag KG, Luxemburger Straße 449, 50939 Köln):
– BGV D 26 Tryskací práce – Prováděcí pokyn k BGV D 26 – BGR 117 Práce v těsných prostorách – BGR 139 Bezpečnostní pravidla pro osoby - zařízení pro nouzovou signalizaci.
– BGR 189 Použití ochranného oděvu
– BGR 195 Použití ochranných rukavic
– BGR 500 Používání pracovních prostředků
– BGI 534 Práce v těsných prostorách
– BGI 836 Detektor plynů
Dodržujte národní předpisy a bezpečnostní ustanovení a rovněž národní ustanovení profesních spolků a oborových organizací!
Bezpečnostní zařízení
Nouzový vypínač
Pokud je stisknuto tlačítko nouzového zastavení, zastaví se dávkování suchého ledu a proudění vzduchu z trysky je přerušeno.
Vypínání v případě nouze
→ Uvolněte spouštěcí páčku na tryskací pistoli. → Stiskněte tlačítko nouzového vypnutí. Dávkování suchého ledu se zastaví a proud vzduchu z trysky se přeruší. → Přerušte přívod stlačeného vzduchu.
Používání v souladu s určením
Zařízení slouží k odstraňování znečištění pomocí pelet suchého ledu urychlovaných vzduchovým paprskem.
Zařízení se nesmí provozovat v prostředí s nebezpečím výbuchu.
Jako tryskací prostředek se smějí používat pouze pelety suchého ledu. Použití jiných tryskacích prostředků může vést k poškození zařízení.
Funkce
Tlak vzduchu se do tryskací pistole dostává tlakovým regulačním ventilem. Při aktivaci spouštěcí páčky tryskací pistole se otevře ventil a vzduchový paprsek vystupuje z tryskací pistole. Dodatečně se pelety suchého ledu přidávají dávkovacím zařízením do vzduchového paprsku. Dodatečné dávkování je možné vypnout přepínačem druhů provozu. Pelety suchého ledu narážejí na čištěnou plochu a odstraňují nečistoty. Prostřednictvím pelet suchého ledu ochlazených na -79 °C vznikají dodatečně tepelná pnutí mezi nečistotami a čištěným objektem, která rovněž přispívají k uvolnění nečistoty. Dále se suchý led mění ihned při dopadu na plynný kysličník uhličitý a nárokuje si tak 700-násobný objem. Nečistoty, pod které se dostal suchý led, jsou tímto odmrštěny.
Během tryskání dbá natřásač umístěný na nádrži na suchý led o to, aby skluz pelet suchého ledu pokračoval.
Ovládací prvky
Zařízení
1 Pojistka F1, pod bočním obložením 2 Přípojka tlakového vzduchu 3 Výpusť kondenzátu 4 Posuvné rameno 5 Uzávěr, kufřík 6 Držák tryskací pistole 7 Kufřík na příslušenství 8 Odjištění, upevnění kufříku 9 Přepravní rukojeť, kufřík 10 Držák kabelu 11 Ventil pro snižování tlaku, vyprázdnění kondenzátu z odlučovače vody 12 Přepravní rukojeť, rám s ochrannou mříží 13 Síťový kabel se zástrčkou 14 Výpusť na suchý led k vyprázdnění nádrže 15 Vodící kladka s parkovací brzdou 16 Spojka hadice tryskacího prostředku 17 Zemnicí lano se svorkou 18 Spojka ovládacího vedení 19 Ovládací panel 20 Odkládací přihrádka pro příslušenství 21 Víko nádrže na suchý led
Ovládací panel Displej
1 Tlačítko statistiky, resetování počítadla 2 Tlačítko zvětšení tryskacího tlaku 3 Tlačítko zvýšení dávkování suchého ledu 4 Spínač přístroje 5 Nouzový vypínač 6 Klíčový spínač 7 Tlačítko snížení dávkování suchého ledu 8 Tlačítko zmenšení tryskacího tlaku 9 Displej 10 Tlačítko vyprázdnění nádrže na suchý led
1 Světelná kontrolka řídicího napětí zelená: řídicí napětí je v pořádku červená: řídicí napětí je příliš nízké žlutá: aktivní vyprazdňování nádrže na suchý led 2 Světelná kontrolka nouzového vypnutí červená: Aktivováno tlačítko nouzového vypnutí zelená: Neaktivováno tlačítko nouzového vypnutí 3 Světelná kontrolka tlakového vzduchu zelená: tlak je v pořádku oranžová: nedosahuje se zvolený tryskací tlak červená: tlak je příliš nízký (pod 0,15 MPa/1,5 bar)
4 Světelná kontrolka dávkovacího zařízení zelená: pohon je v pořádku červená: porucha pohonu
5 Světelná kontrolka tryskací pistole zelená: Tryskací pistole je v pořádku oranžová: Spouštěcí páčka tryskací pistole aktivována při zapínání červená: Tryskací pistole je vysunuta nebo je poškozeno ovládací vedení
6 Zobrazovací pole
Nastavení paprsku
Tryskací pistole
1 Tryska 2 Tryskací pistole 3 Spojka hadice tryskacího prostředku 4 Spojka ovládacího vedení 5 Bezpečnostní páka 6 Spouštěcí páčka 7 Přepínač druhů provozu Poloha "1": Proud stlačeného vzduchu Poloha "2": Paprsek suchého ledu (stlačený vzduch a pelety ze suchého ledu)
Tryskací pistole Advanced (dodatečná výbava)
1 Tryska 2 Tryskací pistole 3 Spouštěcí páčka 4 Zajišťovací knoflík 5 Spojka hadice tryskacího prostředku 6 Spojka ovládacího vedení 7 Tlačítko dávkování suchého ledu zap/vyp Svití červeně při vypnutém dávkování suchého ledu 8 Tlačítko zvýšení dávkování suchého ledu 9 Tlačítko zvětšení tryskacího tlaku 10 Tlačítko zmenšení tryskacího tlaku 11 Tlačítko snížení dávkování suchého ledu
Kufřík na příslušenství
Kufřík je určen k uchovávání trysek a příslušného nářadí.
1 Uzávěr 2 Držadlo 3 Odjištění
Otevřete kufřík.
→ Otevřít uzávěry. → Kryt sklopte směrem dolů.
Pozor
Nebezpečí poškození, na otevřený kufřík nepokládejte těžké předměty.
Odpojte kufřík od přístroje.
→ Stiskněte pojistku a sejměte kufřík.
Umístěte kufřík na přístroji
→ Natočte kufřík tak, aby přípojky směřovaly směrem vzhůru. → Jednu stranu kufříku položte do držáku a zajistěte. → Zatlačte kufřík proti přístroji a zajistěte protilehlý držák.
Uvedení do provozu
⚠️Nebezpečí!
Nebezpečí úrazu poletujícími peletami suchého ledu.
Při připravě zařízení prověřte řádný stav všech jednotek, zvláště hadici tryskacího prostředku. Poškozené jednotky vyměňte za bezvadné.
Znečištěné jednotky vyčistěte a vyzkoušejte, zda fungují bezvadně.
→ Zařízení odstavte na vodorovnou a rovnou plochu a zatáhněte parkovací brzdy vodicích kladek.
Upozornění:
Na ochranu proti opotřebení a znečištění je možné zakrýt hadici na tryskací prostředky ochrannou hadicí. V případě potřeby navlékněte ochrannou hadici na hadici pro tryskací prostředky.
→ Hadici tryskacího prostředku spojte se zařízením a zajistěte. → Tryskací pistoli spojte s hadicí tryskacího prostředku a zajistěte. → Ovládací vedení propojte se zařízením. → Ovládací vedení propojte s tryskací pistolí.
Trysky
Informace
Výběr trysky je závislý na materiálu čištěného objektu a stupni znečištění.
Právě tak má objem vzduchu, který je k dispozici, příslušný vliv na volbu trysky.
Všechny trysky se na závit tryskací pistole šroubují bez nástroje. Plošky pro nasazení klíče umístěné na tryskách slouží k uvolnění pevně ulpívajících nečistot pomocí stranového klíče.
Pozor
Nebezpečí zadření. Závit trysky před montáží potřete přiloženým tukem.
Výběr trysky
Následující tabulka zobrazuje spotřebu vzduchu v případě použití různých trysek. Každá tryska je označena indexem množství vzduchu XS - XXL.
Pomocí tabulky trysek je proto možné určit pro každou trysku spotřebu vzduchu.
| Plošný výkon | Agresivita tryská-ní | velice nízká mírná střední vysoká velmi vysoká | |||||||||||||||
| Tlak (bar) 2 3 4 5 6 | 7 8 9 | 10 11 1 | 2 13 14 | 15 16 | |||||||||||||
| Velikost trysky | |||||||||||||||||
| XS ∅5 mm 0,40 0,70 0,90 | 1,10 1,30 1,60 1,80 2,00 2,30 -- -- -- -- | -- | -- | ||||||||||||||
| S | ∅6 mm 0,70 | 1,05 | 1,45 | 1,80 | 2,07 | 2,40 | 2,78 | 3,14 | 3,48 | 3,78 | 4,13 | 4,35 | 4,70 | 5,10 | 5,40 | ||
| M | ∅7 mm 0,93 | 1,38 | 1,85 | 2,28 | 2,64 | 3,05 | 3,63 | 4,03 | 4,57 | 4,80 | 5,30 | 5,80 | 6,22 | 6,65 | 7,15 | ||
| L | ∅8 mm | 1,09 | 1,64 | 2,26 | 2,78 | 3,20 | 3,79 | 4,40 | 4,95 | 5,45 | 5,90 | 6,40 | 7,15 | 7,67 | 8,15 | 8,80 | |
| XL | ∅9 mm | 1,50 | 2,16 | 2,88 | 3,50 | 4,03 | 4,60 | 5,41 | 6,01 | 6,53 | 7,27 | 8,08 | 8,70 | 9,28 | 9,80 | 10,40 | |
| XXL | ∅10 mm | 1,52 | 2,20 | 2,97 | 3,66 | 4,27 | 5,00 | 5,82 | 6,52 | 7,40 | 8,00 | 8,90 | 9,50 | 10,05 | 10,70 | 11,30 | |
| Spotřeba vzduchu v m/min | |||||||||||||||||
| m3/min | ||
| ...1 | Průmyslová interní sít' stlačeného vzduchu Základní kompresor např.. Käser M 17, Compair C 14 | |
| 1...2 Průmyslová interní sít' stlačeného vzduchu malý kompresor např.. Käser M 31, Compair C 20GS | ||
| 2...3 střední kompresor např.. Käser M 57, Compair C 35 | ||
| 3...5 | ||
| 5...7 střední kompresor např.. Käser M 80, Compair C 55 | ||
| 7...10 | veliký kompresor např.. Käser M 122, Compair C 105 | |
| 10... velmi veliký kompresor např.. Käser M 250, Compair C 200 | ||
Kruhová stříkací tryska
Mimo přiložené kulaté otryskávací trysky, která je součástí dodávky, jsou coby příslušenství k dispozici další kulaté otryskávací trysky různých průměrů.
1 Kulatá otryskávací tryska, krátká 2 Kulatá otryskávací tryska, dlouhá 3 Kulatá otryskávací tryska, extra dlouhá
→ Kulatou otryskávací trysku nasaďte na závitové hrdlo otryskávací pistole a rukou utáhněte.
1 Difuzor 2 Převlečná matice 3 Vložka do trysky
Plochá otryskávací tryska se skládá z násady trysky a difuzéru. Jako příslušenství máte k dispozici násady trysek s různými průměry.
→ Násadu trysky nasaďte na závitové hrdlo tryskací pistole a rukou utáhněte. → Nasaďte difuzor na násadu trysky. → Natočte difuzor tak, aby byl plochý paprsek v požadovaném směru vůči tryskací pistoli. → Převlečnou matici utáhněte ručně.
Scrambler (příslušenství)
Scrambler zmenšuje pelety suchého ledu a montuje se mezi otryskávací pistoli a trysku.
Ustavení 4 desek s otvory ve scrambleru definuje stupeň zmenšení.
Zvolte stupeň zmenšení:
1 Šroubový spoj 2 Zásobník 3 Deska s otvory
→ Odšroubujte šroubový spoj. → Vyjměte zásobník a desky s otvory.
→ Desky s otvory ustavte v zásobníku podle výše uvedeného znázornění (3 možnosti). Rozměry udávané na obrázku se vztahují na rozměr propouštěcích otvorů. → Zásobník a desky s otvory nasaďte do scrambleru. → Nasaďte šroubový spoj a utáhněte.
Prodlužovač trysky (příslušenství)
Mezi tryskací pistoli a trysky lze nasadit prodlužovač.
Úhlová tryskací trubka (příslušenství)
Úhlová tryskací trubka se montuje mezi tryskací pistoli a trysku.
1 Úhlová tryskací trubka 105°
2 Úhlová tryskací trubka 90°
⚠Upozornění
Nebezpečí úrazu. Při použití zahnuté proudnice působí na stříkací pistoli mimo zpětného tlaku také točivý moment. Držte stříkací pistoli pevně.
Začněte pracovat s nízkým tlakem a tryskací tlak v případě potřeby zvyšujte.
Rukojeť (příslušenství)
Rukojeť lze upevnit na prodlužovač.
Pracovní osvětlení (příslušenství)
(pouze u tryskací pistole Advanced)
Pracovní osvětlení se montuje mezi tryskací pistoli a trysku. Zapínání a vypínání je popsáno v kapitole „Obsluha / základní nastavení“.
Připojení tlakového vzduchu
Informace
Aby byl zajištěn bezporuchový provoz, musí mít stlačený vzduch nízký obsah vlhkosti. Tlakový vzduch musí být prostý oleje, nečistot a cizích těles.
Kompresor musí být vybaven alespoň chladičem a odlučovačem oleje a vody.
→ Zavřete ventil pro snižování tlaku. → Přívod tlakového vzduchu připojte k přípojce tlakového vzduchu na zařízení. Maximální přípustný přívodní tlak 1,6 MPa (16 bar) nesmí být překročen.
Zřízení síťové přípojky
⚠️ Nebezpečí!
Nebezpečí zasažení elektrickým proudem. Používanou zásuvku musí instalovat elektroinstalatér a musí odpovídat IEC 60364-1.
Zařízení musí být jištěno proudovým chráničem typu B, 30 mA.
Před každým zahájením provozu zkontrolujte, zda není síťové napájecí vedení poškozeno. Zařízení s poškozeným kabelem neuvádějte do provozu. Výměnu poškozeného kabelu zadejte kvalifikovanému elektrikáři.
Prodlužovací kabel musí zabezpečovat třídu krytí IPX4 a provedení kabelu musí odpovídat alespoň H 07 RN-F 3G1,5.
→ Zapojte síťovou zástrčku do zásuvky.
Obsluha
Plnění suchým ledem
⚠️ Nebezpečí!
Nebezpečí omrzlin. Suchý led má teplotu -79 °C. Nikdy se nedotýkejte bez ochrany suchého ledu a studených dílů zařízení. Používejte ochranné rukavice a ochranný oděv.
→ Otevřete víko nádrže na suchý led. → Zkontrolujte, zda nejsou v nádrži na suchý led cizí předměty a kondenzát, pokud ano, cizí předměty a kondenzát odstraňte. → Naplňte nádobu peletami suchého ledu.
Pozor
Nebezpečí poškození zařízení. Jako tryskací prostředek se smějí používat pouze pelety suchého ledu. Použití jiných tryskacích prostředků může vést ke ztrátě záruky.
→ Zavřete víko nádrže na suchý led.
Informace
Aby se předešlo poruchám vyvolaným zhroudovatělými peletami suchého ledu, je smysluplné nejprve zcela spotřebovat obsah nádrže na suchý led a teprve potom ji plnit novým suchým ledem. Před delšími přestávkami v práci provozujte zařízení, dokud se nádrž na suchý led nevyprázdní, nebo vyprázdněte nádrž pomocí funkce vyprázdnění suchého ledu.
Nastavení
Upozornění
Nastavení jsou závislá na materiálu čištěného objektu a stupni znečištění.
→ Otáčením odjistěte nouzový vypínač. → Hlavní spínač nastavte na „I“. → Otáčejte klíčový spínač ve směru pohybu hodinových ručiček. → Tryskací tlak nastavte tlačítkem zvýšení / snížení tryskacího tlaku.
Upozornění
Čím vyšší je nastavení tryskacího tlaku, tím vyšší (agresivnější) je čisticí účinek.
→ Dávkování suchého ledu nastavte tlačítky dávkování suchého ledu zvýšit / snížit. → Klíčový spínač otočte proti směru pohybu hodinových ručiček a klíček vytáhněte. Za provozu se zabraňuje znečištění automatickým uzavřením klíčové dírky. Při vytaženém klíčku je zařízení zajištěno proti změně nastavení a resetování statistických hodnot.
Provoz
→ Údržbové práce provádějte "Denně před zahájením provozu" (viz oddíl "Péče a údržba").
⚠️Nebezpečí!
Nebezpečí úrazu poletujícími peletami suchého ledu. Nemiřte tryskací pistolí na osoby. Třetí osoby pošlete pryč z místa použití a během provozu je udržujte z dosahu (např. za zábranou).
Za provozu nesahejte na otvor trysky ani do paprsku suchého ledu.
Před přerušením spojení mezi tryskací pistolí a hadicí na tryskací prostředek a mezi hadicí na tryskací prostředek a zařízením vždy důsledně odpojte přívod tlakového vzduchu, vypusťte tlak ze zařízení a vytáhněte zástrčku ze zásuvky.
→ Uzavřete pracovní oblast, aby se zabránilo vstupu osob za provozu.
⚠️Nebezpečí!
Nebezpečí udušení kysličníkem uhličitým. Pelety suchého ledu sestávají z pevného kysličníku uhličitého. Za provozu zařízení roste obsah kysličníku uhličitého na pracovišti. Dostatečně větrejte na pracovišti, příp. používejte alarm pro osoby či ochranné dýchací masky.
Známky vysoké koncentrace oxidu uhličitého v dýchaném vzduchu:
– 3...5%: bolesti hlavy, vysoká dýchací frekvence. - 7...10%: bolesti hlavy, nucení na zvracení, popř. bezvědomí.
Jakmile se projeví tyto příznaky, ihned zařízení odstavte a jděte na čerstvý vzduch; před pokračováním práce zlepšete větrání nebo použijte dýchací přístroj.
Oxid uhličitý se shromažďuje v níže položených místech. Zabraňte hromadění oxidu uhličitého aktivním větráním.
Řiďte se podle bezpečnostního záznamového listu výrobce suchého ledu.
⚠️ Nebezpečí!
Nebezpečí hrozící od zdraví nebezpečných látek. Jestliže mohou při zpracování vznikat zdraví nebezpečné prachy, je třeba před zahájením prací přijmout odpovídající bezpečnostní opatření.
⚠️Nebezpečí!
Nebezpečí exploze!
Nezpracovávejte současně lehké kovy a díly s obsahem železa.
Pracujete-li střídavě na lehkých kovech a dílech s obsahem železa, je třeba před zpracováváním druhého materiálu vždy vyčistit pracoviště a odsávací zařízení.
Nebezpečí výbuchu prachu. Pokud dojde při práci k tvorbě hořlavých prachů, musíte zabránit shlukování prachu. Prach pravidelně odstraňujte dříve, než se nahromadí kritické množství.
→ Při pracích v těsných prostorách dohlížejte na dostatečnou výměnu vzduchu, aby se koncentrace kysličníku uhličitého v místním vzduchu udržovala pod nebezpečnou hodnotou. → V případě potřeby čištěný objekt připevněte.
⚠️Nebezpečí
Nebezpečí úrazu elektrostatickými výboji, nebezpečí poškození pro elektronické jednotky. Při čištění se může čištěný předmět elektricky nabít. Čištěný předmět elektricky uzemněte a během celého čištění udržujte uzemnění plně funkční.
⚠Upozornění
Nebezpečí úrazu klopýtnutím.
Hadici na tryskací prostředky a řídicí vedení pokládejte tak, aby nehrozilo zakopnutí při práci.
Pozor
Nebezpečí poškození v důsledku spadnutí cizích předmětů do nádrže na suchý led. Během provozu ponechte víko nádrže na suchý led uzavřené.
→ Zemnicí lanko spojte elektricky vodivě s čištěným objektem nebo uzemněte čištěný objekt jinak. → Noste ochranný oděv, ochranné rukavice, těsně přiléhající ochranné brýle a chrániče sluchu. → Aktivujte přívod tlakového vzduchu. → Otáčením odjistěte nouzový vypínač. → Na přepínači provozních režimů tryskací pistole nastavte režim paprsek stlačeného vzduchu "1" nebo paprsek suchého ledu "2". → Vyberte si bezpečné stanoviště a zaujměte jistý postoj, aby vás zpětný ráz stříkací pistole nevyvedl z rovnováhy. Abyste zabránili nárazovitým nástupům zpětného rázu, lze nastavit pomalý vzestup tlaku paprsku (viz „Obsluha / základní nastavení“ v bodu nabídky měkký start). → Zatlačte zajišťovací knoflík na tryskací pistoli. → Paprsek suchého ledu aktivujte stiskem spouštěcí páčky tryskací pistole a proveďte čištění.
Informace
V případě použití tryskací pistole Advanced lze přidávání pelet suchého ledu zapínat a vypínat tlačítkem zapnout/vypnout dávkování suchého ledu umístěným na tryskací pistoli. Při vypnutém dávkování svítí tlačítko červeně a na displeji se zobrazuje nápis „Ice off“.
Doplňkově lze při použití tryskací pistole Advanced na tryskací pistoli měnit tlak paprsku a množství suchého ledu.
Pozor
Nebezpečí poškození dávkovacího zařízení nečistotami. Při tryskání nechávejte víko nádrže na suchý led zavřené, abyste zabránili vnikání otryskaných nečistot.
Vypínání v případě nouze
→ Uvolněte spouštěcí páčku na tryskací pistoli. → Stiskněte tlačítko nouzového vypnutí. Dávkování suchého ledu se zastaví a proud vzduchu z trysky se přeruší. → Přerušte přívod stlačeného vzduchu.
Uvedení do provozu po nouzovém vypnutí
→ Otáčením odjistěte nouzový vypínač.
Přerušení provozu
→ Uvolněte spouštěcí páčku na tryskací pistoli. → Během přestávek v provozu lze tryskací pistoli nasazovat na držák na zařízení.
Informace
Během delších provozních přestávek mohou se pelety suchého ledu v nádrži na suchý led změnit na shluky. Provoz pokud možno nepřerušujte na dobu delší než 20 minut. Při delších přerušeních nádrž na suchý led vyprazdňujte.
Vypuštění kondenzátu
Tlakový vzduch přiváděný do zařízení čistí odlučovač vody. Následkem toho se v odlučovači vody hromadí kondenzát, který je třeba čas od času vypustit.
→ Pod výpust' kondenzátu postavte sběrnou nádobu. → Pomalu otevírejte ventil pro snižování tlaku a vyčkejte, dokud kondenzát ze zařízení zcela nevyteče.
Informace
V zájmu ochrany životního prostředí kondenzát ekologicky zlikvidujte.
Funkce statistiky
Vyvolání hodnot
→ Hlavní spínač nastavte na „I“. → Krátce stiskněte klávesu statistika, zobrazí se provozní doba. t: provozní doba od posledního resetování. T: souhrnná provozní doba
→ Krátce stiskněte klávesu statistika, zobrazí se množství zpracovávaného suchého ledu.
m: množství suchého ledu od posledního resetování
M: souhrnné množství suchého ledu
→ Krátce stiskněte klávesu statistika, zobrazí se průměrná spotřeba suchého ledu. q: průměrná spotřeba suchého ledu od posledního resetování Q: průměrná spotřeba suchého ledu souhrnně
Resetování hodnot
→ Otáčejte klíčový spínač ve směru pohybu hodinových ručiček. → Tiskněte tlačítko statistika cca 4 vteřiny.
Informace
Souhrnné hodnoty nelze vynulovat.
Základní nastavení
Tlačítka zvýšení tlaku paprsku a snížení tlaku paprsku současně stiskněte a přidržte, klíčový spínač otočte ve směru pohybu hodinových ručiček.
V provozním režimu základních nastavení mají tlačítka tyto funkce:
1 zvýšení hodnoty, 2 snížení hodnoty, 3 o položku nabídky nahoru, 4 o položku nabídky dolů
| položka nabídky | nastavitelný roz-sah | Popis |
| měkký start | 0, 1, 2, 3, 4, 5 vt. | Měkký rozběh, trvání až k dosažení zvoleného tlaku paprsku |
| T_Dump | 1, 2, 3, 4, 5 min. | trvání procesu vyprazd-ňování suchého ledu |
| jazyk | metrické, imperiální | jednotky metrické: kg/hod, MPa imperiální: lbs, psi |
| Osvětlení | ON/OFF (zapnuto / vypnuto) | Osvětlení trysky (volitel-né) zapnout / vypnout |
| Režim učení | ON/OFF (zapnuto / vypnuto) | Učicí provoz: obsluha se simuluje, výstupy tlako-vého vzduchu a suchého ledu jsou zamčeny |
Ukončení základních nastavení
→ Otočte klíčový spínač proti směru pohybu hodinových ručiček.
Zastavení provozu
⚠️ Nebezpečí!
Nebezpečí omrzlin. Suchý led má teplotu -79 °C. Nikdy se nedotýkejte bez ochrany suchého ledu a studených dílů zařízení. Používejte ochranné rukavice a ochranný oděv.
⚠️ Nebezpečí!
Nebezpečí úrazu poletujícími peletami suchého ledu. Nemiřte tryskací pistolí na osoby. Třetí osoby pošlete pryč z místa použití a během provozu je udržujte z dosahu (např. za zábranou).
→ Zavřete přívod tlakového vzduchu. → Pod výpust' kondenzátu postavte sběrnou nádobu. → Pomalu otevírejte ventil pro snižování tlaku a vyčkejte, dokud kondenzát a tlakový vzduch zcela neopustí zařízení. → Pod výpust' suchého ledu postavte sběrnou nádobu. → Stiskněte tlačítko pro vyprázdnění nádrže na suchý led a vyčkejte, dokud se nádrž na suchý led nevyprázdní.
Vyprazdňování suchého ledu se po předem nastavené době zastaví (viz „Základní nastavení“).
V případě potřeby stiskněte tlačítko pro vyprázdnění nádrže na suchý led vícekrát.
Informace
V zájmu ochrany životního prostředí laskavě kondenzát ekologicky zlikvidujte.
→ Hlavní spínač nastavte na „0/OFF“ (0/VYP). → Odpojte zařízení od přívodu tlakového vzduchu. → Vytáhněte zástrčku ze zásuvky. → Zemnicí lanko očistěte a sviňte. → Tryskací prostředky zlikvidujte v souladu s platnými předpisy.
Přeprava
⚠️Nebezpečí
Nebezpečí nehody vlivem zbytků suchého ledu v zařízení. Před přepravou v uzavřených vozidlech musí být suchý led ze zařízení beze zbytku odstraněn, aby se předešlo ohrožení spolujedoucích osob kysličníkem uhličitým.
→ Před přepravou vykonejte všechny kroky uvedené v kapitole „Uvedení mimo provoz“. → Zařízení umístěte na přepravní vozidlo. → Aretujte brzdy vodicích kladek. → Zařízení připevněte k vozidlu gumovými pásy.
Ukládání
Pozor
Nebezpečí úrazu a nebezpečí poškození! Dbejte na hmotnost přístroje při jeho uskladnění.
Toto zařízení smí být uskladněno pouze v uzavřených prostorách.
Údržba a ošetřování
Pokyny k údržbě
Základem bezpečného provozu zařízení je pravidelná údržba prováděná podle následujícího plánu.
Používejte výhradně originální náhradní díly od výrobce nebo díly výrobcem doporučené, jako např.
– náhradní a rychle opotřebitelné díly,
– součásti příslušenství, – provozní látky, – čisticí prostředky.
⚠️Nebezpečí!
Nebezpečí úrazu při práci na zařízení. Před pracemi na zařízení vykonejte všechny pracovní kroky uvedené v kapitole "Uvedení mimo provoz".
⚠️Nebezpečí!
Nebezpečí omrzlin od suchého ledu nebo studených dílů zařízení. Při práci na zařízení si oblečte vhodný oděv chránící před chladem nebo odstraňte suchý led a nechte zařízení, aby se zahřálo.
⚠️Nebezpečí!
Nebezpečí kvůli objemové expanzi a popálení chladnými předměty.
Suchý led nikdy nevkládejte do úst.
Pozor
Nebezpečí poškození. Tryskací pistoli nečistěte ředidlem, benzínem nebo čisticími prostředky obsahujícími olej.
Smlouva o údržbě
K zajištění spolehlivého provozu zařízení doporučujeme uzavřít smlouvu o údržbě. Obraťte se na příslušné oddělení služeb zákazníkům společnosti Kärcher.
Plán údržby
Denně před zahájením provozu
→ Pečlivě zkontrolujte hadici na tryskací prostředek, zda na ní nejsou trhliny, místa zlomu a jiná poškození. Měkká místa na hadici ukazují na opotřebení na vnitřní straně hadice. Vadnou nebo opotřebovanou hadici vyměňte za novou. → Prohlédněte kabely a zástrčky, zda nejsou poškozeny. Vadné díly dejte na výměnu do zákaznického servisu.
Každých 100 hodin provozu
→ Prohlédněte spojky na hadici na tryskací prostředek, na zařízení a na tryskací pistoli, zda nejsou poškozeny nebo opotřebeny. Vadnou hadici vyměňte, výměnu vadných spojek na zařízení nebo na tryskací zadejte zákaznickému servisu. → Prověřte dávkovací zařízení, zda není poškozené nebo netěsné. Zjistí-li se škody nebo netěsnosti, informujte zákaznický servis. → Zkontrolujte, zda pevně sedí upevňovací kloboučky na zadních kolech.
Každých 500 hodin nebo ročně
→ Nechte přístroj zkontrolovat zákaznickou službou.
Každé 2 roky
→ Hadici na tryskací prostředek obnovujte alespoň každé 2 roky.
Otevření zařízení
K provedení určitých údržbových prací je třeba sejmout boční kryty zařízení:
1 Rychlouzávěr 2 Boční obložení
→ Rychlouzávěry otevřete proti směru pohybu hodinových ručiček. → Sejměte boční obložení.
Údržba
Výměna filtrační vložky v odlučovači vody
1 Šroub 2 Spodní díl 3 Matice 4 Kotouč 5 Filtrační vložka 6 Horní díl
→ Vyšroubujte 4 šrouby. → Sejměte spodní díl. → Odšroubujte matici. → Odeberte kotouč. → Odeberte filtrační vložku a nahraďte ji novou. → Odlučovač vody znovu sestavte v opačném pořadí operací.
Zkoušky
Podle BGV D 26 musí odborník provést na zařízení následující zkoušky. Výsledky zkoušky je třeba zapsat do osvědčení o zkoušce. Osvědčení o zkoušce musí provozovatel zařízení uložit až do další zkoušky.
Po přerušení provozu na dobu delší než rok
→ Zkontrolujte řádný stav a funkčnost zařízení.
Po změně místa instalace
→ Zkontrolujte řádný stav, funkčnost zařízení a ustavení zařízení na místě.
Po pracích na technické údržbě nebo změnách, které mohou ovlivnit provozní bezpečnost.
→ Zkontrolujte řádný stav, funkčnost zařízení a ustavení zařízení na místě.
Pomoc při poruchách
⚠️Nebezpečí!
Nebezpečí úrazu při práci na zařízení. Před pracemi na zařízení vykonejte všechny pracovní kroky uvedené v kapitole "Uvedení mimo provoz".
⚠️Nebezpečí!
Nebezpečí omrzlin od suchého ledu nebo studených dílů zařízení. Při práci na zařízení si oblečte vhodný oděv chránící před chladem nebo odstraňte suchý led a nechte zařízení, aby se zahřálo.
⚠️Nebezpečí!
Nebezpečí kvůli objemové expanzi a popálení chladnými předměty.
Suchý led nikdy nevkládejte do úst.
Poruchy se zobrazením na displeji
| Zobrazení na displeji | Světelné kontrolky (SK) | Možná příčina Odstranění Provádí | ||
| E001 SK řídiciho napětí svítí červeně | řídici napětí je příliš nízké Zařízení vypněte, chvíli počkejte a znovu je zapněte.Dejte zkontrolovat zásuvku.Pokud se chybový kód objevuje opakovaně, vyrozumějte o tom zákaznický servis firmy Kärcher | Obsluha | ||
| E002 SK nouzového vypnutí svítí červeně | Tlačítko nouzového vypnutí bylostisknuto | Tlačítko nouzového vypínače uvolněte otočením. Obsluha | ||
| E003 SK tlakového vzduchu svítí červeně | tlak v přívodu tlakového vzduchu je příliš nízký | Zvyšte tlak.Zařízení vypněte, chvíli počkejte a znovu je zapněte. | Obsluha | |
| E004 SK dávkování svítí červeně | Porucha v dávkovací jednotce Zařízení vypněte, chvíli počkejte a znovu je zapněte.Pokud se chybový kód objevuje opakovaně, vyrozumějte o tom zákaznický servis firmy Kärcher | Obsluha | ||
| E005 SK tryskací pistole svítí červeně | Porucha ve spojení mezi zařízením a tryskací pistolí. | Zkontrolujte správné zapojení konektorů ovládacího vedení.Zkontrolujte, zda nejsou ovládací kabely poškozené. | Obsluha | |
| E006 SK tryskací pistole svítí červeně | Krátké spojení v tryskací pistoli nebo v ovládacím kabelu | Vyměňte tryskací pistoli nebo hadici na tryskací pro-středek s ovládacím kabelem. | Obsluha | |
| E007 SK tlakového vzduchu svítí červeně | Porucha regulačního ventilu tlakového vzduchu | Vyhledejte zákaznickou službu. Obsluha | ||
| E008 SK tryskací pistole svítí oranžově | Aktivována spouštěcí páčka tryskací pistole při zapínání nebo odjišťování tlačítka nouzového vypínače | Uvolněte spouštěcí páčku na tryskací pistoli. Obsluha | ||
Poruchy bez zobrazení na displeji
| Porucha Možná příčina | Odstranění Provádí | ||
| Na displeji se neobjevil žádný údaj, přestože byl zapnut hlavní spínač | Nezasunujte síťovou zástrčku do zásuvky. Zapojte síťovou zástrčku do zásuvky. Obsluha | ||
| Pojistka F1 byla sepnuta Sejměte boční obložení a odjistěte pojistku F1 stlačením. | Obsluha | ||
| Přes zatažení za spouštěcí páčku nevychází proud tlakového vzduchu | V přívodu tlakového vzduchu je příliš malý tlak | Zkontrolujte tlak. Obsluha | |
| Je nastaven příliš nízký tlak paprsku Tlak paprsku nastavte na vyšší Obsluha | |||
| Přerušený přívod napětí Zkontrolujte přívod na pětí. Světelná kontrolka „zařízení zapnuté“ musí svítit zeleně. | Obsluha | ||
| Tlačítko nouzového vypnutí bylo stisknuto Otačením odjistěte tlačítko nouzového vypnutí. Světelná kontrolka „zařízení zapnuté“ musí svítit zeleně. | Obsluha | ||
| Ovládací vedení není korektně připojeno Zkontrolujte spojení jak mezi ovládacím vedením a tryskací pistoli tak mezi ovládacím vedením a zařizením. | Obsluha | ||
| Ovládací vedení je vadné Vyměňte hadici na tryskací prostředek Obsluha | |||
| Paprsek tlakového vzduchu je příliš slabý | Je nastaven příliš nízký tlak paprsku Tlak paprsku nastavte na vyšší Obsluha | ||
| Přívod tlakového vzduchu má příliš nízký tlak nebo je příliš malý výkon kompresoru. | Zkontrolujte tlak a výkon kompresoru. | Obsluha | |
| Ucpaná filtrační vložka v odlučovači vody. | Vyměňte filtrační vložku v odlučovači vody. | Obsluha | |
| Ucpaná hadice na tryskací prostředek nebo tryskací pistole | Nechte hadici na tryskací prostředek a tryskací pistoli roztát a odstraňte ucpání. Zvyšte pracovní tlak a/nebo snižte dávkování suchého ledu. | Obsluha | |
| V paprsku tlakového vzduchu nejsou pelety suchého ledu | Je vypnuté dávkování suchého ledu (pouze při použití tryskací pistole Advanced), tlačítko zapnutí / vypnutí dávkování suchého ledu na tryskací pistoli svítí červeně a na displeji stojí „Ice off“. | Stiskněte tlačítko dávkování suchého ledu na tryskací pistoli Advanced. | Obsluha |
| Nádrž na suchý led je prázdná | Naplňte nádrž na suchý led | Obsluha | |
| Suchý led roztál | Vyprázdněte nádrž na suchý led a naplňte ji čerstvými peletami suchého ledu. | Obsluha | |
| Nepracuje natřásač na nádrži na suchý led | Vyhledejte zákaznickou službu. | Obsluha | |
| Je přetižen pracovní motor dávkovacího zařízení | Nechte dávkovací zařízení roztát | Obsluha | |
| Výstup tlakového vzduchu v nádrži na suchý led | Vyčistěte kanál na vyrovnání tlaku v dávkovacím zařízení. | Oddělení služeb zá-kazníkům | |
| Je vadný dávkovací kotouč v dávkovací jednotce. | Vyměňte dávkovací kotouč. | Oddělení služeb zá-kazníkům |
Technické údaje
| Elektrické připojení | ||
| Napětí V 220...240 | ||
| Druh proudu 1~ | ||
| Frekvence Hz 50 | ||
| Příkon kW 0,6 | ||
| Ochranná třída IPX4 | ||
| Proudový chránič delta I v A 0,03 | ||
| Svpdový proud, typicky mA 7,5 | ||
| Tlakový vzduch | ||
| Jmenovitá světlost hadice. palec 3/4 | ||
| Přívodní tlak (max.) MPa (baru) 1,6 (16) | ||
| Přívodní tlak (min.) | MPa (baru) 0,2 (2) | |
| Spotřeba tlakového vzduchu | m3/min | 2...12 |
| Kvalita tlakového vzduchu | suchý, bezolejnatý | |
| Výkonnostní parametry | ||
| Tlak paprsku (max.) | MPa (baru) 1,6 (16) | |
| Průměr pelety suchého ledu (max.) | mm | 3 |
| Spotřeba suchého ledu kg/hod 30...120 | ||
| Rozměry | ||
| Obsah nádrže na suchý led | kg | 40 |
| Šlířka | mm | 716 |
| Hloubka | mm | 850 |
| Výška | mm | 1102 |
| Hmotnost s příslušenstvím | kg | 101,5 |
| Hmotnost, v pohotovostním stavu, s naplněnou nádobou na suchý led | kg | 140 |
| tlak v pneumatikách (max.) | MPa (bar) 0,2 (2) | |
| Hmotnost tryskacího zařízení (hadice tryskacího prostředku, tryskací pistole, taška na nástroje) | kg | 10 |
| Síla zpětného nárazu tryskací pistole (max.) | N | 100 |
| Kroutící moment tryskací pistole (max.) jen u směrové trysky | N | 40 |
| Hladina akustického tlaku LpA | dB(A) | 114 |
| Hladina akustického výkonu LWA | dB(A) | 136 |
| Kolísavost K | dB(A) | 5 |
| Přístrojové vibrace | ||
| Tryskací pistole | m/s2 | 1,2 |
| Hadice tryskacího prostředku | m/s2 | 1,2 |
Příslušenství
Ochranný oděv
Panoramatické ochranné brýle, protimlžné, díl č.: 6.321-208.0
Rukavice na ochranu před chladem s neklouzavým profilem, kategorie III podle EN 511, díl č.: 6.321-210.0
Chránič sluchu s náhlavním třmenem, díl č.: 6.321-207.0
Nastavení paprsku
Kulatá otryskávací tryska, L, dlouhá
Díl č.: 4 574-019.0
Kulatá otryskávací tryska, L, extra dlouhá
Díl č.: 4 574-016.0
Kulatá otryskávací tryska, M, dlouhá
Díl č.: 4 574-018.0
Úhlová tryskací trubka 90°
Díl č.: 4 321-203.0
Úhlová tryskací trubka 105°
Díl č.: 4 321-204.0
Prodlužovač trysky, délka 300 mm
Díl č.: 4 130-417.0
Rukojet
Díl č.: 6 321-206.0
Scrambler
Díl č.: 4.110-015.0
Pracovní osvětlení
Díl č.: 2 815-422.0
Ochranná hadice na proudnici, umělá hmota, 100 m
Díl č.: 6 667-214.0
Záruka EU prohláš
V každé zemi platí záruční podmínky vydané příslušnou distribuční společností. Případné poruchy zařízení odstraníme během záruční lhůty bezplatně, pokud byl jejich příčinou vadný materiál nebo výrobní závady. V případě uplatňování nároku na záruku se s dokladem o zakoupení obraťte na prodejce nebo na nejbližší oddělení služeb zákazníkům.
í o shodě
Tímto prohlašujeme, že níže označené stroje odpovídají jejich základní koncepcí a konstrukčním provedením, stejně jako námi do provozu uvedenými konkrétními provedeními, příslušným zásadním požadavkům o bezpečnosti a ochraně zdraví směrnic EU. Při jakýchkoli na stroji provedených změnách, které nebyly námi odsouhlaseny, pozbývá toto prohlášení svou platnost.
Výrobek: Zařízení na otryskávání suchým ledem
Typ: 1.574-xxx
Příslušné směrnice EU:
2011/65/EU
Použité harmonizační normy
EN 55014-1:2017+A11:2020
EN 55014-2:2015
EN 60204-1
EN 61000-3-2:2014
EN 61000-3-3:2013
EN IEC 63000:2018
EN 62233:2008
Použité národní normy
s přihlédnutím k GS-STE-13
Níže podepsaní jednají z pověření a se zplnomocněním představenstva společnosti.
H. Jenner
Zplnomocněná osoba pro sestavení dokumentace:
S. Reiser
Alfred Kärcher SE & Co. KG
Bezpečnostní pokyny..... SK .. 1
Ovládací prvky ..... SK .. 3
Technické údaje ..... SK . 11
Příslušenství ..... SK . 12
Záruka. SK . 12
EU Prohlášení o shodě.... SK . 12
Nebezpečí udušení oxidem uhličitým. Kousky suchého ledu jsou z tuhého oxidu uhličitého. Při provozu zařízení se zvyšuje obsah oxidu uhličitého ve vzduchu pracoviště. Pracoviště dostatečně větrejte, resp. používejte osobní výstražné zařízení. Náznaky vyšší koncentrace oxidu uhličitého ve vzduchu k dýchání:
Přihlédněte ke kartě bezpečnostních údajů výrobce.
⚠️Nebezpečí
Nebezpečí úrazu elektrickým proudem. Před otevřením řídicí skříně vytáhněte síťovou vidlici ze síťové zásuvky.
⚠️Nebezpečí
Všeobecné bezpečnostní pokyny
⚠️Nebezpečí
Nebezpečí úrazu elektrickým proudem. Před otevřením řídicí skříně vytáhněte síťovou vidlici ze síťové zásuvky.
⚠️Nebezpečí
Nebezpečí vzniku nehody v důsledku zpětného rázu pistole. Před stisknutím spoušťové páky pistole vyhledejte bezpečné místo pro stání a pistoli dobře držte.
⚠️Nebezpečí
Nebezpečí zachycení dávkovacím zařízením. Před odstraněním ochranného plechu z nádrže na suchý led bezpodmínečně vytáhněte síťovou zástrčku zařízení ze zásuvky.
Předpisy a směrnice
Ovládací panel Displej
1 Tlačítko Statistika, reset počítadla
8 Tlačítko Snížení tlaku proudu
9 Displej
1 Tryska 2 Stříkací pistole 3 Spoušťová páka 4 Pojistný knoflík 5 Spojka hadice na stříkací prostředek 6 Spojka řídicího vedení 7 Tlačítko Zap/vyp dávkování suchého ledu Při vypnutém dávkování suchého ledu svítí červená 8 Tlačítko Zvýšení dávkování suchého ledu
Každá tryska je označena indexem množství vzduchu XS - XXL.
→ Kruhovou trysku nasaďte na hrdlo stříkací pistole se závitem a ručně dotáhněte.
Zvolte velikost kusů suchého ledu:
1 Šroubový spoj 2 Zásobník 3 Deska s otvory
Nebezpečí úrazu elektrickým proudem.
Použitou zásuvku musí instalovat elektroinstalatér a podle IEC 60364-1.
→ Tlačítko nouzového vypnutí odblokujte otočením. → Nastavte vypínač zařízení na "I". → Vypínač s klíčkem otočte ve směru pohybu hodinových ručiček. → Tlak proudu zvyšte nebo snižte pomocí tlačítka Tlak proudu.
Upozornění
Příznaky vyšší koncentrace oxidu uhličitého ve vzduchu pro dýchání:
Nebezpečí výbuchu!
Nebezpečí způsobené výbuchem prachu. Pokud při práci vzniká hořlavý prach, musíte zabránit nahromadění prachu. Pravidelně odstraňujte prach, aby se nenahromadilo kritické množství prachu.
Nebezpečí poškození v důsledku padání cizích těles do nádoby na suchý led. Během provozu mějte kryt nádoby na suchý led uzavřený.
→ Tlačítko nouzového vypnutí odblokujte otočením.
→ Tlačítko nouzového vypnutí odblokujte otočením.
Vypuštění kondenzátu
→ Krátce stiskněte tlačítko Statistika, až se zobrazí zpracované množství suchého ledu.
m: Množství suchého ledu od posledního resetování.
→ Krátko stlačte tlačidlo Štatistika, až sa zobrazí priemerná spotreba suchého ľadu.
q: Priemerná spotreba suchého ľadu od posledného resetovania.
→ Vypínač s kľúčikom otočte v smere pohybu hodinových ručičiek. → Tlačidlo Štatistika stlačte na 4 sekundy.
Upozornenie
→ Súčasne stlačte a držte stlačené tlačidlá Zvýšenie a zníženie tlaku prúdu, vypínač s kľúčikom otočte v smere pohybu hodinových ručičiek.
→ Vypínač s kľúčikom otočte proti smeru pohybu hodinových ručičiek.
Nebezpečenstvo vzniku nehody v dôsledku zvyškov suchého ľadu v zariadení. Pred prepravou v uzavretých vozidlách sa musí suchý ľad zo zariadenia odstrániť bezo zvyšku, aby sa zabránilo ohrozeniu cestujúcich osôb kysličníkom uhličitým.
Nebezpečenstvo zranenia a poškodenia! Pri uskladnení zariadenia zohľadnite jeho hmotnosť.
Údržba a ošetrovanie
Pokyny pre údržbu
Suchý ľad nikdy nedávajte do úst.
Pozor
→ Hadicu na striekací prostriedok vymieňajte najmenej každé 2 roky.
Otvorenie zariadenia
Výmena vložky filtra v odlučovači vody
Kruhová dýza, M, krátka
Č. dielu: 4.130-418.0
Kruhová dýza, L, krátka
Č. dielu: 4.130-419.0
- OBSAH
- OCHRANA ŽIVOTNÍHO PROSTŘEDÍ
- INFORMACE O OBSAŽENÝCH LÁTKÁCH (REACH)
- STUPNĚ NEBEZPEČÍ
- ⚠️NEBEZPEČÍ
- ⚠ UPOZORNĚNÍ
- POZOR
- SYMBOLY NA ZAŘÍZENÍ
- OBECNÉ BEZPEČNOSTNÍ POKYNY
- ⚠ VAROVÁNÍ
- PŘEDPISY A SMĚRNICE
- BEZPEČNOSTNÍ ZAŘÍZENÍ
- NOUZOVÝ VYPÍNAČ
- VYPÍNÁNÍ V PŘÍPADĚ NOUZE
- POUŽÍVÁNÍ V SOULADU S URČENÍM
- FUNKCE
- OVLÁDACÍ PRVKY
- ZAŘÍZENÍ
- OVLÁDACÍ PANEL DISPLEJ
- NASTAVENÍ PAPRSKU
- KUFŘÍK NA PŘÍSLUŠENSTVÍ
- OTEVŘETE KUFŘÍK
- ODPOJTE KUFŘÍK OD PŘÍSTROJE
- UMÍSTĚTE KUFŘÍK NA PŘÍSTROJI
- UVEDENÍ DO PROVOZU
- UPOZORNĚNÍ
- TRYSKY
- INFORMACE
- VÝBĚR TRYSKY
- KRUHOVÁ STŘÍKACÍ TRYSKA
- SCRAMBLER (PŘÍSLUŠENSTVÍ)
- PRODLUŽOVAČ TRYSKY (PŘÍSLUŠENSTVÍ)
- ÚHLOVÁ TRYSKACÍ TRUBKA (PŘÍSLUŠENSTVÍ)
- ⚠UPOZORNĚNÍ
- RUKOJEŤ (PŘÍSLUŠENSTVÍ)
- PRACOVNÍ OSVĚTLENÍ (PŘÍSLUŠENSTVÍ)
- PŘIPOJENÍ TLAKOVÉHO VZDUCHU
- ZŘÍZENÍ SÍŤOVÉ PŘÍPOJKY
- ⚠️ NEBEZPEČÍ
- OBSLUHA
- PLNĚNÍ SUCHÝM LEDEM
- NASTAVENÍ
- PROVOZ
- UVEDENÍ DO PROVOZU PO NOUZOVÉM VYPNUTÍ
- PŘERUŠENÍ PROVOZU
- VYPUŠTĚNÍ KONDENZÁTU
- FUNKCE STATISTIKY
- VYVOLÁNÍ HODNOT
- RESETOVÁNÍ HODNOT
- ZÁKLADNÍ NASTAVENÍ
- UKONČENÍ ZÁKLADNÍCH NASTAVENÍ
- ZASTAVENÍ PROVOZU
- PŘEPRAVA
- UKLÁDÁNÍ
- ÚDRŽBA A OŠETŘOVÁNÍ
- POKYNY K ÚDRŽBĚ
- SMLOUVA O ÚDRŽBĚ
- PLÁN ÚDRŽBY
- DENNĚ PŘED ZAHÁJENÍM PROVOZU
- KAŽDÝCH 100 HODIN PROVOZU
- KAŽDÝCH 500 HODIN NEBO ROČNĚ
- KAŽDÉ 2 ROKY
- OTEVŘENÍ ZAŘÍZENÍ
- ÚDRŽBA
- VÝMĚNA FILTRAČNÍ VLOŽKY V ODLUČOVAČI VODY
- ZKOUŠKY
- PO PŘERUŠENÍ PROVOZU NA DOBU DELŠÍ NEŽ ROK
- PO ZMĚNĚ MÍSTA INSTALACE
- PO PRACÍCH NA TECHNICKÉ ÚDRŽBĚ NEBO ZMĚNÁCH, KTERÉ MOHOU OVLIVNIT PROVOZNÍ BEZPEČNOST
- POMOC PŘI PORUCHÁCH
- PŘÍSLUŠENSTVÍ
- OCHRANNÝ ODĚV
- ZÁRUKA EU PROHLÁŠ
- Í O SHODĚ
- VŠEOBECNÉ BEZPEČNOSTNÍ POKYNY
- UPOZORNENIE
- ÚDRŽBA A OŠETROVANIE
- POKYNY PRE ÚDRŽBU
- OTVORENIE ZARIADENIA
Značka : Kärcher
Model : IB 15120
Kategorie : Parní čistič
