Typ produktu	Akumulátorový elektrický zametač
Značka	Kärcher
Model	KM 7540 W Bp (KM 75/40 W Bp)
Rozměry (D x Š x V)	Se zdviženým řídítky: 1430 x 750 x 1190 mm
Hmotnost	Bez akumulátorů: 79 kg / S akumulátory: 125 kg
Napájení	2 akumulátory 12 V – 60 Ah (olověné GIV)
Provozní doba	Přibližně 1,5 až 2 hodiny
Doba nabíjení	Přibližně 12 hodin
Nabíječka	230 V~, výstup 24 V – 10 A
Objem nádoby na prach	40 litrů (max. zatížení 40 kg)
Pracovní šířka	550 mm (bez bočních kartáčů) / 750 mm (s bočními kartáči)
Rychlost zametání	4,5 km/h
Maximální sklon	12 %
Plocha filtru	1,8 m² (kategorie L)
Jmenovité podtlak	5 mbar
Jmenovitý průtok vzduchu	45 l/s
Hladina hluku	Akustický tlak LpA: 71 dB(A) / Akustický výkon LwA: 88 dB(A)
Vibrace ruka-paže	3,7 m/s²
Ochrana	IPX3 (ochrana proti stříkající vodě)
Vhodné povrchy	Asfalt, beton, průmyslová podlaha, potěr, dlažba
Hlavní funkce	Zametání projekcí, vysávání s filtrem, vyjímatelná nádoba, klapka na hrubé nečistoty, nastavitelné boční kartáče
Čištění filtru	Integrovaný čistič filtru (zatáhnout za rukojeť)
Bezpečnost	Vypínač na krytu, hlavní spínač s klíčem, parkovací brzda
Údržba	Vyprazdňování nádoby, čištění filtru, kontrola kartáčů a řemenů, nastavení stopy zametání
Doporučené příslušenství	Měkké boční kartáče (6.905-626.0), tvrdé/antistatické rotační kartáče

Často kladené otázky - KM 7540 W Bp Kärcher

Jaký typ akumulátoru používá Kärcher KM 7540 W Bp?

Přístroj používá dva olověné akumulátory GIV o napětí 12 V a kapacitě 60 Ah (doporučený bezúdržbový typ).

Jak spustit zametač?

Uvolněte parkovací brzdu, otočte hlavní spínač do polohy 1. Kartáče se roztočí. Pro pohyb vpřed zatáhněte páku jízdy vpřed.

Jak vyprázdnit nádobu na prach?

Zastavte přístroj, vyjměte klíč. Zatáhněte uzavírací držadlo nahoru, vyjměte nádobu, vysypte ji (max. hmotnost 40 kg) a poté ji vraťte zpět zatlačením držadla.

Jak vyčistit prachový filtr?

Několikrát zatáhněte za rukojeť čističe filtru (tahač) umístěnou na krytu filtru. Tím se filtr protřese, aniž by se umyl.

Jaký je postup výměny rotačního kartáče?

Vypněte motor, vyjměte nádobu a akumulátory, nakloňte přístroj dopředu. Zvedněte klapku na hrubé nečistoty, zatlačte na pouzdro a otočte kartáč dopředu. Vyjměte jej a vložte nový při dodržení směru pohonu.

Jak nastavit stopu zametání?

Roztočte kartáč na prašné podlaze. Stopa by měla tvořit obdélník o šířce 30 až 40 mm. Otevřete kryt a nastavte levou a pravou páku do otvorů (hlouběji = širší, výše = užší).

Proč přístroj nenastartuje?

Zkontrolujte, zda je kryt správně uzavřen (spínač krytu), zda jsou akumulátory nabité a zda je řídicí pojistka (F2 2A) neporušená.

Jakou údržbu je třeba provádět pravidelně?

Denně: kontrolovat opotřebení kartáčů a funkci ovládání. Týdně: čistit filtr, kontrolovat řemeny a těsnění. Každých 100 h: kompletní prohlídka v servisu Kärcher.

Mohu zametač používat na mokrém povrchu?

Ano, otevřete klapku suchý/mokrý povrch pro ochranu filtru před vlhkostí. Nevysávejte výbušné nebo korozivní kapaliny.

Jaké příslušenství je k dispozici pro tento model?

Kärcher nabízí měkké boční kartáče (6.905-626.0), tvrdé rotační kartáče (6.906-885.0) nebo antistatické (6.906-950.0) a sadu koberců s filtrem na chlupy (2.641-571.0).

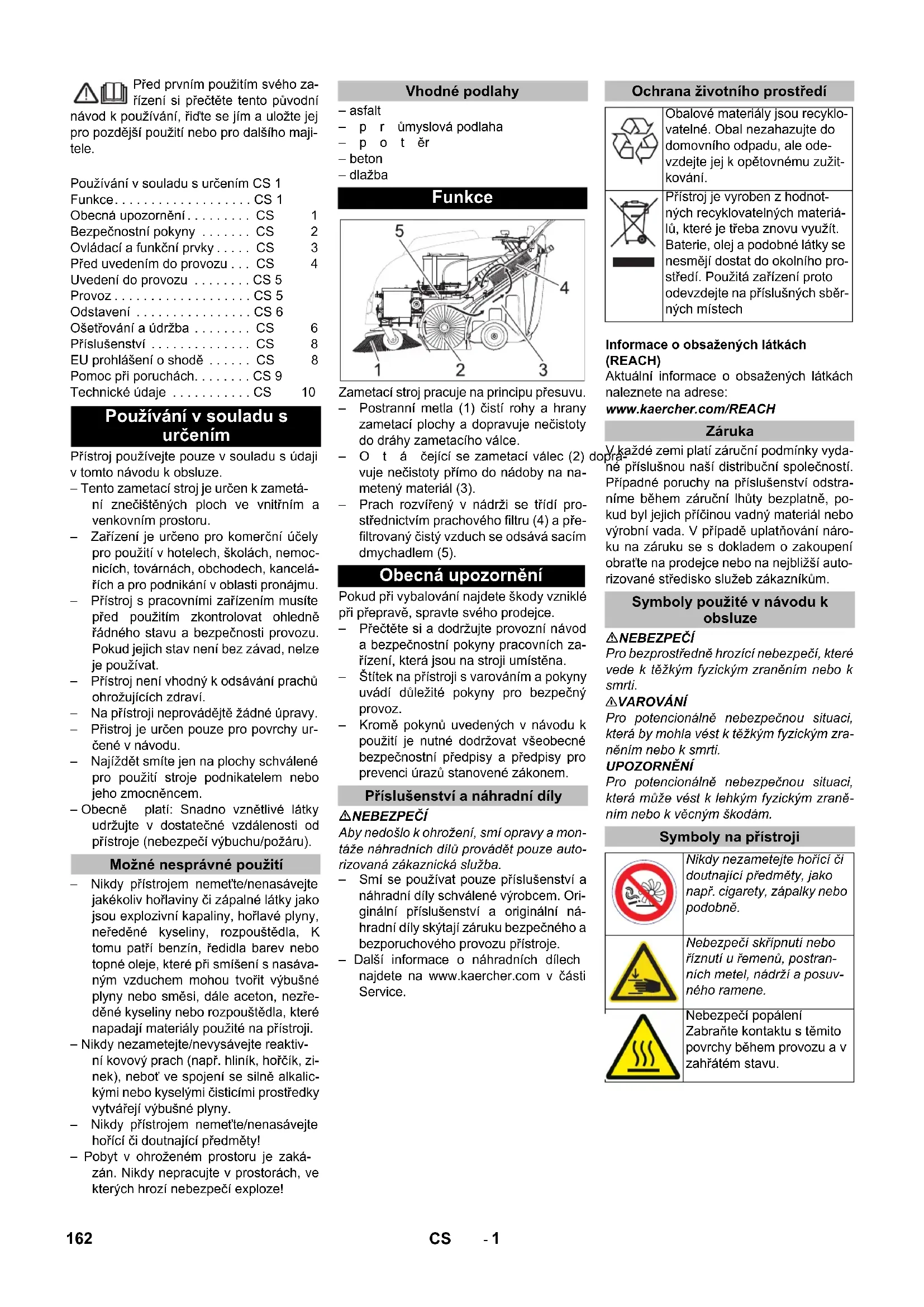

NÁVOD K OBSLUZE KM 7540 W Bp Kärcher

Před prvním použitím svého zařízení si přečtěte tento původní návod k používání, řídte se jím a uložte jej pro pozdější použití nebo pro dalšího majitele.

Používání v souladu s určením CS 1
Funkce. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .	CS 1
Obecná upozornění. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .	1
Bezpečnostní pokyny. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Ovládací a funkční prvky. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Před uvedením do provozu. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Uvedení do provozu. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Provoz. . . . . . . . . . . . . . . . . . . . . . . . . Odstavení. . . . . . . . . . . . . . . . . . . . Ošetřování a údržba. . . . . . . . . . . . . . . . Příslušenství. . . . . . . . . . EU prohlášení o shodě. . . . . . . Pomoc při poruchách. . . . . . . Technické údaje. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10

Používání v souladu s určením

Přístroj používejte pouze v souladu s údaji v tomto návodu k obsluze.

– Tento zametací stroj je určen k zametání znečištěných ploch ve vnitřním a venkovním prostoru. - Zařízení je určeno pro komerční účely pro použití v hotelech, školách, nemocnicích, továrnách, obchodech, kancelářích a pro podnikání v oblasti pronájmu. - Přístroj s pracovními zařízeními musíte před použitím zkontrolovat ohledně řádného stavu a bezpečnosti provozu. Pokud jejich stav není bez závad, nelze je používat. – Přístroj není vhodný k odsávání prachů ohrožujících zdraví. – Na přístroji neprovádějte žádné úpravy. - Přístroj je určen pouze pro povrchy určené v návodu. – Najíždět smíte jen na plochy schválené pro použití stroje podnikatelem nebo jeho zmocněncem. – Obecně platí: Snadno vznětlivé látky udržujte v dostatečné vzdálenosti od přístroje (nebezpečí výbuchu/požáru).

– Nikdy přístrojem zameťte/nenasávejte jakékoliv hořlaviny či zápalné látky jako jsou explozivní kapaliny, hořlavé plyny, neředěné kyseliny, rozpouštědla. K tomu patří benzín, ředidla barev nebo topné oleje, které při smíšení s nasávaným vzduchem mohou tvořit výbušné plyny nebo směsi, dále aceton, nezředěné kyseliny nebo rozpouštědla, které napadají materiály použité na přístroji. – Nikdy nezametejte/nevysávejte reaktivní kovový prach (např. hliník, hořčík, zinek), neboť ve spojení se silně alkalickými nebo kyselými čisticími prostředky vytvářejí výbušné plyny. – Nikdy přístrojem nezametejte/nenasávejte hořící či doutnající předměty! – Pobyt v ohroženém prostoru je zakázán. Nikdy nepracujte v prostorách, ve kterých hrozí nebezpečí exploze!

Vhodné podlahy

• asfalt
• průmyslová podlaha
• potěr
• beton
• dlažba

Funkce

Zametací stroj pracuje na principu přesuvu.

• Postranní metla (1) čistí rohy a hrany zametací plochy a dopravuje nečistoty do dráhy zametacího válce.
• Otáčející se zametací válec (2) vrhá nečistoty přímo do nádoby na nametený materiál (3).
• Prach rozvířený v nádrži se třídí prostřednictvím prachového filtru (4) a přefiltrovaný čistý vzduch se odsává sacím dmychadlem (5).

Obecná upozornění

Pokud při vybalování najdete škody vzniklé při přepravě, spravte svého prodejce.

• Přečtěte si a dodržujte provozní návod a bezpečnostní pokyny pracovních zařízení, která jsou na stroji umístěna.
• Štítek na přístroji s varováním a pokyny uvádí důležité pokyny pro bezpečný provoz.
• Kromě pokynů uvedených v návodu k použití je nutné dodržovat všeobecné bezpečnostní předpisy a předpisy pro prevenci úrazů stanovené zákonem.

Příslušenství a náhradní díly

⚠NEBEZPEČÍ

Aby nedošlo k ohrožení, smí opravy a montáže náhradních dílů provádět pouze autorizovaná zákaznická služba.

• Smí se používat pouze příslušenství a náhradní díly schválené výrobcem. Originální příslušenství a originální náhradní díly skýtají záruku bezpečného a bezporuchového provozu přístroje.
• Další informace o náhradních dílech najdete na www.kaercher.com v části Service.

Ochrana životního prostředí

Obalové materiály jsou recyklovatelné. Obal nezahazujte do domovního odpadu, ale odevzdejte jej k opětovnému zužitkování.

Přístroj je vyroben z hodnotných recyklovatelných materiálů, které je třeba znovu využít. Baterie, olej a podobné látky se nesmějí dostat do okolního prostředí. Použitá zařízení proto odevzdejte na příslušných sběrných místech

Informace o obsažených látkách (REACH)

Aktuální informace o obsažených látkách naleznete na adrese:

V každé zemi platí záruční podmínky vydané příslušnou naší distribuční společností. Případné poruchy na příslušenství odstraníme během záruční lhůty bezplatně, pokud byl jejich příčinou vadný materiál nebo výrobní vada. V případě uplatňování nároku na záruku se s dokladem o zakoupení obraťte na prodejce nebo na nejbližší autorizované středisko služeb zákazníkům.

Symboly použité v návodu k obsluze

⚠ NEBEZPEČÍ

Pro bezprostředně hrozící nebezpečí, které vede k těžkým fyzickým zraněním nebo k smrti.

⚠ VAROVÁNÍ

Pro potencionálně nebezpečnou situaci, která by mohla vést k těžkým fyzickým zraněním nebo k smrti.

UPOZORNĚNÍ

Pro potencionálně nebezpečnou situaci, která může vést k lehkým fyzickým zraněním nebo k věcným škodám.

Symboly na přístroji

Nikdy nezametejte hořící či doutnající předměty, jako např. cigarety, zápalky nebo podobně.

Nebezpečí skřípnutí nebo říznutí u řemenů, postranních metel, nádrží a posuvného ramene.

Nebezpečí popálení. Zabraňte kontaktu s těmito povrchy během provozu a v zahřátém stavu.

Bezpečnostní pokyny

Bezpečnostní pokyny pro obsluhu

• Přístroj s pracovními zařízeními musíte před použitím zkontrolovat ohledně řádného stavu a bezpečnosti provozu. Pokud jejich stav není bez závad, nelze je používat.
• Používáte-li přístroj v nebezpečných prostorách (např. benzinová pumpa), dodržujte bezpodmínečně příslušné bezpečnostní předpisy. Nikdy nepracujte v prostorách, ve kterých hrozí nebezpečí exploze!
• Uživatel smí přístroj používat pouze k účelům, ke kterým byl přístroj vyroben. Při práci s přístrojem je uživatel povinen dbát místních specifik a brát při práci zřetel na třetí osoby, zvláště děti.
• Před začátkem práce se musí obsluhující přesvědčit, zda jsou všechna ochranná zařízení správně připojena a funkční. – Obsluhující personál je zodpovědný za kolize s jinými osobami nebo jejich majetkem. – Dbejte na přiléhavé oblečení obsluhujícího personálu. Používejte pevnou obuv a nenoste volné oděvy.
• Před vyjetím zkontrolujte okolní prostor (např. děti). Dbejte na dostatečný rozhled!
• Aby se zabránilo použití zařízení nepovolanou osobou, je třeba vždy vyndat klíč. – Při odchodu musí být zařízení zajištěno proti neúmyslnému pohybu.
• Přístroj smějí používat jen osoby, které jsou obeznámeny s manipulací nebo prokázaly schopnost jej obsluhovat a které jsou používáním výslovně pověřeny.
• Toto zařízení nesmějí používat děti a osoby s omezenými tělesnými, smyslovými či duševními schopnostmi nebo s nedostatkem zkušeností a/nebo vědomostí.
• Na děti je třeba dohlížet, aby bylo zajištěno, že si se zařízením nebudou hrát.

Bezpečnostní pokyny pro jízdní provoz

⚠Pozor!

Nebezpečí poranění!

Nebezpečí převrácení při přílišných stoupáních.

- V směru jízdy provozujte zařízení pouze na stoupání a klesání do 12 %.

Nebezpečí převrácení při nestabilním podkladu.

- S přístrojem pohybujte výhradně na zpevněném podkladu.

Nebezpečí převrácení při příliš velkém bočním náklonu.

- Šikmo ke směru jízdy zdolávejte pouze stoupání do max. 12%.

Rychlost jízdy musíte přizpůsobit daným poměrům.

Bezpečnostní pokyny pro přepravu přístroje

– Dbejte na hmotnost přístroje při přepravě. - Při přepravě přístroje odpojte akumulátor a přístroj upevněte.

Bezpečnostní upozornění pro přístroje na baterie

Upozornění: Záruční nárok vzniká pouze při používání baterií doporučených Kärcher.

- Pokyny k baterii výrobce baterie a výrobce nabíječky musíte bezpodmínečně respektovat. Dbejte na zákony při zacházení s bateriemi.

– Baterie nikdy nenechte stát ve vybitém stavu, ale co nejdříve je dobijte.

- Abyste se vyvarovali svodového proudu, udržujte baterie stále čisté a suché. Chraňte před nečistotami, například z kovového prachu.

– Na baterii nepokládejte nástroje ani nic podobného. Nebezpečí zkratu a výbuchu.

– Vždy používejte 2 baterie stejného typu!

– V blízkosti baterie nebo v nabíječce baterie nikdy nezacházejte s otevřeným plamenem, netvořte jiskry ani nekuřte. Nebezpečí exploze.

- Používejte pouze baterie se zakrytím pólu. Zakrytí pólu v případě ztráty vyměňte.

- Nedotýkejte se horkých dílů, například hnacího motoru (nebezpečí popálení).

– Dávejte pozor při práci s elektrolytem. Dodržujte příslušné bezpečnostní předpisy!

– Vypotřebovaných baterií se zbavujte ekologicky podle směrnice EU 91/157 EWG.

Bezpečnostní pokyny pro péči a údržbu

• Před čištěním a údržbou zařízení, výměnou dílů nebo přestavením na jinou funkci je třeba zařízení vypnout a vytáhnout klíč ze zapalování.
• Při pracích prováděných na elektrickém zařízení je třeba odpojit akumulátor.
• Zařízení nesmíte čistit proudem vody z hadice ani vodním vysokotlakým paprskem (nebezpečí zkratů či jiných škod).
• Údržbu smí provádět jen příslušný servis nebo odborníci v této oblasti, kteří jsou seznámeni se všemi příslušnými bezpečnostními předpisy.
• Dodržujte bezpečnostní kontrolu podle místně platných předpisů pro mobilní průmyslově využívané přístroje. – Práce na zařízení provádějte vždy ve vhodných rukavicích.

Bezpečnostní zařízení

Kryt přístroje

Přístroj je vybaven kontaktním spínačem krytu, který vypne motor, jakmile se kryt přístroje otevře.

⚠NEBEZPEČÍ

Nebezpečí zranění v důsledku vadného kontaktního spínače krytu!

Pokud se motor při otevření krytu přístroje nevypne, je kontaktní spínač krytu vadný. Vypněte přístroj a nechte jej opravit.

Hlavní vypínač

→ V nebezpečných situacích nebo pro rychlé vypnutí přístroje přepněte hlavní vypínač do polohy „0/OFF“. → Pro ochranu před neúmyslným uvedením do provozu otočte hlavní vypínač do polohy „0/OFF“ a klíček vyjměte.

Ovládací a funkční prvky

1 Šroub pro upevnění posuvného ramene (2 x) 2 Prachový filtr 3 Nádoba na nametené nečistoty 4 Zadní těsnící lišta (u nádoby na nametené nečistoty) 5 Nabíječka (pouze KM 75/40 W Bp Pack) 6 Baterie (pouze KM 75/40 W Bp Pack) 7 Hnací kola 8 Postranní těsnicí lišta 9 Zametací válec 10 Přední těsnicí lišta 11 Klapka na hrubé nečistoty 12 Vodící kladka s brzdou 13 Upevnění postranní metly 14 Postranní metla 15 Uzávěr kapoty 16 Kryt přístroje 17 Zástrčka pro nabíjení baterií (pouze KM 75/40 W Bp) 18 Posuvné rameno 19 Páka pro jízdu vpřed 20 Páka ke zvedání a spouštění klapky na hrubé nečistoty

Ovládací panel

1 Hlavní spínač 2 Páka ke spouštění a zvedání postranní metly 3 Uzavírací šroub krytu prachového filtru 4 Uzavírací rameno nádoby na nametené nečistoty 5 Očišťování pro prachový filtr 6 Mokrý / suchý ventil

Hlavní spínač

0/OFF Vypněte motor

1 Zapněte motor A Vytáhněte klíč B Ukazatel poruch C Zobrazení baterie

Vytáhněte klíč

→ Klíč hlavního vypínače otočte až za polohu "0" a vytáhněte ho.

Otevření kapoty zařízení

Upozornění

Kapota zařízení se odemyká klíčem hlavního vypínače.

→ Klíč hlavního vypínače zasuňte do uzávěru kapoty a otočte jím o 90° ve směru hodinových ručiček. → Uzávěr kapoty vytáhněte u klíče. → Otevřete kapotu zařízení.

Uzavření kapoty zařízení

→ Uzavřete kapotu zařízení, zámek kapoty zapadá samočinně.

Před uvedením do provozu

Pokyny pro vykládku

⚠ NEBEZPEČÍ

Nebezpečí poranění, nebezpečí poškození!

Dbejte na hmotnost přístroje při přepravě!

Vlastní hmotnost (přepravní hmotnost)

KM 75/40 W Bp 79 kg
KM 75/40 W Bp Pack 125 kg
Povolená celková hmotnost
KM 75/40 W Bp 205 kg
KM 75/40 W Bp Pack 205 kg

Vykládka

→ Odstraňte karton. → Odstraňte dřevěné kolíky sloužící k aretaci koleček a zařízení ručně zvedněte z palety. → Pøolte parkovací brzdu.

Namontujte posuvné rameno

→ Povolte šrouby. → Nastavte posuvné rameno rovně. → Dotáhněte šrouby.

Montáž postranní metly

Upozornění: Před sklopením zařízení vyjměte nádobu na nametené nečistoty a posuvné rameno vykloňte dopředu. Zařízení neodstavujte na posuvném rameni. → Postranní metlu nasadte na unašeč a řádně utáhněte.

Baterie

Bezpečnostní pokyny baterie

Při manipulaci s bateriemi bezpodmínečně dbejte na tyto výstrahy:

	Dodržujte pokyny uvedené na baterii, v návodu k použití a v návodu k obsluze vozidla.
	Noste chránič očí!
	Chraňte děti před kyselinou a bateriemi!
	Nebezpečí exploze!
	Zákaz ohně, jisker, otevřeného světla a kouření!
	Nebezpečí poleptání!
	První pomoc!
	Výstražné zařizení!
	Likvidace odpadu!
	Baterii neodhazujte do kontejneru na odpadky!

⚠️Nebezpečí

Nebezpečí exploze! Na baterie, tj. na koncové póly ani na spojnici buněk nepokládejte nástroje ani nic podobného.

⚠️Nebezpečí

Nebezpečí úrazu! Rány nesmějí nikdy přijít do styku s olovem. Po práci na bateriích si vždy očistěte ruce.

⚠NEBEZPEČÍ

Nebezpečí požáru a exploze!

• Kouření a používání otevřeného ohně jsou zakázány. – Prostory, v nichž se nabíjejí baterie, musejí být dobře větrány, protože při nabíjení vzniká vysoce výbušný plyn.

⚠️Nebezpečí

Nebezpečí poleptání!

• Kyselinu vystříklou do oka nebo na pokožku vymyjte případně opláchněte velkým množstvím čisté vody.
• Potom bezodkladně vyhledejte lékaře.
• Potřísněné oblečení vymyjte vodou.

Doporučené baterie

	Objednací č.	Objem Průtok vzdu-chu
60 Ah, Bezúdrž-bové	6.654-226.0*	1,65** 0,66***

* v přístroji je potřeba 2 baterií

** m³

*** v m³/h

Max. rozměry baterie

Délka	Šířka	Výška
267 mm	177 mm	190 mm

	Objednací č.
Nabíječka	6.654-225.0

Vložení a zapojení baterií

U varianty KM 75/40 Bp Pack jsou baterie a nabíječka již vestavěné.

→ Otevřete kapotu zařízení. → Baterie postavte na držák baterie. → Baterie zajistěte přídržnou páskou.

→ Připojte akumulátorovou svorku pólu (červený kabel) na kladný pól (+) → Připojovací vedení přišroubujte k bateriím. → Akumulátorovou svorku pólu připojte na záporný pól (-).

Upozornění: Zkontrolujte, zda jsou póly baterie a svorky pólu dostatečně chráněny tukem na ochranu pólů.

Používejte pouze baterie se zakrytím pólu.

Zakrytí pólu v případě ztráty vyměňte.

UPOZORNĚNÍ

Před zapnutím přístroje baterie nabijte.

Nabití baterií

⚠Pozor

Nebezpečí poranění Nabíječku můžete provozovat jen tehdy, když síťový kabel není poškozen. Poškozený síťový kabel neprodleně nechte vyměnit výrobce, zákaznickou službu nebo odborníka.

⚠NEBEZPEČÍ

Nebezpečí zásahu elektrickým proudem. Dbejte na elektrickou síť a jištění. Nabíječku lze používat pouze v suchých prostorách s dostatečným větráním.

Upozornění: Doba nabíjení vybitého akumulátoru je asi 12 hodin.

⚠Pozor

Nebezpečí poranění Dbejte na bezpečnostní předpisy při zacházení s bateriemi. Dodržujte návod k použití výrobce nabíječky.

Nabíjení - KM 75/40 W Bp Pack

Pozor: Baterie je možné nabíjet pouze při pokojové teplotě!

Upozornění: Přístroj je sériově vybaven bezúdržbovými bateriemi.

→ Otevřete kryt přístroje.

→ Zapojte síťovou zástrčku nabíječky do zásuvky.

Upozornění: Nabíječka je ovládána elektronicky a sama ukončí nabíjení. Všechny funkce přístroje se při nabíjení automaticky přeruší.

Indikátor stavu baterie ukazuje při zapojené síťové zástrčce postup nabíjení:

Baterie se nabíjejí bliká zeleně
Baterie jsou nabité svítí zeleně
Porucha nabíječky	svítí červeně
Vyskytla se chyba n z ta-bulky chyb	bliká červeněn-krát s pauzou

Tabulka chyb:

1 Baterie není připojena

2 Baterie přepólovaná

3 Baterie hluboce vybitá

4 Probélém s charakteristikou nabíjení

5 Sítový zdroj je příliš horký

6 Hardwarová chyba

7 Chyba komunikace (režim síťového zdroje)

Pro zajištění dlouhé životnosti baterie by měla být baterie vždy plně nabitá.

Nabíjení - KM 75/40 W Bp

→ Otevřete kapotu zařízení. → Nabíjecí kabel nabíječky zastrčte do zdířky zametacího stroje. → Zastrčte síťovou zástrčku nabíječky a nabíječku zapněte.

Po nabíjení

■ KM 75/40 W Bp Pack

→ Vyjměte síťový kabel ze zásuvky. → Přívodní síťové vedení oviňte kolem kabelového držáku nabíječky. → Zavřete kapotu zařízení. → Nabíječku vypněte a odpojte od sítě. → Vytáhněte nabíjecí kabel na přístroji. → Zavřete kapotu zařízení.

■ KM 75/40 W Bp

→ Otevřete kapotu zařízení. → Odpojte akumulátorovou svorku od záporného pólu (-). → Připojovací vedení odšroubujte od baterie. → Odpojte akumulátorovou svorku od kladného pólu (+). → Povolte přídržný pás. → Vyjměte baterii. → Opotřebované akumulátory zlikvidujte dle platných předpisů.

Uvedení do provozu

Obecná upozornění

⚠NEBEZPEČÍ

Nebezpečí úrazu! Před vyjmutím nádoby na nametené nečistoty zařízení vypněte.

Upozornění: Zařízení provozujte jen se zavřenou kapotou.

→ Zametací stroj odstavte na rovné ploše. → Vypněte motor. → Aretujte brzdu.

Zkušební a údržbové práce

→ Zkontrolujte stav nabití baterií. → Zkontrolujte postranní metlu. → Zkontrolujte zametací válec. → Očistěte prachový filtr. → Vyprázdněte nádobu na nametené nečistoty.

Upozornění: Popis viz kapitola Péče a údržba.

Provoz

⚠Pozor!

Delší zacházení s přístrojem může vést k vibrací podmíněným poruchám prokrvení rukou.

Obecně platná doba užívání nemůže být stanovena, protože závisí na více faktorech.

- Sklony ke špatnému průtoku krve (čas-to studené prsty, brnění prstů).

– Nízká teplota okolí. Noste teplé rukavice k ochraně rukou.

- Pevné uchopení zabraňuje průtoku krve.

– Nepřerušovaný provoz je horší než provoz přerušovaný pauzami.

Při pravidelném, dlouhodobém používání přístroje a při opětovném objevení se odpovídajících příznaků (například brnění prstů, studené prsty) doporučujeme lékařské vyšetření.

Startování zařízení

→ Povolte parkovací brzdu. Spusťte motor. → Hlavní vypínač otočte do polohy "1". Upozornění: Zametací válec a postranní metla se otáčejí.

Pojíždění přístroje

Jízda vpřed

→ Zatáhněte za páku pro jízdu vpřed. Upozornění: Rychlost jízdy lze spojitě regulovat v závislosti na poloze páky pro jízdu vpřed.

Chod naprázdno

→ Uvolněte páku pro jízdu vpřed. Zařízení zůstane stát.

Přejíždění překážek

Přejíždění pevných překážek do rozměru 30 mm:

→ Nadzvedněte klapku na hrubé nečistoty. → Přejíždějte pomalu a opatrně jízdou vpřed.

Přejíždění pevných překážek větších než 30 mm:

→ Překážky lze přejíždět jen s pomocí vhodné rampy.

Zametací provoz

⚠️Nebezpečí

Nebezpečí úrazu! Při otevřené klapce na hrubé nečistoty může zametací válec metat dopředu kameny nebo štěrk. Dbejte na to, aby nedošlo k ohrožení osob, zvířat nebo předmětů.

UPOZORNĚNÍ

Nemette balicí pásky, dráty nebo podobné, může to vést k poškození zametací mechaniky.

Upozornění: Pro dosažení optimálního čisticího výsledku by měla být rychlost jízdy přizpůsobena podmínkám.

Zametejte s nadzvednutou klapkou na hrubé nečistoty

Upozornění: Mají-li být zameteny větší kusy až do výšky 50 mm, např. krabičky od cigaret, musí se klapka na hrubé nečistoty krátce zvednout.

Zvednout klapku na hrubé nečistoty:

→ Zatáhněte za páku ke zvednutí klapky na hrubé nečistoty. Spustit klapku na hrubé nečistoty: → Uvolněte páku ke zvednutí klapky na hrubé nečistoty.

Upozornění: Optimálního výsledku čištění docílíme pouze s úplně spuštěnou klapkou na hrubé nečistoty.

Zametání s postranní metlou

→ Posuňte páku za účelem spuštění postranní metly dopředu. Postranní metla se spustí.

Zametání suché podlahy

Upozornění: Při provozu by měla být nádoba na nametený materiál v pravidelných intervalech vyprazdňována.

Upozornění: Při provozu by měl být prachový filtr v pravidelných intervalech očišťován.

→ Zavřete mokrý / suchý ventil.

Zametání vlhké nebo mokré podlahy

→ Otevřete mokrý / suchý ventil.

Upozornění: Tak je filtr chráněn před vlhkostí.

Zobrazení baterie

Zobrazení baterie ukazujte během provozu stav nabití baterií:

plně nabitá	svítí zeleně
30% zbytková kapacita	svítí žlutě
10% zbytková kapacita	bliká červeně
Ochrana před úplným vybitím, přístroj se vypne	svítí rudě

Indikace poruch

Indikace poruchy signalizuje, zda nemá přístroj poruchu:

Porucha ovládání moto-ru

bliká červeně

Očištění prachového filtru

→ Držadlo čištění filtru několikrát vytáhněte a zasuňte.

Vyprázdnění nádoby na nametené nečistoty

⚠NEBEZPEČÍ

Nebezpečí úrazu! Před vyjmutím nádoby na nametené nečistoty zařízení vypněte.

Upozornění: Při vyprazdňování nádoby na nametené nečistoty dbejte na to, aby se nepoškodila těsnicí lišta.

Upozornění: Maximální povolené zatížení nádoby na nametené nečistoty činí 40 kg.

→ Očistěte prachový filtr.

→ Přitáhněte uzavírací třmen nádoby na nametené nečistoty nahoru.

→ Vytáhněte nádobu na nametené nečistoty.

→ Vyprázdněte nádobu na nametené nečistoty.

→ Zatlačte uzavírací třmen nádoby na nametené nečistoty dolů.

Vypnutí zařízení

Vypněte motor.

→ Hlavní vypínač otočte do polohy "0".

→ Zvedněte postranní metlu. → Aretujte brzdu. → Klíč hlavního vypínače otočte až za polohu "0" a vytáhněte ho.

Přeprava

⚠ NEBEZPEČÍ

Nebezpečí úrazu a nebezpečí poškození! Dbejte na hmotnost přístroje při přepravě.

→ Vypněte motor. → Klíč hlavního vypínače otočte až za polohu "0" a vytáhněte ho. → Aretujte brzdu. → Kolečka přístroje zajistěte klíny. → Přístroj zajistěte popruhy nebo lany. → Při přepravě v dopravních prostředcích zajistěte zařízení proti skluzu a překlopení podle platných předpisů.

1 Oblast upevnění nad posuvným rámem 2 Oblast upevnění pod kapotou zařízení Upozornění: Respektujte označení pro oblasti upevnění na základním rámu (symboly řetězu).

Upozornění: Bovdenová nebo tažná lanka nepřehýbejte.

Ukládání

⚠ NEBEZPEČÍ

Nebezpečí úrazu a nebezpečí poškození! Dbejte na hmotnost přístroje při jeho uskladnění.

Odstavení

Když přístroj není delší čas používán, dbejte prosím na toto:

→ Zametací stroj odstavte na rovné ploše. → Vypněte motor. → Klíč hlavního vypínače otočte až za polohu "0" a vytáhněte ho. → Aretujte brzdu. → Zametací stroj zajistěte proti posunu. → Zametací válec nadzvedněte. Přitom zaaretujte obě nastavovací páčky v nejvyšším otvoru. → Zvedněte postranní metlu. → Zametací stroj očistěte zevnitř i zvenku. → Přístroj odstavte na chráněném a suchém místě. → Odpojte baterie. → Baterie nabijte a totéž proveďte znovu za ca. 2 měsíce.

Ošetřování a údržba

Obecná upozornění

– Údržbu smí provádět jen příslušný servis nebo odborníci v této oblasti, kteří jsou seznámeni se všemi příslušnými bezpečnostními předpisy. - Zařízení používaná na různých místech ke komerčním účelům podléhají bezpečnostní kontrole podle VDE 0701.

Čištění

UPOZORNĚNÍ

Nebezpečí poškození! Zařízení nesmíte čistit proudem vody z hadice ani vodním vysokotlakým paprskem (nebezpečí zkratů či jiných škod).

POZOR

Před čištěním vytáhněte síťovou zástrčku nabíječky ze zásuvky.

Před čištěním odpojte kladný pól baterie.

Vnitřní čištění přístroje

⚠️Nebezpečí

Nebezpečí úrazu! Noste protiprachovou masku a ochranné brýle.

→ Otevřete kapotu zařízení. → Přístroj čistěte hadříkem. → Přístroj vysajte nasucho. → Zavřete kapotu zařízení.

Vnější čištění přístroje

→ Přístroj otřete vlhkým, v nepříliš silném pracím roztoku namočeným hadříkem.

Upozornění: Nepoužívejte agresivní čisticí prostředky.

Intervaly údržby

Údržba prováděná zákazníkem

Denní údržba:

→ Kartáčové válce a boční koště zkontrolujte ohledně opotřebení a navinuté pásky. → Zkontrolujte funkci všech obslužných prvků. → Zkontrolujte funkci všech kontrolek. Týdenní údržba: → Zkontrolujte napětí, opotřebení a funkci pohonného řemenu. → Zkontrolujte, zda jdou bowdenová lanka a pohyblivé části zlehka. → Zkontrolujte nastavení a opotřebení těsnících lišt v oblasti metení. → Zkontrolujte sběrný prostor zametacího válce. → Vyčistěte prachový filtr.

Upozornění: Popis viz kapitola Údržbářské práce.

Upozornění: Všechny servisní a údržbářské práce při údržbě prováděné zákazníkem musí vykonávat kvalifikovaný odborník. V případě potřeby můžete kdykoliv přizvat specializovaného obchodníka firmy Kärcher.

Údržba prováděná zákaznickou službou

Údržba po prvním měsíci nebo 5 provozních hodinách:

→ Proveďte prvotní prohlídku.

Údržba každých 50 provozních hodin

Údržba každých 100 provozních hodin nebo půlročně

Údržba každých 300 provozních hodin

Údržba každých 500 provozních hodin nebo ročně

Upozornění: Aby byly zachovány záruční nároky, je třeba, aby během záruční lhůty prováděla veškeré servisní a údržbové práce oprávněná zákaznická služba firmy Kärcher a to v souladu se schématem údržby.

Údržba

Příprava:

→ Zametací stroj odstavte na rovné ploše. → Klíč hlavního vypínače otočte až za polohu "0" a vytáhněte ho. → Aretujte brzdu.

Obecné bezpečnostní pokyny

⚠ NEBEZPEČÍ

Nebezpečí úrazu!

Motor vyžaduje po vypnutí doběh v trvání asi 3–4 vteřin. Během tohoto intervalu se držte v dostatečné vzdálenosti od prostoru pohonu.

⚠ VAROVÁNÍ

Před údržbovými a opravárenskými pracemi je třeba nechat zařízení dostatečně vychladnout.

Nedotýkejte se horkých dílů, jakými je hnací motor.

POZOR

Před provedením údržby vytáhněte síťovou zástrčku nabíječky ze zásuvky.

Před provedením údržby odpojte kladný pól baterie.

POZOR

Před naklopením zařízení vyjměte baterie a násypku a otočte táhlo vpřed. Neodstavujte zařízení na posuvné madlo.

Před čištěním a údržbou zařízení a výměnou jednotlivých dílů je třeba zařízení vypnout.

Nastavení bovdenového lanka pohonu pojezdu

Seřízení je nutné, když při jízdě do kopce začne být hnací síla zařízení nedostatečná.

→ Otevřete kapotu zařízení. → Uvolněte kontramatici. → Změňte nastavení stavěcího šroubu. → Utáhněte kontramatici.

Kontrola zametacího válce

→ Aretujte brzdu. → Odstraňte nádobu na nametené nečistoty. → Z kartáčového válce sejměte pásky nebo provazy.

Výměna kartáčového válce

Výměna je nutná, když se výsledky zametání v důsledku opotřebení žíní viditelně zhoršují.

POZOR

Před sklopením zařízení vyjměte baterie.

Neodstavujte zařízení na posuvné madlo.

→ Aretujte brzdu. → Vyjměte nádobu na nametené nečistoty. → Vyjměte baterie. → Zařízení nakloňte dozadu.

→ Nadzvedněte klapku na hrubé nečistoty, nasaďte ložiskovou pánev a překlopte zametací válec dopředu. → Vyjměte zametací válec. → Nasaďte nový zametací válec na hnací čep (vlevo). → Na protilehlé straně zaaretujte ložiskovou pánev do otvoru kyvné páky zametacího válce.

UPOZORNĚNÍ

Nebezpečí poškození! Dbejte na to, aby se v otvoru kyvné páky zametacího válce nezachytily žíně.

Upozornění: Po montáži nového zametacího válce musí být sběrný prostor nově nastaven.

Kontrola a nastavení sběrného prostoru zametacího válce

→ Zametací stroj vpředu nadzvedněte a najedťe na rovnou a hladkou podlahu, která je viditelně pokrytá prachem nebo křídou. → Aretujte brzdu. → Nechte zametací válec otáčet se cca 15-30 vteřin. → Zametací stroj vpředu nadzvedněte a zajedťe ke straně.

Tvar sběrného prostoru představuje rovnoměrný čtyřúhelník o šířce 30-40 mm.

Nastavitelný rozsah (-) 1...10 (+)
Minimální sběrný prostor 1
Maximální sběrný prostor 10
Nový zametací válec	1...3

Nastavte sběrný prostor:

→ Otevřete kapotu zařízení. → Upravte polohu levé a pravé stavěcí páčky a zaaretujte je do téhož otvoru.

• Nastavovací páčky zaaretujte do níže ležícího otvoru (+): sběrný prostor se zvětšuje – Nastavovací páčky zaaretujte do výše ležícího otvoru (-): sběrný prostor se zmenšuje → Zkontrolujte zametací zrcátko.

Výměna bočního koštěte

Výměna je nutná, když se výsledky zametání v důsledku opotřebení žíní viditelně zhoršují.

Upozornění: Před sklopením zařízení vyjměte nádobu na nametené nečistoty a posuvné rameno vykloňte dopředu. Zařízení neodstavujte na posuvném rameni.

→ Vyšroubujte 3 šrouby na dolní straně postranní metly. → Odejměte postranní kartáče. → Novou postranní metlu nasaďte na unašeč a řádně utáhněte.

Nastavte spouštění postranní metly.

Změna seřízení je nutná, když se výsledky zametání v důsledku opotřebení žíní viditelně zhoršují.

→ Otevřete kapotu zařízení. → Povolte křídlové matice.

→ Změňte nastavení stavěcího šroubu. → Utáhněte křídlové matice.

Nastavení zvedání klapky na hrubé nečistoty

• Změna seřízení je nutná, když se již klapka na hrubé nečistoty nedá zvednout dostatečně daleko. – Když se zhoršuje výsledek zametání např. v důsledku opotřebení čelní chlopně, je třeba trochu popustit bowdenové lanko.

→ Otevřete kapotu zařízení. → Uvolněte kontramatici. → Změňte nastavení stavěcího šroubu. → Utáhněte kontramatici.

Nastavení / výměna těsnicích lišť

Upozornění: Před sklopením zařízení vyjměte nádobu na nametené nečistoty a posuvné rameno vykloňte dopředu. Zařízení neodstavujte na posuvném rameni.

■ Přední těsnicí lišta → Povolte upevnění těsnicí lišty. → Nastavte nebo vyměňte těsnicí lištu.

→ Vzdálenost těsnicí lišty od země nastavte tak, aby se při doběhu v intervalu 0-10 mm přemístila dozadu. → Těsnicí lištu narovnejte. → Přitáhněte upevnění těsnicí lišty. ■ Zadní těsnící lišta → Odstraňte nádobu na nametené nečistoty. → Povolte upevnění těsnicí lišty. → Nastavte nebo vyměňte těsnicí lištu. → Vzdálenost těsnicí lišty od země nastavte tak, aby se při doběhu v intervalu 0-10 mm přemístila dozadu. → Přitáhněte upevnění těsnicí lišty. ■ Postranní těsnící lišty → Povolte upevnění těsnicí lišty. → Nastavte nebo vyměňte těsnicí lištu. → Dolů vsuňte podložku o síle maximálně 2 mm, kterou se nastaví vzdálenost od země. → Těsnicí lištu narovnejte. → Přitáhněte upevnění těsnicí lišty.

Výměna prachového filtru ⚠VAROVÁNÍ

Před zahájením výměny prachového filtru vyprázdněte nádobu na nametené nečistoty. Během prací na filtračním zařízení noste

protiprašný respirátor. Dodržujte bezpečnostní předpisy o zacházení s jemným prachem.

UPOZORNĚNÍ

Nebezpečí poškození!

→ Prachový filtr nemyjte. → Aretujte brzdu. → Očistěte prachový filtr.

→ Povolte uzavírací šroub víka prachového filtru otáčením proti směru pohybu hodinových ručiček. → Zvedněte víko prachového filtru. → Vyměňte prachový filtr. Dbejte na správnou polohu prachového filtru (viz ilustraci). → Uzavírací šroub zašroubujte nadoraz.

UPOZORNĚNÍ

Jestliže nebude uzavírací šroub zašroubován až nadoraz, může dojít k poškození.

Upozornění: Při montáži nového filtru dohlížejte na to, aby lamely zůstaly nepoškozené.

Výměna pojistky/relé

■ KM 75/40 W Bp

4 Zásuvka pro nabíjení baterií

→ Otevřete kryt přístroje. → Vyměňte vadnou pojistku nebo relé. ■ KM 75/40 W Bp Pack

Pojistka je umístěna na bateriové pólové svorce.

Příslušenství

Postranní metla měkká 6.905-626.0

Na jemný prach na vnitřních plochách, odolná vůči vlhkosti.

Zametací válec, měkký 6.906-886.0

S přírodními štětinami: zvláště vhodnými k zametání jemného prachu na hladkých podlahách ve vnitřních prostorách. Není odolný vůči vlhku a nehodí se k použití na abrazivní povrchy!

Zametací válec, tvrdý

6.906-885.0

K odstranění přilnavých nečistot ve vnějším prostoru, odolná vůči vlhkosti.

Zametací válec, antista-tický	6.906-950.0
K použití u povrchů jako jsou koberce nebo umělý trávník, které se nabíjí static-kou energií
Jednotka na zametání koberců	2.641-571.0
Zahrnuje: sítko na fuflíky, antistatický za-metací válec, trojitou vodicí kladku

EU prohlášení o shodě

Tímto prohlašujeme, že níže označené stroje odpovídají jejich základní koncepcí a konstrukčním provedením, stejně jako námi do provozu uvedenými konkrétními provedeními, příslušným zásadním požadavkům o bezpečností a ochraně zdraví směrnic EU. Při jakýchkoli na stroji provedených změnách, které nebyly námi odsouhlaseny, pozbývá toto prohlášení svou platnost.

Výrobek: zametací stroj s odsávacím zařízením

Typ: 1.049-xxx

Příslušné směrnice EU:

Použité harmonizační normy

EN 55012: 2007 + A1: 2009

EN 60335-1

EN 60335-2-72

EN 61000-6-2: 2005

EN 62233: 2008

EN IEC 63000: 2018

Použité národní normy

---

Použitý postup posuzování shody:

2000/14/ES: Příloha V

Hladinu akustického dB(A)

Naměřenou: 86

Garantovanou: 88

Níže podepsaní jednají z pověření a se zplnomocněním představenstva společnosti.

Zplnomocněná osoba pro sestavení dokumentace:

S. Reiser

Alfred Kärcher SE & Co. KG

Porucha Odstranění
Přístroj nelze nastartovat	Kontaktní spínač krytu vypnul přístroj. Zavirání krytu přístroje
	Nabíjení baterií
	Zkontrolujte pojistku proti přetížení
	Informujte zákaznickou službu firmy Kärcher
Motor běží, ale zařízení nejede	Nastavení bovdenového lanka pohonu pojezdu
	Kontrola klinového řemene
	Informujte zákaznickou službu firmy Kärcher
Při jízdě do kopce se zařízení za-staví	Jed'te po cestě s nižším stoupáním
	Zkontrolujte pojistku proti přetížení
	Nastavení bovdenového lanka pohonu pojezdu
	Kontrola klinového řemene
	Informujte zákaznickou službu firmy Kärcher
Zametací válec stojí, ukazatel po-ruch svítí červeně	Otočte hlavní vypínač do polohy "OFF" a prohlédněte kartáč, zda v něm není zaklíněn nějaký před-mět. Případně zmenšete najížděné stoupání. Znovu zapněte hlavní vypínač. Po čtyřnásobném opa-kování tohoto procesu provede řídící jednotka nucenou dvouminutovou přestávku k ochlazení. Po tuto dobu nelze zařízení nastartovat.
Přístroj nezametá pořádně	Zkontrolujte opotřebení kartáčového válce a bočních košťat, případně vyměňte
	Kontrola klapky na hrubé nečistoty
	Popuštění bovdenového lanka klapky na hrubé nečistoty (stavěcí šroub)
	Zkontrolujte napnutí a funkčnost řemene, v případě potřeby ho vyměňte
	Nastavení sběrného prostoru
	Výměna zametacího válce
	Informujte zákaznickou službu firmy Kärcher
Přístroj práší	Kontrola klapky na hrubé nečistoty
	Popuštění bovdenového lanka klapky na hrubé nečistoty (stavěcí šroub)
	Zkontrolujte, očistěte nebo vyměňte prachový filtrPrachový filtr nemyjte.
	Vyprázdněte nádobu na nametené nečistoty
	Výměna těsnění nádoby na nametené nečistoty
	Kontrola těsnění na prachovém filtru
	Zkontrolujte, zda nejsou opotřebené těsnící lišty, v případě nutnosti je nastavte nebo vyměňte.
Špatné zametání na okrajích	Nastavení spouštění postranní metly
	Vyměňte boční košťata
	Spuštění postranní metly
	Kontrola hnacího řemene postranní metly
	Informujte zákaznickou službu firmy Kärcher
Zvedání postranní metly nefunguje	Kontrola bowdenového lanka zvedacího mechanismu postranní metly
	Informujte zákaznickou službu firmy Kärcher
Nový zametací válec se lehce do-týká nádoby na nametené nečisto-ty	Opravte nastavení sběrného prostoru; přitom zaaretujte obě stavěcí páčky do aktuálně výše ležící-ho otvoru (1...3)

Technické údaje

		KM 75/40 W Bp KM 75/40 W Bp Pack
Údaje o zařízení
Délka x šířka x výška (posuvné rameno vyklopeno)	mm	1430 x 750 x 1190	1430 x 750 x 1190
Délka x šířka x výška (posuvné rameno zaklopeno)	mm	1160 x 750 x 930	1160 x 750 x 930
Hmotnost (bez baterií) kg 79 79
Hmotnost (s bateriemí) kg 125 125
Povolená celková hmotnost kg 205 205
Rychlost jízdy a zametání km/h 4,5 4,5
Stoupání (max.) % 12 12
Průměr kartáčových válců	mm	265	265
Průměr bočních koštát	mm	410	410
Plošný výkon max.	m3/h	3400	3400
Pracovní šířka bez postranní metly	mm	550	550
Pracovní šířka s postranní metlou	mm	750	750
Objem nádoby na nametené nečistoty	l	40	40
Druh krytí chráněný proti kapající vodě	--	IPX 3	IPX 3
Motor
Typ	--	Stejnosměrný elektromotor s trvalým magne-temSměr otáčení vpravo
Napětí	V	24	24
Jmenovitý proud	A	22 22
Jmenovitý výkon	W	400	400
Otáčky	1/min	2750	2750
Ochrana	--	IP 20	IP 20
Baterie
Typ	--	-- 2x 12 V GiV
Kapacita	Ah	-- 60 (5h)
Hmotnost	kg -- 23
Nabíjení při plně vybité baterii	h	--	12
Délka provozu po více nabitích	h	-- ca. 1,5-2
Nabiječka
Napětí sítě	V~	--	230
Výstupní napětí	V	--	24
Nabíjecí proud	A	-- 10
Frekvence sítě	Hz	--	50/60
Elektrické jištění
Centrální	A	50 50
Pojistka řízení	A	2	--
Ochrana proti úplnému vybití	--	přes relé	přes relé
Nabiječka		---	T4A / 250 V AC
Filtrace a sání
Filtrační plochý sáček filtr na jemný prach	m2	1,8 1,8
Kategorie použití filtr pro prachy neohrožující zdraví	--	L	L
Jmenovitý podtlak sací systém	mbar	5	5
Jmenovitý objemový proud sací systém	l/s	45 45
Podmínky prostředí
Provozní teplota	°C	-5 až +40	-5 až +40
Teplota při dobíjení		---	Pokojová teplota
Vzdušná vlhkost, ne orosené	%	0 - 90	0 - 90
Zjištěné hodnoty dle EN 60335-2-72
Hladina akustického tlaku LpA	dB(A)	71 71
Kolísavost KpA	dB(A)	3	3
Hladina akustického výkonu LwA + Kolísavost KwA	dB(A)	88 88
Kolísavost KwA		2	2
Hodnota vibrace ruka-paže	m/s2	3,7 3,7
Kolísavost K	m/s2	0,2 0,2

Technické změny jsou vyhrazeny.

Bezpečnostní pokyny k obsluze

Bezpečnostní pokyny k jízdě

⚠️Nebezpečí

Nebezpečí poranění!

Bezpečnostní pokyny k ošetřování a údržbě

Bezpečnostní pokyny pro baterie

	Objedná-vacie číslo	Objem Prúdvzdu-chu
60 Ah, Nevyža-duje údržbu	6.654-226.0*	1,65** 0,66***

Dížka	Šírka	Výška
267 mm	177 mm	190 mm

→ Svorku pólu (červený kabel) připojte na plusový pól (+). → K bateriím přišroubujte připojovací vedení. → Svorku pólu připojte na mínusový pól (-).

Nebezpečí poranění! Při manipulaci s bateriemi dodržujte bezpečnostní předpisy. Dodržujte návod k použití výrobce nabíječky.

→ Zasuňte síťovou zástrčku nabíječky do zásuvky.

Práce kontroly a údržby

→ Zkontrolujte stav nabití baterií. → Zkontrolujte boční metlu. → Zkontrolujte zametací válec. → Vyčistěte prachový filtr. → Vyprázdněte nádobu na smetí.

Upozornění: Popis najdete v kapitole Péče a údržba.

Provoz

⚠️Nebezpečí

→ Nadzvedněte klapku hrubých nečistot.

→ Pomalu a opatrně jeďte dopředu.

Nadzvedněte klapku hrubých nečistot:

→ Potáhněte páku pro zvednutí klapky hrubých nečistot.

Zametání suché podlahy

Porucha v riadení moto-ra

bliká načerveno

Vyčištění prachového filtru

→ Hlavní vypínač otočte do polohy „0“.

→ Zvedněte boční kartáč. → Zatáhněte ruční parkovací brzdu. → Klíček hlavního vypínače otočte do polohy „0“ a vytáhněte.

Přeprava

⚠NEBEZPEČÍ

Nebezpečí zranění a poškození! Při přepravě zařízení zohledněte jeho hmotnost.

Nebezpečí zranění a poškození! Při skladování zařízení zohledněte jeho hmotnost.

Odstavení

Péče a údržba

Všeobecné pokyny

Před čisticími pracemi vytáhněte zástrčku nabíječky ze zásuvky.

Údržba prováděná zákazníkem

Denní údržba:

→ Zkontrolujte napětí, opotřebení a funkci hnacích řemenů. → Zkontrolujte lehký chod bovdenů a pohyblivých částí. → Zkontrolujte nastavení a opotřebení těsnicích lišt v zametacím prostoru. → Zkontrolujte pracovní plochu zametacího válce. → Vyčistěte prachový filtr.

Údržba prováděná servisem zákazníka

Všeobecné bezpečnostní pokyny

⚠NEBEZPEČÍ

Nebezpečí poranění!

Motor potřebuje po odstavení doběh cca 3

Před údržbovými pracemi vytáhněte zástrčku nabíječky ze zásuvky.

Před údržbovými pracemi odpojte kladný pól baterie.

POZOR

Před vyklopením přístroje vyberte baterie a nádobu na nečistoty a posuvné držadlo otočte dopředu. Přístroj neukládejte na posuvné držadlo.

Před čištěním, údržbou zařízení a výměnou dílů je nutné zařízení vypnout.

Nastavení lanka bowdenu pohonu pojízdného ústrojí

Výměna prachového filtru

⚠VÝSTRAHA

Před zahájením výměny prachového filtru vyprázdněte nádobu na nečistoty. Při práci na filtračním zařízení noste protiprachovou masku. Dodržujte bezpečnostní předpisy o manipulaci s jemným prachem.

UPOZORNĚNÍ

→ Nevymývejte prachový filtr. → Zatáhněte ruční parkovací brzdu. → Vyčistěte prachový filtr.

Zametací válec, měkký 6.906-886.0

Zametací válec, tvrdý 6.906-885.0

Na odstraňovanie pevne prilipnutých nečistôt vo vonkajšom priestore, odolný voči vlhkosti.

Zametací valec, antista-tický

6.906-950.0

Obsahuje: Sito na chlpy, antistatický za-metací valec, 3 násobné vodiace koliesko

Výrobek: Zametací vysavač

Typ: 1.049-xxx

Úroveň akustického výkonu dB(A)

Nameraná: 86

Zaručovaná: 88

Podložite mu klíny pod kola.
