NÁVOD K OBSLUZE GBG 6 Professional BOSCH

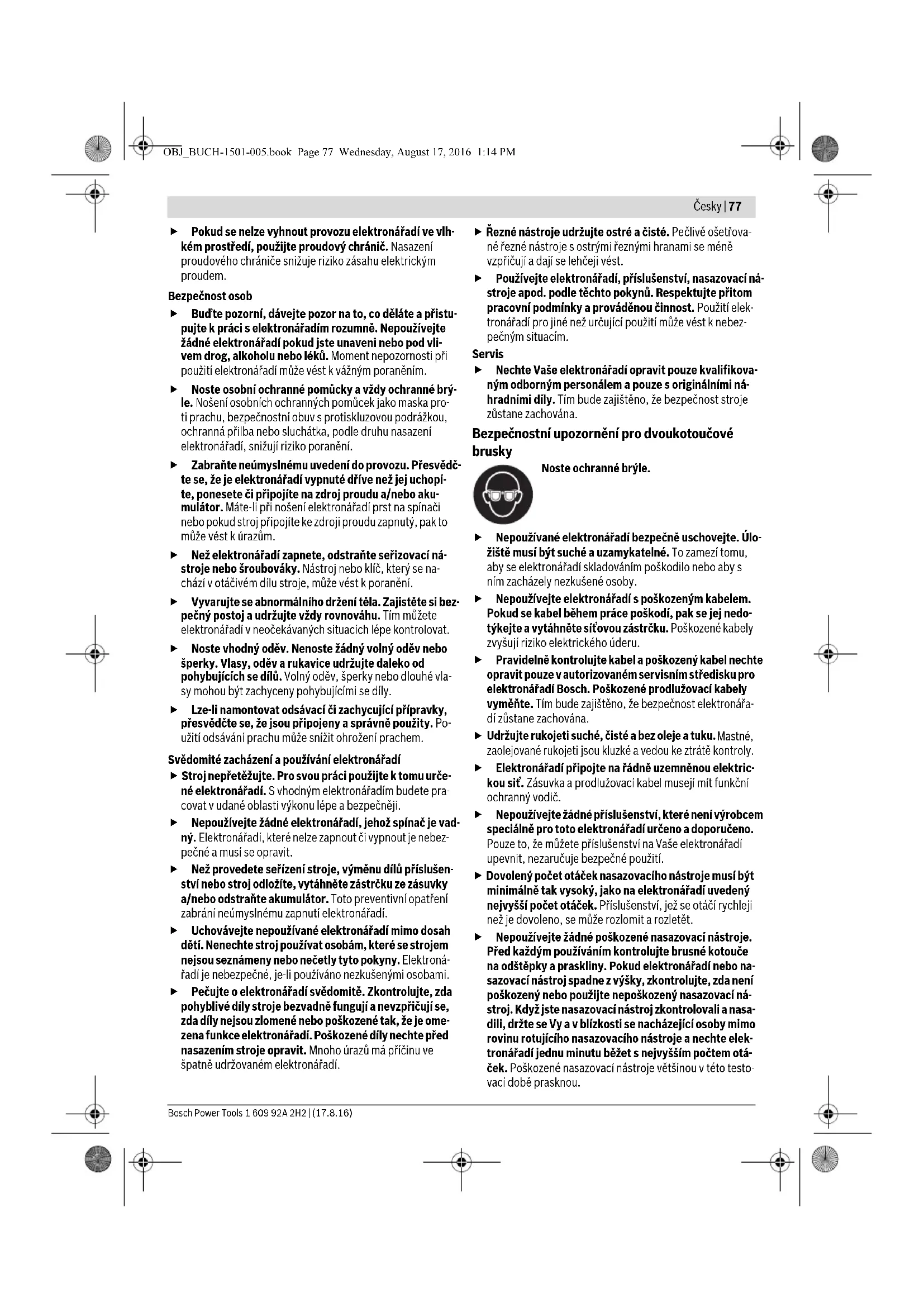

Udržujte rukojeti suché, čisté a bez oleje a tuku. Mastné, zaolejované rukojeti jsou kluzké a vedou ke ztrátě kontroly. Elektronářadí připojte na řádně uzemněnou elektric- kou siť. Zásuvka a prodlužovací kabel musejí mít funkční ochranný vodič. Nepoužívejte žádné příslušenství, které není výrobcem speciálně pro toto elektronářadí určeno a doporučeno. Pouze to, že můžete příslušenství na Vaše elektronářadí upevnit, nezaručuje bezpečné použití. Dovolený počet otáček nasazovacího nástroje musí být minimálně tak vysoký, jako na elektronářadí uvedený nejvyšší počet otáček. Příslušenství, jež se otáčí rychleji než je dovoleno, se může rozlomit a rozletět. Nepoužívejte žádné poškozené nasazovací nástroje. Před každým používáním kontrolujte brusné kotouče na odštěpky a praskliny. Pokud elektronářadí nebo na- sazovací nástroj spadne z výšky, zkontrolujte, zda není poškozený nebo použijte nepoškozený nasazovací ná- stroj. Když jste nasazovací nástroj zkontrolovali a nasa- dili, držte se Vy a v blízkosti se nacházející osoby mimo rovinu rotujícího nasazovacího nástroje a nechte elek- tronářadí jednu minutu běžet s nejvyšším počtem otá- ček. Poškozené nasazovací nástroje většinou v této testo- vací době prasknou. OBJ_BUCH-1501-005.book Page 77 Wednesday, August 17, 2016 1:14 PM78 | Česky 1 609 92A 2H2 | (17.8.16) Bosch Power Tools Elektronářadí používejte pouze s ochranou proti jis- krám 10. Odletující jiskry mohou poranit Vaše oči nebo za- pálit předměty v okolí. Ochranu proti jiskrám 10 natočte při broušení tak dale- ce dolů, jak je to možné. Při broušení kovů vzniká odlet jisker. Pravidelně kontrolujte vzdálenost mezi podpěrou ob- robku 11 resp. uchycením ochrany proti jiskrám 9 k brusnému kotouči a popř. ji seřiďte. Vzdálenost k brus- nému kotouči nesmí být větší než 2 mm. Při větší vzdále- nosti nejste dostatečně chráněni před odletem jisker. Ob- robek může být díky rotačnímu pohybu brusného kotouče vtažen a vést k poraněním. Obrobek veďte pouze proti zapnutému elektronářadí a elektronářadí vypněte až tehdy, jakmile jste obrobek sňali. Obrobek se může neočekávaně pohybovat. Nikdy neveďte obrobek proti boku rotujícího brusného kotouče a vždy bruste zepředu. Obrobek může být díky rotačnímu pohybu vytržen z ruky a vést k poraněním. Nikdy nesahejte do běžícího brusného kotouče elektro- nářadí. To může vést k těžkým poraněním. Dobíhající brusné kotouče nebrzděte bočním protitla- kem. Obrobek může být díky rotačnímu pohybu vytržen z ruky a vést k poraněním. Noste pracovní zástěru. Dbejte na to, aby nebyly žádné osoby ohroženy odletem jisker. Odstraňte z blízkosti hořlavé materiály. Při broušení kovů vzniká odlet jisker. Udržujte své pracovní místo čisté. Směsi materiálů jsou obzvlášť škodlivé. Prach lehkých kovů může hořet nebo ex- plodovat. Symboly Následující symboly mohou mít význam při používání Vašeho elektronářadí. Zapamatujte si prosím symboly a jejich vý- znam. Správný výklad symbolů Vám pomáhá elektronářadí lé- pe a bezpečněji používat. Popis výrobku a specifikací Čtěte všechna varovná upozornění a poky- ny. Zanedbání při dodržování varovných upo- zornění a pokynů mohou mít za následek úraz elektrickým proudem, požár a/nebo těžká po- ranění. Vyklopte prosím odklápěcí stranu se zobrazením stroje a ne- chte tuto stranu během čtení návodu k obsluze otevřenou. Určené použití Elektronářadí je určeno k ostření nástrojů a též k broušení a odhrotování kovů. Elektronářadí smí být nasazeno jen v krátkodobém provozu (max. 60 min). Zobrazené komponenty Číslování zobrazených komponent se vztahuje na zobrazení elektronářadí na grafické straně. 1 Kryt 2 Upínací matice 3 Upínací příruba 4 Unášecí příruba (GBG 6: dvoudílná; GBG 8: jednodílná) 5 Brusné vřeteno 6 Ochranný kryt 7 Montážní otvory 8 Spínač 9 Uchycení ochrany proti jiskráz 10 Ochrana proti jiskrám 11 Podpěra obrobku 12 Stranový klíč Zobrazené nebo popsané příslušenství nepatří k standardnímu ob- sahu dodávky. Kompletní příslušenství naleznete v našem progra- mu příslušenství. Informace o hluku Hodnoty hlučnosti zjištěny podle EN 61029-2-4. Vážená hodnota hladiny akustického tlaku stroje A je typicky menší než 70 dB(A). Nepřesnost K =3 dB. Hladina hluku může při práci překročit 80 dB(A). Noste chrániče sluchu! Symboly a jejich význam Za běhu elektronářadí nedávejte své ru- ce do oblasti brusného kotouče. Při kon- taktu s brusným kotoučem existuje nebez- pečí zranění. Noste ochranu sluchu. Působení hluku může způsobit ztrátu sluchu. Noste ochranné brýle. Noste ochrannou masku proti prachu. Noste ochranné rukavice. Symboly a jejich význam OBJ_BUCH-1501-005.book Page 78 Wednesday, August 17, 2016 1:14 PMČesky | 79 Bosch Power Tools 1 609 92A 2H2 | (17.8.16) Technická data Prohlášení o shodě Prohlašujeme na výhradní zodpovědnost, že výrobek popsa- ný v části „Technická data“ splňuje všechna příslušná ustano- vení směrnic 2011/65/EU, 2014/30/EU, 2006/42/ES včet- ně jejich změn a je v souladu s následujícími normami: EN 61029-1, EN 61029-2-4, EN 50581. Technická dokumentace (2006/42/ES) u: Robert Bosch Power Tools GmbH, PT/ETM9, 70538 Stuttgart, GERMANY Robert Bosch Power Tools GmbH70538 Stuttgart, GERMANYStuttgart, 01.01.2017 Montáž Před každou prací na elektronářadí vytáhněte zástrčku ze zásuvky. – Upevněte elektronářadí pomocí 4 určených otvorů 7 vhod- nými šrouby k ponku / pracovní desce. Montáž ochrany proti jiskrám/podpěry obrobku (viz obrázek A–D) Elektronářadí používejte pouze s ochranou proti jis- krám 10. Odletující jiskry mohou poranit Vaše oči nebo za- pálit předměty v okolí. – Namontujte pomocí obou šroubů uchycení ochrany proti jiskrám 9. – Ochranu proti jiskrám 10 našroubujte na uchycení ochrany proti jiskrám 9. – Namontujte podpěru obrobku 11 jak je ukázáno na obráz- ku. Nezaměňujte pravou a levou podpěru obrobku 11. Vzdálenost mezi podpěrou obrobku 11 a brusným kotou- čem je jinak příliš velká. Při větší vzdálenosti nejste dosta- tečně chráněni před odlétajícími jiskrami. Obrobek může být díky rotačnímu pohybu brusného kotouče vtažen a vést tak k poraněním. Pravidelně kontrolujte vzdálenost mezi podpěrou ob- robku 11 resp. uchycením ochrany proti jiskrám 9 k brusnému kotouči a popř. ji seřiďte. Vzdálenost k brus- nému kotouči nesmí být větší než 2 mm. Při větší vzdále- nosti nejste dostatečně chráněni před odletem jisker. Ob- robek může být díky rotačnímu pohybu brusného kotouče vtažen a vést k poraněním. Brusný kotouč vyměňte, když už nelze nastavit uchycení ochrany proti jiskrám 9 na požadovanou vzdálenost nejvýše 2mm k brusnému kotouči. Dvoukotoučová bruska GBG 6 GBG 8 Objednací číslo 3 601 B7A 0.. 3 601 B7A 1.. Jmenovitý příkon P1 W350600 Výstupní výkon P2 – 50 Hz – 60 Hz

Druh provozu * S2 (60 min) S2 (60 min) Otáčky naprázdno – 50 Hz – 60 Hz min

Závit brusného vřetene M 12 M 12 Brusné kotouče –Průměr –Šířka –Upínací otvor –Zrnitost

24/60 Unášecí příruba –Upínací otvor –min. výřez

1,5 Hmotnost podle EPTA-Procedure 01:2014 kg 10,0 16,5 Třída ochrany /I /I Údaje platí pro jmenovité napětí [U] 230 V. U odlišných napětí a podle země specifických provedení se mohou tyto údaje lišit.

• Druh provozu S2 (60 min) označuje krátkodobý provoz s maximální dobou provozu 60 min. Po této době elektronářadí zastavte a nechte vychladnout. Henk Becker Executive Vice President Engineering Helmut Heinzelmann Head of Product Certification PT/ETM9 OBJ_BUCH-1501-005.book Page 79 Wednesday, August 17, 2016 1:14 PM80 | Česky 1 609 92A 2H2 | (17.8.16) Bosch Power Tools Výměna brusných kotoučů Před každou prací na elektronářadí vytáhněte zástrčku ze zásuvky. Dovolený počet otáček nasazovacího nástroje musí být minimálně tak vysoký, jako na elektronářadí uvedený nejvyšší počet otáček. Příslušenství, jež se otáčí rychleji než je dovoleno, se může rozlomit a rozletět. Brusný kotouč vyměňte, jakmile vykazuje už jen 10 mm zbyt- kového materiálu. – Uvolněte 3 šrouby na krytu 1 a kryt 1 odejměte. Pevně po- držte brusný kotouč pomocí ochranných rukavic a od- šroubujte upínací matici 2 z brusného vřetene 5. Upozornění: Na levé straně elektronářadí vystupující brusné vřeteno 5 má levý závit. – Sejměte upínací přírubu 3 a brusný kotouč z brusného vře- tene 5. – Montáž nového brusného kotouče se děje v opačném pořa- dí. Kryt 1 s pevným přítlakem opět nasaďte a pomocí 3 šroubů přišroubujte. Opotřebované a nekruhové brusné kotouče před dalším pou- žíváním orovnejte pomocí orovnávacího kamene (příslušen- ství). Odsávání prachu/třísek Prach materiálů jako olovoobsahující nátěry, některé dru- hy dřeva, minerálů a kovu mohou být zdraví škodlivé. Kon- takt s prachem nebo vdechnutí mohou vyvolat alergické re- akce a/nebo onemocnění dýchacích cest obsluhy nebo v blízkosti se nacházejících osob. Určitý prach jako dubový nebo bukový prach je pokládán za karcinogenní, zvláště ve spojení s přídavnými látkami pro ošetření dřeva (chromát, ochranné prostředky na dře- vo). Materiál obsahující azbest smějí opracovávat pouze specialisté. – Pečujte o dobré větrání pracovního prostoru. – Je doporučeno nosit ochrannou dýchací masku s třídou filtru P2. Dbejte ve Vaší zemi platných předpisů pro opracovávané ma- teriály. Vyvarujte se usazenin prachu na pracovišti. Prach se může lehce vznítit. Provoz Uvedení do provozu Dbejte síťového napětí! Napětí zdroje proudu musí sou- hlasit s údaji na typovém štítku elektronářadí. Elektro- nářadí označené 230 V smí být provozováno i na 220 V. Před použitím zkontrolujte brusné nástroje. Brusný ná- stroj musí být bezvadně namontovaný a musí se nechat volně otáčet. Proveďte zkušební běh minimálně 1 minutu bez zatížení při nejvyšším počtu otáček. Ne- používejte žádné poškozené, nekruhové nebo vibrující brusné nástroje. Poškozené brusné nástroje mohou prasknout a způsobit zranění. Zapnutí – vypnutí Aby se šetřila energie, zapínejte elektronářadí jen pokud jej používáte. –Pro uvedení do provozu překlopte spínač 8 do polohy „I“. –Pro vypnutí elektronářadí překlopte spínač 8 do polohy „0“. Pracovní pokyny Pro opracování tvrdokovových obrobků používejte brusné ko- touče z karbidu křemíku C (příslušenství). Brusný nástroj chraňte před úderem, nárazem a tukem. – Broušený obrobek položte na podpěru obrobku 11 a lehce přitiskněte proti brusnému kotouči. Pro dosažení optimál- ních výsledků broušení pohybujte obrobkem lehce sem a tam. Kromě toho se tím bude brusný kotouč rovnoměrně opotřebovávat. – Obrobek občas ochlaďte ve vodě. Údržba a servis Údržba a čištění Před každou prací na elektronářadí vytáhněte zástrčku ze zásuvky. Udržujte elektronářadí a větrací otvory čisté, abyste pracovali dobře a bezpečně. Je-li nutné nahrazení přívodního kabelu, pak to nechte kvůli zamezení ohrožení bezpečnosti provést firmou Bosch nebo autorizovaným servisem pro elektronářadí Bosch. Zákaznická a poradenská služba Při všech dotazech a objednávkách náhradních dílů nezbytně prosím uvádějte 10-místné objednací číslo podle typového štítku elektronářadí. Zákaznická služba zodpoví Vaše dotazy k opravě a údržbě Va- šeho výrobku a též k náhradním dílům. Technické výkresy a in- formace k náhradním dílům naleznete i na: www.bosch-pt.com Tým poradenské služby Bosch Vám rád pomůže při otázkách k našim výrobkům a jejich příslušenství. Czech Republic Robert Bosch odbytová s.r.o. Bosch Service Center PT K Vápence 1621/16 692 01 Mikulov Na www.bosch-pt.cz si si můžete objednat opravu Vašeho stroje nebo náhradní díly online. Tel.: 519 305700 Fax: 519 305705 E-Mail: servis.naradi@cz.bosch.com www.bosch.cz Zpracování odpadů Elektronářadí, příslušenství a obaly by měly být dodány k opě- tovnému zhodnocení nepoškozujícímu životní prostředí. Neodhazujte elektronářadí do domovního odpadu! OBJ_BUCH-1501-005.book Page 80 Wednesday, August 17, 2016 1:14 PMSlovensky | 81 Bosch Power Tools 1 609 92A 2H2 | (17.8.16) Pouze pro země EU: Podle evropské směrnice 2012/19/EU o starých elektrických a elektronických zaří- zeních a jejím prosazení v národních záko- nech musí být neupotřebitelné elektronářa- dí rozebrané shromážděno a dodáno k opě- tovnému zhodnocení nepoškozujícímu ži- votní prostředí. Změny vyhrazeny. Slovensky Bezpečnostné pokyny Všeobecné výstražné upozornenia a bezpečnost- né pokyny Na ochranu pred zásahom elektrickým prú- dom, pred zranením a na zamedzenie požia- ru treba pri používaní elektrického náradia dodržiavať tieto zásadné nasledujúce bezpečnostné opatrenia. Ešte predtým, ako začnete náradie používať, prečítajte si všetky pokyny a uložte tieto Bezpečnostné pokyny na spo- ľahlivé miesto. Pojem „ručné elektrické náradie“ používaný v texte Bezpeč- nostných pokynov sa vzťahuje na ručné elektrické náradie na- pájané zo siete (pomocou sieťovej šnúry) a na ručné elektric- ké náradie napájané akumulátorovou batériou (bez sieťovej šnúry). Bezpečnosť na pracovisku Pracovisko vždy udržiavajte čisté a dobre osvetlené. Neporiadok a neosvetlené priestory pracoviska môžu mať za následok pracovné úrazy. Týmto náradím nepracujte v prostredí ohrozenom vý- buchom, v ktorom sa nachádzajú horľavé kvapaliny, plyny alebo horľavý prach. Ručné elektrické náradie vy- tvára iskry, ktoré by mohli prach alebo pary zapáliť. Nedovoľte deťom a iným nepovolaným osobám, aby sa počas používania ručného elektrického náradia zdržia- vali v blízkosti pracoviska. Pri odpútaní pozornosti zo strany inej osoby môžete stratiť kontrolu nad náradím. Elektrická bezpečnosť Zástrčka prívodnej šnúry ručného elektrického náradia musí pasovať do použitej zásuvky. Zástrčku v žiadnom prípade nijako nemeňte. S uzemneným elektrickým ná- radím nepoužívajte ani žiadne zástrčkové adaptéry. Nezmenené zástrčky a vhodné zásuvky znižujú riziko zása- hu elektrickým prúdom. Vyhýbajte sa telesnému kontaktu s uzemnenými povr- chovými plochami, ako sú napr. rúry, vykurovacie tele- sá, sporáky a chladničky. Keby by bolo Vaše telo uzemne- né, hrozí zvýšené riziko zásahu elektrickým prúdom. Chráňte elektrické náradie pred účinkami dažďa a vlh- kosti. Vniknutie vody do ručného elektrického náradia zvy- šuje riziko zásahu elektrickým prúdom. Nepoužívajte prívodnú šnúru mimo určený účel na no- senie ručného elektrického náradia, ani na jeho zave- senie a zástrčku nevyberajte zo zásuvky ťahaním za prívodnú šnúru. Zabezpečte, aby sa sieťová šnúra ne- dostala do blízkosti horúceho telesa, ani do kontaktu s olejom, s ostrými hranami alebo pohybujúcimi sa sú- čiastkami ručného elektrického náradia. Poškodené alebo zauzlené prívodné šnúry zvyšujú riziko zásahu elek- trickým prúdom. Keď pracujete s ručným elektrickým náradím vonku, používajte len také predlžovacie káble, ktoré sú schvá- lené aj na používanie vo vonkajších priestoroch. Použi- tie predlžovacieho kábla, ktorý je vhodný na používanie vo vonkajšom prostredí, znižuje riziko zásahu elektrickým prúdom. Ak sa nedá vyhnúť použitiu ručného elektrického nára- dia vo vlhkom prostredí, použite ochranný spínač pri poruchových prúdoch. Použitie ochranného spínača pri poruchových prúdoch znižuje riziko zásahu elektrickým prúdom. Bezpečnosť osôb Buďte ostražitý, sústreďte sa na to, čo robíte a k práci s ručným elektrickým náradím pristupujte s rozumom. Nepracujte s ručným elektrickým náradím nikdy vtedy, keď ste unavený, alebo keď ste pod vplyvom drog, al- koholu alebo liekov. Malý okamih nepozornosti môže mať pri používaní náradia za následok vážne poranenia. Noste osobné ochranné pomôcky a používajte vždy ochranné okuliare. Nosenie osobných ochranných pomô- cok, ako je ochranná dýchacia maska, bezpečnostná pra- covná obuv, ochranná prilba alebo chrániče sluchu, podľa druhu ručného elektrického náradia a spôsobu jeho použi- tia znižujú riziko poranenia.
