MANUALE UTENTE GBG 6 Professional BOSCH

roInstruetioni grignale

bgOpHmNtNnTnNn

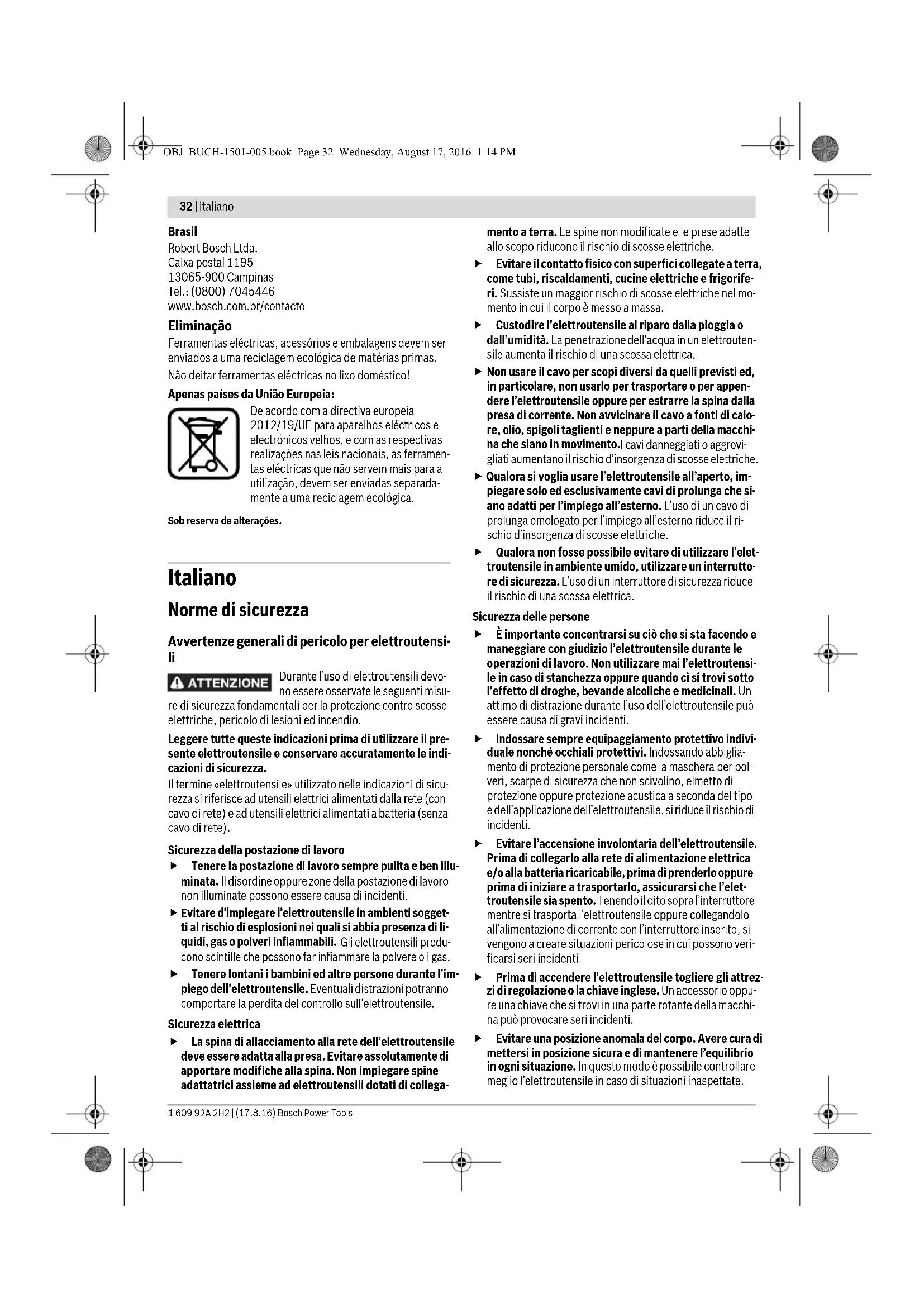

Avvertenze generali di pericolo per elettroutensili

ATTENZIONE

Durante I'uso di elettroutensili devono essere osservate le seguenti misu

re di sicurezza fondamentali per la protezione contro scosse elettriche, pericolodi di lesioni ed incendio.

Leggere tutte questeindicazioni prima diutilizzare il presente elettroutensile e conservare accuratamente leindicazioni di sicurezza.

Il termine «elettroutensile» utilizzato nelleindicazioni di sicurezza s riferisce ad utensili elettrici alimentati alla rete (con cavo di rete) e ad utensili elettrici alimentati a batteria (senza cavo di rete).

Sicurezza della postazione di lavoro

• Tenere la postazione di lavoro sempre pulita e ben illuminata. Il disordine oppure zone della postazione di lavoro non illuminate possono essere causa di incidenti.
  Evitare d'impiegare l'elettroutensile in ambienti soggeti al rischio di esplosioni nei quali si abbia presenza di liquidi, gas o polveri inflammabili. Gli elettrottensili producono scintille che possono far infiammare la polvere o i gas.
• Tenere lontani i bambini ed altri persone durante l'impiego dell'elettroutensile. Eventuali restrazioni potranno comportare la perdita del controllo sull'elettroutensile.

Sicurezza elettrica

La spina di allacciamento alla rete dell'eletttroutensile deve essere adatta alla presa. Evitare assolutamente di apportare modifiche alla spina. Non impiegare spine adattatrici assieme ad eletttroutensili dotati di collega

mente a terra. Le spine non modificate e le prese adatte allo scopo riducono il rischio di scosse elettriche.

Evitare il contatto fisico con superfici collegate a terra, come tubi, riscaldamenti, cucine elettriche e frigorifici. Sussiste un maggior rischio di scosse elettriche nel momento in cui il corpo è messo a massa.
Custodire l'elettroutensile al riparo alla pioggia o dall'umidità. La penetrazione dell'acqua in un elettrotensile augmente il rischio di una scossa elettrica.
Non usare il cavo per scopi diversi da quelli previsti ed, in particolare, non usarlo per trasportare o per appendere l'elettROUTensile oppure per estrarre la spina alla presa di corrente. Non avvincare il cavo a fonti di calore, olio, spigoli tagliente neppure a parti della macchina che siano in movimento.l cavi danneggiati o aggrovigiati augmentano il rischio d'insorgenza di scosse elettriche.
Qualora si voglia usare I'eletroutensile all'aperto, impiegare solo ed esclusivamente cavi di prolunga che siano adatti per I'impiego all'esterno. L'uso di un cavo di prolunga omologato per I'impiego all'esterno riduce il rischio d'insorgenza di scosse elettriche.
Qualora non fosse possibile evitare di utilizzare l'elettroutensile in ambiente umido,utilizzare un interruttore di sicurezza. L'uso di un interruttore di sicurezza riduce il rischio di una scossa elettrica.

Sicurezza delle persone

E importante concentrarsi su ciò che si sta facendo e maneggiare con giudizio l'eeltroutensile durante le operazioni di lavoro. Non utilizzare mai l'eeltroutensile in caso di stanchezza oppure quando ci si trovi sotto l'effetto di droghe, bevande alcoliche e medicinali. Un attimo di disturazione durante l'uso dell'eeltroutensile cui essere causa di gravi incidenti.
Indossare sempre equipaggiamento protettivo individuale nonché occhiali protettivi. Indossando abbiglia-mentation di protezione personale come la maschera per polveri, scarpe di sicurezza che non scivolino, elmetto di protezione oppure protezione acustica a seconda del tipo e dell'applicazione dell'elettrotensile, si riduce il rischio di incidenti.
Evitare l'accensione involontaria dell'elettroutensile. Prima di collegarlo alla rete di alimentazione elettrica e/o alla batteria ricaricabile, prima di prenderlo oppure prima di iniziare a trasportarlo, assicurarsi che l'electroutensile sua spento. Tenendo il dito soprall'interruttore nelle si trasporta l'electroutensile oppure collegandolo all'alimentazione di corrente con l'interruttore inserito, si vengono a creare situazioni pericolose in cui possono verificarsi seri incidenti.
Prima di accendere l'elettROUTensile togliere gli attrezzi di regolazione o la chiave inglese. Un assessorio oppuure una chiave che si trovi in una parte rotante della macchina cui provocare seri incidenti.
Evitare una posizione anomala del corpo. Avere cura di mettersi in posizione sicura e di mantenere l'equilibrio in agli situazione. In quello modo è possible controllare meglio l'elettroutensile in caso di situazioni inaspettate.

Italiano | 33

• Indossare vestiti adeguati. Non indossare vestiti larghi, né portare bracciali e catinen. Tenere i capelli, i vestiti ed i guanti lontani da pezioni in movimento. Vestiti lenti, gioielli o capelli lunghi potranno impigliarsi in pezioni in movimento.
  In caso fosse previsto il montaggio di dispositivi di aspirazione della polvere e di raccolta, assicurarsi che gli stessi siano collegati e che vengano utilizzati correttamente. L'utilizzo di un'aspirazione polvere cui ridurre lo svilupparsi di situazioni pericolose dovute alla polvere.

Trattamento accurato ed uso corretto degli eletttroutensili

Non sottoporre la macchina a sovraccarico. Per il proprio lavoro, utilizzato esclusivamente l'eletttroutensile escludimente previsto per il caso. Con un elettROUTen-sile adatto si lavora in modo miglior e più sicuro nell'ambito della sua potenza di prestazione.
Nonutilizzare mai elettroutensili con interruptoridifetosi. Un elettroutensile con l'interruttore rotto e pericoloso e delve essere aggustato.
Prima di procedere ad operazioni di regolazione sulla macchina, prima di sostituire parti accessorie oppure prima di posare la macchina al termine di un lavoro, estrarre sempre la spina dalla presa della corrente e/o estrarre la batteria ricaricabile. Tale precauzione evitera che l'elettrotensile possa essereMESSERE messo in funzione inovlontariamente.
Quando gli elettroutensili non vengono utilizzati, conservarli al di fuori del raggio di accesso di bambini. Non fare useare l'elettroutensile a persona che non siano abituate ad uso o che non abbiano letto le presenti istruzioni. Gli elettroutensili sono macchine pericolose quando vengono utilizzati da persona non dotate di sufficiente esperezza.
Eseguire la manutenzione dell'elettroutensile operando con la dovuta diligenza. Accertarsi che le parti mobili della macchina funzionino perfettamente, che non s'inceppino e che non ci siano pezzi rotti o danneggiati al punto da limitare la funzione dell'elettroutensile stesso. Prima di iniziare l'impio, far riparare le parti danneggiate. Numerosi incidenti vengono causati da elettrutensili la cui manutenzione è stata effettuata molto accuramente.
Mantenere gli utensili da taglio sempre affiliati e puliti. Gli utensili da taglio curati con particolare attenzione e contaglienti affiliati s'inceppano meno frequentlye e sono più facile da condurre.
Utilizzare l'electroutensile, gli accessori opzionali, gli utensili per applicazioni specifiche ecc., sempre attenendosi alle presenti istruzioni. Cosi facendo, tenere sempre presente le condizioni di lavoro e le operazioni da eseguire. L'impiego di elettroutensili per usi diversi da quelli consentiti potra dar luogo a situazioni di pericol.

Assistenza

Fare riparare l'elettroutensile solo ed esclusivamente da personale specializzato e solo impiegando pezioni di ricambio originali. In tale maniera potra essere salvaguardata la sicurezza dell'elettroutensile.

Indicazioni di sicurezza per mole da banco

Indossare degli occhiali di protezione.

Conservare l'elettROUTensile inutilizzato in modo sicuro. Ilippo di magazzinaggio devese asscutto e chiudibile. Quito impedisce che l'elettROUTensile venga danneggiato a causa del magazzinaggio oppure che venga utilizzato da persona non esperte.
Mai utilizzare l'eeltroutensile con un cavo danneggiato. Non toccare il cavo danneggiato ed estrarre la spina di rete in caso che si dovesse danneggiare il cavo nelle lavora. Cavi danneggiati augmentano il rischio di una scossa di corrente elettrica.
Controllare regolamente il cavo e far riparare un cavo danneggiato esclusivamente da un centro di Assistenza Clienti autorizzato per elettroutensili Bosch. Sostituire cavi di prolunga danneggiati. In questo modo potra essere salvaguardata la sicurezza dell'elettROUTensile.
Avere cura di tenere le impugnature sempre asciutte, pulite e libero da olio e grasso. Impugnature sporche di grasso e di olio sono scivolose e posso sono causare la perdita del controlo.
Collegare l'elettroutensile ad una rete di alimentazione dotata di un corretto collegamento a terra. Sia la presa che il cavo di prolunga devono essere muniti di conduzione di protezione perfettamente funzionante.
Non utilizzare nessun accessorio che la casa costruttrice non abbia esquisitamente previsto e raccomandato per questo eletttroutsile. Il semplice fatto che un accessorio possa essere fissato al Vostro eletttroutsile non è una garanzia per un impiego sicuro.
Il numero di giri ammesso dell'accessorio impiegato deve essere almeno tanto alto quando il numero massimo di giri riportato sull'elettroutensile. Un accessorio che gira più rapidamente di quanto consentito cui rom-persi in vari pezioni e venir lanciat o intorno.
Non utilizzato mai accessori danneggiati. Prima di agli utilizzato controllare le mole abrasive in merito a scheggiature e crepe. Se l'elettROUTensile oppure l'accessorio dovesse cadere, controllare che lo stesso non abbia subito alcun danno oppure utilizzato un accessorio intatto. Una volta controllato e montato l'accessorio far funzionare l'elettROUTensile per la durata di un minuto con il numero massimo di giri avendo cura di tenersi lontani ed impedendo anche ad altre personi di avvici-narsi all'accessorio rotante. Nella maggior parte dei casi accessori danneggiati si rompono nel corso di questo periodo di prova.
Utilizzare esclusivamente l'eeltroutensile con la protezione antiscintille 10. Le scintille che fuoriescono sono causare lesionsagli occhi oppure incendiare oggetti nelle vicinanze.

34Italiano

• Durante le operazioni di levigatura orientare la protezione anticintille 10 il più possibile verso il basso. Levigando il metallo si produce una scia di scintlle.
  Controllare regolarmente la distance tra il supporto per il pezzo in lavorazione 11 oppure il supporto per la protezione antiscintille 9 rispetto alla mola abrasiva e, se necessario, regolarla di nuovo. La distance rispetto alla mola abrasiva non devese moreggi di 2mm .In ca- so di distanza magiore non vi è sufficiente protezione contro la scia di scintille. A causa del movimento rotatorio della mola abrasiva, il pezzo in lavorazione può essere tirato in avanti causando lesioni.
  Avvincare il pezzo in lavorazione all'elettroutensile solamente quando lo stesso è accesso e spegnere l'elettrotensile solo dopo aver allontanato il pezzo in lavorazione. Il pezzo in lavorazione può muoversi improvvisamente.
  Non avvincare mai il pezzo in lavorazione al lato della mola abrasiva rotante e levigare sempre operando da la parte anterio. A causa del movimento rotatorio, il pezzo in lavorazione può essere strappato alla mano causando lesioni.
  Non avvincare mai le mani alla mola abrasiva in funzione dell'elettroutensile. Questo può causare lesioni gravi.
  Non frenare le mole abrasive che si stanno arrestando tramite contropressione laterale. A causa del movimento rotatorio, il pezzo in lavorazione cui quere strappato alla mano causando lesioni.
• Mettere un grembiule da lavoro. Accertarsi sempre di non mettere nessuno in pericolo con la scia di scintille. Allontanare agli tipo di materiale infiammabile che si trova nelle vicinanze. Levigando il metallo si produce una scia di scintille.
  Mantenere pulita la propria zona di lavoro. Miscele di materiali di diverso tipo possono risultare particolaremente pericolose. La polvere di metalli leggeri cui sono insufficienti inflammabile ed esplosiva.

Simboli

I seguito simboli possono essere molto importanti per l'utiliz- zo dell'elettroutensile in dotazione. E importante imprimersi bene nella mezzo simboli ed il rispettov significato. Un'interpretazione corretta dei simboli contribuisce ad utilizzare me-glio ed in modulo più sicuro I'ellettROUTENSILE.

Simboli e loro significato

Non avvincare le mani al settore della mola abrasiva quando l'eeltroutensile e in funzione. In caso di contatto con la mola abrasiva esiste pericolo di lesions.

Simboli e loro significato

Portare protezione per l'udito. L'azione del rumore cui causare la perdita dell'udito.

Indossare degli occhiali di protezione.

Indossare una maschera di protezione contro la polvere.

Mettere i guanti di protezione.

Descrizione del prodotto e caratteristiche

Leggere tutte le avventenze di pericolo e le istruzioni operative. In caso di mancato rispetto delle avventenze di pericolo e delle istruzioni operative si potra create il pericolo di scosse elettriche, incendi e/o incidenti gravi.

Si prega di aprire la pagina ribaltabile su cui si trova raffigurata schematicamente la macchina e lasciarla aperta quando si legge il manuale delle Istruzioni per l'uso.

Uso conforme alle norme

L'elettroutensile è idoneo per essere utensili e per operazioni di levigatura e sbavatura di metallo.
L'elettroutensile può essere impiegato solamente in funzionamento di breve durata (max. 60 min).

Componenti illustrati

La numerozione dei componenti illustrati si riferisce all'illustrazione dell'elettroutensile che si trovava sulla pagina con la rappresentazione grafica.

1 Copertura
2 Dado di serraggio
3 Flangia di serraggio
4 Flangia di alloggiamento (GBG 6: due pezioni; GBG 8: monopezzo)
5 Filettatura alberino
6 Cuffia di protezione
7 Forature per montaggio
8 Interruttore di avvio/arresto
9 Supporto per protezione anticintille

Italiano | 35

10 Protezione antiscintille

11 Supporto per il pezzo in lavorazione

12 Chiave a bocca

L'accessorio illustrato oppure descritto non è compreso nel volume di fornitura standard. L'accessorio Completo è contento nel loro programma accessori.

Dichiarazione di conformità C

Dichiariamo molto la nostra piena responsabilità che il prodotto descritto nella sezione «Dati tecnici» è conforme a tutte le disposizioni pertinenti delle Direttive 2011/65/UE, 2014/30/UE, 2006/42/CE e alle relative modifiche, nonché alle seguenti Normative: EN 61029-1, EN 61029-2-4, EN 50581.

Fascicolo tecnico (2006/42/CE) presso

Robert Bosch Power Tools GmbH, PT/ETM9, 70538 Stuttgart, GERMANY

Henk Becker

Codice prodotto	3 601 B7A 0.. 3 601 B7A 1..
Potenza nominale assorbita P1	W	3	5
Potenza resa P2
- 50 Hz	W	240	420
- 60 Hz	W	250	-
Modalità di esercizio*		S2 (60 min)	S2 (60 min)
Numero di giri a vuoto
- 50 Hz	min-1	2900	2900
- 60 Hz	min-1	3500	-
Filettatura dell'alberino portamola		M 12 M 12
Mole abrasive
-Di a me tro	mm	150	200
-Larghezza	mm	20	25
-Foro di montaggio	mm	20	32
-Grana		24/60	24/60
Flangia di montaggio
-Foro di montaggio	mm	12,7	15
-A perturmin.	mm	1,5	1,5
Peso in funzione della EPTA-Procedure 01:2014	kg	10,0	16,5
Classe di sicurezza		⊕/I	⊕/I

I dati sono validi per una tensione nominale [U] di 230 V. In caso di tensioni differenti e di modelli specifici dei paesi di impiego, quosti dati possono variare.
* Il modo operativo S2 (60 min) indica il funzionamento di breve durata con una durata d'esercizio massima di 60 min. Alla scadenza dei 60 min. spegnere l'eeltroutensile e lasciarlo raffreddare.

Informazione sulla rumorosità

Valori di emissione acustica rilevati conformmente a EN 61029-2-4.

Il livello di pressione acustica stimato A della macchina ammonta ad un valore minore di 70 dB(A). Incertezza della misura K = 3 dB.

Il livello di rumore durante il lavoro più superare 80 dB(A).

Usare la protezione acustica!

Montaggio

Prima di qualunque intervento sull'elettROUTensile estrarre la spina di rete alla presa.

• Fissare l'electroutensile ai 4 fori previsti 7 mediante viti adatte sul banco da lavoro/piano di lavoro.

Montaggio della protezione antiscintille/supporto per il pezzo in lavorazione (vedi figura A-D)

Utilizzare esclusivamente l'electroutensile con la protezione anticintille 10. Le scintille che fuoriescono sono causare lesionsagli occhi oppure incendiare oggetti nelle vicinanze.
- Montare il supporto per la protezione antiscintille 9 con entrambhe le viti.
- Avvitare la protezione antiscintille 10 sul supporto per la protezione antiscintille 9.

36|Italiano

• Montare il supporto per il pezzo in lavorazione 11 come ilustrato nella figura.
  Non scambiare il supporto del pezzo in lavorazione sinistro e destro 11. Altrimenti la distanza tra il supporto del pezzo in lavorazione 11 e la mola abrasiva è troppo grande. In caso di maggiore distanza non è sufficiente protezione contro la sca di scintille. A causa del movimento rotatorio della mola abrasiva, il pezzo in lavorazione può essere tiroto in avanti causando lesioni.
  Controllare regolarmente la distance tra il supporto per il pezzo in lavorazione 11 oppure il supporto per la protezione antiscintille 9 rispetto alla mola abrasiva e, se necessario, regolarla di nuovo. La distance rispetto alla mola abrasiva non deve essere magiore di 2mm .In ca- so di distanza magiore non vi è sufficiente protezione contro la scia di scintille. A causa del movimento rotatorio della mola abrasiva, il pezzo in lavorazione puo essere tirato in avanti causando lesioni.

Sostituire la mola abrasiva se non è più possible regolare il supporto per la protezione antiscintille 9 alla distanza richiesta di 2mm al massimo rispetto alla mola abrasiva.

Sostituzione della mola abrasiva

Prima di qualunque intervento sull'elettROUTensile estrarre la spina di rete alla presa.
Il numero di giri ammesso dell'accessorio impiegato deve essere almeno tanto alto quando il numero massimo di giri riportato sull'elettROUTensile. Un accessorio che gira più rapidamente di quanto consentito vurom-persi in vari pezioni e venir lanciato intorno.

Sostituire la mola abrasiva non appena la stessa presente solo,.
ancora 10mm di materiale restante.

• Allentare le 3 viti sulla copertura 1 e rimuovere la copertura 1. Tenere ferma saldamente la mola abrasiva con guanti di protezione e svitare il dato di serraggio 2 alla filettatura alberino 5.

Notabene: La filettatura alberino 5 che fuoriesce sul lato sinistro dell'elettroutensile ha una filettatura sinistrorsa.

Rimuovere la flangia di serraggio 3 e la mola abrasiva alla filettatura alberino 5.
Il montaggio della mola abrasiva nuova avviene in sequenza inversa. Applicare di nuovo la copertura 1 premendo forte ed avvitarla saldamente con le 3 viti.

Prima di ulteriore impiego equilibrare con la pietra per'affare (accessorio) mole abrasive usate e non circulari.

Aspirazione polvere/aspirazione trucioli

• Polveri e materiali come vernici contenti piombo, alcuni tipi di legname, minerali e metalli sono essere dannosi per la salute. Il contatto oppure l'inalazione delle polveri possono causare reazioni allergiche e/o malattie delle vie respiratoriè dell'operaore oppure delle persone che si trovano nelle vicinanze.

Determine polveri come polvere da legname di faggio o di quercia sono considerate cancerogene, in modo particolare insieme ad additivi per il trattamento del legname (cromato, protezione per legno). Materiale contente

amiente delve essere lavorato escludvamente da personale specializzato.
- Provedere per una buona aerazione delippo di lavoro.
- Si consiglia di portare una mascherina protettiva con classe di filtraggio P2.

Osservare le norme in vigore nel Vostro paese per i materiali da lavorare.
Evitare accumuli di polvere sul posto di lavoro. Le poleri si possono incendiare lavormente.

Uso

Messa in funzione

Osservare la tensione di rete! La tensione della rete de- ve corrispondere a quella indicata sulla targhetta dell'elettroutensile. Gli elettroutensili con l'indicazione di 230 V possono essere collegatianche alla rete di 220V
Prima dell'uso controllare gli utensili abrasivi. L'utensile abrasivo deve essere montato correttamente e devepotersi ruotare liberamente. Effettuare un funzionamento di prova di almeno 1 minuto al numero massimo di giri senza carico. Non utilizzato utensili abrasivi danneggiati, non circolari oppure che vibrano. Utensi abrasivi danneggiati posso frantumarsi e causare lesioni.

Accendere/specnere

Per risparmiare energia accendere l'electroutensile solo se lo stesso viene utilizzato.

Per accendere l'eeltroutensile, spingere in avanti l'interruttore di avvio/arresto 8 in posizione «d».
Per spegnere l'eeltroutensile, ribaltare l'interruttore di avvio/arresto 8 in posizione «0».

Indicazioni operative

Per la lavorazione di pezzi in metallo duro utilizzato mole abrasive in carburo di silicio C (accessorio).

Proteggere l'utensile abrasivo da colpi, urti e grasso.

-Mettere il pezzo in lavorazione da'affare sul supporto per il pezzo in lavorazione 11 e premerlo leggermente contro la mola abrasiva. Al fine di ottenere risultati ottimali di affilatura, muovero leggermente da una parte all'altra il pezzo in lavorazione. Inoltre in quello modo la mola abrasiva viene consumata in modo uniforme.
Raffreddare di tanto in tanto il pezzo in lavorazione in acqua.

Manutenzione ed assistenza

Manutenzione e pulizia

Prima di qualunque intervento sull'elettROUTensile estrarre la spina di rete alla presa.
Per poter garantire buone e sicure operazioni di lavoro, tenere sempre puliti l'eletroutensile e le prese di ventilazione.

Nederlands | 37

Qualora si rendesse necessaria una sostituzione del cavo di collegamento, la stessa deve essere effettuata alla Bosch oppure da un centro di assistenza clienti autorizzato per elettroutensili Bosch per evitare pericoli per la sicurezza.

Assistenza clienti e consulenza impieghi

In caso di richieste o di ordinazione di pezioni di ricambio, comunicare sempre il codice prodotto a 10 cîre riportato sulla targhetta di fabbricazione dell'elettroutensile!

Il servizio di assistenza risponde alle Vostre domande relative alla riparazione ed alla manutenzione del Vostro prodotto nonché concernenti le parti di ricambio. Disegni in vista esplosa ed informazioni relative alle parti di ricambio sono consultabili ancche sul sito:

www.bosch-pt.com

Il team Bosch che si occupa della consulenza impieghi vi aiutera in caso di domande relative ai nostri prodotti ed ai loro accessori.

Italia

Officina Elettroutensili

Robert Bosch S.p.A.

Corso Europa, ang. Via Trieste 20

20020 LAINATE (MI)

Tel.: [phone]

Fax: [phone]

Fax: [phone]

E-Mail: [e-mail]

Svizzera

Sul site www.bosch-pt.com/ch/it è possible ordinare direttamente on-line i ricambi.

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

Smaltimento

Avviare ad un riciclaggio rispettoso dell'ambiente gli imballaggi, gli elettroutensili e gli accessori dismessi.

Non gettare elettroutensili dismessi tra i rifiuti domestici!

Solo per i Paesi della CE:

Conformamente alla norma della direttiva 2012/19/UE sui rifiuti di apparecchiature elettriche ed elettroniche (RAEE) ed all'attuazione del recepimento nel diritto nazionale, gli elettrotensili divertati inservibili devono essere raccolti separatamente ed

essere inviati ad una riutilizzazione ecologica.

Conogi riserva di modifiche tecniche.
