GBG 6 Professional - Schleifmaschine BOSCH - Kostenlose Bedienungsanleitung

Produkttyp	Doppelschleifer
Marke	Bosch
Modell	GBG 6 Professional
Nennleistungsaufnahme	350 W
Abgegebene Nutzleistung (50 Hz)	240 W
Leerlaufdrehzahl (50 Hz)	2900 U/min
Scheibendurchmesser	150 mm
Scheibenbreite	20 mm
Bohrung	20 mm
Spindelgewinde	M12
Gewicht nach EPTA	10,0 kg
Schutzklasse	I
Betriebsart	S2 (60 min)
Hauptfunktionen	Schärfen, Schleifen, Entgraten von Metallen
Funkenschutz	Ja, im Lieferumfang enthalten
Werkstückauflage	Ja, verstellbar
Wartung und Reinigung	Vor Reinigung Netzstecker ziehen; Lüftungsschlitze sauber halten
Sicherheit	Schutzbrille tragen; Gehörschutz; Staubmaske
Ersatzteile und Reparierbarkeit	Ersatzteile über Bosch Kundendienst erhältlich; Reparatur durch autorisierten Fachmann

Häufig gestellte Fragen - GBG 6 Professional BOSCH

Wie wechsle ich die Schleifscheibe des Bosch GBG 6 Professional?

Trennen Sie das Gerät vom Netz. Lösen Sie die drei Schrauben der Abdeckung und nehmen Sie sie ab. Halten Sie die Scheibe mit Handschuhen und lösen Sie die Spannmutter (Achtung: linksgängiges Gewinde auf der linken Seite). Entfernen Sie den Flansch und die Scheibe. Montieren Sie die neue Scheibe in umgekehrter Reihenfolge, beachten Sie die Drehrichtung.

Wie groß ist der maximale Abstand zwischen Werkstückauflage und Schleifscheibe?

Der Abstand darf 2 mm nicht überschreiten. Ist er größer, sind Sie nicht ausreichend vor Funken geschützt und das Werkstück kann eingezogen werden.

Kann ich das Gerät ohne Funkenschutz verwenden?

Nein, das Gerät darf nur mit montiertem Funkenschutz verwendet werden. Funken können die Augen schädigen oder Gegenstände entzünden.

Welcher Scheibentyp ist für den Bosch GBG 6 geeignet?

Verwenden Sie Scheiben mit 150 mm Durchmesser, 20 mm Breite, 20 mm Bohrung. Für harte Metalle verwenden Sie Siliziumkarbid-Scheiben C (Zubehör).

Wie pflege ich den Doppelschleifer?

Ziehen Sie vor allen Arbeiten den Netzstecker. Reinigen Sie regelmäßig die Lüftungsschlitze. Schärfen Sie abgenutzte Scheiben mit einem Abziehstein. Lassen Sie Reparaturen von einem autorisierten Bosch-Fachmann durchführen.

Wie hoch ist die Motorleistung?

Die Nennleistungsaufnahme beträgt 350 W, die abgegebene Nutzleistung (50 Hz) beträgt 240 W.

Welche Schutzausrüstung muss ich tragen?

Tragen Sie stets eine Schutzbrille, einen Gehörschutz (Schalldruckpegel >80 dB), eine Staubmaske (Klasse P2) und Schutzhandschuhe.

Kann ich den Doppelschleifer kontinuierlich verwenden?

Nein, die Betriebsart ist S2 (60 min): Sie können ihn maximal 60 Minuten lang verwenden und müssen ihn dann abkühlen lassen.

Wie stelle ich den Funkenschutz ein?

Montieren Sie die Befestigungsvorrichtung mit den beiden Schrauben, dann den Funkenschutz. Stellen Sie den Abstand zwischen Schutz und Scheibe auf 2 mm maximal ein.

Wo finde ich Ersatzteile für dieses Modell?

Bestellen Sie Ersatzteile online unter www.bosch-pt.de (Deutschland) oder kontaktieren Sie den Bosch-Kundendienst. Geben Sie die 10-stellige Artikelnummer auf dem Typenschild an.

BEDIENUNGSANLEITUNG GBG 6 Professional BOSCH

Originalbetriebsanleitung

Original Instructions

Notice originale

Manual original

Manual original

Istruzioni originali

Oorspronkelijke handleiding

Gebruiksaanwijzing

Original brugsanvisning

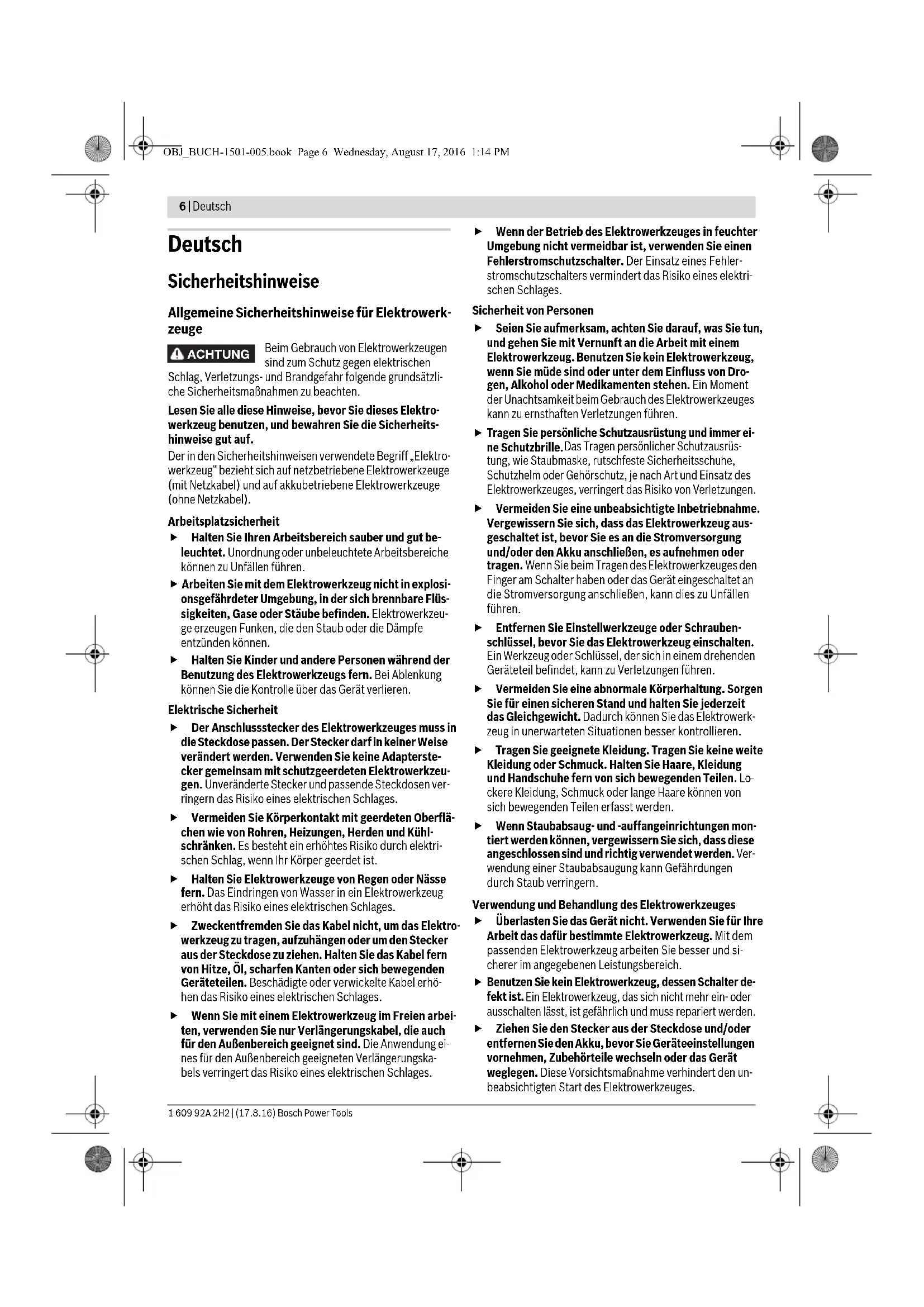

Allgemeine Sicherheitshinweise für Elektrowerkzeuge

ACHTUNG

Beim Gebrauch von Elektrowerkzeugen sind zum Schutz gegen elektrischen Schlag, Verletzungs- und Brandgefahr folgende grundsätzliche Sicherheitsmaßnahmen zu beachten.

Schlag-, Verletzungs- und Brandgefahr: Folgende grundsätzliche Sicherheitsmaßnahmen sind zu beachten.

Lesen Sie alle diese Hinweise, bevor Sie dieses Elektrowerkzeug benutzen, und bewahren Sie die Sicherheitshinweise gut auf.

Der in den Sicherheitshinweisen verwendete Begriff „Elektrowerkzeug“ bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzkabel) und auf akkubetriebene Elektrowerkzeuge (ohne Netzkabel).

Arbeitsplatzsicherheit

• Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung oder unbeleuchtete Arbeitsbereiche können zu Unfällen führen. Arbeiten Sie mit dem Elektrowerkzeug nicht in explosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase oder Stäube befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können.
• Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeugs fern. Bei Ablenkung können Sie die Kontrolle über das Gerät verlieren.

Elektrische Sicherheit

Der Anschlussstecker des Elektrowerkzeuges muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages. - Vermeiden Sie Körperkontakt mit geerdeten Oberflächen wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist. Halten Sie Elektrowerkzeuge von Regen oder Nässe fern. Das Eindringen von Wasser in ein Elektrowerkzeug erhöht das Risiko eines elektrischen Schlages. Zweckentfremden Sie das Kabel nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steckdose zu ziehen. Halten Sie das Kabel fern von Hitze, Öl, scharfen Kanten oder sich bewegenden Geräteteilen. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlages. - Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwenden Sie nur Verlängerungskabel, die auch für den Außenbereich geeignet sind. Die Anwendung eines für den Außenbereich geeigneten Verlängerungskabels verringert das Risiko eines elektrischen Schlages.

Wenn der Betrieb des Elektrowerkzeuges in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages.

Sicherheit von Personen

Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeuges kann zu ernsthaften Verletzungen führen. Tragen Sie persönliche Schutzausrüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie Staubmaske, rutschfeste Sicherheitsschuhe, Schutzhelm oder Gehörschutz, je nach Art und Einsatz des Elektrowerkzeuges, verringert das Risiko von Verletzungen. Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie es an die Stromversorgung und/oder den Akku anschließen, es aufnehmen oder tragen. Wenn Sie beim Tragen des Elektrowerkzeuges den Finger am Schalter haben oder das Gerät eingeschaltet an die Stromversorgung anschließen, kann dies zu Unfällen führen. Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Geräteteil befindet, kann zu Verletzungen führen. Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Elektrowerkzeug in unerwarteten Situationen besser kontrollieren. Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden. Wenn Staubabsaug- und -auffangeinrichtungen montiert werden können, vergewissern Sie sich, dass diese angeschlossen sind und richtig verwendet werden. Verwendung einer Staubabsaugung kann Gefährdungen durch Staub verringern.

Verwendung und Behandlung des Elektrowerkzeuges

Überlasten Sie das Gerät nicht. Verwenden Sie für Ihre Arbeit das dazu bestimmte Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie besser und sicherer im angegebenen Leistungsbereich. Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist. Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden. Ziehen Sie den Stecker aus der Steckdose und/oder entfernen Sie den Akku, bevor Sie Geräteeinstellungen vornehmen, Zubehörteile wechseln oder das Gerät weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeuges.

Bewahren Sie unbenutzte Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie Personen das Gerät nicht benutzen, die mit diesem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden. Pflegen Sie Elektrowerkzeuge mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile einwandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeuges beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen. Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verkleben sich weniger und sind leichter zu führen. Verwenden Sie Elektrowerkzeug, Zubehör, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.

Service

Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Elektrowerkzeuges erhalten bleibt.

Sicherheitshinweise für Doppelschleifmaschinen

Tragen Sie eine Schutzbrille.

Bewahren Sie das unbenutzte Elektrowerkzeug sicher auf. Der Lagerplatz muss trocken und abschließbar sein. Dies verhindert, dass das Elektrowerkzeug durch die Lagerung beschädigt oder von unerfahrenen Personen bedient wird. Benutzen Sie das Elektrowerkzeug nicht mit beschädigtem Kabel. Berühren Sie das beschädigte Kabel nicht und ziehen Sie den Netzstecker, wenn das Kabel während des Arbeitens beschädigt wird. Beschädigte Kabel erhöhen das Risiko eines elektrischen Schlages. Untersuchen Sie regelmäßig das Kabel und lassen Sie ein beschädigtes Kabel nur von einer autorisierten Kundendienststelle für Bosch-Elektrowerkzeuge reparieren. Ersetzen Sie beschädigte Verlängerungskabel. Damit wird sichergestellt, dass die Sicherheit des Elektrowerkzeuges erhalten bleibt. - Halten Sie Griffe trocken, sauber und frei von Öl und Fett. Fettige, ölige Griffe sind rutschig und führen zum Verlust der Kontrolle. Schließen Sie das Elektrowerkzeug an ein ordnungsgemäß geerdetes Stromnetz an. Steckdose und Verlängerungskabel müssen einen funktionsfähigen Schutzleiter besitzen.

▷ Verwenden Sie kein Zubehör, das vom Hersteller nicht speziell für dieses Elektrowerkzeug vorgesehen und empfohlen wurde. Nur weil Sie das Zubehör an Ihrem Elektrowerkzeug befestigen können, garantiert das keine sichere Verwendung. Die zulässige Drehzahl des Einsatzwerkzeugs muss mindestens so hoch sein wie die auf dem Elektrowerkzeug angegebene Höchstdrehzahl. Zubehör, das sich schneller als zulässig dreht, kann zerbrechen und umherfliegen. ▷ Verwenden Sie keine beschädigten Einsatzwerkzeuge. Kontrollieren Sie vor jeder Verwendung die Schleifscheiben auf Absplitterungen und Risse. Wenn das Elektrowerkzeug oder das Einsatzwerkzeug herunterfällt, überprüfen Sie, ob es beschädigt ist, oder verwenden Sie ein unbeschädigtes Einsatzwerkzeug. Wenn Sie das Einsatzwerkzeug kontrolliert und eingesetzt haben, halten Sie sich und in der Höhe befindliche Personen außerhalb der Ebene des rotierenden Einsatzwerkzeugs auf und setzen Sie das Elektrowerkzeug eine Minute lang mit Höchstdrehzahl laufen. Beschädigte Einsatzwerkzeuge brechen meist in dieser Testzeit. - Verwenden Sie das Elektrowerkzeug nur mit dem Funkenschutz 10. Heraustretende Funken können Ihr Auge verletzen oder Gegenstände in der Umgebung in Brand setzen. Schwenken Sie den Funkenschutz 10 beim Schleifen so weit wie möglich nach unten. Beim Schleifen von Metallen entsteht Funkenflug. ▷ Überprüfen Sie regelmäßig den Abstand zwischen der Werkstückauflage 11 bzw. der Halterung für den Funkenschutz 9 zur Schleifscheibe und stellen Sie ihn ggf. nach. Der Abstand zur Schleifscheibe darf nicht größer als 2 mm sein. Bei größerem Abstand sind Sie vor Funkenflug nicht ausreichend geschützt. Das Werkstück kann durch die Rotationsbewegung der Schleifscheibe eingezogen werden und zu Verletzungen führen. Führen Sie das Werkstück nur gegen das eingeschaltete Elektrowerkzeug und schalten Sie das Elektrowerkzeug erst aus, nachdem Sie das Werkstück abgehoben haben. Das Werkstück kann sich plötzlich bewegen. Führen Sie das Werkstück niemals gegen die Seite der rotierenden Schleifscheibe und schleifen Sie immer von vorne. Das Werkstück kann durch die Rotationsbewegung aus der Hand gerissen werden und zu Verletzungen führen. Greifen Sie nie in die laufende Schleifscheibe des Elektrowerkzeuges. Dies kann zu schweren Verletzungen führen. Bremsen Sie auslaufende Schleifscheiben nicht durch seitliches Gegendrücken ab. Das Werkstück kann durch die Rotationsbewegung aus der Hand gerissen werden und zu Verletzungen führen. Tragen Sie eine Arbeitsschürze. Achten Sie darauf, dass keine Personen durch Funkenflug gefährdet werden. Entfernen Sie brennbare Materialien aus der Nähe. Beim Schleifen von Metallen entsteht Funkenflug.

Halten Sie Ihren Arbeitsplatz sauber. Materialmischungen sind besonders gefährlich. Leichtmetallstaub kann brennen oder explodieren.

Symbole

Die nachfolgenden Symbole können für den Gebrauch Ihres Elektrowerkzeugs von Bedeutung sein. Prägen Sie sich die Symbole und ihre Bedeutung ein. Die richtige Interpretation der Symbole hilft Ihnen, das Elektrowerkzeug besser und sicherer zu gebrauchen.

Symbole und ihre Bedeutung

Kommen Sie mit Ihren Händen nicht in den Bereich der Schleifscheibe, während das Elektrowerkzeug läuft. Beim Kontakt mit der Schleifscheibe besteht Verletzungsgefahr.

Tragen Sie Gehörschutz. Die Einwirkung von Lärm kann Gehörverlust bewirken.

Tragen Sie eine Schutzbrille.

Tragen Sie eine Staubschutzmaske.

Tragen Sie Schutzhandschuhe.

Produkt- und Leistungsbeschreibung

Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.

Bitte klappen Sie die Aufklappseite mit der Darstellung des Elektrowerkzeugs auf, und lassen Sie die Seite aufgeklappt, während Sie die Betriebsanleitung lesen.

Bestimmungsgemäßer Gebrauch

Das Elektrowerkzeug ist bestimmt zum Schärfen von Werkzeugen sowie zum Schleifen und Entgraten von Metall. Das Elektrowerkzeug darf nur im Kurzzeitbetrieb (max. 60 min) eingesetzt werden.

Abgebildete Komponenten

Die Nummerierung der abgebildeten Komponenten bezieht sich auf die Darstellung des Elektrowerkzeuges auf der Grafikseite.

1 Abdeckung

2 Spannmutter

3 Spannflansch

4 Aufnahmeflansch (GBG 6: zweiteilig; GBG 8: einteilig)

5 Schleifspindel

6 Schutzhaube

7 Bohrungen für Montage

8 Ein/Ausschalter

9 Halterung für Funkenschutz

1.0 Funkenschutz

11 Werkstücksauflage

12 Gabelschlüssel

Abgebildetes oder beschriebenes Zubehör gehört nicht zum Standard-Lieferumfang. Das vollständige Zubehör finden Sie in unserem Zubehörprogramm.

Geräuschinformation

Geräuschemissionswerte ermittelt entsprechend EN 61029-2-4.

Der A-bewertete Schalldruckpegel des Elektrowerkzeugs ist typischerweise kleiner als 70 dB(A). Unsicherheit K = 3 dB. Der Geräuschpegel beim Arbeiten kann 80 dB(A) überschreiten.

Gehörschutz tragen!

Konformitätserklärung

Wir erklären in alleiniger Verantwortung, dass das unter "Technische Daten" beschriebene Produkt allen einschlägigen Bestimmungen der Richtlinien 2011/65/EU, 2014/30/EU, 2006/42/EG einschließlich ihrer Änderungen entspricht und mit folgenden Normen übereinstimmt: EN 61029-1, EN 61029-2-4, EN 50581.

Technische Unterlagen (2006/42/EG) bei: Robert Bosch Power Tools GmbH, PT/ETM9, 70538 Stuttgart, GERMANY

Henk Becker

Doppelschleifmaschine GBG 6 GBG 8
Sachnummer		3 601 B7A 0..	3 601 B7A 1..
Nennaufnahmeleistung P1	W	3	5
Abgabeleistung P2
- 50 Hz	W	240	420
- 60 Hz	W	250	-
Betriebsart * S2 (60 min) S2 (60 min)
Leerlaufdrehzahl
- 50 Hz	min-1	2900	2900
- 60 Hz	min-1	3500	-
Schleifspindelgewinde		M 12	M 12
Schleifscheiben
- Durchmesser	mm	150	200
- Breite	mm	20	25
- Aufnahmebohrung	mm	20	32
- Körnung		24/60	24/60
Aufnahmeflansch
- Aufnahmebohrung	mm	12,7	15
- min. Aussparung	mm	1,5	1,5
Gewicht entsprechend EPTA-Procedure 01:2014	kg	10,0	16,5
Schutzklasse		± /1	± /1

Die Angaben gelten für eine Nennspannung [U] von 230 V. Bei abweichenden Spannungen und in länderspezifischen Ausführungen können diese Angaben variieren. * Die Betriebsart S2 (60 min) bezeichnet den Kurzzeitbetrieb mit einer maximalen Betriebsdauer von 60 min. Stellen Sie nach dieser Zeit das Elektrowerkzeug ab und halten Sie es zum Abkühlen.

Montage

Ziehen Sie vor allen Arbeiten am Elektrowerkzeug den Netzstecker aus der Steckdose. - Befestigen Sie das Elektrowerkzeug an den 4 dafür vorgesehenen Bohrungen 7 mit geeigneten Schrauben an der Werkbank/Arbeitsplatte.

Funkenschutz/Werkstückauflage montieren (siehe Bilder A-D)

• Verwenden Sie das Elektrowerkzeug nur mit dem Funkenschutz 10. Heraustretende Funken können Ihr Auge verletzen oder Gegenstände in der Umgebung in Brand setzen. Montieren Sie die Halterung für den Funkenschutz 9 mit den beiden Schrauben.
• Schrauben Sie den Funkenschutz 10 an die Halterung für den Funkenschutz 9.
• Montieren Sie die Werkstückauflage 11 wie im Bild gezeigt. Vertauschen Sie die rechte und linke Werkstückauflage 11 nicht. Der Abstand zwischen Werkstückauflage 11 und Schleifscheibe ist sonst zu groß. Bei größerem Abstand sind Sie vor Funkenflug nicht ausreichend geschützt. Das Werkstück kann durch die Rotationsbewegung der Schleifscheibe eingezogen werden und zu Verletzungen führen.

Überprüfen Sie regelmäßig den Abstand zwischen der Werkstückauflage 11 bzw. der Halterung für den Funkenschutz 9 zur Schleifscheibe und stellen Sie ihn ggf. nach. Der Abstand zur Schleifscheibe darf nicht größer als 2 mm sein. Bei größerem Abstand sind Sie vor Funkenflug nicht ausreichend geschützt. Das Werkstück kann durch die Rotationsbewegung der Schleifscheibe eingezogen werden und zu Verletzungen führen.

Wechseln Sie die Schleifscheibe, wenn die Halterung für den Funkenschutz 9 nicht mehr auf den geforderten Abstand von höchstens 2 mm zur Schleifscheibe eingestellt werden kann.

Schleifscheibenwechsel

Ziehen Sie vor allen Arbeiten am Elektrowerkzeug den Netzstecker aus der Steckdose. Die zulässige Drehzahl des Einsatzwerkzeugs muss mindestens so hoch sein wie die auf dem Elektrowerkzeug angegebene Höchstdrehzahl. Zubehör, das sich schneller als zulässig dreht, kann zerbrechen und umherfliegen.

Wechseln Sie die Schleifscheibe aus, sobald diese nur noch 10 mm Restmaterial aufweist.

• Lösen Sie die 3 Schrauben an der Abdeckung 1 und nehmen Sie die Abdeckung 1 ab. Halten Sie die Schleifscheibe mit Schutzhandschuhen fest und schrauben Sie die Spannmutter 2 von der Schleifspindel 5 ab.

Hinweis: Die an der linken Seite des Elektrowerkzeuges austretende Schleifspindel 5 hat ein Linksgewinde.

• Nehmen Sie den Spannflansch 3 und die Schleifscheibe von der Schleifspindel 5 ab. Die Montage der neuen Schleifscheibe erfolgt in umgekehrter Reihenfolge. Setzen Sie die Abdeckung 1 mit festem Druck wieder auf und schrauben Sie diese mit den 3 Schrauben fest.

Richten Sie gebrauchte und unrunde Schleifscheiben vor weiterer Benutzung mit dem Abziehstein (Zubehör) ab.

Staub-/Späneabsaugung

Stäube von Materialien wie bleihaltigem Anstrich, einigen Holzarten, Mineralien und Metall können gesundheitsschädlich sein. Berühren oder Einatmen der Stäube können allergische Reaktionen und/oder Atemwegserkrankungen des Benutzers oder in der Nähe befindlicher Personen hervorrufen.

Bestimmte Stäube wie Eichen- oder Buchenstaub gelten als krebserzeugend, besonders in Verbindung mit Zusatzstoffen zur Holzbehandlung (Chromat, Holzschutzmittel). Asbesthaltiges Material darf nur von Fachleuten bearbeitet werden.

Sorgen Sie für gute Belüftung des Arbeitsplatzes. - Es wird empfohlen, eine Atemschutzmaske mit Filterklasse P2 zu tragen.

Beachten Sie die in Ihrem Land gültigen Vorschriften für die zu bearbeitenden Materialien.

• Vermeiden Sie Staubansammlungen am Arbeitsplatz. Stäube können sich entzünden.

Betrieb

Inbetriebnahme

Beachten Sie die Netzspannung! Die Spannung der Stromquelle muss mit den Angaben auf dem Typenschild des Elektrowerkzeuges übereinstimmen. Mit 230 V gekennzeichnete Elektrowerkzeuge können auch an 220 V betrieben werden. Überprüfen Sie die Schleifwerkzeuge vor dem Gebrauch. Das Schleifwerkzeug muss einwandfrei montiert sein und sich frei drehen können. Führen Sie einen Probelauf von mindestens 1 Minute bei Höchstdrehzahl ohne Belastung durch. Verwenden Sie keine beschädigten, unrunden oder vibrierenden Schleifwerkzeuge. Beschädigte Schleifwerkzeuge können zerbersten und Verletzungen verursachen.

Ein-/Ausschalten

Um Energie zu sparen, schalten Sie das Elektrowerkzeug nur ein, wenn Sie es benutzen.

• Kippen Sie zur Inbetriebnahme des Elektrowerkzeugs den Ein-/Ausschalter 8 in Position „1“. Um das Elektrowerkzeug auszuschalten, kippen Sie den Ein-/Ausschalter 8 in Position „0“.

Arbeitshinweise

Verwenden Sie zur Bearbeitung von Hartmetall-Werkstücken Siliciumkarbid-Schleifscheiben C (Zubehör).

Schützen Sie das Schleifwerkzeug vor Schlag, Stoß und Fett.

• Legen Sie das zu schleifende Werkstück auf die Werkstückauflage 11 und drücken Sie leicht gegen die Schleifscheibe. Um optimale Schleifergebnisse zu erreichen, bewegen Sie das Werkstück leicht hin und her. Die Schleifscheibe wird dadurch außerdem gleichmäßig abgenutzt. Kühlen Sie das Werkstück zwischendurch in Wasser ab.

Wartung und Service

Wartung und Reinigung

Ziehen Sie vor allen Arbeiten am Elektrowerkzeug den Netzstecker aus der Steckdose. Halten Sie das Elektrowerkzeug und die Lüftungsschlitze sauber, um gut und sicher zu arbeiten.

Wenn ein Ersatz der Anschlussleitung erforderlich ist, dann ist dies von Bosch oder einer autorisierten Kundendienststelle für Bosch-Elektrowerkzeuge auszuführen, um Sicherheitsgefährdungen zu vermeiden.

Kundendienst und Anwendungsberatung

Geben Sie bei allen Rückfragen und Ersatzteilbestellungen bitte unbedingt die 10-stellige Sachnummer laut Typenschild des Elektrowerkzeuges an.

Der Kundendienst beantwortet Ihre Fragen zu Reparatur und Wartung Ihres Produkts sowie zu Ersatzteilen. Explosionszeichnungen und Informationen zu Ersatzteilen finden Sie auch unter:

www.bosch-pt.com

Das Bosch-Anwendungsberatungs-Team hilft Ihnen gerne bei Fragen zu unseren Produkten und deren Zubehör.

www.powertool-portal.de, das Internetportal für Handwerker und Heimwerker.

Deutschland

Robert Bosch Power Tools GmbH

Servicezentrum Elektrowerkzeuge

Zur Luhne 2

37589 Kalefeld - Willershausen

Unter www.bosch-pt.de können Sie online Ersatzteile bestellen oder Reparaturen anmelden.

Kundendienst: Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

Anwendungsberatung: Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

Österreich

Unter www.bosch-pt.at können Sie online Ersatzteile bestellen.

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

English | 11

Schweiz

Unter www.bosch-pt.com/ch/de können Sie online Ersatzteile bestellen.

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

Luxemburg

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

Entsorgung

Elektrowerkzeuge, Zubehör und Verpackungen sollen einer umweltgerechten Wiederverwertung zugeführt werden.

Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!

Nur für EU-Länder:

Gemäß der Europäischen Richtlinie 2012/19/EU über Elektro- und Elektronik-Altgeräte und ihrer Umsetzung in nationales Recht müssen nicht mehr gebrauchsfähige Elektrowerkzeuge getrennt gesammelt und einer umweltgerechten Wiederverwertung zugeführt werden.

Änderungen vorbehalten.

English

Safety Notes

Elektrische Sicherheit

Illustrierte Komponenten

9 Befestigungen für Funkenschutz

10 Funkenschutz

Stuttgart.01.01.2017

Hinweis: Der Geräuschpegel kann 80 dB(A) überschreiten.

Tragen Sie einen Gehörschutz!

Montage

Ziehen Sie den Netzstecker, bevor Sie Arbeiten am Elektrowerkzeug durchführen. -Entfernen Sie das Elektrowerkzeug von der Stromversorgung, bevor Sie es für Wartungsarbeiten vorbereiten.

Montage des Schutz- und Führungssystems für die Bearbeitung von Fliesen (siehe Abbildung D)

Halten Sie das Elektrowerkzeug immer mit dem montierten Schutz- und Führungssystem. Andernfalls können die Hände verletzt werden, wenn sie in den Arbeitsbereich gelangen. - Montieren Sie die Basis 9 für den Schutz- und Führungssystem mit den zwei Schrauben des Schutz- und Führungssystems auf der Basis 9 für den Schutz- und Führungssystem. - Montieren Sie das Teil 11 für die Bearbeitung von Fliesen, wie in der Abbildung gezeigt. Überschreiten Sie nicht den Abstand zwischen der Oberfläche des Teils 11 und dem Trennrad. Wenn der Abstand zu groß ist, sind Sie nicht ausreichend geschützt. Das Teil für die Bearbeitung von Fliesen kann vom rotierenden Rad erfasst und Sie verletzen. Überprüfen Sie den Abstand zwischen dem Teil 11 für die Bearbeitung von Fliesen oder, je nachdem, der Basis 9 für den Schutz- und Führungssystem und dem Trennrad regelmäßig in kurzen Zeitabständen und stellen Sie ihn bei Bedarf neu ein. Der Abstand zum Trennrad darf nicht größer als 2 mm sein. Wenn der Abstand zu groß ist, sind Sie nicht ausreichend geschützt. Das rotierende Trennrad kann

das Teil für die Bearbeitung von Fliesen erfassen und Sie verletzen.

Stellen Sie das Trennrad nicht ein, wenn Sie die Basis 9 für den Schutz- und Führungssystem nicht auf einen Abstand von weniger als 2 mm einstellen können.

Wechseln des Trennrads

Ziehen Sie den Netzstecker, bevor Sie Arbeiten am Elektrowerkzeug durchführen. Die maximale zulässige Drehzahl des verwendeten Werkzeugs muss mindestens so hoch sein wie die maximale Drehzahl des Elektrowerkzeugs. Werkzeuge, die sich mit einer höheren Geschwindigkeit drehen, können zerbrechen.

Das Trennrad muss gewechselt werden, wenn die Dicke des Teils 10 mm erreicht.

Drehen Sie die 3 Schrauben an der Kappe 1 und entfernen Sie die Kappe 1. Halten Sie das Trennrad fest, während Sie die Schraube 2 vom Schaft 5 lösen.

Hinweis: Der Schaft 5, der auf der linken Seite des Elektrowerkzeugs hervorsteht, hat ein Linksgewinde.

Entfernen Sie die Schraube 2 und das Trennrad vom Schaft 5.

-Die Montage des Trennrads erfolgt in umgekehrter Reihenfolge. Setzen Sie die Kappe 1 wieder auf und ziehen Sie die 3 Schrauben fest.

Metaeipiaevoi kai n otpoyyuolipxoyoi elavanc npenei, npiv xpanonoinoovv, va biopovovtai eynakovonetpa (npoaepikok eapntma).

Avappoepnokovnc/pokaviw

Hakov ano opiaeva uika. n.x. ano loaubsuxec mnuiec, ano meipka eibn Euaou, ano opukta uikka kai ano metaIaa umopei va eivai avuyieivn. H enapn pe tn okov n /kai n cTIVon Tnc umopel va npokaleei alpeyikec avntdpaeic n/kai aodveieic tov avanveuotikow obw tou xpnoTn TuXov napepiuokoeuvw atouw.

Oipuee i6n oKovnc, n.x. oKovn ano Eua 8eavidiac n oEiac Bewouvtai aav kapkiyoyova, 1iaitrpea oe auvoa o me biapopa ouunnpuata uka nou xpoanotouv tntnv katepyaia Euaw (evwocxpwou, Euonpoota Teutika poe). H katepyaia qauvtouxuv uikov emtpene Ta mvo e i6ikkeaidemuva atopaa - Na φροντίζε τγα τοῦ καλό αεριμό του χρου εργαίας. -2acoubouleoume va opate maekc avanveotiknpoataiae meiatroknatyopiac P2.

Na Tnpelte Tc biataeic nou iouov onxwpa aac yia ta diapop a unkatepyaia uik.

Na anopeuyete nIbnoupyia ouoowpeunocokovnc 1OTo xwpoTou epyaceTe. Okaovec avapaleyovtaeukola.

Türkce|65

Aetroupyia

Ekkivnon

Awoe npoooxn otyn taon duktuou! H taon tnc nAektpiKnc mnync npeneva tauticetai me tn yan noiv aaypaumevn otyn mvakida kataokeuaotou nAektpiKoepyaeiou. Haeptika epyaiae iyeapaKTnpotukn taon 230 V aeIoupyovkai pe Taon 220 V. MetnouapoloynoEeyTeTo aeavtkoepyaAio. To aeavtko epyaleio npenei va civaoupaooynevo aotkai va nopei va nepiotpeetai eueBepa. Aokoiouc apnoTc to naekptko epyaleio va epyotei Dokuataka yia 1 aeTOno to meviato apioo stpoovxopic ophiTo.Mv npaonouae taaloeva, un tpoyyua hdoovmea aeavtka epyaia. Ta xala- oueva nakopka epyaia npoei va anooov kai va npoka- leouv tpaumoiouc.

Oeog eAetroupyia kEKTcAetoupyiac

Na TETeTo nAektpko epyaiao ae leitoupyia mOvo otav npokai va to xnpoiomoiote. EToa Eoiokovopie evpeyia.

• Tia va 0e0e ae ktroupyia to nAektpko epyaieio nntote to diaakomn ON/OFF 8 orn 0eon Tva 0eotc krc aetoupyiaoc nAekpko epyaaleio na- thote to diakomtn ON/OFF 8 otn 0en «O».

YnobeiEicepyaia

Tia tvkatepyaia uikov ano okanpoetaaaa va xnpoiomoi eite troxouc aeavoc ano avpakotupitC (npoaepiKa eapntmuata).

Das Gerät ist vor Feuchtigkeit und Regen zu schützen.

Legen Sie das Gerät vor der Bearbeitung auf die Werkbank und befestigen Sie das Werkstück auf dem Arbeitstisch. Um optimale Ergebnisse zu erzielen, bewegen Sie das Gerät beim Bearbeiten hin und her. Der Arbeitstisch ist höhenverstellbar. - Führen Sie das Werkstück mit mittlerem Druck.

Montage

Ziehen Sie vor jeder Arbeit den Netzstecker aus der Steckdose. - Befestigen Sie das Elektrowerkzeug mit 4 vorgesehenen Bohrungen 7 mit geeigneten Schrauben am Tisch / an der Werkbank.

Montage des Funkenschutzes / der Werkstückauflage (siehe Bild A-D)

Verwenden Sie das Elektrowerkzeug nur mit dem Funkenschutz 10. Wegfliegende Funken können Ihre Augen verletzen oder Gegenstände in der Umgebung entzünden. - Montieren Sie den Funkenschutz 10 mit beiden Schrauben an der Halterung 9. Schrauben Sie den Funkenschutz 10 auf die Halterung 9. Montieren Sie die Werkstückauflage 11 wie im Bild gezeigt.

Symbole und ihre Bedeutung

Die Werkstückauflage 11 muss vor der Bearbeitung eingestellt werden. Die Werkstückauflage 11 darf nicht zu nah am Schleifmittel sein. Der Abstand sollte nicht größer als 2 mm sein. Die Werkstückauflage muss so eingestellt werden, dass sie das Werkstück sicher abstützt.

Die Werkstückauflage 11 oder das Werkstück muss so eingestellt werden, dass der Abstand zum Schleifmittel nicht größer als 2 mm ist. Wenn der Abstand größer ist, kann das Werkstück einklemmen oder beschädigt werden. Die Werkstückauflage muss so eingestellt werden, dass sie das Werkstück sicher abstützt.

Wenn der Abstand zwischen der Schleifscheibe und der Werkstückauflage 9 mehr als 2 mm beträgt, muss die Schleifscheibe ersetzt werden.

Schleifscheibe ersetzen

Ziehen Sie vor allen Arbeiten den Netzstecker aus der Steckdose. Verwenden Sie nur zugelassene Schleifmittel, die für die maximale Drehzahl des Elektrowerkzeugs geeignet sind. Verwenden Sie keine beschädigten oder abgenutzten Schleifmittel.

Ersetzen Sie die Schleifscheibe, wenn das Material dicker als 10 mm ist.

1 Kaltamyshnyi bryzgalnyi bosatyl Kaltamyshnyi altyn kolbyz. Akparnau Diskisin Korganys Kolfabymenen utai kysyp Sompblody2 akparnau plindienihe 5 wein alnyz.

Eskirtpe:3nKTP Kuraldyn son Khagynan shygyn aidaru umindieli 5 branasy son Khaktyk.

Kbly sufaunez men akparnau dnsisih akparnau plindieihe 5 wein alnyz. Khana akparau Dniskisin Keri rettinikpen orbau kerek. 1 Kaltamasyn K aty basyn Ornatynyz da 3 burandamen buran kovnyz.

Naidanalgan Khe Domlanekemes akparnau nskineri basa naidanalgandai alyn etkirneu tasymen (Khabik) etkirneiz.

Iuskane v eksploatatsii

Achtung! Spannung an der Schleifscheibe! Die Spannung an der Schleifscheibe muss den Eigenschaften der Daten, insbesondere des Elektrowerkzeugs, entsprechen. Geräte, die mit 230 V gekennzeichnet sind, können auch mit 220 V betrieben werden. Vor Inbetriebnahme prüfen Sie den Abrasivscheibe. Die Abrasivscheibe muss sicher montiert sein und sich frei drehen können. Lassen Sie sie im Leerlauf eine Minute lang mit maximaler Drehzahl laufen. Verwenden Sie keine beschädigten, ungleichmäßig abgenutzten oder rissigen Abrasivscheiben. Beschädigte oder defekte Werkzeuge können brechen und Verletzungen verursachen.

Ein- und Ausschalten

Um Energie zu sparen, schalten Sie das Elektrowerkzeug nur ein, wenn Sie es verwenden.

- Zum Einschalten des Elektrowerkzeugs schieben Sie den Ein-/Ausschalter nach vorne. - Zum Ausschalten des Elektrowerkzeugs schieben Sie den Ein-/Ausschalter nach hinten.

Arbeitshinweise

Zum Schleifen von Hartmetall verwenden Sie Abrasivscheiben mit Siliziumkarbid (nicht im Lieferumfang enthalten).

Schützen Sie das Elektrowerkzeug vor Stößen, Herunterfallen und Öl.

- Führen Sie das Werkstück mit mäßigem Druck an die Abrasivscheibe heran. Für optimale Ergebnisse bewegen Sie das Werkstück leicht hin und her. So nutzt sich die Abrasivscheibe gleichmäßig ab. - Kühlen Sie das Werkstück während der Arbeit mit Wasser.

Wartung und Service

Iopdbpkahe nIOuHCTBaHe

Pepn H3BbpuBaHe Ha KaKBInTo H da e DeHocTH no eNEKtpOnHcTpymeHTa H3KnIOuBaHTe Uencena oT 3aXpaHbAaTa MpeKa. 3a da pa6oHTne KaueCTBeHO 6e3onacHO, noDsbpxaTe eNEKTPoHnCTpyMeHTa H BeHTnlaQnoHHTe OTBOPH qHCTH.

Korato e Heo6xOma 3aMaHa Ha 3axpaHbua Ka6e, Tp8Ba Da ce N3BbpN B OToPnHpaH cepBn 3a eNEKTponHCTpyMeHTa Boi, 3a Da ce 3ana3n HnBOto Ha be3onacHOCT Ha eNEKTPOHHCTpyMeHTa.

CepBn3 H TexHnueckn CbBeTH

Korato ce o6bpuate C Bnponc Km npedctabntene,MOna, Hnpemehno nocoubaite 10-mppeHHaKaIIOxH Homep, O3haueH h TaBekkata H eneKtpOnHCTpyMeHa.

OTROBOPH HABBIPOCITE CNOTHOCHPOEMOHTA NOIDPBKKATA Ha BaaHn npOyKT MOKETe Da NONYUHTe OT HAaHn cepBn3EN OTdEi. MoTakHN CyTeKn INHFOpmAua 3a pe3epBn qacTNMOKETe Da HAMPeNTe CbIoo Ha aDPEC:

www.bosch-pt.com

EkmbHa B0w3aTexHnueckn CbBETN n npHIOKeHHN ige OTOBOPn CyDBOJCTBnE Ha BbPiocHTe BN OTHOCHO HAINTnpOdykTN NdoTbNHTeHNHe pncIcO6NeHHN 3a Tnx.

PobepbEoEOO-BoIrapn

Boi CepBn3 LcHtp

TapaHNoHHn H3BbHrapaHNoHHn peMOHTn

6yI. YepHn Bpbx 51-6

FPI Bm3HeC zHbP 1407

1907 Codon

Ten.: [phone]

Tel.: [phone]

Fax: [phone]

www.bosch.bg

Entsorgung

Elektrowerkzeuge, Zubehör und Verpackungen sollen einer umweltgerechten Wiederverwertung zugeführt werden. Nur für EU-Länder: Werfen Sie Elektrowerkzeuge nicht in den Hausmüll!

E-Mail: [e-mail]

Entsorgung

Električna orodja, pribor in embalažo je treba oddati v recikliranje, ki ustreza varstvu okolja.

Ne odlagajte električnega orodja med gospodinjske odpadke!

Samo za države EU:

V skladu z evropsko direktivo 2012/19/EU o odpadni električni in elektronski opremi ter njenem prenosu v nacionalno zakonodajo se neuporabna električna orodja in pribor ne smejo več odlagati med gospodinjske odpadke, temveč jih je treba ločeno zbirati in oddati v recikliranje, ki ustreza varstvu okolja.

Pridržujemo si pravico do sprememb.

Slovenščina

Varnostna navodila

Splošna varnostna navodila za električna orodja

POZOR
