NAVODILA ZA UPORABO GBG 6 Professional BOSCH

3 Zatezna prirubnica
4 Prirubnica za prihvat (GBG 6: dvodelni; GBG 8: jegodelni)

5 Brusno vreteno

6 Zašitna hauba
7 Otvoriza montazu
8 Prekidač za uključivanje-isključivanje
9 Drzač zašite od iskri

10 Zašita od iskri

11 Podlozaj radnog komada
12 Raklasti kljuc

Prikazani ili opisani pribor ne spada u standardno pakovanje. Kompletni pribor要去 de nadete u nasem programu pribora.

Izjava o usaglasenosti

C

Izavljujemo pod punom krivicnom i materijalnom odgovornosti da pod, Tehniicki podaci opisani proizvod odgovara svimdotnocidredbama instrukcije 2011/65/EU,2014/30/EU, 2006/42/EC uključujuci njene izmene i da je u skladu sa sledecim normama: EN 61029-1, EN 61029-2-4, EN 50581.

Tehnicka dokumentacija (2006/42/EC) kod: Robert Bosch Power Tools GmbH, PT/ETM9, 70538 Stuttgart, GERMANY

Pri uporabi elektrichnih orodij morate zaradi zašcite proti elektrichnemu udaru, nevarnosti

poskodb in pozara upostevati naslednje temeljne varnostne ukrepe.

Pred uporabo tega elektricega orodja si prosimo preberite si vsa navodila in opozorila in dobro shranite ta varno-stna navodila in opozorila.

Irzaz „elektricno orodje“, ki se povajla v varnostnih navodilih in opozorilih, se nanaša na elektricno orodje, ki ga napaja elektrika iz omrežja (z omrežnim kablom) in na akumulatorska elektrica orodja (brez omrežnega kabla).

Delovno področe naj bo vedn o cisto in dobro osvetljne. Nered in neosvetljena delovna področa lahko povzro-cijo nezgode.
Ne uporabljajte elektricnega orodja vokolju, kjer lahko pride do eksplozij oziroma tam, kjer se nahajao vnetlji- ve tekocine, plini ali prah. Elektrica orodja povrozajo iskrenje, zaradi kateregae se lahko prah ali para vnameta.
Prosimo, da med uporabo elektricnega orodja ne dovolite otrokom ali drugim osebam, da bi se Vam priblizali. Odvraçanje Vase pozornosti drugam lahko povzroci izgubo kontrole nad napravo.

Elektricna varnost

Priklučni vtikac elektricnega orodja se mora prilegati vtčnici. Spreminjanje vtikaca na kakrsenkoli nacin ni dovoljeno. Pri ozemljenih elektrichni odobjih ne uporabljajte vtikacev zadapterjer. Nespremenjeni vtikaci in ustrezne vtčnicze zmanjsujejo tveganje elektricnega udara.
Izogibajte se telesnemu stiku z ozemljenimi povrsinami kot so na primer cevi, grelsi, sterdiniki in hladilniki. Tve-ganje elektricega udara je veceje, ce je Vase telo ozemljeno.

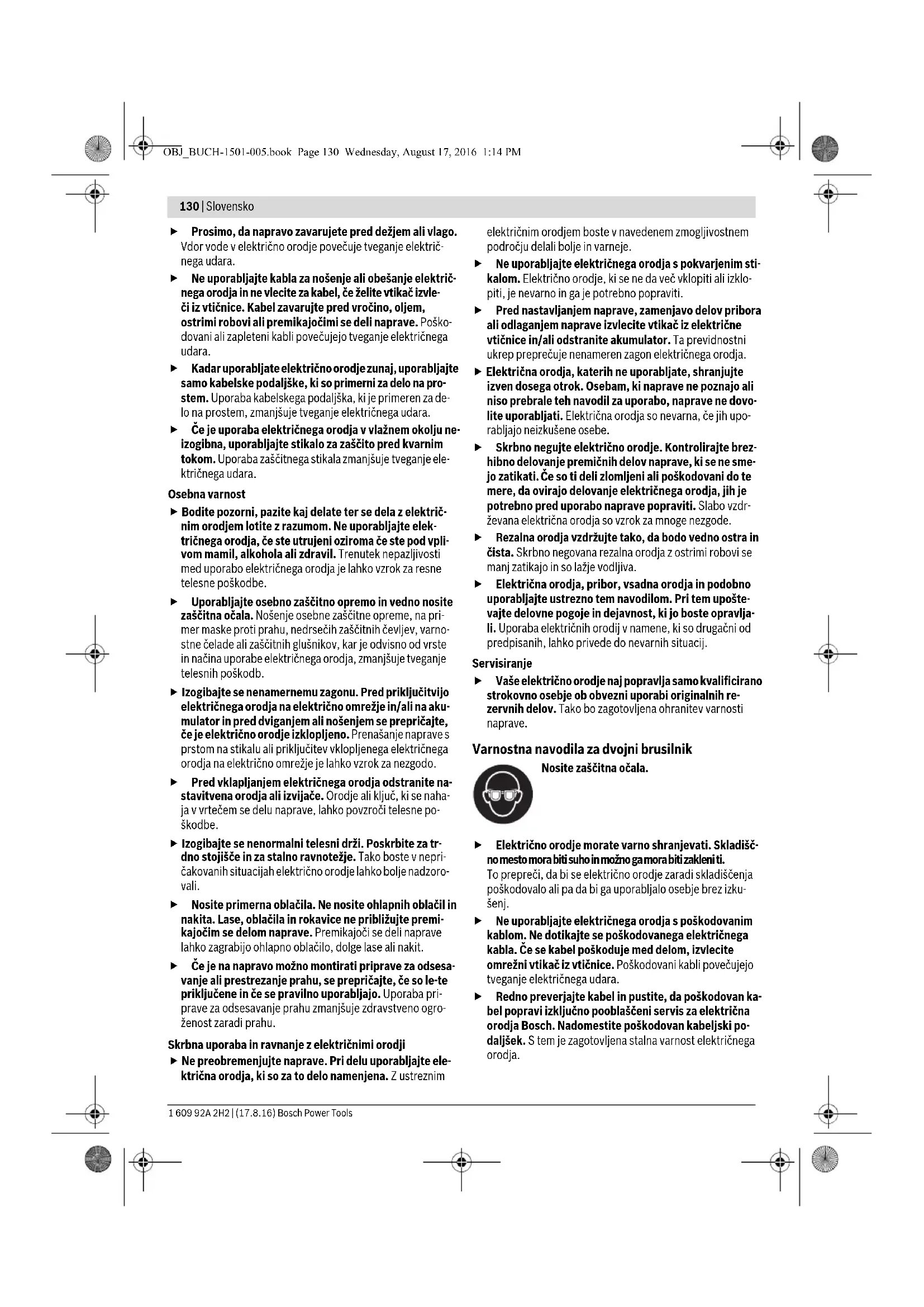

130 | Slovensko

Prosimo, da napravo zavarujete preddezjem ali vlago. Vdor vode v elektricno orodje povecuje tveganje elektricnega udara.
Ne uporablajte kabla za noosenje ali obesanje elektricnega orodja in ne vlecite za kabel, ce zeilite vtika izvleci iz vticnice. Kabel zavarujte pred vrocino, oljem, ostrimi robovi ali premikajocimi se deli naprave. Poškodovani ali zapleteni kabli povecujejo tveganje elektricnega udara.
Kadar uporabljate elektricno orodje zunaj, uporabljate samo kabelske podaljske, ki so primerni za delo na prostem. Uporaba kabelskega podaljska, ki je primeren za delo na prostem, zmanjsuje tveganje elektricnega udara.
- Ce je uporaba elektricnega orodja v vlaznem okolju neizogibna, uporabljate stikalo za zašcitopred kvarnim tokom. Uporaba zašcitnegastikala zmanjsuje tveganje elektricnega udara.

Osebna varnost

Bodite pozorni, pazite kaj delate ter se dela z elektricnim orodjem lotite z razumom. Ne uporabljale tsektricnegara odja, cte utrujeni oziroma cte ste pod vlivom mamil, alkohola ali zdrilv. Trenutek nepazljivsti med uporabo elektricnegara odja je lahko vrk za resne telesne poskodbe.
Uporabljaje osebno zašcitno opremo in vedno nosite zašcitna očala. Nošenje osebne zašcitne opreme, na primer maske proti prahu, nedrsečih zašcitnih Čevljev, varnostne Čelade ali zašcitnih glusnikov, kar je odvisno od vrste in nacina uporabe elektricnega orodja, zmanjsije tveganje telesnih poskodb.
Izogibajte se nenamernemu zagonu. Pred priklučitvijo elektricnega orodja na elektricno omreže in/ali na akumulator in pred dviganjem ali nošenjem se prepričajte, Če je elektricno orodje izklopljeno. Prenašanje napravs prstom na stikalu ali priklučitev vklopljenega elektricnega orodja na elektricno omreže je lahko vrozka nezhogo.
Pred vklaplanjem elektricnega orodja odstrinite na stavitvena orodja ali izvijače. Orodje ali ključ, ki se nahaj v vrtečem se delu naprav, lahko povzroci telesne poškodbe.
Izogibajte se nenormalni telesni drz. Poskrbite za trdno stojisce in za stalno ravnoteze. Tako boste v nepričakovanih situacijah elektricno orodje lahko bolje nadzorovali.
- Nosite primerna oblačila. Ne nosite ohlapnih oblačil in nakita. Lase, oblačila in rokavice ne priblizuţje premikajocim se delom naprave. Premikajovi se deli naprave laho zagrabijo ohlapno oblačilo, dolge lase ali nakit.
- Če je na napravo možno montirati priprave za odsesavanje ali prestrezanje prahu, se prepričajte, Če so le-te prikljucene in Če se pravilno uporabljajo. Uporaba pri-prave za odsesavanje prahu zmanjsuje zdravstveno ogrożenost zaradi prahu.

Skrbna uporaba in ravnanje z elektricnimi orodji

Ne preobremenjute naprave. Pri delu uporabljaite elektrica orodja, ki so za to delo namenjena. Z ustreznim

elektrinom orodjem boste v naveneden zmogljivostnem podrocu delali bolje in varneje.

Ne uporabljaje elektricnega orodja spokvarjenim stikalom. Elektrico orodje, ki se na več vklopi ali izklopiti, je nevarno in ga je potrebno popraviti.
Pred nastavljanjem naprave, zamenjavo delov pribora ali odlaganjem naprave izvolecite vtikac iz elektricne vtichnice in/ali odstranite akumulator. Ta previdnostni ukrep preprecuje nenameren zagon elektricega orodja.
Elektricna orodja, katerih ne uporabljate, shranujte izven dosegao trok. Osebam, ki naprave ne poznajo ali niso prebrale teh navodil za uporabo, naprave ne dovolite uporabljati. Elektricna orodja so nevarna, ce jih uporabljajo neizkušene osebe.
Skrbno neguje elektricno orodje. Kontrolirajte brezhibno delovanje premichih delov naprave, ki se ne smejo zatikati. Ce so ti deli zlomljeni ali poškodovani do te mere, da ovirajo delovanje elektricnega orodja, jih je potrebno pred uporabo naprave popraviti. Slabo vzdřevana elektrica ora dja so vrk za mnogne nezgode.
- Rezalna orodja vzdrzujte tako, da bodo vedno ostra in Čiesta. Skrbno negovana rezalna orodja z ostrimi robovi se manj zatikajo in so laje vodljiva.
Elektricna orodja, pribor, vsadna orodja in podobno uporabljate ustrezno tem navodilom. Pri tem uposte-vajte delovne pogoje in dejavnost, ki jo boste opravlja-li. Uporaba elektrichni orodij v namene, ki so drugačni od predpisanih, lahko privede do nevarnih situacij.

Servisiranje

Vase elektrico orodje Naj popravljia samo kvalificirano strokovno osebj ob obvezni uporabi originalnih rezervnih delov. Tako bo zagotovljena ohranitev varnosti naprave.

Varnostna navodila za dvojni brusilnik

Nosite zašcitna očala.

Elektricno orodje morate varno shranjevati. Skladišč-no mesto mora biti suho in možno ga mora bitizakleniti. To prepreci, da bi se elektricno orodje zaradi skladišcenja poskodovalo ali pa da bi ga uporabljalo osebje brez izkusenj.
Ne uporablajte elektricnega orodja s poskodovanim kablom. Ne dotikajte se poskodovanega elektricnegakabla. Ce se kabel poskoduje med delom, izvlecite omreznvi tika ic zticnice. Po skodovani kabli povecujejo tveganje elektricnega udara.
Redno preverjalte kabel in pustite, da poskodovan kabel popravizi izkljućno pooblaščeni servis za elektricna orodja Bosch. Nadomestite poskodovan kabeljski podalíšek. S tem je zagotovljena stalna varnost elektricnega orodja.

Slovensko|131

Poskrbite za to, da bodo rocaji suhi, cisti in brez olja ali masti. Mastni, naoljeni rocaji so zdrljivi in povzrocijo izgu bo nadzora.
Elektricno orodje prikrjucite na pravilno ozemljeno elektricno omreze.Vticnica in kabelski podaljsek morata biti oprempljena z delujoim zacitnim vodom.
Ne uporabljaje pribora, ki ga proizvajalec za to orodje ni specialno predvidel in kateregaa uporabe ne priporo- c. Zgol dejstvo, da lahko nek pribor pritrdite na Vase elektrico orodje, se ne zagotavlja varne uporabe.
Dovoljeno Stevilo vrtljajev vsadnega orodja mora biti najmanj tako visoko kot maksimalno stevilo vrtljajev, ki je navedeno na elektricem orodju. Pribor, ki se vrti hitreje kot je dovoljeno, se lahko zlomi in leti naokrog.
Ne uporabljaje poskodovanih vstavnih orodij. Pred vsako uporabo pregleje brusilne plošće glede na odušćenja in razpoke. Če vam elektricno orodje ali njegovo vstavno orodje pade na tla, preverite, ali je poskodovano ali pa uporabite neposkodovano vstavno orodje. Ko ste vstavno orodje pregledali in vstavili, se vi in druge osebe ne smete vec nahajati na neposrednim območju rotirajočega vstavnega orodja. Pustite, da se elektricno orodje vrti eno minuto dolgo z najvisjm stevilom vrtlajev. Večinoma se poskodovana vstava orodja med tem testnim casom zlomijo.
Elektricno orodje smete uporabiti le zašcitopred is krenjem 10. Iskrenje lahko poskoduje vase oci ali pa povzroci pozar na predmetih v okolici.
Pri bruşenju obrnite zašćito prediskrenjem 10 kolikor je možno navzdol. Pri bruşenju kovin pride do iskrenja.
Kontrolirajte v rednih intervahl razmak med podporo obdelovanca 11 oz. drzalom za zašitc pred iskrenjem 9 do brusilne plošce in ga po potrebi nestavite. Razmak do brusilne blošce ne sme biti vecji od 2 mm. Pri vecjem razmaku niste dovolj dobro zašciteni pred iskrenjem. Obdelovanec se lahko zaradi rotacije brusilne plošce vpotegne, kar lahko vodi do poskodb.
Obdelovanec premikajte le v smeri proti vklopljenemu elektricnemu orodju in elektricno orodje izklopite sele, ko ste privzdignili obdelovanec. Obdelovanec se lahkonenadoma premakne.
Nikoli ne vodite obdelovanca proti stranici rotirajoche brusilne ploše in brusite vedno od sprejd. Obdelo- nec se lahko zaradi rotacije brusilne ploše iztrga iz rok, kar lahko vodi do poskodb.
Med obratovanjem nikoli ne segajte v vrteco se brusilno plošco elektricega orodja. To lahko vodi do težkih poskodb.
Ne zaustavljaje ustavlajocih se brusilinh plošc protipritiskom na stranico plošce. Obdelovanec se lahko zaradi rotacije brusilne plošce iztrga iz rok, kar lahko vodi do poskodb.
- Nosite delovni predpasnik. Pazite na to, da ne pride do poskodb oseb zaradi iskrenja. Iz blizine odstranite gorljive materiale. Pri brusenju kovin pride do iskrenja.

Delovno mesto naj bo vedno cisto. Posebno nevarne so meşanice materialov. Prah lahkih kovin se lahko vname ali eksplodira.

Simboli

Simboli, ki sledijo, so lahko pomembni za uporabo Vašega elektricnega orodja. Zapomnite si, prosimo, simbole in njihov pomen. Pravilna razlaga simbolov Vam pomaga, da elektricno orodje bolje in varneje uporabljate.

Simboli in njihov pomen

Med tekom elektricega orodja z rokami ne posegajte v obmoje brusilne ploche. Ob stiku z brusilno plošco obstaja nevar-nost poskodbe.

Nosite zašcito sluha. Vpliv hrupa lahko povzroci izgubo sluha.

Nosite zašcitna očala.

Nosite zašćitno masko proti prahu.

Nosite zašcitne rokavice.

Opis inzmogljivost izdelka

Preberite vsa opozorila in napotila. Napake zaradi neupostevanja spodaj navenenih opozoril in napotil lahko povzrocijo elektrici ni udar, pozar in/ali tezte telesne poskodbe.

Razprit es lko naprav in pustite to

stran med branjem navodil za uporabo odprto.

Uporaba v skladu z namenom

Elektricno orodje je doloceno za ostrenje orodij ter za brusenje kovine in odstranjevanje srha s kovin.
Elektricno orodje smete uporabljati le za kratek cas (maks. 60 min).

Komponente na sliki

Ostvilcenje komponent, ki so prikazane na siki, se nana sa na prikaz elektricnegara odja na strani z grafiko.

1 Pokrov
2 Vpenjalna matica

132 | Slovensko

3 Vpenjalna prirobnica
4 Prijemalna prirobnica (GBG 6: dvodelna; GBG 8: enodelna)

5 Brusilino vreteno

6 ZašcitniPokrov
7 Izvirtine za montazo
8 Vklopno/izklopno stikalo
9 Drzalo za zašcito prediskrenjem

10 Zašcita pred iskrenjem

11 Podpora obdelovanca
12 Viličastik ljiuc

Prikazan ali opisan pribor ni del standarnega obsega dobave. Celoten pribor je del nasega programa pribora.

Informacija glede hrupa

Merilne vrednosti hrupa izračunane v skladu z EN 61029-2-4.

Nivo zvočega tlaka naprave po vrednotenju A je tipićno manji od 70 dB(A). Netocnost K =3 dB.

Nivo hrupa pri delu lahko preseze 80 dB(A).

Nosite zašcitne glušnike!

Izjava o skladnosti

Z izkljucno odgovornostjo izjavljamo, da je izdelek, opisan v "Tehnicih podatkih", v skladu z vsemi relevantnimi dolocili direktiv 2011/65/EU, 2014/30/EU, 2006/42/ES, vkljucno njihovimi sprembami in ustreza naslednjim normam: EN 61029-1, EN 61029-2-4, EN 50581.

Tehnična dokumentacija (2006/42/ES) pri: Robert Bosch Power Tools GmbH, PT/ETM9, 70538 Stuttgart, GERMANY

Številka artikla		3 601 B7A 0..	3 601 B7A 1..
Nazivna odjemna moč P1	W	3	5
Izhodna moč P2
- 50 Hz	W	240	420
- 60 Hz	W	250	-
Vrsta delovanja*		S2 (60 min)	S2 (60 min)
Število vrtljajev v prostem teku
- 50 Hz	min-1	2900	2900
- 60 Hz	min-1	3500	-
Navoj brusilnegа vretena		M 12 M 12
Brusilne plošće
- Pre m er	mm	150	200
- Širina	mm	20	25
- Prijemalna odprtina	mm	20	32
- Gr anulaci ja		24/60	24/60
Prijemalna prirobnica
- Prijemalna odprtina	mm	12,7	15
- min. odprtina	mm	1,5	1,5
Teža po EPTA-Procedure 01:2014	kg	10,0	16,5
Zaščitni razred		⊕/I	⊕/I

Navedbe veljajo za nazivne napetosti [U] 230 V. Pri drugih napetostih in drzavno specificnih izvedbah lahko te navedbe variirajo.

* Vrsta obratovanja S2 (60 min) oznacuje katko obratovanje, ki maksimalno lahko traja 60 min. Po tem csu morate elektrico orodje izkljuciti in pusite, da se ohladi.

Montaža

Pred začetkom kakršnih koli del na elektricné orodju izvlecite omrežni vtikač iz vtčnice.
-Elektricno orodje z ustreznimi vijaki pritrdite v 4 za to predvidene luknej 7 na delovni mizi/delovni plosci.

Montaza zašite prediskrenjem/podpore obdelovanca (glejte sliko A-D)

Elektricno orodje smete uporabiti le zašcitopred iskrenjem 10. Iskrenje lahko poskoduje vase oci ali pa povzroci požar na predmetih v okolici.

Slovensko | 133

Montirajte drzalo za zašito pred iskrenjem 9 z obema vija koma.
- Privijte zašićo prediskrenjem 10 na držalo za zašćito prediskrenjem 9.
Montirajte podporo obdelovanca 11 tako, kot je prikazano na sliki.
Ne zamenjaje desne in leve podpore obdelovanca 11. Sicer je razmak med podporo obdelovanca 11 in brusilno plošco prevelik. Pri vecjem razmaku niste dovolj dobro zašciteni pred iskrenjem. Obdelovanec se lahko zaradi rotacije brusilne plošce vpotegne, kar lahko vodi do poskodb.
Kontrolirajte v rednih intervalih razmak med podporo obdelovanca 11 oz. drzalom za zašcitopred iskrenjem 9 do brusilne plošce in ga po potrebi nastavite. Razmak do brusilne blošce ne sme biti večji od 2 mm. Pri večjem razmaku niste dovolj dobro zašciteni pred iskrenjem. Obdelovanec se lahko zaradi rotacije brusilne plošce vpote-gne, kar lahko vodi do poskodb.

Menjate brusilno ploso, ko drzala za zašcito pred izkrenjem 9 ni moč več nastaviti na zahtevan razmak, ki mora znašati maks. 2 mm do brusilne plošće.

Pred začetkom kakrsnih koli del na elektrichem orodju izvlecite omrežni vtikac iz vticnic.
Dovoljeno Stevilo vrtljajev vsadnega orodja mora biti najmanj tako visoko kot maksimalno stevilo vrtljajev, ki je navedeno na elektricnem orodju. Pribor, ki se vrti hitreje kot je dovoljeno, se lahko zlomi in leti naokrog.

Menjalte brusiln plosco takoj, ko bo slednja imela le se 10 mm preostalega materiala.

• Sprostite tri vijake Pokrova 1 in smemitePokrov 1. Pridrzi te brusilno ploso z zašcitnimi rokavicami in odvijte vpenjalno matico 2 z bruisnega vretena 5.

Oporzorilo: Brusilino vreteno 5, ki moli z leve strani elektricne ga orodja, ima levi navoj.

• Odstranite vpenjalno prirobnico 3 in brusilno plošćo z brusilnega vretena 5.
  -Izvedite montazo nove brusilne plose v nasprotnem vr stnem redu. Z moznim pritiskom namestitePokrov 1 in ga s tremi vijaki ponovno pritrdite.

Rabljene in neokrogle brusilne plošće morate pred nadalno uporabo naravnati z brusom (pribor).

Odsesavanje prahu/ostruzkov

Prah nekaterih materialov kot nth. svicenega premaza, nekaterih vrst lesa, mineralov in kovin je laho zdravju skodljiv.Dotik ali vdihavanje tega prahu laho povzroci alerigne reakcije in/ali obolenja dihal uporabnika ali oseb, ki se nahajao v blizini.

Dolocene vrste prahu kot nthr. prah hrastovine ali bukovja veljao kot kancerogene, Se posebej v povezavi z dodatnimi snovmi za obdelavo lesa (kromat, zacitno sredstvo za les).Material z vsebstoj zobesta smjo obdelovati le strokovnjaki.

• Poskrbite za dobro zračanje delovnega mesta.

-Priporocamo, da nosite zašcitno masko za prah s filtrinim razredom P2.
Upostevajte veljavne nacionalne predpise za obdelovalne ma- teriale.
Prepreci nabiranje prahu na delovnem mestu. Pra se lahko hitro vname.

Delovanje

Zagon

Upostevejate omreznapetost! Napetost vira elektricne energije se mora ujematis podatki na tipski plošcici elektricnega orodja. Orodje, ki je oznaceno z 230 V, lahko priklujciteteudi na napetost 220 V.
Preverite brusilna orodja pred uporabo. Brusilno orod je mora biti pravilno montirano in se mora prosto vrteti. Preizkusni tek morate izvajati najmanj 1 minuto pri najvisjem stevilu vrtljajev brez obretenitve. Ne upora-blijajte poskodovanih, neokroglih ali vibrirajo cih brusilnih orodij. Po skodovana brusilna orodja lahko po cijo in povzrocijo poskodbe.

Vklop/jizklop

Da bi privarcevali z energijo, vklopite elektricno orodje le taktat, ko ga boste uporabljali.

Z a zagon elektricnega orodja postavite vklopno/izklopno stikalo 8 v pozicijo.
- Ce hóctete elektrínco orodje izklijuciti, postavite vklopno/izklopno stikalo 8 v pozicijo „0".

Navodila za delo

Za obdelovanje obdelovancev iz trde kovine uporabite brusilne plošće iz silicijvega karbida C (pribor).

Zascitite brusilno plosco pred udarci, sunki in mascobo.

Polozite obdelovanec, ki ga zeite brusiti, na podporo obdelovanca 11 in ga potisnite lahno proti brusilni plošči. Za dosego optimalnih brusilnih rezultatov premikajte obdelovanc lehno sem ter tja. Zaradi tega se tudi brusilna plošča enakomerno obrablja.
Vmes ohladite obdelovanec v vodi.

Vzdrževanje in servisiranje

Vzdrževanje in cisčenje

Pred začetkom kakrsnih koli del na elektrichem orodju izvlecite omrežni vtika iz vticnice.
Elektricno orodje in prezračevalne reže naj bodo vednoci sti, kar bo zagotovilo dobro in varno delo.

Da bi se izognili ogrozanju varnosti v primeru, da morate na domestiti priključni kabel, mora to storiti servis podjetja Bosch ali pooblascen servis za elektricna orodja Bosch.

Servis in svetovanje o uporabi

V primeru dodatnih vprasanj in pri narocanju nadomestnih delov brepzpogojno navedite 10-mestno stevilko artickla, ki je navedena na tipski plošcici naprave.

134 | Hrvatski

Servis Vam bo dal odgovore na Vasvprasnja glede popravila in vzdrrzevanja izdelka ter nadomestnih delov. Risbe razstvljenega stanja in informacije o nadomestnih delih se nahajao tudi na spletu pod:

www.bosch-pt.com

Skupina svetovalcev o uporabi podjetja Bosch Vam bo z vesejlem v pomoč pri vprašanjih o nasih izdelkih in njihovega pri-bora.

Slovensko

Top Service d.o.o.

Celovska 172

1000 Ljubljana

Tel.: [phone]

Tel.: [phone]

Fax: [phone]

Odlaganje

Elektricno orodje, pribor in embalazo je treba dostaviti v okolju prijazno ponovno predelavo.

Elektricnih orodij ne vrzite med gospodinjske oppadke!

Samo za drzave EU:

V skladu z Direktivo 2012/19/EU Evropskega Parliamenta in Sveta o odpadni elektrichi in elektronski opremi (OEO) in njeni uresnicipty v nacionalnem pravo se morajo elektrica orodja, ki niso vec uporabi, locenzbirati ter okolju prijazno reciklirati.

Pridrzujemo si pravico do spremb.
