NÁVOD K OBSLUZE BTEXACT 7 Professional BOSCH

Bezpečnostní upozorněné

Obecné bezpečnostníPokyny pro elektrické náradi

VYSTRAHA

Prostudujte si vsechny bezpečnostní výstráhy,Pokyny,

ilustrace a specifikace k tomuto elektrickému naáridi. Nedodržovani vsech nizé uvedenychPokynu muze mit za nasledek uraz elektrickým proudem, požár a/nebo tězké poraněni.

Vsechnavarovná upozornéni apokyny do budoucnau uschovejte.

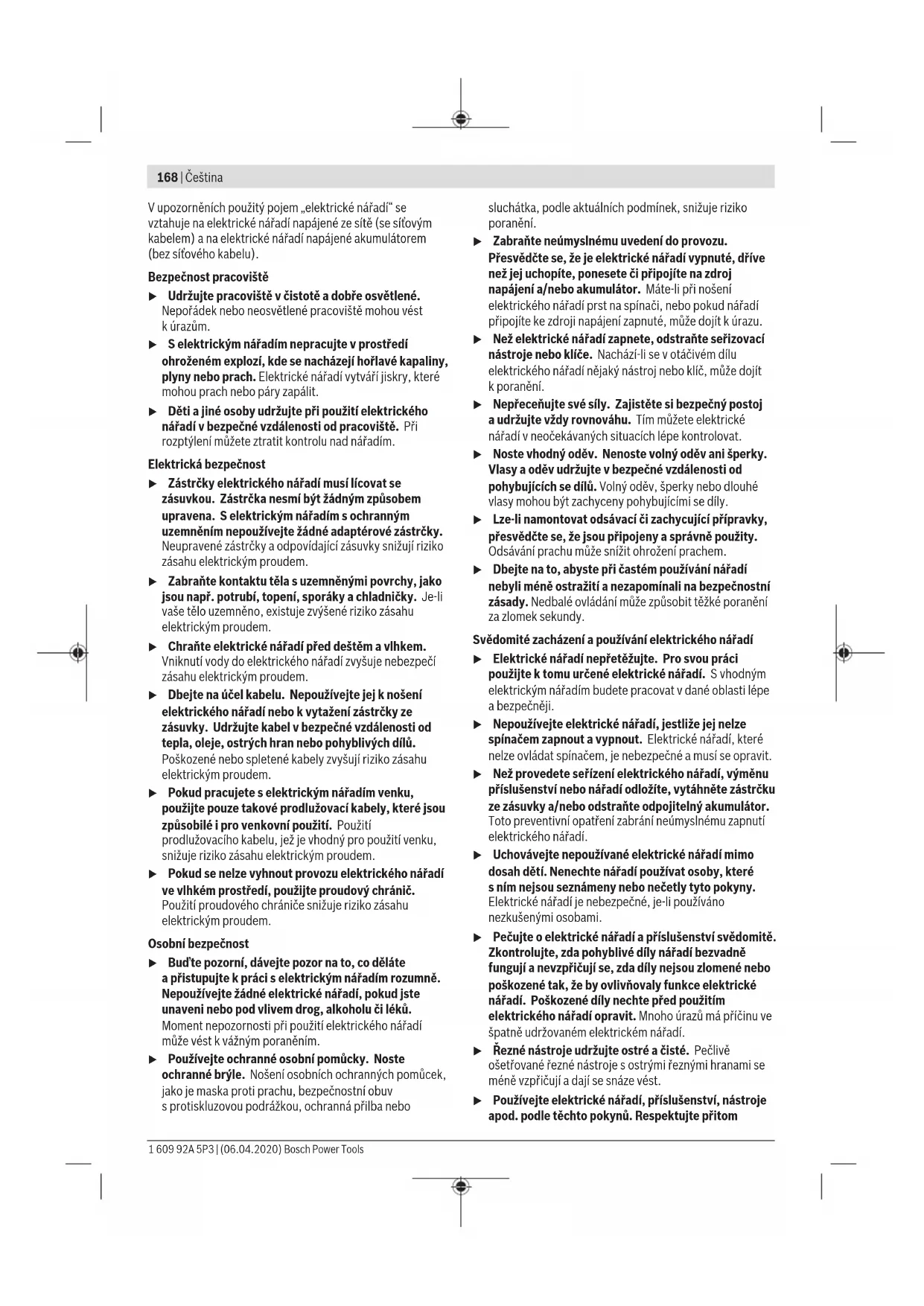

168 | Čestina

V upozornénich pouzity pojem „elektrické náradi" se vztahujé na elektrické náradí napajene ze sítě (se sítovym kabelem) a na elektrické náradí napajene akumulátorem (bez sítového kabelu).

Bezpečnost pracovište

Udrzujte pracoviste v cristote a dobre osvétlené. Nepoádek nebo neosvétlené pracovisté mohou vest k urazum.
▶ S elektrickym naśadim nepracujte v prostředí ohrozenémexplozí, kde se nacházejí hořlavé kapaliny, plyny nebo prach. Elektrické naśadi vytváři jiskry, které mohou prach nebo páry zapálit.
Deti a jine osoby udrzujte pri pouzit elektrickeho naradi v bezpecné vzdalenosti od pracoviste. Pri Rozptyleni muzete ztratit kontrolu nad naradim.

Elektrická bezpečnost

Zastricky elektrickego naraudi muslicovat se zasuvkou. Zastrka nesmi byt zadnym zpusobem upravena. Selektrickym naradim ochrannym uzemennim nepouziveje zaadne adapterove zastrky. Neupravené zastricky aodpovidajici zasuvky snizuji rizikozasahu elektrickym prudem.
Zabrahte kontaktu tela uzemnénymi povrchy, jako jsou napr. potrubi, topeni, sporaky a chladnicky. Je-li vase telo uzemneno, existuje zvySené riziko zasahu elektrickym proudem.
- Chrante elektrické nárdi pred destém a vlhkm. Vnikutí vody do elektrického nárdi zvysuje nebezpeci zásahu elektrickým proudem.
Dbeje na učel kabel. Nepoužívejte jej k nošeni elektrického náridé nebo k vytaženi zástrčky ze zásvúky. Udržujte kabel v bezměne vzdalenosti od tepla, oleje, ostrych hran nebo pohyblívych dlú. Poskozené nebo spletené kabely zvyšuju riziko zásahu elektrickým proudem.
Pokud pracujete s elektrickym náradim venku, pouzijte pouze takové prodlužovaci kabely, které jsou zpúsobilé i pro venkovni pouziti. Pouziti prodlužovaciho kabelu, jež je vchodný pro pouziti venku, snizuje riziko zasahu elektrickym proudem.
Pokud se nelze vyhnout provozu elektrického nařadi ve vlhkém prostřédí, použijte proudový chranič. Použiti proudoveho chraniče snizuje riziko zásahu elektrickým proudem.

Osobni bezpečnost

Bud'te pozorni, daveje pozor na to, co delate a pristupujte k pracis elektrickym naradimrozumné. Nepouzivejte zdne elektricke naradi, Pokud jste unaveni nebo pod vlivem droq, alkoholu cI leku Moment nepozornosti pri pouziti elektrickho naradi muze vest k vaznym poranenim.
Používejte ochranné osobní pomúcky. Nostochranné bryle. Nosěni osobních ochrannych pomůcek, jak je maska proti prachu, bezpečnostní obuvs protiskluzovou podrážkou, ochranná prílba nebo

sluchatka, podle aktualignich podminek, snizuje riziko poraneni.

Zabraţne neumyslnému uvedeni do provozu. Presveděcte se, ze je elektrické náradí vypnuté, díve než jej uchopite, ponesete āprijopité na zdroj napájení a/nebo akumulator. Mátě-li pri nošeni elektrického náradí prest na spinači, neboPokud náradí pripojité ke zdroji napájení zapnute, muže dojt k urazu.
Než elektrické náradí zapnéte, odstrańte seřizovací nastroje nebo klicě. Nachází-li se v otáčivém dlù elektrického náradí nějaký nástroj nebo klic, muže dojit k poranění.
Nepceñujte své sily. Zajistete si bezpečný postoj a udržujte vždy rovnováhu. Tim muzete elektrické nárdí v neocékávanych situacích lépe kontrolovat.
Noste vchodn'y odev. Nenoste volny odev ani sperky. Vlasy a odev udrzujte v bezpecné vzdalenosti od pohybujicich se dilu. Volny odev, sperky nebo dlouhé vlasy mohou b't zachyceny pohybujićimi se dily.
Lze-li namontovat odsavaci ci zachycujici pripravky, presvedcte se, ze jsou pripojeny a spravné pouzity. Odsavani prachu muze snizit ohrozeni prachem.
Dbejte na to, abyste pri castem pouzivani naradi nebyli mene ostražiti a nezapominali na bezpecnostni zasady. Nedbalé ovladani muze zpusobit tezké poraneni za zlomek sekundy.

Svedomité zacházeni a používani elektrického naradi

Elektrické náradi nepřežujte. Pro svou práci použijte k tomu urcené elektrické náradí. Svhdným elektrickým náradim budete pracovat v dané oblasti lépe a bezpečnéji.
Nepouzivejte elektrické nářadi, jestlize jej nelze spinačem zapnout a vypnout. Elektrické nářadi, které nelze ovladat spinačem, je nebezpećné a musí se opravit.
Nez provedete serfzeni elektrického nárádi, vymenu príslušenstvi nebo nárádi odložite, vytahněte zástrčku ze zásuvky a/nebo odstraťe odpojítelný akumulator. Toto preventivné opatřeni zabrani neumyslnému zapnutí elektrického nárádi.
Uchovávejte nepouživané elektrické nářadi mimo dosah detí. Neneche nářadi použivat osoby, které s nim nejsou seznámery nebo necětly tytoPokyny. Elektrické nářadi je nebezpečné, je-li použivano nezkusenymi osobami.
Pecujte o elektrické náradi a prisluşenství svédomite. Zkontrolujte, zda pohyblíve dily náradi bezvände funguji a nevzpřicují se, zda dily nejsou zlomené nebo poskozené tak, ze by ovlivnóvaly funkce elektrické náradi. Poskozené dily nechte préd použitím elektrického náradi opravit. Mnoho urazú ma pricinu ve spatné udrzovaném elektrickém náradi.
- Rezné nastroje udrzujte ostre a cîsté. Pečíve osetrované rezné nastroje ostrymi reznymi hranami se mène vzipricuji a daji se snaze vest.
Používejte elektrické nařadi, príslušenstvi, nastroje apod. podle těchtoPokynu. Respektujte pritom

pracovni podminky a provadénou cinnost. Pouziti elektrického nárdi pro jiné nez urcené pouziti muze vest k nebezpečnám situacim.
Udrzujte rukojetiauchopové plochysuche,ciéa bez oleje a maziva.Kluzké rukojetiauchopové plochy neumoznju beczepcnou manipulaci ovladani naradi vneocekavanych situacich.

Pouzitá péce o akumulatorov náradi

Akumulatory nabijejte pouze v nabijecce, ktera je doporučena vyrobcem. U nabijechy, ktera je vchodná pro urciy druh akumulatoru, existuje nebezpeci požaru, je-li pouzivana s jinymi akumulatory.
Do elektrického nárdi pouzivejte pouze k tomu urcené akumulatory. Pouziti jin'ych akumulatoru muze vestk poraneni ci pozaru.
Nepouživaný akumulator uchovávejte v bezpečné vzdálenosti od kovovych predmetú, jako jsou kancelárské sponky, mince, kliče, hrebíky, srouby nebo jiné drobné kovové predmetú, které mohou zpúsobit premostěni kontaktú. Zkrat mezi kontakty akumulatoru muže mit za následek popáleniny nebo požár.
Pri nespravnem pouziti muze z akumulatoru vyteci kapalina. Nedotykejte se ji. Pri nahodnem kontaktu oplachne t misto vodou. Pokud kapalina vnikne do oci, navstivte lekaré. Kapalina vytékajci z akumulatoru muze zpuosbit podrazděni pokožky nebo popaleniny.
Nepouzivejte akumulator nebo naudi, ktere je poskozené ci upravené. Poškozené nebo upravene akumúláry se mohou chovat nepredvidané a zpúsobit požár, vybuchci poraněni.
Nevystavujte akumulator nebo na radi ohni ci nadmerné teplote. Vystaveni ohni nebo teplote nad 130°C muze zpusobit vybuch.
Dodrzejte vsechny Pokyny pro nabijeni a nenabijejte akumulator nebo naudi mimo teplotni Rozsah uvedeny vPokynech. Nespravne nabijeni nebo nabijeni pri teplotach mimo uvedeny Rozsah muze poškodit akumulator a zvysit riziko požaru.

Servis

Neche své elektrické nárdi opravit pouze kvalifikovanym odborným personálem a pouze s originínními nahradními dily. Tim bude zajistěno, ze bezpečnost elektrického nárdi zustane zachována.
Nikdy neprovádejte servis poskozenych akumulatoru. Servis akumulatoru by měl provadět pouze vyrobce nebo autorizovana opravna.

Bezpečnostní upozorněné pro sroubováky

▶ Provádite-li operaci, pri které se muze spojovací prvek dostat do kontaktu se skrytou elektroinstalaci, držte elektrické nařadi za izolované ochopovací plochy. Pri kontaktu spojovacího privku se zivým vodičem muze nechráněnymi kovovymi cástmi elektrického nařadi věst elektricky proudly a zpúsobit uraz oblsuhy.

Pouijte vchodne detekcni priestroje na vyhledani skrytych Rozvodnych vedeni nebo kontaktujte misti dodavatelskou spolecnost. Kontakt s elektrickym vedenim muze vest k pozaru azasahu elektrickym proudem. Poškozeni vedeni plynu muze vest k vybuchu. Proniknuti do vodovodniho potrubi zpusobi vecne skody.
Elektronáradí drzte pevné. Pri utahováni a povolováni sroubú mohou vzniknout vysoke reakcní momenty.
Zajistete obrobek. Obrokpevne uchyceny upinacim pripravkem nebo sverakem je upevneny bezpecneni, nez kdybyste ho drzeli v ruce.
Než elektrónáři odložíte, počkejte, dokud se nezastavi. Nasazovaci nastroj se muže vzpřićit a věst ke ztráté kontroly nad elektrónáradim.
Pri poskozeni a nespravnem pouziti akumulatoru mohouunikat vypary. Akumulator muze zacit holet nebo muze vybouchnout. Zajistete privod cerstveho vzduchu a pri potizich vyhledje tkeare. Vypary mohou drazdit dychacicesty.
Neotvirejte akumulator. Hrozi nebezpeci zkratu.
Spicatymi predmety, jako napr. hrebiky nebo sroubovaky, nebo pusobenim vnajsi sily muze dojit k poskozeni akumulatoru. Uvnitr muze dojit ke zkratu a akumulator muze zaich horet, muzeznjunikat kour, muze vybouchnout nebo se prehrat.
Akumulator pouziveje pouze v produitch vyrobce. Jen tak bude akumulator chränény prd nebezpecnym pretizenim.

Chrante akumulator pred horkem, napr. i pred trvalym slunecnim zarenim, ohnem, necistotami, vodou a vlhkosti. Hrozi nebezpeci vybuchu a zkratu.

Kdyz se nastroj zablokuje, elektronaradi ihned vypnete. Bud'te pripraveni na velke reakcni momenty, ktere zpusobuji zptny raz. Nastroj se zablokuje, kdyz je elektrické naradji pretizene nebo kdyz se vzprici y obrabenem materialu.

VYSTRAHA

Prach, ktery vznikp brouseni smirkovym papirem, fezani,

brouseni, vrtani a podobne, muze mit karcinogenni, teratogenni nebo mutagenni ucinky. Nekteré z latek, ktere obsahuje tento prach, jsou: olovo u barev a laku obsuhjicich olovo, krystalicky oxid kremicity v cihlach, cementu a vznikajici pri dalsih zednickych pracich, arzen a chromat v chemicky osetrenem dvee. Riziko onemocneni zavisni na tom, jak casto jste pusobeni techto latek vystaveni. Pro snizeni nebezpeci byste meli pracovat pouze v dobre vetranych prostorech s prisluynymi ochrannymi pomuckami (napr. specialne navrzenymi respiratory, ktere filtruji i ty nejmensi CASTice pracu).

Zabrahte neumyslnemu zaputni. Nez nasadite akumulator, zkontrolujte, zda je vypinač ve vypnuté poloze. Noseni elektrónáradí prstem na vypinači nebo nasazení akumulatoru do zaputného elektrónáradí muze vestib k urazum.

170|Cestina

Pouzíveje pouze bezvadné, neopotřebéné nastroje.
Vadné nastroje se mohou například zlomit a zpùsobit
poraněi a věcné škody.
Pri nasazovani nastroje dbeje na to, aby pvne sedel na upinani nastroje. Pokud neni nastroj pvne spojeny s upinanim nastroje, muze se opet uvolnit a nenu uz pod kontrolou.
Pri zaroubovani dlouhych sroubu budte opatrnir, v zavislosti na druhu sroubu a pouzitem nastrojihrozi nebezpeci sklouznuti. Dluhe srouby nelze casto tak dobre controlovataje nebezpeci,ze pri zaroubovani sklouznete a poranite se.
Než elektrónárádi zapnéte, zajistěte, aby byl nastavený směr otáčeni. Pokud chcete například povolit sroub a směr otáčeni je nastavený tak, ze se sroub bude utahovat, muže dojít k prudkému nekontrolovanému pohybu elektrónárádi.
Elektronáradí nepouživejte jako vrtacku. Elektronáradí s Rozpojavaci spojkou neni vchodné pro vrtani. Spojka se muze automaticky bez varovani vypnout.
Pozor! Pri pouzivani elektronaradi s Bluetooth muze dochazet k ruseni jinych pristroju a zarifeni, letadel a lekarskych pristroju (napr. kardiostimulatoru, naslouchadel). Rovnez nelze zcela vyloucit negativni vliv na osoby a zvirata v bezprostrednim okoli. Elektronaradi s Bluetooth nepouziveje v blizkosti lekarskych pristroju, cerpacich stanic, chemickych zaizeni, oblasti s nebezpecim vybuchu a oblasti trhacich pracie. Elektronaradi s Bluetooth nepouziveje v letadlech.Vyhnete se jeho pouzivani po delsi dobu v bezprostredni blizkosti sveho tela.

Slovni ochrnaná znamka Bluetooth a grafická označeni (loga) jsou zaregistrované ochrannesznámky a vlastnictv splicechnosti Bluetooth SIG, Inc. Na jakékoli použivani teto slovní ochrannesznámky / těchto grafickych označeni splicechnosti Robert Bosch Power Tools GmbH se vztahuje licence.

Použití v souladu s určeným učelem

Sroubovací systém BT-EXACT/BT-ANGLEEXACT
a EXACnnect je urcený pro sroubovací a povolováni sroubú
a dalé pro utahováni a povolováni matic v uvedeném Rozpétí
rozmeru a vykonu. Neni urcený pro dokumentováni
utahovaciho momentu nebo uhlu otočeni srouboveho spoje.
Sroubovací systém umoznjue bezdrátový prenos dat signálu
sroubovací pomoci bezdrátové technologie Bluetooth®.

Vysilaji se signaly, OK" a, neni OK" (sroubovani v poradku / neni v poradku) prumyslovych sroubovaku série BT-EXACT a BT-ANGLEEXACT do zakladni stanice EXACconnct. Bez zakladni stanice EXACconnct nelze sroubovaky rady BT-EXACT a BT-ANGLEEXACT uvest do provozu: Sroubovaky jsou pri dodani zablokované a lze je odblokovat pouze ze zakladni stanice.

PrcteTe si a dodrzujte navod k pouziti zakladni stanice EXACnecT. Nejprve uved'te do provozu zakladni stanici EXACnecT.

Zobrażené současti

Cislovani zobrazenych soucasti se vztahuje na zobrazeni elektronaradi na strancs obrazky.

(1) Nastroj (napiř. šroubovací hlavice)
(2) Upinani nastroje
(3) Uhlova'sroubovacihlava
(4) Stranovy klic sotvorem klice 27 mm
(5) Plocha pro nasazení kliche na prirubé uhlové hlavy
(6) Stranovy klic s otvorem klice 22 mm
(7) Posuvné tlačitko pro prědvolbu kroutcího momentu
(8) Závesnytmen
(9) LEDukazatel zaśroubovani
(10) LED ukazatel Bluetooth®
(11) LED ukazatel stavu nabití akumulátoru
(12) Vypinac
(13) Prépinač směru otáčeni
(14) Upevnovací dražky pro závesný třmen
(15) Držák LED
(16) Plocha pro nasazení klicne na prévleçné matici
(17) Odjišovaci tlačitko akumulátoru
(18) Akumulator s APT kontaktem
(19) Oznacovaci krouzek
(20) Pracovni osvétleni
(21) Nabijecka
(22) Sifová zástrčka
(23) Zeleny LED ukazatel na nabijece
(24) Červeny LED ukazatel na nabiječce
(25) Rychlovymenné sklichidlo
(26) Nastavovací nastroj
(27) Klic na vinitri sestihran
(28) Nastavovacikotouc
(29)Pojistny krouzek
(30) Dutina v krytu
(31) Rukojej (izolovaná plocha rukojeti)

Zobrazené nebo popsané prisluosenstvi nepatrik standardnimu obsahu dodávy. Kompletní prisluosenstvi naleznete v našem programu prisluosenstvi.

Technické udaje

Prümyslový akumulátorový sroubovák2467BT-EXACT
	0 602 491 433 0 602 491 437 0 602 491 431 0 602 491 439
Číso zboží
Rozsaḥ nastavení krotuciho momentu Nm 0,5-2 1-4 1-6 1,5-7
Otáčky naprázdno n0	min1	600A)	900A)	600A)	150A)
Jmenovité napěti V 9,6 9,6 9,6 9,6
Směr otáčeni		OQ	OQ	OQ	OQ
Upinámí nastroje SWF 1/4" SWF 1/4" SWF	1/4" SWF 1/4"	O	O	O	O
Datové rozhraní (rádiove) Bezdrátová technologie Bluetooth® třda 2 (specifikace 1.2)
Maximálné dosah prěnosu m 10 10 10 10
Hmotnost podle EPTA-Procedure 01:2014 kg 0,80 0,80 0,80 0,80
Doporučéná teplota prostředí pri nabíjení	°C	0 až +35	0 až +35	0 až +35	0 až +35
Dovolená teplota prostředí pri provozuB)	°C	-20 až +50	-20 až +50	-20 až +50	-20 až +50
a pri skladovány
Provozní frekvenčné Rozsah	MHz	2 402-2 480	2 402-2 480	2 402-2 480	2 402-2 480
Vysilací vykon max.	mW 0,5 0,5 0,5 0,5
Stupeř krytí		IP 20	IP 20	IP 20	IP 20

A) Mérénopri 20-25°C s akumulatorem 2 607 335 681.
B) Omezenyvykon pri teplotach < 0^

Prùmyslový akumulátorový šroubovákBT-EXACT		8	9	12
Číso zboží		0 602 491 443	0 602 491 435	0 602 491 441
Rozsaḥ nastavení krouticího momentu	Nm	1,5-8	1,5-9	1,5-12
Otáčky naprázdno n₀	\( min^{-1} \)	\( 650^{A)} \)	\( 350^{B)} \)	\( 400^{A)} \)
Jmenovité napěti	V	12	9,6	12
Směr otáčeni		ΩΩ	ΩΩ	ΩΩ
Upináni nastroje		SWFO 1/4"	SWFO 1/4"	SWFO 1/4"
Datové rozhrani (rádiové)		Bezdrátová technologie Bluetooth® třída 2 (specifikace 1.2)
Maximálné dosah prěnosu	m	10	10	10
Hmotnost podle EPTA-Procedure 01:2014	kg	0,90	0,80	0,90
Doporučéná teplota prostředí prí nabíjení	°C	0 až +35	0 až +35	0 až +35
Dovolená teplota prostředí prí provozcuća prí skladování	°C	-20 až +50	-20 až +50	-20 až +50
Provozní frekvenčné rozsah	MHz	2 402-2 480	2 402-2 480	2 402-2 480
Vysilací výkon max.	mW	0,5	0,5	0,5
Stupeř krytí		IP 20	IP 20	IP 20

A) Mérénopri 20-25°C s akumulatorem 2 607 335 683.
B) Mérénopri 20-25°C sakumulatorem 2607335681.
C) Omezeny vykon pri teplotach < 0^ C

Prümyslový akumulátorový uhlový sroubovákBT-ANGLEEXACT		2	3	6
Číso zboží		0 602 491 647	0 602 491 656	0 602 491 652
Rozsaḥ nastavení kroticího momentu	Nm	0,7-2	0,7-3	1,5-6
Oṭáčky naprázdno n₂	min⁻¹	110A)	420A)	650A)
Jmenovité napěti	V	9,6	9,6	9,6

172|Cestina

Prùmyslový akumulátorový uhlový šroubovák236BT-ANGLEEXACT
Směr otáčeni	ØΩ	ØΩ	ØΩ
Upinámí nástroje	SWF Ø/4"	SWF Ø/4"	SWF Ø/4"
Uhlová šroubovací hlava	1/4"	1/4"	1/4"
(objednejte zvlást)	3/8"	3/8"	3/8"
	01/4"	01/4"	01/4"
Šroubovací hlava	SWF Ø/4" SWF 1/4" SWF01/4"		Ø
(objednejte zvlást)
Datové Rozhrani (rádiove) Bezdrátová technologie Bluetooth® třda 2 (specifikace 1.2)
Maximálíní dosah prěnosu m 10 10 10
Hmotnost podle EPTA-Procedure 01:2014 kg 1,0 1,0 1,0
Doporučená teplota prostředí pri nabíjení °C 0 až +35 0 až +35 0 až +35
Dovolená teplota prostředí pri provozubä při skladování	°C -20 až +50 -20 až +50 -20 až +50
Provozní frekvenčí rozsah MHz 2 402-2 480 2 402-2 480 2 402-2 480
Vysilací výkon max. mW 0,5 0,5 0,5
Stupeř krytí IP 20 IP 20 IP 20

A) Méreno pri 20-25°C s akumulatorem 2 607 335 681.
B) Omezeny vykon pri teplotach < 0^

Prümyslový akumulátorový uhlový sroubovákBT-ANGLEACT		7815
Číso zboží		0 602 491 669	0 602 491 651	0 602 491 650
Rozsaḥ nastaveni krotuciho momentu	Nm	2-7	1,5-8	2-15
Otáčky naprázdno n₀	min¹	110A)	420A)	250A)
Jmenovité napěti	V 9,6 9,6 9,6
Směr otáčeni		ΩΩ	ΩΩ	ΩΩ
Upináni nastroje		SWFQ/4"	SWFQ/4"	SWFQ/4"
Uhlová šroubovací hlava		■1/4"	■1/4"	■1/4"
(objednejte zvlást)		■3/8"	■3/8"	■3/8"
		○1/4"	○1/4"	○1/4"
Datové rozhrani (rádiově) Bezdrátová technologie Bluetooth® třida 2 (specifikace 1.2)
Maximálné dosah přenosu m 10 10 10
Hmotnost podle EPTA-Procedure 01:2014 kg 1,0 1,0 1,0
Doporučená teplota prostřédí pri nabijeni °C 0 až +35 0 až +35 0 až +35
Dovolená teplota prostřédí pri provozub) a pri skladování	°C -20 až +50 -20 až +50 -20 až +50
Provozní frekvenčné Rozsaḥ MHz 2 402-2 480 2 402-2 480 2 402-2 480
Vysilací výkon max. mW 0,5 0,5 0,5
Stupeř krytí IP 20 IP 20 IP 20

A) Mérénopri 20-25°C s akumulatorem 2 607 335 681.
B) Omezenyvykon pri teplotach < 0^

Prümyslový akumulátorový uhlový sroubovákBT-ANGLEXACT17 23 30
Číso zboží		0 602 491 675	0 602 491 673	0 602 491 671
Rozsah nastavení kroticiho momentu	Nm	6-17tuhý sroubový spoj	7-23	8-30

Cestina|173

Prümyslový akumulátorový uhlový šroubovákBT-ANGLEACT	17 23 30
		5-13měkký šroubovyspoj
Otáčky naprázdno nq	min-1	560A1	320A1	220A1
Jmenovité napěti V 14,4 14,4 14,4
Směr otáčeni		ØΩ	ØΩ	ØΩ
Upínáni nastrojeUhlová šroubovací hlava(objednejte zvlást)		■ 3/8"■ 3/8"■ 3/8"
Datové rozhraní (rádiové) Bezdrátová technologie Bluetooth® třída 2 (specifikace 1.2)
Maximální dosah přenosu m 10 10 10
Hmotnost podle EPTA-Procedure 01:2014 kg 1,5 1,5 1,5
Doporučená teplota prostřédí pri nabijeni°C 0 až +35 0 až +35 0 až +35
Dovolená teplota prostřédí pri provozubapri skladování	°C -20 až +50 -20 až +50 -20 až +50
Provozní frekvenčné rozsah MHz 2 402-2 480 2 402-2 480 2 402-2 480
Vysilací vykon max. mW 0,5 0,5 0,5
Stupeř krytí IP 20 IP 20 IP 20

A) Mérénopri 20-25°C s akumulatorem 2 607 335 685.
B) Omezeny yvkon pri teplotach < 0^

Akumulátor Ni-MH		9,6 12,0		14,4
Čísló zboží		2 607 335 681	2 607 335 683	2 607 335 685
Počet Članků		8	10	12
Napěti akumulátoru	V 9,6	12,0 14,4
Kapacita	Ah 2,6 2,6 2,6
Hmotnost podle EPTA-Procedure 01:2014	kg	0,55	0,70	0,80
Doporučené nabiječky		AL 2450 DV	AL 2450 DV	AL 2450 DV
Uhlová šroubovací hlava	1/4"	3/8"	3/8"	1/4"	SWF 1/4"
Čísló zboží	0 607 453 617	0 607 453 620	0 607 451 618	0 607 453 618	0 607 453 630
Hmotnost podle EPTA-Procedure 01:2014	kg 0,20	0,20 0,20	0,20 0,20

Příma šroubovací hlava	SWF 1/4"
Číslo zboží	0 607 453 631
Hmotnost podle EPTA-Procedure 01:2014	kg 0,20

Informace o hluku a vibracich

Hodnoty hlučnosti zjištěné podle EN 62841-2-2

Hladina akustického tlaku pri pouziti vahoveho filtru A ciniu tohoto elektronáradi typicky 70 dB(A). Nejistota K = 3 dB. Hluk pri praci muze prekrocit 80 dB(A).

Noste chránicsluchu!

Celkové hodnoty vibraci a, (soucet vektoru tri os)

a nejistota K zji stene podle EN 62841-2-2: sroubovani: a_n < 2,5m / s^2,K = 1,5m / s^2

Uroven vibraci a uroven hluku, ktere jsou uvedene v techtoPokynech, byly zmeeny pomoci normované merici metody

a lze je použír pro vázajemné porovnáni elektronárádi. Hodi se i pro prédbežný odhad zatiženi vibracemi a hlukem.

Uvedená uroven vibraci a uroven hluku reperentujhe hlavn pouziti elektraradi. Pokud se ovsem bude elektronaradi pouzivat pro jine prace, s jinymi nastroji nebo s nedostatecnou udrzbou, muze se uroven hluku a uroven vibraci lisit. To muze zatizeni vibracemi a hlukem po celou pracovni dobu zretelné zvysit.

Pro presny odhad zati zenif vibracemi hlikem by mely byt zohledeny i doby, kdy je na radiy vypnute nebo bezi, ale ve

174 | Čestina

skutecnosti se nepouziva.To muze zati zeni vibracemi a hukem po celou pracovni dobu vyrazne snizit.
Stanovte dodatecnabezpecnostn opatrenik ochranek obshluy preucinky vibraci, jak je napr. udrzba elektronaradi a nastroj,u drzovani teplych rukou, organize pracovnich procesu.

Montáz

Obsah dodávky

Prumyslove akumulatorov sroubovaky se dodavaji bez akumulatoru, prumyslove akumulatorov uhlove sroubovaky bez uhlove sroubovac hlavy a bez akumulatoru. PriVyberu vhdnoho prisluensstvi se prosim obratte na specializovaneho prodejce prumysloveho naradi Bosch.

Provozní a skladovaci prostředí

Elektronáradí je vchodné vyhradné pro provoz v uzavřenych prostorech.

Pro bezchybný provoz by měla být pripustná

teplota prostefid od -5^ do +50^ od 23^ do 122^ pri pripustne relativnvlkosti vzduchu od 20 do 95% bez roseni.

Akumulator by se měl skladovat pri teplote od 0^ (32^) do 45^ (113^) , aby se zabránilo poskození akumulatorovych clanku.

Montáz uhlove sroubovaci hlavy

BT-ANGLEEXACT 2|3|6|7|8|15|17|23|30

U tchto prmyslovych akumulatorovych uhlovych sroubovaku se musi nejprve namontovat vhdna uhlova sroubovac hlava (viz, Technicke udaje", Stranka 171).

DriVe nez budete montovat, prestavovat nebo demontovat sroubovaci hlavu, presvedcte se, ze je prepina smeru otaceni uprosted (blokovani zaputi) nebo byl z elektronáradi odstranen akumulator.

Pevne pridrzte elektronáradi stranovym klicem (6) za plochu pro nasazeni klice (5) na pfrubé uhlové hlavy.

Elektronáradínikdy neupinejte za cásti krytu.

Nasad'te uhlovou sroubovací hlavu (3) v požadované poloze na přirubu a stranovým klicem (4) na plose pro nasazení klicé (16) utáhněte prěvlečné u matici.

Stranovym klicem (6) pritom pridrzejte prirubu uhlové hlavy.

BT-ANGLEEXACT 23 | 30

Tyto prumyslove akumulatorove uhlové sroubovaky Ize pouziv pouze suhlovou sroubovac hlavou 0607451618.

Závesné zαrizení

Pomoci zavesneho trrnue (8) muzete elektronaradi upevnit na zavesne zaifeni.

Nasad'te závesny t'men (8) na elektronáradi a nechte ho zaskočit do dražek (14).

Pravidelné kontrolujte stav závesného třmenu a haku v závesném zařeni.

Proces nabijeni

Upozornéni: Nabiječky a akumuláry nejsou současti dodávky.
Zobrażena sǐtová zăstrčka se muže od te na vasem elektronáradi lišit.
Dbejte na to,aby byly nabijecka a akumulator vchodne pro elektrickou sit've vaši zemi.

Nablječka AL 2450 DV (viz obrázek A)

Pripojte nabiječku (21) pomoci sítové zástrčky (22)
k elektrickému napajeni a vložte akumulator (18) ve spravné poloze do otvoru nabiječky.
Pf nasazovani/yyjimani akumulatoru nepouziveje tilu.Akumulatory s APT kontaktem (Akku Pack Top) jsou konstruované tak,aby je bylo mozné do elektronáradi nebo nabijecky nasadit pouze ve spravné poloze.

Zeleny LED ukazatel (23) začne blikat. To indikuje tok nabijecího proudu. Jakmile je akumulator uplně nabity, nabijeni se automatický zastaví. Pokud zeleny LED ukazatel uz neblíka, nybrž rovnoměrně svití, je proces nabijeni ukoncen. Na asi 2 sekundy zazni akustický signala signalizuje plné nablíte akumulatoru.

Nepretrzite svitic LED ukazatel (24) signalizuje nabijeni s omeny'm nabijecim proudem. Pokud blika cerveny LED ukazatel blika, neni mozné nabijeni.

Závady - príciny a odstraněni

Příčina Odstraněnì
LED ukazatele nesvítí
Sítová zástrčka nabijecchy není (správně) zapojená	Sítovou zástrčku (zcela) zapojte do zásvuky
Zásvuka, sítový kabel nebo nabijecka mají poruchu	Zkontrolujte sítové napěti, nabijecku, príp. nechte zkontrolovat autorizovaným servisiním střediskem pro elektrické nářadi Bosch
Není možné nabijeni
Teplota akumulátoru není v prípustné mrozsahu	Nechte akumulátor vychladnout nebo zahrát tak, aby byla jeho teplota v prípustné rozsahu od 0°C (32°F) do 45°C (113°F)
Znečišťěné kontakty akumulátoru	Vycistěte kontakty akumulátoru; např. opakovaným zapojením a odpojením akumulátoru, prípadné akumulátor vyměnte
Vadný akumulátor Akumulátor vyměnte
Akumulátor není (správně) nasazený	Akumulátor (zcela) zasuţe do nabijecího otvoru

Pripojeni ke zdroji energia

Upozorneni: Mjeite na pameti, ze pri dodani neni v elektrickem naraudi nasazeny akumulator.

Nikdy neuchovávejte akumúlátory v akumulatorovém nárdí. Akumúlátory vydrží déle a lze je lépe nabijet,Pokud se skladují zvlast. Myslete na to, abyste akumulator po delśim skladovani préd použitím uplné nabili.

Nabijeni akumulatoru

Prid nasazenim do elektronáradi nabijte akumulator ve vchodné nabiječce. Přesné popis nabijeni je uvedeny v navodu k obsluze nabiječky a vPokynech v totom navodu (viz „Proces nabijeni“, Stranka 174).

Akumulator je vybaveny kontrolou teploty NTC, ktera dovoli nabijeni pouze v rozmezi teplot od 0^ (+32^) do 45^ (+113^) . Tim se dosahne dlouhe zivotosti akumulatoru. Pri spravnem pouzivani lze akumulator nabit az 3000krat. Novy nebo dlouhou dobu nepouzivany akumulator dosahne plneho vykonu a z po cca 5 nabijecich a vybjecich cyklech. Akumulatory by se mely dobijet pouze tehyd, kdyz LED ukazatel „stav nabiti akumulatoru" na elektronaradi sviti Červene.

Nasazenia vjmufi akumulatoru

Stisknete prepinae smeru otaceni (13) do prostrednil polohy. Tim se vypinae (12) zablokuje ve vypnute poloze, cimz se zabrani neumyslnemu zapnuti elektronaradi. Nabity akumulator (18)zasunte do rukojeti elektronaradi. Dbejte na to, abyste akumulator nasadili ve spravne poloze a aby odjišovaci tlacitka (17) citelné zaskocila v rukojeti elektronaradi.

Pf nasazovani/vyjimani akumulatoru nepouziveje tilu. Akumulatory s APT kontaktem (Akku Pack Top) jsou konstruované tak, aby je bye lozné do elektronáradi nebo nabiječky nasadit pouze ve správné poloze.

Pro vyjmutí akumúlátoru (18) stiskněte na obou stranách odjišovaci tlacitka (17) a vytáhněte akumúlátor z rukojeti směrem dolù.

Vymena nastroje u sroubovaci hlavy s rychloupinacim sklicidlem (viz obrazek B)

Pri nasazovani nastroje dbeje na to, aby pevné sedel na upinani nastroje. Pokud není nastroj pevné spojený s upinámim nastroje, muže se opět uvolnit a není uz pod kontrolou.

BT-EXACT 2|4|6|7|8|9|12

Série BT-EXACT se dodáva se 1/4" rychlovymennym sklididlem (SWFQ/4").

BT-ANGLEEXACT2|3|6

Pro tyto prumyslove akumulatorové uhlové sroubováky lze zakoupit uhlovou sroubovací hlavu s 1/4" rychlovymennym sklididem (cislo zboži 0 607 453 631).

BT-ANGLEEXACT 2|3|6|7|8|15

Pro tyto prumyslove akumulatorové uhlové sroubovaky Ize zakoupit uhlovou sroubovací hlavu s 1/4" rychlovymennym sklididem (cislo zboží 0 607 453 630).

Nasazen nastroje

Zatahnete rychlovymenné sklicidlo (25) dopredu. Zasunte nastroj (1) do upinani nastroje (2) a rychloupinaci sklicidlo opet uvolnete.

Pouzivejte pouze nastroje s vhodnym nastrcnym koncem (1/4" sestihran).

Nepokousejte se nasadit do tohoto rychlovymenneho sklicidla vrtak.

Prümyslove akumulatorové uhlove sroubováky a prümyslove akumulatorové sroubováky nejsou vchodné pro vrtání. Spojka muze automatický bez varovány vypnout. Pokud bye ste po vypnutí spojky vrtali dál, muze se vám elektrónáradi vykroutit z ruky, dokud znovu nezareaguje vypinaci spojka.

Vyjmutí nastroje

Zatahnete rychlovymenné sklicidlo (25) doprodu. Vyjměte nastroj (1) z upináni nastroje (2) a rychloupíncí sklicidlo opét uvolněte.

Vymena nastroje u sroubovaci hlavy svnéjsim ctyirhanem

Pri nasazovani nastroje dbeje na to, aby pvne sedel na upinani nastroje. Pokud neni nastroj pvne spojeny supinanim nastroje, muze se opet uvolnit a neni uz pod kontrolou.

BT-ANGLEEXACT2|3|6|7|8|15

Pro tyto prumyslove akumulatorove uhlove sroubovaky Ize zakoupit uhlovou sroubovacihlavu 1/4"ctyfrhanem (objednaci cislo 0607 453 617) a uhlovou sroubovacihlavu s 3/8"ctyfrhanem (objednaci cislo 0607 453 620).

BT-ANGLEEXACT2|7|17|23|30

Pro tyto prumyslove akumulatorove uhlove sroubovaky Ize zakoupit uhlovou sroubovacihlavu 3 / 8" ctyrhanem (objednaci cislo 0607451618).

Nasazení nastroje

Zatlacke kolik na ctyrhranu upinani nastroje (2), napr. pomoci uzkeho sroubovaku, dovnitr a nasad'te nastroj (1) na ctyhran. Dbejte na to, aby kolik zapadl do vybrani nastroje.

Vyjmutí nastroje

Zatlacke kolik ve vybrani nastroje (1) dovnit a vytahnete nastroj z upinani nastroje (2).

Vymena nastroje u sroubovacihlavy s vnitrnim sestihranem (viz obrazek C)

Pri nasazovani nastroje dbeje na to, aby pvne sedel na upinani nastroje. Pokud neni nastroj pevné spojeny s upinanim nastroje, muze se opet uvolnit a neni uz pod kontrolou.

BT-ANGLEEXACT2|3|6|7|8|15

Pro tyto prumyslove akumulatorove uhlové sroubovaky Ize zakoupit uhlovou sroubovac hlavu se 1/4" vinitnim sestihranem (ciso zboží 0 607 453 618).

Nasazení nastroje

Nasad'te nastroj (1) do vinitriho sestihranu upinani nastroje (2) tak,aby citelné zaskocil.

176 | Čestina

Vyjmutí nastroje

Používejte ochrannes obní pomúcky.
Noste ochrannes brýle. Noseni osobnich ochrannych pomúcek, jak je maska proti prachu, bezpečnostní obuš v protiskluzovou podrázkou, ochranna pīrba nebo sluchatka,

podle aktuálnich podminek, snizüje riziko poraněni.

Uvedeni do provozu

Kdyz chete elektronaradi spustit, meli bye ste nejprve pomoci prepinae smeru otaceni (13) nastavit smer otaceni: Elektronaradi se spusti pouze tehyd, kdyz prepinac smeru otaceni (13) neni uprostf (blokovani zapnuti).

Nastaveni smeru otaceni (viz obrzek D)

Prepinač sméru otáčeni (13) používejte pouze tehdy, když je elektrónáradi zastavené.

Chod vpravo: Pro zaśroubovány sroubú stisknéte prepinač směru otáčeni (13) až nadoraz doleva.

Chod vlevo: Pro povolovani, resp. vyrsrobovani sroubustisknete prepina smeru otaceni (13) aznadoraz doprava.

Zapnuti pracovniho svetla

Pracovni svetlo (20) umoznjue osvetleni mista sroubovani pri neprznivych svetelnych podminkach. Pracovni svetlo (20) se zapina mirnym stiskutim vypinace (12). Pokud vypinač stlacite vice, zapne se elektronáradí a pracovni svetlo svití nadále.

Nediveje se primo do pracovniho svetla, muze vas oslit.

Zapnuti a vypnuti

Sroubovák ma rozpojovac spoju závislou na kroticím momentu, kterou lze nastavit v uvedeném roszahu. Zareaguje pri dosazení nestaveného kroticiho momentu.

Upozorneni: Kdyz používate šroubovák s napětovém adaptérem, musité nejprve uvest do provozu sirovy napájecí zdroj.

Pro zapnuti elektronaradi stisknete vypinac (12) aznadoraz.

Elektronárádi se automaticicky vypne, jakmile je dosažen nastavený kroutici moment.

Pridcasnem uvolneni vypinae (12) neniprednastaveny krotici moment dosazen.

PracovníPokyny

Elektronářadi je vybavené radiosy'm rozhranim. Je nutné dodržovat mistrí omezení provozu, např. v letadlech nebo nemocnicích.
Pred nastavovanim náradi, vyménou prisluşenstvnebo odlozenim elektronáradi preruste privod

proudu. Toto preventivni opatfeni zabrani neumyslnemu zapnuti elektronaradi.

Elektronářadi nasazujte na matici/šroub pouze vypnuté. Otačejíci se nastroje mohou sklouznout.
Pred kazdou practa naelektronaradi (napr. udrzba, vymena nastroju) a pri jeho preprave a uskladneni vyjmete akumulator. Pri neumyslnem stisknuti vypinace hrozinebezpeci poraneni.

Nastaveni krouticho momentu (viz obrzky E-G)

Kroutić moment závisna predpěti pruziny Rozpojovac spojky. Rozpojovac spojka se inicializuje pri došaženi nastaveného kroticího momentu jak pri béhu doprava, tak i pri béhu dolea.

Pro nastaveni individuinalno krouticho momentu pouzivejtpeouze dodany nestavovacnastroj (26).

Posunte posuyné tlacitko (7) na elektronáradi úplné dozadu.

BT-ANGLEEXACT2|3|6|7|8|15|17|23|30

Zasunte klic na vinitri sestihran (27) do nastroje (26) a pomalu jim otacejte.

Jakmile je v otvoru v krytu videt malé vyboulni (nastavovaci kotouc (28)) ve spojce, nasad'te nastavovaci nastroj (26) do tohoto vyboulni a otaceje jim.

BT-EXACT2|4|6|7|8|9|12

Nasadte klic na vinitri sestihran (27) do upinani nastroje 2a pomalu jim otaceite.
Jakmile je v otvoru v krytu videt malé vyboulni (nastavovaci kotouc (28)) ve spojce, nasad'te nastavovaci nastroj (26) do tohoto vyboulni a otaceje jim.
Otačenim po směru hodinovych rucíček dosáhnete vyssího krotuciho momentu, otáčenim proti směru hodinovych rucíček nižího krotuciho momentu.
Vyjmte nastavovaci nastroj (26).Posunte posuvne tlačitko (7)znovu dopredu,aby byla spojka chränéna proti znečistěné.
Upozorneni: Potrebne nastaveni zavi si n druhu sroubového spoje a lze ho nejlepe zjistit practkouzkouskou. Zkusebni zaroubovani zkontrolujte pomoci momentového klice.
Kroutic moment nastavujte jen v udanem rozsahu vykonu,jinak Rozpojovaci spojka nezareaguje.

LEDukazatel

LEDukazatel stavu nabit akumulatoru

Kdyz je nutné akumulator (18) nabit, bliká LED ukalatel (11) zeleně a zazni akustický signal. Je moźne provest už Jen 6-8 šroubovány.

Svit-li LED ukazatel Červene, kapacita uz nestaci pro nové zašroubovani nebo bylo elektráradi pretiženo.

Elektronárdi uz nelze zapnout. Blokováni zapnutí zustává aktivné, dokud není akumulátor vytažen z elektronárdí a není opét nasazen nabity akumulator.

Pokud pracujete napajecim adapterem, signalizuje cerveny LED ukazatel (11) pretiženi.

Pokud LED ukazatel (11) bliká Červě, je elektronárárádi prehráté a mimo provoz. Dříve než uvedete elektronárárád

znovu do provozu, počkejte, dokud blikány po kráté době automaticaky nezhasne.

Vyrazne kratsi doba chodu elektronaradi po kazem nabitukazuje, ze se akumulator brzy musy vymenit. Opotrebované akumulatory zlikvidujte podle zakonnych prdepisu prislu-sné zeme.

Upozorneni: Pokud misto akumulatoru (18) pouzivate napetovy adaptor a sitovy napajeci zdroj 4EXACT, je LED ukazatel (11) nefunkni.

Ukazatel zašroubováni

Pri dosazeniprednastaveneho krouticihomomentu se Rozpojovaci spojka Rozpoji. LEDukazatel (9) svitizelene.

Pokud nebyl prednastaveny kroutic moment dosazen, rozsviti se LED ukazatel (9) cervene a zazni akusticky signal. Zaśroubovani se musi provest jeste Jednou.

Ukazatel spojení pres Bluetooth®

Stiskné vypínač (12), abyste aktivovali spojení prěs Bluetooth®. Červény LED ukazatel (10) bliká, dokud sroubovák vyhledáva spojení.

Nepretrzite Červene svitici LED ukazatel (10) signalizuje,Že je navázane spojeni prs Bluetooth®. Sroubovák je ale jeste zablokovaný.

Jakmile základni stanice EXAConnecT šroubovák odblokuje, LED ukazatel (10) zhasne.

Pokud LED ukazatel (10) bliká Jen krátce po stisknuti vypínače a pak zhasne, není napájení šroubováku dostatečné pro navázáni spojení.

Ochrana proti opakovani

Zareagovala-li pri zaśroubovány Rozpojovaci spojka, motor se vypne. Opétovné zapnutí je moźne až za 0,7 sekundy. Tim sé u již pvéné zośroubovány zamezi dotażen i ozmylu.

Nastavení uhlove šroubovací hlavy

BT-ANGLEEXACT 2|3|6|7|8|15|17|23|30

Uhlovou sroubovací hlavu (3) muzete nastavit celkem do osmi poloh.

Pevne pridrzte elektronáradi stranovym klicem (6) za plochu pro nasazení klice (5) na prirube úhlové hlavy.

Elektronáradínikdy neupinejte za cásti krytu.

Stranovym klicem (4) na plose pro nasazenii klice (16) povolte prevlecnou matici. Nastavte uhlovou sroubovacihlavu (3) v krocich po 45^ do pozadované polohy a stranovym klicem (4) na plose pro nasazenii klice (16) znovu utahnete prevlecnou matici.

Stranovym klicem (6) pritom pridrzejte prirubu uhlové hlavy.

Nastaveni LED pracovnlo svetla (viz obrzek H)

BT-ANGLEEXACT 2|3|6|7|8|15|17|23|30

Tenkou Čepelí šroubováku, spachtí nebo podobnám nastrojem stisknéte označovaci kroužek (19). Klestěmi na pojistné kroužky posuţe pojistné kroužek (29) na krytu dozadu.

Obé poloviny držáku LED (15), které obepinají LED pracovni svétlo (20) lze nyní nastavit do jakékoli požadované polohy.

Dbeje na to, abyste neposkodili kabel LED pracovnho svetla, a aniz byste ho zalomili,zasute ho do urcené dutiny (30) v krytu. LED pracovni svetlo (20) znovu uzavrete obema polovinami krytu drzaku LED (15).

Pojistny krouzek (29) a označovací krouzek (19) zatlácte zpět do původní polohy.

Udrzba a servis

Udrzba a cisteni

Pred kazdou practa na elektronáradi (napr. udrzba, vymena nastrojú) a pri jeho preprave a uskladneni vyjměte akumulator. Pri neumyslném stisknuti vypinace hroží nebezpeci poraněni.
Udrzujte elektronáradi a vetraci otvory cisté,aby pracovalo dobre a bezpečné.

Mazánélektronáradi

Mazivo:

speciáni prévodový tuk (225 ml)

cislo zbozi 3605430009

tuk Molykote

motorov'olej SAE 10/SAE 20

• Po prvnich 150 provoznich hodinach vycistete
  převodovku pomoci jemného Rozpoustědla. Ridte se
  pokyny vyrobce Rozpoustědla k použiti a likvidaci. Poté
  převodovku namezte speziánlím povodovým tukem
  Bosch. Proces cistěni opakujte pokaždé po
  300 provoznich hodinach od prvního vycistěné.
  -Pohyblé díly Rozpojováci spojky namăzte po 100 000 šroubovanich několika kapkami motorovo holeje SAE 10/SAE 20. Kluzné a otočné díly namăzte tukem Molykote. Pri tétó přiležitosti zkontrolujte, zda spojka není opotřebána, aby bylo zajistěno, ze není ovlivěna opakovatelnost a přesnost. Poté se musí znovu nastavit krotuci moment spojky.
  Udrzbou a opravami poverujte pouze kvalifikované odborne pracovniky. Tim bude zajisteno, ze zustane zachovanabezpecnost elektronaradi.
  Autorizovane servisni středisko Bosch provádi tyto práce rychle a spolehlíve.
  Mazaci Čistić látky ekologicky zlikvidujte. Dodržujte zákonné prédpisy.

Zákaznická sluzba a poradenstvi ohledné použiti

Zakaznicka sluzba zodpovia vase dotazy k oprava a udzbe vaseho vyrobku a tez k nahradnim dilum. Rozkladove vykresy a informace o nahradnic dilesh Najdetate na: www.bosch-pt.com.

V pripadetodazuknasim vyrobkumaprisluensstvam ochnotene pomze poradenskytym Bosch.

V pripadé veškerych otázek a objednávek nahradnich dilü bezpodminécnu vucedte 10mistné věcné cislo podle typového stitku vyrobku.

178|Slovencina

Czech Republic

Robert Bosch odbytovs.r.o.

stroje nebo nahrdní dily online.

Elektronárádi a akumúlátory/baterie nevyhazujte do domovniho oppadu!

Pouze pro zeme EU:

Podle evropske smernice 2012/19/EU se musi jiz nepouzitelné elektronáradí a podle evropské smernice 2006/66/ES vadné nebo opotrebované akumulatory/baterie shromazdovat odděleně a odevzdat k ekologické recyklaci.

Akumulatory/baterie:

Ni-MH: nikl-metal hydridové

Slovenčina

a špecifikáci dodané s týmto elektrickýn náradím.

Nedodržiavanie vsetkych uvedenych poukyno moze maf za nasledok uraz elektrickym prudom, poziar a/alebo tazke poranenie.

Tieto vystrażne upozornenia a bezpečnostné použtie.

Bezpečnost na pracovisku

Bezpečnost - elektrina

Zastrcka privodnej snury elektrickho naraia musi zodpovedat pouzitej zasuvke. V ziadnom priade nija-ko nemeinte zastrku. S uzemenym elektrickym naradim nepouzivajte ani ziadne zastrkove adaptery. Neupravované zastrky a vchodne zasuvky znižuju riziko urazu elektrickym prudom.
Vyhybajte sa telesnému kontaktu suzemnenymi povrchovymi plochami, akou napr. potrubia, vykurovacie telesá, sporáky a chladnicky. Ak je vase tló uzemnené, hrozi zvyşene riziko urazu elektrickým prudom.

ce sluchu, podla druhu elektrického náradia a sposobu jeho pouzitia znižije riziko zranenia.

Starostlivé použivanie elektrického náradia

Starostlivé použivanie akumulátorového náradia

Priemyselný akumulátorový skrutkovačBT-EXACT	2467
	0 602 491 433 0 602 491 437 0			602 491 431 0 602 491 439
Vecné Čísló
Nastavovaci rozsah krútiaceho momentu Nm 0,5-2 1-4 1-6 1,5-7
Voǐnobežné otáčky n₀	min⁻¹	600A)	900A)	600A)	150A)
Menovité napătie V 9,6 9,6 9,6 9,6
Smer otáčania		ΩΩ	ΩΩ	ΩΩ	ΩΩ
Upínanie nastroja Rychlovýmenné		skl'ucovadlo O1/4"	Rychlovýmenné skl'ucovadlo O1/4"	Rychlovýmenné skl'ucovadlo O1/4"	Rychlovýmenné skl'ucovadlo O1/4"
Dátové Rozhranie (rádio) Bluetooth® wireless technology trieda 2 (specifikácia 1.2)
Maximálny prenosový dosah m 10 10 10 10
Hmotnost podla EPTA-Procedure 01:2014 kg 0,80 0,80 0,80 0,80

182 | Slovencina

Priemyselný akumulátorový skrutkovač		2 4 6 7
BT-EXACT
Odporúčaná teplota prostredia pri nabíjaní°C 0 ... +35 0 ... +35 0 ... +35 0 ... +35
Povlená teplota okolia pri prevádžkeb) a pri skladovaní	°C -20 ... +50 -20 ... +50 -20 ... +50 -20 ... +50
Pracovný frekvenčné rozsah MHz 2 402-2 480 2 402-2 480 2 402-2 480
Vysielaci vykon max. mW 0,5 0,5 0,5 0,5
Stupeř ochrany IP 20 IP 20 IP 20 IP 20

A) merané pri 20-25°C s akumulatorom 2 607 335 681.
B) obmedzeny vykon pri teplotach <0°C

Priemyselný akumulátorový skrutkovačBT-EXACT		8912
Vecné Čísló		0 602 491 443	0 602 491 435	0 602 491 441
Nastavovací Rozsah krútiaceho momentu Nm 1,5-8	1,5-9	1,5-12
Voǐnobežné otáčky n₀	min¹	650A)	350E)	400A)
Menovité napätie	V 12	9,6 12
Smer otáčania		ØΩ	ØΩ	ØΩ
Upinanie nastroja		Rýchlovýmensné sk-lučovadlo 1/4"	Rýchlovýmensné sk-lučovadlo 1/4"	Rýchlovýmensné sk-lučovadlo 1/4"
Dátové Rozhranie (ráo)	Bluetooth® wireless technology trieda 2 (špecifikácia 1.2)
Maximálny prenosový dosah	m 10 10 10
Hmotnost podla EPTA-Procedure 01:2014	kg	0,90	0,80	0,90
Odporúčaná teplota prostredia pri nabijani	°C	0 ... +35	0 ... +35	0 ... +35
Povlená teplota okolia pri prevádze k)a pri skladovani	°C	-20 ... +50	-20 ... +50	-20 ... +50
Pracovný frekvençné Rozsah	MHz	2 402-2 480	2 402-2 480	2 402-2 480
Vysielaci vykon max.	mW	0,5	0,5	0,5
Stupeř ochrany		IP 20	IP 20	IP 20

Priemyselny akumulátorový uhlový skrutkovačBT-ANGLEEXACT		236
Vecné Čísló	0 602 491 647	0 602 491 656	0 602 491 652
Nastavováci rozsah krútiaceho momentu Nm 0,7-2 0,7-3 1,5-6
Voínobežné otáčky n₀	min²	110A)	420A)	650A)
Menovité napătie	V	9,6	9,6	9,6
Smer otáčania		ΩΩ	ΩΩ	ΩΩ
Upínanie nástrojauhlová skrutkovacia hlava(objednat zvlást)	Ryhlovýmensné sk-lucovadlo 1/4"	Ryhlovýmensné sk-lucovadlo 1/4"	Ryhlovýmensné sk-lucovadlo 1/4"
	■1/4"	■1/4"	■1/4"
	■3/8"	■3/8"	■3/8"
	○1/4"	○1/4"	○1/4"
Skrutkovacia hlava(objednat zvlást)	Ryhlovýmensné sk-lucovadlo 1/4"	Ryhlovýmensné sk-lucovadlo 1/4"	Ryhlovýmensné sk-lucovadlo 1/4"
Dátové Rozhranie (rádio)	Bluetooth® wireless technology trieda 2 (špecifikácia 1.2)
Maximálny prenosový dosah	m 10 10 10

Priemyselný akumulátorový uhlový skrutkovač 236BT-ANGLEEXACT
Hmotnost podla EPTA-Procedure 01:2014 kg 1,0 1,0 1,0
Odporučaná teplota prostredia pri nabijani °C 0 ... +35 0 ... +35 0 ... +35
Povlená teplota okolia pri prevádžkea a pri skladovaní	°C -20 ... +50 -20 ... +50 -20 ... +50
Pracovný frekvenčný rozsah MHz 2 402-2 480 2 402-2 480 2 402-2 480
Vysielaci vykon max. mW 0,5 0,5 0,5
Stupeř ochrany IP 20 IP 20 IP 20

A) merané pri 20-25°C s akumulatorom 2 607 335 681.
B) obmedzeny vykon pri teplotach < 0^

Priemyselný akumulátorový uhlový skrutkovačBT-ANGLEEXACT		7 8 15
Vecné Čísló	0 602 491 669	0 602 491 651	0 602 491 650
Nastavovaci rozsah krútiaceho momentu Nm 2-7	1,5-8 2-15
Voǐnobežné otáčky n₀	\( min^2 \)	\( 110^{A)} \)	\( 420^{A)} \)	\( 250^{A)} \)
Menovité napătie	V 9,6 9,6 9,6
Smer otáčania		\( ΩΩ \)	\( ΩΩ \)	\( ΩΩ \)
Upínanie nastrojauhlová skrutkovacia hlava(objednat zvlăst)	Rychlovýmenné sk-lucovadlo\( 1/4" \)■1/4"■3/8"○1/4"	Rychlovýmenné sk-lucovadlo\( 1/4" \)■1/4"■3/8"○1/4"	Rychlovýmenné sk-lucovadlo\( 1/4" \)■1/4"■3/8"○1/4"
Dátové Rozhranie (rádio)	Bluetooth® wireless technology trieda 2 (špecifikácia 1.2)
Maximálny prenosový dosah	m 10 10 10
Hmotnost podl'æ EPTA-Procedure 01:2014 kg 1,0 1,0 1,0
Odporúčaná teplota prostredia pri nabijani°C 0 ... +35 0 ... +35 0 ... +35
Povlená teplota okolia pri prevádžke\( ^{B)} \) a pri skladovani	\( °C -20...+50-20...+50-20...+50 \)
Pracovný frekvenčné rozsah MHz 2 402-2 480 2 402-2 480
Vysielaci vykon max. mW 0,5 0,5 0,5
Stupeř ochrany IP 20 IP 20 IP 20

A) merané pri 20-25°C s akumulátorom 2 607 335 681.
B) obmedzeny vykon pri teplotach < 0^

Bateria akku-pack Ni-MH 9,6 12,0 14,4
Vecné Čísló		2 607 335 681	2 607 335 683	2 607 335 685
Počet akumulátorových Článkov		8	10	12
Napätie akumuláțora	V	9,6	12,0 14,4
Kapacita	Ah	2,6	2,6	2,6
Hmotnost podl'æ EPTA-Procedure 01:2014	kg 0,55 0,70 0,80
Odporúčané nabíjáčky		AL 2450 DV	AL 2450 DV	AL 2450 DV

Uhlový skrutkovač	1/4"	3/8"	3/8"	1/4"	Ryhchlovýmen-né skf'učovadlo
Vecné Čísló	0 607 453 617	0 607 453 620	0 607 451 618	0 607 453 618	0 607 453 630
Hmotnost podla EPTA-Procedure 01:2014	kg 0,20 0,20 0,20 0,20

Priama skrutkovacia hlava	Rychlovýmenné skl'ucovadlo 1/4"
Vecné Čísló	0 607 453 631
Hmotnost podla EPTA-Procedure 01:2014	kg 0,20

Informácia o hlučnosti/vibraciach

Hodnoty emisi hluku zistene poda EN 62841-2-2.

Hladina akustického tlaku elektrického nárdia pri použítí vahoveho filtra A je typicky 70 dB(A). Neistota K = 3 dB. Uroven hluku pri práci moze prekročit 80 dB(A).

Noste prostriedky na ochranu slachu!

Celkové hodnoty vibráci a_h (súčet vektorov v troch smeroch) a neistota K zistena podla EN 62841-2-2: skrutkovanie: a_b < 2,5m / s^2 K = 1,5m / s^2

Uroven vibraciá hodnota emisi hluku uvedene v tychto po kynoch boli namerané podla normovaného meracieho postupu a daju sa pouit na vizjomne porovnavianie elektrické ho náradia. Hodia sa aj na predbezný odhad emisie vibraciá a hluku.

Uvedena uroven vibraci a hodnota emisi hluku reprentuje hlavné sposoby pouzitia elektrického naradia. Ak sa vsak elektrické naradie vyuziva na iné sposoby pouzitia, s odlsnymi vkladacimi nastrojmi alebo pri nedostatočnej udžrbe, moze sa uroven vibraci a hodnota emisi hluku odlisovat. To

mõze emisiu vibraci a hluku poças celho pracovneho casu výrazne zvyšit.

Na presny odhad emisi vibraci a hluku by sa mal zohladni aj cas, v priebehu ktoreho je naradie vypnute alebo sice spustene, ale v skutocnosti sa nepouziva. To moze emisie vibraci a hluku poças celeho pracovneho casu vyrazneznizit.

Montázhuhlovejskrutkovacejhly

BT-ANGLEEXACT 2|3|6|7|8|15|17|23|30

Akumulátor je poskodený Akumulátor vymeñe za nový

Vytilhne rychlovymenné sk'učovadlo (25) doprodu.
Pracovný nastroj (1) vsunte do upinacieho mechanizmu (2) a rychlovymenné sk'učovadlo znova pustite.

Nepokusajte sa vkladat do tohto rychloupinacieho sklucovada vtaky.

Priemyselné akumulatorové uhlove skrutkovače a priemysel

né akumulatorov skrutkovačs vypinacou spojkou nie su urçene na vrtanie. Spojka sa moze automaticky bez varovania vypnut. Ked'po vypnuti spojky dalej vftate, kym vypínacia spojka znova zaberie, elektrické náradie sa vam moze vytrhnut'z ochopenia.

Vytriahnite rychlovymenné sklučovadlo (25) doprodu.

Pracovny nastroj (1) vyberte z upinaceho mechanizmu (2) a rychlovymenné sk'ucovadlo znova pustite.

Na zapnutie elektrického náradia stlacte vypinač (12) až na doraz.

Elektrické náradie sa automaticky vypne, len co dosiahne.
nastaveny krutiaci moment.

Pri predcasnom uvolneni vypinaca (12) sa nedosiahne prednastaveny krutiaci moment.

trenie zabrañuje neumyselnému spusteniu elektrického nárdia.

Ak bliká LED indikácia (11) načerveno, elektrické naradie je prehriate a je mimo prevadzky. Pockajte chvífu, kým sa blikanie po krátkej chvíli automatický vypne, až potom začnite s elektrickým naradím opat pracová.

Vyrazne skrátá prevázková doba ručného elektrického náradia po každom dobítí akumulátora signalizuje, ze akumu-lator bude treba coskoro vymenit za nový. Spotrebované akumulátory dajte na likvidáciu podla zákonnych predpisov/ podla predpisov vasej krajiny.

Stlačením vypínača (12) aktivujete spojenie Bluetooth®.

Mazanie elektrického náradia

Mazivo:

Specialny prevodovkovy tuk (225 ml)
vecne cislo 3605430009

Molykotuk

Motorov'olej SAE 10/SAE 20

• Každych 150 prevalzkiyoch hodin yvčistite prevalovku pomocou malo agresivneho rozpustadla. Dodržiavajte po kyny vyrobcu rozpustadla o použivaní alikvidáci. Prevodku potom namastite špecialnym prevalovym tukom Bosch. Toto Čistenie zopakujte po pvom Čistení po každych dalsich 300 prevalzkiyoch hodinach náradia.
  -Pohyblive casti vypinacej spojky naolejuje po 100 000 skrutkovaniach niekol'kymi kvapkami motorovohe oleja SAE 10/SAE 20. Pohyblive a valive casti namastite tukom Molykot. Pri tejto prilezitosti sucasne prekontrolujte spojku, ci ne je opotrebovaná, aby ste mali istotu, ze nebude negativne ovplyvnena opakovatelnost a presnos'prace náradia. Potom sa musi znova nastavit krutiaci moment spojky.
  Udrzbovie prace a opravy zverte len kvalifikovanemu odbornemu personalu. Tym sa zabezpeci, ze bezpecnost elektrickeho naraia zostane zachoyana.

Autorizovane servisné stredisko Bosch vykonáva tieto prace rychlo a spoahlivo.

Mastiace a cistiace prostriedky likvidujte so zretel'om na ochranuŽivotného prostredia. Dodržiavajte zákonné predpisy.

Zákaznicka sluzba a poradenstvo ohladom použitia

Varnost na delovnem mestu

Mahtuvus Ah 2,6 2,6 2,6

Kaal EPTA-Procedure 01:2014 jargi kg 0,55 0,70 0,80

soovitatavad laadimisseadmed AL 2450 DV AL 2450 DV AL 2450 DV

Nurkkruvikeerajapea	1/4"	3/8"	3/8"	1/4"	SWF	1/4"
Tootenumber	0 607 453 617 0 607 453 620 0 607 451 618 0 607 453 618 0 607 453 630
Kaal EPTA-Procedure 01:2014	kg 0,20 0,20 0,20 0,20 0,20
järgi

Sirge kruvikeerajapea SWF 1/4"

Tootenumber

Kaal EPTA-Procedure 01:2014 jargi kg

0607453631
