NÁVOD NA OBSLUHU BTEXACT 7 Professional BOSCH

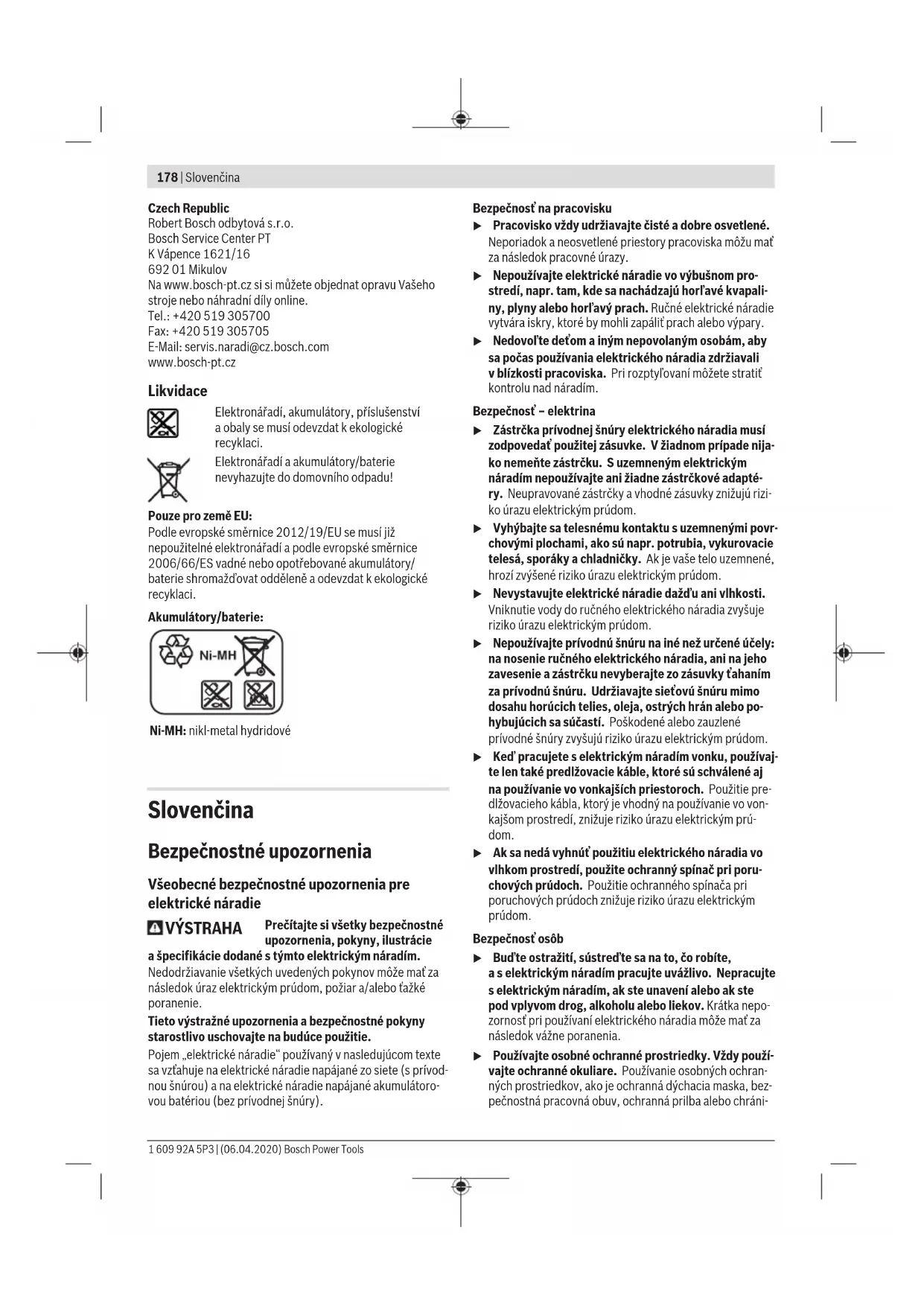

môže dôjsť krušeniu iných prístrojov aza- riadení, lietadiel amedicínskych zariadení (napríklad kardiostimulátorov, načúvacích prístrojov). Taktiež nie je možné úplne vylúčiť negatívny vplyv na ľudí azvieratá vbezprostrednom okolí. Elektrické náradie srozhraním Bluetooth

nepoužívajte vblízkosti medi- cínskych prístrojov či zariadení, čerpacích staníc, che- mických zariadení, oblastí snebezpečenstvom výbu- chu avoblastiach sprítomnosťou výbušnín. Elektric- ké náradie srozhraním Bluetooth

nepoužívajte vlietadlách. Zabráňte prevádzkovaniu počas dlhšej doby vpriamej blízkosti tela. Slovné označenie Bluetooth

, ako aj obrazové značky (lo- gá) sú registrovanými ochrannými značkami avlastníc- tvom spoločnosti Bluetooth SIG, Inc. Akékoľvek použitie 1 609 92A 5P3 | (06.04.2020) Bosch Power ToolsSlovenčina | 181 tohto slovného označenia/obrazovej značky spoločnos- ťou Robert Bosch Power Tools GmbH je realizované na základe licencie. Opis výrobku avýkonu Prečítajte si všetky bezpečnostné upozor- nenia apokyny. Nedodržiavanie bezpečnost- ných upozornení apokynov môže zapríčiniť úraz elektrickým prúdom, požiar a/alebo ťažké poranenia. Prosím, všimnite si obrázky vprednej časti návodu na použí- vanie. Používanie vsúlade surčením Skrutkovací systém BT-EXACT/BT-ANGLEEXACT aEXACon- necT je určený na zaťahovanie auvoľňovanie skrutiek, ako aj na uťahovanie auvoľňovanie matíc vuvedenom rozmerovom avýkonovom rozsahu. Nie je určený na dokumentovanie krútiaceho momentu alebo uhla otáčania skrutkového spoja. Skrutkovací systém umožňuje bezkáblový prenos údajov skrutkovacích signálov prostredníctvom Bluetooth® wireless technology. Vysielajú sa signály „v poriadku“ a„nie vporiad- ku“ (skrutkový spoj vporiadku/nie vporiadku) priemysel- ných akumulátorových skrutkovačov série BT-EXACT aBT- ANGLEEXACT na základnú stanicu EXAConnecT. Uvedenie skrutkovačov radu BT-EXACT aBT-ANGLEEXACT do pre- vádzky nie je možné bez základnej stanice EXAConnecT: Skrutkovače sú pri dodaní zablokované auvoľniť ich možno len prostredníctvom základnej stanice EXAConnecT. Prečítajte si arešpektujte návod na použitie základnej stani- ce EXAConnecT. Najprv uveďte do prevádzky základnú stani- cu EXAConnecT. Vyobrazené komponenty Číslovanie jednotlivých komponentov sa vzťahuje na vyob- razenie elektrického náradia na grafickej strane. (1) Pracovný nástroj (napr. skrutkovací nadstavec) (2) Upínanie nástroja (3) Uhlová skrutkovacia hlava (4) Vidlicový kľúč veľkosti 27mm (5) Plôška na kľúč na prírube uhlovej hlavy (6) Vidlicový kľúč veľkosti 22mm (7) Posúvač na predvoľbu krútiaceho momentu (8) Závesný strmienok (9) LED indikácia skrutkovania (10) LED indikácia Bluetooth® (11) LED indikácia stavu nabitia akumulátora (12) Vypínač (13) Prepínač smeru otáčania (14) Upevňovacie otvory pre závesný strmienok (15) Držiak LED (16) Plôška na kľúč na prevlečnej matici (17) Tlačidlo na odistenie akumulátora (18) Akumulátor so zasúvacím kontaktom APT (19) Označovací prstenec (20) Pracovné osvetlenie (21) Nabíjačka (22) Zástrčka (23) Zelená LED indikácia na nabíjačke (24) Červená LED indikácia na nabíjačke (25) Rýchlovýmenné skľučovadlo (26) Nastavovací nástroj (27) Kľúč svnútorným šesťhranom (28) Nastavovací krúžok (29) Rozperný krúžok (30) Dutina vkryte telesa (31) Rukoväť (izolovaná úchopová plocha) Vyobrazené alebo opísané príslušenstvo nepatrí do štandardného rozsahu dodávky. Kompletné príslušenstvo nájdete vnašom sor- timente príslušenstva. Technické údaje Priemyselný akumulátorový skrutkovač BT-EXACT

Nastavovací rozsah krútiaceho momentu Nm 0,5–2 1–4 1–6 1,5–7 Voľnobežné otáčky n

Menovité napätie V 9,6 9,6 9,6 9,6 Smer otáčania Upínanie nástroja Rýchlovýmenné skľučovadlo 1/4" Rýchlovýmenné skľučovadlo 1/4" Rýchlovýmenné skľučovadlo 1/4" Rýchlovýmenné skľučovadlo 1/4" Dátové rozhranie (rádio) Bluetooth® wireless technology trieda2 (špecifikácia 1.2) Maximálny prenosový dosah m 10 10 10 10 Hmotnosť podľa EPTA-Procedure 01:2014 kg 0,80 0,80 0,80 0,80 Bosch Power Tools 1 609 92A 5P3 | (06.04.2020)182 | Slovenčina Priemyselný akumulátorový skrutkovač BT-EXACT

merané pri 20–25°C sakumulátorom 2 607 335 681. B) obmedzený výkon pri teplotách <0°C Priemyselný akumulátorový skrutkovač BT-EXACT

Nastavovací rozsah krútiaceho momentu Nm 1,5–8 1,5–9 1,5–12 Voľnobežné otáčky n

Menovité napätie V 12 9,6 12 Smer otáčania Upínanie nástroja Rýchlovýmenné sk- ľučovadlo 1/4" Rýchlovýmenné sk- ľučovadlo 1/4" Rýchlovýmenné sk- ľučovadlo 1/4" Dátové rozhranie (rádio) Bluetooth® wireless technology trieda2 (špecifikácia 1.2) Maximálny prenosový dosah m 10 10 10 Hmotnosť podľa EPTA-Procedure 01:2014 kg 0,90 0,80 0,90 Odporúčaná teplota prostredia pri nabíjaní °C 0 ... +35 0 ... +35 0 ... +35 Povolená teplota okolia pri prevádzke

merané pri 20–25°C sakumulátorom 2 607 335 681. C) obmedzený výkon pri teplotách <0°C Priemyselný akumulátorový uhlový skrutkovač BT-ANGLEEXACT

Nastavovací rozsah krútiaceho momentu Nm 0,7–2 0,7–3 1,5–6 Voľnobežné otáčky n

Menovité napätie V 9,6 9,6 9,6 Smer otáčania Upínanie nástroja uhlová skrutkovacia hlava (objednať zvlášť) Rýchlovýmenné sk- ľučovadlo 1/4" ■ 1/4" ■ 3/8" 1/4" Rýchlovýmenné sk- ľučovadlo 1/4" ■ 1/4" ■ 3/8" 1/4" Rýchlovýmenné sk- ľučovadlo 1/4" ■ 1/4" ■ 3/8" 1/4" Skrutkovacia hlava (objednať zvlášť) Rýchlovýmenné sk- ľučovadlo 1/4" Rýchlovýmenné sk- ľučovadlo 1/4" Rýchlovýmenné sk- ľučovadlo 1/4" Dátové rozhranie (rádio) Bluetooth® wireless technology trieda2 (špecifikácia 1.2) Maximálny prenosový dosah m 10 10 10 1 609 92A 5P3 | (06.04.2020) Bosch Power ToolsSlovenčina | 183 Priemyselný akumulátorový uhlový skrutkovač BT-ANGLEEXACT

Hmotnosť podľa EPTA-Procedure 01:2014 kg 1,0 1,0 1,0 Odporúčaná teplota prostredia pri nabíjaní °C 0 ... +35 0 ... +35 0 ... +35 Povolená teplota okolia pri prevádzke

merané pri 20–25°C sakumulátorom 2 607 335 681. B) obmedzený výkon pri teplotách <0°C Priemyselný akumulátorový uhlový skrutkovač BT-ANGLEEXACT

Nastavovací rozsah krútiaceho momentu Nm 2–7 1,5–8 2–15 Voľnobežné otáčky n

Menovité napätie V 9,6 9,6 9,6 Smer otáčania Upínanie nástroja uhlová skrutkovacia hlava (objednať zvlášť) Rýchlovýmenné sk- ľučovadlo 1/4" ■ 1/4" ■ 3/8" 1/4" Rýchlovýmenné sk- ľučovadlo 1/4" ■ 1/4" ■ 3/8" 1/4" Rýchlovýmenné sk- ľučovadlo 1/4" ■ 1/4" ■ 3/8" 1/4" Dátové rozhranie (rádio) Bluetooth® wireless technology trieda2 (špecifikácia 1.2) Maximálny prenosový dosah m 10 10 10 Hmotnosť podľa EPTA-Procedure 01:2014 kg 1,0 1,0 1,0 Odporúčaná teplota prostredia pri nabíjaní °C 0 ... +35 0 ... +35 0 ... +35 Povolená teplota okolia pri prevádzke

merané pri 20–25°C sakumulátorom 2 607 335 681. B) obmedzený výkon pri teplotách <0°C Priemyselný akumulátorový uhlový skrutkovač BT-ANGLEEXACT

Nastavovací rozsah krútiaceho momentu Nm 6–17 tvrdý skrutkový spoj 5–13 mäkký skrutkový spoj 7–23 8–30 Voľnobežné otáčky n

Dátové rozhranie (rádio) Bluetooth® wireless technology trieda2 (špecifikácia 1.2) Maximálny prenosový dosah m 10 10 10 Hmotnosť podľa EPTA-Procedure 01:2014 kg 1,5 1,5 1,5 Odporúčaná teplota prostredia pri nabíjaní °C 0 ... +35 0 ... +35 0 ... +35 Povolená teplota okolia pri prevádzke

merané pri 20–25°C sakumulátorom 2 607 335 685. B) obmedzený výkon pri teplotách <0°C Batéria akku-pack Ni-MH 9,6 12,0 14,4 Vecné číslo

Počet akumulátorových článkov 8 10 12 Napätie akumulátora V 9,6 12,0 14,4 Kapacita Ah 2,6 2,6 2,6 Hmotnosť podľa EPTA-Procedure 01:2014 kg 0,55 0,70 0,80 Odporúčané nabíjačky AL2450DV AL2450DV AL2450DV Uhlový skrutkovač ■ 1/4" ■ 3/8" ■ 3/8" 1/4" Rýchlovýmen- né skľučovadlo 1/4" Vecné číslo

Hmotnosť podľa EPTA-Proce- dure 01:2014 kg 0,20 0,20 0,20 0,20 0,20 Priama skrutkovacia hlava Rýchlovýmenné skľučovadlo 1/4" Vecné číslo

Hmotnosť podľa EPTA-Procedure 01:2014 kg 0,20 Informácia ohlučnosti/vibráciách Hodnoty emisií hluku zistené podľaEN62841-2-2. Hladina akustického tlaku elektrického náradia pri použití vá- hového filtraA je typicky 70 dB(A). Neistota K=3 dB. Úro- veň hluku pri práci môže prekročiť 80dB(A). Noste prostriedky na ochranu sluchu! Celkové hodnoty vibrácií a

(súčet vektorov vtroch smeroch) aneistota Kzistená podľa EN62841-2-2: skrutkovanie: a

Úroveň vibrácií ahodnota emisií hluku uvedené vtýchto po- kynoch boli namerané podľa normovaného meracieho po- stupu adajú sa použiť na vzájomné porovnávanie elektrické- ho náradia. Hodia sa aj na predbežný odhad emisie vibrácií ahluku. Uvedená úroveň vibrácií ahodnota emisií hluku reprezentuje hlavné spôsoby použitia elektrického náradia. Ak sa však elektrické náradie využíva na iné spôsoby použitia, sodlišný- mi vkladacími nástrojmi alebo pri nedostatočnej údržbe, mô- že sa úroveň vibrácií ahodnota emisií hlukuodlišovať. To môže emisiu vibrácií ahluku počas celého pracovného času výrazne zvýšiť. Na presný odhad emisií vibrácií ahluku by sa mal zohľadniť aj čas, vpriebehu ktorého je náradie vypnuté alebo síce spustené, ale vskutočnosti sa nepoužíva. To môže emisie vibrácií ahluku počas celého pracovného času výrazne zní- žiť. Na ochranu obsluhujúcej osoby pred pôsobením vibrácií ur- čite doplnkové bezpečnostné opatrenia, ako napríklad: údrž- ba elektrického náradia avkladacích nástrojov, udržiavanie správnej teploty rúk, organizácia pracovných procesov. Montáž Obsah dodávky (základná výbava) Priemyselné akumulátorové skrutkovače sa dodávajú bez akumulátora, priemyselné akumulátorové uhlové skrutkova- če bez uhlovej skrutkovacej hlavy abez akumulátora. 1 609 92A 5P3 | (06.04.2020) Bosch Power ToolsSlovenčina | 185 Pri výbere vhodného príslušenstva sa obráťte, prosím, na špecializovaného predajcu priemyselného náradia Bosch. Podmienky prevádzky askladovania Toto elektrické náradie je vhodné výlučne na prevádzku vuzavretých priestoroch. Pre bezchybnú prevádzku by mala byť prípust- ná teplota okolia -5°C až +50°C (23 °F až 122 °F) pri relatív- nej vlhkosti vzduchu 20 až 95% bez kondenzácie. Akumulátor by sa mal uchovávať pri teplote 0°C (32 °F) až 45°C (113 °F), aby sa predišlo poškodeniu akumulátoro- vých článkov. Montáž uhlovej skrutkovacej hlavy BT-ANGLEEXACT 2 | 3 | 6 | 7 | 8 | 15 | 17 | 23 | 30 Na týchto priemyselných akumulátorových uhlových skrutkovačoch sa musí najprv namontovať vhodná uhlová skrutkovacia hlava (pozri „Technické údaje“, Stránka181). u Predtým, ako budete montovať, prestavovať alebo demontovať skrutkovaciu hlavu, sa presvedčte, či sa prepínač smeru otáčania nachádza vstrednej polohe (blokovanie zapnutia) alebo či je vybratý akumulátor ručného elektrického náradia. Elektrické náradie pevne držte vidlicovým kľúčom (6) zalo- ženým na plôške na kľúč (5) na prírube uhlovej hlavy. u Elektrické náradie nikdy neupevňuje okryt telesa. Nasaďte uhlovú skrutkovaciu hlavu (3) vpožadovanej polohe na prírubu avidlicovým kľúčom (4) založeným na plôške na kľúč (16) utiahnite prevlečnú maticu. Pritom pridržiavajte vidlicovým kľúčom (6) za prírubu uhlo- vej hlavy. BT-ANGLEEXACT 23 | 30 Tieto priemyselné akumulátorové uhlové skrutkovače je možné prevádzkovať len suhlovou skrutkovacou hlavou

EÚ vyhlásenie ozhode Vyhlasujeme na výhradnú zodpovednosť, že uvedený výrobok spĺňa všetky príslušné ustanovenia nižšie uvedených smerníc anariadení aje vsúlade snas- ledujúcimi normami: Technické podklady má spoločnosť: * Priemyselný aku- mulátorový skrut- kovač BT-EXACT Priemyselný aku- mulátorový uhlo- vý skrutkovač BT- ANGLEEXACT Vecné číslo
