BRUKSANVISNING BTEXACT 7 Professional BOSCH

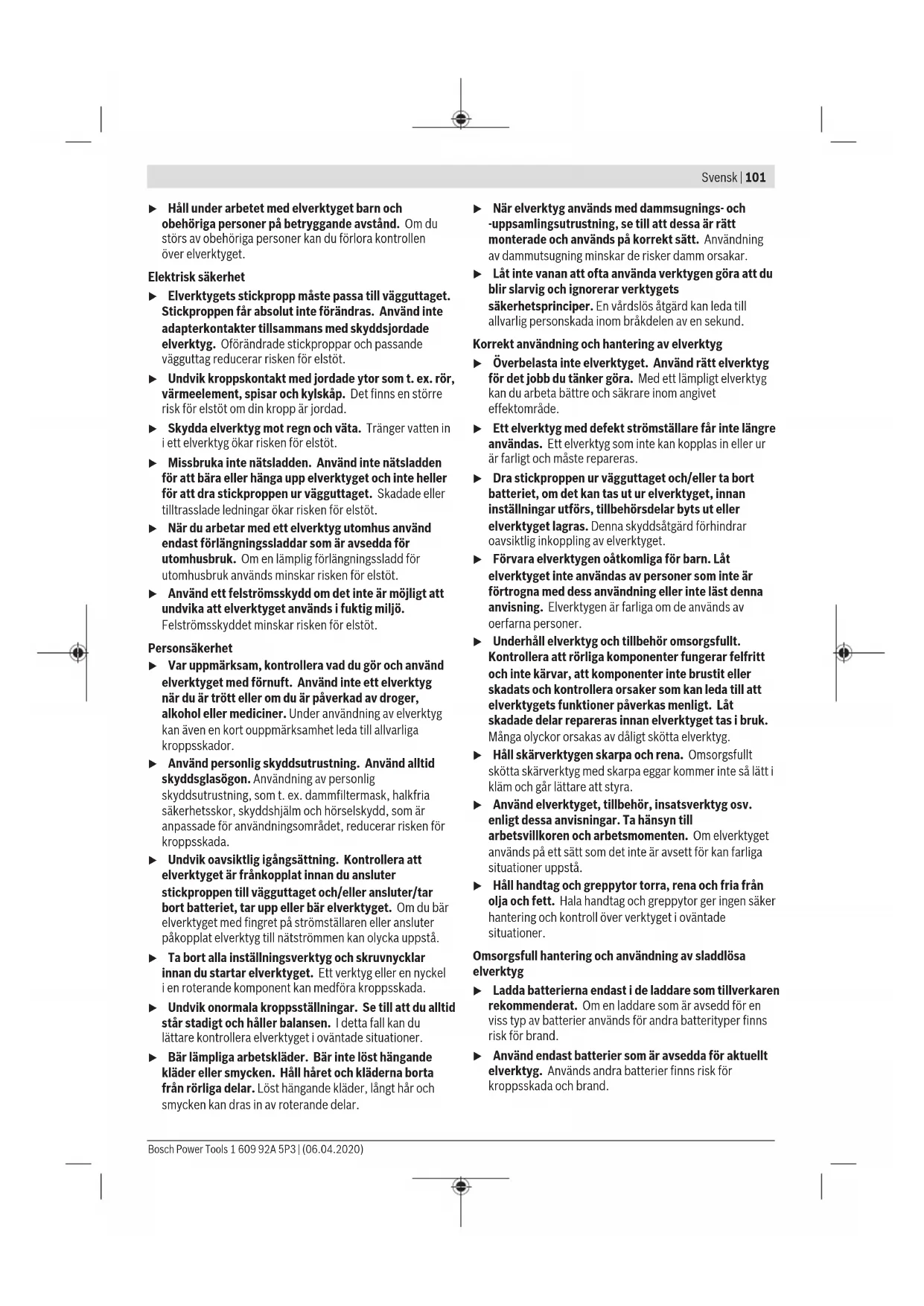

kan störningar förekomma hos andra apparater, 1 609 92A 5P3 | (06.04.2020) Bosch Power ToolsSvensk | 103 flygplan och medicinska apparater (t.ex. pacemaker, hörapparater). Skador på människor och djur i omedelbar närhet kan inte heller uteslutas. Använd inte elverktyget med Bluetooth

i närheten av medicinska apparater, bensinstationer, kemiska anläggningar, områden med explosionsrisk eller i sprängningsområden. Använd inte elverktyget med Bluetooth

i flygplan. Undvik drift i direkt närhet till kroppen under en längre period. Varumärket Bluetooth

och logotyperna tillhör Bluetooth SIG, Inc. Alla användning av detta varumärke/logotyp från Robert Bosch Power Tools GmbH sker under licens. Produkt- och prestandabeskrivning Läs igenom alla säkerhetsanvisningar och instruktioner. Fel som uppstår till följd av att säkerhetsinstruktionerna och anvisningarna inte följts kan orsaka elstöt, brand och/eller allvarliga personskador. Beakta bilden i den främre delen av bruksanvisningen. Ändamålsenlig användning Skruvdragarsystemet BT-EXACT/BT-ANGLEEXACT och EXAConnecT är avsett för indragning och lossning av skruvar och muttrar inom angivna mått- och effektuppgifter. Den är inte avsedd för dokumentering av vridmoment eller vridvinkel för en skruvanslutning. Skruvdragningssystemet möjliggör trådlös överföring av skruvsignaler med hjälp av Bluetooth® wireless technology. OK- och EJ OK-signaler skickas (skruvdragning OK/inte OK) från den sladdlösa industri-skruvdragaren i serien BT-EXACT och BT-ANGLEEXACT till basstationen EXAConnecT. Utan basstationen EXAConnecT kan skruvdragarna i serien BT- EXACT och BT-ANGLEEXACT inte användas: skruvdragarna är spärrade vid leverans och kan endast startas via basstationen EXAConnecT. Läs och beakta bruksanvisningen för basstationen EXAConnecT. Starta först basstationen EXAConnecT. Illustrerade komponenter Numreringen av komponenterna hänvisar till illustration av elverktyget på grafiksida. (1) Insatsverktyg (t.ex. skruvhylsa) (2) Verktygsfäste (3) Vinkelskruvhuvud (4) Fast skruvnyckel nyckelvidd 27mm (5) Nyckeltag på vinkelhuvudets fläns (6) Fast skruvnyckel nyckelvidd 22mm (7) Reglage för vridmomentsförval (8) Upphängningsbygel (9) LED-indikering skruvanslutning (10) LED-indikering Bluetooth® (11) LED-indikering av batteriets laddningstillstånd (12) På-/av-strömbrytare (13) Riktningsomkopplare (14) Fästspår för upphängningsögla (15) LED-hållare (16) Nyckelyta på överfallsmuttern (17) Batteriets upplåsningsknapp (18) Batteri med APT-stickkontakt (19) Markeringsring (20) Arbetsbelysning (21) Laddare (22) Stickpropp (23) Grön lysdiodsindikering på laddaren (24) Röd lysdiodsindikering på laddaren (25) Snabbchuck (26) Inställningsverktyg (27) Sexkantnyckel (28) Justeringsskiva (29) Spårring (30) Hålrum i höljet (31) Handtag (isolerad gripyta) I bruksanvisningen avbildat och beskrivet tillbehör ingår inte i standardleveransen. I vårt tillbehörsprogram beskrivs allt tillbehör som finns. Tekniska data Industriskruvdragare BT-EXACT

Vridmomentets inställningsintervall Nm 0,5–2 1–4 1–6 1,5–7 Tomgångsvarvtal n

Maximal överföringsräckvidd m 10 10 10 10 Vikt enligt EPTA-Procedure 01:2014 kg 0,80 0,80 0,80 0,80 Rekommenderad omgivningstemperatur vid laddning °C 0...+35 0...+35 0...+35 0...+35 Tillåten omgivningstemperatur vid drift

uppmätt vid20–25°Cmed batteri 2 607 335 681. B) Begränsad effekt vid temperaturer <0°C Industriskruvdragare BT-EXACT

Vridmomentets inställningsintervall Nm 1,5–8 1,5–9 1,5–12 Tomgångsvarvtal n

Märkspänning V 12 9,6 12 Vridriktning Verktygsfäste Snabbchuck 1/4" Snabbchuck 1/4" Snabbchuck 1/4" Dataport (trådlös) Bluetooth® trådlös teknik klass 2 (specifikation 1.2) Maximal överföringsräckvidd m 10 10 10 Vikt enligt EPTA-Procedure 01:2014 kg 0,90 0,80 0,90 Rekommenderad omgivningstemperatur vid laddning °C 0...+35 0...+35 0...+35 Tillåten omgivningstemperatur vid drift

och vid lagring °C –20...+50 –20...+50 –20...+50 Driftsfrekvensområde MHz 2402–2480 2402–2480 2402–2480 Sändningseffekt max. mW 0,5 0,5 0,5 Skyddstyp IP20 IP20 IP20

uppmätt vid20–25°Cmed batteri 2 607 335 683.

uppmätt vid20–25°Cmed batteri 2 607 335 681. C) Begränsad effekt vid temperaturer <0°C Sladdlös industri-vinkelskruvdragare BT-ANGLEEXACT

Vridmomentets inställningsintervall Nm 0,7–2 0,7–3 1,5–6 Tomgångsvarvtal n

Dataport (trådlös) Bluetooth® trådlös teknik klass 2 (specifikation 1.2) Maximal överföringsräckvidd m 10 10 10 Vikt enligt EPTA-Procedure 01:2014 kg 1,0 1,0 1,0 Rekommenderad omgivningstemperatur vid laddning °C 0...+35 0...+35 0...+35 Tillåten omgivningstemperatur vid drift

och vid lagring °C –20...+50 –20...+50 –20...+50 Driftsfrekvensområde MHz 2402–2480 2402–2480 2402–2480 Sändningseffekt max. mW 0,5 0,5 0,5 Skyddstyp IP20 IP20 IP20

uppmätt vid20–25°Cmed batteri 2 607 335 681. B) Begränsad effekt vid temperaturer <0°C Sladdlös industri-vinkelskruvdragare BT-ANGLEEXACT

Vridmomentets inställningsintervall Nm 2–7 1,5–8 2–15 Tomgångsvarvtal n

Märkspänning V 9,6 9,6 9,6 Vridriktning Verktygsfäste vinkelskruvhuvud (beställ separat) Snabbchuck 1/4" ■ 1/4" ■ 3/8" 1/4" Snabbchuck 1/4" ■ 1/4" ■ 3/8" 1/4" Snabbchuck 1/4" ■ 1/4" ■ 3/8" 1/4" Dataport (trådlös) Bluetooth® trådlös teknik klass 2 (specifikation 1.2) Maximal överföringsräckvidd m 10 10 10 Vikt enligt EPTA-Procedure 01:2014 kg 1,0 1,0 1,0 Rekommenderad omgivningstemperatur vid laddning °C 0...+35 0...+35 0...+35 Tillåten omgivningstemperatur vid drift

och vid lagring °C –20...+50 –20...+50 –20...+50 Driftsfrekvensområde MHz 2402–2480 2402–2480 2402–2480 Sändningseffekt max. mW 0,5 0,5 0,5 Skyddstyp IP20 IP20 IP20

uppmätt vid20–25°Cmed batteri 2 607 335 681. B) Begränsad effekt vid temperaturer <0°C Sladdlös industri-vinkelskruvdragare BT-ANGLEEXACT

Vridmomentets inställningsintervall Nm 6–17 hård skruvdragning 5–13 mjuk skruvdragning 7–23 8–30 Tomgångsvarvtal n

Verktygsfäste vinkelskruvhuvud (beställ separat) ■ 3/8" ■ 3/8" ■ 3/8" Dataport (trådlös) Bluetooth® trådlös teknik klass 2 (specifikation 1.2) Maximal överföringsräckvidd m 10 10 10 Vikt enligt EPTA-Procedure 01:2014 kg 1,5 1,5 1,5 Rekommenderad omgivningstemperatur vid laddning °C 0...+35 0...+35 0...+35 Tillåten omgivningstemperatur vid drift

och vid lagring °C –20...+50 –20...+50 –20...+50 Driftsfrekvensområde MHz 2402–2480 2402–2480 2402–2480 Sändningseffekt max. mW 0,5 0,5 0,5 Skyddstyp IP20 IP20 IP20

uppmätt vid20–25°Cmed batteri 2 607 335 685. B) Begränsad effekt vid temperaturer <0°C NiMH-batterimodul 9,6 12,0 14,4 Artikelnummer

Vikt enligt EPTA-Procedure 01:2014 kg 0,20 0,20 0,20 0,20 0,20 Rakt skruvhuvud Snabbchuck 1/4" Artikelnummer

Vikt enligt EPTA-Procedure 01:2014 kg 0,20 Buller-/vibrationsdata Bullernivåvärde fastställt enligt EN62841-2-2. Den A-klassade bullernivån för elverktyget är typiskt 70 dB(A). Osäkerhet K=3 dB. Bullernivån vid arbetet kan överskrida 80 dB(A). Bär hörselskydd! Totala vibrationsvärden a

(vektorsumma för tre riktningar) och osäkerhet K beräknad enligt EN62841-2-2: skruvar:

Den vibrationsnivå och det bullervärde som anges i dessa anvisningar har uppmätts enligt en mätmetod som normerats och kan användas för att jämföra elverktyg med varandra. Mätmetoden är även lämplig för preliminär bedömning av vibrations- och bullernivån. Den angivna vibrations- och bullernivån representerar den huvudsakliga användningen av elverktyget. Om däremot elverktyget används för andra ändamål, med andra insatsverktyg eller inte underhållits ordentligt kan vibrations- och bullernivån avvika. Då kan vibrations- och bullernivån under arbetsperioden öka betydligt under hela arbetstiden. För en exakt bedömning av vibrations- och bullernivån bör även de tider beaktas när elverktyget är avstängt eller är igång, men inte används. Detta reducerar vibrations- och bullerbelastningen för den totala arbetsperioden betydligt. Bestäm extra säkerhetsåtgärder för att skydda operatören mot vibrationernas inverkan t.ex.: underhåll av elverktyget och insatsverktygen, att hålla händerna varma, organisation av arbetsförloppen. 1 609 92A 5P3 | (06.04.2020) Bosch Power ToolsSvensk | 107 Montage Leveransen omfattar De sladdlösa industriskruvdragarna levereras utan batteri, de sladdlösa industrivinkelsliparna utan vinkelskruvhuvud och utan batteri. För val av lämpligt tillbehör, kontakta din återförsäljare av Bosch industriverktyg. Drifts- och förvaringsvillkor Elverktyget är endast avsett för drift i stängda utrymmen. För optimal drift ska omgivningstemperaturen ligga mellan –5 °C och +50 °C (23 °F och 122 °F), vid en tillåten relativ luftfuktighet mellan 20 och 95 % utan daggbildning. Batteriet ska lagras vid en temperatur på mellan 0 °C (32 °F) och 45 °C (113 °F) för att undvika skador på batteriets celler. Montering av vinkelskruvhuvudet BT-ANGLEEXACT 2 | 3 | 6 | 7 | 8 | 15 | 17 | 23 | 30 För dessa industriella sladdlösa vinkelskruvdragare måste passande vinkelskruvhuvud (se „Tekniska data“, Sidan103) monteras. u Kontrollera att riktningsomkopplaren står i mittläget (inkopplingsspärr) eller att batteriet tagits bort ur elverktyget innan skruvhuvudet monteras, justeras eller demonteras. Håll fast elverktyget med gaffelnyckeln (6) på nyckelytan (5) på vinkelhuvudflänsen. u Spänn aldrig elverktyget på höljets delar. Sätt vinkelskruvhuvudet (3) i önskad position på flänsen och dra åt överfallsmuttern med fast nyckel (4) på nyckeltaget (16). Håll emot med fast nyckel (6) på vinkelhuvudets fläns. BT-ANGLEEXACT 23 | 30 Denna sladdlösa industrivinkelskruvdragare kan endast drivas med vinkelskruvhuvud 0607451618. Upphängningsanordning Med upphängningsbygeln (8) kan elverktyget hängas upp i en upphängningsanordning. Lägg upp upphängningsbygeln (8) på elverktyget och låt bygeln snäppa fast i slitsarna (14). u Kontrollera regelbundet upphängningsbygelns och krokens tillstånd. Laddning Observera: laddare och batterier ingår inte i leveransen. Visad stickpropp kan avvika från aktuella elverktygets stickpropp. u Kontrollera att laddaren och batterierna är lämpliga för aktuellt strömnät. Laddare AL 2450 DV (se bildA) Koppla laddaren (21) med stickproppen (22) till elförsörjningen och sätt in batteriet (18) i rätt läge i laddarens laddningsschakt. u Bruka inte våld vid insättning/uttagning av batteriet. Batterier med APT-stickkontakt (Akku Pack Top) är konstruerade så att de endast kan sättas in i rätt läge i elverktyget och laddaren. Den gröna lysdioden (23) börjar blinka. Tänd lysdiod anger att laddning pågår. Laddningen stoppar automatiskt när batteriet är fullständigt laddat. När den gröna lysdioden inte längre blinkar, utan lyser konstant är laddningen avslutad. En akustisk signal avges för ca 2sekunder och signalerar att batterierna är fulladdade. En konstant tänd röd lysdiod (24) signalerar en laddning med reducerad laddström. När den röda lysdioden blinkar, kan laddning inte ske. Fel – Orsaker och åtgärder Orsak Åtgärd Lysdioderna är inte tända Laddarens nätstickkontakt ej (korrekt) isatt Stick in nätstickkontakten (helt och hållet) i uttaget Uttag, nätkabel eller laddare defekt Kontrollera nätspänningen, låt ev. auktoriserad kundtjänst för Bosch elverktyg kontrollera laddaren Ingen batteriladdning möjlig Batterimodulens temperatur ligger utanför tillåtna gränser Avkyl eller värm batteriet så att temperaturen ligger mellan 0 °C (32 °F) och 45 °C (113 °F) Batterikontakter smutsiga Rengör batterikontakter, t.ex. genom att flera gånger sätta in och ta ut batteriet. Byt ut batteriet vid behov Batteri defekt Byt ut batteriet Batterimodulen inte (korrekt) insatt Kontrollera att batterimodulen sitter korrekt i laddningsschaktet Anslutning till energiförsörjning Observera: inget batteri sitter i elverktyget vid leverans. u Förvara aldrig batteriet i ett sladdlöst elverktyg. Batterierna håller längre och kan lättare laddas upp om de förvaras separat. Kom ihåg att ladda upp batterimodulen om den inte använts under en längre period. Batteriets laddning Ladda batterimodulen i en härför lämplig laddare innan den sätts in i elverktyget. En exakt beskrivning av och anvisningar för laddning finns i laddarens bruksanvisning och i denna bruksanvisning (se „Laddning“, Sidan107). Batterimodulen är försedd med en NTC- temperaturövervakning som endast tillåter uppladdning Bosch Power Tools 1 609 92A 5P3 | (06.04.2020)108 | Svensk inom ett temperaturområde mellan 0 °C (+32 °F) och 45 °C (+113 °F). Härvid uppnår batteriet en lång brukstid. Vid korrekt användning kan batterimodulen återuppladdas upp till 3000 gånger. En ny eller under en längre tid inte använd batterimodul får först efter ca. 5laddnings- och urladdningscykler sin fulla kapacitet. Batterier ska laddas upp först när elverktygets lysdiodindikering för batteriets laddningstillstånd lyser röd. Sätta in och ta ut batteriet Tryck riktningsomkopplaren (13) till mellersta läget. Detta spärrar på-/av-strömbrytaren (12) i positionen ”Från” och oavsiktlig påslagning av elverktyget förhindras. Skjut in det uppladdade batteriet (18) i elverktygets handtag. Se till att batteriet sätts in i rät läge och att upplåsningsknapparna (17) tydligt snäpper fast i elverktygets handtag. u Bruka inte våld vid insättning/uttagning av batteriet. Batterier med APT-stickkontakt (Akku Pack Top) är konstruerade så att de endast kan sättas in i rätt läge i elverktyget och laddaren. För uttagning av batteriet (18), tryck in upplåsningsknapparna (17) på båda sidorna och dra batteriet nedåt ut handtaget. Verktygsbyte vid skruvhuvud med snabbchuck (se bildB) u Kontrollera efter insättning att insatsverktyget sitter stadigt i verktygsfästet. Om insatsverktyget inte är stadigt kopplat till verktygsfästet kan det lossna och röra sig okontrollerat. BT-EXACT 2 | 4 | 6 | 7 | 8 | 9 | 12 Serien BT-EXACT levereras med 1/4"-snabbchuck (SWF 1/4"). BT-ANGLEEXACT 2 | 3 | 6 För dessa sladdlösa industriskruvdragare finns ett vinkelskruvhuvud med 1/4"-snabbchuck att tillgå (produktnummer 0607453631). BT-ANGLEEXACT 2 | 3 | 6 | 7 | 8 | 15 För dessa sladdlösa industriskruvdragare finns ett vinkelskruvhuvud med 1/4"-snabbchuck att tillgå (produktnummer 0607453630). Insättning av tillsatsverktyg Dra snabbchucken (25) framåt. Stick in insatsverktyget (1) i verktygsfästet (2) och släpp åter snabbchucken. Använd endast tillsatsverktyg med passande ände (1/4"- sexkant). Borrar får inte sättas in i snabbchucken. Sladdlösa industrivinkelskruvdragare och industriskruvdragare med avstängningskoppling är inte lämpliga för borrning. Kopplingen kan stängas av automatiskt och utan förvarning. Om du borrar vidare efter att kopplingen stängts av kan elverktyget slita sig ur ditt grepp tills avstängningskopplingen slår an på nytt. Borttagning av insatsverktyget Dra snabbchucken (25) framåt. Ta ut insatsverktyget (1) ur verktygsfästet (2) och släpp åter snabbchucken. Verktygsbyte på skruvhuvud med fyrkanttapp u Kontrollera efter insättning att insatsverktyget sitter stadigt i verktygsfästet. Om insatsverktyget inte är stadigt kopplat till verktygsfästet kan det lossna och röra sig okontrollerat. BT-ANGLEEXACT 2 | 3 | 6 | 7 | 8 | 15 För dessa sladdlösa vinkelskruvdragare finns ett vinkelskruvhuvud med 1/4-fyrkant (produktnummer 0607453617) samt ett vinkelskruvhuvud med 3/8-fyrkant (produktnummer 0607453620) att tillgå. BT-ANGLEEXACT 2 | 7 | 17 | 23 | 30 För dessa sladdlösa industriskruvdragare finns ett vinkelskruvhuvud med 3/8"-fyrkant (produktnummer 0607451618). Insättning av tillsatsverktyg Tryck stiftet inåt mot fyrkanten på verktygsfästet (2), t.ex. med hjälp av en smal skruvmejsel, och skjut tillsatsverktyget (1) över fyrkanten. Se till att stiftet snäpper fast i spåret på tillsatsverktyget. Borttagning av insatsverktyget Tryck stiftet inåt i spåret på tillsatsverktyget (1) och dra tillsatsverktyget från verktygsfästet (2). Verktygsbyte vid skruvhuvud med sexkant (se bildC) u Kontrollera efter insättning att insatsverktyget sitter stadigt i verktygsfästet. Om insatsverktyget inte är stadigt kopplat till verktygsfästet kan det lossna och röra sig okontrollerat. BT-ANGLEEXACT 2 | 3 | 6 | 7 | 8 | 15 För dessa sladdlösa industriskruvdragare finns ett vinkelskruvhuvud med 1/4"-insexskaft (produktnummer 0607453618). Insättning av tillsatsverktyg Sätt tillsatsverktyget (1) i sexkanten på verktygsfästet (2), tills den snäpper fast hörbart. Borttagning av insatsverktyget Dra tillsatsverktyget (1) från verktygsfästet (2), vid behov med hjälp av en tång. Drift Använd personlig skyddsutrustning. Använd alltid skyddsglasögon. Användning av personlig skyddsutrustning, som t. ex. dammfiltermask, halkfria säkerhetsskor, skyddshjälm och hörselskydd, som är anpassade för användningsområdet, reducerar risken för kroppsskada. 1 609 92A 5P3 | (06.04.2020) Bosch Power ToolsSvensk | 109 Driftstart När du vill starta elverktyget måste du först ställa in rotationsriktningen med riktningsomkopplingen (13): Elverktyget startar endast om riktningsomkopplingen (13) inte står i mitten (startspärr). Ställa in rotationsriktningen (se bildD) u Aktivera rotationsriktningsomkopplaren(13) endast när elverktyget står stilla. Högergång: För att skruva in skruvar skjuter du rotationsriktningsomkopplaren (13) till vänster ända till anslaget. Vänstergång: För att lossa eller skruva ut skruvar skjuter du rotationsriktningsomkopplaren (13) till höger ända till anslag. Tända arbetsbelysningen Arbetsbelysningen (20) ger belysning av skruvstället vid ogynnsamma ljusförhållanden. Du tänder arbetsljuset (20) genom att trycka lätt på strömbrytaren (12). Om du trycker hårdare på strömbrytaren startas elverktyget och arbetsljuset fortsätter att lysa. u Titta inte in direkt i arbetsljuset. Det kan blända dig. In- och urkoppling Skruvdragaren har en avstängningskoppling som är beroende av vridmomentet och som kan ställas in i angivet intervall. Den reagerar när inställt vridmoment har uppnåtts. Observera: När skruvdragaren används med en spänningsadapter måste först nätspänningsstabilisatorn slås på. För att slå på elverktyget trycker du på-/av-strömbrytaren (12) till anslag. Elverktyget stängs av automatiskt så snart inställt vridmoment har uppnåtts. u Om strömbrytaren (12) släpps för snabbt uppnås inte förinställt vridmoment. Arbetsanvisningar u Elverktyget är utrustad med ett gränssnitt för trådlös anslutning. Lokala driftsbegränsningar, t.ex. i flygplan eller sjukhus, ska beaktas. u Slå från energiförsörjningen innan inställningar utförs på elverktyget, tillbehörsdelar byts eller elverktyget läggs bort. Denna skyddsåtgärd förhindrar oavsiktlig start av elverktyget. u Elverktyget ska vara avstängt när det förs mot muttern/skruven. Roterande insatsverktyg kan slira bort. u Ta bort batteriet ur elverktyget innan åtgärder utförs på elverktyget (t.ex. underhåll, verktygsbyte) samt före transport och lagring. Om strömställaren Till/Från oavsiktligt påverkas finns risk för personskada. Ställa in vridmoment (se bildE – G) Vridmomentet beror på avstängningskopplingens fjäderförspänning. Avstängningskopplingen utlöser när inställt vridmoment uppnås, både i höger- och vänstergång. Använd endast medlevererat inställningsverktyg (26) för inställning av individuellt vridmoment. Skjut reglaget (7) på elverktyget helt bakåt. BT-ANGLEEXACT 2 | 3 | 6 | 7 | 8 | 15 | 17 | 23 | 30 Stick in en sexkantnyckel (27) i insatsverktyget (26) och vrid långsamt runt nyckeln. När i motorhusets öppning en liten utbuktning (ställbricka (28)) blir synlig i kopplingen, stick in inställningsverktyget (26) i utbuktningen och vrid verktyget. BT-EXACT 2 | 4 | 6 |7 | 8 | 9 | 12 Sätt in en insexnyckel (27) i verktygsfästet (2) och vrid den långsamt. När i motorhusets öppning en liten utbuktning (ställbricka (28)) blir synlig i kopplingen, stick in inställningsverktyget (26) i utbuktningen och vrid verktyget. Vridning medsols ger ett högre vridmoment, vridning motsols ger ett lägre vridmoment. Ta bort inställningsverktyget (26). Skjut reglaget (7) framåt igen för att skydda kopplingen mot smuts. Observera: Den inställning som krävs är beroende av typen av skruvförbindelse och kan enklast fastställas med praktiska försök. Kontrollera en provskruvning med en vridmomentnyckel. u Ställ endast in vridmomentet inom angivet effektområde, eftersom avstängningskopplingen annars inte reagerar. LED-display Indikering av batteriets laddningstillstånd Om batterimodulen (18) måste laddas upp, blinkar lysdioden (11) grön och en akustisk signal avges. Härefter är endast 6 – 8 skruvdragning möjliga. Om den röda lysdioden är tänd, räcker kapaciteten inte längre till för en skruvdragning eller så har elverktyget överbelastats. Elverktyget kan inte längre kopplas på. Inkopplingsspärren är aktiv tills batterimodulen tas ur elverktyget och en uppladdad batterimodul sätts in. Om en spänningsadapter används, anger den röda lysdioden (11) att elverktyget har överbelastats. Om lysdioden (11) blinkar med rött ljus är elverktyget överhettat och ur drift. Vänta tills blinkningen slocknar automatiskt efter kort tid innan du startar elverktyget igen. Är elverktygets driftstid efter uppladdning onormalt kort tyder det på att batteriet snart måste bytas ut. Förbrukade batterier ska omhändertas enligt lagbestämmelserna i aktuellt land. Observera: om du istället för batteri (18) använder en spänningsadapter och spänningsstabilisatorn 4EXACT har LED-indikeringen (11) ingen funktion. Bosch Power Tools 1 609 92A 5P3 | (06.04.2020)110 | Svensk Indikering av skruvdragning När förinställt vridmoment har uppnåtts utlöser avstängningskopplingen. Lysdioden (9) lyser grönt. Har förinställt vridmoment inte uppnåtts, tänds den röda lysdioden (9) och en akustisk signal avges. Skruvanslutningen måste utföras på nytt. Indikering Bluetooth®-anslutning Tryck på på-/av-strömbrytaren (12) för att aktivera Bluetooth®-anslutningen. Den röda LED-indikeringen (10) blinkar medan skruvdragaren söker efter en anslutning. Om LED-indikeringen (10) lyser fast rött visar det att Bluetooth®-anslutningen är upprättad. Skruvdragaren är dock fortfarande spärrad. Om skruvdragaren friges från basstationen EXAConnecT slocknar LED-indikeringen (10). Om LED-indikeringen (10) bara blinkar kort efter ett tryck på på-/av-strömbrytaren och sedan slocknar är skruvdragarens energiförsörjning inte tillräcklig för en anslutning. Upprepningsskydd Om avstängningskopplingen utlöser vid en skruvanslutning stängs motorn av. Omstart är möjligt först efter 0,7 sekunders paus. Därigenom undviker du oavsiktlig efterdragning av redan åtdragna skruvanslutningar. Justering av vinkelskruvhuvudet BT-ANGLEEXACT 2 | 3 | 6 | 7 | 8 | 15 | 17 | 23 | 30 Du kan försätta vinkelskruvhuvudet (3) i totalt åtta positioner. Håll fast elverktyget med gaffelnyckeln (6) på nyckelytan (5) på vinkelhuvudflänsen. u Spänn aldrig elverktyget på höljets delar. Lossa överfallsmuttern med den fasta nyckeln (4) på nyckeltaget (16). Förskjut vinkelskruvhuvudet (3) med 45° till önskad position, och dra åt överfallsmuttern med gaffelnyckeln (4) på nyckelytan (16). Håll emot med fast nyckel (6) på vinkelhuvudets fläns. Ställa in LED-arbetsljuset (se bildH) BT-ANGLEEXACT 2 | 3 | 6 | 7 | 8 | 15 | 17 | 23 | 30 Bänd bort märkringen (19) med en liten skruvmejsel, spackel eller motsvarande. Skjut stoppringen (29) med en stoppringstång bakåt mot motorkåpan. Kåphalvorna på LED-hållaren (15) som omsluter LED- arbetsplatslyset (20) kan nu ställas i valfritt läge. Se till att LED-arbetsplatslysets kabel inte skadas; skjut in kabeln utan knäckning i motorkåpans hålrum (30). Omslut åter LED- arbetsplatslyset (20) med LED-hållarens båda kåphalvor (15). Tryck stoppringen (29) och märkringen (19) tillbaka till utgångsläget. Underhåll och service Underhåll och rengöring u Ta bort batteriet ur elverktyget innan åtgärder utförs på elverktyget (t.ex. underhåll, verktygsbyte) samt före transport och lagring. Om strömställaren Till/Från oavsiktligt påverkas finns risk för personskada. u Håll elverktyget och dess ventilationsöppningar rena för bra och säkert arbete. Smörjning av elverktyget Smörjmedel: Special-växelfett (225 ml) Artikelnr. 3 605 430 009 Molykotefett Motorolja SAE 10/SAE 20 – Rengör växellådan med ett milt rengöringsmedel efter de första 150 driftstimmarna. Följ anvisningarna från lösningsmedlets tillverkare vad gäller användning och avfallshantering. Smörj därefter växellådan med Bosch special-växelfett. Upprepa rengöringen efter 300 driftstimmar. – Olja in roterande delar på avstängningskopplingen efter 100 000 skruvdragningar med några droppar motorolja SAE 10/SAE 20. Smörj glidande och rullande delar med Molykotefett. Kontrollera vid detta tillfälle kopplingen med avseende på förslitning för att säkerställa att upprepningsbarheten inte har påverkats. Därefter måste kopplingens vridmoment ställas in på nytt. u Låt endast kvalificerad fackpersonal utföra underhåll och reparationer. Detta garanterar att elverktygets säkerhet bibehålls. En auktoriserad Bosch-servicestation kan snabbt och tillförlitligt utföra dessa arbeten. u Avfallshantera smörj- och rengöringsmedel på ett miljövänligt sätt. Beakta lagstadgade föreskrifter. Kundtjänst och applikationsrådgivning Kundservicen ger svar på frågor beträffande reparation och underhåll av produkter och reservdelar. Explosionsritningar och informationer om reservdelar hittar du också under: www.bosch-pt.com Boschs applikationsrådgivnings-team hjälper dig gärna med frågor om våra produkter och tillbehören till dem. Ange alltid vid förfrågningar och reservdelsbeställningar det 10‑siffriga produktnumret som finns på produktens typskylt. Svenska Bosch Service Center Telegrafvej 3 2750 Ballerup Danmark Tel.: (08) 7501820 (inom Sverige) Fax: (011) 187691 1 609 92A 5P3 | (06.04.2020) Bosch Power ToolsNorsk | 111 Avfallshantering Elverktyg, batterier, tillbehör och förpackning ska omhändertas på miljövänligt sätt för återvinning. Släng inte elverktyg och inte heller batterier i hushållsavfall! Endast för EU‑länder: Enligt det europeiska direktivet 2012/19/EU skall obrukbara elverktyg och enligt det europeiska direktivet 2006/66/EG felaktiga eller förbrukade batterier samlas in separat och tillföras en miljöanpassad avfallshantering. Sekundär-/primärbatterier: NiMH: Nickel-metallhydrid Norsk Sikkerhetsanvisninger Generelle sikkerhetsanvisninger for elektroverktøy ADVARSEL Les alle sikkerhetsanvisningene, instruksjonene, illustrasjonene og spesifikasjonene som følger med dette elektroverktøyet. Manglende overholdelse av anvisningene nedenfor kan medføre elektrisk støt, brann og/ eller alvorlige personskader. Ta godt vare på alle advarslene og all informasjonen. Med begrepet "elektroverktøy" i advarslene menes nettdrevne (med ledning) elektroverktøy eller batteridrevne (uten ledning) elektroverktøy. Sikkerhet på arbeidsplassen u Sørg for at arbeidsplassen til enhver tid er ryddig og har god belysning. Rot eller dårlig lys innebærer stor fare for uhell. u Bruk ikke elektroverktøy i eksplosjonsfarlige omgivelser, for eksempel der det finnes brennbare væsker, gasser eller støv. Elektroverktøy lager gnister som kan antenne støv eller damp. u Hold barn og andre personer unna når et elektroverktøy brukes. Hvis du blir forstyrret under arbeidet, kan du miste kontrollen over elektroverktøyet. Elektrisk sikkerhet u Støpselet til elektroverktøyet må passe i stikkontakten. Støpselet må ikke endres på noen måte. Bruk ikke adapterstøpsler sammen med jordede elektroverktøy. Bruk av støpsler som ikke er forandret på og passende stikkontakter, reduserer risikoen for elektrisk støt. u Unngå kroppskontakt med jordede overflater som rør, radiatorer, komfyrer og kjøleskap. Det er større fare for elektrisk støt hvis kroppen din er jordet. u Elektroverktøy må ikke utsettes for regn eller fuktighet. Dersom det kommer vann i et elektroverktøy, øker risikoen for elektriske støt. u Ikke bruk ledningen til andre formål enn den er beregnet for. Bruk aldri ledningen til å bære eller trekke elektroverktøyet eller koble det fra strømforsyningen. Hold ledningen unna varme, olje, skarpe kanter eller deler som beveger seg. Med skadede eller sammenfiltrede ledninger øker risikoen for elektrisk støt. u Når du arbeider utendørs med et elektroverktøy, må du bruke en skjøteledning som er egnet for utendørs bruk. Når du bruker en skjøteledning som er egnet for utendørs bruk, reduseres risikoen for elektrisk støt. u Hvis det ikke kan unngås å bruke elektroverktøyet i fuktige omgivelser, må du bruke en jordfeilbryter. Bruk av en jordfeilbryter reduserer risikoen for elektrisk støt. Personsikkerhet u Vær oppmerksom, følg med på det du gjør og utvis sunn fornuft når du arbeider med et elektroverktøy. Ikke bruk elektroverktøy når du er trøtt eller er påvirket av alkohol eller andre rusmidler eller medikamenter. Et øyeblikks uoppmerksomhet ved bruk av elektroverktøyet kan føre til alvorlige personskader. u Bruk personlig verneutstyr. Bruk alltid øyebeskyttelse. Bruk av egnet personlig sikkerhetsutstyr som støvmaske, sklisikre arbeidssko, hjelm eller hørselvern reduserer risikoen for skader. u Unngå utilsiktet start. Forviss deg om at elektroverktøyet er slått av før du kobler det til strømkilden og/eller batteriet, løfter det opp eller bærer det. Hvis du holder fingeren på bryteren når du bærer elektroverktøyet eller kobler elektroverktøyet til strømmen i innkoblet tilstand, kan dette føre til uhell. u Fjern innstillingsverktøy eller skrunøkler før du slår på elektroverktøyet. Et verktøy eller en nøkkel som befinner seg i en roterende verktøydel, kan føre til personskader. u Unngå en unormal kroppsholdning. Sørg for å stå riktig og stødig. Dermed kan du kontrollere elektroverktøyet bedre i uventede situasjoner. u Bruk egnede klær. Ikke bruk vide klær eller smykker. Hold hår og klær unna deler som beveger seg. Løstsittende tøy, smykker eller langt hår kan komme inn i deler som beveger seg. u Hvis det kan monteres støvavsugs- og - oppsamlingsinnretninger, må du forvisse deg om at Bosch Power Tools 1 609 92A 5P3 | (06.04.2020)112 | Norsk disse er tilkoblet og brukes riktig. Bruk av et støvavsug reduserer fare på grunn av støv. u Selv om du begynner å bli vant til å bruke verktøyet, må du ikke bli uoppmerksom og ignorere sikkerhetsreglene for verktøyet. En uforsiktig handling kan forårsake alvorlig personskade i løpet av et brøkdels sekund. Omhyggelig bruk og håndtering av elektroverktøy u Ikke overbelast elektroverktøyet. Bruk et elektroverktøy som er beregnet for arbeidsoppgaven. Med et passende elektroverktøy arbeider du bedre og sikrere i det angitte effektområdet. u Ikke bruk elektroverktøyet hvis av/på-bryteren er defekt. Et elektroverktøy som ikke lenger kan slås av eller på, er farlig og må repareres. u Trekk støpselet ut av strømkilden og/eller fjern batteriet (hvis demonterbart) før du utfører innstillinger på elektroverktøyet, skifter tilbehør eller legger bort maskinen. Disse tiltakene forhindrer en utilsiktet starting av elektroverktøyet. u Elektroverktøy som ikke er i bruk, må oppbevares utilgjengelig for barn. Ikke la personer som ikke er fortrolige med elektroverktøyet eller ikke har lest disse anvisningene bruke verktøyet. Elektroverktøy er farlige når de brukes av uerfarne personer. u Vær nøye med vedlikeholdet av elektroverktøyet og tilbehøret. Kontroller om bevegelige verktøydeler fungerer feilfritt og ikke klemmes fast, og om deler er brukket eller har andre skader som virker inn på elektroverktøyets funksjon. Få reparert elektroverktøyet før det brukes igjen hvis det er skadet. Dårlig vedlikeholdte elektroverktøy er årsaken til mange uhell. u Hold skjæreverktøyene skarpe og rene. Godt stelte skjæreverktøy med skarpe skjær setter seg ikke så ofte fast og er lettere å føre. u Bruk elektroverktøy, tilbehør, verktøy osv. i henhold til disse anvisningene. Ta hensyn til arbeidsforholdene og arbeidet som skal utføres. Bruk av elektroverktøy til andre formål enn de som er angitt, kan føre til farlige situasjoner. u Hold håndtak og gripeflater tørre, rene og uten olje eller fett. Glatte håndtak og gripeflater hindrer sikker håndtering og styring av verktøyet i uventede situasjoner. Bruk og pleie av batteridrevne verktøy u Lad batteriet bare med laderen som er angitt av produsenten. Det oppstår brannfare hvis en lader som er egnet for en bestemt type batterier, brukes med andre batterier. u Bruk elektroverktøyene bare med batterier som er beregnet for dem. Bruk av andre batterier kan medføre personskader og brannfare. u Når batteriet ikke er i bruk, må det holdes unna andre metallgjenstander som binders, mynter, nøkler, spikre, skruer eller andre mindre metallgjenstander som kan lage en forbindelse mellom kontaktene. En kortslutning mellom batterikontaktene kan føre til forbrenninger eller brann. u Ved feil bruk kan det lekke væske ut av batteriet. Unngå kontakt med denne væsken. Skyll med vann hvis det oppstår kontakt med væsken. Hvis det kommer væske i øynene, må du i tillegg oppsøke lege. Batterivæske som renner ut, kan føre til irritasjoner på huden eller forbrenninger. u Ikke bruk et batteri eller verktøy som er skadet eller modifisert. Ødelagte eller modifiserte batterier kan oppføre seg uforutsigbart, noe som kan føre til brann, eksplosjon eller fare for personskade. u Ikke utsett et batteriet eller verktøy for åpen ild eller for høye temperaturer. Eksponering for ild eller temperaturer over 130 °C kan føre til eksplosjon.. u Følg alle anvisningene for lading, og ikke lad batteriet eller verktøyet utenfor temperaturområdet som er spesifisert i bruksanvisningen. Feil lading eller lading ved temperaturer utenfor det spesifiserte temperaturområdet, kan skade batteriet og øke brannfaren. Service u Elektroverktøyet må kun repareres av kvalifiserte fagpersoner og bare med originale reservedeler. Slik opprettholdes verktøyets sikkerhet. u Ikke utfør vedlikehold på skadde batterier. Vedlikehold av batterier skal alltid utføres av produsenten eller godkjente forhandlere. Sikkerhetsanvisninger for skrumaskiner u Bruk de isolerte grepsflatene når du holder elektroverktøyet under arbeid der verktøyet kan komme borti skjulte ledninger. Hvis verktøyet berører en strømførende ledning, kan eksponerte metalldeler på elektroverktøyet bli strømførende, noe som kan føre til at brukeren får elektrisk støt. u Bruk egnede detektorer for å finne skjulte strøm‑/ gass‑/vannledninger, eller spør hos det lokale forsyningsselskapet. Kontakt med elektriske ledninger kan medføre brann og elektrisk støt. Skader på en gassledning kan føre til eksplosjon. Hull i en vannledning forårsaker materielle skader. u Hold elektroverktøyet godt fast. Under stramming og løsing av skruer kan det oppstå kortvarige høye reaksjonsmomenter. u Sikre arbeidsemnet. Et arbeidsstykke som holdes fast med spenninnretninger eller en skrustikke, holdes sikrere enn med hånden. u Vent til elektroverktøyet er stanset helt før du legger det fra deg. Innsatsverktøyet kan kile seg fast og føre til at du mister kontrollen over elektroverktøyet. u Det kan slippe ut damp ved skader på og ikke- forskriftsmessig bruk av batteriet. Batteriet kan brenne eller eksplodere. Sørg for forsyning av friskluft, 1 609 92A 5P3 | (06.04.2020) Bosch Power ToolsNorsk | 113 og oppsøk lege hvis du får besvær. Dampene kan irritere åndedrettsorganene. u Batteriet må ikke åpnes. Det er fare for kortslutning.u Batteriet kan bli skadet av spisse gjenstander som spikre eller skrutrekkere eller på grunn av ytre påvirkning. Resultat kan bli intern kortslutning, og det kan da komme røyk fra batteriet, eller batteriet kan ta fyr, eksplodere eller bli overopphetet. u Batteriet må bare brukes i produkter fra produsenten. Kun slik beskyttes batteriet mot farlig overbelastning. Beskytt batteriet mot varme, f.eks. også mot langvarig sollys og ild, skitt, vann og fuktighet. Det er fare for eksplosjon og kortslutning. u Slå straks av elektroverktøyet hvis innsatsverktøyet blokkeres. Vær på vakt mot høye reaksjonsmomenter som forårsaker tilbakeslag. Innsatsverktøyet blokkeres når elektroverktøyet blir overbelastet eller klemmes i emnet som bearbeides. ADVARSEL Støvet som oppstår ved polering med smergel, saging, sliping, boring og lignende arbeider kan være kreftfremkallende, føre til fosterskader eller skade arvestoffet. Noen av stoffene i slikt støv: bly i blyholdig maling og lakk; krystallinsk silisium i teglstein, sement og annet murarbeid; arsen og kromat i kjemisk behandlet treverk. Faren for sykdom avhenger av hvor ofte du er utsatt for disse stoffene. For å redusere faren bør du bruke egnet verneutstyr (for eksempel med spesielt åndedrettsutstyr som filtrerer ut også de minste støvpartikler) og bare arbeide i rom med god ventilasjon. u Unngå å at verktøyet slås på utilsiktet. Forsikre deg om at på-/av-bryteren er i avslått stilling for du setter inn et batteri. Hvis du bærer elektroverktøyet med fingeren på på-/av-bryteren eller setter inn batteriet i verktøyet når det er slått på, kan det oppstå ulykker. u Bruk ikke defekte eller slitte innsatsverktøy. Defekte innsatsverktøy kan for eksempel brekke og føre til personskader og materielle skader. u Når du setter inn et innsatsverktøy, må du passe på at det sitter godt fast i verktøyholderen. Hvis innsatsverktøyet ikke sitter ordentlig i verktøyholderen, kan det løsne under skruingen, slik at det ikke lenger kan kontrolleres. u Vær forsiktig når du skrur inn lange skruer. Avhengig av skruetypen og innsatsverktøyet kan det være fare for å gli. Ofte kan ikke lange skruer kontrolleres så godt, og det er fare for at du glir og skader deg mens du skrur dem inn. u Kontroller den innstilte dreieretningen før du slår på elektroverktøyet. Hvis du for eksempel skal løsne en skrue og dreieretningen er stilt inn slik at skruen skrus inn, kan det oppstå en sterk, ukontrollert bevegelse på elektroverktøyet. u Bruk ikke elektroverktøyet som bormaskin. Elektroverktøy med utkoblingsclutch er ikke egnet for boring. Utkoblingen kan utløses automatisk og uten varsel. u Forsiktig! Under bruk av måleverktøyet med Bluetooth

EU-konformitetsförklaring Vi förklarar under eget ansvar att de nämnda produkterna uppfyller kraven i alla gällande bestämmelser i de nedan angivna direktiven och förordningar- nas och att de stämmer överens med följande normer. Teknisk dokumentation: * Industriskruvdra- gare BT-EXACT Sladdlös industri- vinkelskruvdra- gare BT-ANGLE- EXACT Produktnummer
