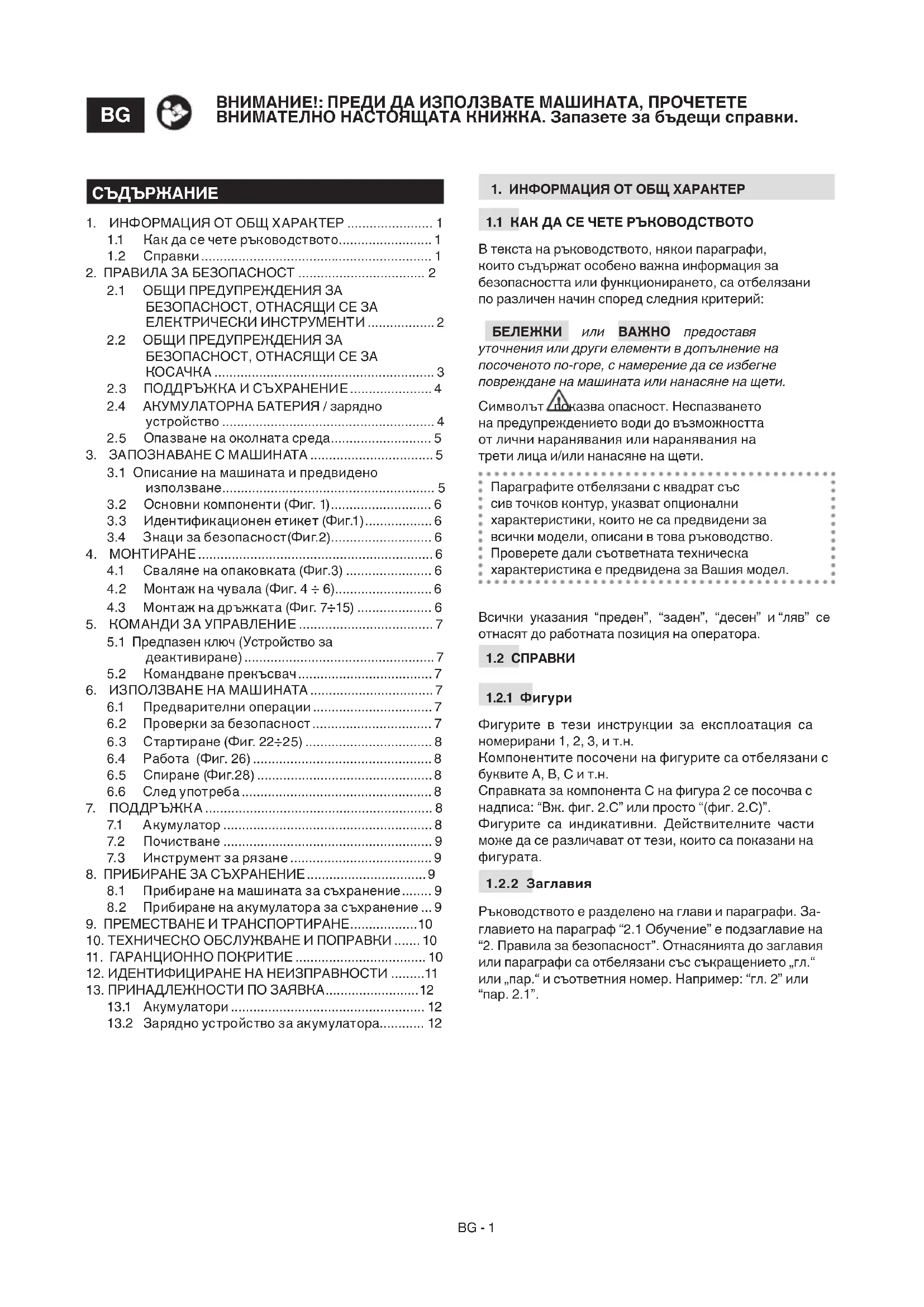

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ AL1 3420 Li ALPINA

1.1 Как да се чете ръководството.... 1
1.2 Справки....1

1. ПРАВИЛА ЗА БЕЗОПАСНОСТ ...... 2

3.1 Описание на машината и предвидено използване....5
3.2 Основни компоненти (Фиг. 1)......6
3.3 Идентификационен етикет (Фиг.1)......6
3.4 Знаци за безопасност(Фиг.2)......6

1. МОНТИРАНЕ 6

4.1 Сваляне на опаковката (Фиг.3) 6
4.2 Монтаж на чувала (Фиг. 4 ÷ 6)......6
4.3 Монтаж на дръжката (Фиг. 7÷15) ...... 6

5.1 Предпазен ключ (Устройство за деактивиране)....7
5.2 Командване прекъсвач....7

1. ИЗПОЛЗВАНЕ НА МАШИНАТА 7

6.1 Предварителни операции....7
6.2 Проверки за безопасност....7
6.3 Стартиране (Фиг. 22÷25) 8
6.4 Работа (Фиг. 26)......8
6.5 Спиране (Фиг.28) 8
6.6 След употреба....8

1. ПОДДРЪЖКА 8

7.1 Акумулатор 8
7.2 Почистване 9
7.3 Инструмент за рязане 9

8.1 Прибиране на машината за съхранение...... 9
8.2 Прибиране на акумулатора за съхранение ... 9

В текста на ръководството, някои параграфи, които съдържат особено важна информация за безопасността или функционирането, са отбелязани по различен начин според следния критерий:

БЕЛЕЖКИ или ВАЖНО предоставя

уточнения или други елементи в допълнение на посоченото по-горе, с намерение да се избегне повреждане на машината или нанасяне на щети.

Символът показва опасност. Неспазването на предупреждението води до възможността от лични наранявания или наранявания на трети лица и/или нанасяне на щети.

Параграфите отбелязани с квадрат със сив точков контур, указват опционални характеристики, които не са предвидени за всички модели, описани в това ръководство. Проверете дали съответната техническа характеристика е предвидена за Вашия модел.

Всички указания "преден", "заден", "десен" и "ляв" се отнасят до работната позиция на оператора.

1.2 СПРАВКИ

1.2.1 Фигури

Фигурите в тези инструкции за експлоатация са номерирани 1, 2, 3, и т.н.

Компонентите посочени на фигурите са отбелязани с буквите А, В, С и т.н.

Справката за компонента С на фигура 2 се посочва с надписа: "Вж. фигур. 2.С" или просто "(фиг. 2.С)".

Фигурите са индикативни. Действителните части може да се различават от тези, които са показани на фигурата.

1.2.2 Заглавия

Ръководството е разделено на глави и параграфи. Заглавието на параграф "2.1 Обучение" е подзаглавие на "2. Правила за безопасност". Отнасянията до заглавия или параграфи са отбелязани със съкращението „гл.“ или „пар.“ и съответния номер. Например: “гл. 2” или “пар. 2.1”.

ВНИМАНИЕ Прочетете всички предупреждения за безопасност и всички инструкции. Неспазването на предупрежденията и инструкциите може да доведе до електрически удари, пожари и/или сериозни наранявания.

Запазете всични предупреждения и инструкции и за бъдещи справки.

Терминът „електрически инструмент“, цитиран в предупрежденията се отнася до захранвания от електрическата мрежа електрически инструмент (посредством кабел) или до електрическия инструмент, захранван от батерия/акумулатор (без кабел).

1) Безопасност на работната зона
а) Поддържайте работната зона чиста и добре осветена. Тъмните и неподредени зони улесняват злополуките.
b) Не използвайте електрическия инструмент в потенциално енсплозивна среда, в присъствието на запалими течности, газове или прах. Електрическите инструменти създават искри, които може да подпалят прах или изпарения.
с) Дръжте далеч децата и присъстващите, ногато използвате електрически инструмент. Разсейването може да причини загуба на контрол.

а) Щепселите на електрически инструмент трябва да съответстват на контакта. Никога не променяйте щепсела по никакъв начин. Не използвайте преходни щепсели с електрически инструменти, снабдени със заземяване. Немодифицираните щепсели и отговарящите контакти ще намалят риска от електрически удар.

b) Избягвайте контакт на тялото със заземени повърхности или свързани към заземяване като тръби, радиатори, кухни и хладилници. Има повишен риск от токов удар, ако тялото ви е свързано със заземяването.

с) Не използвайте косачката при мокри или дъждовни условия. Това може да увеличи риска от токов удар.

d) Не злоупотребявайте с кабела. Никога не използвайте кабела, за да транспортирате, дърпате или изключвате електрическия инструмент. Съхранявайте кабела далеч от източници на топлина, масло, остри ръбове или движещи се части. Повредени или оплетени кабели повишават риска от електрически удар.

e) Ногато използвате електрически инструмент на открито, използвайте удължителен кабел, подходящ за употреба на открито. Използването на кабел, подходящ за употреба на открито, намалява риска от електрически удар.

f) Ако е неизбежно да използвате електрически инструмент на влажно място, използвайте захранване, защитено от устройство за остатъчен ток

(RCD). Използването на RCD намалява риска от електрически удар.

3) Лична безопасност
а) Бъдете винаги внимателни, контролирайте това, което се върши и мислете разумно, когато използвате електрически уред. Не използвайте електрически инструмент, когато сте уморени или под влияние на наркотици, алкохол или лекарства. Момент невнимание, докато се използва електрически инструмент, може да причини сериозни лични наранявания.
b) Използвайте защитни дрехи. Носете винаги предпазни очила. Употребата на лични предпазни средства като маски против прах, обувки против подхлъзване, защитни каски или наушници за слуха, намалява личните наранявания.
с) Избягвайте неволни задействания. Убедете се, че уредът е изключен преди да поставите акумулаторните батерии, да хважате или да транспортирате електрически уред. Транспортирането на електрически уред с пръст върху прекъсвача или монтирана акумулаторна батерия с прекъсвач в позиция „ON“ („ВКЛ“) улеснява инцидентите.
d) Отстранете какъвто и да е ключ или инструмент за регулиране, преди да задействате електричесния инструмент. Ключ или инструмент, оставащ в контакт с въртяща се част, може да доведе до лични наранявания.
e) Не губете равновесие. Поддържайте винаги подходящо подпиране и равновесие. Това позволява по-добър контрол на електрическия инструмент в неочаквани ситуации.
f) Облечете се подходящо. Не обличайте широки дрехи или не носете накити. Дръжте на разстояние от движещите се части косите си, дрехите и ръкавиците. Широки дрехи, украшения или дълги коси може да се оплетат в движещите се части.
g) Ако са предвидени устройства, които трябва да бъдат свързани към системи за извличане и събиране на прах, уверете се, че те са свързани и използвани по подходящ начин. Използването на тези устройства може да намали рисковете, свързани с праха.
h) Не позволявайте вашето запознаване с машината, дължащо се на честата й употреба, да ви направи твърде уверени, за да пренебрегнете принципите за безопасност. Небрежното действие може да причини сериозно нараняване за части от секундата.
4) Употреба и съхранение на електрическия ин- струмент
a) Не претоварвайте електрически инструмент. Използвайте електрически инструмент, подходящ за извършваната работа. Подходящият електрически инструмент ще извърши най-добре и най-безопасно работата, на скоростта, за която е проектиран.
b) Не използвайте електрическия инструмент, ако превключвателят не може да го включи или да го изключи нормално. Електрически инструмент, който не може да бъде включен от превключвателя, е опасен и трябва да бъде поправен.
с) акумулаторът трябва да бъде изваден от неговото гнездо преди всяко регулиране или смяна на принадлежности, или преди прибирането за съхранение електрическия инструмент. Тези пре-

вантивни мерки за безопасност намаляват риска от случайно задействане на електрическия инструмент.
d) Съхранявайте неизползваните електрически инструменти извън обсега на деца и не позволя- вайте използването на електрически инструмент от хора, които не са запознати със самия инстру- мент и с тези инструкции. Електрическите инстру- менти са опасни в ръцете на незапознати потребители.
e) Грижете се за поддръжката на електрическите уреди. Проверете дали подвижните части са подравнени и свободни по време на движението, накто и дали няма счупвания на части или наквото и да е друго състояние, което може да повлияе на работата на електрическия инструмент. В случай на повреди, електрическият инструмент трябва да бъде поправен преди използването му. Много инциденти се предизвикват от лоша поддръжка.
f) Поддържайте наточени и чисти режещите части. Подходящата поддръжка на режещите части, с добре наточени резци, ги прави по-малко податливи на блокиране и по-лесни за контролиране.
g) Използвайте електрическия инструмент и съответните принадлежности съгласно предоставените инструкции, като имате предвид условията на работа и вида на извършваната работа. Използването на електрическия инструмент за операции, различни от тези предвидените, може да предизвика опасни ситуации.
h) Поддържайте дръжките/ръкохватните сухи, чисти и без следи от масло и грес. Хлъзгавите дръжки/ръкохватки не позволяват безопасна работа и безопасно управление на инструмента в непредвидени ситуации.
5) Използване и предпазни мерки за използване на акумулаторните инструменти
a) Зареждайте само със съответното зарядно устройство, което е посочено от производителя. Зарядно устройство подходящо за дадена група акумулаторни батерии, може да причини риск от пожар, ако се използва за други групи акумулаторни батерии .
b) Използвайте електрическите уреди само с подходящи за тях акумулаторни батерии. Използването на каквато и да било друга група акумулаторни батерии, може да създаде риск от наранявания и пожари.
с) Когато групата акумулаторни батерии не се използва, е необходимо да се съхранява далеч от други метални предмети като монети, ключове, пирони, винтове и други малки метални предмети, които могат да създадат връзка между две клеми. Късо съединение на клемите на акумулаторните батерии може да предизвика изгаряния или пожари.
d) Ако се намира в лошо състояние, акумулаторната батерия може да изпуска електролит: избягвайте какъвто и да било контакт. При случаен контакт, изплакнете незабавно с вода. Ако течността влезе в контакт с очите, потърсете незабавно лекарска помощ. Изтеклия от акумулаторната батерия електролит, може да предизвика раздразнения или изгаряния.
e) Не използвайте повреден или модифициран блок от акумулаторни батерии, както и модифициран или повреден инструмент. Повредените или модифицирани акумулаторни батерии могат да проявят

непредсказуемо поведение, с произтичащите от това пожар, експлозия или риск от нараняване.

f) Не излагайте блока от акумулаторни батерии при наличие на огън или прекомерни температури. Излагането на огън или температури по-високи от 130°C може да причини експлозии. БЕЛЕЖНА. Температурата от „130°C“ може да бъде заменена с температурата от „265°F“.

g) Следвайте всички инструкции за зареждане и не зареждайте акумулаторната батерия извън температурния диапазон, посочен в инструкциите. Неправилното зареждане или зареждане при температури извън посочения температурен диапазон може да повреди акумулаторната батерия и да увеличи риска от пожар.

6) Сервиз

а) Давайте електрическия инструмент за поправка само на квалифициран персонал, като се използват само оригинални резервни части. Това позволява да се поддържа безопасността на електрическия инструмент.

b) Никога не поправяйте повредени акумулаторни батерии. Поддръжката на акумулаторните батерии трябва да се извършва само от производителя или оторизирани доставчици, които предоставят тази услуга.

a) Не използвайте косачката при неблагоприятни метеорологични условия, особено когато има опасност от мълнии. Това намалява опасността от поразяване от мълния.

b) Внимателно проверете мястото, където ще се използва косачката, за присъствието на евентуални диви животни. Дивите животни могат да бъдат наранени от косачката по време на нейното функциониране.

с) Внимателно проверете мястото, където ще се използва косачката, и отстранете всички камъни, пръчки, жици, кости и други чужди тела. Изхвър-лените предмети могат да причинят телесни наранявания.

d) Винаги проверявайте визуално ножа и реже- щия модул за износване или повреда, преди да използвате косачката. Износените или повредени части увеличават риска от наранявания.

f) Проверявайте често торбата за събиране на трева за евентуални признаци на износване или влошаване на нейното състояние. Износената или повредена торба за събиране на трева може да увеличи риска от наранявания.

g) Поддържайте защитите, монтирани на място. Защитите трябва да са функциониращи и правилно монтирани. Хлабава, повредена или неправилно функционираща защита може да причини телесни повреди.

h) Поддържайте всични отвори за охлаждащ въздух свободни от отпадъци. Запушените въздушни отвори и тези за отпадъци могат да причинят прегряване или опасност от пожар.

i) Винаги носете неплъзгаци се защитни обувни, когато използвате косачката. Не използвайте косачката, ано сте боси или носите отворени

сандали. Това намалява вероятността от наранявания на краката, произтичащи от контакт с движещ се нож.

j) Винаги носете дълги панталони, когато използвате косачката. Откритата кожа увеличава вероятността от наранявания от излитащи предмети.

k) Не използвайте косачката върху монра трева. Ходете, никога не тичайте. Това намалява риска от подхлъзване и падане, което може да причини телесна повреда.

I) Не използвайте косачката по прекалено стръмни склонове. Това намалява риска от загуба на контрол, подхлъзване и падане, което може да причини телесни наранявания.

m) Ногато работите по склонове, винаги обръщайте внимание на мястото на стъпване и работе винаги напречно на склона, никога нагоре или надолу и бъдете изключително внимателни, когато сменяте посоката на работа. Това намалява риска от загуба на контрол, подхлъзване и падане, което може да причини телесни наранявания.

п) Бъдете изключително внимателни, когато се движите на заден ход или дърпате носачната към вас. Винаги бъдете наясно със заобикалящата ви среда. Това намалява риска от спъване по време на работа.

q) Не доносвайте ножовете и други опасни движещи се части, докато те все още се движат.

Това намалява риска от нараняване от движещи се части.

г) При отстраняване на заседнал материал или почистване на косачката се уверете, че всички превключватели на захранването са изключени и акумулаторната батерия е разначена.

Неочакваната работа на косачката може да причини сериозни телесни наранявания.

Разкачете машината от захранвращата

електрическа мрежа и прочетете инструкциите, преди да започнете работа по почистване или поддръжка. Носете подходящо работно облекло и работни ръкавици във всички ситуации, представляващи риск за ръцете.

Никога не използвайте машината с износени или едени части. Повредените или износени части ва да бъдат заменени и никога да не се поправят.

Използвайте само оригинални резервни части: използването на неоригинални резервни части и/или неправилно монтирани, застрашава безопасността на машината, може да причини инциденти или лични наранявания, както и снема от Производителя всички задължения или отговорност.

ВАЖНО Всички операции по поддръжката и регулирането, които не са описани в това ръководство, трябва да се извършват от вашия дилър или от специализиран център, който разполага с необходимите знания и оборудване за правилното извършване на работата, като същевременно се поддържа първоначалното ниво на безопасност на машината. Операции, извършени от некомпетентни лица или фирми водят до отпадане на всякаква гаранция и всякакво задължение или отговорност на Производителя.

1. След всяка употреба изключвайте машината от захранването и проверявайте за повреди.

2. Поддържайте затегнати гайките и винтовете, за да сте сигурни, че машината се намира винаги в състояние да функционира безопасно. Редовната поддръжка е основна дейност за гарантиране на безопасността и за запазване работните характеристики на машината.

3. Редовно проверявайте дали винтовете на инструмента за рязане са затегнати правилно.

4. Носете работни ръкавици, когато работите с режещото устройство, както и при демонтаж или монтаж отново на същото.

5. Погрижете се да поддържате равновесното състояние на инструмента за рязане, когато се наточва. Всички операции отнасящи се до инструмента за рязане (разглобяване, наточване, балансиране, монтиране отново и/или смяна), са сериозни дейности, които изискват специфична компетентност, освен използването на специални инструменти; поради причини свързани с безопасността на работа, е необходимо те да се извършват в специализиран център.

6. По време на регулиране на машината, обърнете внимание пръстите ви да не останат захванати между движещия се инструмент за рязане и неподвижните части на машината.

7. Не докосвайте инструмента за рязане, докато машината не бъде изключена от контакта и режещото устройство не спре напълно. По време на намеси по инструмента за рязане, внимавайте, защото той може да се движи, независимо от това, че машината е изключена от електрическата мрежа.

8. Често проверявайте защитата на страничното разтоварване или защитата на задното разтоварва, както и торбата за събиране на трева за износване или влошаване на състоянието. Сменете ги, ако са повредени.

9. Сменете стикерите с инструкции и предупредителни съобщения, ако са повредени.

10. Съхранявайте машината на място, недостъпно за деца.

11. Изчакайте мотора да се охлади, преди да приберете машината за съхранение в каквато и да била среда.

12. За да се намали риска от пожар, почиствайте машината и особено мотора, от остатъци от трева, листа или прекалено масло. Изправвайте винаги торбата за събиране на трева и не оставяйте съдове с окосена трева в на помещението.

Следните правила за безопасност допълват предписанията за безопасност, които се съдържат в съответната книжна с инструкции за зарядното устройство.

- За зареждане на акумулатора използвайте единствено препоръчаните от производителя зарядни устройства. Неподходящо зарядно устройство може да причини електрически удар, прегряване или преливане на корозионна акумулаторна течност.

• Използвайте само акумулаторни батерии, специално предвидени за вашия уред. Използването на други акумулаторни батерии може да предизвика нараняване и опасност от пожар.
• Съхранявайте неизползваните акумулаторни батерии далеч от кламери, монети, ключове, гвоздеи, винтове или други малки метални предмети, които могат да предизвикат късо съединение на контактите. Късо съединение между контактите може да доведе до изгаряне или пожари.
• Не използвайте зарядното устройство в места, където има наличие на пари, запалими вещества или върху лесно запалими повърхности, напр. хартия, плат и т.н. По време на зареждане, зарядното устройство се загрява и може да причини пожар.
• По време на транспортиране на акумулаторните батерии, внимавайте контактите да не се свържат помежду си и не използвайте метални контейнери за транспортирането.

2.5 ОПАЗВАНЕ НА ОКОЛНАТА СРЕДА

Опазването на околната среда трябва да бъде приоритет и важен аспект при употребата на машината, в полза на гражданското общество и на средата, в която живеем.

• Избягвайте да притеснявате съседите. Използвайте машината само по разумно време (не рано сутрин или късно вечер, когато може да обезпокоите хората).
• По време на работа в околната среда се разпилява определено количество масло, необходимо за смазване на веригата; затова използвайте само биоразграждащи се масла, специфични за тази употреба. Употребата на минерални масла или масло за двигатели предизвиква сериозни екологични щети.
• Следвайте стриктно местните разпоредби за изхвърлянето на опаковки, износени части или каквато и да е част, силно замърсяваща околната среда; тези отпадъци не трябва да се изхвърлят в боклука, а трябва да се събират разделно и да се предават в специалните пунктове, където ще се погрижат за рециклиране на материалите.
• Следвайте стриктно местните норми за изхвърлянето на отпадъчни материали.
• В момента на изваждане от употреба, не захвърляйте машината в околната среда, а се обърнете към събирателен пункт, съгласно действащите местни разпоредби.

Не изхвърляйте електрическите уреди заедно с битовите отпадъци. Според Европейската Директива 2012/19/UE за отпадъщите от електрически и електронни апарати и влизането й в действие в съответствие с националното законодателство, изхабени- те електрически апарати трябва да се събират разделно, за да бъдат оползотворени екологично съобразно. Ако електрическите уреди се изхвърлят на сметище или в земята, вредните вещества могат да достигнат водосъбиращите земни пластове и да навлязат в хранителната верига, увреждайки здравето ви. За по-задълбочена информация за изхвърлянето на този продукт, се свържете с компетентната служба за изхвърляне на битови отпадъци или с продавача на машина-та.

В края на техния полезен жизнен цикъл, изхвърлете акумулаторните батерии като подходите с необходимото внимание за опазване на околната среда. Акумулаторната батерия съдържа материал, който е опасен за Вас и околната среда. Тя трябва да се свали и предаде отделно в приемателен пункт, който приема литиево-йонни акумулаторни батерии.

Разделното събиране на използвани продукти и опаковки, позволява рециклиране на материалите и тяхното повторно използване. Повторното използване на рециклирани материали, помага за предотвратяване на на замърсяването на околната среда и намалява използването на суровини.

3. ЗАПОЗНАВАНЕ С МАШИНАТА

Тази машина представлява косачка със стоящ водач. Машината се състои основно от мотор, който задейства инструмент за рязане, покрит с капак, снабден с колела и ръкохватка.

Операторът е в състояние да управлява машината и да задейства основните команди, като остава винаги зад ръкохватката и следователно на безопасно разстояние от въртящия се инструмент за рязане. Отдалечаването на оператора от машината предизвиква спиране на мотора и на въртящия се инструмент за рязане в рамките на няколко секунди.

Тази машина е проектирана и създадена за косене на трева в градини и тревисти площи от правостоящ оператор.

Общо казано, тази машина може:

1. Окосете тревата и я съберете в торбата за събиране.

3.1.2 Неподходящо използване

Всякакво друго използване, различно от това цитираното по-горе, може да се окаже опасно и да причини щети на хора и/или предмети.

В неподходящата употреба се включват (като неизчерпателен пример):

– Транспортиране върху машината на други хора, деца или животни, тъй като може да паднат и да се наранят тежко или да компрометират нейното безопасно управление.
– Вие да се возите на машината.
– Използване на машината за теглене или бутане на товари.
– Задействане на инструмента за рязане в участък без трева.
– Използването машината за събiranе на листа или отпадъци.
– Използването на машината за подравняване на жив плет или за подрязване на нетревиста растителност.
– Използване на машината от повече от един човек.

ВАЖНО Неспецифичната употреба на машината води до отпадане на гаранцията и отмяна на каквато и да е отговорност на Производителя, като за сметка на потребителя остават разходите, произтичащи от нанесени щети или негово нараняване или на трети лица.

3.1.3 Тип потребител

Тази машина е предназначена за използване от потребители, непрофесионални оператори.

Тази машина е предназначена да се използва като хоби.

ВАЖНО Машината трябва да се използва единствено от оператора.

A. Шаси: представлява картер, съдържащ въртящ се инструмент за рязане.
В. Двигател: задвижва инструмента за рязане.

С. Инструмент за рязане: това е инструмент, предназначен за рязане на трева.

D. Защита за задно разтоварване: товає защита за безопасност и не позволява на евентуални предмети, събрани от устройството за рязане, да бъдат изхвърлени далеч от машината.

E. Чувал за събиране на трева: в допълнение към функцията за събиране на окосената трева, това е елемент за безопасност, който предотвратява изхвърлянето на предмети, събрани от инструмента за рязане, далеч от машината.

F. Ръкохватка: това е работното място на оператора. Нейната дължина прави така, че операторът по време на работа поддържа винаги предпазно разстояние от въртящия се инструмент за рязане.

G. Команда прекъсвач: пуска/спира двигателя и едновременно включва/изключва инструмента за рязане.

Н. Вратичка за достъп до акумулатора

I. Предпазен ключ (Устройство за деактивиране): Ключ за включване/изключване на електрическата верига на машината.

J. Акумулатор (ако не е доставен с машината, вж. гл. 13 „принадлежности по заявка“): доставя енергията за стартиранена двигателя; неговите характеристики и правилата за употребата са описани в отделно ръководство.

К. Зарядно за акумулатор (ако не е доставено с машината, вж. гл. 13 „принадлежности по заявка“): устройство, което се използва за зареждане на акумулатора.

1. Ниво на звукова мощност.
2. Маркировка за съответствие СЕ.
3. Година на производство.
4. Вид машина.
5. Сериен номер.
6. Наименование и адрес на производителя.
7. Код на артикула.
8. Максимална скорост на работа на мотора.
9. Тегло в kg.
10. Напрежение на захранване.
11. Степен на електрическа защита.
12. Номинална мощност.

ВАЖНО Използвайте данните, които са посочени на идентификационния етикет на продукта, всеки път, когато се свързвате с оторизиран сервис.

ВАЖНО Пример на декларацията за съответствие се намира на последните страници на ръководството.

Върху машината има различни символи. Значение на символите:

Внимание. Прочетете внимателно инструкциите преди употреба на машината.

Опасност! Опасност от изхвърляне на предмети. По време на употреба задръжте хората извън работната площ.

Внимание - инструментът за рязане може да предизвика порязване. Не поставяйте ръцете или краката в гнездото на инструмента за рязане. Инструментът за рязане продължава да се върти и след изключването на мотора. Махнете акумулаторната батерия преди извършването на каквато и да била проверка, почистване или поддръжка/регулиране на машината.

Само за електрически косачки с мрежово захранване.

Само за електрически косачки с мрежово захранване.

ВАЖНО Повредените или нечетливи стикери трябва да се заменят с нови. Поискайте нови стикери от Вашия сервизен център.

4. МОНТИРАНЕ

Правилата за безопасност, които трябва да се спазват, са описани в гл. 2. Спазвайте стриктно тези указания с цел предотвратяване на сериозни риснове или опасности.

Заради складирането и транспорта някои компоненти на машината не са сглобени във фабриката, а трябва да бъдат монтирани след отстраняване на опаковката, като се следват следните инструкции.

⚠️ Разопаковането и завършването на монтажа трябва да бъдат извършени на равна и стабилна повърхност, с достатъчно пространство за преместване на машината и опаковната, като винаги си служите с подходящи инструменти. Да не се използва машината, преди да сте завършили операциите по монтирането, указани в раздел "МОНТАЖ".

Преди да извършите монтажа, проверете дали предпазният ключ не е поставен в неговото гнездо.

Ключът (Фиг.16.А), който се намира в отделението на акумулатора, активира и деактивира електрическата верига на машината.

Сваляйки ключът, електрическата верига се изключва изцяло, за да се попречи на неконтролираната употреба на машината.

ВАЖНО Сваляйте предпазния ключ всеки път, когато машината се оставя неизползвана или без надзор.

Управлението с прекъсвач (Фиг.17.А, Фиг.17.А.1) пуска/спира двигателя и едновременно включва/изключва инструмента за рязане.

Показаните позиции съответстват на:

Задействане. За да задействате, натиснете предпазния бутон (фиг. 17.A.1), дръпнете лоста (фиг. 17.A).

Включване на инструмента за рязане. Задействането на двигателя предизвиква едновременното включване на инстру- мента за рязане.

Спиране. Двигателят спира автоматично, когато лостът се освободи (Фиг. 17.А).

6. ИЗПОЛЗВАНЕ НА МАШИНАТА

Правилата за безопасност, които трябва да се ват, са описани в гл. 2. Спазвайте стриктно тези нания с цел предотвратяване на сериозни риско-ли опасности.

Уверете се, че предпазният ключ не е поставен на мястото си.

Поставете машината в хоризонтално положение и здраво стъпила на земята;

Изпълнете операцията при спрян инструмент зане.

6.1.1

Подготовка за косене и събиране на тревата в торбата за събиране (Фиг.19)

6.1.3

Регулиране на височината на косене (Фиг. 20÷21)

6.1.4

Регулиране на височината / наклона на дръжката (Фиг. 15)

Преди да използвате машината, извършвайте ги проверки за безопасност.

6.2.1 Проверка на общата безопасност

Предмет	Резултат
Ръкохватки	Чисти, сухи.
Ръкохватка	Фиксирана правилно и здраво на машината.
Инструмент за рязане	Почистен, неповреден или износен, цял, добре наточен.
Защита на задното разтоварване; торба за събиране	Здрави. Няма повреда. Правилно монтирани. Сменете ги, ако са повредени.
Командване прекъсвач	Лостът трябва да се движат свободно, без форсиране и при отпускане трябва да върне автоматично и бързо в неутрално положение.
Акумулатор	Не трябва да има повреди по неговата обвивка, нито изтичане на течност.
Винтове/гайки на машината и на инструмента за рязане	Добре затегнати (не разхлабени). Неповредени или износени.
Отвори за охлаждащ въздух	не трябва да бъдат запушени
Машина	Не трябва да има следи от повреждане или износване. Не се открива анормална вибрация. Няма анормален шум.

Действие	Резултат
1. Задействайте маши-ната (разд. 6.3).2. Отпуснете управ-влението на пре-късвача (Фиг. 26).	1. Инструментът за рязане трябва да се движи.2. Предпазният лост трябва да се движи свободно, без форси-ране и при отпускане трябва да се върне автоматично и бързо в неутрално положение, като осигури спирането на инстру-мента за рязане

Ако един от резултатите се различава от уката в таблиците, не е възможно използването на ината! Обърнете се към сервизен център за изване на съответните проверки и поправка.

БЕЛЕЖКИ Стартирайте машината на равна повърхност без препятствия или висока трева.

Задействането на двигателя предизвиква ед- еменното включване на инструмента за рязане.

ВАЖНО Ако моторът загрее и спре по време на работа, трябва да изчакате около 5 минути, преди да го включите отново.

6.4.1 Косене на тревата (Фиг. 27)

БЕЛЕЖНА Пригодете скоростта на придвижване и височината на косене към условията на поляната (височина, плътност и влага на тревата) и количеството окосена трева.

6.4.2 Изправане на чувала за събиране (Фиг. 28÷Фиг. 29)

Инструментът за рязане продължава да се и в продължение на няколко секунди и след изването или след изгасването на двигателя.

• По време на преместванията между различните работни зони.
• При преминаване през нетревни повърхности.
• Всеки път, когато се наложи да се преодолее препятствие.
• Преди да регулирате височината на косене.
• Всеки път, когато чувалът за събiranе се отстранява или монтира отново.

6.6 СЛЕД УПОТРЕБА

1. Отворете вратичката и свалете предпазния ключ.
2. Свалете акумулатора от неговото гнездо и пристъпете към неговото зареждане (пар. 7.2.3).
3. Оставете двигателя да се охлади, преди да приберете машината за съхранение в някое помещение.
4. Извършете почистване (пар. 7.3).
5. Проверете дали няма разхлабени или повредени компоненти. Ако е необходимо, сменете повредените компоненти и затегнете евентуални разхлабени винтове и болтове или се свържете с оторизиран сервисен център.
6. Проверка за евентуални щети по машината. Ако е необходимо, се свържете се с оторизиран сервизен център.

ВАЖНО Сваляйте предпазния ключ всеки път, когато машината се оставя неизползвана или без надзор.

7. ПОДДРЪЖКА

Правилата за безопасност, които трябва да се ват, са описани в гл. 2. Спазвайте стриктно тези нания с цел предотвратяване на сериозни риско- и опасности.

Преди да извършите наввато и да била провер- очистване или поддръжка/регулиране на маши-

• Спрете машината.
• Извадете предпазния ключ (никога не оставяйте ключа поставен или в близост до деца или некомпетентни хора).
• Извадете акумулатора.
• Уверете се, че всички движещи се части са напълно неподвижни.
• Оставете двигателя да се охлади, преди да приберете машината за съхранение в няное помещение.
• Носете подходящо облекло и работни ръкавици във всични ситуации, представляващи риск за ръцете.
• Прочетете съответните инструкции.

7.1 АКУМУЛАТОР

Автономната работа на акумулатора (и следователно повърхността на окосената поляна преди презареждането на акумулатора) се обуславя основно от:

а. Фактори на околната среда, които довеждат до изразходване на по-голямо количество енергия:

– Косене на плътна, висока и влажна трева.

b. Широчина на косене на машината; колкото по-голямо е пространството, толкова по-голяма е нуждата от енергия.

с. Поведение на оператора, което трябва да се избягва:

• Често включване и изключване по време на работа.
  – Твърде ниска височина на косене, в зависимост от състоянието на тревата.
• Твърде висока скорост на напредване за количеството трева, което трябва да се окоси.

БЕЛЕЖКА По време на работа акумулаторът е предпазен от пълно изтощаване чрез защитно устройство, което изключва машината и блокира функционирането й.

За оптимизиране на автономната работа на акумулатора е необходимо винаги:

– да косите тревата, когато поляната е суха;
– да косите тревата често, за да не достига голяма височина.
– Настройте по-голяма височина на косене, когато тревата е много висока, и извършете второ преминаване на по-малка височина;

Ако желаете да използвате машината за по-дълги периоди на работа спрямо позволеното за стандартен акумулатор, е възможно:

- Да се закупи втори стандартен акумулатор за незабавна смяна на изтощения акумулатор, без

това да компрометира продължителността на използване.

– Да се закупи акумулатор, който позволява по- продължителна автономна работа спрямо стандартния акумулатор(разд. 13.2).

БЕЛЕЖНА Акумулаторът е снабден със защита, която възпрепятства зареждането, ако околната температура не е между 0 и +40°C.

БЕЛЕЖКА Акумулаторът може да се презарежда във всеки момент, даже частично, без риск от повреда.

7.2 ПОЧИСТВАНЕ

След всяко използване извършвайте почистване, като се придържате към следните инструкции.

7.2.1 Почистване на машината

• Не използвайте струи вода и избягвайте да мокрите двигателя и електрическите части.
• Не използвайте агресивни почистващи течности за шасито.
• За да се намали риска от пожар, почествайте машината и особено мотора, от остатъци от трева, листа или прекалено масло.

7.2.2 Почистване на блока на инструментите за рязане

ВАЖНО Наклонете машината настрани, като се уверите в стабилността на машината, преди да извършите каквато и да било операция.

Отстранявайте остатъците от трева и калта, натрупани по вътрешността на шасито, за да не изсъхнат и да затруднят следващото включване.

7.2.3 Почистване на решетките за засмукване на охлаждащия въздух

Почистете и почистете остатъците от засмукания въздух за охлаждане, за да избегнете прегряване и повреда на двигателя или акумулатора.

1. Наклонете машината настрани, като се уверите в стабилността на машината.
2. Издухайте със струя сгъстен въздух през отворите на решетките за засмукване на охлаждащ въздух (фиг. 34).

7.2.4 Почистване на торбата

1. Изпразнете торбата за събиране;
2. Изтърсете я, за да я почистите от остатъци от трева и пръст;
3. изперете я, изплакнете я и я поставете отново по начин, за да позволите лесното й изсушаване.

7.3 ИНСТРУМЕНТ ЗА РЯЗАНЕ

Лошо наточен инструмент за рязане откъсва тревата и води до пожълтяване на поляната.

He пипайте инструмента за рязане, докато не се свали ключът и инструментът за рязане не е напълно неподвижен. Внимавайте, тъй като инструментът за рязане може да се движи дори ако ключът е бил изваден.
Всички операции, отнасящи се до инструментите за рязане (демонтиране, наточване, балансиране, поправка, монтиране отново и/или смяна), са сериозни дейности, които изискват специфична компетентност, освен тази за използване на съответните инструменти; от съображения за безопасност при работа е необходимо те да се извършват винаги в специализиран сервисен център.
Винаги заменяйте повреден, износен или из- кривен инструментите за рязане, заедно с неговите винтове, за да се поддържа балансирането.

ВАЖНО Използвайте винаги оригинални инструменти за рязане, носещи кода, който е указан в таблицата "Технически данни".

Имайки предвид доразвиването на продукта, посочените в таблицата "Технически данни" инструменти за рязане могат да бъдат заменени в течение на времето с други, с аналогични характеристики за взаимозаменяемост и безопасност на функциониране.

⚠️ Приберете машината за съхранение единствено в хоризонтално положение и добре опряна на земята. Не прибирайте машината за съхранение във вертикално положение.

Когато машината трябва да се прибере за съхранение:

1. Оставете двигателя да се охлади
2. Свалете защитния ключ.
3. Свалете акумулатора от неговото гнездо и пристъпете към неговото зареждане (пар 7.2.2).
4. Извършете почистване (пар. 7.3).
5. Приберете машината за съхранение: – в сухо помещение;
   – защитена от неблагоприятни атмосферни явления;
   – по възможност покрита с платно;
   – на място, недостъпно за деца,
   – като се уверите, че сте свалили ключовете или инструментите, които са използвани при извършване на поддръжката..

Ако акумулаторът не се зарежда за дълъг период от време, трябва да се съхранява винаги на сянка, на хладно и в помещения без влага със стайна температура между 0\~45°C.

ВАЖНО В случай на продължително неизползване, зареждайте акумулатора на всеки два месеца, за да удължите неговият жизнен цикъл.

9. ПРЕМЕСТВАНЕ И ТРАНСПОРТИРАНЕ

Всеки път, когато трябва да премествате, повдигате, транспортирате или накланяте машината, е необходимо:

– спрете машината (пар. 6.5);
– свалете предпазния ключ;
– уверете се, че всички движещи се части са напълно неподвижни;
– Носете здрави работни ръкавици;
– да хванете машината в местата, които осигуряват безопасно хвящане, като имате предвид теглото и неговото разпределяне;
– с тези дейности да се заемат толкова хора, колкото са необходими в съответствие с теглото на машината, характеристиките на транспортното средство или на мястото, където трябва да бъде сложена или откъдето да бъде взета машината;
– уверете се, че преместването на машината не причинява щети или наранявания.

Когато се транспортира машината с транспортно средство или ремарке е необходимо:

1. да използвате рампа за достъп с подходяща устойчивост, Широчина и дължина;
2. да снижите блока на инструмента за рязане;
3. да позиционирате машината така, че да не представлява опасност за никого;
4. да блокирате машината здраво на превозното средство посредством въжета и вериги, за да се избегне преобръщане.

Това ръководство предоставя всички упътвания, необходими за управлението на машината и за извършване на правилна основна поддръжка от потребителя. Всички настройки и поддръжка, които не са описани в това ръководство, трябва да се извършват от търговеца или от специализиран център. Операции, извършени от некомпетентни лица или фирми, водят до отпадане на всякаква гаранция и всякакво задължение или отговорност на Производителя.

• Не се одобрява използването на неоригинални резервни части и принадлежности; използването на неоригинални резервни части и принадлежности компрометира безопасността на машината и освобождава Производителят от всякакво задължение и отговорност.
• Оригиналните резервни части се доставят от сервизи и оторизирани дильри.

11. ГАРАНЦИОННО ПОКРИТИЕ

Условията на гаранцията се отнасят само до потребителите, тоест, непрофесионални оператори.

Гаранцията покрива всички дефекти, свързани с качеството на материалите и производството, които са установени по време на периода на гаранция от Вашия дистрибутор или специализиран сервисен център.

Прилагането на гаранцията се ограничава до поправка или смяна на дефектен компонент.

Препоръчва се да закарате машината веднъж в годината в оторизирана работилница за извършване на поддръжка, техническо обслужване и проверка на предпазните устройства.

Прилагането на гаранцията зависи от редовната поддръжка на машината.

Гаранцията не покрива вреди/щети, произтичащи от:

• Незапознаване с документацията, която придружава машината (Ръководство с инструкции).
• Професионално използване.
• Невнимание, небрежност.
• Външна причина (мълнии, удари, наличие на външни тела в машината) или инцидент.
• Несвойствено или неразрешено от производителя използване или монтаж.
• Лоша поддръжка.
• Модифициране на машината.
• Използване на неоригинални резервни части (приспособяеми части).
• Използване на принадлежности, които не са доставени или одобрени от производителя.

Освен това гаранцията не покрива:

- Операции по поддръжката (описани в ръководството с инструкции).

• Нормалното износване на консумативите, като режещи устройства, колела, предпазни болтове и окабеляване.
  • Нормалното износване.
• Естетическо влошаване на машината, дължащо се на нейното използване.
• Опори на инструментите за рязане.
• Евентуални допълнителни разходи, свързани с активирането на гаранцията, като транспортиране при потребителя, транспортиране на машината при дистрибутора, вземане под наем на оборудване за смяна или повикване на външна фирма за извършване на всички работи по поддръжката.

Потребителят е защитен от действащото национално законодательство. Правата на потребителя, предвидени от действащото национално законодательство, по никакъв начин не се ограничават от настоящата гаранция.

12. ИДЕНТИФИЦИРАНЕ НА НЕИЗПРАВНОСТИ

Ако проблемите продължават, след като сте практикували описаните по-горе решения за отстраняване на неизправностите, свържете се с Вашия дистрибутор.
ПРОБЛЕМ ВЪЗМОЖНА ПРИЧИНА РЕШЕНИЕ
1. Като задействате пре-късвача, двигателят не се задейства	Липсващ предпазен ключ или не е поставен правилно.	Поставете ключа (Фиг. 16.А).
	Липсващ акумулатор или не е поставен правилно.	Отворете капака и се уверете, че акумулаторът е позициониран правилно (Фиг. 23)
	Изтощен акумулатор. Проверете състоянието на зареждане и заредете акумулатора (пар. 7.1.2).
	Не незабавно стартиране на двигателя.	Натиснете и задръжте командването на прекъсвача за 2-3 секунди (Фиг. 25).
	Задействане на термичната защита поради прегряване на мотора.	Изчакайте поне 5 минути и след това задействайте отново машината.
2. Двигателят работи, но режещото устройство не се върти	Фиксиране на разхлабен инструмент за рязане.	Спрете незабавно мотора и свалете предпазния ключ. Свържете се със сервисен център, за проверки, смени или поправки (разд. 7.3).
3. Моторът спира по време на работа.	Акумулаторът не е поставен правилно.	Отворете капака и се уверете, че акумулаторът е позициониран правилно (Фиг. 23).
	Изтощен акумулатор. Проверете състоянието на зареждане и заредете акумулатора (пар. 7.1.2).
	Задръствания, които пречат на въртенето на инструмента за рязане.	Извадете предпазния ключ, сложете работниките ръкавици и премахнете наличната трева и остатъщите от долната част на машината и/или от канала за разтоварване.
	Задействане на термичната защита поради прегряване на мотора.	Почистете решетките за засмукване на охлаждация въздух (разд. 7.2.3). Изчакайте поне 5 минути и след това задействайте отново машината.
3. Моторът спира по време на работа.	Задействане на термичната защита поради твърде високо поглъщане на ток, дължащо се на:• Твърде високо косене на тревата.• Задръствания, които пречат на въртенето на инструмента за рязане.• Твърде много остатъци от трева са натрупани вътре в шасито и в канала за разтоварване.	• Настройте по-голяма височина на косене, когато тревата е много висока, и извършете второ преминаване на по-малка височина• Отстранете запушванията (разд. 7.2.2).• Почистете машината (разд. 7.2.1, 7.2.2, 7.2.3)Изчакайте поне 5 минути и след това задействайте отново машината.
4. Окосената трева вече не се събира в торбата за събиране.	Инструментът за рязане е ударил чуждо тяло и е претърпял удар.	Спрете незабавно мотора и свалете предпазния ключ. Проверете за евентуални повреди и се обърнете към сервисен център, който да смени инструмента за рязане (разд. 7.3).
	Вътрешността на шасито е мръсно. Почистете вътрешността на шасито, за да улесните излизането на тревата към торбата за събиране (разд. 7.2.2).
5. Тревата се коси трудно. Инструментът за рязане не е в добро състояние.		Свържете се със сервисен център за наточване или смяна на инструмента за рязане.
6. Чува се шум и/или се усещат прекалени вибрации по време на работа.	Фиксиране на разхлабен инструмент за рязане или инструментът за рязане е повреден.	Спрете незабавно мотора и свалете предпазния ключ. Свържете се със сервисен център, за проверки, смени или поправки (разд. 7.3).
7. Кратка автономна работа на акумулатора.	Тежки условия на използване с по-голямо поглъщане на ток.	Оптимизирайте използването (разд. 7.1.1).
	Капацитетът на акумулатора не е достатъчен за работните нужди.	Използвайте втори акумулатор или акумулатор с по-голям капацитет (пар. 13.1).
8. Зарядното устройство не извършва зареждане на акумулатора.	Акумулаторът не е включен правилно в зарядното устройство.	Проверете дали включването е правилно (пар. 7.1.2)
	Неподходящи условия на околната среда.	Извършете зареждане в среда с подходяща температура (вижте книжката с инструкции за акумулатора/зарядното устройство).
	Мръсни контакти. Почистете контактите.
	Липса на напрежение в зарядното устройство.	Проверете дали щепселът е поставен в контакта и дали има напрежение в електрическия контакт.
	Дефектно зарядно устройство. Заменете го с оригинално зарядно устройство.
		Ако неизправността не бъде отстранена, вижте за справка ръководството за акумулатора/зарядното устройство.

Налични са акумулатори с различен капацитет, за приспособяване към специфични работни нужди (фиг. 35). Списъкът на хомологираните акумулатори за тази машина е даден в таблицата "Технически данни".

Устройство, което се използва за зареждане на акумулатора (фиг.36).

SADRŽAJ

1. OPĆE INFORMACIJE 1

1.1 Kako se služiti priručnikom .... 1
1.2 Reference.... 1

1. SIGURNOSNI PROPISI....1

2.1 OPSTA SIGURNOSNA UPOZORENJA ZA ELEKTRICNE ALATKE....1
2.2 OPĆA SIGURNOSNA UPOZORENJA ZA KOSILICE....3
2.3 ODRŽAVANJE I SKLADIŠTENJE.... 3
2.4 BATERIJA/Punjač baterije 4
2.5 Zaštita okolice 4

1. UPOZNAVANJE S MAŠINOM....4

3.1 Opis mašine i predviđena upotreba.... 4
3.2 Glavni dijelovi (sl.. 1) 5
3.3 Identifikacijska naljepnica (sl. 1) 5
3.4 Sigurnosne oznake (sl. 2)......5

1. MONTAŽA 5

4.1 Raspakiravanje(sl. 3) 6
4.2 Montaža vreće za sakupljanje trave (sl.4 ÷ 6) .... 6
4.3 Montaža ručke (sl.7÷15) 6

1. UPRAVLJAČKE KOMANDE....6

5.1 Sigurnosni ključ (Element za isključivanje) ..... 6
5.2 Komanda za prebacivanje 6

1. UPOTREBA MAŠINE 6

6.1 Pripremne radnje 6
6.2 Sigurnosne kontrole 6
6.3 Pokretanje (sl.22÷25)....7
6.4 Rad (sl.26) 7
6.5 Zaustavljanje (sl.28)....7
6.6 Nakon upotrebe 7

1. ODRŽAVANJE....7

7.1 Akumulator 7
7.2 Čišćenje....8
7.3 Sječivo....8

1. SKLADIŠTENJE 8

8.1 Skladištenje mašine....8
8.2 Skladištenje akumulatora 8

1. RUKOVANJE I TRANSPORT 8

2. ASISTENCIJA I POPRAVKA....9

3. POKRIĆE GARANCIJE 9
4. PREPOZNAVANJE PROBLEMA....9
5. DODATNA OPREMA NA ZAHTJEV....11

13.1 Akumulatori....11
13.2 Punjač akumulatora .....11

1. OPĆE INFORMACIJE

1.1 KAKO SE SLUŽITI PRIRUČNIKOM

U priručniku neki paragrafi koji sadrže informacije od posebnog značaja za sigurnost ili rad, istaknuti su na različite načine, prema slijedećem kriteriju:

NAPOMENA ili VAŽNO pruža objašnjenja ili ostale elemente u vezi s prethodno navedenim, kako ne biste oštetili mašinu ili napravili štetu.

Simbol ⚠️ ističe opasnost. Ukoliko se ne pridržavate upozorenja, možete se povrijediti ili nanijeti povrede i/ili oštećenja trećim licima.

Paragrafi istaknuti kvadratom s tačkastim stranama sive boje pokazuju opcijske karakteristike koje ne postoje na svim modelima mašina opisanih u ovom Priručniku. Provjerite je li karakteristika prisutna na Vašem modelu mašine.

Машината има различни символи.

BG • Съдържанието и изображенията в настоящото ръководство са извършени за ST. S.p.A. и са защитени с авторски права – Забранява се всяко неоторизирано възпроизвеждане или промяна, дори и отчасти на документа.
