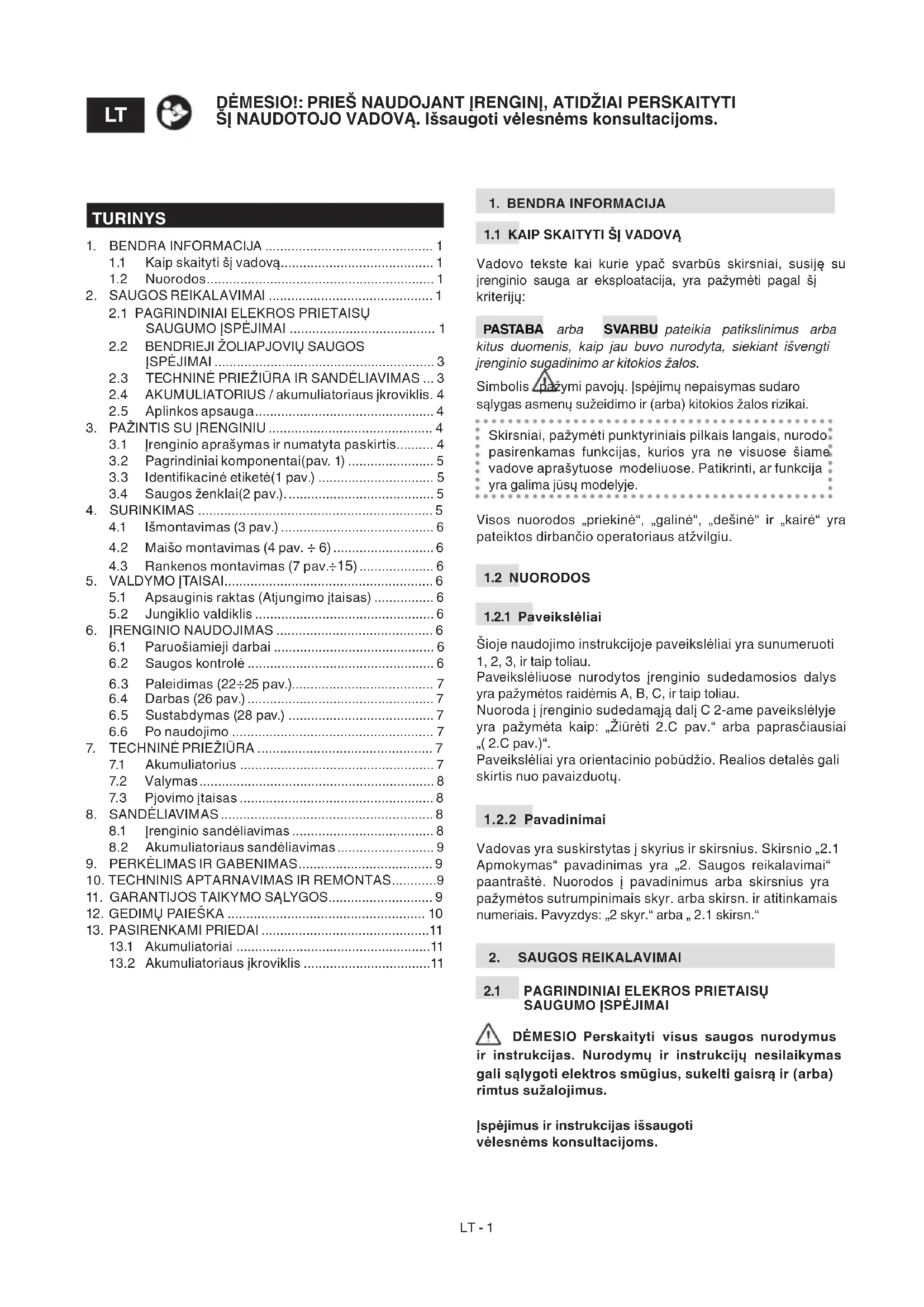

NAUDOJIMO INSTRUKCIJA AL1 3420 Li ALPINA

Pėsčio operatoriaus valdoma akumuliatorinė vejapjovė NAUDOJIMO INSTRUKCIJOS DĖMESIO: prieš naudojant įrenginį, atidžiai perskaityti šį naudotojo vadovą.

[2] Vardinė galia * [3] Maksimalus variklio veikimo greitis * [4] Maitinimo įtampa MAX [5] Maitinimo įtampa NOMINAL [6] Įrenginio svoris* [7] Pjovimo plotis [8] Pjovimo įtaiso kodas [9] Garso slėgio lygis (max.) [10] Matavimo paklaida [11] Išmatuotas garso galios lygis (max.) [12] Garantuojamas garso galios lygis [13] Vibracijų lygis (max.) [14] Priedai, kuriuos galima užsisakyti [15] „Mulčiavimo“ rinkinys [16] Akumuliatoriai, mod. [17] Akumuliatoriaus įkroviklis, mod.

• Konkretūs speciniai duomenys yra pateikti įrenginio identikavimo etiketėje. ** Rekomenduojamas mašinos / akumuliatoriaus pritaikymas optimaliam našumui užtikrinti. SVARBU Jei naudojami 2 akumuliatoriai, abu jie turi būti tinkamame korpuse. Jei įstatytas tik vienas akumuliatorius, įrenginys neveikia. Norint užtikrinti geriausią našumą, rekomenduojama, kad abu akumuliatoriai būtų vienodos talpos ir visiškai įkrauti.

Vadovo tekste kai kurie ypač svarbūs skirsniai, susiję su įrenginio sauga ar eksploatacija, yra pažymėti pagal šį kriterijų: PASTABA arba SVARBU pateikia patikslinimus arba kitus duomenis, kaip jau buvo nurodyta, siekiant išvengti įrenginio sugadinimo ar kitokios žalos. Simbolis pažymi pavojų. Įspėjimų nepaisymas sudaro sąlygas asmenų sužeidimo ir (arba) kitokios žalos rizikai. Skirsniai, pažymėti punktyriniais pilkais langais, nurodo pasirenkamas funkcijas, kurios yra ne visuose šiame vadove aprašytuose modeliuose. Patikrinti, ar funkcija yra galima jūsų modelyje. Visos nuorodos „priekinė“, „galinė“, „dešinė“ ir „kairė“ yra pateiktos dirbančio operatoriaus atžvilgiu.

Šioje naudojimo instrukcijoje paveikslėliai yra sunumeruoti 1, 2, 3, ir taip toliau. Paveikslėliuose nurodytos įrenginio sudedamosios dalys yra pažymėtos raidėmis A, B, C, ir taip toliau. Nuoroda į įrenginio sudedamąją dalį C 2-ame paveikslėlyje yra pažymėta kaip: „Žiūrėti 2.C pav.“ arba paprasčiausiai „( 2.C pav.)“. Paveikslėliai yra orientacinio pobūdžio. Realios detalės gali skirtis nuo pavaizduotų.

Vadovas yra suskirstytas į skyrius ir skirsnius. Skirsnio „2.1 Apmokymas“ pavadinimas yra „2. Saugos reikalavimai“ paantraštė. Nuorodos į pavadinimus arba skirsnius yra pažymėtos sutrumpinimais skyr. arba skirsn. ir atitinkamais numeriais. Pavyzdys: „2 skyr.“ arba „ 2.1 skirsn.“

DĖMESIO Perskaityti visus saugos nurodymus ir instrukcijas. Nurodymų ir instrukcijų nesilaikymas gali sąlygoti elektros smūgius, sukelti gaisrą ir (arba) rimtus sužalojimus. Įspėjimus ir instrukcijas išsaugoti vėlesnėms konsultacijoms. DĖMESIO!: PRIEŠ NAUDOJANT ĮRENGINĮ, ATIDŽIAI PERSKAITYTI ŠĮ NAUDOTOJO VADOVĄ. Išsaugoti vėlesnėms konsultacijoms.

1.1 Kaip skaityti šį vadovą ......................................... 1

3.1 Įrenginio aprašymas ir numatyta paskirtis .......... 4

5.1 Apsauginis raktas (Atjungimo įtaisas) ................ 6

8.1 Įrenginio sandėliavimas ...................................... 8

8.2 Akumuliatoriaus sandėliavimas .......................... 9

Įspėjimuose terminas „elektrinis įrankis“ reiškia iš elektros tinklo maitinamą elektrinį įrankį (laidinį) arba akumuliatorinį elektrinį įrankį (be laido).

1) Darbo vietos sauga

a) Išlaikykite darbo zoną švarią ir gerai apšviestą. Tamsi ir netvarkinga aplinka padidina nelaimingų atsitikimų riziką. b) Nenaudoti elektros prietaiso rizikingose sprogimui aplinkose, esant degiesiems skysčiams dujoms ar dulkėms. Elektriniai įrankiai sukelia žiežirbas, kurios gali uždegti dulkes ar garus. c) Laikyti toli vaikus ir kitus artimai esančius asmenis kai naudojamas elektros prietaisas. Išsiblaškymas gali sąlygoti kontrolės praradimą.

a) Elektros prietaiso kištukai turi būti tinkami elektros lizdui. Jokiu būdu niekada nekeiskite kištuko. Nenaudokite adapterių elektros prietaisams su įžeminimu. Nepakeisti kištukai ir jiems tinkami elektros lizdai sumažins nutrenkimo elektra riziką. b) Venkite kūno sąlyčio su įžemintais arba prie įžeminimo prijungtais paviršiais, tokiais kaip vamzdžiai, radiatoriai, viryklės, šaldytuvai. Jei jūsų kūnas yra prijungtas prie įžeminimo, padidėja nutrenkimo elektra rizika. c) Nenaudokite vejapjovės lietingomis sąlygomis arba jei ji šlapia. Tai gali padidinti elektros smūgio riziką. d) Negadinkite laido. Niekada nenaudokite laido elektros prietaisui gabenti, traukti arba atjungti. Kabelis turi būti laikomas atokiau nuo šilumos šaltinių, alyvos, aštrių kraštų ar judančių detalių. Pažeisti arba susipainioję laidai padidina nutrenkimo elektra riziką. e) Kai elektros prietaisas naudojamas lauke, naudokite lauke naudoti pritaikytą ilgintuvą. Naudojimui lauke pritaikyto laido naudojimas sumažina nutrenkimo elektra riziką. f) Jei būtina elektros prietaisą naudoti drėgnoje vietoje, naudokite liekamosios srovės prietaisu (RCD) apsaugotą maitinimą. RCD naudojimas sumažina elektros smūgio riziką.

a) Ilikti atidiems, kontroliuoti kas vyksta ir tinkamai naudoti elektros prietaisą. Nenaudokite elektrinio įrankio, jei esate pavargę arba esate veikiami narkotikų, alkoholio arba vaistų. Neatidumas naudojant elektrinį įrankį gali sukelti rimtus asmens sužalojimus. b) Naudoti saugius drabužius. Visada naudoti apsauginius akinius. Apsaugos priemonių, tokių kaip nuo dulkių apsaugančių kaukių, neslystančios avalynės, apsauginių šalmų ir ausinių naudojimas, sumažina asmens sužalojimų pavojų. c) Išvengti netyčinių užvedimų. Įsitikinti, kad prieš įstatant akumuliatorių, suimant ar transportuojant elektrinį įrankį, įrenginys būtų išjungtas. Elektros įrankio pervežimas uždėjus pirštą ant jungiklio ar akumuliatoriaus montavimas, kai jungiklis yra „ON“ padėtyje, padidina nelaimingų atsitikimų riziką. d) Ištraukti bet kokį raktą arba reguliavimo prietaisą prieš veikiant elektros prietaisu. Raktas ar prietaisas, susiliesdamas su besisukančia detale, gali sukelti asmenų sužalojimus. e) Nepraraskite pusiausvyros. Visada išlaikyti tinkamą atramą ir pusiausvyrą. Tai pagerina elektrinio įrankio kontrolę nenumatytais atvejais. f) Tinkamai rengtis. Nedėvėti plačių drabužių arba papuošalų. Plaukai, rūbai ir pirštinės turi būti atokiau nuo judančių detalių. Besiplaikstantys drabužiai, papuošalai arba ilgi plaukai gali įsivelti į judančias detales. g) Jei yra įrenginių, kuriuos reikia prijungti prie dulkių ištraukimo ir surinkimo įrangos, įsitikinkite, kad jie prijungti ir naudojami tinkamai. Naudojant šiuos įrenginius, gali sumažėti su dulkėmis susijusi rizika. h) Neleiskite, kad dažnai naudojant prietaisą įgytas meistriškumas suteiktų perdėto pasitikėjimo ir nebebūtų atsižvelgiama į saugos aspektus. Aplaidus naudojimas per dalį sekundės gali sukelti didelių sužalojimų.

4) Elektros įrankio naudojimas ir apsauga

a) Neperkrauti elektros prietaiso. Naudoti darbui tinkamą elektros įrankį. Tinkamas elektros įrankis atliks darbą geriau ir saugiau, bei tokiu greičiu, kokiam jis buvo suprojektuotas. b) Nenaudoti elektros prietaiso jeigu jungiklis negali jo užvesti arba reguliariai sustabdyti. Elektros įrankis, kurio negalima paleisti jungiklio pagalba, yra pavojingas ir turi būti taisomas. c) Ištraukti akumuliatorių prieš reguliuojant arba keičiant dalis, arba padedant elektros prietaisą. Šie saugumo numatymai sumažina elektrinio įrankio pavojingo užvedimo riziką. d) Nenaudojamus elektros prietaisus laikyti toli nuo vaikų ar nuo kitų elektros prietaisais nesinaudojančių asmenų bei nesusipažinusių su šiomis instrukcijomis. Nepatyrusių naudotojų rankose elektros įrankiai yra pavojingi. e) Prižiūrėti elektros prietaisų naudojimą. Patikrinti, ar judančios detalės yra sulygiuotos ir laisvai juda, ir ar nėra detalių lūžių ar bet kokių kitų sąlygų, kurios galėtų turėti įtakos elektros įrankio darbui. Pažeidimų atveju, elektros įrankis turi būti pataisytas prieš vėl jį naudojant. Daugumos nelaimingų atsitikimų priežastis yra nepakankama techninė priežiūra. (f) Laikykite pjovimo įrangą aštrią ir švarią. Tinkama pjovimo detalių techninė priežiūra su gerai pagaląstomis pjaunančiomis dalimis, sumažina galimybę įstrigti ir palengvina jų valdymą. g) Elektrinį įrankį ir atitinkamus priedus naudokite pagal pateiktus nurodymus, atsižvelgdami į norimo atlikti darbo sąlygas ir pobūdį. Elektrinio įrankio naudojimas kitokiems darbams, nei numatyta, gali sukelti pavojingas situacijas. h) Laikykite rankenas sausas, švarias ir be alyvos ir riebalų. Slidžios rankenos neleidžia saugiai kelti ir valdyti prietaiso nenumatytose situacijose.

5) Akumuliatorinių įrankių naudojimas ir atsargumo

priemonės a) Įkrovimui naudoti tik gamintojo nurodytą įkroviklį. Vienos rūšies akumuliatorių blokui tinkamas įkroviklis, gali sąlygoti gaisro pavojų, jei yra naudojamas kitokių akumuliatorių bloku

b) Elektros įrankius naudoti tik su speciniais nustatyto tipo akumuliatorių blokais

Bet kokios kitos rūšies akumuliatorių bloko naudojimas gali sukelti sužeidimų ir gaisro riziką. c) Kai akumuliatorių blokas nėra naudojamas, jį reikia laikyti atokiau nuo metalinių daiktų, tokių kaip sąvaržėlės, monetos, raktai, vinys varžtai ar kitokie metaliniai daiktai, kurie gali sąlygoti sujungimąLT - 3 tarp dviejų gnybtų

Akumuliatoriaus gnybtų trumpasis sujungimas gali sąlygoti nudegimų arba gaisro pavojų

d) Iš prasto stovio akumuliatoriaus gali tekėti skystis: vengti bet kokio kontakto. Atsitiktinio kontakto atveju, nedelsiant praskalauti vandeniu. Jei skystis patenka į akis, nedelsiant kreiptis į medikus

Iš akumuliatoriaus išsiliejęs skystis gali sąlygoti odos sudirginimą arba nudegimus

e) Nenaudokite pažeisto arba pakeisto akumuliatorių bloko arba prietaiso

Pažeisti arba pakeisti akumuliatoriai gali pradėti veikti nenumatytai ir gali kilti gaisras, sprogimas arba sužalojimų rizika

f) Saugokite akumuliatorių bloką nuo ugnies arba per aukštos temperatūros

Ugnies arba aukštesnės nei 130 °C temperatūros poveikis gali sukelti sprogimus. PASTABA. „130 °C“ temperatūra gali būti pakeista „265 °F“ temperatūra

g) Vadovaukitės įkrovimo instrukcijomis ir neįkraukite akumuliatoriaus viršydami instrukcijose nurodytą temperatūros intervalą

Netinkamai įkrovus arba įkrovus ne nurodyto intervalo ribose, galima pažeisti akumuliatorių arba padidinti gaisro riziką

a) Elektros įrankį gali taisyti tik kvalikuotas personalas, būtina naudoti tik originalias detales . T

padės išsaugoti elektros įrankio saugumą

b) Niekada netaisykite pažeistų akumuliatorių

Akumuliatorių priežiūra turi būti atliekama tik gamintojo arba įgaliotų paslaugų teikėjų

a) Nenaudokite vejapjovės nepalankiomis oro sąlygomis, ypač kai yra žaibų rizika. Tai sumažina riziką būti nutrenktam žaibo. b) Atidžiai apžiūrėkite plotą, kuriame vejapjovė bus naudojama įsitikindami, kad nėra jokių laukinių gyvūnų. Naudojimo metu vejapjovės gali sužeisti laukinius gyvūnus. c) Kruopščiai apžiūrėkite vietą, kurioje bus naudojama vejapjovė ir pašalinkite visus akmenis, lazdeles, laidus, kaulus ir kitus pašalinius objektus. Išmesti daiktai gali sužaloti žmogų. d) Prieš naudodami vejapjovę, visada vizualiai apžiūrėkite peilį ir peilių bloką, ar nesusidėvėję ar sugadinti. Susidėvėjusios ar pažeistos dalys padidina sužalojimo riziką. f) Dažnai tikrinkite žolės surinkimo maišą įsitikindami, kad nėra nusidėvėjimo ar pablogėjimo požymių. Susi- dėvėjęs arba pažeistas žolės surinkimo maišas gali padi- dinti asmens sužalojimo riziką. g) Laikykite apsaugus esamoje vietoje. Apsaugos turi būti veikiančios ir tinkamai pritvirtintos. Atsilaisvinusi, pažeista ar netinkamai veikianti apsauga gali sužaloti žmogų. h) Saugokite visas aušinimo oro įsiurbimo angas nuo šiukšlių. Oro įsiurbimo angos ir nuolaužos gali sukelti perkaitimą arba gaisro pavojų.

i) Visada dėvėkite neslidžią ir apsauginę avalynę, kai

naudojate žoliapjovę. Nenaudokite vejapjovės su pli- komis kojomis ar atvirais sandalais. Tai sumažina pėdų traumų tikimybę dėl kontakto su judančiu peiliu. j) Visada dėvėkite ilgas kelnes, kai naudojate vejapjovę. Pažeista oda padidina sužalojimo tikimybę dėl išmestų daiktų. k) Negalima naudoti vejapjovės ant šlapios žolės. Vaikščiokite, niekada nebėkite. Tai sumažina slydimo ir kritimo riziką, kuri gali sukelti kūno sužalojimus. l) Nenaudokite žoliapjovės pernelyg stačiuose šlaituose. Tai sumažina riziką prarasti kontrolę, paslysti ir nukristi, o tai gali sukelti traumas. m) Dirbdami šlaituose, visada atkreipkite dėmesį į savo žingsnį, visada dirbkite skersai šlaito, niekada neikite į kalną ar nuokalnę, ir būkite ypač atsargūs keisdami kryptis. Tai sumažina riziką prarasti kontrolę, paslysti ir nukristi, o tai gali sukelti traumas. n) Labai atsargiai naudokite vejapjovę eidami atbulomis arba traukdami ją link savęs. Visada atkreipkite dėmesį į aplinkinius. Tai sumažina suklupimo riziką veikimo metu. q) Nelieskite peilių ir kitų pavojingų judančių dalių, kol jie vis dar juda. Tai sumažina sužalojimo dėl judančių dalių riziką. r) Nuimdami užstrigusią medžiagą arba valydami ve- japjovę, įsitikinkite, kad visi maitinimo jungikliai yra išjungti ir maitinimo laidas atjungtas. Netikėtas vejapjo- vės suveikimas gali sukelti rimtą sužalojimą..

2.3 TECHNINĖ PRIEŽIŪRA IR SANDĖLIAVIMAS

Atjunkite įrenginį nuo maitinimo tinklo ir perskaitykite instrukcijas prieš pradėdami bet kokius valymo ar priežiūros darbus. Dėvėkite tinkamą darbinę aprangą ir naudokite apsaugines pirštines kiekvieną kartą, kai kyla pavojus rankoms. Niekada nenaudokite įrenginio, jei jo dalys yra susi- dėvėjusios arba pažeistos. Pažeistos ar susidėvėjusios detalės turi būti pakeistos ir niekada netaisomos. Naudo- kite tik originalias detales: neoriginalių atsarginių ir (arba) netaisyklingai sumontuotų dalių naudojimas kelia pavojų įrenginio saugumui, gali sąlygoti nelaimingus atsitikimus arba asmenų sužeidimus, bei atleidžia Gamintoją nuo bet kokių įsipareigojimų ir atsakomybės. SVARBU Visos techninės priežiūros ir reguliavimo operacijos, kurios nėra aprašytos šiame vadove, turi būti atliekamos jūsų pardavėjo arba specializuoto centro, kuris turi žinių ir įrangos, reikalingos tinkamai atlikti darbą, išlaikant pradinį mašinos saugos lygį. Netinkamose struktūrose arba nekvalifikuotų asmenų atlikti darbai sąlygoja bet kokios formos Garantijos nutraukimą ir atleidžia Gamintoją nuo bet kokių įsipareigojimų ir atsakomybės.

1. Po kiekvieno naudojimo atjunkite mašiną nuo

maitinimo šaltinio ir patikrinkite, ar nėra pažeidimų.

2. Siekdami užtikrinti saugų įrenginio darbą,

pasirūpinkite kad veržlės ir varžtai būtų gerai prisukti. Nuolatinė įrenginio techninė priežiūra yra būtina jo saugumui ir nepriekaištingam darbui.

3. Reguliariai tikrinkite, ar pjovimo prietaiso varžtai

4. Dirbdami su pjovimo įtaisu, nuimkite jį arba vėl jį

pripilkite darbo pirštinėmis.

5. Pjovimo prietaisą pagalandę, jį subalansuokite.

Visos, su pjovimo prietaisu susijusio operacijos (iš- montavimas, galandimas, balansavimas, sumonta- vimas ir (arba) keitimas) yra sudėtingos, kurioms, be tam skirtų įrankių reikia ir specialios kompetencijos; saugumo sumetimais jas visada turėtų atlikti speci- alizuotas centras.LT - 4

6. Įrenginio reguliavimo operacijų metu, atkreipti

dėmesį, kad pirštai nepatektų tarp judančio pjovimo įtaiso ir stacionarių įrenginio dalių.

7. Nelieskite pjovimo įtaiso, kol įrenginys nebus

atjungtas nuo maitinimo lizdo ir pjovimo įrenginys visiškai sustojo. Dirbant su pjovimo įtaisu, atkreipti dėmesį į tai, kad pjovimo įtaisas gali judėti, net jei įrenginys ir yra atjungtas nuo elektros tinklo.

8. Dažnai apžiūrėkite šoninio išmetimo apsaugos įtaisą,

arba galinio išmetimo apsaugos įtaisą, žolės surinki- mo maišą, patikrdami jų susidėvėjimą arba gedimus. Pakeiskite, jeigu jie yra pažeisti.

9. Jei lipdukai, kuriuose yra pateiktos instrukcijos ir

nurodymai yra pažeisti, juos pakeiskite.

10. Pastatykite mašiną vaikams neprieinamoje vietoje.

11. Prieš statant įrenginį į bet kokią patalpą, palaukite,

12. Siekiant sumažinti gaisro riziką, nuo įrenginio, ir ypač

nuo jo variklio, pašalinti žolės, lapų likučius arba tepalo perteklių. Visuomet ištuštinti žolės surinkimo maišą ir nepalikti talpyklų su nupjauta žole patalpos viduje.

2.4 AKUMULIATORIUS /

AKUMULIATORIAUS ĮKROVIKLIS DĖMESIO Šie saugos reikalavimai papildo saugos priemones, aprašytas atitinkamoje akumuliatoriaus įkroviklio ins- trukcijų knygelėje.

• Akumuliatoriaus įkrovimui naudoti tik gamintojo rekomen- duojamą akumuliatoriaus įkroviklį. Netinkamas įkroviklis gali sąlygoti elektros smūgį, perkaitimą arba korozinio akumuliatoriaus skysčio išsiliejimą.

• Naudoti tik jūsų įrenginiui numatytą akumuliatorių. Kito- kių akumuliatorių naudojimas gali sąlygoti sužalojimus ir gaisro riziką.

• Nenaudojamą akumuliatorių laikyti atokiau nuo sąvar- žėlių, monetų, raktų, vinių, varžtų ar kitų mažų metalinių daiktų, kurie galėtų sąlygoti kontaktų trumpąjį jungimą. Trumpasis akumuliatoriaus kontaktų jungimas gali sąly- goti dūmus arba liepsną.

• Nenaudoti akumuliatoriaus įkroviklio vietose, kur yra degių garų, medžiagų arba lengvai užsidegančių paviršių, tokių kaip popierius, audiniai ir t.t. Įkrovimo metu akumuliatoriaus įkroviklis įkaista ir gali sukelti gaisrą.

• Akumuliatorių transportavimo metu, atkreipti dėmesį į tai, kad kontaktai nebūtų tarpusavyje sujungiami ir kad transportavimui nebūtų naudojamos metalinės talpyklos.

2.5 APLINKOS APSAUGA

Naudojant įrenginį, aplinkos apsauga turi būti svarbus ir prioritetinis aspektas, pilietinės visuomenės ir aplinkos, kurioje gyvename naudai.

• Stengtis netrukdyti kaimynams. Įrenginį naudoti tik tinkamu laiku (ne anksti ryte arba ne vėlai vakare, kai ši veikla galėtų trukdyti kitiems asmenims).

• Darbo metu į aplinką patenka tam tikras kiekis alyvos, naudojamos grandinės sutepimui; dėl šios priežasties naudoti tik specialiai šiam tikslui skirtą biologiškai suskaidomą alyvą. Mineralinės alyvos naudojimas arba varikliams skirta alyva aplinkai sukelia didelę žalą.

• Kruopščiai laikytis vietinių teisės aktų, susijusių su pakavimo medžiagų, sugadintų detalių arba kitų elementų, sąlygojančių stiprų neigiamą poveikį aplinkai šalinimu; šios atliekos neturi būti metamos į šiukšlių dėžę, bet turi būti atskirtos ir perduotos į specializuotus surinkimo punktus, kuriuose bus pasirūpinta jų perdirbimu.

• Kruopščiai laikytis vietinių teisės aktų šalinant pjovimo metu susidarančias atliekas.

• Įrenginio nebenaudojimo atveju, jo nepalikti aplinkoje, bet, vadovaujantis vietiniais teisės aktais, kreiptis į specializuotą atliekų surinkimo punktą. Elektrinių prietaisų nešalinti kartu su buitinėmis atliekomis. Pagal Europos Direktyvos 2012/19/ EB dėl elektros ir elektroninės įrangos atliekų ir jos įgyvendinimo suderinus su nacionaliniais tei- sės aktais nuostatas, nebeeksploatuojami elek- triniai prietaisai turi būti rūšiuojami atskirai, kad galėtų būti panaudojami pakartotinai aplinkai nekenksmingu būdu. Jeigu elektros prietaisai yra pašalinami į sąvartyną arba pa- tenka į dirvožemį, nuodingos medžiagos gali pasiekti grun- tinio vandens klodus ir patekti į maisto grandinę, pakenkda- mos jūsų sveikatai ir gerovei. Dėl išsamesnės informacijos apie šio gaminio pašalinimą, kreiptis į įstaigą, atsakingą už buitinių atliekų perdirbimą arba į gaminio Pardavėją. Eksploatavimo laikotarpio pabaigoje tinkamai šalinti akumuliatorius rūpinantis mus supančia aplinka. Akumuliatoriuje yra medžiagų, kurios yra pavojingos asmenims ir aplinkai. Jos turi būti atskirtos ir pašalintos atskirai specializuotame centre, kuris priima ličio jonų baterijas. Naudotų produktų ir jų pakuotės rūšiavimas suda- ro sąlygas medžiagų perdirbimui ir pakartotiniam jų panaudojimui. Pakartotinis perdirbtų medžiagų panaudojimas padeda išvengti aplinkos taršos ir sumažina žaliavų poreikį.

NUMATYTA PASKIRTIS Šis įrenginys yra vejapjovė su sėdinčiu operatoriumi. Mašiną iš esmės sudaro variklis, kuris valdo pjovimo įtaisą, uždengtą korpuse, aprūpintą ratukais ir rankena. Operatorius gali vairuoti mašiną ir valdyti pagrindinius valdiklius visada laikydamasis už rankenos, taigi saugiu atstumu nuo besisukančio pjovimo įtaiso. Operatoriui pasišalinus iš mašinos, variklis ir besisukantis įtaisas sustoja per kelias sekundes.

3.1.1 Numatytoji naudojimo paskirtis

Įrenginys yra suprojektuotas ir pagamintas žolės pjovimui soduose ir žolėtuose plotuose, kai darbą atlieka pėsčias operatorius. Šis įrenginys paprastai gali:

1. pjauti žolę ir surinkti ją į surinkimo maišą.

3.1.2 Netinkamas naudojimas

Bet koks kitas naudojimas, kitoks nei nurodyta aukščiau, gali būti pavojingas ir sąlygoti žalą asmenims ir / arba daiktams. Netinkamu naudojimu laikoma (kaip pavyzdžiui, tačiau ne tik):LT - 5 – Pervežti ant įrenginio kitus žmones, vaikus ar gyvūnus, nes jie gali nukristi ir rimtai susižaloti arba pabloginti saugų vairavimą. – Būti gabenamiems mašinos. – Naudoti mašiną kroviniams vilkti ar stumti. – Paleisti pjovimo įtaisą nežolėtose vietose. – Naudoti įrenginį lapų ar šiukšlių surinkimui. – Naudoti įrenginį gyvatvorėms sulyginti ar ne žolės tipo augmenijai pjauti. – Naudoti įrenginį daugiau nei vienam asmeniui. SVARBU Netinkamas įrenginio naudojimas panaikina garantijos galiojimą ir atleidžia Gamintoją nuo bet kokios atsakomybės, tokiu būdu visa atsakomybė už nuostolius ar sužalojimus savo paties ar trečiųjų asmenų atžvilgiu tenka naudotojui.

3.1.3 Naudotojo tipas

Šis įrenginys yra skirtas privatiems naudotojams, tai yra neprofesionaliems operatoriams. Šis įrenginys yra skirtas mėgėjams. SVARBU Įrenginį privalo naudoti tik vienas operatorius.

3.2 PAGRINDINIAI KOMPONENTAI(pav. 1)

A. Važiuoklė: tai korpusas, uždengiantis besisukantį pjovimo įtaisą. B. Variklis: užtikrina pjovimo įtaiso veikimą. C. Pjovimo įtaisas: už žolės pjovimą atsakingas elementas. D. Galinio išmetimo apsauga: tai apsauginis įtaisas, kuris neleidžia daiktams, kuriuos surenka pjovimo įtaisai, būti nusviestiems toli nuo įrenginio. E. Surinkimo maišas: be nupjautos žolės surinkimo funkcijos, taip pat yra saugos elementas, užkertantis kelią bet kokiems pjovimo įtaiso surinktiems objektams būti išmestiems toli nuo įrenginio. F. Rankena: tai operatoriaus darbo vieta. Jos ilgis padeda operatoriui darbo metu visada išlaikyti saugų atstumą nuo besisukančio pjovimo įtaiso. G. Jungiklio valdiklis: paleidžia / sustabdo variklį ir tuo pat metu įjungia / išjungia pjovimo įtaisą. H. Akumuliatoriaus bloko prieigos durelės

I. Apsauginis raktas (Atjungimo įtaisas): Raktas

įjungia / atjungia įrenginio elektros grandinę. J. Akumuliatorius (jei nėra tiekiamas su įrenginiu, žiūrėti 13 skyr. „papildomai užsakomi priedai“):teikia energiją varikliui užvesti; jo techniniai duomenys ir naudojimo taisyklės yra aprašytos specialiame instrukcijų vadove. K. Akumuliatoriaus įkroviklis (jei nėra tiekiamas su įrenginiu, žr. 13 skyr. “papildomai užsakomi priedai”): prietaisas, naudojamas akumuliatoriui įkrauti.

6. Gamintojo pavadinimas ir adresas.

8. Didžiausias variklio darbinis greitis.

10. Maitinimo šaltinio įtampa.

11. Elektros apsaugos laipsnis.

SVARBU Kaskart kreipiantis į įgaliotąjį techninio aptarnavimo centrą, naudoti duomenis, pateiktus identikacinėje produkto etiketėje. SVARBU Atitikties deklaracijos pavyzdys yra šio vadovo paskutiniuose puslapiuose.

3.4 SAUGOS ŽENKLAI(2 pav.).

Ant mašinos yra įvairių simbolių. Simbolių reikšmės: Dėmesio. Prieš naudojant įrenginį, perskaityti instrukcijas. Pavojus! Daiktų sviedimo pavojus. Naudojimo metu pašaliniai asmenys privalo laikytis atokiau nuo darbo lauko. Atkreipti dėmesį į aštrų pjovimo įtaisą. Nekišti rankų ar pėdų į pjovimo įtaiso ertmės vidų. Pjovimo įtaisas toliau sukasi net ir po variklio išjungimo. Išimkite akumuliatorius prieš atlikdami bet kokius įrenginio patikrinimo, valymo ar techninės priežiūros/ reguliavimo darbus

Tik elektrinėms, į tinklą jungiamoms vejapjovėms. Tik elektrinėms, į tinklą jungiamoms vejapjovėms. SVARBU Pažeistos arba neįskaitomos lipnios etiketės turi būti pakeistos naujomis. Užsakyti naujas etiketes artimiausiame įgaliotame techninio aptarnavimo centre.

Būtina laikytis saugos reikalavimų, aprašytų 2. skyr. Griežtai laikytis šių reikalavimų, tokiu būdu bus išvengta didelės rizikos ar pavojaus.LT - 6

Išpakavimas ir baigiamieji surinkimo darbai turi būti atliekami ant lygaus ir tvirto paviršiaus, kur būtų pakankamai vietos įrenginio ir jo pakuotės judėjimui, vi- sada naudojant tinkamus įrankius. Nenaudoti įrenginio, kol nėra baigti darbai, aprašyti skyriuje „SURINKIMAS“. Prieš pradedant surinkimo darbus, įsitikinti, ar akumuliatorius nėra įstatytas į jam skirtą ertmę.

naudojimui. SVARBU Kaskart, kai įrenginys paliekamas nenaudojamas arba neprižiūrimas, ištraukti apsauginį raktą.

(17.A pav.). Pjovimo įtaiso įvedimas.

Būtina laikytis saugos reikalavimų, aprašytų 2. skyr. Griežtai laikytis šių reikalavimų, tokiu būdu bus išvengta didelės rizikos ar pavojaus.

Atlikti šią operaciją tik sustojus pjovimo įtaisui.

6.1.1 Akumuliatoriaus patikrinimas ir įkrovimas(18

6.1.2 Pasiruošimas žolės pjovimui ir jos surinkimui

į surinkimo maišą(19pav.)

6.1.3 Pjovimo aukščio reguliavimas (20÷21 pav.)

6.1.4 Rankenos aukščio / posvyrio sureguliavimas

Prieš naudojimą visada atlikti saugos patikrini- mus.

Sumontuoti taisyklingai.

LT - 7 Įrenginys Nėra jokių pažeidimo ar susidėvėjimo žymių. Nėra neįprastų vibracijų. Nėra jokių neįprastų garsų. Veiksmas Rezultatas

1. Užvesti įrenginį (6.3

mo prietaisą (26 pav.).

1. Pjovimo įtaisas turi

dėti laisvai, neturi būti suspausta, o atleista, turi automatiškai ir greitai sugrįžti į neu- tralią padėtį, sustabdy- dama pjovimo įtaisą Jei bet kuris vienas iš rezultatų skiriasi nuo lente- lėje pateiktų duomenų, įrenginio eksploatuoti negalima! Kreiptis į specializuotą techninio aptarnavimo centrą apžiūrai ir remonto darbams.

6.3 PALEIDIMAS (22÷25 pav.)

PASTABA Paleiskite įrenginį ant lygaus paviršiaus be kliūčių ir be aukštos žolės. Paleidus variklį tuo pat metu įsijungia pjovimo įtai- sas.

6.4 DARBAS (26 pav.)

SVARBU Jei variklis darbo metu sustoja dėl perkaitimo, būtina palaukti apytiksliai 5 minutes prieš vėl jį paleidžiant iš naujo.

6.4.1 Žolės pjovimas (27 pav.)

PASTABA Nustatyti padavimo greitį ir pjovimo aukštį, atsižvelgiant į vejos būklę (žolės aukštis, tankis ir drėgmė) ir į nupjautos žolės kiekį.

6.4.2 Surinkimo maišo ištuštinimas (28÷,29 pav.)

6.5 SUSTABDYMAS (28 pav.)

Pjovimo elementas toliau sukasi keletą sekundžių po jo atjungimo arba po variklio išjungimo. SVARBU Visada sustabdyti įrenginį.

• Vietos pakeitimai darbo teritorijoje.

• Važiuojant per nežolėtas teritorijas.

• Kiekvieną kartą, kai reikia aplenkti kliūtį.

• Prieš sureguliuojant pjovimo aukštį.

• Kiekvieną kartą, kai surinkimo maišas pašalinamas arba pakeičiamas.

1. Atidaryti dureles ir ištraukti apsauginį raktą.

2. Išimti akumuliatorių iš jo ertmės ir atlikti įkrovimą (7.2.3

3. Prieš statant įrenginį į bet kokią patalpą, palaukti, kol

5. Patikrinti, ar nėra atsilaisvinusių arba pažeistų

sudedamųjų dalių. Jei reikia, pakeisti sugadintas detales ir priveržti atsisukusius varžtus ir veržles arba kreiptis į įgaliotąjį techninio aptarnavimo centrą.

6. Galimų įrenginio pažeidimų patikrinimas. Jei reikia,

kreiptis į įgaliotąjį techninio aptarnavimo centrą. SVARBU Kaskart, kai įrenginys paliekamas nenaudojamas arba neprižiūrimas, ištraukti apsauginį raktą.

7. TECHNINĖ PRIEŽIŪRA

Būtina laikytis saugos reikalavimų, aprašytų 2. skyr. Griežtai laikytis šių reikalavimų, tokiu būdu bus išvengta didelės rizikos ar pavojaus. Prieš atliekant bet kokius įrenginio patikrinimo, va- lymo arba techninės priežiūros / sureguliavimo darbus:

• Sustabdyti įrenginį.

• Ištraukti apsauginį raktą (niekada nepalikti rakto įvesto arba vaikams ar kitiems netinkamiems asmenims prieinamoje vietoje).

• Išimti akumuliatorių.

• Įsitikinti, ar visos judančios detalės yra visiškai sustojusios.

• Prieš statant įrenginį į bet kokią patalpą, palaukti, kol variklis atvės.

• Visais atvejais, kai kyla pavojus rankoms, mūvėkite tinkamus drabužius ir darbo pirštines.

7.1.1 Akumuliatoriaus veikimo laikas

Akumuliatoriaus veikimo laiką (ir nupjautos vejos plotą prieš įkraunant) daugiausia lemia: a. Aplinkos veiksniai, dėl kurių atsiranda didesnis energijos poreikis: – Tankios, aukštos, drėgnos žolės pjovimas. b. Įrenginio pjovimo plotis; kuo didesnis plotis, tuo didesnės energijos sąnaudos. c. Operatoriaus veiksmai, kurių reiktų vengti: – Dažnų įjungimų ir išjungimų darbo metu. – Per mažo pjovimo aukščio, atsižvelgiant į žolės būklę. – Per didelio judėjimo greičio, atsižvelgiant į vežamos žolės kiekį. PASTABA Darbo metu akumuliatorius yra apsaugotas nuo visiškos iškrovos apsauginiu įtaisu, kuris išjungia įrenginį ir sustabdo jo veikimą.LT - 8 Kad akumuliatoriaus veikimo laikas būtų optimizuotas, visada patariama: – Pjauti žolę, kai pieva yra sausa. – Dažnai pjauti žolę, kad ji neužaugtų aukšta. – Kai žolė yra labai aukšta, nustatyti didesnį pjovimo aukštį, o antrą kartą pjauti žemesniame aukštyje. Jei norima naudoti įrenginį ilgiau, nei tai leidžia standartinis akumuliatorius, galima: – Nusipirkti antrą standartinį akumuliatorių greitam išsikrovusio akumuliatoriaus pakeitimui, tokiu būdu nebus nutrauktas naudojimo tęstinumas. – Įsigyti kitą akumuliatorių, kurio veikimo trukmė yra ilgesnė, palyginus su standartiniu akumuliatoriumi (

7.1.2 Akumuliatoriaus išėmimas ir įkrovimas

(Fig.30÷32 pav) PASTABA Akumuliatorius yra aprūpintas apsauginiu įtaisu, kuris užkerta kelią įkrovimui, jeigu aplinkos temperatūra nėra nuo 0 iki +40 °C. PASTABA Akumuliatorius gali būti įkraunamas bet kuriuo metu, net ir dalinai, be jokios rizikos jį sugadinti.

Po kiekvieno naudojimo atlikti valymo darbus, laikantis šių nurodymų.

7.2.1 Įrenginio valymas

• Nenaudoti vandens srovės ir vengti variklio bei elektros komponentų sudrėkinimo.

• Važiuoklės valymui nenaudoti stiprių valiklių.

• Siekiant sumažinti gaisro riziką, nuo įrenginio, ir ypač nuo jo variklio, pašalinti žolės, lapų likučius arba tepalo perteklių.

7.2.2 Pjovimo įtaisų bloko valymas

SVARBU Prieš atliekant bet kokius darbus, pakreipti įrenginį šonu įsitikinant jo stabilumu. Pašalinti žolės likučius ir purvą, susikaupusius važiuoklės viduje, tokiu būdu džiūdami jie netrukdys kitam įrenginio užvedimui.

7.2.3 Aušinimo oro įsiurbimo grotelių valymas

Siekiant išvengti perkaitimo ir variklio arba akumuliatoriaus pažeidimo, visada įsitikinti, kad aušinimo oro įsiurbimo grotelės yra švarios ir be apnašų. Atlikite šiuos veiksmus:

1. Pakreipkite įrenginį šonu įsitikinant jo stabilumu.

2. Pūskite suslėgto oro srove per aušinimo oro įleidimo

tinklelių angas (34 pav.).

2. Jį išpurtyti, tokiu būdu bus pašalinti žolės ar žemės

3. jį išplauti, perplauti vandeniu ir padėti taip, kad jis kuo

Prastai pagaląstas pjovimo įtaisas drasko žolę ir dėl to veja pageltonuoja. Neliesti pjovimo įtaiso, jei nėra ištrauktas raktelis ir pjovimo įtaisas nėra visiškais sustojęs. Būkite atsar- gūs, nes pjovimo įtaisas gali judėti, net jei raktas yra pašalintas. Visos operacijos, susijusios su pjovimo įtaisais (išmontavimas, galandimas, subalansavimas, remon- tas, sumontavimas ir/arba pakeitimas) yra labai atsa- kingi darbai, reikalaujantys specinių žinių ir tam tikros įrangos panaudojimo; saugumo sumetimais šias opera- cijas reikia visada atlikti specializuotame techninio ap- tarnavimo centre. Visuomet pakeisti sugadintą, sulankstytą arba susidėvėjusį pjovimo įtaisą, kartu su varžtais, kad būtų išlaikyta pusiausvyra. SVARBU Visada naudoti originalius pjovimo įtaisus, kurių kodai nurodyti lentelėje „Techniniai duomenys“. Turint omeny gaminio raidą, Techninių duomenų lentelėje paminėti pjovimo įtaisai laikui bėgant gali būti pakeičiami kitais, pasižyminčiais analogiškomis saugaus veikimo ir pakeičiamumo savybėmis.

Pastatyti įrenginį horizontalioje padėtyje, jis turi tvirtai remtis į žemę. Nesandėliuoti įrenginio vertikalioje padėtyje. Kai įrenginys turi būti sandėliuojamas:

1. Leisti atvėsti varikliui

2. Ištraukti apsauginį raktą.

3. Išimti akumuliatorių iš jo ertmės ir atlikti įkrovimą (7.2.2

5. Sandėliuoti įrenginį:

– sausoje aplinkoje; – vietoje, apsaugotoje nuo atmosferos reiškinių; – jei įmanoma, įrenginį apdengti brezentu; – vaikams neprieinamoje vietoje; – įsitikinti, kad raktai ar techninei priežiūrai naudoti įrankiai yra ištraukti..LT - 9

8.2 AKUMULIATORIAUS SANDĖLIAVIMAS

Jei akumuliatorius ilgą laiką nėra įkraunamas, būtina jį visada laikyti šešėlyje, vėsioje vietoje ir aplinkoje, kurioje nėra drėgmės, kai aplinkos temperatūra yra nuo 0 iki 45 °C. SVARBU Ilgo nenaudojimo atveju, akumuliatorių įkrauti kas du mėnesius, taip bus pailginta jo eksploatavimo trukmė.

9. PERKĖLIMAS IR GABENIMAS

Kiekvieną kartą, kai reikia perkelti, pakelti, pervežti arba pakreipti įrenginį, reikia: – sustabdyti įrenginį (6.5 par.); – ištraukti apsauginį raktą; – įsitikinti, ar visos judančios detalės yra visiškai sustojusios; – mūvėti tvirtas darbines pirštines; – suimti įrenginį už taškų, kurie užtikrina saugų suėmimą, atsižvelgiant į jo svorį ir jo pasiskirstymą; – pasitelkti tinkamą žmonių skaičių, atsižvelgiant į įrenginio svorį ir transporto priemonės techninius duomenis arba atsižvelgiant į vietą, į kurią įrenginys turi būti pastatomas arba iš kurios jis turi būti paimamas; – įsitikinti, ar įrenginio judėjimas nesukelia nuostolių ar sužalojimų. Kai įrenginys yra vežamas transporto priemonėje arba priekaboje, reikia:

1. naudoti tinkamo atsparumo, pločio ir ilgio įlipimo

2. visiškai nuleisti pjovimo įtaisų bloką;

3. įrenginį pastatyti taip, kad jis niekam nekeltų pavojaus;

4. tvirtai pritvirtinti prie transporto priemonės lynų ar

grandinių pagalba, tokiu būdu bus išvengta apvirtimo.

10. TECHNINIS APTARNAVIMAS IR REMONTAS

Šiame vadove pateikiama visa informacija, kurios reikia įrenginio darbui ir taisyklingai pagrindinei techninei priežiūrai, kurią atlieka pats įrenginio naudotojas. Visus techninės priežiūros ir reguliavimo darbus, kurie nėra aprašyti šiame vadove, turi atlikti Platintojas arba Specializuotas techninio aptarnavimo centras. Netinkamose struktūrose arba nekvalikuotų asmenų atlikti darbai sąlygoja bet kokios formos Garantijos nutraukimą ir atleidžia Gamintoją nuo bet kokių įsipareigojimų ir atsakomybės.

• Neoriginalios atsarginės detalės ir priedai nėra patvirtinti; neoriginalių atsarginių detalių ir priedų naudojimas kelia pavojų įrenginio saugumui ir atleidžia Gamintoją nuo bet kokių įsipareigojimų ar atsakomybės.

Garantijos sąlygos yra skirtos tik naudotojams, t.y. neprofesionaliems operatoriams. Garantija apima visus medžiagos ir gamybos kokybės defektus, kuriuos per garantinį laikotarpį nustatė jūsų platintojas arba specializuotas centras. Garantijos taikymas apsiriboja sugedusios sudedamosios dalies taisymu ar pakeitimu. Patariama vieną kartą per metus įrenginį patikėti įgaliotoms techninio aptarnavimo dirbtuvėms techninės priežiūros, aptarnavimo ir saugos įtaisų patikrinimo darbų atlikimui. Garantijos taikymas priklauso nuo įrenginio taisyklingos techninės priežiūros. Garantija nepadengia nuostolių atsiradusių dėl:

• Nesusipažinimo su pateiktais dokumentais (Instrukcijų vadovais).

• Profesionalaus naudojimo.

• Neatsargumo, aplaidumo.

• Išorinių priežasčių (žaibas, smūgiai, svetimkūniai įrenginio viduje) arba avarijos.

• Netinkamo ir neleistino ar neleidžiamo gamintojo naudojimo.

• Prastos techninės priežiūros.

• Įrenginio pakeitimo.

• Neoriginalių atsarginių dalių (pritaikytų dalių) naudojimas.

• Gamintojo nepatvirtintų ir netiekiamų priedų naudojimo. Be to garantija nepadengia:

• Techninės priežiūros operacijų (aprašytų naudojimo instrukcijoje).

• Paprastas vartojimo reikmenų, tokių kaip pjaustymo įtaisai, ratai, saugos varžtai ir laidai, nusidėvėjimas.

• Įprastinio susidėvėjimo.

• Estetinio įrenginio susidėvėjimo dėl jo naudojimo.

• Pjovimo įtaisų atramų.

• Bet kokių papildomų išlaidų, susijusių su garantijos taikymo pradžia, tokių kaip įrenginio perdavimas naudotojui, jo transportavimas pas Platintoją, pakaitinės įrangos nuoma arba išlaidų, susijusių su kreipimusi į kitą įmonę dėl techninės priežiūros darbų atlikimo. Naudotoją gina nacionaliniai teisės aktai. Ši garantija jokiais būdais neapriboja naudotojo teisių, kurias numato nacionaliniai teisės aktai.LT - 10

Jeigu nesklandumai tęsiasi įvykdžius aprašytus veiksmus, susisiekti su Pardavėju.

džia variklis. Trūksta apsauginio rakto arba jis nėra įvestas. Įvesti raktą (16.A pav.). Nėra akumuliatoriaus arba jis yra įstatytas netaisyklingai. Atidaryti dureles ir įsitikinti, ar akumuliatorius yra gerai įstatytas (23 pav.) Akumuliatorius išsikrovęs. Patikrinti įkrovimo stovį ir įkrauti akumuliatorių ( 7.1.2 par.). Variklis pasileidžia ne iš karto. 2–3 sekundes laikyti nuspaudus jungiklio valdiklį (25 pav.). Šiluminio saugiklio įsijungimas dėl variklio perkaitimo. Palaukti bent 5 minutes ir iš naujo paleisti įrenginį.

2. Variklis veikia, tačiau pjo-

vimo įtaisas nesisuka. Atsilaisvinusio pjovimo įtaiso pritvirtinimas. Nedelsiant sustabdyti variklį ir ištraukti apsauginį raktą. Susisiekti su Techninio aptarnavimo centru taisyklingam pritvirtinimui ( 7.3 par.).

3. Variklis sustoja dirbant. Akumuliatorius įvestas netaisyklingai. Atidaryti dureles ir įsitikinti, ar akumuliatorius

yra gerai įstatytas (23 pav.). Akumuliatorius išsikrovęs. Patikrinti įkrovimo stovį ir įkrauti akumuliatorių ( 7.1.2 par.). Kliūtys, kurios trukdo suktis pjovimo įtaisui. Išimti apsauginį raktą, apsimauti apsaugines pirštines ir pašalinti žolę arba sankaupas, esančias apatinėje įrenginio dalyje ir (arba) išmetimo kanale. Šiluminio saugiklio įsijungimas dėl variklio perkaitimo. Išvalyti aušinimo oro įsiurbimo groteles (7.2.3 par.). Palaukti bent 5 minutes, po to vėl paleisti įrenginį.

3. Variklis sustoja dirbant. Įjungiama šiluminė apsauga, kai yra

per didelė srovės absorbcija dėl:

• Per aukštos žolės pjovimo.

• Kliūtys, kurios trukdo suktis pjovimo įtaisui.

• Per didelis žolės sankaupų kiekis važiuoklės viduje ir išmetimo kanale.

• Nustatyti didesnį pjovimo aukštį, kai žolė labai aukšta ir atlikti pjovimą antrą kartą žemesniu aukščiu

• Pašalinti kliūtis (7.2.2 par.).

• Išvalyti įrenginį (7.2.1, 7.2.2, 7.2.3 par.) Palaukti bent 5 minutes, po to vėl paleisti įrenginį.

4. Nupjauta žolė nėra

surenkama į su- rinkimo maišą. Pjovimo įtaisas užkliudė pašalinį objektą ir atsitrenkė į jį. Nedelsiant sustabdyti variklį ir ištraukti apsauginį raktą. Susisiekti su Techninio aptarnavimo centru dėl reikiamo pjovimo įtaiso pakeitimo (7.3 par.). Purvinas važiuoklės vidus. Išvalyti važiuoklės vidų, kad žolė lengviau nuslystų į surinkimo maišą (7.2.2 par.).

lės pjovimas. Pjovimo įtaisas nėra geros būklės. Susisiekti su aptarnavimo centru dėl pjovimo įtaiso galandinimo ar pakeitimo.

6. Darbo metu girdimas

triukšmas ir / ar pernelyg didelis vibravimas. Pjovimo įtaiso tvirtinimas laisvas arba pjovimo įtaisas pažeistas. Nedelsiant sustabdyti variklį ir ištraukti apsauginį raktą. Susisiekti su Techninio aptarnavimo centru taisyklingam pritvirtinimui ( 7.3 par.).LT - 11

7. Nepakankama akumulia-

toriaus veikimo trukmė. Apsunkintos naudojimo sąlygos su didesne srovės absorbcija. Optimizuoti naudojimą ( 7.1.1 par.). Operatyvinių poreikių netenkinantis akumuliatorius. Naudoti antrą akumuliatorių arba galingesnį akumuliatorių (13.1 par.).

8. Akumuliatoriaus įkro-

viklis neatlieka akumu- liatoriaus įkrovimo. Akumuliatorius į akumuliatoriaus įkroviklį įvestas netaisyklingai. Patikrinti, ar įvedimas yra taisyklingas ( 7.1.2 par.) Aplinkos sąlygos netinkamos. Įkrauti aplinkoje, kurioje yra tinkama temperatūra (žr. Akumuliatoriaus / akumuliatoriaus įkroviklio naudojimo instrukciją). Nešvarūs kontaktai. Išvalyti kontaktus. Trūksta įkroviklio įtampos. Patikrinti, ar kištukas yra įkištas ir, ar elektros lizde yra įtampa. Pažeistas akumuliatoriaus įkroviklis. Pakeisti naudojant originalią atsarginę dalį. Jei gedimas pasireiškia ir toliau, peržiūrėti akumuliatoriaus/akumuliatoriaus įkroviklio instrukcijų knygelę.

Galimi įvairaus galingumo akumuliatoriai, pritaikyti specialiems operatyviniams poreikiams (35 pav). Šiam įrenginiui patvirtintų akumuliatorių sąrašas yra pateiktas lentelėje „Techniniai duomenys“.

13.2 AKUMULIATORIAUS ĮKROVIKLIS

Tai įtaisas, naudojamas akumuliatoriaus įkrovimui (36 pav.).LV - 1

EB atitikties deklaracija (Mašinų direktyva 2006/42/CE, Priedas II, dalis A)

2. Prisiima atsakomybę, kad įrenginys: Pėsčio operatoriaus

valdoma vejapjovė/ žolės pjovimas a) Tipas / Bazinis Modelis c) Serijos numeris d) Variklis: baterija

3. Atitinka direktyvose pateiktas specifikacijas:

e) Sertifikavimo įstaiga: Netaikoma

4. Nuoroda į suderintas Normas

g) Išmatuotas garso galios lygis h) Užtikrinamas garso galios lygis

n) Autorizuotas asmuo sudaryti Techninę Dokumentaciją: o) Vieta ir Data LV (Instrukciju tulkojums no oriģinālvalodas)
