BRUKSANVISNING AL1 3420 Li ALPINA

SV Batteridriven förarledd gräsklippare BRUKSANVISNING

WARNING: läs igenom hela detta häfte innan du använder maskinen.

VIGTIGT Stop altid maskinen:

Denne gressklipperen styres av gående fører.

VIKTIG Fjern sikkerhetsnøkkelen när maskinen ikke er i bruk, eller blir stående ubevoktet.

5.2 KOMMANDOBRYTER

Stans. Motoren stanser automatisk när spaken slippes (Fig. 17.A).

6. BRUK AV MASKINEN

VIKTIG Stopp alltid maskinen.

VIKTIG Fjern sikkerhetsnøkkelen när maskinen ikke er i bruk, eller blir stående ubevoktet.

7. VEDLIKEHOLD

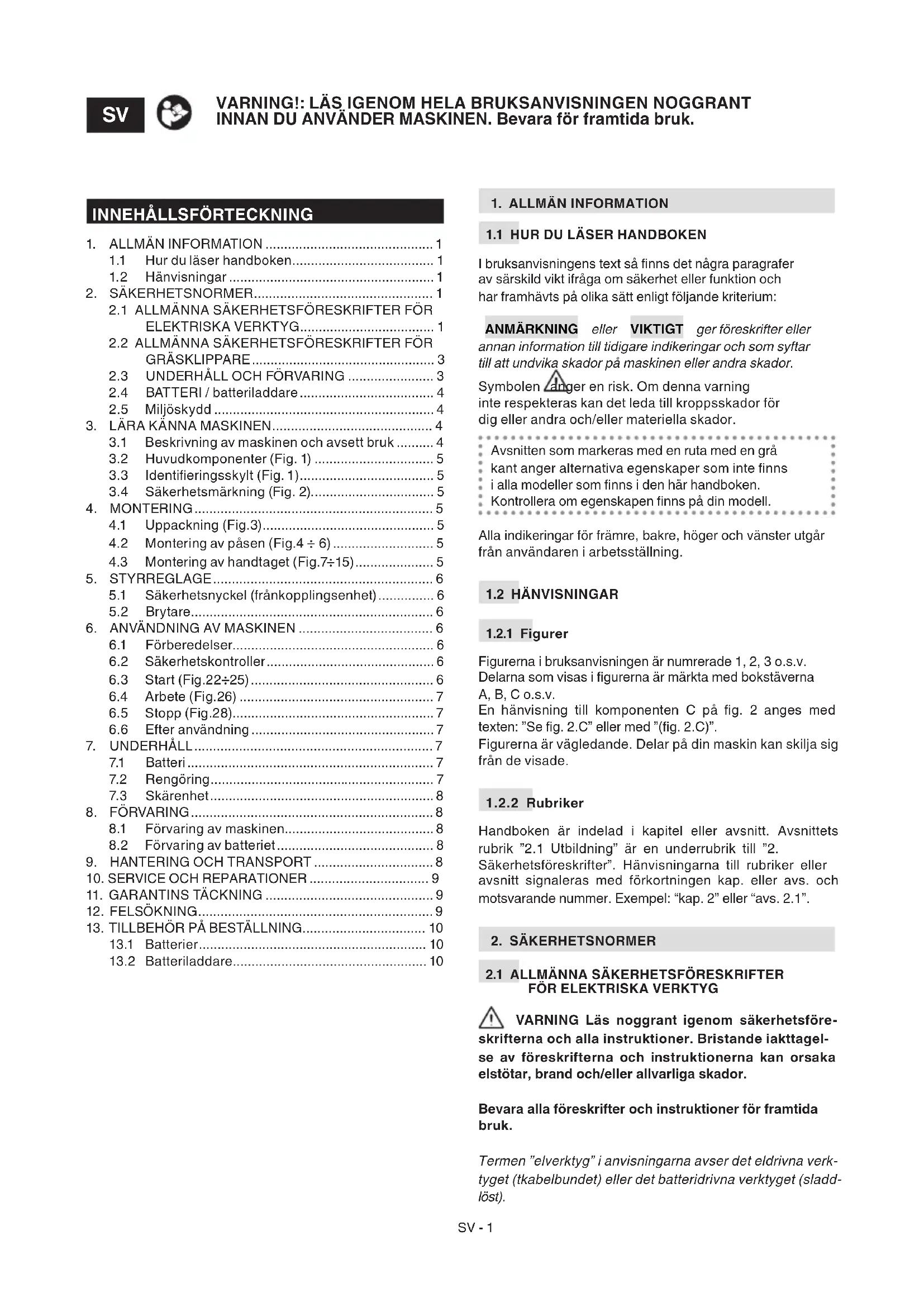

1.1 Hur du läser handboken.... 1

1.2 Hänvisningar 1

1. SÄKERHETSNORMER....1

2.1 ALLMÄNNA SÄKERHETSFÖRESKRIFTER FÖR ELEKTRISKA VERKTYG.... 1

2.2 ALLMÄNNA SÄKERHETSFÖRESKRIFTER FÖR GRÄSKLIPPARE....3

2.3 UNDERHÅLL OCH FÖRVARING 3

2.4 BATTERI / batteriladdare 4

2.5 Miljöskydd 4

1. LÄRA KÄNNA MASKINEN....4

3.1 Beskrivning av maskinen och avsett bruk ...... 4

3.2 Huvudkomponenter (Fig. 1) 5

3.3 Identifieringsskylt (Fig. 1)......5

3.4 Säkerhetsmärkning (Fig. 2)....5

1. MONTERING....5

4.1 Uppackning (Fig.3)....5

5.1 Säkerhetsnyckel (frånkopplingsenhet) 6

5.2 Brytare....6

1. ANVÄNDNING AV MASKINEN 6

6.1 Förberedelser....6

6.2 Säkerhetskontroller....6

6.6 Efter användning 7

1. UNDERHÅLL 7

7.1 Batteri 7

7.2 Rengöring....7

7.3 Skärenhet....8

1. FÖRVARING....8

8.1 Förvaring av maskinen....8

8.2 Förvaring av batteriet 8

1. HANTERING OCH TRANSPORT 8

2. SERVICE OCH REPARATIONER 9

3. GARANTINS TÄCKNING 9

4. FELSÖKNING....9

5. TILLBEHÖR PÅ BESTÄLLNING.... 10

13.1 Batterier.... 10

13.2 Batteriladdare....10

1. ALLMÄN INFORMATION

1.1 HUR DU LÄSER HANDBOKEN

I bruksanvisningens text så finns det några paragrafer av särskild vikt ifråga om säkerhet eller funktion och har framhävts på olika sätt enligt följande kriterium:

ANMÄRKNING eller VIKTIGT ger föreskrifter eller annan information till tidigare indikeringar och som syftar till att undvika skador på maskinen eller andra skador.

Symbolen anger en risk. Om denna varning inte respekteras kan det leda till kroppsskador för dig eller andra och/eller materiella skador.

Avsnitten som markeras med en ruta med en grå kant anger alternativa egenskaper som inte finns i alla modeller som finns i den här handboken. Kontrollera om egenskapen finns på din modell.

Alla indikeringar för främre, bakre, höger och vänster utgår från användaren i arbetsställning.

1.2 HÄNVISNINGAR

1.2.1 Figurer

Figurerna i bruksanvisningen är numrerade 1, 2, 3 o.s.v.

Delarna som visas i figurerna är märkta med bokstäverna A, B, C o.s.v.

En hänvisning till komponenten C på fig. 2 anges med texten: "Se fig. 2.C" eller med "(fig. 2.C)".

Figurerna är vägledande. Delar på din maskin kan skilja sig från de visade.

1.2.2 Rubriker

Handboken är indelad i kapitel eller avsnitt. Avsnittets rubrik "2.1 Utbildning" är en underrubrik till "2.

Säkerhetsföreskrifter". Hänvisningarna till rubriker eller avsnitt signaleras med förkortningen kap. eller avs. och motsvarande nummer. Exempel: "kap. 2" eller "avs. 2.1".

2. SÄKERHETSNORMER

2.1 ALLMÄNNA SÄKERHETSFÖRESKRIFTER FÖR ELEKTRISKA VERKTYG

⚠️ WARNING Läs noggrant igenom säkerhetsföreskrifterna och alla instruktioner. Bristande iakttagelse av föreskrifterna och instruktionerna kan orsaka elstötar, brand och/eller allvarliga skador.

Bevara alla föreskrifter och instruktioner för framtida bruk.

Termen "elverktyg" i anvisningarna avser det eldrivna verktyget (tkabelbundet) eller det batteridrivna verktyget (sladdlöst).

1) Säkerhet på arbetsplatsen

a) Håll arbetsområdet rent och väl upplyst. Mörka och stökiga områden kan leda till olyckor.
b) Använd inte elektrisk utrustning i miljöer där det finns risk för explosion, i närheten av flamfarlig vätska, gas eller pulver. Elverktyg genererar gnistor som kan antända damm eller ångor.
c) Håll barn och närvarande på avständ vid användning av en elektrisk utrustning. Distraktioner kan leda till förlorad kontroll.

2) Elektrisk säkerhet

a) elverktygets kontakter ska passa uttaget. Ändra aldrig kontakten på något sätt. Använd inte adaptrar med elverktyg som är jordade. Kontakter som inte har ändrats och matchande uttag minskar risken för elektriska stötar.
b) Undvik kroppskontakt med jordade ytor som rör, radiatorer, spisar och kylskåp. Det finns ökad risk för elektriska stötar om din kropp är jordad.
c) använd inte gräsklipparen i våta förhållanden eller vid regn. Detta kan öka risken för elektriska stötar.
d) Missbruka inte sladden. Använd aldrig sladden för att bära, dra eller koppla bort elverktyget. Håll sladden borta från värme, olja, vassa kanter och rörliga delar. Skadade eller trassliga sladdar ökar risken för elektriska stötar.
e) När du använder ett elverktyg utomhus ska du använda en förlängningssladd som är lämplig för utomhusbruk. Om du använder en sladd som lämpar sig för utomhusbruk minskar risken för elektriska stötar.
f) Om det är oundvikligt att använda ett elverktyg på en våt plats, använd en strömförsörjning som skyddas av en jordfelsbrytare (RCD). Användning av en RCD mins-kar risken för elektriska stötar.

3) Personlig säkerhet

a) Var uppmärksam, kontrollera det du håller på med och använd sunt förnuft när du använder den elektriska utrustningen. Använd inte elverktyget när du är trött eller påverkad av droger, alkohol eller läkemedel. Ett ögonblicks ouppmärksamhet när du använder ett elverktyg kan orsaka allvarliga personskador.
b) Använd skyddande klädsel. Bär alltid skyddsglasögon. Bruk av en skyddande utrustning såsom dammskydd, halkfria skor, skyddshjälm, eller hörselskydd, minskar risken för personskador.
c) Undvik en oavsiktlig start. Se till att apparaten är släckt innan du sätter i batteriet, greppar eller transporterar den elektriska utrustningen. Transportera den elektriska utrustningen med fingret på strömbrytaren eller montera batteriet med strömbrytaren i positionen "ON" underlättar olyckor.
d) Ta bort alla nycklar och justeringsverktyg innan du aktiverar den elektriska utrustningen. En nyckel eller ett verktyg som kommer i kontakt med en roterande del kan or-saka personskador.
e) Tappa inte balansen. Stå alltid i stadig position och i rätt balans. Detta tillåter en bättre kontroll av elverktyget i oväntade situationer.

f) Klä dig på rätt sätt. Bär ingen vid klädsel eller smycken. Håll håret, kläder och handskar borta från delar i rörelse. Vida kläder, smycken eller långt här kan fastna i delarna i rörelse.

g) Om det finns anordningar som ska anslutas till anläggningar för sugning och uppsamling av damm, se

till att de ansluts och används på lämpligt sätt. Användningen av dessa anordningar kan minska dammrelaterade risker.

h) Låt inte din förtrogenhet med maskinens användning leda till att du känner dig för säker och försummar säkerhetsprinciperna. Oaktsamhet kan orsaka allvarlig skada på en bråkdel av en sekund.

4) Användning och förvaring av den elektriska utrustningen

a) Överbelasta inte den elektriska utrustningen. Använd den elektriska utrustningen som avsetts för arbetet. Avsedd elektrisk utrustning kommer att utföra arbetet bättre och på ett säkrare sätt och på den hastighet som den tillverkats för.

b) Använd inte den elektriska utrustningen om strömbrytaren inte är i grad att starta den eller stoppa den som den ska. Elektrisk utrustning som inte kan aktiveras med strömbrytaren är en fara och ska repareras.

c) Avlägsna ackumulatorn från sitt fack innan du utför något arbete för reglering eller byte av tillbehör eller innan den elektriska utrustningen repareras. Dessa förebyggande säkerhetsåtgärder minskar risken för oavsiktlig start av elverktyget.

d) Förvara den elektriska utrustningen långt borta från barn när den inte längre används och låt inte personer som inte känner till utrustningen och som inte läst igenom dessa instruktioner använda denna. Elektrisk utrustning är farlig om den används av oerfarna personer. e) Var noggrann med underhållsarbetet för den elektriska utrustningen. Kontrollera att de rörliga delarna är linjerade och fria i sin rörelse, att inga delar är trasiga och att det inte finns något annat som kan hindra den elektriska utrustningens funktion. Om den elektriska utrustningen går sönder ska den repareras innan den används. Många olyckor orsakas av dåligt underhåll av elverktyget.

f) Håll alla vassa delar rena och ordentligt slipade. Ett lämpligt underhållsarbete av klippaggregat med bladen ordentligt slipade gör att man inte lätt fastnar och den blir lättare att kontrollera.
g) Använd elverktyget och dess tillbehör enligt de medföljande instruktionerna och med tanke på arbetsförhållandena och typen av arbete som ska utföras. Användningen av ett elverktyg för andra åtgärder än de som förutses kan orsaka farliga situationer.
h) Håll handtagen torra, rena och utan olja och fett. Hala handtag gör det inte möjligt att hantera och kontrollera verktyget på ett säkert sätt i oväntade situationer.
5) Användning och försiktighetsåtgärder för batteridrivna verktyg
a) Ladda endast med tillverkarens avsedda batteri-laddare. En laddare som avsetts för en typ av batteripaket kan skapa en brandrisk om den används för andra typer av paket.
b) Använd eldrivna verktyg endast med de specifikt fastställda batteripaketen. En användning av andra batteripaket kan skapa risk för kroppsskada och brand.
c) När batteripaketet inte används ska det hållas på avstånd från andra metallföremål som klamrar, mynt, nycklar, spikar, skruvar och andra små metallföremål som kan skapa en anslutning mellan två poler. En kortslutning av batteriets poler kan leda till brännskador eller olyckor.

d) Om batteriet är i dåligt skick kan det läcka vätska: undvik all kontakt. Skölj omedelbart med vatten vid en oavsiktlig kontakt. Om vätskan kommer i kontakt med ögonen, kontakta omedelbart en läkare. Vätskan som läckt från batteriet kan orsaka irritationer eller brännskador.

e) Använd inte ett skadat eller ändrat batteripaket eller instrument. Skadade eller ändrade batterier kan orsaka oförutsedda beteenden, vilket kan leda till brand, explosion eller risk för skada.

f) Utsätt inte batteripaketet för eld eller för höga temperaturer. Exponering för eld eller temperaturer över 130 °C kan orsaka explosion. ANMÄRKNING. Temperaturen "130 °C" kan ersättas med temperaturen "265 °F".

g) Följ alla laddningsinstruktioner och ladda inte batteriet utanför det temperaturområde som anges i instruktionerna. Felaktig laddning eller vid temperaturer utanför det angivna området kan skada batteriet och öka risken för brand.

6) Assistans

a) Låt endast fackmän reparera den elektriska utrustningen och se till att endast originala reservdelar används. Detta gör så att säkerheten av den elektriska utrustningen bibehålls.

b) Reparera aldrig skadade batterier Batterier får endast underhållas av tillverkaren eller auktoriserade serviceföretag.

2.2 ALLMÄNNA SÄKERHETSFÖRESKRIFTER FÖR GRÄSKLIPPARE

a) Använd inte gräsklipparen i dåliga väderförhållanden, särskilt när det finns risk för blixtnedslag. Detta minskar risken för att träffas av en blixt.

b) Inspektera noggrant området där gräsklipparen ska användas avseende vilda djur. Vilda djur kan skadas av gräsklipparen under drift.

c) Inspektera noggrant området där gräsklipparen ska användas och ta bort alla stenar, pinnar, trådar, ben och andra främmande föremål. Föremål som slungas ut kan orsaka personskador.

d) Inspektera alltid bladet och knivenheten visuellt med avseende på slitage eller skador innan gräsklip- paren används. Slitna eller skadade delar ökar risken för skador.

f) Kontrollera gräsuppsamlingspåsen ofta för tecken på slitage eller försämring. Slitna eller skadade gräsuppsamlingspåsar kan öka risken för personskador.

g) Håll skydden på plats. Skydden måste vara funktionsdugliga och korrekt monterade. Ett löst, skadat eller felaktigt monterat skydd kan leda till personskador.

h) Håll alla kylluftsintag fria från skräp. De igensatta luftintagen och skräp kan orsaka överhettning eller brandfara.

I) Använd alltid halkfria och skyddande skor när du använder gräsklipparen. Använd inte gräsklipparen barfota eller i öppna sandaler. Detta minskar risken för fotskador från kontakt med den rörliga kniven.

j) Bär alltid långa byxor när du använder gräsklipparen. Exponerad hud ökar sannolikheten för skador från föremå som slungas ut.

k) Använd inte gräsklipparen på vått gräs. Gå, spring aldrig. Detta minskar risken för halka och fall, vilket kan or- saka personskador.

I) Använd inte gräsklipparen i branta sluttningar. Detta minskar risken för att förlora kontrollen, halka och fall, vilket kan leda till personskador.

m) När du arbetar i sluttningar ska du alltid vara uppmärksam på hur du går, alltid arbeta tvärgående i sluttningen, aldrig uppför eller nedför, och vara extremt försiktig när du byter riktning. Detta minskar risken för att förlora kontrollen, halka och fall, vilket kan leda till personskador.

n) Var mycket försiktig när du backar upp eller drar gräsklipparen mot dig. Var alltid medveten om din omgivning. Detta minskar risken för att snubbla under drift.

q) Rör inte vid knivar och andra farliga rörliga delar medan de fortfarande rör sig. Detta minskar risken för skador från rörliga delar.

r) När du tar bort material som fastnat eller rengör gräsklipparen ska du se till att alla strömbrytare är avstängda och att batteriet är fränkopplat. Oväntad användning av gräsklipparen kan orsaka allvarliga person-skador.

2.3 UNDERHÅLL OCH FÖRVARING

Koppla ur maskinen från elnätet och och läs instruktionerna innan någon som helst rengöring eller underhåll påbörjas. Bär passande kläder och arbetshandskar i alla situationer där händerna kan utsättas för risk.

⚠ Använd aldrig maskinen med utslitna eller skadade delar. Trasiga eller slitna delar måste bytas ut och får aldrig repareras. Använd endast originalreservdelar: en användning av icke originalreservdelar och/eller felmonterade delar ställer säkerheten på spel vilket kan leda till olyckor eller kroppsskador. Tillverkaren avsäger sig all förpliktelse och ansvar i dessa fall.

VIKTIGT TAllt justeringsarbete och underhållsarbete som inte beskrivs i den här bruksanvisningen skall utföras hos din återförsäljare eller en specialiserad serviceverkstad som har tillräckligt med kännedom och nödvändiga verktyg för att utföra ett korrekt arbete genom att bibehålla maskinens ursprungliga säkerhet. Åtgärder som utförs hos olämpliga strukturer eller av personer som inte är kvalificerade, medför att alla former av tillverkarens garanti, plikter eller ansvar förfaller.

1. Efter all användning så koppla bort maskinen från elnätet och kontrollera eventuella skador.

2. Se till att muttrar och skruvar är åtdragna för att alltid ha en maskin under säkra funktionsförhållanden. Ett regelmässigt underhåll är väsentligt för säkerheten och för att upprätthålla prestationsnivån.

3. Kontrollera regelbundet att skruvarna för klippaggregatets knivar har dragits åt ordentligt.

4. Använd arbetshandskar när kniven hanteras, när den tas bort och när den monteras.

5. Se till att skärenheten är i balans när den ska slipas. Alla åtgärder gällande skärenheten (nedmontering, slipning, återmontering och/eller byte) är tunga arbeten som kräver en specifik kompetens och användning av lämpliga utrustningar. Av säkerhetsskäl krävs det därför att de alltid utförs på en serviceverkstad.

6. Under inställningar av maskinen, var mycket uppmärksam för att undvika att fingrarna fångas in

mellan klippaggregatet i rörelse och maskinens fasta delar.

1. Vidrör inte skärenheten förrän maskinen kopplats från eluttaget och skärenheten står helt still. Under åtgärderna på skärenheten, var försiktig eftersom den kan röra sig, även om maskinen inte är kopplad till nätet.
2. Kontrollera ofta tömningsskyddet på sidan eller det bakre tömningsskyddet och uppsamlingspåsen för att kontrollera dess slitage eller förstörelse. Byt ut om skadade.
3. Byt ut klisterdekalerna med instruktioner och varningsmeddelanden, om de är slitna.
4. Ställ undan maskinen på en plats där den inte är åtkomlig för barn.
5. Låt motorn kallna innan maskinen ställs inomhus.
6. För att minska brandrisken, ta bort rester av gräs, blad eller överskottsfett från maskinen och speciellt motorn. Töm alltid uppsamlingspåsen och lämna inte behållarna med klippt gräs inne i en lokal.

2.4 BATTERI / BATTERILADDARE

WARNING

De följande säkerhetsnormerna omfattar säkerhetsföreskrifter i batteriladdarens bruksanvisning.

• För att ladda batterier, använd endast batteriladdare som rekommenderas av tillverkaren. En olämplig batteriladdare kan orsaka en elektrisk stöt, överhettning eller läcka av korrosiv vätska från batteriet.
• Använd endast de specifika batterierna som förutses för ditt verktyg. En användning av andra batterier kan orsaka skador och brandrisk.
• Håll batteriet som inte används på avständ från gem, mynt, nycklar, spikar, skruvar eller andra små metalldelar som kan orsaka en kortslutning på kontakterna. En kortslutning mellan batterikontakterna kan medföra förbränning eller brand.
• Använd inte batteriladdaren på platser där det finns ångor, antändbara ämnen eller lättantändliga ytor som papper, tyg, osv. Under laddningen värms batteriladdaren och kan orsaka brand.
• Under transporten av ackumulatorer, se till att kontakterna inte kopplas mellan varandra och använd inte metallbehållare för transport.

2.5 MILJÖSKYDD

Miljöskyddet ska vara en betydande aspekt och prioritet vid användningen av maskinen, till fördel för den civila samlevnaden och miljön i vilken vi lever.

• Undvik att störa grannskapet. Använd maskinen endast under rimliga tider (inte tidigt på morgonen eller sent på kvällen när det kan störa personer).
• Under arbetet kommer en viss kvantitet olja att hamna i miljön som är nödvändig för smörjning av kedjan, använd därför endast biologiskt nedbrytbar olja. Användning av mineralolja eller motorolja orsakar skador på miljön.
• Följ noggrant lokala bestämmelser för bortskaffande av emballage, trasiga delar och andra enheter som kan medföra kraftiga miljöeffekter. Dessa avfall får inte kas-tas i soporna utan ska separeras och överlämnas till in-samlingscentraler som återvinner materialen.
• Följ noggrant lokala bestämmelser för bortskaffande av material som finns kvar.

- När maskinen tas ur drift, lämna inte maskinen i miljön, utan kontakta en insamlingscentral enligt gällande lokala förordningar.

Släng inte elektriska apparater i hushållsavfallet. Enligt det Europeiska direktivet 2012/19/EU gällande bortskaffande av elektrisk och elektronisk utrustning och dess genomförande i enlighet med nationella normer, urladdade elektriska apparater

skall samlas upp separat för att slutligen kunna återanvändas på ett eko-kompatibelt sätt. Om elektrisk utrustning slängs på soptippen eller på marken kan de giftiga ämnena nå vattennivån och på så vis komma i kontakt med näringskedjan och skada din hälsa och välmående. För mer information gällande bortskaffande av produkten, kontakta kompetent myndighet gällande hushållsavfall eller er återförsäljare.

Vid slutet av batteriernas livslängd, skaffa bort dem på ett miljövänligt sätt. Batterier innehåller material som kan vara farligt för dig och för miljön. Det ska tas bort och deponeras separat på en anläggning som kan hantera litiumjonbatterier.

En separat insamling av begagnade produkter och emballage tillåter en återvinning av materialen och en återanvändning. Återanvändningen av återvinningsmaterial förebygger en miljöförorening och minskar råvarubehovet.

Den här maskinen är en förarledd gräsklippare.

Maskinen består huvudsakligen av en motor som aktiverar en skärenheten som sitter i en käpa med hjul och ett handtag.

Användaren ska alltid stå bakom handtaget för att köra maskinen och aktivera huvudreglagen och därmed på ett säkert avständ från den roterande skärenheten.

När användaren lämnar maskinen stannar motorn och den roterande enheten upp inom några sekunder.

3.1.1 Förutsedd användning

Denna maskin är konstruerad och byggd för klippning av gräs i trädgårdar och gräsområden, utfört av en använder till fots.

I allmänhet kan den här maskinen:

1. Klippa gräs och samla upp det i en uppsamlingspåse.

3.1.2 Felaktig användning

Vilken som helst annan användning än den som anges ovan anses som farlig och orsakar kroppsskador och/eller materialskador.

Följande anses som felaktig användning (som exempel, men inte uteslutande):

• Transport av andra personer, barn eller djur på maskinen vilket kan leda till allvarliga skador vid fall eller påverka en säker körning.
• Transportera sig själv på maskinen.
• Använda maskinen för att släpa eller skjuta laster.

– Sätta på skärenheten i områden utan gräs.
– Använda maskinen för att samla in löv eller skräp.
– Använda maskinen för att klippa buskar eller annan vegetation än gräs.
- Maskinen används av flera personer.

VIKTIGT En felaktig användning av maskinen medför att garantin upphör. I detta fall avsäger sig tillverkaren allt ansvar och användaren ska stå för utgifter som beror på egendomsskador eller kroppsskador (användaren eller andra personer).

3.1.3 Typ av användare

Den här maskinen är avsedd för användning av konsumenter, det vill säga för icke yrkesmässigt bruk. Maskinen är avsedd för "fritidsbruk".

VIKTIGT Maskinen ska användas av en enda användare.

3.2 HUVUDKOMPONENTER (Fig. 1)

A. Chassi: Det är käpan som täcker den roterande skärenheten.
B. Motor: gör så att skärsystemet rör sig.
C. Skärenhet: Denna del är avsedd att klippa gräset.
D. Bakre tömningsskydd: Det är en skyddsanordning och förhindrar att skärenheten slungar iväg föremål, som eventuellt samlats upp, längt från maskinen.
E. Uppsamlingspåse: Utöver att samla upp gräset som klippts utgör den en säkerhetsfunktion genom att förhindra att eventuella föremål som samlas upp av skärenheten slungas iväg långt från maskinen.
F. Handtag: Detta är användarens plats. Längden gör att användaren alltid håller sig på ett säkert avständ från den roterande skärenheten under arbetet.
G. Brytare: startar/stänger av motorn och kopplar samtidigt in/ur skärenheten.

H. Lucka till batterifack

I. Säkerhetsnyckel (frånkopplingsenhet): Nyckeln för aktivering / inaktivering av maskinens elkrets.
J. Batteri (om det inte medföljer maskinen, se kap. 13 "tillbehör på begäran"): ger energi för att starta motorn. Dess egenskaper och användningsområden beskrivs i en specifik bruksanvisning.
K. Batteriladdare (om det inte medföljer maskinen, se kap. 13 "tillbehör på begäran"): enhet som används för att ladda batteriet.

3.3 IDENTIFIERINGSSKYLT (Fig. 1)

1. Ljudeffektsnivå.
2. EG-certifiering av överensstämmelse.
3. Tillverkningsår.
4. Typ av maskin.
5. Serienummer.
6. Tillverkarens namn och adress.
7. Artikelnummer.
8. Motors maximala funktionshastighet.
9. Vikt i kg.

10. Strömförsörjningsut spänning.

11. Elektrisk skyddsklass.

12. Nominell effekt.

VIKTIGT Använd identifieringsuppgifterna på produktens identifieringsskylt varje gång som du kontaktar en serviceverkstad.

VIKTIGT Ett exempel på en försäkran om överensstämmelse finns på de sista sidorna i handboken.

3.4 SÄKERHETSMÄRKNING (Fig. 2).

Olika symboler visas på maskinen.

Symbolernas betydelse:

Varning. Läs instruktionerna innan maskinens används.

Fara! Risk för utslungande föremål. Håll personer utanför arbetsområdet under användningen.

Var försiktigt med den vassa skärenheten. För aldrig in händer eller fötter i utrymmet där skärenheten sitter. Skärenheten fortsätter att rotera även efter att motorn stängts av. Ta bort batteriet innan du utför några kontroller, rengöringar eller underhåll/inställningar på maskinen.

Bara för elektriska gräsklippare med matning från elnät.

Bara för elektriska gräsklippare med matning från elnät.

VIKTIGT Förstörda eller oläsliga etiketter måste bytas. Beställ nya etiketter hos din auktoriserade serviceverkstad.

4. MONTERING

⚠️ Säkerhetsföreskrifter som ska följas beskrivs i kap. 2. Respektera noggrant de här anvisningarna för att inte riskera allvarliga risker eller faror.

Av lagrings- och transportskäl har inte vissa apparatkomponenter fabriksmonterats. Avlägsna emballaget och montera komponenterna enligt de följande instruktionerna.

⚠ Uppackningen och slutförandet av monteringen ska utföras på en plan och stabil yta, med utrymme som är tillräckligt för att flytta maskinen och emballagen med hjälp av lämpliga utrustningar. Använd inte maskinen innan du avslutat anvisningarna i avsnittet "MONTE-RING".

Innan monteringen, kontrollera att säkerhetsnyckeln inte sitter i sitt uttag.

4.1 UPPACKNING (Fig.3)

4.2 MONTERING AV PÅSEN (Fig.4 ÷ 6)

4.3 MONTERING AV HANDTAGET (Fig.7÷15)

5. STYRREGLAGE

5.1 SÄKERHETSNYCKEL (FRÄNKOPPLINGSENHET)

Nyckeln (Fig.16.A), som sitter inuti batterifacket, aktiverar och avaktiverar maskinens elkrets.

Ta bort nyckeln och inaktivera elkretsen helt och hållet för att förhindra en okontrollerad användning av maskinen.

VIKTIGT Ta bort säkerhetsnyckeln varje gång som du lämnar maskinen eller inte använder den.

5.2 BRYTARE

Brytarreglaget (Fig.17.A, Fig.17.A.1) startar/stoppar motorn och samtidigt kopplar in/ut skärsystemet.

Lägena som anges motsvarar:

Start. För att starta, tryck på säkerhetsknappen (fig. 17.A.1), dra i spaken (fig. 17.A).

Inkoppling av skärenheten. Samtidigt som motorn startar kopplas skärenheten in.

Stopp. Motorn stannar automatiskt när spaken släpps (Fig.17.A).

6. ANVÄNDNING AV MASKINEN

⚠️ Säkerhetsföreskrifter som ska följas beskrivs i kap. 2. Respektera noggrant de här anvisningarna för att inte riskera allvarliga risker eller faror.

6.1 FÖRBEREDELSER

Försäkra dig om att säkerhetsnyckeln inte sitter i dess säte.

ställ maskinen horisontellt och stabilt på marken;

Utför arbetet med stillastående skärenhet.

6.1.1 Kontrollera och ladda batteriet (Fig.18)

6.1.2 Förberedelse inför klippning och uppsamling av gräs i uppsamlingspåsen (Fig.19)

6.1.3 Justering av klipphöjd (Fig.20÷21)

6.1.4 Justering av höjd/lutning på handtaget (Fig.15)

6.2 SÄKERHETSKONTROLLER

Utför alltid säkerhetskontroller innan användning.

6.2.1 Kontroll av den allmänna säkerheten

Föremål Resultat
Handtag Rena, torra.
Handtag Korrekt fastsatt	till maskinen.
Skärenhet Ren, ej skadad eller sliten, hel, väl vässad.
Bakre tömningsskydd, uppsamlingspåse	Hela. Inga skador.Monterade riktigt.Byt ut om skadade.
Brytare	Spaken ska ha en fri rörelse utan att vara trög och när man släpper dem så ska den automatiskt och snabbt gå tillbaka till neutral position.
Batteri	Ingen skada på höljet, inga läckage.
Skruvar/muttrar på maskinen och på skärenheten	Väl åtdragna (inte lösa).Ej skadade eller slitna.
Genomströmning av kylluft Inte tilltäpptta
Maskin	Inget tecken på skada eller slitage.Ingen onormal vibration.Inget onormalt ljud.

Åtgärd	Resultat
1. Starta maskinen (avs. 6.3).2. Släpp strömbrytar-reglaget (Fig. 26).	1. Skärenheten ska sät-tas i rörelse.2. Säkerhetsspaken ska ha en fri rörelse utan att vara trög och när man släpper dem så ska den automa-tiskt och snabbt gå tillbaka till neutral position, som stoppa skärsystemet.

Om vilket som helst resultat skiljer sig från de som anges i tabeller kan maskinen inte användas! Kontakta en serviceverkstad för att kontrollera fallet och för en eventuell reparation.

6.3 START (Fig.22÷25)

ANMÄRKNING Starta maskinen på plan yta utan hinder och högt gräs.

Samtidigt som motorn startar kopplas skärenheten in.

6.4 ARBETE (Fig.26)

VIKTIGT Om motorn stannar upp på grund av överhettning under arbetet, måste du vänta i ungefär 5 minuter innan den kan startas om.

6.4.1 Klippa gräset (Fig.27)

ANMÄRKNING Justera matningshastigheten och klipphöjden efter gräsförhållandena (gräsets höjd, densitet och fuktighet) och till mängden gräs som har tagits bort.

6.4.2 Tömning av uppsamligspåsen (Fig.28÷,29)

6.5 STOPP (Fig.28)

Skärststemet fortsätter att rotera under några sekunder efter att den kopplats ur eller efter att motorn stängts av.

VIKTIGT Stoppa alltid maskinen.

• Vid förflyttning mellan arbetsplatser.
• När du kör på mark utan gräs.
• Varje gång som de måste undvika ett hinder.
• Innan klipphöjden ställs in.
• Varje gång man avlägsnar eller sätter in uppsamlingspåsen.

6.6 EFTER ANVÄNDNING

1. Öppna luckan och ta bort säkerhetsnyckeln.
2. Avlägsna batteriet från facket och ladda det (avs. 7.2.3).
3. Låt motorn kallna innan maskinen ställs inomhus.
4. Utför rengöring (avs. 7.3).
5. Kontrollera att det inte finns lösa eller skadade delar. Byt skadade komponenter om det behövs och dra eventuellt åt lösa skruvar och bultar eller kontakta en auktoriserad serviceverkstad.
6. Kontroll av eventuella skador som finns på maskinen. Kontakta en auktoriserad serviceverkstad vid behov.

VIKTIGT Ta bort säkerhetsnyckeln varje gång som du lämnar maskinen eller inte använder den.

7. UNDERHÅLL

Säkerhetsföreskrifter som ska följas beskrivs i kap. 2. Respektera noggrant de här anvisningarna för att inte riskera allvarliga risker eller faror.

Innan du utför någon som helst kontroll, rengöring eller underhåll/reglering av apparaten:

• Stanna maskinen.
- Ta ut säkerhetsnyckeln (lämna aldrig nyckeln insatt eller inom räckhåll för barn eller olämpliga personer).
- Avlägsna batteriet.
- Se till att alla delar i rörelse har stannat upp helt.
- Låt motorn kallna innan maskinen ställs inomhus.
- Använd lämpliga kläder och arbetshandskar i alla risksituationer för händerna.
- Läs igenom instruktionerna.

7.1 BATTERI

7.1.1 Batteriliv

Batterilivet (och därmed gräsområdet som kan klippas innan laddningen) beror huvudsakligen på:

a. Miljöfaktorer som skapar ett högre energibehov:
- Klippning av tjockt, högt, fuktigt gräs.
b. Maskinens klippbredd: ju större bredd desto högre energibehov.

c. Användarens beteende, som ska undvika:

• Att ofta slå på och stänga av maskinen under arbetet.
• En för låg klipphöjd i förhållande till gräsets tillstånd.
• En för hög körhastighet för mängden gräs som ska klippas.

ANMÄRKNING Under arbetet skyddas batteriet mot en total urladdning genom en skyddsanordning som släcker maskinen och blockerar funktionen.

För att förbättra batterilivet rekommenderas det att:

• Klippa gräset när gräsmattan är torr.
• Klippa gräset ofta så att det inte blir för högt.
• Ställ in en högre klipphöjd när gräset är mycket högt och utför sedan en klippning till med lägre höjd.

Om du vill använda maskinen för arbeten som varar längre än den tid som standardbatteriet kan garantera är det möjligt att:

• Köpa ett andra standardbatteri för att omedelbart ersätta ett urladdat batteri, utan att arbetet behövs avbrytas.
• Köpa ett batteri med högre batteriliv i förhållande till standardbatteriet (avs. 13.2).

7.1.2 Ta bort och ladda batteriet (Fig.30÷32)

ANMÄRKNING Batteriet har ett skydd som förhindrar laddning om omgivningstemperaturen inte är mellan 0 och +40 °C.

ANMÄRKNING Batteriet kan laddas när som helst, även delvis, utan risken att det skadas.

7.2 RENGÖRING

Efter varje användning, gör rent enligt de följande instruktionerna.

• Använd inte vattenstrålar och undvik att blöta ner motorn och de elektriska komponenterna.
• Använd inte frätande vätska för att rengöra chassit.
• För att minska brandrisken, ta bort rester av gräs, blad eller överskottsfett från maskinen och speciellt motorn.

VIKTIGT Luta maskinen åt sidan och se till att maskinen är stabil innan du utför något ingripande.

Ta bort gräsresterna och lera som samlats inuti chassit för att undvika att de kan försvära nästa start då de torkat.

För att undvika överhettning och skada på motorn eller batteriet, se till att kylsystemets luftintag är rent och fritt från skräp.

Gör följande:

1. Luta maskinen åt sidan och försäkra dig om att den står stabilt.

2. Blås med tryckluft genom kylluftens insugsgaller (fig 34).

1. Töm uppsamlingspåsen.

2. Skaka den för att avlägsna gräs- och jordrester.

3. Tvätta den, skölj den och lägg undan den så att den torkar snabbt.

7.3 SKÄRENHET

En dåligt slipad skärenhet sliter upp gräset och gör att det gulnar.

Vidrör inte skärenheten förrän nyckeln avlägsnats och skärenheten står helt still. Se till att skärsystemet kan röra sig, även om nyckeln har tagits bort.

Alla åtgärder gällande skärenheterna (nedmontering, slipning, justering, reparation, återmontering och/eller byte) är tunga arbeten som kräver en specifik kompetens och användning av lämpliga utrustningar. Av säkerhetsskäl krävs det därför att de alltid utförs på en serviceverkstad.

Byt alltid de skadade, deformerade eller slitna skärenheter tillsammans med skruvarna, för att bibehålla balansen.

VIKTIGT Använd alltid originella skärenheter med koden som anges i tabellen "Tekniska specifikationer".

Med tanke på produktens utveckling, kan den ovannämnda skärenheter i tabellen "Tekniska specifikationer" kan ersättas med andra, med liknande egenskaper ifråga om utbytbarhet och funktionssäkerhet.

8. FÖRVARING

8.1 FÖRVARING AV MASKINEN

⚠ Lägg tillbaka maskinen i horisontellt läge endast och väl lutad mot marken. Ställ inte tillbaka maskinen i vertikalt läge.

När maskinen ska ställas undan:

1. Låt motorn svalna

2. Ta bort säkerhetsnyckeln.

3. Avlägsna batteriet från facket och ladda det (avs. 7.2.2).

4. Gör rent (avs. 7.3).

5. Ställ undan maskinen:

- i en torr miljö

- skyddad mot väder och vind

- Möjligen täckt med en presennin;

- på en plats utom räckhåll för barn

- Se till att nycklar eller verktyg som använts för underhållsarbetet har tagits bort..

8.2 FÖRVARING AV BATTERIET

Om batteriet inte laddas under en lång tid är det nödvändigt att alltid hålla det i skuggan, på ett svalt ställe och i fuktfria miljöer med en omgivningstemperatur mellan 0\~45° C.

VIKTIGT Vid ett längre stillastående ska batteriet laddas varannan månad för att förlänga livslängden.

9. HANTERING OCH TRANSPORT

Varje gång som maskinen behövs förflyttas, lyftas, transporteras eller lutas ska du:

– stanna maskinen (avs. 6.5);

- ta bort säkerhetsnyckeln;

– se till att alla delar i rörelse har stannat upp helt;

- bära kraftiga arbetshandskar;

- ta tag i maskinenens kanter som ger ett säkert grepp med tanke på vikten och dess fördelning;

- få hjälp av andra personer med tanke på maskinens vikt och transportmedlets egenskaper eller platsen på vilken gräsklipparen ska placeras eller hämtas;

– se till att maskinens rörelse inte leder till skador eller sår.

När maskinen transporteras med ett fordon eller släp ska du:

1. använda ramper med lämplig bärförmåga, bredd och längd,

2. sänk skärenhetsgruppen,

3. placera den så att den inte kan skada någon;

4. läs fast den ordentligt till transportmedlet med hjälp av vajrar eller kedjor för att undvika att den kan välta.

10. SERVICE OCH REPARATIONER

Den här handboken ger alla anvisningar som behövs för att använda maskinen och för ett korrekt löpande underhåll som kan utföras av användaren. Alla justeringsingrepp och underhåll som inte beskrivs i denna handbok måste utföras av din Återförsäljare eller en specialiserat serviceverkstad. Ingrepp som utförs av olämpliga strukturer eller av ej kvalificerade personer medför att all slags garanti, tillverkarens förpliktelse eller ansvar upphör att gälla.

- Icke-originalreservdelar och tillbehör godkänns inte. Tillverkaren har inte någon som helst ansvar eller förpliktelse vid en användning av icke-originalreservdelar och tillbehör vilket påverkar maskinens säkerhet.

- Originalreservdelar tillhandahålls av auktoriserade serviceverkstäder och återförsäljare.

11. GARANTINS TÄCKNING

Garantivillkoren är endast för konsumenter, dvs inte professionella operatörer.

Garantin täcker alla brister i material och utförande, som fastställts under garantiperioden av din återförsäljare eller ett specialistcenter.

Garantins omfattning är begränsad till reparation eller ersättning av komponenten som anses vara felaktig.

Det rekommenderas att överlämna maskinen en gång om året till en auktoriserad serviceverkstad för underhåll, assistans och kontroll av säkerhetsanordningarna.

Garantins omfattning gäller om ett regelbundet underhåll har utförts på maskinen.

Garantin täcker inte skador som beror på följande:

• Försummelse av att läsa bifogad bruksanvisning (instruktionsbok).
  • Professionell användning.
• Slarv, försummelse.
• Extern orsak (blixtnedslag, stötar, närvaro av främmande kroppar inuti maskinen) eller olycka.
• Felaktig eller otillåten användning eller montering av tillverkaren.

• Dåligt underhåll.

• Ändring av maskinen.

• Användning av icke-originalreservdelar (anpassningsbara delar).
• Användning av tillbehör som inte levereras av eller inte är godkända av tillverkaren.

Garantin täcker inte heller:

• Åtgärderna för löpande/särskilt underhåll (beskrivs i instruktionsboken).
• Normalt slitage på förbrukningsmaterial som skärenheter, hjul, säkerhetsbultar och kablage.
• Normalt slitage.
• Estetisk försämring av maskinen på grund av användningen.
• Skärenheternas hållare.
• Eventuella extra kostnader i samband med aktivering av garantin, som till exempel tillhandahållandet hos användaren, transport av maskinen till återförsäljaren, uthyrning av utrustning för utbyte eller anlitandet av ett externt företag för alla underhållsarbeten.

Användaren skyddas av nationell lagstiftning. Användarens rättigheter enligt nationell lagstiftning begränsas inte på något sätt av denna garanti.

12. FELSÖKNING

Om felen kvarstår efter åtgård enligt beskrivningarna, kontakta din återförsäljare.
FEL MÖJLIG ORSAK ÅTGÄRD
1. Motorn startar inte när brytaren aktiveras.	Säkerhetsnyckel saknas eller sitter inte i riktigt.	Sätt in nyckeln (Fig. 16.A).
	Batteriet saknas eller sitter fel. Öppna luckan och se till att batteriet sitter riktigt i facet (Fig. 23)
	Urladdat batteri. Kontrollera laddningen och ladda batteriet (avs. 7.1.2).
	Motorn startar inte direkt. Håll brytaren intrzyckt i 2-3 sekunder (Fig. 25).
	Värmeskyddet har utlösts p.g.a. överhettning av motorn.	Vänta minst 5 minuter och starta sedan om maskinen.
2. Motorn är igång med skärsystemet roterar inte	Fäst skärenheten som sitter löst. Stanna motorn omedelbart och ta bort säkerhetsnyckeln. Kontakta ett servicecenter för kontroll, byten eller reparationer (avs. 7.3).
3. Motorn stannar under arbete.	Batteriet sitter fel. Öppna luckan och se till att batteriet sitter riktigt i facet (Fig. 23).
	Urladdat batteri. Kontrollera laddningen och ladda batteriet (avs. 7.1.2).
	Tilltäppningar som förhindrar rotationen på skärenheten.	Ta ut säkerhetsnyckeln, ta på dig arbetshandskar och ta bort gräs och skräp som finns i maskinens nedre del och/eller i tömningskanalen.
	Värmeskyddet har utlösts p.g.a. överhettning av motorn.	Rengör kylluftens insugsgaller (avs. 7.2.3). Vänta minst 5 minuter och starta sedan om maskinen.
3. Motorn stannar under arbete.	Värmeskyddet har för en för hög strömförbrukning som beror på:• Avlägsna för högt gräs.• Tilltäppningar som förhindrar rotationen på skärenheten.• Alltför mycket ansamlade gräsrester inuti chassit och i tömningskanalen.	• Ställ in en högre klipphöjd när gräset är mycket högt och utför sedan en klippning till med lägre höjd• Ta bort tilltäppningar (avs. 7.2.2).• Rengör maskinen (avs. 7.2.1, 7.2.2, 7.2.3)Vänta minst 5 minuter och starta sedan om maskinen.
4. Det klippta gräset samlas inte längre upp i uppsamlingspåsen.	Skärenheten har träffat ett främmande föremål och fått en stöt.	Stanna motorn omedelbart och ta bort säkerhetsnyckeln.Kontrollera på skada och kontakta ett servicecenter för att eventuellt byta ut skärenheten (avs. 7.3).
	Chassiet är smutsigt på insidan. Rengör chassiet på insidan för att underlätta gräsets väg mot uppsamlingspåsen (avs. 7.2.2).
5. Gräset är svårt att klippa.	Skärenheten är inte i gott skick.	Kontakta ett servicecenter för att slipa eller byta skärenheten.
6. Överdrivna buller och/eller vibrationer ska-pas under arbetet.	Fäst skärenheten som sitter löst eller så kan skärenheten vara skadad.	Stanna motorn omedelbart och ta bort säkerhetsnyckeln.Kontakta ett servicecenter för kontroll, byten eller reparationer (avs. 7.3).
7. Lågt batteriliv. Tunga arbetsvillkor med högre strömförbrukning.		Underlätta användningen (avs. 7.1.1).
		Batteriet räcker inte för arbetet som ska utföras.
8. Batteriladdaren laddar inte batteriet.	Batteriet är inte rätt anslutet i batteriladdaren.	Kontrollera att det sitter riktigt (avs. 7.1.2)
	Olämpliga miljövillkor. Ladda i en omgivning med lämplig temperatur (se instruktionsboken för batteriet/batteriladdaren).
	Kontakterna är smutsiga. Gör rent kontakterna.
	Batteriladdaren är inte spänningssatt. Kontrollera att kontakten sitter i och att strömuttaget är spänningssatt.
	Skadad batteriladdare. Byt mot en original reservdel.
		Om problemet fortsätter, se handboken till batteriet/batteriladdaren.

Det finns batterier med olika kapaciteter för att anpassas till specifika arbetskrav (Fig. 35). Listan över batterier för den här maskinen finns i tabellen i tabellen "Tekniska specifikationer".

13.2 BATTERILADDARE

Enheten som används för att ladda batteriet (Fig.36).

iÇİNDEKİLER

1. GENEL BİLGİLER.... 1

SV • Innehållet och bilderna i denna användarhandbok har framställts för ST. S.p.A. och skyddas av upphovsrätt – all form av reproduktion eller ändring, även partiell, som inte auktoriserats är förbjuden.
