HASZNÁLATI ÚTMUTATÓ AL1 3420 Li ALPINA
[4] Napájacie napätie MAX
[5] Napájacie napätie NOMINAL
[6] Hmotnost stroja
[7] Šírka kosenia
[8] Kód kosiaceho zariadenia
[16] Akumulátor, mod.
[17] Nabijačka akumulátora, mod.
1.1 Hogyan kell a használati utasítást értelmezni .... 1
1.2 Hivatkozások.... 1
- BIZTONSÁGI ELOÍRÁSOK....1
2.1 ÁLTALÁNOS BIZTONSÁGI FIGYELMEZTETÉSEK AZ ELEKTROMOS SZERSZÁMOKHOZ....1
2.2 ÁLTALÁNOS BIZTONSÁGI FIGYELMEZTETÉSEK FÜNYÍRÓGÉPEKHEZ .. 3
2.3 KARBANTARTÁS ÉS TÁROLÁS 3
2.4 AKKUMULÁTOR / akkumulátortöltő.... 4
2.5 Környezetvédelem 4
- ISMERKEDJEN MEG A GÉPPEL!......5
3.1 A gép leírása és rendeltetésszerű használata ... 5
3.2 Fő alkatrészek (1. ábra)....5
3.3 Azonosító címke (1. ábra)....5
3.4 Biztonsági jelzések (2. ábra)....6
- ÖSSZESZERELÉS 6
4.1 Kicsomagolás (3. ábra)....6
4.2 A zsák felszerelése(4 ÷ 6. ábra) ...... 6
4.3 A tolókar felszerelése(7÷15. ábra)....6
- VEZÉRLÉSEK 6
5.1 Biztonsági kulcs (kikapcsoló eszköz) ...... 6
5.2 Kapcsoló 6
- A GÉP HASZNÁLATA....6
6.1 Előkészítő műveletek 6
6.2 Biztonsági ellenőrzések....6
6.3 Inditás(22÷25. ábra)....7
6.4 Munka (26. ábra) 7
6.5 Leállítás (28. ábra) 7
6.6 A használat után....7
- KARBANTARTÁS 7
7.1 Akkumulátor 8
7.2 Tisztítás 8
7.3 Vágóegység 8
- TÁROLÁS 9
8.1 A gép tárolása 9
8.2 Az akkumulátor tárolása 9
-
MOZGATÁS ÉS SZÁLLÍTÁS.... 9
-
SZERVIZSZOLGÁLAT ÉS JAVÍTÁS......9
- A JÓTÁLLÁS ÉRVÉNYESSÉGE 9
- A PROBLÉMÁK AZONOSÍTÁSA 10
- RENDELHETŐ KIEGÉSZÍTŐK ..... 11
13.1 Akkumulátorok 11
13.2 Akkumulátor-töltő....11

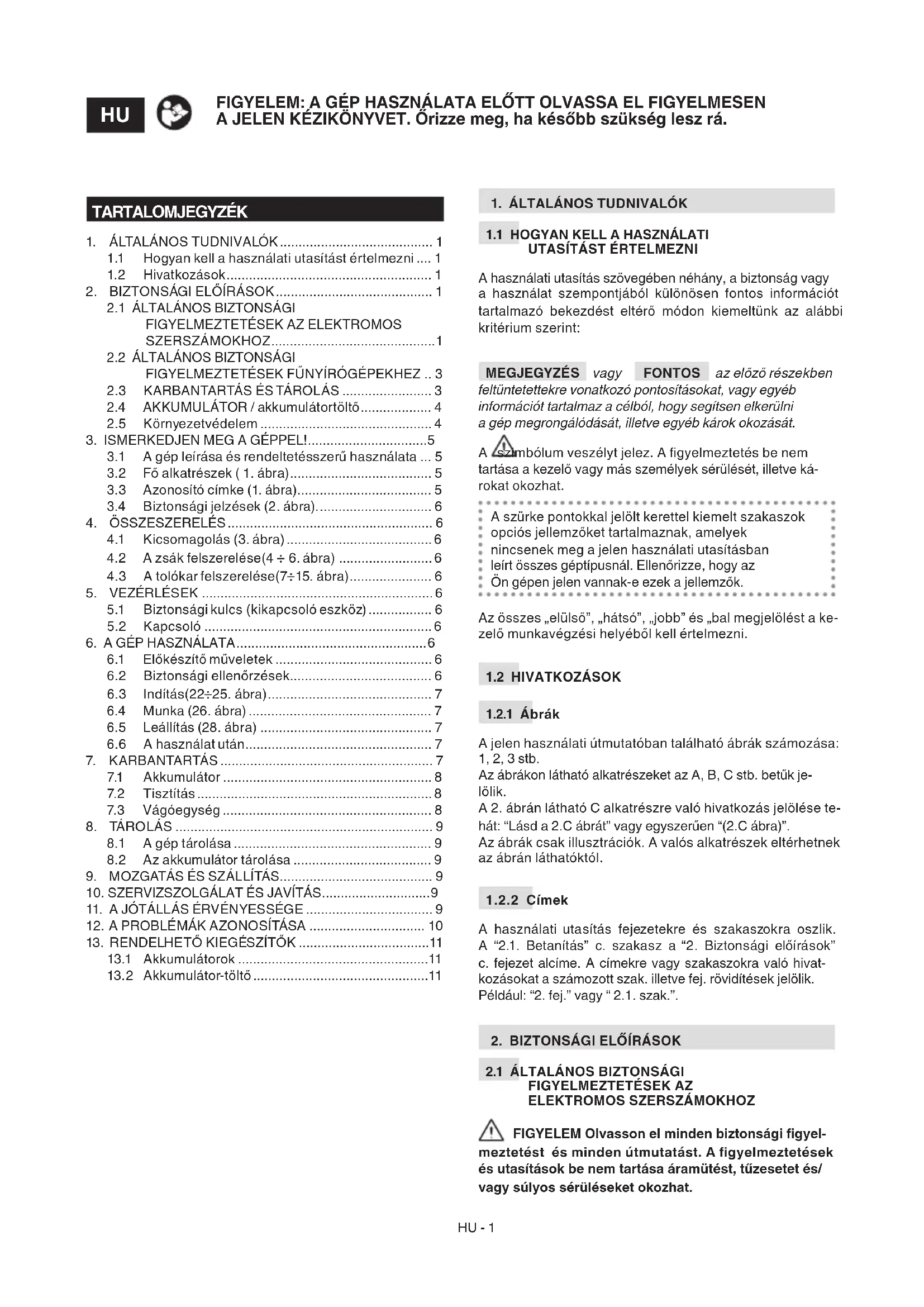

1. ÁLTALÁNOS TUDNIVALÓK
1.1 HOGYAN KELL A HASZNÁLATI UTASÍTÁST ÉRTELMEZNI
A használati utasítás szövegében néhány, a biztonság vagy a használat szempontjából különösen fontos információt tartalmazó bekezdést eltérő módon kiemeltünk az alábbi kritérium szerint:
MEGJEGYZÉS vagy FONTOS az előző részekben feltüntetettekre vonatkozó pontosításokat, vagy egyéb információt tartalmaz a célból, hogy segítsen elkerülni a gép megrongálódását, illetve egyéb károk okozását.
A szimbólum veszélyt jelez. A figyelmeztetés be nem tartása a kezelő vagy más személyek sérülését, illetve ká- rokat okozhat.
A szürke pontokkal jelölt kerettel kiemelt szakaszok opciós jellemzőket tartalmaznak, amelyek nincsenek meg a jelen használati utasításban leírt összes géptípusnál. Ellenőrizze, hogy az Ön gépen jelen vannak-e ezek a jellemzők.
Az összes „elülső”, „hátsó”, „jobb” és „bal megjelölést a kezelő munkavégzési helyéből kell értelmezni.
1.2 HIVATKOZÁSOK
1.2.1 Ábrák
A jelen használati útmutatóban található ábrák számozása: 1, 2, 3 stb.
Az ábrákon látható alkatrészeket az A, B, C stb. betük jelölik.
A 2. ábrán látható C alkatrészer való hivatkozás jelölése te-hát: "Lásd a 2.C ábrát" vagy egyszerűen "(2.C ábra)".
Az ábrák csak illusztrációk. A valós alkatrészek eltérhetnek az ábrán láthatóktól.
1.2.2 Címek
A használati utasítás fejezetekre és szakaszokra oszlik. A "2.1. Betanítás" c. szakasz a "2. Biztonsági előírások" c. fejezet alcíme. A címekre vagy szakaszokra való hivatkozásokat a számozott szak. illetve fej. rövidítések jelölik.
Például: "2. fej." vagy "2.1. szak.".
2. BIZTONSÁGI ELŐÍRÁSOK
2.1 ÁLTALÁNOS BIZTONSÁGI FIGYELMEZTETÉSEK AZ ELEKTROMOS SZERSZÁMOKHOZ
FIGYELEM Olvasson el minden biztonsági figyel- meztetést és minden útmutatást. A figyelmeztetések és utasítások be nem tartása áramütést, tűzesetet és/ vagy súlyos sérüléseket okozhat.
Örizzen meg minden figyelmeztetést és útmutatást, hogy a későbbiekben is át tudja öket tekinteni.
A figyelmeztetésekben szereplő „elektromos szerszám” kifejezés az Ön elektromos hálózati tápellátással (vezetékel) vagy akkumulátorral (vezeték nélkül) működő készülékére vonatkozik.
1) A munkavégzés területének biztonsága
a) Tartsa tisztán és világítsa meg jól a munkavégzés területét. A sötét és rendetlen területeken nagyobb a bal-esetveszély.
b) Kerülje az elektromos szerszám használatát robbanásveszélynek kitett helyeken, gyúlékony folyadékok, gáz vagy por jelenléte esetén. Az elektromos szerszá-mok szikrákat képeznek, melyek lángra lobbanthatják a port vagy a gözőket.
c) Az elektromos szerszám használata alatt tartsa távol a gyermekeket és a kívülállókat. A figyelmetlenség a szerszám feletti uralmának elvesztéséhez vezethet.
2) Elektromos biztonság
a) Az elektromos szerszám villásdugói legyenek a dugaljnak megfelelőek. Ne végezzen semmilyen módosítást a villásdugón. Ne használjon villásdugó adaptereket földeléssel rendelkező elektromos szerszámokhoz. A nem módosított villásdugók és a megfelelő aljzatok használata csökkenti az áramütés kockázatát.
b) Kerülje a testnek a földelt felületekkel történő érintkezését, mint például csövek, radiátorok, túzhelyek és hűtők. Ha a teste földelve van, ez növeli az áramütés kockázatát.
c) Ne használja a fúnyírót nedves vagy esős időben. Ez növelheti az áramütés kockázatát.
d) Ne használja a vezetéket nem megfelelő módon. Soha ne használja a vezetéket az elektromos szerszám szállítására, vontatására vagy a szerszám csatlakozásának bontásához. Tartsa a vezetéket hőforrásoktól, olajtól, éles szélektől illetve mozgó részektőltávol. A sérült vagy összegubancolódott vezeték növeli az elektromos áramütés kockázatát.
e) Amikor a szabadban használja az elektromos szerszámot, alkalmazzon a kültéri használatnak megfelelő hosszabbítót. A kültéri használatnak megfelelő kábel alkalmazása csökkenti az áramütés kockázatát.
f) Ha nem kerülhető el az elektromos szerszám használata nedves környezetben, alkalmazzon differenciál-megszakítóval (RCD-Residual Current Device) védett tápellátást. Az RCD használata csökkenti az áramütés kockázatát.
3) Személyes biztonság
a) Legyen figyelmes, ellenőrizze amit csinál, és használja a józan észt, amikor elektromos szerszámmal dolgozik. Ne használja a szerszámot ha fáradt, vagy ha kábítószer, alkohol illetve gyógyszerek hatása alatt áll. Egy pillanatnyi figyelmetlenség az elektromos szerszám használata alatt súlyos személyi sérülésekhez vezethet.
b) Használjon védőöltözetet. Hordjon mindig védő-szemüveget. Megfelelő védőfelszerelés használata, mint például porvédő maszk, csúszásgátló cipő, védősisak vagy fülvédő, csökkenti a személyi sérülések veszélyét.
c) Kerülje a véletlenszerű elindítást. Győződjön meg arról, hogy a készülék ki legyen kapcsolva, mielőtt behelyezné az akkumulátort, illetve mielőtt az elektromos szerszámot felvenné, vagy szállítaná. Egy elektromos szerszámot úgy szállítani, hogy az ujja a kapcsolón
van, vagy az akkumulátort behelyezni úgy, hogy a kapcsoló az „ON” álláson van, a balesetveszély kockázatát növeli.
d) Minden kulcsot vagy szabályozó szerszámot távolítson el, mielőtt az elektromos szerszámot elindítaná. Egy kulcs vagy szerszám, mely egy forgó résszel érintkezik, személyi sérüléseket okozhat.
e) Ne veszítse el egyensúlyát. Gondoskodjon mindig megfelelő támaszról és őrizze meg egyensúlyát. Ez lehetővé teszi az elektromos szerszám jobb ellenőrzését váratlan helyzetekben is.
f) Öltözzön megfelelően. Ne hordjon bő ruhát, vagy ékszereket. Tartsa a haját, a ruháját és a kesztyűjét a mozgó részektől távol. Lógó ruhák, ékszerek, vagy a hoszszú haj beakadhat a mozgó részekbe.
g) Amennyiben porelszívó és -gyűjtő berendezések-hez csatlakoztatható szerkezetek vannak a gépen, ellenőrizze, hogy megfelelő-e a csatlakoztatásuk és a használatuk. Ezeknek a szerkezeteknek a használata csökkentheti a porral kapcsolatos kockázatokat.
h) Ügyeljen arra, hogy a gép gyakori használatával szerzett tapasztalat nehogy könnyelművé tegye Önt és emiatt figyelmen kívül hagyja a biztonsági előírásokat. Egy gondatlan mozdulat súlyos sérülést okozhat a másodperc töredéke alatt!
4) Az elektromos szerszám használata és védelme a) Ne terhelje túl az elektromos szerszámot. A végezendő munkának megfelelő elektromos szerszámot használjon. A megfelelő elektromos szerszámmal a munka jobban és biztonságosabban végezhető a számára előirányzott sebességen.
b) Ne használja az elektromos szerszámot, ha a kapcsolóval nem tudja azt szabályosan elindítani, vagy leállítani. Olyan elektromos szerszám, mely nem vezérelhető a kapcsolóján keresztül, veszélyes és minden képpen meg kell javítani.
c) Vegye ki az akkumulátort a helyéből, mielőtt az elektromos szerszámon szabályozást végezne, azon tartozékokat cserélne, vagy mielőtt eltenné. Ezek a biztonsági óvintézkedések csökkentik az elektromos szerszám véletlenszerű elindulásának veszélyét.
d) Amikor az elektromos szerszámokat nem használja, a gyermekek elől elzártan kell őket tárolni, továbbá az elektromos szerszám használatát ne engedje meg olyan személyeknek, akik nem ismerik magát a szerszámot és a jelen használati utasítást. Az elektromos szerszámok veszélyesek a tapasztalatlan használók kezében.
e) Gondoskodjon az elektromos szerszámok karbantartásáról. Ellenőrizze, hogy a mozgó részek megfelelően legyenek beállítva és szabadon tudjanak mozogni, hogy ne legyenek megrongálódott alkatrészek, illetve ne álljon fenn bármilyen olyan állapot, mely az elektromos szerszám működését befolyásolhatná. Károsodás esetén az elektromos szerszámot még használat előtt meg kell javítani. Számos baleset a nem megfelelő karbantartásból származik.
f) A vágószerveket tartsa jól élezetten és tisztán. A vágószervek megfelelő karbantartása, jól élezett vágóélekkel csökkenti a beakadások veszélyét és könnyebben is kezelhetők.
g) Az elektromos szerszámot és annak tartozékait a feltüntetett útmutatásoknak megfelelően használja, figyelembe véve a munkavégzés körülményeit és a végezendő munka típusát. Egy elektromos szerszám rendeltetésétől eltérő használata veszélyhelyzeteket idézhet elő.
h) Tartsa a fogantyúkat szárazon, tisztán, olajtól és zsírtól mentesen. A síkos markolat nem teszi lehetővé a szerszám biztonságos kezelését és ellenőrzését váratlan helyzetekben.
5) Az akkumulátoros szerszámok használata és a használati óvintézkedések
a) Kizárólag a gyártó által megadott töltővel végezze a töltést. Egy adott akkumulátor-típushoz tartozó töltő tűzveszélyes lehet, ha másik akkumulátor-típusokhoz alkalmazzák.
b) Az elektromos szerszámokat kizárólag az előírt akkumulátor-típusokkal szabad használni. Más akkumulátor-típusok használata sérülést okozhat és tűzveszélyes lehet.
c) Amikor az akkumulátor nincs használatban, tárolja fém tárgyaktól - irodai kapcsoktól, aprópénztől, kulcsoktól, szögektől, csavaroktól és egyéb apró tárgyaktól - távol, mivel azok a két kapocs összekötését okozhatják. Az akkumulátor kapcsai közötti rövidzárlat égési sérülést vagy tüzet okozhat.
d) A rossz állapotban levő akkumulátorból folyadék szivároghat: kerülje az érintkezést. Véletlen érintkezés esetén azonnal öblítse le vízzel. Ha a folyadék a szembe kerül, forduljon azonnal orvoshoz. Az akkumulátorból kiömlött folyadék bőrirritációt vagy égési sebeket okozhat.
e) Ne használjon sérült vagy módosított akkumulátort vagy eszközt. A sérült vagy módosított akkumulátorok előre nem látható működést produkálhatnak, ez tűzveszélyt, robbanásveszélyt vagy sérülések kockázatát okozhatja.
f) Ne tegye ki tűznek vagy túl magas hőmérsékletnek az akkumulátor egységet. A tűznek vagy a 130 °C-ot meghaladó hőmérsékletnek kitétel robbanást okozhat. MEGJEGYZÉS A “130 °C”-ként megadott hőmérséklet egyenértékű “265 °F” hőmérséklettel.
g) Tartsa be a feltöltésre vonatkozó összes előírást és ne töltse fel az akkumulátort az előírt hőmérséklettartományon kívüli hőmérsékleten. A nem megfelelő vagy az előírt határértékeken kívüli hőmérsékleten történő feltöltés károsíthatja az akkumulátort és növelheti a tűzveszély kockázatát.
6) Szervizszolgálat
a) Az elektromos szerszám javítását szakembernek kell végeznie csakis eredeti cseralkatrészek felhasználásával. Ez lehetővé teszi, hogy az elektromos szerszám biztonsága megőrzésre kerüljön.
b) Soha ne javítsa meg a sérült akkumulátorokat. Az akkumulátorok karbantartását kizárólag a gyártó vagy a felhatalmazott szolgáltatók végezhetik.
2.2 ÁLTALÁNOS BIZTONSÁGI FIGYELMEZTETÉSEK FÜNYÍRÓGÉPEKHEZ
a) Ne használja a fünyírogépet kedvezőtlen időjárási körülmények között, különösen akkor, ha villámlás veszélye áll fenn. Ez csökkenti a villámcsapás kockázatát.
b) Ellenőrizze alaposan a területet, ahol a fűnyírogépet használni fogja, hogy nincsenek-e esetleg vadon élő állatok a területen. A fűnyírogép működése közben a vadon élő állatok megsérülhetnek.
c) Alaposan vizsgálja át a területet, ahol a fúnyírógépet használni kívánja, és távolítson el minden követ,
botot, huzalt, csontot és egyéb idegen testet. A kilölödő tárgyak személyi sérülést okozhatnak.
d) A fünyíró használata előtt mindig szemrevételezéssel ellenőrizze, hogy a kés és a vágóegység nem kopott vagy sérült-e. A kopott vagy károsodott alkatrészek növelik a sérülés kockázatát.
f) Gyakran ellenőrizze a fügyűjtő zsákot, hogy nem használódott-e el. Az elhasználódott vagy sérült fügyűjtő zsák növelheti a személyi sérülés kockázatát.
g) Tartsa a védőburkolatokat a helyükön. A védőburkolatok legyenek működőképesek és megfelelően felszereltek. A meglazult, sérült vagy nem működő védőburkolat személyi sérüléshez vezethet.
h) Tartsa az összes hűtőlevegő-beömlő nyílást törmelékektől mentesen. A légbeömlők eltömődése és a törmelékek jelenléte túlmelegedést vagy tűzveszélyt okozhat.
i) A fünyírógép használata során mindig viseljen csúszásgátló munkavédelmi lábbelit. Ne használja a gépet mezítláb vagy nyitott szandálban. Ez csökkenti a mozgó vágókéssel való érintkezés miatti lábsérülések lehetőségét.
j) A fünyíró használata alatt mindig viseljen hosszú nadrágot. A kitett bör növeli a kilökődő tárgyak okozta sérülésének valószínűségét.
k) Ne használja a fünyírót vizes füvön. Gyalogoljon, soha ne fusson. Ez csökkenti a személyi sérülésekhez vezető elcsúszások és elesések kockázatát.
I) Ne használja a fúnyírót túl meredek lejtőkön. Ez csökkenti az irányíthatóság elvesztésének, valamint az elcsúszásnak, elesésnek és ez ezekből következő személyi sérülésnek a kockázatát.
m) Lejtón végzett munka során mindig óvatosan lépkedjen, mindig a lejtőre merőlegesen dolgozzon, soha ne felfelé vagy lefelé haladva, és az irányváltáskor különös óvatossággal járjon el. Ez csökkenti az irányíthatóság elvesztésének, valamint az elcsúszásnak, elesésnek és ez ezekből következő személyi sérülésnek a kockázatát.
n) Hátramenetben vagy a fünyíró maga felé húzásakor különösen óvatosan járjon el. Legyen mindig tisztában a környezetével. Ez csökkenti az elbotlás kockázatát a gép működése közben.
q) Ne érjen a késekhez és más veszélyes mozgó alkat-részekhez, amíg azok mozgásban vannak. Ez csökkenti a mozgó alkatrészek okozta sérülések kockázatát.
r) A beakadt anyag eltávolításakor vagy a fűnyíró tisztításakor győződjön meg arról, hogy az összes tápkapcsoló ki van-e kapcsolva, és az akkumulátor le van-e választva. A fűnyíró váratlan működése súlyos személyi sérülést okozhat.
2.3 KARBANTARTÁS ÉS TÁROLÁS
⚠ Bontsa a gép hálózati csatlakozását és olvassa el a vonatkozó kezelési útmutatót minden tisztítási vagy karbantartási művelet végzése előtt. Viseljen megfelelő ruházatot és védőkesztyűt az összes olyan helyzetben, mikor a keze veszélynek van kitéve!
⚠️ Soha ne használja a gépet kopott vagy sérült alkatrészekkel. A meghibásodott vagy sérült alkatrészeket ne javítsa, hanem cserélje ki. Csak eredeti cserealkatrészeket használjon: a nem eredeti illetve helytelenül felszerelt cse-realkatrészek használata veszélyeztetheti a gép biztonságát, balesetet vagy személyi sérüléseket okozhat, továbbá felmenti a gyártót a mindennemű kötelezettség és felelősség alól.
FONTOS A használati utasításban le nem írt összes beállítást, valamint karbantartási müveletet márkakereskedőjénél vagy szakszervizben kell elvégeztetni, ahol rendelkeznek a tökéletes munka elvégzéséhez szükséges tudással és felszereléssel, és nem változtatják meg a gép eredeti üzembiztonsági szintjét. Nem megfelelő mühelyekben, vagy nem szakember által végzett müveletek a jótállás bármely formájának elévülését és a gyártó mindennemű felelősség alóli mentesülését vonják maguk után.
- Minden egyes használat után áramtalanítsa a gépet az elektromos hálózatról történő lekapcsolással, és ellenőrizze a rajta keletkezett esetleges sérüléseket.
- A csavarokat és a csavaranyákat mindig tartsa meghúzva, hogy a gép mindig üzembiztos legyen. Fontos a folyamatos, alapos karbantartás a gép élettartama és biztonságos működése érdekében.
- Rendszeres időközönként ellenőrizze, hogy a nyíróberendezés csavarjai szorosan meg vannak-e húzva.
- Viseljen munkavédelmi kesztyűt, amikor a vágóegységhez nyúl, hogy leszerelje vagy visszaszerelje.
- Élezéskor ügyeljen a vágóegység egyensúlyára. Valamennyi, a vágóegységgel kapcsolatos művelet (leszerelés, élezés, kiegyensúlyozás, visszaszerelés és/vagy csere) felelősségteljes munka, amely különleges hozzáértést igényel a megfelelő szerszámok használatán túl. Biztonsági okokból ezek a műveletek csak szakservizben végezhetők.
- A gép beállítási műveletei során ügyeljen arra, hogy az ujjai ne szoruljanak be a forgó vágóegység és a gép rögzített részei közé.
- Ne érjen a vágóegységhez, amíg le nem csatlakoz-tatta a gépet a csatlakozóaljzatról, és amíg a vá-góegység forgása teljesen le nem állt. A vágóegysé-gen végzett beavatkozások során ügyeljen arra, hogy a vágóegység akkor is mozoghat, amikor a gép nem csatlakozik a hálózathoz.
- Gyakran ellenőrizze az oldalsó kidobás védőrész, vagy a hátsó kidobás védőrész és a gyűjtőzsák esetleges elhasználódását vagy sérülését. Cserélje ki, ha sérült.
- Cserélje ki a sérült figyelmeztető vagy útmutató cím-kéket.
- Úgy tárolja el a gépet, hogy gyermekek ne férközhessenek a közelébe.
- Hagyja kihülni a motort, mielött a gépet bárhol elhe- lyezné.
- A tűzveszély csökkentése érdekében távolítsa el a gépről és különösen a motorról a fúmaradványokat, leveleket vagy a zsírfölösleget. Ürítse ki a gyűjtőzsá- kot, és ne hagyja a lenyírt füvet tartalmazó tárolókat zárt helyiségben.
2.4 AKKUMULÁTOR / AKKUMULÁTORTÖLTŐ
FIGYELEM
Az itt következő biztonsági előírások kiegészítik az akkumulátortöltő útmutatójában található biztonsági szabályokat.
- Az akkumulátorok feltöltéséhez kizárólag a gyártó által ajánlott akkumulátortöltőket használjon! A nem megfelelő akkumulátortöltő használata áramütést, túlmelegedést vagy az akkumulátor maró hatású folyadékának kiömlését okozhatja.
- Kizárólag az Ön által vásárolt szerszámhoz való akkumulátorokat használjon! Más akkumulátorok használata sérülést okozhat és tűzveszélyes lehet.
- A használaton kívüli akkumulátort tárolja irodai kapcsoktól, aprópénztől, kulcsoktól, szögektől, csavaroktól és egyéb apró fémtárgyaktól távol, mivel azok az érintkezők rövidzárlatát okozhatják. Az akkumulátor érintkezői közötti rövidzárlat anyagok égését vagy tüzet okozhat.
- Ne használja az akkumulátortöltőt gyúlékony anyagok, gőzök közelében vagy könnyen meggyulladó felületeken, mint papír, szövet stb. A feltöltés során az akkumulátortöltő felmelegszik, ez tűzet okozhat. A feltöltés során az akkumulátortöltő felmelegszik, ez tűzet okozhat.
- Az akkumulátorok szállítása alatt ügyeljen arra, hogy az érintkezők ne csatlakozzanak egymáshoz, továbbá a szállításhoz ne alkalmazzon fémdobozokat.
2.5 KÖRNYEZETVÉDELEM
A környezet védelmét a gép használata során elsődleges fontossági szempontként kell figyelembe venni, mivel ez a békés egymás mellett élés és környezetünk érdeke.
- Ne zavarjon másokat a szomszédságában. A gépet csak elfogadható napszakokban használja (ne használja kora reggel vagy késő este, amikor másokat zavarhat).
- Munkavégzés közben egy bizonyos mennyiségű, a lánc kenéséhez szükséges olaj kerül a környezetbe. Ezért csak kifejezetten e célból kapható biológiailag lebontható olajat használjon. Ásványi olaj, vagy motorolaj használata rendkívül környezetszennyező.
- Szigorúan tartsa be a helyi előírásokat a csomagolóanyagok, használt alkatrészek vagy bármi egyéb, környezetszennyező elem selejtezésére vonatkozóan; ezeket a hulladékokat ne helyezze a háztartási hulladékba, hanem szelektív hulladékkezelés keretében szállítsa a megfelelő gyűjtőtelepekre, ahol gondoskodnak azok újrahasznosításáról.
- Szigorúan kövesse a helyi előírásokat a levágott növényzet megsemmisítését illetően.
- Az üzemen kívül helyezéskor ne szennyezze a géppel a környezetet, hanem a hatályos helyi előírások értelmében adja le egy gyűjtőtelepen.
Ne dobja a háztartási hulladékba az elektromos készülékeket. Az elektromos és elektronikus berendezések hulladékairól szóló 2012/19/EU irányely szerint a használatból kivont elektromos berendezéseket elkülönítve kell gyűjteni, az
ökokompatibilis újrahasznosítás céljából. Ha az elektromos készülékeket hulladéklerakó helyeken vagy a talajon hagyva selejtezik, az ártalmas anyagok elérhetik a talajvízréteget és az élelmiszerláncba kerülhetnek, mellyel az Ön egészségét károsíthatják. A termék ártalmatlanítására vonatkozó részletesebb tájékoztatásért forduljon a kommunális hulladék megsemmisítéséért felelős céghez vagy az Ön márkakereskedőjéhez.
A hasznos élettartamuk végén az akkumulátorokat a környezetvédelmi szempontoknak megfelelően kell semlegesíteni. Az akkumulátor az Ön és a környezet számára veszélyes anyagokat tartalmaz. Ezért el kell távolítani a gépböl és a lítiumio-
nos akkumulátorok hulladékként való kezelését vállaló telepen kell leadni.
A használt termékek és csomagolások szelektív hulladékként való gyűjtése lehetővé teszi az anyagok újrafelhasználását és újrahasznosítását. Az anyagok újrahasznosítása elősegíti a környezetszennyezés megelőzését és csökkenti a nyersanyagok iránti keresletet.
3. ISMERKEDJEN MEG A GÉPPEL!
3.1 A GÉP LEÍRÁSA ÉS RENDELTETÉSSZERÚ HASZNÁLATA
Ez a gép gyalogvezetésű fűnyírógép.
A gép lényegében egy motorból áll, mely a kerekekkel és tolókarral felszerelt védőburkolatba zárt vágóegységet forgatja.
A kezelő a tolókar mögött, a forgó vágóegységtől való biztonságos távolságra elhelyezkedve vezetheti a gépet és működtetheti a fő vezérléseket.
Ha a kezelő eltávolodik a géptől, a motor és a forgó vágóegység néhány másodpercen belül leáll.
3.1.1 Rendeltetésszerű használat
Ezt a gyalogvezetésű gépet fünyírásra terveztük és készítettük kertekben és egyéb füves területeken.
Általánosságban ez a gép az alábbiakra alkalmas:
- Fünyírásra és a fü összegyűjtésére a gyűjtőzsákban.
3.1.2 Nem rendeltetésszerű használat
A fentiektől eltérő bármilyen más használat veszélyes lehet és személyi és/vagy tárgyi károkat okozhat. Helytelen használatnak minősülnek az alábbiak (példaként és nem kizárólagosan):
– Más személyek, gyermekek vagy állatok szállítása a gépen, mivel azok leeshetnek és súlyosan megsérülhetnek, illetve veszélyeztetik a vezetés biztonságát.
- A gépen utazni.
- A géppel egyéb terhet vontatni vagy tolni.
– A vágóegység működtetése a nem füves szakaszokon.
- A gép használata lomb vagy törmelék összegyűjtésére.
- A gép használata sövények igazítására vagy nem pázsit jellegű növényzet vágására.
– Egy személynél többen alkalmazzák a gépet.
FONTOS A gép helytelen használata következtében a jótállás érvényét veszi, valamint a Gyártó bárminemű felelősség alóli mentesülését vonja maga után, a felhasználóra hárítva a saját magán vagy másokon okozott károkból illetve sérülésekból származó kötelezettségeket.
3.1.3 Felhasználói célcsoport
Ez a gép fogyasztói, azaz nem professzionális használatra készült.
Hobbikertészeti alkalmazásra készült.
FONTOS A gépet a kezelő egyedül használja!
3.2 FÖ ALKATRÉSZEK (1. ÁBRA)
A. Váz: a forgó vágóegységet magába foglaló ház.
B. Motor: mozgatja a vágóegységet.
C. Vágóegység: a fünyírásra szolgáló elem.
D. Hátulkidobó burkolat: ez a biztonsági burkolat megakadályozza, hogy a vágóegység által esetlegesen összegyűjtött tárgyakat a gép távolra dobja ki.
E. Gyűjtőzsák: az egyik funkciója, hogy a lenyírt füvet összegyűjtse, továbbá védőelemként is szolgál, mivel megakadályozza, hogy a vágószerkezet által esetlegesen felkapott tárgyak a géptől távolra löködjenek ki.
F. Tolókar: ez a kezelői állás. A hosszúsága meghatározza a munkavégzés közben a kezelő biztonsági távolságát a forgó vágóegységtől.
G. Kapcsoló: elindítja/leállítja a motort, és egyidejűleg bekapcsolja/kikapcsolja a vágóeszközt.
H. Az akkumulátornak kialakított hely fedele
I. Biztonsági kulcs (kikapcsoló eszköz): A kulcs be- és kiiktatja a gép villamos áramkörét.
J. Akkumulátor (ha nincs a géphez mellékelve, lásd a 13. fejezetet: "külön kérhető tartozékok"): a motor indításához szolgáltat energiát; jellemzői és használatának szabályai egy külön használati utasításban vannak leírva.
K. Akkumulátortöltő (ha nem tartozéka a gépnek, lásd a 13. „külön rendelhető tartozékok” c. fejezetet): az akkumulátor feltöltésére.
3.3 AZONOSÍTÓ CÍMKE (1. ábra)
- Zajteljesítmény szint.
- CE megfelelőségi jelzés.
- Gyártás éve.
- Gép típusa.
- Gyártási szám.
- A gyártó neve és címe.
- Cikkszám.
- A motor max. üzemi sebessége.
- Súly kg-ban.
- Hálózati feszültség.
- Elektromos védettségi fokozat.
- Névleges teljesítmény.
FONTOS A felhatalmazott márkaszervizzel való kapcsolatfelvételkor adja meg mindig az azonosító címkén látható adatokat.
FONTOS A példa megfelelőségi nyilatkozat a használati útmutató utolsó oldalain található.
3.4 BIZTONSÁGI JELZÉSEK (2. ábra).
A gépen számos jelzés látható. A szimbólumok jelentése:
Figyelem. Olvassa el az utasításokat gép használata előtt!
Veszély! Kidobott tárgyak veszélye. A gép használata során az idegen személyek tartózkodjanak a munkavégzés területén kívül.
Ügyeljen az éles vágóegységre. Ne tegye kezét vagy lábát a vágóegység házába. A vágóegység a motor kikapcsolása után tovább forog. Bármilyen ellenőrzési, tisztítási vagy karbantartási, beállítási művelet előtt távolítsa el az akkumulátort.
Csak hálózati tápellátású elektromos fűnyíróhoz.
Csak hálózati tápellátású elektromos fünyíróhoz.
FONTOS A megrongálódott vagy olvashatatlan címkéket ki kell cserélni! Kérjen új címkéket a szerviztől.
4. ÖSSZESZERELÉS
A betartandó biztonsági előírásokat a 2. fejezet mazza. Szigorúan tartsa be az előírásokat a súlyos ázatok vagy veszélyek elkerülése érdekében.
Tárolási és szállítási okok miatt a gép néhány elemét nem szereltük fel közvetlenül a gyárban. Ezeket a csomagolóanyag eltávolítása után kell felszerelnie, a következő utasításokat követve.
A gép kicsomagolását és összeszerelését szilárd, elületen kell végezni, továbbá elegendő helyet kell sítani a gép és a csomagolás mozgatásához a meg- 5 szerszámok alkalmazásával. Ne használja a gépet, nem végezte el az "ÖSSZESZERELÉS" c. szakasz- 1eírt műveleteket.
Az összeszerelés előtt ellenőrizze, hogy a biztonkulcs ne legyen beillesztve.
4.1 KICSOMAGOLÁS (3. ábra)
4.2 A ZSÁK FELSZERELÉSE(4 ÷ 6. ábra)
4.3 A TOLÓKAR FELSZERELÉSE(7÷15. ábra)
5. VEZÉRLÉSEK
5.1 BIZTONSÁGI KULCS (KIKAPCSOLÓ ESZKÖZ)
Az akkumulátorrekeszben levő kulcs (16.A ábra) be- és kiiktatja a gép áramkörét. A kulcs eltávolításával teljesen kikapcsolódik az elektromos áramkör, ez megakadályozza a gép ellenőrizetlen használatát.
FONTOS Mindig vegye ki a biztonsági kulcsot, amikor használaton kívül vagy felügyelet nélkül hagyja a gépet.
5.2 KAPCSOLÓ
A kapcsoló (17.A, 17.A.1 ábra) elindítja/leállítja a motort, és egyidejűleg bekapcsolja/kikapcsolja a vágóeszközt. A megadott helyzetek megfelelnek az alábbiaknak:
Indítás. Az indításhoz nyomja meg a biztonsági nyomógombot (17.A.1. ábra), húzza meg a kart (17.A. ábra).
A vágóegység bekapcsolása. A motor indítása kiváltja a vágóegység egyidejű beindítását:
Leállítás. A motor automatikusan leáll a kar elengedésekor (17.A ábra).
6. A GÉP HASZNÁLATA
A betartandó biztonsági előírásokat a 2. fejezet mazza. Szigorúan tartsa be az előírásokat a súlyos ázatok vagy veszélyek elkerülése érdekében.
6.1 ELÖKÉSZÍTŐ MÜVELETEK
Ellenőrizze, hogy a biztonsági kulcs ne legyen beillesztve foglalatába.
Állítsa a gépet vízszintes helyzetbe, jól megtámasztva a talajon;
A müveletet álló vágóegység mellett végezze.
6.1.1 Az akkumulátor újratöltése és ellenőrzése(18.ábra)
6.1.2 Előkészítés a fűnyíráshoz és a fű gyűjtőzsákba való begyűjtéséhez(19. ábra)
6.1.3 A vágásmagasság beállítása (20÷21. ábra)
6.1.4 A tolókar dölésének / magasságának beállítása (15. ábra)
6.2 BIZTONSÁGI ELLENÓRZÉSEK
A használat előtt mindig végezze el a biztonságiőrzéseket.
6.2.1 Általános biztonsági ellenőrzés
| Tárgy Eredmény | |
| Markolatok Tiszta, száraz. | |
| Tolókar Megfelelően és szilár | dan rögzül a géphez. |
| Vágóegység Tiszta, nem sérült vagy kopott, ép, jól élezett. | |
| Hátulkidobó burkolat; gyűjtőzsák | Épek. Nincs károsodás. Helyesen vannak felszerelve. Cserélje ki őket, ha sérült. |
| Kapcsoló A karnak szabadon | kell mozognia és nem erőltetetten, továbbá kiengedését követően automatikusan és gyorsan kell a semleges helyzetbe visszatérnie. |
| Akkumulátor Nincs sérülés a | burkolatán, nem szivárog belőle folyadék. |
| A gépen és a vágóegységen levő csavarok/anyák | Jól meg vannak húzva (nem lazák). Nem sérült vagy kopott. |
| A hűtőlevegő nyílásai Nincsenek eltömődve | |
| Gép Károsodásra vagy kopásra | utaló jelekről mentes. Nincs rendellenes vibrálás. Nincs rendellenes zaj. |
| Tennivaló Eredmény | |
| 1. Indítsa be a gépet (6.3. szakasz).2. Engedje el a kapcsolót (26. ábra). | 1. A vágóegységnek forognia kell.2. A biztonsági kar-nak szabadon kell mozognia és nem eröltetetten, továbbá kiengedését követően automatikusan és gyorsan kell a semleges helyzetbe visszatérnie a vágóeszköz leállását okozva. |
Ha a táblázatokba foglaltaktól bármiben eltérő eredményt észlel, ne használja a gépet! Forduljon a szervizhez és végeztesse el a megfelelő ellenőrzéseket és javításokat.
6.3 INDÍTÁS(22÷25. ábra)
MEGJEGYZÉS Indítsa el a gépet sík,
akadálymentes felületen, ahol nincs magas fü.
A motor indítása kiváltja a vágóegység egyidejű beindítását:
6.4 MUNKA (26. ábra)
FONTOS Ha a motor munkavégzés közben túlhevülés miatt leáll, kb. 5 percet kell várni, mielőtt újra elindítaná.
6.4.1 A fü levágása (27. ábra)
MEGJEGYZÉS A haladási sebességet és a vágási magasságot a terepviszonyok (a fű magassága, sürűsége és nedvessége) és az eltávolított fűmennyiség függvényében válassza meg.
6.4.2 A gyűjtőzsák ürítése(28÷,29. ábra)
6.5 LEÁLLÍTÁS (28. ábra)
4 vágóelem a kikapcsolása után vagy a motor kikapcsolása után is tovább forog néhány másodpercig.
FONTOS Mindig állítsa le a gépet.
- Munkavégzési zónák közötti helyváltoztatás közben.
- Nem füvel borított talajon való áthaladáskor.
• Amikor akadályon kell áthaladnia. - A vágási magasság beállítása előtt.
- Minden alkalommal, amikor eltávolítja vagy visszaszereli a gyűjtőzsákot.
6.6 A HASZNÁLAT UTÁN
- Nyissa ki az ajtót és vegye ki a biztonsági kulcsot.
- Vegye ki az akkumulátort és töltse fel (7.2.3. szak.).
- Hagyja kihülni a motort, mielött a gépet valahol elhelyezné.
- Tisztítsa meg a gépet (7.3. szakasz).
- Ellenőrizze, hogy nincsenek-e meglazult vagy megrongálódott alkatrészek. Szükség esetén cserélje ki a sérült részeket, és húzza meg a meglazult csavarokat vagy forduljon a márkaszervizhez.
- A gép esetleges károsodásának ellenőrzése. Szükség esetén forduljon a márkaszervizhez.
FONTOS Mindig vegye ki a biztonsági kulcsot, amikor használaton kívül vagy felügyelet nélkül hagyja a gépet.
7. KARBANTARTÁS
A betartandó biztonsági előírásokat a 2. fejezet tartalmazza. Szigorúan tartsa be az előírásokat a súlyos kockázatok vagy veszélyek elkerülése érdekében.
Bármilyen ellenőrzési, tisztítási vagy karbantartá- si, beállítási művelet előtt:
- Állítsa le a gépet.
- Vegye ki a biztonsági kulcsot, (soha ne hagyja a kulcsot a gépben, gyermekek vagy nem alkalmas személyek által hozzáférhető helyen).
• Vegye ki az akkumulátort. - Győződjön meg arról, hogy az összes mozgó rész teljesen leállt-e.
- Hagyja kihülni a motort, mielött a gépet bárhol elhelyezné.
- Viseljen megfelelő öltözéket és védőkesztyűt az összes olyan helyzetben, mikor a keze veszélynek van kitéve.
- Olvassa el a vonatkozó útmutatót.
7.1 AKKUMULÁTOR
7.1.1 Az akkumulátor működési ideje
Az akkumulátor működési ideje (tehát az újratöltés nélkül lenyírható füves terület mérete) föként az alábbiaktól függ:
a. környezeti tényezők, melyek nagyobb energiát igényelnek:
– Sürü, hosszú, nedves fü nyírása.
b. A gép vágási szélessége; minél nagyobb a szélesség, annál több az energiaigény.
c. A gépkezelő helytelen munkavégzése:
– Gyakori be- és kikapcsolás a munka során.
– Túl alacsony nyírási magasság a fü állapotához képest.
– Túl gyors haladási sebesség a nyírandó fú mennyiségéhez képest.
MEGJEGYZÉS A munkavégzés során az akkumulátort a teljes lemerülés ellen egy olyan szerkezet védi, mely kikapcsolja a gépet és megakadályozza működtetését.
Az akkumulátor működési idejének optimális kihasználásához mindig ajánlott:
– A nyírást száraz füvön végezni.
– Gyakran nyírni a füvet, hogy ne nőjön túl magasra.
- Nagyobb nyírási magasságot beállítani, amikor a fű hosszú, majd egy második nyírással rövidebbre vágni.
Amennyiben a gépet a szabványos akkumulátor által lehetővé tett működési időnél hosszabb időtartamig kívánja használni, az alábbi megoldásokat ajánljuk:
– Vásároljon egy második szabványos akkumulátort a lemerült akkumulátor azonnali cseréjéhez, így a munka azonnal folytatható.
– Vásároljon egy, a szabványos akkumulátornál hosszabb működési időt biztosító akkumulátort (13.2. szak.).
7.1.2 Az akkumulátor kivétele és feltöltése (30÷32. ábra)
MEGJEGYZÉS Az akkumulátor védőeszközzel van felszerelve, mely csak akkor teszi lehetővé a feltöltést, ha a környezeti hömérséklet 0 és +40 °C között van.
MEGJEGYZÉS Az akkumulátor a károsodás veszélye nélkül bármikor és akár csak részlegesen is feltölthető.
7.2 TISZTÍTÁS
Minden használat után végezze el a gép tisztítását az alábbi útmutatás betartásával.
7.2.1 A gép tisztítása
- Ne használjon vízsugarat, és ne érje víz a motort és az elektromos alkatrészeket.
- Ne használjon agresszív folyadékokat az alváz tisztításához.
- A tüzveszély csökkentése érdekében távolítsa el a gépről és különösen a motorról a fümaradványokat, leveleket vagy a zsírfölösleget.
7.2.2 A vágóegység-tárcsa tisztítása
FONTOS Döntse a gépet oldalra, győződjön meg a gép megfelelő stabilitásáról mielőtt bármilyen beavatkozást végezne.
Távolítsa el az alvázban felhalmozódott fü- és sármaradványokat, így elkerülheti, hogy száradásukat követően nehézkessé tegyék a következő elindítást.
7.2.3 A hűtőlevegő szívórácsainak tisztítása
Az akkumulátor vagy a motor sérülésének, túlmelegedésének elkerüléséhez tisztítsa meg és szabadítsa ki a hulladéktól a hűtőlevegő szívórácsát.
Végezze el az alábbiakat:
- Döntse oldalra a gépet, győződjön meg a gép stabilitásáról.
- Fújjon be sürített levegőt a hűtőlevegő szívórácsának nyílásain keresztül (34 ábra).
7.2.4 A zsák tisztítása
- Ürítse ki a gyűjtőzsákot;
- Rázza meg, hogy megtisztítsa a fű- és humuszmaradékoktól;
- mossa le, öblítse le és tegye vissza, hogy megkönnyítse a gyors száradást.
7.3 VÁGÓEGYSÉG
Az életlen vágóegység kitépi a füvet és a pázsit elsárgulását okozza.
Ne érjen a vágóegységhez, amíg ki nem vette a kulcsot, és amíg a vágóegység forgása teljesen le nem állt. Ügyeljen arra, hogy a vágószerkezet elmozdulhat, még akkor is, ha a kulcsot kivette.
Valamennyi, a vágóegységgel kapcsolatos művelet (leszerelés, élezés, kiegyensúlyozás, javítás, visszaszerelés és/vagy csere) felelősségteljes munka, amely különleges hozzáértést igényel a megfelelő szerszámok használatán túl Biztonsági okokból ezek a műveletek csak szakszervizben végezhetők.
A gép kiegyensúlyozásának érdekében mindig egyszerre cserélje ki a sérült, elgörbült vagy kopott vágóegységet és a hozzá tartozó csavarokat.
FONTOS Mindig eredeti vágóegységeket alkalmazzon, amelyek kódja megegyezik a "Műszaki adatok" táblázatában látható kóddal.
Mivel a gép folyamatos fejlesztés tárgyát képezi, a "Müszaki adatok" táblázatában látható vágóegységeket idővel hasonló jellegű és tulajdonságú, biztonságos működést biztosító vágóegységekre lehet kicserélni.
8. TÁROLÁS
8.1 A GÉP TÁROLÁSA
A gépet kizárólag vízszintes helyzetbe helyezze, és gondoskodjon arról, hogy stabilan álljon a talajon. Ne tárolja a gépet függőleges helyzetben.
A gép tárolásához:
- Hagyja kihülni a motort
- Vegye ki a biztonsági kulcsot.
- Vegye ki az akkumulátort és töltse fel (7.2.2. szakasz).
- Tisztítsa meg a gépet (7.3. szakasz).
-
A gép tárolása:
-
száraz helyen;
- az időjárás viszontagságaitól védetten;
– lehetőleg ponyvával letakarva; - gyermekektöl elzárva;
- győződjön meg arról, hogy kivette-e a karbantartás során használt szerszámokat vagy kulcsokat..
8.2 AZ AKKUMULÁTOR TÁROLÁSA
Ha az akkumulátort hosszú ideig nem tölti fel, árnyékban, hűvös helyen és páramentes környezetben tárolja, 0-45 °C közötti hömérsékleten.
FONTOS Huzamosabb üzemszünet idején kéthavonta töltse fel az akkumulátort élettartama meghosszabbításához.
9. MOZGATÁS ÉS SZÁLLÍTÁS
Minden alkalommal, amikor a gépet felemelni, mozgatni, szállítani vagy dönteni kell:
- állítsa le a gépet (6.5. szakasz);
- vegye ki a biztonsági kulcsot;
- győződjön meg arról, hogy az összes mozgó rész teljesen leállt;
– viseljen vastag munkavédelmi kesztyűt;
– a gépet úgy fogja meg, hogy annak súlyát és súlyának eloszlását figyelembe véve biztos fogást találjon;
- a gép elhelyezési vagy raktározási helyének kialakítását figyelembe véve megfelelő számú személy végezze a gép mozgatását a gép súlyának és a szállítóeszköznek a függvényében;
– ellenőrizze, hogy a gép mozgása ne okozzon kárt vagy sérülést.
A gép járművel vagy utánfutóval való szállítása során:
- használjon megfelelő teherbírású, szélességű és hosszúságú rámpát;
- engedje le a vágóegységtárcsát;
- úgy helyezze el, hogy senki számára ne jelentsen veszélyt;
- rögzítse erősen a szállító jármühöz kötelekkel vagy láncokkal, hogy ne borulhasson fel.
10. SZERVIZSZOLGÁLAT ÉS JAVÍTÁS
Ebben a használati utasításban megtalálja a gép kezeléséhez és a felhasználó által elvégezhető helyes alapkarbantartásához szükséges összes útmutatást. A használati utasításban le nem írt összes beállítási és karbantartási műveletet a márkakereskedőnél vagy egy szakszervizben kell elvégeztetni.
Nem megfelelő műhelyekben, vagy nem szakember által végzett műveletek a jótállás bármely formájának elévülését és a gyártó mindennemű felelősség alóli mentesülését vonják maguk után.
- A nem eredeti cserealkatrészeket és tartozékokat nem engedélyeztük, a nem eredeti cserealkatrészek és tartozékok alkalmazása veszélyezteti a gép biztonságát, továbbá felmenti a gyártót a mindennemű kötelezettség és felelősség alól.
- Az eredeti cserealkatrészek a márkaszervizektől és viszonteladóktól szerezhetők be.
11. A JÓTÁLLÁS ÉRVÉNYESSÉGE
A jótállási feltételek kizárólag a fogyasztókra, tehát nem professzionális felhasználókra vonatkoznak.
A jótállás érvényes minden anyagminőségi és gyártási hibára, amelyet az érvényes jótállási idő alatt a márkakereskedő vagy a szakszerviz megállapít.
A jótállás alkalmazása a hibásnak ítélt alkatrész javítására vagy cseréjére korlátozódik.
Ajánlatos a gépet évente egyszer elvinni egy engedéllyel rendelkező szervizbe az általános felülvizsgálat, karbantartás és a biztonsági egységek ellenőrzése céljából.
A jótállás alkalmazásának feltétele a gép rendszeres karbantartása.
A jótállás nem vonatkozik az alábbi okok miatt keletkező károkra:
- A kísérő dokumentáció (használati utasítások) hiányos ismerete.
• Professzionális használat. - Figyelmetlenség, hanyagság.
- Külső okok (villámcsapás, ütések, a gépben levő idegen tárgyak) vagy baleset.
- Helytelen vagy a gyártó által nem megengedett használat és összeszerelés.
• Hiányos karbantartás.
- A gép módosítása.
- Nem eredeti (illeszthető) cserealkatrészek használata.
- Nem a gyártó által szállított vagy engedélyezett tartozékok használata.
A jótállás továbbá nem érvényes az alábbiakra:
- Karbantartási műveletek (a használati útmutatóban vannak leírva).
- A szokásos kopásnak kitett anyagok, mint vágóeszközök, kerekek, biztonsági csavarok és kábelek.
• Normál elhasználódás. - A gép esztétikai rongálódása a használat következtében.
- A vágóegységek tartói.
- A jótállás érvényesítésével járó esetleges költségek, mint a kiszállás a felhasználóhoz, a gép szállítása a márkakereskedőhöz, eszközök bérlése a cseréhez vagy külső vállalat megbízása a karbantartási munkálatokkal.
A felhasználó a helyi törvények védelme alatt áll. A felhasználónak a helyi törvények biztosította jogait a jelen jótállás semmilyen módon sem korlátozza.
- A PROBLÉMÁK AZONOSÍTÁSA
| Amennyiben a fent leírt müveletek elvégzése után a problémák továbbra is fennállnak, forduljon a márkakereskedőhöz. | ||
| PROBLÉMA VALÓSZÍNÚ OK MEGOLDÁS | ||
| 1. A kapcsolót használva a motor nem indul el | Nincs biztonsági kulcs vagy nincs megfelelően behelyezve. | Rakja be a kulcsot (16.A ábra). |
| Nincs akkumulátor vagy nincs megfelelően behelyezve. | Nyissa ki a fedelet és ellenőrizze,hogy az akkumulátor megfelelőenvan behelyezve (23. ábra) | |
| Az akkumulátor lemerült. Ellenőrizze az akkumulátor töltésétés töltse fel (7.1.2. szak.). | ||
| A motor nem azonnali indítása. Tartsa lenyomva a kapcsolót 2-3másodpercre (25. ábra). | ||
| A motor túlmelegedése miatta hőkioldó beavatkozott. | Várjon legalább 5 percet, majdindítsa be újra a gépet. | |
| 2. A motor jár, de a vá-góegység nem forog | A vágóegység rögzítése kilazult. Állítsa le azonnal a motort ésvegye ki a biztonsági kulcsot.Forduljon a szervizhez azellenőrzésért, alkatrészcseréértvagy javításokért (7.3. szak.). | |
| 3. A motor munkavégzés közben leáll. | Az akkumulátor nincs megfelelően behelyezve. | Nyissa ki a fedelet és ellenőrizze,hogy az akkumulátor megfelelőenvan behelyezve (23. ábra) |
| Az akkumulátor lemerült. Ellenőrizze az akkumulátor töltésétés töltse fel (7.1.2. szak.) | ||
| A vágóegység forgásának akadálya van. | Vegye ki a biztonsági kulcsot, vegyen felmunkavédelmi kesztyűt és távolítsa el a gépalso részében és/vagy a kidobócsatornábanfelgyülemlett füvet és hulladékokat. | |
| A motor túlmelegedése miatta hőkioldó beavatkozott. | Tisztítsa meg a hűtőlevegőszívórácsait (7.2.3 alfejezet).Várjon legalább 5 percet, majdindítsa be újra a gépet. | |
| 3. A motor munkavégzés közben leáll. | A hőkioldó beavatkozott akövetkezők miatti túl nagyáramfelvétel következtében:• Túl magas fü vágása.• A vágóegység forgásánakakadálya van.• Az alvázban és a kidobócsatornábantúl sok fúmaradvány halmozódott fel. | • Nagyobb nyírási magasságot beállítani,amikor a fü hosszú, majd egy másodiknyírással rövidebbre vágni.• Távolítsa el az eltömődéseket(7.2.2. szakasz).• Tisztítsa meg a gépet (7.2.1,7.2.2, 7.2.3 alfejezet)Várjon legalább 5 percet, majdindítsa be újra a gépet. |
| 4. A levágott füvet már nem gyűjti a gyűjtőzsákba. | A vágóeszköz idegen testet ért, és ez megütötte. | Állítsa le azonnal a motort és vegye ki a biztonsági kulcsot.Ellenőrizze, hogy megsérült-e, és forduljon egy ügyfélszolgálathoz, hogy szükség esetén kicserélje a vágóegységet (7.3 alfejezet). |
| Az alváz belseje piszkos. Tisztítsa meg az | alváz belsejét, hogy megkönnyítse a fü eltávolítását a gyűjtőzsák felé (7.2.2. szakasz). | |
| 5. A fűnyírás nehézkes. A vágóegység nincs megfelelő állapotban. | Forduljon a szervizhez a vágóegység élezéséért vagy cseréjéért. | |
| 6. Erős zajok és/vagy vibrálás érzékelhető a munkavégzés alatt. | A vágóegység rögzítése kilazult vagy a vágóegység károsodott. | Állítsa le azonnal a motort és vegye ki a biztonsági kulcsot.Forduljon a szervizhez az ellenőrzésért, alkatrészcseréért vagy javításokért (7.3. szak.). |
| 7. Az akkumulátor működési ideje elégtelen. | Nehéz használati körülmények, melyek nagyobb áramfelvételt igényelnek. | Használja a gépet optimálisan (7.1.1. szakasz). |
| Az akkumulátor teljesítménye nem elégséges a munkaigényekhez. | Használjon egy második akkumulátort vagy egy nagyobb teljesítményű akkumulátort (13.1. szakasz). | |
| 8. Az akkumulátor-töltő nem végzi el az akkumulátor feltöltését. | Az akkumulátor nincs megfelelően behelyezve az akkumulátor-töltőbe. | Ellenőrizze a behelyezését (7.1.2. szak.) |
| Nem megfelelő környezeti körülmények. | Megfelelő hömérsékletű helyiségben végezze el a feltöltést (lásd az akkumulátor / akkumulátor-töltő útmutatóját). | |
| Az érintkezők szennyezettek. Tisztítsa meg | az érintkezőket. | |
| Az akkumulátor-töltőn nincs feszültség. Ellenőrizze, hogy a dugó csatlakozik-e az aljzatba, és van-e áramellátás. | ||
| Hibás akkumulátor-töltő. Cserélje ki eredeti pótalkatrésszel. | ||
| Ha a rendellenesség nem szűnik meg, lásd az akkumulátor / akkumulátor-töltő útmutatóját. | ||
13. RENDELHETŐ KIEGÉSZÍTŐK
13.1 AKKUMULÁTOROK
Különböző kapacitású akkumulátorok kaphatók a különféle üzemi igények kielégítésére (35. ábra). A jelen géphez hitelesített akkumulátorok listája a „Műszaki adatok” c. táblázatban szerepel.
13.2 AKKUMULÁTOR-TÖLTŐ
Az akkumulátor töltésére szolgáló készülék (36. ábra).
TURINYS
- BENDRA INFORMACIJA 1
13.2 Nabíjačka akumulátora....11
1. VŠEOBECNÉ INFORMÁCIE
1.1 AKO ČÍTAŤ NÁVOD
HU • Ennek a használati útmutatónak a tartalma és a benne szereplő képek kizárólag a ST. S.p.A. számára készültek és szerzői joggal védettek – tilos a dokumentum bármely részének vagy egészének engedély nélküli sokszorosítása és módosítása.
