РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ TCG 23ECP(SL) Tanaka

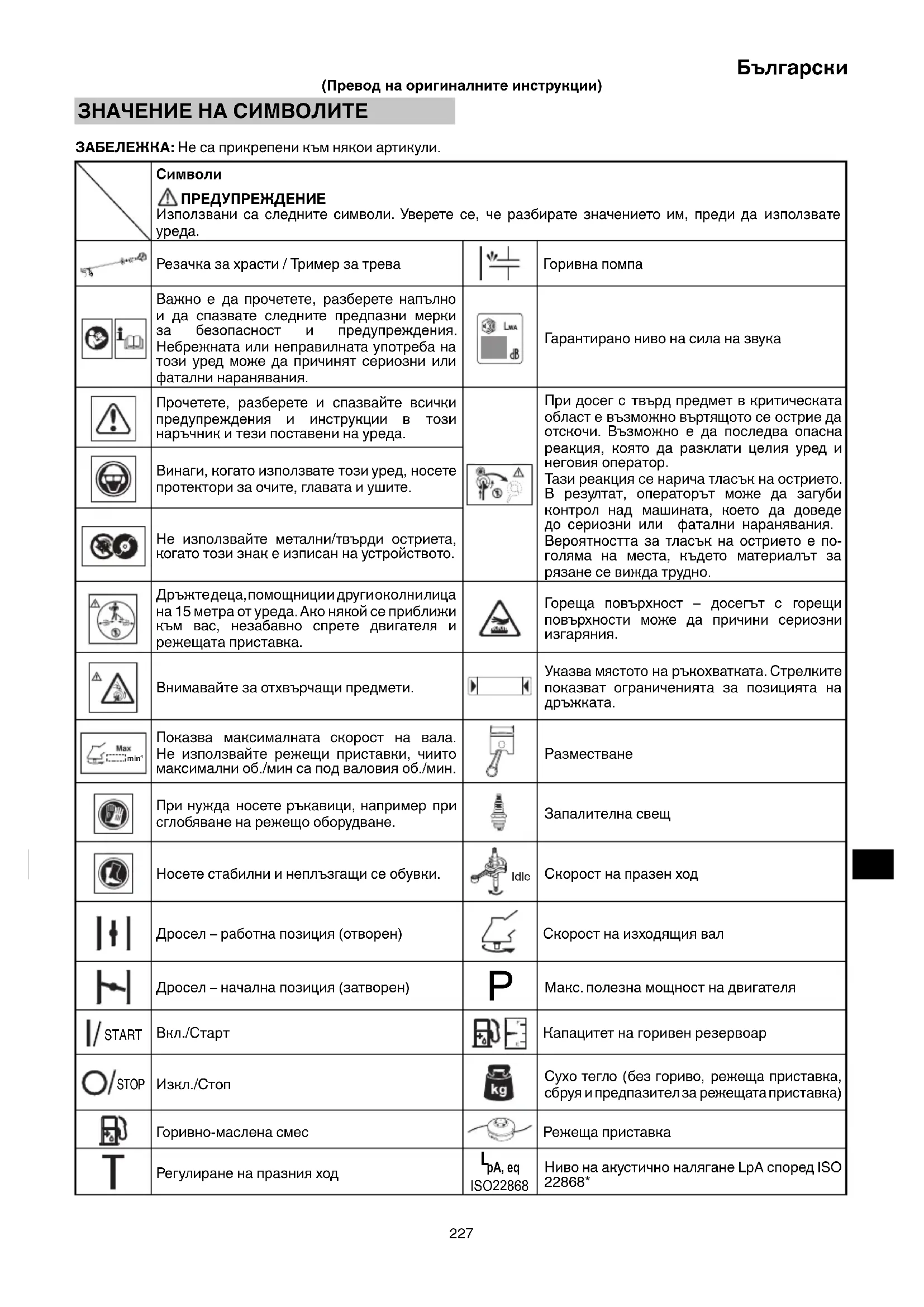

(Превод на оригиналните инструкции) ЗНАЧЕНИЕ НА СИМВОЛИТЕ ЗАБЕЛЕЖКА: Не са прикрепени към някои артикули.

ПРЕДУПРЕЖДЕНИЕ Използвани са следните символи. Уверете се, че разбирате значението им, преди да използвате

Резачка за храсти / Тример за трева Горивна помпа Важно е да прочетете, разберете напълно и да спазвате следните предпазни мерки за безопасност и предупреждения. Небрежната или неправилната употреба на този уред може да причинят сериозни или фатални наранявания. Гарантирано ниво на сила на звука Прочетете, разберете и спазвайте всички предупреждения и инструкции в този наръчник и тези поставени на уреда. При досег с твърд предмет в критическата област е възможно въртящото се острие да отскочи. Възможно е да последва опасна реакция, която да разклати целия уред и неговия оператор. Тази реакция се нарича тласък на острието. В резултат, операторът може да загуби контрол над машината, което да доведе до сериозни или фатални наранявания. Вероятността за тласък на острието е по- голяма на места, където материалът за рязане се вижда трудно. Винаги, когато използвате този уред, носете протектори за очите, главата и ушите. Не използвайте метални/твърди остриета, когато този знак е изписан на устройството. Дръжте деца, помощници и други околни лица на 15 метра от уреда. Ако някой се приближи към вас, незабавно спрете двигателя и режещата приставка. Гореща повърхност – досегът с горещи повърхности може да причини сериозни

Внимавайте за отхвърчащи предмети. Указва мястото на ръкохватката. Стрелките показват ограниченията за позицията на

Показва максималната скорост на вала. Не използвайте режещи приставки, чиито максимални об./мин са под валовия об./мин. Разместване При нужда носете ръкавици, например при сглобяване на режещо оборудване. Запалителна свещ Носете стабилни и неплъзгащи се обувки. Idle Скорост на празен ход Дросел – работна позиция (отворен) Скорост на изходящия вал Дросел – начална позиция (затворен)

Макс. полезна мощност на двигателя START Вкл./Старт Капацитет на горивен резервоар STOP

Сухо тегло (без гориво, режеща приставка, сбруя и предпазител за режещата приставка) Горивно-маслена смес Режеща приставка Регулиране на празния ход

hv, eq(R) Ниво на вибрация според ISO 22867 Задна или дясна ръкохватка / еквивалент*

hv, eq(F) Ниво на вибрация според ISO 22867 Предна или лява ръкохватка / еквивалент* Преди да използвате своята машина

• Внимателно прочетете ръководството.

• Проверете дали режещото оборудване е правилно сглобено и наместено.

• Стартирайте устройството и проверете настройката на карбуратора. Вижте „Поддръжка“. ЗАБЕЛЕЖКА: Еквивалентните нива на шум / вибрация са изчислени като обща претеглена по време енергия за нива на шум / вибрация при различни работни условия при следното разпределение на време:

• 1/2 празен ход, 1/2 увеличаваща се скорост. КОЕ КАКВО Е? (Фиг. 1) Тъй като това ръководство се отнася до няколко модела, може да има известни разлики между илюстрациите и вашето устройство. Следвайте инструкциите, които се отнасят за вашето устройство. A: Капачка на резервоара B: Спусък на дросел C: Ръкохватка на стартера D: Предпазител за режещата приставка E: Предпазителен удължител F: Режеща приставка G: Тръба на задвижващия вал H: Ръкохватка I: Закачалка

Ключ за запалване K: Запалителна свещ L: Горивна помпа M: Сбруя (ако се предлага) N: Блокировка на дросел O: Лост на дросел P: Двигател Q: Скоростна кутия R: Кутия на острието S: Комбиниран тръбен ключ T: Инструкции за работа U: Очила V: Шестостенен гаечен ключ W: Горен капак X: Гаечен ключ ПРЕДУПРЕЖДЕНИЯ И ИНСТРУКЦИИ ЗА БЕЗОПАСНОСТ Обърнете специално внимание на следните изложения: ПРЕДУПРЕЖДЕНИЕ Указва голяма вероятност от сериозно нараняване или загуба на живот, ако инструкциите не бъдат

Указва вероятност от сериозно нараняване или щети на оборудването, ако инструкциите не бъдат

Полезна информация за правилното функциониране и използване. Безопасност на оператора ○ Носете защитни средства за главата (1). (Фиг. 2)

носете лицев предпазител или защитни очила (2). (Фиг. 2) ○ Ползвайте одобрени защитни средства за слуха (3). (Фиг. 2) Продължителното излагане на шум може да доведе до трайни слухови увреждания. Обърнете внимание на заобикалящата ви среда. Имайте предвид всички, стоящи на близо хора, които може да сигнализират за проблем. Отстранете обезопасителното оборудване незабавно след изключване на двигателя. ○ Винаги носете тежки блузи с дълъг ръкав (4), дълги панталони (5), неплъзгащи се обувки (6) и ръкавици (7). (Фиг. 2) Не носете широки дрехи, бижута, къси панталони, сандали и не ходете боси. Фиксирайте косата, така че да е на дължина над

○ Не работете с този инструмент, когато сте изморени, болни или под въздействието на алкохол, лекарства или опияти. ○ Не работете с този уред през нощта или когато климатичните условия предлагат лоша видимост. Също така, не използвайте уреда докато вали или веднага, след като дъждът е спрял. Работата на хлъзгава повърхност може да доведе до инциденти, ако загубите равновесие. ○ Никога не оставяйте деца или лица без опит да работят с машината. ○ Не пускайте двигателя ако наоколо има запалими обекти като сухи листа, отпадна хартия или гориво. ○ Никога не стартирайте и не пускайте двигателя в затворена стая или сграда. Вдишването на отработени газове може да доведе до смърт. ○ Поддържайте дръжките чисти от масло и гориво. ○ Дръжте ръцете си далеч от режещо оборудване. ○ Не хващайте и не дръжте уреда за режещото оборудване. ○ Носете ръкавици при сглобяване или демонтиране на режещите приставки. В противен случай съществува риск от нараняване. ○ Когато уредът е изключен, уверете се, че режещата приставка е спряла преди да го оставите. ○ Когато работата е продължителна, правете периодични почивки, така че да избегнете възможен синдром на вибрации ръка-рамо (HAVS), който се причинява от вибрацията. ПРЕДУПРЕЖДЕНИЕ ○ Винаги работете с уреда с подходящата защитна екипировка и облекло. В противен случай съществува риск от инциденти като изгаряния или наранявания. (Фиг. 2) 000BookTCG23ECP.indb228000BookTCG23ECP.indb228 2019/01/259:59:032019/01/259:59:03Български

○ Не пипайте областта на свещите или на високо напрежение по време на работа. В противен случай можете да получите токов удар. ○ Не оставяйте деца да се приближават до инструмента по време на работа. ○ Не докосвайте двигателя, горния капак или отходната клапа по време или скоро след работа.

случай можете да получите изгаряне или нараняване. ○ Антивибрационните системи не гарантират, че няма да страдате от синдром на вибрации ръка-рамо или синдром на карпалния тунел. Ето защо, крайните потребители, които работят продължително и регулярно с уреда, трябва да следят постоянно ръцете и пръстите си. Ако е наличен който и да е от горните симптоми, потърсете незабавно медицинска помощ. ○ Ако използвате каквито и да е медицински електрически/електронни устройства като пейсмейкър, консултирайте се със своя лекар, както и с производителя на устройството, преди да работите с електрооборудване. Безопасност на уреда/машината ○ Инспектирайте целия уред/машина преди всяко използване. Сменете повредените части. Проверете за течове на гориво и се уверете, че всички крепежи са на местата си и са затегнати добре. ○ Сменете частите, които са напукани, нащърбени или повредени по някакъв начин, преди да започнете работа с уреда/машината. Повредени части могат да повишат риска от инциденти и да доведат до наранявания. ○ Уверете се, че предпазителят на режещата приставка и сбруята са правилно монтирани. Не работете с уреда, ако предпазителят на режещата приставка и сбруята не са правилно поставени. ○ Не позволявайте на околните да се приближават, когато регулирате карбуратора. ○ Използвайте само аксесоари, препоръчани от производителя за този уред/машина. ○ Преди работа, уверете се, че на машината няма останали регулиращи и гаечни ключове. ПРЕДУПРЕЖДЕНИЕ ○ Никога не модифицирайте уреда/машината по какъвто и да е начин. Не използвайте своя уред/ машина за друга работа, освен за тази, за която е предназначена. ○ Манипулирането на двигателя анулира типовото одобрение на ЕС за този двигател. ○ Нерегламентираните модификации и/или аксесоари могат да доведат до сериозни телесни наранявания или смърт на оператора или други. Безопасност за горивото ○ Смесвайте и зареждайте горивото на открито и където няма искри или пламъци. ○ Използвайте контейнер, одобрен за гориво. ○ Преместете се поне на 3 м от мястото на зареждане с гориво, преди да стартирате двигателя. ○ Изключете двигателя, преди да свалите капачката на резервоара. Не сваляйте капачката на резервоара по време на работа. ○ Изпразнете горивния резервоар, преди да приберете уреда/машината за съхранение. Препоръчително е горивото да бъде източвано след всяко ползване. Ако горивото бъде оставено в резервоара, съхранявайте така, че да няма течове. ПРЕДУПРЕЖДЕНИЕ ○ Горивото е лесно запалимо, взривоопасно и изпуска отровни изпарения, така че обръщайте специално внимание при работа и зареждане на гориво. ○ Не пушете и не позволявайте пушене в близост до горивото или уреда/машината, или докато използвате уреда/машината. ○ Избършете всякакви разливания, преди да стартирате двигателя. ○ Съхранявайте уреда/машината и горивото на място, където изпаренията от горивото не могат а достигнат до искри или открит пламък от бойлери, електромотори или превключватели, фурни и пр. ○ Когато използвате уреда в сухи райони, уверете се, че разполагате с пожарогасител под ръка. ○ Ако изключите двигателя за презареждане, уверете

уредът е изстинал, преди да добавите гориво. Безопасност при рязане ○ Не режете нищо друго освен трева и храсти. ○ Инспектирайте зоната за рязане преди всяка

Отстранете предметите, които могат да отскочат или да се заплетат. Не работете в зони с дървесни корени или камъни. ○ За защита на дихателните пътища, носете аерозолна защитна маска, когато режете трева след прилагане на инсектицид. ○ Дръжте другите хора, включително деца, животни, околни и помощници на 15 метра извън опасната зона. Спрете двигателя незабавно, ако ви

○ Моля проявявайте внимание, тъй като включването на двигателя може да се забави след издърпване на стартерния лост. ○ Винаги дръжте двигателя от дясната страна на

○ Дръжте уреда/машината здраво с две ръце. ○ Поддържайте стабилна стойка и баланс. Не се доближавайте прекалено. Ако загубите равновесие по време на работа, това може да доведе до нараняване. ○ Дръжте всички части на тялото си

заглушителя или режещите приставки, когато двигателят работи. ○ Дръжте режещата приставка на ниво под коляното. ○ Моля внимавайте при работа на места с налични електрически кабели или газопроводни тръби. ○ Не използвайте режещите приставки за друго, освен за разчистване на трева или храсти. Избягвайте операции, при които режещата приставка

се докосне до вода, например в локви или пръст. В противен случай може да се стигне до нараняване или повреда на уреда. ○ Избягвайте продължителна употреба на ниски скорости, при които има силни вибрации. В противен случай можете да повредите двигателя. ○ Когато се местите към нова зона за работа, или преглеждате, регулирате или заменяте режещите приставки, аксесоари и т.н. на уреда, уверете се, че сте изключили машината и всички режещи приставки са спрели. ○ Никога не поставяйте машината на земята, докато

○ Никога не пипайте режещата приставка, докато се

○ Винаги се уверявайте, че двигателят е изключен и всички режещи приставки са напълно спрели, преди да почиствате обрезки или отстранявате треви от режещите приставки. ○ Винаги носете комплект за първа помощ, когато работите с каквото и да е електрооборудване. ○ Изключете двигателя и се уверете, че режещата приставка е напълно спряла, преди да свалите

от себе си или да оставите уреда без надзор.

Ако случайно ударите или изтървете уреда, веднага го прегледайте за повреди, пукнатини или деформации. ○ Ако уредът не работи добре и издава странни звуци или вибрации, незабавно изключете двигателя и се консултирайте с вашия доставчик за преглед и

Продължителната употреба в подобно състояние може да доведе до травма или повреда на уреда.

Използвайте съгласно местните закони и разпоредби. ПРЕДУПРЕЖДЕНИЕ ОПАСНОСТ ОТ ОТКАТ (Фиг. 3) Когато използвате метални режещи приставки като остриета, досегът на предната или дясната част на въртящата се приставка с препятствия като дървета или други твърди повърхности може да доведе до захващане на уреда в препятствието, което да предизвика реакция на откат от дясната страна на

Откат може да се получи когато режещите приставки се допрат до дънери или камъни, скрити под плевели. Винаги проверявайте, че няма скрити препятствия под плевели, преди да започнете работа. За да намалите опасността от откати когато те се случат, винаги дръжте уреда от дясната страна на тялото по време на работа. Когато операторът е заел подходяща позиция при въртенето на режещите приставки, това намалява опасността от директен контакт на уреда с тялото. Безопасност при поддръжка ○ Поддържайте уреда/машината съгласно препоръчаните процедури. ○ Разкачете запалителната свещ преди провеждането на поддръжка, освен за регулиране на карбуратора. ○ Не позволявайте на околните да се приближават, когато регулирате карбуратора. ○ Използвайте само оригинални резервни части Tanaka, както е препоръчано от производителя.

Не разглобявайте ръчния стартер. Възможно е нараняване от пружината на стартера. ПРЕДУПРЕЖДЕНИЕ Неправилната поддръжка може да доведе до сериозни повреди по двигателя или сериозни наранявания. Транспорт и съхранение ○ Дръжте уреда/машината с ръка при спрян двигател, а заглушителя далеч от тялото ви. ○ Оставете двигателя да се охлади, изпразнете резервоара за гориво и фиксирайте уреда/машината преди съхранение или транспортиране. В противен случай съществува риск от пожар или инциденти. ○ Изпразнете горивния резервоар, преди да приберете уреда/машината за съхранение. Препоръчително е горивото да бъде източвано след всяко ползване. Ако горивото бъде оставено в резервоара, съхранявайте така, че да няма течове. ○ Съхранявайте уреда/машината извън достъпа на

○ Почиствайте и поддържайте уреда внимателно и го съхранявайте на сухо място. ○ Уверете се, че превключвателят е изключен, когато транспортирате или съхранявате машината. ○ Когато пренасяте или съхранявате уреда, или сваляйте режещата приставка, или поставяйте капака върху острието. ○ Трябва да осигурите машината по време на транспорт, за да избегнете загуба на гориво, повреда или нараняване. ○ Ако вече не можете да разчитате даден предупредителен етикет, той се разлепи или стане нечетлив, заменете го с нов. За да закупите нови етикети, свържете се с дилър на Tanaka. При ситуации, които не са засегнати в този наръчник, бъдете внимателни и прилагайте общите принципи. Свържете се с дилър на Tanaka, ако се нуждаете от

СПЕЦИФИКАЦИИ СПЕЦИФИКАЦИИТЕ на уреда са посочени в таблицата на стр. 261.

Всички данни са предмет на промяна без предупреждение. ПРОЦЕДУРИ ЗА СГЛОБЯВАНЕ Задвижващ вал към двигателя (Фиг. 4) Разхлабете блокиращия болт на тръбата (8) с около 10 завъртания, така че краят на болта да не пречи да се вкара тръбата на задвижващия вал. Когато вкарвате тръбата на задвижващия вал, дръжте блокиращия болт от външната страна, за да не пречи и вътрешната му част. Вкарайте правилно задвижващия вал в кутията на съединителя на двигателя докато маркираната му позиция (9) достигне кутията на съединителя. Някои модели може да са с предварително монтиран

Когато имате трудности да вкарате вала до маркираната позиция на тръбата на задвижващия вал, завъртете вала за монтажния край по часовниковата стрелка или обратно. Затегнете блокиращия болт, като изравните с отвора в тръбата на вала. След това затегнете болта на скобата сигурно. Монтаж на ръкохватката Ръкохватка тип примка (Фиг. 5) Монтирайте ръкохватката за тръбата на задвижващия

Наместете позицията за максимално удобство преди да започнете работа. Уверете се, че сте прикрепили ръкохватката сигурно с 4 болта.

Ако уредът ви има етикет за местоположението на ръкохватката (10) на тръбата на задвижващия вал, следвайте инструкциите на илюстрацията. Монтаж на жило на дросел / спирачен кабел Завъртете бутона (11) и свалете капака на въздушния филтър. (Фиг. 6) Свържете спирачните кабели. (Фиг. 7) Затегнете външния край на дросела (12) към кабелния регулатор (13) като затегнете регулиращите гайки (14), така че външният край на дросела (12) да бъде здраво притиснат към кабелния регулатор (13). Свържете края на проводника на дросела (15) към шарнира на карбуратора (16). (Фиг. 8) Някои модели може да са с предварително инсталирани части.

Отворете и затворете дросела и проверете дали шарнира (16) се допира допира до винта (17), когато дроселът е затворен.

За да поставите капака на въздушния филтър обратно на място, закачете го за горните езичета

след това го закрепете. Монтаж на сбруята (ако се предлага) ПРЕДУПРЕЖДЕНИЕ Ако продуктът включва сбруя, винаги я използвайте. 000BookTCG23ECP.indb230000BookTCG23ECP.indb230 2019/01/259:59:032019/01/259:59:03Български

Окачете куката на сбруята (18) към закачалката (19) на тръбата на задвижващия вал. (Фиг. 9) Регулирайте дължината на сбруята за по-лесна работа

Може да се наложи да наместите позицията на хангара (19), за да балансирате уреда. За целта разхлабете болта (20) и настройте позицията на хангара (19). След регулиране според необходимостта, уверете се, че сте затегнали болта (20). (Фиг. 9) Монтаж на предпазителя за режещата приставка ПРЕДУПРЕЖДЕНИЕ Ако се монтира грешен или дефектен предпазител, това може да доведе до сериозни телесни повреди.

Някои предпазители разполагат с остри ограничители за въже. Бъдете внимателни при работа с тях.

○ Когато използвате тримерна глава с предпазител за режещите елементи от две части, прикрепете предпазителния удължител към предпазителя, след което затегнете болта (21). (Фиг. 10) ○ Предпазната скоба може вече да е монтирана към скоростната кутия на някои модели. Напаснете предпазителя на режещата приставка с предпазната скоба (22) и го закрепете за задвижващия вал с помощта на болта. (Фиг. 11) ПРЕДУПРЕЖДЕНИЕ Свалете предпазния удължител когато ползвате метални или пластмасови остриета. В противен случай, може да се стигне до нараняване или повреда на предпазителя за режещи приставки.

За да свалите удължителя, вижте илюстрациите. Носете ръкавици, тъй като удължителят има остър ограничител.Разхлабете болта (21). След това натиснете трите квадратни езичета на предпазителя едно по едно по ред. (Фиг. 12) (TCG23ECP (LB)) Поставете кутията на резеца между предпазната скоба и предпазителя за режеща приставка и го закрепете с болта. (Фиг. 13) Монтаж на режещата приставка ПРЕДУПРЕЖДЕНИЕ ○ Монтирайте режещата приставка правилно и здраво, като спазвате оказаните инструкции. Ако не се закачи правилно или достатъчно здраво, може да изпадне и да причини сериозно и/или фатално нараняване. ○ Не монтирайте или сваляйте режещи приставки докато двигателят работи. ○ Винаги използвайте оригинални режещи приставки и метални елементи Tanaka.

Автоматично подава повече найлоново режещо въже, когато е настроена на ниски обороти (не по- високи от 6000 мин

M8xP1,25-RH Приложими найлонови корди Диаметър на кордата: Φ2,4 мм Дължина: 5 м

○ Кутията трябва да е здраво закрепена за капака. ○ Проверете капака (23), кутията (24) и други компоненти за пукнатини или други повреди. (Фиг. 14) ○ Проверете кутията и бутона за износване. Ако има дупка на дъното (25) на бутона, незабавно

с нови части. (Фиг. 14) ○ Режещата глава трябва да е сигурно монтирана за скоростната кутия/кутията на резеца на уреда. ○ Ако режещата глава не подава правилно режещо въже, проверете дали найлоновото въже и всички компоненти са правилно монтирани. Свържете се с дилър на Tanaka, ако се нуждаете от помощ. ПРЕДУПРЕЖДЕНИЕ За глави Tanaka използвайте само гъвкаво, неметално въже, препоръчано от производителя. Никога не ползвайте тел или телени въжета. Никога не ползвайте тел или телени въжета. Те могат да се скъсат и да образуват опасни издадени части.

(TCG23ECP (SL)) (Фиг. 15) Вкарайте шестостенния гаечен ключ (26) в отвора на скоростната кутия и канала на държача на резеца (А) (27), за да заключите вала. Монтирайте режещата глава върху скоростната кутия на косачките за храсти. Монтажната гайка е ляво резбована. Завъртете по часовниковата стрелка, за да разхлабите и наобратно, за да

капачката за държача на резеца не се ползва, запазете я за употреба на метално острие, ако се предлага. (TCG23ECP (LB)) (Фиг. 16)

шестостенния гаечен ключ (26) в отвора на кутията на режещия инструмент, за да заключите тръбата на задвижващия вал. Монтирайте режещата глава върху кутията на режещия инструмент на косачките за трева. Монтажната гайка е с дясна резба. Завъртете в посока обратно на часовниковата стрелка, за да разхлабите/на часовниковата стрелка, за да

4. Регулиране дължината на въжето

Настройте скоростта на двигателя на възможно най-ниски стойности и опрете главата

Найлоновото въже ще излиза с около 3 см при всяко потупване. (Фиг. 17) Също така е възможно да издърпате въжето на ръка, но двигателят трябва да е напълно спрял. (Фиг. 18) Регулирайте найлоновото въже до необходимата дължина от 11-14 см преди всяка операция. 000BookTCG23ECP.indb231000BookTCG23ECP.indb231 2019/01/259:59:032019/01/259:59:03Български

Монтаж на режещи остриета (Фиг. 19) (ако се предлага) Вкарайте шестостенния гаечен ключ (26) в отвора на скоростната кутия и канала на държача на резеца (А) (27), за да заключите вала. Сглобете в следния ред: Държач за резеца (А) (27), острие (28), държач за резеца (B) (29), капак за гайка (30). Затегнете фиксиращата гайка с комбинирания гаечен

с въртящ момент на затягане 14 ± 2 N.m. Моля имайте предвид, че фиксиращата гайка за резеца (31) има лява резба (по часовниковата стрелка за разхлабване/обратно за затягане).

○ Когато монтирате държача за резец (B) (29), уверете се, че вдлъбнатата страна е нагоре. ○ Когато монтирате или сваляте острие, уверете се, че носите ръкавици и поставете капака за острие над

Проверете капака на гайката (30) за износване или пукнатини преди работа. Ако откриете повреди или износване, сменете го, тъй като той е консуматив. ПРЕДУПРЕЖДЕНИЕ ○ Когато монтирате режещо острие, уверете се, че няма пукнатини или повреди и че режещите краища гледат в правилната посока. ○ Премахнете всякакви повърхностни замърсявания по инсталационните елементи на острието (държач за острие (A) (27), държач за острие (B) (29), капак на гайка (30), гайка (31)). В противен случай съществува риск от разхлабване на гайки.

Изпъкналата част на държача за резец (A) (27) може да се размести от острието (28) при затягане на гайките (31). Преди работа се уверете, че острието е правилно монтирано. (Фиг. 20) ○ Завъртете острието с ръка и проверете да няма разклащане или нетипични звуци. Разклащането може да доведе до нетипични вибрации или да причини разхлабване на гайките. РАБОТНИ ПРОЦЕДУРИ Гориво (Фиг. 21) ПРЕДУПРЕЖДЕНИЕ ○ Тримерът е оборудван с двутактов двигател. Винаги пускайте двигателя с гориво, което е смесено с

Осигурете добра вентилация, когато зареждате гориво или боравите с такова. ○ Горивото е силно възпламенимо и е възможно да бъдете сериозно наранени, ако вдишате или разлеете гориво върху тялото си. Винаги бъдете внимателни, когато боравите с гориво. Винаги осигурявайте добра вентилация, когато боравите с гориво в сграда.

○ Винаги използвайте марков 89 октанов безоловен

○ Използвайте оригинално масло за двутактови двигатели или смес от 25:1 до 50:1; консултирайте се с дилър на Tanaka относно съотношението на

○ Ако не е налично оригинално масло, използвайте масло с добавка против оксидация, изрично с етикет за употреба в 2-тактови двигатели с въздушно охлаждане (МАСЛО JASO КЛАС FC или ISO КЛАС EGC). Не използвайте BIA или TCW (тип за 2-тактов двигател с водно охлаждане) смесено масло. ○ Никога не използвайте масло от различни класове (10 W/30) или отпадъчно масло. ○ Никога не смесвайте гориво с масло в резервоара на машината. Винаги смесвайте горивото и маслото в отделен чист контейнер. Винаги стартирайте зареждането като заредите половината количество бензин, което ще бъде използвано. След това добавете цялото количество масло. Смесете (разклатете) горивната смес. Добавете оставащото количество бензин. Смесете (разклатете) горивната смес изцяло, преди да заредите резервоара за

Смесено количество на двутактово масло и бензин Бензин (Литър) Дву тактово масло (мл) Съотношение 50:1 Съотношение 25:1 0,5 10 ——— 20

ПРЕДУПРЕЖДЕНИЕ ○ Винаги изключвайте двигателя и оставяйте да се охлади за няколко минути, преди да презаредите. Не пушете и не доближавайте пламък или искри към мястото за зареждане с гориво. ○ Бавно отворете резервоара за гориво, когато дозареждате гориво, така че възможното надналягане да може да се освободи. ○ След като сте заредили, затегнете внимателно капачката на резервоара. ○ Винаги премествайте уреда поне на 3 м от участъка за зареждане, преди да го стартирате. ○ Винаги незабавно измивайте със сапун евентуално разлято гориво от дрехите. ○ Уверете се, след презареждане, че сте проверили за течове на гориво. ○ Преди зареждане, с оглед отстраняването на статичното електричество от основния корпус, контейнера с гориво и оператора, моля, докоснете земя, която е леко влажна. Преди зареждане, почистете внимателно капачката на резервоара, за да сте сигурни, че в резервоара няма да попаднат замърсители. Уверете се, че горивото е добре смесено като разтърсите контейнера, преди да

ПРЕДУПРЕЖДЕНИЕ ○ Преди да стартирате инструмента се уверете, че режещото приспособление не докосва никакви предмети или земята. В противен случай режещото приспособление може да се завърти неочаквано и да причини нараняване. ○ Уверете се, че режещото приспособление не се върти, докато двигателят работи на празен ход. Ако се върти, регулирайте скоростта на празен ход спрямо инструкциите в „Регулиране на скоростта на празен ход“ в раздел „ПОДДРЪЖКА“. Ако режещото приспособление все още се върти след тази корекция, незабавно спрете двигателя и прекратете използването, след това занесете инструмента до най-близкия дилър на Tanaka. 000BookTCG23ECP.indb232000BookTCG23ECP.indb232 2019/01/259:59:032019/01/259:59:03Български

(1) Стартиране на студен двигател

1. Поставете ключа за запалване (32) в положение ON.

2. Натиснете горивната помпа (33) няколко пъти, така

че горивото да потече по обратната тръба (34). (Фиг. 23)

4. Издърпайте ръчния стартер бързо, като държите

ръкохватката в ръка и не ѝ позволявате да се върне обратно. (Фиг. 25)

5. Когато чуете, че двигателя иска да стартира, върнете

лоста на дросела в РАБОТНА позиция (отворен) (B). (Фиг. 24)

6. Отново издърпайте рязко реверсивния стартер.

7. След това оставете двигателя да загрее за около 2-3

преди да го натоварите.

8. Проверявайте дали режещата приставка не се

върти, когато двигателят работи на празен ход. (2) Стартиране на загрял двигател Използвайте само стъпки 1, 6, и 8 от процедурата за стартиране на студен двигател. Ако двигателят не стартира, използвайте същата стартова процедура, както при студен двигател.

ПРЕДУПРЕЖДЕНИЕ ○ Винаги използвайте сбруята (ако се предлага) и носете подходящо облекло и предпазни средства, когато работите с устройството. (Фиг. 26) ○ Дръжте другите хора, включително деца, животни, околни и помощници на 15 метра извън опасната зона. Спрете двигателя незабавно, ако ви приближат. (Фиг. 27) ○ Когато трева или увивни растения се оплетат

приставката, спрете двигателя и приставката и ги свалете. Продължаването на работа с трева или увивни растения около приставката може да доведе до повреди като ранно износване на съединителя.

Употребата и важните моменти варират според типа режеща приставка. За безопасна употреба винаги спазвайте инструкциите и насоките, предоставени с

○ Натиснете бутона за бързо освобождаване или издърпайте аварийната клапа (ако се предлага) в случай на спешност. (Фиг. 28) ○ Използвайте съгласно местните закони и разпоредби. (1) Използване на полу-автоматичната режеща глава ○ Настройте двигателя на висока скорост когато използвате тази приставка. ○ Режете трева от ляво на дясно. Отрязаната

ще се изхвърля далеч от тялото ви, за да ограничи максимално замърсяването на дрехите ви. (Фиг. 29) ○ Режете тревата от дясно на ляво, тъй като режещата приставка на модела с изкривена тръба на задвижващия вал се върти по часовниковата

○ С найлонова корда, използвайте около 2 см от

на кордата да режете тревата. Ползването на пълната дължина на кордата ще намали скоростта на въртене и ще затрудни рязането.

Автоматично подава повече найлоново режещо въже, когато е настроена на ниски обороти (не по- високи от 6000 мин

ПРЕДУПРЕЖДЕНИЕ ○ Този продукт разполага с линеен ограничител, който автоматично ще отреже ненужната корда. Когато работите с уреда, не сваляйте предпазителя или ограничителя на въжето. Тъй като съпротивлението е по-голямо за найлоновите кабели, отколкото за остриетата, неправилната употреба може да превиши натоварването на двигателя и да причини повреда.

ползвайте с двигател настроен на ниски скорости. Ако скоростта на двигателя е ниска, тревата може да се омотае около приставката, като това да доведе до плъзгане на съединителя и износване. ○ За резачки с найлонови корди винаги ползвайте 15 см корда. Ако дължината на кордата е твърде къса, скоростта на въртене ще се повиши и това може да причини повреда на резеца на найлоновата корда. Тъй като моделът с извита тръба на задвижващия вал в частност не е оборудван със забавящ механизъм, възможността от повишена скорост на въртенето на режещата приставка е голяма. (2) Ползване на острие ○ Регулирайте скоростта на двигателя според съпротивата на тревата. За мека трева ползвайте ниски скорости, за по-упорити треви, ползвайте висока скорост. ○ Режете тревата от дясно на ляво, като ползвате лявата страна на острието за рязане. (Фиг. 30) ○ Ако леко накланяте острието наляво докато режете, тревата ще се трупа на купчинки за по-лесно

Прекомерното увеличаване на скоростта на въртене може да доведе до по-голямо износване на острието, вибрации и шум. Това ще доведе също и до по-голяма консумация на гориво. ПРЕДУПРЕЖДЕНИЕ ○ При досег с твърд предмет в критическата област е възможно въртящото се острие да отскочи. Възможно е да последва опасна реакция, която да разклати целия уред и неговия оператор. Тази реакция се нарича тласък на острието. В резултат, операторът може да загуби контрол над машината, което да доведе до сериозни или фатални наранявания. Вероятността за тласък на острието е по-голяма на места, където материалът за рязане се вижда трудно. ○ Ако режещата приставка удари камък или други материали, изключете двигателя и се уверете, че приставката и свързаните с нея части са невредими. Спиране (Фиг. 31) Намалете скоростта на двигателя и го оставете на празен ход за няколко минути, след което изключете ключа за запалване (32). ПРЕДУПРЕЖДЕНИЕ Режеща приставка може да причини нараняване докато продължава да се върти, след като двигателят е спрян или блокиращият спусък е

Когато уредът е изключен, уверете се, че режещата приставка е спряла преди да оставите

ПОДДРЪЖКА, ПОДМЯНА ИЛИ РЕМОНТ НА УСТРОЙСТВАТА И СИСТЕМИТЕ ЗА КОНТРОЛ НА ЕМИСИИТЕ МОЖЕ ДА СЕ ИЗВЪРШАТ ОТ ВСЕКИ НЕ- ПЪТЕН СЕРВИЗ ИЛИ ЛИЦЕ. Регулиране на карбуратора (Фиг. 32) Карбураторът е прецизна част, която смесва въздух и гориво, и е предназначена да осигури добра дейност на двигателя. Преди инструментът да се изпрати от

неговият карбуратор се регулира по време на тестване. Правете корекции само ако е необходимо поради условия в околната среда (климат или атмосферно налягане), вид на горивото, вид на двутактовото масло

ПРЕДУПРЕЖДЕНИЕ ○ Тъй като карбураторът е изработен с висока степен на прецизност, не го разглобявайте. ○ За този продукт единствената настройка на карбуратора, която може да бъде променяна е скоростта на работа на празен ход (Т). ○ Никога не стартирайте двигателя без капакът на съединителя и тръбата да са напълно сглобени!

противен случай съединителят може да се разхлаби и да предизвика наранявания. T = Винт за регулиране на празния ход. Регулиране на празния ход (T) ПРЕДУПРЕЖДЕНИЕ ○ Когато двигателят е спрян, не издърпвайте прекалено винта за корекция на празен ход (Т) в посока на часовниковата стрелка. В противен случай, когато двигателят се стартира, режещото приспособление може неочаквано да се завърти и да причини нараняване. ○ Не регулирайте винта за регулиране на скоростта на празен ход (Т) по друга причина, освен за да регулирате скоростта на празен ход. Стартирайте двигателя, докато настройвате оборотите на празен ход. (1) Ако двигателят спре по време на празен ход Стартирайте двигателя и бавно завъртете винта за регулиране на скоростта на празен ход (Т) в посока на часовниковата стрелка, докато достигне позиция,

която двигателят се върти безпрепятствено. През това време се уверете, че режещото приспособление не се върти. (2) Ако режещото приспособление се върти по време на

Бавно завъртете винта за регулиране на скоростта на празен ход (Т) в посока, обратна на часовниковата стрелка, докато достигне позиция, където режещото приспособление не се върти. През това време се уверете, че въртенето на двигателя е безпрепятствено. ПРЕДУПРЕЖДЕНИЕ Ако режещото приспособление все още се върти след корекцията на винта за регулиране на скоростта на празен ход (Т), незабавно спрете двигателя и прекратете използването, след това се свържете с най-близкия дилър на Tanaka. Въздушен филтър (Фиг. 33) Въздушният филтър (36) трябва да бъде почистен от прах и мръсотия с оглед да се избегне: ○ Неизправности на карбуратора. ○ Неизправности при стартиране. ○ Намаление на мощността на двигателя. ○ Ненужно износване на частите на двигателя. ○ Необичайна консумация на гориво. Почиствайте въздушния филтър ежедневно или по- често, ако работите в силно запрашени участъци. Отворете капака на въздушния филтър и отстранете филтъра (36). Почистете

Проверете дали филтърът е сух преди да сглобите отново модула. Въздушен филтър, използван известно време не може да бъде почистен напълно. Ето защо, той трябва да бъде сменян регулярно с нов. Повреден филтър, винаги трябва да бъде сменян.

За да поставите капака на въздушния филтър обратно на място, закачете го за горните езичета и след това го закрепете. Горивен филтър (Фиг. 34) Отстранете горивния филтър (37) от резервоара за гориво и го заменете, ако е замърсен.

Блокираният филтър за гориво (37) може да възпрепятства доставката на гориво и да причини нарушено въртене на двигателя. Запалителна свещ (Фиг. 35) Състоянието на запалителната свещ се влияе от: ○ Неправилни настройки на карбуратора.

Грешна горивна смес (прекалено много масло в бензина) ○ Мръсен въздушен филтър.

Трудни условия на работа (като студени атмосферни условия). Тези фактори причиняват отлагания по електродите на запалителната свещ, което може да доведе до неизправност и трудности при палене. Ако двигателя е с ниска мощност, трудно пали или работи лошо на празен ход, винаги проверявайте първо запалителната свещ. Ако запалителната свещ е замърсена, почистете я и проверете луфта на електрода. Регулирайте

необходимо. Правилният луфт е 0,6 мм. Запалителната свещ трябва да бъде сменена след около 100 работни часа или по-рано, ако електродите са ерозирали много.

В някои региони, местното законодателство изисква ползването на резисторни запалителни свещи за подтискане на сигналите за запалване. Ако машината първоначално е разполагала с

запалителни свещи, използвайте същия тип при подмяна. Гъвкав задвижващ вал (Фиг. 36) (TCG23ECP (LB)) Гъвкавият задвижващ вал трябва да се сваля и смазва с високочаствена литиев грес на всеки 20 часа. За да свалите гъвкавия вал, първо свалете винта (38), разхлабете болта (39) и свалете кутията на резеца, след което издърпайте вала от тръбата на задвижващия

. Почистете вала и нанесете достатъчно количество литиева грес, след което го върнете в тръбата, завъртете го докато се намести и монтирайте кутията на резеца, поставете и затегнете винта (38) и болта (39). Скоростна кутия (Фиг. 37) Проверявайте скоростната кутия или ъгълната предавка за нивото на грес на всеки 50 работни часа, като свалите тапата на отвора за грес отстрани на

Ако не се вижда грес по страните на предавките, напълнете на 3/4 скоростната кутия с качествена многофункционална грес на литиева основа. Не пълнете изцяло кутията. 000BookTCG23ECP.indb234000BookTCG23ECP.indb234 2019/01/259:59:042019/01/259:59:04Български

○ Уверете се, че сте премахнали всякакви замърсявания и наслагвания когато връщате тапата в начална позиция. ○ Преди да пристъпите към проверка или поддръжка на скоростната кутия, уверете се, че е изстинала. Полу-автоматична режеща глава Смяна на найлоновото въже

1. Свалете кутията (24), като натиснете здраво навътре

с палци заключващите езичета, както е показано на Фиг. 38.

2. След като свалите кутията, извадете макарата и

изхвърлете оставащата корда.

3. Сгънете наполовина новата корда на неравни части

(около 10 см), както е показано на илюстрацията. Закачете U-образния край на кордата в канала (40) на централното отделение на макарата. Навийте двете половини на кордата на макарата в една и съща посока, като държите всеки край в съответното отделение. (Фиг. 39)

5. Вкарайте и двата свободни края на кордата през

водача (42) когато поставяте макарата в кутията. (Фиг. 41)

поставите макара в кутията, опитайте да заравните отворите на ограничителя (41) с водача за кордата (42) за по-лесно освобождаване на кордата

6. Поставете капака над кутията, така че заключващите

езичета (44) на капака да срещнат дългите отвори (43) на кутията. След това натиснете здраво кутията, докато щракне на място. (Фиг. 42)

дължина на рязане трябва да е между 11-14 см и да е равна от двете страни. (Фиг. 43) Острие (Фиг. 44) ПРЕДУПРЕЖДЕНИЕ Носете защитни ръкавици когато работите или извършвате поддръжка на острието. ○ Използвайте остро острие. Затъпеното острие е по- вероятно да се закачи и да отскочи. Заменете свързващата гайка ако е повредена или се затяга трудно. ○ Когато сменяте острието, закупете препоръчано от Tanaka, с 25,4 мм (един инч) монтажен отвор.

Острие с 3 зъбеца (45) може да се ползва и от двете

○ Използвайте правилното острие за типа работа. ○ Когато сменяте остриета, използвайте подходящи инструменти. ○ Когато краищата за рязане се изтъпят, наточете или изпилете, както е показано на илюстрацията. Неправилното наостряне може да доведе до прекомерни вибрации. ○ Изхвърлете остриета, които са огънати, изкривени, напукани, счупени или повредени по какъвто и да е

Когато наточвате острие е важно да запазите оригиналната форма в радиуса на зъба, за да предотвратите пукнатини. За дълготрайно съхранение Източете цялото гориво от резервоара за гориво. Стартирайте двигателя и го оставете да работи докато спре. Ремонтирайте всякакви повреди, причинени от употребата. Почистете уреда с чист парцал или използвайте маркуч с въздух под налягане. Поставете няколко капки от двутактово двигателно масло в цилиндъра през отвора на запалителната свещ

завъртете двигателя няколко пъти, за да се разпредели

Покрийте уреда и го съхранете на сухо място. График за поддръжка По-долу ще намерите общи инструкции за поддръжка. За повече информация се свържете с дилър на Tanaka. Ежедневна поддръжка ○ Почиствайте уреда отвън. ○ Проверявайте дали сбруята не е повредена.

Проверявайте предпазителя за режещата приставка за повреди или пукнатини. Сменете предпазителя при вдлъбнатини или пукнатини. ○ Проверявайте дали режещата приставка е правилно центрирана, наострена и без пукнатини. Недобре центрирана режеща приставка води до силни вибрации, които могат да повредят уреда. ○ Проверявайте дали гайката на режещата приставка е затегната достатъчно.

Уверете се, че капакът на острието не е повреден и може да се монтира здраво. ○ Проверявайте дали гайките и болтовете са затегнати достатъчно. ○ Проверявайте дали уредът е без повреди и дефекти. Седмична поддръжка ○ Проверявайте стартера, особено въжето. ○ Почиствайте външната част на запалителната свещ. ○ Демонтирайте запалителната свещ и проверете луфта на електрода. Регулирайте го до 0,6 мм или сменете запалителната свещ. ○ Проверете дали ъгловата предавка е 3/4 пълна с

○ Почиствайте въздушния филтър. Месечна поддръжка ○ Изплаквайте резервоара с бензин. ○ Почиствайте външната част на карбуратора и пространството около него. ○ Почиствайте вентилатора и пространството около

ИЗБОР НА АКСЕСОАРИ Аксесоарите на уреда са посочени на стр. 262. 000BookTCG23ECP.indb235000BookTCG23ECP.indb235 2019/01/259:59:042019/01/259:59:04Български

ИЗБОР НА РЕЖЕЩИ ПРИСТАВКИ Препоръчаните аксесоари за всеки модел са описани в таблицата по-долу. За покупки, свържете се с дилър на Tanaka. Моля проверявайте внимателно, тъй като аксесоари без маркировка „ ●“ не могат да бъдат поставяни. Списък на препоръчани аксесоари

Адаптер за система на подаване или брой зъбци (острие) Дебелина на острието

Диаметър на въже на тример (мм) TCG23ECP (LB) TCG23ECP (SL) АЛУМИНИЕВИ ГЛАВИ НАЙЛОНОВА ГЛАВА CH-100 (С НАЙЛОНОВО ВЪЖЕ)

ОТСТРАНЯВАНЕ НА ПРОБЛЕМИ Използвайте проверките в долната таблица, ако инструментът не работи нормално. Ако това не поправи проблема, консултирайте се с Вашия дилър или с дилър на Tanaka. Състояние Причина Поправяне Двигателят не

Резервоарът за гориво е празен или нивото на гориво е ниско Напълнете резервоара с правилната горивна смес (25:1-50:1) Резервоарът е пълен със старо гориво (неприятна миризма) Сменете с ново гориво Твърде много гориво е поето и запалителната свещ е мокра

Разкачете запалителната свещ и оставете да изсъхне

2. Издърпайте ръчката на стартера 5 или

6 пъти, за да отстраните излишното

3. Върнете запалителната свещ

4. Поставете лоста на дросела на

РАБОТНА позиция и издърпайте ръчката на стартера Горивният филтър е задръстен с

Почистете горивния филтър Тръбата за горивото е изкривена или се е отделила Уверете се, че горивото тече безпрепятствено Неизправности на карбуратора Свържете се с дилър на Tanaka Електрическа

Водачът на ключа за спиране е дал

Свържете се с дилър на Tanaka Запалителната свещ е мръсна Подменете или почистете запалителната

Разстоянието между електродите е твърде голямо Регулирайте разстоянието до 0,6 мм Лоша връзка между кабела за високо напрежение и запалителната свещ Свържете отново Неизправност на електрическата

Свържете се с дилър на Tanaka

Изходната тръба на заглушителя е задръстена с въглерод Свържете се с дилър на Tanaka за

Резервоарът за гориво е празен или нивото на гориво е ниско Напълнете резервоара с правилната

смес (25:1-50:1) Резервоарът е пълен със старо гориво (неприятна миризма) Сменете с ново гориво Двутактово масло не е добавено Свържете се с дилър на Tanaka Лостът на дросела е в СТАРТОВА

В горивната система е навлязъл въздух Свържете отново горивната тръба или връзка Неизправности на карбуратора Свържете се с дилър на Tanaka Електрическа

Неизправност при контакт Неизправност на запалителна свещ Сменете с нова запалителна свещ Неизправност на електрическата

Свържете се с дилър на Tanaka

Прегряване на двигателя Грешен модел запалителна свещ Сменете с правилната част Вижте „СПЕЦИФИКАЦИИ“ Мръсен въздушен филтър Почистете Задръстване с въглерод (изходната тръба на заглушителя)

Недостатъчна компресия (бутало, пръстен на буталото, цилиндър) Свържете се с дилър на Tanaka 000BookTCG23ECP.indb237000BookTCG23ECP.indb237 2019/01/259:59:042019/01/259:59:04Български

Състояние Причина Поправяне Необичайна вибрация Неправилно монтирана режеща

Вж. „Монтаж на режещата приставка“ Ръкохватката, скобата на ръкохватката или друга свързваща част е разхлабена Проверете и затегнете Острието е изкривено или повредено Сменете с ново острие Има завита трева около скоростната кутия/ кутията на острието Отстранете тревата Двигателят работи, но острието не се движи Движението е слабо Има завита трева около скоростната кутия/ кутията на острието Отстранете тревата и замърсяванията Двигателят не спира Неизправност на ключа за спиране Поставете лоста на дросела в СТАРТОВА позиция, за да спрете двигателя Незабавно спрете използването и се с вържете с дилър на Tanaka Двигателят спира когато дроселът е затворен Празният ход е твърде нисък Свържете се с дилър на Tanaka Острието продължава да се върти когато дроселът е

Празният ход е твърде висок Жилото на дросела е твърде опънато Свържете се с дилър на Tanaka 000BookTCG23ECP.indb238000BookTCG23ECP.indb238 2019/01/259:59:042019/01/259:59:04Srpski
